ГОСТ 8645-82 Трубы стальные прямоугольные. Сортамент.
-------------T------------------------------------------------T------------¬
¦ГОСТ 8645-82¦ Трубы стальные прямоугольные. Сортамент. ¦ГОСТ 8645-82¦
L------------+------------------------------------------------+-------------
-------------T------------------------------------------------T------------¬
¦GOST 8645-82¦ RECTANGULAR STEEL TUBES. ¦GOST 8645-82¦
+------------- SIZE RANGE. L------------+
L---------------------------------------------------------------------------
Данный стандарт распространяется Tubes to this standard shall
на стальные бесшовные горячекатаные, be seamless hot-or cold finished
холоднотянутые и электросварные пря- and electric welded of rectangular
моугольные трубы. cross section. Tube cross sections
Размеры даны в табл.
1. are given in Figure; for tube sizes,
see table 1.
Таблица 1. Table 1.
Размеры прямоугольных труб,
Sizes of rectangular tubes.
-----------------------------T---------------------------------------------¬
¦ Стороны трубы, мм ¦ Толщина стенки, мм ¦
¦ Outside dimensions, mm ¦ Wall thickness, mm ¦
+----------------------------+---------------------------------------------+
¦ 15 x 10 ¦ 1.0; 1.5; 2.0 ¦
¦ 20 x 10 ¦ 1.0; 1.5; 2.0 ¦
¦ 20 x 15 ¦ 1.0; 1.5; 2.0; 2.5 ¦
¦ 25 x 10 ¦ 1.0; 1.5; 2.0; 2.5 ¦
¦ 25 x 15 ¦ 1. 0; 1.5; 2.0; 2.5 ¦
¦ 30 x 10 ¦ 1.0; 1.5; 2.0; 2.5; 3.0 ¦
¦ 30 x 15 ¦ 1.0; 1.5; 2.0; 2.5; 3.0 ¦
¦ 30 x 20 ¦ 1.0; 1.5; 2.0; 2.5; 3.0 ¦
¦ 35 x 15 ¦ 1.5; 2.0; 2.5; 3.0; 3.5 ¦
¦ 35 x 20 ¦ 1.5; 2.0; 2.5; 3.0; 3.5 ¦
¦ 35 x 25 ¦ 1.5; 2.0; 2.5; 3.0; 3.5 ¦
¦ 40 x 15 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 40 x 20 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 40 x 25 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 40 x 30 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 42 x 20 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 42 x 30 ¦ 2.0; 2. 5; 3.0; 3.5; 4.0 ¦
¦ 45 x 20 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 45 x 30 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 50 x 25 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 50 x 30 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 50 x 35 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 50 x 40 ¦ 2.0; 2.5; 3.0; 3.5; 4.0 ¦
¦ 60 x 25 ¦ 2.5; 3.0; 3.5; 4.0; 5.0 ¦
¦ 60 x 30 ¦ 2.5; 3.0; 3.5; 4.0; 5.0 ¦
¦ 60 x 40 ¦ 3.0; 3.5; 4.0; 5.0 ¦
¦ 70 x 30 ¦ 3.0; 3.5; 4.0; 5.0; 6.0 ¦
¦ 70 x 40 ¦ 3.0; 3.5; 4.0; 5.0; 6.0 ¦
¦ 70 x 50 ¦ 3.0; 3.5; 4. 0; 5.0; 6.0 ¦
¦ 80 x 40 ¦ 3.0; 3.5; 4.0; 5.0; 6.0; 7.0 ¦
¦ 80 x 50 ¦ 3.0; 3.5; 4.0 ¦
¦ 80 x 60 ¦ 3.5; 4.0; 5.0; 6.0; 7.0 ¦
L----------------------------+----------------------------------------------
Продолжение таблицы 1 Table 1(contd).
-----------------------------T---------------------------------------------¬
¦ Стороны трубы, мм ¦ Толщина стенки, мм ¦
¦ Outside dimensions,mm ¦ Wall thickness, mm ¦
+----------------------------+---------------------------------------------+
¦ 90 x 40 ¦ 3.5; 4.0; 5.0; 6.0; 7.0 ¦
¦ 90 x 60 ¦ 4.0; 5.0; 6.0; 7.0 ¦
¦ 100 x 40 ¦ 4.0; 5.0; 6.0; 7.0 ¦
¦ 100 x 50 ¦ 4. 0; 5.0; 6.0; 7.0 ¦
¦ 100 x 70 ¦ 4.0; 5.0; 6.0; 7.0 ¦
¦ 110 x 40 ¦ 5.0; 6.0; 7.0 ¦
¦ 110 x 50 ¦ 5.0; 6.0; 7.0 ¦
¦ 110 x 60 ¦ 5.0; 6.0; 7.0 ¦
¦ 120 x 40 ¦ 6.0; 7.0; 8.0 ¦
¦ 120 x 60 ¦ 6.0; 7.0; 8.0 ¦
¦ 120 x 80 ¦ 6.0; 7.0; 8.0 ¦
¦ 140 x 60 ¦ 6.0; 7.0; 8.0 ¦
¦ 140 x 80 ¦ 6.0; 7.0; 8.0 ¦
¦ 140 x 120 ¦ 6.0; 7.0; 8.0; 9.0 ¦
¦ 150 x 80 ¦ 6.0; 7.0; 8.0; 9.0; 10.0 ¦
¦ 150 x 100 ¦ 6.0; 7. 0; 8.0; 9.0; 10.0 ¦
¦ 180 x 80 ¦ 7.0; 8.0; 9.0; 10.0; 12.0 ¦
¦ 180 x 100 ¦ 8.0; 9.0; 10.0; 12.0 ¦
¦ 180 x 150 ¦ 8.0; 9.0; 10.0; 12.0 ¦
+----------------------------+---------------------------------------------+
¦* ¦ ¦
¦ 28 x 25 ¦ 1.5 ¦
¦ 40 x 28 ¦ 1.5 ¦
¦ 70 x 50 ¦ 7.0 ¦
¦ 150 x 60 ¦ 7.0 ¦
¦ 180 x 145 ¦ 20.0 ¦
¦ 196 x 170 ¦ 18.0 ¦
+----------------------------+---------------------------------------------+
¦* - Tрубы производятся по соглашениям. ¦
¦* - These sizes are produced on agreement. ¦
L---------------------------------------------------------------------------
Радиус закругления R не должен Radius of bending in tube cross
превышать 2S. По соглашению изго- section shall not be over two wall
товителя с потребителем электросвар- thicknesses. Tubes with dimensions
ные трубы размером 60х40х4.0 и 80x60x4 mm and 60x40x4 mm shall
80х60х4.0 мм могут поставляться с have this radius up to three wall
радиусом закругления до 3S. thicknesses on special agreement.
1. are given in Figure; for tube sizes,
see table 1.
Таблица 1. Table 1.
Размеры прямоугольных труб,
Sizes of rectangular tubes.
-----------------------------T---------------------------------------------¬
¦ Стороны трубы, мм ¦ Толщина стенки, мм ¦
¦ Outside dimensions, mm ¦ Wall thickness, mm ¦
+----------------------------+---------------------------------------------+
¦ 15 x 10 ¦ 1.0; 1.5; 2.0 ¦
¦ 20 x 10 ¦ 1.0; 1.5; 2.0 ¦
¦ 20 x 15 ¦ 1.0; 1.5; 2.0; 2.5 ¦
¦ 25 x 10 ¦ 1.0; 1.5; 2.0; 2.5 ¦
¦ 25 x 15 ¦ 1.
0; 5.0; 6.0 ¦
¦ 80 x 40 ¦ 3.0; 3.5; 4.0; 5.0; 6.0; 7.0 ¦
¦ 80 x 50 ¦ 3.0; 3.5; 4.0 ¦
¦ 80 x 60 ¦ 3.5; 4.0; 5.0; 6.0; 7.0 ¦
L----------------------------+----------------------------------------------
Продолжение таблицы 1 Table 1(contd).
-----------------------------T---------------------------------------------¬
¦ Стороны трубы, мм ¦ Толщина стенки, мм ¦
¦ Outside dimensions,mm ¦ Wall thickness, mm ¦
+----------------------------+---------------------------------------------+
¦ 90 x 40 ¦ 3.5; 4.0; 5.0; 6.0; 7.0 ¦
¦ 90 x 60 ¦ 4.0; 5.0; 6.0; 7.0 ¦
¦ 100 x 40 ¦ 4.0; 5.0; 6.0; 7.0 ¦
¦ 100 x 50 ¦ 4.
0; 8.0; 9.0; 10.0 ¦
¦ 180 x 80 ¦ 7.0; 8.0; 9.0; 10.0; 12.0 ¦
¦ 180 x 100 ¦ 8.0; 9.0; 10.0; 12.0 ¦
¦ 180 x 150 ¦ 8.0; 9.0; 10.0; 12.0 ¦
+----------------------------+---------------------------------------------+
¦* ¦ ¦
¦ 28 x 25 ¦ 1.5 ¦
¦ 40 x 28 ¦ 1.5 ¦
¦ 70 x 50 ¦ 7.0 ¦
¦ 150 x 60 ¦ 7.0 ¦
¦ 180 x 145 ¦ 20.0 ¦
¦ 196 x 170 ¦ 18.0 ¦
+----------------------------+---------------------------------------------+
¦* - Tрубы производятся по соглашениям.
ГОСТ 8645-68 Трубы стальные прямоугольные. Сортамент в Екатеринбурге
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ
СОРТАМЕНТ
ГОСТ 8645-68 PDF
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

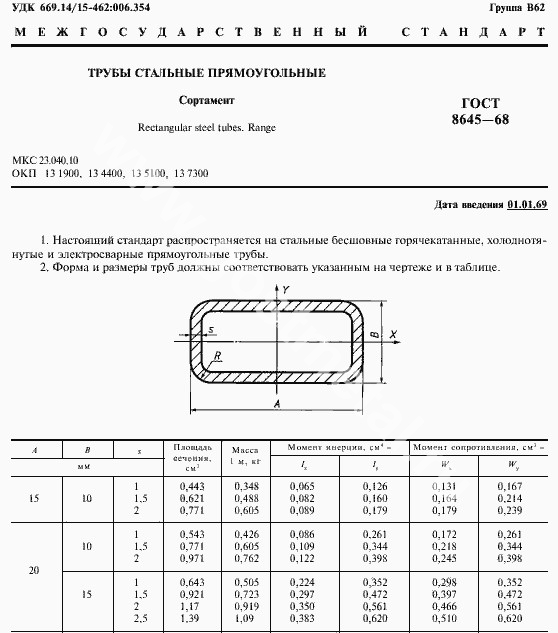

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ Сортамент Rectangular steel tubes. |
ГОСТ
|
RangeДата введения 01.01.69
1. Настоящий стандарт распространяется на стальные бесшовные горячекатанные, холоднотянутые и электросварные прямоугольные трубы.
2. Форма и размеры труб должны соответствовать указанным на чертеже и в таблице.
Таблица
Таблица – продолжение
Таблица – продолжение
Таблица – продолжение
Таблица – продолжение
Таблица
– продолжениеТРУБЫ СПЕЦИАЛЬНЫХ РАЗМЕРОВ
Примечания:
1. Масса труб вычислена при плотности стали 7,85 т/см3.
2. Статические характеристики труб рассчитаны для R = 1,5.
3. Размеры труб, взятые в скобки, нерекомендуемые.
4. По согласованию изготовителя с потребителем допускается изготовление труб других размеров.
Примеры условных обозначений
Трубы наружными размерами А = 40 мм, В = 25 мм с толщиной стенки 3 мм, длиной кратной 1250 мм, из стали марки 10, группы В ГОСТ 13663-86:
То же, мерной длиной 6000 мм:
То же, немерной длины:
(Измененная редакция, Изм. № 1, 2, 3).
3. Длина труб и предельные отклонения по размерам должны соответствовать ГОСТ 8639.
4. Допускается до 01.01.90 Днепропетровскому трубному заводу им. Ленина вырабатывать по согласованию с потребителем электросварные трубы размерами 80 ´ 60 ´ 4 мм и 60 ´ 40 ´ 4 мм с радиусом закругления до 3 s.
(Измененная редакция, Изм. № 2).
5. Технические требования должны соответствовать ГОСТ 13663.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1.
РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
РАЗРАБОТЧИКИ
Г. И. Гуляев, канд. техн. наук, М. М. Бернштейн, канд. техн. наук, Н. Ф. Кузенко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 25.04.68
3. ВЗАМЕН ГОСТ 8645-57
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 8639-82 |
3 |
|
ГОСТ 13663-86 |
2; 5 |
5.
Ограничение срока действия снято Постановлением Госстандарта от 17.06.91 № 878
6. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в апреле 1984 г., феврале 1987 г., июне 1991 г. (ИУС 8-84, 11-86, 9-91)
Прямоугольная труба – Shapiro Metal Supply
Эти материалы также доступны длиной 24 фута. Пожалуйста, позвоните, чтобы договориться о доставке грузовой линией. Спросите о скидках за количество. Пожалуйста, выберите размер меньшей стороны прямоугольника.Всего с 1 по 10 из 257
Показать 5 10 15 20 25
Страница:
- 1
- 2
- 3
- 4
- 5
Сортировать по Позиция Имя Цена Масса Диаметр Длина Ширина Толщина
$ 8.00
$ 13.00
$ 18.00
$ 12.10
$ 22.20
$ 7,45
$ 11.90
$ 16.35
org/product”>$ 43.00
org/product”>$ 17.15
DIN 2395 Сварные прямоугольные прецизионные стальные трубы, DIN 2395 сварные квадратные трубы
Марки: УСт37-2, РСТ 37-2(Э235), СТ37-3(Э195), Ст 44-2, Ст 44-3
Уровень качества: Класс A/B
Толщина стенки: 1,5 – 3 мм
Длина: 4 м- 9 м или по желанию заказчика.
Отправить запрос
Чат
Подробная информация о продуктах
Серия DIN 2395 включает 3 стандарта для сварных прямоугольных/квадратных стальных труб для прецизионных целей.
Аналогичные стандарты: EN 10305-5
Марки:
USt37-2, RST 37-2(E235), ST37-3(E195), Ст 44-2, Ст 44-3,
Уровень качества:
Класс А: Окончательное состояние поставки М, особых требований нет, марка стали определяется поставщиком без контрольно-пропускных документов.
Класс B: Существуют особые требования, соответствующие методы испытаний должны быть указаны в заказе. мм;
Ширина: 10, 15, 20, 25, 30, 35, 40, 50, 60, 70, 80 мм;
Толщина стенки: 1,5 – 3 мм.
Длина: 4М-9М или по заказу заказчика
Допуск по высоте и ширине:
при высоте до 20 мм: ± 0,20 мм,
при высоте до 25, 30, 35 мм: ± 0,25 мм ,
при высоте до 40, 50 мм: ± 0,30 мм,
при высоте до 60 мм: ± 0,40 мм.
DIN 2395 Условия поставки:
Условия поставки | Символ | Описание | Уровень качества |
Сварка и полировка
| 901 37обычно без термообработки, но подходит для окончательного отжига, термообработки после сварки и оксидирования кожа не предоставляется | A или B | |
BKM | аналогична M и полированная | 900 02 / | |
Нормализация | НБК | После процесса холодной гибки отжиг в доступной среде | B |
DIN 2395-1 Прямоугольный и квадратные сварные прецизионные стальные трубы, часть 1: размеры для общего использования.
Настоящий стандарт регламентирует размеры труб стальных прецизионных прямоугольного и квадратного сечения, предназначенных для общетехнических решений. Трубы по этому стандарту изготавливаются и поставляются после холодной штамповки, электросварки под давлением.
DIN 2395-2 Прямоугольные и квадратные сварные прецизионные стальные трубы. Часть 2. Технические условия поставки общего назначения.
Настоящий стандарт является общим техническим руководством по изготовлению стальных прецизионных труб прямоугольного и квадратного сечения для общетехнических решений.
DIN 2395-3 Прямоугольные и квадратные электросварные прецизионные стальные трубы; Размеры и технические условия поставки труб для использования в автомобилестроении
Настоящий стандарт устанавливает размеры и технические условия поставки прямоугольных и квадратных стальных труб, используемых в автомобильной промышленности.
