Теплоизоляция трубопроводов в зданиях
Теплоизоляция трубопроводов в зданиях
Трубопроводы вгрызаются в современные здания. Дома, перфорированные трубами, отводами, колодцами и вентиляцией, выглядят, как швейцарский сыр. Любой современный дом пронизан невероятным количеством труб отопления и водоснабжения. Не забывайте про вентиляционные проемы внутренних ванных комнат, туалетов и кухонь. А если к этому добавить подводку электрических, мультимедийных технологий и других кабелей?
Трубопроводы должны быть изолированы от открытого огня и других опасных воздействий, которые могут нарушить повседневную работу запорной арматуры и самого трубопровода. Законодательные органы предъявляют множество требований по противопожарной защите и звукоизоляции канализационных труб, по пожарным отсекам на пути трубопровода. Они предписывают ГОСТ и СНиП по изоляции труб отопления, горячего водоснабжения и холодной воды (смотреть ГОСТ / смотреть СНиП).

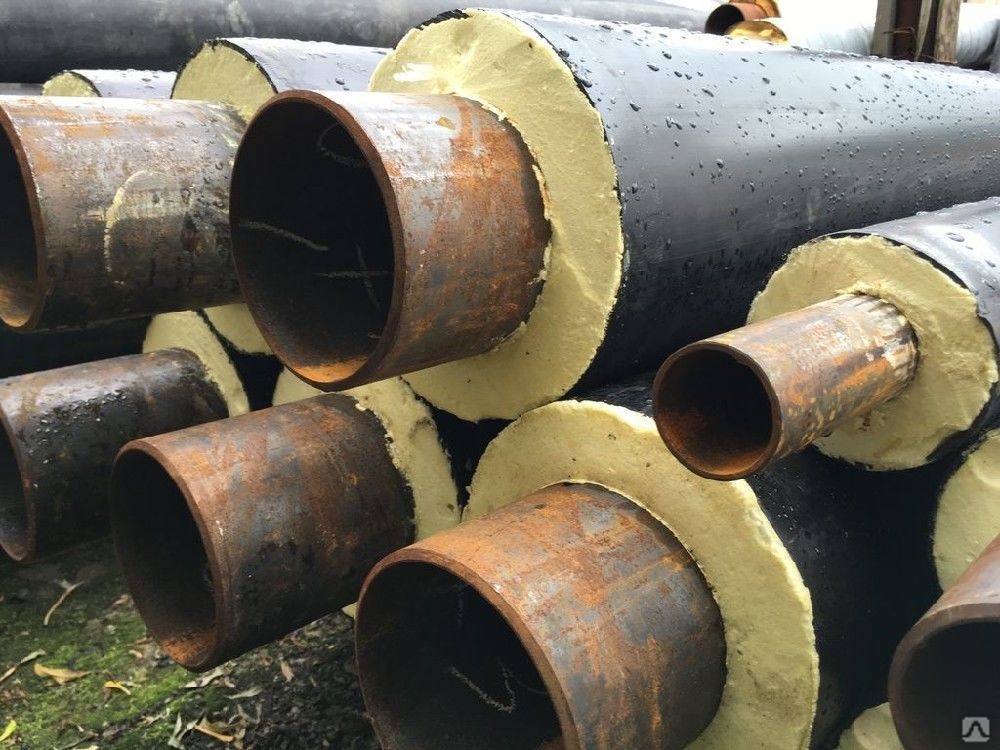

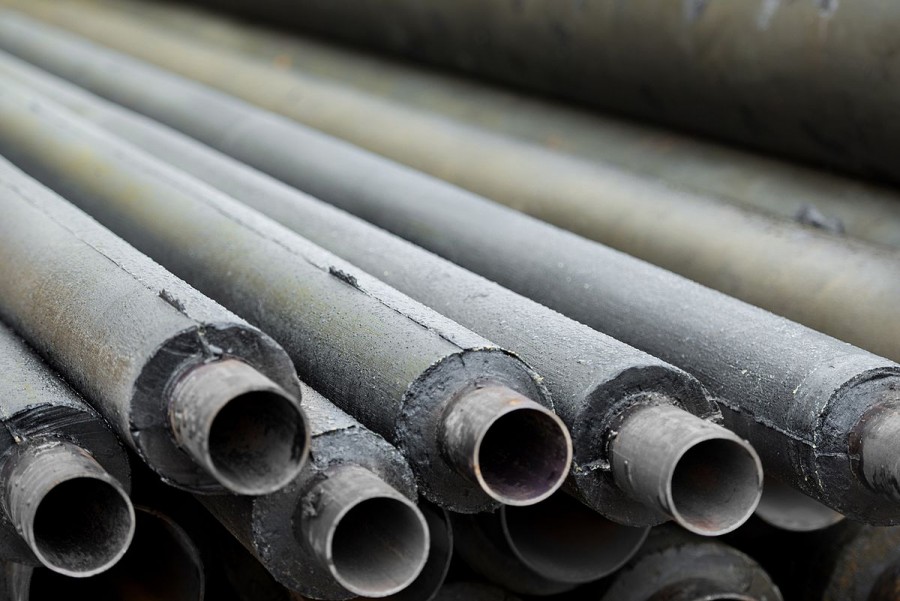

Трубопровод с утеплителем
Какие трубопроводы необходимо теплоизолировать?
Согласно ГОСТ трубы отопления и горячего водоснабжения должны быть изолированы.
Это относится ко всем типам зданий — жилым, коммерческим, частным и общественным.
Толщина изоляции указана в документах. Толщина теплоизоляционного материала для изоляционных материалов с теплопроводностью 0,035 Вт/м указывается в зависимости от внутреннего диаметра трубы. Например, для трубы с внутренним диаметром 30 мм, изоляция по всему периметру должна быть точно такой же толщины, то есть 30 мм. В случае других возможных значений теплопроводности (значения лямбда) толщина изоляционного материала должна быть отрегулирована.
Лямбда — это измерение теплопроводности сухого строительного материала. Чем меньше значение, тем лучше теплоизоляция. В большинстве случаев, значение лямбды в изоляционных материалах различается незначительно. Изменение значения отражается на толщине изоляции всего на несколько миллиметров или сантиметров (плюс/минус).
Рабочие подбирают материал для утепления труб
Какой материал подходит для изоляции трубопроводов?
Мастера по установке изоляции охотно используют минеральную вату для трубопроводов.
Малый вес, простота обработки, наличие готовых сегментов и очень хорошие изоляционные свойства говорят в пользу каменной ваты и стекловаты.
Замер покрытия на минеральную теплоизоляцию

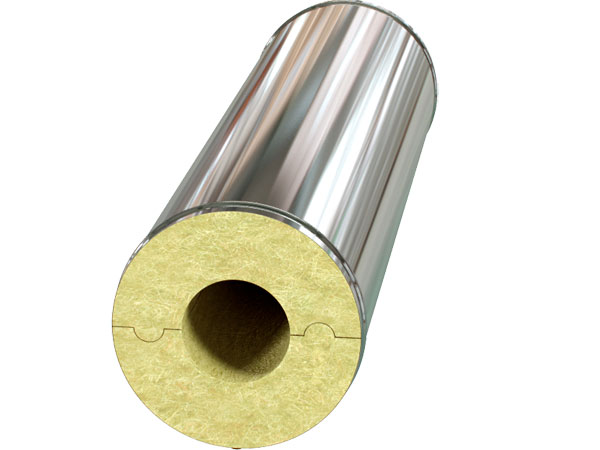

Как выглядит минеральная изоляция трубопровода?
В большинстве случаев — это листы минеральной ваты, покрытые фольгоизолом, стеклотканью или гидростеклоизолом. Независимо от того, используете ли вы утеплитель для тепловой, звуковой или противопожарной изоляции, ничего не меняется в способе установки изоляции.
Установка изоляционного материала
Качественная теплоизоляция для труб
Трубопровод с хорошей изоляцией можно распознать с первого взгляда, когда изоляционный материал из вспененного каучука окружает трубу плотно и бесшовно, а часто используемое алюминиевое покрытие (фольга) приклеено и не имеет повреждений.
Если внешняя изоляция безраструбного трубопровода SML покрыта множеством трещин или вмятин, необходимо принять меры.
В зависимости от степени повреждения, все визуальные недостатки на поверхности труб должны быть устранены путем замены отдельных участков оболочки изоляции трубы, хотя в некоторых случаях лучше сделать полное обновление изоляции с грунтовкой и лакировкой для полной защиты теплоизоляции.

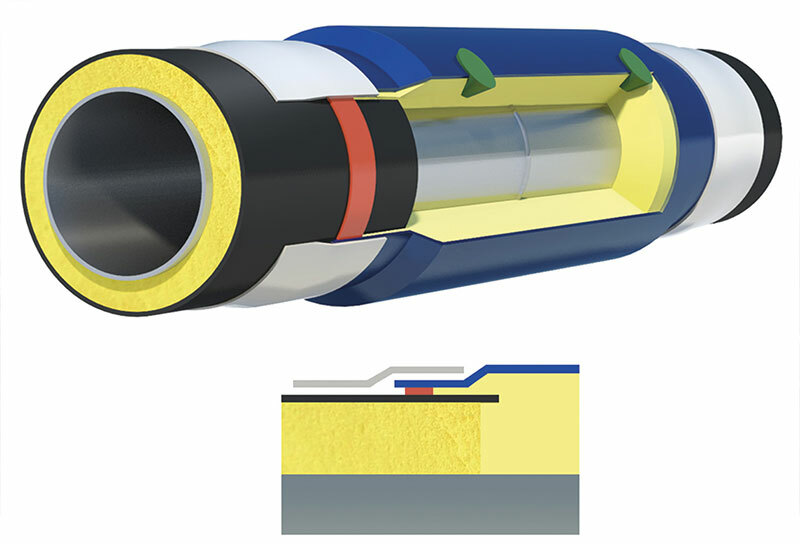

Проклейка швов и стыков герметиком
Эффективная мера борьбы с большими теплопотерями
Если вы всерьез решили заняться утеплением частного дома, то обратите внимание на стены и кровлю. Стены и крышу можно утеплить изнутри. В стенах заполнить промежутки между двойной кирпичной клакой или между бетонными панелями утеплителем. А утепление кровли с укладкой утеплителя между основой крыши и профнастилом. Купить профнастил вы можете в нашем интернет-магазине. Далее, обратите внимание на межкомнатные и подвальные перегородки, соприкасающиеся с внешней средой. И, конечно, трубы!
Эффективная мера борьбы с большими теплопотерями — теплоизоляция трубопроводов.
Потенциал такой экономии огромен, особенно в старых системах отопления с постоянной высокой температурой подачи. Причина: в неотапливаемом подвале часто проходят открытые трубы горячего водоснабжения и отопления. Если они не изолированы, потери тепла неизбежны. Это также относится к трубам с устаревшим изоляционным материалом, таким как гипсовые кольца или рукава из пенопласта.
Изоляция труб отопления и горячего водоснабжения является обязательной, если они проходят через неотапливаемые помещения. Но даже без обязательной изоляции домовладельцам стоит изолировать трубы: при небольших материальных затратах изоляция быстро окупается за счет уменьшения расходов на отопление. Тот, кто совмещает изоляцию трубопроводов с изоляцией потолка холодного подвала, еще больше увеличивает эффект экономии.
Изоляционная оболочка утеплителя
Утеплители для изоляции труб в зданиях
Специально для изоляции труб горячего водоснабжения и отопления производители изоляции предлагают предварительно собранные изоляционные оболочки или изоляционные трубки.
Такие материалы есть у нас в продаже: вспененный полиэтилен Энергофлекс, вспененный каучук K-FLEX и вспененный каучук РУ-ФЛЕКС. Их можно быстро и легко обрезать до нужного размера и надеть на трубы.
Поскольку трубы отопления сильно нагреваются, изоляционный материал должен быть термостойким и крепиться только после выключения отопления. Дополнительно используются изоляционные материалы из пенополиуретана или минеральной ваты.
Только полная теплоизоляция гарантирует максимальную экономию расходов на тепло. По этой же причине клапаны и арматура тоже должны быть заизолированы. Большинство изоляционных трубок имеют разрез с одной стороны и закрываются самоклеящимся швом с другой. Есть специальная фурнитура: детали для соединений и отводов трубопровода. Все стыки и переходы необходимо проклеить лентой Фум и герметиками. Это означает, что тепло не может больше уходить через трещины.
Теплоизоляция труб из листа каучука
Правила теплоизоляции труб и монтаж отводов (подробная инструкция)
Механическая изоляция.
Изоляция трубопроводовТрубопровод играет центральную роль во многих промышленных процессах на химических или нефтехимических установках, таких как электростанции, поскольку он соединяет основные компоненты, такие как приборы, колонны, сосуды, котлы, турбины и т. д., друг с другом и облегчает поток материалов и энергии.
Чтобы гарантировать правильный технологический цикл, состояние среды в трубах должно оставаться в установленных пределах (например, температура, вязкость, давление и т. д.).
В дополнение к правильной изометрической конструкции и креплению трубопровода изоляция трубопровода также выполняет важную функцию. Он должен обеспечивать эффективное снижение потерь тепла и постоянную экономичную и функциональную работу установки. Только так можно гарантировать максимальную эффективность технологического цикла на протяжении всего расчетного срока службы без потерь в результате отказов.
К основным факторам эффективности и производительности трубопроводов для перерабатывающей промышленности относятся: энергоэффективность, надежность и надежность в различных условиях, функциональность управления технологическим процессом, соответствующая несущая конструкция, подходящая для условий эксплуатации, а также механическая прочность.
Теплоизоляция
К функциям надлежащей теплоизоляции трубопроводов относятся..
- Снижение тепловых потерь (экономия средств)
- Сокращение выбросов CO 2 выбросы
- Защита от замерзания
- Контроль процесса.. обеспечение стабильности температуры процесса
- Шумоподавление
- Защита от конденсата
- Защита персонала от высоких температур
Применимые стандарты – несколько примеров..
- NACE SP0198 (Контроль коррозии под теплоизоляционными и огнезащитными материалами – системный подход)
- MICA (Национальные стандарты коммерческой и промышленной изоляции)
- DIN 4140 (Изоляционные работы на технических промышленных объектах и технических объектах)
- AGI Q101 (Изоляционные работы на компонентах электростанции)
- Руководство CINI “Изоляция для промышленности”
- BS 5970 (Свод правил по теплоизоляции трубопроводов, воздуховодов, сопутствующего оборудования и других промышленных установок)
Минимальная толщина изоляции трубы
| Диапазон рабочих температур жидкости и использование (°F) | Проводимость изоляции | |
| Электропроводность БТЕ · дюйм /(ч · фут) 2 · °F) b | Среднее значение Рейтинг Температура, °F | |
| > 350 | 0,32 – 0,34 | 250 |
| 251 – 350 | 0,29 – 0,32 | 200 |
| 201 – 250 | 0,27 – 0,30 | 150 |
| 141 – 200 | 0,25 – 0,29 | 125 |
| 105 – 140 | 0,21 – 0,28 | 100 |
| 40 – 60 | 0,21 – 0,27 | 75 |
| < 40 | 0,20 – 0,26 | 75 |
| Номинальный размер трубы или трубы (дюймы) | ||||
| < 1 | 1 до < 1-1/2 | 1-1/2 до < 4 | от 4 до < 8 | ≥ 8 |
| 4,5 | 5,0 | 5,0 | 5,0 | 5,0 |
| 3,0 | 4,0 | 4,5 | 4,5 | 4,5 |
| 2,5 | 2,5 | 2,5 | 3,0 | 3,0 |
| 1,5 | 1,5 | 2,0 | 2,0 | 2,0 |
| 1,0 | 1,0 | 1,5 | 1,5 | 1,5 |
| 0,5 | 0,5 | 1,0 | 1,0 | 1,0 |
| 0,5 | 1,0 | 1,0 | 1,0 | 1,5 |
a Для трубопроводов диаметром менее 1-1/2 дюйма (38 мм), расположенных в перегородках в кондиционируемых помещениях, допускается уменьшение этой толщины на 1 дюйм (25 мм) (до корректировки толщины, требуемой в сноске b), но толщиной не менее 1 дюйма (25 мм).
b Для изоляции вне указанного диапазона проводимости минимальная толщина (T) определяется следующим образом.
T = r{(1+t/r) K/k -1}
Где..
T = Минимальная толщина изоляции
r = Фактический внешний радиус трубы
T = Толщина изоляции, указанная в таблице для применимой температуры жидкости и размера трубы
k = Верхнее значение диапазона проводимости, указанного в таблице для применимой температуры жидкости
c допускается толщина на 1-1/2 дюйма (38 мм) (до корректировки толщины, требуемой в сноске b, но не до толщины менее 1 дюйма (25 мм).
1. Труба 2. Изоляция 3. Зажим или вязальная проволока 4. Листовая облицовка
5. Винт или заклепка из листового металла
Облицовка
Для защиты изоляции от атмосферных воздействий, механических нагрузок и (потенциально коррозионных) следует применять соответствующую облицовку.
загрязнение. Выбор подходящей облицовки зависит от различных факторов, таких как рабочие нагрузки, ветровые нагрузки, температура и условия окружающей среды.
При выборе соответствующей облицовки учитывайте следующие моменты..
- Как правило, оцинкованная сталь чаще, чем алюминий, используется внутри помещений из-за ее механической прочности, огнестойкости и низкой температуры поверхности (по сравнению с алюминиевой облицовкой).
- В агрессивных средах, например, на открытом воздухе на палубе, где соленая вода вызывает коррозию, в качестве облицовки используется алюминированная сталь, нержавеющая сталь или полиэстер, армированный стекловолокном. Нержавеющая сталь рекомендуется для использования в условиях пожароопасности.
- Тип материала влияет на температуру поверхности облицовки. В качестве общего правила действует следующее: чем ярче поверхность, тем выше температура поверхности.
- Чтобы исключить риск гальванической коррозии, используйте только те комбинации металлов, которые не подвержены коррозии из-за своего электрохимического потенциала.
- Для звукоизоляции на утеплитель или внутрь облицовки укладывается шумопоглощающий материал (Свинцовый слой, полиэтиленовая фольга). Чтобы снизить риск возгорания, ограничьте температуру поверхности облицовки до максимальной рабочей температуры шумопоглощающего материала.
Справочные материалы..
www.wbdg.org и www.roxul.com
Подробнее о механической изоляции
Часть 1: Типы и материалы
Часть 2: Требования к пространству для изоляции
Часть 3: Изоляция трубопроводов
Назначение изоляции труб
Развитие теплоизоляции восходит к доисторическим временам, когда люди собирали природные материалы для изоляции своих жилищ и одежды. Только во время промышленной революции начала 20 века искусственные теплоизоляционные материалы, такие как изоляция труб, были разработаны благодаря их высокой прочности, огнестойкости и водонепроницаемости.
Термин изоляция означает предотвращение прохождения тепла, электричества или звука путем окружения проблемной области непроводящим материалом.
Теплоизоляция препятствует передаче тепла, поскольку она не является хорошим проводником (непроводящим).
Есть много других технических аспектов, касающихся эксплуатационных характеристик теплоизоляции, однако в этом посте основное внимание будет уделено назначению, причинам для изоляции труб и выбору изоляционного материала.
Цель изоляции трубы:
- Save Energy
- Улучшение производительности процесса
- Конденсация контроль конденсации
- Защита от замораживания
- Защита от персонала
- Attenuate Noise
- Уменьшение эмиссии
- Maximize The Attenuate Noise
- .
Теплоизоляция классифицируется по типам: ячеистая, волокнистая, гранулированная и отражающая. Материалы для изоляции труб могут состоять из силиката кальция, пеностекла, эластомерного поролона, стекловолокна, минеральной ваты, перлита, полиизоцианурата, полистирола и др.
Каждый тип изоляции трубы сохраняет различные физические характеристики и рабочие свойства, такие как структура (закрытая или открытая ячейка), жесткая или гибкая, теплопроводность (значение k), температурный рабочий диапазон (верхний и нижний температурные пороги), паропроницаемость ( WVP) и показатели пожарной безопасности (25/50), и это лишь некоторые из них.
Производство механической изоляции также должно соответствовать ключевым отраслевым стандартам, принятым местными юрисдикциями в качестве строительных норм и правил:
- Американское общество по испытаниям и материалам (ASTM International)
- Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE)
- Международный кодекс энергосбережения® (IECC®)
- Underwriters Laboratories (UL)
Соответствие стандартам и кодам обычно указано в технических описаниях на веб-сайте производителя изоляции труб.
Поскольку нет двух одинаковых типов изоляции тепловых труб, важно понимать их эксплуатационные характеристики (сильные и слабые стороны) при выборе или спецификации, чтобы максимизировать долгосрочные характеристики и, в конечном итоге, рентабельность инвестиций для владельца здания.
Двумя наиболее распространенными причинами изоляции труб являются повышение эффективности использования энергии и контроль образования конденсата.
Если основным фактором успеха является экономия энергии (минимизация притока или потери тепла), выбор теплоизоляционных материалов для труб (чем ниже коэффициент теплопроводности, тем лучше, т. е. 0,25 вместо 0,29), рассчитан на рабочую температуру трубы диапазон и установленные с правильной толщиной изоляции должны быть приняты во внимание. Более низкое значение k также приводит к уменьшению толщины изоляции.
Контроль конденсации применяется всякий раз, когда рабочая (эксплуатационная) температура трубы падает ниже температуры окружающей среды в любой момент времени в течение года.
Это также известно как система «ниже окружающей среды». Естественно, на поверхности изоляции трубы будет образовываться конденсат, если толщина изоляции не соответствует требуемой.Конденсат, если его не контролировать, будет медленно воздействовать на изоляцию трубы, вызывать поверхностные повреждения под трубой, потенциально проникать под изоляцию в металлическую трубу (медную или стальную) и вызывать коррозию под изоляцией (CUI). CUI можно предотвратить и дорого обходится!
Правильный расчет толщины изоляции для вашего применения является ключом к предотвращению проблем с производительностью, сбоев системы и долгосрочной производительности. Такие факторы, как тип трубы (медь, сталь, нержавеющая сталь, ПВХ), размер трубы, рабочая температура жидкости/газа, температура окружающей среды, относительная влажность, скорость ветра (внешнее применение) и тип кожуха, могут быть подключены к двум различным отраслевым калькуляторам для обеспечить успешные результаты (см. ссылки на источники в конце этого поста).
Например, ASHRAE рекомендует изоляцию труб с закрытыми порами для систем трубопроводов хладагента из-за ее структуры с закрытыми порами и присущей ей способности эффективно управлять конденсацией. Изоляция труб с закрытыми порами может быть жесткой или гибкой, различаться по тепловому значению k, различаться по паропроницаемости и требовать (или не требовать) защитной оболочки.
При выборе наилучшей изоляции труб для вашего проекта изоляция из эластомерной пены с закрытыми порами может решить все задачи изоляции труб при правильном выборе и установке.
- Энергосбережение: термически эффективный: низкое значение k (0,245 при 75°F)
- Управление технологическим процессом: стабильное и надежное термическое значение k, с тепловым обогревом или без него
- Защита персонала: может быть установлена толщиной для снижения температуры внешней поверхности
- Снижение шума: ослабляет звук на более низких частотах (т. е. шум прорыва)
- Сокращение выбросов: экономит энергию и снижает расход ископаемого топлива
- Максимизирует рентабельность инвестиций: как Многие типы изоляции труб, механическая изоляция обеспечивает окупаемость инвестиций быстрее, чем большинство строительных материалов
Aeroflex Изоляция труб из эластомера с закрытыми порами Aerocel®, производимая в США, отличается от общеизвестных продуктов, произведенных из NBR (нитрил-бутадиенового каучука)/ПВХ, тем, что Aerocel изготовлен из каучука EPDM (этилен-пропилен-диеновый мономер). EPDM известен и часто предпочтительнее каучука NBR/PVC по следующим причинам:
- Неполярный: гидрофобный, не индуцирует влагу и не вступает в реакцию с ней
- Химическая структура: стабильная и долговечная
- Более высокий температурный порог 257°F [125°C]
- Повышенная стойкость к УФ-излучению
- Не вызывает коррозии нержавеющей стали
- Сверхнизкое содержание ПВХ: < 1%
На самом деле, в вашем автомобиле вы найдете резиновые детали из EPDM.
Это также известно как система «ниже окружающей среды». Естественно, на поверхности изоляции трубы будет образовываться конденсат, если толщина изоляции не соответствует требуемой.
