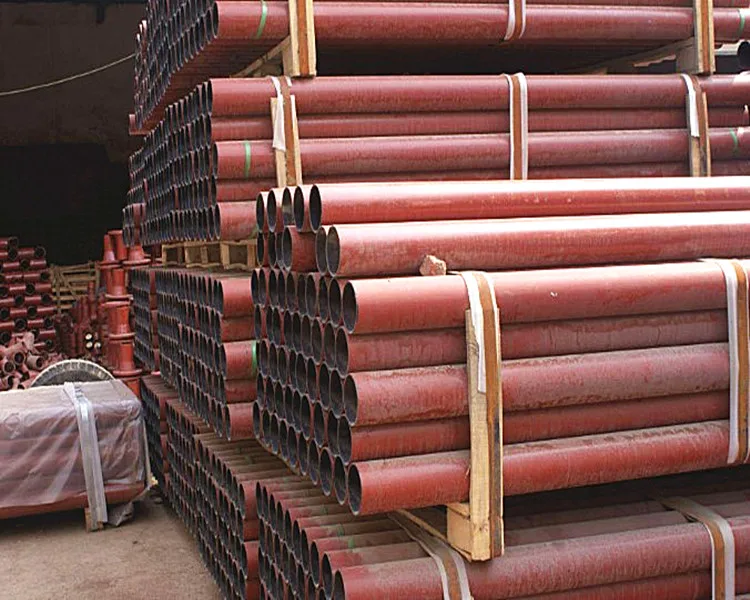

Трубы SML чугунные канализационные безраструбные

+7 (495) 641 16 85   город  Москва

Главная \ Каталог товаров \ Трубы: стальные, чугунные, НПВХ, PP-H, PP-R, металлопластиковые, асбестоцементные \ Трубы чугунные канализационные SML и соединительные детали

Труба чугунная SML
канализационная		Труба чугунная SML
канализационная
опорная
Отвод чугунный SML
безраструбный
45 градусов
канализационный		Отвод чугунный SML
безраструбный
90 градусов
канализационный
Отвод чугунный SML
двойной 90 градусов
канализационный		Отвод чугунный SML
успокаивающий
канализационный
Переход SML чугунный
безраструбный
канализационный		Тройник SML чугунный
безраструбный
45 градусов
канализационный
Тройник SML чугунный
безраструбный
90 градусов
канализационный		Крестовина чугунная
SML безраструбная
68 градусов
канализационная
Крестовина чугунная
SML безраструбная
90 градусов
канализационная		Крестовина чугунная
SML двухплоскостная
90 градусов
канализационная
Ревизия SML чугунная
безраструбная
канализационная		Заглушка SML чугунная
канализационная
Сифон SML чугунный
канализационный		Скоба SML чугунная
опорная
канализационная

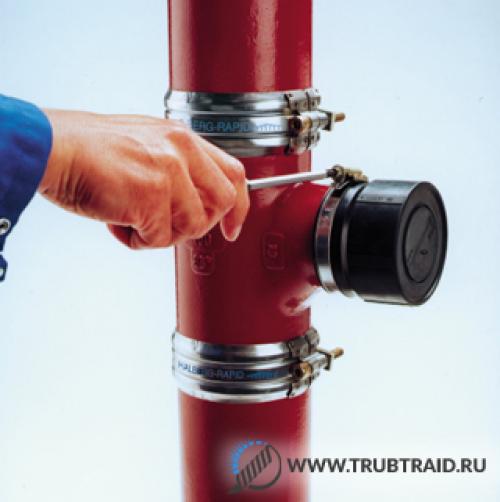

Хомут Rapid стальной
для соединения
труб и фитингов SML		Хомут усиливающий
Rapid стальной
для соединения
труб и фитингов SML
Переходник с труб
и фитингов SML

С  появлением  новых  технологий  в  конце  шестидесятых  годов  двадцатого  века,  на  строительном  рынке  появилась  принципиально  новая  система  канализации  SML  ( СМЛ ),  которая  до  сих  пор  считается  наиболее  надёжной  и  качественной

SML  ( СМЛ )  –  это  система  отвода  стоков  внутри  зданий.  Она  изготавливается из  литого чугуна,  в  котором  присутствуют  добавки  мелкодисперсного  графита.  Канализационные  трубы  и  фасонные  части  SML  ( СМЛ )  соединяются  друг  с  другом при  помощи  металлических  хомутов  с  резиновыми  уплотнениями

Канализация  SML  ( СМЛ )  имеет  высокий  уровень  шумозащиты, соответствует  российским  противопожарным  требованиям,  сочетает  высокую  производительность  системы  и  низкие  эксплуатационные  затраты, позволяет  уменьшить  расходы  на  ремонт

Материал  труб  SML  и  фитингов  к  ним  –  литейный  чугун,  который  отлично  подходит  для  систем  канализации.  Отличительная  особенность  труб  SML  и  фитингов  –  они  безраструбные.   Для  соединения  частей  канализационной  системы  SML  применяют  соединительные  хомуты

Канализация  SML  соответствует  европейским  стандартам  DIN19522 / EN877 и  российскому  ГОСТ 6942-98

 Преимущества  чугунной  безраструбной  канализации  SML:

  • Отличные  противопожарные  свойства
  • При  пожаре  не  выделяет  токсичных  веществ
  • Быстрый  и  качественный  монтаж  системы  канализации  с  помощью  специальных  хомутов
  • Не  нужны  уплотняющие  материалы
  • Трубы  SML  и  фитинги  качественно  загрунтованы  и  покрыты  слоем  эпоксидной  смолы,  что  увеличивает  стойкость  к  коррозии  и  зарастанию   системы
  • Высокие  шумоизоляционные  свойства  канализации  SML
  • Широкий  диапазон  рабочих  температур
  • Низкий  коэффициент  линейного  расширения  канализационной  системы  –   не  нужны  компенсаторы
  • Трубы  SML  имеют  равномерную  толщину  стенок  по  всей  длине,  менее  хрупкие  чем  обычные  трубы  чугунной  канализации,  легко режутся,  прочные  на  разрыв


Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес

:
proton. lm@mail.ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85


ООО “ПРОТОН”,  Россия,  Москва,  проспект  Андропова,  дом 38
Официальный  сайт:  www.proton-st.ru,  тел.: +7 (495) 641 16 85

Трубы чугунные безраструбные SML и соединительные детали

Фильтр

Сбросить фильтр

Цена  55 – 95405 Р

Страна

Россия7 Китай128 Хорватия201

Бренд

No name139 FP PREIS197

Название

Труба12 Отвод70 Тройник80 Крестовина13 Переход30 Ревизия23 Переходник

10 Заглушка19 Сифон11 Хомут48 Кольцо опорное10 Труба опорная10

Диаметр

Ду 5030 Ду 7034 Ду 7513 Ду 80

24 Ду 10072 Ду 12556 Ду 15050 Ду 20025 Ду 25019 Ду 30011 Ду 70/75/802

Преход на Ду

5025 7019 755 8013 10032 12514 1506 2005 2503

3001

Угол в градусах

159 222 3011 4564 7013 9028 8836

Показать по: 12255075100

Сортировать по:

По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)

Название

Цена

Показать по: 12255075100

Сортировать по: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)

трубы чугунные безраструбные SML в Москве- СантехОптСервис

Назначение Трубы и фитинги чугунные без раструбные применяются при отведении (канализации) хозяйственных и фекальных стоков жилых, общественных и промышленных зданий

Среда рабочая хозяйственные и фекальные стоки

Температура рабочей среды (наибольшая) не регламентирована

Материал (основной) Серый чугун с полимерным покрытием

Страна происхождения изделия Германия

Фирма изготовитель “HG-TEC GmbH”

Ед. изм шт

Трубы SML чугунные безраструбные



Наименование

Диаметр, мм

Давление, МПа

Труба SML чугунная безраструбная L= 3 м

50

1,0

Труба SML чугунная безраструбная L= 3 м

100

1,0

Труба SML чугунная безраструбная L= 3 м

150

0,5

Труба SML чугунная безраструбная L= 3 м

200

0,3



Труба опорная SML чугунная безраструбная для стояков

100

1,0

Труба опорная SML чугунная безраструбная для стояков

150

0,5

Отводы SML чугунные безраструбные



Наименование

Диаметр, мм

Давление, МПа

Отвод SML чугунный безраструбный 90°

50х90°

1,0

Отвод SML чугунный безраструбный 90°

100х90°

1,0

Отвод SML чугунный безраструбный 90°

150х90°

0,5

Отвод SML чугунный безраструбный 90°

200х90°

0,3



Отвод SML чугунный безраструбный 45°

50х45°

1,0

Отвод SML чугунный безраструбный 45°

100х45°

1,0

Отвод SML чугунный безраструбный 45°

150х45°

0,5

Отвод SML чугунный безраструбный 45°

200х45°

0,3



Отвод SML чугун безраструб успокаивающий 90°

100х90°

1,0

Отвод SML чугун безраструб успокаивающий 90°

150х90°

0,5



Отвод SML чугун безраструб удлиненный 90° L=250мм

100х90°

1,0

Тройники SML чугунные безраструбные



Наименование

Диаметр, мм

Давление, МПа

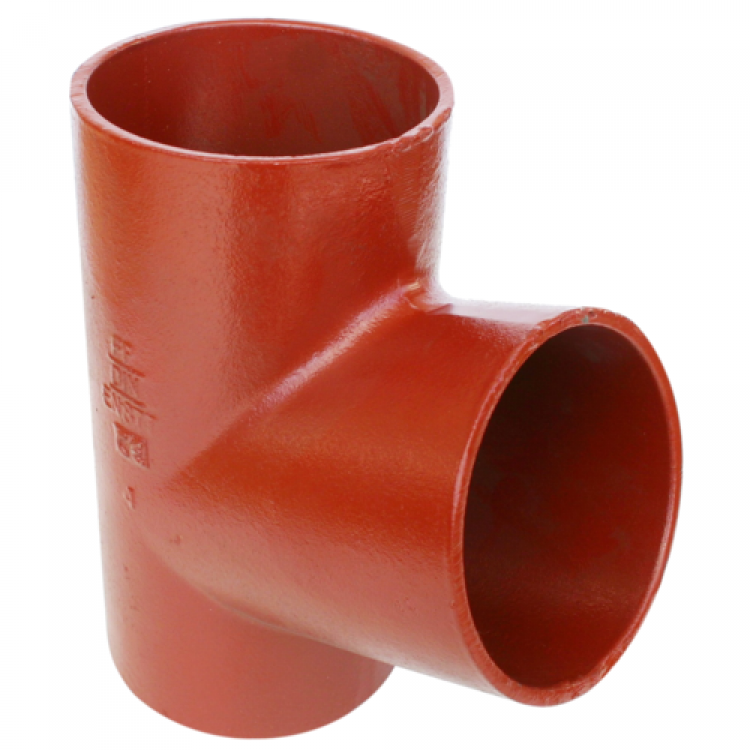

Тройник SML чугунный безраструбный 90°

50х50х90°

1,0

Тройник SML чугунный безраструбный 90°

100х100х90°

1,0

Тройник SML чугунный безраструбный переходной 90°

100х50х90°

1,0

Тройник SML чугунный безраструбный переходной 90°

150х100х90°

0,5



Тройник SML чугунный безраструбный 45°

50х50х45°

1,0

Тройник SML чугунный безраструбный 45°

100х100х45°

1,0

Тройник SML чугунный безраструбный 45°

150х150х45°

0,5

Тройник SML чугунный безраструбный 45°

200х200х45°

0,3

Тройник SML чугунный безраструбный переходной 45°

100х50х45°

1,0

Тройник SML чугунный безраструбный переходной 45°

150х100х45°

0,5

Тройник SML чугунный безраструбный переходной 45°

200х150х45°

0,3

Переход SML чугунный безраструбный



Наименование

Диаметр, мм

Давление, МПа

Переход SML чугунный безраструбный

100×50

1,0

Переход SML чугунный безраструбный

150×50

0,5

Переход SML чугунный безраструбный

150×100

0,5

Переход SML чугунный безраструбный

200×100

0,3

Переход SML чугунный безраструбный

200×150

0,3

Крестовины SML чугунные безраструбные



Наименование

Диаметр, мм

Давление, МПа

Крестовина SML чугун безраструбная одноплоскостная

100х100х100х90°

1,0



Крестовина SML чугун безраструбная двухплоскостная

100х100х100х90°

1,0

Крестовина SML чугун безраструбная двухплоскостная

150х100х100х90°

0,5

Ревизии SML чугунные безраструбные



Наименование

Диаметр, мм

Давление, МПа

Ревизия SML чугунная безраструбная круглая

50

1,0

Ревизия SML чугунная безраструбная круглая

100

1,0



Ревизия SML чугунная безраструбная прямоугольная

100

1,0

Ревизия SML чугунная безраструбная прямоугольная

150

0,5

Заглушки SML чугунные безраструбные



Наименование

Диаметр, мм

Давление, МПа

Заглушка SML чугунная безраструбная торцевая

50

1,0

Заглушка SML чугунная безраструбная торцевая

100

1,0

Заглушка SML чугунная безраструбная торцевая

150

0,5

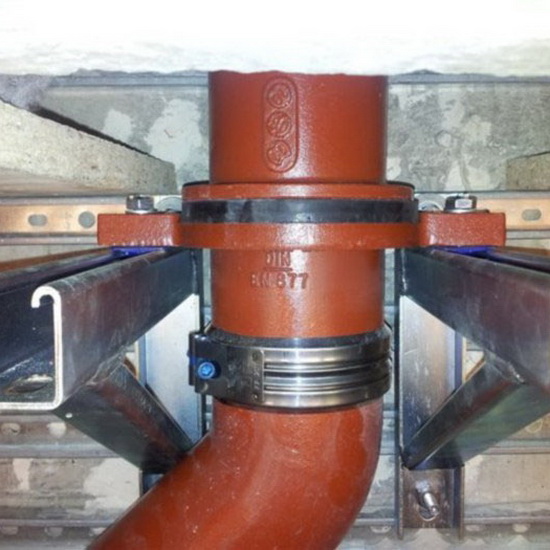

Скоба опорная SML



Наименование

Диаметр, мм

Давление, МПа

Скоба опорная SML с вулканизированной резиной

100

Скоба опорная SML с вулканизированной резиной

150

Зажимы для соединения SML труб и фитингов



Наименование

Внутр. диаметр, мм

Давление, МПа

Зажим Mupro MONO SML

58

0,5

Зажим Mupro MONO SML

110

0,5

Зажим Mupro MONO SML

160

0,5

Зажим Mupro DUPLO SML

210

0,5

Хомуты усиливающие для соединения SML труб и фитингов



Наименование

Внутр. диаметр, мм

Давление, МПа

Хомут усиливающий Mupro SML

58

1,0

Хомут усиливающий Mupro SML

110

1,0

Хомут усиливающий Mupro SML

160

0,5

Хомут усиливающий Mupro SML

210

0,3

Переходник (заглушка) с SML труб и фитингов на пластиковые трубы



Наименование

Диаметр, мм

Давление, МПа

Переходник Mupro SML на пластик

50

Переходник Mupro SML на пластик

100

Трубы чугунные канализационные SML

   Безраструбная чугунная канализация SML Saint-Gobain Pam-Global — это система чугунной канализации из литейного чугуна передового европейского качества международной группы компаний, мирового лидера в производстве и продаже строительных материалов концерна Saint-Gobain.

   Компания Saint-Gobain, подразделение Pam-Global,  выпускает систему чугунной безраструбной канализации на протяжении более 30-ти лет. С тех пор чугунная канализационная труба SML зарекомендовала себя наилучшим образом на  мировом строительном рынке и вконец заменила канализационные системы на раструбной основе.

   Система Saint-Gobain Pam-Global включает в себя чугунные трубы для канализации и фитинги, которые идут без привычных раструбов, а соединение между собой происходит с помощью хомутов «стык в стык», которые состоят из манжет, выполненных из устойчивой к химическому воздействию EPDM, находящейся в самом хомуте. Хомуты созданы из сортов высочайшего качества нержавеющей стали, что дозволяет выдерживать повышенное давление и сильные сторонние нагрузки.

   Производство чугунных канализационных труб SML и фасонных частей к ним происходит в соответствии с современными технологиями и отвечает международным и европейским стандартам DIN 19522 и EN 877.
   Система чугунных канализационных труб SML отлично подходит как для использования во внутренних так и для внешних систем водостока в высотных зданиях, для вокзалов, аэропортов, офисных зданий, больниц, супермаркетов, отелей, подземных гаражей и паркингов, складов, объектов с повышенными требованиями к огнезащите или шумозащите.


   Абсолютно герметичные стыки и швы, устойчивость к коррозии, высокая способность к сопротивлению механическим и тепловым нагрузкам — эти преимущества дают гарантию надежности и долговечности работы системы чугунной безраструбной канализации SML Saint-Gobain Pam-Global.


   Безраструбные чугунные канализационные трубы (PAM-GLOBAL) SML давно зарекомендовали себя одним из наиболее надежных материалов применяемых внутри зданий для отвода стоков, будь то ливнесток или хозяйственно/бытовая канализация. Ровная и гладкая поверхность внутри чугунной трубы SML создает благоприятные условия для быстрого прохода стоков, а в комбинации с сифонными воронками, применяемых на кровле, показывает поразительную эффективность как внутренний ливнесток. Во время производства чугунных канализационных труб применяется метод центробежного литья. Раскаленный чугун заливается в длинные вращающиеся трубные формы. Впоследствии вращения труб расплавленный чугун растекается по внутренней стороне равномерно и при переходе к охлаждению получается чугунная канализационная труба с достаточно гладким внутренним покрытием. Фасонные части изготавливаются с помощью метода литья в песчаные формы. Вследствие особой структуры материала, который используется при производстве чугунных труб SML Pam-Global – серый литейный чугун с графитом пластинчатого типа – достигается достаточно высокая прочность и устойчивость к коррозии чугунных канализационных труб, что дозволяет утверждать, что чугунная безраструбная труба Saint-Gobain PAM-GLOBAL SML прослужит в десятки раз дольше своего гарантийного срока.


   Внешнее покрытие чугунных труб SML вишнево-коричневым лаком на эпоксидной основе толщиной в примерно 80-100 мкм противодействует образованиям ржавчины. Внутри безраструбные чугунные канализационные трубы SML покрыты спецслоем толщиной в 130 мкм, благодаря чему достигается гладкая внутренняя поверхность, препятствующая образованию отложений, а также обеспечивает высокую проходную способность стоков по чугунной канализационной трубе. Фитинги безраструбной чугунной трубы SML PAM-GLOBAL внутри и снаружи покрываются эпоксидным лаком примерной толщины 40-80 мкм.
   Кроме надежности и долговечности, безраструбная канализационная труба SML имеет один из наилучших показателей по звукоизоляции, и соответствует всем актуальным на сегодняшний день нормативным актам, что было подтверждено множеством испытаний, которые проводились в наилучших европейских лабораториях.

   Чугунные трубы, труба канализационная SML абсолютно соответствуют стандартам по шумоизоляции в жилых строениях относительно DIN 4109.
   Одним из основных преимуществ чугунных труб SML производства концерна Saint-Gobain является их негорючесть. Относительно DIN 4102 изделия производимые из чугуна относятся к А1 классу по пожаробезопасности и являются негорючими. Чугунная безраструбная канализационная труба SML, в отличие от канализации из ПП, не требует установки дополнительной огнезащиты. Чугунные трубы SML не плавятся и не горят в огне.
   Стандарты качества

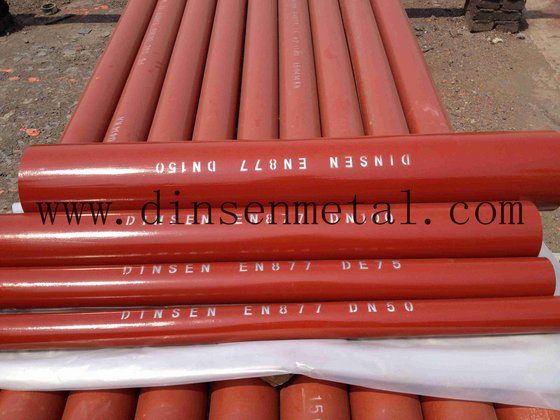

Относительно европейского стандарта DIN EN 877 применяемого для фасонных частей и труб, которые изготавливаются из ковкого чугуна, и применимых под строительство напорных и безнапорных систем чугунной канализации и водоотведения. Обозначенные диаметры изделий имеют вариации от DN40 до DN600.
Этот стандарт содержит в себе требования к материалам, заданы определенные размеры и допуски, механические свойства, составы, стандарты покрытия для безраструбних чугунных канализационных труб и фитингов, производящихся методом литья или с помощью чугунных заготовок. Стандарт DIN EN 877 также описывает требования ко всем производимым элементам, включая также соединения. Системы чугунной канализации и водоотведения из труб SML соответствуют и, в большинстве случаев, даже превосходят требования вышезаданного стандарта, а также таких стандартов как  DIN19522 и ISO6594.
Область применения
 Чугун проявил себя как лучший материал, имеющий уникальные свойства при применении для систем канализации из чугунных труб SML и водоотведения. PAM-GLOBAL SML это система канализации из литейного чугуна, которая отвечает всем требованиям в современном строительстве и наилучшим образом подходит для в применения в  жилых и оборудования общественных сооружений, высокоэтажных зданий, для коммерческих центров, отелей международного значения, а также в больницах, гаражах, на складах и т.п. Безраструбные чугунные канализационные трубы SML отлично подходят под установку в зданиях с высокими требованиями к огне и шумозащите: в гостиницы, торговые центры, элитные жилые дома, больницы, на стадионы и т. п.

Проектные работы и монтаж

   Труба канализационная чугунная SML имеет разрешение на применение в системе канализации и водоотведения под строительство зданий и любых иных сооружений какой угодно сложности. Выполнение проектных работ и монтаж систем чугунных труб SML-канализации должны производиться в соответствии с DIN EN12056 и с украинскими строительными нормами и правилами, с общеобязательным учетом указанных рекомендаций и правил монтажа от фирмы-производителя Saint-Gobain (Франция). Для монтажа канализационной системы SML применяют соединительные хомуты, которые состоят из устойчивой к химическому воздействию резины (EPDM) + высококачественной нержавеющей стали. Хомуты стандартного исполнения применяют в безнапорных канализационных системах, а хомуты специального исполнения могут выдержать давление  3-10 бар. Вследствие чего, соединение деталей чугунной канализационной системы SML между собой происходит с помощью хомутов, производство монтажа и демонтажа чугунных труб SML очень просто. Вдобавок, любой элемент SML системы может быть изменен, не нарушая общей целостности системы: необходимо всего-навсего снять хомуты освободив необходимые элементы.

   Другие типы трубы PAM-GLOBAL, безраструбной канализации


   Кроме чугунной трубы типа SML существуют и иные виды безраструбных канализационных труб, отличающихся от труб SML своим внутренним и внешним покрытием, имеющих так же другую сферу применения. Независимо от покрытия все чугунные канализационные трубы и фитинги к ним производятся в соответствии со стандартом EN 877, что дозволяет без труда создавать комбинации и сочетать элементы из разных систем.



   Чугунные безраструбные трубы TML Pam-Global Saint-Gobain

   Трубы канализационные TML применимы под прокладку в грунте. Внешне трубы TML оцинкованы и  имеют слой акриловой смолы, что создает доп. защиту от грунтового воздействия. Изнутри трубы чугунные канализационные TML и фасонные части к ним имеют покрытие из высококачественного эпоксидного слоя. Чугунные трубы TML применяют для прокладывания под автострадами и рассчитаны на воздействие продольного типа при выполнении условия наличия плотного перекрытия на поверхности грунта.

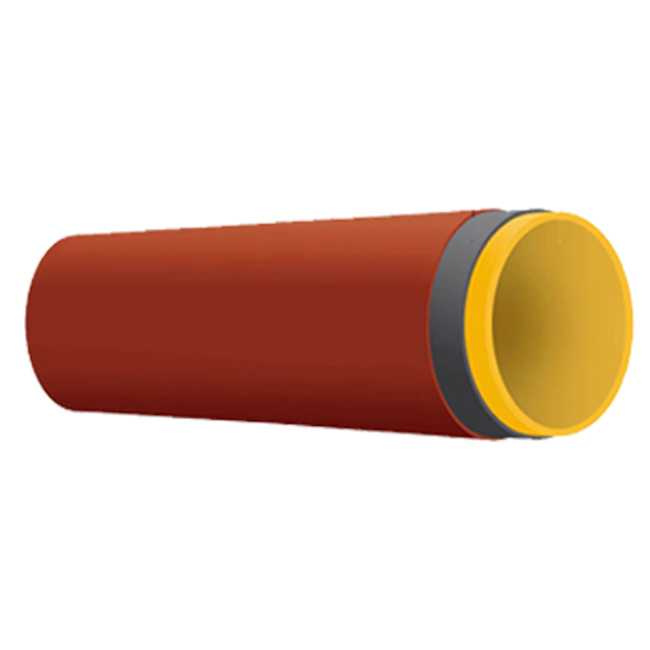

Внешнее и внутренне покрытие чугунных труб TML

Фитинги: внутри порядка 200мкм (эпоксидный порошок) верхний слой ~ 100мкм (цинка) и ~ 200мкм (эпоксидного порошка)

Труба чугунная: внутри 110-130мкм (эпоксидного лака) верхний слой 130г/м2 (цинка) и 60-100 мкм эпоксидного покрывного лака)



   Трубы чугунные безраструбные BML Pam-Global Saint-Gobain


   Трубы чугунные BML применяют под строительство автострад и мостов, так же тогда, когда заданы повышенные требования к внешнему антикоррозийному покрытию. Чугунные канализационные трубы BML снаружи имеют покрытие из слоя цинка , а также покрыты эпоксидной смолой (оттенок DB702). Внутри чугунные трубы BML также имеют покрытие из эпоксидного лака.

Покрытие чугунных труб BML

Фитинги: снаружи и внутри – грунтовое покрытие (70мкм) + покрывное покрытие (80мкм) относительно ZTV-ING

Чугунные канализационные трубы: внутри 120-130мкм (слой из эпоксидной смолы) снаружи 40мкм (цинка) и 80мкм (эпоксидной смолы).



    Трубы чугунные безраструбные KML Pam-Global Saint-Gobain


    Трубы канализационные KML применяются для отвода всевозможных агрессивных, различных горячих и жирных стоков. Эти чугунные трубы применяют для лабораторий, больниц, прачечных и для отведения стоков с кухни или столовой. Чугунные канализационные трубы KML снаружи имеют покрытие специальной разработки эпоксидным лаком, под которым имеется слой цинка придающего дополнительную коррозийную устойчивость. Внутри канализационные чугунные трубы и фасонные детали к ним системы KML покрыты усовершенствованным слоем из эпоксидной смолы.

Покрытие чугунных труб KML

Фтинги: снаружи и внутри: около 250мкм (эпоксидного порошка)

Чугунные канализационные трубы: внутри 220-300мкм (эпоксидной смолы), снаружи 130г/м2 (цинка) и ~60мкм (эпоксидного защитного лака)

Безраструбная чугунная канализация SML

“КАЧЕСТВО ДЛЯ СОЗИДАНИЯ”

Главная > Безраструбная чугунная канализация SML

Компанией ООО “ДПК” запущен проект по производству безраструбной канализации.

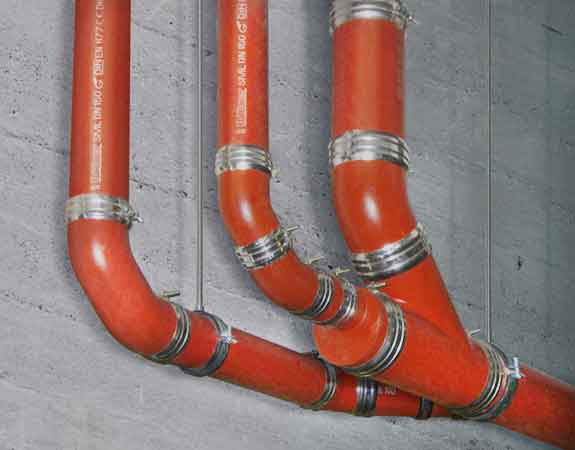

Безраструбная чугунная канализация SML – представляет собой напорную систему канализации, в которой фасонные части и трубы соединяются друг с другом соединительными хомутами. Такая канализация удобна в монтаже, надежна и прослужит много лет.



Наименование

Вес в кг.

Опт. цена без НДС

Опт. цена (с НДС)

ТРУБЫ И ФИТИНГИ SML

SML Отвод чугун 88⁰ 50

0,7

87-50

105-00

SML Отвод чугун 88⁰ 100

2,1

262-50

315-00

SML Отвод чугун 88⁰ 125

4,3

400-00

480-00

SML Отвод чугун 45⁰ 50

0,5

62-50

75-00

SML Отвод чугун 45⁰ 100

1,6

200-00

240-00

SML Отвод чугун 45⁰ 125

3,5

437-50

525-00

SML Тройник косой чугун 45⁰ 50х50

1,4

175-00

210-00

SML Тройник косой чугун 45⁰ 100х50

2,5

312-50

375-00

SML Тройник косой чугун 45⁰ 100х100

4,2

525-00

630-00

SML Тройник косой чугун 45⁰ 125х125

6,8

850-00

1020-00

SML Тройник косой чугун 45⁰ 150х150

9,2

1150-00

1380-00

SML Тройник чугун 88⁰ 50х50

0,9

112-50

135-00

SML Тройник чугун 88⁰ 100х50

2,1

262-50

315-00

SML Тройник чугун 88⁰ 100х100

2,9

362-50

435-00

SML Крест чугун 88⁰ 100х50х50

1,3

299-00

352-82

SML Крест чугун 88⁰ 100х100х100

2,2

1872-22

2209-22

SML Крест чугун 88⁰ 125х100х100

3,2

400-00

480-00

SML Крест чугун 70⁰ 100х100х100

3,5

437-50

525-00

















SML Патрубок переходной чугун 50х100

0,9

112-50

135-00

SML Патрубок переходной чугун 100х150

2,2

275-00

330-00

SML Ревизия чугун 50

2,3

310-50

372-60

SML Ревизия чугун 100

4,8

648-00

777-60

SML Заглушка чугун 100

0,8

100-00

120-00

SML Заглушка чугун 150

1,9

237-50

285-00



Безраструбные чугунные трубы для канализации Duker SML

Система безраструбной чугунной канализация

Труба SML DIN 19522 L=3000 мм

Артикул

DN / mm

Кг.

Ед.

Труба

660004

50

15,87

шт.

660094

70*

18,3

шт.

235145

80

20,59

шт.

660184

100

25,41

шт.

660274

125

33,28

шт.

660364

150

42,06

шт.

660454

200

72,67

шт.

660654

250

113,0

шт.

660664

300**

144,0

шт.

660604

400**

187,7

шт.

500**

600**

* снимается с производства
** диаметр от 400 до 600 по запросу

Переходы SML

Переходы SML DIN 19522

Артикул

DN

Кг.

Ед.

Переход (адаптер)

662484

50×40

0,5

шт.

662504

70×50*

0,5

шт.

235159

80×50

0,7

шт.

662514

100×50

0,9

шт.

662524

100×70*

0,9

шт.

235161

100×80

1,1

шт.

662534

125×50

1,4

шт.

662544

125×70*

1,5

шт.

235162

125×80

1,7

шт.

662554

125×100

1,5

шт.

662564

150х50

2,0

шт.

662574

150×70*

2,0

шт.

235417

150×80

2,3

шт.

662584

150×100

2,2

шт.

662594

150×125

2,2

шт.

662604

200×100

4,1

шт.

662614

200×125

4,1

шт.

662624

200×150

4,3

шт.

662634

250×150

6,8

шт.

662644

250×200

7,0

шт.

662494

300×150

10,7

шт.

662714

300×200

11,4

шт.

662724

300×250

12,4

шт.

* снимается с производства
диаметр свыше 300 по запросу

Опорная труба для стояков SML DIN 19522

Артикул

DN

Кг.

Ед.

Опорная труба для стояков

661544

50

1,3

шт.

661554

70*

1,6

шт.

235164

80

1,8

шт.

661564

100

2,3

шт.

661574

125

3,0

шт.

661584

150

4,0

шт.

661594

200

6,0

шт.

100242

250

19,5

шт.

100244

300

25,5

шт.

* снимается с производства

Опорное кольцо для стояков SML DIN 19522

Артикул

DN

Кг.

Ед.

Опорное кольцо с резиновой вставкой

666314

50

0,8

шт.

666324

70*

1,0

шт.

235344

80

1,0

шт.

666334

100

1,3

шт.

666344

125

1,5

шт.

666354

150

2,0

шт.

666374

200

3,0

шт.

227152

250

5,6

шт.

227153

300

7,4

шт.

* снимается с производства

Отвод SML DIN 19522

Артикул

DN

Кг.

Ед.

Отвод 88°

661054

50

0,7

шт.

661114

70*

1,1

шт.

235150

80

1,4

шт.

661174

100

2,1

шт.

661234

125

3,2

шт.

661294

150

4,9

шт.

662784

200

8,8

шт.

диаметр свыше 200 по запросу

Артикул

DN

Кг.

Ед.

Отвод 68°

661034

50

0,7

шт.

661094

70*

1,1

шт.

235149

80

1,2

шт.

661154

100

1,9

шт.

661214

125

2,9

шт.

661274

150

4,9

шт.

661334

200

7,7

шт.



Артикул

DN

Кг.

Ед.

Отвод 45°

661024

50

0,5

шт.

661084

70*

0,9

шт.

235148

80

1,0

шт.

661144

100

1,2

шт.

661204

125

2,3

шт.

661264

150

3,5

шт.

661324

200

6,5

шт.

661374

250

10,3

шт.

661394

300

17,3

шт.

диаметр свыше 300 по запросу

Артикул

DN

Кг.

Ед.

Отвод 30°

661014

50

0,5

шт.

661074

70*

0,7

шт.

235147

80

0,8

шт.

661134

100

1,3

шт.

661194

125

2,0

шт.

661254

150

3,0

шт.

661314

200

5,4

шт.

661364

250

9,7

шт.

661384

300

15,5

шт.

диаметр свыше 300 по запросу

Артикул

DN

Кг.

Ед.

Отвод 15°

661004

50

0,4

шт.

661064

70*

0,6

шт.

235146

80

0,7

шт.

661124

100

1,0

шт.

661184

125

1,7

шт.

661244

150

2,5

шт.

661304

200

4,6

шт.

* снимается с производства
диаметр свыше 200 по запросу

Двойное колено SML DIN 19522

Артикул

DN

Кг.

Ед.

Двойное колено 88° из двух отводов 44°

661484

50

1,2

шт.

661494

70*

1,8

шт.

235151

80

2,0

шт.

661504

100

3,2

шт.

661514

125

4,6

шт.

661524

150

7,0

шт.

По немецкому стандарту DIN 1986, изменение направления сборных трубопроводов могут выполняться только при помощи специально изготовленных отводов. Каждый отвод может иметь угол поворота только 45°. Обычно для этого случая должны использоваться 2 отвода по 45°. Благодаря двойному отводу не требуется лишний соединитель, что упрощает монтаж. Более того, эта фасонная часть дает возможность не использовать крепежный элемент в середине. Отвод также подходит для перехода от вертикального трубопровода к горизонтальному.

Колено с успокоительным участком SML DIN 19522

Артикул

DN

Кг.

Ед.

Колено 88° с успокоительным
участком 250 мм для перехода стояков в замедляющую систему

662734

70*

70*

шт.

662744

100

100

шт.

662754

125

125

шт.

662764

150

150

шт.

* снимается с производства

Тройники 88° SML DIN 19522

Артикул

DN

Кг.

Ед.

Тройник 88° угол входа струи 45°

663024

50×50

0,9

шт.

663054

70×50*

1,4

шт.

235153

80×50

1,5

шт.

663084

70×70*

1,7

шт.

235155

80×80

1,7

шт.

663114

100×50

2,1

шт.

663144

100×70*

2,4

шт.

235157

100×80

2,6

шт.

663174

100×100

2,9

шт.

663204

125×50

3,0

шт.

663234

125×70*

3,4

шт.

235158

100×80

3,4

шт.

663264

125×100

4,0

шт.

663294

125×125

4,6

шт.

663324

150×50

4,4

шт.

663384

150×100

5,5

шт.

663414

150×125

6,2

шт.

663444

150×150

6,9

шт.

* снимается с производства
диаметр свыше 150 по запросу

Тройники 45° SML DIN 19522

Артикул

DN

Кг.

Ед.

Тройники 45° угол входа струи 45°

664554

50×40

1,1

шт.

663004

50×50

1,4

шт.

663034

70×50*

1,6

шт.

235152

80×50

1,8

шт.

663064

70×70*

2,3

шт.

235154

80×80

2,4

шт.

663094

100×50

2,5

шт.

663124

100×70*

3,3

шт.

235156

100×80

3,3

шт.

663154

100×100

4,2

шт.

663184

125×50

3,4

шт.

663214

125×70*

4,3

шт.

235342

125×80

4,4

шт.

663244

125×100

5,2

шт.

663274

125×125

6,4

шт.

663334

150×70*

5,6

шт.

235415

150×80

5,9

шт.

663364

150×100

6,8

шт.

663394

150×125

8,0

шт.

663444

150×150

9,2

шт.

663484

200×70*

8,1

шт.

235416

200×80

8,5

шт.

663514

200×100

10,0

шт.

663544

200×125

11,9

шт.

663574

200×150

13,3

шт.

663604

200×200

17,2

шт.

663634

250×100

15,4

шт.

664504

250×125

17,7

шт.

664514

250×150

20,2

шт.

663644

250×200

25,1

шт.

663654

250×250

31,5

шт.

663664

300×100

22,0

шт.

664524

300×125

23,9

шт.

664534

300×150

26,9

шт.

664444

300×200

34,0

шт.

663674

300×250

42,1

шт.

663684

300×300

50,1

шт.

* снимается с производства
диаметр свыше 300 по запросу

Крестовина 70° SML DIN 19522

Артикул

DN

Кг.

Ед.

Крестовина 70°

663864

100x100x100

3,5

шт.

663954

125x100x100

5,0

шт.



Крестовина одноплоскостная 88° SML DIN 19522

Артикул

DN

Кг.

Ед.

Крестовина 88° одноплоскостная угол входа струи 45

663814

100x50x50

2,2

шт.

663844

100x70x70*

2,7

шт.

237353

100x80x80

3,2

шт.

663874

100x100x100

3,2

шт.

664184

150x100x70*

6,3

шт.

664084

150x100x100

7,1

шт.



Крестовина двухплоскостная 88° SML DIN 19522

Артикул

DN

Кг.

Ед.

Крестовина 88° двухплоскостная

угол входа струи 45

235850

80×80

2,2

шт.

662044

100×70*

2,7

шт.

236346

100×80

2,9

шт.

662034

100×100

3,4

шт.

662024

125×70*

3,7

шт.

235846

125×80

4,2

шт.

662014

125×100

5,0

шт.

664434

150×100

7,1

шт

* снимается с производства

Ревизия с круглой крышкой SML DIN 19522

Артикул

DN

Кг.

Ед.

Ревизия с круглой крышкой для стояков

669580

50

2,3

шт.

669583

70*

2,9

шт.

235166

80

3,1

шт.

669586

100

5,0

шт.

* снимается с производства
С уплотнением из EPDM в соответствии DIN 4060

Ревизия с прямоугольной крышкой SML DIN 19522

Артикул

DN

Кг.

Ед.

Ревизия с прямоугольной крышкой для стояков и магистральных трубопроводов

669624

100

7,6

шт.

669627

125

10,3

шт.

669630

150

14,5

шт.

669633

200

22,0

шт.

669612

250

36,5

шт.

669615

30

51,0

шт.

DIN100–DN200 с уплотнением из EPDM в соответствии DIN4060
DN250–DN300 с шестью герметичными винтами и плоской прокладкой из EPDM

Заглушка SML DIN 19522

Артикул

DN

Кг.

Ед.

Торцевая заглушка (пробка)

665504

50

0,2

шт.

665514

70*

0,4

шт.

235163

80

0,5

шт.

665524

100

0,5

шт.

665534

125

1,1

шт.

665544

150

1,7

шт.

665554

200

3,1

шт.

665564

250

6,0

шт.

665574

300

9,5

шт.

* снимается с производства

Заглушка герметичная SML DIN 19522

Артикул

DN

Кг.

Ед.

Торцевая заглушка SML из чугуна с прижимными скобами и резиновым уплотнением из EPDM

664804

100

1,1

шт.

664814

125

1,5

шт.

664824

150

2,1

шт.

664834

200

3,3

шт.



Сифон (гидрозатвор) SML DIN 19522

Артикул

DN

Кг.

Ед.

Сифон

669562

50

2,8

шт.

669563

70*

5,0

шт.

235165

80

5,8

шт.

669564

100

8,5

шт.

669565

125

13,0

шт.

669566

150

19,5

шт.

669567

200

33,7

шт.

Сифоны от DN 50 до DN 200 на стороне подвода могут подкючаться горизонтальным или вертикальным способами.
Сток, благодаря коленам, может быть направлен в различные стороны. Незадействованный впускной патрубок закрывается поставляемой в комплекте заглушкой с прессованным уплотнением.

Фланцевая соединительная деталь SML DIN 19522

Артикул

DN

Кг.

Ед.

Фланцевая соединительная деталь

665934

100

5,8

шт.

665944

125

8,0

шт.

665954

150

9,8

шт.

665964

200

14,5

шт.

Поставляется без винтов и уплотнений
8 отверстий, PNG / PN10 в соответствии EN1092-2

Соединительные элементы для трубопроводов

Соединитель Dukorapid

Артикул

DN

Кг.

Ед.

218592

50

шт.

218593

70

шт.

235494

80

шт.

214405

100

шт.

218594

125

шт.

218595

150

шт.

659556

200

шт.

659623

40

шт.

Соединитель

с одним винтом

Материал металлического кожуха

стабилизированная хромистая сталь 1.4510 / 11 по DIN10088

Материал соединительных частей

соединитель 1.4301, винт, шайба, квадратная гальванизированная
шайба, покрыты желтым хромом

Материал уплотнения

EPDM без силикона

Осевая нагрузка

до 0,5 бар

Размер винта

винт imbus; DN 40: M5; DN 50-150: M8; DN 200: M10;

Момент затяжки

DN 50-150: 10-20 Nm
DN 40 и 200: до схождения головок (блочный монтаж)

Маркировка

имеет маркировку W2 на металлическом кожухе



Соединитель Rapid inox

Артикул

DN

Кг.

Ед.

234826

50

шт.

234827

70*

шт.

235472

80

шт.

234828

100

шт.

234829

125

шт.

234830

150

шт.

234831

200

шт.

234832

250

шт.

234833

300

шт.

Одновинтовой соединитель (DN250 и DN300 два винта) для монтажа в почве без дополнительной коррозионной защиты и для установки на открытом воздухе.
Внимание: особо агрессивные среды требуют дополнитепьной коррозионной защиты (защитный рукав)

Материал металлического кожуха

аустенитная хромо-никелевая сталь 1.4571 го EN 10088

Материал соединительных частей

аустенитная хромо-никелевая сталь 1.4571 no EN 10088 винт, шайба, гайка А4

Материал уплотнения

EPDM. NBR по запросу для сточной воды, содержащей масло, животные жиры,
растворители или бензин

Осевая нагрузка

DN40–DN200 до 0,5 бар DN250–DN300 до 0.3 бар

Размер винта

с головкой под шестигранный торцевой ключ DN40; DN5050: M8; DN200: M10

Момент затяжки

до тех пор, пока соединительные головки не сойдутся

Маркировка

имеет маркировку W5 на металлическом кожухе



Соединитель Norma Rapid

Артикул

DN

Кг.

Ед.

 659623 40

шт.

 659494 50

шт.

 235340 80

шт.

 659493 100

шт.

 659496 125

шт.

 659497 150

шт.

 659556 200

шт.

* максимальные размеры после установки

Соединитель

с одним винтом

Материал металлического кожуха

W2, стабилизированная хромистая сталь 1.4510 / 11 по DIN10088

Материал соединительных частей

замок 1. 4301, винт, подкладка и оцинкованная хромированная четырехгранная гайка желтого цвета

Материал уплотнения

ЭПДМ. Под заказ может поставляться НБР устойчивый к воздействию стоков с содержанием масла, жира, растворителей.

Осевая нагрузка

до 0,5 бар

Размер винта

винты imbus; DN 40: M5; DN 50-150: M8; DN 200: M10;

Момент затяжки

до схождения головок

Номер немецкого  сертификата

ABP № P-110002011



Соединитель CV

Артикул

DN

Кг.

Ед.

659436

50

шт.

659437

70

шт.

659523

80

шт.

659438

100

шт.

659439

125

шт.

659440

150

шт.

659441

200

шт.

659465

250

шт.

659466

300

шт.

Двухвинтовой соединитель. Металлический кожух полностью раскрывается для монтажа, что дает дополнительные удобства при монтаже в ограниченном пространстве.

Устойчивость

имеет маркировку W2 на металлическом кожухе

Материал металлического кожуха

стабилизирования хромистая сталь, номер материала 1. 4510 / 11 по EN 10088

Материал соединительных частей

гальванизированная сталь

Материал уплотнения

EPDM

Размер винта

шестигранная головка со шлицом DN 500: М6; DN10000: М8

Момент затяжки

ручная затяжка

Маркировка

имеет маркировку W2 на металлическом кожухе



Соединитель Connect-G inox

Артикул

DN

Кг.

Ед.

234843

50

шт.

234844

70

шт.

235482

80

шт.

234845

100

шт.

234846

125

шт.

234847

150

шт.

234848

200

шт.

234849

250

шт.

234850

300

шт.

234851

400

шт.

234852

500

шт.

234853

600

шт.

Соединитель, сопротивляющийся осевой нагрузке для установки в почве на открытом воздухе (G).
Внимание: для особо агрессивных сред требуется дополнительная защита (защитный рукав)!

Материал металлического кожуха

аустенитная хромо-никелевая сталь

Материал соединительных частей

аустенитная сталь

Материал уплотнения

EPDM. NBR по запросу для сточной воды, содержащей масло, животные
жиры, растворители или бензин

Размер винта

DN50: М8; DN 70–DN100; М10; DN 125–DN150: М12; DN 200–DN600: М16

Момент затяжки

как указано на соединителе

Маркировка

имеет маркировку W5 на металлическом кожухе



Соединитель Connect-S

Артикул

DN

Кг.

Ед.

234843 S

50

шт.

234844 S

70

шт.

235482 S

80

шт.

234845 S

100

шт.

234846 S

125

шт.

234847 S

150

шт.

234848 S

200

шт.

234849 S

250

шт.

234850 S

300

шт.

Соединитель, сопротивляющийся осевой нагрузке для установки в помещении

Материал металлического кожуха

аустенитная хромо-никелевая сталь

Материал соединительных частей

гальванизированная сталь

Материал уплотнения

EPDM. NBR по запросу для сточной воды, содержащей масло, животные
жиры, растворители или бензин

Осевая нагрузка

DN50–DN400: до 10 бар; DN500: до 6 бар; DN600: до 4 бар

Размер винта

DN50: М8; DN 70–DN100; М10; DN125–DN150: М12; DN 200–DN600: М16

Момент затяжки

как указано на соединителе

Маркировка

имеет маркировку W5 на металлическом кожухе



Соединитель Düker Kombi-grip (Kralle)

Артикул

DN

Кг.

Ед.

235360

50

шт.

235361

70

шт.

235498

80

шт.

235280

100

шт.

235315

125

шт.

235316

150

шт.

235281

200

шт.

Дополнительный хомут для противодействия осевой нагрузке. Применяется со всеми соединителями Rapid и CV / CE.

Материал металлического кожуха

DN40–DN200: 1.4510 / 11 гальванизированная сталь

Материал соединительных частей

DN40–DN200 гальванизированная сталь покрытая желтым хромом 8μ 8.8

Устойчивость к воздействию продольных сил

устойчивость к осевым нагрузкам; DN 250-300: до 1 бар

Осевая нагрузка

DN40: винт с круглой головкой с шестигранником под торцевой ключ MS; DN50

Размер винта

DN70 винт с круглой головкой с шестигранником под торцевой ключ с шайбой
М8хЗО; DN100–DN150 винт с круглой головкой с шестигранником под торцевой
ключ с шайбой М10х35; DN200 оцинкованный винт с шестигранной головкой
с шайбой с самоблокирующейся гайкой М10хЗО

Момент затяжки

DN40 до тех пор пока части не сомкнутся; DN50–DN70 235 Nm; DN80 258 Nm;
DN100 250 Nm; DN200 505 Nm



Соединитель Усиливающие Универсальный

Артикул

DN

Кг.

Ед.

237465

50

шт.

237466

80

шт.

237467

100

шт.

237468

125

шт.

237469

150

шт.

237470

200

шт.

239686

250

шт.

239632

300

шт.

Усиливающий Универсальный соединитель предназначен для систем Rapid CV и CE прокладываемых в грунте, а также на открытом воздухе. Рекомендации: в случае особенно агрессивного грунта  может возникнуть необходимость использования дополнительной антикоррозийной защиты (например, термоусадочной муфты).

Материал металлического кожуха

W2, стабилизированная хромированная сталь, 1.4510/11 по стандарту DIN EN 10088 уплотненное кольцо 1.4310 по стандарту DIN EN 10088

Материал соединительных частей

сталь с покрытием поверхности

Осевая нагрузка

DN 50-123: до 10 бар; DN 150-200: до 5 бар; DN 250-300: до 3 бар (Внимание: плотность для CV/CE в описании!).

Размер винта

с гальваническими головками, с шестигранным внутренним отверстием; DN100–DN150: M10; DN200–DN300: М12;

Момент затяжки

до полного схождения



Соединитель Record-Kralle

Артикул

DN

Кг.

Ед.

659550

50

шт.

659551

70

шт.

659552

100

шт.

659553

125

шт.

659554

150

шт.

659555

200

шт.

Дополнительный хомут для противодействия осевой нагрузке. Применяется с соединителями Rapid

Материал металлического кожуха

DC 03 С390 с закаленными зубьями

Материал соединительных частей

направляющие, пластины с резьбой и винты гальванизированная сталь

Осевая нагрузка

DN40–DN100 до 10 бар DNN125–DN150 до 5 бар; DN200 до 3 бар

Размер винта

DN40-70: M8; DN100-150: М10; DN200: М12;

Момент затяжки

DN40-70: 12-15 Nm; DN100: 25-30 Nm; DN125-150: 30-35 Nm; DN200: 60-65 Nm



Соединитель SVE

Артикул

DN

Кг.

Ед.

659468

50

шт.

235483

80

шт.

659478

100

шт.

659479

125

шт.

659480

150

шт.

659481

200

шт.

Муфтовый соединитель для установки в почве

Материал кожуха

полипропилен СО

Материал соединительных частей

–

Материал уплотнения

уплотнительное кольцо NR-SBR

Осевая нагрузка

–

Размер винта

–

Момент затяжки

–



Соединитель EK Düker Fix

Артикул

DN

Кг.

Ед.

100270

50

шт.

100271

70

шт.

236756

80

шт.

235346

80**

шт.

100272

100

шт.

100273

125

шт.

* * пластиковые соединители допускаются только для подключения унитаза DN90 и чугунных труб DN80!

Для присоединения труб из других материалов к канализационным трубам из питейного чугуна

Материал соединителя

ЕРDМ

Материал соединительных частей

Лента из хромированной стали 1. 406Винты из хромированной стали Cq 15

Осевая нагрузка

Размер винта

Продольный винт диаметром 7

Момент затяжки

DN50–DN125: 2 Nm
Глубина вставкиDN50: 42 мм; DN70: 55 мм; DN80: 550 мм; DN100: 65 мм; DN125: 75 мм



Соединитель Konfix Multi

Артикул

DN

Кг.

Ед.

100030

100

шт.

Для присоединения труб из других материалов к канализационным трубам из литейного чугуна
До трех присоединяемых труб

Материал соединителя

ЕРDМ

Материал соединительных частей

Обжимная лента из хромированной стали 1. 406
Винты из хромированной стали Cq15

Осевая нагрузка

Размер винта

Продольный винт диаметром SW7

Момент затяжки

5+0,5 Nm



Соединитель Multiquick

Артикул

DN

Кг.

Ед.

234859100×70

шт.

Переходный соединитель для соединения безраструбной чугунной канализации DN 100 или чугунной раструбной канализации DN 100 с максимальным наружным диаметром 115 с трубами из другого материала с наружным диаметром 7210

Материал соединителя

ЕРDМ

Материал соединительных частей

Обжимная лента из хромированной стали 1. 406
Винты из гальванизированной стали

Осевая нагрузка

Размер винта

продольный винт диаметром SW7

Момент затяжки

5+0,5 Nm



SML Pipe Factory, Эпоксидная подкладка для труб Beisai

Описание продукта

Челевая эпоксидная труба, соответствующая до DIN19522/EN877/BS EN877/ISO6594

Материал: CAST IRAD с FLAICE GRIVETINE

: : : . GJL-150 согласно EN1561

Покрытие: SML,KML,BML,TML

Размер: DN40-DN300

Beisai 0004 и фитинги от DN 50 до DN 300 , частично до DN 400. Трубы SML некоторые пользователи также называют трубами SMU .

Чугун – классический материал для бытовых канализационных труб.

SML – с 1982 года система чугунных безраструбных труб полностью заменила раструбные дренажные трубы. Трубы

СМЛ (СМУ) подходят для прокладки внутри зданий. Трубы и фитинги SML также можно без проблем укладывать в бетон, так как коэффициент расширения чугуна и бетона по длине очень похож, а бетон защищает чугун от коррозии.

Трубы SML также могут быть установлены снаружи зданий (как водосточная труба) или, например, в подземных паркингах.

Снаружи трубы SML можно окрашивать обычными системами покрытий.

Внутренняя поверхность труб SML имеет полностью сшитое эпоксидное покрытие цвета охры, которое значительно превосходит требования стандарта EN 877.

Фитинги SML имеют эпоксидное покрытие одинакового качества внутри и снаружи, но также красновато-коричневого цвета для адаптации к внешнему цвету труб.

Благодаря высокому уровню качества в системах SML, эти чугунные трубы используются для наиболее важных

участков трубопроводных систем в канализационной системе здания (водосточные трубы, коллекторные трубы и коробчатые внутренние

дождевые водосточные трубы).

Трубы SML покрыты красновато-коричневым грунтовочным покрытием толщиной 40 мкм в соответствии со стандартом

DIN EN 877, которое может быть перекрашено любым стандартным цветным лаком или отделкой, имеющейся в продаже. На внутренней стороне

покрытие напылено полностью сшитым эпоксидным материалом цвета охры (120 мкм),

Таким образом, защищая трубу от агрессивных бытовых стоков

Найдите изготовленные на заказ трубы и фитинги SML, которые можно использовать для различных конкретных целей. Эти аксессуары в основном рассматриваются как один из ведущих аспектов модернизированной водопроводной системы, вы можете связаться с нами, мы можем дать вам несколько советов по поводу sml pipe.

Трубы и фитинги BEISAI SML имеют стандартное качество и специально разработаны с использованием чугуна.





Ду Внешний диаметр DE (мм) Толщина стенки (мм) T Удельный вес Длина L
Номинальная стоимость Допуск Номинальное значение Минимальное значение кг/шт (мм)
40 48 +2  -13. 0 2,5 12,90 3000+/-20
50 58 3,5 3,0 13.00
70 78 3,5 3,0 17,70
70 75 3,5 3,0 17,70
75/80 833,5 3,0 18,90
100 110 3,5 3,0 25,20
125 135 +2  -2 4,0 3,5 35,40
150 160 4,0 3,5 42,20
200 210 +2,5  -2,5 5,0 4,0 69,30
250 274 5,5 4,5 99,80
300 326 6,0 5,0 129,70

Чугунные канализационные трубы DIN19522/EN877серого цвета , изготовленные по центробежной технологии, которые используются в системе дренажных канализационных и вентиляционных каналов через гибкую связь. которые имеют следующие преимущества:

— Плоская прямая, ровная стенка трубы, легкая, тяжелая.

—высокая прочность и плотность

—высокая гладкость внутренней и внешней поверхности, отсутствие дефектов литья,

—легкий монтаж, простота обслуживания, длительный срок службы,

—огнестойкость и огнестойкость

— Бесшумный

SML Надземные дренажные/почвенные, вентиляционные и дождевые трубы

1= Двухкомпонентное эпоксидное покрытие

2= Чугун

3 = антикоррозионная грунтовка или покрытие на основе эпоксидной смолы

Внутренняя окраска: Двухкомпонентное покрытие на основе эпоксидной смолы желтого цвета RAL 1021 со средней толщиной в сухом состоянии 120 микрон.

Внешняя окраска: Антикоррозийная грунтовка, красный цвет RAL 2001, средняя толщина в сухом состоянии 60 микрон.

или Двухкомпонентное покрытие на основе эпоксидной смолы красного цвета RAL2001 со средней толщиной в сухом состоянии 100 микрон

1= Двухкомпонентное эпоксидное покрытие

2= Чугун

3= Черный антикоррозийный грунт

Внутренняя окраска: Двухкомпонентная эпоксидная смола желтого цвета RAL 1021 со средней толщиной в сухом состоянии 120 микрон.

Внешняя окраска: Антикоррозионная грунтовка черного цвета со средней толщиной в сухом состоянии 60 микрон.

1= Двухкомпонентное эпоксидное покрытие

2= Чугун

3= Зеленая антикоррозионная грунтовка 120 мкм.

Внешняя окраска: Антикоррозийная грунтовка Зеленого цвета со средней толщиной в сухом состоянии 60 микрон.

Упаковка и доставка



Чугунная дренажная труба и фитинги SML

Исследовать

0/5 (0)

Чугун – классический материал для бытовых канализационных труб.Чугун – классический материал для бытовых канализационных труб.

С 1982 года чугунная беструбная система полностью заменила дренажную трубу с раструбом. Проверенный и проверенный материал труб, удобные в обращении фитинги и надежные муфты позволяют создать компактную, безотказную и долговечную систему труб, полностью отвечающую высоким требованиям современного уровня жизни и современным техническим требованиям здания. . В то же время он отвечает многим критическим требованиям безопасности, таким как звукоизоляция и противопожарная защита. Благодаря высокому уровню качества систем SML, эти чугунные трубы используются для наиболее важных участков трубопроводных систем в системе водоотвода здания (водосточные трубы , сборные трубы и коробчатые внутренние водосточные трубы).

Теги

  • Чугунная дренажная труба SML и фитинги
Технические характеристики
  • Плотность: Прибл. 7,2 кг/дм³ (71,5 кН/м³) Прочность на растяжение ≥ 150 МПа для арматуры; ≥ 200 МПа для труб
  • Прочность на сжатие: ок. В 3-4 раза больше значения прочности на растяжение
  • Прочность на сдвиг: ок. В 1,1–1,6 раза выше значения прочности на растяжение
  • Прочность на раздавливание: (Пиковая прочность на сжатие) ≥ 350 МПа
  • Модуль упругости: от 8•104 до 12•104 Н/мм²
  • Коэффициент Пуассона: ~(0,3)
  • Коэффициент теплопроводности: 50-60 Вт/мК (при 20ºC)
  • Теплостойкость: Как система, SML соответствует классу огнестойкости A2, а сам чугун имеет рейтинг A1 согласно EN 13501 – негорючесть.
  • Коэффициент линейного расширения: Только 0,0105 мм/мК (от 0 до 100º C), более или менее похоже на бетон; может быть установлен в бетоне без каких-либо затруднений.
  • Химическая стойкость: SML обладает высокой устойчивостью к бытовым сточным водам со значением pH от ph3 до ph22
Отправить запрос
