виды, устройство и монтаж дымовой трубы своими руками

Здравствуйте, уважаемый читатель! В сегодняшней статье мы рассмотрим такой важный элемент системы отопления, как дымоход металлический. Вы узнаете, как устроены дымоходы, познакомитесь с разнообразием их видов и конструкций, особенностями монтажа, рекомендациями специалистов.

Что это такое и для чего он нужен

Данное устройство предназначено для вывода дыма и газов из нагревательных приборов во внешнюю среду. Оно представляет собой дымовой канал различной формы и площади сечения.

Другой важной функцией канала является обеспечение должной тяги в топливной системе.

Дымоудаляющие конструкции обязательно нужны для печей, каминов, газовых котлов.

Ранее, при преобладании печного отопления, они возводились в основном из кирпича. С появлением газовых агрегатов широкое распространение получили стальные дымовые трубы.

Как устроен дымоход

Основу металлического дымоотвода составляют трубы из металла разной длины. Конструкция позволяет легко соединять их раструбным методом. Для изгибов трубопровода предназначены колена и тройники. Крепежом служат обжимные хомуты, кронштейны.

Сверху устанавливают оголовок. Он предохраняет отвод от снега и дождя, служит для увеличения тяги, украшения крыши.

Эффективную работу обеспечивают также подставки, патрубки, дефлекторы, искрогасители и другие детали, требующиеся для монтажа дымоудаляющего устройства.

Принцип работы

В основе работы дымоотвода положен эффект тяги, который создается от разности температур внизу и вверху дымопровода. Горячий воздух всегда легче холодного, поэтому он поднимается к верху.

Чем сильнее разность температуры воздуха внутри печи и на улице, чем выше высота отвода, тем сильнее тяга.

Виды и конструкции

По виду конструкций металлические дымоходы подразделяют на:

  • одностенные. Используют в качестве временных отводов, например, для печи в банях;
  • двуслойные, получившие название «сэндвич». Они состоят из внутренней и внешней труб, между которыми прокладывается утеплитель;
  • коаксиальные дымоотводы. Конструкция из двух каналов, осуществляющая одновременно вывод дыма и подачу кислорода в топку. Используется только для отопительных приборов с закрытой камерой сгорания.

Различают также:

  • прямые дымоходы. Они устанавливаются вертикально и выводятся через крышу наружу;
  • боковые пристяжные. Выводятся с помощью колена наружу и монтируются по стене дома;
  • боковые внутренние выходят в дымовую шахту, встроенную в стене, или сами встраиваются в несущую стену дома.

Стальные дымоотводы делают из различных металлов.

Из черной стали

Дымоходы из этого материала имеют низкую стоимость. Они обладают не самыми лучшими прочностными характеристиками, но могут стабильно выдерживать температуру до 500C.

Для увеличения срока службы применяют эмалированные изделия, трубы с утолщенными стенками. Дымоотводы такого вида устанавливают чаще на дачах, в банях, где отопительные приборы используются не так интенсивно.

Из низколегированной стали

Небольшие добавки легирующих компонентов придают таким отводам повышенные коррозиостойкость и прочность. Способны выдержать рабочую температуру 1200 oC. Могут подключаться к очагам, работающим на твердом топливе.

Из оцинкованного железа

Трубы из этого материала практически не ржавеют, цена на них ниже, чем на нержавейку. Однако, существуют опасения об их отрицательном влиянии на здоровье человека. При температуре нагрева свыше 419С, цинк начинает выделять ядовитые испарения.

В связи с этим рекомендуется использовать оцинкованные изделия в системах с низкой рабочей температурой до 350С. Нет никаких противопоказаний для применения их в дымоудаляющих устройствах типа «сендвич». Здесь внутренний канал исполняется нержавейкой, внешний – оцинковкой.

Следует также заметить, что оцинкованный канал, установленный без утепления, прослужит всего 1-2 отопительных сезона.

Из нержавейки

Данный вид стали имеет высокую жаропрочность и устойчивость к влиянию кислот и влаги. Дымопроводы из нержавеющей стали изготовляют как одинарного, так и двуслойного типа. Переносят температуру в пиковой нагрузке до 850 C.

Одинарные конструкции применяют в качестве внутренней части отводов и для гильзования кирпичных дымоходов. Изделие вставляют во-внутрь старого кирпичного канала и подсоединяют к патрубку котла.

Двуслойные утепленные дымоотводы стали самыми распространенными. Они хорошо задерживают тепло, благодаря чему стабильно обеспечивают должную тягу.

Какой лучше выбрать

Наилучшими техническими характеристиками и функциональностью обладают дымоотводы «сендвич», изготовленные из нержавейки. Их единственный минус – высокая цена.

Несколько дешевле обойдется утепленная двойная конструкция с внешней оцинкованной поверхностью.

Одностенный стальной в кирпичном футляре подойдет в регионах с умеренным климатом.

Преимущества и недостатки

К преимуществам металлических дымоотводов по сравнению с кирпичными относят:

  • легкость конструкции, вариативность сборочной конфигурации;
  • оптимальное соотношение цены, качества, удобства монтажа;
  • простой и быстрый процесс сборки и установки конструкции;
  • гладкую поверхность внутренних стен, на которых не задерживаются продукты горения.

У металлических дымоходов существуют ограничения, которые следует отнести к их недостаткам:

  • высокая стоимость отдельных конструкций из нержавейки;
  • невозможность использования при постоянных рабочих температурах свыше 500С;
  • за исключением нержавейки определенных видов, дымоотводы из других металлов сильно подвержены ржавчине.

Срок службы такого дымохода

Дымоходы из нержавеющего сплава AISI 321, обладающего наилучшим соотношением цена-качество, будут служить и дольше 30 лет.

Да и другие нержавеющие стали – надежные в плане долголетия материалы.

Одностенные стальные устройства прослужат не более двух отопительных сезонов.

Сделать самому или заказать

На первый взгляд обустройство дымохода может показаться простым делом. Но следует иметь в виду, что ошибки в проектировании и сборке дымопровода могут привести к появлению в доме угарного газа, спровоцировать пожар в деревянных перекрытиях, в лучшем случае, уменьшить КПД вашего отопительного устройства. Поэтому надежнее и проще всего заказать установку опытным профессионалам.

Советы по выбору

Выбор дымоудаляющего устройства обусловлен типом отопительного прибора. Следует определить мощность аппарата, его максимальную рабочую температуру, рассчитать диаметр будущего дымоотвода.

Далее определяются с конфигурацией – устройство будет прямой или боковой формы.

Коаксиальный дымоход подойдет только для котла с закрытой камерой сгорания.

Строительные нормативы

Возведение дымоудаляющего устройства требует соблюдения строительных правил, изложенных в СНиП.

Перечислим основные из них:

  • высота прямого дымохода для обеспечения нормальной тяги должна быть не менее 5 метров;
  • над коньком крыши он должен возвышаться на 50 см, а находиться от него на расстоянии 150 см;
  • соединения труб в выходных или проходных отверстиях стены и перекрытий запрещены;
  • диаметр дымового канала не должен быть уже Ø выходного узла нагревательного агрегата;
  • пристяжные дымоходы не должны иметь более трех изгибов на всей протяженности канала.

Требования пожаробезопасности

Главное требование – все места сопряжения дымового прохода с деревянными конструкциями (стеной, перекрытием) обязательно изолируются несгораемым материалом.

В противопожарных целях на оголовок дымопровода надевают искрогаситель, рекомендуемый производителем.

Сила тяги

Тяга прямого дымового канала зависит от его диаметра и высоты. Для правильного подбора этих параметров пользуются специальной таблицей. Высота в 5 м считается оптимальной.

Для горизонтальных пристяжных каналов длина, обеспечивающая тяговое усилие – 3 метра.

При сочетании и тех и других участков, рекомендуют увеличивать высоту трубы на один метр на каждый метр горизонтального участка.

Чтобы усилить тягу, можно применить один их следующих вариантов:

  • нарастить высоту отвода над крышей;
  • прикрепить на оголовок специальный флюгер;
  • использовать электрический дымосос.

Изготовление и установка дымохода своими руками

Правильный выбор и грамотная установка готового комплекта дымохода имеет важное значение для его дальнейшего функционирования. Разумно будет поручить такую работу профессионалам. Если вы имеете соответствующие навыки и уверены в своих силах, собрать и установить дымоудаляющее устройство можно самостоятельно.

Процесс установки включает следующие этапы:

  1. определение конфигурации дымохода;
  2. расчет необходимого размера труб в зависимости от мощности и размера выходного патрубка отопительного прибора;
  3. разметка проходных отверстий на стене и перекрытиях;
  4. просверливание данных отверстий;
  5. укладка в них термоизоляции;
  6. присоединение начального участка трубы к нагревательному прибору;
  7. сборка и крепление узлов дымопровода, вывод конечной части наружу;
  8. закрепление рукава в выходных отверстиях;
  9. установка на конце дымохода ветрозащиты и элементов, предупреждающих образование конденсата и его замерзание на выходе трубы;
  10. отделка дымоотвода, как на крыше, так и изнутри.

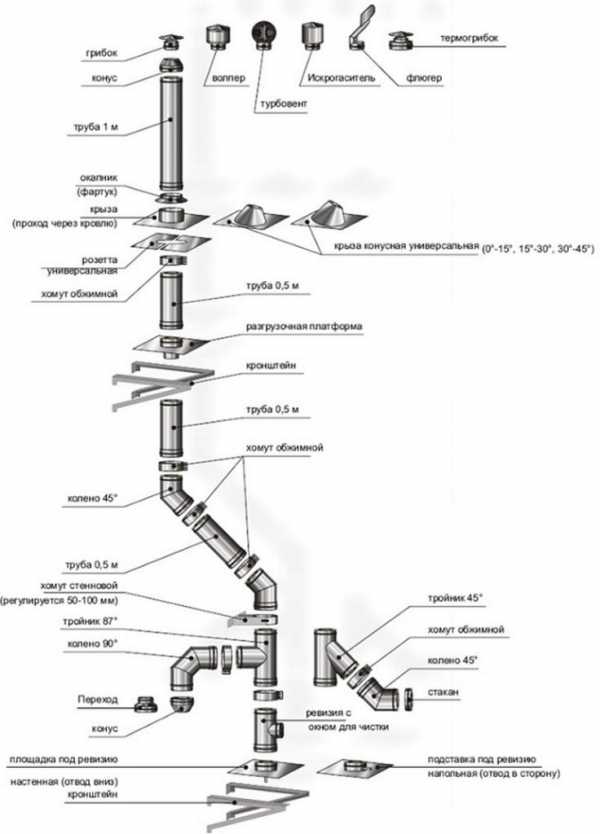

Чертеж и схемы

Расчет размеров

Определяем мощность нагревательного прибора.

Измеряем сечение выходного патрубка котла или печи.

По таблице рассчитываем размеры дымовой трубы:

Видео по монтажу

Данное видео подробно демонстрирует установку 5-метрового дымохода: https://youtu.be/-sllFRzPN30

Установка дымохода в частном доме:

Особенности монтажа

Установку проектируют так, чтобы большая часть дымопровода находилась в помещении. Тем самым сокращают теплопотери.

Правильную сборку дымоотвода начинают от отопительного прибора. Соединения труб осуществляют раструбным методом: верхнюю деталь вставляют в нижнюю до защелки, если её нет – на половину диаметра канала.

Крепления к стене располагаются на шаге не менее 1,5 метра друг от друга. Отводы и тройники монтируются на отдельных кронштейнах.

Не допускается соприкосновение элементов конструкции с коммуникациями дома.

Частые ошибки и проблемы при установке

Малая высота дымоходного устройства. В результате теряется тяга.

Выход дымовой трубы должен быть выше вентиляционных каналов, если они сконструированы в одном блоке. Иначе возникает обратная тяга.

Выбор дымоотвода, руководствуясь только малой ценой. Одностенные трубы из черного металла, тонкая оцинковка подойдут только как временные устройства. Даже из нержавейки не все марки являются достаточно жаропрочными. Предпочтение надо отдавать сплавам, выдерживающим 700 oС и выше: AISI 304, 309, 316, 321.

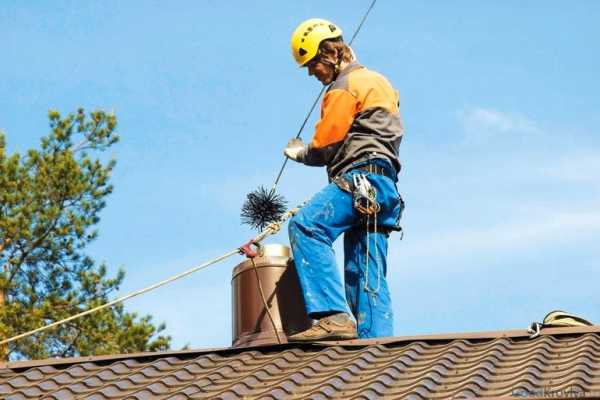

Обслуживание и чистка

Стальные дымоходы осматривают раз в году на предмет оценки общего состояния, проверяют крепления и соединения.

Перед отопительным сезоном проводят чистку. Причем для этого лучше воспользоваться порошком «Трубочист», который достаточно добавить в топку печи или камина, и его выделения при сгорании растворят загрязнения в трубе.

Советы специалистов

Самая высокая температура системы наблюдается в месте присоединения дымовода к теплогенератору. Поэтому начальная часть утепленного дымопровода должна быть неутепленной, из жаростойкого материала, чтобы не допустить перегрева.

Конденсатосборник лучше размещать внутри помещения. На улице в сильный мороз он может превратиться в лёд и разорвать ёмкость.

Традиционный грибок-зонтик плохо справляется с гашением искр, ветрозащитой. Взамен рекомендуется на верх прямой трубы устанавливать дефлектор, который фиксируется саморезами.

Как утеплить

Утепление дымохода – актуальная задача в условиях российского климата.

Для этого уже придумали систему сэндвича, когда на отводной канал надевается труба из утеплителя, а на неё – внешняя труба, выполняющая роль защитного короба.

Так называемая двуслойная система с утеплителем получила сейчас широкое распространение.

Подобную конструкцию можно смастерить самостоятельно. В качестве утеплителя применяется базальтовая вата, которая накладывается на внутреннюю часть, обматывается армированной сеткой и поверх надевается внешняя труба.

Заключение

Мы рассмотрели основные вопросы, связанные с функционированием дымоходов. Надеемся, что полученная вами информация принесет конкретную пользу. Желаем вам успехов в благоустройстве дома, подписывайтесь на наши статьи, делитесь своим опытом в соцсетях.

Загрузка...

vseotrube.ru

Дымоходы стальные и из черного металла

Дымоход – это труба, которая отводит продукты сгорания топлива в топке печи. Он создает естественную тягу и обеспечивает поступление воздуха. От правильного выбора дымохода или дымоходной трубы зависит функционирование печи в целом, пожаробезопасность и трудозатраты на обслуживание ее в будущем. Безусловно, растопка печи «по черному» давно канула в лета, да и такой способ не придется по душе при частой работе агрегата, особенно дома. В результате неправильной установки дымовой канал не справляется с выводом дыма наружу, возникнет задымление, обратная тяга и пожароопасная ситуация. Сейчас в продаже можно встретить трубы из различных материалов – шамотного кирпича, бетона, стекла и это еще не весь перечень. По соотношению цены и качества популярностью пользуются – дымоходы из черной стали.

Согласно данным статистики, самая частая причина пожара – неправильная установка и несвоевременное обслуживание дымоходов. Особое внимание нужно обращать на срок службы материала трубы и степень его износа. Сейчас традиционные дымоходы из кирпича уступают современным, выполненным из высококачественной стали.

Характеристики изделий из черной стали

Черная сталь – это обычная углеродистая сталь без легирующих добавок или допускается небольшая их примесь. Качества стали черного цвета для дымохода:

Положительные:

  • низкая цена;
  • легкость установки печи, без фундамента;
  • высокое качество материалов и надежность швов;
  • простота в обслуживании, сажа не остается на стенках.

Отрицательные:

  • низкая коррозийная стойкость;
  • срок службы примерно пять лет;
  • подходит для печей с неинтенсивной топкой (бани и камины).

Чтобы обеспечить наиболее оптимальный срок службы, необходимо выбрать низколегированную сталь, она более устойчива к появлению коррозии. Данная сталь относится к классу черных металлов, но наличие в ней хрома, молибдена и никеля примерно равно уровню содержания в нержавеющей стали. Для того чтобы дымоход из черной стали прослужил дольше, необходимо выбирать толстостенные изделия с минимальным количеством стыков.

Выбор дымохода

Лучше перед выбором дымохода проанализировать несколько источников из сети интернет или проконсультироваться с опытным печником. Всецело доверять продавцу-консультанту не стоит.

Признак некачественной продукции – это сварка шва. Шов должен быть «стык в стык», а не внахлест. Труба не может быть завальцована, иметь видимые расширения и сужения. Немаловажный фактор – это форма дымоходной трубы и её деталей. Ровная, без вмятин, стыковка элементов одного диаметра обязательно должна быть стык в стык, образуя хорошее сцепление частей. К дымоходу должны прилагаться соединительные хомуты, гарантийные чеки и инструкция по монтажу, эксплуатации и уходу. Обратите внимание на полноту сведений (фирма производитель, год производства).

Утеплитель, расположенный между трубами двухслойного дымохода, должен быть из качественного огнестойкого материала с высокой температурой спеканий волокон. Срез его должен быть ровным и гладким. Стоит обратить внимание, как забит утеплитель: неплотное заполнение – признак некачественного продукта.

При покупке также учтите следующие моменты:

  • тип монтажа и уход;
  • аэродинамические особенности;
  • совместимость с типом печи и топливным материалом;
  • тепловая проводимость.

Сравнение

По характеристикам дымоходы различаются:

  • Кирпичные – самые распространенные, но требуют сложной установки и постоянного ухода. Такие дымоходы не всегда подойдут современным печам.
  • Металлические – подразделяют на трубы черного цвета и нержавейку. Они схожи по параметрам, только у последней больше срок службы почти в два раза и выше устойчивость к коррозии.
  • Шамотные – срок службы около тридцати лет, устойчивость к коррозии. Но в некоторых случаях потребуется фундамент; подобные дымоходы долго нагреваются.
  • Стеклянные – высокий срок службы, простота использования и установки, низкая тепловая инертность, отсутствие конденсата. Высокая цена.

У каждого материала есть свои плюсы и минусы, поэтому при выборе следует отталкиваться от имеющейся (или желаемой) печи, а также от интенсивности ее использования.

Помимо основных характеристик имеется еще и ряд дополнительных. Изделия бывают одноконтурные или двухконтурные. Первые стоят дешевле, но и по качеству уступают, на них образуется конденсат. Принцип двухконтурной трубы – это труба в трубе, между ними проложен слой изоляции. Внутренняя труба по стандарту должна быть не менее 1 мм.

Устранение проблем

Если дым идет в помещение, возможно недостаточно длинный дымоход, по стандартам оптимальная длина для тяги составляет четыре с половиной метра (от выхода из печи до зонтика). Также возможной причиной является разреженный воздух в помещении. Обеспечьте к печи достаточный приток воздуха.

Конденсат – недостаточное утепление дымохода. Если боитесь потерять тепло, то нужно быть готовым к другим более серьезным проблемам (грязь, копоть, порча имущества, сокращение срока службы дымохода).

Чтобы проблем не возникло, специалистами выработаны соответствующие меры:

  • Для каждой печи предусматривается своя труба, совмещение одного дымохода для нескольких очагов не допустимо.
  • Площадь сечения трубы не должна быть меньше площади патрубка агрегата.
  • Высота трубы по всей длине должна быть не менее пяти метров (для печи), восьми метров (для открытого камина), десяти метров (для закрытого камина).
  • Если предусмотрены наклоны, то радиус изгиба должен быть 45 градусов.
  • Стыки звеньев (для насадных труб из металла) не должны быть замурованы в перекрытия.
  • Любая труба должна вовремя очищаться от сажи.

При монтаже дымохода из металла могут возникнуть «неожиданные» сюрпризы, связанные с тем, что дымоход может располагаться не строго вертикально, либо иметь в конструкции стыки. На самом деле дымоход – не просто труба, для его установки потребуется ряд элементов.

Тройник – упрощает чистку дымохода, за счет съемного стакана в низу. Используется при сгибе трубы.

Колена – используются для обвода потолочных балок или при смене направления.

Патрубок проходной – выполняет защитную функцию, устанавливается в отверстие в потолке и чрез него проходит дымоход. Труба не должна иметь швов или стыков в месте, где проходит через патрубок.

Кронштейн стенной – для крепления и фиксации трубы к стене дома. Расстояние между крепежами примерно два метра.

Крышная разделка – для защиты и герметизации вывода трубы через кровлю. Она представляет собой конус с приваренным листом из металла.

Выводы

Для оптимального срока службы не стоит халатно относиться к выбору и установке дымоходной трубы. Для редкого использования подойдет труба из черной стали, например, для дачи или бани. Для каминов, используемых в качестве отопления, или для частого приготовления пищи лучше выбрать нержавейку. Солидные конструкции из кирпича предусматривают дымоход кирпичной кладки, но в некоторых моделях возможна облицовка кирпичом. Для частого использования следует остановить свой выбор на двухконтурных трубах из металла.

poluchi-teplo.ru

какую лучше выбрать для устройства дымоотвода

Монтаж печи или камина предполагает обустройство системы удаления дыма. В этом вопросе мало выбрать правильные трубы для дымохода, необходимо еще соблюсти массу строительных и противопожарных правил. Иначе эксплуатация отопительного оборудования будет малоэффективной и небезопасной.

Допущенные при установке дымоотвода ошибки не только снижают отдачу от работы топки, но и могут привести к трагедии. В нашем материале речь пойдет о том, как избежать самых распространенных ошибок при монтаже. Кроме того, мы расскажем, как правильно выбрать трубы для дымоходов.

Содержание статьи:

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при . В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Галерея изображений

Фото из

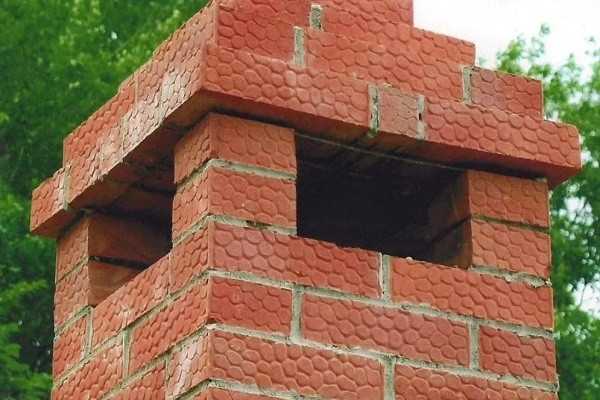

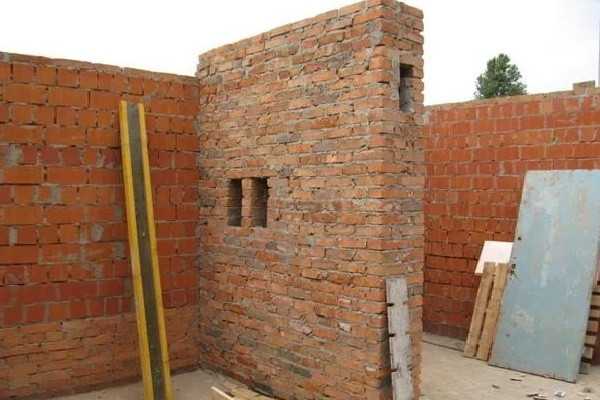

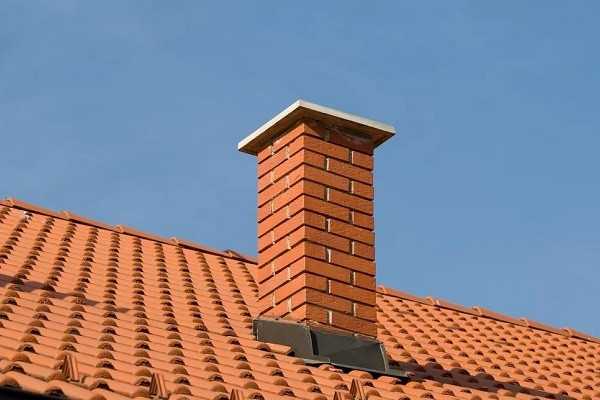

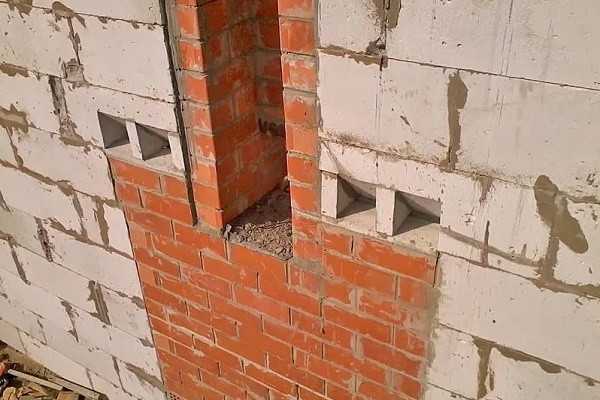

Дымоходная труба из кирпича

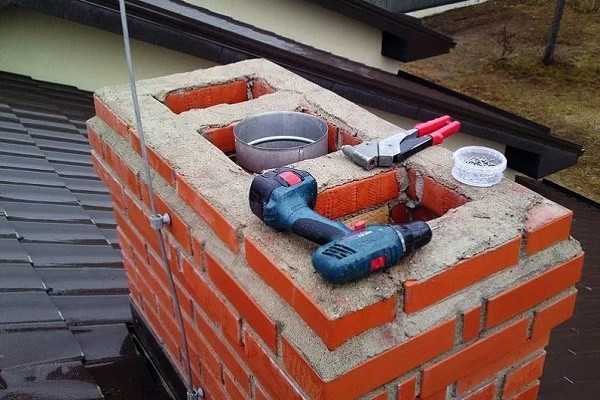

Кирпичный дымоход со стальной гильзой

Асбестоцементный дымоходный канал

Блочный керамический дымоход

Металлические трубы прямоугольного сечения

Трубы из нержавейки заводского производства

Дымовая труба выполнена из оцинкованной стали

Металическая дымовая труба типа сэндвич с утеплителем

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с или русской все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый , испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в .

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

  1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
  2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
  3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
  4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.
  5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
  6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
  7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
  8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Выбор материала дымоходной трубы

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

  1. С проходом сквозь чердачное перекрытие и крышу.
  2. С выводом за внешние стены и исключительно внутри строения.
  3. С проходом только через кровлю, в обход межэтажных перекрытий.
  4. С опорой прямо на котел или печь либо с креплением к стенам.
  5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Стояк дымоходной трубы может быть проложен во внешних и внутренних стенах дома, за фасадом и проходить по жилым комнатам

Сделать дымоотвод можно из:

  • кирпича;
  • железных или асбестовых труб;
  • керамики;
  • бетона;
  • жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 – традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми – расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Галерея изображений

Фото из

Оптимальной для движения дымовых газов формой кирпичного канала считается квадрат в сечении. Кирпич для кладки должен быть без сколов и трещин

Существенно большим сопротивлением отличается прямоугольная. Обе они уступают круглым трубами, из-за чего нередко дополняются металлическими или асбестоцементными гильзами

Дымоходную трубу из кирпича принято располагать как можно ближе к коньковому ребру крыши. Расположение в центре постройки позволяет обогревать помещения одним агрегатом все помещения

Труба, установленная отдельно от печи на отдельный или общий с печью фундамент, называется коренной. В нижней ее части устраивают отверстие для прочистки

Дымоход, установленный на перекрышу печки, т.е. уложенную сверху на стенки железобетонную плиту, и являющийся по сути его продолжением, называется насадным

Дымоходные каналы, сооруженные в стене, называются стеновыми. Устраиваются преимущественно в расположенных внутри постройки стенах, но при выполнении утепления могут сооружаться в наружных

Если стены сложены газосиликатными блоками, силикатным или щелевым кирпичом, то участки устройства дымоходов выкладываются полнотелым красным кирпичом

Для отвода дымовых газов каждый агрегат должен быть оборудован собственной трубой. Допускается объединенная прокладка обособленных вентиляционных и дымовых труб в одной кирпичной шахте

Оптимальная форма кирпичного дымохода

Прямоугольная в сечении дымовая труба

Приоритетное расположение трубы

Коренная дымовая труба из кирпича

Специфика устройства насадного кирпичного дымохода

Стеновые дымовые каналы в несущей конструкции

Закладка дымового канала глиняным кирпичом

Вентиляционные и дымовые каналы в одной шахте

Вариант #2 – оцинкованная и нержавеющая сталь

Оцинковка и нержавейка устойчивы к коррозии и агрессивной среде, образующейся при соединении конденсата и печных газов. Они имеют небольшой вес и не нуждаются в дополнительном фундаменте, для монтажа достаточно будет надежных крепежей к стене.

В продаже печные трубы из стали можно найти:

  1. Одностенные – без теплоизоляционного материала.
  2. Двустенные – сэндвичи с утеплителем между стальных стенок.

При монтаже стального дымохода снаружи фасада его обязательно нужно утеплять, иначе теплопотери и обильный конденсат сведут на нет все достоинства этого вариант. Теплоизоляцию используют на участках дымовой трубы, выходящих за пределы кровли и проходящих по неотапливаемому чердаку.

По стоимости комплектующих дымоход из нержавеющей или оцинкованной стали обойдется дешевле, нежели кирпичный и керамический аналоги.

Стальной дымоход – это конструктор из набора элементов, которые можно собрать различными способами и в разной конфигурации

Канал дымоотвода собирается из:

  • дождевого колпака;
  • тройников;
  • колен;
  • вставок с ревизионными люками;
  • прямых труб;
  • сборников для конденсата.

Все это надо просто смонтировать вместе, вставив одну секцию в другую и промазав стыки жаропрочным герметиком. Подобные дымоходы подходят практически ко всем типам топок и топлива. Оцинкованная и нержавеющая сталь без проблем десятилетиями выдерживает высокие температуры и воздействие сажи.

Гладкая поверхность стальных стенок оптимизирует отвод продуктов горения, исключает накопление сажи. Дымоотводы, устроенные из стальных труб, подходят для газовых, жидко- и твердотопливных печей. Металлические модули применяются для сооружения дымовой трубы полностью или частично с подключением ее к кирпичному каналу или установкой в виде вкладыша.

Галерея изображений

Фото из

Модульные детали для сборки дымохода

Преимущества круглого сечения дымохода

Специфика установки металлических труб

Допустимый уклон отвода дымохода

Пересечение кровли и перекрытия

Проход дымохода через несущую стену

Элементы для сборки сэндвич дымохода

Установка наружных дымоходных труб

Вариант #3 – дешевый асбестоцемент

Трубы из природного асбеста с цементом в качестве связующего материала стали широко применяться в нашей стране в советское время. Они были дешевы, долговечны и производились в большом количестве. В основном их использовали в сельском хозяйстве для мелиорации.

Изначально асбоцементные трубы не предназначались для монтажа дымоходов. Они для этого слишком хрупки и не переносят высоких температур. Однако вопрос цены во многих случаях играет немаловажную роль. Если под рукой есть дешевый материал, то его обязательно нужно использовать, нивелируя тем или иным способом проблемные места.

Асбестоцемент при температурах выше 300С может загореться, поэтому трубы из него разрешено устанавливать только на конечном участке дымохода и ни в коем случае сразу у печи

У асбестовых труб есть еще одна проблема – шероховатость стенок изнутри. Постепенно на них накапливается сажа, которая может загореться и попросту взорваться. Плюс при постоянном образовании внутри конденсата из смеси паров и окислов горения асбоцемент начинает разрушаться.

Материал этот дешев, но использование его для обустройства дымоходов сопряжено с сильным риском. Такие трубы следует чаще чистить. Однако проделать в них ревизионное отверстие невозможно, его надо будет предусмотреть на участке от печи до асбестоцемента.

Дымовые каналы из асбестоцементных труб выполняют в основном в насадном варианте. В приоритете наиболее простая схема устройства и вертикальное расположение всех элементов. При необходимости выполнить уклон применяются патрубки из невозгораемых материалов.

Вариант #4 – экзотика из керамики и бетона

Керамические дымоходы отличаются непревзойденной долговечность и высокой ценой. Им не страшны перегревы, агрессивность сажи и коррозия. У этих труб очень гладкие стенки, копоть на которой даже не задерживается.

При монтаже собираются так же, как стальные. Только вокруг них еще формируется короб из керамзитобетона. Такие трубы практически не нагреваются. Даже та малая часть тепла, что отдается инертной керамикой, поглощается керамзитобетонными стенками. Пожар в доме из-за прогорания подобного дымоотвода – это нонсенс.

Модульные дымоходы из керамических труб надежны и долговечны, однако на территории России они практически не выпускаются, поэтому имеют довольно высокую стоимость

Весит дымоходная конструкция из керамики и керамзитобетона намного меньше кирпичной кладки аналогичного предназначения. Но даже в этом случае для нее приходится делать отдельный небольшой фундамент.

Еще более массивное монолитное основание придется выполнять для дымохода из бетона. Этот вариант отведения дыма используется редко именно из-за сложности и трудоемкости изготовления конструкции. Необходимо будет устанавливать опалубку, а после ждать застывания бетонного раствора.

Галерея изображений

Фото из

Керамический сэндвич дымоход

Защитный кожух для дымового и вентканала

Тип сооружаемых дымоходов

Керамическая труба на фасаде

Типичные ошибки новичков и самоучек

На первом месте среди оплошностей – неправильная высота дымоходной трубы. Слишком высокий вариант создает избыточную тягувероятность опрокидываниязатягиванию дыма обратно в топку и помещение с печью. Оптимальными считаются 5–6 метров, но многое здесь зависит от размеров камеры сгорания и конфигурации дымоотвода.

Постоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.

Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в .

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Выводы и полезное видео по теме

Какие ошибки чаще всего допускаются при установке печей и дымоходов к ним:

Как класть дымоходные трубы из кирпича:

Как сделать дымоход из нержавейки:

Надежные трубы для дымоходов можно сделать из разных строительных материалов. Выбор вариантов достаточно обширен. Проще всего выполнить дымоотвод из стали, а дешевле из кирпича.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

После изучения материала остались непонятные моменты и хотелось бы их выяснить? Оставляйте, пожалуйста, свои комментарии внизу статьи. Здесь у вас также есть возможность сообщить интересные факты по теме статьи или поделиться собственным опытом с посетителями сайта.

sovet-ingenera.com

Стальные дымовые трубы

Ствол стальной дымовой трубы следует проектировать, как правило, состоящим из верхней цилиндрической и нижней конической частей.

Для свободно стоящих стальных труб соотношения размеров к общей высоте трубы должны удовлетворять следующим условиям: диаметр цилиндрической части - не менее 1/20; диаметр основания конической части - не менее 1/10; высота конической части - не менее 1/4.

Стальные дымовые трубы без футеровки высотой 60 м и более, а также футерованные трубы с отношением высоты трубы к диаметру более 20 должны проектироваться с оттяжками.

Расположение оттяжек по высоте трубы должно приниматься следующим: высота верхней части ствола трубы над оттяжками при одном ярусе оттяжек должна составлять от 1/3 до 1/4 общей высоты трубы, при двух ярусах - не более 1/5; расстояние между ярусами оттяжек должно быть равно 1/3 высоты трубы.

Стальные дымовые трубы высотой более 120 м должны быть раскреплены в нижней части жесткими подкосами. В качестве несущих конструкций допускается использовать решетчатые башни.

Цилиндрическую и коническую части стальной трубы следует, как правило, соединять встык без ребер. Толщина стенок трубы должна быть не менее 4 мм.

Верх цилиндрической части трубы следует усиливать горизонтальным ребром жесткости.

Футеровку стальных труб следует опирать на специальные горизонтальные кольцевые ребра, привариваемые к стенке трубы с внутренней стороны.

Ввод газохода в месте сопряжения с дымовой трубой должен иметь круглую, овальную или прямоугольную с закругленными углами форму, при этом в целях обеспечения равнопрочности сечения оболочку ствола следует усиливать приваркой листов по периметру выреза.

Марки сталей для дымовых труб должны приниматься в соответствии со СНиП II-23-81с отнесением отдельных элементов к следующим группам:

группа 2 - оболочка и ребра жесткости дымовой трубы;

группа 4 - ребра жесткости, опорные кольца, площадки, лестницы, ограждения.

Расчет элементов стальных конструкций дымовых труб и определение расчетных сопротивлений материалов при температуре конструкции 300 °С и менее следует производить по СНиП II-23-81.

Стальные дымовые трубы при критических скоростях ветра, вызывающих резонансные колебания сооружения, следует рассчитывать на усталость в соответствии с требованиями СНиП II-23-81. Проверке подлежат стыковые швы стальной оболочки дымовой трубы, при этом в расчете должно учитываться не менее 2 млн. циклов нагружения.

Стенки труб следует проверять на общую и местную устойчивость.

Сварные соединения стенки трубы должны быть проверены на знакопеременные циклические напряжения, возникающие при резонансных колебаниях трубы от действия ветровых нагрузок.

Место сопряжения цилиндрической и конической частей трубы, а также все места изменения толщины стенки трубы необходимо проверять на прочность с учетом дополнительных напряжений от краевого эффекта.

studfiles.net

Стальная дымовая труба 35 м


1. ИСХОДНЫЕ ДАННЫЕ

1.1 Настоящий проект выполнен на основании следующих документов:

- Технические здания на разработку рабочей документации;

- СП 16.13330.2011 Актуализированная редакция СНиП II-23-81* "Стальные конструкции. Нормы проектирования";

- СП 20.13330.2011 Актуализированная редакция СНиП 2.01.07-85* "Нагрузки и воздействия";

- Пособие по проектированию стальных конструкций (к СП 16.13330.2011 Актуализированная редакция СНиП II-23-81* "Стальные конструкции. Нормы проектирования")

1.2. Копирование, передача третьим лицам и применение его как в целом, так и частями, для других объектов строительства без письменного соглашения собственника запрещается.

1.3 Характеристика района строительства:

-место строительства                                                           г. Старый Оскол.

-расчетная снеговая нагрузка                                           180 кг/кв.м.

-ветровой район,тип местности                                         II, А

-нормативный напор ветра                                                0,30 кПа

1.4. За относительную отметку 0,000 принята отметка низа опорной базы дымовой трубы, что соответствует чистому полу котельной.



2. КОНСТРУКТИВНОЕ РЕШЕНИЕ, НАГРУЗКИ И РАСЧЕТНЫЕ ПОЛОЖЕНИЯ:

2.1. Проектом предусматривается установка дымовой трубы диаметром 630 мм. Крепление дымовой трубы осуществляется на фундамент и через два яруса оттяжек, которые в свою очередь крепятся к закладным деталям на расстоянии, предусмотренном проектом.

2.2 Соединения элементов дымовой трубы запроектированы на сварке.

2.3. В заводских условиях для сварки применять полуавтоматическую сварку в среде углекислого газа ГОСТ 8050-85. Сварные швы, кроме оговоренных на чертежах, следует назначать по усилиям. Нерасчетные, а также минимальные расчетные толщины швов принимать по табл. 38 СП 16.13330.2011*.

2.4. Монтажная сварка осуществляется электродами типа Э46 по ГОСТ 9467-75*. Сварку производить в соответствии с требованиями СП 16.13330.2011*.



3. МАТЕРИАЛ КОНСТРУКЦИЙ И СОЕДИНЕНИЙ

3.1. Материал выбран с учетом климатических параметров СП 131.13330.2012* "Строительная климатология".

3.2. Указания о принятых марках стали приведены в технической спецификации стали.

3.3. Материалы, рекомендуемые для сварных и болтовых соединений, и их расчетные сопротивления принимать в соответствии с требованиями приложения "Г" СП 16.13330.2011* "Стальные конструкции".



4. УКАЗАНИЯ ПО РАЗРАБОТКЕ ЧЕРТЕЖЕЙ МАРКИ КМД, ИЗГОТОВЛЕНИЮ И МОНТАЖУ КОНСТРУКЦИЙ

4.1. Крепление элементов производить на опорные усилия, указанные в ведомостях элементов конструкций. Неоговоренные швы принимать по расчету, но не менее указанных в таблице 38, СП 16.13330.2011* "Стальные конструкции".

4.2. Монтажные соединения - на болтах по ГОСТ 7798-70. Гайки принять по ГОСТ ISO 4032-2014. Применение автоматной стали не допускается. Болтовое соединение выполнить с контргайкой, с подкладкой одной круглой шайбы под головку болта и не более двух круглых шайб под гайки. Шайбы принять по ГОСТ 11371-78.

4.3. Элементы  замкнутого  сечения  должны иметь по торцам заглушки. Прорези в этих элементах должны быть заварены сплошными  швами,  предотвращающими  попадание  влаги внутрь элемента.

4.4. Все монтажные приспособления и временные крепления после окончания монтажа должны быть удалены, а места их приварки - зачищены и огрунтованы.

4.5. Изготовление конструкций башни производить по чертежам КМД, разработанным заводом-изготовителем на основе данного проекта КМ, с соблюдением требований СП 53-101-98* "Изготовление и контроль качества стальных строительных конструкций" и СП 16.13330.2011* "Стальные конструкции".

4.6. Точность изготовления элементов должна обеспечить прямолинейность ствола дымовой трубы. На заводе-изготовителе должна производиться контрольная сборка элементов несущей башни согласно разделу 13 СП 53-101-98*.

4.7. Монтаж конструкций производить на основании утвержденного проекта производства работ, разработанному специализированной организацией, с помощью автокранов.

4.8. На период производства работ все стальные конструкции должны быть защищены от потери устойчивости.



5. АНТИКОРРОЗИОННАЯ ЗАЩИТА

5.1. Общая антикоррозийная защита металлоконструкций предусмотрена в соответствии с СП 28.13330.2012 "Защита строительных конструкций от коррозии "с учетом среднеагрессивной среды.

5.2. Несущая башня  окрашивается грунтовкой ГФ-021 в один слой на заводе - изготовителе. Затем покрываются эмалью ПФ-115 в два слоя на заводе-изготовителе. После монтажа поврежденное покрытие подлежит восстановлению.

5.3. Защиту болтов, гаек и шайб от коррозии осуществлять путем горячего цинкования, с последующим хромированием по ГОСТ 9.303-84.

5.4. Поверхность перед окрашиванием должна быть сухой и чистой и иметь третью степень очистки в соответствии с ГОСТ 9.402-2004.



6. РЕКОМЕНДАЦИИ ПО МОЛНИЕЗАЩИТЕ

6.1.  Грозозащита дымовой трубы состоит из 1-го молниеприемника и заземления. Молниеприемник из  круглой горячекатаной стали 18 мм, возвышающийся над оголовком газоодымовой трубы на 1,325 м.

6.2. Опорные базы дымовой трубы соединить с существующим контуром заземления котельной металлической полосой - 5х50 мм.

dymogar.ru

Дымоход из нержавеющей стали: размеры труб, характеристика комплектующих

Если вы хоть раз сталкивались или видели конструкцию отопительного устройства, функционирующего на твёрдом, жидком или газообразном топливе, то наверняка в курсе о наличии в ней отводящей системы отработанных продуктов горения. И не имеет значения, печь ли это, камин либо котёл, дымоход – в обязательном порядке. Ещё совсем недавно как такового аналога не было – владельцы приборов обогрева возводили конструкции из кирпича или прибегали к установке асбестоцементных труб, у которых минусов намного больше, чем плюсов. Сейчас же всё складывается иначе: безусловную универсальность показывают трубы из нержавейки для дымохода.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Нержавеющие трубы для дымохода

Преимущества дымоходных труб из стали

Печные трубы и дымоходы из нержавеющей стали характеризуются рядом достоинств, которые трудно недооценить:

  • продолжительный эксплуатационный период, что обусловлено уникальными свойствами материала изготовления;
  • высокопрочность;
  • возможность установки системы разной сложности;
  • универсальность;
  • приемлемая цена.

Труба для дымохода из нержавейки прочнее, чем из кирпича, которая относительно неустойчива к перепадам температур, что в свою очередь приводит к её разрушению. Стальной трубе не страшны процессы коррозии, на ней никак не отражается высокая влажность либо воздушная сухость, повышенный нагрев и агрессивные среды.

Данная труба имеет модульную структуру, позволяющую быстро заменить вручную какую-либо деталь конструкции при необходимости. Монтаж дымохода выполняется с применением особых отводов. При помощи таких элементов можно обойти инженерные блоки либо конструкции архитектуры.

Установка трубы для дымохода из нержавейки вручную может осуществляться со сдвигом в любом направлении без перемещения отопительного оборудования.

Круглое сечение стальной трубы делает интенсивность оседания продуктов сгорания на его поверхности изнутри ниже. Данные трубы не так часто требуют чистки.

Разновидность нержавеющих труб для дымохода

При установке вручную применяются следующие виды комплектующих:

  1. Однослойная труба.
  2. Гофрированная труба.
  3. Труба-«сэндвич».

Нержавеющая труба для дымохода одного слоя характеризуется толщиной 0,6-2 мм, приемлемой ценой, однако ограниченной сферой использования.

Однослойные нержавеющие трубы

Данную трубу можно применять лишь внутри утеплённых помещений.

Большая температурная разница снаружи и изнутри способствует чрезмерному расходу носителя энергии, а большое количество появляющегося конденсата отражается на общей функциональности и эксплуатационном периоде системы отопления.

Гофрированная труба из нержавеющей стали для дымохода применяется для осуществления криволинейных переходов. Данные изделия из иных материалов редко могут похвастаться прочностью и устойчивостью к температурам. Гофрированная стальная конструкция легко переносит нагрев до 900 °C и довольно хорошо убирает продукты горения камина, котла, печи и т.п.

Гофрированная труба дымохода

Сэндвич-трубы являются многофункциональными. Их монтаж выполняется вручную и с внутренней, и с наружной части помещения.

Двустенные дымоходы типа сэндвич

Марки нержавейки

Труба из нержавеющей стали для дымохода может быть разных марок, что в свою очередь отражается на эксплуатационных параметрах изделия.

Марка сталиХарактеристики
304Схожа с маркой нержавейки 316, но имеет меньше легирующих добавок.

Характеризуется отличной свариваемостью, сопротивлением коррозии и высокой прочностью при достаточно низких температурах.

310SОтличается устойчивостью к нагреву до 1000 °C.
316Обогащена включениями молибдена и никеля.

Это повышает стойкость нержавейки к химическому воздействию, разнице температур.

Отлично подходит для организации дымоотвода камина и котельных, обогревательные агрегаты в которых функционируют на дизельном топливе, дровах или газе.

316i, 321Многофункциональны.

Характеризуются высокой пластичностью, термостойкостью до 850 °С и кислотному воздействию.

Специалисты рекомендуют использовать трубы данных марок стали для дровяных печей.

409Подходит для прибора, который работает на твёрдом топливе (камина, печки).
430Применяется для деталей, в наименьшей мере подверженным агрессивным воздействиям.

Часто из неё изготавливают внешние кожуха, так как влажная окружающая атмосфера на неё не влияет.

Диаметры стальных дымоходов разнятся от 80 мм до 300 м.

ДиаметрНМасса 0,5Масса 0,8
801950,27
1001950,320,61
1101950,360,68
1151950,370,7
1201950,390,74
1301950,420,8
1351950,430,82
1401950,450,86
1501950,480, 91
1601950,510,97
1801950,581,1
2001950,641,22
2201950,711,35
2501950,8152
2801950,91,71
3001950,961,82

Популярными являются:

  • нержавейка 150 мм;
  • нержавейка 80 мм.

Трубы дымохода из нержавейки 150 обычно применяются в каминах, достаточной мощностью для обогрева дома за городом либо бани с большой парилкой.

Виды стальных деталей для дымохода

На профильном рынке можно увидеть разнообразие элементов из нержавейки, производимых для дымохода.

ВидХарактеристика
Прямые трубы протяженностью от 330 до 1000 ммВсе характеризуются специальным раструбным сопряжением, которое не требует никаких дополнительных элементов.
Колено (отвод) 45ºИспользуется при необходимости изменения направления дымоходной трубы на вертикальных или наклонных участках.
Отводы 90ºОбычно применяются для перехода от короткого горизонтального участка у прибора отопления к основной части дымохода.
Тройники под углом в 45º либо 87ºМонтируется в месте монтажа конденсационного сборника либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (необходимо отдельное согласование контролирующих органов).
Ревизионные дымоходные элементыНеобходимы для постоянного контроля и прочистки системы.
Конденсационный сборникМонтируется в нижней части главного вертикального участка, необходим для регулярной очистки дымохода от собравшейся влаги.
Искрогаситель, колпак, гидроизоляционная юбкаЭто элементы верхней части дымохода.

Также можно купить и особые детали для прохождения через стену, перекрытия между этажами либо кровлю. Если данные элементы не реализуются поставщиком, то их потребуется сделать вручную.

Установка трубы для дымохода из нержавейки

В данном пункте вы найдёте рекомендации на тему, как правильно собрать трубу дымохода из нержавейки. Стоит сказать, что работа по монтажу дымоходной стальной трубы начинается после:

  • составления проекта прокладки дымохода;
  • получения специального согласия органов контроля;
  • приобретения нужных деталей.

При установке стальных дымоходных труб их стыки лучше дополнительно укреплять герметиком, выдерживающим нагрев до 1000 °C.

Это позволит не беспокоиться об ухудшении тяги и проникновении вредных продуктов горения в помещение из канала из стали. Дымоходные трубы оснащены особыми участками сопряжения, из-за этого их соединение – не очень сложная задача.

В случае самостоятельного монтажа в самом помещении, внимание стоит обратить на проход дымоходных стальных труб через перекрытия. Есть компании, выпускающие элементы конкретно для этих целей, однако при желании можно их сделать вручную.

Кронштейн для крепления дымохода

На стене извне стальные трубы крепятся при помощи кронштейнов, находящихся на расстоянии минимум двух метров друг от друга. В обязательном порядке опора должна быть в месте прокладки канала через стену и креплении ревизионного люка.

Чтобы обеспечить лучшую тягу, высота дымоходной стальной трубы должна быть больше пяти метров. Участки, расположенные горизонтально, должны быть максимум один метр. При самостоятельном монтаже на открытом пространстве либо в помещении без отопления трубы из стали требуется изолировать. Если дымоходные трубы проходят через дом с наличием возгораемых материалов, в обязательном порядке нужен монтаж искротушителя.

В случае самостоятельной установки конструкции нужно помнить про прохождения через стены, дом, перекрытия. При отсутствии изоляции и выполнении каналов из нержавеющей стали, трубы должны находиться на расстоянии как минимум один метр от перекрытия.

Не стоит производить соединение труб в толще стен.

Промежуток между потолком, полом и стенами должно быть как минимум 70 сантиметров. В случае прохода стальной дымовыводящей трубы через холодную кровлю, расстояние между ней и перекрытием должен составлять минимум 13 сантиметров.

Общее количество дымоходных поворотов – максимум три. Труба нержавейка для дымохода должна иметь диаметр меньше выходного патрубка прибора отопления.

Также о важных моментах установки дымохода из нержавейки:

  1. Гофрированная труба из нержавеющей стали для дымохода может использоваться для его монтажа изнутри и снаружи, для перехода от выходного патрубка к главному каналу, для ремонта дымохода из кирпича с изгибами.
  2. Если выполняется установка горизонтального или наклонного участка от прибора отопления или камина, то труба надевается на предыдущую от устройства. Тем самым происходит беспрепятственное движение продуктов горения по дымоходу. При монтаже вертикальной части дымоходной трубы следующий трубный отрезок помещается в тот, что стоит ниже.
  3. В случае наклона кровли с горизонтом, отверстие под стальные трубы должно быть формы эллипсиса или прямоугольника. При установке нужно следить за тем, чтобы дымовыводящая труба пролегала примерно посредине между балками потолка и стропилами. Стоит не забывать и про рекомендации по высоте над кровлей дымоходного среза.

Применение канала из нержавейки говорит об обязательном наличии гидроизоляции сверху. Это необходимо для того, чтобы влага или осадки из атмосферы не попали на чердак.

Нержавеющие трубы для дымохода являются хорошим вариантом для монтажа дымовыводящей системы. Установка сама по себе не представляет сложности при чётком выполнении всех указаний.

teplofan.ru

Одноствольная стальная дымовая труба 20 м

Общие указания

Рабочий проект разработан в соответствии с действующими нормами, правилами и стандартами.

В проекте разработана теплоизолированная стальная дымовая труба для угольной котельной в несущем каркасе со следующими параметрами:

- теплоизоляция – минераловатными плитами с покровным слоем из оцинкованной кровельной стали;

- высота газоотводящего ствола – 20,0м;

- внутренний диаметр газоотводящего ствола – 400 мм;

- высота несущего каркаса – 12м;

Температура отводящих газов при нормальном режиме:

- максимальная - +200С;

- точка росы +60С.

Дымовая труба угольной котельной рассчитана для установки во II ветровом районе согласно СНиП 2.01.07-85* «Нагрузки и воздействия».

Расчет конструкций выполнен согласно требований СНиП II-23-81* «Стальные конструкции» и СНиП 2.01.07-85* «Нагрузки и воздействия». Газоотводящий ствол рассчитан на совместное действие статической и динамической составляющих ветровой нагрузки и нагрузки от собственного веса конструкций трубы.

Значения коэффициентов, учитывающих изменение скоростного напора в зависимости от высоты, приняты для типа местности «А» по таблице 6 СНиП 2.01.07-85*.

По высоте башни предусмотрены диафрагмы, выполняющие функции жестких горизонтальных дисков. Газоотводящий ствол опирается на эти диафрагмы. Опорный узел позволяет дымовой трубе скользить при изменении температуры в ней, относительно диафрагм.

Монтажные соединения отдельных секций дымовой трубы котельной, а также все заводские соединения несущих элементов башни и ствола предусмотрены на сварке.

Крепление лестниц, элементов смотровой площадки и консолей для крепления труб электропроводки предусмотрено на болтах нормальной точности.

Проектом предусмотрено применение следующих марок сталей:

- для расчетных элементов башни:  С245 по ГОСТ 27772-88*

- для газоотводящего ствола  - В-Ст3сп по ГОСТ 10705-80.

Сварочные работы выполнять электродами Э42а по ГОСТ 9467-75*.

Толщина неуказанных сварных швов равна минимальной толщине элемента в соединении.

При изготовлении сварных соединений все угловые швы выполнить с плавным переходом к основному металлу. Угловые швы, воспринимающие продольные усилия, допускается выполнять с плоской поверхностью.

Все стыковые швы оболочки газоотводящего ствола должны быть выполнены с полным проваром, с проверкой физическими методами контроля в местах пересечения кольцевых и продольных швов оболочки. Применение прерывистых швов, электрозаклепок, выполняемых ручной сваркой с предварительным сверлением отверстий запрещается.

Материал болтов (ГОСТ 7798-70*) и гаек (ГОСТ 5915-70*) сталь 35Х по ГОСТ 1050-74**. Материал шайб (ГОСТ 11371-78*) сталь 20 по ГОСТ 1050-74**.

Крепление обшивки из оцинкованной кровельной стали к опорными кольцам выполнить самонарезными винтами М5х20 с шагом 210мм.

Монтаж котельной дымовой трубы должен производиться в соответствии с проектом производства работ, разрабатываемым специализированной организацией.

Рекомендуемый метод монтажа – подъем с поворотом с помощью пневмоколесным краном КС 5363 с длиной стрелы 20.0м.

Защита конструкции от коррозии.

Башня покрывается 2-мя слоями лака ПФ 170 с 10 – 15% алюминиевой пудры и одним слоем ПХВ эмали (атмосферостойкой) по 2-м слоям грунта ГФ-021.

Общая толщина покрытия не должна превышать 150мкм. Наружная поверхность газоотводящего ствола окрашивается жаростойкой эмалью КО-811 (ГОСТ 23122-78).

Подготовка поверхностей под окраску металлоконструкций башни и газоотводящего ствола должна производиться при помощи пескоструйной очистки.

Дневная маркировка и светоограждение определяется в соответствии с Руководством по эксплуатации гражданских аэродромов Российской Федерации (РЕГА РФ-94).

Обслуживание дымовой трубы котельной установки сводится к периодическому наблюдению за состоянием конструкций и антикоррозионной защиты. При обслуживании необходимо обращать внимание на состояние упоров газоотводящего ствола на башню. Осмотр конструкций должен производиться не реже 2-х раз в год. Первичное инструментальное обследование газоотводящего ствола с замером остаточной толщины металла производить не позднее 10 лет. Срок проведения очередного инструментального обследования назначается по результатам последнего обследования. Минимально допустимый по несущей способности толщина газоотводящего ствола 3,5мм.

Указания по эксплуатации трубы

В период эксплуатации трубы необходимо руководствоваться ведомственными инструкциями по эксплуатации дымовых труб и требованиями настоящего проекта.

Запрещается без согласования с проектной организацией изменять тепло-влажностный и газовый режим эксплуатации трубы, указанный в разделе 2 настоящей пояснительной записки.

Дымовая труба должна подвергаться очередным внеочередным осмотрам.

Очередной осмотр трубы следует производить один раз в год. При этом выполняется осмотр наружной поверхности. Рекомендуется выполнять местный осмотр внутренней поверхности нижней части трубы.

Внеочередные осмотры должны производиться после стихийных бедствий (ураганных ветров, ливней и др.) и после аварий.

Не реже одного раза в три года и при внеочередных осмотрах должен выполняться осмотр внутренней поверхности трубы.

При обнаружении в трубе, газоходах или на наружной поверхности трубы конденсата, должны быть приняты меры по предупреждению его дальнейшего образования.

Нагрузки и основные расчетные положения

Расчет конструкций трубы произведен на постоянную и ветровую нагрузки.

Расчет производился в соответствии со СНиП 2.01.07-85 «Нагрузки и воздействия» и СНиП II-23-81 «Стальные конструкции».

Расчетная схема принята в виде консольно-защемленной оболочки, нагруженной вертикальной силой от собственного веса и горизонтальной – от ветра.

Значения коэффициентов, учитывающих изменение скоростного ветрового напора в зависимости от высоты, приняты для типа местности «В» СНиП 2.01.07-85.

Величины горизонтальных сил от ветра определены с учетом динамического воздействия ветра на сооружение.

Перечень видов работ, для которых необходимо составление актов освидетельствования скрытых работ:

- фундаменты и другие места опирания стальных конструкций для последующего производства монтажных работ

- сертификат сталей несущих металлических конструкций

- соединения на болтах нормальной точности

- качество сварных швов

- подготовка поверхности под грунтование

- подготовка поверхности под окраску

dymogar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
