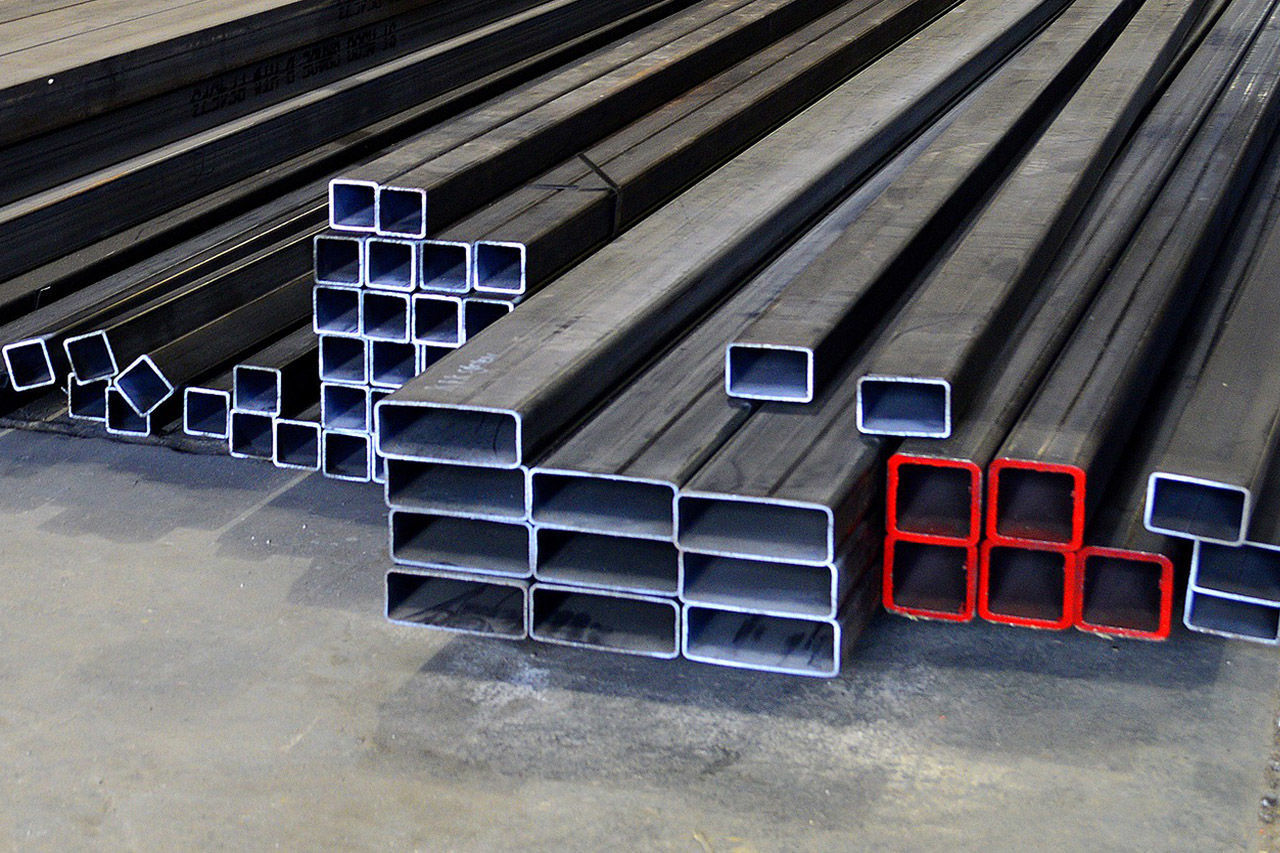

Трубы стальные профильные: Труба прямоугольная от 20х10 до 350х250

alexxlab | 10.08.2021 | 0 | Разное

Содержание

Профильная труба ГОСТ. Перечень ГОСТов

Профильная стальная труба ГОСТ (труба, изготовленная по ГОСТу) является распространенным элементом различных конструкций. Работы, при которых используются профильные трубы, должны осуществляться с использованием изделий, соответствующих ГОСТам. К профильным трубам, которые применяются при монтаже несущих конструкций, предъявляются серьезные требования по соблюдению размеров, допусков, материала изготовления и т.д. Применение профильной трубы ГОСТ обеспечивает качество изготовления и долговечность возводимых конструкций.

Перечень ГОСТов на профильные трубы:

ГОСТ 13663-86
ГОСТ 8645-68
ГОСТ 30245-2003
ГОСТ 25577-83
ГОСТ 8639-82

ГОСТ 13663-86. Название данного ГОСТа: «Трубы стальные профильные. Технические требования». Распространяется на профильные бесшовные и сварные трубы общего назначения, изготовленные из углеродистой и легированной стали.

Трубы изготавливаются бесшовными горячедеформированными, бесшовными холоднодеформированными, электросварными, электросварными холоднодеформированными, электросварными горячекалиброванными, а также изготавливаются методом печной сварки.

ГОСТ 8645-68. Название данного ГОСТа: «Трубы стальные прямоугольные. Сортамент». Распространяется на трубы стальные прямоугольные: трубы бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.

ГОСТ 30245-2003. Название данного ГОСТа: «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия». Распространяется на профильные гнутые трубы с прямоугольным или квадратным сечением.

ГОСТ 25577-83. Название данного ГОСТа: «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные. Технические условия». Распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, которые применяются в сельскохозяйственном машиностроении, тракторостроении и других отраслях народного хозяйства

ГОСТ 8639-82. Название данного ГОСТа: «Трубы стальные квадратные. Сортамент». Распространяется на профильные квадратные трубы: стальные бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.

Основные характеристики профильной трубы ГОСТ:

Длина. Стандартная длина профильных труб указана в ГОСТах, это трубы мерной длины. Также бывают трубы немерной длины, их сортамент тоже.
Материал, марка стали. В ГОСТах указывается марка стали, из которой должны изготавливаться профильные трубы. Они могут изготавливаться как из углеродистых, так и из низколегированных сталей.
Размер, толщина стенки. В зависимости от размера и толщины стенки изменяется и вес профильной трубы.

В таблицах ГОСТов указываются размеры, ширина профиля, форма профильных труб, а также способ изготовления. Допуски и предельные отклонения профильных изделий должны соответствовать указанным в ГОСТах значениям. На поверхности профильной трубы ГОСТ не должно быть видимых повреждений – трещин, борозд, рисок и т.д.

ООО «Регионметром» реализует профильные трубы высокого качества, соответствующие ГОСТ 13663-86, ГОСТ 30245-03.

Вся продукция сертифицирована.

Труба профильная квадратная | Труба квадратная | ГОСТ 8639-82

Трубы стальные профильные квадратные производят по ГОСТ 8639-82, ГОСТ 13663-86, ТУ 14-105-737-2004 и целому ряду других технических условий, разработанных производителями для различных задач и потребителей.

Размер	Параметры	Марка	Вес метра, кг	Метров в тонне
Труба квадратная 15х15 х1,5	6	1-3сп/пс	0,67	1493
Труба квадратная 20х20 х1,5	6	1-3сп/пс	0,91	1099
Труба квадратная 20х20 х2	6	1-3сп/пс	1,13	885
Труба квадратная 25х25 х1,5	6	1-3сп/пс	1,15	870
Труба квадратная 25х25 х2	6	1-3сп/пс	1,52	658
Труба квадратная 30х30 х1,5	6	1-3сп/пс	1,39	719
Труба квадратная 30х30 х2	6	1-3сп/пс	1,84	544
Труба квадратная 40х40 х1,5	6	1-3сп/пс	1,87	535
Труба квадратная 40х40 х2	6	1-3сп/пс	2,48	403
Труба квадратная 50х50 х2	6	1-3сп/пс	3,09	324
Труба квадратная 50х50 х3	6	1-3сп/пс	4,53	221
Труба квадратная 60х60 х2	6	1-3сп/пс	3,71	270
Труба квадратная 60х60 х3	6; 12	1-3сп/пс	5,25	191
Труба квадратная 60х60 х4	6; 12	3сп/пс	6,82	147
Труба квадратная 80х80 х3	6; 12	3сп/пс	7,2	139
Труба квадратная 80х80 х4	12	3сп/пс	9,6	104
Труба квадратная 80х80 х5	12	3сп/пс	11,8	84,8
Труба квадратная 100х100 х4	12	3сп/пс	12	83,3
Труба квадратная 100х100 х5	12	3сп/пс	14,8	67,6
Труба квадратная 100х100 х6	12	3сп/пс	17,7	56,5
Труба квадратная 120х120 х4	12	3сп/пс	14,5	69
Труба квадратная 120х120 х5	12	3сп/пс	18	55,6
Труба квадратная 120х120 х6	12	3сп/пс	21,5	46,5
Труба квадратная 140х140 х5	12	3сп/пс	21,1	47,4
Труба квадратная 140х140 х6	12	3сп/пс	25,2	39,7
Труба квадратная 140х140 х7	12	3сп/пс	29,2	34,3
Труба квадратная 150х150 х7	12	3сп/пс	30,77	32,5
Труба квадратная 150х150 х8	12	3сп/пс	34,81	28,73
Труба квадратная 160х160 х6	12	3сп/пс	28,9	34,6
Труба квадратная 160х160 х7	12	3сп/пс	33,6	29,76
Труба квадратная 160х160 х8	12	3сп/пс	38,2	26,18
Труба квадратная 180х180 х6	12	3сп/пс	32,5	30,8
Труба квадратная 180х180 х8	12	3сп/пс	43	23,26
Труба квадратная 200х200 х6	12	3сп/пс	35,8	27,93
Труба квадратная 200х200 х8	12	3сп/пс	46,9	21,32
Труба квадратная 200х200 х10	12	3сп/пс	57,6	17,36
Труба квадратная 200х200 х12	12	3сп/пс	67	14,93
Труба квадратная 250х250 х10	12	3сп/пс	73,3	13,64
Труба квадратная 250х250 х12	12	3сп/пс	86,8	11,52
Труба квадратная 300х300 х10	12	3сп/пс	89	11,24
Труба квадратная 300х300 х12	12	3сп/пс	106	9,43

Технические характеристики и полезные сведения

В таблице приведены справочные величины веса погонного метра и количества метров в тонне. Предусмотренные в ГОСТ и ТУ допуски по толщине стенки, высоте профиля и длине трубы, в совокупности, предусматривают возможность отклонения веса погонного метра от теоретической расчетной величины. Такое отклонение может составлять до 12%, однако опыт показывает, что обычно эта величина не превышает следующих величин:

Для труб с толщиной стенки до 1,5мм – не более 7%
Для труб с толщиной стенки свыше 2мм – не более 5%

Рядовые квадратные трубы производят из горячекатаной стальной ленты на трубных станах. Чаще всего горячекатаные трубы малых и средних размеров от 15х15 до 60х60 производят из марок 1сп/пс, 2сп/пс, реже из Ст3сп/пс. В отличие от холоднокатаных квадратных труб стоят сравнительно дешево. Профильная труба малых и средних размеров, как правило, производится длиной 6 метров. По требованию потребителя возможно изготовление другой длины – 5,8м, 5,9м, 9м, 10м. Длиннее 10 метров такие трубы обычно не производят – такие трубы трудно транспортировать и использовать.

В зависимости от назначения, трубы изготавливают по нормированию свойств:

Группа А – с нормированием механических свойств из стали марок по ГОСТ 380-2005 (ранее ГОСТ 380-88).

Группа В – с нормированием механических свойств и химическому составу из стали марок по ГОСТ 380-2005 или ГОСТ 1050-88.

Для профильных труб обычно не проводят гидравлические испытания, поэтому такие трубы не предназначены для перемещения жидкостей и газов. Однако, некоторые производители могут производить такие испытания и гарантировать испытательное давление, аналогично трубам водогазопроводным.

Крупная профильная труба от 80х80 до 300х300 изготавливается из марок Ст3сп\пс, Ст3сп/пс5, 09Г2С, такие трубы часто изготавливают по ГОСТ 30245-2003 – Профили стальные замкнутые сварные квадратные и прямоугольные для строительных конструкций. Такие трубы изготавливают только из горячекатаной углеродистой или низколегированной стали.

Учитывая области применения таких труб, практически на всех партиях нормируются не только механические свойства, но и химический состав. Трубы крупных размеров производят мерной длины от 11 до 12 метров.

Радиус скругления профильных труб зависит от стандарта, по которому они изготовлены, условий и оборудования производителя. Чаще всего радиус скругления не превышает 2S – для труб с толщиной стенки до 2,5мм и 2,5S – для труб с толщиной стенки более 2,5мм.

Области применения профильной трубы различны. Мелкие и средние квадратные трубы из горячекатаной ленты в основном используют для сооружения различных металлоконструкций наружного применения – стальные двери, заборы, остановочные пункты и торговые павильоны, из таких профильных труб часто изготавливают стойки для перил, опоры козырьков и все возможные рамы. Крупные профильные трубы и строительные профили в основном используют в строительстве для изготовления сварных несущих металлоконструкций.

Купить квадратную трубу можно в нашей компании любыми партиями от 1-ой тонны до вагонных норм. Поставка производится самовывозом (самостоятельная выборка товара со склада Поставщика) или с доставкой автомобильным или железнодорожным транспортом.

Цены

В последние годы цены на Квадратную трубу меняются очень динамично, что сильно затрудняет публикацию актуальных цен, соответствующих настоящему моменту.

Просим Вас уточнять текущие цены и наличие интересующей продукции по

телефону + 7(495) 669-29-10 или направляйте Ваш заказ.

трубы стальные профильные для металлоконструкций

«Региональный дом металла» предлагает клиентам доступные расценки на изготовление металлоконструкций из профильной трубы и гарантирует высокое качество реализуемой нами продукции. Вы можете не беспокоиться по поводу надёжности и долговечности таких изделий. Современные профильные металлоконструкции изготавливаются из трубы соответствующего типа и размера, которая выпускается по ГОСТ 32931-2015. Материал обладает значительной прочностью и устойчивостью к различным типам нагрузок. Так же вам могут пригодиться сэндвич-панели, которые на ходятся здесь.

Металлоконструкции из профильной трубы

В зависимости от потребностей, профильные металлоконструкции могут быть изготовлены из труб любого сечения. С их помощью могут быть реализованы проекты любой сложности. Материал позволяет создавать каркасы, опоры, теплицы, беседки, отдельные фермы для сборки сцен, пролётов и т.д. Изучите ассортимент продукции, представленной в каталоге, он включает большое количество популярных позиций, включая:

Изделия для монтажа стропильных конструкций, используемых при обустройстве крыши;
Продукция, применяемая при возведении лёгких и тяжёлых каркасов построек. Это может быть павильон, сцена, теплица, магазин, мастерская и другие варианты;
Детали для сборки домов из ЛСТК – прочных, лёгких, долговечных и недорогих материалов.

Возможности предприятия позволяют создавать продукцию любой сложности, вне зависимости от необходимого объёма поставок. При этом мы гарантируем, что стоимость изготовления металлоконструкции из профильной трубы будет доступной не только для оптовиков.

Изготовление металлоконструкций из профильной трубы

Технологии производства этой продукции значительно изменились за последние несколько десятилетий, что позволило увеличить темпы, сохранив превосходное качество. Поэтому, заказывая у нас изготовление профильных металлоконструкций, вы точно знаете, что мы уложимся в сроки, указанные в условиях заключенного договора.

Если же вас интересует нечто иное, например лист оцинкованный, то вам сюда: https://rdmetall.ru/list-stalnoy/list-ocinkovannyj/.

Заказать металлоконструкции из профильных труб можно прямо на сайте или позвонив по телефону +7(812) 425-12-32. Также вы можете направить запрос на адрес электронной почты, указанный на нашем сайте. Заявки рассматриваются менеджерами оперативно, и вы можете рассчитывать на получение ответа в тот же день, если обратились в рабочее время.

Труба профильная прямоугольная. Труба профильная квадратная. Полный сортамент. / Каталог металлопроката

Трубы профильные стальные изготавливаются в сооответствии с:

ТУ 1373-001-00186588-2002. По этим техническими условиями производят стальные электросварные трубы круглого, полуовального сечений, трубы квадратные и трубы прямоугольные для производства металлоконструкций и мебели. Сырьем для производства данного вида труб служит стальная резанная лента как горячекатаного, так и холоднокатаного способа прокатки.
ГОСТ 8639-82. В соответствии с этим стандартом изготавливается труба квадратная. Дополнительно по этому ГОСТу производят квадратные трубы специальных размеров.
DIN 2395, ТУ 14-105-566-93. Настоящие технические условия распространяются на трубы прямоугольные электросварные.
ГОСТ 8645-68. По этому стандарту производится труба прямоугольная.
ГОСТ 30245-94. ГОСТ на профиль стальной гнутый замкнутый сварной квадратный и прямоугольный для строительных конструкций (более коротко – профиль стальной замкнутый).

Основное отличие замкнутого стального профиля от трубы профильной состоит в способе изготовления первого, при котором его изготавливают на специально оборудованных станках в два этапа: сначала формируется профиль круглого сечения с продольным сварным швом, а затем получившаяся заготовка обжимается валками в квадратный или прямоугольный профиль. А профильная труба изготавливается обычными методами холодной или горячей деформации из предварительной заготовки, получившейся после сварки листов или штрипсов для электросварных профильных труб, либо методами горячей прокатки, ковки или холодного волочения цельных заготовок для бесшовных профильных труб, т. е. также как и у стальных труб круглого сечения.

КУПИТЕ ТРУБУ ПРОФИЛЬНУЮ ПО ЛУЧШЕЙ ЦЕНЕ!

Труба профильная 20х20
Труба профильная 20х40

АО “Металлоторг” реализует трубы стальные профильные квадратного и прямоугольного поперечных сечений, изготовленные в соответствии с сортаментом ГОСТ: 8639-82, 8645-68 и 30245-2003.

Профильные трубы цена за метр

Основой для производства любых профильных труб с квадратным и прямоугольным сечениями (а также других форматов – многоугольная, овальная профильная труба) являются заготовки-полоски из листового металла – штрипс. При этом штрипс может нарезаться из различных по составу сталей. На складских базах ЗАО “Металлоторг” есть в наличии профильный прокат из сталей Ст3, Ст10, Ст20, Ст09Г2С. Обычно выбор зависит от предъявляемых к прокату требований.

Используется конструкционная углеродистая либо низколегированная сталь в рулонах (ГОСТ 19903) толщиной 1-14 мм:
– ГОСТы 27772, 14637, 16523, 19281, 17066: сталь углеродистая ОК (Ст3), низколегированная (Ст09Г2С) толщиной от 3 мм;
– ГОСТ 1050: сталь углеродистая качественная, купить трубу профильную (цена зависит от весовой части углерода) можно из стали марок Ст10, Ст20.

Трубы стальные профильные квадратные

В соответствии с Госстандартом купить трубу профильную стальную бесшовную квадратную (ГОСТ 8639-82) можно с наружным размером 10-180 мм при диапазоне толщины стенок: 1-14 мм.

Различаются следующие группы проката в зависимости от способа производства:
• холоднодеформированная профильная труба: цены зависят от наружного размера в пределах 10-120 мм и толщины стенок – 1-8 мм;
• горячедеформированная труба: наружный размер 60-180 мм, стенки – 4-14 мм;
• электросварная труба: наружный размер 10-100 мм, стенки – 1-5 мм.

Купить трубу профильную в Казани можно немерной, мерной и мерной кратной длин в пределах: 1,5-12,5 м.

По сортаменту ГОСТ 30245-2003 поставляются стальные квадратные гнутые замкнутые сварные профильные трубы, цена за метр которых может отличаться в сравнении с аналогичным прокатом ГОСТ 8639-82. Они предназначены для строительных конструкций и могут иметь длину в диапазоне 6-12 м (по согласованию производителя и потребителя – 4-13 м). Наружные размеры колеблются в пределах 40-300 мм (стенки – 2-12 м).

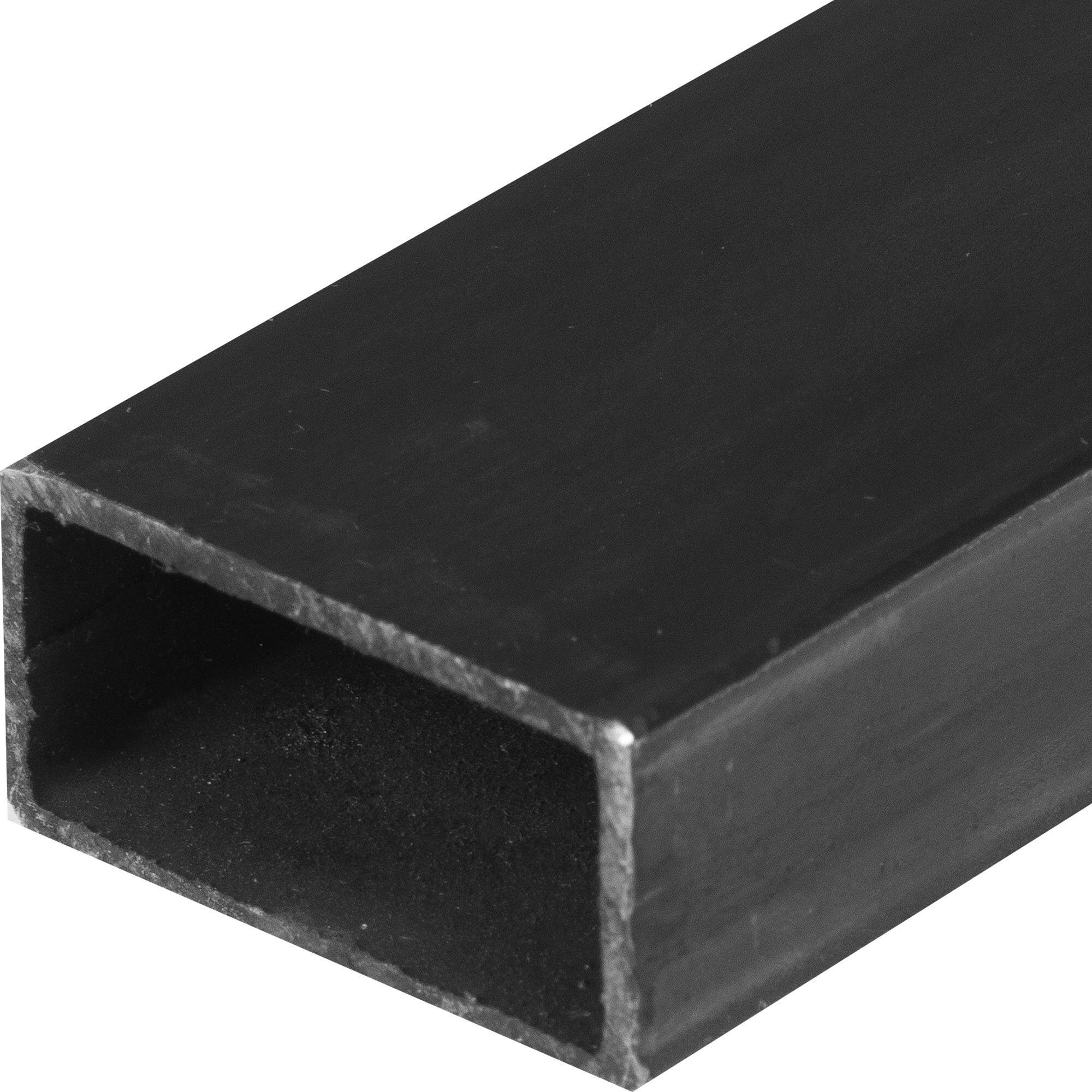

Труба профильная прямоугольная

По сортаменту ГОСТ 8645-68 бесшовные горячекатаные, холоднотянутые, а также электросварные прямоугольные профильные трубы (Казань) доступны с размерностью от 15х10 мм до 180х150 мм. Толщина стенок может быть 1-12 мм (например, трубы профильные 40х20 идут со стенками толщиной 2-4 мм). Согласно ГОСТ 30245-2003 прокат поставляется с минимальным наружным размером 50х25 мм, максимальный размер составляет 400х200 мм. Стенки: 2,74-12 мм.

Для чего рекомендуется купить трубу профильную

Сфера применения у профильных труб весьма широка:
– сварка ответственных конструкций в строительстве;
– трубы профильные 20х40 хорошо подходят для изготовления каркасов и металлоконструкций: ограждений, киосков, лестниц, теплиц;
– сельское хозяйство;
– автомобилестроение, машиностроение, судостроение;
– труба профильная 20х20 используется в производстве мебели (каркасы для ученической, медицинской мебели).

Предлагаемая ЗАО “Металлоторг” труба профильная прямоугольная и квадратная
изготавливается следующими предприятиями: ООО «Рязанский трубный завод», ОАО «Северсталь», ООО «Тольяттинский завод профиля и труб», ООО «Производственная компания «ДИА», ЗАО “Управляющая холдинговая компания “Королевский Трубный Завод”, ЗАО «Набережночелнинский трубный завод «ТЭМ-ПО».

__________________________________________________________________________________________

Для покупки профильных труб воспользуйтесь удобным для вас способом заявки:
– позвоните по телефонам: +7 (843) 239-53-86
– отправьте запрос на email [email protected] или [email protected];
– сделайте он-лайн заказ через контактную форму прямо на сайте.

Работаем как с юридическими (безналичный расчет), так и с физическими лицами (оплата наличными по факту отгрузки продукции).

Профильные стальные трубы оптом в Перми – ПЕРМГЛАВСНАБ

Трубы электросварные профильные (квадратные, прямоугольные, овальные), изготовляемые согласно ГОСТ 13663-86 и профили стальные гнутые замкнутые сварные (квадратные и прямоугольные), изготовляемые согласно ГОСТ 30245-2003.

Электросварные трубы поставляют из стали марок с химическим составом согласно ГОСТ 380, ГОСТ 1050, ГОСТ 19281-89.

Профильными называют все трубы, которые в сечении представляют фигуру, отличную от круга. Наиболее распространенные виды — квадратная и прямоугольная трубы. Изготовление профильных труб осуществляется по ГОСТ 13663-86, ГОСТ 8639-82, ГОСТ 8645-68, ГОСТ 30245-94.

Соединение труб производится разными способами, выбор которых зависит от целей и требований к проекту.

Труба профильная, или труба стальная часто применяется в ремонтных работах, для создания прочных каркасов, в рекламной сфере, в автомобильной промышленности и при изготовлении мебели. Профильные трубы используют при строительстве систем коммуникаций жилых и промышленных зданий, они служат деталями конструкций водо- и газопроводов, а также являются важным элементом в системах отопления, газопроводах и водопроводах.

Профильная труба обладает отличными характеристиками и удобной формой, что позволяет применять ее в самых разных областях строительства, ремонта и отделки.

Сортамент электросварных профильных труб соответствует:

Трубы стальные профильные ГОСТ 13663-86

Стандарт распространяется на профильные горячедеформированные, холоднодеформированные, электросварные и электросварные холоднодеформированные трубы общего назначения из углеродистой стали.
Трубы изготовляют из сталей марок:

Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4пс, Ст4кп по ГОСТ 380;

10, 10пс, 20, 35, 45, 08кп по ГОСТ 1050-88.

квадратных – ГОСТ 8639-82;

Стандарт распространяется на стальные бесшовные горячекатаные, холоднотянутые и электросварные квадратные трубы.

прямоугольных – ГОСТ 8645-68;

Стандарт распространяется на стальные бесшовные горячекатаные, холоднотянутые и электросварные прямоугольные трубы.

овальных – ГОСТ 8642-68.

Электросварные профильные трубы изготовляют наружными размерами от 10 до 100мм толщиной стенки от 1,0 до 5мм немерной длины, мерной длины в пределах от 1,5 до 9м.

Профили стальные замкнутые изготовляют согласно ГОСТ 30245-2003 размером от 80 до 300мм немерной, мерной, кратной мерной длиной в пределах от 6 до 12м.

Металлическая труба – Бесшовная труба – Труба ERW

Труба из нержавеющей стали и труба из углеродистой стали являются наиболее распространенными типами стандартных труб, используемых сегодня. Они являются частью трубных изделий, которые изготавливаются по разным спецификациям и стандартам. Трубы продаются по «номинальному размеру трубы» размером от 1/8 дюйма до 72 дюймов. Двумя наиболее распространенными типами труб являются сварные трубы и бесшовные трубы. Оба доступны из углеродистой и нержавеющей стали. Сварная труба также называется трубой ВПВ (электросварной контактной сваркой).Наиболее распространенная спецификация для сварных труб из углеродистой стали – A53. Бесшовная труба изготавливается методом, не требующим сварки. Наиболее распространенная спецификация для бесшовных труб из углеродистой стали – A106B. Труба из нержавеющей стали изготовлена в соответствии со спецификацией A312. Трубы из нержавеющей стали также доступны как в бесшовной, так и в сварной конфигурации. Наиболее распространенные нержавеющие материалы – 316 и 304.

Купите стальную трубу онлайн или позвоните по телефону 281.516.8100 или напишите по адресу [email protected]

Виды труб и трубных изделий

Существует шесть видов труб и трубных изделий.

Стандартная труба: Есть три различных типа стандартных металлических труб – сварные (трубы ERW), бесшовные трубы и оцинкованные трубы. Они составляют 10% всей трубной продукции.
Линейная труба: Используется в основном в нефтегазовой отрасли. Линейная труба включает трубы ERW, FW, SAW и DSAW. Они производятся в соответствии со спецификацией API 5L и доступны в классах X42, X50, X60 и т. Д. Они составляют 21% всей трубной продукции.
Oil Country Tubular Goods (OCTG): Сюда входят бурильные трубы, насосно-компрессорные трубы и обсадные трубы. Он используется при бурении и заканчивании нефтяных и газовых скважин. OCTG производятся производством ВПВ и цельнотянутых. OCTG составляют 35% всей трубной продукции.
Трубка под давлением: используется в промышленности и под давлением. Трубопроводы под давлением производятся бесшовным способом. Они составляют 2% всей трубной продукции.
Механические трубы: используются для механических и конструкционных применений, производятся методом ВПВ и бесшовным способом.Они соответствуют спецификации ASTM. Механические трубки составляют 17% от всей трубной продукции.
Структурные трубки: используются для поддержки или удержания. Эти трубы могут быть круглыми или квадратными и производятся производством ВПВ. Их используют для заборов, строительства и прочего разного. потребности в поддержке. На их долю приходится 15% всей трубной продукции.

Как измеряется труба?

Труба обычно обозначается «Номинальным размером трубы» (NPS), а толщина стенки определяется «Графиком» (SCH). NPS является безразмерным обозначением и указывает размер, но не фактический размер. Это сбивает с толку многих новичков в трубопроводной отрасли. NPS от 1/8 до NPS 12 имеет внешний диаметр, который определяется размерами труб ANSI. Вообще говоря, размер трубы сортамента 40 для номинального диаметра трубы до 12 дюймов примерно равен внутреннему диаметру трубы. Размеры труб 14 и выше менее запутаны, так как 14 NPS равен 14 дюймам OD (внешний диаметр).

ASME B 36.10 содержит более подробную информацию о размерах труб.Промышленные нормы размера трубы также различаются для разных типов труб. Для стандартной трубы труба с внешним диаметром 4,5 дюйма будет обозначаться как NPS 4 дюйма, однако для линейной трубы и OCTG она будет обозначаться только как 4,5 дюйма. Толщина стенки также упоминается по-другому. Для стандартной трубы используется спецификация трубы для обозначения толщины стенки. Однако трубопроводная труба почти всегда обозначается толщиной стенки, тогда как OCTG обозначается массой на фут.

Вес трубы

Вес трубы измеряется в фунтах на фут или килограммах на метр.Следует помнить, что вес трубы в таблице размеров труб ANSI является «теоретическим», а не фактическим весом. Фактический вес будет зависеть от допуска на размер трубы.

Формула для расчета веса стальной трубы:

Вт = [{OD-WT} x WT] x 10,69

W = Вес на линейный фут

OD = Внешний диаметр

WT = Толщина стенки

Производство труб

Стальные трубы подразделяются на две основные категории;

Труба сварная
Труба бесшовная

Существует четыре основных метода производства металлических труб:

Печная сварка (FW).Также называется непрерывным сварным швом
Электросварка сопротивлением (ВПВ)
Дуговая сварка под флюсом (SAW), также DSAW
Бесшовные (SMLS) методом

Труба для контактной электросварки (ВПВ)

Труба ВПВ выпускается размером от 1/8 до 24 дюймов. Сварные трубы ВПВ изготавливаются из плоского листового металла. Труба ERW сначала холодным образом формуется в цилиндрическую форму, а затем сваривается продольно. Трубы как непрерывной, так и электрической контактной сварки изготавливаются путем придания цилиндрической формы рулонам из рулонной стали и сварки по продольным швам.На рисунке ниже показан первый этап формирования полосок цилиндрической формы с последующим их сплавлением на втором этапе.

Существует множество способов использования электрического тока для сварки катаной полосы. Сюда входят вращающийся медный диск, неподвижные контакты из сплава Cu и индукционные катушки. Эти методы повышают температуру стальной кромки до 2600 ° F для эффективной сварки. В процессе прокатки создается такое давление, что снаружи и внутри образуется металлический сварной шов.Затем эти сварные швы удаляются в процессе чистовой обработки. Сварная труба подвергается термообработке, контролю и гидроиспытаниям.

Труба

ERW доступна в следующих общих спецификациях;

ASTM A53, A135, A252, A500, A795, API 5L и API 5CT.

Наиболее распространенная спецификация для сварных труб – A53 и API 5L.

Бесшовная труба

Что такое бесшовное определение? или цельный смысл? мы часто получаем этот вопрос. Труба бесшовная выпускается размерами от 1/8 до 36 дюймов.Бесшовная труба не имеет продольного шва или сварного шва по сравнению с трубой из ВПВ. Проще говоря, бесшовную трубу получают путем прошивки сплошной круглой заготовки, оставляя после себя полую бесшовную трубу. Есть два основных метода производства бесшовных труб;

Горячий ротационный пирсинг
Метод процесса экструзии

В процессе экструзии горячие металлические заготовки формуют в бесшовную трубу путем проталкивания заготовок через экструзионные матрицы и через формовочную оправку.См. Рисунок ниже;

Метод горячей ротационной прошивки является наиболее распространенным процессом производства бесшовных труб. В этом процессе горячие заготовки проталкиваются через вращающиеся тяжелые ролики через оправку или пробивную пробку. Пробивная пробка создает отверстие в бесшовных цилиндрических заготовках. На рисунке ниже показан процесс горячего вращения.

Бесшовные трубы проходят различные отделочные операции, такие как правка, осмотр, гидроиспытания и визуализация.Бесшовные трубы широко используются в напорных трубопроводах, строительстве, нефтехимии и нефтепереработке. Бесшовные трубы доступны в следующих спецификациях;

ASTM A53, A106, A252, A333, A335, A501, A523, A589, API 5L и API 5CT. Наиболее распространенная бесшовная труба – A106B.

Конечная обработка бесшовных труб включает гладкие концы со скошенной или квадратной кромкой. Бесшовные трубы из углеродистой стали доступны в черном цвете, без покрытия, оцинкованные или с эпоксидным покрытием.

Длина стальных труб

Обычно стальные трубы поставляются длиной 21 фут.Он также доступен с одинарной произвольной длиной (SRL), которая может составлять от 17 футов до 24 футов. Двойная произвольная длина (DRL) относится к трубам, длина которых составляет от 37 футов до 44 футов.

Обработка концов стальных труб

Существует пять распространенных типов отделки концов металлических труб;

Резьбовое соединение
Резьба без муфты
Обычный конец – срезанный угольник
Фаска для сварки – фаска 30 градусов
Рифленый конец – нарезанный или катанный для механического соединения

На рисунке ниже показаны различные варианты отделки концов стальных труб;

Муфты для сверхпрочных и двойных сверхпрочных труб имеют коническую резьбу и утопленную резьбу для всех размеров.На рисунке выше показана муфта с прямой резьбой и муфта с прямой резьбой и выемкой.

Идентификация и маркировка стальных труб

Стальные трубы доступны в различных классификациях, марках, весах, номерах спецификаций и т. Д. Следовательно, важно идентифицировать маркировку стальных труб. Стальную трубу идентифицируют по трафарету краски или штампованной маркировке на самой трубе или по прикрепленной к ней бирке.

Идентификация трубы согласно ASTM

На рисунке ниже показаны требования к маркировке в соответствии со спецификациями ASTM

Идентификация трубы по API

На рисунке ниже показана маркировка, необходимая в соответствии со спецификацией API.

Процессы отделки металлических труб

Чаще всего металлическая труба покрывается лаком, который предотвращает коррозию и защищает трубу от погодных условий. Это также называется трубой из черного железа. Помимо лака, существует четыре типа отделки металлических труб;

Чистый металл
Только маринованные
Маринованные и промасленные
Труба оцинкованная

Цинкование включает использование цинкового покрытия в качестве расходуемого элемента для предотвращения коррозии.Цинк обычно наносится методом горячего погружения, когда труба погружается в ванну с расплавом раствора цинка. Стандартный вес цинка составляет 1,8 унции на квадратный фут. Оцинкованные трубы обеспечивают хорошую защиту трубы изнутри и снаружи.

Покрытие стальных труб и футерованные стальные трубы

Коррозионная стойкость труб также может быть повышена за счет антикоррозионного покрытия труб. Такие покрытия обычно долговечны по сравнению с лаком или гальваникой. Существует три основных типа антикоррозионного покрытия для стальных труб

Металлическое покрытие

Неметаллическое покрытие

Трубная упаковка

Материал стальной трубы

Металлические трубы доступны в следующих сортах материала;

A106B / A53B / API 5L-X42 / API 5L B
Нержавеющая сталь 304
Нержавеющая сталь 316
Супер Нержавеющая сталь A20
Дуплекс из нержавеющей стали D2205
Никелевый сплав A200
Никелевый сплав A400
Никелевый сплав A600

Труба из нержавеющей стали

Нержавеющая сталь – это сплав на основе железа, содержащий минимум 16% хрома.Никель – еще один важный легирующий элемент в трубах из нержавеющей стали. Трубы из нержавеющей стали обладают высокой устойчивостью к агрессивным средам и окислению практически при любой температуре.

Сварные и бесшовные трубы из нержавеющей стали используются по разным причинам, таким как устойчивость к коррозии, преформа при высоких температурах, чистый внешний вид и низкие эксплуатационные расходы. Наиболее важным аспектом трубы из нержавеющей стали является присущие ей характеристики материала, которые позволяют создавать более тонкие стенки, такие как sch 5, sch 10, без нарушения структурной целостности трубы.Использование сварки плавлением для соединения труб также устраняет необходимость нарезания резьбы.

Труба из нержавеющей стали типа 304 в основном используется для коррозионно-стойких применений. он используется на химических заводах, нефтеперерабатывающих заводах, бумажных фабриках и в пищевой промышленности. Труба 304SS имеет максимальное содержание углерода 0,08%. Его не рекомендуется использовать в диапазоне температур от 800 до 1650 ° F из-за выделения карбида на границах зерен. Тип 304L такой же, как 304, за исключением того, что он имеет 0.Максимальное содержание углерода 035%.

Труба типа 316SS намного более устойчива к точечной коррозии, чем другие хромоникелевые сплавы, благодаря добавке 2-3% молибдена. Он полезен при работе с кислотами, рассолами, серной водой, морской водой и солями гологена. Труба из нержавеющей стали 316L, как и 304L, имеет максимальное содержание углерода 0,035%.

Сварные трубы из нержавеющей стали

производятся в соответствии со спецификациями ASTM A312 и A358. A312 – наиболее распространенная спецификация для труб из нержавеющей стали. Сварные нержавеющие трубы производятся от 1/8 “до 24” NPS.

Бесшовные трубы из нержавеющей стали

изготавливаются в соответствии со спецификациями ASTM A312 и A376. A312 также является наиболее распространенной спецификацией для бесшовных труб из нержавеющей стали. Труба нержавеющая бесшовная изготавливается размером от 1/8 до 14 дюймов номиналом

Стальная труба Страна происхождения

Стальные трубы производятся на заводах по всему миру и продаются в разных странах. Некоторые из громких имен в трубной промышленности: US Steel, ArcelorMittal, Nippon Steel, Nucor Corp, Hyundai Steel, ThyssenKrup, Vallourec, Hebei Iron and Steel Group, Posco, Jiangsu Shagang, Ulma Piping, Shultz USA и Webco и т. Д.

Q&A Стальная труба

Trupply продает широкий ассортимент сварных и бесшовных труб. Основываясь на нашем многолетнем опыте, ниже приведены основные вопросы или ключевые моменты, которые интересуют клиентов;

Труба стальная продается по номинальному диаметру и номенклатуре. Важно упомянуть как
A106 B – наиболее распространенная спецификация бесшовных труб. Большинство клиентов просто знают, что им нужна труба A106B, и это просто означает, что им нужны бесшовные трубы из углеродистой стали в соответствии с A106B.A106 НЕ является спецификацией для трубы из нержавеющей стали
Размеры труб 10 дюймов и более НЕ коррелируют напрямую с номером спецификации. Такие как SCH 40 и SCH 80 НЕ всегда означают Standard и Extra Heavy соответственно. Обратитесь к таблице трубопроводов, чтобы убедиться, что вы заказываете правильную толщину стенки
A53 класс B является наиболее распространенной спецификацией сварных труб. Это просто труба, произведенная методом ВПВ.
Сварная труба НЕ имеет сварного шва внутри и снаружи.Сварная труба изготовлена методом контактной сварки сопротивлением, шов снят в процессе производства
Трубы размером менее 2 дюймов доступны в виде непрерывных сварных швов, также известных как A53 класса A.
доступна как в сварной, так и в бесшовной конфигурации, а также из материалов марки 316 и 304. Доступны и другие марки нержавеющей стали, но встречаются реже
Труба из нержавеющей стали также очень распространена в таблице 10, которая представляет собой тонкостенную.
Спецификации труб из нержавеющей стали указываются буквой «s» после номера спецификации, например, Sch 10s, Sch 40, Sch 80s.
Спецификации труб из нержавеющей стали НЕ всегда коррелируют с спецификациями труб из углеродистой стали. Проверьте таблицу трубопроводов ANSI, чтобы правильно определить номер спецификации и толщину стенки
Трубы в основном продаются SRL (одинарная произвольная длина) или Двойная произвольная длина (DRL). SRL означает, что длина трубы обычно составляет от 17 до 24 футов. DRL обычно означает длину трубы от 37 до 44 футов.
Большая часть проданных трубок покрыта лаком. Если вам нужна труба без покрытия, укажите при заказе
Эпоксидное покрытие трубы – по запросу.
Самый распространенный тип конца трубы – гладкий конец или конец со скосом. Резьбовые наконечники также доступны по запросу

CSA G40.21 HSS | Атлас Трубка

Канадские HSS для общих структурных целей

CSA G40.21 HSS – это сварные или бесшовные трубы круглого, квадратного, прямоугольного и специального профиля, а также конструкционные трубы.

В соответствии с этой спецификацией существует два типа HSS – класс C и класс H. Atlas Tube производит оба. HSS класса C подвергаются холодной деформации бесшовным способом или автоматической электросваркой, в результате чего получается непрерывный сварной шов. HSS класса H также подвергаются холодной деформации, но затем подвергаются термообработке для снятия напряжений с продукта. Образцы на растяжение (термообработанные под нагрузкой) вытягиваются, и результаты записываются для каждого номера плавки, размера трубы и калибра. Затем материал проверяется на прямолинейность и состояние поверхности.

Преимущества CSA G40.21 HSS от Atlas Tube

Качество

Увеличенная осевая нагрузка в соответствии с CSA S16-14

Эстетично, однородная форма

Поставляется с протоколом испытаний материалов (MTR)

Легкость

Легко достать; производится каждые 2 недели на нашем заводе в бороне

Легко сваривается в цехе или в полевых условиях

Требуется меньше очистки и покраски, поскольку площадь поверхности меньше, чем у открытых участков

Экономия

Класс H: экономия массы до 20% по сравнению с классом C и ASTM A500 HSS

Размеры Jumbo

Квадрат от 18 до 22 дюймов

Толщина стенки до 0.875 “

Эксклюзивно от Atlas Tube

Круговая труба полого раздела

стальная, трубка

круглой полости мягкой стали

горячая законченная круглая полая секция, пробка

секции из мягкой стали круглой полости Труба круглого полого раздела нержавеющей стали

, стальная пробка

круглого полого раздела

Трубы из мягкой стали с полым круглым сечением

Трубы большого диаметра с полым круглым сечением

Труба с круглым полым сечением с горячей обработкой

Tycoon Piping – один из крупных поставщиков и экспортеров высококачественных материалов с полым профилем круглого сечения .Конструкционные полые профили с горячей обработкой (например, MSH) с квадратным, круглым или прямоугольным поперечным сечением для самых разных применений в машиностроении и строительстве. Круглые стальные профили можно катать из самых разных материалов. Наиболее распространены из них стальные горячекатаные и холоднокатаные трубы. Горячекатаные полые профили в основном используются в конструкционных целях, в то время как трубы, прокатанные из холоднокатаной стали, обладают лучшей способностью к изгибу и имеют лучший эстетический вид после порошкового покрытия.Типичные области применения:

Транспортное средство
Морские сооружения
Сельскохозяйственная техника
Машиностроение
Оси
Строительное проектирование
Краны
Проекты из конструкционной стали (аэропорты, стадионы, мосты и т. Д.)

Стальная труба с полым круглым профилем также известна как стальная труба круглого сечения, которая является одним из распространенных типов стальных профилей, которые используются в различных форматах в различных отраслях промышленности.Прокат стальных профилей производится из рулонов с прорезью или из стального листа. Мы также поставляем различные марки стали полого круглого сечения. Продольная полоса стального рулона проходит через секцию калибровки и формовки на обычном сталепрокатном стане холодной штамповки. Стан состоит из ряда проходов, через которые медленно формируется лист, при каждом проходе стальной лист все больше и больше изгибается, а радиусы на каждом проходе меняются. Это делается до тех пор, пока два конца стали не будут прижаты друг к другу, а затем приварены в линию.

Спецификация стальных труб с полым круглым сечением

Стандартный	BS EN 10210 – Профили конструкционные полые из нелегированных и мелкозернистых сталей после горячей обработки
Размеры	300 мм NB
Внешний диаметр	21.От 3 до 457,2 мм
Толщина стенки	от 1,8 мм до 14,27 мм
Длина	от 6000 до 12000/18000 мм
Тип	Бесшовные / Сварные / ERW
Допуски размеров	Толщина: (Все размеры +/- 10%)
Упаковка	В связках, Антикоррозийное сохранение тепла, Лаковое покрытие, Концы могут быть скошенными или круглыми, Сертификация торцевых заглушек и дополнительное испытание, Отделка и Идентификационный знак
Доступные марки	S235JRH, S275J0H, S275J2H, S355J0H, S355J2H, S355J2 + N, IS 4923 / ASTM A500 / Согласно требованию
Защита поверхности	Черный (самокрашенный без покрытия), лак / масляное покрытие, предварительно оцинкованный, горячеоцинкованный

Вес полого круглого сечения Индия

Внешний диаметр (мм)	Толщина (мм)	кг / метр
21.3	2,5	1,16
21,3	3,2	1,43
26,9	2,5	1,51
26,9	3,2	1,87
33,7	2	1,56
33.7	2,6	1,99
33,7	3,2	2,41
33,7	4	2,93
42,4	2	2
42,4	2,6	2,55
42,4	3.2	3,09
42,4	4	3,79
42,4	5	4,62
42,4	6,3	5,62
48,3	2	2,29
48,3	2,5	2.83
48,3	3,2	3,56
48,3	4	4,37
48,3	5	5,34
48,3	6,3	6,53
60,3	2,5	3.57
60,3	3,2	4,51
60,3	4	5,55
60,3	5	6,82
60,3	6,3	8,4
60,3	8	10,33
60.3	10	12,42
76,1	2,5	4,54
76,1	3,2	5,75
76,1	4	7,11
76,1	5	8,77
76.1	6,3	10,86
76,1	8	13,45
76,1	10	16,32
88,9	3,2	6,76
88,9	4	8,38
88.9	5	10,3
88,9	6,3	12,85
88,9	8	15,98
88,9	10	19,48
101,6	2	4,92
101.6	3	7,3
101,6	4	9,64
101,6	5	11,93
114,3	3,6	9,83
114,3	4	10,89
114.3	5	13,5
114,3	6,3	16,8
127	3	9,17
127	4	12,15
127	5	15,04
139,7	3	10.13
139,7	4	13,4
139,7	5	16,6
139,7	6,3	20,7
139,7	8	26
139,7	10	32
168.3	3,6	14,64
168,3	4	16,23
168,3	5	20,1
168,3	6,3	25,2
168,3	8	31,6
168.3	10	39
168,3	12	46,3
193,7	5	23,3
193,7	6,3	29,1
193,7	8	36,6
193.7	10	45,3
193,7	12,5	55,9
219,1	5	26,4
219,1	6,3	33,1
219,1	8	41,6
219.1	10	51,6
219,1	12,5	63,7
244,5	4	23,73
244,5	5	29,5
244,5	6,3	37
244.5	8	46,7
244,5	10	57,8
244,5	12,5	71,5
244,5	16	90,2
273	5	33
273	6.3	41,4
273	8	52,3
273	10	64,9
273	12,5	80,3
273	16	101
323,9	4	31.6
323,9	5	39,3
323,9	6	47
323,9	6,3	49,3
323,9	8	62,3
323,9	10	77.4
323,9	12,5	96
323,9	16	121
355,6	8	68,6
355,6	10	85,2
355,6	12,5	106
355.6	16	134
406,4	6	59,2
406,4	8	78,6
406,4	10	97,8
406,4	12,5	121
406.4	16	154
457	6	66,7
457	8	88,6
457	10	110
457	12,5	137
457	16	174
508	6	74. 4
60×3.0	4,24	0,537	0,219	7,29	9,76	20,2	0,438
3,5	4,90	0,621	0,249	8.29	11,2	20,0	0,498
4,0	5,55	0,704	0277	9,24	12,6	19,8	0,555
4.5	6,19	0,785	0,304	10,1	13,9	19,7	0.609
63,5×3,0	4,48	0,565	0,255	8.10	10,8	21,2	0,511
3,5	5,18	0,654	0,291	9,22	12,4	21,1	0,582
4.0	5,87	0,741	0,324	10,3	13,9	20,9	0,649
4,5	6,55	0,827	0,356	11.3	15,4	20,7	0,713
76,2×3,0	5,42	0,688	0,459	12,1	16,0	25,8	0,919
3.5	6,26	0,797	0,525	13,8	18,4	25,7	1,05
4,0	7,17	0,905	0,588	15.5	20,8	25,5	1,18
4,5	7,96	1,01	0,648	17,1	23,0	25,3	1,30
5.0	8,78	1,12	0,706	18,6	25,2	25,2	1,41
6,0	10,4	1,32	0,814	21.4	29,5	24,8	1,63
88.9×3.0	6,36	0,811	0,750	16,9	22,2	30,4	. 150
3.5	7,37	0,940	0,861	19,3	25,6	30,3	1,72
4,0	8,38	1,07	0,967	21.7	28,9	30,1	1,94
4,5	9,37	1,19	1,07	24,0	32,2	29,9	2,14
5.0	10,3	1,32	1,17	26,2	35,3	29,8	2,34
6,0	12,3	1,56	1,35	30.4	41,4	29,4	2,71
101,6×3,0	7,29	0,933	1,14	22,4	29,4	35,0	2,29
3.5	8,47	1,08	1,32	25,8	34,0	34,8	2,63
4,0	9,63	1,23	1,48	29.0	38,4	34,7	2,96
4,5	10,8	1,38	1,64	32,2	42,8	34,5	3,29
5.0	11,9	1,52	1,80	35,2	47,1	34,3	3,60
6,0	14,1	1,81	2,09	41.0	55,4	34,0	4,19
114,3×3,0	8,23	1,05	1,61	28,3	37,0	39,3	3,23
3.5	9,56	1,22	1,86	32,6	42,8	39,1	3,71
4,0	10,9	1,38	2,09	36.7	48,4	38,9	4,19
4,5	12,2	1,55	2,32	40,8	54,0	38,7	4,65
5.0	13,5	1,71	2,55	44,7	59,4	38,6	5,10
6,0	16,0	2,04	2,98	52.2	70,1	38,2	5,96
127×3,0	9,17	1,17	2,25	35,4	46,1	43,9	4,50
3.5	10,7	1,36	2,59	40,8	53,4	43,7	5,18
4,0	12,1	1,55	2,93	46.1	60,5	43,5	5,85
4,5	13,6	1,73	3,25	51,2	67,6	43,3	6,51
5.0	15,0	1,92	3,57	56,2	74,5	43,2	7,15
6,0	17,9	2,28	4,18	65.9	87,9	42,8	8,38
139,7×3,0	10,1	1,29	3,03	43,3	56,3	48,4	6,06
3.5	11,8	1,50	3,50	50,0	65,2	48,3	7,00
4,0	13,4	1,71	3,95	56.5	74,0	48,1	7,91
4,5	15,0	1,92	4,40	62,9	82,7	47,9	8,81
5.0	16,6	2,12	4,84	69,1	91,2	47,8	9,68
6,0	19,8	2,53	5,68	81.2	108	47,4	11,4
152,4×3,0	11,1	1,40	3,90	51,2	66,6	52,7	7,80
3.5	12,9	1,63	4,50	59,3	77,2	52,5	9,01
4,0	14,6	1,86	5,10	67.1	87,6	52,3	10,2
4,5	16,4	2,09	5,68	74,7	97,9	52,2	11,4
5.0	18,2	2,31	6,24	82,2	108	52,0	12,5
6,0	21,7	2,75	7,35	96.6	128	51,7	14,7
165,1×3,0	12,0	1,53	5,01	60,7	78,7	57,3	10,0
3.5	13,9	1,78	5,79	70,2	91,3	57,1	11,6
4,0	15,9	2,02	6,56	79.5	104	56,9	13,1
4,5	17,8	2,27	7,31	88,6	116	56,8	14,6
5.0	19,7	2,51	8,05	97,6	128	56,6	16,1
6,0	23,5	3,00	9,48	115	152	56.3	19,0
177,8×3,5	15,0	1,92	7,31	82,1	107	61,7	14,6
4,0	17,1	2.19	8,28	93,0	121	61,5	16,6
4,5	19,2	2,45	9,24	104	135	61.4	18,5
5,0	21,3	2,72	10,2	114	150	61,2	20,4
6,0	25,4	3.24	12,0	135	178	60,8	24,0
193,7×3,5	16,4	2,09	9,51	98,0	127	67.4	19,0
4,5	21,0	2,68	12,0	124	162	67,0	24,1
6,0	27,8	3.54	15,7	162	212	66,5	31,4
219,1×3,5	18,6	2,37	13,8	126	163	76.2	27,5
4,5	23,8	3,03	17,4	159	207	75,9	34,9
6,0	31,5	4.01	22,8	208	272	75,3	45,6
8,0	41,6	5,30	29,6	270	356	74.7	59,1
10,0	51,6	6,57	35,9	328	437	74,0	71,9
273×4,5	29,8	3.80	34,2	251	324	94,9	68,4
6,0	39,5	5,03	44,9	329	428	94.4	89,8
8,0	52,3	6,66	58,5	429	562	93,7	117
10,0	64,9	8.26	71,5	524	692	93,1	143
12,0	77,2	9,84	84,0	615	818	92.4	168
324×4,5	35,5	4,52	57,6	356	459	113	115
6,0	47,1	5.99	75,8	468	607	112	152
8,0	62,3	7,94	99,2	612	799	112	198
10.0	77,4	9,86	122	751	986	111	243
12,0	92,3	11,8	143	885	1170	110	287
356×4.5	39,0	4,97	76,8	431	556	124	154
6,0	51,8	6,60	101	568	735	124	202
8.0	68,7	8,75	132	744	969	123	265
10,0	85,3	10,9	163	915	1200	122	326
12.0	102	13,0	192	1080	1420	122	384
406×4,5	44,6	5,68	114	563	725	142	229
6.0	59,2	7,54	151	743	960	141	302
8,0	78,5	10,0	198	976	1270	141	396
10.0	97,7	12,4	244	1200	1570	140	488
12,0	117	14,9	288	1420	1860	139	577
457×4.5	50,2	6,40	164	717	921	160	328
6,0	66,7	8,50	216	946	1220	159	432
8.0	88,6	11,3	284	1240	1610	159	569
10,0	110	14,0	351	1540	2000	158	702
12.0	132	16,8	416	1820	2380	157	831
508×4,5	55,9	7,12	226	888	1140	178	451
6.0	74,3	9,46	298	1170	1510	177	596
8,0	98,6	12,6	393	1550	2000	177	786
10.0	123	15,6	485	1910	2480	176	971
12,0	147	18,7	575	2270	2950	175	1150

Круглый полый профиль для горячей чистовой обработки, размеры

Условный проход	Внешний диаметр	Толщина	Масса
мм	мм	мм	кг / м
15	21.3	2,00	0,95
		2,60	1,21
		3,20	1,44
20	26,9	2.30	1,38
		2,60	1,56
		3,20	1.87
25	33,7	2,60	1,98
		3,20	0,24
		4,00	2,93
32	42,4	2,60	2,54
		3,20	3.01
		4,00	3,79
40	48,3	2,90	3,23
		3,20	3,56
		4,00	4,37
50	60,3	2,90	4.08
		3,60	5,03
		5,00	6,19
65	76,1	3,20	5,71
		3,60	6,42
		4,50	7,93
80	88.9	3,20	6,72
		4,00	8,36
		4,80	9,90
100	114,3	3,60	9,75
		4,50	12.20
		5,40	14.50
125	139,7	4,50	15,00
		4,80	15,90
		5,40	17,90
150	165,1	4,50	17.80
		4,80	18.90
		5,40	21,30
150	168,3	5,00	20,1
		6,3	25,2
		8,00	31,6
		10,00	39
		12,5	48
200	219.1	4,80	25,38
		6,00	31,51
		8,00	41,67
		10,00	51,59
250	273	6,00	39,51
		8,00	52.30
		10,00	64,59
300	323,9	6,30	49,36
		8,00	62,35
		10,00	77,44

Tycoon Piping – сертифицированный ISO экспортер стальных труб с полым круглым сечением в Индии.Мы известны как поставщик, которому доверяют, как дистрибьютор и дилер труб с круглым полым сечением в вашей стране. Наши трубы с круглым полым профилем с горячей обработкой проходят испытания в соответствии с международными стандартами и спецификациями согласно DIN, JIS, EN, ASTM и т. Д. У нас есть огромные запасы в Азии, Персидском заливе, Персидском заливе, на Ближнем Востоке, в Великобритании для поставок в более чем 28 стран. обеспечить послепродажное обслуживание и быструю доставку.

Мы предлагаем широкий ассортимент горячекатаных труб с круглым полым профилем, труб из мягкой стали с круглым полым профилем и стальных труб с круглым полым профилем по заводской цене.

Tycoon piping обеспечивает надежное качество труб большого диаметра с полым круглым сечением и сварных труб с полым круглым сечением в широком ассортименте

Стальная труба и стальная труба: в чем разница?

В сталелитейной промышленности используются стальные трубы и стальные трубы. На первый взгляд эти предметы могут показаться похожими, но на самом деле они совершенно разные.

Стальные трубы и трубки используются по-разному.Они различаются по применению и размеру. Стальные трубы и трубки имеют полую цилиндрическую форму. Однако на этом сходство обычно заканчивается.

Различные диаметры

Есть дюжина различий между стальными трубами и трубами. Во-первых, у них разные диаметры, которые измеряются по-разному. При определении размера важно помнить, что трубы рассчитываются по внутреннему диаметру.

Трубы рассчитываются по внешнему диаметру. Стальные трубы подходят для более крупных применений, а трубы в основном для более мелких.

Еще одним важным отличительным фактором является форма и толщина стенки. Обычно стальные трубы поставляются круглого сечения. Трубки тоже могут быть круглыми, но могут быть квадратными и прямоугольными.

Признание этих факторов жизненно важно, поскольку они напрямую связаны с толщиной стенок. Расчет толщины стенки помогает определить прочность стальной трубы или трубы. Прочность каждой стальной трубы или трубки зависит от ее использования.

Допуск и применение

Основное различие между стальными трубами и трубками – это допуск и процесс применения.Обычно по трубам транспортируются или распределяются газы и жидкости. Поэтому очень важно знать пропускную способность и допуск трубы.

Стальные трубы используются в конструкционных целях. Они используются, например, для изготовления шарниров в сельском хозяйстве.

Производственные процессы также играют огромную роль в этом различии. Обычно трубы требуют более глубокого уровня процессов, испытаний и проверок.

Это задерживает метод распространения.С другой стороны, стальные трубы более доступны и часто подвергаются массовому производству.

Кроме того, производство стальных труб является более дорогостоящим, поскольку требует значительных затрат труда, энергии и материалов. Конструкция труб более управляема, что снижает стоимость изделия.

Материал

Материал, из которого изготовлена каждая труба, различается, что приводит к увеличению цены. Углеродистая сталь и низколегированная сталь в основном используются для изготовления труб. Между тем, трубки могут быть:

Сталь
Алюминий
Латунь
Медь
Хром
Нержавеющая сталь

Еще одним отличием является химический состав каждого объекта.Центральными химическими элементами труб являются:

Углерод
Марганец
Сера
Фосфор
Кремний.

Что касается труб, то для качества и процесса особенно важны элементы меньшего размера.

Понимание различий между стальными трубами и трубами – необходимый навык для тех, кто работает в обрабатывающей промышленности. Многочисленные аспекты, такие как диаметр, структура, толщина стенки, использование, стоимость и материал, помогают различать разные элементы.

Что такое стальная бесшовная труба

Стальная бесшовная труба представляет собой круглую трубу с полым сечением и без швов вокруг нее. Бесшовная стальная труба изготавливается из углеродистой стали, легированной стали, слитка нержавеющей стали или цельной трубной заготовки, а затем производится горячей прокаткой, холодной прокаткой или холодным волочением. Считается, что бесшовные трубы превосходят сварные, поскольку они изготавливаются из монолитных стальных заготовок, обладающих внутренней механической прочностью, без сварных швов.

Бесшовные стальные трубы для использования в машиностроении и строительстве очень широко распространены, это полая стальная полоса без швов, она в основном используется для транспортировки жидкостных трубопроводов, различного вида и общей стали, одной из тех тяжелых сталей, она имеет сильное сопротивление. к коррозии, устойчив к общей коррозии.
Не ржавеет, благодаря таким характеристикам бесшовные стальные трубы продлевают срок службы, самое главное, что они очень чистые и не содержат токсинов.
По сравнению с другими пластиковыми бесшовными стальными трубами, имеющими сильную механическую стойкость, удар независимо от того, насколько высока температура, не интересует использование бесшовных стальных труб, она установлена, а другая труба такая же, может заменить другие водопроводные трубы и другие жидкости .

Характеристики стальных бесшовных труб следующие:

Высокая точность позволяет производить мелкосерийное производство.

Меньший диаметр.
Свариваемость сильная, высокая способность к сжатию.
Стальная труба с превосходными характеристиками, относительно плотный металл.
Зона Steel Cross более сложна.
Высокоточные холоднотянутые изделия, хорошее качество поверхности.

Классификация бесшовных стальных труб

Согласно производственному процессу, бесшовные трубы можно разделить на бесшовные горячекатаные стальные трубы и холоднотянутые бесшовные стальные трубы двух видов.Холоднотянутая труба также делится на круглую трубу и фасонную трубу.

Труба стальная бесшовная горячекатаная:

Горячекатаный прокат относится к холоднокатаному, холодная прокатка ниже температуры рекристаллизации прокатки, а горячекатаный прокат выполняется при температуре выше рекристаллизации прокатки.

Преимущества

Горячекатаные бесшовные стальные трубы могут повредить микроструктуру литья стального слитка, измельчить кристаллические зерна стали и устранить дефекты микроструктуры, так что уплотнение стальной организации улучшает механические свойства.Это улучшение отражается на направлении прокатки, так что сталь больше не является в определенной степени изотропной; заливка образования пузырей, трещин и остеопороза при высокой температуре и давлении также может быть сварена вместе.

Недостатки:

1 После горячей прокатки неметаллические включения внутри стали (в основном сульфиды и оксиды, а также силикат) были спрессованы в лист, возникает явление расслоения (слоистости).Наслоение стали по толщине из-за тяговых характеристик значительно ухудшилось, и это может проявиться в межслоевой усадке сварного шва. Местная деформация, вызванная усадкой сварного шва, часто в несколько раз превышает предел текучести, деформация намного превышает вызванную нагрузку;

2 Остаточное напряжение, вызванное неравномерным охлаждением. Остаточное напряжение – это напряжение внутреннего фазового равновесия в отсутствие внешней силы, горячекатаная сталь различного поперечного сечения имеет остаточное напряжение, поэтому обычно размер сечения стали тем больше, чем больше остаточные напряжения.Остаточное напряжение является самостоятельным фазовым равновесием, но стальные элементы в исполнении внешней силы или имеют определенное влияние. Такие как деформация, стабильность, усталость могут отрицательно сказаться.

3 Горячекатаный стальной прокат, плохой контроль толщины и ширины кромки. Мы знакомы с тепловым расширением и сжатием, даже если в начале горячекатаного проката стандартная длина, толщина или будет некоторая отрицательная конечная точка после охлаждения, эта отрицательная дифференциальная ширина кромки шире, чем увеличивается толщина характеристики более очевидный.

Таким образом, для крупногабаритной стали для стальной кромки ширины, толщины, длины, угла и боковой линии закон не требует слишком высокой точности.

Трубы бесшовные холоднокатаные:

Холоднокатаные бесшовные трубы – это холоднотянутые или холоднокатаные прецизионные бесшовные стальные трубы с высокой точностью размеров и хорошей отделкой поверхности, используемые для машин и гидравлического оборудования. Холоднокатаный процесс относится к методу, применяемому для обработки стальных листов или полос в различные типы стальных изделий с помощью процессов холодной обработки, таких как процессы холодной гибки и холодного волочения.Холоднокатаные бесшовные трубы включают не только стальные трубы общего назначения, котельные стальные трубы низкого и среднего давления, котельные стальные трубы высокого давления, трубы из легированной стали, трубы из нержавеющей стали, стальные трубы для нефтяного крекинга, но также включают трубы из углеродистой стали с тонкими стенками, легированную сталь. трубы с тонкими стенками, трубы из нержавеющей стали с тонкими стенками и трубы из стали специальной формы. Горячекатаные бесшовные трубы обычно имеют внешний диаметр более 32 мм и толщину стенки от 2,5 до 75 мм; холоднокатаные бесшовные трубы обычно имеют наружный диаметр менее 6 мм и толщину стенки менее 0 мм.25 мм; тонкостенные трубы обычно имеют внешний диаметр менее 5 мм и толщину стенки менее 0,25 мм. Холоднокатаные трубы обычно имеют более высокую точность размеров, чем горячекатаные.

Преимущества и недостатки труб бесшовных холоднокатаных

Преимущества
1. Высокая скорость формования и производительность. Покрытие не будет повреждено. Профили могут иметь различную форму, чтобы адаптироваться к различным условиям.Процессы холодной прокатки могут привести к тому, что сталь будет иметь большую пластическую деформацию, что приведет к увеличению предела текучести стали.
2. Процессы холодной прокатки могут разрушить структуру отливки стальных слитков, улучшить зернистость стальных изделий и устранить дефекты микроструктуры, чтобы сделать структуру стальных изделий компактной и улучшить механические свойства стальных изделий. Такое улучшение отражается, главным образом, в направлении прокатки, что делает стальные изделия в некоторой степени не изотропными телами.Пузыри, трещины и усадки, образовавшиеся в отливке, можно устранить под воздействием высоких температур и давления.
Недостатки
1. Профиль холоднокатаной стали обычно представляет собой открытый профиль, который имеет относительно низкую жесткость на свободное кручение. Сталь легко скручивается при изгибе; изгибно-крутильное продольное изгибание легко обнаруживается при прессовании стали. Сопротивление кручению относительно низкое.
2. Стенка холоднокатаной стальной трубы относительно тонкая. Углы соединительных пластин не утолщены.Несущая способность частичной сосредоточенной нагрузки слабая.

Трубы стальные бесшовные делятся на следующие категории по разному назначению:

Бесшовная стальная труба

для строительства в основном используется для общей конструкции и механической конструкции.
Трансмиссионная жидкость с бесшовными стальными трубками в основном используется для трансмиссионной жидкости на трубопроводах и крупном оборудовании.
Бесшовные стальные трубы для котлов низкого и среднего давления используются в производстве различных конструкций для труб перегретого пара котлов низкого и среднего давления, трубы кипящей воды и тепловозных котлов, трубы перегретого пара, трубы для опиума, малой дымовой трубы и арочных кирпичных заводов. трубы стальные бесшовные горячекатаные и холоднотянутые из высококачественной конструкционной углеродистой стали.
Труба стальная бесшовная для котлов высокого давления используется для производства водотрубных котлов высокого и выше давления для обогрева поверхности с использованием высококачественной углеродистой стали, легированной стали и бесшовных труб из жаропрочной нержавеющей стали.
Бесшовная стальная труба для оборудования для внесения химических удобрений под высоким давлением применима к рабочей температуре -40 ~ 400 ℃, рабочему давлению 10 ~ 30 мА для химического оборудования и бесшовных стальных труб из углеродистой конструкционной стали и легированной стали.
Бесшовные стальные трубы для крекинга нефти и газа предназначены для котлов нефте- плавильных заводов, теплообменников и их трубопроводов для трансмиссионной жидкости.
Стальная труба для геологического бурения – это трубы для колонкового бурения для геологического отдела, которые для конечного использования могут быть разделены на бурильные трубы, утяжеленные бурильные трубы, колонковые трубы, обсадные трубы и осаждающие трубы. Бесшовная стальная труба алмазного бурения используется для алмазного бурения, колонкового стержня, бесшовных стальных обсадных труб.

Трубы стальные бесшовные горячекатаные Vs.Холоднокатаные бесшовные стальные трубы

Стальные бесшовные трубы

можно разделить на бесшовные стальные трубы горячей прокатки и бесшовные стальные трубы холодной прокатки. Затем Prime Steel Pipe покажет вам разницу между ними.
Труба стальная бесшовная холоднокатаная
Труба бесшовная холоднокатаная – это бесшовная стальная труба, обеспечивающая высокую точность размеров и хорошее качество поверхности. Холоднокатаные бесшовные трубы, помимо обычной стали, котельных труб низкого и среднего давления, котельных труб высокого давления, трубы из легированной стали, трубы из нержавеющей стали и трубы для крекинга нефти, также включают тонкостенные трубы из углеродистой стали, тонкостенные трубы из легированных сталей , тонкостенная труба из нержавеющей стали и стальная труба специальной формы.Диаметр холоднокатаной бесшовной стальной трубы составляет 6 мм, толщина стенки – 0,25 мм, диаметр тонкостенной трубы – 5 мм, толщина стенки – менее 0,25 мм. Точность размеров холодной прокатки выше, чем горячей.
Труба стальная бесшовная горячая прокатка
Горячая прокатка относится к холодной прокатке. Холодная прокатка ведется ниже температуры рекристаллизации, а горячая прокатка выше температуры рекристаллизации. Горячекатаные бесшовные стальные трубы обычно делятся на стальные трубы низкого, среднего и высокого давления, трубы из легированной стали, трубы из нержавеющей стали, трубы для крекинга нефти, геологические стальные трубы и другие стальные трубы.Внешний диаметр горячекатаной бесшовной трубы обычно превышает 32 мм, а толщина стенки составляет 2,5-75 мм.

<br/>

Подготовка и проверка заготовки трубы △ → Нагрев трубы → Перфорация → Прокатная труба → Повторный нагрев стальной трубы → Фиксированный (уменьшенный) диаметр → термообработка △ → Правка готовой трубы → чистовая обработка → контроль △ (неразрушающий, физико-химический, контроль на Тайване) → Складирование

ТЕХНОЛОГИЧЕСКАЯ СХЕМА ГОРЯЧЕКАТАННОЙ БЕСШОВНОЙ СТАЛЬНОЙ ТРУБЫ

Основная цель процесса перфорации – превратиться в сплошную круглую заготовку, пробивающую полую оболочку.Капилляр по характеристикам, точности и качеству поверхности не может соответствовать требованиям готового продукта, необходимы дальнейшие улучшения, чтобы деформировать металл насквозь. Основное назначение вытяжной машины – дальнейшее уменьшение вида в разрезе (основная сжатая стенка) для большего осевого удлинения, так что капилляр улучшает точность размеров, качество поверхности и организационные характеристики.

После нехватки прокатных стальных труб после вытяжной машины требуется дополнительный формовочный стан для достижения требований к готовой трубе.Прокат стальной за счет пропуска методом, широко применяемым при производстве стальных бесшовных труб.

Пока по способу проходной прокатки сталь можно разделить на две категории: стержневую прокатку без прокатки (прокатка полого тела) и с оправкой. Калибровочные машины, редукционный стан и редукционный стан растяжения, принадлежащие непрерывным прокатным станам без оправки, обычно являются гробом. Его основная цель состоит в том, чтобы уменьшить диаметр процесса деформации или размера, чтобы получить готовую сталь, толщину стенки контроля процесса, можно сделать утонение, утолщение или почти без изменений.

Все традиционные станки для прокатки отверстий с оправкой относятся к удлинительным станкам. Основная цель – уменьшить в процессе деформации толщину стенки перфорированного капилляра и внешний диаметр валков, проходящих в зоне деформации и поставленной оправке, для увеличения осевого удлинения. При этом определенное улучшение организации, производительности, точности, качества поверхности.

Процесс производства холоднотянутых бесшовных стальных труб:

Круглая труба → нагрев → перфорация → Заголовок → отжиг → травление → промасленный (медь) → многопроходная холоднотянутая (холоднокатаная) → пустая труба → термообработка → правка → гидростатические испытания (испытания) → отметка → хранение.

ТАБЛИЦА ПРОЦЕССА ПРОЦЕССА ХОЛОДНО-ТЯНЕННОЙ БЕСШОВНОЙ СТАЛЬНОЙ ТРУБЫ
Обычные прокатные станы холодной прокатки должны проходить непрерывный отжиг (установка CAPL) для устранения холодного упрочнения и напряжения прокатки или периодический отжиг для достижения механических свойств, указанных в соответствующем стандарте. Качество поверхности холоднокатаной стали, внешний вид, точность размеров лучше, чем у горячекатаного листа, а толщина тонкого проката составляет около 0,18 мм, поэтому большинство пользователей предпочитают.
Прокатный твердый валок может использоваться в качестве сырья для установки горячего цинкования, линии горячего цинкования, установки линии отжига.Вес прокатного жесткого валка обычно составляет от 6 до 13,5 тонн, диаметр рулона 610 мм.

Термообработка стальных бесшовных труб

Качество термообработки напрямую связано с качеством последующей обработки и в конечном итоге влияет на производительность и срок службы деталей, термическая обработка – это потребление энергии крупными загрязнителями машиностроительной отрасли.

В последние годы, с развитием науки и технологий и их применения, процесс термообработки бесшовных стальных труб в основном отражается в следующих аспектах:

(1) Очистить термообработку
Термическая обработка производственных сточных вод, отработанного газа, отработанной соли, пыли, шума и электромагнитного излучения и, следовательно, воздействия на окружающую среду, вызванного загрязнением.Решить проблемы загрязнения окружающей среды термообработкой, осуществление чистой термообработки (или зеленой термообработки) является одним из направлений развития технологий термообработки в развитых странах. Чтобы сократить выбросы SO2, CO, CO2, пыли и шлака, в основном положил конец использованию угля в качестве топлива, тяжелой нефти использовать меньше, в основном перейти на легкую нефть, природный газ по-прежнему является лучшим топливом. Утилизация отработанного тепла печи для сжигания достигла высокой степени, оптимизирована конструкция горелки и соотношение пустого топлива строго контролируется, чтобы гарантировать, что при условии разумного сжигания сводятся к минимуму NOX и CO; науглероживание газа, нитрование нитроцементации, альтернативная обработка солей и технология вакуумной термообработки для уменьшения количества отходов, содержащих соли, и загрязнения воды токсичными CN; использование водорастворимого синтетического закалочного масла вместо части закалочного масла, использование биоразлагаемого растительного масла вместо части минерального масла для уменьшения загрязнения маслом.

(2) прецизионная термическая обработка
Прецизионная термическая обработка имеет два значения: с одной стороны, в соответствии с требованиями использования деталей, материалов, размеров конструкции, знаний в области металловедения и современного компьютерного моделирования и технология тестирования, чтобы оптимизировать параметры процесса для достижения желаемой производительности или максимального использования материала Другой аспект потенциала; полностью гарантировать стабильность процесса оптимизации для достижения качества продукта, а степень дисперсии мала (или равна нулю), а тепловая деформация равна нулю.

(3) энергосберегающая термообработка
Научное производство и управление энергопотреблением – наиболее эффективное использование энергии, имеет потенциальные факторы, создание специализированной установки для термообработки для обеспечения полной мощности, обеспечение максимальной производительности оборудования – это выбор научного руководства. Выбрать энергетическую структуру при термической обработке первичной энергии; полностью использовать отходящее тепло, отработанное тепло; использование низкоэнергетического процесса с коротким циклом вместо процесса с длительным циклом потребления энергии.

(4) без окислительной термообработки
с подогревом для точного контроля углеродного потенциала, защитной атмосферы, обогрева, альтернативной окислительной атмосферы, контролируемого потенциала азота с подогревом, для улучшения характеристик деталей после термообработки, дефектов термообработки, таких как декарбонизация, трещины, значительно снижающие нагрев после чистовой обработки, остаются уменьшенными, повышают эффективность использования материала и обработки. Вакуум плюс закалка горячим газом, науглероживание в вакууме или при низком давлении, азотирование, проницаемость углерода и борирование могут значительно улучшить качество и уменьшить деформацию, а также увеличить срок службы.

Материал трубы стальной бесшовные

Специальные сплавы

HASTELLOY® X
MONEL® R-405
МОНЕЛ® К-500
HASTELLOY® C-276
HASTELLOY® C-22
HASTELLOY® B-2
INCOLOY® 825
INCOLOY® 800H / 800HT®
ИНКОНЕЛ® 718
СПЛАВ INCONEL® 625
СПЛАВ INCONEL® 601
ИНКОНЕЛ® СПЛАВ 600
СПЛАВ MONEL® 400
СПЛАВ 20
НИКЕЛЬ 200/201
MONEL® R-405
МОНЕЛ® К-500
СПЛАВ MONEL® 400
ИНКОНЕЛ® 718
СПЛАВ INCONEL® 625
СПЛАВ INCONEL® 601
ИНКОНЕЛ® СПЛАВ 600
INCOLOY® 825
HASTELLOY® X
HASTELLOY® C-276
HASTELLOY® C-22
HASTELLOY® B-2
INCOLOY® 800H / 800HT®
HASTELLOY® B-3

Дуплекс из нержавеющей стали

ZERON® 100, СУПЕР ДУПЛЕКСНАЯ НЕРЖАВЕЮЩАЯ СТАЛЬ
Супер дуплекс S32760
LDX 2101®, ДУПЛЕКСНАЯ СТАЛЬ
Дуплекс S31803
СУПЕР ДУПЛЕКС 2507
ДУПЛЕКС 2205

Нержавеющая сталь

НЕРЖАВЕЮЩАЯ СТАЛЬ NITRONIC 50HS
НЕРЖАВЕЮЩАЯ СТАЛЬ NITRONIC 60
НЕРЖАВЕЮЩАЯ СТАЛЬ NITRONIC 50
НЕРЖАВЕЮЩАЯ СТАЛЬ 13-8Ф.
НЕРЖАВЕЮЩАЯ СТАЛЬ 15-5ТФ
НЕРЖАВЕЮЩАЯ СТАЛЬ PRODEC 303
НЕРЖАВЕЮЩАЯ СТАЛЬ 303
НЕРЖАВЕЮЩАЯ СТАЛЬ 446
НЕРЖАВЕЮЩАЯ СТАЛЬ 410S
НЕРЖАВЕЮЩАЯ СТАЛЬ 410
НЕРЖАВЕЮЩАЯ СТАЛЬ 304-304H
НЕРЖАВЕЮЩАЯ СТАЛЬ 17-4
НЕРЖАВЕЮЩАЯ СТАЛЬ 347
НЕРЖАВЕЮЩАЯ СТАЛЬ 440C
НЕРЖАВЕЮЩАЯ СТАЛЬ 309
НЕРЖАВЕЮЩАЯ СТАЛЬ 316-316л
НЕРЖАВЕЮЩАЯ СТАЛЬ AL-6XN®
НЕРЖАВЕЮЩАЯ СТАЛЬ 330
НЕРЖАВЕЮЩАЯ СТАЛЬ 321
317L НЕРЖАВЕЮЩАЯ СТАЛЬ
НЕРЖАВЕЮЩАЯ СТАЛЬ 310 / 310S
Нержавеющая сталь 304L
Нержавеющая сталь 304
НЕРЖАВЕЮЩАЯ СТАЛЬ 253 MA

Углеродистая сталь

Материал	Трубы	Арматура	Фланцы	Клапаны	Болты и гайки
Углеродистая сталь	A106 Gr A	A234 Gr WPA	A105	A216 Gr WCB	A193 Gr B7
	A106 Gr B	A234 Gr WPB	A105	A216 Gr WCB	A194 Gr 2H
	A106 Gr C	A234 Gr WPC	A105	A216 Gr WCB
Углеродистая сталь , высокотемпературный сплав	A335 Gr P1	A234 Gr WP1	A182 Gr F1	A217 Gr WC1	A193 Gr B7
	A335 Gr P11	A234 Gr WP11	A182 Gr F11	A217 Gr WC6	A194 Gr 2H
	A335 Gr P12	A234 Gr WP12	A182 Gr F12	A217 Gr WC6
	A335 Gr P22	A234 Gr WP22	A182 Gr F22	A217 Gr WC9
	A335 Gr P5	A234 Gr WP5	A182 Gr F5	A217 Gr C5
	A335 Gr P9	A234 Gr WP9	A182 Gr F9	A217 Gr C12
Углеродистая сталь , низкотемпературный сплав	A333 Gr 6	A420 Gr WPL6	A350 Gr LF2	A352 Gr LCB	A320 Gr L7
Углеродистая сталь , низкотемпературный сплав	A333 Gr 3	A420 Gr WPL3	A350 Gr LF3	A352 Gr LC3	A194 Gr 7

Титана

10В-2Fe-3Al
6Al-4V
6Ал-4В СТА
6Al-4V ELI
6Al-2Sn-4Zr-2Mo

Цветовые коды труб

Цветовая кодировка труб важна как с точки зрения логистики, так и с точки зрения безопасности.Цветовые коды в некоторых случаях наносятся на трубы и другие материалы трубопроводов (например, фитинги, фланцы и клапаны) для облегчения идентификации на складе или в полевых условиях во время выполнения проекта компонентов, изготовленных из различных материалов. Это случай сложных заводов, использующих одновременно трубопроводы из углеродистой, легированной и нержавеющей стали. Когда система трубопроводов перекачивает жидкости разных типов, применяются цветовые коды, позволяющие различать компоненты трубопровода по средам.

PFI ES-22 СПЕЦИФИКАЦИЯ ДЛЯ КОДИРОВКИ ЦВЕТА ТРУБ

В таблице приведены рекомендации по цветовому кодированию труб, установленные спецификацией PFI ES 22. Помимо цветов, указанных в таблице, сварные трубы должны иметь дополнительную белую полосу.

Стандарт PFI Стандарт ES-22: Рекомендации по цветовому кодированию труб
Трубы из углеродистой стали
Материал	Материал Garde	Цвет ремешка / полосы
Углеродистая сталь, трубы электросварные сопротивлением	A53 Gr.B / API	1 сплошной белый
Углеродистая сталь, Smls, указанная прочность на разрыв ниже 70000 фунтов на кв. Дюйм (483 МПа)	A53 Gr. B	Без маркировки
Углеродистая сталь, убитая сталь	A106 Gr. B	1 сплошной зеленый
Углеродистая сталь, заданный предел прочности на разрыв 70 000 фунтов на кв. Дюйм (483 МПа) и более	A106 Gr. C	2 сплошные зеленые
Углеродистая сталь, низкотемпературная (испытана на удар)	A333 Gr.6	1 сплошной красный
Трубы из углеродистой стали с высоким выходом
52000 мин. урожай	API 5L X-52	1 сплошной желтый, 1 сплошной зеленый
60,000 мин. урожай	API 5L X-60	1 сплошной желтый, 1 сплошной розовый
65000 мин. урожай	API 5L X-65	2 желтые сплошные
70,000 мин.урожай	API 5L X-70	1 сплошной желтый, 1 сплошной оранжевый
Трубы из низколегированных материалов
C-Mo сталь	A335 Gr. P1	1 твердый апельсин
1 Cr-1/2 Mo Сталь	A335 Gr. P12	1 сплошной оранжевый, 1 сплошной синий
1 1/4 Cr-1/2 Mo Сталь	A335 Gr.P11	1 сплошной желтый
2 1/4 Cr-1 Mo Сталь	A335 Gr. P22	1 сплошной синий
Сталь 5 Cr-1/2 Mo	A335 Gr. P5	1 сплошной синий, 1 сплошной желтый
9 Cr-1/2 Mo Сталь	A335 Gr. P9	2 сплошных апельсина
Ферритные и мартенситные трубы и трубки
Тип 405	A268 TP405	1 сплошной зеленый, 1 сплошной черный
Тип 410	A268 TP410	1 сплошной зеленый, 1 сплошной красный
Трубы из аустенитной нержавеющей стали
Тип 304	A312 TP304	1 сплошной черный
Тип 304L	A312 TP304L	2 сплошной черный
Тип 304H	A312 TP304H	1 прерывистый черный
Тип 309	A358 Gr309	1 сплошной черный, 1 сплошной коричневый
Тип 310	A358Gr310	1 сплошной зеленый, 1 сплошной оранжевый
Тип 316	A312 TP316	1 сплошной серый
Тип 316L	A312 TP316L	2 сплошной серый
Тип 316H	A312 TP316H	1 прерывистый серый
Тип 317	A312 TP317	1 коричневый, 1 зеленый
Тип317L	A312 TP317L	1 коричневый, 1 красный
Тип 321	A312 TP321	1 сплошной розовый
Тип 321 H	A312 TP321H	2 сплошной розовый
Тип 347	A312 TP347	1 сплошной коричневый
Тип 347H	A312 TP347H	2 коричневые сплошные
Трубы из никелевого сплава
Никель 200		1 сплошной черный, 1 сплошной розовый
Инколой 800		1 сплошной черный, 1 сплошной оранжевый
Инколой 800H		1 сплошной серый, 1 сплошной красный
Инколой 825		1 сплошной серый, 1 сплошной синий
Инконель 600		2 сплошных синих
Инконель 625		1 сплошной синий, 1 сплошной розовый
Хастеллой Сплав 8-2		1 сплошной красный, 1 сплошной оранжевый
Хастеллой Сплав C-276		1 сплошной красный, 1 сплошной синий
Хастеллой Сплав C-22		2 сплошной красный
Хастеллой Сплав G		1 сплошной красный, 1 сплошной желтый
Карпентер Сплав 20 C 8-3		1 сплошной черный, 1 сплошной синий
Монель 400		1 сплошной черный, 1 сплошной желтый

Стандарт трубы стальной бесшовные

Имеется стандартная спецификация

Мы можем производить и продавать холоднотянутые и горячекатаные бесшовные стальные трубы и холоднотянутые бесшовные трубы специального сечения, которые широко применяются в нефтехимической, котельной, автомобильной, механической, строительной отраслях.

API SPEC 5L / 5CT

Спецификация для обсадных труб и насосно-компрессорных труб, восьмое издание, Нефтяная и газовая промышленность – Стальные трубы для использования в качестве обсадных труб или насосно-компрессорных труб для скважин.

Наименование товара	Исполнительный стандарт	Размер (мм)	Код стали / Марка стали
Кастинг	API 5CT	114 ~ 219 х 5.2 ~ 22,2	J55, K55, N80, L80, P110
Трубка	API 5CT	48,3 ~ 114,3 х 3,2 ~ 16	J55, K55, N80, L80, h50
Кастинг	API 5L	10,3 ~ 1200 х 1,0 ~ 120	А, В, X42, X46, X52, PSL1 / PSL2

ASTM / ASME

Американское общество испытаний и материалов (ASTM), Американское общество инженеров-механиков (ASME)

Наименование товара	Исполнительный стандарт	Размер (мм)	Код стали / Марка стали
Черные и горячеоцинкованные стальные трубы, бесшовные	ASTM A53	0.3 ~ 1200 х 1,0 ~ 150	GR.A, GR.B, GR.C
Бесшовная углеродистая сталь для работы при высоких температурах	ASTM A106	10,3 ~ 1200 х 1,0 ~ 150	GR.B, GR.C
Бесшовные холоднотянутые трубы теплообменника и конденсатора из низкоуглеродистой стали	ASTM A179	10,3 ~ 426 х 1,0 ~ 36	Низкоуглеродистая сталь
Бесшовные котельные трубы из углеродистой стали для высокого давления	ASTM A192	10.3 ~ 426 х 1,0 ~ 36	Низкоуглеродистая сталь
Бесшовные холоднотянутые трубы теплообменника и конденсатора из промежуточной легированной стали	ASTM A199	10,3 ~ 426 х 1,0 ~ 36	Т5, Т22
Бесшовные трубы для котлов и пароперегревателей из среднеуглеродистой стали	ASTM A210	10,3 ~ 426 х 1,0 ~ 36	A1, C
Бесшовные трубы из ферритной и аустенитной легированной стали для котлов, пароперегревателей и теплообменников	ASTM A213	10.3 ~ 426 х 1,0 ~ 36	Т5, Т9, Т11, Т12, Т22, Т91
Бесшовные углеродистые и легированные стали для механических труб	ASTM A333	1/4 ″ ~ 42 ″ x СЧ30 ~ XXS	Gr1, Gr3, Gr6
Бесшовные холоднотянутые трубы подогревателя питательной воды из углеродистой стали	ASTM A556	10,3 ~ 426 х 1,0 ~ 36	A2, B2

DIN / EN

Безопасность Германии (GS), Deutsches Institut für Normung (DIN)

Наименование товара	Исполнительный стандарт	Размер (мм)	Код стали / Марка стали
Бесшовные стальные трубы для повышенных температур	DIN 17175	10 ~ 762 х 1.0 ~ 120	Ст35.8, Ст45.8, 10CrMo910, 15Mo3, 13CrMo44, STPL340, STB410, STB510, WB36
Производство трубопроводов, сосудов, оборудования, трубопроводной арматуры.	DIN 1629	13,5 ~ 762 х 1,8 ~ 120	Ст37.0, Ст44.0, Ст52.0
Трубы стальные бесшовные для работы под давлением	EN 10216	4,0 ~ 60,0 x 0,5 ~ 8 Производственная длина 5-7 м	P235GH TC1, P235GH TC2, 16Mo3
Применение бесшовных прецизионных стальных труб	EN 10305-1	13.5 ~ 165,1 х 1,8 ~ 4,85	St33.2
Бесшовная прецизионная стальная труба	DIN 2391	4,0 ~ 60,0 х 0,5 ~ 8	Ст35, Ст45, Ст52
Трубы стальные бесшовные	DIN 2440	13,5 ~ 165,1 х 1,8 ~ 4,85	St33.2

JIS

Японские промышленные стандарты (JIS) определяют стандарты, используемые для промышленной деятельности в Японии.

Наименование товара	Исполнительный стандарт	Размер (мм)	Код стали / Марка стали
Работа при высоком давлении и высоких температурах	JIS G3454 / 5/6	19,05 ~ 114,3 х 2,0 ~ 14	JIS G3454 (STPG370, STPG410), JIS G3455 (STS370, STS410, STS480), JIS G3456 (STPT370, STPT410, STPT480)
Трубы, используемые для машин, автомобилей, велосипедов, мебели, бытовой техники и других деталей машин.	JIS G3445	19,05 ~ 114,3 х 2,0 ~ 14	СТКМ11А, СТКМ12 (А, В, С), СТКМ13 (А, В, С), СТКМ14 (А, В, С).
Трубы для котлов и теплообменников из углеродистой стали / легированной стали	JIS G3461,2	19,05 ~ 114,3 х 2,0 ~ 14	G3461 (STB340, STB410, STB510) G3462 (STBA22, STBA23)
Трубы стальные бесшовные для газового баллона высокого давления	JIS G3429	19.05 ~ 114,3 x 2,0 ~ 14 Длина: макс. 16000 мм	СТх21, СТх22, СТх31, СТх32

ГБ 国标

Наименование товара	Исполнительный стандарт	Размер (мм)	Код стали / Марка стали
Труба бесшовная для котлов низкого и среднего давления	ГБ 3087	19,05 ~ 114,3 х 2,0 ~ 14	10 #, 20 #
Трубы низкотемпературного теплообменника Труба стальная бесшовная	ГБ / T18984	19.05 ~ 351 х 2,0 ~ 14	06Ни3МоДГ, 09ДГ, 09Мн2ВДГ, 10МнДГ, 16МнДГ
Трубы для паровых котлов высокого и высокого давления с конструкцией из высококачественного углерода.	GB5310	19,05 ~ 114,3 х 2,0 ~ 14	20G, 20MnG, 25MnG, 15MoG, 20MoG, 12CrMoG, 15CrMoG (T12 / P12), 12CrMoG, 12Cr2MoWVTiB.

Размер стальной бесшовной трубы

Размер бесшовной трубы из нержавеющей стали (дюймы)	Внешний диаметр		График бесшовных труб
	Внешний диаметр		Sch.5S		Sch. 10S		Sch. 40S		Sch. 80-е годы
	(мм)	(дюймы)	Толщина стенки трубы и вес
	(мм)	(дюймы)	мм (дюйм)	кг / м	мм (дюйм)	кг / м	мм (дюйм)	кг / м	мм (дюйм)	кг / м
1/8	10.3	0,405	–	–	1,25 (0,049)	0,28	1,73 (0,068)	0,37	2,42 (0,095)	0,47
1/4	13,7	0,540	–	–	1,66 (0.065)	0,49	2,24 (0,088)	0,63	3,03 (0,119)	0,80
3/8	17,2	0,675	–	–	1,66 (0,065)	0,63	2,32 (0,091)	0,85	3.20 (0,126)	1,10
1/2	21,3	0,840	1,65 (0,065)	0,81	2,11 (0,083)	1,00	2,77 (0,109)	1,27	3,74 (0,147)	1,62
3/4	26.7	1.050	1,65 (0,065)	1.02	2,11 (0,083)	1,28	2,87 (0,113)	1,68	3,92 (0,154)	2,20
1	33,4	1,315	1,65 (0,065)	1.30	2,77 (0,109)	2,09	3,38 (0,133)	2,50	4,55 (0,179)	3,24
1 1/4	42,2	1,660	1,65 (0,065)	1,66	2,77 (0,109)	2,69	3.56 (0,140)	3,39	4,86 (0,191)	4,47
1 1/2	48,3	1.900	1,65 (0,065)	1,91	2,77 (0,109)	3.11	3,69 (0,145)	4.06	5,08 (0,200)	5.41 год
2	60,3	2.375	1,65 (0,065)	2,40	2,77 (0,109)	3,93	3,92 (0,154)	5,45	5,54 (0,218)	7,49
2 1/2	73,0	2.875	2,11 (0,083)	3,69	3,05 (0,120)	5,26	5,16 (0,203)	8,64	7,01 (0,276)	11,4
3	88,9	3.500	2,11 (0,083)	4,52	3.05 (0,120)	6,46	5,49 (0,216)	11,3	7,62 (0,300)	15.3
3 1/2	101,6	4.000	2,11 (0,083)	5,18	3,05 (0,120)	7,41	5,74 (0,226)	13.6	8,08 (0,318)	18,6
4	114,3	4.500	2,11 (0,083)	5,84	3,05 (0,120)	8,37	6,02 (0,237)	16.1	8,56 (0,337)	22,3
5	141.3	5,563	2,77 (0,109)	9,46	3,41 (0,134)	11,6	6,56 (0,258)	21,8	9,53 (0,375)	31,0
6	168,3	6,625	2,77 (0,109)	11.3	3,41 (0,134)	13,9	7,12 (0,280)	28,3	10,98 (0,432)	42,6
8	219,1	8,625	2,77 (0,109)	14,8	3,76 (0,148)	20,0	8.18 (0,322)	42,5	12,70 (0,500)	64,6
10	273,1	10,750	3,41 (0,134)	22,7	4,20 (0,165)	27,8	9,28 (0,365)	60,4	12,70 (0,500)	81.5
12	323,9	12,750	3,97 (0,156)	31,3	4,58 (0,180)	36,1	9,53 (0,375)	73,9	12,70 (0,500)	97,4

Применение бесшовных стальных труб

Бесшовные стальные трубы чаще всего используются в строительной отрасли в конструкционных или несущих целях.Эта конструкционная труба чрезвычайно прочна и поэтому также используется во множестве применений, где требуется большая толщина стенок, чем у сварных труб. Бесшовная стальная труба может использоваться для самых разных целей. Некоторые из наиболее распространенных применений и применений наших бесшовных стальных труб включают:

Морские буровые установки
Нефтепромысловое оборудование
Трубопроводы
Роллы
Сосуды под давлением
Судостроение
Детали машин
Тяжелая конструкция

Контроль качества стальных бесшовных труб

Проверка качества бесшовных стальных труб является очень важным этапом, и метод ее обнаружения также очень специфичен для всех трех – ультразвуковой контроль, вихретоковый контроль, испытание на утечку магнитного потока, конкретные обстоятельства таковы:

Ультразвуковой контроль

Ультразвуковой контроль бесшовных труб

Для контроля качества стали, ультразвукового контроля, в том числе ультразвукового контроля обнаруженных дефектов и ультразвукового измерения размеров с целью измерения.Более широкое применение прежнего, автоматическое тестирование, тестирование вручную; Последнее приложение, как правило, ручное измерение.

Неразрушающий контроль

Неразрушающий контроль, сокращенный для неразрушающего контроля, является широко используемым методом контроля трубопроводов. Это процесс тестирования, проверки и оценки качества и характеристик материала без повреждения самого трубопровода или влияния на его дальнейшую нормальную работу. Другими словами, после проведения неразрушающего контроля деталь все еще может быть введена в практическое использование.NDT использует изменения тепла, звука и магнитов, вызванные аномальной внутренней структурой или дефектами, для проверки внутренних и внешних дефектов материала.

Распространенными методами контроля неразрушающего контроля являются визуальный контроль (VT), ультразвуковой контроль (UT), радиографический контроль (RT), гидростатический контроль. Компания Anson International co, ltd использует ультразвуковые и гидростатические испытания для проверки своих трубопроводов.

Для проверки соответствия механических свойств бесшовных стальных труб требованиям стандарта необходимо тщательно подготовить испытательный образец бесшовных стальных труб с механическими характеристиками.Испытание механических свойств включает прочность на разрыв, предел текучести, удлинение, энергию удара и так далее. Испытание производительности процесса включает испытание на сплющивание, испытание на развальцовку, гидростатическое испытание, испытания на скручивание, испытание на изгиб в холодном состоянии, испытание на перфорацию. Эти тестовые задания основаны на различных стандартах и различных применениях бесшовных стальных труб.

Испытание на утечку магнитного потока

Проверка на утечку магнитного потока – это технология неразрушающего контроля, основанная на магнитных изменениях ферромагнитного материала.Когда ферромагнитный материал намагничен и создает магнитное поле утечки из-за наличия дефектов на поверхности заготовки, и, следовательно, посредством обнаружения утечки магнитного потока могут быть обнаружены дефекты в бесшовном материале большого калибра с тепловым расширением. Технология испытаний на утечку магнитного потока из стальных труб делится на два типа: метод контроля магнитных частиц и метод измерения магнитного поля. Первый прост, но требует невооруженного глаза для наблюдения за магнитными метками, что сложно автоматизировать.Последнее, несмотря на сложность устройства, его высокую стоимость и трудность в эксплуатации, но оно улавливается датчиками утечки информации магнитного поля, и, следовательно, легко автоматизируется испытание, подходящее для автоматического контроля больших количеств стальных труб. Поэтому при нормальных обстоятельствах нет специальных инструкций, обычно относящихся к магнитному полю при испытании на утечку магнитного потока при испытании стальных труб.

Вихретоковый контроль

Система автоматического вихретокового тестирования ECT-620

Метод вихретокового контроля находит более широкое применение в области промышленных методов неразрушающего контроля.Он основан на теории электромагнитной индукции, без какого-либо связующего агента может 100% быстрое автоматическое обнаружение образца. это еще более мощный инструмент для быстрого обнаружения сыпучих материалов. Таким образом, это даже не ограничивается бесшовными стальными трубами большого калибра с термическим расширением, которые стали необходимым средством для различных видов контроля качества стали. Автоматический метод вихретокового контроля в основном подходит для проверки качества стальных труб с помощью небольшого метода испытания зонда и метода испытания сквозного зонда 2.

Первый метод использования высокоскоростного вращения точечного датчика для обнаружения продольных дефектов в стальной трубе, скорость обнаружения определяется количеством датчика, и скорость вращения, как правило, относительно низкая, а второй через зонд для обнаружения поперечных дефектов стальной трубы, этот метод прост, а скорость тестирования (обычно до 60 м / мин). Кроме того, поскольку метод вихретоковой дефектоскопии является особенно чувствительной парой сквозных отверстий, соответствующие стандарты основной метод – замена трубы на гидростатическое испытание.

Методы испытания на твердость бесшовных стальных труб

При испытании твердости следует учитывать механические свойства стали, которые связаны с качеством и эксплуатационными характеристиками после деформации, штамповки, резки и других видов обработки. Таким образом, все бесшовные стальные трубы нуждаются в испытании на механические свойства, испытание бывает двух типов: испытание на растяжение и испытание на твердость.
Испытание на растяжение заключается в использовании образца бесшовной стальной трубы, после чего образец протягивается на машине до разрыва, что позволяет проверить его предел прочности на разрыв, предел текучести и удлинение.Испытание на растяжение является наиболее распространенным методом проверки механических свойств металлического материала. Если требуются механические свойства, все металлические материалы должны пройти испытание на растяжение. В частности, для тех металлических материалов сложной формы, которые нелегко испытать, испытание на растяжение является единственным способом проверить их механические свойства.
Испытание на твердость: используйте индентор и медленно вдавите его в поверхность пробоотборных труб, затем измерьте глубину или размер вмятины, чтобы определить твердость.Тест на твердость – это самый простой и удобный метод проверки механических свойств определенного материала. Испытание на твердость является неразрушающим и имеет аналогичные значения с точки зрения соотношения между твердостью и пределом прочности на разрыв. Твердость материала можно преобразовать в значения прочности на разрыв, которые имеют большое практическое значение.
Поскольку испытание на растяжение провести нелегко и удобно преобразовать твердость в прочность, все больше и больше производителей предпочитают проверять твердость материала, а не его прочность.По мере развития производственной техники и технологии испытаний, материалы, такие как бесшовные стальные трубы и трубы из нержавеющей стали, которые в прошлом не могли измерять твердость напрямую, теперь могут испытывать напрямую. Таким образом, испытание на твердость постепенно заменит испытание на растяжение.

Снятие фаски с трубы

Снятие фаски с трубы – это процесс, при котором образуется угол между краем конца трубы или трубки и плоскостью, перпендикулярной поверхности.

Стандартный угол скоса трубы при сварке равен 37.5 градусов. Другие углы и специальные формы, такие как J-образные скосы, также могут быть изготовлены на концах трубы или трубки с использованием автоматических станков для снятия фаски.

Что такое скошенный конец трубопровода и зачем его использовать?

Конец трубопровода со скошенной кромкой Конец с скошенной кромкой, проще говоря, представляет собой соединительную поверхность с определенным углом скоса. Фактически, он обрабатывается перед сваркой двух отрезков линейных труб, угол образуется на краю конца трубы с помощью машины для снятия фаски.Снятие фаски на трубе или насосно-компрессорной трубе обычно используется для подготовки концов к сварке. Его также можно использовать для удаления заусенцев с обрезанных концов из соображений безопасности и эстетики.

Вычтите толщину стенки трубы из внешнего диаметра трубы. Например, если у вас есть труба диаметром шесть дюймов и толщиной стенки два дюйма, вы должны вычесть два из шести, чтобы получить четыре.

Общие типы скошенных концов и сравнение разных типов

Концы со скосом можно делать под разными углами, что обеспечивает лучший сварной шов.Обычными концами со скошенной кромкой для стыковых соединений являются стыковое соединение типа I, конец с одинарной V-образной фаской, конец с двойной V-образной фаской и конец с одинарной U-образной фаской.

Распространенные типы скошенных концов

Стыковое соединение I-типа , также называемое квадратным стыком, представляет собой относительно простой метод соединения труб толщиной от 1 до 6 мм. Строго говоря, это не соединение со скошенной кромкой, поскольку для него требуется только параллельное совмещение краев двух частей без определенных углов. Легко и экономично обрабатывать, но не рекомендуется для толстостенных труб.Что касается труб с более толстыми стенками, необходимо полностью учитывать угол скошенных концов, стараясь использовать как можно меньше присадочного металла для обеспечения желаемой прочности при сварке.
Одинарный V-образный скошенный конец – это наиболее широко используемый тип стыкового соединения в трубопроводе. Подходит для труб толщиной от 3 до 26 мм. Угол скоса должен составлять примерно от 40 до 60 °. Одинарный – V-образный скошенный конец обрабатывается на станке для снятия фасок. Для сравнения, это более дорогое и требует большего количества присадочного материала, чем стыковое соединение I-типа, но соединение намного прочнее, чем квадратное соединение.Недостатком односкатного конца является легкость его угловой деформации.
Конец с двойной V-образной фаской , также называемый X-скошенным концом, разработан на основе одинарного V-образного скошенного конца. Он требует двухсторонней сварки, поэтому материал необходимо переворачивать после сварки с одной стороны, а время подготовки больше, чем у конца с одинарной V-образной фаской. Его можно использовать для труб толщиной от 12 до 60 мм. Для труб одинаковой толщины конец с двойной V-образной фаской требует меньшего количества присадочного металла, поскольку имеется два более узких V-образных соединения по сравнению с одним более широким концом с одинарной V-образной фаской.
Конец с одинарной U-образной фаской – это одностороннее сварное соединение. Для него требуется меньше присадочного металла, чем для конца с двойной V-образной фаской, и он менее подвержен деформации. Однако из-за радианной формы его труднее обрабатывать, чем предыдущие методы.

Под углом скошенной кромки понимается угол между двумя скошенными поверхностями. Угол скошенной кромки, обычно используемый для одинарного U-образного типа, относится к углу между скошенной поверхностью и вертикальной линией самой трубы.Под корневым отверстием понимается зазор между корнями обеих частей перед сваркой, чтобы обеспечить полную сварку корней. Радиус впадины для концов с одинарной U-образной фаской предназначен для увеличения поперечного пространства между корнями, чтобы сварка достигала нижней части корня.

Yaang может применять любой тип Bevel в любой необходимой степени.

Снятие фаски можно наносить на поверхность трубы любого размера и диаметра.

Концы труб

Для концов труб доступны 3 стандартные версии.

Простые концы (PE)
Резьбовые наконечники (TE)
Скошенные концы (BE)

Полиэтиленовые трубы обычно используются для трубопроводных систем меньшего диаметра и в сочетании с накладными фланцами и фитингами и фланцами для приварки враструб.

Реализация TE говорит сама за себя, эта производительность обычно используется для систем труб малого диаметра, а соединения будут выполняться с помощью фланцев с резьбой и резьбовых фитингов.

Реализация BE применяется ко всем диаметрам стыковых фланцев или фитингов, приваренных встык, и привариваются напрямую (с небольшим зазором 3-4 мм) друг к другу или к трубе. Концы обычно имеют фаску под углом 30 ° (+ 5 ° / -0 °) с поверхностью основания 1,6 мм (± 0,8 мм).

Длина труб

Трубопроводы на заводе не отрезаны точно по длине, но обычно поставляются в следующем виде:

Одиночная случайная длина имеет длину около 5-7 метров.
Двойная случайная длина имеет длину около 11-13 метров.
Доступны более короткие и более длинные длины, но для расчетов целесообразно использовать эту стандартную длину;
другие размеры, вероятно, дороже.

Длина отрезка трубы по требованию. Режущие инструменты включают станок для резки кусков шлифовального круга (также известный как беззубая пила), ручная пила, резак и другие ручные инструменты.

Станок для резки деталей с шлифовальным кругом: подходит для резки металлических труб или металлических профилей, особенно обработка объемной резкой является наиболее экономичной. Необходимо заранее определить длину резки трубы и провести хорошую линию разреза. Станок для резки труб перед обрезкой кондуктора должен быть надежно закреплен.Машина запускается, медленно нажимайте на шлифовальный круг, не хлопайте порогом или слишком большим давлением, чтобы не лопнуть шлифовальный круг.

Ручная пила:
Зубья пильного полотна должны указывать в направлении тяги, пильное полотно должно затягиваться, а не качаться. Операция, когда зажим напорной трубы закреплен на консоли (высота консоли составляла около 1 м), затем плотно толкать и тянуть, может работать один человек, но также и два с операцией. Для предотвращения нагрева и поддержания смазки можно сделать капельное масло в Jukou.Независимо от того, используете ли вы механическую или ручную резку в зависимости от длины резки или скругления, уровень среза будет гладким. Исследования могут не проводиться в усечении складок.

Резак:
– это использование роликов с острым ножом, сделайте карту 3600 при вращении трубы, затяните верхнюю проволоку, вращая варочную панель, пока она постепенно не отрежется в верхней трубе. Таким образом, разрезая металлическую трубу, труба будет наклонять стенку трубы, не только уменьшает диаметр трубы, но и делает стенку трубы негладкой, что приводит к повреждению проводника.В обычных условиях не следует принимать меры по резке металлических труб. При использовании, если необходимо, необходимо отрезать диаметр стальной трубы с помощью круглого напильника уровня, чтобы диаметр трубы и диаметр надреза совпадали.

Как правильно упаковывать стальные бесшовные трубы?

Вероятно, существуют сотни различных методов упаковки трубы, и большинство из них имеют свои достоинства, но есть два принципа, которые жизненно важны для любого метода предотвращения ржавчины и безопасности транспортировки по морю.

Пластиковые заглушки на концах труб с двух сторон.
Следует избегать стальной обвязки и повреждений при транспортировке.
Связанные знаки должны быть единообразными и последовательными.
Одинаковая пачка (партия) стальных труб должна быть получена из одной печи.
Стальная труба имеет тот же номер печи, ту же марку стали и те же технические характеристики.

Упаковка Yaang может удовлетворить любые потребности клиентов.

Пачка упаковка
Голая упаковка
Ящик упаковка
Защитить деревом с обоих концов
Упаковка трубок с U-образным изгибом

Источник: Network Arrangement – Китайский производитель бесшовных стальных труб – Yaang Pipe Industry Co., Limited (www.steeljrv.com)

(Yaang Pipe Industry – ведущий производитель и поставщик изделий из никелевых сплавов и нержавеющей стали, включая фланцы из супердуплексной нержавеющей стали, фланцы из нержавеющей стали, фитинги из нержавеющей стали, трубы из нержавеющей стали.Продукция Yaang широко используется в судостроении, атомной энергетике, морской инженерии, нефтяной, химической, горнодобывающей промышленности, очистке сточных вод, резервуарах для природного газа и высокого давления и других отраслях).

Если вы хотите получить дополнительную информацию о статье или поделиться с нами своим мнением, свяжитесь с нами по адресу [email protected]

Обратите внимание, что вас могут заинтересовать другие опубликованные нами технические статьи:

• Как получить трубы из нержавеющей стали высокого качества

• В чем разница между стальной трубой и стальной трубой?

• Технические условия для испытания трубопроводной системы под давлением

• Как отличить стальную трубу плохого качества

• Как получить качественные стальные трубы

• Процесс производства холоднокатаных стальных труб.

• Как получить качественные котельные трубы

• Как получить качественные фланцы

• Как получить трубы из высококачественной легированной стали

• Как получить качественную трубную арматуру

• Как получить качественные трубы теплообменника

• Разница между стальными трубами и стальными трубами

• РАЗНИЦА МЕЖДУ СТАЛЬНЫМИ ТРУБАМИ И СТАЛЬНЫМИ ТРУБАМИ

• Разница между сварной стальной трубой и бесшовной стальной трубой

• Характеристики стальных бесшовных труб

Артикул:

https: // www.yaang.com
https://blog.projectmaterials.com/pipes/pipes-color-code/

Размеры стальных труб

Размерные таблицы продуктов Železiarne Podbrezová.

Размеры и вес бесшовных стальных труб

Вес прецизионных труб

Размеры и вес холоднотянутых труб

Допуски по размеру прецизионных труб

9007

Пневматика и 9015 Размеры и размеры 9011 для гидравлики

Размеры и вес фитинга для стыковой сварки

Размеры трубок относятся к важнейшим характеристикам трубок.В связи с этим размеры трубы должны быть указаны таким образом, чтобы можно было полностью определить трубу. Для труб с круглым поперечным сечением три основных размера, за исключением длины: внешний диаметр (OD), внутренний диаметр (ID) и толщина стенки (WT). Для круглых труб даны два из этих значений. В зависимости от типа трубы также относятся соответствующие размеры и допуски на размеры.

Размерный ряд стальных труб

Размеры отдельных труб не производятся случайным образом, а располагаются в соответствии с размерными рядами на основе определенных систем.Размеры трубок указаны в мм. В США и некоторых других странах размеры указаны в дюймах (нем. Zoll). В этом случае трубки делятся на две группы, так называемые ТРУБКИ. Эти трубы используются в механических и энергетических установках, и в дюймах даны размеры внешнего диаметра. PIPE – это трубы для трубопроводов для различных типов сред. Размеры ТРУБЫ указаны как номинальные размеры трубы. Для размеров до 12 дюймов указан приблизительный размер (зазор) внутреннего диаметра трубы.Из размеров ТРУБЫ после их перевода в миллиметры создается первая предпочтительная линия внешнего диаметра стальной трубы (1-я строка в EN 10220, DIN 2448 и т. Д.). Это не означает, что размеры трубок 2-й и 3-й серий не используются. Размеры в серии 2 и 3 (для использования в Европе изменены на округленные размеры в мм) являются стандартами для ТРУБ, используемых в строительстве энергетических объектов, и для труб для механического применения.

Серии толщин стенок стальных труб

Серии толщин стенок берут свое начало в системе британских единиц (дюймы), в которой для выражения размеров используются дроби.Толщина стенок в ТРУБЕ создается «Графиком» (40, 60, 80, 120 ….), привязанным по некоторым размерам к весовой категории (STD, XS, XXS). Эти значения, пересчитанные в миллиметры, составляют часть ряда толщин стенок. (Примечание: размер – значение Schedule, например, 40 не является постоянным, а зависит от внешнего диаметра трубы).

Для трубы значения толщины стенки берутся из «шкал» BWG, SWG и других. После пересчета в миллиметры эти значения представляют собой другую часть ряда толщин стенок стальных труб.Для прецизионных стальных труб, используемых в Европе и странах, использующих систему SI, размерная линия создается с округленными размерами наружных диаметров и толщин стенок. Допуски по внешнему диаметру, внутреннему диаметру и толщине стенки действительны только для двух заказанных значений. Допуск третьего измерения можно согласовать только на прецизионных трубках.

Овальность стальных труб

(по округлости), разница между макс. и мин. показания диаметров, снятые в том же сечении.Овальность должна быть в пределах допуска OD.

(абсолютное значение в мм)

(в%)

Эксцентриситет стальных труб

(среднее отклонение), является мерой расстояния между центрами внешнего и внутреннего диаметров. Эксцентриситет должен быть в пределах допусков WT и рассчитывается по WT в одном поперечном сечении по формуле:

(абсолютное значение в мм)

(в%)

Отклонение от прямолинейности трубы (e)

указывает максимальное отклонение трубки от линии, соединяющей два ее конца, где L – длина трубки.Он дан в процентах на единицу длины. Обычно необходимая прямолинейность составляет 3 мм на 1 метр.

(в%)

стальная труба | Горячекатаные стальные трубы

Стальные трубы – это универсальный материал, который доступен в круглой, квадратной и прямоугольной форме. Обычно он изготавливается из различных сплавов, таких как алюминий и титан, которые обеспечивают его прочность и другие замечательные свойства.

Стальные трубы предлагают сочетание прочности, долговечности и доступности, что делает их идеальным выбором для широкого спектра применений, от теплообменников до лестничных перил и производства грузовиков и прицепов.Компания Industrial Metal Supply предлагает стальные трубы различных стандартных размеров и профилей, а также варианты стальных труб для специальных применений.

Области применения стальных труб

Универсальные, долговечные и легкие в резке, гибке и формовании стальные трубы можно найти во множестве областей применения. Поскольку стальные трубы могут выдерживать экстремальные условия, такие как температура и давление, эти характеристики используются в различных отраслях промышленности.

Строительство, машиностроение и автомобилестроение – одни из самых распространенных отраслей, в которых используются профили стальных труб.Почти все металлические леса изготавливаются из стальных труб, потому что их легко собрать. Стальные трубы также используются в подвеске, впрыске топлива и системах управления автомобилем.

Другие распространенные применения стальных труб включают:

Каркасы солнечных панелей
Архитектура
Медицинские приборы
Промышленное оборудование
Водопровод для жидкостей, газов или электропроводка

Формы и стили стальных труб

Промышленные запасы металла стальная труба для всех применений.Мы предлагаем полную линейку стандартных диаметров, форм и толщин стенок, а также специальные стальные трубы. Мы предлагаем услуги по пошиву по длине, чтобы предоставить вам идеальные стальные трубы для вашего проекта. В наш ассортимент стальных труб входят:

Горячекатаные стальные трубы

Эта стальная труба была обработана с использованием очень высоких температур и ряда роликов для облегчения работы. Горячая прокатка защищает материал от внутренних напряжений. Этот тип труб часто используется в строительной отрасли, но не для точных применений.

Трубы из холоднокатаной стали

Эти стальные трубы начинаются с горячекатаной стали, но затем подвергаются дальнейшей обработке для создания более качественной поверхности и дополнительной прочности. Этот процесс больше подходит для применений, в которых предъявляются строгие требования к допускам, прямолинейности и состоянию поверхности, поскольку холодная прокатка является более точным методом чистовой обработки.

Труба из оцинкованной стали

На эту стальную трубу нанесено оцинкованное покрытие, которое делает материал более устойчивым к коррозии и продлевает срок его службы.Поскольку материал устойчив к коррозии, его часто используют для изготовления конструкционных труб в таких проектах, как мосты и заборы, где он может подвергаться воздействию условий окружающей среды.

Другие предлагаемые нами стальные трубы:

Круглые стальные трубы: эта форма стальных труб обеспечивает необходимую прочность и долговечность по доступной цене. Стальные круглые заглушки можно использовать практически для любого применения.
Прямоугольная стальная труба: эта стальная труба предназначена для применения в строительстве и обрабатывающей промышленности.Он обладает большей прочностью и жесткостью, чем другие формы, что делает его идеальным для строительства, архитектуры, автомобилей и многого другого.
Квадратная стальная труба: эта квадратная труба может выдерживать экстремальные температуры, давления и погодные условия, что делает ее идеальной как для коммерческого, так и для промышленного применения. Он часто используется в кузовах грузовиков, компонентах прицепов и деталях машин.
