Трубы стальные круглые. Полный сортамент стальных труб / Трубы водогазопроводны. Труба ВГП

Трубы водогазопроводные относятся к сварным стальным трубам. Труба ВГП – это другое сокращенное обозначение водогазопроводной трубы. Трубы ВГП производятся по ГОСТ 3262-75 и разделяются по условному проходу, иначе называемому “диаметр условный” ( сокращенно ДУ ) и толщине стенки. для обычной точности из сталей по ГОСТ 380-88 и ГОСТ 1050-88 для стали. Такие трубы применяются для водопроводов, газопроводов и систем отопления. для повышенной точности из сталей по ГОСТ 1050-88. Трубы повышенной точности используются для деталей водопроводных и газопроводных систем и конструкций. Для труб ВГП, как и для трубы водопроводной и трубы газопроводой принята своя система обозначений, которая отличается от общепринятой для остальных труб, где используются толщина стенки и наружный диаметр трубы. Основным отличием является использование такого параметра как “условный проход” или “диаметр условный”, сокращенно “ диаметр ДУ“. Для более подробного ознакомления с обозначениями в наименовании водогазопроводных труб смотрите рисунок1 и таблицу 1. Например для трубы ВГП ДУ 25 как для легкого, так и для обыкновенного и усиленного вариантов общими будут фраза “ДУ 25” в названии и наружный диаметр d, равный 33,5 миллиметрам. Отличия буду заключаться в толщине стенки s и, соответственно внутреннего диаметра d1: для легкого варианта толщина стенки s = 2,8мм, внутренний диаметр d1 = 27,9мм; для обыкновенного варианта толщина стенки s = 3,2мм, внутренний диаметр d1 = 27,1мм; для усиленного варианта толщина стенки s = 4,0мм, внутренний диаметр d1 = 25,5мм.

Сортамент водопроводных и газопроводных труб по ГОСТ

Сортамент водо- и газопроводных труб позволяет выбрать продукцию, соответствующую эксплуатационным условиям. В зависимости от состояния окружающей среды, температуры, давления и состава транспортируемых сред, отдают предпочтение бесшовным или сварным прямо- или спиралешовным трубам.

Сортамент стальных газопроводных труб по ГОСТу 3262-75

Эта металлопродукция применяется для организации систем отопления, наружных и внутренних сетей водоснабжения, передачи газа низкого давления. Наиболее распространены «черные» трубы рядового исполнения. В системах с высокими требованиями к коррозионной устойчивости и длительному сроку службы используют оцинкованный прокат.

Основной размерный параметр для классификации изделий – стандартизированная величина, называемая условным проходом. В зависимости от толщины стенки, трубы разделяют на легкие, обыкновенные и усиленные. Для соединения элементов применяют муфты (для проката с обычной толщиной стенки) и сварку (для всех типов продукции). Прокат выпускают без резьбы на концах (длина «черных» труб – 4-12 м) или с резьбой (длина «черных» и оцинкованных труб – 4-8 м).

Таблица сортамента стальных водогазопроводных труб по ГОСТу 3262-75

Условный проход	Наружный диаметр, мм	Толщина стенки труб, мм
		Легкие	Обычные	Усиленные
6	10,2	1,8	2,0	2,5
8	13,5	2,0	2,2	2,8
10	17,0	2,0	2,2	2,8
15	21,3	2,5	2,8	3,2
20	26,8	2,5	2,8	3,2
25	33,5	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0

Для производства этого проката используют электросварку. Заготовкой служит стальная лента в рулонах – штрипс. Ее разматывают и правят на специальных валках, разрезают в размер, на краях изготавливают фаску. Подготовленные полосы сваривают встык прямым или спиралевидным швом токами высокой частоты или другими способами. На полученной продукции срезают грат, изделия охлаждают, калибруют и нарезают.

Стальные сварные газовые трубы, используемые для магистральных нефтегазопроводов, регламентирует ГОСТ 20295-85.

Бесшовные газовые трубы: сортамент

При монтаже нефтегазопроводов используют бесшовные горяче- и холоднокатаные стальные трубы. В качестве исходного материала применяют литую или кованую цилиндрическую заготовку, из которой способом прошивки получают пустотелый цилиндр. Окончательную форму изделию придают на вальцовочной линии. Бесшовные (цельнотянутые) трубы отличаются способностью выдерживать высокое давление транспортируемых сред, поэтому могут применяться в сетях первой категории по давлению. Это более дорогая продукция, по сравнению со сварной, поэтому в бытовых целях для газопроводов низкого давления использовать ее не целесообразно.

Горячедеформированные трубы являются результатом первой стадии обработки заготовок. Толщина стенки достигает 75 мм, изделия могут применяться в жестких эксплуатационных условиях. Сортамент и свойства стальных бесшовных газопроводных труб регламентирует ГОСТ 8732-78. Для получения проката с точными размерами и хорошим качеством поверхности горячекатаные трубы подвергают холодному деформированию. Эта продукция может иметь небольшие размеры, выпускается в соответствии с ГОСТом 8734-75.

Труба стальная водогазопроводная ГОСТ 3262-75 | Продукция

Трубы водопроводные мерной длины или же кратной мерной имеют допустимые припуски с каждой стороны по 5 мм и продольное отклонение +10 мм по всей длине.
В партиях немерных труб стальных водопроводных, по согласованию с потребителем, допускаются (не более 5%) трубы имеющие длину от 1,5 до 4 метров.


Расчет массы 1 м трубы водо- и газопроводной производится исходя из плотности стали 7,85 г/см.  Неоцинкованные стальные водопроводные трубы легче оцинкованных труб на 3%.
Для конструкций водопроводных и газопроводных применяются трубы стальные повышенной точности.

Наружный диаметр: 17 – 114 мм (17,0; 21,3; 26,8; 33,5; 42,3; 48,0; 60,0; 75,5; 88,5; 101,3; 114)
Условный проход: 10, 15, 20, 25, 32, 40, 50, 65, 80, 90, 100 мм
Толщина стенки: легкие: 2 – 4 мм; обычные: 2,2 – 4,5; усиленные: 4,5 – 5 мм.
Предельные отклонения:
по диаметру:
D 17 – 48 мм: + 0,4 мм – 0,5 мм
D 60 – 114 мм: + 0,8% – 1,0%

по стенке:
– 15 %

Примечания

:

1. Марки стали – 08 кп, 08 пс, 10, 15, 15 кп, 15 пс, 20, 20 кп, 20 пс, Ст1сп, Ст1пс, Ст2сп, Ст2пс, Ст3кп, Ст3пс, Ст3сп
2. Длина труб – немерная: 4 – 9 м; мерная: 6 – 8 м
3. Масса труб рассчитывается с помощью трубного калькулятора
4. Трубы поставляются неоцинкованными, без резьбы, без муфт, обычной точности.

Сортамент
Усл.проход, мм	Наруж.диаметр, мм	Толщина стенки, мм
		легкие	обычные	усиленные
10	17,0	2,0	2,2	–
15	21,3	2,35	–	–
15	21,3	2,5	–	–
20	26,8	2,35	–	–
20	26,8	2,5	2,8	–
25	33,5	2,8	–	–
32	42,3	2,8	3,2	–
40	48,0	3,0	–	–
50	60,0	3,0	3,5	–
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114	4,0	4,5	5,0



Механические свойства
Марка стали	Временное сопротивление, Н/мм2(min)	Предел текучести, Н/мм2(min)	Относительное удлинение, % (min)
• наружный диаметр от 12 до 19 мм вкл.
08пс, 08кп	372	176	для ст. до 0,06 от н.д. – 6; свыше 0,06 от н.д. – 15
Ст1пс, Ст1кп	372	176	– // –
08, Ст1сп	372	186	– // –
10кп, Ст2кп	372	176	– // –
10пс, Ст2пс	372	186	– // –
10, Ст2сп	372	196	– // –
15кп	441	186	для ст. до 0,06 от н.д. – 5; свыше 0,06 от н.д. – 14
15пс, 20кп	441	196	– // –
15, 20пс	441	206	– // –
20	441	216	– // –
Ст3кп	441	196	для ст. до 0,06 от н.д. – 5; свыше 0,06 от н.д. – 13
Ст3пс	441	206	– // –
Ст3сп	441	216	– // –
• наружный диаметр от 19 до 60 мм вкл.
08пс, 08кп	314	176	для ст. до 0,06 от н.д. – 6; свыше 0,06 от н.д. – 15
Ст1пс, Ст1кп	314	176	– // –
08, Ст1сп	314	186	– // –
10кп, Ст2кп	333	176	– // –
10пс, Ст2пс	333	186	– // –
10, Ст2сп	333	196	– // –
15кп	372	186	для ст. до 0,06 от н. д. – 5; свыше 0,06 от н.д. – 14
15пс, 20кп	372	196	– // –
15, 20пс	372	206	– // –
20	372	216	– // –
Ст3кп	392	196	для ст. до 0,06 от н.д. – 5; свыше 0,06 от н.д. – 13
Ст3пс	392	206	– // –
Ст3сп	392	216	– // –
• наружный диаметр свыше 60 мм
08пс, 08кп	264	176	23
Ст1пс, Ст1кп	294	176	23
08, Ст1сп	294	186	23
10кп, Ст2кп	314	176	23
10пс, Ст2пс	314	186	23
10, Ст2сп	314	196	23
15кп	353	186	21
15пс, 20кп	353	196	21
15, 20пс	353	206	21
20	353	216	21
Ст3кп	372	196	20
Ст3пс	372	206	20
Ст3сп	372	216	20



Химический состав (%, максимум)
марка стали	C	Si	Mn	Cr	Ni	Mo	S	P	Cu	N
08пс	0,05-0,11	0,05-0,17	0,35-0,65	0,10	–	0,04	0,035	–	–	0,006
08кп	0,05-0,12	0,03	0,25-0,50	0,10	–	0,04	0,035	–	–	0,006
10	0,07-0,14	0,17-0,37	0,35-0,65	0,15	0,3	–	–	–	–	–
15	0,12-0,19	0,17-0,37	0,35-0,65	0,25	–	–	0,04	0,035	–	–
15пс	0,12-0,19	0,05-0,17	0,35-0,65	0,25	–	–	0,04	0,035	–	0,006
15кп	0,12-0,19	0,07	0,25-0,50	0,25	–	–	0,04	0,035	–	0,006
20	0,17-0,24	0,17-0,37	0,35-0,65	0,25	0,25	–	0,03	0,025	0,3	–
20кп	0,17-0,24	0,07	0,25-0,50	0,25	–	–	0,04	0,035	–	–
20пс	0,17-0,24	0,05-0,17	0,35-0,65	0,25	–	–	0,04	0,035	–	–
Ст3сп	0,14-0,22	0,15-0,30	0,40-0,65	0,30	–	–	0,05	0,04	–	0,01
Ст3пс	0,14-0,22	0,05-0,15	0,40-0,65	0,30	–	–	0,05	0,04	–	0,01
Ст3кп	0,14-0,22	0,05	0,30-0,60	0,30	–	–	0,05	0,04	–	0,01

Водогазопроводные трубы в Ижевске по низкой цене

Водогазопроводные стальные трубы, предназначены для монтажа систем отопления, холодного водоснабжения, а также бытовых газопроводов.

Трубы стальные водогазопроводные ГОСТ 3262-75

Труба водогазопроводная является электро-сварной трубой круглого профиля с продольным швом. Ее производят методом сварки и формовки из листового проката. Листовой прокат для водогазопроводных труб изготавли­вается методом горячей прокатки из углеро­дистой или конструкционной стали.

Область применения

Стандарт распространяется на неоцинкованные и оцинкованные стальные сварные трубы, применяемые для водопроводов и газопроводов, систем отопления, а также для деталей водопроводных и газопроводных конструкций.

Классификация

Трубы водогазопроводные изготовляют:

• неоцинкованные;
• оцинкованные.

По точности трубы изготовляют:

• обычной;
• повышенной.

Для труб повышенной точности изготовления в условном обозначении после размера условного прохода указывается буква П.

Для труб под накатку резьбы в условном обозначении после слова «труба» указывается буква Н.

Трубы изготовляют из сталей по ГОСТ 380-88 и ГОСТ 1050-88 без нормирования механических свойств и химического состава.

Трубы для деталей водопроводных и газопроводных конструкций изготовляют из сталей по ГОСТ 1050-88.

По длине трубы изготовляют от4 до 12 м: мерной или кратной мерной длины с припуском на каждый рез по 5 мм и предельным отклонениями на всю длину плюс 10 мм; немерной длины.

По согласованию изготовителя с потребителем в партии немерных труб допускается до 5% труб длиной от 1,5 до 4 м.

100

Условный проход	Наружный диаметр	Толщина стенки труб			Масса 1м труб, кг
		легких	обыкно­венных	усилен­ных	легких	обыкно­венных	усилен­ных
6	10,2	1,8	2,0	2,5	0,37	0,4	0,47
8	13,5	2,0	2,2	2,8	0,57	0,61	0,74
10	17,0	2,0	2,2	2,8	0,74	0,80	0,98
15	21,3	2,35	–	–	1,10	–	–
15	21,3	2,5	2,8	3,2	1,16	1,28	1,43
20	26,8	2,35	–	–	1,42	–	–
20	26,8	2,5	2,8	3,2	1,5	1,66	1,86
25	33,5	2,8	3,2	4,0	2,12	2,39	2,91
32	42,3	2,8	3,2	4,0	2,73	3,09	3,73
40	48,0	3,0	3,5	4,0	3,33	3,84	4,34
50	60,0	3,0	3,5	4,5	4,22	4,88	6,16
65	75,5	3,2	4,0	4,5	5,71	7,05	7,88
80	88,5	3,5	4,0	4,5	7,34	8,34	9,32
90	101,3	3,5	4,0	4,5	8,44	9,60	10,74
114,0	4,0	4,5	5,0	10,85	12,15	13,44
125	140,0	4,0	4,5	5,5	13,42	15,04	18,24
150	165	4,0	4,5	5,5	15,88	17,81	21,63

Предельные отклонения по массе труб не должны превышать +8%. Оцинкованные трубы тяжелее неоцинкованных на 3%.

Водогазопроводные трубы (ВГП) – таблица размеров, диаметра в соответствии ГОСТ

К группе водогазопроводных относятся стальные сварные трубы, используемые для организации газо-, водопроводов, отопительных систем, изготовления металлоконструкций. Способ сварки зависит от технологий, применяемых на заводе-изготовителе. Печная сварка – более дорогой процесс, но он позволяет получать изделия с точной геометрией, полностью удаленным гратом, хорошей гибкостью. Наиболее часто используют сварку токами высокой частоты.

Диаметры стальных водогазопроводных труб, согласно ГОСТу 3262-75

Эта группа трубных изделий классифицируется по Dу – условному проходу. Наружный диаметр водогазопроводных труб, имеющих одну величину условного прохода, остается неизменным, а толщина стенки меняется. Истинный внутренний диаметр точно равен величине Dу в редких случаях. Его значение округляется в соответствии с таблицей. Приведем пример. Для труб с Dу 10 наружный диаметр равен 17 мм, а истинный внутренний: для легких труб – 13 мм, обычных – 12,6 мм, усиленных – 11,2.

Таблица размеров водогазопроводных труб (ВГП) по ГОСТу 3262-75

Условный проход, Dу	Наружный диаметр, мм	Легкие		Обычные		Усиленные
		Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг
6	10,2	1,8	0,37	2,0	0,4	2,5	0,47
8	13,5	2,0	0,57	2,2	0,61	2,8	0,74
10	17,0	2,0	0,74	2,2	0,8	2,8	0,98
15	21,3	2,5	1,16	2,8	1,28	3,2	1,43
20	26,8	2,5	1,5	2,8	1,66	3,2	1,86
25	33,5	2,8	2,12	3,2	2,39	4,0	2,91
32	42,3	2,8	2,73	3,2	3,09	4,0	3,78
40	48,0	3,0	3,33	3,5	3,84	4,0	4,34
50	60,0	3,0	4,22	3,5	4,88	4,5	6,16
65	75,5	3,2	5,71	4,0	7,05	4,5	7,88
80	88,5	3,5	7,34	4,0	8,34	4,5	9,32
100	114,0	4,0	10,85	4,5	12,15	5,0	13,44

Трубы поступают в продажу отрезками 4-12 м.

Типы и размеры стальных водогазопроводных труб в соответствии с ГОСТом 3262-75

Сортамент представлен в широком диапазоне, позволяющим выбрать оптимальный вариант для конкретной задачи.

• Легкие (тонкостенные) трубы допустимы к применению в системах транспортировки газа низкого давления. Это связано с отсутствием агрессивных сред, провоцирующих коррозионное разрушение внутренних стенок.
• Трубы со средней толщиной стенок – прекрасный вариант для холодного водоснабжения. Предпочтительно приобретать оцинкованные изделия, обеспечивающие более длительный срок службы и лучшее качество воды.
• Усиленные – предназначены для условий, предусматривающих сильное воздействие агрессивных сред. Это трубы для передачи горячей воды и жидкости в отопительной системе.

Продукция выпускается «черной» (без защитного цинкового слоя) и оцинкованной, с резьбой (накатанной или нарезанной) или без нее. Для оцинкованных труб оптимальным является соединение с помощью резьбовых фитингов, поскольку сварка сопровождается выгоранием цинкового слоя, что вредит здоровью человека и ослабляет трубы. «Черные» трубы чаще всего сваривают, что позволяет получать долговечный, герметичный стык. Но при самостоятельном проведении монтажных работ или прокладке трубопровода в углах, близко к стене предпочитают использовать резьбовые соединения.

По требованию потребителя предприятие-изготовитель водогазопроводных труб может предоставить следующие услуги:

• на трубах диаметром не менее 5 мм, предназначенных для сварки, снять фаски под углом 35-40° к торцу;
• на обычных и усиленных трубах с Dу не менее 10 с двух сторон нарезать резьбу;
• укомплектовать муфтами (по одной на трубу).

Трубы водогазопроводные (ВГП) в Москве от 10 до 150 мм

Труба ВГП цены

По всем вопросам обращайтесь по телефону: +7 495 374 66 00 (Москва и область) и 8 800 500 80 84 (регионы)

Технические и эксплуатационные параметры труб ВГП регламентируются ГОСТ 3262-75; изготавливаются из углеродистых сталей.

Компания «Сталь-Эксперт» предлагает купить водогазопроводную трубу (ВГП) в Москве по приемлемым ценам с доставкой в любой регион России. Высокая скорость ответа на запрос, налаженная система логистики и собственный автопарк на протяжении 10 лет обеспечивают оперативность доставки товара каждому клиенту.

В сортаменте каталога сталь-Эксперт  имеется труба водогазопроводная стальная, купить которую можно со склада в Москве и заказать доставку по всей России. Индивидуальный подход к вопросам скидок для постоянных покупателей обеспечивают взаимовыгодное сотрудничество как с организациями, так и с физическими лицами.

Применение трубы ВГП

Основная область применения трубы водогазопроводной – это сооружение различных коммуникаций (в строительстве, жилищно-коммунальном хозяйстве). Труба стальная водогазопроводная, а именно, труба водогазопроводная гост 3262-75 цена на которую зависит от объема, используется в проектировании газо- и водопроводов, а также часто применяется в системах отопления.

Труба водогазопроводная черная, цена которой зависит от объема заказа, применяется в нефтегазовой промышленности. Особые характеристики стальной водогазопроводной трубы обеспечивают ее пригодность для наружного и внутреннего применения.

Качественная труба стальная сварная водогазопроводная используется в таких отраслях, как:

• авиастроение;
• сельскохозяйственная промышленность;
• сооружение строительных лесов;
• машиностроение;
• автомобильная промышленность;
• водопроводные коммуникации.
• отопление.
• газопроводная система.
• магистральные трубопроводы.
• бытовые коммуникации.
• промышленные предприятия и многое другое.
• производство стальных тумб, заборов, этажерок, утяжелителей и прочее.

Современный рынок насыщен различными высокотехнологичными материалами. Но стальные водогазопроводные трубы считаются популярными и востребованными в различных видах деятельности человека. Трубный металлопрокат занимает лидирующие позиции в рейтинге строительной индустрии.

Чем объясняется такая востребованность металлопроката?

Первый вариант заключается в том, что трубы из полимерного материала использовать на открытом пространстве нельзя по техническим нормам. Такой трубопровод быстро выйдет из строя. По нормативной документации и техническим требованиям газ разрешается подводить по стальным трубам, которые выдерживают высокое давление.

Особенности водогазопроводной трубы

Металлопрокат считается широко используемой разновидностью электросварных изделий, производимых в соответствии госстандарта. Основное отличие данного сортамента трубы от других изделий – это усиленный шов, способный выдерживать высокое давление. Трубы такой категории отличаются высокими антикоррозийными характеристиками. Причем они должны соответствовать основным требованиям:

• На поверхности не должно быть сколов, закатов и вздутий.
• Резку необходимо выполнять под прямым углом.
• Не должно также быть трещин и расслоений.

В целях увеличения антикоррозийных характеристик и повышения эксплуатационных качеств материала промышленная индустрия выпускает оцинкованные трубы. Регламентируемая толщина цинкового покрытия соответствует 30 мкм. При производстве продукции в основном используется углеродистая марка стали.

Водогазопроводные трубы обладают массой преимуществ:

• Высокая степень прочности водогазопроводной трубы.
• Надежность и безопасность материала.
• Приемлемая стоимость для каждого покупателя.
• Практичность и универсальность данного сортамента металлопроката.
• Повышенная устойчивость к различным проявлениям природы.
• Продолжительная эксплуатация.
• Высокое качество трубного металлопроката.

Изготовление продукции осуществляется на современном оборудовании с использованием высококачественных марок стали. Трубы легко свариваются, режутся и практичны в эксплуатации. По толщине различают водогазопроводные трубы трех категорий: усиленные, обычные и трубы легкого класса.

Купить трубы водогазопроводные (ВГП) в Москве

Наша компания «Сталь-Эксперт» предлагает купить трубу водогазопроводную в Москве с доставкой на выгодных условиях, цена за метр трубы ВГП от производителя. Весь сортамент трубы водогазопроводной соответствует ГОСТу 3262-78 и проходит определенную проверку качества:

• визуальный осмотр,
• гидроиспытания,
• проверка шва с помощью ультразвука.

В сортамент металлопроката нашей компании входит труба водогазопроводная (ВГП) стальная, цена зависит от объема закупки, оптовикам предоставляются скидки. Трубу ВГП – купить от 1 метра в Москве можно на сайте Сталь-Эксперт круглосуточно, все дополнительные вопросы и консультации проводятся опытными специалистами нашей компании (пн-пт с 09:00 до 18:00) по телефону: +7 (495) 374-66-00.

Электронная почта: [email protected].

Трубы водогазопроводные 🟥 (ВГП) стальные в Тольятти по ГОСТ 3262

Трубы ВГП по ГОСТ 3262-75

Стальные трубы ВГП применяются для монтажа бытовых и промышленных трубопроводов. Само название – «водогазопроводные» говорит о том, что данная продукция используется для создания разводки под воду и газ, канализацию, отопление. В каждом доме, офисе, цехе, на каждом дачном участке задействованы именно металлические водопроводные трубы. В народе нередко их называют «газовка». За счет своей толстой стенки, товар часто используется для изготовления стальных несущих конструкций. Также, эти изделия нередко применяют в качестве столбов для ограждения территорий.

Водогазопроводные трубы в Тольятти 🟥 оцинкованные и черные

Оцинкованные трубы ВГП менее подвержены коррозии, в связи с чем пользуются стабильным спросом. Следует учесть, что на оцинковке очень плохо держится краска. Потому, если Вы собираетесь окрашивать свои изделия, лучше приобрести черный аналог. Желательно перед покраской металл предварительно прогрунтовать. Собираются трубопроводы при помощи черных и оцинкованных фитингов с резьбовыми соединениями, а также для использования под приварку.

По ГОСТ 3262-75 на трубы ВГП вводится понятие «Условный проход» – Ду. Исторически сложилось, что трубы водогазопроводные стальные измерялись по внутреннему диаметру в дюймах. В переводе на метрическую систему один дюйм равен 25,4 мм. В итоге, полдюймовый диаметр Ду15 имеет внешний размер 21,3 мм, а дюймовая Ду25 труба имеет внешний диаметр 33,5 мм.

Диаметры изделий определяются приближенно к размеру в дюймах по внутреннему проходу, в то время как базовым размером для всего трубопрокатного производства является внешний калибр. В связи с вышеизложенным, попросите Вашего сантехника четко сообщить, какой необходим размер по условному проходу и по наружнему диаметру во избежание путаницы при заказе.

В следующей таблице указаны все основные размеры и удельный вес 1 м труб до ДУ100.

Таблица размеров труб ВГП по ГОСТ 3262-75

Условный проход, (Диаметр, мм), (Дюйм)	Толщина стенки, мм	НТД (ГОСТ, ТУ)	Удельный вес, кг/м	Марка стали
15 (21.3) (1/2”)	2,8	3262	1,28	1-3СП/ПС
20 (26.8) (3/4”)	2,8	3262	1,66	1-3СП/ПС
25 (33.5) (1”)	2,8	3262	2,12	1-3СП/ПС
32 (42.3) (5/4”)	3,2	3262	3,09	1-3СП/ПС
40 (48.0) (3/2”)	3,5	3262	3,84	1-3СП/ПС
50 (60. 0) (2”)	3,5	3262	4,88	1-3СП/ПС
65 (75.5) (5/2”)	4,0	3262	7,05	1-3СП/ПС
80 (88.9) (3”)	4,0	3262	8,39	1-3СП/ПС
100 (114) (4”)	4,0	3262	10,85	1-3СП/ПС

Показать таблицу

Как правило, в последние годы, по условному проходу и ГОСТ 3262-75 принято заказывать трубы от Ду15 до Ду60. Далее, начиная от внешнего диаметра 57, трубы поставляются по ГОСТ 10704-91 как стальные элекросварные. Удельный вес труб водопроводных оцинкованных равен весу черного аналога с повышающим коэффициентом *1,03.

Металлобаза МИР МЕТАЛЛА предлагает покупателям нарезку заготовок по размерам заказчика, гибку труб до Ду80 и нарезку резьбы на все трубы ВГП, а также доставку за умеренную дополнительную плату на Ваш объект в Тольятти, цена за метр при этом изменится незначительно.

Зачем нужно менять оцинкованные трубы

Из-за возраста домов к северу от Чикаго оцинкованные трубы – обычная проблема. Ниже приводится список наиболее часто задаваемых вопросов о оцинкованных трубах.

Что такое оцинкованные трубы?

Оцинкованные трубы – это стальные трубы, покрытые защитным цинковым покрытием для предотвращения коррозии и ржавчины. Оцинкованные трубы обычно устанавливали в домах, построенных до 1960 года. Когда они были изобретены, оцинкованные трубы были альтернативой свинцовым трубам для водопроводных сетей.Однако сегодня мы узнали, что нахождение в воде в течение десятилетий вызовет коррозию оцинкованных труб и внутреннюю ржавчину.

Как выглядят оцинкованные трубы?

При первой установке оцинкованные трубы выглядят как никель по цвету. Но с возрастом оцинкованная труба может казаться тусклее, светлее или темнее, в зависимости от окружающей среды. Мы также видели дома, в которых были окрашены водопроводные трубы, поэтому с первого взгляда это сложно определить.

Как узнать, есть ли у меня оцинкованные трубы?

Если вы не можете сказать, глядя на свои трубы, есть быстрый тест, чтобы определить, оцинкованы ли они.Просто возьмите отвертку с плоской головкой и сильный магнит. Начните с поиска водопровода и поцарапайте его снаружи отверткой. Сравните ваши результаты:

Медь

Поцарапанная область будет выглядеть как медный пенни.
Магнит НЕ будет к нему прилипать.

Пластик
Поцарапанная область будет цвета слоновой кости или белого цвета.
Магнит НЕ будет к нему прилипать

Оцинкованная сталь
Поцарапанная область будет иметь серебристо-серый цвет.
К нему будет прилипать сильный магнит.

Свинец
Поцарапанная область будет иметь тусклый серебристо-серый цвет, а металл обычно мягкий и легко царапается. К нему НЕ будет прилипать магнит. Свинцовые трубы легко сгибаются и могут деформироваться. Если у вас есть свинцовые трубы, мы рекомендуем заменить их, если это возможно.

Обязательно проверьте свои трубы на царапинах в нескольких областях. Нередко на вашей водопроводной линии имеется более одного типа трубопроводов.

Оцинкованные трубы содержат свинец?

Оцинкованные трубы, проложенные на водопроводах между 1880 и 1960 годами, были погружены в расплавленный цинк природного происхождения. Встречающийся в природе цинк является нечистым, поэтому эти трубы были залиты цинком, который также содержал свинец и другие примеси. Цинковое покрытие продлило срок службы стальных труб, но добавило небольшое количество свинца и других веществ, которые потенциально могли нанести вред жителям.

Кроме того, если ваши оцинкованные трубы когда-либо были подключены к свинцовому водопроводу (включая линии обслуживания), есть больше поводов для беспокойства.Коррозия внутри оцинкованных стальных труб могла захватить небольшие кусочки свинца. Даже если свинцовый трубопровод был удален много лет назад, оцинкованные стальные трубы все равно могли периодически выпускать захваченный свинец в поток воды. В Чикаго не прекращалось использование свинцовых труб для технологических линий до 1986 года, и только в одном только Чикаго до сих пор используется около 400 000 свинцовых линий.

Единственный способ гарантировать, что свинец не попадает из водопровода в кран в данном доме, – это полностью заменить оцинкованный водопровод и любые подводящие трубопроводы.

Какие еще проблемы могут вызвать оцинкованные трубы?

Низкое давление воды
Из-за сужения линии коррозия в оцинкованных трубах может привести к снижению давления воды по всему дому.

Неравномерное распределение воды
Если в некоторых из ваших кранов давление воды низкое, а в других – нет, это может быть признаком оцинкованных труб. Коррозия может нарастать неравномерно. Также часть оцинкованного трубопровода могла быть заменена у вас дома, но не везде.

Обесцвечивание воды
Оцинкованные трубы могут выделять железо и вызывать обесцвечивание. Яркий индикатор этого – коричневое пятно на фарфоровой раковине.

Утечки
По прошествии некоторого времени оцинкованные трубы проржавеют и нанесут больший ущерб вашему дому.

Если вы хотите заменить оцинкованные трубы, провести сервисную линию или узнать больше о ваших возможностях, мы будем рады помочь. Чтобы записаться на прием, позвоните в American Vintage Home по номеру 847.999.4595 или заполните онлайн-форму сегодня.

Должен ли я перебазировать или заменить мои оцинкованные стальные водопроводные трубы?

Оцинкованная сталь

была впервые разработана в начале 1800-х годов, но не стала популярной до 1850-х и 1860-х годов. Он изготавливается путем покрытия стали жидким цинком, что обеспечивает защиту от коррозии и продлевает срок службы труб. Из-за своих коррозионно-стойких свойств и повышенной безопасности для здоровья оцинкованные трубы использовались вместо свинцовых труб до 1960-х годов.Сегодня, если в доме или на предприятии есть трубы из оцинкованной стали, срок их полезного использования подошел к концу или истек. К счастью, у вас есть несколько вариантов обращения со старыми оцинкованными стальными трубами.

Сантехнические трубы из оцинкованной стали

Хотя водопроводные трубы из оцинкованной стали считаются лучше свинцовых, они не обязательно снижают риск воздействия свинца. Не говоря уже о том, что когда для водопровода используются водопроводные трубы из оцинкованной стали, реакция между цинковым покрытием и минералами в воде приводит к образованию накипи, которая может значительно сократить ожидаемый срок службы.

Оцинкованная сталь и свинец

Ранняя оцинкованная сталь была погружена в неочищенный природный цинк, содержащий свинец. Еще одним способом использования свинца были существующие свинцовые водопроводные трубы в домах и на предприятиях. Когда свинцовые трубы выходили из строя, домовладельцы и владельцы зданий заменяли секции вышедших из строя трубы оцинкованной сталью, что не уменьшало опасность свинца, потому что частицы из существующих свинцовых труб часто попадали в коррозию, которая развивалась внутри оцинкованных стальных труб.Это также верно, если муниципальная водопроводная система также содержит свинцовые трубы, потому что частицы свинца могут перемещаться с потоком воды.

Оцинкованная сталь и наросты накипи

Оцинкованная сталь также склонна к образованию накипи при использовании в водопроводных трубах. Цинковое покрытие, чистое или нечистое, взаимодействует с химическими веществами и минералами, присутствующими в водопроводной воде. Это взаимодействие создает слой накипи, который со временем становится толще и снижает давление и расход воды.Это может стать настолько серьезным, что полностью закроет внутреннюю часть трубы, не допуская попадания воды в водопроводные арматуры.

Принятие решения о переоборудовании или замене сантехнических труб из оцинкованной стали

Если в вашем доме, офисе, многоквартирном жилом комплексе или многоквартирном доме все еще есть водопроводные трубы из оцинкованной стали, вам может быть интересно, следует ли заменить всю систему из-за потенциальных опасностей и проблем с давлением воды, или эти трубы можно заменить эпоксидное покрытие или лайнер.Правда в том, что это зависит от состояния труб.

Замена сантехнических труб из оцинкованной стали

Первый вариант, который часто приходит в голову большинству владельцев зданий, – это замена всех оцинкованных стальных труб на трубы другого типа, такие как PEX, PVC, CPVC и медь. Полная замена оцинкованных труб устраняет любые возможные проблемы со свинцом в трубах и решает проблемы с потоком воды, давлением и утечками.

Ожидаемый срок службы сантехнических труб

Когда дело доходит до замены оцинкованной стали трубами из другого материала, вы можете рассчитывать, что срок их службы составит от 20 до более 100 лет, в зависимости от типа трубы, которую вы выберете.Однако, если вы планируете заменить только некоторые из ваших оцинкованных стальных труб, вам не следует использовать медь, потому что медь и оцинкованная сталь, используемые в одной и той же водопроводной системе, могут ускорить коррозию.

• Латунь -50-75 лет
• Медь -50 до 100 лет
• CPVC -50-70 лет
• Оцинкованная сталь – от 20 до 50 лет
• PEX – Более 40 лет
• ПВХ -50-80+ лет
• Нержавеющая сталь л – 100 лет и более

Плюсы замены стальных оцинкованных труб

• Каждую водопроводную трубу в вашем здании можно заменить.
• Новые водопроводные трубы рассчитаны на десятилетия эксплуатации.
• Поток и давление воды полностью восстановятся.
• Вы уменьшите вероятность загрязнения питьевой водой свинцом.

Минусы замены оцинкованных стальных труб

• Стоимость замены может быть намного выше, чем прокладка труб.
• Чтобы добраться до труб, в стенах может потребоваться проделать отверстия.
• Замена трубопровода занимает больше времени, чем их выравнивание.
• Возможно, вам потребуется нанять второго подрядчика для замены снятого гипсокартона и отделки.

Прокладка сантехнических труб из оцинкованной стали

Вместо того, чтобы заменять каждую водопроводную трубу из оцинкованной стали в вашем здании, вы можете покрыть трубы эпоксидной смолой. Покрытие труб эпоксидной смолой может быть более экономичным способом восстановления водопроводных труб и устранения утечек, свинца и будущей коррозии.

Срок службы трубопроводов

Трубопроводы и покрытия имеют срок службы, аналогичный новым водопроводным трубам, если используются надлежащие методы подготовки и монтажа новой фармацевтики.com.

• Покрытие труб для питьевой воды – от 35 до 50 лет
• Канализационные и дренажные вкладыши – до 80 лет
• Гарантия на детали и ремонт – 10 лет

Плюсы футеровки ваших оцинкованных стальных труб

• Восстановлен внутренний диаметр трубы.
• На укладку труб нужно меньше времени, чем на их замену.
• Большие отверстия не нужно прорезать в стенах.
• Футеровка стоит меньше, чем замена ваших труб.
• Трубопровод экологически безопасен.
• Предотвращает попадание свинца в систему водоснабжения здания.
• Нет риска будущей коррозии или образования накипи.

Минусы футеровки ваших оцинкованных стальных труб

Эпоксидные покрытия для оцинкованных стальных водопроводных труб с NuFlow

Эпоксидные покрытия очень эффективны для восстановления водопроводных сетей из оцинкованной стали и предотвращения будущей коррозии, вымывания свинца и образования накипи. Это связано с тем, что покрытие предотвращает попадание воды на основную трубу из оцинкованной стали. Процесс облицовки сантехнических труб начинается с тщательной очистки, которая удаляет всю коррозию и накипь от внутренней части водопроводной трубы до стенок трубы.

После того, как трубы были очищены, проводится проверка с помощью камеры, чтобы убедиться, что все трубы находятся в хорошем состоянии и нет огромных дыр или утечек. Если есть трубы с очень тонкими стенками, отверстиями или трещинами, эти трубы должен будет заменить наш лицензированный сантехник, который останется на месте во время процесса прокладки трубопровода.После замены сильно поврежденных труб вся система покрывается эпоксидной смолой, которая продувается через трубы.

Когда эпоксидная смола перемещается по водопроводным трубам, она перекатывается сама по себе, обеспечивая полное и равномерное покрытие. Затем покрытие оставляют для отверждения на определенное время, обычно 24 часа. После того, как покрытие затвердело, проводится вторая проверка камеры, чтобы убедиться, что установка прошла успешно.

Чтобы узнать больше о восстановлении ваших водопроводных труб из оцинкованной стали с эпоксидным покрытием и запланировать смету, позвоните нам по телефону 815-790-9000.Мы прокладываем водопроводные трубы в домах, коммерческих зданиях, квартирах, кондоминиумах, муниципальных зданиях, спортивных аренах и развлекательных объектах.

Что нужно знать о оцинкованных трубах и старых домах | Что нужно знать о оцинкованных трубах и старых домах | Что нужно знать о оцинкованных трубах и старых домах

Если вы живете в старом доме в Техасе, особенно в доме, построенном до 1970 года, вы, возможно, слышали термин «оцинкованный», используемый для описания вашей сантехники. Оцинкованные трубы – это стальные трубы, покрытые защитным слоем цинка.

Когда-то эти трубы были популярным выбором для новостроек, но в конечном итоге производство этих труб было прекращено, когда было обнаружено, что цинковое покрытие со временем разрушается. По мере того как внешний слой изнашивается, на внутренних стенах может накапливаться коррозия, создавая возможность для вредных веществ повлиять на водоснабжение вашего дома.

Если вы живете в старом доме, наши лицензированные сантехники объяснят, почему оцинкованные трубы так опасны, и как назначить встречу для замены линий обслуживания.

Чем опасны оцинкованные трубы?

Многие оцинкованные трубы были построены в 1950-х и 1960-х годах с линиями подачи свинца, что подвергало их риску высвобождения свинца при коррозии. Когда свинец выделяется из стенок труб, он может загрязнить водопровод в вашем доме. Как известно, употребление свинца в пищу может быть очень опасным для вашей семьи.

Хотя с 1960-х годов свинец больше не использовался в линиях обслуживания, оцинкованные трубы все еще использовались до 1990 года. Даже без опасности свинца, коррозия, вызванная этими трубами, могла накапливаться в вашем водопроводе.

Что делать, если в вашем доме есть оцинкованные трубы

Единственный способ полностью исключить попадание свинца из водопровода в систему водоснабжения – это полностью заменить оцинкованные трубы и подводящие коммуникационные линии.

Вы можете определить, есть ли в вашем доме оцинкованные трубы, определив, где они входят в дом, и поцарапав трубу. Если труба медная, она будет иметь вид медной копейки. Если труба из оцинкованной стали, царапины будут серебристо-серого цвета с резьбой.

Если труба не медная или не оцинкованная, это, скорее всего, пластиковая труба из ПВХ или PEX. ПВХ обычно белого цвета, а PEX – синего, красного или белого цвета. Другой материал, полибутиленовая труба, может быть черным.

Если у вас возникли проблемы с определением того, какой у вас тип трубы, или вы подозреваете, что ваши трубы могут нуждаться в замене, позвоните нашим доступным водопроводчикам для бесплатной домашней оценки!

Почему нельзя частично заменить линии обслуживания лидов

Даже после удаления источника свинца (например, кабельных линий и приспособлений) нет гарантии безопасности. Единственный способ снизить риск попадания свинца в питьевую воду – это полностью заменить оцинкованный водопровод. Если вы живете в старой сдаваемой в аренду собственности, обратитесь к своему управляющему или арендодателю, чтобы обсудить этот вопрос.

Если у вас есть дом с оцинкованной сантехникой, позвоните, чтобы записаться на прием к опытным сантехникам AAA AUGER, чтобы найти решение сегодня.

Фото: Харша К. Р

Гальванизированные стальные водопроводные трубы, проверка потока воды в старых домах – Structure Tech Осмотр дома

Показанный выше клип был также первым из 47 видеоклипов с осмотром дома менее чем за 3 минуты, которые я собрал, и у меня есть размещены в верхней части нашей домашней страницы.Я получил несколько запросов с объяснением некоторых проблем в этом видео, и я попытаюсь сделать это с помощью сообщений в блогах в течение следующего года или двух.

Если водопроводная труба в доме нуждается в замене, планируйте потратить несколько тысяч долларов. Двор нужно будет перекопать и заменить водопровод на улицу. За это платит домовладелец. Если городской водопровод находится на противоположной стороне улицы, это дороже. Чтобы определить, на какой стороне улицы находится водопровод, поищите пожарные краны.

Если в доме есть водопроводная труба , поток воды может быть ограничен из-за поврежденной трубы, но я проверил множество домов со свинцовыми водопроводными трубами, которые все еще имели приемлемый поток воды. Другая очевидная проблема, связанная со свинцовым водоснабжением, связана с выщелачиванием свинца в питьевую воду для дома. В этих случаях воду можно проверить на содержание свинца. Посетите EPA для получения дополнительной информации о свинце в воде.

Оцинкованные водопроводные трубы

Оцинкованные стальные водораспределительные трубы использовались почти исключительно в домах Миннесоты примерно до 1950 года, когда медные трубы начали заменять оцинкованные трубы. Медь постепенно вытеснила оцинкованные трубы в 1950-х годах, и к 1960-м она была практически единственным материалом, который использовался для водопроводных труб в домах. Трубы из ХПВХ и ПБ приобрели некоторую популярность в 90-х и начале 2000-х годов, но сегодня PEX – практически единственное, что используется для воды. распределительный трубопровод в новых домах в Миннесоте.

Чтобы определить наличие оцинкованных труб, сначала загляните в подвал. Как только в дом войдет водопроводная труба, там будет запорная арматура, водомер, потом еще одна задвижка.После этого водопроводные трубы разветвятся на остальную часть дома. Если в доме был проведен повторный трубопровод или частично повторный трубопровод, это, вероятно, будет сделано с помощью медных или полиэтиленовых труб. Легко отличить медные трубы от оцинкованных, потому что оцинкованные трубы имеют резьбовые фитинги, а медные трубы имеют паяные соединения.

Если в доме была проведена частичная перепланировка труб, в подвале обычно будут более новые медные трубы, а водопроводы будут переходить на оцинкованные трубы на потолке подвала непосредственно перед тем, как исчезнуть в стенах.На фото ниже пример частичной замены каким-то полным взломом.

Опасность оцинкованной трубы в старых домах

Обновлено апрель 2018 г.

Классические вековые дома украшают почти каждый район Портленда. Их часто ценят за их очарование, расположение и стиль. Если вы живете в старом доме в Портленде или на северо-западе Тихоокеанского региона, вы, без сомнения, выполнили свою долю ремонта. Возможно, вы установили новую крышу, отремонтировали полы и обновили цветовую схему.Но как насчет трубок в вашем доме? Вашему дому больше 40 лет? Сорок лет назад оцинкованные трубы были популярным выбором среди домостроителей. Однако было доказано, что оцинкованные трубы представляют потенциально серьезную опасность для здоровья. Из-за своего возраста в старых домах в Портленде особенно часто встречаются оцинкованные трубы в водопроводе.

Свинец в питьевой воде Портленда представляет собой серьезную опасность для здоровья. И хотя вода в городе безопасна, водопровод во многих наших старых государственных школах и старинных домах представляет потенциальную опасность для здоровья.

Что такое оцинкованная труба?

Оцинкованные трубы – это стальные трубы, покрытые цинком с целью предотвращения ржавчины и коррозии. К сожалению, оцинкованные трубы корродируют и ржавеют внутри после многих лет воздействия воды, что является плохой новостью для вашей сантехники, учитывая, как часто вода течет через нее.

Почему опасны оцинкованные трубы?

Сантехники и строители использовали оцинкованные трубы в домах в районе Портленда, построенных до 1960-х годов.По мере старения оцинкованных труб цинковое покрытие разрушается, а трубы корродируют. Свинец, опасный токсин, может накапливаться при коррозии труб. Оцинкованная сантехника может представлять опасность для здоровья, если ее не заменить обновленными, более безопасными трубами.

Как узнать, есть ли у меня дома оцинкованные трубы?

Опасность продолжения использования оцинкованных труб заключается в том, что из старых, корродированных труб может начаться выброс накопленного свинца в водопроводную воду. Как узнать, есть ли у вас оцинкованные трубы? При первой установке оцинкованная сталь по цвету похожа на никель, но по мере старения может менять цвет в зависимости от окружающей среды.Он может стать светлее или темнее и тусклее. Вот как определить, оцинкованы ли ваши трубы. Начните с того места, где трубы входят в ваш дом, и найдите ватерлинию. Магнит и отвертка хорошо подойдут, чтобы определить, из чего сделаны ваши трубы.

Если вы поцарапаете трубы отверткой, и они того же цвета, что и пенни, скорее всего, они медные. Кроме того, ваш магнит не должен прилипать к медной трубе. Если ваши трубки белые, местами закрыты крышками и к ним не прилипает магнит, вы, вероятно, уже знаете, что они пластиковые. Если вы поцарапаете поверхность трубы, обнаружив серовато-серебристый цвет, а магнит прилипнет к ней, значит, ваши трубы из оцинкованной стали. С другой стороны, если ваша труба легко царапается из-за мягкого металла, серого цвета и к ней не прилипает магнит , возможно, вы имеете дело со свинцовыми трубами, которые необходимо будет заменить, как только возможный. Если вы не уверены или у вас возникнут вопросы, специалисты компании Meticulous Plumbing придут к вам домой и проведут осмотр труб.

Проверьте свой портлендский дом на наличие свинца

Если вы обнаружите в своем доме оцинкованные трубы или свинцовые водопроводные трубы, наибольшую озабоченность вызывает возможное попадание свинца в питьевую воду.Чтобы узнать, как проверить воду на свинец, прочитайте наш блог по этой теме. Вы также можете попросить своего врача сделать анализ на свинец.

Город Портленд принял меры по обеспечению безопасности воды, включая проверку на наличие свинца в водопроводных трубах, ведущих к жилым домам. Однако домовладельцы несут ответственность за установку сантехники в своих домах.

Другие проблемы с сантехникой Могут быть вызваны оцинкованные трубы

Хотя оцинкованные трубы могут представлять опасность для здоровья вас и вашей семьи, они также могут вызывать проблемы с водопроводом, менее серьезные, но все же неприятные.Из-за поломки ваших труб давление воды в вашем доме может значительно снизиться или стать неравномерным в определенных местах. Некоторые краны могут иметь большее давление, чем другие, из-за непостоянной эрозии. Кроме того, вы могли иметь обесцвеченную – часто коричневато-красноватую – воду, текущую из ваших кранов. Эрозия может в конечном итоге привести к полной утечке в ваших трубах и повреждению водой стен и потолков.

Сделайте свой дом в Портленде безопасным с помощью Repipe

Единственный способ обезопасить свой дом от опасностей для здоровья, связанных со свинцом, – это заменить оцинкованные бытовые трубы и свинцовые светильники. Свяжитесь с опытными специалистами компании Meticulous Plumbing, и мы поможем вам определить типы труб в вашем доме и отремонтировать вашу водопроводную систему, чтобы вы и ваши близкие оставались здоровыми дома.

Основные проблемы с оцинкованными трубами, на которые следует обратить внимание

Из строя водопроводных труб страдают дома долгое время. Проблемы возникают не только из-за проходящей через них воды (химические вещества и минералы могут со временем воздействовать на трубы) или из-за проблем с установкой, но и из-за самих труб.Что такое оцинкованные трубы и почему их нужно менять?

Цинкование – это процесс покрытия стали или железа защитным слоем цинка. Цель состоит в том, чтобы предотвратить коррозию.

В Хьюстоне так много домов, построенных из оцинкованных труб, что они были популярным выбором в домах, построенных до 1960 года. Хотя их ожидаемый срок службы составляет от 20 до 80 лет, для многих домовладельцев срок службы этих труб приближается к концу. Поскольку трубопроводы в основном скрыты в доме, их легко игнорировать, пока они не станут серьезной проблемой.

Оцинкованные трубы могут снизить стоимость дома, поскольку они подвержены поломкам (что может привести к дорогостоящему ущербу от воды). В некоторых местах домовладельцы обязаны заменять оцинкованные трубы перед продажей дома. С середины 1940-х годов предпочтительным материалом для замены стали медные и пластиковые трубы, но оцинкованные трубы иногда по-прежнему предпочтительнее для крупных промышленных проектов и наружных зданий, где требуется прочность стали.

Основные проблемы с оцинкованными трубами

Как решить и предотвратить проблемы с оцинкованными трубами

Первый шаг в предотвращении и решении проблем с трубопроводами – это определить, какие трубы у вас есть.Если у вас есть оцинкованные трубы – и повреждения, которые часто их сопровождают, – вы можете выбрать один из нескольких вариантов, от ремонта до полной замены.

Можно легко забыть, что наши трубы требуют внимания, но знание потенциальных проблем, которые могут вызвать ваши оцинкованные трубы, – это первый шаг к защите и уходу за вашим домом.

Для получения дополнительной информации о оцинкованных трубах свяжитесь с нами или позвоните по телефону (713) 730-2525 . Мы можем ответить на любые ваши вопросы и бесплатно предоставить оценку наиболее подходящего для вас решения.

Консультации – Инженер по подбору | Выбор труб и материалов для трубопроводов

Джефф Болдт, ЧП, LEED AP, FASHRAE, FPE, HBDP; Кейт Стоун, ЧП 17 сентября 2018 г.

Предоставлено: IMEG Corp.

.

Цели обучения

• Разберитесь в плюсах и минусах различных материалов трубопроводов.
• Ознакомьтесь с некоторыми проблемами, связанными с совместимостью материалов.
• Узнайте о проблемах коррозии в гидравлических и бытовых системах трубопроводов.

---

Так же, как свойства различных материалов труб сильно различаются (см. Таблицу 1), важность этих свойств сильно различается в зависимости от проекта. Выбор материала трубопровода зависит от области применения и качества воды. Например, в системах отопления часто используются стальные трубы из-за их низкой стоимости, прочности и устойчивости к теплу, тогда как в системах с чистой водой, вероятно, будут использоваться трубы из чистого полипропилена (PP) или поливинилиденфторида (PVDF).

Основные свойства материала

Сталь прочная, жесткая и имеет низкий коэффициент теплового расширения.Он также тяжелый (для его транспортировки может потребоваться несколько рабочих) и подвержен коррозии. Иногда ее называют углеродистой или черной сталью, чтобы отличить ее от нержавеющей и оцинкованной стали. Вся сталь по определению содержит углерод.

Сталь

часто используется для закрытых гидравлических систем, потому что она недорогая, особенно по сравнению с другими материалами в системах с высоким давлением, а коррозия в этих системах относительно легко контролируется. Он также является хорошим выбором для паровых и пароконденсатных систем, поскольку хорошо выдерживает высокие температуры и давления, а коррозия обычно не является проблемой для паропроводов.Тем не менее, коррозия является проблемой в пароконденсатных трубах, и многие инженеры указывают стальную трубу сортамента 80 просто потому, что на нее требуется примерно в два раза больше времени для прорастания ржавчины, чем у трубы сортамента 40.

Если амины (обычно циклогексиламин, морфолин или диэтилэтаноламин (DEAE) подаются правильно для нейтрализации pH конденсатной трубы, конденсатные трубы могут прослужить весь срок службы здания. Некоторые владельцы зданий не хотят, чтобы эти химические вещества содержались в паре, который может использоваться для увлажнения, потому что проблем со здоровьем, однако отказ от использования этих аминов может потребовать замены трубопровода из нержавеющей стали (SS) или добавления отдельной системы «чистого пара» для увлажнения и стерилизации медицинских инструментов.

Жесткость важна, потому что она определяет расстояние между подвесами. Стальные трубы изготавливаются длиной 21 фут, и подвески могут быть разнесены на такое большое расстояние для труб большого диаметра. Однако для более гибких материалов могут потребоваться подвесы на расстоянии не менее 4 футов от центра или даже непрерывно. Обратитесь к ANSI / MSS SP-58: Подвески и опоры для труб – материалы, конструкция, изготовление, выбор, применение и установка для получения подробной информации о подвесках и расстоянии между подвесками.

Низкий коэффициент теплового расширения сводит к минимуму необходимость в расширительных петлях и компенсаторах.Однако высокая жесткость стали означает, что, хотя она меньше расширяется, она оказывает очень большие усилия на анкеры.

Труба из оцинкованной стали – это стальная труба, погруженная в ванну с цинком (см. Рисунок 1). Цинкование имеет два метода уменьшения коррозии:

• Он покрывает поверхность, как краска, и в большинстве случаев образует прочный оксидный слой, такой как алюминий и нержавеющая сталь.
• Обеспечивает протекторный анод (цинк) для защиты от коррозии вместо коррозии стали.

Труба из оцинкованной стали обладает всеми преимуществами стальной трубы, а также имеет улучшенную коррозионную стойкость в большинстве сред, хотя и стоит немного дороже. Цинкование почти идеально подходит для областей применения, где его периодически смачивают и сушат (например, дорожные знаки и ограждения). Он может выйти из строя в средах с высоким содержанием натрия (например, умягченная вода, которая вначале была очень жесткой), потому что натрий заставляет прилипшую оксидную пленку отделяться и реагировать больше как стальная труба, где оксид отслаивается.Если сваривается оцинкованная труба, сварщик должен быть осторожен и стачивать необработанную сталь. Ремонт цинкования с внутренней стороны трубы затруднен или невозможен. Если в интерьере требуется сплошной оцинкованный слой, подумайте о механических соединениях. (Более подробную информацию можно получить через Американскую ассоциацию гальванизаторов.)

Медная труба часто используется как в гидравлической, так и в бытовой технике, особенно для 2-дюймовых. и трубы меньшего диаметра. Однако некоторые подрядчики предлагают заменить оцинкованные стальные трубы для бытового водоснабжения медными до 6 дюймов.по размеру, особенно на Среднем Западе. Медь – дорогой материал, но имеет то преимущество, что весит меньше стали, и для ее установки может потребоваться меньшее количество сотрудников, в зависимости от веса и ограничений профсоюзов. Кроме того, медь обычно более благородна и устойчива к коррозии, чем сталь или оцинкованная сталь.

В индустрии HVAC большая часть меди относится к типу L (средней толщины) твердой (закаленной) меди, хотя подземная мягкая (отожженная) медь часто относится к типу K (толстая). Дренажный, сливной и вентиляционный трубопровод (DWV) тоньше (тип M).

Нержавеющая сталь широко считается устойчивой ко всем видам коррозии. Это верно во многих случаях, но не во всех. Анаэробная и хлоридная коррозия могут повлиять на SS. Самый распространенный сплав – нержавеющая сталь 304, который добавляет в сталь 18% хрома и 8% никеля. 304L имеет пониженное содержание углерода, чтобы свести к минимуму склонность SS к коррозии сварных швов. SS с обозначением L рекомендуется для всех SS, которые будут свариваться и могут иметь проблемы с коррозией, например выхлопные газы и некоторые системы трубопроводов.316 и 316L добавляют молибден, чтобы снизить восприимчивость к хлоридам.

В последнее десятилетие мы видели, что более тонкая нержавеющая сталь предлагается в качестве альтернативы стальным оцинкованным трубам и медным трубам большего диаметра, в первую очередь для бытовых трубопроводов для питьевой воды. Если это сделать неправильно, есть одна потенциальная проблема (см. «Смешивание материалов может вызвать проблемы»).

SS требует некоторого количества кислорода для образования приставшего оксидного слоя, как у алюминиевых автомобильных колес. Обычно это не проблема в системах водяного отопления / охлаждения или системах водоснабжения, но в большой системе хранения охлажденной воды уровень кислорода может стать достаточно низким, чтобы возникли проблемы с коррозией, вызванной микробами (известной как MIC).

Есть много марок СС. В целом сплавы серии 300 наиболее устойчивы к коррозии и немагнитны. Серия 400 тверже, устойчивее к истиранию, выдерживает более высокие температуры и обладает магнитными свойствами. Сплавы серии 200 используются в мойках и в тех местах, где допустима меньшая устойчивость к коррозии.

Чугун (CI) используется в основном в канализационных и ливневых системах. В этих случаях он имеет очень хорошую коррозионную стойкость. Недостаток в том, что самые обычные суставы не зажаты.Большинство соединений из чугуна являются вставными или без ступицы. Вставные соединения очень хорошо работают под землей, где давление почвы помогает остановить движение трубы. Однако над землей существует риск того, что труба может отделиться, если произойдет закупорка и давление станет слишком высоким. Оцинкованная сталь, в первую очередь для ливневых систем, с механическими муфтами или трубопроводами с пластиковым соединением, может быть указана, когда кажется возможным риск затопления из-за давления.

Ковкий чугун (DI) похож на чугун, за исключением того, что он имеет более низкий процент углерода и содержит отжиг и / или добавки, такие как магний, для образования другой (шаровидной) матрицы.Это делает его более прочным и пластичным, чем чугун. По коррозионной стойкости он очень похож на чугун. DI обычно используется для городских водопроводов. Для ливневой или канализационной канализации можно указать одну длину трубы прямого ввода, проходящей под опорами, чтобы в случае оседания конструкции труба изгибалась и не ломалась.

Duriron практически отсутствует на рынке, но его можно увидеть в проектах модернизации. Это чугун с добавлением кремния для защиты от коррозии. Ранее он использовался для лабораторных систем удаления отходов.Чугунные форточки, которые «сверкают» на крыше, – это Duriron. Сегодня его обычно заменяют полипропиленом (PP), поливинилиденфторидом (PVDF) или иногда боросиликатным стеклом.

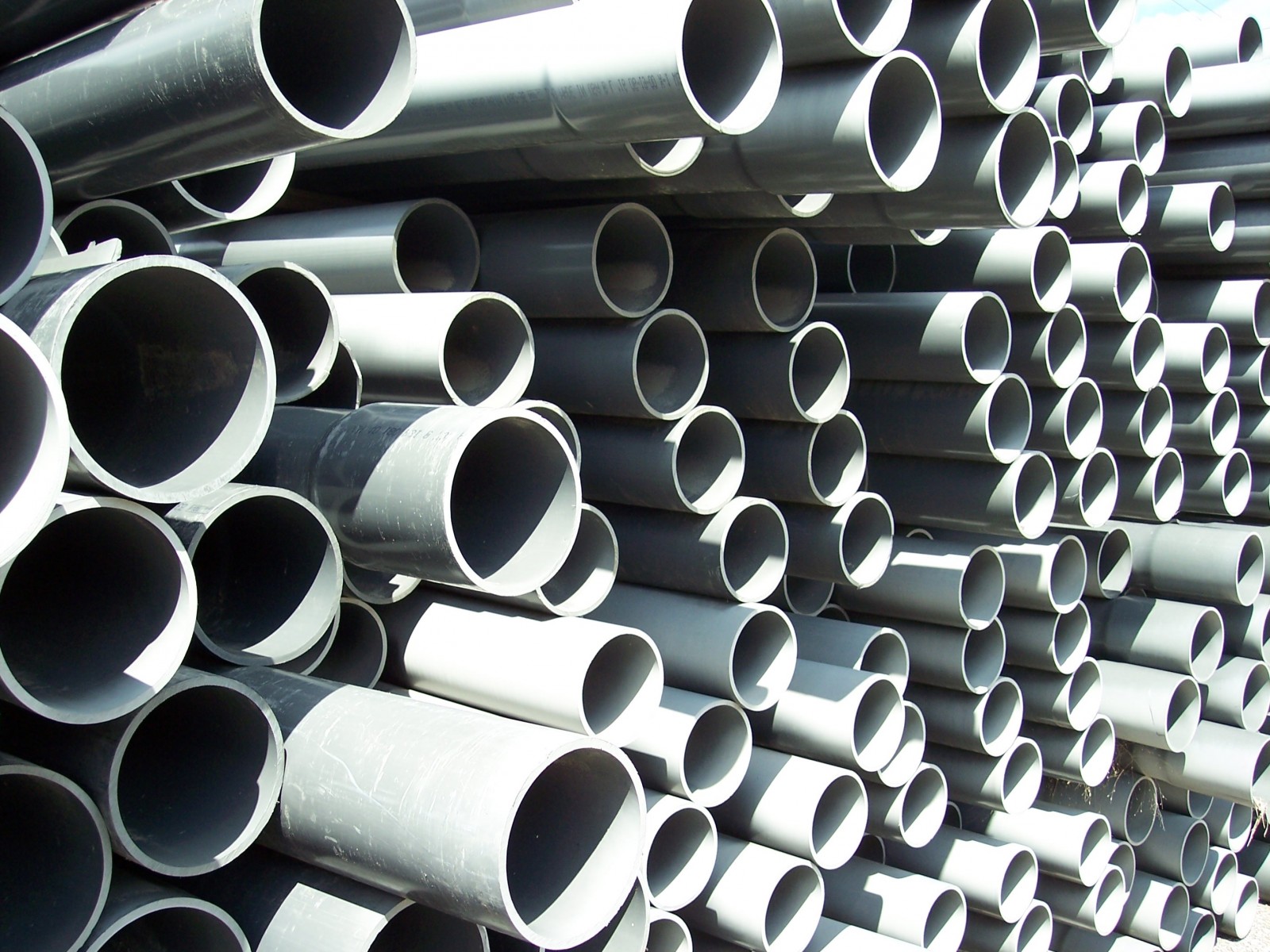

Трубопровод из поливинилхлорида (ПВХ) часто используется в жилых помещениях и становится все более популярным в коммерческих / промышленных применениях. Его преимущество состоит в том, что он очень устойчив к большинству коррозии, но не к растворителям или некоторым маслам. Некоторые производители используют полиэфирное масло (POE) для очистки змеевиков HVAC и, в некоторых случаях, вызывают растрескивание труб для отвода конденсата из ПВХ.Хлорированный поливинилхлорид (ХПВХ) и акрилонитрилбутадиенстирол (АБС) также в значительной степени несовместимы с маслами POE.

Одна из проблем, связанных с ПВХ и ХПВХ, заключается в том, что они содержат хлор. Когда хлор горит, образуется горчичный газ. Хотя смертельные случаи не были вызваны горением трубы в зданиях, выделяющей газообразный хлор, они прочитали по крайней мере одну статью о горящей копировальной машине из ПВХ, которая привела к гибели пожарных. Наибольшее беспокойство по поводу ПВХ вызывает близкое расположение подвесок и несоответствие установленному рейтингу распространения пламени / дыма 25/50 согласно NFPA 255: Стандартный метод испытания характеристик горения поверхности строительных материалов и ASTM E84: Стандартный метод испытания характеристик горения поверхности строительных материалов. Строительные материалы, требуемые строительными нормами для материалов, размещаемых в приточных коллекторах.Это также верно для полипропилена и большинства составов ХПВХ.

CPVC – это в основном ПВХ с добавлением сшитой молекулы хлора для повышения термостойкости. Обычно используется в системах горячего водоснабжения. Одним из недостатков систем трубопроводов из ПВХ, ХПВХ и большинства пластиковых и некоторых армированных волокном пластиков (FRP) систем является то, что они имеют фитинги с очень коротким радиусом, поэтому они имеют более высокие коэффициенты падения давления.

Полипропилен известен как олефин в ковровой промышленности, где он используется для изготовления ковров внутри и снаружи помещений.Преимущество полипропилена в том, что он работает с жидкостями при температуре до 210 ° F, и он очень устойчив к коррозии. Некоторые фирмы используют его для очистки кислотных отходов и (без добавок) для систем чистой воды. Он также используется в некоторых трубопроводах для отходов молочной промышленности, где вода при температуре 210 ° F может стекать в канализацию, чтобы очистить затвердевший сыр. В целом, полипропилен является наиболее устойчивым к коррозии из всех материалов, кроме ПВДФ и других производных тефлона.

Поливинилиденфторид (PVDF) – это фторполимер, родственный тефлону.Дорого, но с прекрасными свойствами. Он может выдерживать 212 ° F жидкости, соответствует норме распространения пламени / дыма 25/50 для вытяжных коллекторов (и используется для внутренней обшивки городских автобусов, потому что он не горит, как другие пластмассы), и очень инертен ( т. е. его можно использовать для лабораторных или микрочиповых систем с водой высочайшей чистоты).

Трубы PEX (сшитый полиэтилен) стали очень популярными, особенно в системах водоснабжения жилых домов. Это прозрачный гибкий материал для труб, и некоторые его составы соответствуют требованиям 25/50 для пламени / дыма при размещении в коллекторах возвратного воздуха.Он очень гибкий, требует частой или постоянной поддержки.

Боросиликатное стекло когда-то было популярным материалом для лабораторных отходов. Он обладает высокой устойчивостью к коррозии, но стоит дорого и может вызвать проблемы, если в канализацию слить очень горячую воду. В современных лабораториях он обычно не используется.

FRP полезен для применений, где желательны коррозионная стойкость, стойкость к ультрафиолету (УФ) и большая жесткость, чем у пластмасс. Он имеет различные свойства коррозионной стойкости и прочности в зависимости от используемого пластика и волокна, а также от того, как оно ориентировано.Многие продукты позволяют выбирать различные внутренние покрытия, устойчивые к определенным химическим веществам. Трубопровод градирни – хорошее применение в системах отопления, вентиляции и кондиционирования воздуха при условии, что изделие имеет фитинги с низким коэффициентом потерь.

Способы соединения

Сварка – старая и надежная технология. Это в основном включает в себя плавление труб вместе. Этот метод используется для стали и полипропилена. Сварку можно использовать для оцинкованной стали, но отремонтировать цинковое покрытие на внутренней стороне труб практически невозможно, поэтому предпочтительнее механическое соединение.

Резьба включает свинчивание труб вместе, обычно с помощью ниппеля с внутренней резьбой между двумя участками трубы с наружной резьбой. Нарезка резьбы обычна для стальных и оцинкованных стальных труб. Это также характерно для некоторых материалов пластиковых труб. Он используется для нержавеющей стали, но требует свежих штампов и анаэробного соединения для труб для создания герметичных соединений. Резьбовые соединения выдерживают нагрузки во всех направлениях.

Фланец дорого стоит, но практически надежен. Фланцевые соединения могут выдерживать любое желаемое давление и могут быть диэлектрическими для минимизации коррозии (см. Рисунок 2).

Механические муфты (см. Рисунок 3) выдерживают силы во всех направлениях, а также могут выдерживать любое желаемое давление. Сегодня мы наблюдаем движение к сборкам, сваренным в заводских условиях, которые соединяются в полевых условиях механическими муфтами, или к системам, которые полностью механически связаны, в основном в размерах более 2 дюймов. Доступны как жесткие, так и гибкие муфты. Некоторые проекты также включают вертикальные стояки, которые выигрывают от линейной гибкости «гибких» муфт, чтобы избежать деформационных швов или смещений, которые увеличивают размеры вала, чтобы предотвратить разрыв труб из-за сил сдвига на негибких стенках вала.Гибкие механические муфты также могут заменять гибкие соединения, в зависимости от геометрии и виброизоляции насоса или оборудования.

Коррозия

Коррозия очень важна для трубопроводных систем. Обычно в системах водяного отопления или охлаждения используются ингибиторы коррозии и, возможно, биоциды. Нитриты и молибдаты являются наиболее распространенными ингибиторами коррозии. Некоторые проектные фирмы устанавливают только молибдаты для систем с охлажденной водой, но допускают использование молибдатов или нитритов для систем водяного отопления, которые зимой поднимают температуру воды выше 140 ° F.Это связано с тем, что в прохладной воде нитриты могут быть пищей для микроорганизмов; микробиологическое «цветение» может происходить в системах с охлажденной водой.

Отдельные ингибиторы добавляются для защиты «желтых металлов», таких как медь. В гликолевых системах большинство поставщиков используют ингибитор фосфатной коррозии, потому что он также соответствует правилам Управления по санитарному надзору за качеством пищевых продуктов и медикаментов для пищевых продуктов, поэтому им нужно сделать только один продукт для пищевого и непищевого гликоля.

Однако, по крайней мере, один поставщик использует нитраты, поэтому каждый владелец должен вести учет того, что находится в их здании.Данных об эффективности лечения полунитратами и полуфосфатами нет; смешивание гликолей с ингибиторами различного химического состава не рекомендуется. Системы, содержащие гликоль, должны поддерживать концентрацию гликоля от 18% до 25%. Источники различаются относительно точного предела, но ни один производитель не продает предварительно приготовленный гликоль с концентрацией ниже 20%; не рекомендуется использовать ничего ниже 25%.

Если этого не сделать, микроорганизмы могут быстро размножаться, потому что гликоль – это пища. Гликоль – это спирт, и, как и при производстве вина, до тех пор, пока его концентрация не станет токсичной, микроорганизмы будут размножаться.Никогда не допускайте подключения подпитки бытовой воды в гликолевой системе, иначе концентрация будет медленно снижаться, пока не возникнет серьезная проблема. Рекомендуется подающий бак, заполненный предварительно смешанным промышленным (не автомобильным) гликолем, реле давления и насос.

Сталь относительно невосприимчива к коррозии, если она находится в среде с высоким pH (например, стальная арматура в бетоне). Шкала pH является логарифмической и обычно находится в диапазоне от 0 до 14. Она показывает, насколько кислотным или основным является раствор, где 0 – самый кислый, а 14 – самый основной.PH 7 указывает на нейтральность. Диапазон pH от 8 до 10,5 обычно используется для трубопроводных систем, содержащих сталь. Однако сталь подвержена коррозии при низком pH или при воздействии на нее отдельных химикатов. Многие схемы защиты от коррозии полагаются на высокий pH, но это проблема для систем, которые включают котлы с алюминиевыми теплообменниками, потому что алюминий несовместим с высоким pH. Комбинация стальных труб и алюминиевых теплообменников требует очень узкого диапазона pH в гидравлических системах, обычно от 8 до 8.5.

Поверхностная конденсация – еще одна проблема. На Среднем Западе в некоторых системах принято не изолировать трубы PEX или другие пластиковые трубы, потому что не образуется конденсат. Но с точки зрения энергии PEX теряет тепло быстрее, чем медная труба. Это связано с тем, что больший внешний диаметр PEX обеспечивает большую площадь поверхности для передачи тепла.

Диэлектрическая арматура сегодня вызывает споры. Диэлектрические фланцы часто являются предпочтительным диэлектрическим фитингом, потому что, если диэлектрические фланцы указаны и подрядчик устанавливает не диэлектрические фланцы, единственное исправление – установка пластиковых изолирующих вставок для болтов – замена фланцев не требуется.Однако сегодня NFPA 70: Национальный электротехнический кодекс (NEC) требует соединения металлических трубопроводов бытовой воды, что препятствует диэлектрическому разделению, обеспечиваемому диэлектрическими фланцами, соединениями и, возможно, ниппелями.

Тщательно подумайте о материалах, которые вы указываете для трубопроводных систем. Каждый материал имеет отличное применение на рынке, но у каждого есть приложения, для которых он не подходит. Здесь были представлены плюсы и минусы нескольких широко используемых материалов, но эта статья лишь коснулась поверхности этой области инженерии.

Смешивание материалов может стать проблемой: знайте, какие материалы трубопроводов вы используете для минимизации коррозии

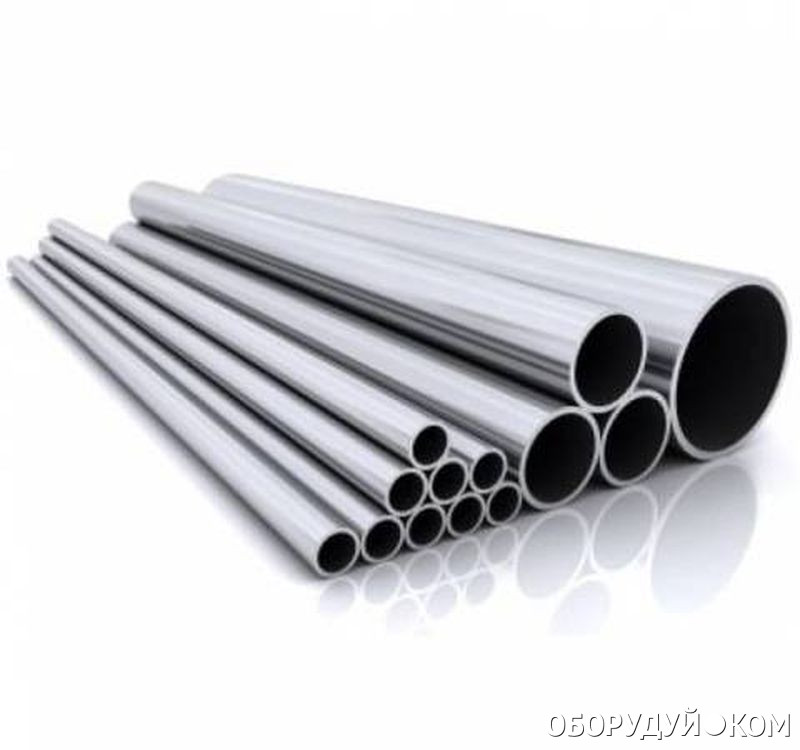

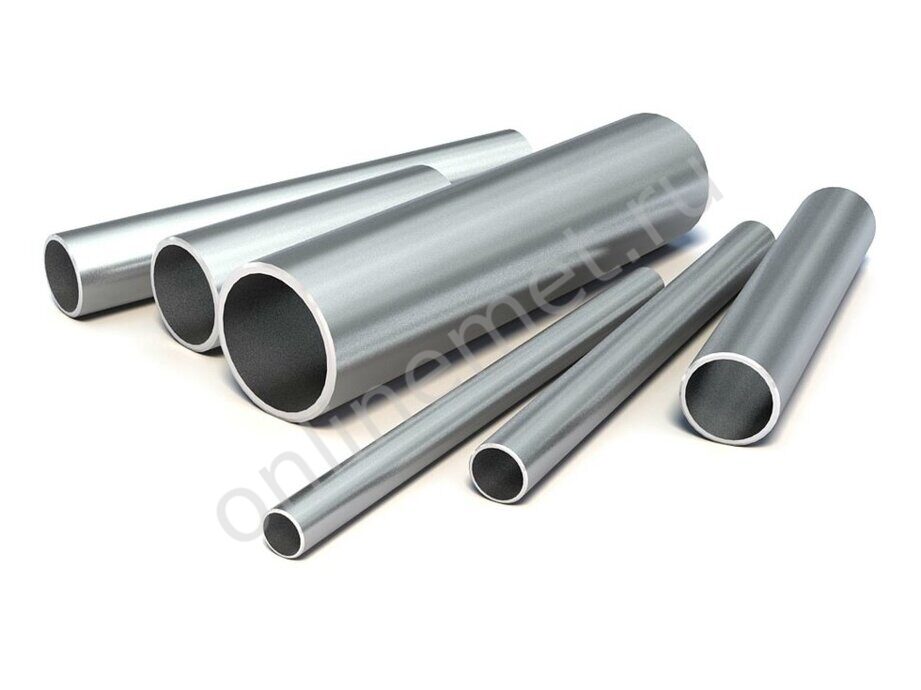

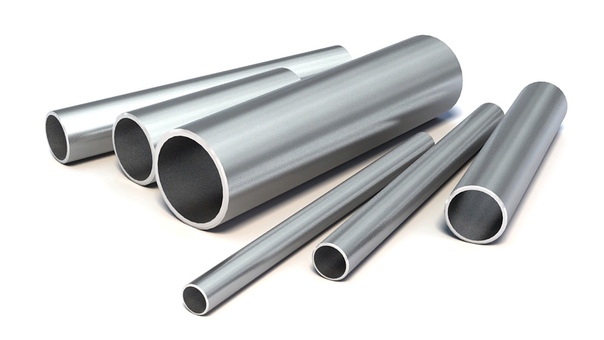

За последнее десятилетие труба с более тонкими стенками с механическим соединением (нержавеющая сталь марки 10 304 или SS) стала более распространенной для труб диаметром 2,5 дюйма. и более крупные системы бытового водоснабжения. Он обеспечивает высокую коррозионную стойкость и более низкую стоимость монтажа по сравнению с оцинкованной сталью сортамента 40 или медной трубой типа L.

Стоимость материала из нержавеющей стали марки 10 304 почти такая же, как и у оцинкованной стали марки 40, но она вдвое меньше по весу, поэтому установка дешевле.Стоимость медного материала почти вдвое выше, чем у медного сплава 10 304 SS в этих размерах, но у него такие же затраты на установку, поэтому у него также более высокая стоимость установки.
