видео-инструкция по монтажу своими руками, особенности утепления ППУ, цена, фото

Коммуникационные трубы, которые находятся на воздухе или под землёй в холодных регионах нашей страны нуждаются в термоизоляционной оболочке. Причём это касается не только водопровода, но и канализации, ведь жидкость замерзает в любом состоянии.

Именно об этом мы сейчас и поговорим, а также посмотрим видео в этой статье.

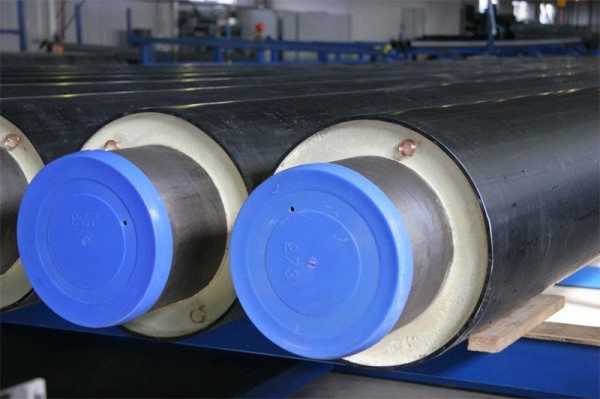

Труба теплоизолированная ППУ

Трубы и изоляция

Для термоизоляции труб применяются самые разные материалы, всё будет зависеть от их назначения и условий, в которых они применяются. Мы не сможем рассмотреть абсолютно все виды, поэтому обратим внимание на некоторые из них.

Трубы Микрофлорекс

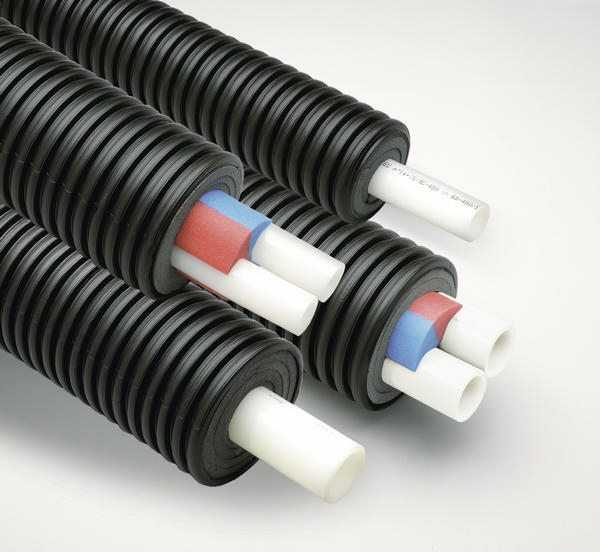

Однотрубная система Микрофлорекс

  • Если говорить о гибких трубопроводах, то наиболее эффективным можно назвать трубы Ре-Ха или Ре-100, потому что они не лопаются в отличие от полибутилена и превосходно выдерживают температуру свыше 70⁰C, в отличие от полипропилена.
    Эффективность теплоизоляции из вспененного сшитого полиэтилена также заключается в том, что благодаря 99%-ной закрытости пор, такой утеплительный материал практически не впитывает влагу. Отдельные слои термоизоляции позволяют сохранять гибкость и при этом совсем не разрушаются.

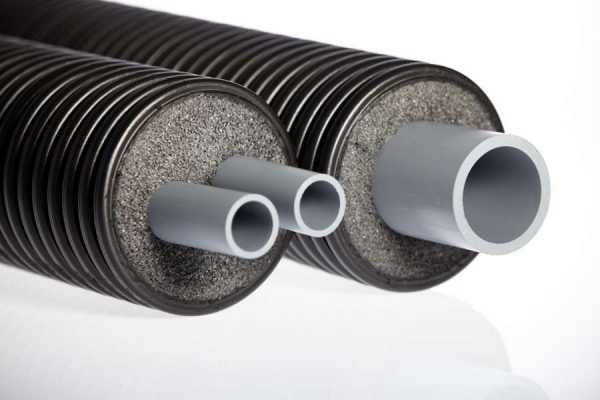

Двухтрубная система Микрофлорекс

  • Защитный наружный кожух из HDPE (полиэтилен высокой плотности никого давления) состоит из двух слоёв, что является главной особенностью Микрофлорекс, так как создаёт, по сути, закрытую камеру. Е
    сть более дешёвый вариант такой же термоизоляции – LDPE (полиэтилен высокой плотности высокого давления), но он быстрее приходит в негодность, потому что кожух начинает лопаться.

Упонор

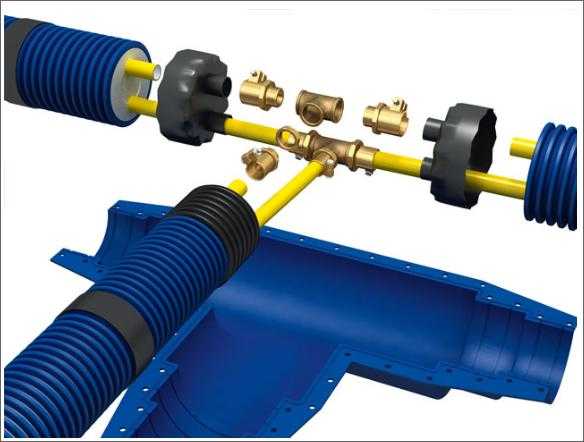

Теплоизоляция трубопроводных систем Uponor

  • Компания Uponor разработала инновационную систему труб с термоизоляцией, у которой минимальные теплопотери и высокая экология производства.
    Такой кожух позволяет повысить эффективность горячего водоснабжения на 12%, сохраняя при этом гибкость системы без возникновения трещин при монтаже и эксплуатации.

Маркировка системы Uponor

  • Такие системы с успехом используются для трубопроводов регенерации энергии, например, на предприятиях по переработке биологического газа, а также в условиях вечной мерзлоты для горячего водоснабжения. Соответствие стандарту DIN EN 15632-3 (см. фото вверху) позволяет использовать такое термоизоляционное в местных отопительных системах и ГВС.

Термоизол

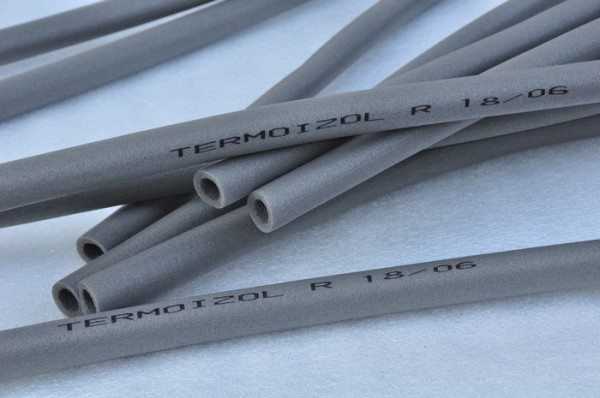

Трубчатая теплооизоляция Termoizol

  • При монтаже сантехники и канализации своими руками очень часто применяют Термоизол или вспененный полиэтилен, который может выпускаться, как в виде труб, так и в виде рукава, смотанного в бухту (для канализации).
    Благодаря закрытой ячеистой структуре такая труба не нуждается в гидроизоляции, на ней не собирается конденсат, и там нет среды, способствующей развитию микроорганизмов (грибок, плесень).

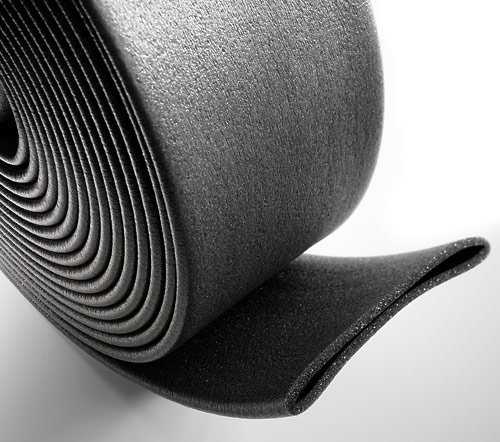

Рукав Termoizol для широких (канализационных) труб

  • Для удобства монтажа на изоляторе присутствует конструкционный шов, который легко рассоединяется и материал, как кожух, надевается на трубу, после чего, стягиваясь, приобретает закрытую форму.
    Трубчатый термоизол также применяют в качестве шумопоглощающего материала – это особенно эффективно для канализационных стояков нижних этажей, где слив функционирует, чуть ли не постоянно.

Совет. При утеплении труб термоизолом его конструкция и инструкция не предусматривают изоляции фитингов и соединений, где диаметр получается гораздо больше.
Поэтому, раскрыв конструкционный шов, надевайте кожух с двух сторон, после чего зафиксируйте его скотчем.

Пенополиуретан для теплотрасс

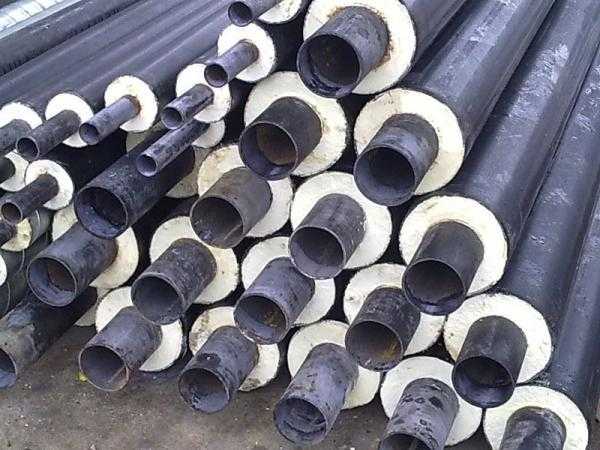

Металлические трубы, изолированные пенополиуретаном

  • Для системы теплосетей с давлением Ру ≤ 2,5 МПа, в которых температура воды не выше 140⁰C используют теплоизолированные ППУ трубы.
    Такая конструкция представляет собой нечто вроде бутерброда, где нижним слоем служит стальная труба, верхним слоем – оцинкованная или полиэтиленовая, более тонкая труба, а начинкой между ними является центрирующее устройство и пенополиуретан (ППУ).

Система трубопровода с ППУ изоляцией в разрезе

  • Благодаря специальной технологии вспенивания полиуретана углекислым газом CO2 создаётся низкая теплопроводность λ=0,031 Вт/м К и возможность утеплять любую форму изделий, что на практике означает плотную изоляцию стыков, переходов и ответвлений системы.
    Также вспененный полиуретан имеет отличную адгезию с любой жёсткой поверхностью, что исключает коррозию металла.

Жидкие утеплители

Труба обработана сверхтонкой жидкой термоизоляцией

  • Сейчас прочно входит в производство употребление жидкой термоизоляции, которую также называют сверх тонкой – это не удивительно, потому что один слой такого покрытия имеет не более 1 мм толщины.
    В России широко известны такие фирмы, как Корунд, Актерм, Броня, Изолат и все они, по сути, выпускают похожую продукцию очень высокого качества, ведь такая теплоизолированная труба защищена не только от холода и коррозии, но она вовсе не чувствует какой-либо весовой и габаритной нагрузки, что очень важно для коммуникационных систем.

Сравнительная схема обычной и сверхтонкой изоляции

  • Как правило, жидкая теплоизоляция представляет собой вязкую белую суспензию, которая обладает отличной адгезией к любым жёстким поверхностям, что полностью применимо для отопительных и сантехнических коммуникаций.
    Такое покрытие способно отражать 90% солнечных лучей и 95% ультрафиолетового излучения, что позволяет поддерживать постоянную температуру не только горячей, но и холодной воды.
    Антипиреноваые добавки полностью исключают появление коррозии металла в любых условиях, а также не представляют питательную среду для возникновения грибка, ведь такие коммуникации зачастую используются в условиях сырости.

Совет. Для самостоятельной обработки труб сверхтонкими жидкими утеплителями вам следует тщательно очистить утепляемую поверхность, и нанести несколько слоёв утеплителя.
Причём повторный слой может наноситься только после окончательного высыхания предыдущего, а на это обычно уходит 24 часа.

Утепление минеральной ватой

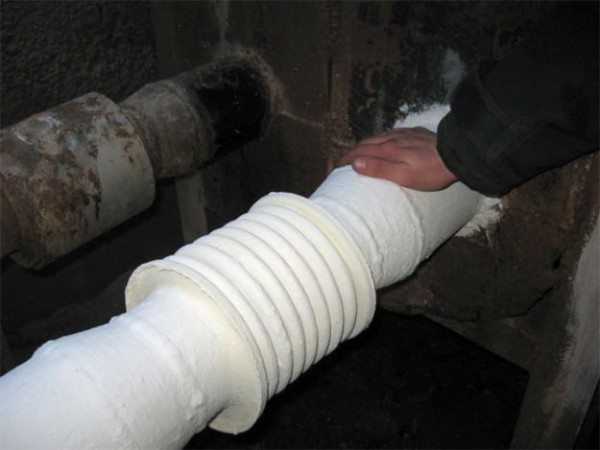

Труба утеплена цилиндром из минеральной ваты

  • Всем, безусловно, известно, что отопительные, водопроводные и канализационные коммуникации утепляются минеральной ватой, но не все знают, что для этого также изготавливают специальные цилиндры. Такое устройство чаще всего изготавливается из вулканических расплавов (базальтовой ваты) по навивной системе и заполнению конструкции связующими элементами.
    После этого мату придаётся форма определённого размера, и он просушивается (иногда с одной стороны наклеивается алюминиевая фольга) – конструкционный шов позволяет раскрывать кожух и монтировать его на трубу.

Утеплённую трубу укутывают рубероидом

  • В домашних условиях вы можете обойтись обычной минеральной ватой, но, учитывая тот факт, что коммуникации тесно связаны с сыростью, вам лучше использовать базальтовую или стекловату, потому что шлаковата несёт в себе все недостатки контакта металлов с водой.
    Укутав трубу, её обязательно нужно покрыть слоем плотного целлофана или рубероида, а ещё лучше – и тем и другим.

Совет. Учтите, что сухая минеральная вата выделяет канцерогенную пыль и мелкие кристаллики, которые впиваются в тело и вызывают раздражение.
Поэтому используйте при работе очки, перчатки, респиратор и одежду, максимально закрывающую тело.



Заключение

Вы можете использовать любой из видов термоизоляции коммуникаций, описанных выше, применив его для своего дома или офиса – но здесь, конечно, будет разной цена утеплителя. Но, тем не менее, любой из этих методов достаточно эффективен и позволит сохранить энергоресурсы.


pro-uteplenie.ru

Теплоизолированные трубы | Советы по ремонту дома и квартиры своими руками

Теплоизолированные (предварительно изолированные) трубы используются для подземной прокладки инженерных сетей теплоснабжения, снабжения горячей водой без обустройства специального канала. Применяют их и для наружных (надземных) коммуникаций, в том числе для автономного теплоснабжения.

Есть два больших класса подобных изделий.

В первом случае это стальная труба с тепло- и гидроизоляционным защитным сэндвичем из пенополиуретана (ППУ) и внешней защитной полиэтиленовой оболочкой или навивной ленточной спирали из оцинкованной стали.

Во втором случае — это гибкие полимерные трубы с теплоизоляцией из вспененного полиэтилена и защитной гофрированной оболочкой. Чаще всего используется сшитый полиэтилен (РЕХ). Он может быть однокомпонентными, а может включать в себя армирующую нить для увеличения рабочего давления и температуры. Недавно на отечественном рынке появились теплоизолированные трубы Flexalen (Флексален) компании THERMAFLEX. Они изготовлены из полибутена и сочетают в себе достоинства сшитого полиэтилена и полипропилена, то есть не теряют пластичность при низких температурах и остаются прочными при температуре теплоносителя до 95 °С.

Оба типа имеют свои достоинства и предпочтения по сфере применения. Впрочем, у гибких теплоизолированных труб, благодаря широкой линейки модификаций, используемых материалов и конструкции самой системы, сфера применения очень широкая. В том числе есть двухтрубные варианты в одной оболочке для отопления и многотрубные системы для отопления и снабжения горячей водой, трубы с греющим кабелем. Более того, они начинают теснить стальные теплоизолированные трубы из той области, где казалось их позиции незыблемы — это прокладка централизованных систем теплоснабжения с большим диаметром труб (до 160 мм) , выдерживающих температуру 95 °С и давление 1,0 МПа.

Основными недостатками стальных теплоизолированных труб являются «прямолинейность» и подверженность коррозии. С другой стороны со временем из-за эффекта замещения вспенивающего газа из ППУ атмосферным кислородом, его теплопроводность повышается на 15 %, что ведет к потерям тепла. То есть, и прокладка коммуникаций, и их обслуживание требуют дополнительных трат по сравнению с гибкими полимерными системами.

Полимерные системы из гибких теплоизолированных труб имеют много достоинств. Особенно при их монтаже в условиях городской застройки и разветвленной системой подземных коммуникаций. Не говоря о такой сфере, как прокладка труб автономного теплоснабжения в частном доме или обустройстве системы коллективного теплоснабжения небольших домов. В последних случаях нет необходимости в высокой температуре теплоносителя и высокого давления в трубе. Нет даже необходимости в трубах диаметром более 110 мм.

Сама система теплоснабжения на базе гибких полимерных трубопроводов пришла из Европы, где нет централизованного муниципального отопления (тем более высотных домов). Да и стандарты по комбинации температуры носителя и давления в системе из сшитого полиэтилена у них другие — либо 95 °С и 0.6 МПа, либо 70 °С и 1.0 МПа ( при трубе до 110 мм). Поэтому есть определенные ограничения по их использованию.

Для отечественного централизованного теплоснабжения нужна была адаптация под стандарт до диаметра в 160 мм и комбинации 95 °С и 1.0 МПа. Это удалось сделать, например, в трубах «Изопрофлекс-АМ» с дополнительным армированием стенок трубы кевларовой нитью.

sami-stroim.com

Теплоизолированная труба: описание и применение

Теплоизоляция на трубопроводе необходима для снижения энергозатрат, необходимых для отопления помещения. Самый удобный способ реализации изоляционных свойств выражается в применении таких комплектующих, как теплоизолированные трубы для отопления. Их применение позволило сократить затраты энергоснабжения, а также упростить монтаж.

Что это за трубы

Сам процесс теплоизоляции производится при помощи минеральной ваты, а также с применением пенополиуретана. Если производить монтаж изоляции после установки труб, то на некоторых участках она может лежать не по требованиям монтажа. Эти погрешности могут привести к проникновению влаги, что пагубно повлияет на соединения и сами трубы. Также возможно увеличение затрат. В основном, затрудняется процесс в местах сгибов и прилегания труб к перекрытиям и стенам. В таких случаях на помощь могут прийти теплоизолированные трубы. Они лишены этих недостатков, в отличие от труб без изоляции.

Конструкция трубы обеспечивает максимальную защиту от потерь тепла и попадания влаги. Гибкость материалов позволяет укладывать теплоизолированные трубы в магистрали без большого количества стыков, что значительно снижает время при монтаже.

Из-за того, что данные трубы были разработаны за рубежом, применение их в условиях российского климата иногда затруднено. Выстраивать длинные отопительные системы таким материалом практически невозможно, так как он не рассчитан на воздействие большого давления. Но теплоизолированные трубы прекрасно подходят для монтажа частных отопительных систем для коттеджей и частных домов.

Виды

Теплоизолированные трубы снабжаются такими видами изоляции, как базальтовой, пенополистирольной и стекловолоконной. Широкое применение сегодня получили трубы с пенополистирольной изоляцией. Сами трубы изготавливают из пластика, металла и металлопластика. В российских условиях эксплуатации применяют стальную трубу теплоизолированную.

Снаружи изоляция защищается специальной оболочкой, чтобы избежать механических разрушений.

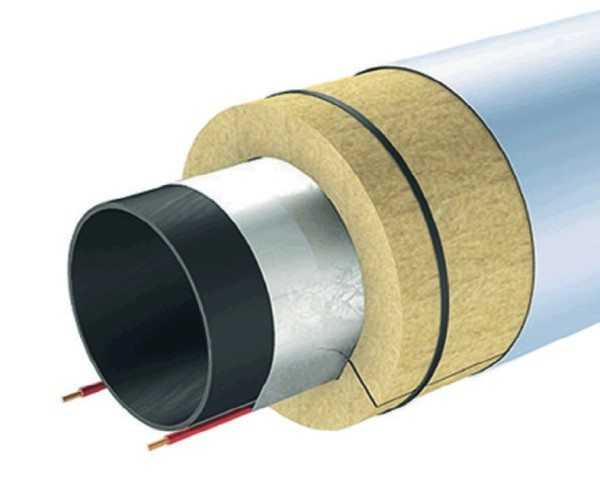

Также в настоящее время завоевали популярность трубы со специальным подогревом изоляции. В такую конструкцию входит оборудование, предназначенное для контроля и управления подогревающим кабелем. Данный вид труб позволяет монтировать сети без дополнительного заглубления в землю.

Назначение

Теплоизолированные трубы применяются для монтирования сетей отопления, а также сетей холодного и горячего водоснабжения. Для систем отопления применяются металлические трубы, так как пластик имеет низкий диапазон рабочих температур, а также подвержен значительному расширению при подогреве.

Для водоснабжения чаще применяются металлопластиковые трубы, так как их монтаж получается доступнее и по стоимости, и по времени. Гофрированная оболочка позволяет изгибать изделия в различных направлениях.

Особенности монтажа

При монтаже следует обратить особое внимание на подготовку к укладке трубы. В качестве подушки при земляных работах используют мелкий песок. Для настенного монтажа применяют мягкие подстилающие материалы, чтобы избежать повреждения при деформации. Применение теплоизолированных труб при монтаже водопровода значительно снижает трудоемкость при земляных работах, так как они не требуют большого заглубления. Также нужно знать, что при использовании данных труб не исключается возможность комбинирования с обыкновенным трубопроводом. Готовая труба может применяться не только на улице, но и в хозяйственных помещениях, где не применяется отопление. Монтировать данные трубы может и неквалифицированный персонал.
