Трубы в изоляции ппу – применение в промышленности и хозяйстве

alexxlab | 30.10.2019 | 0 | Разное

Трубы в ППУ изоляции

Трубопроводы в ППУ изоляции на сегодняшний момент очень распространены и пользуются успехом практически во всех областях промышленности по всему миру. Трубы в ППУ изоляции позволяют очень эффективно сохранить тепло. Таким образом, утечка тепла из системы трубопроводов значительно снижается, соответственно, конечный потребитель приобретает тепло в нужном ему объеме и не переплачивает. Производители тепла (тепловой энергии) в свою очередь экономят топливо для теплоэнергоцентрали, сокращая энергозатраты. Купить ППУ трубу на сегодняшний день абсолютно не сложно, она в больших объемах есть на наших складах, а стоимость ППУ относительно невелика и оправдывает себя уже после первого года работы трубопровода в ППУ изоляции.

Главными причинами разрушения труб, а значит и теплопотерь являются:

– Влажный грунт

– Теплоизоляция труб со временем теряет свои защитные свойства, стареет и появляется наружная коррозия.

Теплоизоляция ППУ же менее подвержена влиянию окружающей среды, блуждающих токов и изменению химического состава грунта, куда уложены трубопроводы ППУ.

В настоящее время технология изготовления на производстве ППУ изоляции опирается на физические и механические свойства пеноплиуретана, который в свою очередь имеет небольшую теплопроводность и позволяет сделать толщину изоляции минимальной.

Теплоизоляция труб ППУ по сравнению с традиционными изоляционными материалами (перлит, минеральная вата) имеет ряд преимуществ.

Приемущества труб ППУ:

 – Срок службы трубы стальной в ППУ изоляции в 3-4 раза дольше (30 и более лет)

 – Потери тепла при использовании данной изоляции меньше в 10 раз

 – Срок монтажа в среднем меньше в 2-3 раза

 – Снижаются значительно расходы на эксплуатационные затраты в 8 раз, на ремонт примерно в 3 раза, а на капитальные расходы на 20-25%

 – Отсутствие воздействия блуждающих токов, вызывающих коррозию металла

 – Система ОДК (система оперативного дистанционного контроля) исключается возможность аварии или ЧП на трубопроводе

 – Купить трубы ППУ стоит дешевле, нежели покупать трубы в традиционной изоляции.

О компании

Наша компания СкайПром поставляет трубу стальную в изоляции ППУ со склада и под заказ. На производстве данных труб используется новейшее оборудование для напыления ППУ изоляции, позволяющее выпускать большие объемы товара в кратчайшие сроки.

Купить ППУ трубы Вам помогут наши специалисты, которые грамотно рассчитают все ваши позиции теплоизоляции ППУ, подберут выгодные условия и дадут хорошее ценовое предложение на ваш объем.

Также, компания СкайПром уже продолжительное время занимается теплоизоляцией труб на основе материала LINE-X,  о котором Вы можете почитать в разделе Новости – Сотрудничество ООО СкайПром и ООО Би Эль Технолоджи

Способы изолирования труб ППУ

skyprom.ru

Труба усиленная ПЭ бандажом в ППУ изоляции

Рис.1. Труба ППУ усиленная бандажом ПЭ

Трубы с бандажами применяются для подземного бесканального прокладывания труб изолированных пенополиуретаном ППУ в полиэтиленовой тонкостенной (ПЭ) оболочке, в защитных стальных футлярах, произведённых по согласованным с покуптелем или проектной организацией чертежам предизолированных трубопроводов ППУ.

Необходимым является прокладка труб изолированных в стальных футлярах , по всей длине переезда (авто, ж/д.), для того, чтобы предоставить защиту труб ППУ от перманентных нагрузок на грунтовые почвы и защитить её от последующих повреждений. Всё это делается в определенных условиях монтажа трубопроводов ППУ прокладки бесканальной, с высокими требованиями к герметичности,  прочности и устойчивости трубопровода из-за высокой вероятности механических и прочих воздействий на грунтовую почву.

Трубы ППУ изолированные в ПЭ оболочке, также обеспечиваются наружными полиэтиленовыми полимерными бандажами-оболочками, которые прикрепляются вдоль протяженности трубы изолированной в футляре, и служат защитой внешней ПЭ трубы. При бесканальной прокладке трубы теплосетей во время эксплуатации могут постоянно передвигаться в грунте, и в целях защиты и стирания полиэтилена используются разные возможные способы защиты, также употребление полимерных матов компенсационных (вспененные полиуретан или полиэтилен с плотностью до 30 килограмм на кубический метр). Но данных мер не совсем достаточно для стопроцентной защиты трубопровода, укладываемого в футлярах, если брать в расчёт техническую сложность последующего доступа к трубопроводу, в случае его неисправности или повреждения. И именно по этой причине употребляются накладные кольца из ПЭ (защитные ПЭ бандажи).

Применяя вспомогательные кольца-бандажи изолированные в ППУ трубу, предотвращаются преждевременные повреждения и износ ПЭ гидроизоляции, и обеспечивается сохранение теплоизоляционного слоя ППУ.

При бесканальной прокладке трубы теплосетей во время эксплуатации могут постоянно передвигаться в грунте, и в целях защиты и стирания полиэтилена используются разные возможные способы защиты, также применение разнообразных полимерных матов которые действуют как компенсирующие элементы (вспененные полиуретан или полиэтилен с плотностью до 30 килограмм на кубический метр). Подобных вариантов не совсем достаточно для полноценной защиты трубопровода, если учесть и техническую сложность последующего доступа к трубопроводу, в случае его неисправности или повреждения.

Труба в ППУ изоляции, обязательно оборудуется проводами системы ОДК, и её работа осуществляется в системе предизолированного трубопровода теплосети, так же, как и аналогичные изделия.

Усиленные трубы ППУ представляют собой трубы в с усиленной теплоизоляцией второго типа, для регионов страны с холодным климатом. В ГОСТ 30732-2006, в приложениях А и Б описаны регионы, где рекомендуется использование трубы в изоляции ППУ с наибольшей толщиной теплоизолирующего слоя из ППУ.

Использование первого или второго типа изоляции предизолированного ППУ трубопровода принимается на основе решения проектной организации из учета всех характеристик и требований к данному трубопроводу и его тепловой изоляции.



 Основные технические характеристики

Диаметр стальной трубы наруж. (d), ммДиаметр ПЭ оболочки наруж. (D), ммТолщина кольца
усиления, мм
Тип 1Тип 2Тип 1Тип 2
25×390×2,25,05,0
32×3 90×2,2 —5,05,0
38×3 110×2,5 — 5,05,0
45×3 125×2,5 — 5,05,0
57×3 125×2,5 140×3 5,06,0
76×3140×3160×35,06,0
89×4160×3180×35,06,0
108×4180×3 200×3,25,06,4
133×4225×3,5250×3,97,07,0
159×4,5250×3,9280×4,47,89,4
219×6315×4,9355×5,69,812,2
273×7400×5450×5,612,613,6
325×7450×5,6500×6,214,015,2
426×7560×7630×7,9
17,6
16,0
530×7710×8,922,2
630×8800×1025,0
720×8900×11,228,0
820×9 1000×12,4 1100×13,8 31,224,0
920×10 1100×13,8 1200×14.9 35,226,0
1020×11 1200×14,9 — 39,2
1220×11 1425×17,3 — 39,2
1420×12 1600×19,6 — 43

ppu-izolyaciya.ru

Вес трубы в ППУ изоляции. Особенности технологии изготовления и прокладки

Труба в пенополиуретановой (ППУ) изоляции – это неотъемлемый компонент тепловых сетей, которые монтируются по относительно новой для нашей страны технологии. Подача горячей воды почти во всех российских регионах осуществляется централизованно, да и большая часть домов пользуется центральным отоплением. Однако лишь нагревом воды дело не ограничится, потребителю её необходимо доставить с минимальными потерями тепла. Вот здесь и выручат трубы в ППУ изоляции.

Вес труб — важный параметр, от которого зависят расходы на транспортировку и монтаж магистрали

Преимущества изолированных изделий

Традиционно для теплоизоляции трасс использовалась обычная стекловата. Фиксировалась она на участке магистрали отожжённой проволокой и покрывалась листом оцинкованной стали. Но многочисленные кражи изделий с цветными металлами вынудили строителей отказаться от оцинковки. Начала практиковаться   обмазка поверхности магистралей простым цементным раствором. Однако это привело к увеличению теплопотерь.

Чтобы бороться с этим явлением, начиная с середины первого десятилетия 21 века стали применяться  трубы в ППУ. Параллельно был освоен выпуск ещё одного изделия – ППУ скорлупы. С её помощью можно теплоизолировать уже действующие теплотрассы. На фоне своих предшественников, трубной продукции с пенополиуретановой теплоизоляцией присущи следующие достоинства:

  • предельно лёгкий монтаж;
  • одинаково низкий уровень теплопотерь при любой влажности. Если же намокнет под дождём стекловата из-за нарушения внешней оболочки, её теплоизолирующие качества резко ухудшаться;
  • возможность подземной прокладки трубопровода в ППУ изоляции с полиэтиленовой оболочкой без защитного короба и без проведения других работ по его утеплению;
  • вандализм по отношению к теплоизоляции и её кража стали практически невозможны;
  • значительное замедление коррозии металла. Обусловлено это непроницаемостью оболочки для воды.

Полезно знать! Основным достоинством рассматриваемых изделий является существенная экономия тепла – уровень теплопотерь составляет всего 2-3 процента. При этом у традиционных методов изоляции это показатель достигает 20-25 процентов.

Монтаж труб ППУ не представляет сложностей и может производиться малочисленной бригадой монтажников

Особенности технологии изготовления и прокладки

Производятся ППУ трубы на заводском оборудовании. Основная стальная труба и оболочка полиэтиленовая либо оцинкованная становятся единой конструкцией благодаря пенополиуретану. Её жёсткость, помимо наличия прочных связей между компонентами структуры, обеспечивается следующими технологическими особенностями:

  • на предварительном этапе выполняется дробеструйная или дробемётная очистка поверхности стальной трубы;
  • поверхность полиэтиленовой трубы-оболочки подвергается процессу обработки коронным разрядом.

Прокладывается трубопровод из ППУ изделий двумя способами: с полиэтиленовой оболочкой – под землёй, а в оболочке из оцинковки – над поверхностью почвы. Но независимо от метода для того, чтобы придать системе прочность, требуется создание неподвижной опоры.

Вес имеет значение

Когда прокладка ведётся надземным методом, вес стальной трубы в ППУ изоляции  является критичным параметром для расчёта степени надёжности создаваемой конструкции. Касается это, прежде всего, расстояния между опорными элементами железобетонного каркаса. Ведь при их значительном удалении друг от друга, под собственным весом труба может провиснуть, из-за чего существенно уменьшится полезный просвет в трубопроводе.

Конечно же, весовые характеристики таких изделий должны соответствовать датируемому 2006 годом ГОСТу 30732 . Однако, несмотря на это требование, некоторые отечественные предприятия выпускают подобную продукцию с показателями, отличающимися от указанных в этом нормативном документе. Поэтому, чтобы не столкнуться при монтаже системы с определёнными трудностями, прежде чем купить, необходимо потребовать сертификат соответствия требованиям ГОСТа.

Оцинкованные трубы отличаются по весу от изделий в полиэтилене

Узнать, сколько весят ППУ трубы с оболочкой из оцинковки и в полиэтиленовой оболочке вы сможете, ознакомившись с данными из нижерасположенной таблицы. Единица измерения размеров — миллиметры.

Таблица 1

Наружный диаметр стальной трубы (в скобках указана толщина стенки)Масса трубы, кг
В оболочке из оцинкованной сталиВ оболочке из полиэтилена
С усиленной изоляциейС обычной изоляцией
1420 (12)423,8——468,1
1220 (11)363,99——403,34
1020 (11)304,91——338,59
920 (10)253,14303,89278,07
820 (9)226,07266,81243,33
720 (8)181,65——193,32
630 (8)143,06——150,22
530 (7)121,04——125,9
426 (7)97,04102,7994,14
325 (7)74,1674,6569,61
273 (7)63,062,5958,19
219 (6)43,9541,8738,97
159 (4,5)26,7923,8622,16
133 (4)21,3718,2116,95
108 (4)16,8113,7913,04
89 (4)14,1611,410,81
76 (3)10,357,967,41
57 (3)8,416,175,79
45 (3)7,60——4,98
38 (3)7,12——4,5
32 (3)6,7——4,08

Требования к оболочке ППУ изоляции

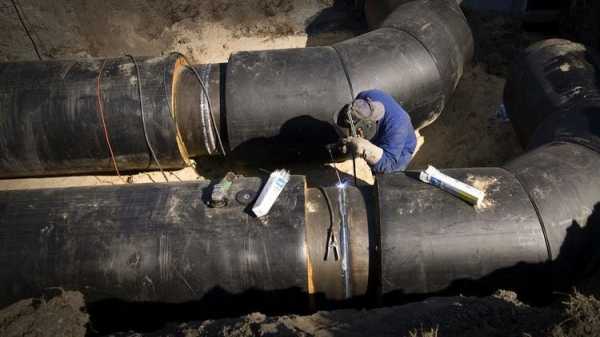

Соединение труб с пенополиуретановой изоляцией согласно стандарту выполняется только сваркой.

Важно! Шов должен быть проварен полностью.

В ГОСТе 30732-2006 идёт также речь о вешнем виде защитной оболочки из полиэтилена и её прочности. Рассмотрим эти моменты несколько подробнее.

  1. Качество поверхности. Поверхность должна быть гладкой. Возможно присутствие волнистости и незначительных продольных полос. Однако толщина стенки от этого не должна покидать допустимый диапазон предельных отклонений. На внутренней поверхности труб должна иметься шероховатость. Не допускается наличие на торцевой, внутренней и наружной поверхностях изделий раковин, трещин, пузырей и посторонних включений. Цвет трубной продукции с ППУ изоляцией – чёрный.
  2. Величина относительного удлинения при разрыве – не меньше 350%.
  3. После прогрева до отметки +110˚С длина труб-оболочек не должна изменяться более, чем на 3%.
  4. Поверхность должна сохранять стойкость при температуре рабочей среды +80˚С и постоянном внутреннем давлении не менее 1000 часов при условии, что начальное напряжение в стенке трубы составляет 3,2МПа.

В заключение несколько слов о том, где применение труб в ППУ очень актуально.  Перекопать автодорогу, проходящую по крупному населённому пункту, подчас бывает проблематично. Тогда многие предприятия прокладывают трубопроводы методом горизонтального бурения. Но ведь, протащив трубу через горизонтальный прокол, необходимо будет её ещё и утеплить. И здесь на выручку вновь придут трубы в ППУ изоляции.

trubamaster.ru

Трубы в изоляции ППУ, ВУС, ИЗОПЭКС, ИЗОЛА, Флексален, с греющим кабелем стальные и пластиковые.

 Доброго времени суток. Компания ООО СИС рада приветствовать Вас на страницах нашего сайта.

  Изолированные трубы широко применяются для защиты трубопроводов от коррозии и потери тепла. Компания ООО СИС в заводских условиях с соблюдением всех технологических процессов изолирует трубы и фасонные изделия с диаметрами рабочей трубы от 32 до 1420 мм. Изолированные трубы ППУ, ВУС, ЦПИ, ППМи, Изопэкс, ИЗОЛА, Флексален, трубопроводы ПЭ с греющим кабелем и кабель каналом предназначены для сетей холодного и горячего водоснабжения, отопления, газо и нефтепроводов, защитных футляров, технологических трубопроводов и безнапорной канализации, работающих в условиях низких температур окружающей среды (при надземной или неглубокой прокладке, в условиях вечной мерзлоты), когда существует опасность замерзания трубопроводов, в т.ч. для таких объектов как мосты, многоуровневые автостоянки, системы пожаротушения и т.п.

Перейти в раздел ТРУБЫ.

Оставить заказ на предизолированные трубы E-mail: [email protected][email protected]

Каталог трубы в изоляции – защиты трубопроводов от коррозии и потери тепла.

Вернуться в “КАТАЛОГ”.

  Также трубы в изоляции могут использоваться при отрицательных температурах окружающей среды в любых зонах климатического районирования (в том числе в районах Крайнего Севера и приравненных к ним местностей), а также в качестве технологических трубопроводов по СН 550. Для холодного водоснабжения применяют теплоизолированные трубы с саморегулирующим греющим кабелем. Предизолированные трубопроводы применяют, как при подземной канальной, бесканальной и футлярной прокладке в полиэтиленовой защитной оболочке, так и при воздушной наружной прокладке по эстакадам, в проходных каналах и туннелях на опорах, стояках, подвесах и т.д. в оцинкованном кожухе, а также наземной прокладки — под насыпным грунтом. Производство изоляции труб, как стальных, так и пластиковых осуществляется в заводских условиях с соблюдением всего технологического процесса. В зависимости от условий использования изолированного трубопровода конструкция, материал и технология нанесения изоляционного покрытия довольно разнообразна, так для сохранения тепла применяют трубы в ППУ-ПЭ и трубы ППУ-ОЦ, ППМи, гибкие трубы ИЗОПЭКС, пластиковые гибкие предизолированные трубы ИЗОЛА, полибутеновые изолированные трубы ФЛЕКСАЛЕН в изоляции, а для антикоррозийной защиты стальных труб применяют цементнопесчаную внутреннюю изоляцию и наружную изоляцию ВУС – мастичную, битумномастичную, полиэтиленовую, полимерную, полимернобитумную и ЦПИ – цементно-песчаную изоляцию внутренней поверхности. Несущие трубы в теплоизоляции применяют стальные (черные, оцинкованные, нержавеющие, сварные, бесшовные, прямошовные и т.д.) полибутеновые, полиэтиленовые, трубы PEX, трубы в металлической оплетке, а также трубы ППР армированные алюминием / стекловолокном для отопления и горячего водоснабжения или трубы PPR без армирования с обогревом для холодного водоснабжения.

  Инженерные системы трубопровода в изоляции применяются однотрубные и многотрубные, К многотрубным изолированным теплотрассам относят двухтрубные, трехтрубные, четырёхтрубные, пятитрубные, шеститрубные изолированные трубы, где трубы находятся в одном защитном кожухе заполненным теплоизоляционным слоем из пенополиуретана, вспененного полиэтилена или пенополимерминеральной изоляции.

Купить быстро со склада по низким ценам в компании ООО СИС в Санкт-Петербурге трубы стальные в ВУС, ППУ, ЦПИ, ППМи изоляции, полимерные гибкие многотрубные системы Флексален и ИЗОПЭКС в теплоизоляции быстро, с доставкой от производителя по низкой заводской цене и в минимальный срок изготовления в регион Северо-Запад – г.Санкт-Петербург, Ленинградская область, Мурманск, Архангельск, Карелия, Вологда, Северодвинск, Ухта, Петрозаводск, Череповец, В.Новгород, Псков, Великие Луки, Котлас, Воркута, Апатиты, Тихвин, Боровичи, Североморск, Сертолово, Мончегорск, Советск, Старая Русса, Печора, Мирный, Кондопога, Великий Устюг, Балтийск, Станцы, Кондалакша, Сокол, Коряжма, Черняховск, Луга, Усинск, Новодвинск, Сосновый Бор, Сыктывкар, Гатчина и вся Россия.

Вместе с предизолированными трубами покупают металлопрокат, материалы изоляции, трубопроводную арматуру, опоры трубопровода, трубы стальные и трубы полимерные,  фасонные части трубопроводов и фитинги.

По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене изолированные трубы по Санкт-Петербургу, Лениградской области или в любую точку России.  При необходимости на нашем складе можно осуществить резку труб, снятие торцов и нарезку фасок, сборку и упаковку комплектующих изолированного трубопровода и фитингов.

Цены на изолированные трубы можно узнать в прайс-листе компании ООО СИС. Мы рады видеть Вас в числе наших клиентов и партнеров по бизнесу, надеемся на продолжительное и плодотворное сотрудничество, ведь только вместе мы можем творить и строить.

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов.  Посмотреть фото компании ООО СИС можно в разделе “Фотогалерея”.

 В случае, если у Вас возникли вопросы при оформлении заказа, Вы всегда можете обратиться к нашим специалистам по тел. 8(921)983-9665, 8(911)114-2936 Елена или воспользовавшись онлайн-консультантом на сайте на E-mail: [email protected].

 Или отправляете запрос на E-mail: [email protected]. [email protected]

Наш опыт – ваше преимущество! Опыт. Качество. Надежность. Выбор профессионалов.

 Компания ООО СИС сос клада в СПб поставляет предизолированные трубы:

sis-truba.ru

ППУ трубы от группы компании «Магистраль»

Ищете большой выбор продукции? Заинтересованы в любых объёмах? Желаете заказать доставку и вместе с разгрузкой? И всё это по демократичным ценам? Тогда вы зашли по верному адресу!

Вас приветствует группа компаний «Магистраль». Основным направлением нашей деятельности является реализация труб в разных видах изоляции и опор.

Трубы ППУ, представленные в нашем каталоге, востребованы на современном рынке. И это не удивительно, поскольку сегодня, как никогда раньше, на первом плане энергоэффективность. А этому параметру они соответствуют в полной мере, обладая при этом целым рядом других преимуществ.

Труба в ППУ-изоляции является цельной конструкцией, которая изготавливается в соответствии с государственным стандартом 30732-2006. Она состоит из нескольких слоёв:

  • Рабочая труба. Она производится из разных марок стали. Непосредственно по ней осуществляется транспортировка веществ. Она может быть электросварной, оцинкованной и бесшовной. Марка стали подбирается в зависимости от будущих условий эксплуатации трубы;
  • Теплоизоляция. Она представляет собой слой пенополиуретана, который наносится на рабочую трубу двумя способами: при помощи заливки изолятора или путём изготовления скорлупы. Этот материал обладает великолепными теплоизоляционными свойствами и не впитывает влагу. В его толще прокладывают проводники-индикаторы СОДК, которые изготавливаются из меди;
  • Оболочка. Она выполняет защитную функцию и может изготавливаться из двух видов материалов:
    • полиэтилена низкого давления – для трубопроводов подземной бесканальной прокладки;
    • цинкованной стали – для трубопроводов наземной прокладки.

Применение

Трубы ППУ, цена на которые привлекательна для предприятий самых разных областей промышленности, имеют широкий спектр применения. В первую очередь, это, конечно же, ЖКХ, газо- и нефтедобывающие и перерабатывающие предприятия. Трубы ППУ предназначены для транспортировки веществ, температура которых не может быть выше +140 °С (допускаются кратковременные скачки до +150 °С) и ниже 190 °С (допускаются скачки до -200 °С), а рабочее давление не может быть выше 1,6 МПа.

Купить ППУ-трубы значит сделать по-настоящему выгодное капиталовложение, поскольку они обладают целым рядом неоспоримых достоинств:

  • Они энергоэффективны! Теплопотери сводятся к минимуму благодаря пористой структуре пенополиуретана и покрытию без швов;
  • Они долговечны! Слой ППУ и защитная оболочка предотвращают прямой контакт рабочей трубы с почвой, водой и атмосферой, поэтому она может прослужить, как минимум, 30 лет;
  • Они имеют систему ОДК! Благодаря ей становится возможным постоянный мониторинг состояния труб, а следовательно и их быстрый ремонт в случае поломки.

Обращайтесь в группу компаний «Магистраль»! Мы подберём для вас оптимальный вариант труб ППУ. По всем вопросам обращайтесь по телефону: +7 (495) 726-88-18

Группа компаний «Магистраль» предлагает широкий ассортимент трубного проката и опор. Мы избавим вас от необходимости поиска транспорта для перевозки приобретённой продукции. Мало того, у нас вы можете заказать и разгрузку манипулятором.

pputrub.ru
