размеры и диаметры, характеристики материалов

Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в монтаже, пластмассовые трубопроводы быстро завоевали популярность и стали самым востребованным видом полимерной трубной продукции.

Чтобы не запутаться в разновидностях водопроводных изделий из пластика, рекомендуется совершить небольшой экскурс в мир популярных полимерных коммуникаций, узнать их особенности, ознакомиться разновидностями, размерами и условиями применения.

Содержание

1. Виды пластиковых труб для водопровода
2. Преимущества и недостатки пластиковых труб для водоснабжения
3. Основные характеристики
4. Температура носителя
5. Вес
6. Прочность
7. Таблица диаметров труб для водопровода
8. Трубы из полиэтилена низкого давления ПНД
9. Маркировка
10. Полипропиленовые трубы для водопровода
11. Металлопластиковые трубы
12. Сшитый полиэтилен PEX
13. Поливинилхлоридные трубы (ПВХ) для водопровода
14. Какие пластиковые трубы подходят для горячей воды
15. Пластиковые трубы для водопровода размеры и цены

Виды пластиковых труб для водопровода

Исходным сырьем для производства водопроводных коммуникаций служат производные сложных полимеров: полиэтилен, полипропилен, поливинилхлорид и металлополимеры. Все они объединяются под одним названием «пластиковые трубы для водоснабжения» с различными с различными техническими свойствами, характеристиками от которых зависит условия их применения.

Таблица классификации видов полимерных труб

Вид полимера	Рекомендуемая область использования	Особенности применения
Поливинилхлорид (ПВХ)	Подвод холодной воды снаружи и внутри дома	1.Создается жесткая линейная конфигурация
Полипропилен	Подвод холодной воды и для горячего водоснабжения с теплоносителем до	Трехслойные с высоким коэффициентом линейного расширения.
Полиэтилен	Подвод холодной воды снаружи и внутри дома, закапывания в землю	1.Подвижная гибкая конструкция. 2.Эффективность эксплуатации зависит от температурных показателей.
Металлопластик	Для холодного и горячего водоснабжения	1.Сохранение формы после изгиба конфигурации. 2.Способность выдерживать высокое давление.

В зависимости от физических свойств, каждый полимер имеет свою, рекомендованную область применения, которые необходимо знать для грамотного подбора материала

Огромную популярность всей категории пластиковых труб для воды можно объяснить наличием следующих технических достоинств и показателей:

• Солидный срок службы. Если водопроводная линия смонтирована технически грамотно и не нарушаются условия эксплуатации, водопроводная линия может эффективно работать в течение 50 лет.
• Внутренняя полость не подвергается коррозии, не зарастает иловыми и солевыми наростами. Отсутствие преград на пути водяного потока положительно отражаются на  и напор воды будет неизменным.
• Простота и удобство монтажа. Домашние мастера – умельцы могут без труда своими руками выполнить водопроводную сеть к дому или уложить трубы для водопровода на даче.
• Пластиковую трубную водопроводную сеть можно монтировать на любом рельефе местности. Для устройства поворотных элементов не требуется сложного дополнительного оборудования.
• Полимерные изделия в несколько раз легче своих металлических аналогов. Этот показатель позволяет существенно снизить нагрузку от водопроводной разводки на несущие конструкции здания.
• Трубные коммуникации из пластика не теряют своей эффективности в условиях перепадов температур. При нагреве материала на наружной поверхности нет различных вздутий и расслоений, а при замерзании воды внутри сохраняется целостность водопроводной магистрали, и труба не лопается.
• Полимерные стройматериалы легко транспортировать. Хранение не требует особых условий.
• Экологическая безопасность. Даже при длительной эксплуатации пластик не токсичен и не выделяет вредных для здоровья человека веществ.

Помимо технических показателей и характеристик, стоит отметить еще экономическую составляющую расходов. По сравнению с водопроводом из стали, стоимость пластиковых труб будет намного ниже. Если произвести монтаж своими руками, то можно затраты на прокладку пластикового водопровода будут минимальными.

Недостатки пластикового водопровода:

1. Ограничения в применении для горячего водоснабжения, связанные с высокой температурой теплоносителя.
2. Невозможность использования для противопожарных водяных коммуникаций.
3. Для монтажа каждого вида пластиковых труб рекомендованы различные технологические процессы соединений.

Могут возникнуть трудности при утилизации полимерных труб, однако этот небольшой изъян компенсируется большим сроком эксплуатации.

Основные характеристики

При выборе труб для пластикового водопровода следует ориентироваться на технические характеристики изделий. Существует прямая зависимость технических свойств и особенностей полимерных труб от материала их изготовления. Для производства полимерных стройматериалов используется различные виды сырья, имеющие разные температурные, весовые и прочностные характеристики

Температура носителя

Пластиковый водопровод может применяться как для подвода холодной, так для и горячей воды, Однако не все виды пластика предназначены для горячего водоснабжения.

Таблица предельно допустимых значений температуры теплоносителя

Вид пластика	Предельные значения температуры теплоносителя, град С
Поливинилхлорид (ПВХ)	0 градусов	Не более 30 град
Полипропилен	0 градусов	Не более 95 град
Полиэтилен	0 градусов	+45 град
Металлопластик	0 градусов	+95 град.

В приведенной таблице, составленной на основании рекомендаций заводов – изготовителей, можно сделать вывод, что область использования пластика для горячей воды ограничена техническими свойствами исходного материала.

Вес

Среди основных технических характеристик водопроводных труб, предназначенных для водоснабжения, важным критерием является их вес. Известно, что малый вес по сравнению с металлическим водопроводом – это одно из главных преимуществ пластиковой коммуникации. При прокладке водопровода по стенам или под потолком, важно знать: сколько будет весит и сможет ли конструкция стены или потолка выдержать данную нагрузку. Если нет под руками справочника по пластиковым водопроводным материалам, то для подсчета веса можно воспользоваться следующими правилами:

1. Показатель веса находится в прямой зависимости от диаметра и толщины ее стенок. Например, один погонный метр трубного изделия из пластика диаметром 16 мм равен 100 гр. В настоящий момент нет строгих стандартов веса и при покупке вес изделия можно увидеть в прилагаемом сертификате.
2. Формула подсчета для самостоятельного определения веса полимерных трубных изделий: вес в килограммах 1 м. пог. пластиковой трубы =((Дн – Т)/40,55)*Т, где Дн – наружный диаметр, Т – толщина стенки, 40,55 – постоянная константа.

Есть еще один способ узнать ориентировочное весовое значение: определить объем трубы в м3 и умножить на постоянный коэффициент 950.

Прочность

Показатели прочности особенно актуальны для пластиковых труб укладываемых в землю. Они эксплуатируются в условиях внутреннего высокого давления водяного потока и внешней нагрузки от большого объема грунта. Производители предлагают использовать для таких видов водопроводных инженерных сетей изделия с более высокими показателями по прочности, но и цена на такие стройматериалы будет намного выше, чем у обычных пластиковых.

Полимерные трубы, несмотря на многочисленные положительные характеристики, чувствительны к точечным ударам, например, неосторожный удар молотком, особенно в месте соединения, может разрушить целостность конструкции. Поэтому при укладке трубы, зная о хрупкости изделий из пластика, следует соблюдать меры предосторожности и проводить монтаж аккуратно и внимательно.

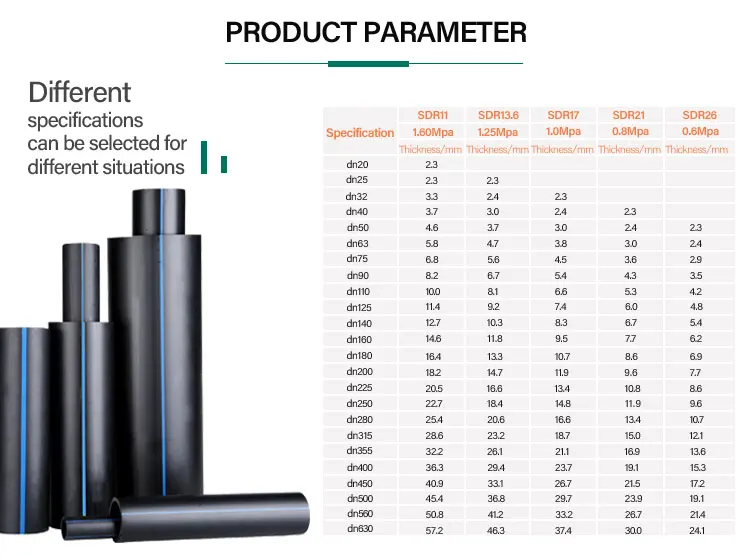

Таблица диаметров труб для водопровода

От выбора размера труб для водопровода зависит пропускная способность всей системы подачи воды. Для каждого вида полимерных трубных изделий существуют свои нормы и стандарты с разными толщинами стенок.

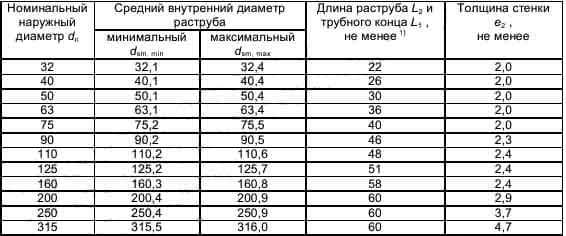

Таблица диаметров труб для водопровода по видам полимера

Разновидность	ГОСТ	Условия применения	Допустимый диаметр, мм	Толщина стенок, мм
Поливинилхлоридные (ПХВ)	Р 51613-2000 3241202913	Подвод к ванне и раковине	От 10 до 315	От 1,6 до 6
		Подвод к унитазу	От 15 до 315
		Подвод к стиральной машине	От 15 до 315
Полиэтиленовые (ПЭ)	18599-2001	Трубы легкие	От 20 до 100	2,0 – 29,3
		Средние		2,0 – 45,3
		Тяжелые		2,0 – 45,5
Полипропиленовые(ПП)	32415-2013	Внутренняя разводка	40,50 и 110	8,1
		Наружная разводка, в землю	От 150	От 32,1 до 35,2
Металлопластиковые		Прокладка водопровода	15,20	2

Существует правило, что для прокладки водопроводной линии диаметр трубы не должен быть менее 15 мм, а для монтажа водоподающих стояков используются диаметры от 32 мм.

При выборе труб необходимого размера, следует учесть зависимость сечения от протяженности водопроводной линии:

1. При длине водяной системы менее 30 метров допускается использование труб диаметром 25 мм.
2. Если длина магистрали более 30 метров, рекомендуется применять сечение от 32 мм.

Для коротких водопроводных линий до 10 метров актуальным будут пластиковые изделия диаметром 20 мм.

Разобраться с диаметрами в миллиметрах и дюймах и их пересчету поможет это видео:

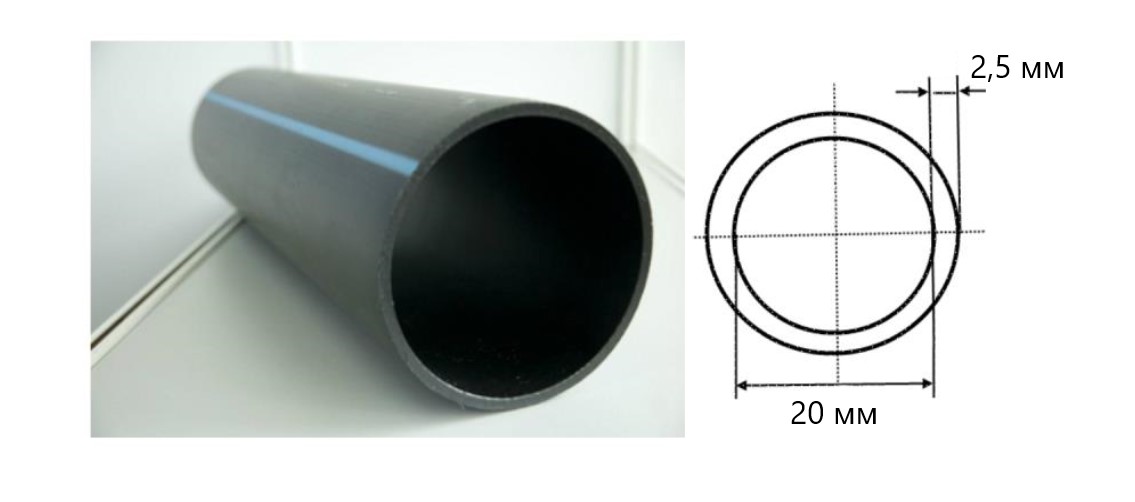

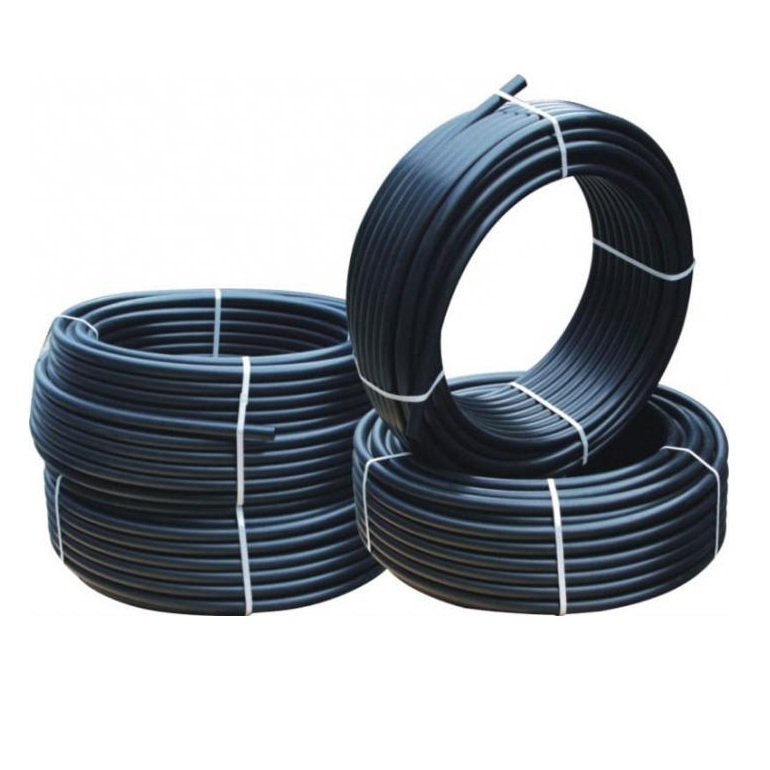

Трубы из полиэтилена низкого давления ПНД

Исходным сырьем для изготовления труб полиэтиленовых низкого давления (ПНД) служат высокомолекулярные полимеры, полученные в ходе реакции полимеризации этиленов при обработке низким давлением. Для прокладки питьевых водопроводных сетей используется только материалы, полученные из первичного полиэтилена, труба для воды черная с синей полосой. Полиэтиленовая трубная продукция без полоски, полученная в результате переработки вторичного сырья, используется, для прокладки кабеля и канализации. Вследствие физического свойства размягчения полиэтилена под действием высоких температур, продукцию ПНД не рекомендуется использовать как водоподающие трубы для горячей воды.

Плюсы полиэтиленовых труб ПНД для водопровода:

• низкий вес, что положительно отражается на транспортировке и монтаже;
• не подвергаются коррозии;
• простой и быстрый монтаж;
• внутренняя полость не зарастает иловыми наростами;
• не повреждается даже при замерзании носителя. Если зимняя температура опускается ниже – 20 градусов, то материал становится хрупким;
• большой срок службы.

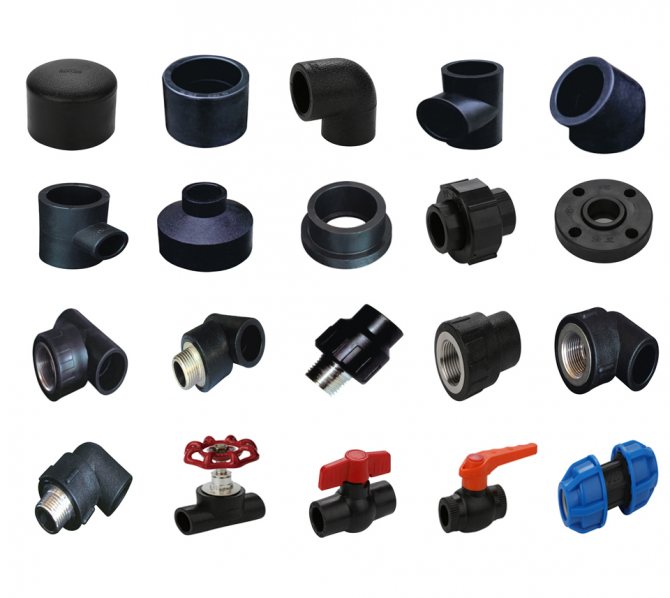

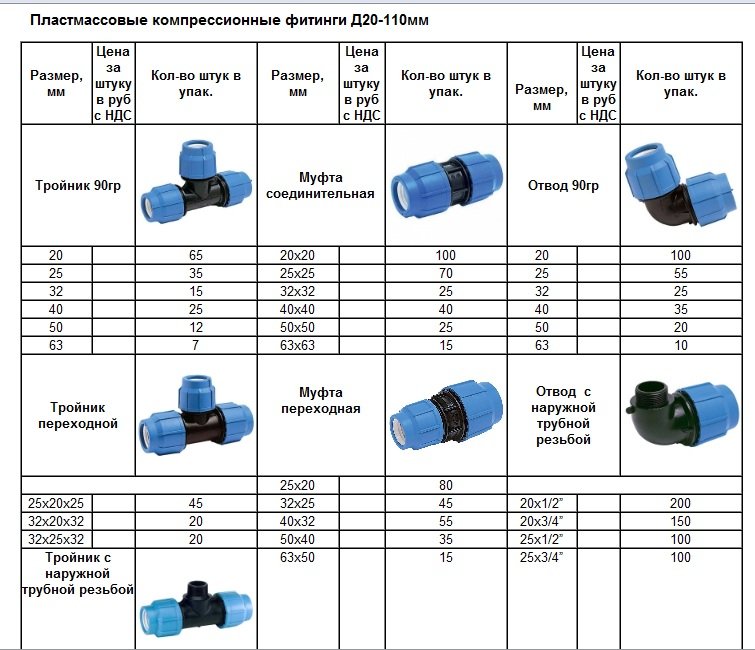

Монтируются полиэтиленовые изделия специальной сваркой или с помощью с помощью фитингов. В продажу поступают в виде отрезков 6 метров и бухт различной длины.

Маркировка

Для удобства выбора пластиковых труб ПНД для системы водопровода используется специальная маркировка из букв и цифр, отображающая подробную информацию:

1. Завод – изготовитель и соответствие ГОСТу изготовления, например ГОСТ 18599-2001.
2. Международное обозначение марки, например РЕ100, РЕ63 ,РЕ80.
3. Величина наружного диаметра, измеряемая в миллиметрах.
4. Толщина стенок.
5. Величина рабочего и предельно допустимого давления.
6. Дата и партия изготовления.

Ориентиром на область использования служит цветовая окраска наружной поверхности: труба для питьевой воды – черная с синей полосой, черная без полос используется для прокладки канализации или кабельных сетей.

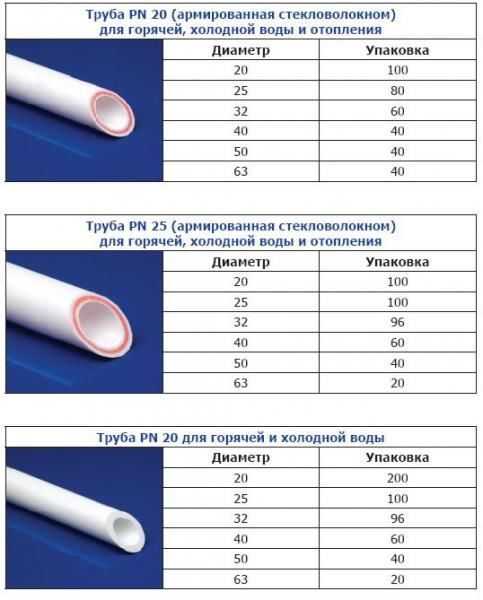

Полипропиленовые трубы для водопровода

Полимерная трубная продукция из полипропилена, отличаются своей универсальностью. Они применяются не только как трубы для прокладки для холодной воды, но отлично подходят для организации горячего водоснабжения. Диапазон выпускаемых диаметров составляет от 16 до 125 мм. В продажу поступают отдельными кусками длиной 4 метра. Маркируются полипропиленовые трубы для воды буквами РР.

По своему строению трубные изделия из полипропилена РР подразделяются на однослойные и армированные многослойные конструкции. Однослойные модификации очень гибкие и поэтому область их применения ограничена безнапорными водопроводами. Армированные состоят из следующих слов:

1. Толстостенная полипропиленовая труба.
2. Тонкая фольга из алюминия.
3. Защитный полипропиленовый слой.

Многослойные полипропиленовые трубы используются для организации холодного водоснабжения. Для горячего носителя этот вид не рекомендуется использовать. Это связано с тем, что из-за высокого коэффициента линейного расширения под действием теплоносителя с высокой температурой в изделиях наблюдается деформационные изменения и они могут провисать.

Трубная продукция из полипропилена выпускается для водяных систем с давлением 10,16,20 атмосфер и различной толщиной стенок.

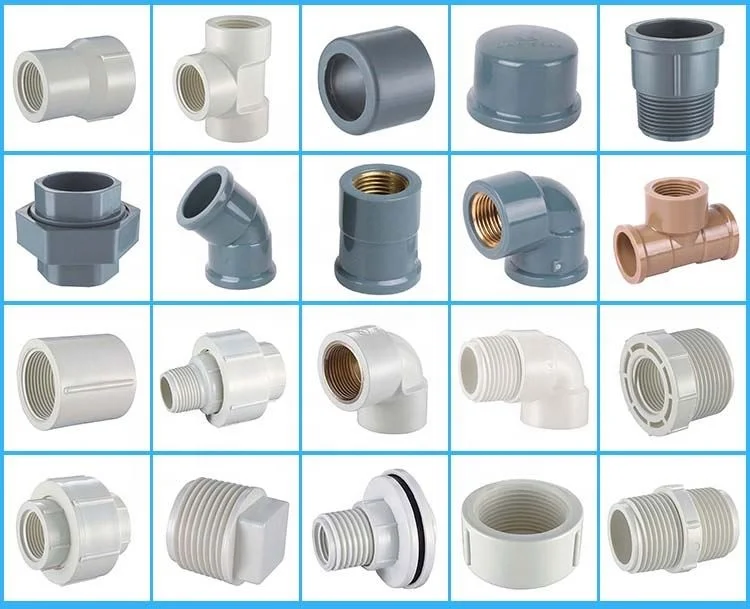

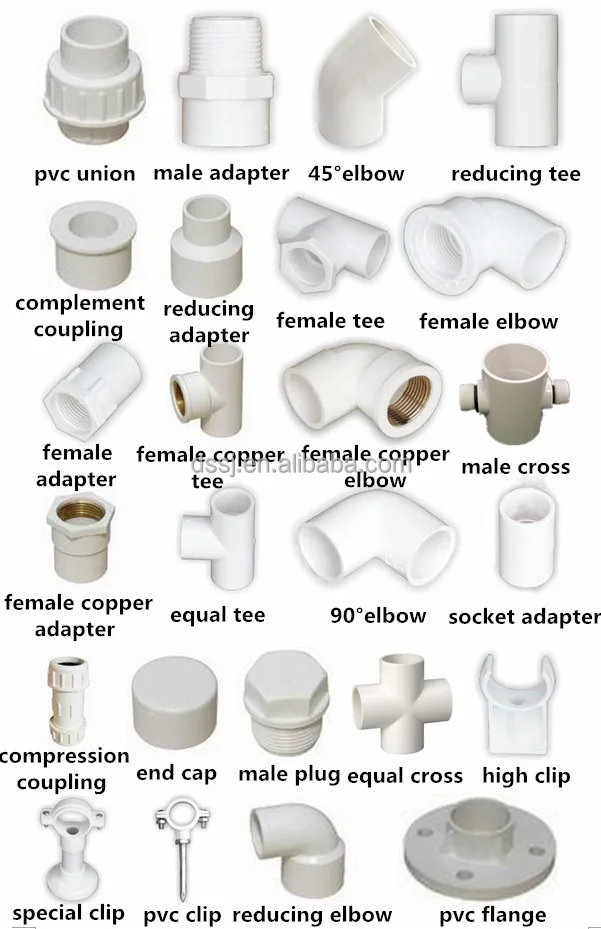

Для соединения полипропиленовых трубопроводов используются специальные паяльники, которые расплавляют концы и превращают соединение в монолит.

Металлопластиковые трубы

Металлопластиковыми трубами называют трехслойную конструкцию, состоящую из сшитого полиэтилена, тонкой фольги из алюминия и защитного слоя из полиэтилена. Конструкция изделия достаточно гибкая, сохраняет форму после изгиба и поэтому при небольших радиусах поворота ее можно укладывать без угловых и поворотных фитингов. Металлопластик может выдерживать высокую температуру теплоносителя, и хорошо работает в условиях высокого давления водяного потока. Если по трубам циркулирует очень горячая вода, может произойти незначительные деформационные явления.

Металлопластик маркируется буквами PEX-Al-PE, которую можно расшифровать: сшитый полиэтилен + алюминий +полиэтилен. Производятся диаметром от 16 до 40 мм. Важно знать, что марка отражает внутренний и внешний диаметр, например 12 – 15 или 20 – 25 .

Металлопластиковые изделия используют для подачи холодной и горячей воды до +95 градусов.

Сшитый полиэтилен PEX

Полимерные трубы из сшитого полиэтилена – высокотехнологичный продукт, производимый после обработки полиэтилена высоким давлением. В результате такой обработки макромолекулы «сшиваются» между собой, и образуется прочный полимер со свойствами пластика. Трубы из сшитого полиэтилена обозначаются буквами РЕХ. Монтаж производится с помощью специальных соединительных фитингов. Данный вид материала идеально подходит для подачи горячего носителя. Производится диаметром от 12 до 315 мм. На поверхности нанесена маркировка с информацией о производителе, допустимой температуре, рабочем давлении, диаметре и толщине стенок, дате изготовления.

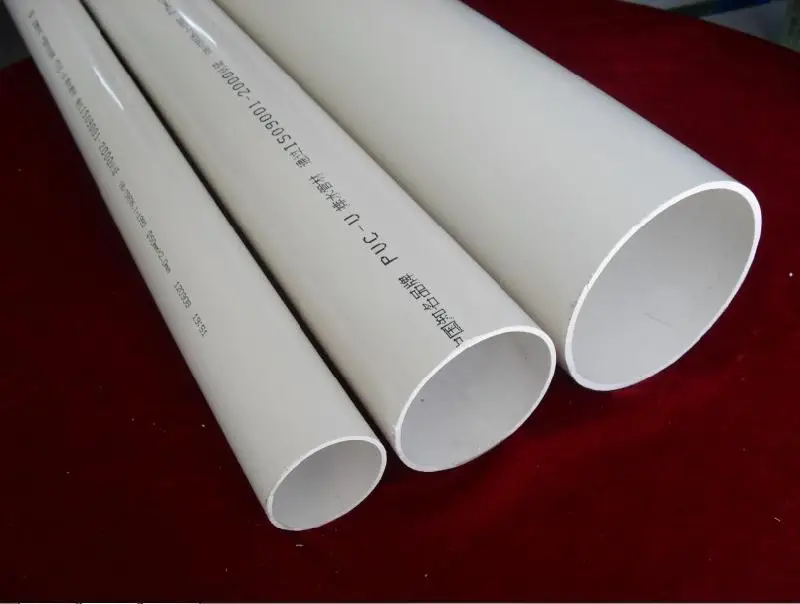

Поливинилхлоридные трубы (ПВХ) для водопровода

Трубы, изготовленные из поливинихлорида (ПХВ), предназначены для устройства водопровода холодной воды. Не рекомендуется использовать коммуникации из ПХВ для подачи горячей воды. Это связано с физическим свойством полимера ПХВ плавиться при температуре от 50 до 80 градусов. Для горячей воды используют модификацию ХПХВ, которая расшифровывается как «хлорированный ПХВ».

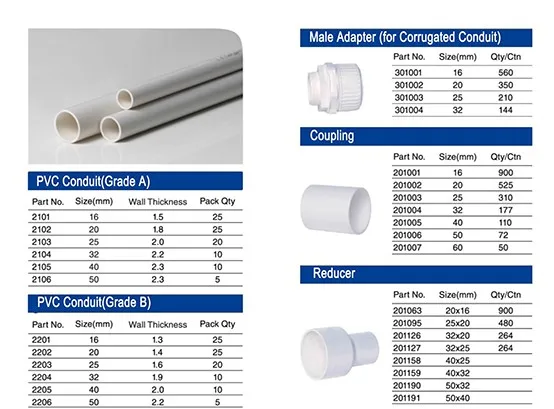

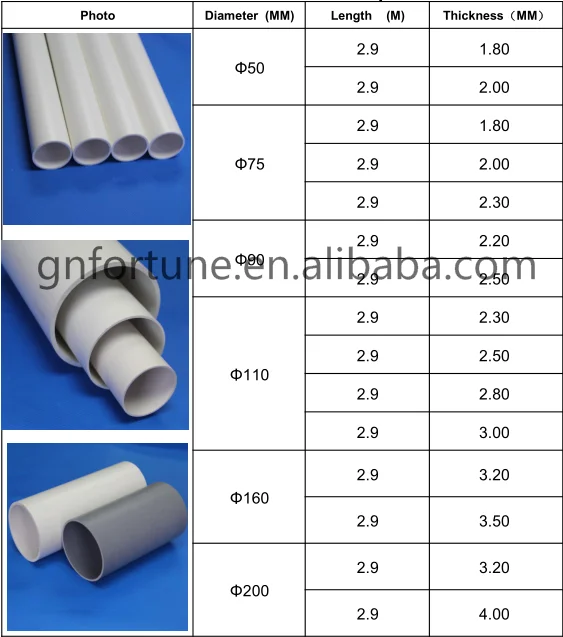

Производители выпускают трубную продукцию из ПХВ диаметром 10, 12, 16, 20, 25, 40, 50, 73, 75, 90 и 110 мм, с толщиной стенок от 2 до 18,3 мм. Для монтажа водопроводной магистрали необходимы специальные фитинги.

Какие пластиковые трубы подходят для горячей воды

Если расположить пластиковые трубы для горячей воды в рейтинге по популярности,

то получится следующая линейка лидеров:

• металлопластиковые;
• полипропиленовые;
• сшитый полиэтилен.

Каждый из этих разновидностей имеет свои плюсы и минусы, которые следует внимательно изучить при ознакомлении с техническими характеристиками.

Пластиковые трубы для водопровода размеры и цены

Ознакомиться с ориентировочной стоимостью пластиковых водопроводных труб можно в предлагаемой таблице:

Разновидности	Цена за 1 метр,руб
Полипропиленовые	От 25 до 130
ПХВ	От 50 до 60
Полиэтиленовые	От 30 до 120
Металлопластиковые	От 40 до 200

В заключение обзора пластиковых труб для водопровода хочется сказать, эффективность и надежность водопроводной системы зависит не только от выбранной разновидности труб, диаметра и стоимости. Самое важное – это профессиональный монтаж и использование качественного материала.

Трубы водосточные пластиковые: размеры, диаметры, характеристики

Какой бы водостойкостью ни отличалась отделка здания, постоянный контакт с водой на пользу ей не идет. Что уж говорить о фундаменте: даже если наземную его часть защищает облицовка, участок под землей оказывается беззащитным перед проникшей в землю дождевой водой. Чтобы дом прослужил долго, необходима организация эффективной водоотводящей системы. Главной ее частью выступает водосток.

Пластиковые водосточные трубы: характеристики

Традиционным материалом для водосточной системы является оцинкованная сталь. Но, даже будучи довольно легким материалом, металл отличается одной неприятной особенностью – плохой звукоизоляцией. Сталь не погашает звук, наоборот: полый металлический водоотвод заметно его усиливает.

Изделия из ПВХ этого недостатка лишены, так как полимер, если и не выступает шумоизолятором, то звук в определенной степени подавляет и не дает ему распространяться.

Отличаются пластиковые трубы и другими полезными характеристиками:

• очень небольшой вес, позволяющий установить водосток частного дома самостоятельно;
• долговечность – изделия рассчитаны на 50 лет эксплуатации;

• водосток одинаково эффективно функционирует и при -50 С и при +50 С;
• ПВХ-трубы не подвержены коррозии, не склонны к гниению и очень устойчивы к действию химически агрессивных веществ: кислотный дождь никак не сказывается на работе и внешнем виде водосточных труб;
• полимер обладает определенной степенью упругости, а поэтому после снятия чрезмерного давления – например, снег, изделие возвращается в первоначальную форму;
• пластиковые водосточные трубы могут быть окрашены в самые разные цвета или имитировать какую-то природную фактуру. Учитывая, что внешний водосток должен вписываться в дизайн здания, это немаловажный фактор.

Недостатки ПВХ-изделий таковы:

• пластик изменяется в объеме при колебаниях температуры, поэтому монтаж системы производится только с использованием резиновых уплотнителей, компенсирующих тепловое расширение материала;
• нет возможного накопления снега в желобе;
• стандартные диаметры пластиковых труб отличаются от изделия из оцинкованной стали: максимальный – 160 мм.

Размеры пластиковых водостоков

В отличие от изделий из оцинкованной стали поливинилхлоридные трубы ГОСТ не регламентируются – только техническими указаниями. Поэтому возможно изготовление самых нестандартных деталей.

• К минимальным, известным на сегодня стандартным размерам относится диаметр пластиковой трубы в 75 мм.
• Максимальный диаметр – 160 мм.

Соответственно, размеры желоба составляют: минимальный – 120 мм, а максимальный – 200 мм. На фото представлены элементы водосточной системы.

Особенности монтажа пластикового водостока

Так как материал этот более гибкий, чем оцинкованная сталь, крепление здесь более частое и расчет нагрузки производится несколько иначе. При одинаковой схеме монтажа, количество деталей будет большим.

• Расстояние между соседними кронштейнами не превышает 0,5 м против 0,8–1,3 м для стали. Кронштейны допускается закреплять на стене здания, стропилах крыши, лобовой доске.
• Количество водосточных труб рассчитывается из соотношения 1 на 8 м желоба. Размеры определяют по площади кровли: 1 кв. см. сечения к 1 кв. м. крыши.

• Расположение желоба определяется углом наклона крыши: воды, стекающая со ската, должна попадать на осевую линию водоотводного канала.
• Очень важно рассчитать достаточную глубину желоба. В противном случае вода переливается через край, и водосток, соответственно, не выполняет свою функцию.
• Уклон желоба составляет не менее 2 см на погонный метр.
• Водосточные трубы не должны прикасаться к стене – зазор не менее 3–5 см.
• Соединение элементов производится внахлест, обязательно использование уплотнителей.
• Расстояние между сливом и грунтом – не более 15 см. При замерзании воды здесь часто образуются сосульки, под весом которых пластик может деформироваться, поэтому дистанция до земли здесь в 2 раза меньше, чем на стальном водостоке.
• Очистка системы производится продувкой воздухом или струей под хорошим напором. Металлические острые предметы исключаются.

Специалисты не рекомендуют применять для обхода углов и выступов такие элементы, как колено на 90 градусов. В таком месте обязательно будет скапливаться мусор, а пластик при всех своих достоинствах не отличается высокой прочностью. К тому же прочистить этот элемент будет сложно и водой, и воздухом. Желательно использовать колена с углом в 115, 135 градусов.

Пластиковые водопроводные трубы из полиэтилена высокой плотности по размеру

Перейти к основному содержанию

Специализированный магазин Keith — небольшая компания — отличный сервис — отзывы Труба

Aqua-Jet из полиэтилена высокой плотности [HDPE, PE-4710, «черный пластик»] производится в США. Эта труба одобрена NSF для питьевой [питьевой] воды («NSF-pw» напечатано снаружи).

Более высокие значения давления означают большую долговечность, прочность и сопротивление разрыву. Мы рекомендуем использовать трубы, рассчитанные как минимум на 125% давления вашего насоса или системы водоснабжения.

Многие погружные насосы могут легко превысить 100 фунтов на квадратный дюйм. Номинальные значения давления измеряются при 73°F. Цифровая маркировка расположена через каждые два фута для удобства измерения.

Ватерлиния IPS [размер железной трубы] соответствует спецификациям ASTM D2239. Для труб размером IPS используйте вставные фитинги
CTS [размер медных трубок], ватерлиния соответствует спецификациям ASTM D2737. Для трубы размера CTS используются компрессионные фитинги.



	давление номинал (psi)	стенка толщина
ИПС	125	сидр-15
ИПС	160	сидр-11
ИПС	200	сидр-9
КТС	250	сдр-9

---

Нажмите на отзывы о HDPE, чтобы узнать, что наши клиенты говорят об этих товарах

0,00

HDPE 0,50 дюйма IPS

1/2 x 100′ NSF 160 фунтов на кв. дюйм Полиэтиленовая труба $23.0023.00

Полиэтиленовая труба 1/2 x 400 футов NSF 160 фунтов на кв. дюйм $92,0092,00

Полиэтиленовая труба 1/2 дюйма NSF 160 фунтов на кв. дюйм, отрезанная по длине 0,310,31 $

заголовок-HDPE 0,50 дюйма IPS HDPE 0,50 дюйма IPS

0,00

HDPE 0,75 дюйма IPS

3/4 x 100′ NSF 125 фунтов на кв. дюйм Полиэтиленовая труба $27,5027,50

Полиэтиленовая труба 3/4 x 400 футов NSF 125 фунтов на кв. дюйм $110,00110,00

3/4″ NSF 125 фунтов на кв. дюйм Полиэтиленовая труба, нарезанная по длине 0,370,37 $

Полиэтиленовая труба 3/4 x 100′ NSF 160 фунтов на кв. дюйм $32.0032.00

Полиэтиленовая труба 3/4 x 400 футов NSF 160 фунтов на кв. дюйм $128,00128,00

3/4″ nsf 160 psi ПЭ труба, нарезанная по длине 0,440,44 $

Полиэтиленовая труба 3/4 x 100 футов NSF 200 фунтов на кв. дюйм $43,0043,00

Полиэтиленовая труба 3/4 x 400 футов NSF 200 фунтов на кв. дюйм $172,00172,00

3/4″ NSF 200 фунтов на кв. дюйм Полиэтиленовая труба, нарезанная по длине 0,590,59 $

3/4 ct x 100′ nsf 250 psi PE труба $36.0036.00

Полиэтиленовая труба 3/4 ct x 300 футов NSF 250 фунтов на кв. дюйм $108,00108,00

3/4 cts nsf 250 psi Полиэтиленовая труба, нарезанная по длине 0,490,49 $

заголовок-HDPE 0,75 дюйма IPS HDPE 0,75 дюйма IPS

0,00

HDPE 1,0 дюйм IPS

1 x 100 дюймов NSF 125 фунтов на кв. дюйм полиэтиленовая труба $40.0040.00

1 x 300-футовая полиэтиленовая труба NSF 125 фунтов на кв. дюйм $120,00120,00

1-дюймовая полиэтиленовая труба NSF 125 фунтов на кв. дюйм, отрезанная по длине 0,540,54 $

1 x 100-футовая полиэтиленовая труба NSF 160 фунтов на кв. дюйм $50,0050,00

1 x 150-футовая полиэтиленовая труба NSF 160 фунтов на кв. дюйм $75,0075,00

1 x 200-футовая полиэтиленовая труба NSF 160 фунтов на кв. дюйм $100,00100,00

1 x 250-футовая полиэтиленовая труба NSF 160 фунтов на кв. дюйм $125,00125,00

1 x 300-футовая полиэтиленовая труба NSF 160 фунтов на кв. дюйм $150,00150,00

1 x 400 футов NSF 160 psi полиэтиленовая труба $200,00200,00

1 x 500 футов NSF 160 psi полиэтиленовая труба $250,00250,00

1 x 600 футов NSF 160 psi полиэтиленовая труба $300,00300,00

1-дюймовая полиэтиленовая труба NSF 160 фунтов на кв. дюйм, отрезанная по длине 0,680,68 $

1 x 100-футовая полиэтиленовая труба NSF 200 фунтов на кв. дюйм $63,0063,00

1 x 200-футовая полиэтиленовая труба NSF 200 фунтов на кв. дюйм $126,00126,00

1 x 300-футовая полиэтиленовая труба NSF 200 фунтов на кв. дюйм $189,00189,00

1 x 500-футовая полиэтиленовая труба NSF 200 фунтов на кв. дюйм $315,00315,00

1-дюймовая полиэтиленовая труба NSF 200 фунтов на кв. дюйм, отрезанная по длине 0,860,86 $

заголовок-HDPE 1,0 дюйма IPS HDPE 1,0-дюймовый IPS

0,00

HDPE 1,25 дюйма IPS

1 1/4 x 100′ NSF 125 фунтов на кв. дюйм Полиэтиленовая труба $69.0069,00

1 1/4 x 300′ NSF 125 psi ПЭ труба $207,00207,00

1 1/4″ nsf 125 фунтов на кв. дюйм Полиэтиленовая труба, нарезанная по длине 0,940,94 $

1 1/4 x 100′ NSF 160 psi PE труба $92.0092.00

1 1/4 x 300 футов NSF 160 фунтов на кв. дюйм полиэтиленовая труба $276,00276,00

1 1/4″ nsf 160 фунтов на кв. дюйм Полиэтиленовая труба, нарезанная по длине $1.251,25

заголовок-HDPE 1,25 дюйма IPS HDPE 1,25 дюйма IPS

0,00

HDPE 1,50 дюйма IPS

Полиэтиленовая труба 1 1/2 x 100 футов NSF 125 фунтов на кв. дюйм $93,0093,00

Полиэтиленовая труба 1 1/2 x 250 футов NSF 125 фунтов на кв. дюйм $232,50232,50

1 1/2″ nsf 125 psi Полиэтиленовая труба, нарезанная по длине $1.271,27

Полиэтиленовая труба 1 1/2 x 100 футов NSF 160 фунтов на кв. дюйм $124,00124,00

Полиэтиленовая труба 1 1/2 x 250 футов NSF 160 фунтов на кв. дюйм $310,00310,00

заголовок-HDPE 1,50 дюйма IPS HDPE 1,50 дюйма IPS

0,00

HDPE 2,0 дюйма IPS

2 x 100′ NSF 125 psi полиэтиленовая труба $154,00154,00

2 x 200-дюймовая полиэтиленовая труба NSF 125 фунтов на кв. дюйм $308,00308,00

2-дюймовая полиэтиленовая труба NSF 125 фунтов на кв. дюйм, отрезанная по длине $2.092,09

заголовок-HDPE 2,0 дюйма IPS HDPE 2,0-дюймовый IPS

Примечания по отгрузке:

Наша труба из полиэтилена высокой плотности поставляется в рулонах. Если вы покупаете рулоны нашей трубы в Интернете, доставка может быть значительным фактором затрат. Некоторые рулоны труб меньшего размера могут быть доставлены через UPS, но многие из них могут быть доставлены только фрахтом.

Даже если бухта трубы может быть отправлена ​​через UPS из-за ее негабаритных размеров, UPS взимает дополнительную плату. Плата за негабаритную доставку премиум-класса начинается примерно со 100 долларов США для многих мест и увеличивается оттуда.

Если рулон слишком велик для отправки UPS, наша корзина оценивает стоимость перевозки, которая начинается от 135 долларов США для деловой доставки.

Если ваш заказ поступает к нам с расчетной стоимостью доставки, мы рассчитываем фактическую стоимость, и если она меньше расчетной, мы отправим заказ и возместим разницу. Если фактическая стоимость доставки превышает расчетную, мы свяжемся с вами и сообщим фактическую стоимость доставки, чтобы получить ваше одобрение, прежде чем мы обработаем заказ. Убедитесь, что вы указали действительные способы связи с вами.

Ссылки на сопутствующие товары:

• вставные фитинги
• хомуты из нержавеющей стали
• садовые шланги, газонные краны, садовые гидранты
• Водопроводная трубка PEX, фитинги Qest, обжимные фитинги
• шаровые краны из латуни и ПВХ, запорные, запорные, запорные и сливные клапаны котла
• полиэтиленовый трос, резиновый шланг, обратные клапаны, донные клапаны, безамбарные переходники, колодезные уплотнения и локти, колодезные колпаки, принадлежности для водяных колодцев.
• водяные насосы и детали
• погружные насосы и детали

Водораспределительные трубы

2019 март 16

المؤلف*

Eytan Gur, Dorothee Spuhler (seecon international gmbh)

المُلخص التنفيذي

Водопровод – это любой трубопровод, предназначенный для подачи очищенной питьевой воды потребителям. Разновидности включают магистральные трубы большого диаметра, которые снабжают водой целые города, ответвления меньшего размера, снабжающие улицу или группу зданий, или трубы малого диаметра, расположенные внутри отдельных зданий. Материалы, обычно используемые для изготовления водопроводных труб, включают чугун, поливинилхлорид (ПВХ), медь, сталь или бетон.

المزايا

Вода можно транспортировать с использованием Gravity

Качество воды сохраняется (по сравнению с траншеями)

العيوب

Высокие первоначальные инвестиции

Дорогая операция и обслуживание (необходимость регулярной реинжирации для обслуживания инфраструктуры)

.

Риск повторного загрязнения

Риск потери воды из-за утечки

المُدخلات	المُخرَجات
Пресная вода, питьевая вода	Пресная вода, питьевая вода

Вступление

Информационный бюллетень Корпус блока

Водопроводная труба – это любая труба, предназначенная для подачи питьевой воды потребителям. Обрабатывается ли вода перед распределением или в точке использования (POU), зависит от контекста. В хорошо спланированных и спроектированных водопроводных сетях вода, как правило, обрабатывается перед распределением, а иногда также хлорируется, чтобы предотвратить повторное загрязнение на пути к конечному потребителю. Разновидности водопроводных труб включают магистральные трубы большого диаметра, которые снабжают водой целые города, ответвления меньшего размера, снабжающие улицу или группу зданий, или трубы малого диаметра, расположенные внутри отдельных зданий. Размер водопроводных труб может варьироваться от гигантских водопроводных сетей диаметром до 3,65 м до небольших труб диаметром 12,7 мм, используемых для подачи воды в отдельные розетки внутри здания. Материалы, обычно используемые для изготовления водопроводных труб, включают поливинилхлорид (ПВХ), чугун, медь, сталь, а в старых системах бетон или обожженную глину. Соединение отдельных отрезков водопроводных труб в удлиненные участки возможно с помощью фланцевых, ниппельных, компрессионных или паяных соединений (SCOTT 2011).

Типы труб

Информационный бюллетень Корпус блока

Трубы бывают нескольких типов и размеров. Их можно разделить на три основные категории: металлические трубы, цементные трубы и пластиковые трубы. Металлические трубы включают стальные трубы, трубы из оцинкованного железа и чугунные трубы. Цементные трубы включают бетонные цементные трубы и асбестоцементные трубы. Пластиковые трубы включают трубы из пластифицированного поливинилхлорида (ПВХ) (LEE n. y.).

Стальные трубы

Стальные трубы сравнительно дороги, но они самые прочные и долговечные из всех водопроводных труб. Они могут выдерживать высокое давление воды, имеют удобную (более длинную) длину, чем большинство других труб, и, таким образом, требуют меньших затрат на установку/транспортировку. Их также можно легко сваривать (LEE n.y.).



Трубы из оцинкованной стали или железа

Оцинкованная сталь или железо являются традиционным материалом для труб в водопроводной промышленности для транспортировки воды и сточных вод. Хотя он по-прежнему используется во всем мире, его популярность снижается. Использование оцинкованной стали или железа в качестве конвейера для питьевой воды проблематично, если поток воды медленный или статичный в течение определенного периода времени, поскольку он вызывает ржавчину из-за внутренней коррозии. Оцинкованные стальные или железные трубы также могут придавать неприятный вкус и запах воде, транспортируемой в коррозионных условиях (ВОЗ, 2006 г. ).



Чугунные трубы

Чугунные трубы достаточно стабильны и хорошо подходят для высокого давления воды. Однако чугунные трубы тяжелые, что делает их непригодными для труднодоступных мест из-за проблем с транспортировкой. Кроме того, из-за своего веса они обычно имеют короткую длину, что увеличивает затраты на компоновку и соединение.

Чугунная труба, прочная и тяжелая. Источник: KUMAR (штат Нью-Йорк)



Бетонно-цементные и асбестоцементные трубы

Бетонно-цементные трубы дороги, но по своей природе не вызывают коррозии. Их преимущество в том, что они очень прочные и долговечные. Однако, будучи громоздкими и тяжелыми, они сложнее и дороже в обращении, установке и транспортировке (LEE n.y.).



Трубы из пластифицированного поливинилхлорида (ПВХ)

Трубы из ПВХ не вызывают коррозии, очень легкие, поэтому их легко обрабатывать и транспортировать. Тем не менее, они прочны и имеют большую длину, что снижает затраты на установку/транспортировку (LEE n. y.). Однако они подвержены физическому повреждению при воздействии над землей и становятся хрупкими при воздействии ультрафиолетового света. В дополнение к проблемам, связанным с расширением и сжатием ПВХ, материал размягчается и деформируется при воздействии температуры выше 65 °C (ВОЗ, 2006 г.).

Трубы из ПВХ, легкие, но прочные. Источник: AHMED (Нью-Йорк)



Соображения стоимости

Информационный бюллетень Корпус блока

(Адаптировано из CHRISTENSEN 2005)

Затраты на установку составляют основную часть общей стоимости проекта. Различия в стоимости самой трубы не сильно меняют общую стоимость проекта. Однако следует учитывать следующие факторы, касающиеся стоимости установки и выбора трубы:

• Вес трубы: Легкая труба легче и быстрее перемещается.
• Простота сборки: Вставные соединения собираются намного быстрее, чем болтовые соединения.
• Прочность трубы: если для одного типа трубы требуется специальное покрытие, способное выдерживать внешнее давление, а для другого нет, выбор может значительно повлиять на стоимость монтажа.



Аспекты здоровья

Информационный бюллетень Корпус блока

Негерметичная распределительная система увеличивает вероятность того, что безопасная вода, покидающая источник или очистное сооружение, будет загрязнена до того, как попадет к потребителю. Более того, протечка может привести к значительным потерям воды на пути к конечному потребителю (см. также информационный бюллетень по контролю протечек). Система распределения должна быть спроектирована, управляться и обслуживаться таким образом, чтобы гарантировать минимальный уровень утечек. Внутреннее давление в трубопроводе постоянно должно быть больше внешнего гидростатического давления. Это обеспечит подачу воды, сократив потери от утечек и сведя к минимуму избыточный рост патогенных микроорганизмов. Определенный уровень свободного остаточного хлора или дезинфицирующего средства на основе хлорамина снизит риск повторного загрязнения в распределительной системе (см. также хлорирование). Притоки загрязненной воды во время распределения являются основными источниками патогенов, передающихся через воду, и, таким образом, вызывают болезни, передающиеся через воду (ВОЗ, 2006 г.).

Водопроводные трубы часто изготавливаются из меди, а сантехника может изготавливаться из сплавов, содержащих медь (латунь, бронза). Агентство по охране окружающей среды США (EPA) установило целевой уровень максимального загрязнения (MCLG) для меди в общественных системах питьевой воды на уровне 1300 частей на миллиард (ppb). MCLGs не обязательные санитарные нормы для питьевой воды. Основным источником меди в питьевой воде является выщелачивание меди из труб и сантехники из-за агрессивной (кислой) воды. Сине-зеленое пятно, оставленное на некоторых принадлежностях для ванн, является признаком присутствия меди в воде. Обычно избыток меди в питьевой воде происходит от выщелачивания водопроводной системы в воду, отстоявшуюся в трубах несколько часов. Таким образом, если дать воде стечь в течение 30–60 секунд, прежде чем использовать ее для питья или приготовления пищи, часто значительно снижается уровень содержания меди (DES 2005).

التطيبق

Водопроводные трубы необходимы почти везде, особенно для подачи питьевой воды. Самый прочный и долговечный тип водопроводных труб, вероятно, сделан из цемента. Однако из-за большого веса они сложны и дороги в установке. Трубы из ПВХ проще в установке и намного легче, поэтому они особенно подходят для отдаленных труднодоступных мест.

المراجع

Водоснабжение и различные типы труб

AHMED (н.у.): Водоснабжение и различные виды труб. URL-адрес [Дата обращения: 20.03.2011]

Руководство по обучению операторов системы водоснабжения

HUBEN, H. von (2005): Справочник по обучению операторов водораспределения. Денвер: Американская ассоциация водопроводных сооружений (AWWA)

Медь: сводка медицинской информации

DES (2005): Медь: Сводная информация о здоровье. Нью-Гемпшир: Департамент экологических услуг (DES) URL-адрес [Дата обращения: 20.03.2011]

Чугунные трубы

КУМАР (н.у.): http://www.gharexpert.com/tips/articles/Construction/1804/Drainage-,-Sanitary-System-Plumbing-1804-Water-Supply-Various-Types-Pipes_0 «Онлайн-изображение» из «Водоснабжение и различные типы труб». [Проверено: 16.05.2019]

Типы водопроводных труб

LEE, E. (н.у.): Типы водопроводных труб. Бельвю: еХоу Инк. URL-адрес [Дата обращения: 20. 03.2011]

Что такое водопровод?

СКОТТ П. (2011): Что такое водопровод? . Невада: мудрыйГИК URL-адрес [Дата обращения: 20.03.2011]

Health Aspects of Plumbing

В этой публикации описываются процессы, связанные с проектированием, установкой и обслуживанием эффективных сантехнических систем. Он рекомендует ряд конструкций сантехнических систем и спецификаций по установке.

ВОЗ (2006): Аспекты здоровья сантехники. Женева: Всемирная организация здравоохранения (ВОЗ) URL-адрес [Дата обращения: 24.03.2011]

قراءات أخرى

В трубопроводе: вода для бедных Инвестиции в малые водопроводные сети

Этот набор инструментов предназначен для использования в качестве руководства для правительств, агентств по развитию, коммунальных служб и гражданского общества при разработке или реализации проектов водопровода с использованием малых Концепция водопроводной сети для городской бедноты или сельских общин, не имеющих доступа к водопроводным системам.

АБР (2008): В трубопроводе: вода для бедных Инвестиции в небольшие водопроводные сети. Город Мандалуйонг: Азиатский банк развития (АБР) URL-адрес [Дата обращения: 15.05.2012]

Безопасная водопроводная вода: управление качеством воды, содержащей микроорганизмы, в водопроводной системе распределения

В этом обзоре рассматриваются факторы, влияющие на присутствие и рост микроорганизмов в водопроводных сетях, а также методы работы организаций водоснабжения, которые могут прямо или косвенно влиять на их присутствие и рост. Этот обзор предназначен для политиков, но он также актуален для инженеров и ученых, отвечающих за планирование, эксплуатацию и мониторинг водоснабжения.

Эйнсворт, Р. (2004): Безопасная водопроводная вода: управление качеством воды, содержащей микробы, в водопроводной системе распределения. Женева: Всемирная организация здравоохранения (ВОЗ) URL-адрес [Проверено: 13.05.2019]

Health Aspects of Plumbing

В этой публикации описываются процессы, связанные с проектированием, установкой и обслуживанием эффективных сантехнических систем. Он рекомендует ряд конструкций сантехнических систем и спецификаций по установке.

ВОЗ (2006): Аспекты здоровья сантехники. Женева: Всемирная организация здравоохранения (ВОЗ) URL-адрес [Дата обращения: 24. 03.2011]

Технические инструкции по строительству и управлению сетями распределения питьевой воды

Настоящие инструкции были разработаны для строительства и управления сельскими водопроводно-канализационными сооружениями. Это сборник глобальных и национальных передовых практик в области водоснабжения и санитарии, которые были сопоставлены. Эти простые рекомендации в первую очередь предназначены для использования в качестве справочного материала для полевого персонала и специалистов-практиков в секторе водоснабжения и санитарии, столкнувшихся с трудностями и условиями на местах.

ГОНУ (2009): Техническое руководство по строительству и управлению распределительными сетями питьевой воды. Хартум: Правительство национального единства (ГОНУ) URL-адрес [Проверено: 13.
