Trumpf trulaser 5030: Лазерная установка TRUMPF Trulaser 5030/5040/5060
alexxlab | 12.05.2023 | 0 | Разное
Trumpf TruLaser 5030 Станок для лазерной резки Б/у оборудование
- Описание
- Детальная информация
- Об этом продавце
Марка: Трампф
Модель: TruLaser 5030
Тип: автомат для резки
Год: 2008
Количество в наличии: 1
Размер листового металла макс. 1500 x 3000 мм, мощность лазера 7000 Вт, тип лазера TruFlow 7000, лазерный реф. D0004 B0842, режущая головка, холодильная установка, Riedel, тип L29 / 51-TR4500, YOM 2008, система очистки щеток для поддонов, высокоскоростная режущая головка, TruTops, транспортер для удаления стружки, автом. Система погрузки / разгрузки, производитель Trumpf, тип LiftMaster, год 2007, материал №.
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
| Длина листа металла | 3000 mm |
| Мощность | 7000 W |
| Ширина листа металла | 1500 mm |
| Тип | CO₂ |
| Возможность резки трубок | нет |
Макс. стандартная толщина стали | 25 mm |
| ЧПУ | да |
| Тип ЧПУ | trump |
| Ось X | 3000 mm |
| Ось Y | 1500 mm |
| Ось Z | 115 mm |
Макс. вес заготовки | 710 kg |
| ——————- | |
| Часы наработки | 44341 часы |
| Часы включения | |
| Состояние | в хорошем состоянии |
| Маркировка CE | ——— |
| Статус | |
| Техпаспорт | Trumpf TruLaser 5030 |
| Тип клиента | Дилер |
| Активный с | 2019 |
| Предложения онлайн | 0 |
| Последняя активность | 28 февраля 2023 г. |
Описание
Марка: Трампф
Модель: TruLaser 5030
Тип: автомат для резки
Год: 2008
Количество в наличии: 1
Размер листового металла макс. 1500 x 3000 мм, мощность лазера 7000 Вт, тип лазера TruFlow 7000, лазерный реф. D0004 B0842, режущая головка, холодильная установка, Riedel, тип L29 / 51-TR4500, YOM 2008, система очистки щеток для поддонов, высокоскоростная режущая головка, TruTops, транспортер для удаления стружки, автом. Система погрузки / разгрузки, производитель Trumpf, тип LiftMaster, год 2007, материал №. 0415510, контроль, производство козырей, истекшие часы работы Луч 18296, лазер 43600, общее время работы 44341, 1 шт. Аксессуары
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
Детальная информация
| Длина листа металла | 3000 mm |
| Мощность | 7000 W |
| Ширина листа металла | 1500 mm |
| Тип | CO₂ |
| Возможность резки трубок | нет |
| Макс. стандартная толщина стали | 25 mm |
| ЧПУ | да |
| Тип ЧПУ | trump |
| Ось X | 3000 mm |
| Ось Y | 1500 mm |
| Ось Z | 115 mm |
Макс. вес заготовки | 710 kg |
| ——————- | |
| Часы наработки | 44341 часы |
| Часы включения | |
| Состояние | в хорошем состоянии |
| Маркировка CE | ——— |
| Статус |
Об этом продавце
| Тип клиента | Дилер |
| Активный с | 2019 |
| Предложения онлайн | 0 |
| Последняя активность | 28 февраля 2023 г. |

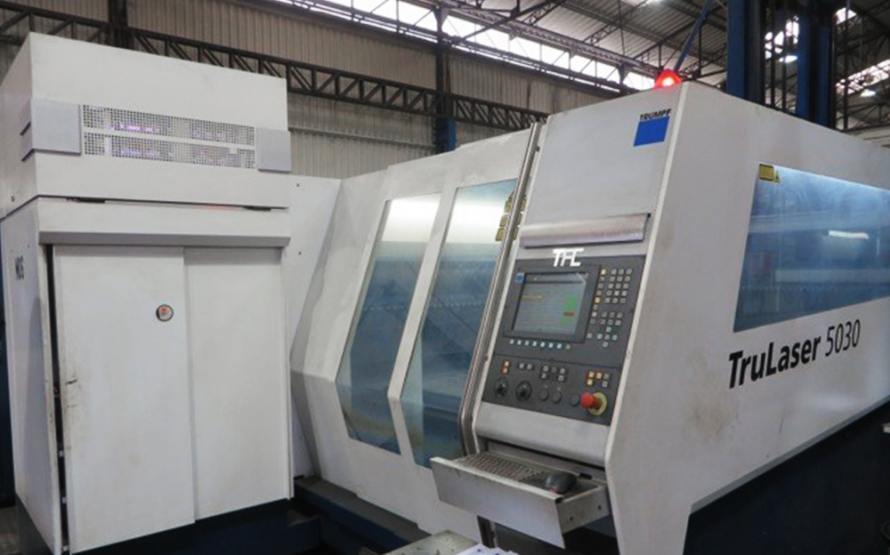

Лазерный станок Trumpf TruLaser 5030 6000W 2008г.
- Описание
- Характеристики
Отличный высокопроизводительный станок лазерной резки TRUMPF TruLaser 5030 обладает высокоскоростными приводами, высокой мощностью. В установке применены все самые новые технические решения для обеспечения максимальной производительности с высочайшим качеством.
Станок обслуживался официальным представителем ТРУМПФ. Последний сервис в октябре 2019г.
Скорость позиционирования до 300м/мин и скорость резки до 40м/мин.
Высочайшая мощность и резка конструкционной и нержавеющей сталей до 25мм толщиной.
Стандартные опции:
- Станок с СО2 лазерным источником: С очень точными закаленными направляющими позволяет достичь высоких скоростей перемещения и резания. Благодаря высокой жесткости, при смене направления движения портала, отсутствуют вибрации. Совмещение оазерного источника, и рабочего места оператора сокращает занимаемыую в цехе площадь.
- Портал станка с режущей головкой: Оптимальная скорость и высокатя точность обработки получается благодаря применению подвижного портала, представляющего из себя сварную (лазером) термостабильную конструкцию, перемещаемую по роликовым направляющим в продольном направлении при помощи двух-сторонней реечной передачи.
Gantry-двигатель в комбинации с линейным приводом:
Ось Х приводится серводвигателями на две стороны. Оси Y и Z – соединяются прямым линейным приводом с одним комбинированным двигателем. - Система прохождения луча: Закрывает лазерный луч между резонатором и режущей головкой; система продувается многоступенчато очищенным воздухом, что предохраняет от попадания в луч грязи. Охлаждение отклоняющих зеркал водой гарантирует длительную работу с постоянной температурой.
- Агрегат охлаждения: По закрытому контуру осуществляется охлаждение зеркал, несущей рамы и системы подачи газа. Таким образом, насколько это возможно, исключаются термические деформации.

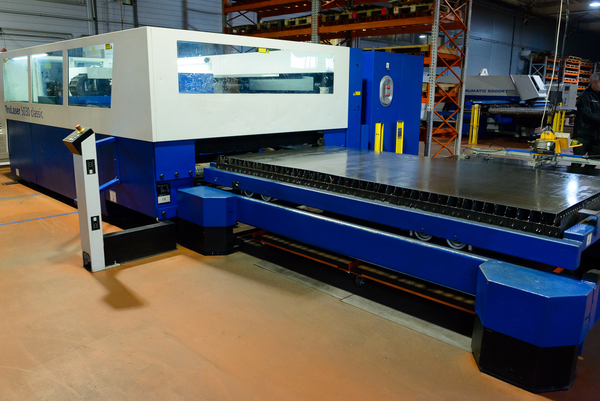

- Автоматическое устройство смены палет: Палета хорошо доступна с 3-х сторон. Загрузка и выгрузка осуществляется параллельно работе станка. В памяти ЧПУ содержится программа для изготовления опор, на которые кладется лист.
Стратегия одной режущей головки: с одной режущей головкой можно резать все толщины.
- Продольный транспортер,
- TFT монитор,
- Освещение рабочей зоны,
- Лазерный диод для позиционирования,
- Устройство распыления масла,
- Станок до 43°C температуры окружающей среды,
- FocusLine: Поддерживает фокусное расстояние близким к постоянному во всей зоне обработки
- NitroLine: Резка под высоким давлением: для получения чистых кромок на нержавеющей стали и алюминии
- PlasmaLine: Плазменный датчик обеспечивает высокое качество, низкий износ и высокую безопасность при обработке легированной стали большой толщины
- TruTops Laser lite: Цеховая версия программного обеспечения
TRUMPF Лазер:
- CO2-лазер TruFlow 6000 с оптимизированным Standby режимом,
- Не требующая обслуживания турбина,
- Управление лазером: ТАSС, Настройка мощности лазера,
- Функция «Laser Logbuch»

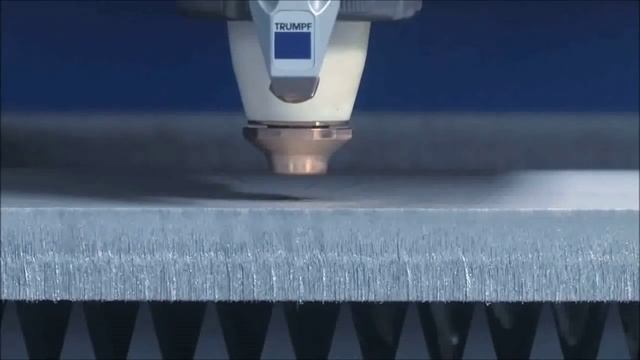

Режущая головка:
- Режущая головка с линзой F=250мм позволяет резать все толщины.
- ControlLine: контроль дистанции между листом металла и дюзой а так же распознование краев обрабатываемого листа
Управление:
- Интегрированные технологические таблицы:
- Отключающая автоматика: Переводит станок по прошествии определенного времени в режим «Standby»,
- Программируемый выбор давления режущего газа:
- SprintLine®: Скоростная обработка (повышение скорости обработки через оптимизацию прохождения обработки на тонких участках стали)
- ContourLine®: устройство для проихводства малых отверстий в толстой стали
- Микросварка: Соединяет готовую деталь с остатками листа при помощи точечной сварки.
- Телесервис: Обеспечивает прямой контакт через модем с сервисным персоналом ф.Trumpf
- Функция диагностики: Производится анализ причин, вызвавших информацию об ошибке и выдаются рекомендации по их устранению
Сетевое подключение:
- UBS разъем
- RJ45 -Разъем – Сеть Ethernet 10 Mbit/сек (или 100 Mbit/сек),
Система безопасности:
- CE Знак: Станок соответствует основным нормам безопасности и охраны здоровья Европеи?ского сообщества 98/37/EG и поставляется со знаком СЕ
- Световой барьер: Имеется многолучевой световой барьер для предотвращения попадания персонала в зону работы станка.
- Система контроля: Автоматическая система контролирует работу лазера. Проверяется давление газа, температура, работа системы охлаждения.
- Многокамерная система удаления продуктов резания
- Компактныи пылесос: Предназначен для удаления дыма и небольших частиц окалины. Мелкие металлические частицы отфильтровываются в пылесосе, грубые собираются в отстойнике
- Защита станка с макролоновыми накладками отвечает требованиям 1 класса безопасности лазерных устройств
Местоположение: Евросоюз.
Если Вас заинтересовал данный станок и вы хотите получить консультацию или приобрести этот станок, то пишите нам на электронную почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. или звоните по телефону +79085153333

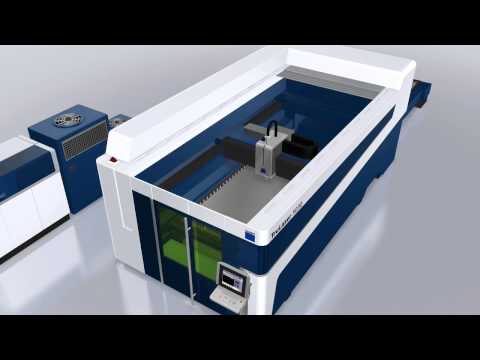

TruLaser 5030/5040/5060 Fibre – Технология изготовления
Категории:Прецизионный лазер TRUMPF
TruLaser 5030 Fibre, TruLaser 5040 Fibre и TruLaser 5060 Fibre впечатляют своей высокой скоростью обработки и воспроизводимым высоким качеством деталей – даже для сложных контуры.
С помощью твердотельного лазера можно добиться превосходных скоростей подачи. Продуманные вспомогательные системы делают весь процесс обработки более продуктивным и надежным, чем когда-либо. Участие оператора низкое; непроизводительное время минимально.
Теги:fabmachtech Технология изготовления станков Прецизионный лазер серии 5000 TruLaser TRUMPF
- Описание
Описание
Твердотельные лазеры TruDisk Доступны модели мощностью 10 000 и 12 000 Вт.
BrightLine входит в стандартную комплектацию.
Новое активное управление скоростью доступно для всех моделей TruLaser серии 5000!
Автоматика
• • •
• • •
Скачать брошюру
Обзор
Приложения
Технические данные
Обзор
Продуктивная обработка, плавные процессы
Fiber Speepsing Speepsing и Specbers Speepsing и Specbers Speepsing и Specbers Speepsing и Specbersive Speepsing и Specbers Speepsing и Fibressive Speeping и Trulaser.
, высокое качество деталей – даже для сложных контуров. С помощью твердотельного лазера можно добиться превосходных скоростей подачи. Продуманные вспомогательные системы делают весь процесс обработки более продуктивным и надежным, чем когда-либо. Участие оператора низкое; непроизводительное время минимально.
Интеллектуальная сенсорная система
Активный контроль скорости смотрит прямо через сопло, наблюдая за излучением, испускаемым при плавлении материала. «Излучение процесса» позволяет системе определить, выходит ли расплавленный материал в соответствии с планом, определить максимально возможную скорость подачи и внести необходимые корректировки — процесс, который повторяется сотни раз в секунду.
Минимальная стоимость деталей
Высокая динамика станка, даже для сложных контуров, благодаря мощным приводам и динамичным движениям осей.
Наилучшие результаты без компромиссов
Волокно BrightLine обеспечивает превосходное качество деталей и бесшовное удаление деталей.
Простое управление
Удостоенный множества наград сенсорный интерфейс Touchpoint позволяет вам управлять машиной намного быстрее и интуитивно, сохраняя при этом превосходную производительность.
Highspeed и Highspeed Eco
Новая конструкция форсунки снижает потребление азота до 70 %, что вдвое увеличивает производительность листа.
Бонус мощного лазера
Широкий диапазон материалов, более высокое качество и еще большая производительность с лазером TruDisk 10001 мощностью 10 кВт.
Области применения
TruLaser 1030 fiber режет листы различной толщины (1–25 мм). быстро и защищает вашу машину. TruLaser 1030 fiber особенно эффективен при обработке тонких листов из нержавеющей стали и низкоуглеродистой стали в процессе резки плавлением. Вы также можете использовать станок для быстрой и надежной резки алюминия, латуни, меди или ламинированной нержавеющей стали. Волокно BrightLine всегда обеспечивает наилучшие результаты резки — без компромиссов.
Детали легко снимаются благодаря гладким режущим кромкам. генерируемое волокном BrightLine. Поскольку лазер TruDisk настолько надежен, вы даже можете использовать азот для резки меди с волокном TruLaser 1030.Technical Data
| TruLaser 5030 fiber | TruLaser 5040 fiber | TruLaser 5060 fiber | |
| Working Range | |||
| X axis (inches) | 120 | 160 | 240 |
| Y axis (inches) | 80 | 80 | 100 |
| Z axis (inches) | 4.5 | 4.5 | 4.5 |
| Workpiece | |||
| Max weight (lbs) | 3960 | 7270 | 10800 |
| Max speed | |||
| Simultaneous (in/min) | 11140 | 11140 | 11140 |
| Accuracy [1] | |||
| Отклонение положения P A (дюймы) | 0,002 | 0,002 | 0,002 |
| Средняя позиция Scatet0161 (дюймы) | 0,001 | 0,001 | 0,001 |
Высокоскоростной лазерный лазер Наша недавняя покупка лазера TRUMPF 5030 мощностью 12 кВт соответствует нашему видению и ценностям.
Эта мощная и высокоскоростная машина для лазерной резки с ЧПУ расширяет наши возможности по выпуску продукции стабильного качества с более быстрым оборотом и более низкими ценами.Мы рады сообщить, что уже готовим место, где этот новый лазер мощностью 12 000 Вт будет производить детали после поставки в марте 2021 года. Узнайте больше о преимуществах TRUMPF 5030 TruLaser ниже или свяжитесь с нами, чтобы получить бесплатную цитата:
Запрос предложений
Благодаря высокой скорости обработки и воспроизводимому качеству деталей TRUMPF TruLaser 5030 fiber относительно легко обрабатывает даже сложные контуры. Твердотельный лазер мощностью 12 кВт обеспечивает нам возможность достигать отличных скоростей подачи и резки, включая возможность резки низкоуглеродистой стали толщиной до 30 мм и стандартных размеров листов 3000 мм x 1500 мм с максимальным весом 1800 кг для одного поддона. TruLaser 5030 Fibre режет не только сталь, но и нержавеющую сталь, алюминий, медь, латунь, титан и никель.
Эта мощная машина отличается идеальным качеством сопла (даже в полностью автоматическом режиме) и возможностью контролировать важные элементы машины, которые могут повлиять на режущую способность. Возможность высокоскоростной лазерной резки подчеркивается сокращением простоев благодаря автоматическому сменщику сопел и автоматическому центрированию луча.
Процесс резки Highspeed Eco и другие преимущества
Функция Highspeed Eco от TRUMPF обеспечивает повышение производительности до 100 % при меньшем потреблении газа. Этот производительный станок легко обрабатывает толстые и тонкие листы с максимально возможным качеством, даже при полностью автоматизированном управлении.
Дополнительные преимущества включают:
- Минимальные затраты на детали. Благодаря мощным приводам и динамичным движениям осей он обладает высокой динамикой станка даже для сложных контуров.
- Встроенная система камер DetectLine позволяет дорабатывать уже вырезанные детали с абсолютной точностью.
- Форсунка новой конструкции снижает потребление азота на 70 %, что вдвое увеличивает производительность листа.

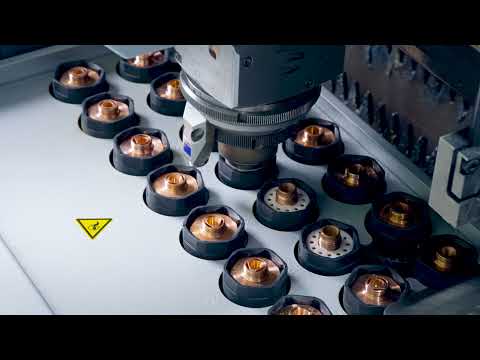

- Интеллектуальная проверка сопел и интеллектуальная функция LensLine обеспечивают высокое качество сопел и линз даже в полностью автоматическом режиме.
- Интуитивно понятное управление с отмеченным множеством наград сенсорным интерфейсом Touchpoint означает более быстрое производство без ущерба для производительности.
- Лазер быстро и легко режет негабаритные листы размером до 6 х 2 м.
- Функция CoolLine вырезает сложные контуры из толстой низкоуглеродистой стали. Преимущества включают новую геометрию, более плотную раскладку и повышенную надежность при обработке толстой низкоуглеродистой стали.
- Волокно BrightLine обеспечивает чрезвычайно гладкие режущие кромки для превосходного качества деталей и бесшовного удаления.
- AdjustLine позволяет нашим операторам адаптировать процесс резки к материалам разного качества. Это означает экономию средств для наших клиентов за счет сокращения количества брака и снижения стоимости материалов.
- Защита режущей головки от столкновений гарантирует высочайшую надежность процесса.
Это означает экономию средств для наших клиентов за счет сокращения количества брака и снижения стоимости материалов.Эти инновации, а также наш опыт и процессы, сертифицированные по стандарту ISO, позволяют ATACO Steel предлагать металлические детали высочайшего качества с более быстрым оборотом и более конкурентоспособными ценами.
Требуется ли для вашего проекта высокоскоростная лазерная резка металла?
Компания ATACO Steel Products, расположенная недалеко от Милуоки в Сидарбурге, штат Висконсин, является лидером в области производства листового металла. Узнайте больше о наших услугах по лазерной резке металла и о том, когда следует рассмотреть возможность двумерной лазерной резки для вашего проекта.
Внедряя новейшие методы производства, мы продолжаем обеспечивать удовлетворенность клиентов в каждом проекте. В дополнение к покупке лазерного станка TRUMPF 5030 мощностью 12 кВт, в следующем месяце мы также получим новый 130-тонный листогибочный пресс TRUMPF серии 5130.
