Тс 250 2м характеристики: Трансформатор тс 250 2м характеристики, схема обмоток подключения

alexxlab | 08.02.2023 | 0 | Разное

Трансформатор тс 250 2м характеристики, схема обмоток подключения

Сетевые трансформаторыСетевые трансформаторы, Телевизионные трансформаторы2 комментария к записи Трансформаторы ТС-250

Трансформаторы ТС-250 выпускались на стержневых сердечниках типа ПЛ, ПЛР 21х45 и предназначены в основном для блоков питания цветных телевизионных приёмников.

  • Номинальная мощность трансформатора 250 ватт.
  • Напряжение сети 220 вольт подключается к выводам 1 и 1′, и устанавливается перемычка между выводами 2 и 2′.
  • Трансформаторы могут быть с первичной обмоткой только на 220 вольт (отсутствует вывод 3), нумерация выводов трансформаторов при этом не изменяется.

Трансформаторы имеют несколько модификаций, ТС-250, ТС-250-1, ТС-250-2, ТС-250-2М, ТС-250-2МР, ТС-250-2П.

Трансформаторы ТС-250-2М, ТС-250-2МР и ТС-250-2П имеют меньшую массу и габаритные размеры по сравнению с трансформаторами ТС-250, ТС-250-1, ТС-250-2 и отличаются немного меньшими напряжениями на выводах 5-5′.

Все трансформаторы взаимозаменяемые.

Схема трансформаторов изображена на рисунке 2, моточные данные и электрические параметры в таблице 1.

Рисунок 2. Схема трансформаторов ТС-250.
Тип
трансформатора.		№№
выводов		Число
витков		Марка и диаметр
провода, мм		Напряжение
ХХ В		Напряжение
ном. В		Ток
ном. А
ТС-250
ТС-250-1		1-2-3
1′-2′-3′
4-14+14′-4′
5-5′
9-9′
8-18+18′-8′
6-16+16′-6′		354+54
354+54
30+30
690*
434*
16,5+16,5
11+11		ПЭВ-1 0,67
ПЭВ-1 0,67
2хПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63		110+17
110+17
19**
214**
132**
10,4**
6,8**		110+17
110+17
17,8**
208**
127**
10**
6,4**		1,1
1,1
2,2
0,9
0,04***
0,15
0,9
ТС-250-2
ТС-250-2П		1-2
1′-2′
4-14+14′-4′
5-5′
9-9′
8-18+18′-8′
6-16+16′-6′		354
354
31+31
654*
434*
16,5+16,5
11+11		ПЭВ-1 0,67
ПЭВ-1 0,67
2хПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63		110
110
19,2**
203**
132**
10,2**
6,8**		110
110
17,8**
190**
127**
10**
6,4**		1,1
1,1
1,8
0,82
0,04***
0,15
0,9
ТС-250-2М1-2
1′-2′
4-14+14′-4′
5-5′
9-9′
8-18+18′-8′
6-16+16′-6′		354
354
31+31
580*
434*
16,5+16,5
11+11		ПЭВ-1 0,67
ПЭВ-1 0,67
2хПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63		110
110
19,2**
180**
132**
10,2**
6,8**		110
110
17,8**
170**
127**
10**
6,4**		1,1
1,1
1,8
0,9
0,04***
0,15
0,9
ТС-250-2МР1-2
1′-2′
4-14+14′-4′
5-5′
9-9′
8-18+18′-8′
6-16+16′-6′		354
354
31+31
478*
434*
16,5+16,5
11+11		ПЭВ-1 0,67
ПЭВ-1 0,67
2хПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63
ПЭВ-1 0,63		110
110
19,2**
148**
132**
10,2**
6,8**		110
110
17,8**
140**
127**
10**
6,4**		1,1
1,1
1,8
0,9
0,04***
0,15
0,9

* — Количество витков дано общее, для крайних выводов двух полу-обмоток, т. е. 5-9-15+15′-9′-5′ или 9-15+15′-9′.
** — Напряжения даны для крайних выводов обмотки (графа №№ выводов), т.е. например для 4 и 4′, если указано 4-14+14′-4′.
*** — Ток нагрузки указан для петли размагничивания.

Видео: перемотка трансформатора тс-250 и подобных

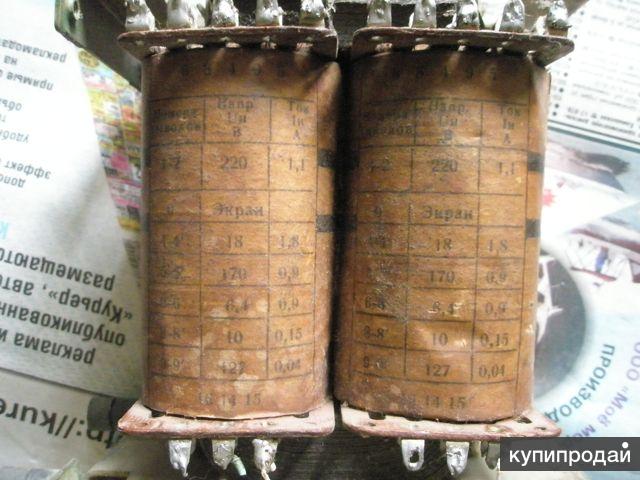

Трансформатор ТС 250 2м: технические характеристики, моточные данные

Автор Andrey Ku На чтение 4 мин Опубликовано

Оборудование ТС 250 — это оборудование, которое применяется радиолюбителями довольно часто. Особенность в унифицированной конструкции, благодаря чему возможно использование в большей части трансформаторных блоков цветных телевизоров. Трансформатор тс 250 вида 2м представляет собой устройство, необходимое для питания электрической микросхемы, отличается компактностью и минимальным весом в сравнении с похожими устройствами из семейства модификаций тс 250.

Содержание

  1. Описание, характеристики и особенности конструкции
  2. Назначение
  3. Моточные данные и электрические параметры
  4. Виды
  5. ТС-250, ТС-250-1
  6. ТС-250-2 ТС-250-2П
  7. ТС-250-2М
  8. ТС-250-2МР
  9. Варианты применения схематических решений

Описание, характеристики и особенности конструкции

Трансформаторы семейства ТС 250 обладают схожими характеристиками и конструктивными особенностями. Они выпускались на округлого вида сердечниках ПЛ модификации. Толщина ленты стали составляла 0,35 миллиметров, с сечением 21 на 45 миллиметров, марка стали Э 320.

Цифровые показатели в названии обычно указывают на мощностные характеристики. Легко понять, что у приборов с числовым дополнением 250 и мощность номинальная составит 250 Ватт. Конструктивные особенности не вариативные.

Электрическая сеть подключается к первым обмоткам устройства на соответствующие выводы, потом происходит замыкание и вывод на двойки.

Первичка оборудования, выпускавшегося в первых сериях, дополнена третьим выводом. В более поздних моделях он отсутствует, то есть первичная обмотка выполняется только на 220 Вольт. Поэтому легко проследить тип тс, но нумерация вторички не меняется.

Функциональные параметры определяются климатическими условиями, в которых приходится работать трансформаторам. Обязательно регуляция в соответствии с государственными стандартами, которые можно найти в таблице. Активность использования влияет на то, доработает ли прибор до своего срока годности.

Отдельное внимание обращают на климатические воздействия, к которым приборы семейства крайне чувствительны.

Существенно снижают работоспособность такие факторы, как:

  • перманентное воздействие высоких температур;
  • повышенные показатели влажности;
  • наличие водяных паров.

Негативно сказывается на сроке службы устройства, если факторы сочетаются друг с другом.

В результате этого возникает сопротивление на изоляторах, что уменьшает электрическую прочность и прочие мощностные показатели. Безусловно, наличие водяных паров в сочетании с высокой температурой увеличивает вероятность короткого замыкания, склонность к коррозийным изменениям. Поэтому трансформатор такого типа лучше использовать при температурах до 30 градусов, избегая повышения уровня влажности.

Назначение

Трансформаторы семейства обладают унифицированной конструкцией, то есть могут заменяться один на один (иногда требуются дополнительные манипуляции). Основная сфера использования — это питание трансформаторных блоков цветных телевизоров.

Рассчитано оборудование на работу в устройствах радиоаппаратуры и теле аппаратуры, при этом в регионах с холодным или умеренным климатом. Приборы оснащены возможностью переключать уровень напряжения, если это требуется в процессе работы.

Моточные данные и электрические параметры

Данные обмоток трансформатора, указанные в таблицах, не всегда соответствуют реальным. Дело в том, что изменяются технические условия, особенности производства у конкретных производителей и на заводах, с течением времени сменяются некоторые характеристики. Приведенные моточные данные принимают как основу, но не более того. Если требуется определить точное количество витков для определенной модели оборудования, то проводят эксперимент. Он состоит в том, что намотать дополнительную часть с определенным числом витков того материала, который будет использоваться.

После этого проводится измерение напряжения, которое подается на каждый виток, занесение данных в самодельную таблицу. Только после проведения опытных исследований возможно с точностью просчитать трансформатор. Пользуйтесь данными, но обязательно сверяйте их с теми, которые показываются именно на вашем оборудование. В противном случае вы рисуете тем, что прибор будет показывать неверные данные и в целом станет неэффективным.

Виды

ТС-250, ТС-250-1

Выводы прибора (подключение)Количество обмотоквариант ПЭВ и длина в миллиметрахСреднестатистическое напряжение, ВПодаваемый ток, А
1-2-3354+540,67110+171,1
1′-2′-3′354+540,67110+171,1
4-14+14′-4′30+300,63 – два17,82,2
5-5′
690		0,632080,9
9-9′4340,631270,04
8-18+18′-8′16,5+16,50,63100,15
6-16+16′-6′11+110,636,40,9



ТС-250-2 ТС-250-2П

Выводы устройстваЧисло требуемых слоевДлина проводовНапряжение, ВТок в Амперах
1-23540,671101,1
1′-2′3540,671101,1
4-14+14′-4′31+310,63 – две17,81,8
5-5′6540,631900,82
9-9′4340,631270,04
8-18+18′-8′16,5+16,50,63100,15
6-16+16′-6′ 11+110,636,40,9

ТС-250-2М

НаименованиеЧисло слоевНаименование провода ПЭВ и длина в ммНапряжение в ВольтТок в Ампер
1-23540,671101,1
1′-2′3540,671101,1
4-14+14′-4′31+310,63 – две17,81,8
5-5′5800,631700,9
9-9′4340,631270,04
8-18+18′-8′16,5+16,50,63100,15
6-16+16′-6′11+110,636,40,9

ТС-250-2МР

Выводы прибораЧисло обмотокПЭВ провода, размерыНоминальное напряжение, ВНоминальный ток, А
1-23540,671101,1
1′-2′3540,671101,1
4-14+14′-4′31+310,63 – две17,81,8
5-5′4780,631400,9
9-9′4340,631270,04
8-18+18′-8′16,5+16,50,63100,15
6-16+16′-6′11+110,636,40,9

Варианты применения схематических решений

Схематическое решение подбирается в индивидуальном порядке. Следует учитывать различия между определенными видами трансформаторов. К примеру, 250 один и два подходят для БТ 11, в то время как серии 2М и 2П используются для модификаций ЮТ 11 1. 2 М отличаются от других видов своей компактностью, усиленной первичной обмоткой.

Допустимо использование при температуре до 85 градусах по Цельсию, в то время как иные модификации используются при температуре ниже этого показателя. Конкретно 2М отличает герметизированная конструкция, следовательно, они надежней. В любом случае все варианты из семейства унифицированные, то есть заменяются друг на друга.
