Силовые трансформаторы ТС-180, ТС-200, ТС-270, ТС-280 (справочник)

Радиолюбители часто используют для своих конструкций делали от старых телевизоров. Это касается и силовых трансформаторов ТС-180, ТС-200, ТС-270, ТС-280 от систем питания старых ламповых отечественных телевизоров. Ниже приведены справочные данные по некоторым из этих трансформаторов.

Конструкция трансформаторов

Замкнутый пластинчатый сердечник из двух П-образных наборов. На нем две одинаковые или почти одинаковые катушки на разных каркасах из электрокартона.

Выводы одной из обмоток отмечены цифрами, выводы второй – такими же цифрами, но со штрихами. Сердечник стянут двумя основаниями и стяжками-болтами.

Первичные обмотки соединяют последовательно или параллельно в зависимости от напряжения сети. Для напряжения 220V обычно соединение последовательное.

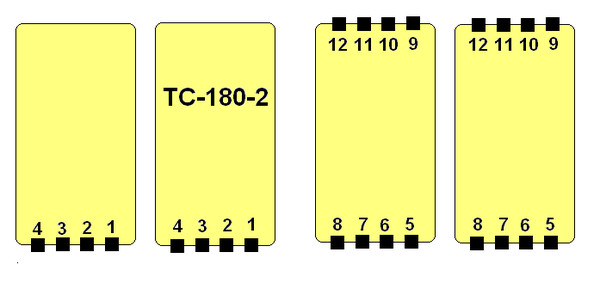

Рис. 1. Схемы силовых трансформаторов ТС-180-2, ТС-200-2, ТС-280-Р.

Рис. 2. Схема силового трансформатора ТС-270-1.

Трансформатор ТС-180-2

Магнитопровод……………………….ПЛ20Х40-80
Мощность………………………………….180 ВА.
Первичные обмотки:
Напряжение сети 110V …. параллельное включение обмоток 1-2 и Г-2’,
Напряжение сети 127V …. параллельное включение обмоток 1-3 и Г-3’,
Напряжение сети 220V последовательное включение обмоток по схеме 1-2-2-Г
Напряжение сети 237V последовательное включение обмоток по схеме 1-3-3’-1 ’

Вторичные обмотки:

Обмотки 5-6 (5’-6‘)…………………. 59,5V / 0.5А.
Обмотки 7-8 (7’-8’)………………..43,5V / 0.38А.
Обмотки 9-10 (9’-10′)…………………6,4V/4,7А.
Обмотка 11-12………………………….6,4V /1,5А.
Обмотка 11′-12’…………………………6,4 V/0,ЗА.

Трансформатор ТС-200-2

Магнитопровод…………. ……………ПЛ20Х50-80
Мощность………………………………….200 ВА.

Первичные обмотки:

Напряжение сети 110V …. параллельное включение обмоток 1-2 и Г-2’,
Напряжение сети 127V …. параллельное включение обмоток 1-3 и Г-3′,
Напряжение сети 220V последовательное включение обмоток по схеме 1-2-2-Г
Напряжение сети 237V последовательное включение обмоток по схеме 1-3-3-Г

Вторичные обмотки:

Обмотки 5-6 (5’-6′)…………………. 120V / 0,6А.
Обмотка 7-8…………………………. 19V/0.3A.
Обмотка 7′-8’……………………… 6.45V/1.6A.
Обмотки 9-10 (9’-10′)……………….6,45V /4,5А.
Обмотка 11-12………………………..6.45V/0.6A.

Трансформатор ТС-280-Р

Магнитопровод……………………..ПЛ25Х50-100

Мощность…………………………………. 280 ВА.

Первичные обмотки:

Напряжение сети 110V …. параллельное включение обмоток 1-2 и Г-2′,
Напряжение сети 127V …. параллельное включение обмоток 1-3 и Г-3′,
Напряжение сети 220V последовательное включение обмоток по схеме 1-2-2′-Г
Напряжение сети 237V последовательное включение обмоток по схеме 1-14-3-3’-14′-Г

Вторичные обмотки:

Обмотки 6-7-7′-6’…………………. 86V/0,7A.
Обмотка 4-5-5’-4’……………………120V/0.9A
Обмотка 8-9 (8’-9′)………………… 6,5V / 5,5А.
Обмотки 10-11 (1О’-1Г)………….6,45V/0.94А.
Обмотка 12-13 (12′-13′)……………12,9V/0,6А.

Трансформатор ТС-270-1

Магнитопровод……………………..ПЛ25Х50-120
Мощность…………………………………. 270 ВА.

Первичные обмотки:

Напряжение сети 220V включение обмоток по схеме 1-2’

Вторичные обмотки:

Обмотки 4-4′. ……………………… 244V 7 0,35А.
Обмотка 5-5’………………………..141V/0.18A.
Обмотка 6-6’……………………….. 141V/0.18A.
Обмотка 7-7’……………………….. 194V/0.06A
Обмотка 8-8’………………………..32,2V/ 1.85А.
Обмотки 10-10’………………………….6,6V/0,9А.
Обмотка 11-1Г………………………..6,65 V/2.1 А.
Обмотка 12-12’…………………….. 6,85V/2,95А.
