РАДИО – РадиоЛюбителям – ТС80

Трансформаторы предназначались для питания ламповой и транзисторной радиоаппаратуры.
Сердечник трансформатора, сечением 22х32, (попадаются сердечники сечением 16х32) изготовлен из стальной ленты.

Трансформатор ТС-80-1


Трансформатор разработан для работы в полупроводниковой бытовой радиоаппаратуре.
Трансформатор имеет четыре симметричные пары вторичных обмоток.
Напряжение сети 220 вольт подключается к выводам 1 и 1′, при этом устанавливается перемычка между выводами 2 и 2′., схема трансформатора изображена на рисунке 1, моточные данные приведены в таблице 1.

Рисунок 1. Схема трансформатора ТС-80-1.

Таблица 1. Моточные данные трансформатора ТС-80-1.

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ПЛМ22х32

1-2-3
1′-2′-3′
4-5
4′-5′
6-6′
7-7′
10-10′

475+75
475+75
33
33
46+46
46+46
14,5+14,5

ПЭВ-1 0,49
ПЭВ-1 0,49
ПЭВ-1 0,69
ПЭВ-1 0,69
ПЭВ-1 0,69
ПЭВ-1 0,69
ПЭВ-1 0,44

110+17
110+17
7,5
7,5
19,5
19,5
6,3

0,35
0,35
1,0
1,0
1,0
1,0
0,3

Трансформатор ТС-80-2

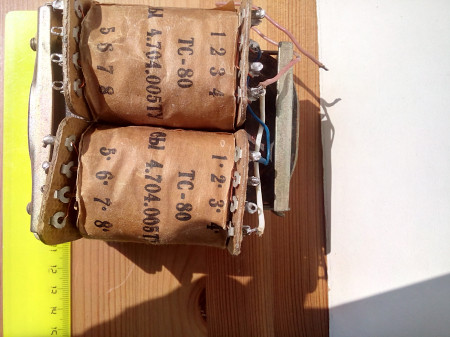

Рисунок 2. Внешний вид трансформатора ТС-80-2.


Трансформатор предназначен для питания полупроводниковой радио-аппаратуры.
Трансформатор имеет три пары вторичных обмоток.
Напряжение сети 220 вольт подключается к выводам 1 и 2′ и устанавливается перемычка на выводы 1′-2.
Схема трансформатора изображена на рисунке 3, моточные данные и электрические параметры приведены в таблице 2.

Рисунок 3. Схема трансформатора ТС-80-2.

Таблица 2. Моточные данные и электрические параметры трансформатора ТС-80-2.

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ПЛМ22х32

1-9+9′-1′
2-10+10′-2′
3-13+13′-3′
4-6-7-8
4′-6′-7′-8′
5-11+11′-5′

271+271
201+201
82+82
82+82+82
82+82+82
44,5+44,5

ПЭВ-1 0,51
ПЭВ-1 0,33
ПЭВ-1 0,55
ПЭВ-1 0,55
ПЭВ-1 0,55
ПЭВ-1 0,51

127
93
36
18+18+18
18+18+18
19

0,35
0,35
0,5
0,5
0,5
0,35


Трансформатор ТС-80-4


Трансформатор разработан для работы в переносных полупроводниковых цветных телевизорах.
Трансформатор имеет четыре симметричные пары вторичных обмоток.
Напряжение сети 220 вольт подключается к выводам 1 и 1′, при этом ставится перемычка между выводами 2 и 2′. Схема трансформатора изображена на рисунке 4, моточные данные приведены в таблице 3.

Рисунок 4. Схема трансформатора ТС-80-4.

Таблица 3. Моточные данные трансформатора ТС-80-4.

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ПЛ21х32

1-2-3
1′-2′-3′
4-5
4′-5′
6-6′
8-8′
10-10′

475+75
475+75
55
55
125,5+125,5
35,5+35,5
14,5+14,5

ПЭВ-1 0,49
ПЭВ-1 0,49
ПЭВ-1 0,69
ПЭВ-1 0,69
ПЭВ-1 0,69
ПЭВ-1 0,49
ПЭВ-1 0,35

110+17
110+17
12,5
12,5
58,5
16
6,3

0,4
0,4
1,2
1,2
1,0
0,4
0,3

Трансформатор ТС-80-6

Рисунок 5. Внешний вид трансформатора ТС-80-6.


Трансформатор предназначен для питания полупроводниковой радио-аппаратуры и выпускался, как для подключения к сети 220 вольт (отсутствует вывод 2, как на рисунке 4) ), так и на 127/220 вольт
Трансформатор имеет три пары симметричных вторичных обмоток.
Напряжение сети 220 вольт подключается к выводам 1 и 1′. Дополнительная обмотка 3-3′ соединяется с первичной (1-1′) и предназначена для подключения электродвигателя. В обычном включении её можно не задействовать.
У трансформаторов для подключения к сети 127/220 вольт, первичная обмотка состоит из двух частей 1-9 перемычка 9′-1′ и 2-10 перемычка 10′-2′ (смотри трансформатор ТС-80-2).
В этом случае сеть 220 вольт подключается к выводам 1 – 2′ и устанавливается перемычка на выводы 1′-2.
Схема трансформатора (на 220 вольт) изображена на рисунке 6, моточные данные и электрические параметры приведены в таблице 4.

Рисунок 6. Схема трансформатора ТС-80-6.

Таблица 4. Моточные данные и электрические параметры трансформатора ТС-80-6.

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ПЛМ22х32

1-9+9′-1′

3-11+11′-3′
4-5
4′-5′
6-12+12′-6′
7-8
7′-8′

475+475
55,5+55,5
46
46
51,5+51,5
23
23

ПЭВ-1 0,5
ПЭВ-1 0,31
ПЭВ-1 0,8
ПЭВ-1 0,8
ПЭВ-1 0,4
ПЭВ-1 0,4
ПЭВ-1 0,4

220
26
10
10
24
5,0
5,0

0,35
0,15
2,0
2,0
0,3
0,3
0,3

Трансформатор ТС-80-7


Трансформатор разработан для работы в стереофонических (полупроводниковых) усилителях низкой частоты.
Трансформатор имеет три симметричные пары вторичных обмоток.
Напряжение сети 220 вольт подключается к выводам 1 и 1′, при этом устанавливается перемычка между выводами 2 и 2′., схема трансформатора изображена на рисунке 7, моточные данные приведены в таблице 5.

Рисунок 7. Схема трансформатора ТС-80-7.

Таблица 5. Моточные данные трансформатора ТС-80-7.

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ПЛМ22х32

1-2
1′-2′
5-3-6
5′-3′-6′
7-8
7′-8′
9-10
9′-10′

475
475
118+22
118+22
54
54
28
28

ПЭВ-1 0,49
ПЭВ-1 0,49
ПЭВ-1 0,69
ПЭВ-1 0,69
ПЭВ-1 0,39
ПЭВ-1 0,39
ПЭВ-1 0,44
ПЭВ-1 0,44

110
110
25+30,5
25+30,5
11,2
11,2
6,0
6,0

0,35
0,35
1,0
1,0
0. 21
0,21
0,3
0,3

*- Выпускались трансформаторы ТС-80-7 с первичной обмоткой, аналогичной трансформатору ТС-40-1. Включение в сеть и нумерация выводов первички совпадает. При этом у вторичных обмоток II и II’ отсутствуют выводы 3 и 3′ (они уже входят в состав первичной обмотки) и имеются только 5-6 и 5′-6′, остальные вторичные обмотки без изменений.

Трансформатор ТС-80-8


Трансформатор разработан для питания полупроводниковой аппаратуры.
Трансформатор имеет три вторичных обмотки.
Первичная обмотка этого трансформатора выполнена своеобразно, и подключение его к сети 220 вольт отличается от других трансформаторов.

Напряжение сети 220 вольт подключается к выводам 2 и 3 – на одной катушке, при этом устанавливается перемычка между выводами 2′ и 3′ на другой катушке.
Схема трансформатора изображена на рисунке 8, моточные данные и электрические характеристики приведены в таблице 6.

Рисунок 8. Схема трансформатора ТС-80-8.

Таблица 6. Моточные данные и характеристики трансформатора ТС-80-8.

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ПЛМ22х32

1-2+2′-1′
3-5-8+8′-5′-3′
6-12+13′-11
11-13+12′-6′
7-9+9′-7

198,5+198,5
120-150,5+150,5-120
64,5+64,5
64,5+64,5
11,5+11,5

ПЭВ-1 0,49
ПЭВ-1 0,49
ПЭВ-1 0,69
ПЭВ-1 0,69
ПЭВ-1 0,49

93
127*
28
28
5,0

0,35
0,35
1,3
1,3
0. 5

* – Напряжение указано для выводов 3-3′. Напряжение на выводах 3-5 = 28в, на выводах 5-5’= 70в.
