Эксплуатация центробежных насосов – Инструкция по эксплуатации центробежных насосов
24 Марта 2022
Просмотров: 22315
Время чтения: 10 минут
Содержание
Инструкция по монтажу, эксплуатации и техническому обслуживанию насосов
Эксплуатация центробежных насосов
Эксплуатация консольных насосов типа к
Эксплуатация и обслуживание насосного оборудования типа «к»
Эксплуатация в режиме пониженной температуры
Возможные неисправности центробежных насосов и способы устранения
Коротко о главном
Когда мы приобретаем любую технику, в данном случае водяной гидроагрегат – всегда ли следуем правилу и читаем руководство по эксплуатации? Скорее всего, не всегда и не все, а ведь именно инструкция по эксплуатации центробежных насосов содержит всю необходимую информацию, которая поможет правильно использовать оборудование и продлить срок его службы. Не стоит пренебрегать установленными правилами.
Следовать инструкции необходимо при использовании и промышленных, и бытовых насосов
Инструкция по монтажу, эксплуатации и техническому обслуживанию насосов
Прежде, чем начать пользоваться помповым оборудованием, советуем вам тщательно изучить инструкцию по эксплуатации. Она поможет избежать ошибок, которые могут привести к непоправимым последствиям.
К примеру, пункт по мере предосторожности указывает на различные ситуации, которые могут привести к травмам ли даже летальному исходу. Будьте осторожны! Не обделяйте вниманием эти пункты.
Если агрегат относится к индустриальному типу, значит, нужно придерживаться таких мер безопасности, как:
- чистота рабочего места;
- если предстоит работы с опасными веществами, помните о средствах индивидуальной защиты;
- будьте осторожнее с электрическим напряжением, во избежание удара током.
Если работа идет с электричеством, согласно руководству по эксплуатации, приглашайте электрика, не экспериментируйте.
Купить центробежный насос для воды можно в нашем интернет-магазине.
Эксплуатировать насос необходимо с осторожностью
Инструкция по эксплуатации насоса содержит перечень правил при начале работы с насосом:
- место, где будет проводится работа, оснащается защитным ограждением;
- если температура зашкаливает, обеспечьте защиту приспособлению;
- всегда держите при себе план аварийных выходов;
- не забываем про аптечку;
- обязательно позаботьтесь о плане эвакуации на случай аварии;
- помните, что нельзя допускать присутствие ядовитых газов там, где работаете.
Руководство по эксплуатации центробежного насоса включает в себя следующие пункты:
- Среди всех помповых оснащений случаются агрегаты с пометкой Ех. Никогда не допускайте их функционирование вместе с взрывоопасными веществами.
- Нельзя допускать работу данных оснащений на сухом ходу.
- Включать помпу можно только после того, как она будет заполнена жидкостью.
- Осматривать оборудование можно только после того, как оно закончит функционирование и будет отсоединено от электрической сети.
- Не допускайте работу агрегата в помещениях, которые вмещают в себя горючий газ.
Схематическое изображение консольного насоса
Эксплуатация центробежных насосов возможна при использовании оборудования для контроля и диагностики. Оно должно быть представлено:
- манометром;
- счетчиком;
- индикатором измерения уровня;
- механизмом, измеряющий ток в моторе;
- датчиками измерения температуры;
- системой контроля.
На оборудование должна быть представлена гарантия. В ремонте по гарантии может быть отказано в случае, если пользователь не бережно обращался с оборудованием, и неисправность произошла по вине самого пользователя.
После покупки удостоверьтесь, что все комплектующие на месте. Откройте коробку, и проверьте все составляющие приспособления. Если что-то не в порядке, сразу же потребуйте замены. При перевозке важно, чтобы агрегат не упал, не повредился, и чтобы не травмировался сам перевозчик.
Размер труб имеет большое значение
При монтаже обязательно нужно обеспечить заземление для оснащения.
Критерии расположения приспособления:
- установите помпу неподалеку от источника подачи жидкости;
- расположение оснащения должно быть защищено от различных погодных условий;
- так, как оборудование при работе создает излишний шум – обеспечьте хорошую звукоизоляцию.
Монтаж проводится исключительно согласно схеме, в том же самом расположении деталей. Учитывайте размер труб, чтобы он подходил к размеру резьбы в приборе.
Схема расположения гидроагрегата
Технология монтажа гидроприбора
Эксплуатация
- Использование центробежных насосов может быть начато после тщательной очистки фильтров.
- Следите за тем, чтобы двигатели функционировали на необходимой мощности.
- Температура перегоняемой жидкости может быть выше 90 °C, значит помпу необходимо прогреть перед началом функционирования.
Чтобы проверить способность вращения, нужно:
- отсоединить питание электрического привода;
- посмотреть, удалена ли проставка муфты;
- подключить к электрическому питанию;
- отгоните людей на допустимое по технике безопасности расстояние;
- произведите прогон привода в режиме толчка;
- отсоедините питание.
Периодически проводите профилактический осмотр гидроагрегата. Не забываем о смазке маслом необходимых запчастей.
Индустриальный центробежный гидроагрегат
Эксплуатация центробежных насосов
Очень важно следить за тем, чтобы оснащение находилось в абсолютной чистоте. Перед тем, как включить прибор, следите за тем, чтобы никаких посторонних предметов не было ни в самом оснащение, ни в его моторе.
Убедитесь в том, что прибор работает бесперебойно.
Для того, чтобы запустить саму помпу, нужно запустить мотор, проверить его работу.
Проводите профилактические осмотры всех деталей приспособления. Для того, чтобы остановить агрегат – отключите его от электрической сети, не забывая при этом закрыть задвижку. Очень важно, чтобы температура жидкости не превышала 85 – 90 градусов. В противном случае обязательно остановите работу оснащения. Не забываем следить за показателями манометров.
Ни в коем случае не подключайте гидроагрегат, если нет заземления, или если неисправны сальники. Если некорректные показатели манометра.
Схема насоса
Эксплуатация консольных насосов типа к
Консольные гидрооборудования типа К созданы для того, чтобы подавать воду.
Работают с чистой водой, которая не включает в себя агрессивные вещества. Включают в себя:- гидрооснащение;
- электрический мотор.
Соединяются между собой уплотнительной муфтой.
Консольное гидрооснащение типа К
Изготавливаются из высокопрочного сырья. В основном это чугунное литье.
Критерии по технике безопасности:
- абсолютно все гидрооснащения должны быть выполнены согласно принятому ГОСТу;
- на самом видном месте стрелка указывает направление вала – это строгое правило, которому нужно соответствовать;
- как только помпа запустится, вращающиеся детали необходимо оградить;
- подключается гидрооборудование только при закрытии задвижки;
- следите за тем, чтобы не было утечек жидкости;
- все установочные работы проводят исключительно квалифицированные специалисты, все остальные к установке не допускаются.
В видео подробнее о принципе работы центробежного насоса
youtube.com/embed/cvgOeaDZHLM?rel=0″>Возможные поломки и причины их появления:
- Напор при включении гидроагрегата практически не развивается. Причиной этому может быть критически маленький уровень жидкости при выкачивании. Для того, чтобы это исправить, нужно заполнить гидрооснащение жидкостью. Удостоверьтесь в том, что линия всасывания закрыта герметично, нет никаких утечек.
- Снизился расход функционирования гидрооборудования. Причиной этому может быть увеличение сопротивления в обратном водопроводе. Вышла из срока годности крыльчатка или в проточной части гидроагрегата обнаружен мусор. Эти проблемы устраняются путем проверки направления оборотов электрического мотора. Что касается крыльчатки – замените ее на новую, а проточную часть оснащения тщательно прочистите.
- Возникновение утечки через механический уплотнитель. Причиной этому может стать повышение натиска затворного места гидрооснащения. Или уплотнители элементарно вышли из строя. Устранить это можно регулировкой натиска, а также заменой механических уплотнителей на новые.
Механические уплотнения для гидрооснащения
- Электрический мотор функционирует с максимальной нагрузкой. Причиной этому может быть возникновение повреждений гидрооснащения. В таком случае необходимо просто проверить гидрооборудование.
- Подшипники при функционировании сильно перегреваются. Причиной этому может быть плохая смазка самих подшипников. Устранить это можно, если хорошо смазать подшипники.
- Слышите излишний шум. Проверьте функционирование электриеского двигателя.
Эксплуатация и обслуживание насосного оборудования типа «к»
Гидрооснащения типа К предназначены для жидкостей, которые не вмещают в себя агрессивные примеси. Изготовлены согласно общепринятому ГОСТу и качественного, прочного сырья. Инструкция подразумевает вышеописанную технику безопасности, которую соблюдать обязательно, также правила эксплуатации, которые помогут продлить срок службы гидрооборудования и его составляющих.
При просмотре ролика можно ознакомиться с устройством и принципом работы консольного насоса типа К

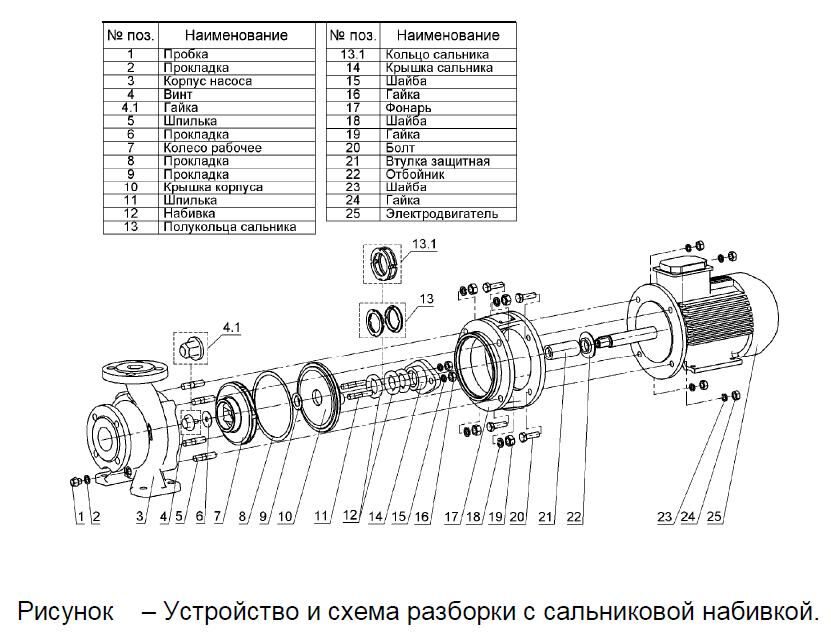

Схематическое изображение конструкции консольного гидрооснащения типа К
Никогда не запускайте агрегат, если не уверены на 100 процентов в его исправности. Обслуживать гидрооснащение имеет право только квалифицированный оператор, другие сотрудники допуска к обслуживанию прибора не имеют.
Гидрооснащение типа К
Эксплуатация в режиме пониженной температуры
Чтобы избежать испарения перегоняемой жидкости, следуйте критериям:
- Нужно следить за тем, чтобы не падал натиск в системе трубопровода. Старайтесь не использовать шаровые краны, и систему очистки, решетки которой слишком маленькие.
- Избегайте воздушных застоев в трубопроводе.
- Следите, чтобы трубопровод сильно не сужался, и резко не расшрялся.
- Следите, чтобы трубопровод был тщательно заизолирован. Это может быть стекловата или минераловатная плита.
Утеплитель для трубопровода
Прежде чем начать работу, необходимо:
- Прежде всего промойте внутреннюю часть гидрооборудования. Для промывки подойдет антифриз.
- Не забываем про уплотнители для гидропомпы.
Для процедуры охлаждения необходимо:
- Вентиль выпуска обязательно закройте.
- Трубопроводный вентиль наполовину откройте.
- Вентиль всасывания обязательно открывайте.
- Охлаждайте приспособление до тех пор, пока не выйдут все до – единого пары.
В видео сравнивают центробежный и вихревой насосы
Возможные неисправности центробежных насосов и способы устранения
- В магистраль попал воздух. Это очень плохо, так как останавливается функционирование гидрооборудования. Вы можете заметить излишний гул в работе гидрооснашения. Если возникли утечки или разрыв герметичности, нужно все герметично закрыть, и заменить уплотнители.
- Снизилось качество всасывания. Причиной этому может быть наличие посторонних предметов в гидрооборудовании или наличие мусора в очищающем фильтре. Произведите процедуру очистки.
- Некоторые атрибуты гидрооснащения износились. В таких случаях произведите тщательную ревизию гидроагрегата, выявите детали, которые пришли в негодность, и замените их на новые.
- Сломался привод гидроаппарата. Возможно, перегорели предохранители. Еще может быть замыкание в электрической сети. В любом случае, проблему нужно выявить, и устранить. Желательно все, что касается электрики, устранять при помощи профессионального мастера. Любая ошибка может стоит здоровья или жизни неопытному пользователю.
Схематическое изображение конструкции центробежного гидрооборудования
Очередной причиной может быть нарушение вентиляции. Прочистите все загрязненные каналы, и проверьте вентиляцию заново.
Убедитесь в том, что на гидрооборудовании нет никаких механических повреждений, которые препятствуют нормальной работе.
В видео рассказывают о том, что такое центробежный насос и как он работает
Коротко о главном
Инструкция по эксплуатации насосного оборудования обязательна для изучения, особенно, если дело касается промышленного гидроагрегата. Руководство по эксплуатации насоса подразумевает и технику безопасности, и критерии к использованию, и техническому обслуживанию. Бытовые гидрооснащения тоже имеют свои нюансы по эксплуатации, однако их в разы меньше, чем у индустриальных. Там дело касается большого количества людей, работающих на предприятии, и самого предприятия. Поэтому, любые, даже самые маленькие ошибки там недопустимы. Не важно: бытовым вы гидрооборудованием пользуетесь, или индустриальным – инструкцией пренебрегать нельзя.
А вы хорошо изучаете инструкцию, когда приобретаете водяной насос или любую другую технику? Помогают вам знания техники безопасности и правила эксплуатации?
Автор
Поляков Сергей Специальность: Инженер
Все статьи
Поделиться
Поделиться
Инструкция по обслуживанию центробежных насосов
Инструкция по обслуживанию центробежных насосов
1. Общая часть.
1.1. Ответственным за эксплуатацию центробежных насосов является механик (мастер) цеха.
1.2. Ответственным за своевременный и качественный ремонт, согласно графика планово-предупредительного ремонта и заполнение журнала наработки часов является механик цеха.
1.3. Ответственным за эксплуатацию центробежных насосов в сменах является оператор.
1.4. На все центробежные насосы должны быть заведены по установленной форме паспорта, журналы ремонта, эксплуатации и наработки часов, график ППР и план помещения с нанесением на нем насосов и трубопроводов.
1.5. Всем центробежным насосам должен быть присвоен порядковый номер. Номер наносится яркой, несмываемой краской на корпус насоса и эл.двигатель, а также у пускового устройства насоса.
1.6. К обслуживанию насосов допускаются лица прошедшие курс обучения и сдавшие экзамен.
2. Подготовка к пуску.
2.1. Насосы содержат в чистоте и исправности. Перед пуском убедиться в отсутствии посторонних предметов на насосе и эл.двигателе. Проверить наличие заземления эл.двигателя, исправность манометров.
2.2. Проверить, нет ли «заеданий» в насосе (проверяется проворачиванием вала за муфту).
2.3. Проверить, хорошо ли набит сальник.
2.4. Проверить наличие и крепление ограждений муфты и вентилятора эл. двигателя.
3. Пуск насоса.
3.1. Закрыть задвижку на нагнетательном трубопроводе.
3.2. Открыть задвижку на приемном трубопроводе.
3.3. Включить эл.двигатель и убедиться в правильном направлении вращения вала.
3.4. После того как на манометре от нагнетательной линии насоса поднимается давление,
медленно открыть задвижку на нагнетательном трубопроводе.
Примечание: Во избежание перегрева насоса нельзя долго (более пяти минут) работать при закрытой задвижке на нагнетательном трубопроводе.
4. Работа насоса.
4.1. Во время работы насоса следить за температурой подшипников и за температурой эл.двигателя.
4.2. Следить за состоянием сальника (сальник в нормальном режиме не должен пропускать более 10-15 капель в минуту).
4.3. Следить за показаниями манометров.
4.4. Насос остановить, если:
а) температура эл.двигателя превышает 80 С;
б) наблюдается значительное превышение температуры корпуса насоса по сравнению с температурой перекачиваемой жидкости;
в) температура подшипников превышает 70 С;
г) значительная утечка жидкости через сальник;
д) появление дыма из сальника или эл. двигателя;
е) повышение шума и вибрации в насосе, муфте сцепления и эл.двигателе;
ж) значительное падение давления при закрытой задвижке на нагнетательном трубопроводе.
5. Остановка насоса.
5.1. Закрыть задвижку на нагнетательном трубопроводе насоса.
5.2. Выключить эл.двигатель.
5.3. В неотапливаемом помещении в холодное время года слить воду из корпуса насоса и трубопроводов.
6. Запрещается.
6.1. Работа насоса при отсутствии ограждения соединительной муфты и вентилятора эл.двигателя.
6.2. При отсутствии заземления эл.двигателя.
6.3. При неисправном сальнике насоса.
6.4. При неисправных манометрах.
6.5. Производить уборку и подтягивать сальник на работающем насосе.
О всех неисправностях насоса ставить в известность механика и записывать в журнале
«Прием и сдача смены».
Разработал
Bierbrauset, Wein selber machen & Sets онлайн • Brouwland
Machen Sie Ihren eigenen Geschmack, wir helfen Ihnen auf die Sprünge!
BROUWLAND ist Europas spezialisiertester Lieferant für Winzer, Brauer und Brenner, sowohl für den Hobbyals auch für den Profibereich.
Entdecken Sie unser Angebot keyboard_arrow_right Информационный бюллетень клавиатура_стрелка_право
Искусство ферментации: приготовление собственного чайного гриба становится проще простого.
Köstlicher Käse, Joghurt oder Magerquark – Leicht selbst gemacht!
Zeit für einen Аперитив! Genießen Sie Ihre eigenen hausgemachten Spirituosen und Cocktails.
Бестселлер
Больше запросов keyboard_arrow_rightБрюферм 057.076.2
Прейс 21,99 € (включая MwSt.)
check_circle Светлое пиво
- Бестселлер
ГроулерВеркс 058.710.5
Прейс €259,- (включая MwSt. )
check_circle Светлое пиво
- Бестселлер
Брюферм 058.080.9
Прейс 99,99 € (включая MwSt.)
check_circle Светлое пиво
- Бестселлер
Брюферм 058.210.6
Прейс €119,99 (включая MwSt.)
check_circle Светлое пиво
- Бестселлер
Брюферм 110. 051.0
Прейс €49,99 (включая MwSt.)
check_circle Auf Lager
- Бестселлер
Брюферм 020.042.8
Прейс €15,99 (включая MwSt.)
check_circle Светлое пиво
- Бестселлер
Брюферм 020.151.7
Прейс 44,99 € (включая MwSt. )
check_circle Светлое пиво
- Бестселлер
Химипро 004.061.8
Прейс 7,99 € (включая MwSt.)
check_circle Auf Lager
local_offer 5% Rabatt ab 2 Штук.
- Бестселлер
Брюферм 057.002.6
Прейс €499,99 (включая MwSt. )
check_circle Светлое пиво
- Бестселлер
Брюферм 013.118.5
Прейс €49,99 (включая MwSt.)
check_circle Auf Lager
- Бестселлер
Брюферм 056.086.2
Прейс 16,50 € (включая MwSt.)
check_circle Светлое пиво
- Бестселлер
Химипро 004. 400.500
Прейс 12,99 € (включая MwSt.)
check_circle Auf Lager
local_offer 5% Rabatt ab 2 Штук.
- Бестселлер
Брюферм 057.020.20
Прейс €59,99 (включая MwSt.)
check_circle Светлое пиво
- Бестселлер
Брюферм 058. 022.4ПС
Прейс €99,99 (включая MwSt.)
Nicht auf Lager
ошибка Erwartetes Verfügbarkeitsdatum: 14-05-2023
- Бестселлер
013.270.4
013.270.4
Прейс €119,99 (включая MwSt.)
check_circle Auf Lager
local_offer 5% Rabatt ab 3 Штук.
- Бестселлер
Брюферм 007. 009.33
Прейс €4,99 (включая MwSt.)
check_circle Auf Lager
local_offer 5% Rabatt ab 3 Штук.
- Бестселлер
Брюферм 056.083.9
Прейс 16,50 € (включая MwSt.)
Nicht auf Lager
ошибка Erwartetes Verfügbarkeitsdatum: 12-05-2023
- Бестселлер
Брюферм 110. 029.6
Прейс €139,99 (включая MwSt.)
check_circle Светлое пиво
- Бестселлер
Брюферм 057.089.5
Прейс €199,99 (включая MwSt.)
check_circle Auf Lager
- Бестселлер
Сварной монах 057.700.30
Прейс €449,- (включая MwSt. )
check_circle Светлое пиво
- Бестселлер
Mehr anzeigen keyboard_arrow_right
Abonnieren Sie unseren Информационный бюллетень
Möchten Sie informiert bleiben? Abonnieren Sie unseren Информационный бюллетень для новых обновлений.
Абоньерен
руководств (IOM) | Грисволд
Руководства (IOM) | Грисволд
Griswold Products
Надежная продукция с высочайшими характеристиками
Наш опыт, накопленный за более чем 70 лет, свидетельствует о нашей приверженности поставке качественных центробежных насосов.
Посмотреть наши продукты
Griswold Markets
Непревзойденные технические возможности
Компания Griswold преодолевает уникальные операционные трудности для приложений самым безопасным, эффективным и прибыльным способом.
