ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТШЛ-20-I У2

Москва:
+7 (499) 237-35-78
Режим работы:
Пн-Пт, с 9 до 17
E-mail:
[email protected]

По всем интересующим Вас вопросам:

Код товара:

134-271-5271

Наличие:

Уточняйте у менеджера

Цена с НДС:

По запросу

0

  •  Описание

Трансформатор ТШЛ-20-I предназначен для встраивания в токопроводына номинальное напряжение до 20 кВ и является комплектующим изделием.Трансформатор ТШЛ-20-I предназначен для передачи сигнала измерительнойинформации измерительным приборам и устройствам защиты и управления,для изолирования цепей вторичных соединений от высокого напряженияв электрических установках переменного тока частоты 50 или 60 Гц.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.Трансформаторы изготавливаются в исполнении “УХЛ” и “Т” категорииразмещения 2 по ГОСТ 15150.

Условия работы:

  • высота над уровнем моря не более 1000 м –
  • температура окружающей среды: при эксплуатации –от минус 45 С до плюс 70 С-
  • окружающая среда невзрывоопасная, не содержащаяпыли, химически активных газов и паров в концентрациях, разрушающихпокрытия металлов и изоляцию-
  • рабочее положение – любое.

Технические характеристики:

Номинальное напряжение, кВ

20

Наибольшее рабочее напряжение, кВ

24

Номинальная частота переменного тока, Гц

50 или 60

Номинальный первичный ток, А

6000- 8000- 10000- 12000- 14000- 15000- 16000-18000

Номинальный вторичный ток, А

1- 5

Число вторичных обмоток

2

Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты

0,2- 0,2S- 0,5- 0,5S- 5Р- 10Р
5Р- 10Р

Номинальная вторичная нагрузка при
коэффициенте мощности cos j= 0,8, В-А:
вторичной обмотки для измерений
вторичных обмоток для защиты класса точности 5Р
вторичных обмоток для защиты класса точности 10Р

30
*
30

Номинальная предельная кратность вторичных
обмоток для защиты, не менее:
для класса точности 10Р при номинальных
первичных токах, А:
6000
8000
10000- 12000- 14000- 15000- 16000- 18000
для класса точности 5Р при номинальных
первичных токах, А:
6000- 8000- 10000
12000- 14000- 15000- 16000- 18000



16
14
12

20
*

Трехсекундный ток термической стойкости, кА:
при номинальных первичных токах, А:
6000- 8000- 10000
12000- 14000- 15000- 16000- 18000

120
190

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

65
125

*) значение уточняется в заказе


Габаритные размеры:

Номинальный первичный ток, А

Размеры, мм

Мас-са,
кг, max

D, мм

D1, мм

D2, мм

H, мм

h2, мм

h, мм

L, мм

b1, мм

b2, мм

6000- 8000-10000

520

300

351

420

180

25

350

140

180

105

12000

680

430

481

390

150

35390

150

190

132

14000- 15000- 16000- 18000

830

555

606

450178



Чертеж:

Варианты обозначения:трансформатор ТШЛ20, ТШЛ20-I, ТШЛ20-1, ТШЛ-20-1

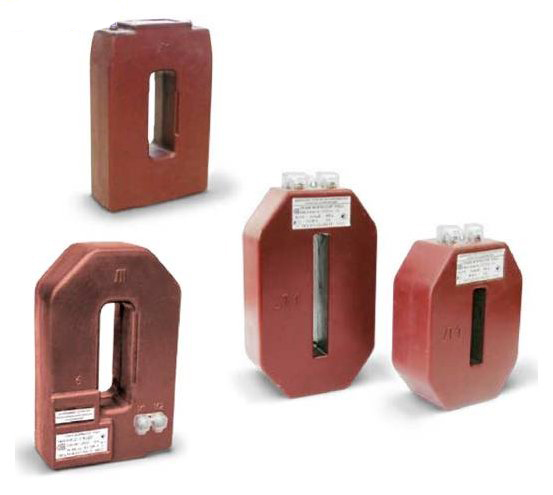

Трансформаторы ТШЛ-10 – расшифровка, содержание драгметаллов, характеристики, справочник, схема, габариты, чертеж

Трансформаторы предназначены для питания цепей измерения, защиты и управления, для изолирования цепей вторичного тока от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ. Трансформаторы применяются для встраивания в закрытые шинопроводы (ТШЛ-10, ТШЛП-10), комплектные распределительные устройства (ТШЛК-10, ТШЛПК-10), а также для встраивания в закрытые шинопроводы и комплектные распределительные устройства с круглой шиной (ТШЛ-10-I).

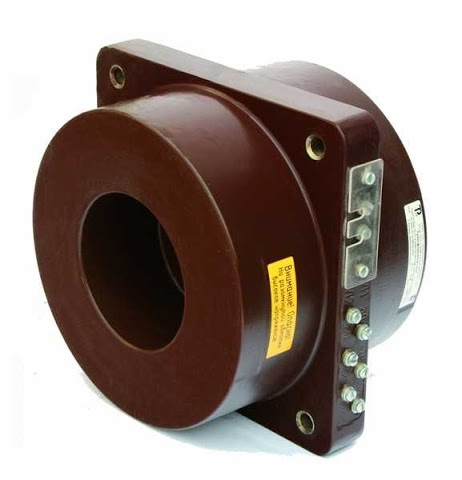

Особенности шинных трансформаторов тока ТШЛ-10

  • Трансформаторы применяются для встраивания в закрытые шинопроводы (ТШЛ-10, ТШЛП-10), комплектные распределительные устройства (ТШЛК-10, ТШЛПК-10), а также для встраивания в закрытые шинопроводы и комплектные распределительные устройства с круглой шиной (ТШЛ-10-I).
  • ТШЛ-10 предназначены для работы в следующих условиях:
    • Климатическое исполнение «У, Т» категории размещения 3 по ГОСТ 15150.
    • При верхнем значении рабочей температуры воздуха с учетом повышения температуры воздуха внутри КРУ или в шинопроводе 70°C.
    • Высота установки над уровнем моря не более 1000 м.
    • Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.
  • Трансформаторы ТШЛ-10 комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
  • Обязательно соединение шины с контактом трансформатора, имеющим маркировку «Ш».
  • Рабочее положение изделий: на токи 600-5000 А — любое, на токи 8000-10000 А — вертикальное.

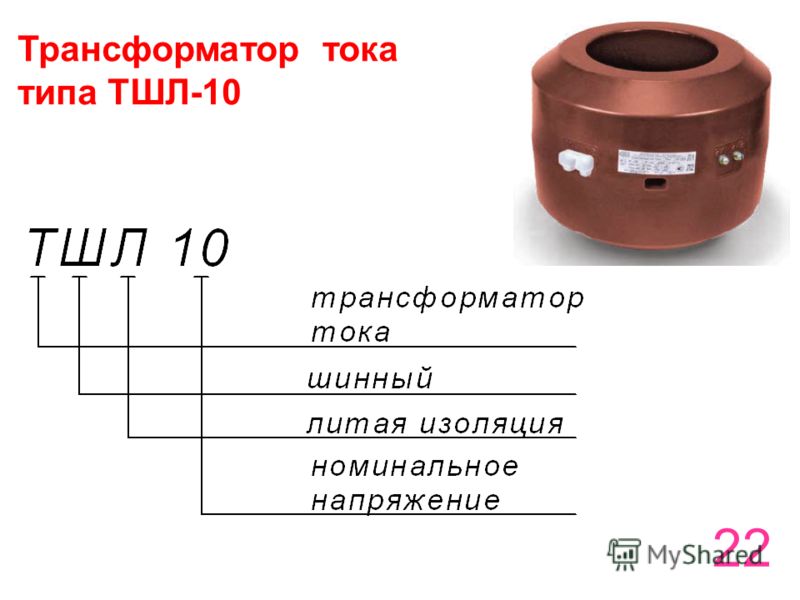

Расшифровка ТШЛ-10

ТШЛ-10-1000 Т3:
Т — трансформатор тока;
Ш — шинный;
Л — исполнение трансформатора с литой изоляцией;
10 — номинальное напряжение, кВ;
1000 — номинальный первичный ток, А;
Т3 — климатическое исполнение У, Т и категория размещения.

Технические характеристики трансформаторов ТШЛ-10

Наименование параметра Значение
Номинальное напряжение, кВ 10 или 11*
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60*
Номинальный первичный ток, А:
ТШЛП-10; ТШЛПК-10; ТШЛП-10-1; ТШЛПК-10-1 1000; 1500; 2000
ТШЛ-10; ТШЛК-10; ТШЛ-10-1; ТШЛК-10-1 2000; 3000; 4000; 5000
Номинальный вторичный ток, А 1; 5
Количество вторичных обмоток, шт. 2; 3**
Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты 0,2S; 0,2; 0,5S; 0,5 5Р; 10Р
Номинальная вторичная нагрузка, В·А: вторичной обмотки для измерений 1; 2; 2,5 3; 5; 10; 15; 20; 25; 30; 50 (20) ***
при cos φ = 1 при cos φ = 0,8 (нагрузка индуктивно-активная)
вторичной обмотки для защиты
при cos φ = 0,8 (нагрузка индуктивно-активная) 3; 5; 10; 15; 20; 25; 30; 50 (30) ***
Кратность трехсекундного тока термической стойкости 35
Номинальная предельная кратность вторичной обмотки для защиты, не менее 25
Номинальный коэффициент безопасности обмотки для измерений, не более, при классе точности и номинальном первичном токе:		 26
ТШЛП-10 и ТШЛПК-10 ТШЛП-10-1 и ТШЛПК-10-1 0,5 1000 А
1500 А 32
0,2; 0,5S; 0,5 2000 А 35
0,2S; 0,2; 0,5S 1000 А 10
1500 А 15
0,2S 2000 А 14
ТШЛ-10 и ТШЛК-10 ТШЛ-10-1 и ТШЛК-10-1 0,5 2000 А 27
0,2; 0,5S; 0,5 3000 А 30
4000 А 31
5000 А 27
0,2S; 0,2; 0,5S 2000 А 11
0,2S 3000 А 12
4000; 5000 А 11

Возможно изготовление трансформаторов с параметрами отличными от номинальных.
* Только для поставок на экспорт.
** Возможно изготовление трехобмоточного (ТШЛП-10-3; ТШЛ-10-3 и т.д., см. рис.4), параметры согласовываются при заказе.
*** В соответствии с заказом, в скобках указаны стандартные вторичные нагрузки.
Возможно изготовление трансформаторов на номинальный первичный ток 1000 и 1500 А в габарите ТШЛ-10, ТШЛК-10; ТШЛ-10-1; ТШЛК-10-1 параметры согласовываются при заказе.

Габаритные размеры ТШЛ-10

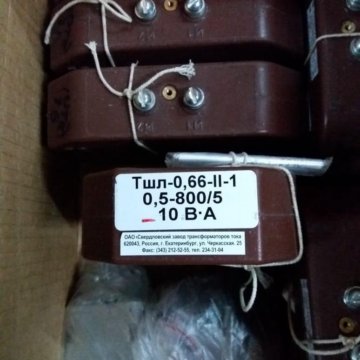

Характеристики трансформатора ТШЛ-0,66

Трансформатор тока ТШЛ-10-1 >> недорого купить

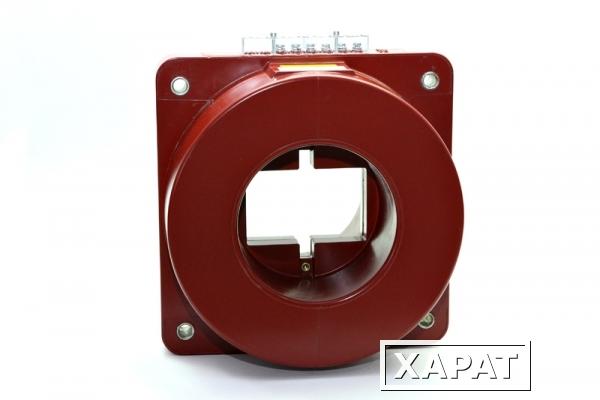

Трансформатор тока ТШЛ-10-1

(ТШЛ101, ТШЛ 10 1, ТШЛ-101, ТШЛ 101, ТШЛ10-1, ТШЛ10 1, ТШЛ-10-И)



Трансформатор тока ТШЛ-10-1 предназначен для передачи сигналов измерительных приборов, измерительных приборов, цепей защиты, автоматики, сигнализации и управления для развязки вторичных соединений высоковольтных электрических сетей переменного тока частотой 50Гц.

Технические характеристики прибора Трансформаторы тока ТШЛ-10-1:

Количество вторичных обмоток – 2;

Номинальное напряжение – 10кВ или 11кВ;

Максимальное рабочее напряжение устройства КТ ТШЛ-10-1 – 12кВ;

Номинальная частота переменного тока – 50 Гц;

Устройство номинального вторичного тока КТ ТШЛ-10-1 – 5А;

Номинальный первичный ток – 1000А, 2000А, 3000А, 4000А;

Класс точности прибора Трансформатор тока ТШЛ-10-1:

– Вторичная обмотка для измерения – 0,5; 0,5 С, 0,2; 0,2 с;

– Вторичная защита – 5П, 10П;

Номинальный вторичный Трансформатор тока Нагрузочное устройство ТШЛ-10-1 с коэффициентом мощности:

– Cos φ=1 – вторичная обмотка для измерения – А·1В, 2В·А·2,5 А;

– Cos φ = 0,8 – вторичная обмотка для измерения – 3 В·А·А 5 В, 10 В·А·А 15В, 20В·А;

– Cos φ = 0,8 – вторичная защита – 3 В · А · А 5В, 10В · А · А 15В, 20В · А · А 25 В, 30 В · А;

Номинальный запас прочности приборов для измерения обмотки – 10-35;

Устройство теплового тока кратность три секунды КТ ТШЛ-10-1 – 35;

Коэффициент номинального тока вторичной обмотки по защите – не менее 25;

Вид вторичной обмотки и вторичной нагрузки Трансформатор тока Блок ТШЛ-10-1 в классах точности приведены в таблице 1;



Таблица 1 Тип вторичной обмотки и вторичное нагрузочное устройство КТ ТШЛ-10-1 в классах точности



Тип вторичной обмотки

Вторичная нагрузка класса точности

1

3 квартал

Измерение

30 В · А

50 В · А

Защитный

60 В · А

· А 75В



Расчетное значение сопротивления вторичной обмотки устройства КТ ТШЛ-10-1 постоянного тока приведены в таблице 2;



Таблица 2 Расчетные значения сопротивления устройства вторичной обмотки КТ ТШЛ-10-1 ДК



Номинальный ток аппарата ТШЛ СТ-10-1

Количество вторичных обмоток

Сопротивление обмоток постоянному току

1000А

№ 1

#2

0,21 Ом

2000А

№ 1

#2

0,36 Ом

3000А

№ 1

#2

0,54 Ом

4000А

№ 1

#2

0,75 Ом

5000А

№ 1

#2

0,99 Ом



Прибор Трансформатор тока ТШЛ-10-1 для дифференциальной защиты поставляются по запросу;

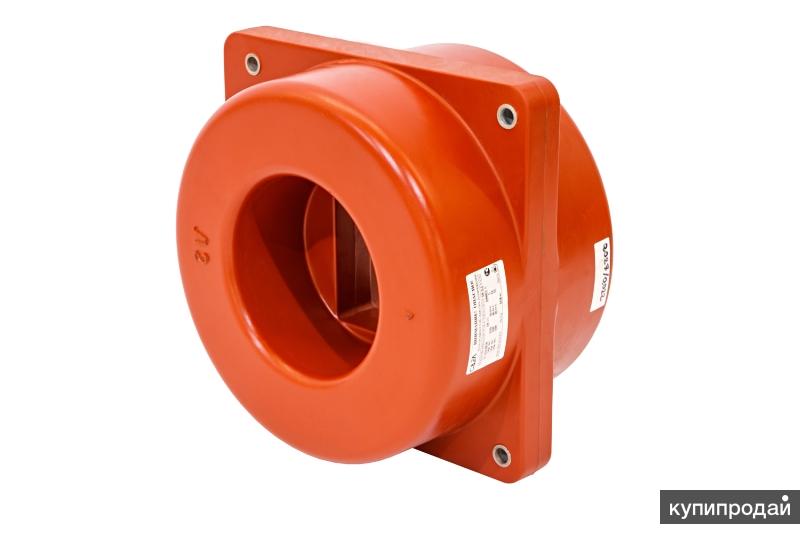

Общий вид устройства показан на рисунке 1;



Рисунок 1: Общий вид прибора Трансформатор тока ТШЛ-10-1





Габаритные размеры и масса прибора СТ ТШЛ-10-1 приведены в таблице 3;



Таблица 3 Габаритные размеры и масса прибора КТ ТШЛ-10-1



Размеры.

Вес

Б

С

Д

д

[]-а]

Л

В1

ч

–

–

350

175

181 мм

29 мм

18 мм

20 мм

52 кг



Трансформаторы изготавливаются в климатическом исполнении «УТ» и предназначены для эксплуатации в закрытых помещениях:

Высота над уровнем моря – не более 1000 м.

– Температура окружающей среды – от -50°С до +70°С;

– Окружающая среда взрывоопасная, без пыли, реактивных газов и паров в концентрациях, разрушающих металл и изоляцию;

– Рабочее положение – любое;

– Устройства, предназначенные для использования в электроустановках, подверженных грозовым перенапряжениям при обычных мерах громозащиты;

– Литье внутреннее теплоизоляционное, класса нагревостойкости “В” и класса горючести FH (PG) 1;

– Приборы сейсмостойкие при воздействии землетрясения силой 8 баллов по МСК-64 на уровне объекта над уровнем земли до 70м;

– Приборы, предназначенные для реализации в АС, с классом безопасности по 3Н-001 НП-97 и 2 классом сейсмостойкости по НП-031-01;

– Устройства, соответствующие помехозащищенности от электромагнитных помех, к воздействию магнитного поля промышленной частоты;

– Оборудование СТ ТШЛ-10-1 удовлетворяют требованиям радиотехнической промышленности класса А, группы 1;

В трансформаторах тока допускается применение для учета вторичных обмоток классов 0,2 S и 0,5 S со значением вторичной нагрузки менее 25% от номинальной;

Минимальная масса для устройства Трансформатор тока Обмотки ТШЛ-10-1 Класс точности 0,2 S и 0,5 S – 1Б·А;

В паспорте на трансформаторы тока с вторичными обмотками для учета классов точности 0,2 S и 0,5 S указываются измеренный ток и угловая погрешность при номинальной вторичной нагрузке 1В·А;

Трансформаторы комплектуются защитной прозрачной крышкой для раздельной пломбировки вторичных выводов;

Обязательно подсоедините к клемме шины трансформатора с маркировкой «W»!

Изготовитель гарантирует, что качество прибора с трансформатором тока ТШЛ-10-1 техническими требованиями технических условий при условии соблюдения потребителем условий хранения, транспортирования, монтажа, эксплуатации и его указанной эксплуатационной документацией.
