ОВЕН ДТСХХ5М.И. Технические характеристики
Технические характеристики
Номинальное значение напряжения питания (постоянного тока) | 24 В |
Диапазон допустимых напряжений питания (постоянного тока) | 12…36 В |
Максимальная мощность, потребляемая преобразователем | 0,8 Вт |
Диапазон выходного тока преобразователя | 4…20 мА |
Вид зависимости «ток от температуры» | линейная |
Нелинейность преобразования, не хуже | ±0,2 % |
Разрядность цифро-аналогового преобразователя, не менее | 12 бит |
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более | 30 |
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более | 100 |
Номинальное значение сопротивления нагрузки | 500 Ом ±5 % |
Максимальное допустимое сопротивление нагрузки | 1250 Ом |
Пульсации выходного сигнала | 0,6 % |
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более | 30 мин |
Показатель тепловой инерции, не более | 20. |
Материал защитной арматуры | сталь 12Х18Н10Т |
AISI 316 – для ДТС305М CLAMP | |
Степень защиты | IP54 |
IP65 – для датчиков с металлической головкой | |
IP67 – для ДТС305М CLAMP | |
Параметры CLAMP | DN 25, DN 32, DN 40 (50,5 мм) DN 50 (64 мм) Давление измеряемой среды – не более 1,6 МПа |
Средний срок службы | не менее 10 лет |
Модификации
Чертежи, схемы, модели
Документация
Сопутствующие товары
Статьи
Новости
Сопутствующие товары
Задать вопрос специалисту
Технический вопросПредложения/замечания по сайтуДругое
E-mail*
Компания
Телефон
Cообщение*
Добавить файлы
Опросный лист для выбора датчика температуры

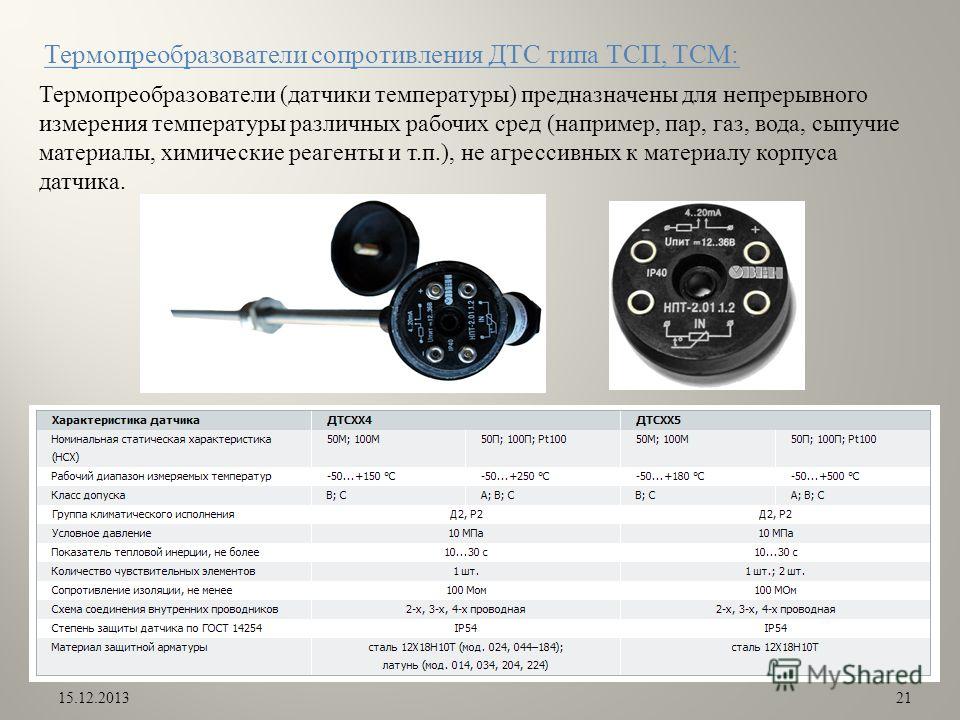

Термопреобразователи сопротивления ДТС типа ТСП, ТСМ
Технические характеристики
Технические характеристики датчиков температуры ОВЕН ДТС и ОВЕН ДТП
Характеристики |
ОВЕН ДТС |
ОВЕН ДТП |
||||||||||
ДТСХХ4 |
ДТСХХ5 |
ДТПКХХ4 |
ДТПLXX4 |
ДТПКХХ5 |
ДТПLXX5 |
|||||||
Номинальная статическая характеристика (НСХ) |
50М 100М |
50П 100П Pt100 |
50М 100М |
50П 100П Pt100 |
К (ХА)
|
L (ХК)
|
К (ХА)
|
L (ХК)
|
||||
Диапазон измеряемых температур, °C * |
–50…+150 |
–50…+250 |
–50…+180 |
–50…+500 |
-40…+400 |
-40…+1100 |
-40…+600 |
|||||
Класс допуска |
А; В; С |
А; В; С |
А; В; С |
А; В; С |
2 |
2 |
||||||
Условное давление |
10 МПа |
|||||||||||
Показатель тепловой инерции |
не более 10…30 с |
не более 10…30 с |
с изолированным рабочим спаем – не более 20 с с неизолированным рабочим спаем – не более 10 с |
с изолированным рабочим спаем – не более 60 с с неизолированным рабочим спаем – не более 10 с до 130 с – для ТП в защитной арматуре из керамики |
||||||||
Сопротивление изоляции |
Не менее 100 МОм |
|||||||||||
Количество чувствительных элементов |
1 шт. 2 шт. |
1 шт. |
1 шт.; 2 шт. |
|||||||||
Схема внутренних соединений проводников |
2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная |
2 – двухпроводная |
||||||||||
Исполнение сенсора относительно корпуса |
изолированный |
изолированный неизолированный |
||||||||||
Длина кабельного вывода |
0,2 м – стандарт до 20 м – по заказу |
- |
0,2 м – стандарт до 20 м – по заказу |
- |
||||||||
Диаметр термоэлектрода, мм |
– |
0,5 0,7 |
0,5 0,7 1,2 3,2 |
|||||||||
Исполнение коммутационной головки |
– |
пластмассовая, металлическая |
– |
пластмассовая,
|
||||||||
Тип резьбового штуцера |
Метрическая резьба, трубная резьба |
|||||||||||
Встроенный нормирующий преобразователь (НП) в 4…20 мА |
- |
со встроенным НП, без НП |
- |
со встроенным НП, без НП |
||||||||
Материал защитной арматуры |
сталь 12Х18Н10Т латунь |
сталь 12Х18Н10Т |
сталь 12Х18Н10Т латунь |
сталь 12Х18Н10Т сталь 08Х20Н14С2 сталь 15Х25Т сталь ХН45Ю керамика МКРц |
сталь 12Х18Н10Т |
|||||||
Степень защиты |
IP54 |
* Диапазон измерения температур указан для термометров сопротивления класса допуска В.
Конструктивные исполнения термометров сопротивления типа ДТС с кабельным выводом (модели ХХ4)
Конструктивные исполнения термометров сопротивления типа ДТС с кабельным выводом (модели ХХ4)
Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
| 014 | D=5 мм | латунь | 20 |
024 | D=8 мм | сталь 12Х18Н10Т | 30 | |
| 034 | D=5 мм, M=8х1 мм | латунь | 20 |
044 | D=8 мм, M=12х1,5 мм | сталь 12Х18Н10Т | 30 | |
| 054 | D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм | сталь 12Х18Н10Т | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800,1000 |
064 | D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм | |||
074 | D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм | |||
194 | D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм | |||
остальное см. | 084 | D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм | ||
| 094 | D=6 мм, D1=13 мм | ||
104 | D=8 мм, D1=18 мм | |||
114 | D=10 мм, D1=18 мм | |||
| 124 | D=6 мм, M=16х1,5 мм**, S=17 мм | 60, 80, 120, 160, 200, 250, 320, 400, 500 | |
134 | D=8 мм, M=20х1,5 мм**, S=22 мм | |||
144 | D=10 мм, M=20х1,5 мм**, S=22 мм | |||
остальное см. | 154 | D=10 мм, M=20х1,5 мм**, S=22 мм | ||
| 164*** | D=4 мм, D1=10 мм | 60, 80, 100, 120, 160, 200, 250, 320 | |
174 | D=5 мм, D1=10 мм | |||
184 | D=6 мм, D1=10 мм | |||
| 204 | M=10х1 мм, S=14 мм | латунь | 40, 65 |
| 224 | Датчик накладной на трубопровод диаметром от 20 до 200 мм. Крепится на трубопровод с помощью
кабельного хомута. | латунь | 43 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Изготавливаем только Pt00.
Обозначение при заказе
Пример обозначения при заказе:
ОВЕН ДТС054-50М.В3.60/1.Ех-Т4
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 60 мм, длина кабельного вывода 1 м, во взрывозащищенном исполнении, температурный класс Т4 (температура контролируемой среды до 130 °С).
Конструктивные исполнения термометров сопротивления типа ДТС с коммутационной головкой (модели ХХ5)
Конструктивные исполнения термометров сопротивления типа ДТС с коммутационной головкой (модели ХХ5)
Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
| 015 | D=8 мм | сталь 12Х18Н10Т | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
025 | D=10 мм | |||
| 035 | D=8 мм, M=20х1,5 мм**, S=22 мм | ||
045 | D=10 мм, M=20х1,5 мм**, S=22 мм | |||
145 | D=6 мм, M=20х1,5 мм**, S=22 мм | |||
остальное см.
| 055 | D=10 мм, M=20х1,5 мм**, S=22 мм | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
| 065 | D=8 мм, M=20х1,5 мм**, S=27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
075 | D=10 мм, M=20х1,5 мм**, S=27 мм | |||
085 | D=10 мм, M=27х2 мм**, S=32 мм | |||
| 095 | D=10 мм, M=20х1,5 мм**, S=22 мм | ||
| 105 | D=8 мм, M=20х1,5 мм**, S=27 мм | ||
| 125 | D=6 мм
(-50. | 60, 80, 100 |
* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчиков с трубной резьбой.
Конструктивное исполнение коммутационной головки для ДТС и ДТП
Конструктивное исполнение головки |
(стандартное исполнение) |
(увеличенная) |
Пластмассовая |
|
|
Металлическая |
|
Обозначение при заказе
Примечание:
Датчики с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения. Конструктивное исполнение головок – см. таблицу
Пример обозначения при заказе:
ОВЕН ДТС045-100М.В3.120.МГ
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 120 мм, металлическая коммутационная головка.
Пример обозначения при заказе:
ОВЕН ДТС125-100М.В2.80
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель 125, класс допуска В, с двухпроводной схемой соединений, длина погружаемой части 80 мм.
Обозначения при заказе (модели ХХ4)
Пример обозначения при заказе:
ОВЕН ДТС054-50М. В3.60/1.Ех-Т4
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 60 мм, длина кабельного вывода 1 м, во взрывозащищенном исполнении, температурный класс Т4 (температура контролируемой среды до 130 °С).
Обозначения при заказе (модели ХХ5)
Примечание:
Датчики с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения. Конструктивное исполнение головок – см. таблицу
Пример обозначения при заказе:
ОВЕН ДТС045-100М.В3.120.МГ
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 120 мм, металлическая коммутационная головка.
Пример обозначения при заказе:
ОВЕН ДТС125-100М.В2.80
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель 125, класс допуска В, с двухпроводной схемой соединений, длина погружаемой части 80 мм.
Чертежи, схемы, модели
Для корректного отображения чертежей dwg рекомендуем поместить в папку шрифтов вашей рабочей среды шрифты из архива ( скачать Fonts.zip). (Например для AutoCad: …/AutoDesk/AutoCAD…/Fonts).
- УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ (УГО)
- – УГО ЕСКД – PDF (0,04 Мб) – УГО ЕСКД – DWG (0,03 Мб)
- – УГО СПДС – PDF (0,04 Мб) – УГО СПДС – DWG (0,03 Мб)
- СХЕМЫ ПОДКЛЮЧЕНИЯ К ВХОДАМ И ВЫХОДАМ
- Простые
- ГАБАРИТНЫЙ ЧЕРТЕЖ
- Модель ДТС105
Обозначение при заказе
Обозначения при заказе (модели ХХ4)
Пример обозначения при заказе:
ОВЕН ДТС054-50М. В3.60/1.Ех-Т4
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 60 мм, длина кабельного вывода 1 м, во взрывозащищенном исполнении, температурный класс Т4 (температура контролируемой среды до 130 °С).
Обозначения при заказе (модели ХХ5)
Примечание:
Датчики с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения. Конструктивное исполнение головок – см. таблицу
Пример обозначения при заказе:
ОВЕН ДТС045-100М.В3.120.МГ
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 120 мм, металлическая коммутационная головка.
Пример обозначения при заказе:
ОВЕН ДТС125-100М.В2.80
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель 125, класс допуска В, с двухпроводной схемой соединений, длина погружаемой части 80 мм.
Модели с кабельным выводом (ХХ4) | Модели с коммутационной головкой (ХХ5) | Датчики температуры ДТС3ХХХ, HVAC | Датчики температуры воздуха | Арматура |
Термопреобразователи (датчики температуры) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т. п.), неагрессивных к материалу корпуса датчика.
Модели датчиков с резьбовым креплением выпускаются в стандартном исполнении с метрической резьбой. Возможно также их изготовление с трубной резьбой по спец. заказу.
Основные критерии правильного выбора термопреобразователя
- Принцип действия термосопротивления основан на свойстве проводника изменять электрическое сопротивление с изменением температуры окружающей среды.Соответствие измеряемых температур рабочим диапазонам измерений термопреобразователей.
- Соответствие прочности корпуса датчика температуры условиям эксплуатации.
- Правильный выбор длины погружаемой части датчика и длины соединительного кабеля.
- Необходимость взрывозащищенного исполнения для работы на взрывопожароопасных участках (см. Термопреобразователи во взрывозащищенном исполнении).
Термосопротивления отличаются материалом чувствительного элемента: ТСМ – медь, ТСП – платина.
