Трансформатор ТСЗ 630/10/0,4

Оборудование

Вы здесь:
Главная
Оборудование
Трансформаторы сухие
Трансформатор ТСЗ
Трансформатор ТСЗ 630/10/0,4

Трансформаторы сухие ТСЗ 630/10/0,4 и ТСЗ 630/6/0,4 в наличии и под заказ.

Трансформаторы серии ТС(3) класса напряжения 10 кВ трехфазные сухие двухобмоточные предназначены для преобразования электроэнергии.

Сухие трансформаторы с воздушно-барьерной изоляцией имеют класс нагревостойкости H. Сухие трансформаторы можно использовать с превышением температуры 80ºС и с нагрузкой в 133% от номинальной.

Это приведет к меньшим затратам, нежели затраты, связанные с установкой дополнительного трансформатора.

Данный тип трансформаторов не поддерживает горения и не выделяет токсичного дыма или опасных частиц.

Благодаря использованию сухих трансформаторов с воздушно-барьерной изоляцией можно сократить потери, связанные с передачей электроэнергии, т.к. эти трансформаторы можно размещать рядом с источниками их нагрузки.

Класс нагревостойкости обмоток – H, класс пожаробезопасности – F 1, климатическое исполнение – С 2 и воздействие окружающей среды – Е 2. Гарантийный срок эксплуатации – 2 года, а срок службы – не менее 25 лет.

Трансформаторы соответствуют требованиям ГОСТ 11677-85.
Режим работы – длительный.
Температура окр. среды от -45С до +40С.
Относительная влажность воздуха не более 80% при 250С.
Номинальное частота – 50 Гц.
Схема и группа соединений обмоток Д/Ун-11, У/Ун-0.
Степень защиты IР00 (IP 21) по ГОСТ 14234.
Рабочее положение трансформатора в пространстве вертикальное.

В СТРУКТУРЕ УСЛОВНОГО ОБОЗНАЧЕНИЯ ТРАНСФОРМАТОРОВ ТС(3)-Х УЗ:

Т – Трехфазный
С(3) – Сухой (в защищенном исполнении)
X – Номинальная мощность, кВА
УЗ – Климатическое исполнение и категория
размещения

Купить трансформатор ТСЗ 630/10/0,4 или ТСЗ 630/6/0,4 мы можете оставив заявку по форме ниже:

Скачать опросный лист на трансформатор ТСЗ

Номенклатура
Технические характеристики
Сертификаты

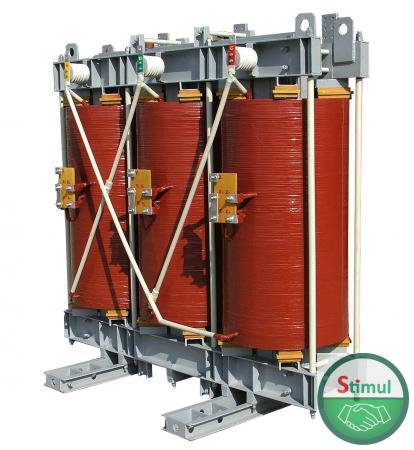

Фото продукции

Трансформатор сухой ТСЗ 25/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 25/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 40/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 40/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 63/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 63/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 100/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 100/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 160/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 160/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 250/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 250/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 400/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 400/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 630/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 630/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 1000/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 1000/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 1250/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 1250/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 1600/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 1600/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 2500/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор сухой ТСЗ 2500/10/0,4 Д/Ун-11, У/Ун-0

проверить наличие на складе

Previous Next

Тип трансформатора	Мощность, кВА	Напряжение		Напряжение короткого замыкания, %
Тип трансформатора	Мощность, кВА	ВН	НН	Напряжение короткого замыкания, %
Трансформатор ТСЗ	10	380	220	2,8
Трансформатор ТСЗ	16	380	220	3,0
Трансформатор ТСЗ	25	380	220	3,0
Трансформатор ТСЗ	40	380	220	3,0
Трансформатор ТСЗ	63	380	220	4,0
Трансформатор ТСЗ	100	380	220	3,0

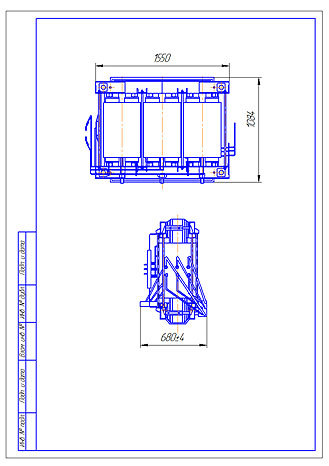

Тип трансформатора	Н, мм	L, мм	В, мм	b, мм	b1,мм	А, мм	A1, мм	Масса, кг
ТСЗ-10	593	566	376	248	208	440	350	118,2
ТСЗ-16	638	566	376	248	208	440	350	135,12
ТСЗ-25	738	566	391	254	214	440	350	177,6
ТСЗ-40	748	636	401	265	225	460	350	233,7
ТСЗ-63	768	669	421	285	245	480	400	313,6
ТСЗ-100	848	776	436	299	259	500	400	431,8

все сертификаты

фотогалерея

ТСЗ-630 в Хабаровске по низким ценам!

Трансформаторы сухие: ТСЗ-630 кВА

№	Наименование параметра	Ед. изм.	Значение параметра
Номинальный режим и общие характеристики
1.	Тип трансформатора	-	ТСЗ-630-У3
2.	Номинальная мощность	кВА	630
3.	Число фаз	-	3
4.	Частота переменного тока	Гц	50
5.	Исполнение (открытое, защищенное)	-	Защищенное
6.	Вид системы охлаждения	-	Естественная воздушная
7.	Степень защиты оболочки	-	IP21
8.	Номинальное напряжение на стороне ВН	кВ	6/10
9.	Ступени регулирования напряжения на стороне ВН	%	±2х2,5
10.	Номинальное напряжение на стороне НН	кВ	0,4
11.	Уровень изоляции (испытательное напряжение промышленной частоты)	кВ	ВН – 20; НН – 3
12.	Обозначение схемы и группы соединения обмоток	-	У/Ун-0 Д/Ун-11
13.	Климатическое исполнение и категория размещения	-	У3
14.	Класс нагревостойкости изоляции	-	Н (180 °С)
15.	Потери холостого хода на основном ответвлении	Вт	1 900
16.	Потери короткого замыкания на основном ответвлении (при t=115°С)	Вт	7 400
17.	Напряжение короткого замыкания при ном.токе	%	4,5
18.	Материал обмоток	-	Алюминий
Дополнительные данные
19.	Блок контроля температуры – цифровое температурное реле ТР-100 или БКТ-4 Датчик Pt-100 в обмотке НН фазы «В»
20.	Габариты ДШВ 1800x1000x2065мм Масса 2800кг

Обмотки трансформатора выполнены из алюминиевого провода марки АППТСД с комбинированной полиимидно-стекловолокнистой изоляцией класса нагревостойкости H с рабочей температурой 180 ˚С.

Первый слой изоляции провода выполнен из полиимидной пленки, полностью защищающей алюминиевую жилу от непосредственного соприкосновения с окружающей средой. Далее – два слоя стеклянных нитей с пропиткой и подклейкой кремнийорганическим лаком.

Обмотки проходят тройной цикл пропитки кремнийорганическим лаком КО-916 и запечки при температуре 180 ˚С.

Таким образом, достигается требуемая монолитность и механическая прочность обмоток, а так же защита от влияния окружающей среды.
