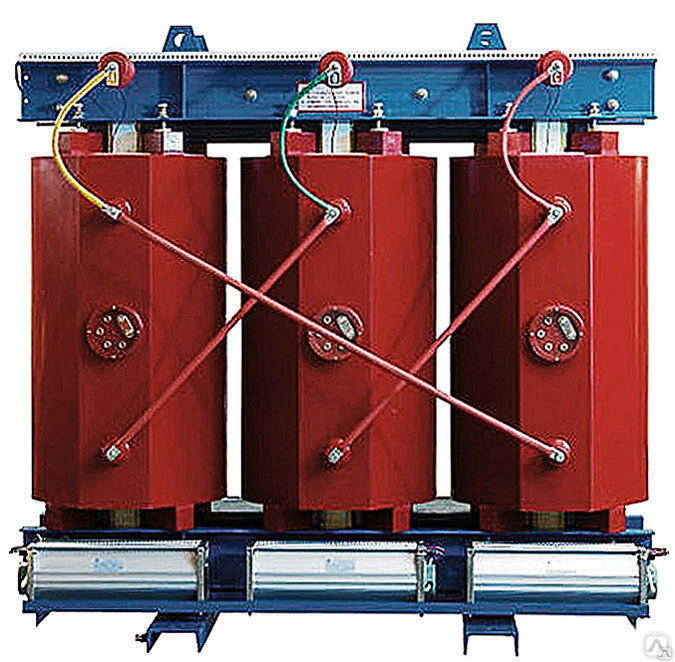

Трансформаторы силовые сухие трехфазные с геафолевой литой изоляцией (далее трансформаторы) напряжением до 10 кВ, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии переменного тока номинальной частоты 50 Гц.

Трансформаторы предназначены для работы в помещениях, в условиях умеренного климата (от плюс 40 до минус 45 °С).

Относительная влажность воздуха 75 % при 15 °С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м (до 2500 м -по заказу).

Трансформаторы ТСГЛ изготавливаются незащищенного исполнения (степень защиты IP00) с выводами ВН и НН, выполненными для подсоединения кабелем или гибкими шинами. Трансформаторы ТСЗГЛ изготавливаются с выводами ВН внутри кожуха для подсоединения кабелем, выводы НН могут располагаться внутри кожуха для подсоединения кабелем (трансформаторы с кабельным подводом ВН/НН), либо выведены на крышу трансформатора для подсоединения шинами (трансформаторы с шинными выводами НН на крыше). Трансформаторы ТСЗГШ1 и ТСЗГЛФ11 изготавливаются с выводамиНН, расположенными на боковой (узкой) стороне кожуха, выводы ВН в трансформаторах ТСЗГЛ 11 выполнены для подсоединения кабелем внутри кожуха, выводы ВН трансформаторов ТСЗГЛФ11 выведены на фланец для подсоединения шинами. Степень защиты трансформаторов ТСЗГЛ, ТСЗГл11, ТСЗГЛФ11, ТСДЗГЛ, ТСДЗГЛ11, ТСДЗГЛФ11 -IP21.

Расшифровка трансформатора ТСЗГЛ

Номенклатура ТСЗГЛ-[1]/6(10) У3:

  1. ТС – трансформатор трехфазный, сухой;
  2. З – охлаждение естественное воздушное при защищенном исполнении;
  3. ГЛ – литая эпоксидная изоляция обмоток «ГЕОФОЛЬ»;
  4. [1] – номинальная мощность, кВА;
  5. У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69

Трансформаторы комплектуются обмотками фирмы «Siemens». Класс нагревостойкости изоляции F. Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль).  Дополнительно обмотки усилены стеклотканью, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Геафоль не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.

Трансформаторы могут работать в сетях, подверженных грозовым и коммутационным перенапряжениям, имеют низкий уровень шума, имеют высокую устойчивость к токам короткого замыкания.

Трансформаторы обеспечивают полную экологическую и пожарную безопасность, могут устанавливаться в местах, требующих повышенной безопасности (метро, шахтах, кинотеатрах, жилых и общественных зданиях), в местах с повышенными требованиями к охране окружающей среды (водозаборных станциях, спортивных сооружениях, курортных зонах), на промышленных предприятиях, металлургических комбинатах, химических производствах, электростанциях в непосредственной близости от центра нагрузки, что позволяет избежать издержек, связанных со строительством подстанций. Трансформаторы обеспечивают экономию распределительных шин и кабелей низкого напряжения, уменьшают в них потери электроэнергии.

Регулирование напряжения до ±5 % ступенями по 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычек.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Для защиты от перегрева трансформаторы комплектуются цифровым реле тепловой защиты ТР-100,оборудованным интерфейсом RS-485 MODBUSRTU.

Реле ТР-100 имеет универсальное питание и может подключатся на постоянное или переменное напряжение от 24 до 260 В. Реле тепловой защиты управляется тремя датчиками температуры с характеристикой PT100, встроенными в обмотки НН. На специальные трансформаторы (для питания полупроводниковых преобразователей и др.), а также предусматривается возможность установки дополнительного датчика для контроля температуры магнитопровода. Трансформаторы ТСГЛ, ТСДГЛ (без защитного кожуха) комплектуется датчиками температуры с длиной кабелей десять метров, что позволяет перенести реле тепловой защиты или ящик управления вентиляторами для ТСДГЛ на ограждающие конструкции или другие конструкционные элементы подстанции (на расстояние до шести метров) для обеспечения его безопасного и удобного обслуживания.

Для увеличения нагрузочной способности до 30%, при систематических перегрузках, трансформаторы могут комплектоваться системой принудительного охлаждения, состоящей из ящика управления и вентиляторов охлаждения обмоток. Обозначение трансформаторов с системой принудительного охлаждения -ТСДГЛ, ТСДЗГЛ, ТСДЗГЛ11, ТСДЗГЛФ11. В связи с изменением размеров выводов НН необходимо согласовывать присоединительные размеры при заказе трансформаторов

Технические характеристики трансформаторов  ТСГЛ, ТСЗГЛ, ТСЗГЛ11, ТСЗГЛФ11, ТСДГЛ, ТСДЗГЛ, ТСДЗГЛ11, ТСДЗГЛФ11

Габаритно-установочные размеры трансформаторов ТСГЛ напряжением ВН 20 кВ

* Для трансформаторов ТС(3)ГЛ-630-1600 кВА

Положение
перемычек

напряжение ВН

3-8 3-8 3-8

+5X

3-7 3-7 3-7

+2,5%

4-7 4-7 4-7

ном

4-6 4-6 4-6

-2,5%

5-6 5-6 5-6

-5%

Габаритно-установочные размеры и масса трансформаторов ТСГЛ напряжением ВН 20 кВ

Мощность,
кВА

Номинальное напряжение первичной обмотки кВ

Размера, мм

Масса,
кг

L

B

H

L1

В1

N

630

6, 10

1590

1080

1355

940

722

980

1950

1000

1710

1185

1670

1080

855

1085

2840

1600

1890

1185

1795

1080

855

1085

4020

2500

2170

1300

2150

1080

1080

1200

5530

Вид D для трансформаторов ТСГЛ-630-1600 кВА

Вид D для трансформаторов ТСГЛ-2500 кВА

ТСГЛ, ТСЗГЛ, ТСЗГЛФ – сухие трансформаторы | Трансформаторы

  • 6кВ
  • трансформатор
  • справка
  • 10кВ

Трансформаторы силовые сухие трехфазные с геафолевой литой изоляцией серии ТСГЛ, ТСЗГЛ (с вводами ВН внутри кожуха) и ТСЗГЛФ (с вводами ВН, выведенными на фланец, расположенный на торцевой поверхности кожуха) производства Минского электротехнического завода им. В.И. Козлова напряжением до 10 кВ предназначены для работы в электрических сетях потребителей электроэнергии переменного тока номинальной частотой 50 Гц.

Трансформаторы комплектуют обмотками фирмы «Siemens». Класс нагревостойкости обмоток F.
Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль). Дополнительно обмотки усилены стеклотканью, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Геафоль не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.
Трансформаторы могут работать в сетях, подверженных грозовым и коммутационным перенапряжениям, имеют низкий уровень шума, высокую устойчивость к токам КЗ.
Трансформаторы экологически и пожаробезопасны, могут устанавливаться в местах, требующих повышенной безопасности (метро, шахтах, кинотеатрах, жилых и общественных зданиях), в местах с повышенными требованиями к охране окружающей среды (водозаборных станциях, спортивных сооружениях, курортных зонах), на промышленных предприятиях, металлургических комбинатах, химических производствах, электростанциях в непосредственной близости от центра нагрузки, что позволяет избежать издержек, связанных со строительством подстанций, обеспечивает экономию распределительных шин и кабелей низкого напряжения, уменьшает в них потери электроэнергии.

Регулирование напряжения до ±5% ступенями 2,5% осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычек.
Для защиты от перегрева трансформаторы комплектуют устройством тепловой защиты, управляемым термисторами, встроенными в обмотки НН.
Трансформаторы предназначены для работы в помещениях, в условиях умеренного климата (от +40°С до -45°С). Относительная влажность воздуха 75% при 15°С. Окружающая среда — невзрывоопасная, не содержит пыль в концентрациях, ухудшающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.
Трансформаторы ТСГЛ изготавливают со степенью защиты IP 00 (без кожуха), ТСЗГЛ и ТСЗГЛФ-1Р 21 (с кожухом).

Технические характеристики трансформаторов серий ТСГЛ, ТСЗГЛ, ТСЗГЛФ



Тип

Номинальная мощность, кВ*А

Потери мощности, Вт

Ток XX, %

Напряжение КЗ при 75°С, %, (UK)

Корректированный уровень звуковой мощности, дБ(А)

Размеры, мм

Масса, кг

XX

КЗ

L

В

Н

ТСГЛ

100

0,6

1,3

2,0

4,0

59

1250

700

900

750

ТСЗГЛ

1600

1100

1400

900

ТСГЛ

160

0,65

2,15

1,4

4,0

62

1300

710

1000

850

ТСЗГЛ

1650

1100

1500

1000

ТСГЛ

250

0,9

3,0





65

1420

770

1150

1200

ТСЗГЛ





1850

1170

1745

1500

ТСГЛ







2,5





1420

770

1300

1550

ТСЗГЛ

400

1,2

3,9



5,5

68

2050

1170

1745

1705

ТСЗГЛФ











2085

2185

1760

ТСГЛ













1520

1000

1500

1950

ТСЗГЛ

630

1,65

5,73

2,0



71

2050

1250

1970

2180

ТСЗГЛФ













2095



2170

2200

ТСГЛ













1720

1000

1700

2900

ТСЗГЛ

1000

2,15

8,4

1,5



74

2245

1250

2170

3150

ТСЗГЛФ













2295

3170

ТСГЛ









6,0; 8,0



1950

1000

1950

4600

ТСЗГЛ

1600

2,6

11,8

1,0

76

2505

1250

2380

4900

ТСЗГЛФ













2550

4920

ТСГЛ

2500

4,4

16,4

0,5



78

2000

1400

2150

5200

ТСЗГЛ



2600

1600

2400

5500
