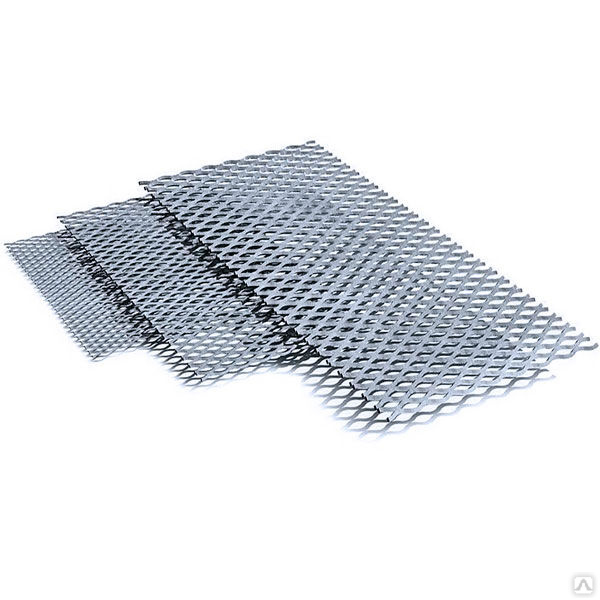

Листы стальные просечно-вытяжные ТУ 0971-001-44028369-2011
Листы стальные просечно-вытяжные ТУ 0971-001-44028369-2011 производства АО «ЕВРАЗ Маркет». Технические условия
Область применения
Настоящие технические условия распространяются на листы просечно-вытяжные (листы ПВЛ), предназначенные для различных целей в машиностроении, промышленном и гражданском строительстве (устройства настилов, площадок и ступеней маршевых лестниц в производственных зданиях и сооружениях), эксплуатируемых в районах с расчетной температурой минус 65˚С и выше.
Вл – ширина проката в состоянии поставки, равная длине заготовки просечно-вытяжного листа;
Lл – длина проката в состоянии поставки;
В – ширина заготовки, равная ширине листа;
L – длина листа, равная длине заготовки (Вл), умноженной на коэффициент удлинения К.
Геометрические параметры просечно-вытяжных листов
Среднее значение коэффициента удлинения заготовки для изготовления ступеней и настилов составляет – 1,7.
Предельные отклонения размеров просечно-вытяжных листов не должны превышать:
- 10 мм – по ширине листа;
- 25 мм – по длине листа мерной длины.
Просечно-вытяжные листы изготавливаются посредством резки проката на отдельные заготовки шириной, равной ширине необходимого просечно-вытяжного листа (В). Ячейки расположены вдоль направления волокон прокатки.
Классификация
Листы должны изготавливаться из листовой стали по ГОСТ 14637, ГОСТ 16523, марок Ст0, Ст3кп, Ст3пс, Ст3сп по ГОСТ 380 толщиной (δ) от 1 до 6 мм.
По согласованию с потребителем допускается изготовление просечно-вытяжных листов из других марок сталей по ГОСТ 380.
Просечно-вытяжные листы соответствуют утвержденным образцам-эталонам
Технические требования настоящих технических условий соответствуют ранее действовавшим ГОСТ 8706-78, ТУ 36.26.11-5-89 на листы просечновытяжные.
Характеристики листов, предназначенных для изготовления ступеней и настилов маршевых лестниц| Номер листа | Толщина заготовки, мм | Подача, Б, мм | Шаг ячейки В, мм | Толщина листа S, мм | Размер вытяжки за каждый ход штамповки А, мм | Масса 1 м2, кг |
| 406 | 4 | 6 | 90 | 12,7 | 10 | 15,7 |
| 408 | 4 | 8 | 90 | 16,1 | 16,5 | 19,24 |
| 410 | 4 | 10 | 90 | 19,2 | 16,5 | 26,52 |
| 506 | 5 | 6 | 110 | 12,9 | 19 | 17,23 |
| 508 | 5 | 8 | 110 | 16,7 | 19 | 19,30 |
| 510 | 5 | 10 | 110 | 20 | 19 | 24,41 |
| 606 | 6 | 6 | 125 | 13,2 | 22 | 20,66 |
| 608 | 6 | 8 | 125 | 17,1 | 22 | 25,41 |
| 610 | 6 | 10 | 125 | 20,7 | 22 | 30,20 |
Характеристики листов, предназначенных для изготовления огражде ний лестничных маршей, сеток, решеток и прочего
| Номер листа | Размеры, мм | Масса 1 м2, кг | ||||
| Толщина заготовки δ, мм | Подача Б, мм | Шаг ячейки В, мм | Толщина листа S, мм | Размер вытяжки А, мм | ||
| 102 | 1 | 2 | 90 | 5 | 4,5 | 3,14 |
| 104 | 1 | 4 | 90 | 7 | 4,5 | 4,86 |
| 104 | 1 | 4 | 90 | 8 | 10 | 2,73 |
| 104 | 1 | 4 | 90 | 9 | 17 | 1,86 |
| 202 | 2 | 2 | 90 | 5 | 10 | 3,09 |
| 202 | 2 | 90 | 5 | 15 | 2,07 | |
| 204 | 2 | 4 | 90 | 8,5 | 6 | 9,06 |
| 204 | 2 | 4 | 90 | 9 | 10 | 5,63 |
| 204 | 2 | 4 | 90 | 8,5 | 15 | 3,98 |
| 206 | 2 | 6 | 90 | 13 | 10 | 7,52 |
| 206 | 2 | 6 | 90 | 13 | 15 | 5,72 |
| 208 | 2 | 8 | 90 | 13 | 10 | 9,35 |
| 304 | 3 | 4 | 90 | 10 | 10 | 9,02 |
| 306 | 3 | 6 | 90 | 12 | 16 | 8,34 |
| 308 | 3 | 8 | 90 | 15 | 16 | 10,46 |
| 404 | 4 | 4 | 90 | 8,5 | 17,5 | 7,96 |
| 408 | 4 | 8 | 90 | 15 | 17,5 | 13,96 |
| 102 | 1 | 2 | 110 | 47 | 12,5 | 1,31 |
| 102 | 1 | 2 | 110 | 4 | 20 | 0,78 |
| 104 | 4 | 110 | 8 | 12,5 | 2,44 | |
| 106 | 1 | 6 | 110 | 11 | 12,5 | 3,36 |
| 106 | 1 | 6 | 110 | 11 | 20 | 2,19 |
| 202 | 2 | 2 | 110 | 4,5 | 12,5 | 2,40 |
| 202 | 2 | 2 | 110 | 4,5 | 19 | 1,48 |
| 204 | 2 | 4 | 110 | 8,5 | 12,5 | 4,52 |
| 204 | 2 | 4 | 110 | 8,5 | 19 | 2,94 |
| 206 | 2 | 6 | 110 | 13 | 12,5 | 6,29 |
| 206 | 2 | 6 | 110 | 13 | 19 | 4,27 |
| 208 | 2 | 8 | 110 | 15 | 12,5 | 7,89 |
| 304 | 3 | 4 | 110 | 9 | 12,5 | 7,37 |
| 304 | 3 | 4 | 110 | 9 | 19 | 4,89 |
| 306 | 3 | 6 | 110 | 12 | 12,5 | 10,24 |
| 306 | 3 | 6 | 110 | 12 | 19 | 6,95 |
По ширине просечно-вытяжные листы должны изготавливаться размерами 500, 600, 700, 800, 900, 1000, 1100, 1250 мм.
По согласованию с заказчиком допускается изготавливать листы других размеров.
Предприятие-изготовитель гарантирует соответствие просечно-вытяжных листов требованиям настоящих технических условий при соблюдении правил транспортирования, хранения и эксплуатации.
Гарантийный срок – 12 месяцев со дня продажи листов потребителю.
Пример условного обозначения
При заказе просечно-вытяжного листа номера 508, шириной 900 мм и длиной 2500 мм из стали Ст3сп:
Лист ПВЛ (508х900х2500 ТУ 0971-001-44028369-2011)/(Ст3сп ГОСТ 380)
Листы стальные просечно-вытяжные ТУ 0971-001-44028369-2011
скачать

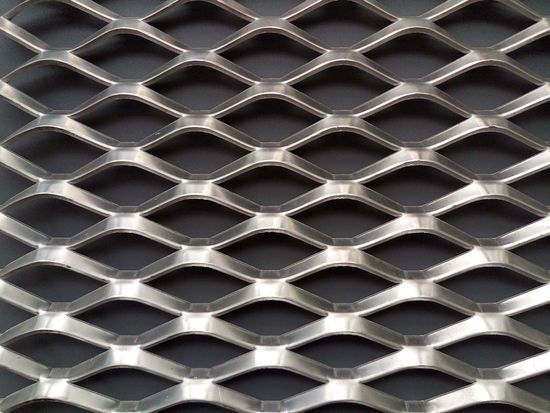

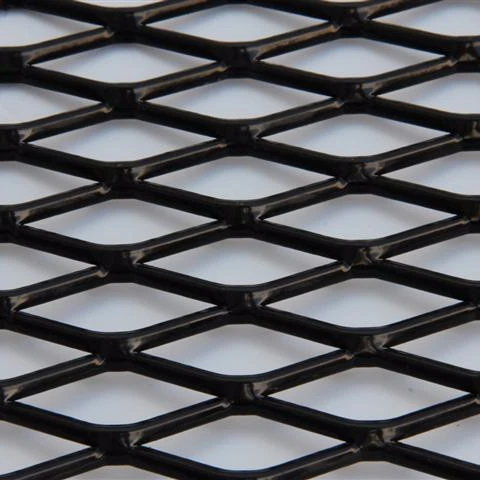

Расширенный металлический лист, рельефный просечно-вытяжной лист, нержавеющая сталь
просечно-вытяжной лист, рельефный просечно-вытяжной лист, нержавеющая стальПерейти к содержимому
Рельефный просечно-вытяжной лист проходит процесс разрезания и растяжения металлического листа для формирования стандартного или обычного типа просечно-вытяжного листа.
Расширенный металл теперь имеет пряди и пересекающиеся пряди, называемые связями, образующие острый угол к исходной плоскости твердого листа. Этот процесс создает уникальный узор и позволяет перерабатывать один лист металла в несколько листов просечно-вытяжного листа.
Металлы, обычно вспененные, включают, но не ограничиваются…
- Холоднокатаная сталь (CRS)
- Горячекатаный (HRS)
- Электрогальванизированная сталь
- Нержавеющая сталь
- Алюминий
- Титан
- Латунь
- Медь
- Изделия
- Чертежи
- Таблицы
- Шаблоны
- Состояние краев
- Ориентация
Изделия
0004
Чертежи
Расширенный металл определяется по типу, классу и марке согласно ASTM F1267. Тип и класс необходимы при указании и заказе.
Тип I — расширенный
Тип II — расширенный и сплющенный
Класс 1 — без покрытия.
Класс 2 — Горячее цинкование (гальванизация).
Класс 3 — коррозионностойкая сталь.
Класс A — минимальная толщина покрытия 0,0025 дюйма (0,06 мм).
Марка B — минимальная толщина покрытия 0,0012 дюйма (0,03 мм).
На рисунке справа показано, что пряди и связи образуют острый угол с исходной плоскостью сплошного листа.
Листы развернуты в обычном виде.
Таблицы
| Стиль и перечень | Мин. Толщина в дюймах (A) | Номинальный вес в фунтах. На 100 кв. футов (B) | Расчетный размер — дюймы (C) SWD | Расчетный размер — дюймы (C) LWD | Расчетный размер — дюймы (C) SWO | Расчетный размер — дюймы (C) LWO | Размер пряди — дюймы (C) Ширина | Размер пряди — дюймы (C) Толщина | Общая толщина (дюймы) | Количество алмазов на фут SWD | Количество алмазов на фут LWD | % Открытая площадь | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СТАНДАРТНЫЙ – Приподнятый) УГЛЕРОДИСТАЯ СТАЛЬ – ASTM A1011 | |||||||||||||
| 1/4 дюйма — № 20 | . 032 | 85 | .250 | 1.00 | .157 | .718 | .072 | .036 | .146 | 48 | 12 | 42 | |
| 1/4″ – #18 | .042 | 113 | .250 | 1.00 | .146 | .718 | .072 | .048 | .151 | 48 | 12 | 42 | |
| 1/2″ — #20 | .032 | 42 | .500 | 1.20 | .407 | .938 | .072 | .036 | .146 | 24 | 10 | 71 | |
| 1/2″ – #18 | .042 | 69 | .500 | 1.20 | .382 | .938 | .088 | .048 | .180 | 24 | 10 | 65 | |
| 1/2″ — #16 | .053 | 85 | .500 | 1,20 | .372 | .938 | . 087 | .060 | .087 | .060 | . | ||
| 1/2″ – #13 | .083 | 141 | .500 | 1.20 | .337 | .938 | .096 | .090 | .212 | 24 | 10 | 62 | |
| 3/4″ – #16 | .053 | 54 | .923 | 2,00 | .783 | 1,750 | .101 | .060 | .201 | .060 | .201 | . | |
| 3/4″ – #13 | .083 | 77 | .923 | 2.00 | .760 | 1.688 | .096 | .090 | .212 | 13 | 6 | 79 | |
| 3/4″ – #10 | .083 | 117 | .923 | 2.00 | .718 | 1,625 | . | ||||||
| 3/4″ – #9 | .127 | 178 | .923 | 2.00 | .675 | 1. 562 | .150 | .134 | .329 | 13 | 6 | 67 | |
| 1″ – #16 | .053 | 43 | 1,00 | 2.40 | .872 | 2.062 | .087 | .060 | .183 | 12 | 5 | 83 | |
| 1 1/2″ – #18 | .042 | 20 | 1.33 | 3.00 | 1.229 | 2.625 | .068 | .048 | .144 | 9 | 4 | 90 | |
| 1 1/2″ – #16 | .053 | 40 | 1,33 | 3.00 | 1.184 | 2.625 | .108 | .060 | .221 | 9 | 84 4 | ||
| 1 1/2″ – #13 | .083 | 58 | 1.33 | 3.00 | 1.160 | 2.500 | .105 | .090 | .228 | 9 | 4 | 84 | |
| 1 1/2″ – #10 | . 083 | 76 | 1,33 | 3,00 | 1.132 | 2.500 | .138 | .090 | .288 | 9 | 2 | 7 | |
| 1 1/2″ – #9 | .127 | 119 | 1.33 | 3.00 | 1.087 | 2.375 | .144 | .134 | .318 | 9 | 4 | 78 | |
| 1 1/2″ – #6 | .184 | 247 | 1,33 | 3,00 | .979 | 2.313 | .203 | .198 | .452 | 9 | 4 | 69 | |
| 2″ – #10 | .083 | 65 | 1.85 | 4.00 | 1.630 | 3.438 | .164 | .090 | .335 | 7 | 3 | 82 | |
| 2″ – #9 | .127 | 88 | 1,85 | 4,00 | 1,603 | 3.375 | .149 | . 134 | .327 | 7 | 3 | 84 | |
Patterns
1/4″ 20R
3/4″ 9R
1/2″ 13R
1-1/2″ 9R
Edge Состояние
Закрытые ромбы со всех четырех сторон. Нет открытых алмазов.
Случайный сдвиг 1 стороны и 1 конца, вызывающий открытые ромбы на 1 стороне и 1 конце.
Произвольный сдвиг с 2-х сторон, вызывающий открытые алмазы на обеих LWD
Случайный сдвиг с 2-х сторон LWD, вызывающий открытые алмазы на LWD.
Случайный сдвиг 4 кромок, образующий открытые ромбы со всех 4 сторон.
Ориентация
При описании или заказе просечно-вытяжного листа SWD (короткий путь алмаза) указывается первым, а LWD (длинный путь алмаза) указывается вторым. На приведенном ниже рисунке слева показана стандартная ориентация, когда SWD проходит по короткой длине панели.
На рисунке справа показан перевернутый ромб с SWD, проходящим по всей длине панели.
НаверхВаш краткий справочник по просечно-вытяжным листам
Как изготавливаются просечно-вытяжные листы? И что делает их таким широко используемым материалом?
Изготовление расширенного металлического листа представляет собой высокоэффективный процесс, включающий растяжение, резку и прокатку листового металла. Машина растягивает, а затем разрезает металл верхним и нижним лезвиями, чтобы получить ромбовидные отверстия. Эти отверстия обеспечивают структурное сцепление без необходимости в дополнительных процессах укрепления и придают просечно-вытяжному металлу уникальный внешний вид, напоминающий сетку. После того, как просечно-вытяжной лист был вырублен, его выравнивают на прокатном стане.
Этот производственный процесс не дает металлических отходов и создает прочный, очень универсальный металлический продукт, который можно разрезать на листы нестандартного размера или смотать в рулоны для различных применений в различных отраслях.
Kloeckner Metals является поставщиком и сервисным центром полного ассортимента нержавеющей стали. Ознакомьтесь с нашим листом спецификаций нержавеющей стали, чтобы узнать, что Kloeckner Metals регулярно поставляет на склад.
Спецификация из нержавеющей стали
Для чего используется расширенный металлический лист?
Расширенный металлический лист обеспечивает прочность и универсальность в различных отраслях промышленности. Поскольку процесс высечки регулируется, просечно-вытяжной лист имеет множество декоративных возможностей, будь то скульптурные произведения, архитектурные показы или другие коммерческие проекты.
Вот неполный список применений просечно-вытяжного листа:
- Защитные решетки для машин и окон
- Подиумы, платформы и лестничные ступени
- Экраны и полы
- Сетка для перил на лестницах, балконах и строительных площадках
- Конвейерные ленты
- Стеллажи и полки
- Ямы для костра и грили
- Звукоизоляция
- Стереосистемы и микрофоны
- Наружное оборудование, парковые скамейки и другое игровое оборудование
- Воздушные и жидкостные фильтры/фильтры
- Экранирование
- Системы вентиляции
- Декоративные перегородки и перегородки
- Защитные стены, потолки, полы, двери
- Бетонная арматура
- Теплицы
Какие существуют типы расширенного металла?
Существует три распространенных типа просечно-вытяжных листов:

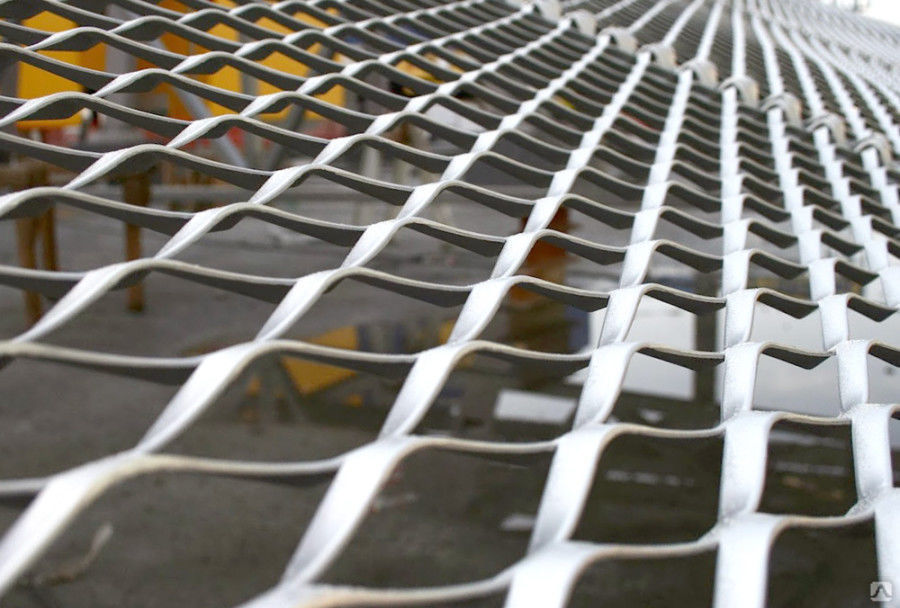

Стандартный просечно-вытяжной лист
Стандартный просечно-вытяжной лист считается наиболее гибким и дорогим типом просечно-вытяжного листа.
Он широко доступен в различных калибрах и размерах и характеризуется приподнятым, нескользящим основанием. Все пряди и соединения установлены под одним и тем же углом и сделаны из листового металла, который был спрессован и вырублен. Приподнятый просечно-вытяжной лист обычно используется в ступенях лестниц, пандусах прицепов, стеллажах и других устройствах, где полезно сопротивление скольжению.
Уплощенный просечно-вытяжной лист
Уплощенный просечно-вытяжной лист требует прохождения стандартного просечно-вытяжного листа через редукционный стан холодной прокатки. Этот процесс сглаживает характерные рельефные соединения стандартного просечно-вытяжного листа и уменьшает толщину и вес, создавая гладкую плоскую поверхность. Это подходящий материал для многих применений в сельскохозяйственной, коммерческой и автомобильной промышленности.
Расширенная металлическая решетка
Расширенная металлическая решетка представляет собой продукт, не требующий особого ухода и изготовленный из цельного металлического листа.
Этот металлический продукт без стыков и сварных швов представляет собой сверхпрочное решение для использования на открытом воздухе, идеально подходящее для противопожарной защиты и предотвращения скопления грязи, снега, жира и другого нежелательного мусора.
Где используется просечно-вытяжная сетка?
Сетка металлическая просечно-вытяжная изготавливается из цельного листа спрессованного и растянутого материала. Его можно использовать вместо металлической или проволочной сетки, поскольку при этом получается материал, более прочный, чем мелкая металлическая сетка. Это также позволяет улучшить вентиляцию и дренаж. Часто это лучший выбор для проволочных корзин.
Для чего используется расширенная металлическая сетка?
Когда просечно-вытяжной лист используется для сетчатых корзин, он может найти применение в нескольких отраслях промышленности с высокими ударными нагрузками. От деталей, подвергшихся дробеструйной обработке, до деталей, подвергшихся дробеструйной обработке, корзины из расширенной металлической сетки обеспечат ударопрочность, необходимую для постоянного воздействия условий высокой нагрузки.
Корзины из расширенной металлической сетки также используются для хранения, штабелирования, упаковки и доставки. Они также обеспечивают хорошее качество поверхности, что способствует общей долговечности и выдерживает воздействие внешних условий. Расширенная металлическая сетка также обеспечивает защиту от огня и может использоваться в качестве защитного экрана на костровищах, грилях, нагревательных устройствах и других продуктах, требующих высоких температурных допусков и воздушного потока.
Каковы основные преимущества расширенного металла?
Существуют различные преимущества использования просечно-вытяжного листа:
- Металлосберегающий, эффективный производственный процесс . По сравнению с аналогичными металлическими изделиями, такими как перфорированный металл, который требует штамповки металла, а не его резки и растяжения, изготовление расширенного металла не приводит к образованию металлических отходов.
- Легкий вес.
Плоский и расширенный металл тонкий и легкий. - Низкие эксплуатационные расходы. Техническое обслуживание металлических решеток простое и понятное, и часто на них наносится защитное покрытие, предотвращающее ржавчину.
- Применение внутри и снаружи помещений. Расширенные металлические листы используются внутри и снаружи помещений, что повышает универсальность этого металлического изделия.
- Усиление. Расширенную металлическую сетку можно смешивать со стеклом, бетоном и другими материалами для повышения прочности.
- Высокая прочность на растяжение. Расширенные металлы выдерживают больший вес и лучше переносят нагрузку, чем плетеные металлы или сварные швы.
- Свободное движение воздуха и света. Расширенный металл обеспечивает свободное движение воздуха и света. Жидкости, грязь, жир и другие материалы также могут свободно проходить.
- Возможности улучшения акустики и звукоизоляции. Расширенную металлическую сетку можно использовать в микрофонах и динамиках, а также в качестве дополнительного слоя для звуконепроницаемых помещений и стен.
Плоский и расширенный металл тонкий и легкий.
Расширенную металлическую сетку можно использовать в микрофонах и динамиках, а также в качестве дополнительного слоя для звуконепроницаемых помещений и стен.Что такое общие термины из расширенного металла?
Расширенные металлические листы уникальны и включают специальные термины, которые помогут понять размеры расширенного металла и изделия из расширенной стали в целом. На изображении выше показан стандартный просечно-вытяжной лист с серыми областями, указывающими на высокое качество кромки, препятствующей скольжению.
Связь: Это точка пересечения, где сходятся соседние нити. Связь всегда в два раза больше ширины нити.
Прядь: Это единая металлическая полоса, которая образует границу отверстия.
Ширина пряди: Количество материала, выдаваемого для расширения.
Толщина пряди: Толщина металла, из которого изготовлен просечно-вытяжной лист.
Размер отверстия/апертуры: Обычно открытое пространство, образованное связями и нитями, имеет форму ромба.
Однако различные настройки высечки могут изменить конечные выходные характеристики материала.
SWO или SWA: Короткий путь открытия или короткий путь открытия — это размер, измеренный поперек листа в направлении, параллельном наименьшей стороне ромба, с учетом только размера отверстия.
LWO или LWA: Длинный путь открытия или длинный путь отверстия — это размер, измеренный поперек листа, параллельно наибольшей стороне ромба, с учетом только размера отверстия, а не краев материала.
Сетка: Выраженное в дюймах, это номинальное расстояние от середины одной связки до середины следующей связки, измеренное по SWA.
Процент открытой площади: Дизайнеры и инженеры рассчитывают, в какой степени свет, воздух или другие объекты могут проходить через кусок просечно-вытяжного листа.
Шаг: Это расстояние от точки на одном бриллианте до той же точки на соседнем бриллианте.
В некоторых декоративных конструкциях это число может не совпадать по всему просечно-вытяжному листу.
Стиль: Стиль расширенного металла выражается номером толщины исходного металла до расширения. Для металлических решеток стиль выражается в фунтах на квадратный фут.
Почему просечно-вытяжной лист 4 x 8 является наиболее распространенным размером?
4 x 8 — стандартный размер просечно-вытяжного листа. Он обеспечивает экономию веса и металла, а также подходит для широкого спектра обычных и специальных применений. Ознакомьтесь с таблицей размеров 4 x 8 ниже в качестве справки.
Таблица размеров расширенного металла 4×8
Уплощенная расширенная металлическая форма | Вес в фунтов на CSF | Стандартный размер в футах | ЮВО | ЛВО | Размер прядей в дюймах |
Уплощенный Расширенный 1/4″ #20 | 83 | 4X8 | 0,255 | 1. | 0,086 | 0,03 |
Уплощенный Расширенный 1/4″ # 18 | 111 | 4X8 | 0,255 | 1.030 | 0,086 | 0,04 |
Уплощенный Расширенный 1/2″ # 20 | 40 | 4X8 | 0,500 | 1,260 | 0,07 | 0,029 |
Уплощенный Расширенный 1/2″ № 18 | 66 | 4С8,4С10,5С10 | 0,500 | 1,260 | 0,109 | 0,039 |
Уплощенный Расширенный 1/2″ № 16 | 82 | 4С8,4С10,5С10 | 0,500 | 1,260 | 0,103 | 0,05 |
Уплощенный Расширенный 1/2″ № 13 | 140 | 4С8,4С10,5С10 | 0,500 | 1,260 | 0,122 | 0,07 |
Уплощенный Расширенный 3/4″ № 16 | 51 | 4С8,4С10,5С10 | 0,923 | 2. | 0,115 | 0,048 |
Сплющенный Расширенный 3/4″ № 14 | 63 | 4С8,4С10,5С10 | 0,923 | 2.100 | 0,119 | 0,061 |
Уплощенный Расширенный 3/4″ № 13 | 75 | 4С8,4С10,5С10 | 0,923 | 2.100 | 0,119 | 0,07 |
Уплощенный Расширенный 3/4″ #10 | 114 | 4X8 | 0,923 | 2.100 | 0,16 | 0,07 |
Уплощенный Расширенный 3/4″ № 9 | 171 | 4С8,4С10,5С10 | 0,923 | 2. |
030
100
