ТУМБЛЕРЫ СЕРИЙ МТ1, МТ3
- Главная
- База знаний
- ТУМБЛЕРЫ СЕРИЙ МТ1, МТ3
Тумблеры МТ1 и МТ3 применяются для коммутации электрических цепей постоянного и переменного тока.
Технические характеристики
Электрические параметры
| Параметр | Значение |
| Сопротивление электрического контакта, Ом не более | 0,05 |
| Электрическая прочность изоляции, В не менее | 1500 |
| Сопротивление изоляции, МОм не менее | 1500 |
Предельно допустимые режимы эксплуатации
| Параметр | Значение |
| Ток постоянный, А | 0,0005-4 |
| Напряжение, В | 0,5-30 |
| Мощность, ВА | 70 |
| Ток переменный, А | 0,0005-3 |
| Напряжение, В | 0,5-250 |
| Мощность, ВА | 70/300 |
| Температура окружающей среды, °С | -60. ..+100 |
| Разметка для крепления |
| Электрические схемы |
| МТ1 |
| МТ3 |
Габаритные и установочные размеры тумблеров МТ1, МТ3
Габаритные и установочные размеры тумблеров МТД1, МТД3
Наименование
К продаже
Цена от
К продаже:
16 шт.
Цена от:
565,06₽
К продаже:
51 шт.
Цена от:
524,54₽
К продаже:
4 шт.
Цена от:
8 393,07₽
Тумблер МТ1. Низкие цены. На складе в наличии.
Краткое техническое описание на
тумблер МТ1МТ1

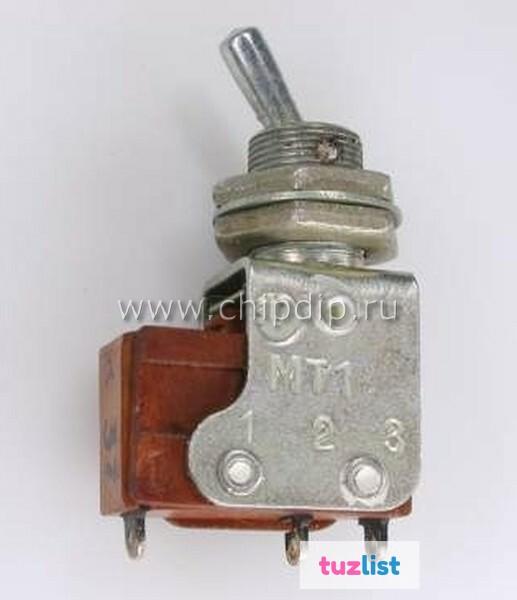

Тумблер МТ1 миниатюрный перекидной однополюсный переключатель с двухпозиционной фиксацией ручки управления.
Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В при силе тока до 4 А.
Используется для работы в радиоэлектронной аппаратуре специального и общего назначения.
Изготавливается на базе микропереключателя типа МП3-1.
Тумблеры МТ крепятся в отверстии на панели путём фиксации с помощью резьбового соединения.
Подсоединение проводов к хвостовикам контактов методом пайки.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».
Технические условия:
— для тумблеров с приёмкой «1» АГ0.360.207ТУ;
— для тумблеров с приёмкой «5» ОЮ0.360.016ТУ;
— для тумблеров с приёмкой «9» ОЮ0.360.016ТУ, СДАГ0.360.208ТУ.
Гарантийный срок хранения тумблеров МТ1 — 15 лет со дня изготовления.
Минимальная наработка:
— 10000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
МТ1
МТ — микротумблер;
Д — декоративное исполнение;
1 — конструктивное исполнение: 1 — однополюсный, 3 — двухполюсный;
В — всеклиматическое исполнение.
Если вас интересует более подробная техническая информация о тумблере МТ1 обращайтесь в отдел продаж.
Наши менеджеры предоставлят вам квалифицированную техническую консультацию.
Гарантия
На всю продукцию распостраняется гарантия от 1 до 8 лет, в зависимости от типа устройства.
После подтверждения заказа товар достается со склада, перепроверяется и, при необходимости, калибруется в лаборатории, комплектуется ЗИПом и технической документацией, надежно упаковывается.
Упаковка тумблера МТ1 может состоять из заводской или транспортной коробки. По запросу поставляем в деревянных ящиках.
Для большей надежности также используем пенопласт, пупырчатый полиэтилен, гофрокартон, гидроизоляционную пленку. Для габаритных поставкок возможна транспортировка на паллетах.
Доставка тумблера МТ1
По умолчанию доставка осуществляется транспортой компанией «Новая Почта».
Также для вашего удобства мы предоставляем на выбор другие варианты доставки: SAT, Gunsel, Автолюкс, Укрпошта. Возможна курерская доставка по указанному вами адресу транспортной компанией.
Укажите желаемый способ при общении с менеджером.
Если по каким-либо причинам Вы не можете воспользоваться ни одним из предложенных способов, то мы попытаемся найти подходящий вариант.
Также вас может заинтересовать:
Дополнительная информация
Категории товара : переключатели, кнопки, тумблеры, количество просмотров товара: 144. Рейтинг товара Тумблер МТ1: 4.73. Приведенные данные актуальны на: 4/20/2023. Подробную информацию о наличии и характеристиках товара уточняйте в отделе продаж.
Тумблеры | Adam Tech
Тумблеры Adam Tech — это средние, сверхминиатюрные и миниатюрные переключатели, которые приводятся в действие вручную с помощью механического рычага. Они доступны в слаботочной, силовой и герметичной (водонепроницаемой) версиях IP67/IP68. Эти тумблеры, обычно используемые в качестве управляющих переключателей для легких режимов работы, идеально подходят для переключения как больших, так и малых токов. Эта линейка продуктов может похвастаться разнообразием типов разъемов, схем, функций и длины привода, что делает ее идеальной для широкого спектра применений.
Результаты фильтрации
Все продукты этой категории соответствуют требованиям RoHS и REACH
Посмотреть
| Фото продукта | Номер детали | Сопрягаемые детали | Тумблер Тип | Тип завершения | Цепь | Функция | Техническое описание / 3D-модель | Образец для заказа |
|---|---|---|---|---|---|---|---|---|
| SW-T1-1X-B-K1 | Средний тумблер | Клемма быстрого подключения [6,35 мм] | СПСТ | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) | Посмотреть | Посмотреть | ||
| SW-T1-1X-D-K1 | Средний тумблер | Винтовая проушина | СПСТ | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) | Посмотреть | Посмотреть | ||
| SW-T1-2X-B-K1 | Средний тумблер | ПК-терминал [6,35 мм] | SPDT | Различные варианты функций (см. спецификацию) | Посмотреть | Посмотреть | ||
| SW-T1-2X-D-K1 | Средний тумблер | Винтовая проушина | SPDT | Различные варианты функций (см. спецификацию) | Посмотреть | Вид | ||
| SW-T1-3X-B-K2 | Средний тумблер | ПК-терминал [6,35 мм] | ДПСТ | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) | Посмотреть | Посмотреть | ||
| SW-T1-3X-D-K2 | Средний переключатель | Винтовая проушина | ДПСТ | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) | Посмотреть | Посмотреть | ||
| SW-T1-4X-B-K2A | Средний тумблер | ПК-терминал [6,35 мм] | ДДДТ | Различные варианты функций (см. техническое описание) | Посмотреть | Посмотреть | ||
| SW-T1-6X-D-C1-K3 | Средний тумблер | Винтовая проушина | 3PDT | ВКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T2-1X-A-A2-M1 | Миниатюрный тумблер | Тип пайки | СПСТ | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) | Посмотреть | Посмотреть | ||
| SW-T2-2B-A-T1-X-03 | Герметичный миниатюрный тумблер IP67 | Тип пайки | SPDT | ВКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T2-2B-A-T2-X-03 | Герметичный миниатюрный тумблер IP67 | Тип пайки | SPDT | ВКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T2-2X-A-A2-M1 | Миниатюрный тумблер | Тип пайки | SPDT | Различные варианты функций (см. спецификацию) | Посмотреть | Посмотреть | ||
| SW-T2-3X-A-A2-M2 | Миниатюрный тумблер | Припой Тип | ДПСТ | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) | Посмотреть | Посмотреть | ||
| SW-T2-4B-A-T1-X-03 | Герметичный миниатюрный тумблер IP67 | Тип пайки | ДДДТ | ВКЛ-ВКЛ | Посмотреть | Вид | ||
| SW-T2-4B-A-T2-X-03 | Герметичный миниатюрный тумблер IP67 | Тип пайки | ДДДТ | ВКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T2-4X-A-A2-MA2 | Миниатюрный тумблер | Тип пайки | ДДДТ | ВКЛ-ВЫКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T2-4X-B-A2-MA2 | Миниатюрный тумблер | Печатная плата вертикального типа | ДДДТ | Различные варианты функций (см. техническое описание) | Посмотреть | Посмотреть | ||
| SW-T2-6X-A-A2-M3 | Миниатюрный тумблер | Тип пайки | 3PDT | ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T2-6X-B-A2-M3 | Миниатюрный тумблер | Печатная плата вертикального типа | 3PDT | ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T3-1A-A-A3-S1 | Сверхминиатюрный тумблер | Тип пайки | СПСТ | ВКЛ-ВЫКЛ | Посмотреть | Посмотреть | ||
| SW-T3-2B-A-A3-S1 | Сверхминиатюрный тумблер | Тип пайки | SPDT | ВКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T3-2B-A-T3-X-05 | Герметичный сверхминиатюрный тумблер IP67 | Тип пайки | SPDT | ВКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T3-4B-A-A3-S2 | Сверхминиатюрный тумблер | Припой Тип | ДДДТ | ВКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T3-4B-A-T3-X-05 | Герметичный сверхминиатюрный тумблер IP67 | Тип пайки | ДДДТ | ВКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T4-1A-E-TA1-01 | Герметичный переключатель питания IP68 | Клемма быстрого подключения [6,35 мм] | СПСТ | ВКЛ-ВКЛ | Посмотреть | Посмотреть | ||
| SW-T4-2B-E-TA1-01 | Герметичный переключатель питания IP68 | Клемма быстрого подключения [6,35 мм] | SPDT | ВКЛ-ВКЛ | Посмотреть | Посмотреть |
| Фото продукта | |
|---|---|
| Номер детали | SW-T1-1X-B-K1 |
| Тумблер Тип | Средний тумблер |
| Тип подключения | Клемма быстрого подключения [6,35 мм] |
| Цепь | СПСТ |
| Функция | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T1-1X-D-K1 |
| Тумблер Тип | Средний тумблер |
| Тип разъема | Винтовая проушина |
| Цепь | СПСТ |
| Функция | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T1-2X-B-K1 |
| Тумблер Тип | Средний тумблер |
| Тип разъема | ПК-терминал [6,35 мм] |
| Цепь | SPDT |
| Функция | Различные варианты функций (см. спецификацию) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T1-2X-D-K1 |
| Тумблер Тип | Средний тумблер |
| Тип разъема | Винтовая проушина |
| Цепь | SPDT |
| Функция | Различные варианты функций (см. спецификацию) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T1-3X-B-K2 |
| Тумблер Тип | Средний тумблер |
| Тип окончания | ПК-терминал [6,35 мм] |
| Цепь | ДПСТ |
| Функция | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T1-3X-D-K2 |
| Тумблер Тип | Средний тумблер |
| Тип разъема | Винтовая проушина |
| Цепь | ДПСТ |
| Функция | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T1-4X-B-K2A |
| Тумблер Тип | Средний тумблер |
| Тип разъема | ПК-терминал [6,35 мм] |
| Цепь | ДДДТ |
| Функция | Различные варианты функций (см. спецификацию) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T1-6X-D-C1-K3 |
| Тумблер Тип | Средний тумблер |
| Тип разъема | Винтовая проушина |
| Цепь | 3ПДТ |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | SW-T2-1X-A-A2-M1 |
| Тумблер Тип | Миниатюрный тумблер |
| Тип разъема | Тип пайки |
| Цепь | СПСТ |
| Функция | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T2-2B-A-T1-X-03 |
| Тумблер Тип | Герметичный миниатюрный тумблер IP67 |
| Тип разъема | Тип пайки |
| Цепь | SPDT |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T2-2B-A-T2-X-03 |
| Тумблер Тип | Герметичный миниатюрный тумблер IP67 |
| Тип разъема | Тип пайки |
| Цепь | SPDT |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T2-2X-A-A2-M1 |
| Тумблер Тип | Миниатюрный тумблер |
| Тип разъема | Тип пайки |
| Цепь | SPDT |
| Функция | Различные варианты функций (см. техническое описание) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T2-3X-A-A2-M2 |
| Тумблер Тип | Миниатюрный тумблер |
| Тип разъема | Тип пайки |
| Цепь | ДПСТ |
| Функция | ВКЛ-ВЫКЛ или ВЫКЛ-(ВКЛ) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T2-4B-A-T1-X-03 |
| Тумблер Тип | Герметичный миниатюрный тумблер IP67 |
| Тип разъема | Тип пайки |
| Цепь | ДДДТ |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T2-4B-A-T2-X-03 |
| Тумблер Тип | Герметичный миниатюрный тумблер IP67 |
| Тип разъема | Тип пайки |
| Цепь | ДДДТ |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T2-4X-A-A2-MA2 |
| Тумблер Тип | Миниатюрный тумблер |
| Тип разъема | Тип пайки |
| Цепь | ДДДТ |
| Функция | ВКЛ-ВЫКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T2-4X-B-A2-MA2 |
| Тумблер Тип | Миниатюрный тумблер |
| Тип разъема | Печатная плата вертикального типа |
| Контур | ДДДТ |
| Функция | Различные варианты функций (см. спецификацию) |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T2-6X-A-A2-M3 |
| Тумблер Тип | Миниатюрный тумблер |
| Тип разъема | Тип пайки |
| Цепь | 3PDT |
| Функция | ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T2-6X-B-A2-M3 |
| Тумблер Тип | Миниатюрный тумблер |
| Тип разъема | Печатная плата вертикального типа |
| Цепь | 3PDT |
| Функция | ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T3-1A-A-A3-S1 |
| Тумблер Тип | Сверхминиатюрный тумблер |
| Тип разъема | Тип пайки |
| Цепь | СПСТ |
| Функция | ВКЛ-ВЫКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T3-2B-A-A3-S1 |
| Тумблер Тип | Сверхминиатюрный тумблер |
| Тип разъема | Тип пайки |
| Цепь | SPDT |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T3-2B-A-T3-X-05 |
| Тумблер Тип | Герметичный сверхминиатюрный тумблер IP67 |
| Тип разъема | Тип пайки |
| Цепь | SPDT |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T3-4B-A-A3-S2 |
| Тумблер Тип | Сверхминиатюрный тумблер |
| Тип разъема | Тип пайки |
| Цепь | ДДДТ |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T3-4B-A-T3-X-05 |
| Тумблер Тип | Герметичный сверхминиатюрный тумблер IP67 |
| Тип разъема | Тип пайки |
| Цепь | ДДДТ |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T4-1A-E-TA1-01 |
| Тумблер Тип | Герметичный переключатель питания IP68 |
| Тип разъема | Клемма быстрого подключения [6,35 мм] |
| Цепь | СПСТ |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | SW-T4-2B-E-TA1-01 |
| Тумблер Тип | Герметичный переключатель питания IP68 |
| Тип подключения | Клемма быстрого подключения [6,35 мм] |
| Цепь | SPDT |
| Функция | ВКЛ-ВКЛ |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
Заявление об ограничении ответственности
Все технические характеристики, заявления, информация и данные, размещенные на этом веб-сайте, могут быть изменены.
Клиент несет ответственность за проверку и подтверждение того, в какой степени Информация, содержащаяся в этих публикациях, подходит для их применения до размещения заказа. Также рекомендуется подавать заявки и тестировать образцы на совместимость в каждом предполагаемом приложении. Вся информация, представленная здесь, считается точной и надежной, но она представлена без каких-либо явных или подразумеваемых гарантий, гарантий или ответственности.
Заявления о пригодности для определенных приложений основаны на знании компанией Adam Tech типичных условий эксплуатации для таких приложений, но не являются гарантией. Компания Adam Tech отказывается от каких-либо гарантий относительно пригодности для конкретного применения или использования заказчиком.
Обзор продуктов | Шнайдер Электрик
Жилой сектор и малый бизнес
г.Автоматизация и управление зданием
Низковольтные изделия и системы
Аккумулятор солнечной энергии и энергии
Доступ к энергии
Критическая мощность, охлаждение и стойки
Промышленная автоматизация и управление
г.
se.com/ww/en/work/products/medium-voltage-switchgear-and-energy-automation/”>Распределение среднего напряжения и автоматизация сети
Верхние диапазоны
Высшие диапазоны
Высшие диапазоны
Высшие диапазоны
Высшие диапазоны
Высшие диапазоны
Высшие диапазоны
Высшие диапазоны
Диапазоны: 77
Диапазоны: 58
Диапазоны: 32
Диапазоны: 24
Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений.
