ТВ-6М Станок токарно-винторезный учебный. Схемы, описание, характеристики

Сведения о производителе учебного токарно-винторезного станка ТВ-6М

Производителем станка ТВ-6М являлся Дубненский литейно-механический завод “Октябрь” – г. Дубно Ровенской области на Украине.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

НС-16 – станок сверлильный настольный Ø 16
НГФ-110Ш3 – станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
НГФ-110Ш4 – станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
СНВШ – станок сверлильный настольный Ø 16
СНВШ-2 – станок сверлильный настольный Ø 16

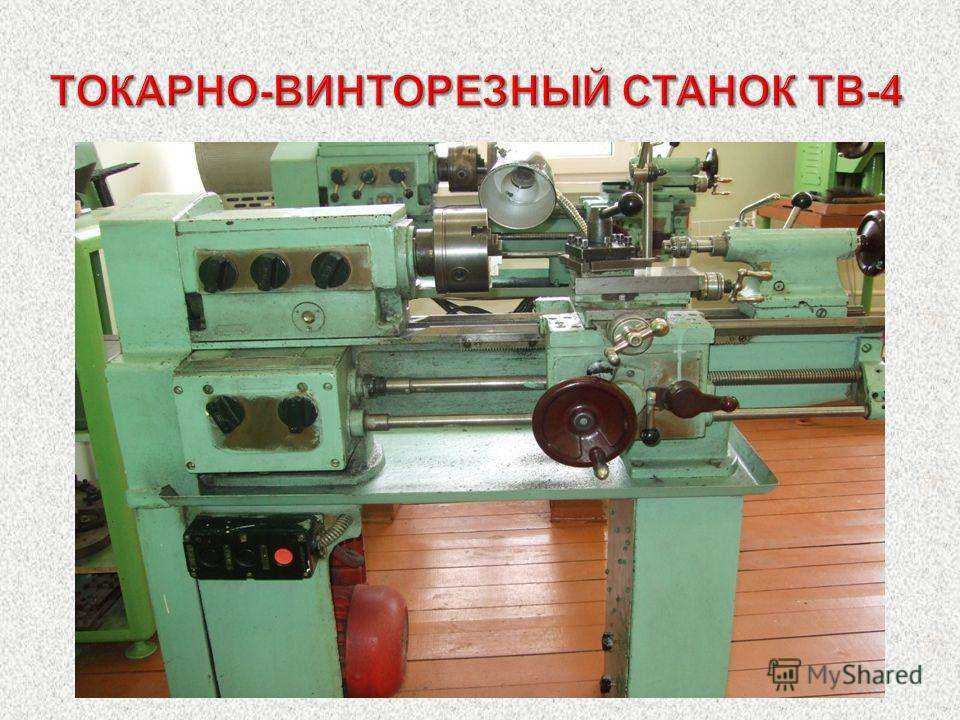

ТВ-4 – станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6 – станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6М – станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
ТВ-7 – станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
ТВ-7М – станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
ТВ-9 – станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
ТВ-11 – станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

ТВ-6М (ТВ6М) станок токарно-винторезный учебный.

Назначение, область применения

Школьный токарно-винторезный станок ТВ-6М является заменил модель ТВ-4. (Смотрите статью Школьные токарные станки) и был заменен на более совершенную модель ТВ-7.

Станок ТВ-6М является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Принцип работы и особенности конструкции станка

ТВ-6М

Учебный токарно-винторезный станк ТВ-6М, несмотря на упрощенную конструкцию, имеет все узлы “взрослого” токарно-винторезного станка: коробку скоростей, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок ТВ-6М имеет 6 скоростей шпинделя за счет переключения шестерен в коробке передней бабки, 3 скорости подач суппорта, может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

Конец шпинделя станка ТВ-6М имеет резьбу М36х4, поэтому для установки токарного или поводкового патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-6М – Ø100 мм.

Привод станка ТВ-6М

осуществляется от асинхронного электродвигателя ~380В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя через шестерни движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей. Ходовой винт включается при нарезании резьб. Скорость и направление вращения ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его), ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи и направление задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-6М не предусмотрено.

Смазка коробки скоростей – разбрыгиванием шестернями масла из масляная ванны на дне передней бабки. Смазка коробки подач – фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Станок ТВ-6М позволяет производить следующие виды токарных работ:

Проточку и расточку цилиндрических и конических поверхностей
Подрезку торцов
Отрезку
Нарезание метрических резьб
Сверление и ряд других работ

Габаритные размеры рабочего пространства станка ТВ-6М

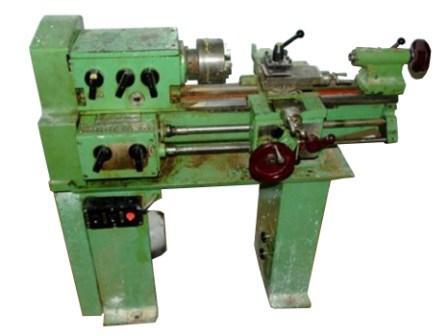

Общий вид токарно-винторезного станка ТВ-6М

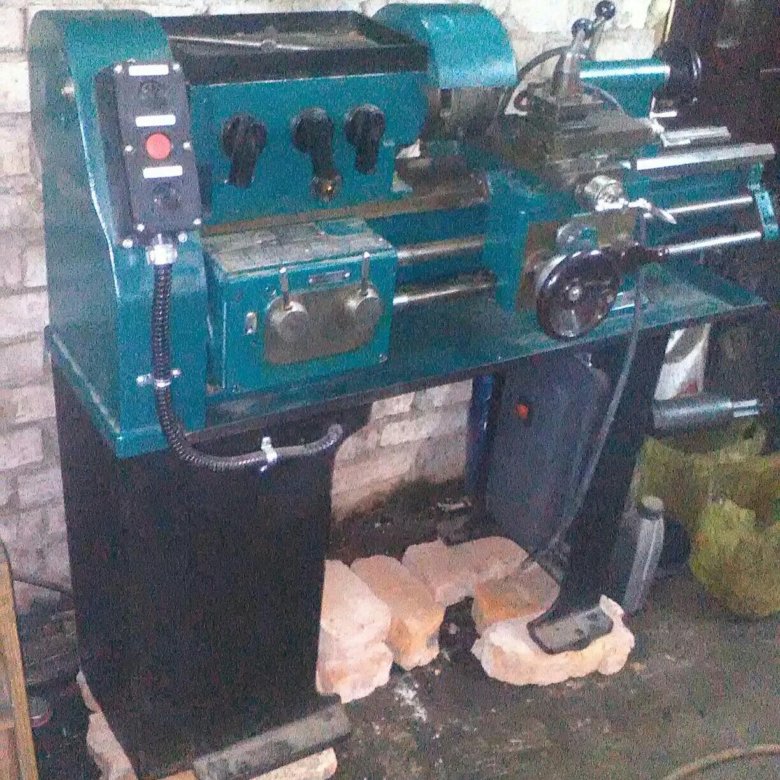

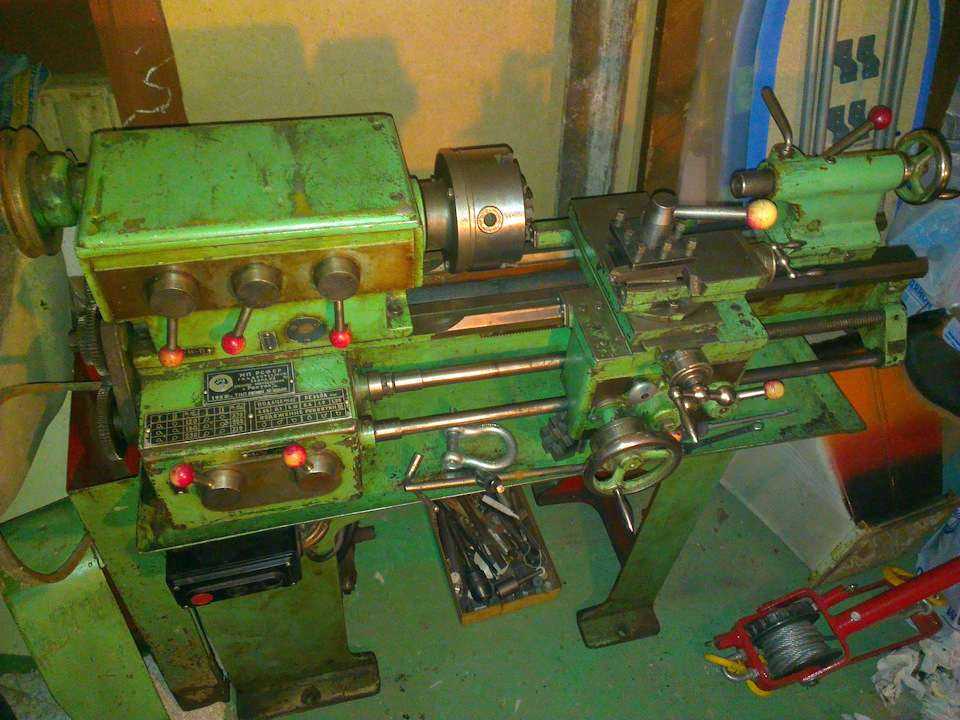

Фото токарно-винторезного станка ТВ-6М

Расположение органов управления токарно-винторезным станком ТВ-6М

Расположение органов управления токарным станком ТВ-6М

Спецификация органов управления токарно-винторезного станка ТВ-6М

Рукоятки установки частоты вращения шпинделя
Рукоятки установки частоты вращения шпинделя
Рукоятка установки нарезания правой и левой резьбы и изменения направления подач
Рукоятка установки величины подач и шага резьбы
Рукоятка переключения ходового валик
Кнопки включения, реверсирования и остановки станка
Ограждение к патрону
Защитный экран
Рукоятка зажима резцовой головки
Светильник местного освещения К-1М
Рукоятка ручного перемещения поперечной салазки
Рукоятка перемещения верхних (резцовых) салазок
Рукоятка зажима пиноли задней бабки
Рукоятка крепления задней бабки к направляющим станины
Маховик перемещения пиноли задней бабки
Кнопка включения и выключения реечной шестерни
Маховик ручного перемещения продольной каретки
Рукоятка включения гайки ходового винта

Рукоятка включения предельной механической подачи
Ограждение щитка для ходового винта и вала
Трансформатор ОСЗР-0,063-83УХЛ3 ТУ 16-671. 041-84

Схема кинематическая токарно-винторезного станка ТВ-6М

Кинематическая схема токарно-винторезного станка ТВ-6М

Конструкция токарно-винторезного станка ТВ-6М

Токарно-винторезный станок состоит из следующих основных узлов: передняя тумба, задняя тумба, станина, передняя бабка, коробка подач, гитара, фартук, суппорт, задняя бабка, защитный кожух, корыто, электрооборудование, защитный экран.

Передняя тумба

Передняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях.

Приводной электродвигатель установлен на задней стороне тумбы, на передней — реверсивная кнопка включения и выключения электродвигателя.

Задняя тумба

Задняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях. В задней тумбе смонтирован щиток с электрооборудованием станка.

Станина станка

Станина служит для поддержания, закрепления и взаимного соединения всех узлов станка.

Станина станка коробчатой формы с окнами. Имеет две призматические направляющие.

Передняя направляющая служит для передвижения каретки, задняя — для перемещения задней бабки.

На передней стороне станины установлены ходовой винт и рейка

Станина установлена на две тумбы.

Передняя бабка токарно-винторезного станка ТВ-6М

Чертеж коробки скоростей токарного станка ТВ-6М

Фото коробки скоростей токарного станка ТВ-6М

Передняя бабка крепится в левой части станины. Установка коробки скоростей по линии центров в горизонтальной плоскости осуществляется двумя установочными винтами с гайками.

Движение коробки скоростей передается от индивидуального электродвигателя через клиноременную передачу на шкив. Передняя бабка служит для поддержания обрабатываемой детали и сообщения ей вращательного движения. В станке типа ТВ-6М передняя бабка является и коробкой скоростей, поэтому в дальнейшем будет применяться этот термин.

Внутри коробки движение передается через вал 2 и шестерню 3, сидящую на валу неподвижно, на вал 4, на котором сидят неподвижные шестерня 12 и блок-шестерня 5; шестерня 6 участвует только в работе трензеля.

На валу 7 находятся блочные шестерни 8 и 11, которые перемещаются на валу по шпонке при помощи рукояток 1 и 2 (рис.1). Рукоятка 1 имеет три положения, получаемые поворотом вправо и влево. Рукоятка 2 имеет два положения.

Тройная блочная шестерня 8 имеет возможность находиться в постоянном зацеплении с блоком 5 или шестерней 12 и тем самым передавать движение валу 7 и блочной шестерне 13, находящейся непосредственно на шпинделе станка 14.

Шпиндель передает вращение обрабатываемой детали при помощи трехкулачкового патрона или планшайбы с поводком, которые накручиваются на его резьбовую часть. При обработке деталей в центрах в шпиндель вставляется центр.

В коробке скоростей смонтировано устройство, позволяющее изменять направление вращения ходового винта и ходового валика, т. е. изменять направление перемещения суппорта. Это производится перемещением шестерни 15 в левое и правое крайнее положение рукояткой 3 (рис.1).

При левой крайнем положении рукоятки шестерня 15 получит прямое вращение непосредственно от блока шестерни 16, расположенного на шпинделе. При правом крайнем положении рукоятки шестерня 15 получит обратное вращение за счет зацепления с паразитной шестерней 6, которая в спою очередь получает вращение от второй ступени блока шестерен 16.

Вращение вала 17 передается шестерне 18, которая находится в постоянном зацеплении с шестернями передаточного механизма и далее с механизмом коробки передач.

При среднем нейтральном положении рукоятки и шестерни 15 вращение от шпинделя не будет передаваться коробке подач, т.е. ни ходовой винт, ни ходовой валик вращаться не будут.

Шпиндель передней бабки получает от приемного шкива шесть чисел оборотов. Таблица с указанием чисел оборотов шпинделя в минуту в зависимости от положения рукояток размешается на верхней крышке коробки подач.

Передняя шейка шпинделя вращается в двух упорно-радиальных подшипниках, а задняя – в радиальном подшипнике. Для регулирования осевого натяжения на шпинделе установлены две гайки.

Для фиксации осевого перемещения валиков на передней крышке коробки скоростей установлены регулировочные винты 10. На передней стороне коробки скоростей имеется указатель уровня масла, на задней стенке – пробка для слива масла 22.

Гитара (передаточный механизм) токарно-винторезного станка ТВ-6М

Гитара (передаточный механизм) токарного станка ТВ-6М

Передаточный механизм служит для передачи вращения от шпинделя коробки скоростей к коробке подач. Механизм состоит из кронштейна, на котором смонтированы шестерни. Передаточный механизм характеризуется передаточным отношением, и для станка ТВ-6М оно составляет:

i = 24/60 * 40/64 = 1/4

Для этого станка такое передаточное отношение постоянно, так как сменные шестерни к станку не прилагаются.

Коробка подач токарного станка ТВ-6М

Коробка подач получает движение от коробки скоростей через шестерни передаточного механизма (гитару).

Механизм коробки подач дает возможность получить метрическую резьбу с шагом 0,8; 1,0; 1,25, а при установке сменных шестерен гитары – 1,5; 2,0 и продольную подачу суппорта в пределах 0,08; 0,1; 0,12 мм. на один оборот шпинделя.

Необходимые резьбы в подаче устанавливаются путем поворота рукоятки, расположенной на передней крышке коробки подач. Включение ходового валика осуществляется поворотом рукоятки 5 (рис.1). В положении, указанном на рис.5 осуществляется вращение ходового винта. При перемещении шестерни 9 вправо она выйдет из зацепления с шестерней 10 и войдет в зацепление с муфтой 11, которая передает вращение на ходовой валик.

Таким образом, в конструкции коробки подач исключается возможность одновременного вращения ходового винта и ходового валика.

Изменение направления вращения ходового валика производится поворотом рукоятки

Для смазки механизма коробки подач в верхней ее части имеется корыто для заливки масла. Масло на шестерни и трущиеся поверхности подается фитилями.

В работе ходовой винт не должен иметь осевого перемещения.

Для выборки люфта нужно подтянуть две круглые гайки.

Суппорт токарно-винторезного станка ТВ-6М

Суппорт предназначен для закрепления и перемещения резца, он имеет четыре салазки.

Салазка 1 перемещается в продольном направлении по направляющим станины.

Салазка 2 перемещается по поперечным направляющим салазки 1 и служит для поперечного перемещения резца.

Салазка 4, несущая четырехпозиционную резцовую головку, имеет только продольное перемещение по направляющим салазки 3, которая имеет возможность поворачиваться на 40° от среднего положения в ту или иную сторону.

Поперечное перемещение салазки 2 по направляющим нижней салазки 1 производится винтом 6 и гайкой 5.

Винт 6 приводится во вращение от руки рукояткой 12.

Сверху салазка 2 имеет углубление, куда входит выступ новоротной части верхнего суппорта; для закрепления поворотной части имеются 2 болта, головки которых входят в Т-образный паз салазки 2.

Верхнюю салазку 4 суппорта можно перемещать по направляющим вручную, рукояткой 7, которая вращает винт 8. Направляющие станины, салазок и клиньев от продолжительной работы изнашиваются настолько, что между ними может появиться зазор.

В результате резец будет вибрировать, и снизится точность работы станка. Для устранения вибрации нужно отрегулировать прижимные планки 10 салазки 1 винтами 11.

Регулировка клиньев производится винтами, расположенными в торцах салазки 2 и салазки 4 суппорта.

Резцедержатель закрепляется на салазке 4 болтом 13 и рукояткой 14. При отворачивании рукоятки резцедержатель отжимается вверх от верхней салазки.

Для фиксации положения резцедержателя на салазке 4 имеется опорный штифт.

В резцедержателе можно закреплять одновременно до четырех резцов. Резцы крепятся болтами 15.

Фартук токарно-винторезного станка ТВ-6М

С помощью фартука можно производить механическую продольную подачу суппорта от ходового валика и от ходового винта, а также ручную продольную подачу.

Ручная подача осуществляется вращением маховика 1, насаженного на вал-шестерню 4, входящего в зацепление с шестерней 3, сидящей на валике реечной шестерни 2.

Последняя входит в зацепление с зубчатой рейкой, жестко прикрепленной к станине. Механическая подача от ходового валика 10 осуществляется червяком 5, связанным с валиком скользящей шпонкой. Червяк приводит во вращение червячную шестерню 11 и далее через кулачковую муфту и шестерни 13, 3 вращение передастся па реечную шестерню. Для включения механической подачи надо рукоятку 6 повернуть на себя, при этом включается кулачковая муфта.

Механическая подача от ходового винта осуществляется поворотом вниз рукоятки 7, соединяющей разъемную маточную гайку 8—9 с ходовым винтом.

Реечную шестерню 2 при нарезании резьбы надо обязательно выводить из зацепления с рейкой движением рукоятки 12 на себя.

При механической подаче от ходового валика и при ручной подаче суппорта с помощью маховичка 1 реечную шестерню вводят обязательно в зацепление с зубчатой рейкой движением рукоятки 12 от себя.

В конструкции фартука предусмотрена блокировка, не позволяющая одновременно включать механическую подачу от ходового валика и маточную гайку.

Задняя бабка токарно-винторезного станка ТВ-6М

Составные части задней бабки токарно-винторезного станка ТВ-6М

Задняя бабка служит для поддержания второго конца обрабатываемой детали. Корпус бабки 1 расположен на основании 2, перемещающемся по направляющим станины станка.

В корпусе продольно перемещается пиноль 3.

Пиноль имеет коническое отверстие (конус Морзе 2), в которое вставляется упорный центр или другой инструмент; сверла, развертки, патрон сверлильный и т. д. Перемещение пиноли производится маховичком 4, вращающим винт 5.

Для удобства вращения на маховике закреплена рукоятка 6.

Чтобы пиноль при вращении маховичка не поворачивалась, она имеет шпоночную канавку, в которую входит винт-шпонка 7. Рукоятка 8 служит для зажима пиноли в корпусе бабки. Оси шпинделя и пиноли задней бабки должны совпадать.

Схема электрическая токарно-винторезного станка ТВ-6М

Электрическая схема токарно-винторезного станка ТВ-6М

Читайте также: Школьные токарные станки

Видео токарно-винторезного станка тв6м

Технические характеристики станка ТВ-6М

Наименование параметра	ТВ-4	ТВ-6	ТВ-6М	ТВ-7
Основные параметры станка
Класс точности	Н	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	200	220
Наибольший диаметр заготовки над суппортом, мм	125	80		100
Высота центров над плоскими направляющими станины, мм	108	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	350	330
Наибольшая длина заготовки в патроне, мм				310
Наибольшая длина обтачивания, мм	300	300	300	300
Наибольшая высота держателя резца, мм	10 х 12	12 х 12	10 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм	12	12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78	78	78
Шпиндель
Резьбовой конец шпинделя, мм	М36 х 4	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм	100	100	130	125
Диаметр сквозного отверстия в шпинделе, мм	16			18
Наибольший диаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	6	8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	180, 250, 355, 500, 710, 1000	60. .1000
Торможение шпинделя	нет	нет	нет	нет
Блокировка рукояток	нет	нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	300	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм	0,5	0,25	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	100	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	50	85	50	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±40°	±45°	±40°
Число ступеней продольных подач суппорта	3	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет	нет
Количество нарезаемых резьб метрических	3	3		6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65	65
Наибольшее поперечное смещение задней бабки, мм			±5
Электрооборудование
Электродвигатель главного привода, кВт	1,0	1,1	1,1	1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020	1100 х 470 х 1100	1100 х 470 х 1020	1050 х 535 х 1200
Масса станка, кг	280	300	280	400

Список литературы:

Токарно-винторезный станок ТВ-6М. Паспорт и руководство по уходу и обслуживанию, 1992

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
Батов В.П. Токарные станки, 1978
Белецкий Д.Г. Справочник токаря-универсала, 1987
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
Локтева С.Е. Станки с программным управлением, 1986
Модзелевский А. А., и др. Токарные станки, 1973
Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
Тепинкичиев В.К. Металлорежущие станки, 1973
Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

ТВ-6 токарно-винторезный станок: Паспорт, Характеристики, Схема, Руководство

Токарно-винторезный станок ТВ-6 стал выпускаться в серийном производстве только с 1980 года ростовским станкостроительным предприятием «КомТез-Плюс». Эта модель заменила предшествующую ТВ-4 и широко применяется в учебных целях для молодых специалистов по токарному делу. В связи с этим его возможности в техническом и эксплуатационном плане стандартны, поэтому он способен выполнять типовые работы по холодной механической обработке заготовок.

Основное назначение станка

Данный вид оборудования разработан для проведения обучающей программы по базовым аспектам токарных работ, поэтому у него нет высокотехнологичных режимов. Как правило, его используют для таких стандартных операций, как:

Высверливание и расточка отверстий.
Обрезка лишних участков детали.
Обработка торцевых частей.
Создание резьбы метрического типа.
Обточка изделий конусообразной и цилиндрической формы.

Станок ТВ6 или как его еще называют «школьник», применяется только для работы со сталью различной твердости и цветными металлами. Это связано с тем, что при обработке других материалов образуются летучие вещества, которые имеют в составе потенциально опасные включения, способные причинить вред здоровью человека. Также к числу вредных веществ относится мелкодисперсная пыль, которая небезопасна при точении изделий в учебных заведениях.

Технические характеристики

Оборудование обладает достаточно небольшими размерами – 144х47х11 см и весом 300 кг, поэтому он отлично помещается в учебную мастерскую. При этом такие габариты позволяют обеспечить доступ к нему со всех сторон, что немаловажно для полноценной работы. Обработка изделий может производиться в том случае, если ее наибольший диаметр над резцедержателем равен 8 см, а над основанием – 20 см.

Максимальная длина детали, которая помещается в рабочую зону, равняется 35 см, однако участок, подвергающийся обработке, может быть всего 30 см. Не менее важно знать высоту центров станка ТВ-6, расположенных над опорной частью режущего приспособления – 12 мм. Габариты резцедержателя в стандартной комплектации равны 12х12 мм. На основе паспортных данных можно выделить следующие основные параметры:

Высота центров над направляющими основания – 108 мм.
Расстояние между патроном и задней бабкой – 350 мм.
Движение резцедержателя в параллельном направлении на деление лимба — 0,5 мм, в перпендикулярном – 0,025 мм.
Движение резцедержателя в параллельном направлении на оборот лимба – 30 мм, в перпендикулярном – 2 мм.
Есть 3 метрических резьбы.
Скорость вращения в прямом и обратном направлении – 130, 170, 235, 385, 510,700 об/мин.
Наибольший допустимый диаметр прутка – 12 мм.
Количество ступеней вращения во всех направлениях – 6.
Конус Морзе шпинделя — №3.
Возможность остановки шпинделя – отсутствует.
Возможность блокировки рукоятей – отсутствует.
Мощность электрического двигателя – 110 Вт.

Сведения о производителе учебного токарно-винторезного станка ТВ-6

Производитель токарно-винторезного станка модели ТВ-6 — Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

НС-16 — станок сверлильный настольный Ø 16
НГФ-110Ш3 — станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
СНВШ — станок сверлильный настольный Ø 16
СНВШ-2 — станок сверлильный настольный Ø 16
ТВ-4
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6М
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
ТВ-7
— станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

ТВ-6 (ТВ6) станок токарно-винторезный учебный.

Назначение, область применения

Школьный токарно-винторезный станок ТВ-6 заменил модель ТВ-4

и был заменен на более совершенную модель
ТВ-6М.
Станок ТВ-6 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Принцип работы и особенности конструкции станка

Учебный токарно-винторезный станк ТВ-6, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок ТВ-6 имеет 6 скоростей шпинделя за счет переключения шестерен в коробке передней бабки, 3 скорости подач суппорта, может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

Конец шпинделя станка ТВ-6 имеет резьбу М36х4, поэтому для установки токарного или поводкового патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-6 — Ø100 мм.

Привод станка ТВ-6 осуществляется от асинхронного электродвигателя ~380В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляная ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Станок позволяет производить следующие виды токарных работ:

Проточку и расточку цилиндрических и конических поверхностей
Подрезку торцов
Отрезку
Нарезание метрических резьб
Сверление и ряд других работ

Урок по технологии.

7-класс»Строение ТВ-6″

Технология. 7 класс

Тема

.
Строениетокарно-винторезногостанка. Кинематическая схема. Технологическиеустройства.
Планируемые результаты:

Предметные

: Ознакомление обучающихся с назначением и устройством токарно- винторезного станка ТВ – 6. Научатся читать кинематическую схему станка;

2. Метапредметные (УУД):

Регулятивные —

научатся анализировать содержание материала; осуществлять итоговый и пошаговый контроль при выполнении практической части урока; оценивать правильность выполнения работы; бережливому отношению к оборудованию и инструментам.

Коммуникативные

— умение работать в группе при выполнении задания, умение вести сотрудничество с учителем и сверстниками, оказывать посильную помощь одноклассникам и быть объективным при оценке их работ; адекватно относиться к замечаниям учителя и одноклассников при появлении ошибок в работе.

Познавательны

е – развитие технического мышления, знаний о строении машин и механизмов.

Личностные –

развитие мотивов учебной деятельности, навыков сотрудничества с взрослыми и сверстниками; развитие логического мышления, моторики движений

Тип урока.

Комбинированный.

Методы и формы обучения:

устный опрос, беседа, рассказ, демонстрация наглядных пособий, показ приемов работы учителем, практическая работа.

Оборудование

: токарно- винторезный станок ТВ – 6, плакат: устройство токарно- винторезного станка ТВ – 6, компьютер, телевизор, раздаточный материал (карточки-задания)

Ход урока.

Оргмомент.

Актуализациязнанийимотивацияучебной деятельностиучеников.
1. К каким группам машин принадлежит токарный станокиз обработки древесины? 2. Какую машину называют технологической? 3. Как осуществляется приведение в движение исполнительного (рабочего) органа токарного станка для обработки древесины и сверлильного станка? 4. Что общего и в чем отличие сверлильного и токарного станков для обработки древесины?

3.
Изучение нового материала.
3.1. Токарно-винторезныйстанокТВ6.

Создание совершенных токарных металлорежущих станков началось в начале XVIII ст. В XIX ст. были сконструированы станки с механическим креплением и перемещением режущего инструмента. На современных металлообрабатывающих предприятиях используют металлорежущие станки, которые большинство или все технологические операции выполняют автоматически, без затраты физической силы человека. Эти машины называют
автоматами.
С помощью компьютеров они могут выполнять самые разнообразные технологические операции, запрограммированные человеком.

Слайд 1

В школьных учебных мастерских можно изготовлять изделия из металла, которые имеют цилиндрическую, коническую, фасонную поверхность, ступенчатую с выступлениями, уступами и другой геометрической формой поверхности на токарно-винторезном станке марки ТВ-6М.

Основными сборочными единицами (узлами) токарно-винторезного станка являются: станина, передняя бабка, задняя бабка, суппорт, коробка подач, клиноременная передача, гитарный механизм.

Слайд 2

Станина

— это основа станка, на которой монтируются основные его узлы. Она имеет две направляющие: передняя направляющая служит для передвижения каретки суппорта, задняя — для передвижения задней бабки.

Передняябабка

крепится на левой части станины. В станке ТВ -6М передняя бабка служит и коробкой скоростей. Передняя бабка предназначена для крепления обрабатываемой заготовки и предоставления ей вращательного движения, изменения частоты вращения шпинделя (скорости резания) и изменения направления вращения (реверс).

Шпиндель

передает вращательное движение заготовке, которая обрабатывается, с помощью трехкулачкового патрона.

Гитарныймеханизм

предназначен для передачи вращательного движения от коробки скоростей к коробке подач.

Коробкаподач

получает вращательное движение от коробки скоростей через шестерни гитарного механизма и обеспечивает по три скорости подачи суппорта через ходовой вал и ходовой винт.

Суппорт

предназначен для крепления резца и предоставления ему движения подачи в нужном направлении.

С помощью поворотнойплиты

на суппорте можно возвращать и устанавливать верхние полозки под необходимым углом к оси вращения заготовки, которая дает возможность вытачивать короткие конусы.

Задняябабка

токарно-винторезного станка имеет такое же назначение, что и задняя бабка токарного станка СТД-120М. Она поддерживает длинные заготовки во время их обработки, а в
патроне
крепятся необходимые режущие инструменты, которые имеют хвостовик с конусом

Резцедержатель

имеет форму параллелепипеда с пазом по всему периметру. Внутри резцедержателя есть отверстие, через которое проходит винт фиксатора
1
. В верхней части паза по его периметру расположены болты с квадратными головками
4
для крепления резцов. В резцедержателе можно одновременно закрепить четыре резца. Благодаря этому на перестановку резцов во время работы не требуется много времени. Для их установки необходимо повернуть рукоятку фиксатора
3
против часовой стрелки и повернуть резцедержатель так, чтобы нужный резец стал в рабочее положение, и опять зафиксировать его рукояткой
3
.

Слайд 3

Слайд 4

2. Кинематическая схема
( по плакату)
На кинематической схеме токарно-винторезного станка валы и шестерни условно развернуты в одной плоскости. Все валы пронумерованы римскими цифрами в последовательности передачи вращательного движения :

валэлектродвигателя—I,

приводнойвалкоробки скоростей—II,

промежуточныйвал—III,

валсподвижными блокамизубчатыхколес—IV,

шпиндельV.

Это дает возможность наглядно проследить передачу вращательного движения на шпиндель станка, изменение частот вращения шпинделя (скорость резания) за счет перемещения блоков зубчатых колес на валу VI, передачу вращательного движения на коробку подач. Начиная с вала VI, можно проследить изменение направления подачи, работу гитарного механизма, передачу вращательного движения на ходовой вал и ходовой винт с помощью муфт, работу фартука суппорта и изменение частот вращения ходового вала и ходового винта (скорость механической подачи) за счет перемещения блока зубчатых колес на валу.

Слайд 5

4. Первичное закрепление знаний.

1. Как передается главное движение от электродвигателя на шпиндель? 2. Как изменить скорость резания? 3. Как передается движение от шпинделя на ходовой винт? Ходовой вал? 4. Как изменить скорость механической подачи? 5. Как изменить направление движения механической подачи?

5.
Практическая работа.
Слайд 6

Изучение строения ТВ 6М. Органы управления. Переключение передач. Крепление заготовок.

6. Рефлексия.

7.
Итоги урока.
Оценивание.

Домашнее задание: Проработать соответствующий материал по конспекту.

Расположение составных частей токарно-винторезного станка ТВ6

Спецификация составных частей токарно-винторезного станка ТВ6

Рукоятка переключения скоростей вращения ходового вала и ходового винта
Рукоятка переключения скоростей вращения ходового вала и ходового винта
Рукоятка переключения гитарного механизма
Рукоятки переключения скоростей вращения шпинделя
Рукоятки переключения скоростей вращения шпинделя
Рукоятка поперечной подачи суппорта
Рукоятка закрепления резцедержателя
Рукоятка перемещения верхних салазок
Рукоятка крепления пиноли
Рукоятка крепления задней бабки
Маховик подачи пиноли
Рукоятки управления механической подачей
Рукоятки управления механической подачей
Кнопка
Маховик перемещения суппорта
Кнопки включения и отключения электродвигателя

Расположение органов управления токарно-винторезным станком ТВ-6

Спецификация органов управления токарно-винторезного станка ТВ-6

Рукоятки установки частоты вращения шпинделя
Рукоятки установки частоты вращения шпинделя
Рукоятка установки нарезания правой и левой резьбы и изменения направления подач
Рукоятка установки величины подач и шага резьбы
Рукоятка переключения ходового валик
Реверсивная кнопка включения и остановки станка
Ограждение к патрону
Защитный экран
Рукоятка крепления резцовой головки
Светильник местного освещения К-1М
Рукоятка ручного перемещения поперечной салазки
Рукоятка перемещения верхних (резцовых) салазок
Рукоятка крепления пиноли задней бабки
Рукоятка крепления задней бабки к направляющим станины
Маховик перемещения пиноли задней бабки
Кнопка включения и выключения реечной шестерни
Маховик ручного перемещения продольной каретки
Рукоятка включения гайки ходового винта
Рукоятка включения предельной механической подачи
Ограждение щитка для ходового винта и вала
Трансформатор ОСЗР-0,063-83УХЛ3 ТУ 16-671. 041-84

Таблица органов управления токарно-винторезным станком тв-6

Таблица символов токарно-винторезного станка тв-6

Управление станком тв-6

Пуск и остановка электродвигателя станка производится нажатием кнопок «Пуск» и «Стоп».

В зависимости от характера работ на станке рукоятки и рычаги управления должны находиться в определенных положениях (см. рис. 3).

I. Положение рукояток и рычагов при работе по нарезанию резьб (механическая подача ходовым винтом)

На передней бабке — положение рукоятки трензеля 3 в зависимости от направления подачи суппорта — левое или правое.
На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5: «Винт-вал» в правом положении «Винт».
На фартуке — рукоятка самохода 8 в нижнем выключенном положении «От себя».
Рукоятка включения реечной шестерни 7 — в положении «На себя».
Рукоятка включения маточной гайки 9 — в нижнем крайнем положении.

II. Положение рукояток и рычагов при работе с ходовым валом (механическая подача)

На передней бабке — положение рукоятки трензеля 3 в зависимости от направления подачи суппорта (левое или правое).
На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «Вал-винт» — в левом крайнем положении «Вал».
На фартуке — рукоятка самохода 8 во включенном положении «На себя».
Рукоятка включения маточной гайки 9 — в верхнем положении.
Рукоятка включения реечной шестерни 7 — в положении «От себя».

III. Положение рукояток и рычагов при ручной продольной подаче

На передней бабке — положение рукоятки трензеля 3 в среднем положении.
На коробке подач — положение рычага «Вал-винт» безразлично.
На фартуке — рукоятка самохода в выключенном положении. Рычаг маточной гайки в верхнем положении.

IV. Положение рукояток управления для получения необходимых режимов резания согласно рис.

Паспорт токарно-винторезного станка ТВ-6М.

Данное руководство по эксплуатации «Токарно-винторезный станок ТВ-6М» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации универсального токарно-винторезного станка ТВ-6М.

Содержание Паспорта токарно-винторезного станка ТВ-6М:

Схема расположения органов управления
Конструкция основных узлов станка
Электрооборудование
Установка станка и подготовка его кработе
Смазка станка
Управление станком
Приемы работ на станке
Правила техники безопастности при работе на станке
Уход за станком
Возможные неисправности и методы их устранения
Кинематическая схема станка
Ведомость комплектации станка

Чертежи быстроизнашивающихся деталей

Скачать бесплатно Паспорт токарно-винторезного станка ТВ-6М в нормальном качестве можно по ссылке расположенной ниже:

Схема кинематическая токарно-винторезного станка ТВ-6

Механизмы токарно-винторезного станка ТВ-6

Кинематическая схема токарно-винторезного станка ТВ-6

Перечень подшипников токарно-винторезного станка ТВ-6

Паспорт токарного станка ТВ-6

Данное руководство по эксплуатации «Паспорт токарного станка ТВ-6» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации универсального токарно-винторезного станка ТВ-6.

Содержание

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Назначение
Состав станка
Устроиство и работа станка и его составных частей
Спецификация шарикоподшипников
Система смазки

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Указания мер безопастности
Порядок установки
Первоначальный пуск станка
Управление станком
Регулирование станка
Уход за станком
Возможные неисправности в работе со станком и методы их устранения

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Техническая характеристика
Основные данные суппорта
Комплект поставки

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ ГАРАНТИИ ИЗГОТОВИТЕЛЯ ПРИЛОЖЕНИЯ

Чертежи быстроизнашивающихся деталей

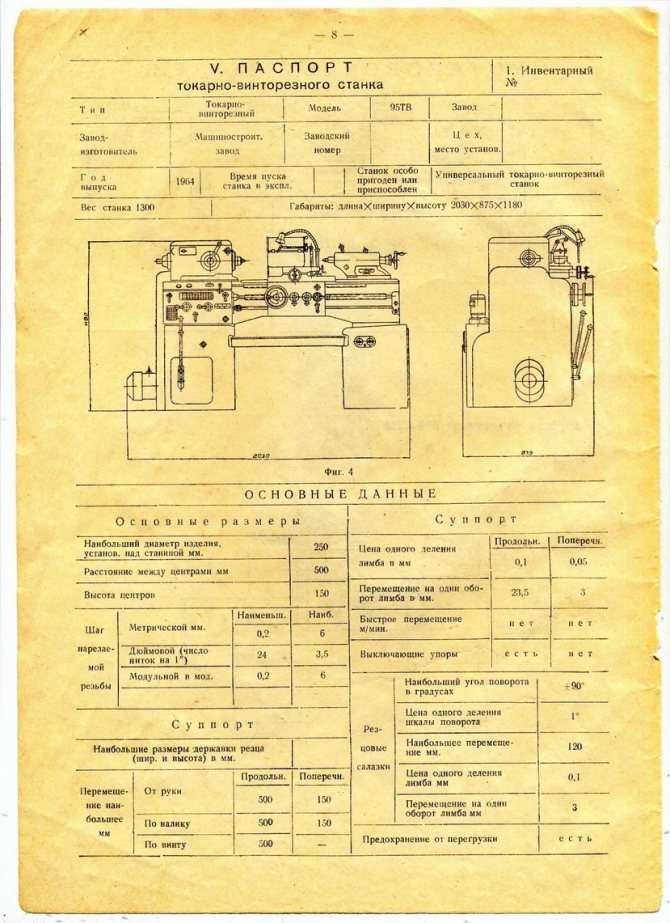

Скачать бесплатно Паспорт токарно-винторезного станка ТВ-6 в нормальном качестве можно по ссылке расположенной ниже:

Технические характеристики станка ТВ-6

Наименование параметра	ТВ-4	ТВ-6	ТВ-7
Основные параметры станка
Класс точности	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	220
Наибольший диаметр заготовки над суппортом, мм	125	80	100
Высота центров над плоскими направляющими станины, мм	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	330
Наибольшая длина заготовки в патроне, мм	310
Наибольшая длина обтачивания, мм	300	300	300
Наибольшая высота держателя резца, мм	10 х 12	12 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм	12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78	78
Шпиндель
Резьбовой конец шпинделя, мм	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм	100	100	125
Диаметр сквозного отверстия в шпинделе, мм	16	18
Наибольший диаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60. .1000
Число ступеней частот обратного вращения шпинделя	6	6	8
Частота обратного вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60..1000
Торможение шпинделя	нет	нет	нет
Блокировка рукояток	нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм	0,5	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	50	85	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±40°	±40°
Число ступеней продольных подач суппорта	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет
Количество нарезаемых резьб метрических	3	3	6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65
Электрооборудование
Электродвигатель главного привода, кВт	1,0	1,1	1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020	1100 х 470 х 110	1050 х 535 х 1200
Масса станка, кг	280	300	400

Как купить смарт-телевизор: 6 характеристик, которые следует учитывать

Если вы хотите обновить свой текущий смарт-телевизор, мы не виним вас — на современном рынке смарт-телевизоров всегда есть новые и улучшенные телевизионные дисплеи, на которые стоит обратить внимание, подталкивая скромный телевизор к более крупным, ярким и смелым изображениям, чем когда-либо прежде.

Во время хорошей распродажи — например, в Черную пятницу — вы можете сэкономить сотни на качественном экране, но вы не получите максимальной отдачи от затраченных средств, если не будете знать, что именно вы ищете и что вы должны ожидать от современного смарт-телевизора. Ниже мы разобрали наиболее важные характеристики телевизора, в том числе разницу между экранами OLED и QLED, то, как 4K и HDR работают вместе для получения более качественного и детального изображения, а также обо всем, что современные смарт-телевизоры могут делать, чего не могут старые модели.

Важно знать свой бюджет, так как смарт-телевизоры могут стоить от нескольких сотен долларов до нескольких тысяч, но какой бы ни была ваша идеальная цена, найдется смарт-телевизор и телевизор, соответствующий вашим потребностям.

Лучший размер экрана телевизора для вашего помещения

Смарт-телевизоры бывают всех форм и размеров, и лучший размер экрана будет зависеть от размера комнаты, в которой он будет размещаться, а также от того, как далеко вы планируете сидеть.

«Общее эмпирическое правило для оптимального расстояния просмотра должно быть в 1,5 раза больше размера экрана [в дюймах], но поскольку большинство людей, вероятно, не двигают свой диван, лично я бы выбрал размер экрана, соответствующий вашему бюджету. /space может позволить», — сказал Винсент Тео, телевизионный технолог, который ведет канал HDTVTest на YouTube. «Например, если предположить, что расстояние просмотра составляет 10 футов [или 120 дюймов], я бы не стал меньше 75-дюймового экрана и даже растянулся бы до 85 дюймов, если это возможно».

Для небольших экранов вы должны просто убедиться, что можете сидеть на соответствующем меньшем расстоянии. Имейте также в виду, что для больших вечеринок (например, спортивных матчей и семейных фильмов) можно использовать большие экраны, чтобы обеспечить видимость вокруг комнаты.

TCL 40-дюймовый Smart LED TV с разрешением 1080p

Хороший и распространенный размер для многих типичных гостиных, вот пример солидного 40-дюймового телевизора.

LG C2 55-дюймовый OLED-телевизор

Один из лучших универсальных телевизоров для тех, кто хочет получить все возможности OLED-телевизора. Этот телевизор от LG оснащен фантастической платформой WebOS, невероятным качеством изображения и поддержкой HDMI 2.1. Он использует а9Процессор Gen 5, способный генерировать изображения, достойные этой превосходной 4K OLED-панели. Это лучший 55-дюймовый экран за такую цену.

Samsung QN85B Neo QLED 4K Smart Tizen TV

Превосходный телевизор Samsung среднего класса, эта модель QLED использует технологию Mini LED для получения четких, ярких и высококонтрастных изображений. Элегантная смарт-платформа Tizen, широкий цветовой охват и динамики Dolby Atmos мощностью 60 Вт — настоящее удовольствие для домашнего телевизора.

Разрешение: Вам нужен телевизор 4K или 8K, или достаточно 1080p?

Разрешение — это просто уровень детализации, на который способен ваш экран телевизора, и он определяется количеством пикселей, упакованных в один экран. Небольшой экран с низким разрешением способен отображать ограниченную детализацию, в то время как экран большего размера с высоким разрешением позволит вам увидеть гораздо больше визуальной информации при просмотре телепередач или фильмов.

4K становится все более стандартным для новых телевизоров и доступен для различных размеров экрана — «4K» означает примерно 4000 пикселей, которые вы найдете в одном ряду на экране, что в общей сложности составляет восемь миллионов пикселей. Телевизоры 4K, как правило, также имеют множество других полезных качеств изображения, таких как HDR — расширенный динамический диапазон — для более насыщенных цветов или поддержка Dolby Atmos (улучшенный стандарт звука).

Телевизоры с диагональю 40 дюймов и больше обычно имеют разрешение 4K (и должно быть таким), в то время как дисплеи меньшего размера обычно обходятся разрешением 720p (720 пикселей по вертикали) или 1080p (1080 пикселей по вертикали). Это связано с тем, что на небольших экранах пиксели располагаются так близко друг к другу, что нет особого смысла делать их 4K — вы не сможете заметить дополнительные детали на обычном расстоянии просмотра.

Если у вас больше места и вы не против потратить дополнительные деньги, вы можете подумать о телевизоре 8K. Экраны 8K имеют примерно 8000 пикселей по горизонтали, что в четыре раза больше, чем у панелей 4K. На самом деле вы не найдете никаких телепередач в формате 8K, но эти телевизоры способны «увеличивать масштаб» видеоконтента, по существу изобретая больше пикселей и создавая впечатление большей детализации. Тем не менее, это, безусловно, роскошная технология, и вы можете получить эквивалентный 4K-телевизор за гораздо меньшие деньги.

65-дюймовый телевизор Samsung QN900B Neo QLED 8K

Если вам нужно четкое разрешение 8K, этот флагман Samsung — то, что вам нужно. Благодаря мини-светодиодной подсветке, многоканальным динамикам мощностью 90 Вт и захватывающему дух элегантному дизайну на весь экран этот экран с высоким разрешением предназначен для покупателя с высоким бюджетом.

TCL 75-дюймовый телевизор Mini LED QLED 8K 6-й серии

8K-модель TCL стоит немного меньше, чем флагман Samsung, но при этом оснащена множеством премиальных технологий, таких как мини-светодиодная подсветка и контрастность QLED для выдающегося изображения.

Sony Bravia A80K 55-дюймовый 4K OLED-телевизор Google TV

Sony имеет прочную репутацию в области обработки изображений и управления движением, что делает его отличным вариантом для динамичных фильмов, спортивных матчей и всего, что между ними. Вы получите четкое изображение 4K на OLED-панели с невероятной регулировкой цвета и яркости, а также обновленную платформу Google TV.

LED, OLED, QLED и Mini LED: какой тип панели вам подходит?

Каждый телевизор каким-то образом излучает свет вам, зрителю. Большинство телевизоров делают это с помощью подсветки, встроенной матрицы из Светодиоды (светоизлучающие диоды), которые излучают свет через панель, создавая видимые изображения. Иногда вместо этого они используют боковое освещение, в котором используются светодиоды, встроенные в боковую часть панели — это немного дешевле, но обеспечивает менее постоянную яркость по всему экрану.

QLED основывается на той же концепции, но добавляет дополнительный слой квантовых точек, который улучшает цвет и контраст. В большинстве телевизоров Samsung используется какая-либо технология QLED, а некоторые из них классифицируются как Neo QLED, что относится к наиболее впечатляющим высококлассным моделям бренда, в которых используются модернизированные светодиоды для повышения яркости и цветового воздействия.

Другие светодиодные телевизоры классифицируются как Mini LED , что означает, что светоизлучающие диоды особенно малы (как правило, менее 0,2 мм в диаметре), что значительно увеличивает количество диодов в одном телевизоре и обеспечивает гораздо более эффективное управление яркостью. .

OLED — это совсем другой котелок с рыбой. OLED (или органический светодиод) вообще не использует подсветку. Вместо этого эти панели являются самоизлучающими, а это означает, что отдельные пиксели могут включаться и выключаться с множеством различных оттенков и оттенков для невероятно насыщенных цветов. Возможность полного отключения пикселей также обеспечивает глубокий черный цвет и яркие блики, контрастирующие друг с другом.

Большинство производителей телевизоров предлагают различные типы панелей, но в целом Samsung и TCL предлагают QLED и Mini LED, а LG, Panasonic и Sony продвигают OLED для своих экранов премиум-класса. Итак, как вы собираетесь выбирать?

Как правило, более дешевые модели по умолчанию оснащены светодиодами. В наши дни вы также можете получить относительно доступный QLED, и это может быть хорошим выбором для тех, у кого небольшой бюджет, или для тех, кто ищет хороший универсальный телевизор среднего класса. Кинофилы захотят OLED-экран из-за отличного изображения, но модели Neo QLED или Mini LED будут иметь более высокую яркость, что улучшит просмотр в дневное время — OLED немного тусклый по сравнению с ним и лучше всего работает в темных условиях просмотра.

65-дюймовый OLED-телевизор LG G2

В этом улучшенном OLED-телевизоре есть все, что нужно современному телевизору: элегантный интерфейс, захватывающее дух качество изображения и увеличенная на 20 % яркость по сравнению с другими OLED-моделями LG, согласно данным бренда. С G2 будущее OLED, безусловно, выглядит ярким.

TCL 55-дюймовый мини-светодиодный телевизор 6-й серии

Мини-светодиодная подсветка на телевизоре среднего класса? Это то, что TCL сделала с этой 55-дюймовой моделью 6-й серии, в которой используется подсветка премиум-класса для невероятной контрастности и яркости. Даже если изображение будет не таким четким, как у некоторых более дорогих моделей, у него есть эффективная платформа Google TV и разрешение 4K, что в целом делает его хорошим выбором.

65-дюймовый телевизор Samsung Q80B QLED 4K Smart TV

В этом QLED-телевизоре среднего класса используется полноэкранная подсветка, что означает, что вы получите постоянную яркость на этом функциональном высококонтрастном экране. Это надежный универсал, который отказывается от самых премиальных технологий, но, тем не менее, предлагает отличное изображение и технические характеристики.

Vizio 55-дюймовый OLED-телевизор 4K UHD Smart TV

Если вы готовы купить OLED-телевизор, но не можете позволить себе предложения LG и Sony, OLED-телевизор Vizio предлагает множество преимуществ по более низкой цене. Вы по-прежнему получаете этот глубокий, идеальный черный цвет, жертвуя некоторой яркостью, точностью цветопередачи и сфокусированными игровыми функциями от других брендов.

Roku, Google, Fire TV: какая платформа Smart TV лучше?

Еще одна вещь, на которую стоит обратить внимание, — это программное обеспечение, встроенное в ваш Smart TV. Эта платформа Smart TV фактически является вашим порталом для доступа к различным потоковым сервисам, приложениям и телевизионным функциям, и у каждой платформы есть свои плюсы и минусы.

Многие из лучших телевизоров используют стороннее программное обеспечение — телевизоры Samsung в основном используют ОС Samsung под названием Tizen, тогда как телевизоры LG используют платформу webOS; оба являются отличными вариантами с аналогичным горизонтальным макетом на домашней странице и эквивалентной поддержкой приложений, а также с возможностью распознавания голоса для навигации по ОС без помощи рук. Платформа LG немного изящнее (с одним из лучших пультов для телевизора), но сервис Samsung TV Plus также позволяет бесплатно смотреть кучу телеканалов.

Некоторые производители телевизоров, такие как Hisense и TCL, используют множество сторонних платформ, что означает, что вы можете получить Roku, Google TV или что-то еще, в зависимости от модели. Roku славится своим удобством использования, настраиваемым макетом значков плитки, привлекательным фиолетовым дизайном и уникальной заставкой, а также хорошей поддержкой потоковых сервисов и отличной функцией поиска.

Google TV (обновление до Android TV) предлагает хорошее подключение к устройствам Android, интеллектуальную навигацию и Google Assistant, и его можно найти на многих телевизорах Sony. Amazon Fire TV известен наличием потоковых устройств Fire TV, которые, как правило, довольно хороши, но телевизоры с Fire TV из коробки, как правило, немного уступают в производительности (лучше купить модный телевизор и подключить в потоковой флешке Fire TV, если вам не нравится интерфейс).

Независимо от этого, рекомендуется убедиться, что ОС поддерживает приложения, которые вы, скорее всего, будете использовать, такие как Netflix, Disney Plus, Hulu, Apple TV Plus или любое другое место, где вы предпочитаете получать свой контент. Теох отметил, что Android/Google TV «по-прежнему лидирует в плане поддержки приложений».

TCL 55-дюймовый 4K-телевизор Roku серии 5

Roku — одна из самых удобных платформ, и TCL успешно использует ее в этом 4K-телевизоре среднего класса. Вы получите четкое разрешение, Dolby Vision HDR и слой Quantum Dot для повышения контрастности по очень разумной цене.

Samsung, 43 дюйма Рамка

Платформа WebOS от Samsung элегантна и интуитивно понятна, со специальным художественным режимом, который позволяет вам демонстрировать классические произведения искусства — или только ваши собственные фотографии и изображения — в то время как настраиваемые рамки (отсюда и название) позволяют этому экрану гармонично впишется в ваш интерьер. Эту 43-дюймовую модель можно повесить и в портретном режиме.

Insignia 32-дюймовый HD Smart TV класса F20

Этот относительно доступный HD-телевизор — отличная бюджетная покупка благодаря быстрой платформе Amazon Fire TV и отличной поддержке приложений. Однако имейте в виду, что вы не получите всех преимуществ от шоу и фильмов в формате 4K.

Что еще нужно учесть перед покупкой нового смарт-телевизора

В идеале ваш новый телевизор должен иметь все необходимое, но так бывает не всегда. Если вы не являетесь поклонником встроенной ОС, то потоковая флешка или коробка могут быть простым решением; вы можете получить стримеры Roku всего за 30 долларов или более дорогие варианты, такие как Apple TV 4K, примерно за 180 долларов.

«Одним из наиболее важных соображений при покупке телевизора является предполагаемый вариант использования», — добавил Тео. «Если вы хотите играть в игры на консолях следующего поколения, таких как PS5 или Xbox Series X, вам следует стремиться к телевизору с хорошей поддержкой HDMI 2.1 (например, телевизоры LG и Samsung) для игрового процесса 4K и 120 Гц. А если вы смотрите много новостей с баннерами или используете телевизор в качестве монитора ПК, возможно, OLED — не лучшая идея из-за повышенного риска постоянного выгорания».

В противном случае звук будет вашей главной заботой. Большинство смарт-телевизоров имеют базовую выходную мощность 10–20 Вт, а модели премиум-класса часто имеют мощность от 40 Вт до 160 Вт, и все они имеют разный уровень качества звука. Если вы обнаружите, что звука немного не хватает, тогда специальная звуковая панель или акустическая система должны решить эту проблему.

Почему стоит доверять Select?

Избранный писатель Генри Сент-Леже провел годы, анализируя все виды потребительских гаджетов, от телевизоров и проекторов до умных колонок и виртуальной реальности. Ранее он был редактором домашнего кинотеатра в TechRadar и имеет подписи в T3, MacFormat и Digital Camera World — он специализируется на том, чтобы направлять покупателей к устройствам, которые обладают наибольшей выгодой по цене.

Познакомьтесь с нашими экспертами

В Select мы работаем с экспертами, обладающими специальными знаниями и полномочиями, основанными на соответствующей подготовке и/или опыте. Мы также предпринимаем шаги для обеспечения того, чтобы все экспертные советы и рекомендации были сделаны независимо и без нераскрытых финансовых конфликтов интересов.

Винсент Тео — ведущий телевизионный эксперт, ведущий YouTube-канала HDTVTest.

Следите за новостями Select о личных финансах, технологиях и инструментах, здоровом образе жизни и многом другом, а также следите за нами в Facebook, Instagram и Twitter, чтобы быть в курсе последних новостей .

Xiaomi Mi TV 6 Extreme Edition 55-дюймовый Ultra HD 4K Smart QLED TV Цена в Индии 2022 г., полная спецификация и обзор

Xiaomi Mi TV 6 Extreme Edition 55-дюймовый Ultra HD 4K Smart QLED TV Цена в Индии 2022 г., полная Характеристики и обзор | Смартприкс

от Xiaomi

Xiaomi Mi TV 6 Extreme Edition 55-дюймовый телевизор Ultra HD 4K Smart QLED Ожидаемая цена в Индии начинается от 68 999 фунтов стерлингов. Взгляните на Xiaomi Mi TV 6 Extreme Edition 55-дюймовый телевизор Ultra HD 4K Smart QLED с подробными техническими характеристиками и функциями.

Xiaomi Mi TV 6 Extreme Edition 55-inch Ultra HD 4K Smart QLED TV Quick Specifications
Specification	Value
HDMI Ports	3
Screen Resolution	4K, 3840 x 2160 pixels
RAM	4.5 GB
Storage	64 GB
Smart TV	Yes

Compare Prices
Specifications
User Reviews
Discussions

Xiaomi Mi TV 6 Extreme Edition 55-inch… Prices

Xiaomi Mi TV 6 Extreme Edition с экраном 55 дюймов… ожидаемая цена в Индии — 68 999 фунтов стерлингов.

Xiaomi Mi TV 6 Extreme Edition 55 дюймов… Характеристики

Оценка характеристик

Выше среднего

Группа: от 62 500 до 77 500

Это телевидение:

Среднее значение:

Максимум:

80 В шедевр Glo Series 55QPM 55 дюйм Ultra HD 4K Smart Qled TV

Групповой Рейн: #Out 73 № 73 № 73 № 73

Overall Rank: #133 out of 1233 tvs

Xiaomi Mi TV 6 Extreme Edition 55-inch… Quick Specifications

[See Full Specifications]

General
- QLED

Display
- 55 in Display
- 4K Resolution, 3840 x 2160 pixels
- 120 Hz
- 178 ° Viewing Angle

Audio
- 90 w Speaker Output
- Dolby Digital Plus ; Долби Атмос; ДТС-HD; ОГГ; ФЛАК; MP3; ААС; DTS Surround

Возможности подключения
- 2 порта USB
- 3 порта HDMI
- 1 Порты для наушников
- Ethernet

Smart Features
- Screen Mirroring
- Wi-Fi Enabled
- Bluetooth

Technical
- Cortex A73 Processor
- Mali-G52 MC2
- 4. 5 GB Оперативная память
- 64 ГБ Память

Xiaomi Mi TV 6 Extreme Editi… Анализ

Группа Диапазон: ₹62,500 до ₹77,500

0200 Открыть все группы

Дисплей

Размер дисплея

Среднее

Это устройство:

Группа AVG:

Группа Лучший:

…

с лучшим размером дисплея
Sansui Jswi70129 с лучшим размером дисплея
Sansui Jswi70. Ultra… 70 в
Acer XL Series AR70AR2851UD 70 в… 70 в
Hisense 70A71F 70-дюймовый Ultra HD 4… 70 в
LG UQ7500 65-дюймовый ultra HD 4K SMA… 65 In
9015. …65 в

Решение дисплея

Best

Это устройство:

Группа AVG:

Группа Best:

…

Продукты с лучшим дисплеем
LG 55UQ805050PSB 55 дюймовый дюймовый дюймовый hd 4… 210129 LG 55UQ805050PSB 55 дюймовый дюймовый резолю Bravia KD-55X75K 55 inch Ult…2160p
Sony Bravia KD-43X80K 43-inch 4K …2160p
LG 55NANO83TPZ 55-inch Ultra HD 4…2160p
Samsung 55Q60AAK 55-inch Ultra HD…2160p

Display PPI

Среднее

Это устройство:

80 PPI

Группа AVG:

80 PPI

Группа Best:

102 PPI

. ..

Продукты с лучшим отображением PPI

с лучшим отображением PPI
SONIIA KNIIA. 43-inch 4K …102 ppi
LG OLED48A1PTZ 48-inch Ultra HD 4…102 ppi
Samsung 55AU9070 55-inch Ultra HD…102 ppi
Sky Glass 43 inch Ultra HD 4K Sma…102 ppi
TCL P725 65 -дюймовый Ultra HD 4K Smar…102 ppi

Общие

USB -порты

Среднее

Это устройство:

Группа AVG:

Группа Best:

2 (сторона), 2 (задняя часть)

…

с лучшими портами USB

с лучшими USB -портами

с лучшими USB -портами
LG 49SM8100PTA 49 дюймов Ultra HD 4…2 (сбоку), 2 (сзади)
LG 55UQ8050PSB 55 дюймов Ultra HD 4…3
OnePlus Q1 55 дюймов Ultra HD 4K Sm…3
LG 55UJ632T Ultra HD Smart TV2 (сбоку), 1 (сзади)
Sony Bravia KD-55X75K 55 дюймов Ult…2

HDMI Ports

Average

This Device:

Group Avg:

Group Best:

. ..

Products With Best HDMI Ports
LG 55UQ8050PSB 55 inch Ultra HD 4…4
Sony Bravia KD-43X80K 43 дюйма 4K … 4 (сбоку)
LG 55NANO83TPZ 55 дюймов Ultra HD 4…4
Vu The Masterpiece Glo Series 55Q…4
OnePlus Q1 55 дюймов Ultra HD 4K Sm…4

Оценка технических характеристик

Выше среднего

Это устройство:

79/100

Группа AVG:

72/100

Группа Best:

80/100

…

Продукты с лучшей спецификацией
Vu Masterpeece Series 555QP Series 55QPM Product 5…80/100
OnePlus Q1 55-дюймовый Ultra HD 4K Sm…79/100
Xiaomi Mi TV 6 Extreme Edition 55…
79/100
Vu The Masterpiece Glo Series 55Q…78/100 Xiaomi
0
0
0
0 Mi TV 6 55-дюймовый Ultra HD 4…78/100

Показать больше ▼

Xiaomi Mi TV 6 Extreme Edition 55-inch… Advantages

Display In Groups

Memory
Lots of RAM 4. 5 GB
Display
Экран высокого разрешения 3840 x 2160 пикселей
QLED
Высокая частота обновления 120 HZ
Connectivity
Smart TV

Xiaomi Mi TV 6 Extreme Edition 55-inch… Full Specifications

Report An Error

General
Model	Mi TV 6 Extreme Edition
Type	QLED
Display
Size (Diagonal)	55 in
Screen Resolution	4K, 3840 x 2160 pixels
Refresh Rate	120 Hz
Curved TV	No
3D TV	No
View Angle (Horizontal)	178 °
View Angle (Vertical)	178 °
Touchscreen	No
Video
Video Formats Supported	MPEG 1/2/4; Н. 264; Н.265; Настоящий; HDR 10+; Долби Вижн; IMAX Enhanced
Поддерживаемые форматы изображений	JPEG, PNG
Аудио
Поддерживаемые аудиоформаты	Dolby Digital Plus; Долби Атмос; ДТС-HD; ОГГ; ФЛАК; MP3; ААС; DTS Surround
Общая мощность динамиков	90 w
Возможности подключения
Порты USB	2 9015
HDMI Ports	3
RF Input (Analog Co-axial) Ports	1
Component Output Ports	1
Headphone/Speaker Output Ports	1
Ethernet	Да

Источник питания

Требуемое напряжение

230 В перем. тока

Power Consumption (Stand-by)
