Установка высокочастотная закалочная ВЧЗ1-100/0,066

Каталог продукции/
Высокочастотные закалочные установки
/Установка высокочастотная закалочная ВЧЗ1-100/0,066

Индукционная установка для закалки ВЧЗ1-100/0,066. Установка индукционного нагрева может производить последовательную и одновременную закалку. Возможна также закалка нескольких зон при том и другом способе.

Технические параметры

По значению	Для термической обработки, Нагрев под закалку, Закалка ТВЧ
Конструктивная особенность	Индукционный нагрев, Высокотемпературный нагрев, Многоэллектродная сварка
Потребляемая мощность, кВт	100
Диаметр нагреваемых заготовок, мм	300
Длина нагреваемых заготовок от, мм	1100
Температура нагрева заготовок, °С	1200
Частота рабочая, кГц	66
Производительность максимальная, кг/ч	—

Индукционная установка для закалки ВЧЗ1-100/0,066 состоит из высокочастотного генератора ВЧГ2-100/0,066 и технологического устройства (механизм перемещения) для управления последовательностью следующих друг за другом операций. В состав установки входит контроллер MITSUBISHI.

Структура условного обозначения

ВЧ — высокочастотная;
З — закалочная;
1 — номер разработки;
100 — мощность колебательная, кВт;
0,066 — частота рабочая, МГц.

Условия эксплуатации

Климатическое исполнение установки — УХЛ, категория 4 по ГОСТ 15150 — 69. Окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли. Требования безопасности соответствуют ГОСТ 21139 — 87. Условия безопасности работы установок должны быть обеспечены предприятием-потребителем в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей». Установка высокочастотная ВЧЗ1-100/0,066 соответствует требованиям ИЕЛВ.682224.004ТУ

ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение, В. ..380
Мощность, кВт:
- колебательная…100 ± 6
- потребляемая от сети…141
Частота рабочая, МГц …0,066
Глубина закаленного слоя, мм..0,9 — 2
Производительность, см²/мин, не менее…490
Расход закалочной жидкости, м³/ч…6
Расход охлаждающей воды, м³/ч……2,35
Скорость вращения закаливаемой детали, об/мин……60
Скорость рабочего хода детали, мм/с…1 — 20
Максимальная длина закаливаемой детали,мм…1000
Максимальный диаметр закаливаемой детали, мм…300
Максимальная масса закаливаемой детали, кг…100
Максимальная длина закаливаемой зоны, мм 700
Масса, кг…4400

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Установка является полуавтоматическим устройством для термообработки машиностроительных деталей при индукционном нагреве. Габаритные размеры приведены на рисунке. Установка состоит из следующих основных частей: механизма перемещения; воронки для слива воды, охлаждающей токонесущие элементы; генератора высокочастотного ВЧГ2-100/0,066

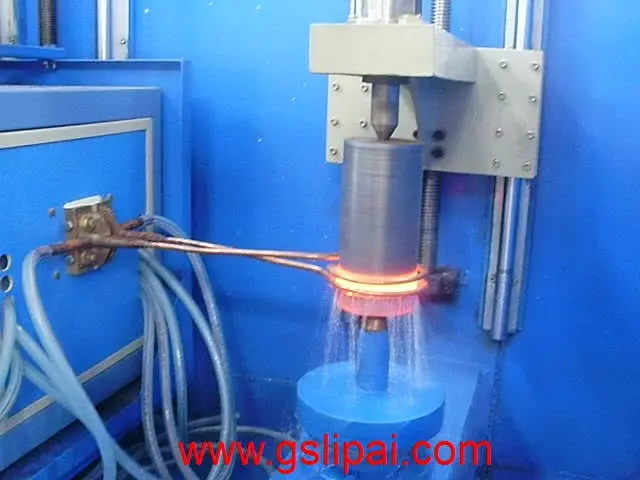

Закаливаемая деталь устанавливается в вертикальном положении на механизме перемещения, с помощью которого термически обрабатываемая деталь движется вдоль продольной оси неподвижного индуктора с одновременным вращением.

Конструкция установки позволяет производить непрерывно-последовательную и одновременную закалку. При том и другом способе имеется возможность осуществить закалку нескольких зон. Настройка установки на различные способы закалки осуществляется с помощью распределительного устройства и контроллера.

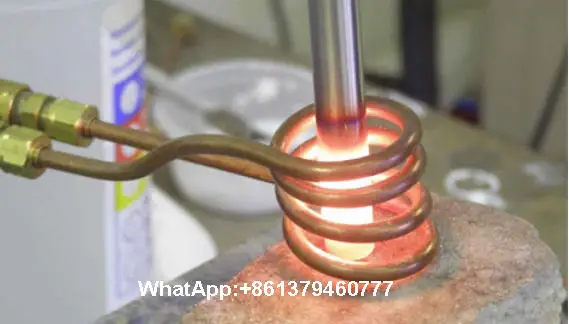

Установка комплектуется сменным двухвитковым цилиндрическим индуктором для термообработки деталей Ø100 мм при последовательном способе закалки. Конструкция других типоразмеров индукторов определяется заводом-потребителем и зависит от формы обрабатываемой детали и способа закалки. Охлаждение детали спреерное. В качестве закалочной жидкости могут быть использованы вода, масло, эмульсии и различные аквопласты.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки индукционной закалочной установки входят:

генератор высокочастотный
механизм перемещения
воронка
комплект эксплуатационной документации.

Вложения

ВЧЗ1-100
docx | 321.95 KB | 0 просмотров

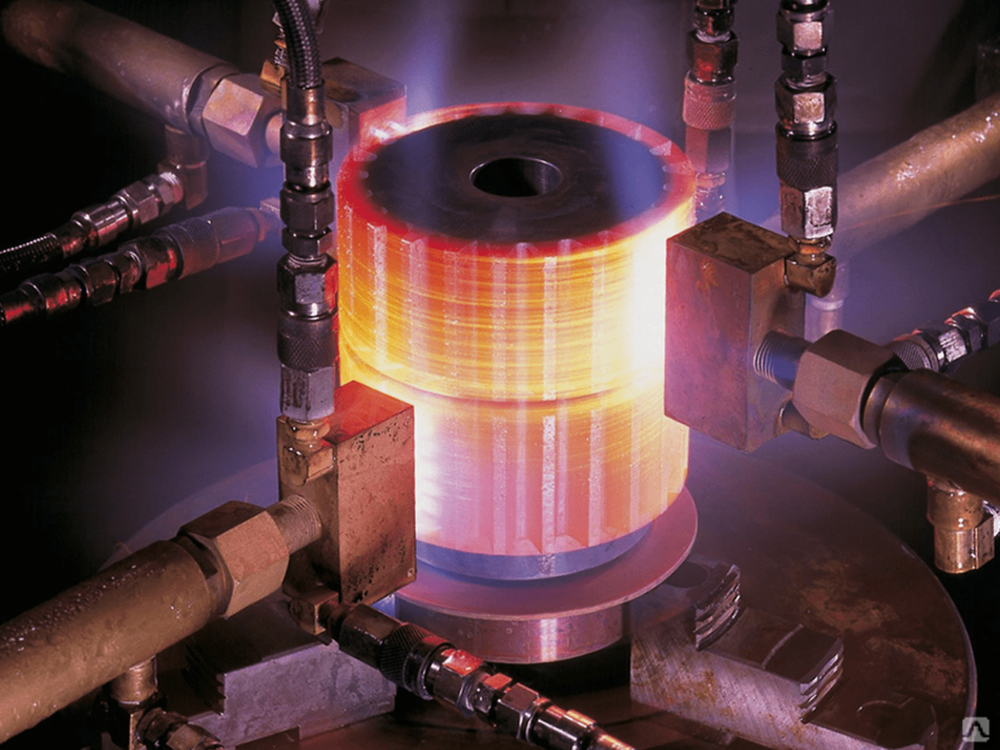

Вертикальная индукционная закалочная ТВЧ установка в Санкт-Петербурге (Индукционный нагреватель)

Россия
Санкт-Петербург
org/ListItem”> Электротермическое оборудование
Индукционный нагреватель

Цена: Цену уточняйте

за 1 ед.

Описание товара

Компания ООО “Интерм” разрабатывает и производит закалочные установки ТВЧ для термообработки валов

В зависимости от технического задания станок может быть оснащен специальной оснасткой, что позволит закаливать на нем детали типа колес, шестеренок и пластин

Высота установки и максимальный вес обрабатываемых деталей определяется ТЗ

Установка оснащается генераторами ТГИ. Выходная мощность определяется размером и массой детали

Охлаждение установки может быть осуществлено от бака с водой и насосной станции или с помощью специальной промышленной охлаждающей системы

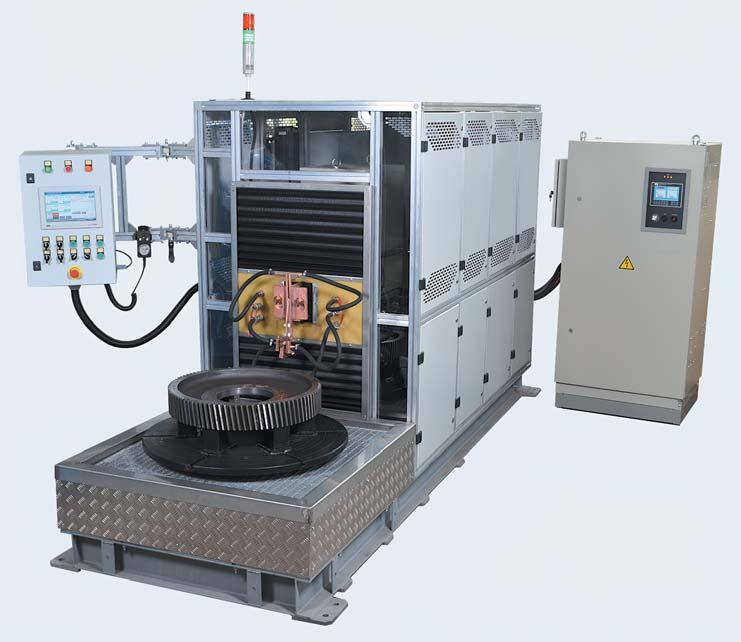

Компания спроектировала Вертикальную Закалочную Установку ИЗВ-500-1600. Этот проект считается готовым решением

ЗАКАЛОЧНАЯ УСТАНОВКА ТВЧ

Индукционная поверхностная закалка ТВЧ деталей:

Валы длиной до 2000 мм, диаметром от 10 до 300 мм.

Звездочки и шестерни:

с модулем выше 10 (по впадине) диаметром от 30 до 640 мм, высотой более 5 мм;

диаметром от 10 до 200 мм (охватывающим индуктором), высотой более 5 мм.

Колеса (используется специальная оснастка) диаметром до 650 мм, ширина от 20 до 300 мм.

СОСТАВ ЗАКАЛОЧНОЙ УСТАНОВКИ

Индукционный закалочный комплекс ТВЧ в базовом комплекте содержит:

Станок ТВЧ с вертикальным перемещением индуктора и спрейеров, вертикальным перемещением верхнего центра, вращением вала, вращением звездочки/шестерни, баком сбора закалочной жидкости (140 л), вытяжной вентиляцией, блоком программного управления закалкой БУЗв, дверцами брызгозащиты.
Вес (сухой) – не более 300 кг, габариты в плане 1400*2000 мм, высота не более 2900 мм.

Источник питания – транзисторный генератор ТГИ-100 (100 кВт) с блоком согласования БСз-100 (размещается на платформе перемещения индуктора). Вес генератора – не более 160 кг, габариты в плане 640*700 мм, высота – 1840 мм.

Станция водяного охлаждения источника питания (бак на 1000 л, насос) и насосная станция закалочной жидкости (насос с гидроаккумулятором). Вес (сухой) – не более 100 кг, габариты в плане 1000*1125 мм, высота 1840 мм.

Индуктор или набор индукторов по требованиям Заказчика (цена зависит от количества и сложности индуктора).

Дополнительные устройства и оснастка по требованиям Заказчика:

Люнет для вращения колеса

Оснастка для крепления детали

Дополнительные спрейерные устройства

Патрон для фиксации вала в нижнем центре

Закалочная жидкость – водный раствор FEROQUENCH 2000 (для высокоуглеродистой и легированной стали).

Особенности

Обладает прочным сварным каркасом

Позволяет использовать различные закалочные жидкости

Имеет бак для закалочной жидкости 140л

Вертикальная загрузка детали

Надежная защита от брызг

Предусмотрена вытяжка из зоны закалки

На нижнем основании установлены два привода вращения

Автоматическое перемещение верхнего центра

Автоматическое перемещение индуктора с заданной скоростью

Специальные ниппели для подключения спрейера

Автоматизированный цикл закалки по координате

Легкое программирование цикла закалки

Ручное управление

Насосные станции для охлаждения оборудования и закалочной жидкости

Характеристики вертикальной индукционной закалочной ТВЧ установка

— Мощность: 100 (-160 кВт)
— Страна производитель: Россия

Товары, похожие на Вертикальная индукционная закалочная ТВЧ установка

Вы можете оформить заказ на «Вертикальная индукционная закалочная ТВЧ установка» в компании «ИНТЕРМ, ООО» через наш портал БизОрг.

Сейчас предложение находится в статусе «В наличии».

Преимущества «ИНТЕРМ, ООО»:

специальные условия по стоимости для пользователей сайта BizOrg;
своевременное выполнение взятых обязательств;
удобные методы оплаты.
