Твердость металлов. Таблица твердости металлов

Для того чтобы детали и механизмы служили длительно и надежно, материалы, из которых они изготовлены, должны соответствовать необходимым условиям работы. Именно поэтому важно контролировать допустимые значения их основных механических показателей. К механическим свойствам относятся твердость, прочность, ударная вязкость, пластичность. Твердость металлов - первичная конструкционная характеристика.

Понятие

Твердость металлов и сплавов - это свойство материала создавать сопротивление при проникновении в его поверхностные слои иного тела, которое не деформируется и не разрушается при сопутствующих нагрузках (индентора). Определяют с целью:

  • получения информации о допустимых конструкционных особенностях и о возможностях эксплуатации;
  • анализа состояния под действием времени;
  • контроля результатов температурной обработки.

От этого показателя частично зависят прочность и устойчивость поверхности к старению. Исследуют как исходный материал, так и уже готовые детали.

твердость металлов и сплавов

Варианты исследования

Показателем является величина, которая называется числом твердости. Существуют различные методы измерения твердости металлов. Наиболее точные исследования заключаются в использовании различных видов вычисления, инденторов и соответствующих твердомеров:

  1. Бринелля: суть работы аппарата – вдавливание шарика в исследуемый металл или сплав, вычисление диаметра отпечатка и последующее математическое вычисление механического параметра.
  2. Роквелла: используются шарик или алмазный конусный наконечник. Значение отображается на шкале или определяется расчётно.
  3. Виккерса: наиболее точное измерение твердости металла с применением алмазного пирамидального наконечника.

Для определения параметрических соответствий между показателями разных способов измерения для одного и того же материала существуют специальные формулы и таблицы.

Факторы, определяющие вариант измерения

В лабораторных условиях, при наличии необходимого ассортимента оборудования, выбор способа исследования осуществляется в зависимости от определенных характеристик заготовки.

  1. Ориентировочное значение механического параметра. Для конструкционных сталей и материалов с небольшой твердостью до 450-650 НВ применяют метод Бринелля; для инструментальных, легированных сталей и других сплавов – Роквелла; для твердосплавов – Виккерса.
  2. Размеры испытуемого образца. Особо маленькие и тонкие детали обследуются с помощью твердомера Виккерса.
  3. Толщина металла в месте замера, в частности, цементированного или азотированного слоя.

Все требования и соответствия задокументированы ГОСТом.

твердость металлов

Особенности методики Бринелля

Испытания на твердость металлов и сплавов с помощью твердомера Бринелля проводятся со следующими особенностями:

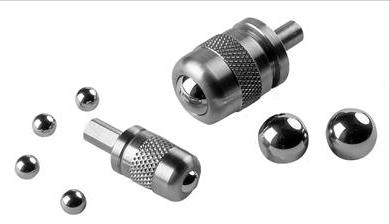

  1. Индентор – шарик из легированной стали или из карбидо-вольфрамового сплава диаметром 1, 2, 2,5, 5 или 10 мм (гост 3722-81).
  2. Продолжительность статического вдавливания: для чугуна и стали – 10-15 с., для цветных сплавов – 30, также возможна длительность в 60 с., а в некоторых случаях – 120 и 180 с.
  3. Граничное значение механического параметра: 450 НВ при измерении стальным шариком; 650 НВ при использовании твердосплава.
  4. Возможные нагрузки. С помощью входящих в комплект грузов корректируется фактическая сила деформации на испытуемый образец. Их минимальные допустимые значения: 153,2, 187,5, 250 Н; максимальные – 9807, 14710, 29420 Н (гост 23677-79).

С помощью формул, в зависимости от диаметра выбранного шарика и от испытуемого материала, можно вычислить соответствующее допустимое усилие вдавливания.

Тип сплава

Математическое вычисление нагрузки

Сталь, сплавы никеля и титана

30D2

Чугун

10D2, 30D2

Медь и медные сплавы

5D2, 10D2, 30D2

Легкие металлы и сплавы

2,5D2, 5D2, 10D2, 15D2

Свинец, олово

1D2

Пример обозначения:

400HB10/1500/20, где 400HB – твердость металла по Бринеллю; 10 – диаметр шарика, 10 мм; 1500 – статическая нагрузка, 1500 кгс; 20 – период осуществления вдавливания, 20 с.

Для установления точных цифр рационально исследовать один и тот же образец в нескольких местах, а общий результат определять путем нахождения среднего значения из полученных.

твердость металла по бринеллю

Определение твердости по методу Бринелля

Процесс исследования протекает в следующей последовательности:

  1. Проверка детали на соответствие требованиям (ГОСТ 9012-59, гост 2789).
  2. Проверка исправности аппарата.
  3. Выбор необходимого шарика, определение возможного усилия, установка грузов для его формирования, периода вдавливания.
  4. Запуск твердомера и деформация образца.
  5. Измерение диаметра углубления.
  6. Эмпирическое вычисление.

НВ=F/A,

где F – нагрузка, кгс или Н; A – площадь отпечатка, мм2.

НВ=(0,102*F)/(π*D*h),

где D – диаметр шарика, мм; h – глубина отпечатка, мм.

Твердость металлов, измеренная этим способом, имеет эмпирическую связь с вычислением параметров прочности. Метод точен, особенно для мягких сплавов. Является основополагающим в системах определения значений этого механического свойства.

Особенности методики Роквелла

Этот способ измерения был изобретен в 20-х годах XX века, более автоматизирован, чем предыдущий. Применяется для более твердых материалов. Основные его характеристики (ГОСТ 9013-59; гост 23677-79):

  1. Наличие первичной нагрузки в 10 кгс.
  2. Период выдержки: 10-60 с.
  3. Граничные значения возможных показателей: HRA: 20-88; HRB: 20-100; HRC: 20-70.
  4. Число визуализируется на циферблате твердомера, также может рассчитываться арифметически.
  5. Шкалы и инденторы. Известно 11 различных шкал в зависимости от типа индентора и предельно-допустимой статической нагрузки. Наиболее распространённые в использовании: А, В и С.

А: алмазный конусный наконечник, угол при вершине 120˚, общая допустимая сила статического влияния – 60 кгс, HRA; исследуются тонкие изделия, в основном прокат.

С: также алмазный конус, рассчитанный на максимальное усилие 150 кгс, HRC, применим для твердых и закаленных материалов.

В: шарик размером 1,588 мм, изготовленный из закаленной стали или из твердого карбидо-вольфрамового сплава, нагрузка – 100 кгс, HRB, используется для оценки твердости отожжённых изделий.

Шарикообразный наконечник (1,588 мм) применим для шкал Роквелла B, F, G. Также существуют шкалы E, H, K, для которых используется шарик диаметром 3,175 мм (ГОСТ 9013-59).

Количество проб, проделанных с помощью твердомера Роквелла на одной площади, ограничивается размером детали. Допускается повторная проба на расстоянии 3-4 диаметра от предыдущего места деформации. Толщина испытуемого изделия также регламентируется. Она должна быть не меньше увеличенной в 10 раз глубины внедрения наконечника.

Пример обозначения:

50HRC – твердость металла по Роквеллу, измерена с помощью алмазного наконечника, ее число равно 50.

твердость металла по роквеллу

План исследования по методу Роквелла

Измерение твердости металла более упрощено, нежели для способа Бринелля.

  1. Оценка размеров и характеристик поверхности детали.
  2. Проверка исправности аппарата.
  3. Определение типа наконечника и допустимой нагрузки.
  4. Установка образца.
  5. Осуществление первичного усилия на материал, величиной в 10 кгс.
  6. Осуществление полного соответствующего усилия.
  7. Чтение полученного числа на шкале циферблата.

Также возможен математический расчет с целью точного определения механического параметра.

При условии использования алмазного конуса с нагрузкой 60 или 150 кгс:

HR=100-((H-h)/0,002;

при совершении испытания с помощью шарика под усилием 100 кгс:

HR=130-((H-h)/0,002,

где h – глубина внедрения индентора при первичном усилии 10 кгс; H – глубина внедрения индентора при полной нагрузке; 0,002 – коэффициент, регламентирующий величину перемещения наконечника при изменении числа твердости на 1 единицу.

Метод Роквелла является простым, но недостаточно точным. В то же время он позволяет измерять показатели механического свойства для твердых металлов и сплавов.

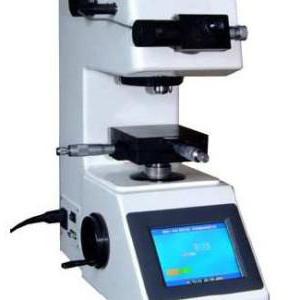

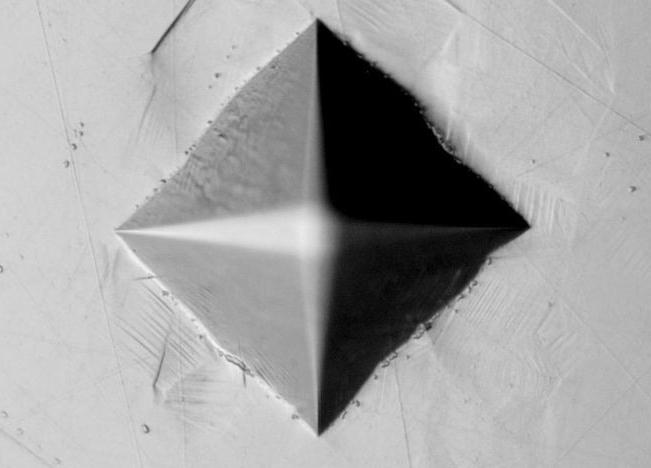

Характеристики методики Виккерса

Определение твердости металлов по данному способу наиболее просто и точно. Работа твердомера основана на вдавливании в образец алмазного пирамидального наконечника.

Основные особенности:

  1. Индентор: алмазная пирамида с углом при вершине 136°.
  2. Предельно допустимая нагрузка: для легированного чугуна и стали - 5-100 кгс; для медных сплавов - 2,5-50 кгс; для алюминия и сплавов на его основе - 1-100 кгс.
  3. Период выдержки статической нагрузки: от 10 до 15 с.
  4. Испытуемые материалы: сталь и цветные металлы с твердостью более 450-500 НВ, в том числе изделия после химико-термической обработки.

Пример обозначения:

700HV20/15,

где 700HV – число твердости по Виккерсу; 20 – нагрузка, 20 кгс; 15 – период статического усилия, 15 с.

методы измерения твердости металлов

Последовательность исследования Виккерса

Порядок действий предельно упрощен.

  1. Проверка образца и аппаратуры. Особое внимание уделяется поверхности детали.
  2. Выбор допустимого усилия.
  3. Установка испытуемого материала.
  4. Запуск твердомера в работу.
  5. Чтение результата на циферблате.

Математический расчет по этому способу выглядит следующим образом:

HV=1,8544*(F/d2),

где F – нагрузка, кгс; d – среднее значение длин диагоналей отпечатка, мм.

Он позволяет измерять высокую твердость металлов, тонких и небольших деталей, при этом предоставляя высокую точность результата.

Способы перехода между шкалами

Определив диаметр отпечатка с помощью специального оборудования, можно с помощью таблиц определить твердость. Таблица твердости металлов – проверенный помощник в вычислении данного механического параметра. Так, если известно значение по Бринеллю, можно легко определить соответствующее число Виккерса или Роквелла.

Пример некоторых значений соответствия:

Диаметр отпечатка,

мм

Метод исследования

Бринелля

Роквелла

Виккерса

A

C

B

3,90

241

62,8

24,0

99,8

242

4,09

218

60,8

20,3

96,7

218

4,20

206

59,6

17,9

94,6

206

4,99

143

49,8

-

77,6

143

Таблица твердости металлов составлена на основе экспериментальных данных и имеет высокую точность. Также существуют графические зависимости твердости по Бринеллю от содержания углерода в железоуглеродистом сплаве. Так, в соответствии с такими зависимостями, для стали с количеством карбона в составе равному 0,2% она составляет 130 НВ.

таблица твердости металлов

Требования к образцу

В соответствии с требованиями ГОСТов, испытуемые детали должны соответствовать следующим характеристикам:

  1. Заготовка должна быть ровная, твердо лежать на столе твердомера, ее края должны быть гладкими или тщательно обработаны.
  2. Поверхность должна иметь минимальную шероховатость. Должна быть отшлифована и очищена, в том числе с помощью химических составов. Одновременно, во время процессов механической обработки, важно предупредить образование наклепа и повышения температуры обрабатываемого слоя.
  3. Деталь должна соответствовать выбранному методу определения твердости по параметрическим свойствам.

Выполнение первичных требований – обязательное условие точности измерений.

определение твердости металлов

Твердость металлов - важное основополагающее механическое свойство, определяющее их некоторые остальные механические и технологические особенности, результаты предыдущих процессов обработки, влияние временных факторов, возможные условия эксплуатации. Выбор методики исследования зависит от ориентировочных характеристик образца, его параметров и химического состава.

В чем измеряется твердость металлов – определение, шкала, как определить единицы измерения в нв, от чего зависит значение
06Дек

Содержание статьи

  1. Понятие
  2. В каких единицах измеряется твердость металла
  3. Насколько твердыми бывают основные металлы
  4. Методы измерения
  5. Как определить твердость металла по методике Бринелля: особенности
  6. Как измерить твердость металла по методике Роквелла: особенности
  7. Характеристики методики Виккерса
  8. Способы перехода между шкалами
  9. Требования к образцу

Все материалы, используемые во время машиностроения и изготовления прочих деталей, имеют определенные характеристики. Перед тем как взять в работу конкретный металлический сплав, специалист проверяет все параметры, так как от них зависит и металлообработка, и эксплуатация дальнейшего изделия. В статье расскажем про значение твердости поверхности металла: что это такое, что называется твердой сталью, а также в чем измеряется показатель, и как происходит замер.

твердость металловтвердость металлов

Понятие

Данным термином в материаловедении называют механическое свойство, которое определяет устойчивость к разрушению под воздействием других, более плотных веществ. Иначе можно сказать так: это сопротивляемость деформациям от давления. При этом учитываются и пластичные, и упругие изменения.

От характеристики зависит множество процессов и условий:

  • Износостойкость – это есть то, насколько долго может быть использован элемент. В том числе срок износа, поскольку для каждой детали, например автомобильной, наступает время, когда по естественным причинам ее нужно менять. Но чем тверже элемент, тем дольше он будет служить в определенных условиях.
  • Возможность различных видов металлообработки – одни технологии применяются только к мягким сплавам, а другие могут быть использованы и для прочных.
  • Сопротивление давлению и другим усилиям характерно для вала или подшипника, на которые действуют силы центробежная и трения.
  • Способность использовать материал в качестве инструмента для более податливой поверхности. Инструментальная сталь является настолько крепкой, что применяется для изготовления фрез для фрезерных станков, сверл и прочих изделий.

твердость единицы измерениятвердость единицы измерения

Это далеко не полный перечень того, на что влияет твердость металла после того, как мы дали ему определение. Не каждое используемое вещество берется с одинаковыми характеристиками. Что делается прежде всего для увеличения данного параметра? Сперва берем сырье, очищаем от примесей, а затем подвергаем химической и температурной обработке. А именно: в состав добавляем различные легирующие компоненты, повышающие это качество, например:

  • Хром. Увеличивается прочность и устойчивость к коррозии, незначительно уменьшается пластичность и подверженность магнитным силам. Если более 13% хрома, то сплав называют нержавеющим.
  • Вольфрам. Очень сильно повышается содержание твердых соединений – карбидов. Дополнительное свойство – снижение хрупкости после отпуска.
  • Ванадий. Тоже возрастает сопротивление деформациям.
  • Марганец. Чтобы увидеть эффект, вещества должно быть не менее 1%. Резко взлетает стойкость к ударным нагрузкам.

От чего зависит твердость металлов по этому классу:

  • От наличия легирующих добавок, перечисленных выше.
  • От естественных свойств сырья.
  • От термообработки. С этой целью помогает закалка – материал нагревают сверх определенной критической точки, кристаллическая решетка меняется, и после охлаждения закаленная сталь становится очень надежной.
  • От цементации – способом диффузии образец насыщается углеродом. Такому методу подвергаются только низкоуглеродистые или легированные части.
  • От старения – оно может быть естественным или искусственным. В первом случае со временем протекают процессы, которые не затрагивают микроструктуру, но важны на общем уровне. Во втором применяется термообработка с целью химического и термального увеличения срока эксплуатации – состаривание.
  • От наклепывания на поверхность. Это пластическое изменение структуры вещества, приводящее к повышению прочности.
  • От обработки лазером. Лазерная установка наплавляет прочный слой.

Кроме того, некоторые этапы металлообработки (прокатка, ковка и закалка) с изменением формы заготовки также приводят к улучшению качества.

В каких единицах измеряется твердость металла

Особенность данной характеристики в том, что в зависимости от метода, которым проводили замер, меняется и классическое обозначение. Так как параметр нельзя причислить к основным физическим шкалам, таким как расстояние, скорость, масса, сила, то и единого стандарта нет в так называемой системе СИ.

как определить твердость металлакак определить твердость металла

Если исследователь применяет один из наиболее стандартных способов, предложенный Бриннелем, о котором мы подробнее расскажем ниже, то результат будет записан в кгс/мм2, то есть в килограмм-силах, деленных на квадратный миллиметр. По шкале измерения твердости металлов можно сказать о классических примерах и их показателях в соотношении друг с другом:

  • железные сплавы – в среднем 30 кгс/мм2;
  • медные и никелевые составы – 10 кгс/мм2;
  • алюминий, магний и их производные – 5 кгс/мм2.

Так делаем вывод, что железо в 6 раз тверже, чем мягкое алюминиевое соединение.


Второй популярный метод изобрел Роквелл. Согласно ему, одно условное значение (у.е.) равно перемещению конуса на 2 мкм. Если маркируется по данному варианту, то сперва проставляется индексация, затем одна из трех букв – А, В, С и цифровое значение. Если вы видите на заготовке твердость материала НВ, то это единицы измерения по Роквеллу. Также индексом могут быть отмечены детали под маркировкой HR, а после 1 из трех букв:

  • A – свидетельствует о том, что испытания проводились с помощью конуса из алмаза с углом вершины в 120 градусов под прилагаемой нагрузкой в 50 – 60 кг.
  • В – говорит о шарике в одну шестнадцатую дюйма, который направляют к поверхности под весом в 90 – 100 кг.
  • С – используется аналогичный конус, как при маркировке А, но увеличенное воздействие в 140 – 150 кг.

Дальше идет цифра, которая уже указывает на то, какая вмятина образовалась.

И еще один вариант того, в чем измеряется твердость стали, – цифры плюс буквы HV. Такое измерение предлагает Виккерс. В то время как по методике Шора можно увидеть такие записи – 90 HSD.

Насколько твердыми бывают основные металлы

Большинство материалов уже обладают определенными характеристиками, их давно измерили и записали в таблицы, при этом в сводках обозначены как исходные значения необработанного железа, так и после различных типов термо- и холодной металлообработки. Но при добавлении нестандартных и новых добавок, проведенных процедур необходимо заново измерять данный показатель. Но если вы сталкиваетесь со стандартными сплавами, то следует посмотреть в подготовленные списки.

Цветмет

Они более мягкие, чем черные, потому что в них нет твердых включений, а также их не подвергают закалке и прочим методам термообработки.

металлы по твердостиметаллы по твердости

Титан составляет исключение. Приведем технологию, используемую Бриннелем:

МатериалОсобенностиВ нв
МедьИмеет высокую пластичность и низкую прочность. если добавляются специальные примеси, получаются новые марки, тогда показатель может увеличиваться.35
ЛатуньЭто двойной или многокомпонентный состав, который включает медь. но она более надежная, дополнительно включены цинк или олово.42 – 60
АлюминийМожет быть мягким или твердым, с увеличенной или уменьшенной пластичностью.15 – 20
ДюралюминийСовременный, легкий, активно применяется в авиастроении. есть добавки – медь, магний, марганец.70
ТитанОчень крепкий цветмет.160

Черные металлы

Это железо и стали, ферросплавы и чугуны. Иногда к этой категории относят ванадий, марганец. Общая характеристика:

  • Способ получения – обработка железной руды.
  • Увеличенная прочность.
  • Невосприимчивость к механическим воздействиям.
  • Высокая износостойкость.
  • Хорошая свариваемость.
  • Невысокая стоимость.

единицы твердости металловединицы твердости металлов

Поэтому железо активно применяют. Нецелесообразно приводить полный список всех марок, поэтому только основные:

  • Чугун – 220 НВ.
  • Инструментальные стальные сплавы – до 700 НВ, из нее делаются режущие инструменты.
  • Нержавейка – до 250 НВ.

Методы измерения

Как мы упомянули, есть несколько эффективных технологий, по которым определяют данный показатель. Одни являются более точными, другие – наиболее просты в реализации. Объединяет их то, что в поверхность вдавливается другой предмет по структуре более стойкий. Итогом измерений становится то, как плоскость противостоит воздействию.

Как определить твердость металла по методике Бринелля: особенности

В качестве индентора, то есть самого элемента, который вдавливается в заготовку, используется идеальный шарик диаметром от 1 до 10 миллиметров. Он изготавливается из легированных соединений или из сплава карбида и вольфрама. Регламентируется производство таких шаров ГОСТом 3722 81.

Время, в которое происходит статическое, то есть неподвижное вдавливание, – от 10 до 180 секунд. Этот параметр зависит от материала. Самые минимальные временные промежутки – для чугуна и стали, а более продолжительные – для цветных металлов.

замер твердости металлазамер твердости металла

Максимальная нагрузка, которая может быть измерена таким способом, – 450 или 650 НВ, в зависимости от того, из чего сделан шарик.

На образец для правильной деформации подбирается воздействие, посмотрим по формулам в таблице, как можно их вычислить, учитывая, что D – это диаметр шара:

Проверяемый объектМатематически вычисленное изменение
Свинец или олово1d^2
Стальные соединения, титан, никель30d^2
Легкие сплавыот 2,5d^2 до 15d^2
Чугун10d^2 или 30d^2
Медь и составы с ее добавлением5d^2, 10d^2, 30d^2

Алгоритм применения метода Бринелля

  • Проверяется сам аппарат и тело для внедрения – шар.
  • Определяется максимальное усилие.
  • Твердомер запускается.
  • Измеряется глубина вдавливания.
  • Производятся математические вычисления.

Применяемая формула НВ=P/F, где:

  • P – нагрузка;
  • F – площадь отпечатка.

Следует отметить, что это самый распространенный способ.

Как измерить твердость металла по методике Роквелла: особенности

Если предыдущая технология называется классической, то данную можно именовать современной, поскольку она более автоматизированная. Точность намного выше и сфер применения тоже, поскольку можно работать даже с очень прочными материалами.

твердость металла в чем измеряетсятвердость металла в чем измеряется

Характеристики метода:

  • Изначальное давление в 10 кгс.
  • Напряжение выдерживают от 10 секунд до 1 минуты.
  • Результат не рассчитывается математически, он высвечивается на цифровом табло.
  • Используются разные наконечники, в зависимости от этого ставится маркировка, которая начинается с букв А, В, С. Мы уже подробнее указывали расшифровку индексов, просто напомним, что в качестве индентора может выступать стальной шарик или алмазный конус.

Есть также менее известные и используемые шкалы Е, Н, К с шаром меньшего диаметра. На процедуру накладываются ограничения:

  • Делать пробы на одной заготовке можно только на расстоянии по 3-4 у.е., равных размеру проверяющего объекта, друг от друга.
  • Толщина не может быть меньше, чем умноженная на 10 глубина проникновения наконечника в сталь.

План исследования по методу Роквелла

Алгоритм проведения аналогичный и даже более упрощенный:

  • Необходимо оценить деталь и проверить работоспособность станка.
  • Вычислить максимальную нагрузку.
  • Установить образец и применить первичное напряжение.
  • Выдержать определенный промежуток времени.
  • Зафиксировать результат, указанный на табло.

Посмотрим, как выглядит твердомер, а также как им пользоваться:

Характеристики методики Виккерса

Еще один очень простой способ, который отличается скоростью и точностью, но дороговизной оборудования. Перечислим особенности:

  • Используется алмазная пирамидка с более тупым углом – 136 градусов в вершине.
  • Не допускается деформация более 100 кгс.
  • Выдерживают время очень короткое – от 10 до 15 секунд.
  • Измерять можно параметры любого материала, в том числе особенно прочного, а также сталей, которые прошли термическую обработку.

твердость поверхности металлатвердость поверхности металла

Последовательность исследования

Упрощенный алгоритм:

  • Проверьте поверхностный слой детали, а также все оборудование.
  • Рассчитайте допустимое усилие.
  • Установите образец, закрепите его.
  • Запустите аппарат и спустя 10-15 секунд проанализируйте итог.

Способы перехода между шкалами

Тот факт, что в лабораториях используются разные методы, а также то, что нет одного стандарта, то приходится конвертировать один показатель в другую систему счисления. Следует отметить, что во всех странах преимущественно выбирают одну технологию. Но из-за активного товарооборота изготовители встречаются с непривычными маркировками. Итак, дадим таблицу с аналогичными результатами по отличающимся данным:

Диаметр от вдавливания – в ммПо БринеллюПо Роквеллу, категория АВСПо Виккерсу
3,924162,899,824242
4,0821760,796,620,2217
4,220659,694,617,9206
514449,977,7144

Можно отметить, что списки не обладают особо высокой точностью, поскольку в зависимости от измерений могли быть использованы разнообразные сплавы. Сводки будут верны только в том случае, если при всех пяти способах был апробирован одинаковый материал.

Требования к образцу

В начале каждого объяснения, как проходит алгоритм исследования, мы давали первую рекомендацию – проверить аппаратуру и заготовку. Если с первым все понятно, то есть работоспособность станка определить возможно, то со вторым необходимо объяснить.

Особенности экспериментальных частей:

  • Ровная поверхность определенной шероховатости без дефектов, микротрещин и любых повреждений. Следует предварительно прогнать верхний слой с помощью фрезерного станка или посредством шлифовальной обработки.
  • Максимальная шлифовка и даже полировка. Чем выше шероховатость, тем больше будет неточностей результата, что очень негативно скажется на измерениях в целом.
  • Также стоит предупредить наклеп. Это утолщение, упрочнение, которое образуется при заданной температуре (она ниже, чем точка рекристаллизации) и посредством пластических деформаций.
  • Все параметры должны соответствовать нормам и прописанным ГОСТам.

что называется твердостью металловчто называется твердостью металлов

Все перечисленные требования обязательны при проведении. Однако на настоящий момент часто это оказывается излишним, поскольку существуют сводные таблицы.

Сделаем вывод. В статье мы рассказали про обозначение единиц измерения твердости металла, а также дали описание термину и перечислили все основные применяемые технологии. Это важная характеристика для стали, поэтому данная процедура имеет ценность для науки материаловедения и для заводов-производителей. При выборе металлообработки необходимо заранее определять все химические и механические свойства.

Посмотрим подробный видеоролик:

После того, как ознакомитесь со статьей, можете прочитать про наши товары. Компания «Рокта» уже 15 лет на российском рынке. За это время мы охватили практически все города страны.

Что такое твердость по Роквеллу (HRC)?

Показатель HRС относится к шкале Роквелла по шкале твердости, часть C. Шкала Роквелла широко используется металлургами для определения того, насколько твердый кусок стали: чем больше число, тем тверже сталь. Рейтинг конкретного металла важен для изготовителя ножей, потому что более твердая сталь будет держать кромку лучше, чем более мягкая сталь.

Существует несколько различных шкал Роквелла; каждая из них используется для разных материалов. Шкала С используется специально для оценки стали, используемой в ножах и инструментах.

Показатель твердости стали

Показатель твердости стали

Самый высокий показатель HRC не обязательно является лучшим.

Более твердая сталь, как правило, лучше держит кромку, чем более мягкая сталь, но она также с большей вероятностью трескается или выходит из строя. На самом деле, если она действительно твердая, она может разбиться, как стекло на бетоне!

Сталь, используемая при изготовлении ножа, также имеет большое отношение к тому, насколько хорошо нож будет удерживать кромку. Каждый отдельный стальной сплав имеет свой оптимальный диапазон, который уравновешивает твердость с производительностью и предназначением.

Так почему же показатель ножа по Роквеллу имеет значение? Что такое хорошая твердость по Роквеллу для ножа?

Твердость ножа очень важна с точки зрения его производительности и долговечности. Например, более твердая сталь с RC 58-62 будет держать кромку лучше, чем более мягкая сталь. Однако, эта же самая твердая сталь менее прочна и более склонна к растрескиванию или даже поломке. Некоторые кухонные ножи с высокой твердостью требуют особой осторожности, чтобы не повредить тонкую режущую кромку.

Более мягкая сталь более долговечна за счет свой высокой упругости. В большинстве топоров и зубил используется более мягкая сталь, которая выдерживает удары, с которыми они сталкиваются в повседневной работе.

Поскольку карманные ножи и охотничьи ножи обычно не используются для строгания и рубки древесины, они выигрывают от использования более прочной стали, которая сохраняет отличную остроту для нарезки мягких материалов.

Однако, нож для выживания, к которому вы собираетесь приложить экстремальные усилия, только выиграет от твердости по Роквелу 55-58. Нож, который мог бы резать кости и твердую древесину, в первую очередь, должен быть прочным. Нож с более низкой твердостью может затупиться быстрее, но с большей вероятностью переживет большое количество ударов и механических повреждений.

Испытание по Роквеллу помогает производителям ножей уравновешивать три наиболее важных фактора, которые могут повлиять на качество их готовой продукции: твердость, гибкость и вязкость. Наличие этих трех факторов в правильном балансе позволяет им производить ножи для различных сфер использования.

Существует несколько различных аббревиатур, которые могут использоваться изготовителем ножей при указании твердости: HR, HRc, HR C, RC, Rc, C по шкале Роквелла, шкала твердости Роквелла C. Независимо от того, как написано о ножевой стали, все они ссылаются на одну и ту же шкалу С. Это может немного запутать, но просто знайте, что рейтинги сами по себе одинаковы - какое бы обозначение не использовал производитель.

Стэнли П. Роквелл был металлургом на заводе по производству шарикоподшипников в Новой Англии в 1919 году. Он разработал шкалу твердости для того, чтобы измерять твердость шариков для подшипников быстро, точно и с высокой повторяемостью.

Производители всего, начиная от пружин для часов и заканчивая колесами для поездов, давно нуждались в таком испытании и быстро применяли шкалу Роквелла для всех видов стали, а также других металлов, деталей. В конце концов, тест был адаптирован даже для испытаний неметаллических материалов - даже пластмасс.

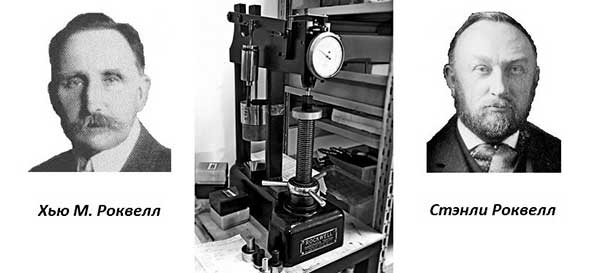

Хью М и Стэели Роквелл

Как измеряется твердость по шкале Роквелла?

Шкала Роквелла измеряет относительную твердость металла. Она основана на том, насколько глубокой является полученная вмятина при ударе тяжелого предмета. Так как же проводят испытания металла?

Во-первых, металл должен быть термически обработан и абсолютно плоским. Иначе результаты теста будут неточными.

Одним из методов является использование конуса с алмазным наконечником для принудительного удара по металлу. Затем тестеры измеряют, насколько глубоко конус проник в поверхность. Затем, это измерение преобразуется в шкалу, которая показывает различные металлы, которые были испытаны, и как они все связаны друг с другом.

Одним из небольших недостатков при испытании клинка ножа является то, что оно оставляет небольшую точечную вмятину на поверхности, что некоторые могут счесть дефектом. Знак испытания может быть скрыт, если испытание проводится в области, которая находится под рукояткой.

Тест Роквелла фактически состоит из двух тестов. Во время первого испытания создается лишь незначительное усилие, используя алмазный наконечник, похожий на карандаш в сверлильном станке. Это гарантирует, что зона испытания абсолютно плоская и является мишенью для основного испытания на давление. После того, как сделано первое измерение, тест повторяется в той же точке. Давление резко возрастает для этого второго теста, при этом приблизительно 150 кг. давления находятся на этом алмазном наконечнике.

Разница между давлением, использованным для первого и второго испытания, представляет собой число твердости по шкале Роквелла. Два (или более) испытания одного и того же куска металла дадут среднее значение для данного конкретного куска стали.

Почему всегда указывается диапазон значений по шкале Роквелла?

Поскольку испытания по Роквеллу проводятся только на небольшом участке металла, возможно, что на близлежащем участке могут быть получены слегка отличающиеся числа. Кроме того, испытание по Роквеллу проверяет только поверхность материала. Возможно, что твердость внутри может отличаться от результатов на поверхности. По этой причине производители обычно перечисляют ряд чисел для указания твердости. Наличие диапазона номеров допускает погрешность в результатах испытания. Фактические результаты для всего объекта будут находиться где-то в пределах этого диапазона.

Измерение твердости по Роквеллу HRC: методика, единицы измерения

Металлы обладают достаточно большим количеством физико-механических свойств, которые следует учитывать при их использовании для изготовления различных изделий. Твердость – способность одного материала препятствовать проникновению в него другого, более твердого. Для измерения этого показателя были разработаны самые различные методики тестирования. Часто проводится измерение твердости по Роквеллу (HRC). Этот метод имеет довольно большое количество особенностей, о которых далее поговорим подробнее.

Измерение твердости по РоквеллуИзмерение твердости по Роквеллу Измерение твердости по Роквеллу

Методика измерения

Метод определения твердости металла по Роквеллу применяется в случае, когда нужно протестировать заготовку небольшой толщины. Кроме этого, подобным образом проверяется твердость поверхностного слоя изделия, к примеру, прошедшего закалку или процесс цементирования.

Проводится определение твердости металлов методом Роквелла следующим образом:

  1. Метод основан на вдавливании более твердого объекта в испытуемый. Для этого используется специальный алмазный наконечник, который имеет форму правильной пирамиды.
  2. Нагрузка прикладывается к наконечнику на протяжении определенного времени. При этом время выдержки и величина нагрузки могут существенно различаться. Согласно установленным стандартам в ГОСТ 9013-59, нагрузка может быть от 1 до 100 кгс. При этом уточняются конкретные значения из этого промежутка.
  3. Полученные отпечатки алмазного конуса измеряются. Наиболее важными показателями в этом случае можно назвать размер диагоналей оставшегося отпечатка.
Принцип измерения твердости по РоквеллуПринцип измерения твердости по Роквеллу

Принцип измерения твердости по Роквеллу

Полученные данные сверяются с табличными значениями, в которых учитывается величина приложенной силы и время выдержки. Рассматриваемая методика позволяет получить показатель твердости в своих условных единицах.

Процесс измерения можно разделить на несколько этапов:

  1. Определяется тип шкалы.
  2. Устанавливается подходящий индикатор. Важно выбрать индикатор, который будет соответствовать типу установленной шкалы.
  3. Проводится два пробных теста, которые необходимы для корректирования работы применяемого оборудования.
  4. Прикладывается предварительная нагрузка, равная 10 кгс.
  5. Прикладывается основная нагрузка и выдерживается определенный период, который позволяет получить максимальное значение.
  6. Убирается нагрузка и считывается полученный результат.

Скачать ГОСТ 9013-59

Современное оборудование позволяет существенно упростить процесс и повысить точность получаемых результатов в ходе проводимых измерений.

Шкалы твердости

Мера твердости по Роквеллу обозначается HRC. За время проведения тестирования различных металлов было разработано 11 шкал, которые отличаются по соотношению геометрических размеров наконечника и прилагаемой нагрузки. Стоит учитывать, что сегодня в качестве вдавливаемого тела сегодня используются не только алмазные наконечники. Распространение получили:

  1. сферы, изготавливаемые из закаленной стали;
  2. шарики из сплава карбида и вольфрама.

Обозначение проводится с использованием заглавных букв латинского алфавита.

Шкалы для определения твердости по РоквеллуШкалы для определения твердости по Роквеллу

Шкалы для определения твердости по Роквеллу

Прочему так важно учитывать тип применяемой шкалы? Причин довольно много:

  1. От нее зависит вид вдавливаемого индикатора. При этом есть определенная связь между геометрической формой и размерами индикатора и получаемыми данными.
  2. У каждого типа вдавливаемого объекта есть свое ограничение по показателю максимальной нагрузки.

Получаемые результаты важны при изготовлении подшипников и прочих ответственных элементов, используемых при создании автомобилей или авиатехники. Размерность твердости, определяемой по Роквеллу, учитывается и при выборе изделий из закаленной стали.

Оборудование для проведения измерения

На момент разработки рассматриваемой методики измерения твердости специального оборудования не было. После того, как в машиностроительной и других областях промышленности установили важность этой физико-механической характеристики, было разработано специальное оборудование, которое основано также на вдавливании шарика или конуса в тестируемый объект. Современное оборудование позволяет с высокой точностью контролировать величину прилагаемой силы и времени выдержки. Твердомером  измеряется твердость, как правило, небольших объектов, являющимися образцами получаемой заготовки. Это связано с весьма компактными размерами большинства моделей рассматриваемых устройств.

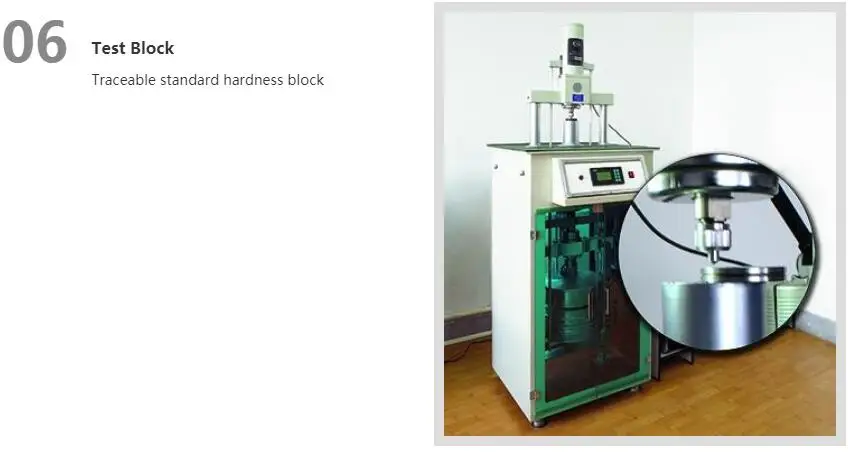

Твердомер РоквеллаТвердомер Роквелла

Твердомер Роквелла

К особенностям применяемого оборудования можно отнести нижеприведенные моменты:

  1. Испытуемый образец, как правило, располагается на столике.
  2. Алмазный наконечник опускается с помощью грузового рычага.
  3. Важным моментом является то, что наконечник опускается плавно. Это достигается при применении рукоятки с масленым амортизатором.
  4. Время выдержки применимой нагрузки зависит от размеров испытуемого образца. Как правило, показатель составляет 3-6 секунд. Сила воздействия определяется также величиной заготовки.
  5. Важные параметры вводятся при помощи специального пульта программирования. За счет того, что контроль прилагаемой силы и время выдержки проводит оборудование, точность получаемых результатов довольно высока.

Рассматриваемое оборудование производится достаточно большим количеством различных компаний. При этом стоимость предложения может колебаться в достаточно большом диапазоне.

Преимущества и недостатки метода

Каждый метод вычисления твердости поверхности обладает своими определенными достоинствами и недостатками. Принято считать, что испытание на твердость по Роквеллу и Бринеллю являются основными, так как позволяют получить наиболее точный результат.

К достоинствам метода измерения твердости по Роквеллу HRC можно отнести нижеприведенные моменты:

  1. Технология определяет возможность тестирования поверхностей с повышенной твердостью.
  2. При тестировании поверхность повреждается несущественно, что позволяет исследовать уже готовые изделия.
  3. Существенно упрощается процесс расчетов показателя твердости, так как нет необходимости в замере диаметра получаемого отпечатка после снятия прилагаемой нагрузки.
  4. На проведение измерений по Роквеллу уходит всего несколько секунд.

Однако есть и несколько существенных недостатков, которые также нужно учитывать:

  1. В сравнении с методом по Бринеллю, получаемый результат не так точен.
  2. Для повышения точности проводимых измерений следует тщательно подготовить поверхность.

Несмотря на то, что получаемые результаты могут иметь достаточно высокую погрешность, этот метод получил широкое распространение в машиностроительной и других отраслях промышленности, так как на тестирование уходит мало времени.

Показатель твердости зависит от достаточно большого количества моментов, к примеру, химического состава. Кроме этого, металлы могут улучшаться закалкой и другими видами термической обработки. Сегодня можно встретить довольно много методической литературы с таблицами, в которых указывается твердость для распространенных материалов. Принимаются эти значения зачастую при выполнении расчетов или проектировании.

Твердость некоторых материалов, получаемая при проведении тестов по Роквеллу, сравнивается с соответствующим показателем алмаза. Этот материал считается одним из самых твердых. Поэтому твердость алмаза по Роквеллу составляет 100 HRC. Аналогичные показатели стекла и вольфрама будут существенно ниже.

На точность проводимых измерений может оказывать влияние:

  1. Толщина испытуемого образца. Согласно принятым нормам при проникновении алмазного наконечника на 0,2 мм толщина испытуемого образца должна быть не меньше 2 см. В противном случае, полученные данные будут считаться искаженными.
  2. Если один образец применяется для проведения нескольких тестов, то расстояние между отпечатками должно быть не менее трех их диаметров. Соблюдение этого правила также позволяет получить более точные результаты.
  3. Результаты на циферблате могут отличаться в зависимости от положения исследователя. Повторные тестирования должны проводиться с одной точки обзора, иначе полученные результаты могут отличаться.

В заключение отметим, что сегодня подобные исследования проводятся все реже. Это связано с тем, что при изготовлении заготовок достигают высокой точности химического состава и физико-механических свойств. Поэтому каждой марке металла соответствует определенный показатель твердости по Роквеллу. Измерения зачастую проводятся после выполнения химико-термической обработки, когда от соблюдения применяемой технологии зависит конечный результат.

Испытания на твердость

СОДЕРЖАНИЕ

  1. Способ измерения твердости методом царапания
  2. Измерение твердости по Бринеллю
  3. Измерение твердости по Виккерсу
  4. Измерение твердости по Роквеллу
  5. Измерение твердости по Шору
  6. Измерение микротвердости
  7. Соотношение значений твердости

Твердость — свойство материала оказывать сопротивление упругой и пластической деформации или разрушению при внедре­нии в поверхностный слой материала другого, более твердого и не получающего остаточной деформации тела - индентора.

Способы определения твердости в зависимости от временного характера приложения нагрузки и измерения сопротивления вдавливанию индентора подразделяют на:

  • статические
  • динамические
  • кинетические

Наиболее распространенными являются статические методы, при которых нагрузку к индентору прикладывают плавно и постепенно, а время выдержки под нагрузкой регламентируется стандартами на соответствующие методы.

При динамических методах определения твердости индентор подействует на образец с определенной кинетической энергией, затрачиваемой на упругую отдачу и/или формирование отпечатка, динамическую твердость часто называют также твердостью материала при ударе. Твердость при ударе характеризует сопротивление внедрению не только на поверхности образца, но и в некото­ром объеме материала.

Кинетические методы определения твердости основываются на непрерывной регистрации процесса вдавливания индентора с за­писью диаграммы «нагрузка на индентор — глубина внедрения индентора. Особенность такого подхода заключается в регистрации всей кинетики процесса упругопластического деформирования материала при вдавливании индентора, а не только конечного результата испытаний, как при других методах.

По принципу приложения нагрузки способы определения твердости можно подразделить на способы вдавливания, отскока, царапания и резания.

Способы вдавливания являются наиболее распространенными. Твердость в этом случае определяется как сопротивление, которое оказывает испытуемое тело внедрению более твердого индентора и отражает преимущественно сопротивление поверхностных слоев материала пластической деформации.

Способы отскока основаны на измерении твердости по высоте отскока бойка, падающего на испытуемую поверхность. Твердость при этом отражает преиму­щественно сопротивление упругой деформации. Измерение твердости способом отскока широко применяют для контроля качест­ва прокатных валков, больших изделий и конструкций с использо­ванием переносных приборов.

Способ измерения твердости методом царапания

Способами царапания и резания твердость определяется соответственно как сопротивление материала царапанию или резанию. Способ царапания разработал Моос в начале XIX в.; им были предложена шкала твердости минералов по способности одного наносить царапины на поверхности другого. Эта десятибалльная шкала (от талька № 1 до алмаза № 10) используется в минералогии, а также для оценки твердости технической керамики и монокристаллов.

При определении твердости всеми методами (кроме микротвердости) измеряют интегральное значение твердости материала (усредненное для всех структурных составляющих).

Значения твердости нельзя однозначно переводить в значения других механических свойств материала. Однако определение твердости является эффективным способом сравнения друг с другом однотипных материалов и контроля их качества.

Измерение твердости по Бринеллю

Метод измерения твердости по Бринеллю регламентирован ГОСТ 9012.

При определении твердости этим методом стальной шарик определенного диаметра D вдавливают в тестируемый образец под действием нагрузки Р, приложенной перпендикулярно к поверхности образца, в течение определенного времени. После снятия нагрузки измеряют диаметр отпечатка d. Число твердости по Бринеллю обозначается буквами НВ, и его определяют путем деления нагрузки Р на площадь поверхности сферического отпечатка F.

Для удобства имеются таблицы чисел твердости по Бринеллю и зависимости от диаметра шарика D, диаметра отпечатка d и нагрузки Р.

Схема измерения твердости по Бринеллю

В качестве инденторов используют полированные (Ra < 0,04 мкм) шарики из стали ШХ15 с номинальными диаметрами D =1; 2; 2,5; 5 и 10 мм, последние считаются более предпочтительными, как обеспечивающие большую точность измерения твердости.

Минимально допустимая толщина образца для корректного измерения твердости НВ должна быть не менее десятикратной глубины отпечатка h.

Испытания проводят при комнатной температуре в отсутствие вибраций и ударов. Время выдержки под нагрузкой т для черных металлов составляет 10...15 с, а для цветных металлов и сплавов от 10 до 180 с. Нагрузку на индентор выбирают с учетом соотношения К=Р/D2:

Металлы и сплавы                                                         К, кгс/мм2

Сталь, чугун и другие высокопрочные сплавы ………..30

Медь, никель и их сплавы...............................................10

Алюминий, магний и их сплавы.......................................5

Например, при испытании сталей и чугунов при диаметре шарика D =10 мм нагрузка должна быть 3000 кгс, а время выдержки под нагрузкой 10...15 с. Число твердости в этом случае обозначается цифрами со стоящим после них символом НВ (например, 250 НВ). Иногда после букв НВ указывают условия испытаний - НВ D/P/τ, например: 250 НВ 5/750/25 - твердость по Бринеллю 250, полученная при диаметре шарика D =5 мм, нагрузке Р= 750 кгс и времени выдержки под нагрузкой т=25 с.

Измерение твердости по Бринеллю не рекомендуется применять для стали с твердостью более 450 НВ, а для цветных металлов более 200 НВ

Измерение твердости по Виккерсу

Метод измерения твердости по Виккерсу регламентируется ГОСТ 2999. Метод используют для определения твердости деталей и металлопродукции малой толщины, а также тонких поверхностных слоев, имеющих высокую твердость.

Твердость по Виккерсу измеряют путем вдавливания в образец алмазного наконечника в форме правильной четырехгранной пирамиды под действием нагрузки Р в течение времени выдержки τ. После снятия нагрузки измеряют диагонали оставшегося на поверхности материала отпечатка –d1, d2 и вычисляют их среднее арифметическое значение — d, мм.

Значения твердости по Виккерсу при стандартных нагрузках н зависимости от длины диагонали d (мм) даны в соответствующих таблицах.

Схема измерения твердости по Виккерсу

При испытаниях применяют следующие нагрузки Р, кгc: 1; 2; 2,5; 3; 5; 10; 20; 30; 50; 100. Число твердости по Виккерсу обозначают цифрами, характеризующими величину твердости со стоящим после них символом HV (например, 200 HV). Иногда после символа HV указывают нагрузку и время выдержки, например: 200 HV 10/40 - твердость по Виккерсу, полученная при нагрузке Р= 10 кгс и времени выдержки под нагрузкой т=40 с.

В ГОСТе сказано, что точного перевода чисел твердости по Виккерсу на числа твердости, полученные другими методами, или на механические свойства при растяжении не существует и таких переводов (за исключением частных случаев) следует избегать.

Измерение твердости по Роквеллу

Метод измерения твердости по Роквеллу регламентирован ГОСТ 9013. При определении твердости этим методом тестируемый образец под действием двух последовательно прилагаемых нагрузок - предварительной P0 (обычно Р0 =10 кгс) и общей Р - вдавливают индентор (алмазный конус или стальной шарик). При этом общая нагрузка равна сумме предварительной P0 и основной Р1 нагрузок:

P = P0+P1

После выдержки под приложенной общей нагрузкой Р в течение 3...5 с основную нагрузку Р1 снимают и измеряют глубину проникновения индентора в материал А под действием общей нагрузки Р затем снимают оставшуюся предварительную нагрузку P0.

Твердость по Роквеллу измеряют в условных единицах. За единицу твердости принята величина, соответствующая осевому перемещению индентора на 0,002 мм. Число твердости опре­деляется по шкале индикатора (как правило, часового типа). Индикатор показывает результат вычитания разности глубин (h –h0), на которые вдавливается индентор под действием двух последовательно приложенных нагрузок, из некоторой константы. Величина h0 — глубина внедрения индентора в испыту­емый образец под действием предварительной нагрузки P0.

В зависимости от формы индентора и прилагаемой нагрузки введены три измерительные шкалы: А, В, С. Наиболее часто используемыми шкалами являются А и С.

Число твердости по Роквеллу обозначается цифрами, характе­ризующими величину твердости, со стоящим после них символом HRA, HRB или HRC (в зависимости от используемой шкалы измерения), например: 28 HRC

Схема измерения твердости по Роквеллу

Шкалы, использующиеся при измерении твердости по Роквеллу

Шкалы используемые при измерении твердости по Роквеллу

Измерение твердости по Шору

Метод измерения твердости по Шору регламентирован ГОСТ 23273. Это - основной метод определения твердости поверхности прокатных валков при их изготовлении, поставке на металлургическое предприятие, а также в процессе эксплуатации валков на прокатных станах.

Схема измерения твердости по Шору

При измерении твердости по Шору боек определенной массы с алмазным индентором на конце свободно надает по вертикали с определенной высоты h падения =19,0 ± 0,5 мм на испытуемую поверхность. Индентор представляет собой алмазный наконечник в виде тела вращения с радиусом закруглений рабочего конца R =1,0 ± 0,1 мм. Масса бойка вместе с алмазным индентором составляет 36,0 г. За характеристику твердости принимается высота отскока бойка h. За 100 единиц твердости по Шору принимается определенная величина отскока бойка h200 = 13,6 ± 0,5 мм. Такая твердость соответствует максимальной твердости стабилизированной после закалки на мартенсит углеродистой эвтектоидной инструментальной стали по ГОСТ 1435. Согласно стандарту, твердость по Шору измеряют в диапазоне от 20 до 140 единиц (HSD). Число твердости по Шору обозначается цифрами, характеризующими величину твердости, со стоящими после них символом HSD, например 95 HSD. Число твердости указывается с округле­нием до целого числа.

Измерение микротвердости

Метод измерения микротвердости регламентирован ГОСТ 9450. Определение микротвердости (твердости в микроскопически малых объемах) проводят при исследовании отдельных структурных составляющих сплавов, тонких покрытий, а также при из­мерении твердости мелких деталей. Прибор для определения микротвердости состоит из механизма для вдавливания алмазной пи­рамиды под небольшой нагрузкой и металлографического микроскопа. В испытываемую поверхность вдавливают алмазную пира­миду под нагрузкой 0,05...5 Н.

Микротвердость измеряют путем вдавливания в образец (изделие) алмазного индентора под действием статической нагрузки Р в течении определенного времени выдержки т. Число твердости определяют (как и по Виккерсу) делением приложенной нагрузки в Н или кгс на условную площадь боковой поверхности полученного отпечатка в мм2.

Основным вариантом испытания является так называемый метод восстановленного отпечатка, когда размеры отпечатков определяются после снятия нагрузки. Для случая, когда требуется определение дополнительных характеристик материала (упругое восстановление, релаксация, ползучесть при комнатной температуре и др.) допускается проводить испытание по методу невосстановленного отпечатка. При этом размеры отпечатка определяют на глубине вдавливания индентора в процессе приложения нагрузки.

Практически микротвердость определяют по стандартным таблицам дня конкретной формы индентора, нагрузки Р и полученных в испытании размеров диагоналей отпечатка.

В качестве инденторов используют алмазные наконечники разных форм и размеров в зависимости от назначения испытании микротвердости. Основным и наиболее распространенным нконечником является четырехгранная алмазная пирамида с квадратым основанием (по форме подобна индентору, применяющемуся при определении твердости по Виккерсу).

Число микротвердости обозначают цифрами, характеризующими величину твердости со стоящим перед ними символом H с указанием индекса формы наконечника, например, Н□ =3000. Допускается указывать после индекса формы наконечника величину прилагаемой нагрузки, например: Н□ 0,196 =3000 - число микротвердости 3000 Н/мм2, полученное при испытании с четырех гранной пирамидой при нагрузке 0,196 Н. Размерность микротвердости (Н/мм2 или кгс/мм2) обычно не указывают. Если микротвердость определяли по методу невосстановленного отпечанка, то к индексу формы наконечника добавляют букву h (Н□h).

Соотношение значений твердости

При сопоставлении значений твердости, полученных разными методами, между собой и с механическими свойствами материалов необходимо помнить, что приводимые в литературных источниках таблицы или зависимости для такого сопоставительного перевода являются чисто эмпирическими. Физического смысла такой перевод лишен, так как при вдавливании paзличных по форме и размерам инденторов и с разной нагрузкой твердость определяется при совершенно различных напряженных состояниях материала. Даже при одном и том же способе измерения твердости значение сильно зависит от нагрузки: при меньших нагрузках значения твердости получаются более высокими.

Зависимость твердости по Виккерсу от нагрузки

Выше были рассмотрены основные методы контроля твердости. Существуют и другие методики контроля, которые основаны на косвенных измерениях значений механических свойств. Например электрические, магнитные, акустические и т.д. Все эти методы основаны на составлении экспериментальных корреляционных таблиц "измеряемый параметр - параметр механических свойств", где все параметры постоянны (химический состав металла, номер плавки, количество загрязнений), а меняются лишь табличные параметры. Такие методы на производстве практически не работают, т.к. например химический состав металлов по ГОСТам требуется в селекте, т.е. может быть в заданном пределе и меняться от плавки к плавке. Составление градуировочных таблиц на каждую партию металла - очень трудоёмкая работа.

Таблица перевода различных величин чисел твердости для сталей. Алмазная пирамида по Роквеллу, по Викерсу, По Бринеллю, Твердость по Роквеллу, Поверхностная твердость по Роквеллу, Склероскоп Шора. Различные методы измерения твердости, нагрузки и шкалы.

Алмазная пирамида по Роквеллу. Rockwell C-Scal eHardness Number

Алмазная пирамида по Викерсу. Diamond Pyramid Hardness Number Vickers

По Бринеллю шарик 10 мм, 3000 кгс. / Brinell Hardness Number 10-mm Ball, 3000-kgf Load

Твердость по Роквеллу / Rockwell Hardness Number

Поверхностная твердость по Роквеллу / Rockwell Superficial Hardness Number Superficial Diamond Indenter

Склероскоп Шора / Shore Scleroscope Hardness Number

Стандартный шарик / Standard Ball

Шарик Холтгрина / Hultgren Ball

Шарик из карбида вольфрама/ Tungsten Carbide Ball

Шкала А, 60 кгс нагрузки, Алмазный индентер / A-Scale 60-kgf Load Diamond Indenter

Шкала D, 100 кгс нагрузки, Алмазный индентер / D-Scale 100-kgf Load Diamond Indenter

Шкала 15-N Scale 15-kgf (кгс) Load

Шкала 30-N Scale 30kgf (кгс) Load

Шкала 45-N Scale Нагрузка 45-kgf (кгс) Load

Метод Роквелла

Метод Роквелла является методом проверки твёрдости материалов. Из-за своей простоты этот метод является наиболее распространённым и основан на проникновении твёрдого наконечника в материал и измерении глубины проникновения.

Шкалы твёрдости по Роквеллу

Существует 11 шкал определения твердости по методу Роквелла (A; B; C; D; E; F; G; H; K; N; T), основанных на комбинации «индентор (наконечник) — нагрузка». Наиболее широко используются два типа индентеров: шарик из карбида вольфрама диаметром 1/16 дюйма (1,5875 мм) или такой же шарик из закаленной стали и конический алмазный наконечник с углом при вершине 120°. Возможные нагрузки — 60, 100 и 150 кгс. Величина твёрдости определяется как относительная разница в глубине проникновения индентора при приложении основной и предварительной (10 кгс) нагрузки.

Для обозначения твёрдости, определённой по методу Роквелла, используется символ HR, к которому добавляется буква, указывающая на шкалу по которой проводились испытания (HRA, HRB, HRC).

Наиболее широко используемые шкалы твердости по Роквеллу
ШкалаИнденторНагрузка, кгс
ААлмазный конус с углом 120° при вершине20 кгс
ВШарик диам. 1/16 дюйма из карбида вольфрама (или закаленной стали)100 кгс
САлмазный конус с углом 120° при вершине150 кгс
Формулы для определения твёрдости

Чем твёрже материал, тем меньше будет глубина проникновения наконечника в него. Чтобы при большей твёрдости материала не получалось большее число твёрдости по Роквеллу, вводят условную шкалу глубин, принимая за одно её деление глубину, равную 0.002 мм. При испытании алмазным конусом предельная глубина внедрения составляет 0.2 мм, или 0.2 / 0.002 = 100 делений, при испытании шариком — 0.26 мм, или 0.26 / 0.002 = 130 делений. Таким образом формулы для вычисления значения твёрдости будут выглядеть следующим образом:

  • при измерении по шкале А (HRA) и С (HRC):

    Разность представляет разность глубин погружения индентора (в миллиметрах) после снятия основной нагрузки и до её приложения (при предварительном нагружении).
  • при измерении по шкале B (HRB):
Проведение испытания
  • Выбрать подходящую для проверяемого материала шкалу (А, В или С).
  • Установить соответствующий индентор и нагрузку.
  • Перед тем, как начать проверку, надо сделать два неучитываемых отпечатка, чтобы проверить правильность посадки наконечника и стола.

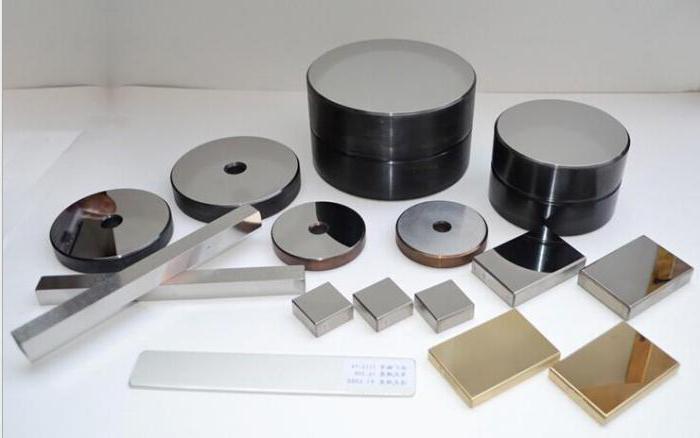

  • Установить эталонный блок на столик прибора.
  • Приложить предварительную нагрузку в 10 кгс, обнулить шкалу.
  • Приложить основную нагрузку и дождаться до приложения максимального усилия.
  • Снять нагрузку.
  • Прочесть на циферблате по соответствующей шкале значение твёрдости (цифровой прибор показывает на экране значение твёрдости).
  • Порядок действий при проверке твёрдости испытуемого образца такой же, как и на эталонном блоке. Допускается делать по одному измерению на образце при проверке массовой продукции.
Факторы, влияющие на точность измерения
  • Важным фактором является толщина образца. Не допускается проверка образцов с толщиной менее десятикратной глубины проникновения наконечника.
  • Ограничивается минимальное расстояние между отпечатками (3 диаметра между центрами ближайших отпечатков).
  • Недопущение параллакса при считывании результатов с циферблата.
Сравнение шкал твёрдости

Простота метода Роквелла (главным образом, отсутствие необходимости измерять диаметр отпечатка) привела к его широкому применению в промышленности для проверки твёрдости. Также не требуется высокая чистота измеряемой поверхности (например, методы Бринелля и Виккерса включают замер отпечатка с помощью микроскопа и требуют полировку поверхности). К недостатку метода Роквелла относится меньшая точность по сравнению с методами Бринелля и Виккерса. Существует корреляция между значениями твёрдости, измеренной разными методами (см. рисунок — перевод единиц твёрдости HRB в твёрдость по методу Бринелля для алюминиевых сплавов). Зависимость носит нелинейный характер. Имеются нормативные документы, где приведено сравнение значений твёрдости, измеренной разными методами (например, ASTM E-140).

Оценка механических свойств по испытаниям на твёрдость

Связь между результатами проверки на твёрдость и прочностными характеристиками материалов исследовались такими учёными-материаловедами, как Н. Н. Давиденков, М. П. Марковец и др. Используются методы определения предела текучести по результатам проверки на твёрдость вдавливанием. Такая связь была найдена, например, для высокохромистых нержавеющих сталей после различных режимов термообработки. Среднее отклонение для конического алмазного индентора составляло всего +0,9%. Были проведены исследования по нахождению связи между значениями твёрдости и другими характеристиками, определяемыми при растяжении, такими как предел прочности (временное сопротивление), относительное сужение и истинное сопротивление разрушению.


Высокоточный измеритель твердости по Роквеллу на алюминиевую цену

Описание продукта

Высокоточный измеритель твердости по Роквеллу для алюминия Цена

Описание:

Высокоточный твердомер по Роквеллу для алюминия это может проверить данные более точными;

5,6-дюймовый цифровой ЖК-экран предоставляет исчерпывающие данные для контроля качества.

Основное применение:

Закаленная сталь, закаленная и отпущенная сталь, сталь для отжига, подшипниковая сталь, полосовая сталь, закаленный стальной лист, твердый сплав и т. Д.

Технические параметры:

Модель

HRS-150D

Шкала Роквелла:

HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HRL, HMR , HRR

Преобразование шкалы:

HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, h25N, h40N, h55N, h25T, h40T, h55T

Предварительный тест сила:

10 кг (98.0N)

Общая испытательная сила:

60 кг (588 Н), 100 кг (980 Н), 150 кг (1471 Н)

Диапазон допусков: ± 1,0%

Размер ЖК-экрана:

118x99 мм

Разрешение:

0.1HR

Диапазон значений твердости:

HRA: 20 ~ 88 HRB: 20 ​​~ 100 HRC: 20 ~ 70

Считывание данных твердости:

Цифровой ЖК-экран

Способ загрузки:

Автоматический (нагрузка, выдержка, разгрузка)

Время выдержки:

1 ~ 99S , каждый шаг: 1 секунда

Допустимое пространство для измерения образца:

Максимальная высота: 170 мм

Максимальная глубина горловины: 130 мм

(есть еще час облегченный тип, допустимая максимальная высота 400 мм)

Размер / вес:

Размер инструмента: 460 * 160 * 660 мм (Д × Ш × В) / Вес нетто: 85 кг

Размер упаковки: 625 * 430 * 900 мм (Д × Ш × В) / Вес брутто: 95 кг

Источник питания:

AC220V + 5%, 50 ~ 60 Гц; (может изменяться до 110 В)

Вывод данных:

Встроенный принтер

Исполнительный стандарт:

ГБ / T230.2, ASTM E18, ISO 6508, JJG112

Упаковка и доставка

Каждый комплект защищен пленкой, затем помещен в прочный деревянный футляр с английским руководством по эксплуатации.

FAQ

Заказчик: А как насчет транспортировки?

Ответ: Это зависит от ваших требований. Мы можем доставить воздушным транспортом в ваш аэропорт или морским путем в ваш морской порт, а также можем доставить по вашему офисному адресу курьерской службой, и мы также согласны сотрудничать с вашим судовым агентом или экспедитором.

Заказчик: А как насчет послепродажного обслуживания?

Ответ: Гарантийный срок составляет 12 месяцев, после гарантии мы также предоставляем пожизненный платный ремонт или сервис. Ответ в течение 24 часов на любые проблемы. Обучение за рубежом, установка возможна.

Заказчик: А как насчет даты доставки?

Ответ: Обычно мы предлагаем 15 рабочих дней после подтверждения заказа и получения оплаты, и мы также можем принять срочный заказ для быстрой доставки.

Наши услуги

Гарантия качества на все машины в течение одного года и техническая поддержка в течение всего срока службы для клиента. Оперативное реагирование на технические проблемы клиентов. Техническая поддержка клиентов в течение всей жизни.

Информация о компании

Dongguan Tianjian Machinery Equipment Co., Ltd. уже много лет специализируется на разработке, производстве и продаже всех видов испытательных машин. Наши продукты широко используются в бумажной продукции, упаковке, чернильной печати, клейких лентах, пластиковых изделиях, резиновых изделиях, кожаных изделиях, окружающей среде, оборудовании, электронных изделиях, тканевых текстильных изделиях и других отраслях.

Наша комиссия - быть вашим лабораторным консультантом, обеспечивать комплексное обслуживание и решения для лабораторного оборудования. Наша компания надеется на сотрудничество с вами и стремится предоставить вам отличный сервис!

Обеспечение качества и превосходное обслуживание!

,
2019 Новый металл Алюминиевый сплав Цифровой измеритель твердости по Роквеллу

HRTS-150 Цифровой измеритель твердости по Роквеллу

Цветной сенсорный экран HRTS-150 цифровой измеритель твердости по Роквеллу нового поколения высокопроизводительных, высокоточных и стабильных высокопроизводительных продуктов. Его внешний вид является новым, оболочка отлита цельным, стабильность высокая, интерфейс сенсорного экрана ориентирован на меню.Операция проста, интуитивно понятна и удобна. Измерительное устройство использует сенсор решетки и компьютерное управление, а значение твердости отображается непосредственно на жидкокристаллическом экране. Это прибор для определения механической и электрической твердости. Он может автоматически преобразовывать различные параметры твердости друг в друга для определения минимальной толщины образца. Когда цилиндр проверен, сумма коррекции автоматически добавляется. Встроенный принтер для чтения соответствующих результатов испытаний.Автоматизированная работа, устранение человеческих ошибок и ошибок чтения! В то же время машина оснащена устройством аварийного останова, которое безопаснее в использовании!

Основные характеристики и функции:

1. Отображение значения твердости теста непосредственно через 7-дюймовый сенсорный ЖК-экран;

2. С помощью встроенной системы отладки в электронном виде ошибки значения твердости, диапазон регулировки: 95% -105%.

3. Корпус отливается и отливается по специальной технологии литья в песчаные формы.Структура стабильна и не деформирована, и она может работать в суровых условиях. Автомобильная краска обладает высоким качеством и устойчивостью к царапинам. Это все еще ярко и ново в течение многих лет.

4. У нас есть возможность разрабатывать и проектировать, изготавливать и обрабатывать наши собственные машины, а также предоставлять услуги по замене и техническому обслуживанию машины на всю жизнь;

Область применения:

Литые и кованые детали • Образцы и приемочные испытания

Плоские и цилиндрические детали • Сталь, цветные металлы

Автомобильная и аэрокосмическая промышленность • Твердосплавные, керамические, нержавеющие стали

Лаборатория и мастерская

Основные технические параметры:

Начальное испытательное усилие (Н) 10 кгс (98).07N), допустимая погрешность ± 2,0%

Общее испытательное усилие (Н) 60 кгс (588 Н) 100 кгс (980 Н) 150 кгс (1471 Н)

Скальные датчики HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK HRL , HRM, HRP, HRR, HRS, HRV

Стандарт проверки GB / T230.1, национальный стандарт GB / T230.2, процедуры проверки JJG112

GB / T2848, оригинальный стандарт GB / T3773, EN10109, ASTM E18, ISO 6508

Точность 0,1HR

Время удерживания 1-60

Метод считывания твердости Сенсорный ЖК-экран

Максимально допустимая высота образца (мм) 170

Расстояние от центра индентора до тела (мм) 165

Размеры твердомера (мм) 550 × 220 × 730

Электропитание 220 В / 50 Гц

Вес прибора (кг) 85

Диапазон измерения твердости HRA: 20-88 HRB: 20-100 HRC: 20-70 HRD: 40- 77 HRE: 70-94 HRF: 60-100 HRG: 30-94 HRH: 80-100 HRK: 40-100 HRL: 100-120 HRM: 85-110 HRR: 114-125

,
Дешевая цена Использовать алюминиевый сплав Твердомер по Роквеллу

HRTS-150 Цифровой тестер твердости по Роквеллу

Цветной сенсорный экран с цифровым дисплеем HRTS-150 представляет собой новое поколение твердомеров Роквелла высокопроизводительные, высокоточные и стабильные высокопроизводительные продукты. Его внешний вид является новым, оболочка отлита цельным, стабильность высокая, интерфейс сенсорного экрана ориентирован на меню.Операция проста, интуитивно понятна и удобна. Измерительное устройство использует сенсор решетки и компьютерное управление, а значение твердости отображается непосредственно на жидкокристаллическом экране. Это прибор для определения механической и электрической твердости. Он может автоматически преобразовывать различные параметры твердости друг в друга для определения минимальной толщины образца. Когда цилиндр проверен, сумма коррекции автоматически добавляется. Встроенный принтер для чтения соответствующих результатов испытаний.Автоматизированная работа, устранение человеческих ошибок и ошибок чтения! В то же время машина оснащена устройством аварийного останова, которое безопаснее в использовании!

Основные характеристики и функции:

1. Отображение значения твердости теста непосредственно через 7-дюймовый сенсорный ЖК-экран;

2. С помощью встроенной системы отладки в электронном виде ошибки значения твердости, диапазон регулировки: 95% -105%.

3. Корпус отливается и отливается по специальной технологии литья в песчаные формы.Структура стабильна и не деформирована, и она может работать в суровых условиях. Автомобильная краска обладает высоким качеством и устойчивостью к царапинам. Это все еще ярко и ново в течение многих лет.

4. У нас есть возможность разрабатывать и проектировать, изготавливать и обрабатывать наши собственные машины, а также предоставлять услуги по замене и техническому обслуживанию машины на всю жизнь;

Область применения:

Литые и кованые детали • Образцы и приемочные испытания

Плоские и цилиндрические детали • Сталь, цветные металлы

Автомобильная и аэрокосмическая промышленность • Твердосплавные, керамические, нержавеющие стали

Лаборатория и мастерская

Основные технические параметры:

Начальное испытательное усилие (Н) 10 кгс (98).07N), допустимая погрешность ± 2,0%

Общее испытательное усилие (Н) 60 кгс (588 Н) 100 кгс (980 Н) 150 кгс (1471 Н)

Скальные датчики HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK HRL , HRM, HRP, HRR, HRS, HRV

Стандарт проверки GB / T230.1, национальный стандарт GB / T230.2, процедуры проверки JJG112

GB / T2848, оригинальный стандарт GB / T3773, EN10109, ASTM E18, ISO 6508

Точность 0,1HR

Время удерживания 1-60

Метод считывания твердости Сенсорный ЖК-экран

Максимально допустимая высота образца (мм) 170

Расстояние от центра индентора до тела (мм) 165

Размеры твердомера (мм) 550 × 220 × 730

Электропитание 220 В / 50 Гц

Вес прибора (кг) 85

Диапазон измерения твердости HRA: 20-88 HRB: 20-100 HRC: 20-70 HRD: 40- 77 HRE: 70-94 HRF: 60-100 HRG: 30-94 HRH: 80-100 HRK: 40-100 HRL: 100-120 HRM: 85-110 HRR: 114-125

,
Марка TX PHR 1ST Портативный поверхностный твердомер Роквелла Метр Дурометр Специально для труб труб латунь медь алюминий | твердомер | твердомер Роквелла твердомер Роквелла

Free Shipping Portable PH mV Temperature Meter ATC

PHR-1ST Портативные поверхностные твердомеры Роквелла соответствуют основным принципам проектирования твердости Роквелла в соответствии с международным стандартом ISO6508, американским стандартом ASTM E18 и ASTM E110.Значения твердости могут быть считаны непосредственно с поверхностных твердомеров Роквелла после быстрых и точных операций. Это можно рассматривать как неразрушающий контроль с очень маленькими углублениями. Этот вид тестеров может использоваться на месте для тестирования готовых или полуфабрикатных деталей по частям по частям. Поверхностные твердомеры Роквелла в основном применяются на металлообрабатывающих предприятиях.

PHR-1ST Портативные поверхностные твердомеры Роквелла особенно хороши при испытаниях труб , просты в использовании, помещают образец ворса на цилиндрическую наковальню с левой стороны прибора и используют его как микрометр.

Free Shipping Portable PH mV Temperature Meter ATC

Особенности

01 02 03 04 06

Технические параметры PHR-1ST Поверхностный твердомер Роквелла

Начальная испытательная сила: 3 кг
Общая испытательная сила: 15 кг
индентор: Ф1.588mm сталь Точность
: Соответствует требованиям ISO6508 , ASTM E 18 Разрешение
: 0,5HR
Диапазон тестирования: HRN, HRT, HRW, HRX, HRY и т. Д. 15 шкал.
Применение: Все металлы, включая железо, сталь, медь, алюминий, цинк, свинец, олово, науглероженную сталь, азотированную сталь и т. Д.

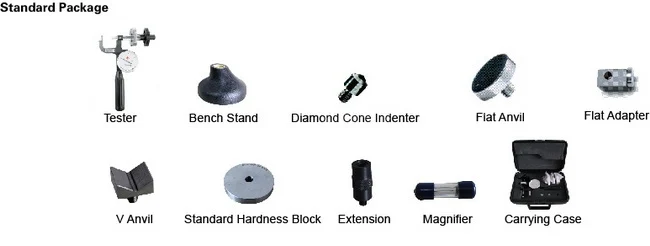

Комплект PHR-1ST Поверхностный твердомер Роквелла

07

ПРИМЕЧАНИЕ. Если вам не нужен стенд, свяжитесь с нами, мы можем снизить цену для вас.

Free Shipping Portable PH mV Temperature Meter ATC Free Shipping Portable PH mV Temperature Meter ATC

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
