Вес арматуры. Масса погонного метра арматуры ГОСТ 5781-82

Вес арматуры, масса горячекатаной круглой стали

Арматура — совокупность соединенных между собой элементов, которые при совместной работе с бетоном в железобетонных сооружениях воспринимают растягивающие напряжения (хотя также могут использоваться для усиления бетона в сжатой зоне).

Основное применение арматурная сталь периодического профиля находит при строительстве фундаментов и стен зданий и сооружений из монолитного бетона. При производстве бетонных работ значительных затрат времени и средств требует устройство армокаркаса для армирования конструкции изготовленных из арматурных сеток. Для расчета объема заказа нужно знать сколько кг в метре арматуры и количество погонных метров арматурной стали.

Вес метра арматуры представлен в таблице соотношения диаметра и массы 1 м. Зная вес арматурной стали по ГОСТ 5781-82 можно оценить коэффициент армирования конструкции (отношение массы арматуры к объему бетона) и определить сколько материала нужно на фундамент (на куб бетона)

Погонный метр арматуры – отдельные арматурные стержни гладкого и периодического профиля длиной 1 метр, вес которых зависит от диаметра арматурной стали ГОСТ 5781-82 (из ряда размеров диаметра периодической стали – 6, 8,10, 12, 14, 16, 18,20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80 мм – см. СОРТАМЕНТ АРМАТУРЫ).

Сколько весит арматурная сетка для стяжки, выполнения работ по штукатурке, для изготовления армокаркаса фундамента железобетонного (бетон + связанные прутья арматуры), какая масса армосетки для кирпичной кладки, зависит от размера карт (длина, ширина полотна), размера ячейки (квадрат мм х мм) и диаметра арматурной проволоки (мм). Строительные организации используют производимую в Украине арматуру, масса которой соответствует требованиям ГОСТ, поскольку отечественная арматурная сталь достаточно высокого качества, и соответствует всем ГОСТам и нормам на металлопрокат.

Вес арматуры выбирается в зависимости от видов по ГОСТ, размеров диаметра (см. таблицу – “Удельный вес арматуры в погонном метре”) и сферы применения периодического профиля.

Масса погонного метра арматуры зависит от формы поверхности периодического профиля: рифленого или гладкого снаружи. Выступы в виде ребер, рифления на поверхности стержневой арматурной стали периодического профиля или ребристой проволочной стали значительно улучшают сцепление с бетоном и его характеристики.

Сортамент арматуры в зависимости от технологии изготовления арматурной стали для железобетонных конструкций подразделяется на горячекатаную стержневую (А1 – А240, А2 – А300, А3 – А400, А500, А600, А800, А1000) и холоднотянутую проволочную сталь (Вр-1).

Масса 1 м арматуры горячекатонной не зависит от ее основных механических характеристик, которые подразделяют на шесть классов сортамента в зависимости от прочности металла и марки стали, с условным обозначением: A-I, А-II, A-III, A-IV, A-V, A-VI.

Клас арматурной стали	Диаметр профиля, мм	Марка стали арматуры
A-I (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
A-II (А300)	10-40 40-80	Ст5сп, Ст5пс 18Г2С
Ас-II (Ас300)	10-32 (36-40)	10ГТ
A-III (A400)	6-40 6-22	35ГС, 25Г2С 32Г2Рпс
A-IV (A600)	10-32 (6-8) (36-40)	80С 20ХГ2Ц
A-V (А800)	(6-8) 10-32 (36-40)	23Х2Г2Т
А-VI (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р,20Х2Г2СР

К примеру, арматура строительная A3 служит для укрепления бетонных конструкций быстровозводимых зданий и широко используется строительными компаниями в Киеве. Фактический вес арматуры строительной складывается из массы арматурных каркасов элементов (фундамента, стен, бетонных перекрытий) монолитного здания, сварных сеток, которые затем заливаются бетонным раствором по опалубке.

Производство арматурной стали в Украине осуществляется с применением отработанных в советское время технологий в области обработки металла, и, как правило, на оборудовании доставшемся в наследство от СССР, и именно поэтому отечественные производители продают арматурную сталь по цене достаточно доступной при хорошем качестве и соответствии требованиям ГОСТа.

Арматура 8, 10, 12, 14, 16, 18, 20, 22, 25 наиболее ходовая по размеру диаметра периодического профиля, продаваемая украинскими производителями. Импортные аналоги имеют более высокую цену. Арматура в Украине перед продажей с металлобазы проходит поэтапный контроль качества при осуществлении производственного процесса, что гарантирует высокое качество, которое соответствует государственным стандартам ГОСТам.

Какой вес у арматуры по длине?

Вес арматурной стали, неоходимой для покупки расчитывают умножением суммарной длинны всех стержней в пачке на вес погонного метра арматуры (см. таблицу массы 1м и сколько метров в тонне арматуры). Перевод из метров в тонны выполняется путем умножения удельного веса арматуры (масса 1 метра) на количество погонных метров. Ниже представлена таблица сечений арматуры, удельный вес 1 погонного метра А1 (А240), А2 (А300), А3(А400), А4(А800), А5(А800), А6(А1000) , количество метров в тонне для перевода веса в суммарную длину всех стержней в пакете или бухте. Арматура в бухтах позволяет отрезать в размер хлысты любой, требуемой длины, что уменьшит количество отходов и избавит от необходимости сращивать по длине отдельные прутки стандартной длины (6 или 12 метров).

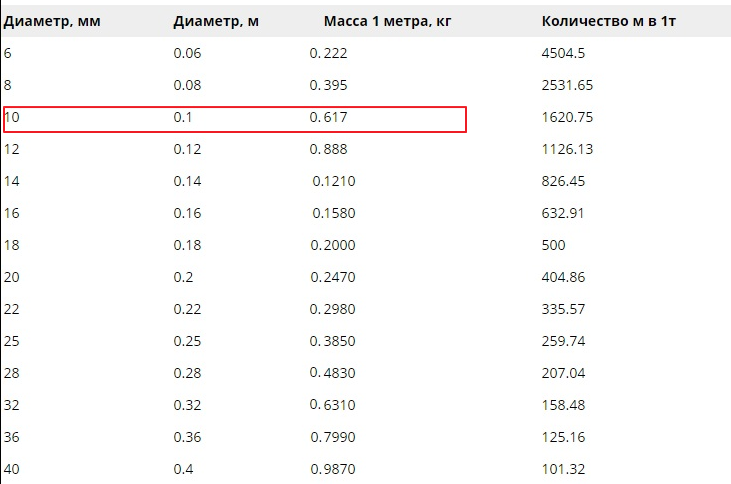

Таблица массы арматурной стали. Сколько вес 1м арматуры

Диаметр арматуры, мм	Вес 1 метра арматуры, кг	Погонных метров в тонне	Предельные отклонения веса в %
d 6	0,222	4504,5	+9,0 -7,0
d 8	0,395	2531,65	+9,0 -7,0
d 10	0,617	1620,75	+5,0 -6,0
d 12	0,888	1126,13	+5,0 -6,0
d 14	1,21	826,45	+5,0 -6,0
d 16	1,58	632,91	+3,0 -5,0
d 18	2	500	+3,0 -5,0
d 20	2,47	404,86	+3,0 -5,0
d 22	2,98	335,57	+3,0 -5,0
d 25	3,85	259,74	+3,0 -5,0
d 28	4,83	207,04	+3,0 -5,0
d 32	6,31	158,48	+3,0 -4,0
d 36	7,99	125,16	+3,0 -4,0
d 40	9,87	101,32	-+3,0 -4,0
d 45	12,48	80,13	+3,0 -4,0
d 50	15,41	64,89	+2,0 -4,0
d 55	18,65	53,62	+2,0 -4,0
d 60	22,19	45,07	+2,0 -4,0
d 70	30,21	33,1	+2,0 -4,0
d 80	39,46	25,34	+2,0 -4,0

Расчет веса арматуры, сетки сварной

Если нет под рукой расчетной таблицы арматуры, калькулятора металла онлайн, то общий вес арматурной сетки можно посчитать самому, определив общую длину проволоки из которой состоит сварная сетка размером 1м2 и умножив количество метров на удельный вес погонного метра проволоки. При отсутствии справочника, расчет веса погонного метра арматуры можно выполнить самостоятельно, на обычном калькуляторе. Объем металла в 1 метре стального цилиндра равен 1 м x (3,14 x D x D/4). В скобках геометрическая площадь круга диаметром D. Вес прутка получается умножением объема на удельный вес арматуры который равен 7850 кг/м3. Данным способом Вы можете посчитать сколько кг в метре арматуры, пересчитать тонны в метры.

Например на калькуляторе, сделаем расчет веса 1 м арматуры диаметром 12 мм:
Объем металла – 1 м x (3,14 x 0,012 м x 0,012 м/4) = 0,00011304 м3,
Удельный вес – 0,00011304 м3 x 7850 кг/м3 = 0,887 кг. Примерно равен значению в таблице арматуры с теорвесом.

Если длина арматуры 12м, то в формулу подставляем требуемое значение длины проката стали и делаем расчет веса стержней. Для определения веса сетки надо умножить полученное значение массы 1 м2 сетки на число квадратных метров в сварном арматурном каркасе.

Еще один пример. Рассчитаем вес сетки 100х100х4 площадью 1 м2. Сварная сетка состоит из 18 сваренных арматурных стержней длиной 1м. Общая длина стержней составит 18х1=18 метров. Удельный вес арматурной проволоки 4мм – 0,092 кг/м. Тогда масса погоного метра сетки высотой 1м составит 18х0,092=1,66 кг/м2 +1% на массу сварочных материалов.

< Предыдущая		Следующая >

Удельный вес арматуры в 1 метре в зависимости от ее диаметра

Для усиления бетонных конструкций широко используется арматурная сталь. Ее стержни выступают несущими элементами и повышают стойкость ЖБК к изгибающим и сжимающим деформациям. Это закладной материал, поэтому масса арматуры обязательно должна учитываться при выполнении статистического расчета конструкции любого возводимого здания или сооружения.

Вся сложность такой процедуры обусловлена периодическим профилем этого металлопроката.

Поэтому людям, не имеющим специального образования, при возведении хозяйственных построек и при закупке металла проще использовать удельный вес арматуры, приведенный в стандартах на этот вид продукции. При проектировании и строительстве крупных и ответственных объектов уже используются сложные математические расчеты и специализированное программное обеспечение.

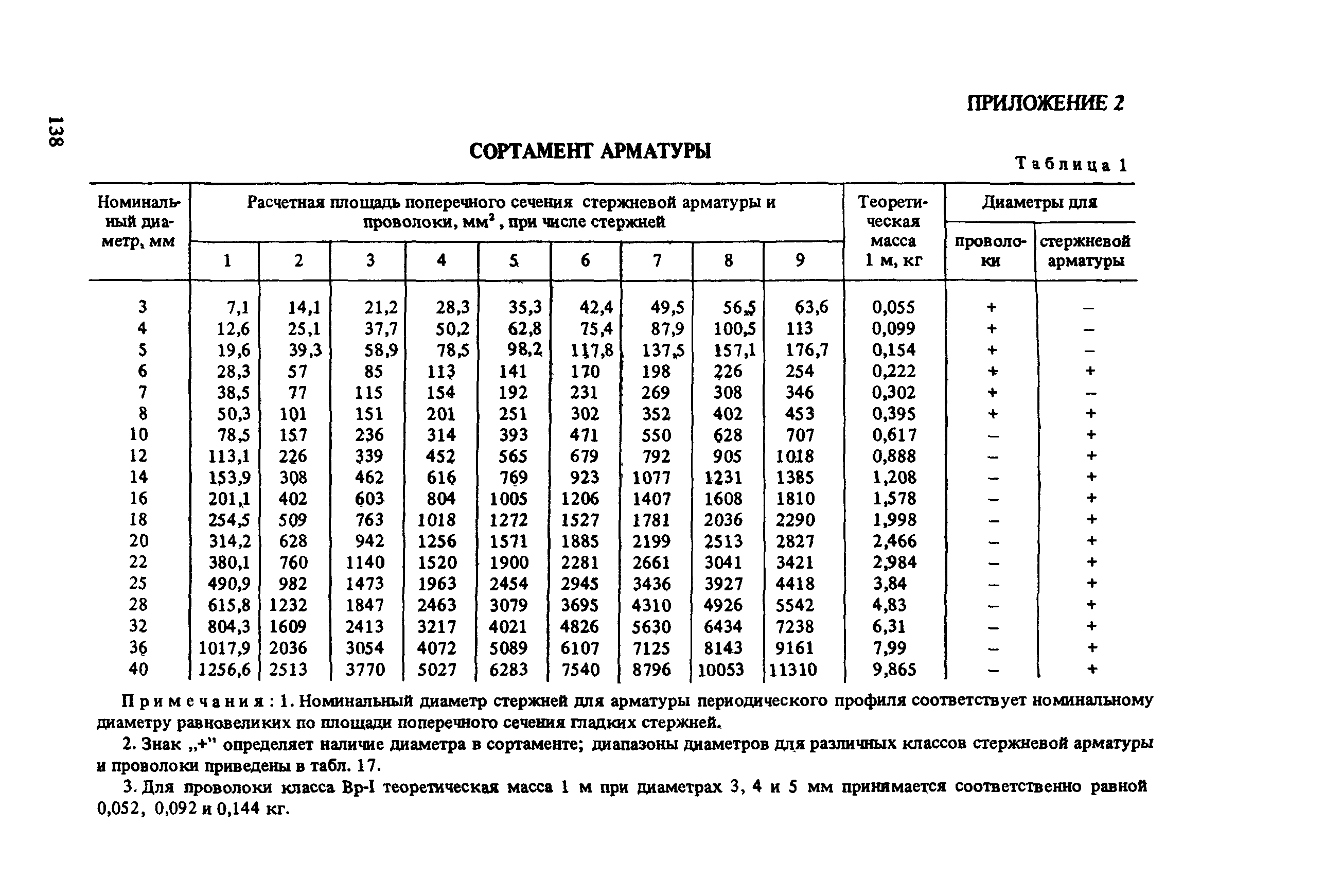

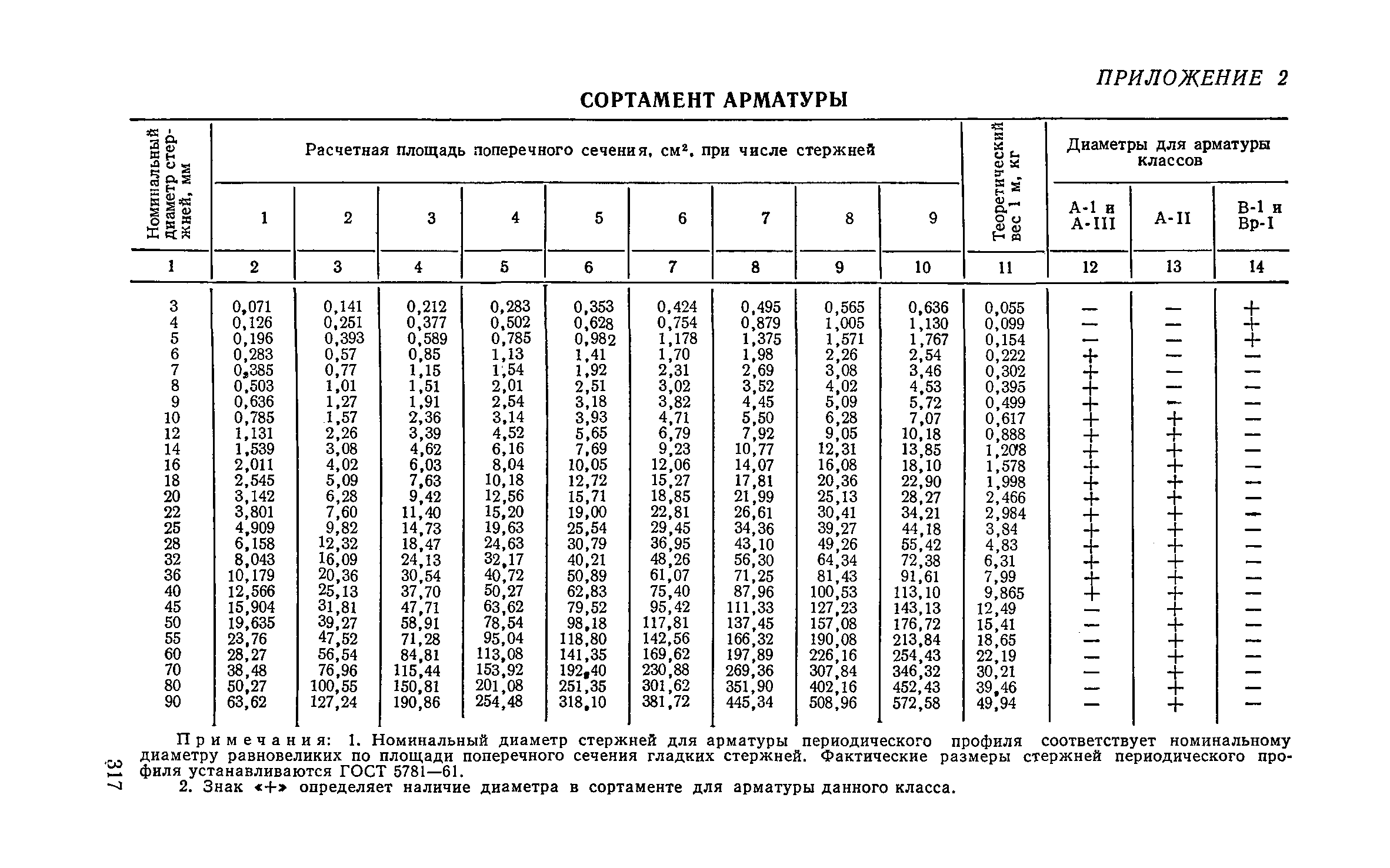

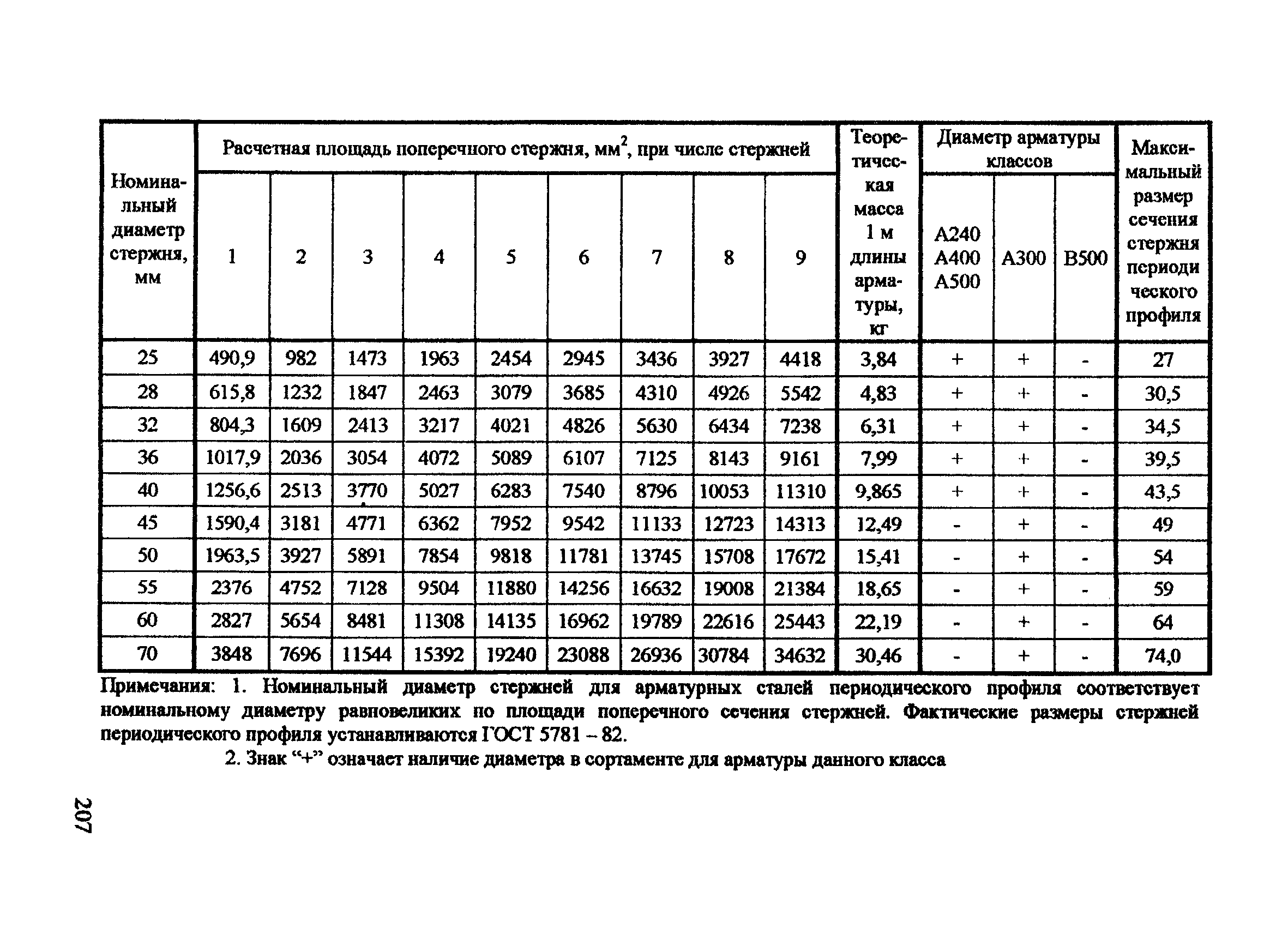

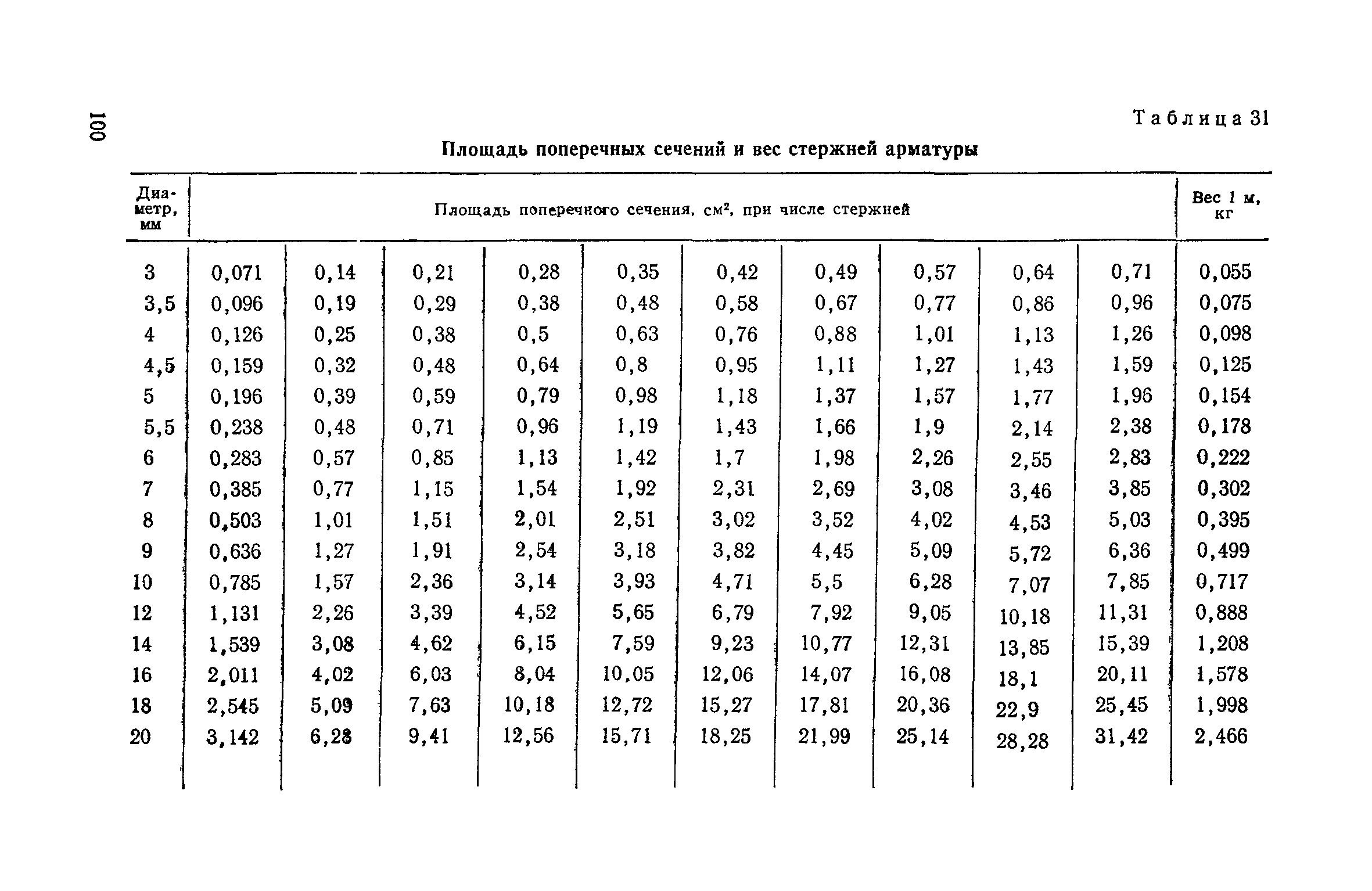

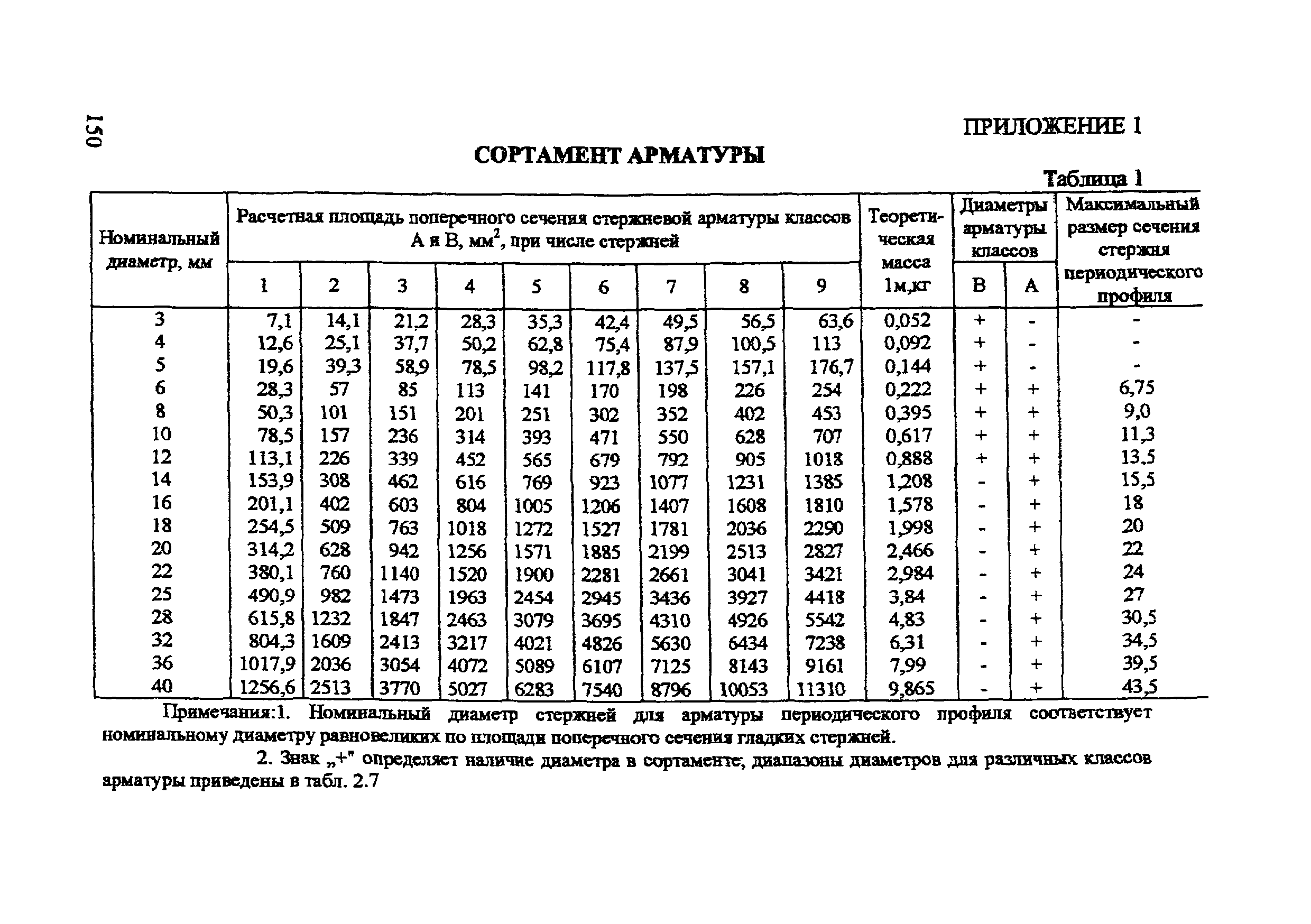

Таблица теоретического веса арматуры

Номинальный и расчетный диаметр, мм (ДСТУ 3760)	Номинальная площадь поперечного сечения, мм² (ДСТУ 3760)	Расчетная масса одного м.п, кг (ДСТУ 3760)	Ориентировочное количество метров в 1000 кг (оценка)
5,5/-	23,8	0,187	5347
6,0/5,5	28,3	0,222	4504
8,0/7,5	50,3	0,395	2531
10,0/9,0	78,5	0,617	1620
12,0/10,9	113,0	0,888	1126
14,0/12,6	154,0	1,210	826
16,0/14,8	201,0	1,580	632
18,0/16,6	254,0	2,000	500
20,0/18,5	314,0	2,470	404
22,0/20,8	380,0	2,980	335
25,0/23,2	491,0	3,850	259
28,0/25,6	616,0	4,830	207
32,0/30,6	804,0	6,310	158
36,0/34,3	1018,0	7,990	125
40,0/38,2	1256,0	9,860	101

Способы и формулы расчета веса арматуры в зависимости от диаметра

Справочная теоретическая масса арматурной стали позволяет быстро получить нужные цифры, тем более что табличная структура достаточно простая. Надо только выбрать размер интересующего профиля и найти соответствующее значение. Например, один метр арматурного проката 8,0 мм будет весить 395 грамм, а уже 10 метров – 3,95 кг и так далее.

На основании справочных данных таблицы можно легко подсчитать, сколько весит арматура для одного конструктивного элемента и всего сооружения в целом. Для этого достаточно:

суммировать длину стержневых отрезков с одинаковым профилем;
произвести умножение по формуле m₁ = m₁_т.× l₁, где: m₁ – общий теоретический вес арматуры одного диаметра, m_1т и l₁ – соответственно теоретическая масса одного м.п проката и его суммарная длина. Соответственно, если проект предполагает использование нескольких диаметров, то аналогичные вычисления делаются для каждой позиции отдельно;
высчитать общую массу используемой арматурной стали – m_Σ = m₁ + … + m_n. Для случаев, когда применяется только прокат одного размера, данный расчет не проводится, так как m_Σ = m₁.

Если планируется использование арматурного металлопроката и под рукой нет справочной таблицы, то его массу можно вычислить. Вес погонного метра арматуры рассчитывается так же, как и масса стали с круглым сечением.

m = π × r² × ρ × l = ¼ × π × D² × ρ × l, где:

m – масса одного п.м гладкой арматурной стали;
π – математическая постоянная, равна 3.14;
r и D – соответственно радиус и диаметр проката в метрах;
ρ – плотность материала, у углеродистой стали она составляет около 7850 кг/м³;
l – длина стержня, по умолчанию принимаем ее равной одному метру.

Узнать метраж проката (n) в одной тонне также несложно. Достаточно 1000 кг разделить на теоретический вес погонного метра арматуры. То есть, для арматурной стали 20 мы получим:

n = 1000 : 2,47 = 404,9 м.

Если вы не хотите утруждать себя расчетами, то наиболее простой способ узнать вес арматуры – таблица или онлайн-калькулятор.

Важно. Для металлопроката с периодическим профилем расчеты, как правило, не выполняются, так как достаточно трудно произвести измерения. У такого проката базовым расчетным параметром является диаметр стержня, объективно снять его размеры часто мешают серповидные и продольные выступы. Поэтому лучше уточнить информацию о товаре у менеджеров «МЕТИНВЕСТ-СМЦ».

Пример расчета веса арматуры в зависимости от ее диаметра

Для наглядности рассчитаем массу гладких стержней диаметром 8,0 и 18 мм. Это позволит запомнить алгоритм расчета. Также мы проверим справедливость гипотезы, утверждающей, что номинальные диаметры периодического профиля соответствуют диаметрам равновеликих по площади поперечного сечения гладкого профиля, а значит массы их метровых отрезков совпадают.

Итак, определим вес арматуры в метре. Обращаем внимание на необходимость перевода используемых параметров в стандартные единицы.

Гладкий стержень d = 8 мм (Ø 0,008 м):

m₈ = ¼ × π × D² × ρ × l = 0,25 × 3,14 × 0,008² × 7850 × 1,0 = 0,394 кг

Гладкий стержень d = 18 мм (Ø 0,018 м):

m₁₈= ¼ × π × D² × ρ × l = 0,25 × 3,14 × 0,018² × 7850 × 1,0 = 1,99 кг

Если сравнить полученные цифры с данными таблицы ДСТУ 3760:2019, мы увидим, что они практически одинаковые. Это делает данную методику расчета и использование справочных данных взаимозаменяемыми. Тут каждым сам решает, какой способ ему лучше использовать в конкретных условиях.

Но в любом случае, оперируя расчетными или справочными данными о весе погонного метра арматуры и метраже проката в тонне, вы сможете не только избежать конфликтов с недобросовестными продавцами, но и рационально организовать хранение и использование материала. Звоните в металлоцентры ООО «МЕТИНВЕСТ-СМЦ» по телефону 0800-30-30-70, у нас можно купить металлическую арматуру которая содержит все необходимые сертификаты, а также предоставляем профессиональные консультации о товаре и его эксплуатационных свойствах.

Вес арматуры, таблица веса (масса) за 1 метр арматуры

При проведении строительно-монтажных работ расчет массы металлических изделий крайне важен, поскольку он позволяет оценить итоговые параметры возводимых конструкций и определить стоимость материала (для этого берется вес арматуры 10 мм за метр). Для проведения подсчетов можно использовать специальные таблицы, в которых указаны параметры прутков и их расчетная масса, а также популярные онлайн-калькуляторы, для применения которых нужно знать точные данные о технических характеристиках металлопроката.

Зная точную массу прокатных материалов, вы сможете существенно сэкономить, правильно подобрав транспортное средство для их транспортировки. Если вы не уверены, что сможете правильно произвести расчеты, в компании «Региональный Дом Металла» помогут узнать вес арматуры 12 мм за метр с предельной точностью, поскольку рассчитают его по специальной формуле. Посмотреть доступные виды арматуры для фундамента.

Таблица веса арматуры

Узнать, какую массу имеет изделие – арматура 12 вес 1 метра, можно из таблиц, в которых указываются:

масса одного погонного м изделия;
количество метров проката в одной тонне;
диаметр проката в миллиметрах;
площадь сечения прутков в сантиметрах квадратных;
класс стали, используемой в производстве.

Сортамент	Масса 1 метра
Сортамент	Масса (теоретич. ), кг.	Предельн. отклонения, %
6	0,222	+9 / -7
8	0,395	+9 / -7
10	0,617	+5 / -6
12	0,888
14	1,21
16	1,58	+3 / -5
18	2,0
20	2,470
22	2,980
25	3,850
28	4,830
32	6,310	+3 / -4
36	7,990
40	9,870
45	12,480
50	15,410	+2 / -4
55	18,650
60	22,190
70	30,210
80	39,460

В большинстве случаев, используя таблицу, вы сможете найти искомую величину. Если же определить вес арматуры 16 мм за метр таблица не помогла, можно прибегнуть к использованию онлайн-калькулятора по размеру для проведения расчетов. Для его применения необходимо знать следующие параметры: диаметр проката, длину прутков и их количество. Калькулятор посчитает массу общую и для одного стержня, общую длину прутков, объем в кубометрах. Существуют также калькуляторы, которые основываются на справочных данных при подсчете. Чтобы воспользоваться ими, нужно знать ГОСТ, по которому изготовлен прокат, материал изготовления и сортамент (наименование проката). Существуют так же товары, для которых данный инструмент не пригоден, один из таких продуктов – сетка кладочная, страницу которой можно найти тут.

Масса арматуры

Что же делать, если под рукой нет онлайн-калькулятора, а данным таблиц в интернете вы не очень доверяете? Все просто – определить вес арматуры 8 мм за метр вы можете самостоятельно, воспользовавшись самым обычным калькулятором. Чтобы узнать массу погонного метра металлопроката, нужно определить общую длину прутков, а затем умножить удельную массу погонного метра изделия на количество метров. Для расчета используется формула: 1 м х (3,14 х D x D/4). Произведя действия в скобках, получим геометрическую площадь круга с заданным диаметром. Не нашли что искали? Возможно вам будет интересна страница с затворами трубопроводными, найти которую можно тут: https://rdmetall.ru/truboprovodnaya-armatura/zatvory/.

Таким образом, вес погонного метра арматуры получаем, умножив объем на удельную массу изделия, равную 7850 килограмм на кубометр. Пример вычислений для одного м прутка диаметром 8 миллиметров. Объем металла: 1 м х (3,14 х 0,008 м х 0,008 м/4) = 0,00005024. Удельная масса: 0,00005024 кубометр х 7850 килограмм на кубометр = 0,394384 килограмма. В формулу можно подставлять любое значение D, и получать точные данные по любому металлопрокату, что позволит определить стоимость конструкций для строительства.

вес и длина, расчеты в строительных работах

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В капитальном строительстве загородных домов из монолита не обойтись без армированных конструкций. При этом большинство затрат в процессе приобретения материалов в основном приходится именно на арматуру. Вес материала, рассчитанный точно и правильно, поможет реально оценить не только расходы на организацию строительных работ, но и важную часть стоимости всего объекта.

Во время проведения строительных работ необходим точный расчет массы армированных конструкций

Необходимость расчетов веса арматуры: таблицы соответствия веса и длин

Арматура – стройматериал, представляющий совокупность определенных металлических элементов, предназначенный для сооружения монолитной конструкции с цементным раствором. Служит в качестве опоры для удержания растягивающего напряжения и с целью усиления бетоноконструкции в зоне сжатия.

Расчет массы арматуры поможет при оценке стоимости строительства, а также цены уже готового объекта

Арматурные составляющие в основном применяются в сооружении фундамента и возведении стен зданий бетономонолита. Значительная часть времени, сил и материальных расходов при строительстве здания из бетона приходится именно на создание армокаркаса, который изготавливают из армированных прутьев и сеток. Во избежание лишних затрат следует максимально точно рассчитать необходимое количество материала. Здесь не обойтись без знаний веса арматуры в метре. Таблица соотношений веса и длины разных видов конструкций помогут сделать правильные вычисления.

Чтобы рассчитать вес арматуры, необходимо сложить общую протяженность всех стержней и умножить ее на массу одного метра. Все нужные данные, с учетом класса стали и диаметра прутьев, приводят в расчетных таблицах. Во внимание также берется марка материала, из которого производят арматуру.

Таблица массы арматуры: ГОСТ, регламентирующий качество товара

Показатель стандарта массы арматуры соответствующего диаметра регламентируют разработанные нормативы – ГОСТ 5781-82 и ГОСТ Р 52544-2006.

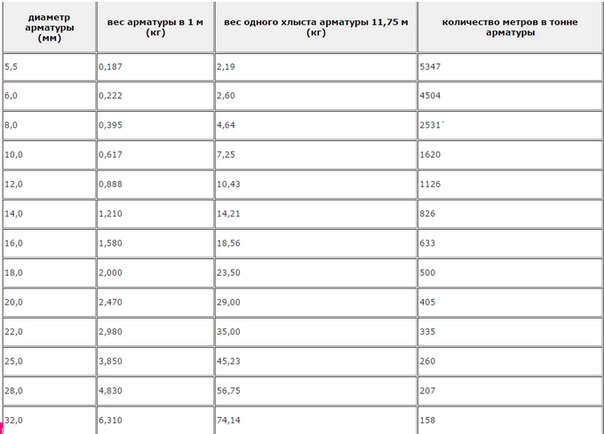

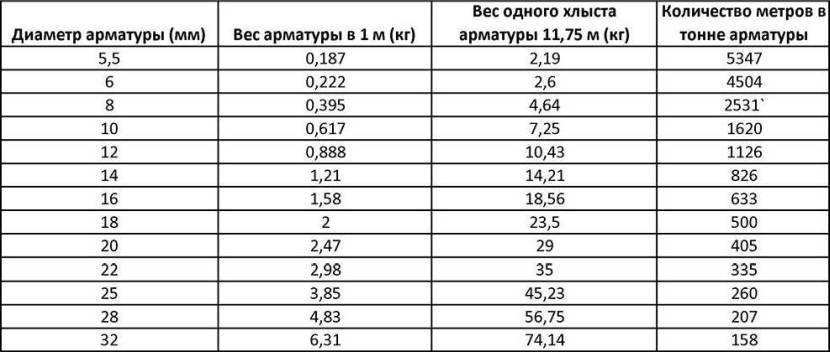

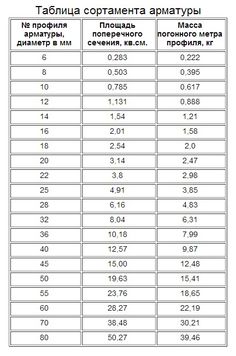

Таблица веса погонного метра арматуры, длины и диаметра прута поможет выполнить правильные вычисления:

Сечение арматуры, мм	Масса погонного метра, г	Общая длина арматуры в тонне материала, м
6	222	4505
8	395	2532
10	617	1620
12	888	1126
14	1210	826
16	1580	633
18	2000	500
20	2470	405
22	2980	336
25	3850	260
28	4830	207
32	6310	158
36	7990	125
40	9870	101
45	12480	80
50	15410	65
55	18650	54
60	22190	45
70	30210	33
80	39460	25

Пользоваться этой таблицей довольно просто. В первой колонке указаны данные о диаметре стрежня, во второй – масса погонного метра арматурного стержня конкретного типа. В третьей колонке отображена общая длина арматурных элементов в одной тонне.

Формула расчета веса арматуры очень простая – длина арматуры, умноженная на вес погонного метра арматуры

Изучив таблицу, можно заметить одну закономерность. Чем выше показатель диаметра арматуры, тем больше вес метра материала. Общая длина в одной тонне, наоборот, обратно пропорциональна толщине прутьев.

Полезный совет! Размер диаметра нужно узнавать у производителя. Если измерить его самостоятельно, то это повлечет за собой погрешности в расчетах, так как поверхность арматурных стержней имеет ребристую структуру.

Таким образом, зная вес арматуры по ГОСТ 5781-82, легко вычислить коэффициент общей армированной конструкции, можно определить массу арматуры по отношению к необходимым объемам бетона. Имея в наличии эти данные, несложно рассчитать общее количество материалов, которое потребуется для сооружения конкретной конструкции – будь то фундамент или монолитное здание. Количество расхода материалов производится из расчетов на кубометр бетона.

Удельный вес арматуры: таблицы соответствий с учетом погонного метража

Погонный метр стержня профиля – это отрезок материала протяженностью в один метр. Он может иметь как гладкую, так и рельефную поверхность. Масса прутьев, соответственно, регламентирует их диаметр. ГОСТом установлены показатели от 6 до 80 миллиметров. За основу материала взята периодическая сталь.

Чем выше показатель диаметра арматуры, тем больше вес метра материала

Масса сетки из арматурной проволоки для штукатурки, армокаркаса для фундамента из железобетона, армосетки под кладку из кирпича зависит от габаритов полотна, площади ячеек и диаметра прутьев в миллиметрах. Арматурная сталь, выпускаемая на отечественном рынке, широко используется в строительстве, отличается высококачественными характеристиками, соответствует всем требованиям ГОСТа на металлопрокат.

Вычисления выполняют с использованием приведенной таблицы арматуры. Вес 1 погонного метра зависит от внешнего строения профиля, который бывает рифленым или гладким. Наличие ребер и рифлений снаружи обеспечивает более надежное сцепление прутьев с бетонным раствором. Таким образом, сама бетоноконструкция в таком случае обладает более высокими качественными характеристиками.

Особенности технологического процесса изготовления арматурной стали определяют весь сортамент арматуры. По таким показателям сталь бывает горячекатаной стержневой или холоднотянутой проволочной.

Арматура широко используется в строительстве, отличается высококачественными характеристиками, соответствует всем требованиям ГОСТа

Арматура, произведенная согласно ГОСТ 5781-82, – это прутья с гладкой поверхностью класса А, а также профили из периодической стали классов от А-ІІ до А-VI. ГОСТ Р 52544-2006 – это профили классов А500С и В500С из периодической стали, предназначенные для сварки. Буквой А маркируют горячекатаную и термоупрочненную арматуру, буквой В – холоднодеформированный материал, буквой С – свариваемый прокат.

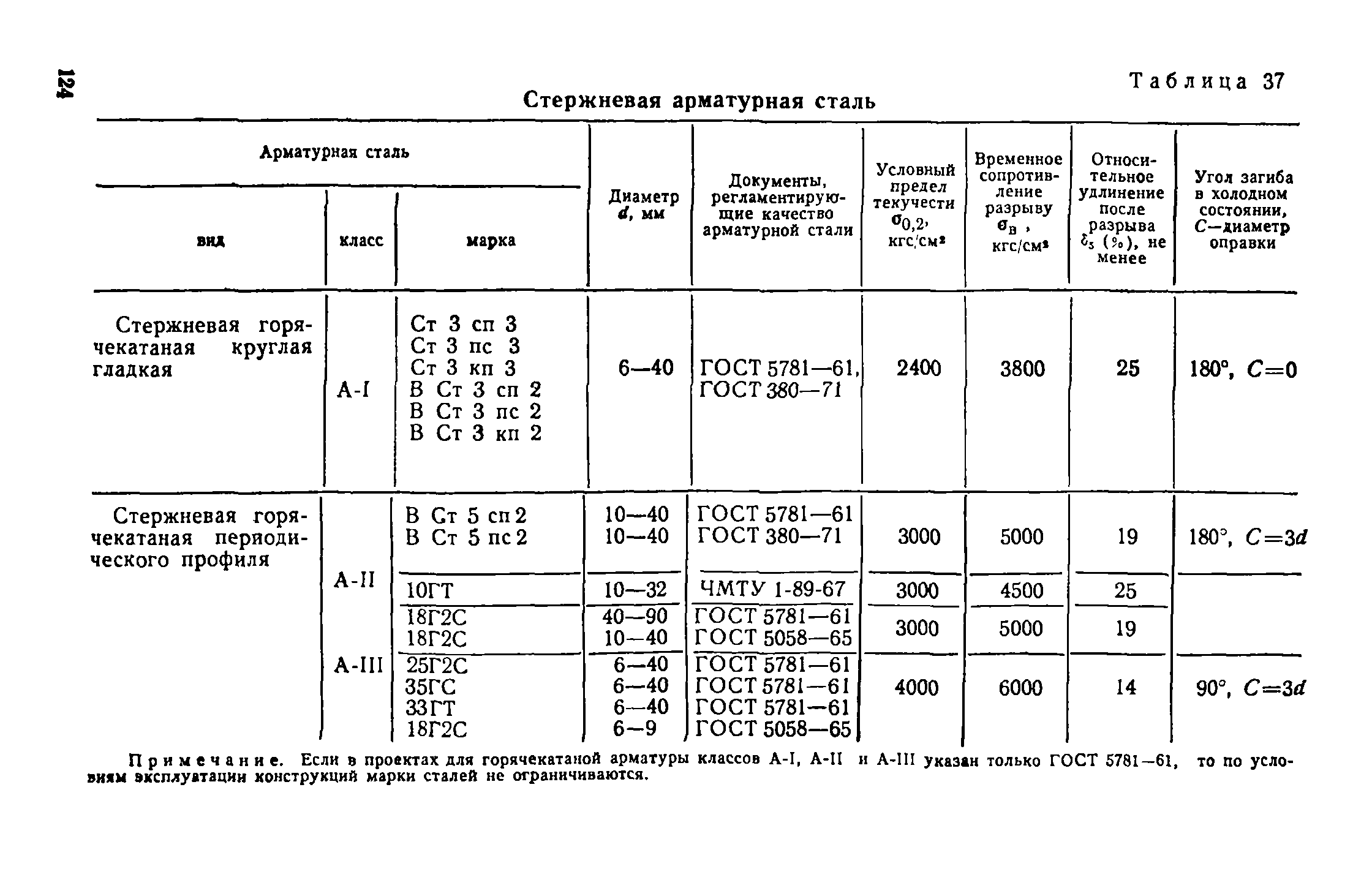

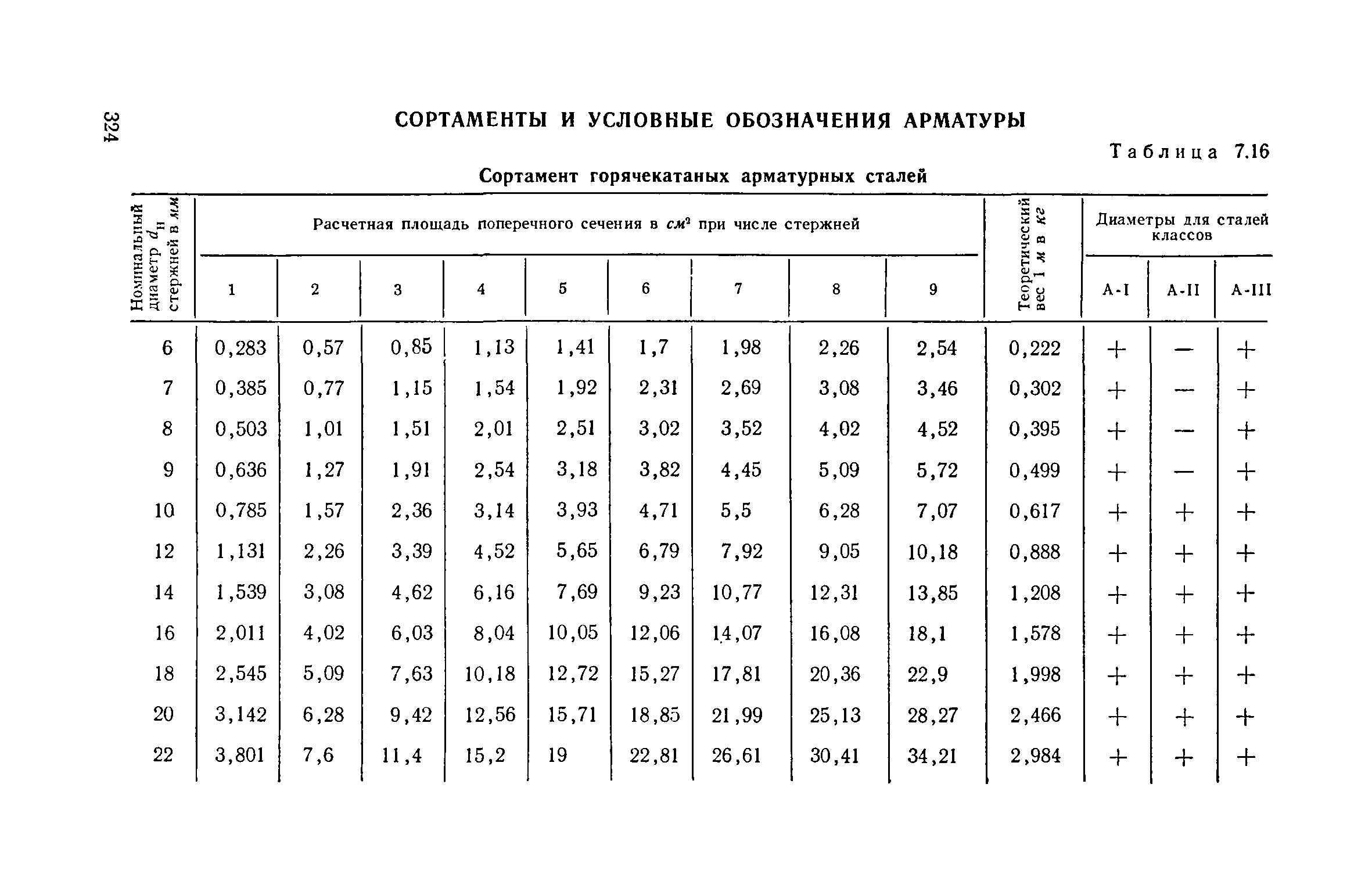

Маркировка материала, вес 1 метра: таблица сортамента

Если брать за основу механические характеристики арматурной стали, такие как прочность и масса, то материал подразделяют на отдельные классы сортамента с соответствующими специальными обозначениями от A-I до A-VI. При этом вес метра арматуры горячекатаной стали от них не зависит.

Соответствие класса, диаметра и марки наглядно продемонстрировано в таблице:

Класс стали по ГОСТ 5781-82	Диаметр стержня, мм	Класс стали по ГОСТ Р 52544-2006	Диаметр стержня, мм	Марка арматуры
A-I	6-40	А240	6-40	Ст3кп, Ст3пс, Ст3сп
A-II	10-40	А300	40-80	Ст5сп, Ст5пс 18Г2С
Ас-II	10-32	Ас300	36-40	10ГТ
A-III	6-40	A400	6-22	35ГС, 25Г2С 32Г2Рпс
A-IV	10-32	A600	6-8 36-40	80С 20*2ГЦ
A-V	6-8 и 10-32	А800	36-40	23*2Г2Т
А-VI	10-22	А1000	10-22	222Г2АЮ, 222Г2Р, 20*2Г2СР

Если взять, к примеру, арматуру класса A-ІІІ, то ее используют для укрепления основы зданий из бетона, возводимых в короткие сроки. Масса арматуры в данном случае равна весу всего каркаса из стали, включая фундамент, стены и бетонные перекрытия, а также массу сваренных сеток, заливаемых бетоном.

Диаметр арматурного стержня в диапазоне от 8 до 25 мм считается самым популярным размером профилей на строительном рынке. Вся отечественная арматура до попадания на металлобазы проходит этапы контроля качества, что гарантирует ее соответствие ГОСТу.

Арматурный материал подразделяется на классы сортамента со специальными обозначениями от A-I до A-VI

Справка! Объем стального прута рассчитывается путем умножения метража на геометрическую площадь круга – 3,14*D*D/4. D – это диаметр. Удельный вес арматуры – 7850 кг/м³. Если умножить его на объем, то получится общий показатель удельной массы одного метра арматуры.

Арматура: вес и различные варианты его вычисления

Вес арматуры рассчитывается разными способами:

по данным о нормативном весе;
взяв за основу удельную массу;
с использованием онлайн-калькулятора.

Необходимое количество прутьев по нормативному весу определяют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Это наиболее простой вариант расчета. Для примера вычислим вес арматуры 14.

Сколько весит метр арматуры, необходимо знать и проектировщикам, и строителям зданий и сооружений из армируемого бетона

Главное условие проведения таких подсчетов – наличие соответствующей таблицы. Сам процесс вычисления (при составлении плана строительства, учитывая возведение арматурной сетки) включает такие этапы:

выбрать соответствующий диаметр прутьев;
вычислить метраж требующейся арматуры;
умножить вес одного метра арматуры соответствующего диаметра на количество необходимых стержней.

Например, для стройки предполагается использовать 2300 метров арматуры 14. Вес 1 метра прутьев составляет 1,21 кг. Проводим вычисление: 2300*1,21=2783 килограмм. Таким образом, для выполнения данного объема работ потребуется 2 тонны 783 килограмма стальных прутьев. Аналогично рассчитывается количество стержней соответствующего диаметра в одной тонне. Данные берутся из таблицы.

Вычисления по удельной массе на примере расчета веса метра арматуры 12

Способ расчётов по удельной массе требует специальных умений и знаний. В его основе заложена формула определения массы с использованием таких величин, как объем предмета и его удельный вес. Это самый сложный и трудоемкий вариант вычисления веса. Он применим исключительно в тех случаях, когда в распоряжении нет таблицы с нормами и исключена возможность использовать онлайн-калькулятор.

При самостоятельном расчете объёма арматуры нужно учитывать то, что стержень имеет цилиндрическую форму

Наглядно рассмотреть данные расчеты можно на примере определения веса 1 метра арматуры 12 мм. Для начала необходимо вспомнить формулу вычисления веса из курса физики, согласно которой масса равна объёму предмета, умноженному на его плотность, то есть удельный вес. У стали этот показатель соответствует 7850 кг/м³.

Объём определяется самостоятельно, с учетом того, что стержень арматуры имеет цилиндрическую форму. В данном случае пригодятся знания по геометрии. Формула гласит: объем цилиндра вычисляется путем умножения сечения площади на высоту фигуры. В цилиндре сечение – это круг. Его площадь вычисляют по другой формуле, где постоянное число Пи со значением 3,14 умножают на радиус в квадрате. Радиус – это, как известно, половина диаметра.

Порядок расчетов веса арматуры 12 мм за метр, длины всего стержня

Диаметр арматурных стержней берется из планов и расчётов стройки. Самостоятельно его лучше не измерять во избежание погрешностей. Определяем, сколько весит один метр арматуры 12 мм. Таким образом, получаем, что радиус равен 6 мм или 0,006 м.

Если необходимо рассчитать массу конкретного прута арматуры, то площадь круга умножают на его длину

Полезный совет! Наиболее простой способ расчетов – использование специальных программ (или онлайн-калькулятора). Для этого в определенные ячейки вводят данные массы арматуры в тоннах, номер соответствующего профиля и длину прута в миллиметрах. Стандартная длина стержней – 6000 или 12000 мм.

Последовательность самостоятельных расчетов с использованием формулы следующая:

Определение площади круга: 3,14*0,006²=0,00011304 м².
Вычисление объема метра стержней: 0,00011304*1=0,00011304 м³.
Расчет веса арматуры 12 в 1 метре: 0,00011304 м³*7850 кг/м³=0,887 кг.

Если полученный результат сверить с таблицей, то обнаружим соответствие данных государственным стандартам. Если необходимо рассчитать массу конкретного прута, то площадь круга умножают на его длину. В целом алгоритм расчетов аналогичный.

Полный порядок проведения вычислений веса 1 метра арматуры 12, представленный математическим выражением, будет выглядеть таким образом:

1м*(3,14*0,012м*0,012м/4)*7850кг/м³=0,887 кг.

Чтобы самостоятельно обчислить вес арматуры 12 мм за метр, нужно использовать определенную формулу

Результат идентичен предыдущему. В зависимости от длины арматуры соответствующее значение подставляют в формулу и по ней рассчитывают вес. Вычислить вес всей сетки можно путем умножения значения, полученного для 1 м², на нужное количество квадратных метров в армокаркасе.

Расчет веса арматурной проволоки в квадратном метре

Арматурная проволока соответствует требованиям ГОСТ 6727-80. Для ее производства используют низкоуглеродистую сталь. Диаметральные значения обычной проволоки – 3, 4 и 5 мм. Сортамент имеет два класса: B-I – с гладкой поверхностью и Вр-1 – материал из периодического профиля.

Статья по теме:

Балка двутавровая: таблица размеров, вес и технические характеристики профилей
Особенности конструкции изделия. Формулы расчета двутавров. Цена погонного метра двутаврового профиля.

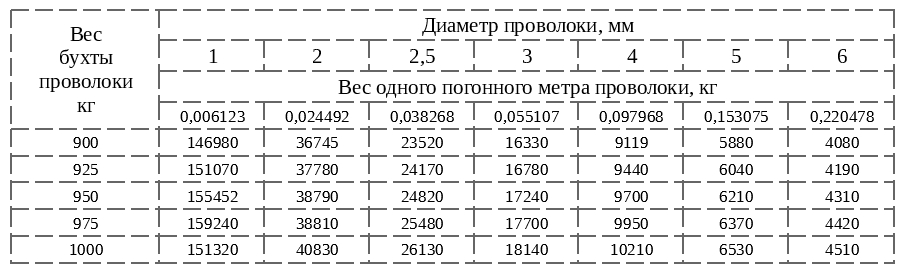

Вес проволоки рассчитывают в соответствии со специальными стандартами и данными, приведенными в таблице:

Диаметр проволоки, мм	Масса одного метра, г
3	52
4	92
5	144

Вычислить вес для конкретного случая можно по следующему алгоритму. Для того чтобы определить массу ста метров арматурной проволоки диаметром 4 мм, необходимо удельный вес умножить на метраж. Расчет будет выглядеть следующим образом:

92*100 = 9200 г (или 9 кг 200 г).

Можно провести и обратное вычисление. Например, моток проволоки диаметром 4 мм весит 10 кг. Чтобы определить метраж, нужно разделить общую массу на удельный вес. Расчет имеет такой вид: 10/0,092 = 108,69 метра.

Для производства арматурной проволоки используется низкоуглеродистая сталь

Для подсчета веса арматурной сетки используются следующие способы. Например, размеры сетки – 50х50х4. Площадь квадратного метра включает 18 стержней по 1 м. Таким образом, получается всего 18 м арматуры 6, вес которой составляет 0,222 кг/м. Погонный метр проволоки в конструкции рассчитывается таким образом: 18*0,222=3,996 кг/м². Необходимо добавить приблизительно 1%, учитывая погрешность при сварке. Получим полные 4 килограмма.

Характеристики, размеры и расчет веса арматуры 8 мм за метр

Арматурные прутья диаметром 8 мм считаются тонкими. На первый взгляд, они напоминают простую проволоку. Технологический процесс их изготовления регламентирует ГОСТ 5781. Поверхность арматуры 8 бывает рифленой или гладкой.

Полезный совет! При любых расчетах и вычислениях массы арматуры не следует забывать о допустимых показаниях погрешностей. Они колеблются в диапазоне от 1 до 6%. Особенно это важно учитывать при предполагаемых больших объемах сварочных работ.

Основные технические характеристики материала следующие:

для изготовления используют сталь с маркировкой 25Г2С и 35ГС;

Арматурные прутья диаметром 8 мм считаются самыми тонкими и напоминают обычную проволоку

ребристый шаг – А400 и А500;
класс арматуры А3.

Вес прутьев 8 мм за метр наиболее уместен в местах, где недопустима излишняя масса, но необходима дополнительная прочность. Вес 1 метра арматуры 8 равен 394,6 граммам. В тонне количество материала составит 2 534,2 м.

Рассчитывается вес 1 метра арматуры 8 мм по вышеприведенной формуле с применением значения удельного веса соответствующей стали:

1м*(3,14*0,008м*0,008м/4)*7850кг/м3=0,394 кг. Именно такое значение веса арматуры 8 приведено в таблице соответствия веса и длины арматуры.

Сфера применения и вычисление веса арматуры 10 мм за метр

Одним из наиболее популярных в строительстве считается стержень диаметром 10 миллиметров. Такая арматура, как и прутья другой толщины, производится горячекатаным или холоднокатаным способом. Это металлические стержни средней толщины с высокой степенью прочности.

Арматура 10 мм применяется при создании легких построек: частных домов, гаражей, где используется ленточная заливка фундамента

Вычислить общий вес арматуры 10 довольно просто: достаточно суммировать общую протяженность и умножить ее на массу погонного метра материала. Необходимые данные можно найти в общей таблице.

Общие характеристики арматуры 10 следующие:

диаметр стержня – 10 мм;
в одной тонне насчитывается 1622 м проката;
вес 1 метра арматуры 10 мм – 616,5 г;
допустимая погрешность при расчете веса составляет +6%;
классы стали, используемые в производстве данного вида металопроката: Ат-400, Ат-500С, Ат-600, Ат-600К, Ат-800К, Ат-1000, Ат-1000К, Ат-1200.

Располагая приведенными параметрами, можно легко узнать необходимое количество и вес строительного материала. Самостоятельный расчет достаточно несложно произвести по уже накатанной формуле, он будет выглядеть следующим образом:

1м*(3,14*0,01м*0,01м/4)*7850 кг/м³=0,617 кг. Аналогичный показатель веса 1 метра арматуры 10 содержит таблица соотношения диаметра и массы одного метра.

Арматуру 10 мм относят к легкообрабатываемым материалам, поскольку стержень легко сгибается или подвергается любой другой необходимой деформации

Универсальные особенности и идеальный вес арматуры 12

Арматура диаметром 12 мм по праву считается самой популярной в сфере металлопроката и самой востребованной. Ее габариты являются наиболее оптимальными в разных видах строительных работ. В данной арматуре удивительным образом сочетаются такие качества, как прочность, гибкость и довольно низкий вес. В то же время она обладает высокой степенью сцепления с бетоном. Армакаркасы и конструкции с ее применением служат очень долгое время. Они практически не поддаются разрушению. Именно арматура 12 рекомендуется стандартами строительства для сооружения ленточного фундамента для коттеджей и частных домов.

Характеристики арматуры 12:

диаметр стержня – 12 мм;
в одной тонне насчитывается 1126 м проката;
овальность прута – не более 1,2 мм;
шаг поперечных выступов – от 0,55 до 0,75* dH;
вес 1 метра составляет 887,8 г;
длина проката – от 6 до 12м.

Допуск возможен только в большую сторону и не более 10 см, а кривизна не должна превышать показатель 0,6%.

Арматура диаметром 12 мм считается самой популярной и востребованной в строительной сфере

Важно! Каждый вид арматуры имеет свои особенности, и необязательно большой диаметр гарантирует хорошую прочность. Это же касается и веса. Арматура 20, к примеру, более уязвима к воздействию коррозии, но она идеально подходит для сварки. Поэтому выбор материала индивидуален.

Именно на арматуре 12 был рассмотрен пример вычисления веса погонного метра изделия. Проведенные расчеты совпали с данными таблицы веса арматуры за метр 12 мм. Данный показатель во всех случаях составил 887,8 г.

Вес арматуры 16 мм за метр: особенности и технические характеристики

К разряду сортового металлопроката относится арматура 16. Вес и качество материала обеспечивают его надежность, поэтому строители характеризуют его как прочный, надежный, износостойкий и экологичный. Кроме того, он доступен по цене и удобен в монтаже, а также применяется в других сферах производства.

Арматура 16 способна воспринимать существенные нагрузки на растяжение и изгиб, перераспределяя их равномерно по всей поверхности

Чаще всего арматура 16 используется для качественного армирования бетоноконструкций. Она выдерживает высокие нагрузки на гибкость и растяжку, распределяя ее равномерно по всей поверхности. Широко употребляются 16-миллиметровые прутья в обустройстве сваренных металлоконструкций, армировании бетонных сооружений, строительстве дорог, мостов, пролетов. В производстве используют сталь высокого качества в соответствии с ГОСТ 5781-82.

Основные характеристики следующие:

гладкий и рифлёный тип профиля;
в производстве применяется сталь марок: 35ГС, 25Г2С, 32Г2Рпс, А400;
вес 1 метра арматуры 16 мм – 1580 г;
площадь диаметра – 2,010 см²;
длина прутьев – от 2 до 12 м.

Согласно проведенным расчетам, по аналогии с предыдущими марками арматуры и в соответствии с таблицей соотношения диаметра и массы одного метра вес арматуры 16 в 1 метре равен 1,580 кг.

Среди главных достоинств присущих арматуре 16 можно выделить: прочность, надёжность и устойчивость к коррозии

Вес арматуры необходимо знать еще на этапе проектирования строительного объекта. Правильные вычисления помогут в составлении сметы и позволят избежать лишних затрат на материалы. Таким образом, безошибочно рассчитав массу и метраж арматурных стержней, можно значительно сэкономить в процессе стройки и, наоборот, избежать недостатка прутьев уже на этапе сооружения армированной конструкции.

Вес арматуры. Таблица веса по ГОСТ 5781–82 (ДСТУ 3760–98)

Арматура строительная представляет собой каркас, обеспечивающий прочность постройки из бетона или кирпича. В некоторых случаях данный материал используется для укрепления деревянных зданий, также, она применяется для укрепления фундамента.

Чтобы определить необходимое количество материала для той или иной постройки, необходимо точно знать вес 1 метра арматуры и численность необходимых метров.

Сортамент арматуры

Раньше изготавливали металлопрокат, придерживаясь ГОСТу 5781-82. С недавних пор, он отменен на территории Украины, и заменен на ДСТУ 3760-98. Этот стандарт распределяется на сталь, предназначенную для армирования стандартных и напряженных построек.

Таблица классов сортамента арматуры в зависимости от прочности металла и марки стали

Класс арматурной стали	Диаметр профиля, мм	Марка стали арматуры
A-I (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
A-II (А300)	10-40 40-80	Ст5сп, Ст5пс 18Г2С
Ас-II (Ас300)	10-32 (36-40)	10ГТ
A-III (A400)	6-40 6-22	35ГС, 25Г2С 32Г2Рпс
A-IV (A600)	10-32 (6-8) (36-40)	80С 20ХГ2Ц
A-V (А800)	(6-8) 10-32 (36-40)	23Х2Г2Т
А-VI (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Вес арматуры в метре можно посмотреть в специальной таблице, которую вы можете посмотреть, опустившись ниже. Зная вес арматуры ГОСТ, можно точно определить коэффициент армирования, то есть рассчитать нужное количество арматуры на определенный тоннаж бетона.

Погонный метр представляет собой арматурные прутья длиной в 1 метр. Вес арматуры зависит от ее диаметра, например, диаметр арматуры весом 16 будет значительно больше, чем арматуры весом 8. Крупные компании предпочитают применять арматуру, которую изготавливают в Украине, так как она выделяется высокими техническими характеристиками, долгим сроком службы и соответствует основным требованиям ГОСТ.

Таблица веса арматуры

Сколько весит арматура можно узнать из таблицы, он определяется исходя от характеристик металлопроката: правил ГОСТ, диаметра и области использования. Также, на массу арматуры за метр влияет форма поверхности: гладкая или ребристая.

Сортамент арматуры делится на две категории: горячекатаная (изготавливает прутья) и холоднотянутая (изготавливает проволоку). Первый вариант делится на 6 отдельных категорий, они отличаются между собой по виду стали, из которой изготавливается металлопрокат и уровнем ее прочности.

Арматура класса А3 применяется для укрепления построек из бетона, которые возводятся достаточно быстро. Ее широко используют крупные строительные фирмы, в большинстве случаев вес арматуры 14.

Украинское производство пользуется большой популярностью, благодаря использованию технологий с периода СССР, и оборудования того же времени. За счет этого стоимость арматуры весом 12 и любой другой массы является доступной, а ее качество соответствует условиям ГОСТа.

Самый распространенный вес арматуры 10, так как он идеально подходит для укрепления большого количества типов построек и фундамента. Аналоги из других стран имеют завышенную стоимость и аналогичное качество. Украинское производство, перед выпуском, проходит строгую проверку на качество и соблюдение общепринятых стандартов.

Масса металлопроката рассчитывается умножением общей длины прутьев на вес одного метра. Чтобы перевести в тонны, необходимо умножить удельный вес, то есть массы 1 метра, на общее количество погонных метров.

Ниже вы имеете возможность посмотреть таблицу веса арматуры, которая поможет точно определить необходимое количество материала для строительства.

Теоретический вес метра арматуры и перевод из метров в тонны

Диаметр арматуры, мм	Вес 1 метра арматуры, кг	Погонных метров в тонне	Предельные отклонения веса, %
d 6	0,222	4504,5	+9,0 -7,0
d 8	0,395	2531,65	+9,0 -7,0
d 10	0,617	1620,75	+5,0 -6,0
d 12	0,888	1126,13	+5,0 -6,0
d 14	1,21	826,45	+5,0 -6,0
d 16	1,58	632,91	+3,0 -5,0
d 18	2	500	+3,0 -5,0
d 20	2,47	404,86	+3,0 -5,0
d 22	2,98	335,57	+3,0 -5,0
d 25	3,85	259,74	+3,0 -5,0
d 28	4,83	207,04	+3,0 -5,0
d 32	6,31	158,48	+3,0 -4,0
d 36	7,99	125,16	+3,0 -4,0
d 40	9,87	101,32	-+3,0 -4,0
d 45	12,48	80,13	+3,0 -4,0
d 50	15,41	64,89	+2,0 -4,0
d 55	18,65	53,62	+2,0 -4,0
d 60	22,19	45,07	+2,0 -4,0
d 70	30,21	33,1	+2,0 -4,0
d 80	39,46	25,34	+2,0 -4,0

Нужно незамедлительно узнать необходимый вес арматуры и вы не можете воспользоваться онлайн калькулятором арматуры? Тогда массу арматуры можно узнать, рассчитав ее самостоятельно. Также предлагаем воспользоваться таблицей веса уголка равнополочного

Желаете приобрести качественную арматуру по демократической стоимости? Компания «Днепропроект» предоставит вам такую возможность. В нашем каталоге представлены самые разнообразные виды металлопроката для любой области строительства. Доставка осуществляется по территории всей Украины. Если у вас возникли проблемы с выбором или имеются дополнительные вопросы, свяжитесь напрямую с нашим менеджером. Будем рады сотрудничеству с вами.

Вес арматуры – подробно о всех способах определения и расчета + Видео

1 Варианты определения общей и удельной массы арматуры и количества метров в тонне

Общий вес арматурных стальных стержней, как и любого иного металлопроката, можно определить двумя способами: расчетным и взвешиванием. Второй метод – наиболее точный. Погрешность полученного с его помощью результата зависит только от точности используемых весов. На расчетный способ оказывают влияние большее количество факторов.

При взвешивании используют не какие-то специальные весы для арматуры, таких не существует, а общего назначения, применяемые для определения массы как любого вида металлопроката, так и разнообразных других материалов или даже объектов. Это могут быть не только подвесные крановые весы, которые сразу показывают определяемую массу, но также автомобильные и вагонные.

С помощью устройств последних двух типов определяют разницу между массами загруженного и пустого транспорта, которая и является весом арматуры. На практике это выглядит так. Взвешивают транспорт (автомобиль либо вагоны соответственно) – сначала пустой, не груженый, а потом повторно его же, но после погрузки. Либо определяют массу арматуры в обратном порядке. Взвешивают автомобиль или вагоны, груженные металлопрокатом, а потом повторно после их разгрузки.

Расчетный способ заключается в следующем. Чтобы определить сколько весит арматура какого-то определенного диаметра, надо умножить ее удельный вес (массу 1 погонного метра в кг/м3) на общий метраж прута или партии. Это и будет суммарный вес одного стержня либо партии изделия.

Программа расчета веса арматуры

Общий метраж определяется тремя способами: замеряется (как правило, для штучных прутьев), берется из сопроводительных документов на арматуру либо его значение тоже рассчитывается. В последнем случае необходимо будет подсчитать общее количество стержней и выяснить какой длины они изготовлены в поставляемой партии (мерной или немерной и есть ли в ней отрезки последнего вида – от этого будет зависеть точность расчета). Эти сведения, а также конкретные значения длин производители должны указывать в своих сопроводительных документах на арматуру. Либо придется выяснять это в процессе внешнего осмотра и замера отдельных прутьев. Затем длину одного стержня надо умножить на общее их количество и сделать при необходимости поправку, учитывающую наличие более коротких арматурин, если они есть.

Проще и точнее всего выполнить расчет общего метража для мерных, а также немерных, но одной длины изделий. Если даже изготовитель не укажет вид длины поставляемой арматуры и ее конкретную величину, все это можно будет выяснить самостоятельно. Визуальный осмотр и выборочные замеры покажут, что все прутья одной протяженности. Потом надо будет только подсчитать их количество, которое следует умножить на уже известную длину одного стержня.

Кстати, чтобы выяснить, сколько метров арматуры в тонне или партии прутьев, вес которой известен, необходимо выполнить действие обратное вышеприведенному расчету общей массы. То есть разделить известный вес (1 тонны или партии) на удельный прутьев этого диаметра.

При любых расчетах все величины должны быть приведены к одним и тем же единицам меры веса и размеров, то есть к килограммам (кг) или тоннам (т) и метрам (м). Не забываем, что в 1 т – 1000 кг, а в 1 м – 1000 мм (100 см).

Удельный вес арматуры определяют двумя способами:

по таблицам ГОСТов либо справочников на соответствующий тип этого металлопроката;
расчетным.

2 В каких ГОСТах на арматуру искать ее удельный вес

Стальную стержневую арматуру изготавливают трех видов и по соответствующим стандартам: горячекатаную – по ГОСТ 5781-82, термомеханически упрочненную – по ГОСТ 10884-94 и свариваемую – по ГОСТ Р 52544-2006. Согласно классификации арматуры каждого из этих типов вообще производят следующий перечень гладких (с круглым поперечным сечением) и периодического профиля (с рифлением поверхности) изделий различных диаметров:

по ГОСТ 5781 – A-I–A-VI;
по ГОСТ 10884 – Ат400–Ат1200;
по ГОСТ Р 52544 – A500C и B500C.

Виды стальной стержневой арматуры

Удельный вес прутьев первого и третьего стандартов указаны в самих ГОСТах на них. Для арматуры Ат400–Ат1200 эту величину необходимо определять по таблицам типоразмеров стандарта на изделия A-I–A-IV.

Чтобы выяснить удельный вес прутьев по ГОСТу, необходимо сначала в таблице стандарта их сортамента по диаметрам найти соответствующий типоразмер. Затем в столбце масса 1 метра изделия находим искомую величину.

3 Расчет удельного веса стальных арматурных прутьев

Существуют два способа расчета массы 1 метра арматурных стальных прутьев. Первый и наиболее точный, когда один стержень, желательно подлиннее, взвешивают. Затем замеряют его длину. Потом делим вес арматуры (одного взвешенного прутка) на ее длину. Результат и будет удельным весом арматурных стержней этого диаметра.

Второй способ более сложный и менее точный. Сначала замеряем диаметр прутка. Затем по нему рассчитываем площадь поперченного сечения арматуры: S = 3,14*R*R, где S – площадь, м2; R – радиус прутка в метрах, вычисляемый по формуле R = D/2 (D – диаметр стержня, м). Замеряем, конечно, диаметр в мм, но потом обязательно переводим его в м (пояснения даны выше). Полученное значение площади умножаем на плотность стали 7850 кг/м3 (эту величину используют для всех теоретических расчетов, в том числе и в ГОСТах). Результат этих вычислений и будет искомым удельным весом.

Замеры размеров арматурного прутка

Именно так предельно просто выполняется расчет для гладкой арматуры (правильного круглого сечения). Другое дело – для изделий с периодическим профилем. Сам расчет остается таким же, но определение диаметра несколько сложнее. Для рифленых прутьев надо сделать 2 замера диаметра. Один – по выступам профиля, а второй – между ними, то есть самого стержня. Затем вычисляем среднее значение диаметра, то есть складываем обе замеренные величины, а полученную сумму делим на 2. Это и будет диаметр рифленой арматуры (D), который используем для дальнейших вышеприведенных расчетов ее удельного веса.

Причем оба замеренных диаметра прутьев периодического профиля будут немного отличаться от типоразмера, указанного в таблицах ГОСТа: по выступам профиля – в большую сторону, а между ними – в меньшую. Диаметр совпадает только для гладкой арматуры. Так и должно быть – для рифленых изделий в таблице типоразмеров стандарта как раз и указан средний номинальный диаметр.

Самостоятельно рассчитанные значения удельного веса будут немного отличаться от данных, представленных в ГОСТах. Для гладких изделий, например, арматуры A-I весьма незначительно и в пределах допустимых согласно стандарта отклонений от массы. Для рифленых прутьев гораздо больше. Разница между расчетными и табличными значениями удельного веса может даже выходить за пределы допустимых стандартом отклонений от массы. Это обусловлено тем, что предложенный выше расчет сильно упрощен за счет вычисления среднего значения замеренных диаметров. А удельный вес в стандартах рассчитывался по площади сечения, найденной с учетом всех особенностей рифления арматуры (шага, размеров, продольных ребер и других).

СТРОИТЕЛЬНАЯ АРМАТУРА ВЕС ПОГОННОГО МЕТРА

Сортовой прокат

Листовой прокат

Нержавеющая сталь

Метизы и метсырье

Цветные металлы

Вес арматуры 14 мм. Вес арматуры 32 мм. Вес арматуры 22 мм. Вес арматуры 50 мм. Для наглядности, ниже представлена краткая таблица удельного веса арматуры с различным диаметром, которая поможет Вам определиться с таким парметром, как вес погонного метра арматуры. Удельный вес арматуры всех диаметров.

Арматура вес погонного метра

Вес арматуры 25 мм. Вес погонного метра арматуры. Для более точных расчетов веса арматуры запрашивайте у продавца документы и спецификацию на продукцию. Зная примерные цифры, вы уже можете спокойно определить пытается ли продавец вас обмануть на весе или длине арматуры. Вес арматуры 8 мм.

Пример расчета веса погонного мета арматуры. Вес арматуры 10 мм. Вес арматуры 28 мм. Вес арматуры 16 мм. Вес арматуры 18 мм. Вся информация взята из госта Государственного стандарта Союза ССР — вес арматуры ГОСТ 5781 82.

Вес арматуры 20 мм. Точно так же вы можете выяснить количество метров в тонне арматуры для любого другого диаметра. Очень часто как заказчику, так и прорабу, нужно узнать точный вес арматуры, которую используют для проведения каких-либо работ. Ниже приведем несколько примеров вычисления количества метров в 1 тонне арматуры. 1000 кг / 0,222 кг/м = 4504 м в одной тонне арматуры диаметром 6 мм. Вес арматуры 12 мм.

Строительная арматура вес погонного метра

Формула вычисления количества метров арматуры в 1 тонне тоже очень простая. Вес арматуры 36 мм. В статье вес метра арматуры указан приблизительно для каждого производителя. Тут все довольно просто. Формула расчета веса арматуры очень простая – длина арматуры, умноженная на вес погонного метра арматуры. Можно скачать прямо по этой ссылке гост вес арматуры 5781 82.

Вес арматуры 6 мм. Вес арматуры 45 мм. Достаточно поделить 1т (1000 кг) на вес 1 метра арматуры. Вес арматуры 5 мм. Вес арматуры 40 мм.

Подробная таблица веса 1 метра арматуры.

Арматура вес

Смотрите также

ВЕС 1 М ПОГОННОГО АРМАТУРЫ
Строительные организации используют производимую в Украине арматуру, масса которой соответствует требованиям ГОСТ, поскольку отечественная арматурная…
ВЕС 1М ПОГОННОГО АРМАТУРЫ
Вес арматуры 36 мм. Точно так же вы можете выяснить количество метров в тонне арматуры для любого другого диаметра. Тут все довольно просто. Вес арматуры…
ПОГОННЫЙ ВЕС АРМАТУРЫ
Арматура диаметром 6 и 12 мм используется при возведении дач, частных домов – при армировании ленточных фундаментов. Видео о том, как рассчитать вес…
МЕТР ПОГОННЫЙ АРМАТУРЫ ВЕС
Почему результат отличается от табличных данных. Вес арматуры Вес арматуры всех прокатных диаметров из сортамента. Сверяясь с таблицей видим, что…
КАК НАЙТИ ВЕС АРМАТУРЫ ПОГОННЫЙ ФОРМУЛА
В документе прописаны технические требования и условия, классификация, сортамент, методы испытаний и другие требования к изделию. Значения из формулы: m…

Характеристики армирования стальной фиброй при уменьшении размера бетона на основе золы-уноса

Была предпринята попытка поведения склеенных стальных волокон в высокопрочном бетоне при уменьшении размеров бетона. Склеенные стальные волокна с обоими загнутыми концами, имеющими отношение длины к диаметру 70, добавляли при уровне дозировки от 0,5% до 1,5% по объему. Исследование было проведено для анализа влияния добавления волокна на уменьшение толщины бетонного элемента. Была разработана высокопрочная бетонная смесь и залиты бетонные призмы разной толщины для разной объемной доли стальной фибры.Свойства затвердевшего бетона определялись на основе компонентов смеси, таких как отношение воды к вяжущему 0,3 (вес / вес), дозировка суперпластификатора, соотношение мелкого и крупного заполнителя 0,6 (F / c) и уровень замещения летучей золы 25% и 50%. по массе содержания связующего. Результаты экспериментальных испытаний показали, что прочность на изгиб меняется в зависимости от глубины бетонного образца. Можно заметить, что уменьшение размера до 10% крупности, содержащей 25% летучей золы и 1,5% стальных волокон, показало лучшее повышение прочности на 4.70 МПа и 6,69 МПа в течение 7 суток и 28 суток соответственно. Кроме того, добавление стальной фибры при более высоком процентном содержании золы-уноса, содержащей 50%, показало лучшее улучшение прочности на изгиб при уменьшении размера на 5% по сравнению с простой бетонной балкой, которая показала более высокую нагрузочную способность 6,08 МПа через 28 дней показал рост на 7,99%.

1. Введение

Добавление фибры в простой бетон, как известно, улучшает свойства хрупкого разрушения бетона, поскольку контролирует распространение трещин в матрице.Тем не менее, тщательный выбор типа волокон потенциально может быть использован для повышения прочности бетона. Беспорядочное рассеяние волокон в бетоне может обеспечить однородные свойства во всех направлениях. Основная роль волокон, вводимых в простой бетон, заключается в развитии достаточной прочности на растяжение для эффективного перекрытия трещин при нагрузке. Можно заметить, что добавление волокон в бетон показывает более высокую степень пластического разрушения, что приводит к значительному уменьшению ширины трещин.Пластическая деформация, происходящая в области после трещины, является дополнительным преимуществом, которое в первую очередь обеспечивается дискретными механизмами усиления. Типичное применение волокон отмечено в случае высокопрочного бетона из-за волокон с высокой хрупкостью, имеющих более значительные преимущества с точки зрения улучшения прочности на изгиб, модуля упругости и долговечности. Высокопрочный бетон проявляет большую хрупкость при сжатии, а добавление стальной фибры в бетон улучшает удержание, долговечность и деформируемость бетона [1, 2].В нескольких исследованиях было замечено, что добавление стальных волокон в обычный бетон значительно улучшило прочность на изгиб, вязкость разрушения, сопротивление тепловому удару и ударную нагрузку для различных марок бетона [3, 4]. Также было продемонстрировано, что добавление стальной фибры показало значительное улучшение сдвиговой способности бетона или может частично заменить вертикальные хомуты в конструктивных элементах RC. Применение подразумевает добавление стальной фибры в критических сечениях, таких как соединения балки и колонны, придает адекватную пластичность.Стальная фибра может улучшить характеристики после образования трещин и снизить хрупкость нормального и высокопрочного бетона, улучшая свойства разрушения высокопрочного бетона [5, 6]. Также было замечено, что распространение трещины контролируется стальными волокнами вдоль плоскости излома. Волокна, обычно связанные с матрицей, демонстрируют распространение трещин после растрескивания матрицы и показывают выход волокон из матрицы, демонстрируя прочность связи между стальным волокном и матрицей.Как матрица, так и прочность волокна на растяжение играют важную роль в прочности связи или сопротивлении вырыванию стального волокна из матрицы [7–9]. Также сделан вывод о том, что объемная доля стальной фибры и прочность на разрыв стальной фибры не оказывают существенного влияния на прочность на сжатие и модуль упругости бетона. Однако использование стальных волокон с высокой прочностью на разрыв показало значительное улучшение прочности на разрыв и изгиб при расщеплении, причем значительные улучшения были отмечены при увеличении дозировки волокна [10, 11].Также подчеркивается, что связь между стальными волокнами и матрицей играет важную роль в улучшении пластичности, прочности на первые трещины и прочности на изгиб [12, 13]. Из анализа литературы можно резюмировать, что эффективность армирования волокон зависит от объемной доли волокна и свойств матрицы. Из обзора также можно отметить, что совместимость между матрицей и стальной фиброй может быть очень важной для улучшения поведения после растрескивания и свойств разрушения высокопрочного бетона.Очень важно обеспечить всестороннее понимание характеристик стальной фибры в бетоне, уделяя особое внимание эффективности армирования в матрице.

Значимость исследований . Армирующие свойства дискретных стальных волокон в высокопрочной матрице могут обеспечить потенциальные преимущества в отношении свойств после образования трещин, а также упрочнить матрицу без растрескивания. В настоящем исследовании были изучены новые результаты исследований по повышению прочности на изгиб с соответствующим уменьшением размера бетонного элемента.Это исследование показывает значение общего уменьшения объема бетона с эффективностью армирования стальной фиброй при различной объемной доле.

2. Методика экспериментов

2.1. Используемые материалы

2.1.1. Обычный портландцемент (класс 53) IS 12262 1969 [14]

Химический состав и основные свойства цемента, использованного в исследовании, приведены в таблице 1.


Описание	Консистенция (%)	Время начального схватывания	Время окончательного схватывания	Удельный вес	Крупность цемента (%)		Прочность цементного раствора на сжатие (1: 3) (МПа)
		Минуты				3 дня	7 дней	28 дней

Значения	31	120	260	3. 19	3	23,96	27,10	43,32

2.1.2. Мелкий заполнитель

Используемый мелкий заполнитель был получен из местного русла реки. Модуль крупности мелкого заполнителя составил 3,05 при удельном весе 2,59 и соответствует стандарту IS 383-1970, который попадает в градацию зоны III.

2.1.3. Крупный заполнитель

Гранитный синий металлический камень, используемый в качестве грубого заполнителя для материала, проходит через сито 20 мм и получается на 12.5 мм. Модуль крупности крупного заполнителя составлял 6,82, а удельный вес – 2,61.

2.1.4. Клееные стальные волокна

В исследовании использовались клееные стальные волокна с крючками на обоих концах. Свойства и снимок стальной фибры приведены в Таблице 2 и на Рисунке 1.


Материал	Внешний вид	Относительная плотность (г / куб. см)	Длина (мм)	соотношение	Диаметр (мм)	Предел прочности на разрыв	Деформация разрушения (%)

Стальная фибра	Оба конца зацеплены	7.65	35	70	0,5	1721 МПа	3,2

2.1.5. Химический суперпластификатор
Имеющийся в продаже ускоритель на основе нитрата кальция (Cerachem-Acl) был использован для ускорения пуццолановой реакции в бетоне из летучей золы, который имел значение удельного веса 1,82 и содержание твердого вещества 25%, а также для улучшения свойств удобоукладываемости. свежего бетона добавляли суперпластификатор на основе поликарбоксилатного эфира (PCE) при 1. 5% (от веса связующего) для получения желаемого диапазона удобоукладываемости от 75 до 100 мм осадки.
2.1.6. Вода
В ходе экспериментальных работ использовалась обычная питьевая вода, не содержащая масел, щелочей и любых других органических примесей.
2.1.7. Пропорции смесей тестовых образцов
В экспериментальных исследованиях до настоящего времени использовались семь бетонных смесей (MC1, MSF1, MSF2, MSF3, MSF7, MSF8 и MSF9) с фиксированным отношением воды к связующему (w / b) 0,3 и мелким и крупным заполнителем. соотношение (F / c) 0.6. Кроме того, уровень замены летучей золы класса F на уровне 25% и 50% (по весу содержания связующего) на клееные стальные волокна (с крючками на обоих концах) в количестве 0,5%, 1,0% и 1,5% (по массе содержания связующего) ) было использовано. Чтобы улучшить скорость набора прочности, уровень добавляемой дозы ускорителя был фиксированным на уровне 1%, и 1,5% суперпластификатора на основе поликарбоксилового эфира (PCE) использовали для улучшения обрабатываемости. Подробные пропорции смеси различных бетонных смесей, испытанных в исследовании, приведены в таблице 3.
900
Id смеси w / b соотношение F / c соотношение B / Ta соотношение Волокна% Acl% Цемент Летучая зола Тонкая агрегат кг / м ³ Крупный заполнитель Вода
MC1 0,3 0,6 0,26 0 0 473 0 672 1113 142
MSF1 0. 3 0,6 0,26 0,5 1 355 118 672 1113 142
MSF2 0,3 0,6 0,26 1,0 1 355 118 672 1113 142
MSF3 0,3 0,6 0,26 1,5 1 237 118 672 1113 142
MSF7 0. 3 0,6 0,26 0,5 1 237 236 672 1113 142
MSF8 0,3 0,6 0,26 1,0 1 237 236 672 1113 142
MSF9 0,3 0,6 0,26 1,5 1 237 236 672 1113 142
Примечание: дозировка PCE была зафиксирована на уровне 1. Содержание связующего 5% по весу для различных пропорций смеси.
2.1.8. Детали образца
Характеристики изгиба бетонов на основе золы-уноса на основе клееной стальной фибры были оценены путем испытания прочности на изгиб, абсолютной вязкости, ударной вязкости после образования трещин и остаточной прочности. Были отлиты образцы бетона различных размеров, и детали представлены в таблице 4. Экспериментальная установка для испытаний на изгиб, состоящая из хомутов, показана на рисунке 2 (a), а линейный эскиз третьей точки нагружения показан на рисунке 2 (b). .Это способствует предотвращению постороннего прогиба на концах. Для проведения испытания на изгиб образца использовалась трехточечная система нагружения, а центральное отклонение измерялось с помощью механического индикатора часового типа с точностью 0,01 мм. Образцы были испытаны в соответствии с нормативными положениями (IS) 516-1959, и прогиб после трещины также был точно измерен без резкого падения нагрузки после пиковой нагрузки. Так как расположение ярма обеспечивает адекватную фиксацию образца на концах, не допуская внезапного разрушения.
Форма Размер образцов бетона Протестировано
Размеры формы призмы 100 × 100 × 500 мм (фактический размер) Прочность на изгиб для нагрузки в третьей точке
100 × 95 × 500 мм (уменьшение размера)
100 × 90 × 500 мм (уменьшение размера)
100 × 85 × 500 мм (уменьшение размера)
Это обеспечивает точную регистрацию деформации во время постепенного разрушения балки из-за перекрытия трещин в волокнах. Это, очевидно, указывает на роль волокон в области после растрескивания при изгибном изгибе образца. На основе графиков нагрузка-прогиб, построенных для различных фибробетонов, были сделаны следующие расчеты ударной вязкости: (i) Абсолютная вязкость рассчитывалась по площади под всей кривой нагрузка-прогиб от начала нагружения до полного разрушения образца ( ii) Постпиковая вязкость измерялась по площади между предельной нагрузкой и разрушающей нагрузкой под кривой нагрузка-прогиб.(iii) Индекс вязкости определяется как отношение средней несущей способности, предлагаемой после растрескивания (из-за присутствия арматуры из стальных волокон), к пределу прочности при изгибе при растяжении образца бетона без трещин.
2.1.9. Подготовка образцов и методы отверждения
Составляющие бетона смешивали в бетоносмесителе барабанного типа с электрическим приводом вместимостью 40 кг. Ингредиенты сначала смешивали в сухом виде, а затем добавляли необходимую воду для смешивания вместе с суперпластификатором, а также ускорителем. Свежий бетон с формами уплотняли настольным вибратором в течение 30 секунд, и верхняя поверхность выравнивалась до гладкой поверхности с помощью шпателя; после этого формы были надежно помещены в комнатную температуру на 24 часа. Через 24 часа затвердевшие бетонные кубики были повторно сформированы, и все образцы были помещены в обычный резервуар для отверждения с питьевой водой для полной гидратации бетона и испытаны в различные дни отверждения.
3. Результаты экспериментальных испытаний и обсуждение
3.1. Уменьшение размера
Эффект добавления фибры в бетон – это основная область применения, которая широко используется при бетонировании промышленных полов и успешно прошла испытания во многих областях.Важное преимущество использования стальной фибры заключается в уменьшении толщины бетона. В основном это достигается за счет увеличения модуля упругости композита и улучшенного упрочнения матрицы за счет высокого модуля упругости стальных волокон. В настоящем исследовании результаты экспериментальных испытаний прочности на изгиб различных образцов бетона из золы-уноса, содержащих различную объемную долю стальной фибры, сведены в Таблицу 5. Исследование предназначено, главным образом, для проверки соответствия уменьшенной глубины бетона воздействию добавление различного процентного содержания клееной стальной фибры.Используемые стальные клееные фибры имели длину 35 мм и диаметр 0,5 мм (соотношение 70) при 0,5%, 1,0% и 1,5% по объему бетона соответственно.
Id смеси w / b соотношение F / c соотношение Летучая зола (%) GSF (%) Acl (%) PCE (%) ) Глубина призмы (мм) Прочность на изгиб через 7 дней (МПа) % прироста прочности за 7 дней Прочность на изгиб через 28 дней (МПа) % прироста прочности через 28 дней
MC1 0. 3 0,6 0 0 0 1,5 100 4,28 – 5,63 –
MSF1 0,3 0,6 25 0,5 1 1,5 100 4,32 0,98 5,89 4,60
95 4,10 −4,21 5.57 -1,07
90 3,85 -10,05 5,30 -5,86
85 3,50 -18,22 4,85 -13,85
MSF2 0,3 0,6 25 1,0 1 1,5 100 4,36 1,89 5,89 6,07
95 4. 25 −0,70 5,74 1,95
90 4,25 −0,70 5,65 0,36
85 3,75 −12,38 5,30 −5,86
MSF3 0,3 0,6 25 1,5 1 1,5 100 4,65 8,64 6,70 25.00
95 4,50 5,14 6,45 14,56
90 4,70 9,81 6,69 18,83
85 4,30 0,47 −3,20
MSF7 0,3 0,6 50 0,5 1 1,5 100 3. 83 −10,51 5,14 −8,70
95 3,75 −12,38 5,05 −10,30
90 3,56 −16,82 4,02 −28,60
85 3,20 −25,23 3,65 −35,17
MSF8 0,3 0,6 50 1.0 1 1,5 100 3,43 −19,86 5,73 1,78
95 3,98 −7,01 5,65 0,36
90 3,75 −12,38 4,39 −22,02
85 3,41 −20,33 3,12 −44,58
MSF9 0. 3 0,6 50 1,5 1 1,5 100 4,13 −3,50 6,16 9,41
95 4,05 −5,37 6,08 7
90 3,98 −1,87 5,39 −4,26
85 3,26 −7,00 5,25 −6,75
Примечание: w / b: отношение воды к связующему; F / c: соотношение мелкого и крупного заполнителя; GSF: стальные клееные волокна; Acl: ускоритель; PCE: суперпластификатор на основе эфира поликарбоновой кислоты; Знак + ve указывает на тенденцию к увеличению, а знак – на тенденцию к снижению.
Эффект добавления стальной фибры в бетон на основе летучей золы (отношение F / c 0,6) показал лучшее повышение прочности по сравнению с образцом бетона нормального размера (MC1) глубиной 100 мм. Уменьшенный размер образцов бетонной балки толщиной 90 мм показал более высокую прочность на изгиб (MSF3) около 4,70 МПа и 6,69 МПа через 7 и 28 дней, соответственно (как показано на рисунке 3). В случае 50% зольной пыли образцы бетона показали незначительное увеличение напряжения изгиба до 6.08 МПа через 28 дней (как показано на рисунке 4). Это по существу показало лучшие характеристики по сравнению с эталонным бетоном толщиной 100 мм, а прочность увеличилась до 5,41% через 7 дней и 14,56% через 28 дней, как показано на Рисунке 5. Однако эффект уменьшения размера был реализован через 5 дней. % уменьшение толщины. По сравнению с эталонным бетоном, прочность на изгиб снизилась на 5,37% за 7 дней, тогда как в случае бетонных смесей, замещенных 50% летучей золой, показала увеличение на 7,99% через 28 дней (как показано на рисунке 6). Можно обосновать, что максимальное уменьшение размера было возможно до 5% и 10% от общей глубины образца бетона в случае бетонов с низким и большим объемом летучей золы. Влияние образцов бетона с высокой ранней прочностью и дополнительного механизма армирования может привести к повышению изгибных свойств композита. Это обеспечивает возможное уменьшение толщины по сравнению с обычным бетоном без ускоряющих свойств с добавлением ускоряющих добавок или стальной фибры.Можно отметить, что уменьшение размера бетонных элементов может быть достигнуто до 10% при использовании 25% бетонных смесей малого объема и 5% при использовании 50% высокопрочных бетонных смесей, замещенных летучей золой. Максимальное увеличение прочности при изгибе до 18,83% было отмечено для бетонных смесей с низким объемом летучей золы. Обоснование увеличения характеристик изгиба даже при уменьшении размера и компенсации за счет добавления стальной фибры обсуждается далее. Увеличение прочности при изгибе сталефибробетона происходит за счет увеличения количества стальной фибры за счет замены площади бетона. Это приводит к увеличению модуля упругости композита и снижению хрупкости материала. Также пластичность бетона в основном обеспечивается высокой деформируемостью стальной фибры. Это также приводит к увеличению крутящего момента и, следовательно, к более высокому моменту сопротивления. Однако, помимо оптимизированного добавления стальной фибры и оптимизированной толщины бетона, ожидается снижение момента нагрузки за счет уменьшения площади бетона. Комбинированные характеристики стальных волокон в бетоне и синергия между усиливающими эффектами в матрице обеспечиваются, когда площадь обоих материалов достаточна для развития механизма передачи напряжения.Это также подтверждается фундаментальной механикой, согласно которой во время изгибной нагрузки максимальная деформация в экстремальных волокнах сначала достигается в бетоне, а в стальных волокнах происходит перераспределение напряжений. Когда площадь стальных волокон и стальных волокон находится на оптимальном уровне, одновременно происходит развитие предельной деформации, что приводит к увеличению уровней напряжений с одновременным разрушением бетона и стали. Это исследование учитывает тот фундаментальный факт, что размер бетонного элемента можно безопасно уменьшить до 10% с добавлением стальной фибры до 1.5% в случае высокопрочного бетона. Более того, развитие повышенной способности к изгибным напряжениям у высокопрочного бетона является одним из важных критериев для выбора уменьшения размера бетона. Однако снижение прочности было зарегистрировано в случае добавления 50% летучей золы в бетон для соотношения F / c (0,6) с различным процентным содержанием стальной фибры. Глубина образцов бетона (85 мм) показывает более низкую прочность на изгиб около 4,14 МПа и 5,25 МПа через 7 и 28 дней, соответственно, по сравнению с обычным бетоном до 3.27% и 6,75% через 7 и 28 дней соответственно.

3.2. Прочность на изгиб
Значения вязкости при изгибе были рассчитаны для различных пропорций смеси бетона и представлены в Таблице 6. Характеристики деформации под нагрузкой для бетонных смесей с замещением 25% и 50% летучей золы для различных доз добавок стальной фибры представлены на рисунках 7 и 8. Экспериментальные тенденции показали, что увеличение дозировки волокна показало постепенное улучшение постпиковых характеристик бетонных композитов из золы-уноса.Наиболее заметный эффект стальных волокон показал лучший эффект перекрытия, чтобы противостоять трещинам и повысить пластичность образцов бетона, чтобы показать стабильную кривую прогиба после пиковой нагрузки по сравнению с образцами из простого бетона. Можно отметить, что обычный бетон не показал значительного поведения после растрескивания, а влияние смесей из фибробетона обеспечивало достаточный механизм поглощения энергии. Наиболее важно, что характеристики композита при изгибе зависели от содержания стального волокна, а свойства упрочнения деформацией при изгибе были значительно улучшены при более высокой дозировке стального волокна.Это проявляется в случае стальной фибробетонной смеси (MSF3), демонстрирующей наивысшее значение абсолютной ударной вязкости 34,37 Н · м в случае бетона с низким объемом зольной пыли с максимальным содержанием стальной фибры (1,5%). Та же смесь (MSF3) также показала максимальную ударную вязкость после трещин 27,97 Н · м. В случае остаточной вязкости максимальное значение составляло 24,27 Н · м для той же смеси. В случае бетона с заменой 50% летучей золы максимальная абсолютная ударная вязкость составила 29,61 Н · м, ударная вязкость после образования трещин – 25,86 Н · м, а остаточная вязкость – 17.87 Н-м. Результаты по ударной вязкости, полученные для различных смесей летучей золы, замещенных стальным волокном, показали более высокую эффективность армирования матрицы, и в результате пластичность волокон обеспечила адекватные свойства постэластической деформации. Кроме того, цементирующая система, смешанная с летучей золой, могла, возможно, образовать адекватную связь со смесями, содержащими стальную фибру, из-за чего было обнаружено, что значения остаточной вязкости также увеличиваются. Можно обосновать, что эксплуатационные характеристики бетонов с высокой ранней прочностью после образования трещин зависят от эффективности армирования матрицы и приводят к более высокому механизму энергии. Кроме того, возможное развитие свойств раннего набора прочности и синергетическое взаимодействие стальных волокон с цементной матрицей летучей золы может обеспечить характеристики ударной вязкости композита. Характеристики деформации под нагрузкой для бетонных смесей с замещением 25% и 50% летучей золы для различных доз добавок стальной фибры представлены на Рисунке 9. Из экспериментальных тенденций можно отметить, что увеличение дозировки фибры показало постепенное улучшение на постпике. характеристики бетонных композитов из золы-уноса.
4,8 0,21
Mix
Id w / b
соотношение F / c соотношение
Летучая зола
(%) GSF
(%) Acl
(%) ) PCE
(%) Глубина призмы (мм) Прочность на изгиб через 7 дней (МПа) Прочность на изгиб через 28 дней (МПа) Абсолютная вязкость до 3 мм
(Нм) Вязкость после трещин до 3 мм
(Нм) Остаточная вязкость до 3 мм
(Нм) Индекс вязкости
MC1 0. 3 0,6 0 0 0 1 100 4,28 5,63 0 0 0 0
MSF1 0,3 0,6 25 0,5 1 1 100 4,32 5,85 22,83 19,92 14,24 0,51
95 4.10 5,57 21,04 18,23 13,30 0,35
90 3,85 5,3 19,25 16,54 12,36 0,39
85 3,50 17,46 14,85 11,42 0,41
MSF2 0,3 0,6 25 1. 0 1 1 100 3,35 6,30 26,06 19,34 16,65 0,46
95 4,25 5,74 15,89 18,409 0,48
90 4,25 5,65 25,72 17,46 15,13 0,44
85 3,75 5.3 25,55 16,52 14,37 0,43
MSF3 0,3 0,6 25 1,5 1 1 100 3,4 34,37 27,97 24,27 0,60
95 4,50 6,45 33,41 26,75 23,80 0. 54
90 4,70 6,69 32,45 25,53 23,33 0,51
85 4,30 5,95 31,49 24,31 22,86 24,31 22,86
MSF7 0,3 0,6 50 0,5 1 1 100 3,45 5,72 16.15 10,73 8,23 0,28
95 3,75 5,05 15,78 9,45 7,45 0,29
90 3,56 4,02 15,41 6,67 0,32
85 3,20 3,65 15,04 6,89 5,89 0,25
MSF8 0. 3 0,6 50 1,0 1 1 100 3,57 5,85 23,40 17,17 15,28 0,44
95 3,98 5,65 22,50 16,58 14,32 0,34
90 3,75 4,39 21,60 15,99 13,36 0,35
85 3.41 3,12 20,70 15,40 12,40 0,31
MSF9 0,3 0,6 50 1,5 1 1 1,5 1 1 6,08 29,61 25,86 17,87 0,64
95 4,39 6,08 28,34 24,30 16. 45 0,45
90 4,20 5,39 27,07 22,74 15,03 0,46
85 4,14 5,25 25,80 21,18 13,61

3.3. Индекс прочности
Отношение средней несущей способности, предлагаемой после растрескивания (из-за наличия армирования стальной фиброй), к пределу прочности при изгибе образца бетона без трещин, дает индекс Re ₃ или также называемый индексом вязкости.Как и ожидалось, увеличение процентного содержания стальной фибры по объему с 50% бетона на основе летучей золы (отношение F / c 0,6) показало лучшее улучшение по индексу Re ₃, который составил около 0,64 за 28 дней по сравнению с 25% летучей золы заменено бетоном. Кроме того, в случае бетона с заменой 50% летучей золы максимальное значение показателя вязкости 0,64 было отмечено при более высоком содержании стальной фибры. Это также означает, что влияние волокон играет основную роль в зоне деформационного размягчения, благодаря чему вклад стальных волокон является преобладающим.Однако эффективность матрицы и дальнейшее улучшение упрочнения до пика деформации обусловлены упрочнением матрицы стальными волокнами. Результаты испытаний показывают, что распределение стальных волокон является максимальным при более высоком индексе армирования (от объема волокон к объему бетона). Результаты испытаний показали влияние зольных бетонных смесей при соотношении F / c 0,6 различной объемной доли стальной фибры. Из приведенной выше оценки можно сделать вывод, что влияние стальной фибры в значительной степени проявилось в высокопрочных бетонных смесях в отношении прочности на изгиб и вязкости.
3.4. Эффекты волоконных мостиков в бетоне
Эффективное перекрытие волокон стальными волокнами (показано на рисунке 10) произошло даже после того, как разрушение привело к бетонной балке, и показало значительное улучшение постпиковых характеристик. Из приведенных выше результатов испытаний понятно, что характеристики упрочнения до пика деформации зависят от свойств уплотнения матрицы и твердения вяжущих систем. Однако характеристики разупрочнения бетона при постпиковой деформации зависят от свойств перекрытия трещин, обеспечиваемых стальной фиброй.В целом добавление стальной фибры показало синергетический эффект с пуццолановой реакцией летучей золы с цементом и показало улучшенную прочность по сравнению с контролируемыми бетонными смесями.

3.5. Выравнивание волокон
Ориентация стальных волокон в различных бетонных смесях представлена на рисунках 11 и 12, которые представляют собой микроскопическое изображение разрезанного бетонного сечения. На микрофотографиях видно, что стальные волокна выровнены вдоль направления оси балки, что оказалось важным свойством для повышения прочности на изгиб в случае образцов из фибробетона.Можно видеть, что стальные волокна, ориентированные вдоль оси балки, вносят свой вклад в повышение прочности на изгиб различных фибробетонных смесей. Однако ориентацию волокон в поперечном направлении можно легко увидеть на разрезе бетонной секции, и в этом случае волокна были ориентированы в более длинном направлении. Кроме того, волокна, ориентированные вдоль оси пучка, могут иметь круглую форму, и это, очевидно, показывает вклад стальных волокон в матрицу. В случае образцов бетона, армированного стальной фиброй, распределение стальных волокон по заданному поперечному сечению можно легко подсчитать с точки зрения количества волокон, видимых визуально в случае различных бетонных смесей.Количество волокон во всех бетонных смесях учитывало способность выдерживать изгибное напряжение. Установлено, что ориентация стальных волокон напрямую влияет на перераспределение напряжений в бетонной системе, и в этом случае простой бетон имеет тенденцию разрушаться сразу после первой трещины, тогда как в случае образцов бетона, армированного стальной фиброй, можно видеть, что изгибающее напряжение емкость увеличивается за счет более плотной облицовки стальных волокон. В частности, механизм последовательной передачи напряжений очень эффективен во всех образцах армированного фибробетоном, а также в отношении индекса армирования.Эффективность армирования зависит от распределения стальной фибры на заданной площади и четко представлена в этом разрезе бетонной секции. Видно, что в случае более высокой объемной доли стальной фибры однородное распределение стальной фибры отчетливо видно и представлено более близким расположением волокон, тогда как в случае низкой объемной доли ориентация и распределение стали волокна были случайными с большим расстоянием между волокнами. Кроме того, наблюдается, что ориентация стальных волокон была затронута во время вибрации бетона и имеет тенденцию более длинных волокон выравниваться вдоль направления оси балки.В случае бетонных систем с большим объемом золы-уноса (50%) высокомодульные стальные волокна влияют на упрочнение матрицы. Это также, по-видимому, повысило прочность на изгиб по сравнению с бетонными смесями, замещенными 25% летучей золой. Несмотря на то, что матрица очень хрупкая, добавление волокон показало значительное увеличение способности выдерживать изгибное напряжение. Результаты экспериментальных испытаний показали, что добавление стальных волокон оказалось важным для упрочнения матрицы, а также в случае общих композитных характеристик смесей, армированных стальными волокнами с заменой летучей золы.

4. Выводы
На основании экспериментального исследования в рамках ограничений исследования были сделаны следующие важные выводы: (i) Уменьшение размера конструктивного элемента может быть важным аспектом для улучшения характеристик бетона с точки зрения структурной эффективности и экономии. (ii) Из исследований было отмечено, что добавление стальных волокон с более высокой объемной долей (1,5%) показало хорошее уменьшение толщины балочного элемента примерно на 10%, что привело к более высокому сопротивлению изгибу, когда по сравнению с обычным бетоном.(iii) Кроме того, по сравнению с обычным бетоном добавление стальной фибры в бетон обеспечивало более высокий индекс армирования для снижения уменьшения объема бетона. (iv) Можно сделать вывод, что показатель армирования сталефибробетона может быть значительно улучшен с точки зрения прочность и жесткость конструктивного элемента. (v) Из исследований ясно, что цементные композиты, армированные волокном, обеспечивают лучшие эксплуатационные характеристики, чем обычный бетон, и открыли множество новых интересных строительных материалов.(vi) Наиболее важно, что свойства композита при изгибе зависели от содержания стального волокна, а свойства упрочнения деформацией при изгибе были значительно улучшены с увеличением дозировки стального волокна. Это проявляется в случае стальной фибробетонной смеси (MSF3), демонстрирующей наивысшее значение абсолютной ударной вязкости 34,37 Н · м в случае бетона с низким объемом зольной пыли с максимальным содержанием стальной фибры (1,5%). Та же смесь (MSF3) также показала максимальную ударную вязкость после трещин 27,97 Н · м. В случае остаточной вязкости максимальное значение составляло 24.27 Н-м для той же смеси. В случае бетона с заменой 50% летучей золы максимальная абсолютная ударная вязкость составила 29,61 Нм, ударная вязкость после образования трещин 25,86 Нм, а остаточная вязкость 17,87 Нм. (Vii) Было обнаружено, что остаточная несущая способность фибробетона демонстрирует предел прочности на изгиб всего фибробетона. смеси после возникновения первой трещины и последующей повторной нагрузки до разрушения. (viii) Из результатов испытаний было отмечено, что более высокий индекс ударной вязкости (0,60) был отмечен в случае бетона с низким объемом золы-уноса с 1.5% стальной фибры.
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов в отношении публикации этой статьи.
видов, ассортимент, вес и ориентировочные цены
Круглое сечение диаметром 10 мм может иметь гладкий или гофрированный профиль. Сегодня это один из самых популярных видов стальной арматуры, применяемой в строительстве.
Стальные стержни такого диаметра легкие и удобные в использовании.Тонкий стержень обладает довольно высокой прочностью и жесткостью при вязании сеток и металлических каркасов. Сфера его применения довольно широка, что объясняется прекрасными свойствами материала, а также его относительно небольшим весом. При оформлении проектной документации учитывается вес арматуры 10 мм. Вес позволит узнать необходимую сумму аренды под проект, а также даст возможность сделать предварительную смету.
Масса 1 м арматуры 10 мм – 0.617 кг , он может незначительно отличаться в зависимости от марки стали, использованной при его изготовлении, но остается в пределах, установленных стандартами ГОСТ. Узнать, сколько весит арматура 10 мм, можно по таблице. Таблицы расчета представлены на сайте компании КА-РЕЗ.
При оценке стоимости строительства, а также при составлении проектной документации учитывается вес погонного метра арматуры 10 мм. Вес арматуры необходимо рассчитывать для каждой конструкции.Масса – очень значимый показатель и указывается дизайнерами на чертежах проекта дома или любой другой конструкции.
Компания КА-РЕЗ предлагает своим покупателям качественную фурнитуру А3 диаметром от 10 мм. Прокат этого типа изготавливается из высококачественной стали, легированной хромом, титаном, марганцем и другими элементами. Наиболее востребованной арматурой этого класса являются именно прутки 10 мм, а также изделия аналогичного диаметра – 8 и 12 мм. Монолитное строительство считается основной сферой применения фурнитуры А3.Область применения обусловлена характеристиками проката:
высокая пластичность;
повышенная устойчивость к коррозии;
хорошая свариваемость;
высокая адгезия к бетону;
обрабатываемость и др.
Сколько арматуры нужно для фундамента?
Стальные стержни этого класса широко используются при строительстве ленточных фундаментов. Тонкие стержни чаще всего используются в ленточных фундаментах частных домов.Вес арматуры А3 10 мм позволит определить, сколько металлопроката необходимо закупить для проекта. Информация о массе стержня также позволит вам контролировать расход арматуры наемной строительной бригадой. Самостоятельно рассчитывать это значение необходимо только в том случае, если нет готового проекта или при внесении каких-либо существенных изменений в проектную документацию.
Сколько весит метр арматуры 10 мм, можно узнать у специалистов компании КА-РЕЗ.
Позвоните по номерам, указанным на сайте, или оставьте свой вопрос через форму онлайн-заказа. Наши менеджеры свяжутся с вами и ответят на все ваши вопросы. В нашем каталоге продукции есть не только фитинги 10 мм, но и другие диаметры от 6 до 40 мм.
Стальные стержни арматуры принимают на себя растягивающие усилия при работе с массой бетона, которую сам бетон плохо переносит. Растяжение конструкции происходит в основном при приложении нагрузки к фундаменту, поэтому основная область применения арматуры – это фундаменты строительных объектов и стены монолитных бетонных конструкций из.Арматура привязывается к арматурному каркасу, а стержни периодического профиля и гладкие стальные стержни скрепляются проволочной обвязкой или (в некоторых случаях) сваркой. Поэтому для создания арматурного каркаса или одной арматурной сетки необходимо знать вес и размеры стержней.
Якорь ГОСТ 5781-82
Якорь по массе выбирается по ГОСТ 5781-82, который регламентирует размеры стержней, их диаметр, профиль и другие стандарты. Производство арматурных стержней бывает холоднокатаным и горячекатаным, сама арматура производится в виде стержней или проволоки.
Вес 1 метра горячекатаной арматуры не зависит от параметров эксплуатации материала, которые классифицируются по шести диапазонам свойств по прочности и марке стали. Классы армирования обозначаются как: A I, A II, A III, A IV, A V, A VI.
Класс Ø Марка
A I (A 240) 6-40 мм Ст3КП, Ст3ПС, Ст3СП
A II (A 300) 10-40 мм
40-80 мм Ст5ССП, Ст5ПС
18Г2С
AC II (AC 300) 10-32 мм
36-40 мм 10GT
A III (A 400) 6-40 мм
6-22 мм 35ГС, 25Г2С
32Г2РПС
A IV (A 600) 10-32 мм
6-8 мм
36-40 мм 80С
20ХГ2Ц
А В (А 800) 6-8 мм
10-32 мм
36-40 мм 23X2G2T
A VI (A 1000) 10-22 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР
Например, 10-миллиметровая арматура весом 1 метр имеет чуть больше полукилограмма – более точные данные по всем диаметрам в соответствии с массой и длиной стержней можно найти в таблице ниже:
Ø, мм Масса 1 м, кг Сколько погонных метров в одной тонне Ошибка,%
6 0,22 4504,5 + 9 / -7
8 0,39 2531,7 + 9 / -7
10 0,618 1620,8 + 5 / -6
12 0,88 1126,1 + 5 / -6
14 1,2 826,5 + 5 / -6
16 1,6 632,9 + 3 / -5
18 2,0 500,0 + 3 / -5
20 2,5 404,9 + 3 / -5
22 3,0 335,6 + 3 / -5
25 3,9 259,7 + 3 / -5
28 4,8 207,0 + 3 / -5
32 6,3 158,5 + 3 / -4
36 7,9 125,2 + 3 / -4
40 9,9 101,3 + 3 / -4
45 12,5 80,1 + 3 / -4
50 15,4 64,9 + 2 / -4
55 18,7 53,6 + 2 / -4
60 22,2 45,1 + 2 / -4
70 30,2 33,1 + 2 / -4
80 39,5 25,3 + 2 / -4
На практике масса строительной арматуры складывается из веса всех арматурных каркасов фундамента или бетонных стен объекта плюс вес арматурных сеток, которые помещаются в бетонный раствор в опалубка. Наиболее востребованные в промышленном и индивидуальном строительстве диаметры арматурных стержней от 8 до 25 мм, профиль периодический (гофрированная арматура). Стержни большего диаметра и гладкие стержни, указанные в таблице, используются только в промышленном строительстве.
Сколько арматуры по весу необходимо закупить, рассчитывается следующим образом: сначала складываются длины всех стержней арматуры в пакете, результат умножается на вес одного метра линейной арматуры – эти значения указаны в таблице.Зная общую длину стержней, можно получить общий вес. Для этого нужно удельный вес арматурных изделий умножить на длину арматуры в погонных метрах. В таблице приведены сечения стержней арматуры в расчете на один погонный метр арматуры классов А 1 (А 240), А 2 (А 300), А 3 (А 400), А 4 (А 800), А 5. (A 800), A 6 (A 1000), а также общий метраж штанг в одной тонне.
Без табличных данных общий вес арматурной сетки или вес одного погонного метра можно рассчитать с помощью онлайн-калькулятора или сделать это самостоятельно. Для этого длину арматурных стержней сетки, например, площадью 1 м 2 умножают на удельный вес одного погонного метра армированных стержней. Объем стали на 1 метр исследуемого металлического цилиндра составляет 1 метр x (∏ x D 2 x / 4). Вес арматурного стержня будет равен производной от полученного объема и удельного веса арматуры, которая составляет 7850 кг / м 3. Эта упрощенная методика рассчитывает массу в килограммах одного метра арматурных стержней, а также преобразует масса в единицах длины (метры).
Важно со многих точек зрения. Это поможет рассчитать несущую способность армированной конструкции, сделать более точную смету строительства, а также организовать логистику доставки и хранения стройматериалов. Диаметр и удельный вес этого металлопроката влияет на общее количество стержней, шаг между стержнями, а также на качественное и количественное увеличение точек локальных напряжений в бетоне.
Расчетные значения и веса арматуры
При составлении сметы следует учитывать оптовую и розничную стоимость стальной катанки, а также заказывать большие объемы проката у оптовиков по цене за тонну, а не за единицу. Также стоимость металлопродукции иногда исчисляется в погонных метрах, поэтому общие расчеты для определения удельного веса и количества материала необходимо вести в подходящих единицах – в метрах, в килограммах или тоннах, или в м3.
В таблице приведены соотношения для стандартных расчетов удельного веса изделий разного диаметра в соответствии с положениями ГОСТ 5781-82:
Диаметр стержня в мм Линейный вес в килограммах Сколько метров ходовых тяг в 1000 кг
6 0,22 4504,5
8 0,39 2531,7
10 0,62 1620,8
12 0,88 1126,1
14 1,2 826,5
16 1,6 632,9
18 2,0 500,0
20 2,47 404,9
22 3,0 335,6
25 3,9 259,7
28 4,8 207,0
32 6,3 158,5
36 8,0 125,2
40 9,9 101,3
45 12,5 80,1
50 15,4 64,9
55 18,7 53,6
60 22,2 45,1
70 30,2 33,1
80 39,5 25,3
Из таблицы видно, что расчеты веса арматуры просты и доступны непрофессионалам. В первом столбце указывается Ø стержня в миллиметрах, во втором столбце – вес 1 м. стальные стержни заданного диаметра, в третьем столбце – количество стержней в метрах на 1 тонну.
Расчет на калькуляторе
Расчет веса стержней арматуры, используемых в строительстве, обычно выполняется одним из трех известных способов. Первый способ самый простой, по нему можно рассчитать массу метра металлических стержней – это электронный калькулятор, онлайн-версия или программа для настольного компьютера.Работа с калькулятором не требует каких-либо навыков – достаточно знать диаметр стержней, а остальные данные программа подставляет самостоятельно. В программе предусмотрены регулируемые допуски точности размеров, так как не каждый строящийся объект требует точности до третьего и более высокого знака после запятой. Программы различаются по требованиям и результатам, поэтому выбрать подходящий софт придется самостоятельно.
Чаще всего в индивидуальном и промышленном строительстве для армирования бетонных конструкций используется изделие диаметром 12 или 14 мм (реже – 16 и 20 мм), поэтому в двух других примерах-расчетных методах , эти значения и будут использоваться.
Расчет по стандартной массе
Второй метод расчета также использует таблицу, приведенную выше, но расчет выполняется только для результата в метрах на тонну. В этом примере используется арматурный стержень диаметром 14 мм. Что нужно для начала расчета:
План дома с разметкой арматурной сетки для всех армированных элементов и узлов объекта;
Диаметр арматуры – выбирается заранее, исходя из марки бетона и несущей способности армируемого объекта;
Рассчитайте общую площадь арматуры в метражах по таблице;
Последнее действие – умножение: вес 1 м.арматура выбранного диаметра умножается на общее количество стержней.
В реальном примере при закладке фундамента необходимо закупить 2320 метров стержней арматуры Ø 14 мм. Один погонный метр материала весит 1,2 кг. Умножить 2320 х 1,2, получится 2321,2 кг арматуры.
Этот простой метод позволяет рассчитать вес арматурных стержней любого диаметра в 1 тонне материала – для этого необходимо использовать справочную информацию из таблицы.
Расчет удельного веса
Последний способ самый сложный. Для его использования необходимо знать формулу расчета веса, объемной геометрической формы (цилиндра) и удельного веса арматуры. Поэтому этот прием используется при отсутствии программы-калькулятора и таблицы со стандартными данными по ГОСТ 5781-82.
На реальном примере можно узнать массу арматуры Ø 14 мм. Законы физики гласят, что физическая масса объекта равна его объему, умноженному на плотность материала (удельный вес).Плотность легированной стали составляет 7850 кг / м 3 (справочные данные), а объем стержней необходимо рассчитывать самостоятельно, зная, что стержни имеют цилиндрическую форму.
Формула объема цилиндра V = πR²h (или ¼ · πD²h), то есть площадь поперечного сечения цилиндрической фигуры нужно умножать на высоту цилиндра-штока. Секционный цилиндр представляет собой круг. Площадь круга равна S = πR² (или ¼πD²) или Пи, умноженному на квадрат радиуса, или четверти Пи, умноженной на диаметр стержня. Диаметр прутьев можно измерить самостоятельно или узнать из плана строительства дома.
Важно: если самостоятельно измерять диаметры арматурных стержней, то обязательно будет ошибка в результатах расчета из-за неидеально гладкой поверхности стержней.
Диаметр стержней в этом примере составляет 0,014 м или 14 мм, что означает, что радиус изделия будет 7 мм или 0,007 метра.
Рассчитываем площадь арматурного стержня (круга): 3.14 х 0,007 2 = 0,00015386 м 2;
Считаем объем одного метра арматуры: 0,00015386 х 1 = 0,00015386 м 3;
Рассчитываем вес одного погонного метра: 0,00015386 м 3 х 7850 кг / м 3 = 1,207801 кг.
Проведя эти расчеты и сверив их с данными по ГОСТу, мы убеждаемся в правильности расчетов. Часто в процессе строительства необходимо узнать не вес погонного метра бруса, а массу конкретного бруса, для этого πR² x необходимо умножить на L – длину бруса.Остальные расчетные операции проводятся аналогично.
Удельный вес и диаметр арматуры 12 обновлено: 1 апреля 2017 г. автором: kranch0
Любой тип фундамента строится на арматурном каркасе. Арматурные стержни диаметром 12 мм используются как основные несущие элементы при строительстве жилых домов. При разработке проекта металлопрокат рассчитывается метражами, но продавцы продают продукцию тоннами. Как правильно рассчитать вес одного погонного метра арматуры?
краткое описание
ГОСТ 10884-94 дает очень четкое определение металлопродукции, используемой для производства железобетонных конструкций.Это стержни круглого сечения с поверхностью гладкого или периодического профиля. Арматура диаметром 12 мм применяется при возведении фундаментов плитного, свайного, ленточного и ростверкового типов, при производстве железобетонных изделий стандартного и повышенного класса нагрузки (плиты, балки, колонны и др.), В формирование дорожного покрытия и так далее.

Если взять за критерий классификации физико-механические свойства, то в этой категории можно выделить арматурные изделия следующих классов:
1. А-I / А240 – так называемое монтажное оборудование. Он имеет гладкую поверхность и используется как раздаточно-соединительный элемент в несущей раме.
2. A-II / A300 – рабочие стержни несущего типа. У них гофрированный, ребристый профиль.
3. A-III / A400-A500.
Чем выше класс, тем выше индекс прочности и плотности, а также тем лучше марка стали, используемой для производства арматурных изделий. От этого также зависит вес (масса) 1 метра арматуры.
Помимо стандартного металлопроката, предлагаются следующие виды проката:
Т – термически упрочненный.
К – стойкий к коррозии.
С – предназначен для соединения сваркой.
Арматура поставляется в основном прутками длиной от 4 до 11,7 м в пучках, реже в бухтах, длина одного витка 11,7 п.м.

Вес арматуры
На вес металлических изделий влияет множество факторов. В том числе:
1.Диаметр. С каждым миллиметром масса увеличивается в геометрической прогрессии.
2. Тип поверхности – гладкая или рифленая. Если взять один погонный метр, то разница между первым и вторым типом оказывается небольшой – несколько граммов. Но поскольку на практике клапаны покупаются в километрах, разница значительная.
3. Класс металла. Характеризует плотность материала. Изделия толщиной 12 мм изготавливаются из сталей А-II, А-III, А-IV, Ат-IV, А-В, Ат-В, Ат-VI.Средний удельный вес составляет 7850 кг / м 3. Этот показатель считается нормативным, но на практике возможна разница значений в пределах 3-10% (от 7620 до 8510 кг / м 3). каждый погонный метр продукции.
В России продавцы используют так называемые таблицы теоретического веса арматуры, составленные на основе государственного стандарта ГОСТ Р-52544. В соответствии с этим документом прокат из стали классов А500 С и В500 С диаметром 12 мм весит 0,6 кг.888 кг / пог.м. Для облегчения пересчета массы в длину в той же таблице приведены соответствующие расчетные данные: около 1126,1 м на 1 тонну.

Но даже при отсутствии сводного документа масса 1 метра арматуры рассчитывается довольно просто. Как известно из школьного курса физики, вес тела равен его объему, умноженному на средний удельный вес.
Формула для расчета объема: площадь поперечного сечения * длина.В системе СИ используется метр. Поскольку сечение арматуры круглое, несложно рассчитать, что вам нужно:
Площадь сечения (S) = πR 2 = 3,14 * 0,006 2 = 0,00011304.
Масса (М) = 0,00011304 * 7850 = 0,8874 кг / пог.м.
Напомним, что радиус R составляет ½ диаметра D.
Для владельцев бесплатного доступа в интернет проблема решается еще проще. Чтобы узнать, какая масса у 1 метра арматурной стали любой толщины и марки, можно воспользоваться калькулятором, который обычно размещают на своих сайтах продавцы металлопроката.Некоторые даже предлагают выбрать государственный стандарт, по которому будет производиться расчет.
Стоимость метра 12 мм арматуры класса А500С составляет примерно 21-29 рублей в зависимости от объема закупки.
При строительстве элементов загородных домов из монолитного бетона требуются значительные затраты арматуры конструкции … Вес арматуры в конструкции рассчитывается умножением общей длины всех стержней на вес погонного метра арматуры.Вес метра арматуры берется из таблицы. Зная вес арматуры, можно оценить процент армирования конструкции (отношение веса арматуры к объему бетона) и рассчитать рыночную стоимость арматуры, так как цена металлопроката рассчитывается по кг.
Линейный вес арматуры зависит от диаметра
Диаметр арматуры, мм Площадь сечения, см2 Масса арматуры, кг / м Марка стали
3 0,071 0,055
(0,051)
4 0,126 0,098
(0,090) Проволока плоская и высокопрочная
5 0,196 0,154
(0,139) Проволока плоская и высокопрочная
6 0,283 0,222
7 0,385 0,302 А-III, проволока обыкновенная и высокопрочная
8 0,503 0,395 А-III, проволока обыкновенная и высокопрочная
9 0,636 0,499 A-III
10 0,785 0,617
12 1,131 0,888 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
14 1,539 1 208 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
16 2,011 1 578 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
18 2,545 1,998 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
20 3 142 2,466 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
22 3 801 2 984 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
25 4 909 3 853 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
28 6 158 4 834 А-II, А-III, А-IV
32 8 042 6 313 А-II, А-III, А-IV
36 10,18 7,99 А-II, А-III
40 12,56 9,87 А-II, А-III
Примечание: в скобках указана масса провода класса Бп-I.
При отсутствии таблицы вес погонного метра арматуры можно рассчитать самостоятельно. Объем 1 метра арматуры равен 1 м x (0,785 x D x D). В скобках – круг геометрической площади с диаметром D. Вес получается умножением объема на удельный вес арматуры , который равен 7850 кг / м3.
Найдите массы 1 м из арматуры диаметром 12 мм.
Объем – 1 м x (0,785 x 0,012 м x 0.012 м) = 0,00011304 м3,
Масса – 0,00011304 м3 х 7850 кг / м3 = 0,887 кг. Примерно равно значению в таблице.
Арматура диаметром 12 мм – одна из самых востребованных в строительстве. Он довольно легкий и простой в использовании. При этом арматура 12 имеет достаточную жесткость при вязании сеток и каркасов. Это также относится к. А при строительстве дачных домов и дач из кирпича единственным бетонным элементом дома является ленточный фундамент.Обычно фундамент дома из конструктивных соображений армируют сеткой из прутьев минимально допустимого диаметра. Этот минимально допустимый диаметр составляет 12 мм.
Вес арматуры должен быть известен при оценке на различных этапах. Однако это значение придется учитывать только при отсутствии проекта или при изменении диаметра арматуры в зависимости от ее наличия. Как правило, вес арматуры рассчитывается для каждой конструкции и указывается проектировщиком в.
Армирование веса стола по диаметру скачать. Удельный вес арматуры всех диаметров. Вес на метр арматуры
Это важно со многих точек зрения. Это поможет рассчитать несущую способность армированной конструкции, составить более точную смету на строительство, организовать логистику доставки и хранения стройматериалов. Диаметр и удельный вес этих металлопрокатных изделий влияет на общее количество стержней, расстояние между стержнями, а также на качественное и количественное усиление локальных точек напряжения в бетоне.
Ссылки и расчеты веса
При смете следует учитывать оптовую и розничную стоимость стальной катанки, а также заказывать большие объемы проката на оптовых базах по цене за тонну, а не за единицу. Также стоимость металлопродукции иногда рассчитывается в погонных метрах, поэтому общие расчеты для определения удельного веса и количества материала необходимо проводить в подходящих единицах – в метрах, в килограммах или тоннах, или в м 3.
В таблице приведены соотношения для стандартных расчетов удельного веса изделий разного диаметра по нормам ГОСТ 5781-82:
Диаметр стержня в мм Вес погонного метра в килограммах Сколько метров линейных стержней в 1000 кг
6 0,22 4504,5
8 0,39 2531,7
10 0,62 1620,8
12 0,88 1126,1
14 1,2 826,5
16 1,6 632,9
18 2,0 500,0
20 2,47 404,9
22 3,0 335,6
25 3,9 259,7
28 4,8 207,0
32 6,3 158,5
36 8,0 125,2
40 9,9 101,3
45 12,5 80,1
50 15,4 64,9
55 18,7 53,6
60 22,2 45,1
70 30,2 33,1
80 39,5 25,3
Из таблицы видно, что расчет веса арматуры прост и доступен непрофессионалам. В первом столбце указан диаметр стержня в миллиметрах, во втором столбце – вес 1 м. стальные стержни заданного диаметра, в третьем столбце – количество стержней в метрах на 1 т.
Расчет в калькуляторе
Расчет веса стержней арматуры, используемых в строительстве, обычно выполняется одним из трех известных способов. Первый способ самый простой, с его помощью можно рассчитать массу метра металлических стержней – это электронный калькулятор, онлайн-версия или программа для настольного компьютера.Работа с калькулятором не требует никаких навыков – достаточно знать только диаметр стержней, а остальные данные программа подставляет самостоятельно. В программе предусмотрены регулируемые допуски по точности размеров, так как не каждый строящийся объект требует точности до третьего и выше знака. Программы различаются по требованиям и по результатам, поэтому вам нужно будет самостоятельно выбрать подходящее программное обеспечение.
Чаще всего в индивидуальном и промышленном строительстве для армирования бетонных конструкций используется изделие диаметром 12 или 14 мм (реже – 16 и 20 мм), поэтому в других примерах расчетов будут использоваться эти значения.
Расчет стандартной массы
Второй метод расчета также использует таблицу, показанную выше, но расчет выполняется только для результата в погонных метрах на тонну. В этом примере диаметр арматурных стержней составляет 14 мм. Что нужно для начала расчетов:
План дома с разметкой арматурной сетки для всех армированных элементов и узлов объекта;
Диаметр арматуры подбирается заранее, исходя из марки бетона и несущей способности армируемого объекта;
Рассчитайте общую метраж арматуры по таблице;
Последнее действие – умножение: вес 1 м.арматура выбранного диаметра умножается на общее количество стержней.
На реальном примере при закладке фундамента необходимо закупить 2320 метров арматуры Ø 14 мм. Один погонный метр материала весит 1,2 кг. Нам нужно умножить 2320 х 1,2, в результате получаем 2321,2 кг арматуры.
Этот простой метод позволяет рассчитать вес арматурных стержней любого диаметра в 1 тонне материала – для этого нужно воспользоваться справочной информацией из таблицы.
Расчет удельного веса
Последний способ самый сложный. Для его использования необходимо знать формулу расчета веса, объем геометрической фигуры (цилиндра) и удельный вес арматуры. Поэтому данную методику используют при отсутствии программы-калькулятора и таблиц с нормативными данными по ГОСТ 5781-82.
На реальном примере мы можем узнать вес арматуры Ø 14 мм. Законы физики гласят, что физическая масса объекта равна его объему, умноженному на плотность материала (удельный вес).Плотность легированной стали составляет 7850 кг / м 3 (справочные данные), а объем стержней необходимо рассчитывать самостоятельно, зная, что стержни имеют цилиндрическую форму.
Формула объема цилиндра V = πR²h (или · πD²h), то есть площадь поперечного сечения цилиндрической фигуры необходимо умножить на высоту цилиндра-штока. Цилиндр в поперечном сечении представляет собой круг. Площадь круга равна S = πR² (или ¼πD²) или Пи, умноженному на квадрат радиуса, или четверти Пи, умноженной на диаметр стержня. Диаметр стержней вы можете измерить самостоятельно или узнать из плана строительства дома.
Важно: если самостоятельно измерять диаметр арматурных стержней, то обязательно будет ошибка в результатах расчета из-за неидеально гладкой поверхности стержней.
Диаметр стержней в этом примере составляет 0,014 м или 14 мм, что означает, что радиус изделия будет 7 мм или 0,007 метра.
Рассчитываем площадь арматурного стержня (круга): 3.14 х 0,007 2 = 0,00015386 м 2;
Считаем объем одного метра арматуры: 0,00015386 х 1 = 0,00015386 м 3;
Рассчитываем вес одного погонного метра: 0,00015386 м 3 х 7850 кг / м 3 = 1,207801 кг.
Проведя эти расчеты и сверив их с данными по ГОСТ, мы убеждаемся в правильности расчетов. Часто в процессе строительства необходимо узнать не вес погонного метра стержня, а массу конкретного стержня – для этого πR² x необходимо умножить на L – длину стержня.Остальные расчетные операции проводятся таким же образом.
Удельный вес и диаметр арматуры 12 обновлено: 1 апреля 2017 г. Автор: kranch0
Компания «Ка-РЕЗ» предлагает своим покупателям широкий выбор арматуры различного диаметра. В нашем ассортименте вы найдете стержни сечением 14 мм, 16 мм, 18 мм, 20 мм и 25 мм. Вся представленная круглая арматура производится в двух вариантах: с кладочной поверхностью или с резьбой, форма и размеры которой зависят от класса арматуры.Производство арматуры любого диаметра регламентируется ГОСТ 5781-82. Стоит отметить, что вес арматуры 16 мм, а также большого и меньшего диаметров регламентируется государственными стандартами. При этом фактическая масса проката может отличаться на 3-5% от данных, представленных в расчетных таблицах. Физические характеристики проката также изменчивы. Они напрямую зависят от марки стали, которая использовалась при ее производстве.
14 мм
Вес арматуры самый маленький в прокатной группе 14 мм: в 1п / м – 1.210 кг . Этот легкий, но прочный продукт активно используется для укрепления фундаментов, изготовления каркасов и металлоконструкций, а также в нефтехимической промышленности. Стоимость такого вида аренды невысока. Небольшая масса также делает выгодным транспортировку этого продукта к заказчику.
16 мм
Вес метра арматуры 16 мм отличается от массы стержней меньшего диаметра – 1,580 кг на погонный метр . При производстве такой арматуры стержни проходят дополнительную обработку для придания им большей прочности.Стоит отметить, что прочности изделия можно добиться двумя способами. Во-первых, стержни можно закалить капюшоном. Во-вторых, для придания прокату большей прочности при производстве можно использовать термически закаленную сталь. Для обозначения способа, которым была достигнута прочность изделия, используется маркировка: в первом случае «Б», во втором – «Т».
18 мм
Предлагаем Вам круглые стержни диаметром 18 мм. Этот вид проката также бывает двух форматов: с гладкой или рифленой поверхностью.Стоит отметить, что вес арматуры на 18 мм больше, чем у двух предыдущих видов проката: в 1п / м – 2 кг . Этот вид изделий используется при армировании бетонных изделий, а также при создании сварных металлических конструкций. Основной сферой применения можно считать монолитное гражданское и промышленное строительство.
20, 25 мм
Вес арматуры 20 мм один из самых внушительных в представленной группе проката – 2.470 кг в 1 л / мин . Прутки сечением 20 мм востребованы в сфере армирования бетонных конструкций. Основные механические и эксплуатационные свойства этого материала обусловлены химическим составом стали, а также добавками, используемыми при производстве. Самый внушительный вес арматуры – 25 мм (, 3850 кг, ), широко применяется в современном строительстве.
Узнать, сколько арматуры 16 мм, а также прутков большего или меньшего диаметра, можно у специалистов компании КА-РЕЗ.Вы также можете ознакомиться с информацией, приведенной в таблицах расчета.
Позвоните в компанию «КА-РЕЗ» по указанным номерам или оставьте свои вопросы и заказы через форму заявки на нашем сайте. Наши специалисты свяжутся с вами и ответят на все ваши вопросы.
При вязании каркасов, сеток, а также при строительстве фундамента основным элементом является арматура. Что касается частного строительства, то здесь одним из самых популярных является металлопрокат диаметром 12 миллиметров.Выгодная прочность и доступная цена позволяет использовать фурнитуру 12 мм при строительстве частного дома.
Зачем нужно знать вес металла? Эта величина понадобится для оценки стоимости строительных работ на разных этапах. Обычно вес уже рассчитывается в проекте для каждой конструкции, в которой используется прокат А12, А3 или любой другой марки. Если вы планируете делать расчет постройки самостоятельно или просто хотите подробно разобраться в этом моменте, то этот материал ответит на все вопросы.Изучив статью, читатель сможет самостоятельно рассчитать и узнать вес арматуры 12 мм, А3 или другой марки.
Расчет ведется в погонных метрах – особых количествах, обычно используемых в строительных работах. В таблице также указана масса одного погонного метра. При этом арматура продается по весу, а не по длине. Задача строителя довольно проста: узнать, сколько метров потребуется на все конструкции, а затем перевести их в единицы массы. Ниже представлена подробная и простая таблица, которая поможет узнать вес одного погонного метра.
В этой таблице вам нужно найти желаемый диаметр (D), в данном случае это 12 мм. Во втором столбце указано D – эти данные не особо нужны, а перевести 12 мм довольно просто (нужно разделить 12 мм на 100, в результате получится 0,12 м). Третий столбец таблицы самый важный – здесь указывается масса m на кг. Счетчик металлопроката 12 миллиметров свинец 0.888 килограмм. Также, например, можно взять штанги 10 мм, вес которых составляет 0,617 кг. Последний столбец показывает, сколько метров в одной тонне.
Самостоятельное поселение
Теперь читатель знает, сколько весит один метр. Но чтобы лучше разбираться в работе, нужно разбираться в схеме расчета. Разобравшись в сути, строитель сможет рассчитать вес одного погонного метра стержней диаметром 12 или 10 мм. Для выполнения расчета необходимо действовать следующим образом:
Объем одного погонного метра можно получить по следующей формуле: 1м x (0. 785 x D x D) Буква « D» обозначает диаметр круга. Общая масса умножается на удельный вес стержней; во всех случаях это будет 7850 кг / м3. Чтобы узнать, сколько весит счетчик, нужно знать объем.
Например, вы можете самостоятельно рассчитать массу одного метра арматуры 10 мм. Первым делом нужно получить объем – 1м х (0,785 х 0,010 х 0,010) = 0, 00010124 м3. Вес штанг 10 мм составляет 00010124 м3 х 7850 = 0.616 кг. Если посмотреть на таблицу, то один метр 10 арматуры весит 0,617 кг. Сколько весит метр брусков 14 или 16, можно узнать аналогично.
Количество метров в одной тонне
Выше показан расчет для 10 мм. Количество метров на тонну также можно рассчитать без использования специализированных таблиц. Здесь стоит сослаться на строительные нормы и правила, согласно которым не менее 0,1% стержней по отношению к железобетонной конструкции должно быть в ленточном основании.Эта формулировка выглядит довольно сложной. Чтобы понять, как это работает, стоит разобрать пример:
Берется ленточная основа, площадь которой составляет 2400 см кв.
Далее вам понадобится коэффициент, для данной формулы он равен 0,001.
Полученный объем умножаем на коэффициент 2400 х 0,001 = 2,4 см2.
На следующих этапах справочная информация работать не будет. Здесь вам понадобится инструкция, в которой указано необходимое количество стержней.Для арматуры диаметром 10 и 12 мм достаточно двух стержней.
Что нужно знать о фитингах A12
Стержни изготавливаются из стали, марка которой зависит от требований по прочности, износу и другим параметрам. Обычно строители выбирают прутки из низколегированного металла. Нельзя сказать, что это самая надежная и долговечная сталь, но в то же время у нее есть важное преимущество – низколегированный металл можно обрабатывать с помощью дуговой сварки.
Марка А12, как и арматура диаметром 10 мм, обычно используется для придания прочности конструкции из железобетона.Также эти штанги являются основным элементом при возведении каркасных конструкций. Кроме этого параметра нужно обратить внимание на аренду, она различается по классам:
Периодический профиль – А3. Клапаны класса A3 имеют поперечную гофру.
Гладкий профиль – A1. В отличие от A3, фитинги класса A1 не имеют гофрировки.
Вы можете купить фитинги, независимо от диаметра и класса А3, в бухтах или стержнях.
Сколько весит метр арматуры необходимо знать как проектировщикам, так и строителям зданий и сооружений из железобетона.Ведь потребность в этом изделии сначала исчисляется в метрах, а для того, чтобы правильно организовать и провести свою работу всем специалистам строительной отрасли, нужно перевести длину в массу, то есть в килограммы и тонны. Это необходимо проектировщикам для расчета массы армированных конструкций и нагрузок, которые они будут оказывать на другие элементы конструкции, а строителям – для определения типа и грузоподъемности автомобилей для доставки арматурных изделий, а также для заполнения заявки. для его доставки и последующего расчета по барам.
Различные типы фурнитуры
Производство каждого вида регламентируется соответствующим ГОСТ:
.
Арматура стальная горячекатаная классов от A-I до A-VI (от A240 до A1000) – ГОСТ 5781-82.
Сталь термомеханически упрочненная, классов от Ат400 до Ат1200 – ГОСТ 10884-94.
Сталь сварная А500С и класса В500С – ГОСТ Р 52544-2006.

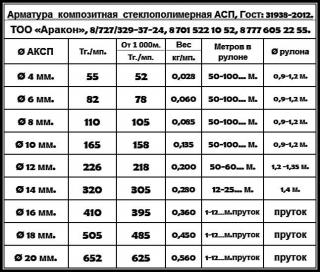

Композитный полимер – стандарт 31938-2012.
Сколько весит 1 метр каждого из этих видов продукции любого диаметра? Узнать можно 3 способами:
Оценивается путем взвешивания одного или нескольких стержней.
Расчет по номинальному диаметру.
По таблицам справочных руководств или соответствующим ГОСТам, которые приведены ниже.
Первые 2 метода подробно рассмотрены в статье. Правда, делается упор на стальные изделия, но расчеты на изделия из композитных полимеров ничем не отличаются. Единственное, что вам нужно сделать самостоятельно, – это в случае расчетов по номинальному диаметру узнать плотность полимерных стержней, для которых производится расчет.Третий метод подробно обсуждается ниже.
2
Сколько весит один метр горячекатаного прутка ГОСТ 5781, а также допустимые отклонения от номинальных значений этого значения можно узнать в табл. 1 настоящего стандарта или в таблице ниже. Данные в последнем взяты из настоящего ГОСТа. Следует отметить, что номер профиля (то есть номинальный диаметр) гофрированных стержней соответствует номинальному размеру равных по площади сечения (поперечных) гладких стержней.Это касается всех рассматриваемых арматурных изделий: ГОСТ 5781, 10884, Р 52544 и 31938.

Вес прутка
То есть для изделий с периодическим профилем фактический диаметр (можно посмотреть в этих стандартах) немного больше указанного для него, но площадь его сечения и масса 1 м такие же, как у гладкой арматуры с тот же номер профиля. Поэтому в следующих и таблицах указанных ГОСТов параметры приведены как для гладких, так и для рифленых прутков, поскольку их характеристики идентичны.
Таблица 1. Масса 1 м металлопродукции стандарта 5781 и допуски от нее
Масса 1 метра профиля, кг
Предельные отклонения от значения номинальной массы,%
Согласно табл. 5 стандартных 5781 прутков в зависимости от класса диаметры продукции, мм:
(6–8 и 36–40)
(6–8 и 36–40)
В скобках указаны размеры, по которым производится арматура по согласованию потребителя с производителем.
Эта информация о диапазоне диаметров каждого класса выпускаемых клапанов стандарта 5781 может быть очень полезна для ее приобретения. Так, при отсутствии маркировки на стержнях в некоторых случаях можно будет косвенно судить по диаметру класса изделий и их принадлежности к данному виду арматуры, а не по ГОСТ 10884 или Р 52544.
Для определения теоретической номинальной массы 1 метра арматуры, изготовленной по ГОСТ 10884, по настоящему стандарту необходимо использовать табл. 1 ГОСТ 5781 на указанный горячекатаный металлопрокат. То есть для изделий из термомеханически закаленной стали A t400– A t1200 массой 1 м.п. можно найти в Табл. выше. 1 . Допустимые отклонения от номинального веса данного проката также такие же, как и для стандартного 5781.
Согласно табл. 4 стандартных штанги 10884, в зависимости от класса изготавливают диаметры, мм:
At400 и At500
At1000 и At1200
Зная это, если на покупной арматуре нет маркировки, мы можем косвенно судить о ее классе, а также о том, относится ли она к продукции стандарта 10884.
3
Массу 1м стальных сварных прутков ГОСТ Р 52544 можно увидеть в табл. 1 настоящего стандарта или в следующей таблице. 2. Данные в последнем взяты из настоящего ГОСТа. Согласно табл. 2 стандартных P 52544, продукты A500C имеют диаметр всего 6–40 мм, а B500C – всего 4–12 мм в диаметре и с соответствующими допустимыми предельными отклонениями от нормативного номинального веса в один метр в зависимости от размера.

Поперечное сечение гофрированной арматуры
Эти данные также отражены в таблице ниже.
Таблица 2. Вес 1 м р. И допуски от него
Номер профиля арматуры (условный диаметр стержня, мм)
Масса метра, кг
Допустимые отклонения от номинальной массы,%
(изготавливается размером 6–40 мм)
(изготавливается размером 4-12 мм)
По данному ГОСТу по требованию заказчика также изготавливаются фитинги следующих номинальных диаметров (мм): 4. 5; 5.5; 6.5; 7; 7,5; 8.5; девять; 9,5; 45 и 50. Для этих размеров вес счетчика в стандарте под номером P 52544 не указан. Это должно быть указано в спецификации производителя для клапанов этих диаметров.
Или можно посчитать массу 1 м. Самостоятельно, как было сказано выше в способах определения этой величины. Допустимые отклонения от номинального веса для этих диаметров такие же, как в таблице ниже, но с одним уточнением для изделий класса A500C.Допуск ± 5% распространяется на изделия размером 8,5–14 мм включительно. Для композитной полимерной арматуры в стандарте на них (ГОСТ 31938) вес одного метра не указан. При необходимости это значение можно рассчитать самостоятельно, как предлагалось выше в главе о методах определения массы 1 м.
Бетон, армированный стекловолокном
РЕЗЮМЕ
Обычный бетон обладает очень низким пределом прочности на разрыв, ограниченной пластичностью и низким сопротивлением растрескиванию. Внутренние микротрещины изначально присутствуют в бетоне, а его низкая прочность на растяжение связана с распространением таких микротрещин. Волокна, добавленные в бетоне в определенном количестве, улучшают деформационные свойства, а также трещиностойкость, пластичность, прочность на изгиб и ударную вязкость. В основном исследования и исследования фибробетона были посвящены стальной фибре. В последнее время стали доступны также стекловолокна, которые не имеют проблем с коррозией, связанных со стальными волокнами.В данной статье представлены результаты экспериментальных исследований по использованию стекловолокна в конструкционном бетоне. CEM-FILL, устойчивое к растрескиванию, высокодисперсное, щелочно-стойкое стекловолокно диаметром 14 микрон, с соотношением сторон 857, использовалось в процентах, варьирующихся от 0,33 до 1 процента по весу в бетоне, и свойствах этого FRC (армированного фибробетоном) как сжатие Изучены прочность, сопротивление изгибу, вязкость, модуль упругости.

1. ВВЕДЕНИЕ
Бетон – наиболее широко используемый строительный материал, обладающий несколькими желательными свойствами, такими как высокая прочность на сжатие, жесткость и долговечность при обычных факторах окружающей среды.В то же время бетон хрупкий и слабый при растяжении. У простого бетона есть два недостатка: низкая прочность на разрыв и низкая деформация при разрушении. Эти недостатки обычно устраняются армированием бетона.
Обычно арматура состоит из непрерывных деформированных стальных стержней или напряженных арматурных стержней. Преимущество технологии армирования и предварительного напряжения с использованием стальной арматуры в качестве стальной проволоки с высоким пределом текучести помогло преодолеть неспособность бетона к растяжению, но с величиной пластичности прочности на сжатие.Фибробетон (FRC) – это бетон, состоящий в основном из гидравлических цементов, заполнителей и отдельных армирующих волокон. FRC – относительно новый материал. Это композитный материал, состоящий из матрицы, содержащей случайное распределение или дисперсию мелких волокон, натуральных или искусственных, имеющих высокую прочность на разрыв. Благодаря наличию этих равномерно распределенных волокон прочность бетона на растрескивание увеличивается, а волокна действуют как ограничители трещин.
Объявления
ЭКСПЕРИМЕНТАЛЬНАЯ ПРОГРАММА
Детали материалов, используемых в настоящей программе, следующие.
Цемент
Портлендский пуццолоновый цемент марки 43, доступный на местном рынке, был использован в исследовании. Используемый цемент был протестирован и признан соответствующим спецификациям IS 1489. Удельный вес 3,15.
Крупный заполнитель
В качестве крупного заполнителя использовались дробленые угловые заполнители из местного источника.
Мелкий заполнитель
В качестве мелкого заполнителя использовался песок зоны 3. Удельный вес был определен и оказался равным 2.74.
Стекловолокно
Используемое стекловолокно Cem-FIL Anti-Crack HD с модулем упругости 72 ГПа, диаметр нити 14 микрон, удельный вес 2,68, длина 12 мм (свойства, полученные от производителя, показаны в таблице1) .
Вода
Используется доступная на месте питьевая вода.
Образцы для испытаний
Образцы для испытаний, состоящие из кубов 100 × 100 × 100 мм и балок 100 × 100 × 500 мм, были отлиты, как показано на рисунке 1, и испытаны в соответствии с IS: 516 и 1199.
БЕТОННАЯ СМЕСЬ
Марка M20 в количествах, использованных в кубическом метре, показана в таблице 2, водный цемент исправлен.
СМЕШИВАНИЕ
После перемешивания в полностью тарельчатом смесителе смесь разливали в формы для каждого% волокна, достаточного без кубиков (таблица 3), и изгибаемые балки (таблица 4) отливали для испытаний в возрасте 28 дней.
Таблица 1
Таблица1 . Свойства стекловолокна Cem-Fil Anti Crack HD.
Волокно
Стекло AR
удельный вес
2,68
Модуль упругости (ГПа)
72
предел прочности на разрыв (МПа)
1700
диаметр (мкм)
14
длина (мм)
12
номер волокна
235
(млн / кг)
Стол 2
с. нет. материал количество на м ³ в кг
1 цемент 33 марка ппк 350
2 мелкий заполнитель 873
3 крупный заполнитель (20мм) 444
4 крупный заполнитель (10мм) 666
5 Вода 140
6 Волокно 0-1% от общей массы смеси
7 суперпластификатор 5
Таблица 3
Количество образцов балки, отлитых с использованием различного содержания волокна и различной площади стали
% волокна
0%
0.33%
0,67%
1%
описание
диаметр в мм
10
4
4
4
4
Под усиленный
12
4
4
4
4
Под усиленным
16
4
4
4
4
сверх армированный
Таблица 4: -Количество образцов куба, отлитых с использованием разного процентного содержания волокна
% волокна
0%
0.33%
0,67%
1%
номер куба
8
8
8
8
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
1. Прочность на сжатие: –
Наблюдение из наших результатов показывает, что увеличение прочности на сжатие до 37% в случае добавления 0,33% волокна по сравнению с обычным бетоном.На рис. 2 и в таблице 5 показано изменение прочности на сжатие при добавлении волокна.
Таблица 5: -Разница между процентным увеличением прочности на сжатие
содержание клетчатки % увеличение прочности на сжатие
0%
0%
0,33%
36,67%
1%
-4.40%
2. Прочность на изгиб
Наблюдается увеличение прочности на изгиб стекловолокна на 130% по сравнению с обычным простым бетоном
Процентное увеличение прочности на изгиб армированного стекловолокном бетона при использовании стали с содержанием 0,33% фибры и 1,25% стали (арматурный стержень 12 мм) составляет 150% по сравнению со стеклобетоном (без армирования).
Таблица 6: – Прочность на сжатие и изгиб для различного содержания волокна через 28 дней
% волокна прочность на сжатие, Н / мм ² Прочность на изгиб, Н / мм ²
без армирования 10 мм 12 мм 16 мм
0
30
3.19
14,85
17.325
24.075
0,33
41
7,31
11,7
18,225
20,25
0,67
30
7,59
15,7
17.325
17.325
1
28,67
7,07
18,45
18,65
25,5
Таблица 7: – Процентное увеличение прочности на сжатие и изгиб стекловолоконного бетона по сравнению с обычными бетонными смесями через 28 дней
% волокна прочность на сжатие прочность на изгиб
без армирования 10 мм 12 мм 16 мм
0.33
36,67%
130%
0%
5,19%
0%
0,67
0
138%
5,70%
0%
0%
1
-4,14%
121.63%
24,24%
7.60%
5,91%
3. Модуль упругости
Модуль Юнга увеличивается на 4,14% для фибробетона (0,33% содержания волокна и 1,25% стали или при использовании арматурного стержня диаметром 12 мм) по сравнению с обычным бетоном (см. Таблицу 8)
Таблица 8 Наблюдаемый модуль упругости
диаметр мм волокно наблюдаемый модуль упругости кНмм ²
10
0
11.53
12
0
20,98
16
0
20,12
10
0,33
21,49
12
0,33
21.85
16
0,33
12,85
10
0,67
14,12
12
0,67
20,31
16
0,67
20.31
10
1
8,2
12
1
18.09
16
1
16,46
4. Прочность
Из таблицы 9 видно, что наилучшие характеристики дает бетон, армированный стекловолокном, содержащий 0.67% волокна и 1,25% стали, максимальное значение ударной вязкости составляет 272,41 кНмм. (См. Таблицу 9)
Таблица 9 Вязкость, кНмм
волокно%
диаметр в мм
0
0,33
0,67
1
10
11.506
63,99
144,6
19,36
12
59,06
83,98
272,4
75,69
16
116,28
218,6
215,7
72,26
Таблица 10 Увеличение прочности в процентах
волокна%
диаметр в мм
0.33
0,67
1
10
456%
1157%
68,26%
12
42,19%
361.20%
28,15%
16
88.06%
85,48%
0%
Заключение
1. Добавление стекловолокна в железобетон увеличивает ударную вязкость на 1157% по сравнению с обычным железобетоном. Максимальное значение ударной вязкости составляет 272,4 кНмм при использовании стали с содержанием волокна 0,67% и 1,25% (арматурный стержень 12 мм).
2. Модуль упругости бетона, армированного стекловолокном, увеличивается на 4,14% по сравнению с обычным железобетоном.
3. Наблюдается процентное увеличение прочности на сжатие различных марок стекловолокнистых бетонных смесей по сравнению с 28-дневной прочностью на сжатие 37%.
4. Наблюдается 5,19% прироста прочности на изгиб различных марок стекловолокнистых бетонных смесей по сравнению с 28-дневной прочностью на сжатие.
Объявления
ССЫЛКИ
1. Saint Gobain Vetrotex, Cem – Fil. 2002. Почему стеклянные волокна устойчивы к щелочам.В технических паспортах. www.cemfil.com
2. Шива Кумар, А. и Сантханам Ману. 2007. Механические свойства высокопрочного бетона, армированного металлическими и неметаллическими волокнами. Цементные и бетонные композиты (29) с. 603–608.
3.Перумаласами Н.Балагуру шах «Фиброцементные композиты».
Мы на сайте engineeringcivil.com благодарим Комал Чавла и Бхарти Теквани за то, что они предоставили нам этот документ по «Стекловолоконный бетон» .Мы надеемся, что это будет очень полезно для тех, кто хочет больше узнать о бетоне, армированном стекловолокном.
Арматурный деформированный стальной стержень: сравнение размеров и веса
Деформированный арматурный стержень поставляется длиной 9 м или 12 м в стандартных размерах. Применяемый диаметр стального стержня отличается и, соответственно, изменяется вес. Для справки мы приводим ниже список теоретических значений веса обычно используемых размеров проводов.
Деформированный стальной стержень. Класс: GB1499.2-2007, BS4449, A615
Металлический материал: HRB335, HRB400, HRB400E, HRB500, G460G, G500B, GR60
Стальной стержень Длина: 9 м, 12 м
Сравнительный список размеров и веса деформированного стального прутка:
РАЗМЕР
(диаметр) ТЕОРЕТИЧЕСКАЯ МАССА
КГ / М
6 мм 0,222
8 мм 0.395
10 мм 0,62
12 мм 0,89
14 мм 1,21
16 мм 1,58
18 мм 2
20 мм 2,47
22 мм 2,98
25 мм 3.85
28 мм 4,83
32 мм 6.31
40 мм 9,87

Горячекатаные арматурные стержни 6 мм

Ребристые стержни 8 см для бетонных конструкций
Плотность строительных материалов в кг / м3 и фунт / фут3
Плотность различных строительных материалов
Плотность строительного материала – его масса на единицу объема материала.Он выражается в кг / м3 или фунтах / фут3 и показывает компактность строительного материала.
Плотность также называется единицей массы вещества. Он представлен символом под названием строка ( p ). Плотность представляет собой степень компактности материала. Если материал более плотный, это более плотный материал.
Плотность определяется как отношение массы к объему.
p = м / об
Единицы измерения = кг / м ³ или фунт / фут ³
Преобразование: 1 кг / м ³ = 0.624 фунт / фут ³
Значения плотности различных строительных материалов
Если два разных материала имеют одинаковый вес, но их плотность может быть разной. Материал с меньшей плотностью занимает больше объема, чем материал с более высокой плотностью.
Плотность также определяет тонкость материала. Это решается зная плотность жидкости. Если материал имеет меньшую плотность, чем жидкость, то он будет плавать на поверхности жидкости. Если он по плотности больше жидкости, он утонет.
Например, вода имеет плотность 1000 кг / м ³, если мы поместим бамбуковую древесину (350 кг / м ³) на воду, она будет плавать по поверхности воды, точно так же, если мы уроним кирпич (1700 кг / м ³ ) он погрузится в воду.
Значение плотности строительного материала также поможет узнать количество материала, необходимого для конкретного помещения.
Удельный вес или плотность различных строительных материалов указаны в таблице ниже.
С.№
Строительные материалы
Плотность (кг / м ³)
Плотность (фунт / фут ³)
1 ВОДА 1000 62,43
Дерево (разные виды)
2 Бальза 170 10,6
3 Бамбук 300–400 18.7–25
4 Сосна 370–530 23–33
5 Кедр 380 23,7
6 Осина 420 26,2
7 Древесина ивы 420 26,2
8 Африканское красное дерево 495–850 31–53
9 Гондурас красное дерево 545 34
10 Американское красное дерево 450 28
11 Европейское красное дерево 510 31.8
12 Ель (канадская) 450 28
13 Ель (Ситка) 450 28
14 Афромозия 705 44
15 яблоко 660–830 41,2 – 51,8
16 Ясень (черный) 540 33,7
17 Ясень (белый) 670 41.8
18 Береза 670 41,8
19 черное дерево 960–1120 59,9 – 69,9
20 вяз 600–815 37,4 – 50,8
21 Ироко 655 40,9
22 Лиственница 590 36,8
23 Клен 755 47.1
24 Дуб 590–930 36,8 – 58
25 Тик 630–720 39,3 – 44,9
26 Явор 590 36,8
27 Lignam vitae 1280 – 1370 79,9 -85,5
28 Песчаный грунт 1800 112,3
29 Грунт глинистый 1900 118.6
30 Гравийный грунт 2000 124,8
31 Песчаник 2000 124,8
32 Ил 2100 131
33 Мел 2100 131
34 Сланец 2500 156
35 Осадочные породы 2600 162.3
36 Метаморфические породы 2700 168,5
37 Магматические породы (кислые) 2700 168,5
38 Магматические породы (основные) 3000 187,2
39 Кирпичи 1500-1800 93,64 -112,3
40 Асфальт 721 45
41 Цемент 1440 89.8
42 Цементный раствор 2080 129,8
43 Лайм 640 39,9
44 Раствор извести 1760 109,8
45 Бетон (ПК) 2400 149,8
46 Бетон (R.C.C) 2500 156
47 Сталь 7850 490
48 нержавеющая сталь 7480–8000 466.9 – 499,4
49 Алюминий 2739 170,9
50 Магний 1738 108,4
51 Кобальт 8746 545,9
52 Никель 8908 556,1
53 Олово 7280 454,4
54 Свинец 11340 707.9
55 Цинк 7135 445,4
56 Чугун 7208 449,9
57 Медь 8940 558,1
58 Утюг 7850 490
59 Стекло 2580 161
% PDF-1.5 % 1 0 obj > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > endobj 6 0 obj > / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC] >>>> endobj 7 0 объект > endobj 8 0 объект [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 600 600 270 328 339769 541 823 836 175 394 394 500 833 270 330 270 278541 541 541 541 541 541 541 541 541 299 299 833 833 833 383 986 760 657 720 766 584 553 769 806 354 354 715 571 903 796 803 803 701 546 695787 760 1030 713 659 579 394 278 394 1000 500 500 459 513 458519 457 306 451 560 274 269 546 267 815 560 516 519 513 374 382 325 560 484 700 4383 500 500 500 833 600 541 600 230 541462 1000 500 500 500 1229 546 308 1037 600 579 600 600 230 230 462462 5 1000500 822 382 308 810 600 383 659 541 328 541 541 541 659 500 500 500 822 344 473 833 330 822 500 329 833 357 357 500 578 500 270 500 357 387 473848 848 849 383760 760 760 760 760 760 934 720 584584584 354 354 354 354 766 796 803 803 803 803 803 833 803 787 787 787 787 659 603 539 459 459 459 459 459 703 458 457 457 457 457 274 274 274 274 516 560 516 516 516 516 516 516 560 560 560 560 461 519 461] endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 600 600 270 368 339 769 541 778 810 175 382 382 500 833 271 329 271 278 541 541 541 541 541 541 541 541 541 282 282 833 833 833 412 986 713 678 701 752625 579725 793 348 431 743 602917 774 799 623 799 660 532 671 819 694 995738 655 609 382 278 382 1000 500 500 491 405 424248 456 255 765 521468 488 468 359 356 308 528 498 757 442470 391 500 500 500 833 600 541 600 271 541463 1000 500 500 500 1150 532 273 1044 600 609 600 600 271271463463 590 500 1000 500 822 356 273 719 600 391 655 541 368 541 541 541 541 500 500 500 822 400 428833 329 822 500 329 833 357 357 500 578 500 271 500 357 361428 848 848 849 412 713 713 713 713 713 713 986 701625625625625348 348 348 348 762 774 799 799 799 799 799 833 799 819 819 819 819 655 637 484 444 405410 410 410 410 273 273 273 27348 521 468 468 468 468 468 468 528 528 528 528 470 472 470] endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1000 1000 342 402 587 867 711 1272 862 332 543 543 711 867 361 480 361 689 711 711 711 711 711 711 711 711 711 711 402 402 867 867 867 617 964 776 762 724 830 683 650 811 837 546 555 771 637 948 847 850 733 850 782710 682812 764 1128 764 737 63 689 543 867 711 711 668 699 588 699 664 422 699 712 342 403 671 342 1058 712 687 699 699 497 593 456 712 650 979 669 651 597 711 543 711 867 1000 711 1000 332 711 587 1049 711 711 711 1777 710 543 1135 1000 692 1000 1000 332 332 587 587 711 711 1000 711 964 5
1068 1000 597 737 342 402711 711 711 711 543 711 711 964 598850 867 480 964 711 587 867 598 711 721 711 361 711 598 598 850 1182 1182 1182 617 776 776 776 776 776 1094 724 683 683 683 683546546546546830 847850 850850850 867850 812812812812 737 735 713 668 668 668 668 668 668 1018 588 664 664 664 342 342 342 342 67979 712 687 687 687 687 687 867 687 712 712 712 712 651 699 651] endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 600 600 248 328 328 769 495786822 169 370 370 500 833 248 331 248 278 495 495 495 495 495 495 495 495 495 495 272 272 833 833 833 365 986 752595 683 741 562 527 722 771 321 321 675 551 878 759 788 547 788 646 530 659 733 711 991 659 602549 370 278 370 1000 500 500 450 486 442 508 444 273 439 539 251 249 501 255 766 54149 349 355 338 343 329 517 485 657 4 355 500 500 500 833 600 495 600 219 495 395 1000 500 500 500 1165 530 308 1033 600 549 600 600 219 219 395 395 5 1000500 822 343 308 804 600 355 60 2495 328 495 495 495 602 500 500 500 822 337460 833 331 822 500 329 833 327 327 500 527 500 248 500 327 370 460 791 791 791 365 752 752 752 752 752 752942 683562562562562321 321 321 741 759 788 788 788 788 788 833 788 733 733 733 733 602 554 508 450 450 450 450 450 450 450 705 442 444 444 444 251 251 251 251 493 54149 349 349 349 349 833 493 517 517 517 517 424 493 424] endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1000 1000 352 394 459 818 636 1076 727 269 454 454 636 818 364 454 364 454 636 636 636 636 636 636 636 636 636 454 454 818 818 18 545 1000 683 686 698766 632 575 775 75142145 693 557 843 748 787 603 787 695 684 616 732 683 990 685 615 685 454 454 454 818 6236 601 521 623 596 352 622 633 274 344 587 274 973 633 607 623 623 427 521 394 633 591 818 59259 1525 635 454635 818 1000 636 1000 269 636 459 818 636 636 636 1519 684 454 1070 1000 685 1000 1000 269 269 459 459 545 636 1000 636 977 521 454 980 1000 525 615 352 394 636 636 636 454 636 636 1000 545 645 818 454 1000 636 542 818 542 542 636 6426 364 636 542545 645 1000 1000 1000 545 683 683 683 683 683 989 698632 632 632 632 421421421421766 748 787787 787 787 818 787 732 732 732 732 615 605 620 601 601 601 601 601 601 955 521 596 596596596 274 274 274 274 274 612 633 607 607 6018 607 607 607 633 633 633 633 591 623 591] endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1000 1000 342 402 587 867 711 1272 862 332 543 543 711 867 361 480 361 689 711 711 711 711 711 711 711 711 711 711 402 402 867 867 867 617 964776 762 724 830 683 650 811 837 546 555 771 637 948 847 850 733 850 782710 682812 764 1128 764 737 63 689 543 867 711 711 668 699 588 699 664 422 699 712 342 403 671 342 1058 712 686 699 699 497 593 456 712 649 979 669 651 597 711 543 711 867 1000 711 1000 332 711 587 1049 711 711 711 1777 710 543 1135 1000 692 1000 1000 332 332 587 587 711 711 1000 711 964 5
1068 1000 597 737 342 402711 711 711 711 543 711 711 964 598850 867 480 964 711 587 867 598 711 721 711 361 711 598 598 850 1182 1182 1182 617 776 776 776 776 776 1094 724 683 683 683 683 546 546 546 546 830 847 850 850 850850867850 812 812 812 812 737 735 713 668 668 668 668 668 668 1018 588 664 664 664 342 342 342 342 67979 712 686 686 686 686 686 867 686 712 712 712 712 651 699 651] endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > поток
.

Класс	Ø	Марка
A I (A 240)	6-40 мм	Ст3КП, Ст3ПС, Ст3СП
A II (A 300)	10-40 мм 40-80 мм	Ст5ССП, Ст5ПС 18Г2С
AC II (AC 300)	10-32 мм 36-40 мм	10GT
A III (A 400)	6-40 мм 6-22 мм	35ГС, 25Г2С 32Г2РПС
A IV (A 600)	10-32 мм 6-8 мм 36-40 мм	80С 20ХГ2Ц
А В (А 800)	6-8 мм 10-32 мм 36-40 мм	23X2G2T
A VI (A 1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Ø, мм	Масса 1 м, кг	Сколько погонных метров в одной тонне	Ошибка,%
6	0,22	4504,5	+ 9 / -7
8	0,39	2531,7	+ 9 / -7
10	0,618	1620,8	+ 5 / -6
12	0,88	1126,1	+ 5 / -6
14	1,2	826,5	+ 5 / -6
16	1,6	632,9	+ 3 / -5
18	2,0	500,0	+ 3 / -5
20	2,5	404,9	+ 3 / -5
22	3,0	335,6	+ 3 / -5
25	3,9	259,7	+ 3 / -5
28	4,8	207,0	+ 3 / -5
32	6,3	158,5	+ 3 / -4
36	7,9	125,2	+ 3 / -4
40	9,9	101,3	+ 3 / -4
45	12,5	80,1	+ 3 / -4
50	15,4	64,9	+ 2 / -4
55	18,7	53,6	+ 2 / -4
60	22,2	45,1	+ 2 / -4
70	30,2	33,1	+ 2 / -4
80	39,5	25,3	+ 2 / -4

Диаметр стержня в мм	Линейный вес в килограммах	Сколько метров ходовых тяг в 1000 кг
6	0,22	4504,5
8	0,39	2531,7
10	0,62	1620,8
12	0,88	1126,1
14	1,2	826,5
16	1,6	632,9
18	2,0	500,0
20	2,47	404,9
22	3,0	335,6
25	3,9	259,7
28	4,8	207,0
32	6,3	158,5
36	8,0	125,2
40	9,9	101,3
45	12,5	80,1
50	15,4	64,9
55	18,7	53,6
60	22,2	45,1
70	30,2	33,1
80	39,5	25,3

Диаметр арматуры, мм	Площадь сечения, см2	Масса арматуры, кг / м	Марка стали
3	0,071	0,055 (0,051)
4	0,126	0,098 (0,090)	Проволока плоская и высокопрочная
5	0,196	0,154 (0,139)	Проволока плоская и высокопрочная
6	0,283	0,222
7	0,385	0,302	А-III, проволока обыкновенная и высокопрочная
8	0,503	0,395	А-III, проволока обыкновенная и высокопрочная
9	0,636	0,499	A-III
10	0,785	0,617
12	1,131	0,888	A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
14	1,539	1 208	A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
16	2,011	1 578	A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
18	2,545	1,998	A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
20	3 142	2,466	A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
22	3 801	2 984	A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
25	4 909	3 853	A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
28	6 158	4 834	А-II, А-III, А-IV
32	8 042	6 313	А-II, А-III, А-IV
36	10,18	7,99	А-II, А-III
40	12,56	9,87	А-II, А-III

Диаметр стержня в мм	Вес погонного метра в килограммах	Сколько метров линейных стержней в 1000 кг
6	0,22	4504,5
8	0,39	2531,7
10	0,62	1620,8
12	0,88	1126,1
14	1,2	826,5
16	1,6	632,9
18	2,0	500,0
20	2,47	404,9
22	3,0	335,6
25	3,9	259,7
28	4,8	207,0
32	6,3	158,5
36	8,0	125,2
40	9,9	101,3
45	12,5	80,1
50	15,4	64,9
55	18,7	53,6
60	22,2	45,1
70	30,2	33,1
80	39,5	25,3

	Масса 1 метра профиля, кг	Предельные отклонения от значения номинальной массы,%

Номер профиля арматуры (условный диаметр стержня, мм)	Масса метра, кг	Допустимые отклонения от номинальной массы,%
Номер профиля арматуры (условный диаметр стержня, мм)	Масса метра, кг	(изготавливается размером 6–40 мм)	(изготавливается размером 4-12 мм)

Таблица1 . Свойства стекловолокна Cem-Fil Anti Crack HD.

Волокно	Стекло AR
удельный вес	2,68
Модуль упругости (ГПа)	72
предел прочности на разрыв (МПа)	1700
диаметр (мкм)	14
длина (мм)	12
номер волокна	235
(млн / кг)

с. нет.	материал	количество на м ³ в кг
1	цемент 33 марка ппк	350
2	мелкий заполнитель	873
3	крупный заполнитель (20мм)	444
4	крупный заполнитель (10мм)	666
5	Вода	140
6	Волокно	0-1% от общей массы смеси
7	суперпластификатор	5

Количество образцов балки, отлитых с использованием различного содержания волокна и различной площади стали
% волокна	0%	0.33%	0,67%	1%	описание
диаметр в мм
10	4	4	4	4	Под усиленный
12	4	4	4	4	Под усиленным
16	4	4	4	4	сверх армированный

содержание клетчатки	% увеличение прочности на сжатие
0%	0%
0,33%	36,67%
1%	-4.40%

% волокна	прочность на сжатие, Н / мм ²	Прочность на изгиб, Н / мм ²
		без армирования	10 мм 12 мм		16 мм
0	30	3.19	14,85	17.325	24.075
0,33	41	7,31	11,7	18,225	20,25
0,67	30	7,59	15,7	17.325	17.325
1	28,67	7,07	18,45	18,65	25,5

% волокна	прочность на сжатие	прочность на изгиб
		без армирования	10 мм 12 мм		16 мм
0.33	36,67%	130%	0%	5,19%	0%
0,67	0	138%	5,70%	0%	0%
1	-4,14%	121.63%	24,24%	7.60%	5,91%

диаметр мм	волокно	наблюдаемый модуль упругости кНмм ²
10	0	11.53
12	0	20,98
16	0	20,12

10	0,33	21,49
12	0,33	21.85
16	0,33	12,85

10	0,67	14,12
12	0,67	20,31
16	0,67	20.31

10	1	8,2
12	1	18.09
16	1	16,46

	волокно%
диаметр в мм	0	0,33	0,67	1

10	11.506	63,99	144,6	19,36
12	59,06	83,98	272,4	75,69
16	116,28	218,6	215,7	72,26

		волокна%
диаметр в мм	0.33	0,67	1

10	456%	1157%	68,26%
12	42,19%	361.20%	28,15%
16	88.06%	85,48%	0%

РАЗМЕР (диаметр)	ТЕОРЕТИЧЕСКАЯ МАССА КГ / М
6 мм	0,222
8 мм	0.395
10 мм	0,62
12 мм	0,89
14 мм	1,21
16 мм	1,58
18 мм	2
20 мм	2,47
22 мм	2,98
25 мм	3.85
28 мм	4,83
32 мм	6.31
40 мм	9,87

С.№	Строительные материалы	Плотность (кг / м ³)	Плотность (фунт / фут ³)
1	ВОДА	1000	62,43
	Дерево (разные виды)
2	Бальза	170	10,6
3	Бамбук	300–400	18.7–25
4	Сосна	370–530	23–33
5	Кедр	380	23,7
6	Осина	420	26,2
7	Древесина ивы	420	26,2
8	Африканское красное дерево	495–850	31–53
9	Гондурас красное дерево	545	34
10	Американское красное дерево	450	28
11	Европейское красное дерево	510	31.8
12	Ель (канадская)	450	28
13	Ель (Ситка)	450	28
14	Афромозия	705	44
15	яблоко	660–830	41,2 – 51,8
16	Ясень (черный)	540	33,7
17	Ясень (белый)	670	41.8
18	Береза	670	41,8
19	черное дерево	960–1120	59,9 – 69,9
20	вяз	600–815	37,4 – 50,8
21	Ироко	655	40,9
22	Лиственница	590	36,8
23	Клен	755	47.1
24	Дуб	590–930	36,8 – 58
25	Тик	630–720	39,3 – 44,9
26	Явор	590	36,8
27	Lignam vitae	1280 – 1370	79,9 -85,5
28	Песчаный грунт	1800	112,3
29	Грунт глинистый	1900	118.6
30	Гравийный грунт	2000	124,8
31	Песчаник	2000	124,8
32	Ил	2100	131
33	Мел	2100	131
34	Сланец	2500	156
35	Осадочные породы	2600	162.3
36	Метаморфические породы	2700	168,5
37	Магматические породы (кислые)	2700	168,5
38	Магматические породы (основные)	3000	187,2
39	Кирпичи	1500-1800	93,64 -112,3
40	Асфальт	721	45
41	Цемент	1440	89.8
42	Цементный раствор	2080	129,8
43	Лайм	640	39,9
44	Раствор извести	1760	109,8
45	Бетон (ПК)	2400	149,8
46	Бетон (R.C.C)	2500	156
47	Сталь	7850	490
48	нержавеющая сталь	7480–8000	466.9 – 499,4
49	Алюминий	2739	170,9
50	Магний	1738	108,4
51	Кобальт	8746	545,9
52	Никель	8908	556,1
53	Олово	7280	454,4
54	Свинец	11340	707.9
55	Цинк	7135	445,4
56	Чугун	7208	449,9
57	Медь	8940	558,1
58	Утюг	7850	490
59	Стекло	2580	161
