Угломер универсальный механический 2УМ,4УМ,5УМ:фото,как пользоваться

Разновидности и особенности конструкции
Технические характеристики
Как пользоваться универсальным угломером
Видео

Среди всех видов измерительных приборов, которые служат для измерения углов, угломеры универсальные являются одними из самых часто используемых. Их достоинство заключается в том, что они могут использоваться в совершенно различных сферах деятельности. Если более простые модели, некоторые из которых даже изготавливаются из дерева, имеют узкую направленность, могут обладать ограниченной шкалой в определенном диапазоне или же вовсе фиксированным углом, то угломеры механические универсального типа в среднем имеют шкалу от 0 до 180 градусов. Некоторые могут делать измерения по всей окружности, причем как внутренние, так и внешние углы.

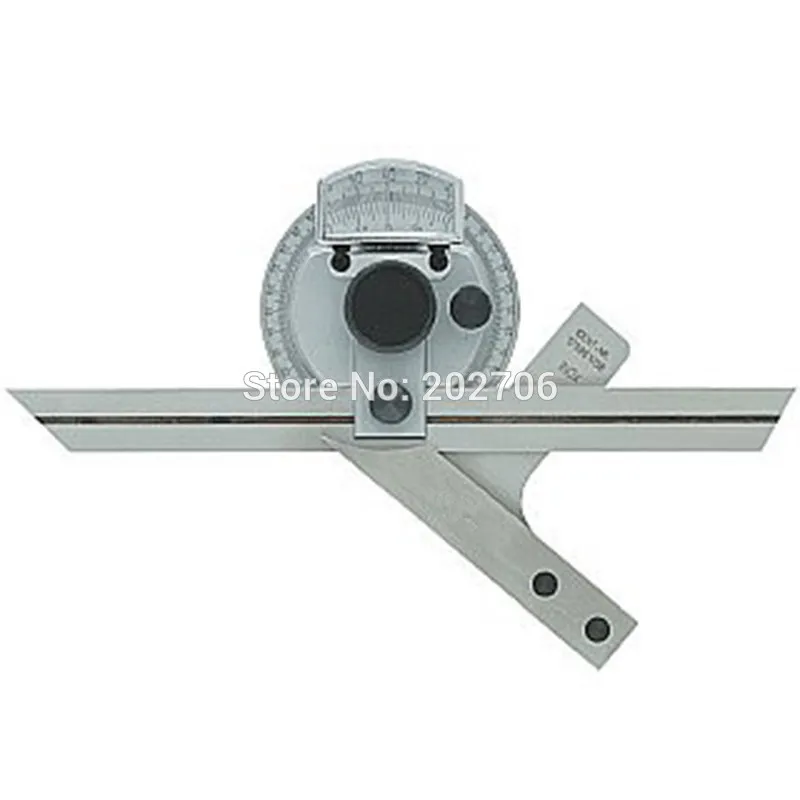

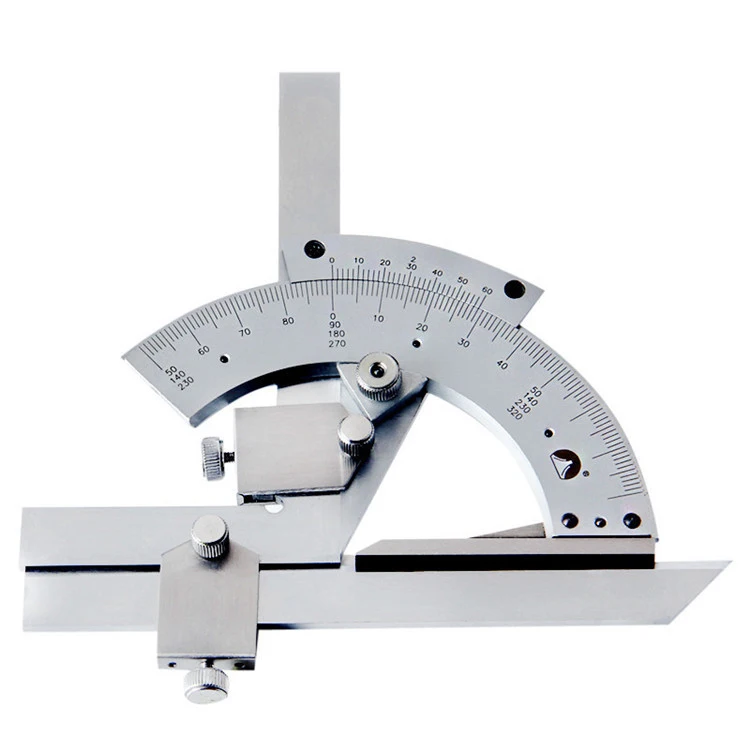

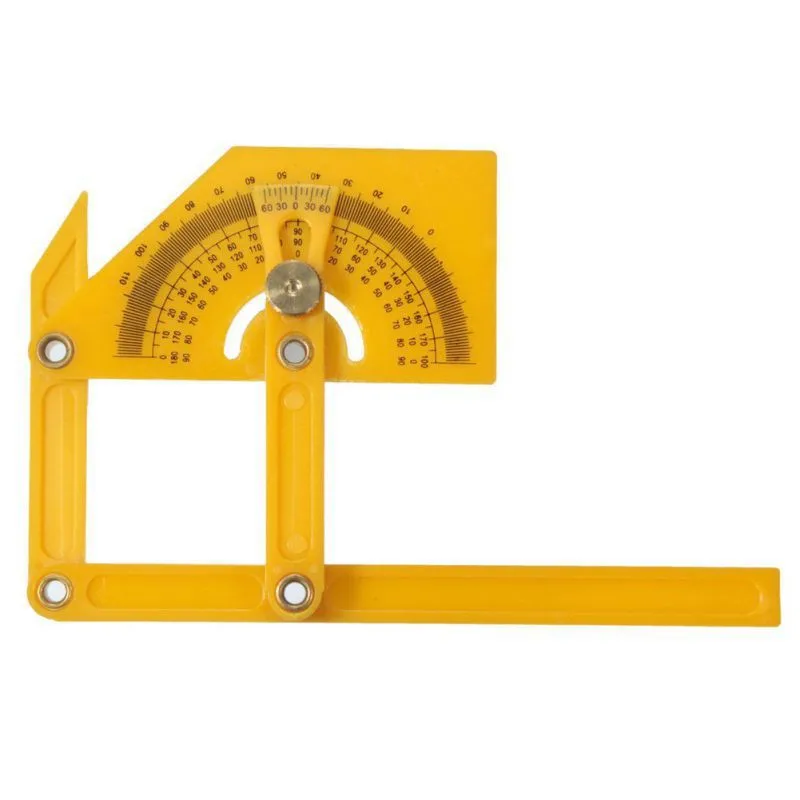

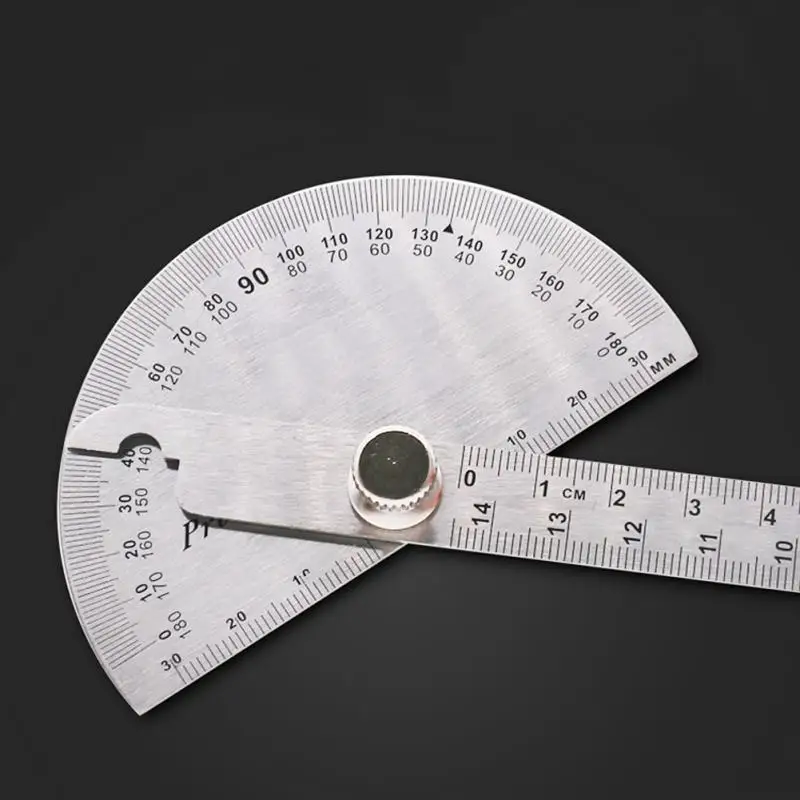

фото:угломер универсальный

Область применения включает в себя такие сферы как:

Строительная, где их используют для проектных и монтажно-разметочных работ;

Плотничество и столярство;
Топография;
Слесарные работы;
Станкостроение;
Горная сфера – для получения вертикальных и горизонтальных углов;
Инженерные – отличаются высокой точностью измерения

В большинстве случаев измерение происходит путем непосредственного контакта с деталью, когда транспортир угломер ставится на поверхность. Помимо этого есть также оптический метод измерения и современные устройства, которые применяют лазер для считывания данных. Для современных угломеров по-прежнему остается актуальным ГОСТ 5378-88, который описывает несколько типов устройств, как с дополнительными приспособлениями, так и без них.

Преимущество такого прибора как угломер 2УМ и других моделей состоит в том, что они могут легко применяться во многих рабочих сферах. Надежное изготовление из инструментальной стали, а также наличие специального футляра для переноски и хранения позволяет сохранить срок службы на долгое время. Многие из устройств работают десятилетиями. Для всех механических изделий практически не имеет значения срок изготовления, так как при правильном хранении они вполне нормально работают без возникновения проблем.

Но за ними требуется специальный уход, так как движущиеся части нужно смазывать, уберегать их от тряски и других вибраций. Если с устройством происходит поломка, то отремонтировать самостоятельно будет очень сложно, так ка в свободном доступе деталей нет. Стоимость некоторых сверхточных устройство может оказаться достаточно высокой, но с другой стороны, всегда есть альтернатива бюджетных вариантов.

Разновидности и особенности конструкции

Угломер тип 2 2 является далеко не единственным представителем в своем роде, так как разнообразие универсальных разновидностей очень большое. Классифицировать их можно по нескольким признакам:

Вид измерения – сюда входит механический и цифровой;
В механических может отсутствовать или присутствовать нониус;
Ширина диапазона измерения угла, а также его фиксация;
Размеры;
Величина погрешности и класс точности

На современном рынке встречаются также комбинированные модели. Таким образом, классификация очень широка и многие факторы зависят от того, для чего больше предназначается устройство. Ведь для той же инженерной сферы обязательным условием является минимальная погрешность и максимальная точность получаемых данных. Тем не менее, он также относится к универсальному типу.

Большинство моделей изготавливается из инструментальной стали, которая помогает легко переносить все тяготы работы в самых различных условиях. Но некоторые простые бюджетные модели изготавливают из пластика или древесины. Как правило, они не отличаются высокой точностью показаний и применяются для частного использования. Шкала угломера является обязательной для всех приборов, кроме фиксированных. Отклонение угла замеряется при помощи специальной закрепленной движущейся линейки. На ней может быть нанесена шкала нониуса для получения данных о десятых долях угла. Некоторые модели снабжены дополнительным упором, который помогает лучше зафиксировать деталь. Большинство моделей имеет форму транспортира, но встречаются также и линейные, как заломленные углы.

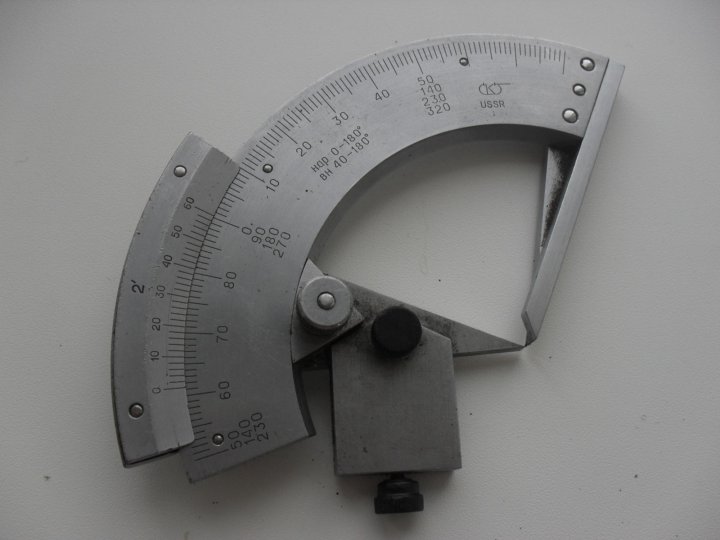

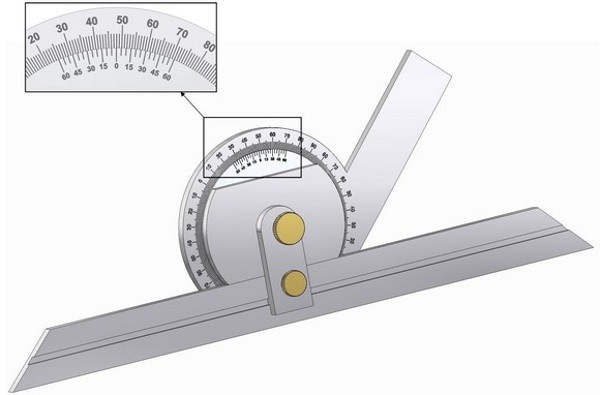

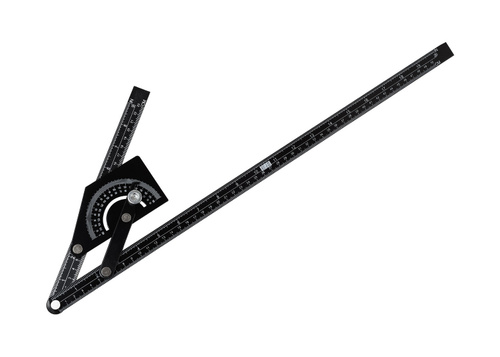

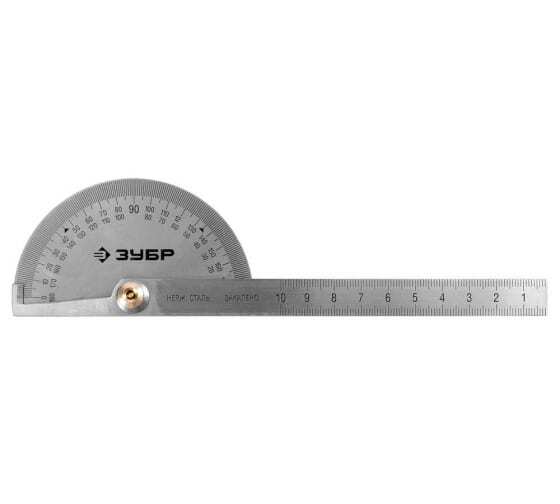

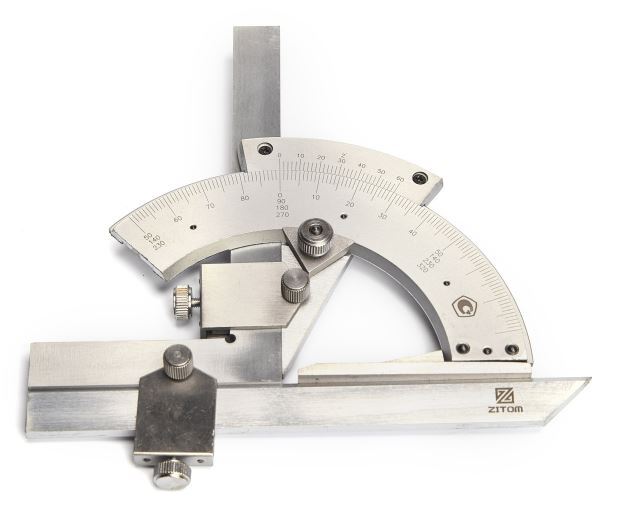

фото:устройство угломера универсального

Технические характеристики

Угломер 2УМ и 5УМ имеют следующие характеристики

Параметры	2УМ	5УМ
Пределы измерения углов	0-180°	0-180°
Значение отсчета по нониусу	2′	5′
Габаритные размеры, мм, не более	140x126x18	140x126x18

Модель 4УМ, которая является более распространенной, благодаря своей относительно низкой стоимости, обладает следующим рядом параметров.

Параметры	4УМ
Пределы измерения углов	0-180°
Значение отсчета по нониусу	10′
Предел допускаемой погрешности угломера	± 10′
Масса, кг, не более	0,2
Габаритные размеры, мм, не более	140x126x18

Остальные модели встречаются не так уж часто и зачастую относятся к бюджетным версиям, которые в профессиональной сфере не применяются, так как серьезным устройство можно считать с погрешность максимум в 10 минут и изготовленное из инструментальной стали.

Как пользоваться универсальным угломером – принцип проведения измерений

По сути, все измерительные приборы легки в использовании, если вы ими пользовались хотя бы раз. Но если вы не знаете, как работать угломером, то здесь нужно определиться с типом прибора и выучить основы по его эксплуатации. Проще всего работа угломером происходит с теми, которые работают по принципу непосредственного контакта с измеряемой поверхностью. Тогда достаточно приложить горизонтальную плоскость низа устройства согласно линии отсчета нуля. Потом нужно передвигать линейку на нужное расстояние, которое и покажет абсолютную величину.

Более сложно происходит дело с оптическими устройствами. Измерение угломером в таком случае требует дополнительной надежной фиксации, так как здесь нет возможности все надежно установить на измеряемой поверхности. При наличии шкалы нониуса можно вычислить дополнительные десятые доли углов. Использовать можно только поверенные приборы, так как иначе показания будут не точными и будет большая погрешность. Комбинированные модели являются самыми сложными в применении, но и самыми универсальными из всех производимых.

Требуется дешевая доставка из китая? Любые грузы качество и аккуратно в любом месте.

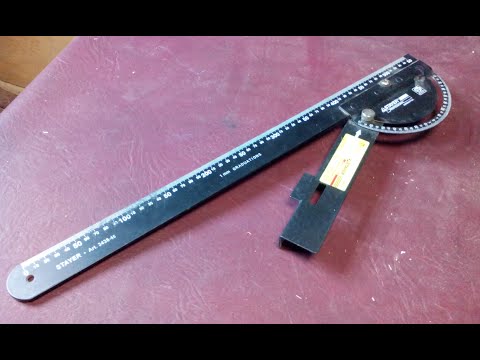

Угломер универсальный механический:Видео

Нутромер индикаторный НИ 50-100
Микрометр МК 25-50
Нутромер электронный

Поделитесь информацией с друзьями в социальных сетях

6 из 6. Оценок: 556.

Угломер: виды, характеристики и применение

Содержание:
Угломер: разновидности и особенности их конструкций
Различия угломера по типу устройства и принципу измерения
Как пользоваться угломером: принцип проведения измерений

В современном строительстве достаточно большое внимание уделяется так называемой геометрии пространства – в помещении все должно быть идеально ровно! Объясняется это тем, что большинство предметов интерьера для своей установки требует ровных стен и углов. Взять, к примеру, угловую ванну – что произойдет, если плиточник-облицовщик не выдержит угол в этом помещении 90˚? Зазор между стеной и ванной гарантирован, а маскировать его – это дополнительная трата времени и денег. В этой статье вместе с сайтом stroisovety.org мы подробно разберемся с таким инструментом, как угломер, ознакомимся с его разновидностями и научимся им пользоваться, ведь именно этот инструмент позволяет контролировать правильность углов в пределах необходимого значения.

Как выбрать угломер

Угломер: разновидности и особенности их конструкций

Все угломеры, которые так или иначе используются в современном мире, можно разделить по назначению на семь видов. Каждый из них имеет свою, сугубо индивидуальную специализацию и, соответственно, особую конструкцию.

Угломер строительный. Применяется для производства монтажных, разметочных или проектных работ. Они могут различаться по габаритам и способу измерения углов – для проведения так называемых полевых работ, связанных с разметкой местности и закладкой фундамента, в большинстве случаев используется инженерный угломер под названием «тахеометр» (это разновидность оптических устройств), а для монтажа небольших конструкций применяется реечное устройство с измерительной шкалой. Основным отличием строительного угломера является длина обеих измерительных реек – как правило, она составляет не менее 0,5м.

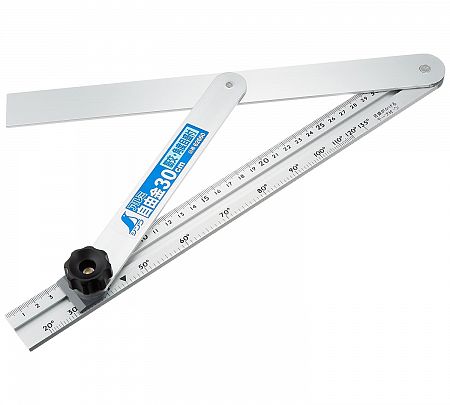

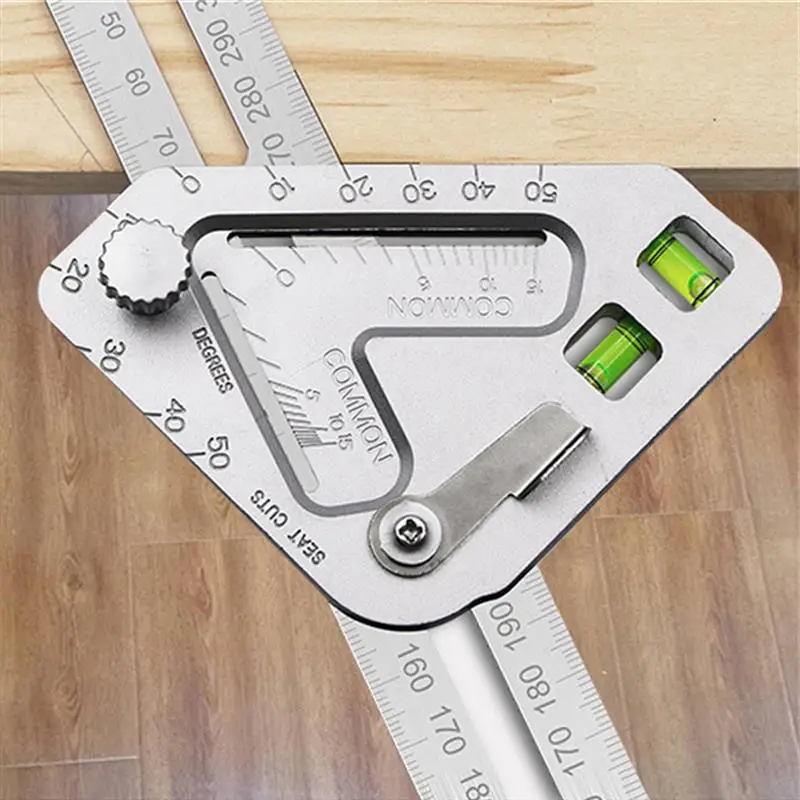

Угломер строительный фото
Слесарный угломер – его используют для производства тонких работ, отличающихся высокой точностью.

Плотницкий угломер. Сугубо приблизительное устройство, предназначенное для работы с деревом.
Горный угломер – используется маркшейдерами для измерения углов между удаленными на большое расстояние предметами на местности.
Астрономический угломер – его название говорит само за себя. Его точность остается вне конкуренции.
Мореходный угломер – используется для определения широты на морских и океанических просторах.
Артиллерийский угломер – монтируется на оружие и позволяет производить его точное наведение на цель.

И это только основные виды угломера, наиболее часто встречающиеся в нашем мире. Кроме них существует и масса других, менее используемых, но в тоже время незаменимых в своей области подобных приборов.

Виды угломера

Различия угломера по типу устройства и принципу измерения

По своей конструкции и принципу производимых измерений все существующие угломеры можно разделить на шесть видов – это электронный угломер, лазерный, оптический, маятниковый, механический и угломер фиксированных углов. Рассмотрим их немного подробнее.

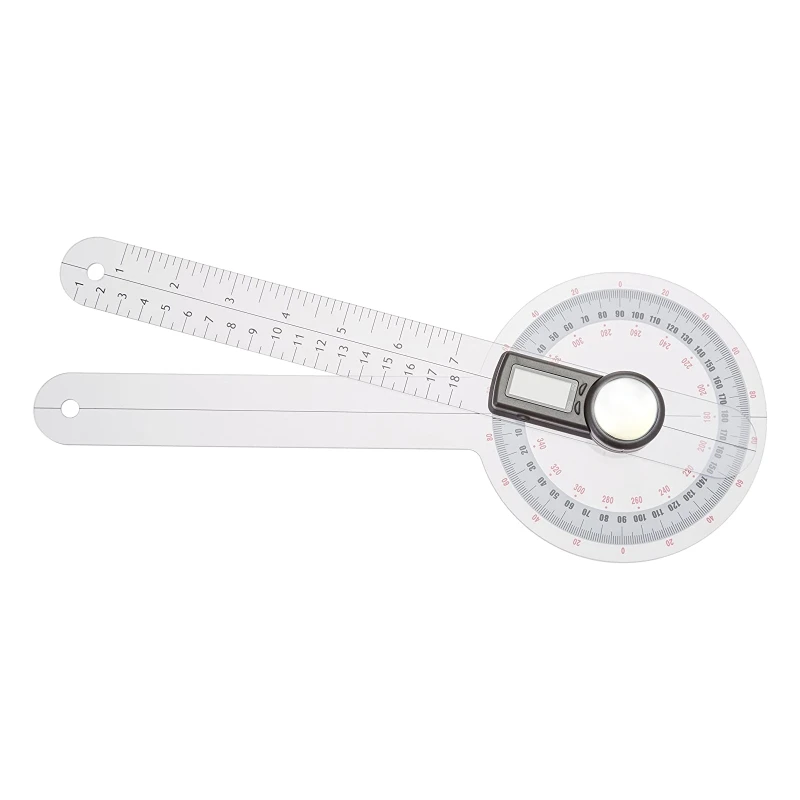

Электронный угломер. Его еще называют цифровой угломер – принцип работы этого инструмента основан на действии полупроводников. Отличить такой угломер от всех других можно по наличию электронного табло, на которое выводятся результаты измерений. Это достаточно точный инструмент, который можно использовать для монтажа ответственных конструкций.
Лазерный угломер. Имеет достаточно большое количество всевозможных конструкций, но все они работают по одному и тому же принципу – устройство излучает два луча, направляемые на две различные точки. Измерения угла могут производиться либо визуально, либо электронным способом. Недостатком этого современного угломера является проблема при работе в дневное время – луч лазера достаточно сложно уловить взглядом при ярком освещении. Исправить такое положение дел можно с помощью специальных приемников, которые сигнализируют о точном наведении луча в необходимую точку.
Лазерный угломер фото
Оптические угломеры. Отличить их можно по наличию так называемого «глаза» – оптической линзе, используемой для проведения измерений. Ярким представителем подобных угломеров является тахеометр.
Маятниковые угломеры. Получили широкое распространение в сфере инструментального производства, но и в строительстве для них имеется своя ниша – они с легкостью определяют угол отклонения того или иного элемента конструкции от уровня горизонта. Их принцип действия основан на работе маятника или, как его еще называют, гироскопа, который постоянно занимает свое место в соответствии с земным притяжением. По сути, шкала такого угломера остается неподвижной, а перемещается только стрелка, установленная на противоположном конце маятника.
Маятниковый угломер фото
Механические угломеры. Подразделяются на два вида – простые и угломеры с нониусом. Этот инструмент относится к классу контактных – для измерения угловых значений требуется плотный контакт с двумя поверхностями измеряемого угла.
Угломеры фиксированных углов. Это узкоспециализированный инструмент, позволяющий измерить угол определенной величины – с его помощью вы можете проконтролировать, к примеру, угол 90 или 30˚. Его в большей степени можно назвать шаблоном, чем измерительным инструментом.

Кроме вышеперечисленных разновидностей угломеров, существует и так называемый универсальный угломер – он предназначен для будничного контроля выполнения работ и особой точностью не отличается. И среди универсального инструмента этого типа достаточно часто можно встретить комбинированные разновидности, которые сочетают в себе несколько способов измерения углов – довольно распространенными конструкциями этого типа являются лазерно-механические угломеры или электронные. Последние можно совместить практически со всеми видами угломеров.

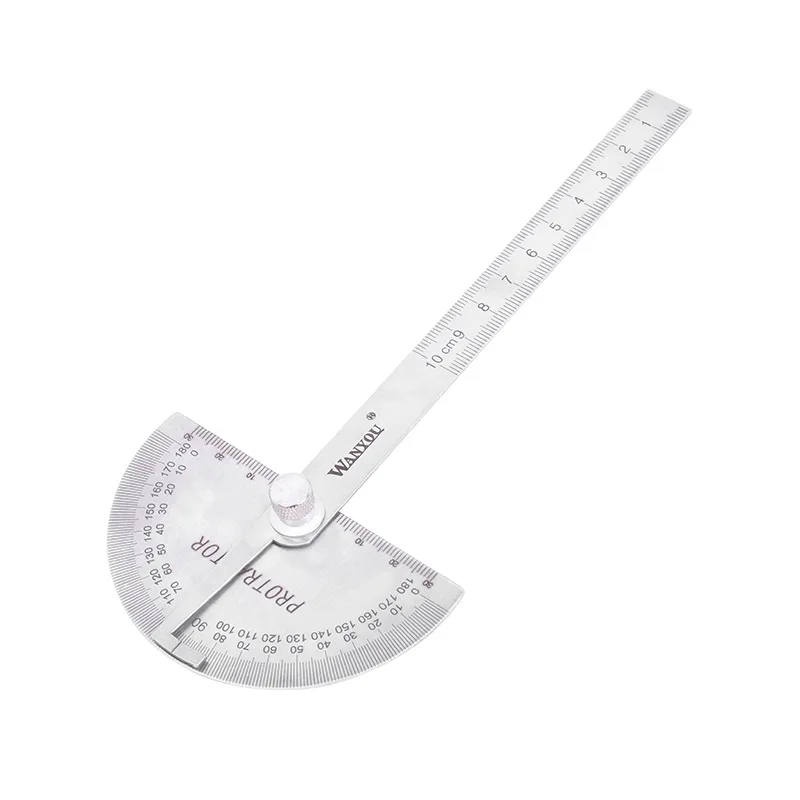

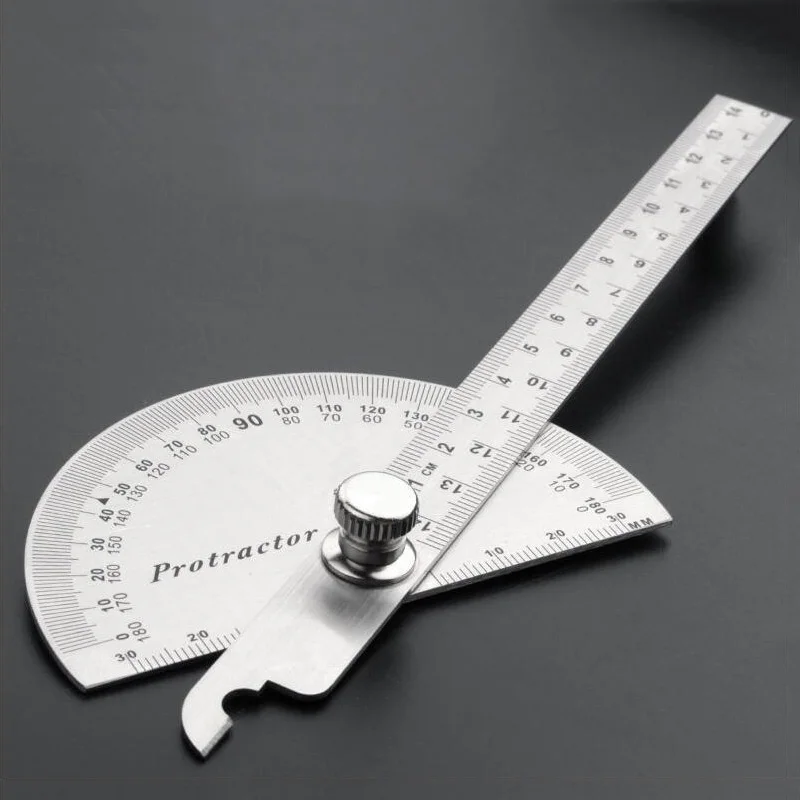

Универсальный угломер фото

Как пользоваться угломером: принцип проведения измерений

Измерение углов имеет бесхитростный принцип, особенно если речь идет о современных устройствах, напичканных электроникой. Если говорить о них, то все, что понадобится для измерения углов, это установить рейки инструмента в нужном положении или навести его лучи в необходимые точки. Дальше дело за электроникой – именно она выполняет все необходимые вычисления.

Другое дело механические, оптические и тому подобные угломеры – здесь придется учиться выполнять расчеты и пользоваться измерительной шкалой. Как правило, особую трудность вызывает угломер со шкалой нониуса. На самом деле, если разобраться, то сложного в таких измерениях нет ничего. Устанавливаем направляющие угломера в нужном положении и движемся взглядом по обычной шкале, пока не упремся в ноль на нониусе – так мы получим градусы угла. Чтобы вычислить угол до минут, движемся от нуля нониуса до тех пор, пока не найдем деление, четко совпадающее с делением основной шкалы – эта цифра и покажет искомое количество минут.

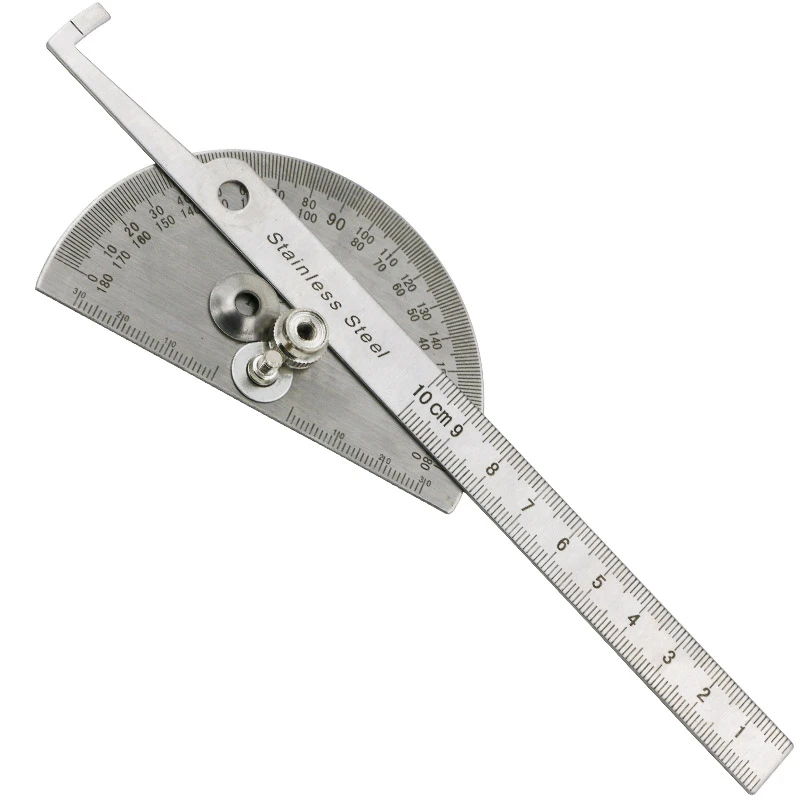

Как пользоваться угломером фото

Не намного сложнее производятся измерения и с помощью оптического угломера – две части инструмента устанавливаются в необходимое положение, после чего, глядя на шкалу в подвижную оптику, вычисляется измеряемый угол.

Как ни крути, а угломер в строительстве является отнюдь не бесполезным инструментом – если разбираться с областью его применения, то можно выяснить, что он станет незаменимым помощником и плиточникам, и гипсокартонщикам, и кровельщикам, и каменщикам, и многим другим мастерам, чья работа связана с построением плоскостей. Именно по этим причинам существует огромное количество угломеров разного назначения.

Автор статьи Александр Куликов

разновидности инструмента, как его выбрать и как пользоваться — Портал о строительстве, ремонте и дизайне

Содержание

1 Угломер: разновидности и особенности их конструкций
2 Различия угломера по типу устройства и принципу измерения
3 Как пользоваться угломером: принцип проведения измерений

Как выбрать угломер

Угломер: разновидности и особенности их конструкций

Угломер строительный. Применяется для производства монтажных, разметочных или проектных работ. Они могут различаться по габаритам и способу измерения углов – для проведения так называемых полевых работ, связанных с разметкой местности и закладкой фундамента, в большинстве случаев используется инженерный угломер под названием «тахеометр» (это разновидность оптических устройств), а для монтажа небольших конструкций применяется реечное устройство с измерительной шкалой.

Основным отличием строительного угломера является длина обеих измерительных реек – как правило, она составляет не менее 0,5м.

Угломер строительный фото

Слесарный угломер – его используют для производства тонких работ, отличающихся высокой точностью.

Плотницкий угломер. Сугубо приблизительное устройство, предназначенное для работы с деревом.

Горный угломер – используется маркшейдерами для измерения углов между удаленными на большое расстояние предметами на местности.

Астрономический угломер – его название говорит само за себя. Его точность остается вне конкуренции.

Мореходный угломер – используется для определения широты на морских и океанических просторах.

Артиллерийский угломер – монтируется на оружие и позволяет производить его точное наведение на цель.

Виды угломера

Различия угломера по типу устройства и принципу измерения

Электронный угломер. Его еще называют цифровой угломер – принцип работы этого инструмента основан на действии полупроводников. Отличить такой угломер от всех других можно по наличию электронного табло, на которое выводятся результаты измерений. Это достаточно точный инструмент, который можно использовать для монтажа ответственных конструкций.

Лазерный угломер. Имеет достаточно большое количество всевозможных конструкций, но все они работают по одному и тому же принципу – устройство излучает два луча, направляемые на две различные точки. Измерения угла могут производиться либо визуально, либо электронным способом. Недостатком этого современного угломера является проблема при работе в дневное время – луч лазера достаточно сложно уловить взглядом при ярком освещении.

Исправить такое положение дел можно с помощью специальных приемников, которые сигнализируют о точном наведении луча в необходимую точку.

Лазерный угломер фото

Оптические угломеры. Отличить их можно по наличию так называемого «глаза» – оптической линзе, используемой для проведения измерений. Ярким представителем подобных угломеров является тахеометр.

Маятниковые угломеры. Получили широкое распространение в сфере инструментального производства, но и в строительстве для них имеется своя ниша – они с легкостью определяют угол отклонения того или иного элемента конструкции от уровня горизонта. Их принцип действия основан на работе маятника или, как его еще называют, гироскопа, который постоянно занимает свое место в соответствии с земным притяжением. По сути, шкала такого угломера остается неподвижной, а перемещается только стрелка, установленная на противоположном конце маятника.

Маятниковый угломер фото

Механические угломеры. Подразделяются на два вида – простые и угломеры с нониусом.

Этот инструмент относится к классу контактных – для измерения угловых значений требуется плотный контакт с двумя поверхностями измеряемого угла.

Угломеры фиксированных углов. Это узкоспециализированный инструмент, позволяющий измерить угол определенной величины – с его помощью вы можете проконтролировать, к примеру, угол 90 или 30˚. Его в большей степени можно назвать шаблоном, чем измерительным инструментом.

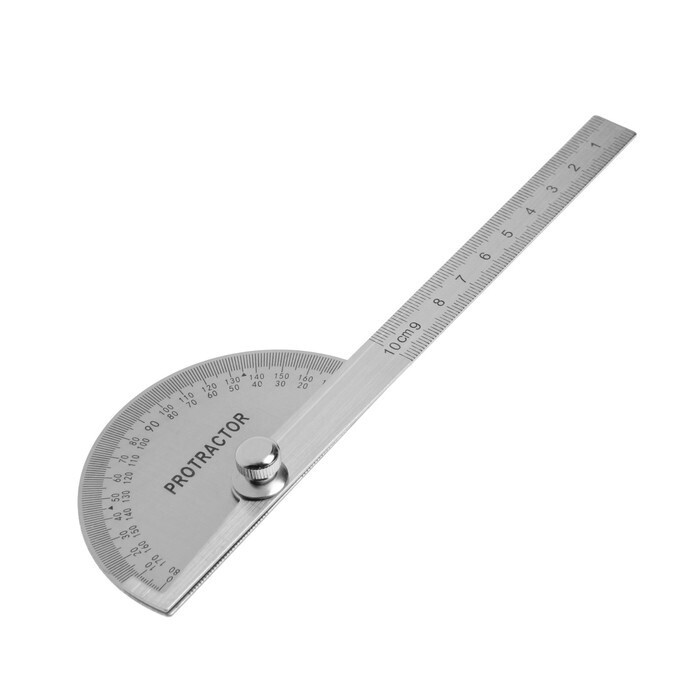

Универсальный угломер фото

Как пользоваться угломером: принцип проведения измерений

Как пользоваться угломером фото
