Угломер как выглядит – Назначение и как измерять угломером

alexxlab | 24.11.2019 | 0 | Разное

Содержание

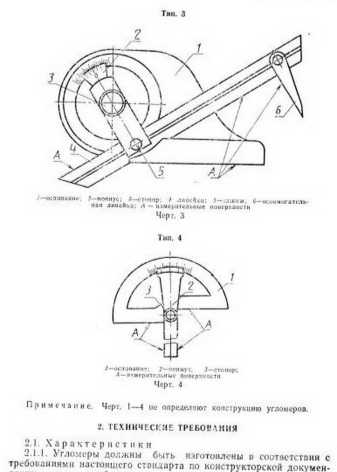

как пользоваться универсальным уклономером? ГОСТ и другие технические условия, особенности строительных и маятниковых, оптических и складных типов угломеров

Сегодня в строительных магазинах можно встретить огромное количество всевозможных измерительных инструментов, которые используются при проведении ремонтно-строительных работ. В качестве примера можно назвать угломер (уклономер), который позволяет измерить угол наклона, а также некоторые другие параметры. Этот прибор отличает широчайшая сфера применения, о которой мы поговорим в нашей статье.

Устройство

Простейший угломер был изобретён довольно-таки давно. Вместе с линейкой этот прибор считается одним из древнейших в мире. Археологи полагают, что впервые его начали использовать еще в Вавилоне и Древнем Египте, так как возведение столь массивных сооружений, как пирамиды, без уклономера попросту нереально.

Конструкционные особенности этого измерительного приспособления за прошедшие тысячелетия почти не изменилась, хотя в наше время для их производства применяются другие материалы. Соответственно, и сфера использования угломеров сегодня намного шире.

Угломер представляет собой точный прибор, который необходим для проведения определения величины углов между двумя поверхностями, а также их уклона относительно линии горизонта. Данные измерения рассчитываются в градусах. Уклономеры походят на столярные уголки, но в то же время они могут не только определять прямой угол, но еще и регулируются. Элементарная схема механического угломера представляет собой две пластины, так называемые линейки, которые крепятся с одной стороны и закрепляются при помощи оси — она позволяет изменять угол между ними. На внешней стороне предусмотрена шкала с делениями, определенная в градусах. Уклономеры изготавливаются в точном соответствии с требованиями ГОСТ 5378-88.

Сферы применения

В продаже можно встретить широкий ассортимент самых разных видов этого измерительного инструмента в зависимости от сферы его применения. Именно назначение уклономеров ложится в основу их классификации. Так, современные модели инструмента включают следующие разновидности прибора.

  • Строительные. Угломеры данной категории применяются для проведения монтажных и разного рода разметочных работ. Строительный прибор считается наиболее востребованным, он необходим для контроля наклона стен фундамента, а также некоторых иных конструкций. Подобные устройства, как правило, весьма габаритны — размер каждого элемента не меньше полуметра. Строительный прибор часто используют при составлении схем, проектировании зданий и сооружений.
  • Столярный. Инструмент оптимален для всевозможных работ с заготовками из древесины.
  • Горный. Применяется для осуществления маркшейдерских съемок. Эти измерительные приборы, в отличие от всех остальных моделей уклономера, не используются при контакте с изучаемыми основаниями. При помощи данного инструмента можно вычислить на удалении расположение вертикальных и горизонтальных углов во внутренних пространствах горных шахт и местах рудных разработок. Подобное приспособление относится к молоточней категории, сегодня почти не применяется — с созданием электронного оборудования необходимость в горных уклономерах отпала.
  • Слесарный. Такие модели характеризуются повышенной точностью, чаще всего они компактны, но при этом характеризуются очень чувствительной регулировкой, благодаря чему можно проводить расчеты с вычислением долей градуса. Это актуально в ситуациях, когда минимальные отклонения от стандарта не допускаются.
  • Плотницкий. Имеет невысокую точность определения угла. Этот инструмент нашел свое применение в деревообрабатывающей отрасли, когда соблюдение наклона до десятых долей градуса не играет абсолютно никакой роли для плотника.
  • Учебный. Приборы пользуются популярностью у школьников, они необходимы им для всевозможных математических заданий.
  • Артиллерийский. Сверхточная разновидность уклономеров, которая нужна для сборки орудий.
  • Астрономический. Признан наиболее точным, необходим для расчета угла между поверхностью земли и небесными телами на небосводе, позволяет рассчитать траекторию их передвижения и скорость. Подобные приспособления очень часто входят в состав телескопического оборудования, благодаря чему диапазон их возможностей существенно расширяется.

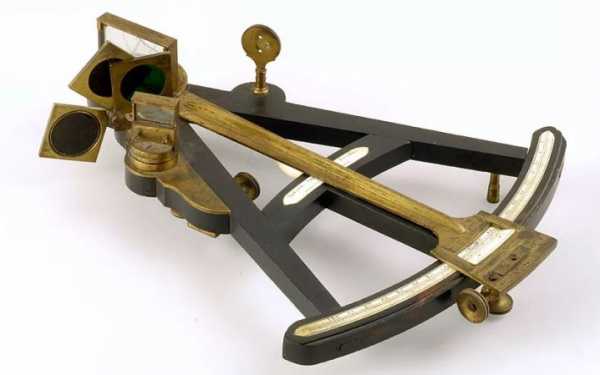

  • Мореходный. Такой угломер функционирует исходя из положения, что солнце, а также луна и другие небесные светила в каждый конкретный день и час размещаются над горизонтом под определенным углом по отношению к географической широте. Имея под рукой данные измерения и схему, исследователь может вычислить широту, на которой он пребывает. В прошлом это приспособление повсеместно использовалось мореплавателями, однако, в связи с активным развитием современных спутниковых технологий его использование ушло на второй план.

Невзирая на это, подобные угломеры можно найти на большинстве судов — приборы незаменимы в случае непредвиденного отказа основного электронного оборудования.

  • Универсальный. Данная категория конструкций может быть задействована для вычисления углов при проведении работ самой разной направленности, к примеру, для заточки ножей и затяжки болтов.

Кроме того, угломеры востребованы при выполнении ландшафтных работ, а угломер-транспортир нашел свое применение в топографии. Он отлично проявляет себя при работе с картами, однако, его точность является относительной. В зависимости от особенностей конструкции, встречаются складные и портативные модели уклономеров.

Разновидности

В соответствии с механизмом работы выделяют несколько типов угломеров.

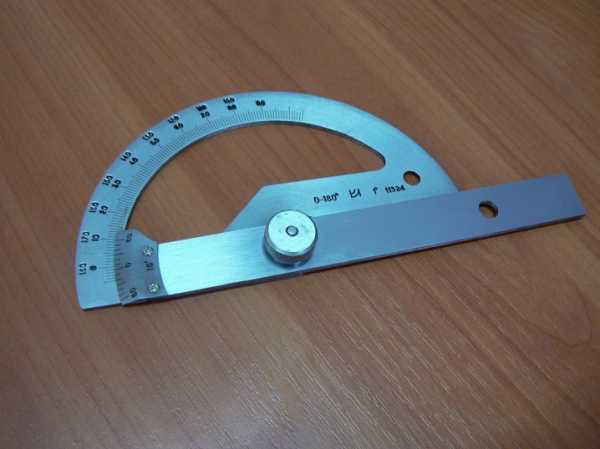

  • Механический. Самый простой вариант конструкции, в данном случае оба элемента прибора прикладываются к тем поверхностям, угол между которыми требуется рассчитать. На приборе предусмотрена шкала, которая позволяет с максимальной точностью определить величину угла между сторонами.
  • Маятниковый. Визуально этот инструмент скорее напоминает механические стрелочные часы, при этом на круглый циферблат наносятся специальная разметка, а стрелка определяет угол наклона одной из поверхностей.
  • Оптический. Этот инструмент обычно имеет диапазон проведения измерения до 360 градусов, относится к сверхточным, показывает наклон в долях градуса. Зачастую бывает довольно трудно определить, на какое именно значение показывает стрелка у таких угломеров, поэтому в комплект входит лупа.
  • Лазерный. Схема угломера предусматривает пару лазерных лучей, они направляются на измеряемые поверхности, при этом угол между ними можно определить визуально или при помощи специального электронного дисплея, встроенного в некоторые устройства. Лазерный инструмент эффективно работает по ночам, а также в затемненных пространствах, в свете дня отметок почти не видно.

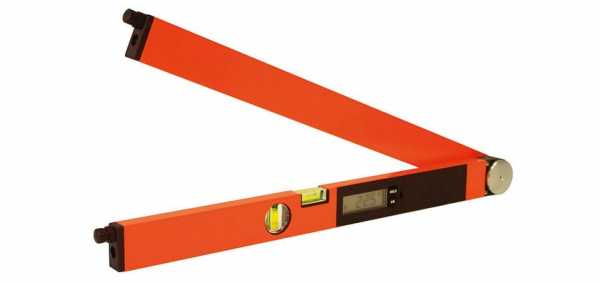

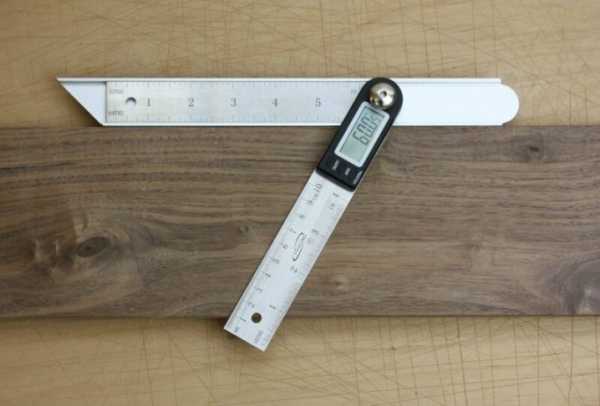

  • Цифровой. Электронный уклономер по своему принципу действия схож с механическим, единственное отличие состоит в том, что у них предусмотрен ЖК-дисплей, выполняющий функции циферблата, именно туда выводятся измеряемые показатели. Это приспособление относят к категории высокоточных, оно позволяет определить угол наклона с десятыми долями градусов.

Обзор лучших моделей

Наибольшим спросом пользуются угломеры следующих торговых марок.

  • Цифровой уровень ADA Pro-Digit RUMB. Инструмент используется для выравнивания торцовочных плит, а также монтажа подвесных потолков и проведения всевозможных монтажных и строительных работ. Корпус изготавливается из высокопрочного пластика, оптимальный температурный диапазон применения инструмента составляет 0-40 градусов.

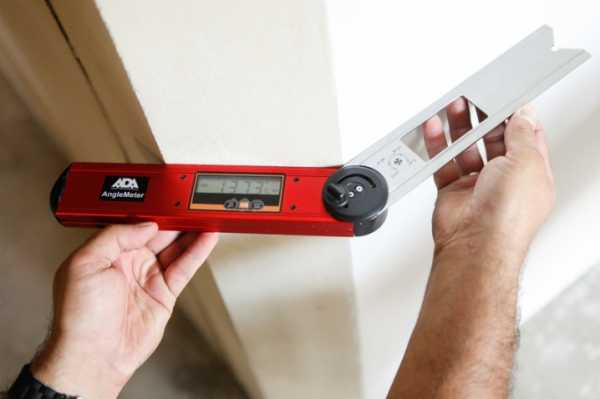

  • ADA AngleRuler 20. Угломер имеет встроенный электронный датчик угла, параметры которого отображаются на жидкокристаллическом мониторе. Температурный диапазон использования – от 0 до 60 градусов, рабочий диапазон – от 0 до 360 градусов, точность измерения — 0,3 градуса.
  • Угломер Mr. Logo. Универсальный прибор необходим для проведения измерений внешних и внутренних углов в диапазоне от 0 до 180 градусов. Корпус изготовлен из пластика, оптимален для использования в труднодоступных местах.
  • Квадрант FIT.

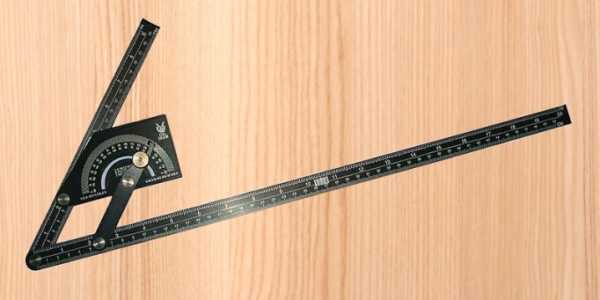

    Эта модель отличается удлиненными направляющими и шкалой, оптимальной для раскроя больших плит. Используется для проведения определения углов в диапазоне 0-180 градусов.
  • Хороших отзывов потребителей также удостоилась продукция марок «Зубр» и Bosch.

Как выбрать?

При выборе подходяще модели уклономера особое внимание необходимо обратить на материал. Если прибор металлический, легкоплавкий — не надо брать такой инструмент, так как уже в ближайшее время он деформируется, а точность вычислений окажется нарушенной. Особое внимание обратите на цену. Стоимость уклономеров напрямую зависит не только от основных особенностей конструкции прибора, но и от точности измерения, соответственно, чем ниже погрешность, тем выше будут затраты на производство. Имейте в виду, что у ассортимента с низкой стоимостью шкала, как правило, наносится краской, по мере использования она начинает выцветать и отслаиваться. После этого будет довольно сложно определить, сколько именно делений показывает угломер.

Для малоэтажного строительства либо столярного дела можно обойтись приборами из низкого ценового сегмента, а для изготовления более точных деталей требуется дорогостоящие точное оборудование.

Как пользоваться?

Лишь при грамотном использовании устройства вы можете рассчитывать на то, что показатели будут максимально точными. Меньше всего проблем с использованием лазерного инструмента, его достаточно разместить в нужном месте, подключить и подождать некоторое время для полного считывания информации. Эксплуатация механических приспособлений приблизительно выглядит следующим образом: инструмент прикладывается к измеряемой поверхности так, чтобы линейка и корпус должны прилегали максимально плотно, затем по основной шкале определяется наклон.

При использовании оптического инструмента линейка перемещается таким образом, чтобы образовывать угол по отношению к подвижному элементу. Такой угломер имеет кольцо для фиксации, оно должно устанавливаться на основании максимально прочно, иначе его смещение приведет к погрешностям измерения. Любые угломеры, будь то магнитные или механические, нуждаются в осторожном и бережном обращении, механическое повреждение влечет нарушения точности определения наклона.

Обратите внимание на то, что время от времени необходимо проводить калибровку оборудования. При использовании любых уклономеров следует соблюдать правила техники безопасности. Так, не допускается проведение измерений со случайных ненадежных опор, из опасных зон, а также свесившись с края высотной конструкции.

О том, как правильно пользоваться угломером, смотрите в следующем видео.

stroy-podskazka.ru

Как пользоваться универсальным угломером | Как измерять углы

Угломерами называют специализированные приборы для измерения углов с высокой точностью. Они широко используются при проведении строительных, инженерных, слесарных, ремонтных и прочих, в том числе узкоспециализированных работ.

Например, угломер для затяжки болтов нужен для установки точного угла затяжки крепежных элементов и обеспечения максимальной герметичности соединений. Квадранты используются в астрономии и при ведении артиллерийского огня. Строительные модели применяются во время проектных, разметочных и монтажных работ. Кстати, интересный факт: более распространенное название прибора для высокоточной затяжки болтов — лимб, а квадрантом также называют четверть круга.

Прежде чем выяснять, как измерять угол этим прибором, стоит разобраться в его типах и особенностях конструкции. Например, работа устройства с нониусом отличается от работы электронных устройств.

Виды угломеров

По особенностям конструкции и принципу работы модели приборов можно разделить:

  • на электронные, они же цифровые. Эти устройства точные, работать с ними очень легко. На лицевой части прибора расположен дисплей, на котором отображаются показания. Также такие устройства могут иметь дополнительные функции;
  • лазерные. Такие устройства вместо подвижной механической части используют направление луча на нужную точку. Минус такого оборудования — лазерный указатель сложно увидеть невооруженным глазом. Для этого используются дополнительные приемники, обеспечивающие точное наведение на цель;
  • маятниковые. Такие приборы предназначены для точных измерений в инструментальном производстве. Во время работы шкала остается неподвижной, перемещается стрелка, которая устанавливается на противовес;
  • оптические. Яркий представитель таких угломеров — тахеометр. Отличить подобные приборы можно по так называемому «глазку» — оптической линзе, которая используется при проведении измерений;
  • механические. Модели с нониусом более точны, но требуют понимания принципа и особенностей работы;
  • шаблоны. Представляют собой изделия с фиксированными углами. Они используются для настройки других инструментов и быстрого проведения стандартных измерений. Шаблоны бывают на 30, 45, 90 и более градусов.

Как измерять угломером в зависимости от его типа?

Рассмотрим самые распространенные и эксплуатируемые виды приборов, с которыми пользователь столкнется в 95 % случаев.

  • Электронные. Автоматизированные приборы самые простые и удобные в применении. Для их эксплуатации не понадобятся особые знания или навыки — справится даже новичок. Для проведения измерений достаточно расположить прибор под исследуемым углом, и результат сразу появится на дисплее. В зависимости от модели приборы имеют ряд дополнительных функций (например, запоминание угла или передачу значений на ПК).
  • С нониусом. Прибор устанавливают на плоскости так, чтобы искомый угол совпадал с корпусом и линейкой инструмента. Отсчитываются деления по основной шкале до тех пор, пока не будет достигнут уровень нуля на нониусе. Таким образом находят градусы. Далее продвигаются уже по шкале самого нониуса, пока не дойдут до деления, совпадающего с делением основной шкалы и продлевающего его в одну прямую линию. Таким образом определяются угловые минуты. В зависимости от класса точности оборудования значения шкал могут различаться, так что перед работой стоит изучить паспорт инструмента.
  • Оптические. Передвижную линейку прибора перемещают так, чтобы совместно с основанием они образовали искомый угол. После этого фиксируется зажимное кольцо устройства, что гарантирует точность измерения и неизменность положения его составляющих. Положения лупы и диска этого механизма зависят от положения подвижной линейки. Они являются своеобразным индикатором искомого значения. При помощи лупы наблюдают отметку на диске и соотносят ее с отметкой на пластине, вычисляя таким образом показание прибора.

Эффективное обращение с нониусными и оптическими инструментами требует от пользователя понимания их принципа действия и нарабатываемых профессиональных навыков.

pkgto.ru

Виды угломеров


В архитектуре и строительстве, вне зависимости от эпохи, всегда огромное внимание уделялось и продолжает уделяться до геометральности пространства - всё должно быть ровно и аккуратно. Причина этому – подавляющее большинство мебели и другого содержимого интерьера, для установки которых необходимы идеально ровные стены и углы. Например, погрешности при установке угловой ванны могут стать основанием для образования зазоров между стеной и устанавливаемым предметом, из-за чего впоследствии придется его какими-либо способами маскировать, но, в любом случае, это дополнительные издержки, ведь будет потеряно как время, так и деньги. Именно для избегания подобных ситуаций и существует угломер, речь о котором и пойдет в данной статье, а также о его разновидностях, отличиях в конструкции и принципе работы от аналогов. О том, как выбрать нужный Вам инструмент и максимально эффективно им воспользоваться, читайте в нашем материале.

Разновидности

Абсолютно все угломеры, тем или иным способом используемые в настоящее время, можно распределить по семи группам, и каждой группе будет присуща собственная, строго персональная специализация, что, в свою очередь, объясняет и специфическую конструкцию.

  • Строительные угломеры. Используются для выполнения монтажных, разметочных, а также проектных работ. Строительные угломеры, в свою очередь, отличаются друг от друга по размерам и методу измерения углов. Например, для выполнения работ за пределами помещения, на улице (будь то разметка местности или для возведения фундамента), по большей части, применяется «тахеометр» (угломер, используемый в инженерии), а для установки малогабаритных конструкций используется реечный прибор, обладающий измерительной шкалой. Главное отличие строительного угломера – метраж мерных реек. В основном, их длина насчитывает более половины метра.
  • Слесарные угломеры. Подобные инструменты используются для выполнения наиболее точных работ, которые требуют максимальной тщательности и педантичности.
  • Плотницкие угломеры. Отличаются своей приблизительностью, предназначены для выполнения работ, связанных с деревом.
  • Горные угломеры. Используются в работе маркшейдеров, которые с их помощью измеряют углы между предметами, удаленными друг от друга на значительное расстояние на местности.
  • Астрономические угломеры. Обладают наивысшей точностью среди любых аналогов, здесь название говорит само за себя.
  • Мореходные угломеры. С их помощью определяются широты на водном пространстве моря или океана.
  • Артиллерийские угломеры. Устанавливаются на оружие, чтобы обеспечить максимально безошибочное наведение его на мишень.
Это далеко не все типы и разновидности угломеров, которые можно встретить в современном мире, здесь перечислены только самые основные. Существует еще большое количество других, гораздо реже используемых, но, тем не менее, абсолютно незаменимых в своей области инструментов.

Различия в конструкции и методах измерения

По таким параметрам, как конструкция, масштаб необходимых измерений (на местности или в помещении, на значительные расстояния или наоборот), принцип измерения и др., весь спектр имеющихся у человечества угломеров можно разделить на шесть основных видов, речь о которых пойдет ниже:

  • Электронный или, иначе говоря, цифровой угломер. В таких угломерах главной вычислительной единицей являются полупроводники. Выделяются электронные угломеры по цифровому дисплею, отображающем все проводимые замеры. Благодаря небольшой погрешности данного прибора, его рекомендуется использовать при установке капитальных сооружений.
  • Лазерный. Несмотря на огромную вариативность внешнего исполнения подобных угломеров, технология работы у них общая. Она заключается в использовании двух оптических лучей, которые единовременно устремляются на две какие-либо точки. Диагностирование градуса угла может быть произведено как вручную (визуальным способом), так и автоматически (электронным). Несмотря на использование передовых лазерных технологий, у данного типа инструмента есть один существенный недостаток – при интенсивном дневном освещении лучи становятся менее заметными, то же самое относится и к цвету поверхностей – на темных поверхностях лучи лучше видны. Проблема с распознаванием лучей решается при помощи специализированных приемников, задачей которых является оповещать о правильном или неправильном направлении лучей угломера.

  • Оптический. Их особенностью является оптическая линза (или «глаз»), с помощью которого происходит диагностирование градуса углов. Наиболее распространенный угломер такого типа – тахеометр.
  • Маятниковый. Значительно распространены в области приборной промышленности, но, тем не менее, в строительстве также нашли свое призвание – с их помощью диагностируют угол, на градус которого отклоняется тот или иной сегмент сооружения от уровня горизонта. Такой угломер опирается на положение маятника, главная задача которого – беспрестанно находиться на собственном месте относительно значения притяжения земли. Довольно часто такой инструмент называют гироскопом.
  • Механический. Все угломеры этого вида делятся на два основных типа – угломеры простые и угломеры со шкалой. Чтобы произвести безошибочные замеры с помощью данного инструмента, необходим тесный контакт угломера с обеими гранями диагностируемого угла, поэтому его относят к группе контактных.
  • Угломеры фиксированных углов. Данный инструмент относится к узкоспециальному классу, и в большей степени подходит под определение шаблона, чем под определение измерительного прибора. Особенностью является его способность диагностировать углы, величина которых определена (90 градусов, 60 градусов и т.д.).
Помимо всех вышеупомянутых видов и типов угломеров, достаточно популярен и занимает значимое положение угломер универсальный, предназначение которого заключается в повседневном контролировании осуществления работ, но и высокой безошибочностью не отличается. Но даже в ряду подобных универсальных приборов довольно часто встречаются комбинированные варианты, в функции которых входит диагностирование углов посредством совмещения различных способов в одном инструменте, и наиболее часто это либо гибрид лазерного и механического угломеров, либо электронные, которые возможно совместить почти с любым типом угломера.

Правила использования угломеров: методика замеров

С развитием технической и технологической составляющих сегодняшних угломеров методика измерений становится простой и понятной обычному пользователю. Работнику остается только отрегулировать положение рейки электронного, или направить лучи лазерного угломера в необходимое место. Всю остальную работу и требуемые расчеты возьмет на себя прибор.
Совсем иное положение дел с остальными видами угломеров, как, например, механическим или маятниковым угломером. Для использования подобных приборов необходимо иметь знания для правильного проведения подсчета и работы с измерительной шкалой. Есть частный и довольно интересный угломер со шкалой нониуса. Суть данного угломера сводится к поиску градусов и минут угла относительно нуля нониуса. Для вычисления градусов необходимо отрегулировать угломер и на шкале найти положение нуля. В этом месте и будут градусы искомого угла. Для получения минут угла поиск следует вести, начиная от нуля нониуса и до деления, совпадающего с основной шкалой – таким образом получим минуты угла.
Схожий принцип работы и у оптического угломера. Обе части прибора устанавливается в требуемой позиции. Далее для поиска применяется подвижная оптика. Используя шкалу в данной оптике можно вычислить значение искомого угла.

Угломер является очень важным, если не основополагающим (наравне с уровнем) инструментом у строителей. Все, кто так или иначе сталкивался с работой с плоскостями, например, с плиткой или гипсокартоном, знают насколько необходим и полезен бывает угломер. Помимо упомянутых работ, угломеры применяются мастерами самых различных классов и категорий, в связи с чем в настоящее время появилось такое большое разнообразие данных инструментов.

Торговая сеть "Планета Электрика" рада представить своим покупателям ассортимент угломеров, с которым более подробно можно ознакомиться в нашем каталоге.

www.elektro.ru

Угломер универсальный механический 2УМ,4УМ,5УМ:фото,как пользоваться

В большинстве случаев измерение происходит путем непосредственного контакта с деталью, когда транспортир угломер ставится на поверхность. Помимо этого есть также оптический метод измерения и современные устройства, которые применяют лазер для считывания данных. Для современных угломеров по-прежнему остается актуальным ГОСТ 5378-88, который описывает несколько типов устройств, как с дополнительными приспособлениями, так и без них.

Преимущество такого прибора как угломер 2УМ и других моделей состоит в том, что они могут легко применяться во многих рабочих сферах. Надежное изготовление из инструментальной стали, а также наличие специального футляра для переноски и хранения позволяет сохранить срок службы на долгое время. Многие из устройств работают десятилетиями. Для всех механических изделий практически не имеет значения срок изготовления, так как при правильном хранении они вполне нормально работают без возникновения проблем.

Но за ними требуется специальный уход, так как движущиеся части нужно смазывать, уберегать их от тряски и других вибраций. Если с устройством происходит поломка, то отремонтировать самостоятельно будет очень сложно, так ка в свободном доступе деталей нет. Стоимость некоторых сверхточных устройство может оказаться достаточно высокой, но с другой стороны, всегда есть альтернатива бюджетных вариантов.

Разновидности и особенности конструкции

Угломер тип 2 2 является далеко не единственным представителем в своем роде, так как разнообразие универсальных разновидностей очень большое. Классифицировать их можно по нескольким признакам:

  • Вид измерения – сюда входит механический и цифровой;
  • В механических может отсутствовать или присутствовать нониус;
  • Ширина диапазона измерения угла, а также его фиксация;
  • Размеры;
  • Величина погрешности и класс точности

На современном рынке встречаются также комбинированные модели. Таким образом, классификация очень широка и многие факторы зависят от того, для чего больше предназначается устройство. Ведь для той же инженерной сферы обязательным условием является минимальная погрешность и максимальная точность получаемых данных. Тем не менее, он также относится к универсальному типу.

Большинство моделей изготавливается из инструментальной стали, которая помогает легко переносить все тяготы работы в самых различных условиях. Но некоторые простые бюджетные модели изготавливают из пластика или древесины. Как правило, они не отличаются высокой точностью показаний и применяются для частного использования. Шкала угломера является обязательной для всех приборов, кроме фиксированных. Отклонение угла замеряется при помощи специальной закрепленной движущейся линейки. На ней может быть нанесена шкала нониуса для получения данных о десятых долях угла. Некоторые модели снабжены дополнительным упором, который помогает лучше зафиксировать деталь. Большинство моделей имеет форму транспортира, но встречаются также и линейные, как заломленные углы.

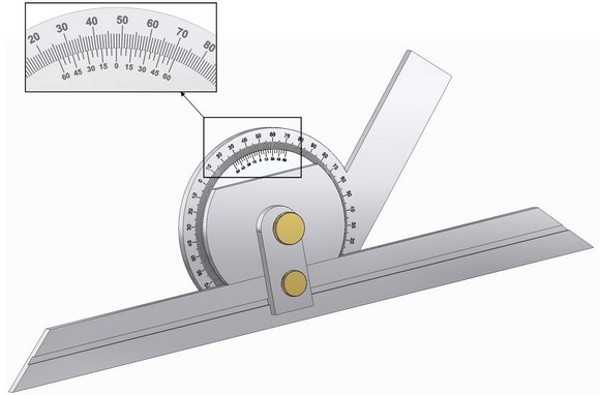

фото:устройство угломера универсального

Технические характеристики

Угломер 2УМ и 5УМ имеют следующие характеристики

Параметры 2УМ 5УМ
Пределы измерения углов 0-180° 0-180°
Значение отсчета по нониусу 2' 5'
Габаритные размеры, мм, не более 140x126x18 140x126x18

Модель 4УМ, которая является более распространенной, благодаря своей относительно низкой стоимости, обладает следующим рядом параметров.

Параметры 4УМ
Пределы измерения углов 0-180°
Значение отсчета по нониусу 10'
Предел допускаемой погрешности угломера ± 10'
Масса, кг, не более 0,2
Габаритные размеры, мм, не более 140x126x18

Остальные модели встречаются не так уж часто и зачастую относятся к бюджетным версиям, которые в профессиональной сфере не применяются, так как серьезным устройство можно считать с погрешность максимум в 10 минут и изготовленное из инструментальной стали.

Как пользоваться универсальным угломером – принцип проведения измерений

По сути, все измерительные приборы легки в использовании, если вы ими пользовались хотя бы раз. Но если вы не знаете, как работать угломером, то здесь нужно определиться с типом прибора и выучить основы по его эксплуатации. Проще всего работа угломером происходит с теми, которые работают по принципу непосредственного контакта с измеряемой поверхностью. Тогда достаточно приложить горизонтальную плоскость низа устройства согласно линии отсчета нуля. Потом нужно передвигать линейку на нужное расстояние, которое и покажет абсолютную величину.

Более сложно происходит дело с оптическими устройствами. Измерение угломером в таком случае требует дополнительной надежной фиксации, так как здесь нет возможности все надежно установить на измеряемой поверхности. При наличии шкалы нониуса можно вычислить дополнительные десятые доли углов. Использовать можно только поверенные приборы, так как иначе показания будут не точными и будет большая погрешность. Комбинированные модели являются самыми сложными в применении, но и самыми универсальными из всех производимых.

Требуется дешевая доставка из китая? Любые грузы качество и аккуратно в любом месте.

www.metalstanki.com.ua

слесарные и строительные типы угломерного инструмента, как правильно пользоваться

Исполнение большей части монтажных и строительных мероприятий невозможно без применения специального приспособления — угломера. Из названия этого инструмента видно, что он используется для замера углов. Самая востребованная разновидность угломеров — механическая. Они характеризуется небольшой ценой, просты в эксплуатации и дают достаточно точные значения.

История появления

Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.

За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.

Основные разновидности угломеров

Существует большое количество видов этого приспособления. Как правило, они различаются назначением. Сегодня в продаже встречаются следующие модели:

  • Для монтажных и строительных работ. Приспособления этого типа применяются преимущественно для разметки. Строительный механический угломер используется и в процессе разработки проектных чертежей.
  • Плотничьи. Эти приспособления используются для работы с заготовками из древесины.
  • Горные. Применяются для осуществления маркшейдерских съемок.
  • Мореходные. Используются для идентификации географической широты.
  • Слесарный инструмент используется для специализированных работ. Такое приспособление характеризуется высоким уровнем точности замера.
  • Учебные (школьные). Эти линейки угломеры используются в школах и ВУЗах.
  • Артиллерийские угольники обладают высочайшей точностью. Такие приспособления используются при монтаже и настройке артиллерийских орудий.
  • Универсальный инструмент может использоваться для разных работ.

Современные устройства также могут различаться погрешностью и размерами. Кроме того, приспособления могут предназначаться для измерения внутренних или внешних углов.

Особенности конструкции

Углы, как известно, принято измерять в градусах. Именно он и считается шагом инструмента. Градусы же делятся на секунды и минуты. Все угломерные инструменты обладают одной общей особенностью конструкции — основание, выполненное в виде дуги, на поверхность которой нанесена специальная шкала. Последняя является подвижной и закрепляется на основании в виде линейки, которая служит отправной точкой. Нередко приспособления оснащаются и треугольником, который закрепляется на специальной планке-опоре. Фиксировать полученные значения позволяет особый винт.

Маятниковые механические устройства обладают и дополнительным конструктивным элементом, который принимает вертикальное положение в процессе замеров. Этими приспособлениями гораздо удобнее пользоваться, нежели обыкновенными. Они зачастую используются для измерения крупных изделий. Например, ими можно измерять углы механизмов и узлов техники сельскохозяйственного назначения.

Угломеры зачастую производятся из инструментальных стальных сплавов. Эта разновидность металла характеризуется высокой стойкостью к повреждениям и достаточной прочностью. Срок службы у механического приспособления из стали очень большой. Иногда углоизмерительные средства делаются из крепкой пластмассы или древесины. Таким инструментов нередко измеряют поверхности при внутреннем ремонте помещений (например, в процессе монтажа плинтусов и стеновых панелей).

Инструмент, оснащенный нониусом

Эта одна из самых популярных и удобных разновидностей. Нониус — это дополнительная шкала, установленная на инструменте. Фиксируется этот компактный элемент вверху основания и при работе остается в неподвижном состоянии. Он предназначен для максимально точного определения делений на главной шкале.

Смысл работы нониуса базируется на том, что зрение человека с его применением гораздо точнее определяет совпадение отдельных делений. Угломеры, которые оснащены этим незамысловатым устройством, намного практичнее в эксплуатации, нежели обычные. Кроме того, сам процесс замера угломером с нониусом будет гораздо качественнее.

Правила ипользования угломера

Тут нет ничего сложного. Однако электронным приспособлением пользоваться намного проще. Измерения с помощью механического угломера осуществляются посредством выбора разных вариантов положения его деталей. Например, внешние углы с помощью универсального угломера проверяются следующим образом:

  1. Инструмент прижимают к одной поверхности угла заготовки.
  2. На другую сторону накладывается шкала основания-дуги.
  3. Затем проверяют стыки сторон угла заготовки и приспособления на наличие зазоров.
  4. С помощью винта угломер фиксируют на предмете, который подвергается замеру.
  5. Смотрят на значение, которое совпадет с краем инструмента.

Еще легче узнать угол, который находится между расходящимися/сходящимися противоположными поверхностями изделия. В этой ситуации тоже можно применить . Для того чтобы замерить ту или иную сторону, нужно просто к ней приставить планку приспособления (горизонтальную) с угольником, а к другой поверхности приложить шкалу дуги-основания.

obrabotkametalla.info

разновидности инструмента, как его выбрать и как пользоваться

ГлавнаяСтатьиУгломер: разновидности инструмента, как его выбрать и как пользоваться

03.08.2017  /  Автор: admin

В современном строительстве достаточно большое внимание уделяется так называемой геометрии пространства – в помещении все должно быть идеально ровно! Объясняется это тем, что большинство предметов интерьера для своей установки требует ровных стен и углов. Взять, к примеру, угловую ванну – что произойдет, если плиточник-облицовщик не выдержит угол в этом помещении 90˚? Зазор между стеной и ванной гарантирован, а маскировать его – это дополнительная трата времени и денег. В этой статье вместе с сайтом stroisovety.org мы подробно разберемся с таким инструментом, как угломер, ознакомимся с его разновидностями и научимся им пользоваться, ведь именно этот инструмент позволяет контролировать правильность углов в пределах необходимого значения.

Как выбрать угломер

Угломер: разновидности и особенности их конструкций

Все угломеры, которые так или иначе используются в современном мире, можно разделить по назначению на семь видов. Каждый из них имеет свою, сугубо индивидуальную специализацию и, соответственно, особую конструкцию.

  • Угломер строительный. Применяется для производства монтажных, разметочных или проектных работ. Они могут различаться по габаритам и способу измерения углов – для проведения так называемых полевых работ, связанных с разметкой местности и закладкой фундамента, в большинстве случаев используется инженерный угломер под названием «тахеометр» (это разновидность оптических устройств), а для монтажа небольших конструкций применяется реечное устройство с измерительной шкалой. Основным отличием строительного угломера является длина обеих измерительных реек – как правило, она составляет не менее 0,5м.

    Угломер строительный фото

  • Слесарный угломер – его используют для производства тонких работ, отличающихся высокой точностью.
  • Плотницкий угломер. Сугубо приблизительное устройство, предназначенное для работы с деревом.
  • Горный угломер – используется маркшейдерами для измерения углов между удаленными на большое расстояние предметами на местности.
  • Астрономический угломер – его название говорит само за себя. Его точность остается вне конкуренции.
  • Мореходный угломер – используется для определения широты на морских и океанических просторах.
  • Артиллерийский угломер – монтируется на оружие и позволяет производить его точное наведение на цель.
  • И это только основные виды угломера, наиболее часто встречающиеся в нашем мире. Кроме них существует и масса других, менее используемых, но в тоже время незаменимых в своей области подобных приборов.

    Виды угломера

    Различия угломера по типу устройства и принципу измерения

    По своей конструкции и принципу производимых измерений все существующие угломеры можно разделить на шесть видов – это электронный угломер, лазерный, оптический, маятниковый, механический и угломер фиксированных углов. Рассмотрим их немного подробнее.

  • Электронный угломер. Его еще называют цифровой угломер – принцип работы этого инструмента основан на действии полупроводников. Отличить такой угломер от всех других можно по наличию электронного табло, на которое выводятся результаты измерений. Это достаточно точный инструмент, который можно использовать для монтажа ответственных конструкций.
  • Лазерный угломер. Имеет достаточно большое количество всевозможных конструкций, но все они работают по одному и тому же принципу – устройство излучает два луча, направляемые на две различные точки. Измерения угла могут производиться либо визуально, либо электронным способом. Недостатком этого современного угломера является проблема при работе в дневное время – луч лазера достаточно сложно уловить взглядом при ярком освещении. Исправить такое положение дел можно с помощью специальных приемников, которые сигнализируют о точном наведении луча в необходимую точку.

    Лазерный угломер фото

  • Оптические угломеры. Отличить их можно по наличию так называемого «глаза» – оптической линзе, используемой для проведения измерений. Ярким представителем подобных угломеров является тахеометр.
  • Маятниковые угломеры. Получили широкое распространение в сфере инструментального производства, но и в строительстве для них имеется своя ниша – они с легкостью определяют угол отклонения того или иного элемента конструкции от уровня горизонта. Их принцип действия основан на работе маятника или, как его еще называют, гироскопа, который постоянно занимает свое место в соответствии с земным притяжением. По сути, шкала такого угломера остается неподвижной, а перемещается только стрелка, установленная на противоположном конце маятника.

    Маятниковый угломер фото

  • Механические угломеры. Подразделяются на два вида – простые и угломеры с нониусом. Этот инструмент относится к классу контактных – для измерения угловых значений требуется плотный контакт с двумя поверхностями измеряемого угла.
  • Угломеры фиксированных углов. Это узкоспециализированный инструмент, позволяющий измерить угол определенной величины – с его помощью вы можете проконтролировать, к примеру, угол 90 или 30˚. Его в большей степени можно назвать шаблоном, чем измерительным инструментом.
  • Кроме вышеперечисленных разновидностей угломеров, существует и так называемый универсальный угломер – он предназначен для будничного контроля выполнения работ и особой точностью не отличается. И среди универсального инструмента этого типа достаточно часто можно встретить комбинированные разновидности, которые сочетают в себе несколько способов измерения углов – довольно распространенными конструкциями этого типа являются лазерно-механические угломеры или электронные. Последние можно совместить практически со всеми видами угломеров.

    Универсальный угломер фото

    Как пользоваться угломером: принцип проведения измерений

    Измерение углов имеет бесхитростный принцип, особенно если речь идет о современных устройствах, напичканных электроникой. Если говорить о них, то все, что понадобится для измерения углов, это установить рейки инструмента в нужном положении или навести его лучи в необходимые точки. Дальше дело за электроникой – именно она выполняет все необходимые вычисления.

    Другое дело механические, оптические и тому подобные угломеры – здесь придется учиться выполнять расчеты и пользоваться измерительной шкалой. Как правило, особую трудность вызывает угломер со шкалой нониуса. На самом деле, если разобраться, то сложного в таких измерениях нет ничего. Устанавливаем направляющие угломера в нужном положении и движемся взглядом по обычной шкале, пока не упремся в ноль на нониусе – так мы получим градусы угла. Чтобы вычислить угол до минут, движемся от нуля нониуса до тех пор, пока не найдем деление, четко совпадающее с делением основной шкалы – эта цифра и покажет искомое количество минут.

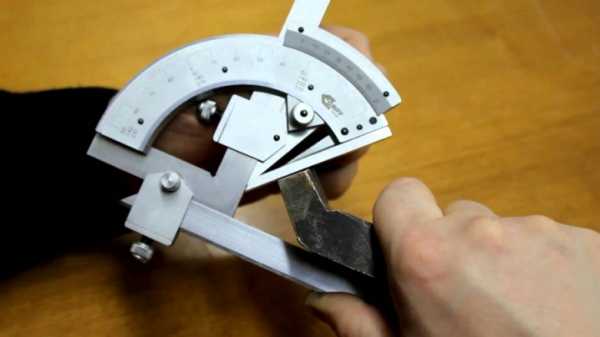

    Как пользоваться угломером фото

    Не намного сложнее производятся измерения и с помощью оптического угломера – две части инструмента устанавливаются в необходимое положение, после чего, глядя на шкалу в подвижную оптику, вычисляется измеряемый угол.

    Как ни крути, а угломер в строительстве является отнюдь не бесполезным инструментом – если разбираться с областью его применения, то можно выяснить, что он станет незаменимым помощником и плиточникам, и гипсокартонщикам, и кровельщикам, и каменщикам, и многим другим мастерам, чья работа связана с построением плоскостей. Именно по этим причинам существует огромное количество угломеров разного назначения.

    Фотогалерея (7 фото)

    www.sanyo-electric.ru

    обзор, описание, инструкция по применению, виды и отзывы

    Домашний уют 1 февраля 2016

    Выполнение большинства видов строительных и монтажных работ невозможно без использования особого инструмента — угломера. Как уже можно судить по названию, применяется это устройство для измерения углов конструкций. Наиболее востребованными на данный момент являются механические инструменты этой разновидности. Стоят такие угломеры недорого, пользоваться ими несложно, а измерения с их использованием можно производить довольно-таки точные.

    История инструмента

    Изобретен угломер механический был очень давно. Наряду с линейкой это один из самых древних инструментов на земле. Ученые считают, что впервые он появился в Египте и Вавилоне. Ведь постройка таких грандиозных сооружений, как, к примеру, пирамиды, без угломера была бы просто невозможна.

    Конструкция этого простого устройства за прошедшие века практически не изменилась. Современные угломеры выглядят точно так же, как и те, что применялись древними инженерами Египта. Единственное, в наше время для изготовления таких инструментов используются другие материалы. Разумеется, и сфера применения у современных угломеров гораздо шире.

    Классификация по назначению

    Типов этого популярного инструмента существует множество. Классифицируются угломеры в основном по назначению. Современные производители выпускают следующие варианты этого инструмента:

    1. Строительные. Инструменты этой группы используются обычно для выполнения разметочных или монтажных операций. Угломер строительный механический может также применяться при разработке чертежей проектов зданий и сооружений.

    2. Плотничьи. Такие инструменты просто незаменимы при выполнении разного рода работ с деревянными заготовками.

    3. Горные. Используются в маркшейдерских съемках.

    4. Мореходные. Применяются для определения географической широты.

    5. Слесарные. Используются такие инструменты при выполнении работ соответствующей специализации. Угломер слесарный механический обычно имеет довольно-таки высокую степень точности измерения.

    6. Учебные. Такими инструментами пользуются школьники на уроках и при выполнении домашних заданий.

    7. Артиллерийские. Эта разновидность инструментов также отличается высокой точностью. Угломеры этого типа применяются при установке артиллерийских орудий.

    8. Универсальные. Эта группа устройств может применяться для измерения углов при выполнении самых разных работ.

    Виды по способу использования

    Разделяться по группам все существующие сегодня на рынке механические инструменты могут также по таким признакам, как размер и тип погрешности. Помимо этого, такие устройства классифицируются и по сфере применения. Использоваться современный угломер механический может:

    1. Для измерения внешних углов. Такие модели маркируются буквами УМ.

    2. Для измерения внутренних углов (УН).

    Особенности конструкции

    Единицей измерения любого угла, как известно, является, градус — 1/360 диаметра окружности. Он и является шагом угломера. Градусы, в свою очередь, делятся на минуты и секунды. Общим элементом конструкции всех инструментов этого типа является основание в виде подвижной дуги, на которую нанесена шкала с градусами и минутами. Последняя подвижно закрепляется на специальной линейке, служащей отправной точкой при измерении. Очень часто в конструкцию таких инструментов вместо линейки входит угольник. Закрепляется он на опорной планке. Фиксировать полученный результат измерения в таких устройствах можно с помощью особого винта.

    Угломеры механические маятниковые дополнительно имеют особый элемент конструкции, принимающий вертикальное положение при изменении угла наклона измеряемой детали. Такие инструменты более удобны в использовании, чем обычные. Применяются они чаще всего при работе с габаритными изделиями. К примеру, с их помощью измеряют фактические углы расположения узлов и механизмов сельскохозяйственной техники.

    Изготавливаются угломеры чаще всего из инструментальной стали. Этот материал отличается прочностью и устойчивостью к повреждениям. Служит стальной угломер механический очень долго. В некоторых случаях инструменты этой разновидности могут изготавливаться также из дерева или пластика. Такие модели чаще всего используются при выполнении разного рода ремонтных работ внутри помещений (к примеру, при установке стеновых панелей или монтаже плинтусов). Иногда устройства этого типа делают также из легкого алюминия.

    Угломер с нониусом

    Это один из самых удобных видов инструмента. Нониусом называют устанавливаемую на угломере вспомогательную шкалу. Закрепляется этот небольшой по размерам дополнительный элемент над верхним краем дугообразного основания и во время работы остается неподвижным. Служит он для более точного определения количества долей деления на основной шкале. Принцип действия нониуса основан на том, что человеческий глаз гораздо точнее замечает совпадения делений, чем расположение одного из них между другими. Угломер механический, дополненный таким элементом, конечно же, гораздо более удобен в работе, чем обычный. К тому же и сами измерения с его использованием можно производить намного качественнее.

    Инструкция по применению

    Вопрос о том, как замерить углы угломером механическим, довольно-таки прост. Пользоваться таким устройством, конечно, сложнее, чем электронным вариантом. Однако научиться им работать можно все же довольно-таки быстро. Измерения при применении механических устройств производятся путем выбора различных комбинаций положения их элементов. К примеру, внешние углы при использовании универсального инструмента Семенова проверяют так:

    1. Угольник прижимают к одной из сторон угла изделия.

    2. К другой прикладывают шкалу дугообразного основания.

    3. Тщательно проверяют места примыкания инструмента и сторон угла изделия на отсутствие зазоров.

    4. Фиксируют винтом инструмент на измеряемом предмете.

    5. Смотрят на то, какое значение на шкале совпадает с краем угольника.

    Еще проще измерить угол между сходящимися или расходящимися противоположными сторонами заготовки. В этом случае также можно использовать угломер механический конструкции Семенова. Для измерения к одной из сторон просто приставляют горизонтальную планку инструмента, на которой закреплен угольник, а к другой — шкалу дугообразного основания.

    Отзывы об угломерах "Квадрант Fit"

    К наиболее популярным моделям таких устройств, помимо инструмента Семенова, потребители относят "Квадрант Fit" и Mitutoyo. Первая марка инструментов изготавливается обычно из пластика. К ее основным достоинствам относят довольно-таки высокую точность измерения и неплохое качество сборки. Как отмечают владельцы этих угломеров, все их элементы скреплены надежно и не болтаются. К недостаткам потребители относят лишь некоторую хлипкость самого использованного для их изготовления материала. Однако в продаже также существуют модели "Квадрант Fit Профи" из алюминия. Основной отличительной особенностью угломеров этой марки является наличие удлиненной линейки. Применять их можно в том числе и для измерения габаритных изделий. Не слишком высокая стоимость — это также то, за что заслужил популярность у потребителей этот угломер механический. Цена на пластиковые модели "Квадрант Fit", в зависимости от поставщика, колеблется в пределах 150-250 р. Модели "Профи" стоят 400-500 р.

    Инструменты марки Mitutoyo: отзывы

    Компания Mitutoyo выпускает как электронные, так и механические угломеры. О последних также отзываются как о довольно-таки точных и качественных. Выпускается эта марка в Японии и стоит, конечно, дороже китайских изделий "Квадрант Fit". Очень хвалят угломеры Mitutoyo за то, что они оснащаются специальным увеличительным стеклом над шкалой сектора. Конечно же, это небольшое дополнение значительно облегчает проведение измерений.

    Малки "Зубр"

    Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров - малки. Их основной отличительной особенностью является простота конструкции.

    Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.


    Источник: fb.ru

    monateka.com

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
