Угломер механический строительный: Строительные угломеры

alexxlab | 25.02.2023 | 0 | Разное

обзор, описание, инструкция по применению, виды и отзывы

Выполнение большинства видов строительных и монтажных работ невозможно без использования особого инструмента — угломера. Как уже можно судить по названию, применяется это устройство для измерения углов конструкций. Наиболее востребованными на данный момент являются механические инструменты этой разновидности. Стоят такие угломеры недорого, пользоваться ими несложно, а измерения с их использованием можно производить довольно-таки точные.

История инструмента

Изобретен угломер механический был очень давно. Наряду с линейкой это один из самых древних инструментов на земле. Ученые считают, что впервые он появился в Египте и Вавилоне. Ведь постройка таких грандиозных сооружений, как, к примеру, пирамиды, без угломера была бы просто невозможна.

Конструкция этого простого устройства за прошедшие века практически не изменилась. Современные угломеры выглядят точно так же, как и те, что применялись древними инженерами Египта. Единственное, в наше время для изготовления таких инструментов используются другие материалы. Разумеется, и сфера применения у современных угломеров гораздо шире.

Классификация по назначению

Типов этого популярного инструмента существует множество. Классифицируются угломеры в основном по назначению. Современные производители выпускают следующие варианты этого инструмента:

1. Строительные. Инструменты этой группы используются обычно для выполнения разметочных или монтажных операций. Угломер строительный механический может также применяться при разработке чертежей проектов зданий и сооружений.

2. Плотничьи. Такие инструменты просто незаменимы при выполнении разного рода работ с деревянными заготовками.

3. Горные. Используются в маркшейдерских съемках.

4. Мореходные. Применяются для определения географической широты.

5. Слесарные. Используются такие инструменты при выполнении работ соответствующей специализации. Угломер слесарный механический обычно имеет довольно-таки высокую степень точности измерения.

6. Учебные. Такими инструментами пользуются школьники на уроках и при выполнении домашних заданий.

7. Артиллерийские. Эта разновидность инструментов также отличается высокой точностью. Угломеры этого типа применяются при установке артиллерийских орудий.

8. Универсальные. Эта группа устройств может применяться для измерения углов при выполнении самых разных работ.

Виды по способу использования

Разделяться по группам все существующие сегодня на рынке механические инструменты могут также по таким признакам, как размер и тип погрешности. Помимо этого, такие устройства классифицируются и по сфере применения. Использоваться современный угломер механический может:

1. Для измерения внешних углов. Такие модели маркируются буквами УМ.

2. Для измерения внутренних углов (УН).

Особенности конструкции

Единицей измерения любого угла, как известно, является, градус — 1/360 диаметра окружности. Он и является шагом угломера. Градусы, в свою очередь, делятся на минуты и секунды. Общим элементом конструкции всех инструментов этого типа является основание в виде подвижной дуги, на которую нанесена шкала с градусами и минутами. Последняя подвижно закрепляется на специальной линейке, служащей отправной точкой при измерении. Очень часто в конструкцию таких инструментов вместо линейки входит угольник. Закрепляется он на опорной планке. Фиксировать полученный результат измерения в таких устройствах можно с помощью особого винта.

Угломеры механические маятниковые дополнительно имеют особый элемент конструкции, принимающий вертикальное положение при изменении угла наклона измеряемой детали. Такие инструменты более удобны в использовании, чем обычные. Применяются они чаще всего при работе с габаритными изделиями. К примеру, с их помощью измеряют фактические углы расположения узлов и механизмов сельскохозяйственной техники.

Изготавливаются угломеры чаще всего из инструментальной стали. Этот материал отличается прочностью и устойчивостью к повреждениям. Служит стальной угломер механический очень долго. В некоторых случаях инструменты этой разновидности могут изготавливаться также из дерева или пластика. Такие модели чаще всего используются при выполнении разного рода ремонтных работ внутри помещений (к примеру, при установке стеновых панелей или монтаже плинтусов). Иногда устройства этого типа делают также из легкого алюминия.

Угломер с нониусом

Это один из самых удобных видов инструмента. Нониусом называют устанавливаемую на угломере вспомогательную шкалу. Закрепляется этот небольшой по размерам дополнительный элемент над верхним краем дугообразного основания и во время работы остается неподвижным. Служит он для более точного определения количества долей деления на основной шкале. Принцип действия нониуса основан на том, что человеческий глаз гораздо точнее замечает совпадения делений, чем расположение одного из них между другими. Угломер механический, дополненный таким элементом, конечно же, гораздо более удобен в работе, чем обычный. К тому же и сами измерения с его использованием можно производить намного качественнее.

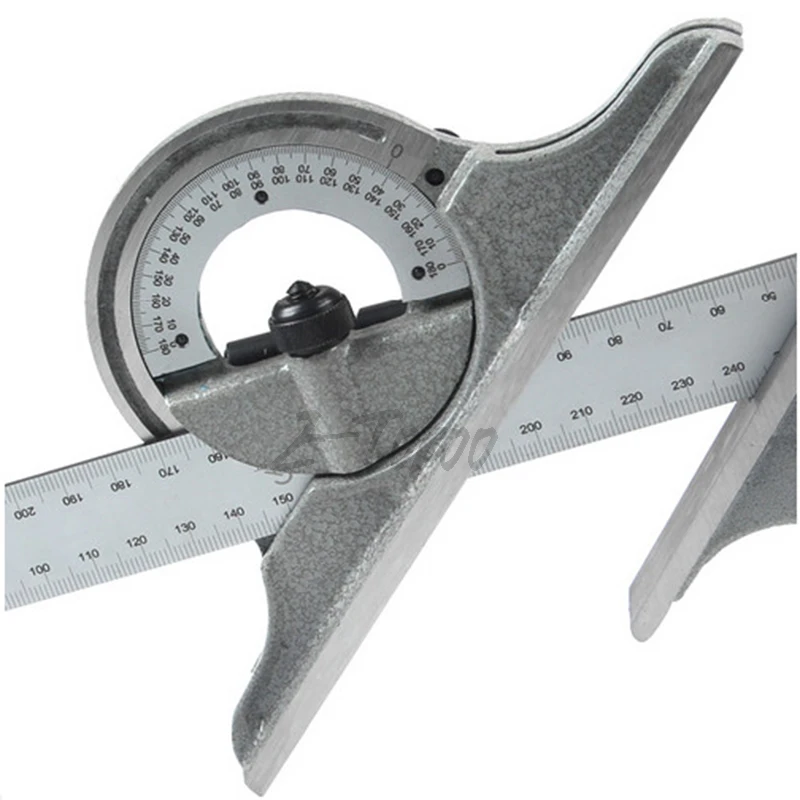

Инструкция по применению

Вопрос о том, как замерить углы угломером механическим, довольно-таки прост. Пользоваться таким устройством, конечно, сложнее, чем электронным вариантом. Однако научиться им работать можно все же довольно-таки быстро. Измерения при применении механических устройств производятся путем выбора различных комбинаций положения их элементов. К примеру, внешние углы при использовании универсального инструмента Семенова проверяют так:

1. Угольник прижимают к одной из сторон угла изделия.

2. К другой прикладывают шкалу дугообразного основания.

3. Тщательно проверяют места примыкания инструмента и сторон угла изделия на отсутствие зазоров.

4. Фиксируют винтом инструмент на измеряемом предмете.

5. Смотрят на то, какое значение на шкале совпадает с краем угольника.

Еще проще измерить угол между сходящимися или расходящимися противоположными сторонами заготовки. В этом случае также можно использовать угломер механический конструкции Семенова. Для измерения к одной из сторон просто приставляют горизонтальную планку инструмента, на которой закреплен угольник, а к другой — шкалу дугообразного основания.

Отзывы об угломерах “Квадрант Fit”

К наиболее популярным моделям таких устройств, помимо инструмента Семенова, потребители относят “Квадрант Fit” и Mitutoyo. Первая марка инструментов изготавливается обычно из пластика. К ее основным достоинствам относят довольно-таки высокую точность измерения и неплохое качество сборки. Как отмечают владельцы этих угломеров, все их элементы скреплены надежно и не болтаются. К недостаткам потребители относят лишь некоторую хлипкость самого использованного для их изготовления материала. Однако в продаже также существуют модели “Квадрант Fit Профи” из алюминия. Основной отличительной особенностью угломеров этой марки является наличие удлиненной линейки. Применять их можно в том числе и для измерения габаритных изделий. Не слишком высокая стоимость — это также то, за что заслужил популярность у потребителей этот угломер механический. Цена на пластиковые модели “Квадрант Fit”, в зависимости от поставщика, колеблется в пределах 150-250 р. Модели “Профи” стоят 400-500 р.

Инструменты марки Mitutoyo: отзывы

Компания Mitutoyo выпускает как электронные, так и механические угломеры. О последних также отзываются как о довольно-таки точных и качественных. Выпускается эта марка в Японии и стоит, конечно, дороже китайских изделий “Квадрант Fit”. Очень хвалят угломеры Mitutoyo за то, что они оснащаются специальным увеличительным стеклом над шкалой сектора. Конечно же, это небольшое дополнение значительно облегчает проведение измерений.

Малки “Зубр”

Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров – малки. Их основной отличительной особенностью является простота конструкции.

Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.

слесарные и строительные типы угломерного инструмента, как правильно пользоваться

Содержание

• 1 История появления
• 2 Основные разновидности угломеров
• 3 Особенности конструкции
• 4 Инструмент, оснащенный нониусом
• 5 Правила ипользования угломера

Исполнение большей части монтажных и строительных мероприятий невозможно без применения специального приспособления — угломера. Из названия этого инструмента видно, что он используется для замера углов. Самая востребованная разновидность угломеров — механическая. Они характеризуется небольшой ценой, просты в эксплуатации и дают достаточно точные значения.

История появления

Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.

За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.

Основные разновидности угломеров

Существует большое количество видов этого приспособления. Как правило, они различаются назначением. Сегодня в продаже встречаются следующие модели:

• Для монтажных и строительных работ. Приспособления этого типа применяются преимущественно для разметки. Строительный механический угломер используется и в процессе разработки проектных чертежей.
• Плотничьи. Эти приспособления используются для работы с заготовками из древесины.
• Горные. Применяются для осуществления маркшейдерских съемок.
• Мореходные. Используются для идентификации географической широты.
• Слесарный инструмент используется для специализированных работ. Такое приспособление характеризуется высоким уровнем точности замера.
• Учебные (школьные). Эти линейки угломеры используются в школах и ВУЗах.
• Артиллерийские угольники обладают высочайшей точностью. Такие приспособления используются при монтаже и настройке артиллерийских орудий.
• Универсальный инструмент может использоваться для разных работ.

Современные устройства также могут различаться погрешностью и размерами. Кроме того, приспособления могут предназначаться для измерения внутренних или внешних углов.

Особенности конструкции

Углы, как известно, принято измерять в градусах. Именно он и считается шагом инструмента. Градусы же делятся на секунды и минуты. Все угломерные инструменты обладают одной общей особенностью конструкции — основание, выполненное в виде дуги, на поверхность которой нанесена специальная шкала. Последняя является подвижной и закрепляется на основании в виде линейки, которая служит отправной точкой. Нередко приспособления оснащаются и треугольником, который закрепляется на специальной планке-опоре. Фиксировать полученные значения позволяет особый винт.

Маятниковые механические устройства обладают и дополнительным конструктивным элементом, который принимает вертикальное положение в процессе замеров. Этими приспособлениями гораздо удобнее пользоваться, нежели обыкновенными. Они зачастую используются для измерения крупных изделий. Например, ими можно измерять углы механизмов и узлов техники сельскохозяйственного назначения.

Угломеры зачастую производятся из инструментальных стальных сплавов. Эта разновидность металла характеризуется высокой стойкостью к повреждениям и достаточной прочностью. Срок службы у механического приспособления из стали очень большой. Иногда углоизмерительные средства делаются из крепкой пластмассы или древесины. Таким инструментов нередко измеряют поверхности при внутреннем ремонте помещений (например, в процессе монтажа плинтусов и стеновых панелей).

Инструмент, оснащенный нониусом

Эта одна из самых популярных и удобных разновидностей. Нониус — это дополнительная шкала, установленная на инструменте. Фиксируется этот компактный элемент вверху основания и при работе остается в неподвижном состоянии. Он предназначен для максимально точного определения делений на главной шкале.

Смысл работы нониуса базируется на том, что зрение человека с его применением гораздо точнее определяет совпадение отдельных делений. Угломеры, которые оснащены этим незамысловатым устройством, намного практичнее в эксплуатации, нежели обычные. Кроме того, сам процесс замера угломером с нониусом будет гораздо качественнее.

Правила ипользования угломера

Тут нет ничего сложного. Однако электронным приспособлением пользоваться намного проще. Измерения с помощью механического угломера осуществляются посредством выбора разных вариантов положения его деталей. Например, внешние углы с помощью универсального угломера проверяются следующим образом:

1. Инструмент прижимают к одной поверхности угла заготовки.
2. На другую сторону накладывается шкала основания-дуги.
3. Затем проверяют стыки сторон угла заготовки и приспособления на наличие зазоров.
4. С помощью винта угломер фиксируют на предмете, который подвергается замеру.
5. Смотрят на значение, которое совпадет с краем инструмента.

Еще легче узнать угол, который находится между расходящимися/сходящимися противоположными поверхностями изделия. В этой ситуации тоже можно применить . Для того чтобы замерить ту или иную сторону, нужно просто к ней приставить планку приспособления (горизонтальную) с угольником, а к другой поверхности приложить шкалу дуги-основания.

Гониометр-червячная передача

Наша организация занимается проектированием, разработкой и производством оптики, оптомеханики, образовательных продуктов и устройств позиционирования.

У нас есть собственная инфраструктура для всех процессов, связанных с производством нашей продукции. Это помогает нам полностью контролировать качество нашей продукции и услуг.

Наша основная компетенция заключается в разработке прототипов и мелкосерийном производстве оптико-механических устройств и систем, где основной вклад вносится квалифицированным трудом. Наше расположение в ИНДИИ позволяет нам быть наиболее рентабельными в этой сфере деятельности по сравнению с любой другой компанией в мире.

Продукты, описанные на этом веб-сайте, представляют собой только стандартные изделия, которые мы производим для исследований и промышленного рынка. Одним из наших основных направлений деятельности является рынок OEM, где мы разрабатываем и поставляем малосерийные оптико-механические устройства и позиционируем их в соответствии с индивидуальным дизайном. Мы также занимаемся контрактным производством оптико-механической продукции по стандартным и индивидуальным спецификациям.

Мы стараемся улучшать качество нашей продукции с каждой отправляемой партией. Наши клиенты могут рассчитывать на получение более качественных продуктов каждый раз, когда размещают у нас заказ на покупку.

Наша сила — довольные клиенты по всему миру. Мы просим вашей постоянной поддержки в нашем стремлении обслуживать вас лучше.

Мы ценим отзывы о наших продуктах и ​​услугах. Пожалуйста, напишите нам по адресу [email protected]

Мы благодарим вас за то, что вы нашли время посетить наш веб-сайт, и ждем возможности быть к вашим услугам в ближайшем будущем.

С наилучшими пожеланиями и уважением,

Персонал и руководство,
Holmarc Opto-Mechatronics Ltd.

Заказы на покупку: Принимаются заказы на покупку в письменной форме, по факсу и по электронной почте. Все заказы требуют немедленного письменного подтверждения.

Гарантия на продукт: Наша гарантия на все наши механические компоненты и системы составляет ОДИН год с даты отгрузки. Ремонт или замена будут произведены бесплатно для продуктов с дефектами материалов и изготовления в течение этого периода. Для наших оптических компонентов наша гарантия составляет 30 дней с даты отгрузки. Дефектные элементы будут заменены бесплатно. Покупатель должен уведомить о любых дефектах оптических компонентов в течение 48 часов с момента получения. Для всех гарантийных замен требуется письменное заявление с подписью уполномоченного лица, указывающее причину отказа, с приложением отчетов об испытаниях, которые должны сопровождать возвращаемые детали. Все дефектные товары должны быть возвращены в оригинальной транспортной упаковке в течение 10 дней с даты отправки.

Котировки: Все котировки действительны в течение 90 дней с даты выдачи.

Оплата: 100% Предоплата перед отправкой. Клиенты, осуществляющие оплату международным банковским переводом, должны предварительно оплатить все банковские сборы, включая все сборы, взимаемые банками-корреспондентами или банками-посредниками.

Доставка и доставка: Стоимость доставки, таможенная пошлина и любые (если) налоги на посадку и т. д. будут дополнительными. Дата доставки является ориентировочной, и мы не несем ответственности за несвоевременную или частичную доставку. мы можем отказаться от любого заказа по любой причине. Элементы каталога обычно отгружаются сразу со склада. В случае отсутствия товара на складе, ориентировочная дата доставки указывается при оформлении заказа. Большинство товаров могут быть отправлены в течение 45 дней.

Установка: Возможна установка нашего оборудования на месте за счет покупателя.

Технические характеристики: HOLMARC оставляет за собой право модифицировать, изменять или иным образом улучшать все позиции в спецификациях каталога без предварительного уведомления.

Налоги: Мы взимаем общий налог с продаж на поставки, если только покупатель не предоставит нам подписанное официальное свидетельство об освобождении от налога с продаж вместе с заказом. Покупка, совершенная за пределами нашего региона, облагается государственным или местным налогом с продаж/использования, если таковой имеется, и другими налогами, подлежащими уплате в связи с этой транзакцией.

Ремонт: Если срок действия гарантии на устройство истек, но он нуждается в ремонте, сообщите нам подробности относительно повреждения.

Поверхностный анализатор и измерения гониометра

2 минуты чтения

Изучение измерений гониометра

Гониометрия контактного угла — это изучение характеристик взаимодействия жидкость/твердое тело. Первый настольный гониометр, разработанный в NRL (Лаборатория военно-морских исследований США), стал монументальным достижением в области измерения контактных углов для измерения поверхностной энергии. Сегодня все больше и больше компаний осознают необходимость мониторинга поверхности, поскольку использование склеивания заменяет механическое крепление в производстве. Для надежного склеивания необходима чистая поверхность. Таким образом, измерение поверхностной энергии важно при склеивании, покрытии, герметизации, печати, покраске или очистке. Но стандартный настольный гониометр имеет свои ограничения, что делает его далеко не идеальным в производственных условиях, где подготовка поверхности является ключом к склеиванию.

Ограничения настольного гониометра

Хотя настольный гониометр является приемлемым прибором для использования в лаборатории, его размер и метод измерения создают ограничения для использования в других условиях. Кроме того, процесс, в котором гониометр измеряет поверхностную энергию, применим только к гладким, плоским поверхностям. Это, очевидно, имеет свои недостатки на производстве, поскольку изготовленные детали могут иметь шероховатую или криволинейную поверхность. Для измерения поверхностной энергии настольный гониометр использует шприц для создания шарика жидкости, который прикасается к поверхности для осаждения. Затем пользователь визуально измеряет контактный угол по горизонтальному профилю. Этот метод требует серьезной подготовки и оставляет много места для человеческой ошибки. Таким образом, настольный гониометр в первую очередь применяется в лабораторных условиях с минимальными переменными окружающей среды и хорошо обученными пользователями.

Surface Analyst™ компании Brighton Science представляет собой умный ручной гониометр. Однако, в отличие от настольного гониометра, Surface Analyst выполняет измерения вертикально, а не горизонтально, используя запатентованный процесс, называемый Ballistic Deposition. Прибор создает поток микрокапель, которые сливаются на поверхности. Кинетическая энергия, генерируемая этим осаждением, позволяет капле растекаться по поверхности практически без помех со стороны шероховатых поверхностей. Благодаря Ballistic Deposition измерения также можно проводить под разными углами и в труднодоступных местах.



Сравнение гониометров

Surface Analyst не только портативный, но и очень удобный для пользователя. На обучение настольному гониометру может уйти много времени, и для этого требуется опытный пользователь. Но обучение с помощью Surface Analyst занимает всего несколько минут. Кроме того, его измерения не являются субъективными, что позволяет использовать его сотрудникам различных уровней в компании.

Во внешнем исследовании, где Surface Analyst сравнивали с двумя другими гониометрами, Surface Analyst показал большую согласованность и точность. Этот результат обусловлен способностью Surface Analyst баллистически осаждать капли воды на поверхности. Несоответствия в других гониометрах, скорее всего, связаны с несовершенством измеряемой поверхности. Поскольку шприц сбрасывает эти жидкости, им не хватает кинетической энергии баллистически осажденной капли, и они теряют способность измерять шероховатые поверхности.
