Угломеры с нониусом – обзор, инструкция по применению, описание, виды и отзывы

alexxlab | 13.07.2020 | 0 | Разное

Содержание

Угломерный инструмент: астрономический, геодезический, октанты, пр

При изготовлении деталей вручную или с применением различного оборудования всегда стоит вопрос о постоянном контроле за линейными, диаметральными и угловыми размерами. Если с измерением первых и вторых размеров особых вопросов не возникает, то с замерами углов несколько сложнее. Для их проведения применяют угломерный инструмент и для работы с ним необходим определенный навык.

Предназначен для измерения углов

Сведения о методах измерений

Для измерения углов применяют следующие методы:

  1. Путем сравнения с эталонными образцами.
  2. Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
  3. Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.



Методы измерения угломерным инструментом

Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.

Конструкция угломера

Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.

Конструкция угломера универсального

Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.

Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.

К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.

К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.

Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.

Угломеры

Устройств для замера углов на самом деле множество, это и:

  • угломерный инструмент с нониусом;
  • угломерный астрономический инструмент и многие другие.

Их применяют везде, где необходимо выполнять соответствующие измерения, например, при изготовлении штамповой оснастки, или определении местоположения судна в пространстве.

Угломерный инструмент с нониусом

Как уже отмечалось, чаще всего применяют угломеры с нониусом. В нашей стране производят угломеры с нониусом разного типа. В частности, в номенклатуре инструментальной продукции, которую выпускает АО КЗ «КРИН» присутствуют следующие позиции:

  • угломер с нониусом типа 2;
  • угломер с нониусом типа 4;
  • угломер с нониусом 5ум;
  • угломер с нониусом 4ум.

По большей части они предназначены для выполнения измерения наружных углов с точностью 2 минуты. Модели типа 2 применяют для проведения замеров в пределах от 2 до 360 градусов.

Угломерный астрономический инструмент

Кроме того, их можно использовать при выполнении лекальных (разметочных) работ, например, при производстве сложного фасонного инструмента (штампы, пресс-формы и пр.). Надо отметить, что производство угломерного инструмента отличает высокая трудоемкость, а материал для его производства обладает высокой стоимостью. Для его производства применяют инструментальные стали, цена которых в нескольких раз превышает стоимость конструкционных.

Конечно, существует угломерный инструмент, который обладает более низкой стоимостью. Для его изготовления применяют более простые материалы. Такую продукцию выпускают множество предприятий, расположенных в нашей стране и за ее пределами. Как пример можно привести

Угломеры с нониусом SKRAB

Один из ярких представителей этой продукции угломерный инструмент с нониусом SKRAB модели 40320. Его применяют для проведения замеров внутренних углов в диапазоне от 0 до 220 градусов. Точность такого прибора составляет 1 градус. В принципе такой точности хватает для проведения большинства работ, например, при разделке пластикового профиля при создании светопрозрачных конструкций (окон, дверей и пр.).

В последние годы производители выпустили на рынок электронные угломерные инструменты. Их точно так же применяют в промышленности, строительстве и пр. Их использование значительно проще, чем угломерных устройств механического типа. По большей части, этот инструмент производят из пластика или алюминиевых сплавов. На раме установлен измерительный блок. Точность электронных угломеров может колебаться в зависимости от качества производства и типа электронного устройства. Но в среднем она может лежать в диапазоне от 0,3 до 1 градуса. Эти угломерные приборы по большей части применяют в строительстве.

Технические характеристики

ГОСТ 5378-88 – это документ, определяющий технические требования к угломерам с нониусом. В нем определены типы угломерного инструмента с нониусом. Указаны предельные отклонения в проводимых измерениях и пр.

Технические характеристики угломера универсального

Технические характеристики включают в свой состав такие параметры, как твердость, которая должна составляя 57 по HRC на измерительных поверхностях.

Измерительный инструмент угломерного типа в соответствии с требованиями ГОСТ 5378-88 должен выполнить 18000 измерений. После этого можно говорить о его замене.

Применение

Как уже отмечалось, угломерные устройства нашли свое применение практически во всех отраслях, промышленности, транспорта.

В строительном деле угломеры применяют при выполнении работ по монтажу, разметке и выполнении проектных работ. С его помощью осуществляют контроль над монтажом строительных конструкций, которые расположены под определенным углом по отношению друг к другу. Причем измерения могут проводиться в трех плоскостях. Кроме, угломера в строительстве применяют отвесы и уровни.

Кроме этого, угломерный инструмент применяют в столярном и плотницком деле, в геодезии. Даже в медицине так инструмент применяют для контроля над суставами, позвоночником и пр.

Как пользоваться угломером с нониусом

Как пользоваться угломером с нониусом? Угломерным оборудованием механического типа довольно просто. Его можно использовать на любой поверхности и проводить измерения и внешних, и внутренних углов. При установке прибора нельзя допускать перекосов, это может привести к появлению значительной погрешности.

На приборе установлена специальная шкала, которая позволяет повысить точность измерений на порядок. В чем-то они похожи на традиционный штангенциркуль. Например, для замера внешнего угла, достаточно приложить к одной из плоскостей линейку, находящуюся в основании прибора, а к другой подвести подвижную часть, связанную со шкалой. В результате можно будет узнать искомый угол. Более подробная информация приведена в инструкции по эксплуатации угломерного прибора. Она, как и паспорт входит в комплект поставки.

На базовой шкале показаны градусы, по внешнему виду она похожа на школьный транспортир и измерение углов угломером с нониусом не составит труда даже для новичка.

Другие угломеры

Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.

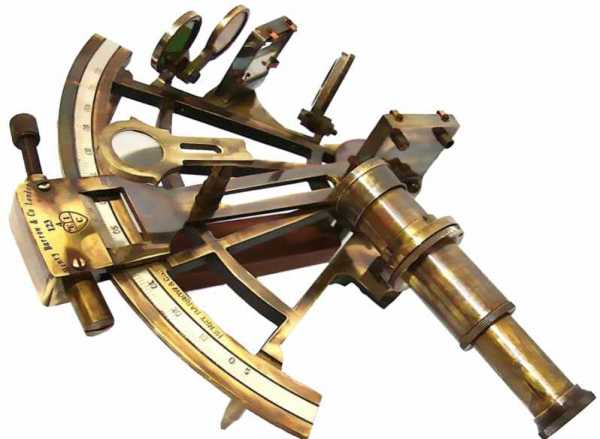

Угломерный инструмент секстант
Угломерный инструмент октант

При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга. При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки.

Недостатки угломеров

Угломерная техника требует к себе особо бережного отношения. И в отличие от другого инструмента ее необходимо хранить в отведенном месте. Несмотря на заявленные производителей сроки его эксплуатации, угломер может выйти из строя даже не от очень сильного удара или падения.

Еще одно неудобство в эксплуатации заключается в относительно мелкой разметке, но эта проблема решается установкой на прибор увеличительного стекла.

Поверка

Весь мерительный инструмент, применяемый на производстве должен пройти обязательную процедуру поверки. По крайне мере на тех предприятиях, где внедрена система управления менеджментом.

Поверка мерительного инструмента – это набор определенных операций, результатом которых становится заключение уполномоченного органа о соответствии предъявляемого инструмента завяленным требованиям.

Поверка угломером с нониусом должны выполнять только в лабораториях прошедших аттестацию в Росстандарте РФ.

Срок поверки устанавливает метрологический отдел предприятия.



Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter.

stankiexpert.ru

ГОСТ 5378-88 «Угломеры с нониусом. Технические условия»

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКН

files.stroyinf.ru

что это такое, с нониусом, типы, измерение углов универсальным прибором, виды, слесарный, электронный

На чтение 6 мин. Опубликовано

Угломер – это высокоточный механический или электронный прибор для измерения угла между поверхностями, удаленными объектами и элементами конструкции. Может применяться для определения наклона относительно горизонта.

Данные фиксируются на шкале, нониусе, оптическом датчике или электронном дисплее в зависимости от типа устройства. Все показания отображаются в градусах, для разных видов угломера погрешность отличается. Использование прибора координируется нормативными документами, например, по ГОСТ 13006-67.

Виды по отраслям

Измерение угла требуется в самых разных отраслях – строительство, плотницкое и столярное дело, горные и геодезические работы, мореходство. С внедрением компьютерных технологий на сложных производствах и в военной технике угломеры заменены сложными встроенными приборами. Принцип работы у них схож, ручное устройство применяется только при необходимости.

Строительный

Самая распространенная разновидность угломера.

Представляет собой две состыкованные линейки длиной от 30 до 100 см, между которыми находится механическая или электронная шкала.

Подходит для измерения угла между:

  • стропилами;
  • стенами;
  • вертикальными и горизонтальными строительными конструкциями.

Имеет высокую точность, погрешность может составлять не более 1 градуса. Для профессиональной работы инструмент должен быть эргономичным, весить не более 1,5 кг.

Слесарный

Компактное приспособление для точного измерения и с возможностью вариативной регулировки. Позволяет вымерять детали, которые затем будут использоваться во вращательных механизмах. Отклонения по градусам минимальны, при взаимодействии с таким угломером требуется навык работы.

Плотницкий

Представляет собой две направляющие линейки, связанные между собой вращающимся механизмом с делением.

Применяются в деревообработке для измерения угла между элементами конструкции.

Измерения не всегда точные, прибор может иметь люфт между механизмами регулировки. Стоимость на плотницкие угломеры ниже других, такой инструмент часто используется для бытовых нужд.

Горный

В конструкции прибора есть шкала с градусами, а также оптическое устройство для настройки. Применяется для измерения вертикальных и горизонтальных углов в пространстве, например, в шахтах или горных выработках. Имеет погрешность в работе, горный угломер редко используется на практике в связи с доступностью высокоточного оборудования для этой цели.

Астрономический

Сложный в устройстве прибор, состоящий из нескольких шкал и оптических элементов.

Вариативен в настройке, обладает высокой точностью измерения.

Позволяет оценить угол между поверхностью земли и конкретными точками на небосводе.

Применяется для расчета траектории движения небесных тел, их размера и скорости перемещения. Почти все механические телескопы имеют встроенный угломер, позволяющий исследовать и отдаленные объекты на небе.

Мореходный или навигационный

Из-за активного развития спутниковых технологий на практике применяется только при экстренной необходимости, например, при отказе электроники на судне. Выглядит, как треугольная конструкция с плавающим механизмом для регулировки и настройки. Угломер этого вида предназначен для определения географической широты и долготы конкретной точки. Для работы требуется наличие специальных таблиц, так как в принципе действия лежит знание о том, что небесное светило в определенное время находится над горизонтом под конкретным углом.

Артиллерийский

Устанавливается на военное оборудование, например, артиллерийские пушки для корректировки точности залпового огня. Позволяет с точностью до нескольких метров определить направление и дальность выстрела. Изначально использовалась только механическая шкала, в современных приборах она заменена на электронную или оптическую конструкцию.

Важно! В точных дисциплинах (горное и военное дело, мореходство и астрономия) на практике не используют традиционные механические угломеры. Для точности измерений они заменены современными электронными устройствами со встроенными датчиками, сложной оптической или лазерной системой.

Виды по принципу измерения

Все приборы для измерения угла между объектами отличаются по принципу измерения. В зависимости от этого параметра может разниться технология использования, точность и необходимость настройки.

Механические

Это контактное устройство. Для определения угла необходимо приложить обе поверхности инструмента к измеряемой поверхности. Полученные данные отображаются на размеченной на инструменте шкале. В зависимости от технологических особенностей механические угломеры разделяют на простые и с нониусом. Отдельно в эту группу относят так называемые «уголки», часто применяемые в быту. Они позволяют только проконтролировать конкретную точность угла, например, в 30 или 90о.

Оптические

Их можно отличить по характерному оптическому элементу в конструкции, который играет роль своеобразной лупы. Это позволяет расширить диапазон работы инструмента до 360о, имеется детальная шкала, разбитая вплоть до долей. Именно оптические угломеры стали основной для создания первых тахеометров – приборов для точного геодезического измерения угла в пространстве.

Лазерные

Внешний вид и конструкция такого угломера может быть различной. Во время работы выходит два луча, направленные на разные точки. После этого измерение производится с помощью механической шкалы или электронным способом. Главный минус лазерного инструмента – сложность использования при ярком освещении. В современных моделях при контакте луча с объектом издается звуковой сигнал, что упрощает работу.

Маятниковые

Внешне устройство напоминает обычные стрелочные часы. На циферблате нанесена разметка, отражающая градусы и доли, при расположении на горизонтальной поверхности стрелка всегда стоит строго вертикально. В инструменте имеется линейка, которую прикладывают к необходимой поверхности. После этого на циферблате отображается значение угла в градусах. Маятниковый угломер можно использовать только для оценки одной плоскости.

Важно! Некоторые модели угломеров могут работать сразу по нескольким шкалам. Например, встречаются устройства с оптической или лазерной системой, но данные отображаются на электронном дисплее.

Как пользоваться?

Для измерения углов применяют простые, или как их еще называют — универсальные, угломеры с двумя подвижными линейками и шкалой между ними. Чтобы измерить угол между двумя поверхностями, следует плотно приложить рейку в нужно положение и посмотреть на полученный результат. Для применения более сложных конструкций следует знать алгоритм работы.

Механическим с нониусом

Именно этот тип устройства вызывает наибольшие сложности в процессе работы. Технология измерения:

  1. Установить направляющую рейку в нужном направлении на плоскости. Выровнять нониус на значении нуля. Зафиксировать значение с помощью упора.
  2. Поворачивать линейку по шкале нониуса до тех пор, пока вторая направляющая поверхность не упрется в измеряемую поверхность. Закрепить ее и оценить градус.

На некоторых моделях имеются шкалы с минутами для более точного измерения. Полученные расчеты могут иметь погрешности, при необходимости результат рекомендуется перепроверить другим угломером.

Оптическим

Несмотря на сложность устройства, это простой в эксплуатации прибор. Для измерения угла нужно закрепить две части инструмент между поверхностями. Проверить расположение с помощью оптического элемента, на нем всегда изображена шкала. Сфокусироваться на плоскости угла, зафиксировать полученные данные.

Электронным

Самый популярный вид угломера для бытовых и строительных задач. Для простоты работы в инструменте имеется пузырьковый уровень для выравнивания линейки на поверхности. Алгоритм работы:

  1. Приложить инструмент базовой стороной к измеряемой поверхности.
  2. Отвести подвижную пластину ко второй плоскости, добиться плотного касания без зазоров.
  3. При фиксации на двух поверхностях на дисплее зафиксируется значение внутреннего угла.

Устройство не требует дополнительных расчетов, демонстрирует минимальную погрешность. Для работы требуется источник питания, в качестве которого обычно выступает батарейка типа АА или ААА.

Какой прибор лучше выбрать?

Чтобы выбрать качественное устройство, следует оценивать следующие параметры:

  • диапазон измерений;
  • удобство предоставления информации;
  • эргономичность инструмента, его габариты и вес;
  • наличие внутренней памяти для хранения показаний;
  • точность измерения, выставления необходимого угла.

При выборе конкретной модели следует учитывать специфику и особенности измерений. Например, для столярной мастерской или бытовых нужд подойдет обычный угломер или инструмент с электронным датчиком. Оптимальная длина направляющий – 25-40 см. Все профессиональные измерения следует проводить только с помощью специализированной техники с погрешностью не более 0,1о.

2lzz.ru

67115-17: 1 Угломеры с нониусом

Назначение

Угломеры предназначены для прямых измерений наружных углов от 0° до 180° контактным методом.

Физическая величина - плоский угол (... °).

Описание

Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.

На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Число модификаций - 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета по нониусу.

Общий вид угломера с нониусом представлен на рисунке 1.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерения наружных углов

от 0° до 180° включ.

Пределы допускаемой абсолютной погрешности угломеров модификаций: 1-2

±2'

1-5

±5'

Цена деления основной шкалы

Значение отсчета по нониусу угломеров модификаций: 1-2

2'

1-5

5'

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длинахширинахвысота)

не более140х126x18 мм

Масса

не более 0,20 кг

Средний срок службы угломера

не менее 8 лет

Условия эксплуатации:

-    температура окружающего воздуха

-    относительная влажность воздуха

От + 15 °С до +25 °С не более 80 %

Знак утверждения типа

наносят на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Угломер с нониусом

УМ

1 шт.

Футляр

-

1 шт.

Руководство по эксплуатации

УМ.000 РЭ

1 экз.

Поверка

осуществляется по МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».

Основные средства поверки:

Мера плоского угла 2-15°10', 30°20', 45°30', 60°40', 75°50'-2, 3- 90°00', 90°30'-2 ГОСТ 2875-88, регистрационный номер в Федеральном информационном фонде № 485-64.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых угломеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.

Нормативные документы, устанавливающие требования к угломерам с нониусом типа 1

ГОСТ 5378-88 Угломеры с нониусом. Технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22 Об утверждении государственной поверочной схемы для средств измерений плоского угла.

all-pribors.ru

60452-15: 1 Угломеры с нониусом

Назначение

Угломеры предназначены для прямых измерений наружных углов от 0° до 180° контактным методом.

Физическая величина - плоский угол (... °).

Описание

Принцип действия угломеров основан на совмещении линейки основания и линейки подвижной с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкале угломера.

У гломер состоит из основания, выполненного в виде полудиска, с нанесенной на нем угловой шкалой, сектора с нониусом, линейки подвижной со съемным угольником, микрометрической подачи и стопорного винта. Измерение углов менее 90° производится со съемным угольником, закрепленным на подвижной линейке, а углов более 90° - без съемного угольника, при этом к показаниям угломера необходимо прибавить 90°. Для точной установки угломера на измеряемый угол необходимо пользоваться микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Число модификаций - 2 (1-2; 1-5), отличающихся друг от друга значением отсчета по нониусу.

Технические характеристики

Наименование параметра

Значение

Диапазон измерения углов

от 0° до 180°

Пределы допускаемой абсолютной погрешности измерения углов для модификаций: 1-2

± 2'

1-5

± 5'

Цена деления основной шкалы

Значение отсчета по нониусу угломеров модификаций: 1-2

2'

1-5

5'

Габаритные размеры (длина хширинахвысота)

не более 140х 126x18 мм

Масса

не более 0,20 кг

Средний срок службы угломера

не менее 8 лет

Условия эксплуатации:

-    температура окружающего воздуха

-    относительная влажность воздуха

(20 ± 5) °С не более 80 %

Знак утверждения типа

Знак утверждения типа наносят на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят: угломер, футляр, руководство по эксплуатации.

Поверка

осуществляется в соответствии с МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».

Перечень эталонов, применяемых при поверке:

-    мера плоского угла 2-15°10', 30°20', 45°30', 60°40', 75°50'-2 ГОСТ 2875-88;

-    мера плоского угла 3- 90°00', 90°30'-2 ГОСТ 2875-88.

Сведения о методах измерений

УМ.000 РЭ «Угломер с нониусом типа 1. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к угломерам

ГОСТ 5378-88 «Угломеры с нониусом. Технические условия».

ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».

Рекомендации к применению

У гломеры с нониусом типа 1 применяются в машиностроении, приборостроении и других областях промышленности при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии законодательством Российской Федерации о техническом регулировании.

all-pribors.ru

Угломер с нониусом типа 1. Модели 2 УМ, 5 УМ

Назначение средства измерений

Угломеры предназначены для прямых измерений наружных углов от 0° до 180°контактным методом.

Физическая величина - плоский угол (…°).

Описание средства измерений

Принцип   действия    угломеров    основан   на    совмещении    линейки   и    основания

  • измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.

На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Число модификаций - 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета по нониусу.

Общий вид угломера с нониусом представлен на рисунке 1.



















                                      5УM

Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики


Наименование характеристикиЗначение
Диапазон измерения наружных угловот 0° до 180° включ.
Пределы допускаемой абсолютной погрешности
угломеров модификаций: 1-2±2'
                                            1-5±5'
Цена деления основной шкалы
Значение отсчета по нониусу угломеров модификаций:                    1-22'
                                            1-55'

Таблица 2 - Основные технические характеристики


Наименование характеристикиЗначение
Габаритные размеры (длина´ширина´высота)не более 140´126´18 мм
Массане более 0,20 кг
Средний срок службы угломеране менее 8 лет
Условия эксплуатации:
- температура окружающего воздухаОт + 15 ºС до +25 ºС
- относительная влажность воздухане более 80 %


Знак утверждения типа
наносят на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений
Таблица 3 - Комплектность средства измерений


НаименованиеОбозначениеКоличество
Угломер с нониусомУМ1 шт.
Футляр-1 шт.
Руководство по эксплуатацииУМ.000 РЭ1 экз.

Поверка
осуществляется по МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».

Основные средства поверки:

Мера плоского угла 2-15°10', 30°20', 45°30', 60°40', 75°50'-2, 3- 90°00', 90°30'-2 ГОСТ 2875-88, регистрационный номер в Федеральном информационном фонде № 485-64.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых угломеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.

Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к угломерам с нониусом типа 1 ГОСТ 5378-88 Угломеры с нониусом. Технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22 Об утверждении государственной поверочной схемы для средств измерений плоского угла.







reg-servis.ru

65138-16: 613 Угломеры с нониусом

Назначение

Угломеры с нониусом серии 613 (далее по тексту - угломеры) предназначены для измерений наружных и внутренних углов контактным методом.

Описание

Принцип действия угломеров основан на совмещении линейки основания и подвижной линейки с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкале угломера.

Угломер состоит из основания, выполненного в виде полудиска, с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, микрометрической подачи и стопорного винта.

Для точной установки угломера на измеряемый угол необходимо пользоваться микрометрической подачей. Для фиксации размера угломеры имеют стопорные винты.

Товарный знак //.ms или    , или f/NKS наносится на паспорт угломеров

типографским методом, на основание и на футляр угломеров краской или методом лазерной маркировки.

Технические характеристики

Таблица 1 - Диапазон измерений, значение отсчета по нониусу, а также пределы допускаемой абсолютной погрешности измерений угломеров как при незатянутом, так и при затянутом стопоре при температуре окружающего воздуха (20±5) °С и относительной влажности до 80%

Диапазон измерений

Значение отсчета по нониусу

Пределы допускаемой абсолютной погрешности

наружных углов

внутренних углов

От 0° до 320°

От 40°до 130°

2'

±2'

Таблица 2 - Допуск плоскостности и прямолинейности измерительных поверхностей угломеров

Длина измерительных

Допуск плоскостности и

поверхностей, мм

прямолинейности, мкм, не более

От 0 до 100 включ.

3

св. 100 до 150

4

Таблица 3 - Основные технические характеристики угломеров

Г абаритные размеры, мм, не более

Масса, кг, не более

Длина

Ширина

Высота

150

150

27

0,4

Цена деления шкалы основания угломеров 1°.

Параметр шероховатости измерительной поверхности Ra не более 0,2 мкм по ГОСТ 2789-73.

Средний срок службы угломеров не менее 5 лет.

Диапазон рабочих температур, °С    от + 15 до + 25.

Относительная влажность воздуха, %, не более    80.

Знак утверждения типа

наносят на футляр угломеров методом наклейки и на титульный лист паспорта типографским методом.

Комплектность

Таблица 4. Комплектность средств измерений

Наименование

Количество

угломер

1 шт.

футляр

1 шт.

паспорт

1 экз.

методика поверки

1 экз.

Поверка

осуществляется по документу МП 65139-16 «Угломеры с нониусом серии 613. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 мая 2016 г.

Основное средство поверки:

- призматические угловые меры 2-го класса точности по ГОСТ 2875-88.

Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносятся на свидетельство о поверке.

Сведения о методах измерений

приведены в паспорте на угломеры с нониусом серии 613.

Нормативные документы

Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Росстандарта 19 января 2016 г. № 22.

Техническая документация фирмы-изготовителя.

all-pribors.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
