Углы заточки сверла по металлу: Угол заточки сверла по металлу: таблица и рекомендации

alexxlab | 01.12.2018 | 0 | Разное

Содержание

Угол заточки сверла по металлу: таблица и рекомендации

Сверла по металлу, как и любой другой режущий инструмент, изнашиваются в процессе эксплуатации, что делает их непригодными к использованию. Между тем в большинстве случаев режущие и другие углы сверла по металлу можно восстановить, выбрав их значения по специальной таблице и выполнив заточку.

Ручная заточка сверла по металлу

Назначение и конструктивные особенности инструмента

Сверла по металлу, для изготовления которых используются стальные сплавы быстрорежущей группы, применяются для создания в металлических деталях как сквозных, так и глухих отверстий. Наиболее распространенными являются спиральные сверла, конструкция которых включает в себя следующие элементы:

  • режущую часть;
  • рабочее тело;
  • хвостовик;
  • лапку.

Конструктивные элементы спирального сверла

Если хвостовик, который может быть как цилиндрическим, так и коническим, предназначен для надежной фиксации инструмента в патроне используемого оборудования, то рабочая часть одновременно выполняет сразу несколько важных функций. Именно геометрией сверла определяются его работоспособность и режущие свойства.

Важнейшими элементами рабочей части сверла по металлу являются винтовые канавки. Их задача состоит в том, чтобы выводить из зоны обработки стружку. Геометрия спирального сверла по металлу предусматривает, что передняя сторона спиральной канавки выполняется под определенным углом, величина которого по направлению от оси инструмента к его периферийной части меняется. В процессе изготовления сверла по металлу на боковой области его спиральных элементов формируются узкие ленточки, несколько выступающие над основной поверхностью. Задача таких ленточек состоит в том, чтобы уменьшить величину трения инструмента о стенки формируемого отверстия.

Особенности различных видов заточки сверл

Заточка сверл, как уже говорилось выше, необходима для того, чтобы восстановить их геометрические параметры. Выбор определенного вида заточки сверла зависит от ряда факторов (диаметра инструмента, характеристик обрабатываемого металла и др.).

Наиболее универсальной является нормальная заточка (Н), при выполнении которой на рабочей части сверла формируются одна поперечная и две режущие кромки. Угол заточки сверла в данном случае составляет 118–120°. Выбирая такой вид заточки сверл, следует иметь в виду, что использовать его можно по отношению к инструментам, диаметр которых не превышает 12 мм.

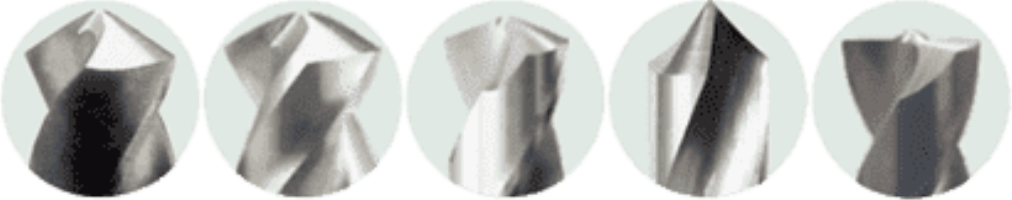

Типы заточек сверл по металлу

Все остальные виды заточки, которые обозначаются буквосочетаниями НП, НПЛ, ДП, ДПЛ, можно применять для инструментов с диаметром до 80 мм. Каждый из указанных типов заточки предполагает доведение геометрии сверла по металлу до требуемых параметров.

НП

Такая заточка подразумевает подточку поперечной кромки, что делается для уменьшения ее длины и, соответственно, для снижения нагрузок, воспринимаемых инструментом в процессе сверления.

НПЛ

В данном случае кроме поперечной кромки подточке подвергается и ленточка, что позволяет уменьшить ее ширину в области режущей части. Подточка ленточки помимо уменьшения силы трения, создаваемой при сверлении, позволяет сформировать дополнительный задний угол сверла, что способствует облегчению процесса обработки.

ДП

Это двойная заточка, совмещенная с подточкой поперечной кромки. Выполнение заточки данного вида позволяет сформировать на рабочей части сверла по металлу одну поперечную и четыре режущие кромки, имеющие вид ломаных линий.

ДПЛ

Это аналогичный предыдущему вид заточки, при котором дополнительно подтачивают ленточку. Создание четырех режущих кромок при выполнении двойной заточки необходимо для того, чтобы уменьшить угол между периферийными участками режущих кромок. Такой подход позволяет улучшить отвод тепла от режущей части инструмента и, соответственно, значительно повысить его стойкость.

Как правильно выбрать углы заточки

Углы заточки сверла, как уже говорилось выше, выбираются по специальным таблицам, где их значения представлены в зависимости от того, в каком именно материале необходимо сформировать отверстие.

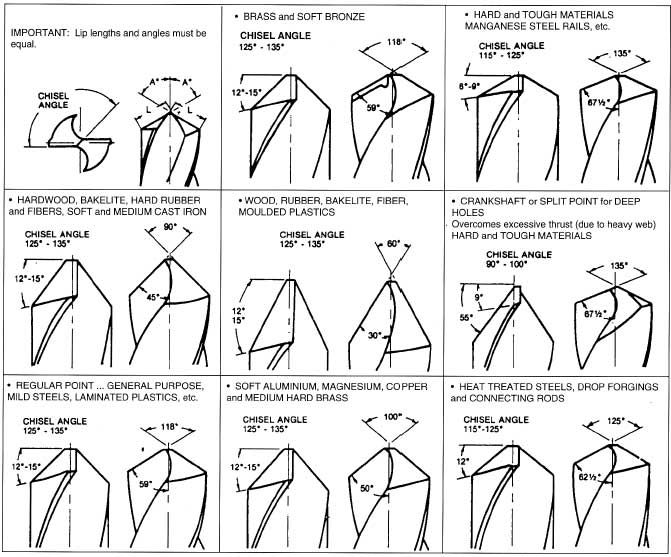

Таблица 1. Углы заточки сверла по металлу для различных материалов

Если неправильно выбрать углы, под которыми будет затачиваться сверло, то это приведет к тому, что оно в процессе работы будет сильно нагреваться. Это в итоге может привести к его поломке. Кроме того, именно неправильно выбранные углы, используемые для заточки сверла по металлу, часто становятся основной причиной некачественно выполненного сверления.

Выполнение операции

Традиционно заточка сверл по металлу спирального типа выполняется на наждачном станке, оснащенном точильным кругом соответствующей твердости. Начинать затачивать их следует с обработки задней поверхности. Прижимая инструмент данной поверхностью к вращающемуся точильному кругу под определенным углом, надо следить за тем, чтобы на ней формировался правильный уклон.

При заточке передней режущей поверхности необходимо контролировать не только угол, под которым выполняется операция, но и размер перемычки. Очень важно, чтобы при заточке на рабочей части сверла по металлу были сформированы режущие кромки равной длины, расположенные под одним углом. Если просверлить отверстие сверлом, при заточке которого не соблюдены эти важные требования, то диаметр такого отверстия будет больше, чем поперечный размер самого инструмента.

Проверка углов заточки с помощью шаблона

Проверить соответствие основных геометрических параметров (в том числе угла заточки) сверла требуемым характеристикам можно при помощи одного шаблона, который несложно приобрести в серийном исполнении или изготовить самостоятельно.

И в заключение небольшой видеоролик о том, как самостоятельно заточить сверло по металлу.

Угол заточки сверла по металлу:таблица,рекомендации по заточке

Виды заточек сверл по металлу

Заточка сверл осуществляется с целью реанимации инструментов после интенсивной эксплуатации. Существует несколько форм заточки. Выбор в пользу конкретного варианта зависит от диаметра спирального сверла, обрабатываемого материала и других факторов.

Универсальной считается нормальная форма заточки под углом 118-120 градусов. Она позволяет подобрать угол сверла, оптимальный для любых материалов. Единственный минус – ограничение диаметра сверла 12 миллиметрами. Нижеизложенные варианты применяются для инструментов с диаметром до 80 мм.

фото:углы заточки сверла по металлу

К примеру, форма обработки НП включает подточку поперечной кромки. Уменьшение длины способствует снижению усилия и, как следствие, предотвращает излишнее повреждение обтачиваемой детали. Сфера применения – подготовка бура к созданию отверстий в стали.

Разновидность этого способа – НЛП. Помимо описанной подточки кромки, аналогичное действие проводят с ленточками. В результате образуется дополнительный задний угол сверла, который значительно облегчает процесс резки и уменьшает трение функциональной части при проходе сквозь обрабатываемый материал.

В некоторых случаях применяется и двойное затачивание. Методы ДП, ДЛП и аналоги рассчитаны на улучшение характеристик периферийных узлов сверла. Изменение угловой точки между кромками до 75 градусов снижает теплоотвод от сверла и повышает его стойкость.

Рекомендуемые углы заточки сверла по металлу

Ниже представлена таблица углов заточки сверла по металлу для разных видов материала.

Обрабатываемый материал Угол сверла
Сталь, чугун, твердая бронза 116-118°
Латунь, мягкая бронза 120-130°
Бетон 118-130°
Медь 125°
Пластмасса 90-100°
Алюминий, древесина, деликатные материалы 140°

Неправильно подобранный угол заточки сверла приводит к быстрому нагреву, плохому сверлению и возможной последующей поломке сверла.

Процесс заточки и проверки угла сверла по металлу

Процедуру выполняют на точильном круге. Первый этап – заточка задней поверхности спирали. Для этого инструмент уверенно прижимают к поверхности круга. Обращайте внимание на стабильность – угол заточки сверла по металлу должен быть одинаковым. В итоге, если смотреть на перку сбоку, должен получиться правильный конус.

Далее производится обработка режущей поверхности. Здесь следует обратить внимание не только на постоянство угла, но и на величину перемычки. Для крупных буравчиков ее размер не должен превышать полутора миллиметров.

Правильность заточки бура проверяется по шаблону, который изготавливается мастером вручную или приобретается фабричный. В основе проверки сверла – треугольник Рело, на основе которого создают режущие инструменты для создания квадратных отверстий.

фото:шаблон для проверки угла заточки сверла

Он состоит из трех частей. Первая сторона используется для контроля поперечной кромки, вторая представляет собой эталон угла винтовой линии, третья измеряет длину режущей части и проверяет угол при вершине. Качественная работа не вызывает отклонений – все параметры соответствуют линиям шаблона по мере прилегания.

Угол заточки сверла по металлу:Видео

Заточка сверла. Угол заточки сверла для стали по металлу

Заточка сверла. Угол заточки сверла для стали

Угол заточки сверла устанавливается в отличие от свойств материала. Другими словами, свойство материала влияет на угол заточки сверла.

В повседневных условиях популярны спиральные сверла, которые с помощью своих характеристик применяются для более твёрдого состояния стали и даже для дерева.

Ознакомимся с углами при вершине сверла. Так, если обрабатывается сталь, то угол заточки сверла для стали будет составлять 116-118 градусов.

Процесс заточки сверла начинается с образования режущих кромок, нацеливаясь на участки спиральных канавок, по которым проходит стружка. Держать сверло нужно так, чтобы область затачивания всегда была напротив оси вращения круга.

Такое же действие сделайте другой кромкой. Для стали угол составляет 140 градусов.

 120 градусов — это оптимальный угол большинства сверл.

Угол заточки сверла по дереву

Ознакомимся со сверлением дерева. Для ручного сверления материалов из дерева применяют сверлилку и коловорот, используя патроны (зажимные) определённых форм.

Отметим, что ручная винтовая сверлилка зачастую применяется при высверливания отверстий диаметром в пределе 5 мм.

При сверлении необходимо принимать во внимание твёрдость древесины, размещение трещин, глубину сверления, присутствие гвоздей и других посторонних материалов.

Если диаметр отверстия большого размера, то лучше центры заранее засверлить тонкими сверлами чтобы сверло не изменило направление, а если дерево непрочное целесообразно сделать зенкование.

Если имеются сквозные отверстия, нужно при выходе сверла сделать определённую преграду, например, из кусочка дерева.

Помните! Что при сверлении направлять инструмент на свою сторону нельзя. Внимательно рассмотрите состояние сверла, центровку сверла в патроне. Используйте эти правила в целях личной безопасности и эффективности работы с материалами.

Если же в процессе работы в глаз попали частички затачиваемого материала немедленно обратитесь к врачу.

Если сверление происходит по дереву, то об остроте сверла не стоит переживать, ведь сверло служит долго без систематической заточки.

Однако, при работе с металлом, острота сверла играет важную роль, поскольку просверлить металл возможно исключительно при наличии острого сверла.

Таким образом, угол заточки сверла по дереву

будет составлять 140 градусов.

Угол заточки сверла по металлу

Например, для металлов твёрдого типа, приемлем угол заточки сверла приблизительно 120 градусов, для более мягкий металлов – 90.

Если работать придётся с мягкой бронзой, то угол при вершине будет равен 120—130 градусам; красная медь – 125; алюминий -140; пластмассы – 90-100; хрупкие материалы –140.

Угол заточки не может быть одинаковый для всех материалов!

Таким образом, угол заточки сверла устанавливается в зависимости от характеристики материала (при этом учитывается его пластичность и состояние).

Так, чем мягче материал, тем больше угол наклона. Однако этот принцип применяется на производстве.

В домашних условиях, когда одно и тоже сверло применяется для многих материалов, угол наклона зависит от диаметра сверла и меняется от 19 — 28° для сверл, которые имеют диаметр от 0,25- 10 мм.

А также вы можете посмотреть видео ручная заточка спиральных сверл, ч. 1

Ручная заточка спиральных сверл, ч. 2

Специальные заточки сверл, ч. 3. Заточки для листа

Подобрано для вас:

Заточка сверла по металлу: как правильно, важные моменты

При сверлении металла, режущий инструмент теряет начальную остроту рабочей кромки. Не стоит его выкидывать, чтобы приобретать новый. Даже самая прочная марка стали, подверженная термической обработке, не может обеспечить выполнение сверлильных операций без восстановления режущей части. Вернуть прежние эксплуатационные свойства поможет заточка сверла по металлу. Приспособление своими руками в бытовых условиях изготовить несложно без использования специального оборудования. Рассмотрим, как вернуть инструменту первоначальные режущие свойства.

Как влияет угол заточки сверла по металлу на эффективность сверления

В домашних условиях часто производят работы по выполнению в металле отверстий требуемого размера. Не всегда при выполнении сверления имеется возможность оперативно заменить изношенный инструмент новым, имеющим необходимый размер. Домашние умельцы стараются подбирать необходимый диаметр, но если углы заточки сверл не выдержаны, то проблематично быстро и качественно выполнить поставленную задачу.

Несоответствие остроты режущей кромки и геометрических параметров можно определить по ряду признаков:

  • повышенному уровню шума, издаваемому незаточенным хвостовиком;
  • интенсивному повышению температуры заготовки при механической обработке;
  • резкому нагреву рабочей части и тела, закрепленного в патроне;
  • неудовлетворительному качеству формируемых отверстий;
  • возрастанию осевого усилия, прикладываемого к электрической дрели;
  • качеству стружки, которая крошится, а не имеет спиральную форму.
Затачивать сверла, предназначенные для работ по металлу, приходится значительно чаще, чем те, при помощи которых выполняется обработка древесины

Кроме того, значительно возрастает нагрузка на электродвигатель при попытке приложить в осевом направлении усилие, достаточное для погружения режущей кромки в металл. Затупление фаски является источником дополнительного сопротивления между режущей частью и поверхностью обработки. Зная, как правильно заточить сверло по металлу, при обнаружении любого из указанных признаков необходимо немедленно прекратить сверление и приступить к восстановлению.

Изношенная рабочая часть не только снижает эффективность механической обработки, но также влияет на безопасность. При высоком нагреве и повышенной температуре, выполняя мехобработку на значительных скоростях, возможна поломка. Фрагменты металла могут разлететься во все стороны и нанести серьезные травмы.

Заточка сверл – подготовительные мероприятия

Домашних мастеров часто огорчает невозможность дальнейшей реализации замыслов из-за того, что затупилось сверло. Как заточить его самому? Ведь в условиях производственных предприятий для решения такой задачи применяется специальное оборудование. Оно позволяет обеспечить повышенную точность, надежно фиксирует режущий хвостовик и восстанавливает состояние режущей кромки за ограниченное время. Размышляя, как заточить сверло по металлу у себя дома, проверьте, какой имеется бытовой электроинструмент.

Подойдет следующее оборудование:

  • шлифовальная машинка;
  • точильный станок;
  • электрическая дрель.

Следует тщательно продумать, что понадобится для выполнения работ, чем дополнительно укомплектовать электроинструмент.

Заточка сверла по металлу с помощью специального приспособления заметно упрощает задачу

Заточка сверл своими руками должна производиться с использованием дополнительных принадлежностей:

  • точильных кругов, имеющих различную твердость. Зернистость круга подбирается в зависимости от твердости обрабатываемого материала;
  • емкости, предназначенной для охлаждающей жидкости. По эффективности охлаждения машинное масло обеспечит больший эффект, чем обычная вода;
  • фиксирующего приспособления, позволяющего гарантировать необходимый угол заострения. Важно обеспечить надежную фиксацию при обработке режущей части.

Для обеспечения неподвижности может использоваться сложное приспособление с регулируемым углом или простая точилка для сверл на дрель.

При выполнении работ необходимо использовать средства индивидуальной защиты для соблюдения требований техники безопасности.

Для заточных мероприятий понадобятся:

  • защитные очки. Они предохранят слизистую оболочку глаз от засорения стружкой и пылью, а также попадания искр при механической обработке;
  • рукавицы. Надежно защитят кожу рук от порезов при касании остро заточенной кромки и разлетающихся фрагментов металлической стружки.

Подготовив все необходимое для выполнения работ, следует изучить, как заточить сверло правильно в домашних условиях. Это позволит избежать ошибок и значительно ускорит выполнение заточных мероприятий.

Работа изношенным сверлом является не только неэффективной, но и небезопасной

Как правильно точить сверла по металлу

К сожалению, не все домашние умельцы имеют представления, как правильно заточить сверло. Некоторые тратят денежные средства на покупку нового, а затупившееся выбрасывают. Вместе с тем восстановление затупившейся поверхности является несложной операцией, позволяющей вернуть прежние эксплуатационные характеристики.

В зависимости от формы режущей части, применяются различные методы восстановления рабочей поверхности:

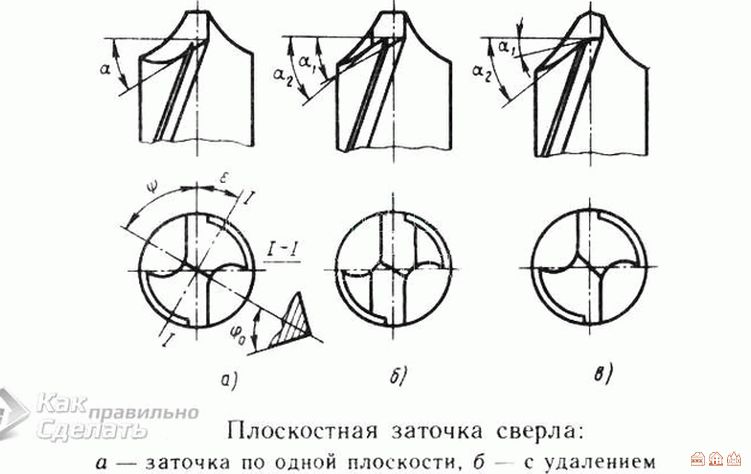

  • одноплоскостной;
  • двухплоскостной;
  • конический;
  • цилиндрический;
  • винтовой.

До начала работы следует:

  • определиться с методом восстановительных работ;
  • осмотреть состояние рабочей поверхности;
  • проверить работоспособность заточного устройства;
  • подготовить фиксирующее приспособление.

На примере наиболее распространенных методов – одноплоскостного и конического, рассмотрим алгоритм действий.

Чтобы заточка сверла была качественной, необходимо обеспечить его подачу в зону обработки под требуемым углом

При выполнении работ одноплоскостным методом необходимо подвести режущий инструмент к наждачному кругу, обеспечив параллельное расположение режущей кромки относительно плоскости круга. Затем необходимо прижать его к кругу, соблюдая задний угол в интервале 26–30 градусов. Это довольно несложный способ, применяемый для изделий диаметром не более 3 мм.

Обратите внимание на серьезные моменты:

  • абразивный круг должен вращаться навстречу затачиваемой поверхности;
  • соблюдайте постоянный угол и не допускайте смещения относительно оси;
  • выполняйте работу по восстановлению рабочей кромки за один подход;
  • охлаждайте нагретый хвостовик при смене положения.

При визуальном осмотре острия рабочие грани должны иметь одинаковый уклон и равную длину, что несложно проверить с помощью шаблона.

Конический метод восстановления – более сложный и требует определенной подготовки. Он имеет принципиальные отличия от одноплоскостного, и используется для инструмента диаметром свыше 4 мм. Затачиваемый инструмент следует держать обеими руками. Коснувшись рабочей частью абразивной поверхности, необходимо плавно выполнять поворот по задней стороне, придавая конусообразную форму. При этом запрещается открывать инструмент от наждачной поверхности. Необходимо каждый цикл начинать с рабочей кромки и завершать полным поворотом с последующим контролем углов.

После завершения работ по восстановлению режущей кромки помните, что необходимо довести инструмент.

При выполнении заточки сверл в домашних условиях всегда приходится искать способы, позволяющие сделать результат этого процесса качественным

Задача доводки:

  • шлифовка рабочей части;
  • удаление мельчайших шероховатостей.

Для этого можно использовать круг с мелким абразивом.

Правильная заточка сверла – важные моменты

Имеется общее правило при выполнении заточных работ – вначале следует заострить заднее основание, а затем подходить к обработке режущего элемента.

При этом важно соблюдать следующие рекомендации:

  • удерживать инструмент, располагая режущую кромку параллельно абразивному кругу;
  • применять специальное приспособление, обеспечивающее необходимый угол заострения.

При заточке обратите внимание на указанные моменты:

  • соблюдение переднего угла рабочей части. Он замеряется в главной плоскости и располагается между рабочей частью инструмента и основанием кромки резания;
  • правильность заточки заднего угла режущей кромки. Он контролируется аналогично переднему, но расположен в задней плоскости инструмента;
  • соответствие углового положения двух кромок резания. Угол располагается при вершине рабочей поверхности и расположен между обеими режущими кромками.

Соблюдение рекомендаций по заточке позволит полностью восстановить рабочие характеристики.

Наждачный станок, оснащенный точильным кругом, является универсальным устройством, позволяющим даже в домашних условиях качественно заточить сверло по металлу

Угол заточки сверла – применяем контрольный шаблон

При самостоятельном выполнении заточных работ следует исключить вероятность ошибок. Для этого необходимо проконтролировать правильность обработки, используя специальный шаблон. Его можно купить в специализированных магазинах или изготовить самостоятельно, используя алюминиевый, медный или стальной лист с толщиной 1–1,5 мм. Желательно использовать стальной шаблон, отличающийся увеличенным ресурсом использования.

Контрольное приспособление позволяет проверить следующие параметры:

  • длину режущей кромки;
  • угол при вершине;
  • взаимное положение режущей части и перемычки.

Контролируя угол заострения и другие параметры, можно добиться правильной геометрии рабочей части. После проверки с помощью контрольного шаблона можно произвести пробное сверление и, в случае необходимости повторно довести рабочую поверхность.

Сверла по металлу – заточка с помощью приспособления

Для восстановления режущего инструмента в домашних условиях удобно использовать самодельное приспособление. Заточка сверла по металлу – несложная операция, с которой можно справиться самостоятельно. Для обеспечения жесткости конструкции необходимо собирать приспособление на мощной опорной плите.

К основе крепятся следующие элементы:

  • приводной двигатель с установленным на валу наждачным кругом;
  • поворотная колонка с механизмом фиксации инструмента.

Использование поворотного приспособления позволит произвести заточку в различных пространственных положениях. При этом будет гарантирован угол расположения режущей части относительно абразивной поверхности круга.

Используя насадку с кругом, установленную в патрон обычной бытовой дрели, также можно восстановить режущую кромку.

Для этого необходимо выполнить следующие работы:

  1. Зафиксировать режущий инструмент в тисках или приспособлении.
  2. Задать требуемое угловое положение.
  3. Закрепить абразивный диск в патроне.
  4. Поднести дрель с насадкой, соблюдая необходимый угол.

Аналогичные задачи можно выполнять с помощью болгарки, на которой закреплен диск, предназначенный для обработки металла.

Подводим итоги

Разобравшись со всеми тонкостями заточных работ, следует определиться, какой электроинструмент лучше использовать. Домашними мастерами разработано множество различных приспособлений, обеспечивающих повышенную точность заточки. Важно тщательно изучить их конструкцию и выбрать оптимальный вариант. Желательно первый раз восстанавливать инструмент под контролем специалиста. Терпение и настойчивость – главные качества в этой работе.

Виды и углы заточки сверл для стали и алюминия

Для сверления отверстий применяют спиральные сверла. Спиральное сверло (рис. 64) состоит из рабочей части, хвостовика, шейки, лапки, или поводка. Хвостовик сверла закрепляется в патроне пневматической или электрической машины или в шпинделе станка.


Рис. 64. Спиральное сверло и его части

Сверла изготовляют с обыкновенной и двойной заточкой. Сверла с обыкновенной заточкой имеют на режущей части одну поперечную и две режущие кромки. Сверла с двойной заточкой отличаются тем, что имеют двойной угол при вершине; их режущие кромки выполнены в виде ломаной линии. Сверла с обыкновенной заточкой диаметром от 0,25 до 12 мм применяют для сверления стали, чугуна, цветных металлов и их сплавов. Сверла с обыкновенной заточкой диаметром свыше 12 до 80 мм применяют для сверления сталей, имеющих предел прочности при растяжении до 50 кг/мм2. Сверла с двойной заточкой диаметром от 12 до 80 мм применяют для сверления сталей, имеющих предел прочности при растяжении более 50 кг/мм2.

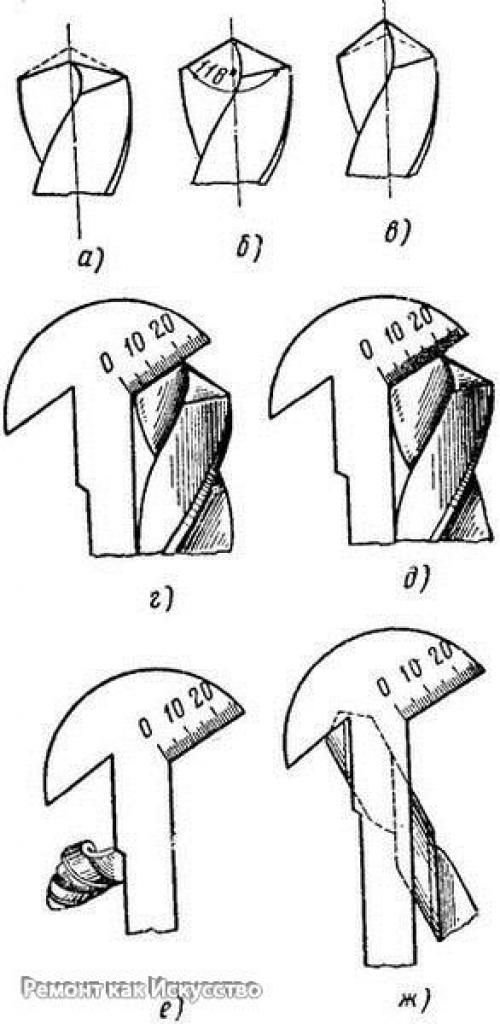

Рис. 65. Заточка и проверка спиральных сверл:
а, в — сверло заточено неправильно, б — сверло заточено правильно, г, д — проверка угла наклона и длины режущей кромки, е — проверка угла наклона к оси поперечной кромки, ж — проверка величины угла снятии затылка

Для нормальной работы спирального сверла с обыкновенной заточкой необходимо, чтобы угол при вершине был равен 118° (рис. 65,6).

Если угол при вершине будет больше 118° (рис. 65,а), сверло, имея укороченные размеры режущих кромок, станет неустойчивым, легко будет смещаться и разбивать отверстия или сломается, так как оно не может быстро углубляться в металл, когда на него действует усилие подачи. Если, наоборот, угол при вершине будет меньше  118°  (рис. 65,б), получится слишком большое давление острия на обрабатываемый материал, что также часто приводит к поломке сверла.

Обе режущие кромки затачивают строго под одинаковым углом к оси сверла, кромки должны быть равными по длине, в противном случае сверло будет бить и отверстие получится неправильным, т. е. больше диаметра сверла. Кроме того, одностороннее заточенное сверло быстрее тупится, так как работает одной кромкой.

Угол при вершине сверла, равный 118°, до известной степени является универсальным — пригодным для сверления стали и чугуна. При сверлении отверстий в других металлах и сплавах сверла затачивают под следующими углами: латуни и бронзы — 130—140°, красной меди — 125°, алюминия и дюралюминия — 140°.

Вручную заточить правильно сверло трудно,  поэтому сверла затачивают на специальных станках.

Для проверки заточки сверл пользуются специальными шаблонами (рис. 65, г, д, е, ж), позволяющими с достаточной точностью определить заточку.

Какой угол заточки сверла по металлу

Если сверлить приходится только древесину, то об остроте сверла можно не задумываться, так как сверло может исправно служить месяцы и годы без заточки. Но когда доходит дело до сверления металла, острота сверла становиться очень важна, другими словами, просверлить металл можно только острым сверлом. Разницу легко почувствовать, взяв абсолютно новое сверло. Начав довольно резво врезаться в металл, с каждой минутой сверло будет погружаться в металл все медленнее, а давить на него придется все сильнее. Скорость затупления сверла зависит в частности от оборотов, скорости подачи, охлаждения и других факторов, однако как ни старайся, время работы сверла до неудовлетворительной работоспособности измеряется минутами. Если объем работы значительный, постоянно покупать новые сверла получится накладно, поэтому лучше научиться их затачивать. Хотя все равно стоит иметь несколько сверл одного диаметра (3-10, в зависимости от ох диаметра и соответственно цены) чтобы возвращаться к заточке только когда затупились все сверла.

На периферии сверла скорость резания максимальна, и, следовательно, максимален нагрев режущих кромок. В то же время отвод тепла от уголка режущей кромки сильно затруднен. Поэтому затупление начинается с уголка, потом распространяется на всю режущую кромку. Ясно видно ее закругление. Затем истирается задняя грань. На ней появляются штрихи, риски, идущие от режущей кромки. По мере износа риски сливаются в сплошную полоску вдоль режущей кромки, более широкую у периферии и сужающуюся к центру сверла. Поперечная режущая кромка при износе сминается.

В начале затупления сверло издает резкий скрипящий звук. Если сверло вовремя не заточить, количество выделяемого тепла будет возрастать и процесс износа пойдет быстрее.

Чтобы облегчить контроль геометрии сверла, главное, что следует сделать – это шаблон описанный ниже. С его помощью, даже если заточка выполняется без приспособлений, всегда можно проверить, где ещё нужно снять металл, и, в конце концов, получить то, что и должно получиться (не может быть чтобы не получилось, даже если придется сточить половину длинны сверла). Для соблюдения симметрии старайтесь, чтобы время заточки каждого участка и сила нажима были постоянные.

Заточка спиральных сверл

Для заточки существуют специальные станки или приспособления. Если есть возможность, то лучше затачивать сверла на специализированном оборудовании. Но в условиях домашней мастерской такой возможности, как правило, не бывает. Сверла приходится затачивать вручную на обыкновенном точиле.

В зависимости от того, какую форму придают задней поверхности, существуют разные виды заточки: одноплоскостная, двухплоскостная, коническая, цилиндрическая, винтовая.

При одноплоскостной заточке заднюю поверхность пера выполняют в виде плоскости. Задний угол при такой заточке должен быть 28-30°. При одноплоскостной заточке велика опасность выкрашивания режущих кромок. Этот способ, самый легко выполнимый при ручной заточке, рекомендуют для сверл диаметром до 3 мм.

Универсальные сверла диаметром больше 3 мм обычно подвергают конической заточке. Для того, чтобы были понятны особенности такой заточки, рассмотрим схему конической заточки на станке сверла с углом 2φ в 118°. На рисунке ниже показан шлифовальный круг и прижатое к его торцу режущей кромкой и задней поверхностью сверло.

Представим себе конус, образующая которого направлена вдоль режущей кромки и торца шлифовального круга, а вершина отстоит от диаметра сверла на 1,9 его величины. Угол при вершине равен 26°. Ось сверла пересекается с осью воображаемого конуса под углом 45°. Если вращать сверло, вокруг оси воображаемого конуса (как бы катать конус по торцу шлифовального круга), то на задней грани сверла образуется коническая поверхность. Если ось сверла и ось воображаемого конуса находятся в одной плоскости, то задний угол будет равен нулю. Чтобы образовался задний угол, нужно сместить ось сверла по отношению к оси воображаемого конуса. На практике это смещение будет равным 1/15 диаметра сверла. Качание сверла по оси воображаемого конуса при таком смешении обеспечит конусную заднюю грань и задний угол 12-14°. Чем больше величина смещения, тем большим будет задний угол. Следует напомнить, что задний угол вдоль режущей кромки меняется и увеличивается к центру сверла.

Понятно, что выполнить все эти условия заточки вручную очень сложно. Сверло, предназначенное к заточке, берут левой рукой за рабочую часть, возможно ближе к заборному конусу, а правой за хвостик.

Режущей кромкой и задней поверхностью сверло прижимают к торцу шлифовального круга и, начиная от режущей кромки, плавными движениями правой руки, не отрывая сверла от камня, покачивают его, создавая на задней грани пера конусную поверхность. Затем повторяют ту же процедуру для второго пера.

При заточке желательно как можно точнее повторить ту форму задней поверхности, которая была после заводской заточки, чтобы не потерять требуемые задние углы.

Другой способ заточки, широко применяемый домашними мастерами, заключается в следующем. Как и в предыдущем случае, сверло берут левой рукой за рабочую часть возможно ближе к заборному конусу, а правой за хвостик. Режущей кромкой сверло прижимают к торцу шлифовального круга и плавным движением правой руки, не отрывая сверла от камня, поворачивают его вокруг своей оси, затачивая заднюю поверхность. Очень важно сохранить при вращении сверла нужный угол его наклона к торцу шлифовального круга. Для этого часто при заточке используют специальные втулки.

В результате такой заточки на задних поверхностях обоих перьев получится конусная поверхность, но не будет образован задний угол. При работе трение задней поверхности о стенки отверстия и, следовательно, нагрев будет больше.

Из-за трения о шлифовальный круг, при заточке происходит нагрев инструмента. Это вызывает отпуск закаленной части инструмента. Металл мягчеет, теряет твердость. Неумелое затачивание приводит лезвие инструмента в негодность. Поэтому заточку следует вести с многократным охлаждением сверла в воде или в водно-содовом растворе. Это требование не касается твердосплавных сверл. Нельзя при заточке пользоваться для охлаждения маслом. Если по каким бы то ни было обстоятельствам инструмент затачивают всухую, то:

  • за один проход снимают незначительный слой металла;
  • скорость вращения абразивного круга должна быть как можно ниже;
  • сверло никогда не должно нагреваться до такой степени, чтобы этого не терпела рука.

Практика показывает, что заточку инструмента следует вести против движения шлифовального круга. Тогда режущая кромка более долговечна, реже ее сминание и обламывание.

Для заточки используют шлифовальные круги из электрокорунда (марок 24А, 25А, 91А, 92А) зернистостью 25-40, твердостью М3-СМ2, на керамических связках.

В производстве обычно за заточкой следует доводка. Доводка делает поверхность глаже, убирает мелкие зазубринки. Сверло, подвергнутое доводке, более стойко к износу, чем сверло после заточки. Если у вас есть возможность выполнить доводку, воспользуйтесь ею.

Для доводки применяют шлифовальные круги из зеленого карбида кремния марки 63С зернистостью 5-6, твердостью М3-СМ1 на бакелитовой связке или круги из эльбора ЛО, зернистостью 6-8 на бакелитовой связке.

Одно из основных условий правильной заточки сверла – сохранение его осесимметричности. Обе режущие кромки должны быть прямолинейны и иметь идентичную длину, тождественную величину углов при вершине (и углы заострения) по отношению к оси сверла.

Правильность заточки проверяют специальным шаблоном.

Его делают самостоятельно из листа меди, алюминия или стали толщиной приблизительно 1 мм. Самый долговечный шаблон, конечно, из стали. Шаблоном проверяют угол при вершине, длину режущих кромок, угол между перемычкой и режущей кромкой. Вместо заднего угла, который весьма сложно измерить, шаблоном измеряют угол заострения. Шаблон целесообразно сделать перед началом использования нового сверла, чтобы с последнего перенести нужные углы.

Неравномерная длина режущих кромок и наклон их к оси сверла приводят и к неодинаковой нагрузке. Сверло быстрее выйдет из строя из-за интенсивного износа перегруженной режущей кромки.

Неравномерная нагрузка на части сверла вызовет его биение в процессе резания и, как результат, увеличение диаметра полученного отверстия.

Самый простой способ проверки правильности заточки – пробное сверление. Если перья сверла заточены неодинаково, то у менее нагруженного будет меньше стружки из соответствующей канавки. Иногда стружка выступает лишь через одну канавку. Диаметр отверстия может быть преувеличен в сравнении с диаметром сверла.

Приспособление для заточки сверла. Приспособление состоит из неподвижного основания и съемной державки с отверстиями для сверл разного диаметра.

Основание выполняют из строганной доски толщиной 30-40 мм, к которой под углом 30-32° (зависит от угла 2φ, см. ниже, 30° для 2φ=120°, 32° для 2φ=116°) пришивается (прибивается, приклеивается) деревянная рейка со скошенной под углом 25-30° (для одноплоскостной заточки) боковой гранью. Эта рейка и ориентирует под нужным углом державку с затачиваемым сверлом относительно шлифовального круга. Державку изготавливают из прямоугольного деревянного бруска, одну из боковин которого состругивают под углом 60-65° (зависит от угла боковой грани рейки). Этой боковиной державку прижимают к рейке на доске основания, что обеспечивает заточку переднего угла сверла в требуемых пределах (25-30°). На другой боковине державки размечают и высверливают перпендикулярно плоскости этой боковины сквозные отверстия для каждого сверла того или иного диаметра. Длину державки выбирают такой, чтобы ее было удобно держать при заточке сверл.

На обычный подпятник (подлокотник) приспособление не установишь, так что придется придумывать для него какой-то столик или полку, можно перенести заточной станок на стол где будет место и для этого приспособления. На основание уложите вплотную к рейке державку с вставленным в нее сверлом, подлежащим заточке. Сверло в гнезде державки поверните так, чтобы затачиваемая кромка была сориентирована горизонтально. Левой рукой держите сверло у затачиваемой кромки, правой – хвостовик сверла. Прижимая державку к скошенной рейке, подведите сверло к наждачному кругу и заострите одну кромку. Затем разверните сверло и так же обработайте вторую кромку.

Можно сделать и проще:

Углы заточки и другие характеристики сверла

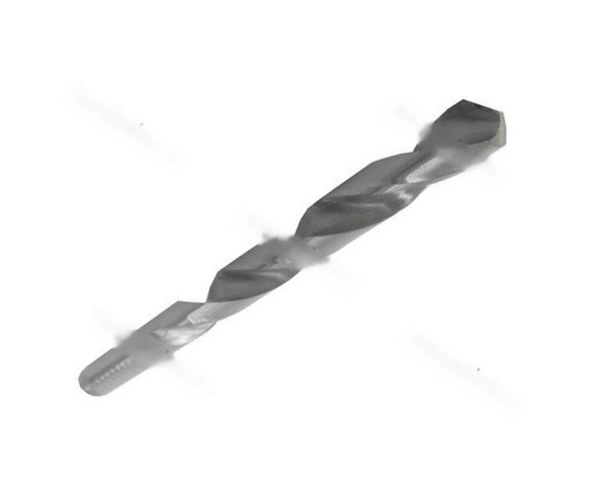

Спиральное сверло состоит из рабочей части, шейки, хвостовика и лапки.

Рабочая часть разделяется на режущую и направляющую. Все режущие элементы сверла расположены на режущей части – заборном конусе. Направляющая часть служит для направления во время резания и является запасной при переточке сверла. На перьях направляющей части по винтовой линии расположены цилиндрические фаски-ленточки. Ленточка служит для направления сверла в отверстии, а также для уменьшения трения сверла о стенки отверстия. Она не должна быть широкой. Так, ширина ленточки сверла диаметром 1,5 мм составляет 0,46 мм, диаметром 50 мм – 3,35 мм. Хвостовик сверла и лапка служат для закрепления сверла в шпинделе станка или патроне. Сверла могут быть выполнены как с шейкой, так и без нее.

Диаметр сверла, измеренный по ленточкам, неодинаков по длине сверла. У заборного конуса он несколько больше, чем у хвостовика. Это уменьшает трение ленточек о стенки отверстия.

Для того чтобы понять устройство режущей части сверла, рассмотрим основные принципы работы любого режущего инструмента (в том числе и сверла). Одно из важнейших требований к режущему инструменту состоит в том, чтобы отделяемая стружка свободно отходила от места резания. Поверхность инструмента, по которой сбегает стружка, называют передней гранью. Эту грань отклоняют назад под некоторым углом от вертикальной плоскости.

Благодаря этому углу для инструмента облегчено врезание в металл и стружка свободнее сходит по передней грани. Угол между передней гранью инструмента и плоскостью, проведенной перпендикулярно к поверхности резания, называется передним углом и обозначается греческой буковой γ.

Поверхность инструмента, обращенную к детали, называют задней гранью. Ее отклоняют на некоторый угол от поверхности обрабатываемой детали, чтобы уменьшить трение инструмента о поверхность резания. Угол между задней гранью инструмента и поверхностью резания называют задним углом и обозначают греческой буквой α.

Угол между передней и задней гранью инструмента называют углом заострения и обозначают греческой буквой β.

Угол между передней гранью инструмента и поверхностью резания называют углом резания и обозначают греческой буквой δ. Этот угол представляет собой сумму угла заострения β и заднего угла α.

Передний и задний угол – это те углы, которые необходимо соблюдать при заточке.

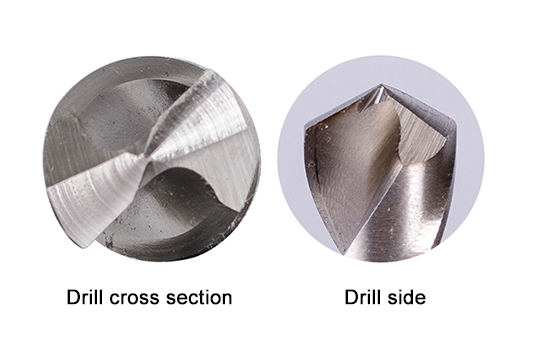

А теперь найдем описанные выше грани и углы на сверле, которое совсем не похоже на инструмент, изображенный на рисунке выше. Для этого рассечем режущую часть сверла плоскостью АБ, перпендикулярной его режущей кромке.

Режущая кромка – это линия пересечения передней и задней граней инструмента. Передний угол γ у сверла образует винтовая канавка. Угол наклона канавки к оси сверла определяет величину переднего угла. Величина углов γ и α вдоль режущей кромки переменна, о чем будет рассказано ниже.

Сверло имеет две режущие кромки, соединенные между собой перемычкой, расположенной под углом ψ к режущим кромкам.

Получив общее представление о геометрии режущей части сверла, поговорим подробнее о ее элементах. Передняя грань спирального сверла представляет собой сложную винтовую поверхность. Грань – это название условное, так как слово "грань" предполагает плоскость. Винтовая канавка, поверхность которой образует переднюю грань, пересекаясь с заборным конусом, создает прямые режущие кромки.

Угол наклона винтовой канавки к оси сверла обозначают греческой буквой ω. Чем больше этот угол, тем больше передний угол и тем легче выход стружки. Но сверло с увеличением наклона винтовой канавки ослабляется. Поэтому у сверл с малым диаметром, имеющих меньшую прочность, этот угол делают меньше, чем у сверл большого диаметра. Угол наклона винтовой канавки зависит также от материала сверла. Сверла из быстрорежущей стали могут работать в более напряженных условиях, чем сверла из углеродистой стали. Поэтому для них угол ω может быть больше.

На выбор угла наклона влияют свойства обрабатываемого материала. Чем он мягче, тем угол наклона может быть больше. Но это правило применимо в производстве. В домашних условиях, где одно сверло используют для обработки разных материалов, угол наклона обычно связан с диаметром сверла и изменяется от 19 до 28° для сверл диаметром от 0,25 до 10 мм.

Форма канавки должна создавать достаточное пространство для размещения стружки и обеспечивать легкий отвод ее из канавки, но при этом не очень ослаблять сверло. Ширина канавки должна быть приблизительно равна ширине пера. Глубина канавки определяет толщину сердцевины сверла. От толщины сердцевины зависит прочность. Если канавку сделать глубже, стружка будет лучше размещаться, но сверло будет ослаблено. Поэтому толщину сердцевины выбирают в зависимости от диаметра сверла. В сверлах малого диаметра толщина сердцевины составляет большую долю диаметра сверла, чем в сверлах большого диаметра. Так, для сверл диаметром 0,8-1 мм ширина сердцевины 0,21-0,22 мм, а для сверл диаметром 10 мм ширина сердцевины 1,5 мм. С целью повышения прочности сверла толщину сердцевины увеличивают по направлению к хвостовику.

Переднюю грань у сверла не перетачивают.

Конструкция винтовых канавок такова, что по мере приближения от края сверла к центру их угол наклона уменьшается, а значит, уменьшается и передний угол. Условия работы режущей кромки у центра сверла будут труднее.

Задний угол, так же как и передний, изменяется по величине в разных точках режущей кромки. В точках, расположенных ближе к наружной поверхности сверла, он меньше, в точках, расположенных ближе к центру, больше. Задний угол образуется при заточке заборного конуса и на периферии сверла равен приблизительно 8-12°, а в центре 20-25°.

Перемычка (поперечная кромка) расположена в центре сверла и соединяет обе режущие кромки. Угол наклона перемычки к режущим кромкам ψ может быть от 40 до 60°. У большинства сверл ψ=55°. Перемычка образуется пересечением двух задних граней. Ее длина зависит от толщины сердцевины сверла. Так как толщина сердцевины увеличивается по направлению к хвостовику, длина перемычки возрастает в результате каждой заточки. В процессе сверления поперечная кромка только мешает внедрению сверла в металл. Она не режет, а скребет или, вернее, давит металл. Недаром ее когда-то называли скребущим лезвием. С уменьшением длины перемычки вдвое усилие подачи можно снизить на 25%. Однако уменьшение длины перемычки за счет уменьшения толщины сердцевины приведет к ослаблению сверла.

Большое влияние на работу сверла оказывает угол при вершине 2φ. Если угол при вершине мал, стружка своим нижнем краем будет задевать за стенку отверстия и условий для правильного образования стружки не будет.

На рисунке ниже показано сверло с нормальным углом заборного конуса.

Край стружки в этом случае хорошо укладывается в канавку. Изменение угла при вершине изменяет длину режущей кромки и, следовательно, нагрузку на единицу ее длины. При увеличении угла при вершине нагрузка на единицу длины режущей кромки растет, при этом увеличивается сопротивление внедрению сверла в металл в направлении подачи. При уменьшении угла при вершине возрастает усилие, необходимое для вращения сверла, так как ухудшаются условия образования стружки и возрастает трение. Но при этом нагрузка на единицу длины режущей кромки уменьшается, толщина срезаемой стружки становится меньше и теплота от режущих кромок отводится лучше.

Обычно угол при вершине (2φ) стандартных универсальных сверл из углеродистой, хромистой и быстрорежущей стали равен 116-118° и считается пригодным для многих материалов. Но для того, чтобы обеспечить наилучшие условия работы, его меняют, как показано в таблице.

Заточка сверл осуществляется с целью реанимации инструментов после интенсивной эксплуатации. Существует несколько форм заточки. Выбор в пользу конкретного варианта зависит от диаметра спирального сверла, обрабатываемого материала и других факторов.

Универсальной считается нормальная форма заточки под углом 118-120 градусов. Она позволяет подобрать угол сверла, оптимальный для любых материалов. Единственный минус – ограничение диаметра сверла 12 миллиметрами. Нижеизложенные варианты применяются для инструментов с диаметром до 80 мм.

фото:углы заточки сверла по металлу

К примеру, форма обработки НП включает подточку поперечной кромки. Уменьшение длины способствует снижению усилия и, как следствие, предотвращает излишнее повреждение обтачиваемой детали. Сфера применения – подготовка бура к созданию отверстий в стали.

Разновидность этого способа – НЛП. Помимо описанной подточки кромки, аналогичное действие проводят с ленточками. В результате образуется дополнительный задний угол сверла, который значительно облегчает процесс резки и уменьшает трение функциональной части при проходе сквозь обрабатываемый материал.

В некоторых случаях применяется и двойное затачивание. Методы ДП, ДЛП и аналоги рассчитаны на улучшение характеристик периферийных узлов сверла. Изменение угловой точки между кромками до 75 градусов снижает теплоотвод от сверла и повышает его стойкость.

Рекомендуемые углы заточки сверла по металлу

Ниже представлена таблица углов заточки сверла по металлу для разных видов материала.

Обрабатываемый материалУгол сверла
Сталь, чугун, твердая бронза116-118°
Латунь, мягкая бронза120-130°
Бетон118-130°
Медь125°
Пластмасса90-100°
Алюминий, древесина, деликатные материалы140°

Неправильно подобранный угол заточки сверла приводит к быстрому нагреву, плохому сверлению и возможной последующей поломке сверла.

Процесс заточки и проверки угла сверла по металлу

Процедуру выполняют на точильном круге. Первый этап – заточка задней поверхности спирали. Для этого инструмент уверенно прижимают к поверхности круга. Обращайте внимание на стабильность – угол заточки сверла по металлу должен быть одинаковым. В итоге, если смотреть на перку сбоку, должен получиться правильный конус.

Далее производится обработка режущей поверхности. Здесь следует обратить внимание не только на постоянство угла, но и на величину перемычки. Для крупных буравчиков ее размер не должен превышать полутора миллиметров.

Правильность заточки бура проверяется по шаблону, который изготавливается мастером вручную или приобретается фабричный. В основе проверки сверла – треугольник Рело, на основе которого создают режущие инструменты для создания квадратных отверстий.

фото:шаблон для проверки угла заточки сверла

Он состоит из трех частей. Первая сторона используется для контроля поперечной кромки, вторая представляет собой эталон угла винтовой линии, третья измеряет длину режущей части и проверяет угол при вершине. Качественная работа не вызывает отклонений – все параметры соответствуют линиям шаблона по мере прилегания.

Угол заточки сверла по металлу:Видео

Заточка сверла. Угол заточки сверла для стали по металлу

Заточка сверла. Угол заточки сверла для стали

Угол заточки сверла устанавливается в отличие от свойств материала. Другими словами, свойство материала влияет на угол заточки сверла.

В повседневных условиях популярны спиральные сверла, которые с помощью своих характеристик применяются для более твёрдого состояния стали и даже для дерева.

Ознакомимся с углами при вершине сверла. Так, если обрабатывается сталь, то угол заточки сверла для стали будет составлять 116-118 градусов.

Процесс заточки сверла начинается с образования режущих кромок, нацеливаясь на участки спиральных канавок, по которым проходит стружка. Держать сверло нужно так, чтобы область затачивания всегда была напротив оси вращения круга.

Такое же действие сделайте другой кромкой. Для стали угол составляет 140 градусов.

120 градусов — это оптимальный угол большинства сверл.

Угол заточки сверла по дереву

Ознакомимся со сверлением дерева. Для ручного сверления материалов из дерева применяют сверлилку и коловорот, используя патроны (зажимные) определённых форм.

Отметим, что ручная винтовая сверлилка зачастую применяется при высверливания отверстий диаметром в пределе 5 мм.

При сверлении необходимо принимать во внимание твёрдость древесины, размещение трещин, глубину сверления, присутствие гвоздей и других посторонних материалов.

Хвостовик сверла предназначен для крепления сверла в шпинделе сверлильного станка или в патроне станка или дрели, а также хвостовик служит для передачи крутящего момента от шпинделя (патрона) к рабочей части сверла. Как я отметил чуть выше, хвостовик может быть как коническим, для закрепления в коническом отверстии шпинделя сверлильного станка или в переходной конической втулке с конусом Морзе (об этом я уже писал в подробной статье про сверлильные станки вот тут). Или цилиндрическим, для закрепления в сверлильном патроне.

Лапка на хвостовике не позволяет сверлу провернуться в коническом отверстии шпинделя при больших нагрузках, а также лапка служит упором для выбивания сверла из конического отверстия шпинделя (выбивание производят с помощью клина).

Основные углы спирального сверла.

Основные углы показаны на рисунке 2.

Передний угол ϒ измеряют в плоскости, которая перпендикулярна к главной режущей кромке сверла (эта плоскость указана на рисунке ΙΙ — ΙΙ). Угол ϒ образуется касательной линией АМ, указанной на рисунке 2, к передней поверхности в точке А на режущей кромке и линией АК, которая перпендикулярна к поверхности резания в той же точке.

В разных точках режущей кромки передний угол имеет разные значения. Так если у периферии на наружном диаметре сверла угол имеет наибольшую величину в 20-30º, то при приближении к вершине сверла он уменьшается до величины, которая близка к нулю.

Задний угол α измеряется в плоскости, которая касательна к цилиндрической поверхности, ось которой совпадает с осью сверла ( плоскость указана на рисунке Ι — Ι). Задний угол α образуется касательной к задней поверхности в точке А на режущей кромке сверла и касательной в той же точке к поверхности резания.

Задние углы у спирального сверла разные для различных сечений по диаметру сверла. У периферии задние углы как правило меньше 6 — 8º, а у перемычки могут достигать 30º.

Угол наклона поперечной кромки ψ образован между проекциями поперечной кромки (см. рисунок 1 б) и главными режущими кромками на плоскость, которая перпендикулярна оси сверла.

Для того, чтобы повысить стойкость спирального сверла (свёрл) диаметром более 12 мм практикуют двойную заточку свёрл и при этом режущие кромки сверла имеют форму ломаной линии (см. рисунок 3). При этом основной угол 2φ равен 116º-118º — это для чугуна и стали, а на участке В, который равен 0,18 — 0,22 D мм. ещё затачивается второй угол при вершине сверла 2φο — он равен 70 — 75º.

Следует отметить, что стойкость с двойной заточкой свёрл получатся примерно в два раза больше, чем при обычной заточке. А это значит, что скорость резания у спиральных свёрл с двойной заточкой примерно на 15% больше, чем рекомендуется обычно в специальных таблицах нормативов для свёрл с обычной заточкой.

Рекомендуемая форма заточки и подточки спиральных свёрл, в зависимости от диаметра и обрабатываемого материала, показана в таблице 1 ниже.

Угол наклона винтовой канавки ω — это угол, который заключён между направлением оси сверла и касательной к ленточке сверла. А величина этого угла составляет примерно от 18 до 30º. Следует отметить, что для спиральных свёрл маленьких диаметров (от 0,25 — 3 мм) угол наклона винтовой канавки ω делают от 18 до 25º. Ну а для спиральных свёрл с бóльшим диаметром (от 10 мм и более) угол наклона винтовой канавки ω равен 30º.

Угол при вершине сверла 2φ — это угол, который заключён между режущими кромками и в зависимости от свойств обрабатываемого материала желательно принимать следующие значения угла 2φ:

  • при сверлении стали, чугуна и твёрдых бронз угол 2φ равен 116 — 118º.
  • при сверлении мягких бронз и латуней угол 2φ равен 130º.
  • при сверлении силумина, алюминия или баббита угол 2φ равен 140º.
  • при сверлении меди угол 2φ равен 125º.
  • при сверлении целлулоида, эбонита и других пластиков угол 2φ равен 85-90º.

А в целях уменьшения усилия при сверлении и обеспечения нормального процесса образования стружки, применяют две специальные подточки, которые показаны в таблице 2 ниже.

Первая подточка — это подточка поперечной кромки сверла и она осуществляется с обеих её сторон на длину L.

Вторая подточка — это подточка ленточки сверла на длине L¹. При этом ширина ленточки делают уменьшенной до размеров примерно ƒ равной 0,2 — 0,4 мм. И такая подточка уменьшает трение ленточки о стенки просверливаемого отверстия.

В таблице 2 чуть ниже приведены данные об нужных углах и других элементах при заточке сверла (свёрл).

Новаторские (и не только) способы заточки сверла.

На рисунке 4 показана заточка сверла конструкции В.И. Жирова, которая имеет двойную заточку и позволяет сверлить с довольно большими подачами. Кроме двойной заточки это сверло имеет и сильно подточенную перемычку и поперечное лезвие у этого сверла вообще отсутствует. От этого ощутимо уменьшаются осевые усилия и облегчается процесс резания материала при сверлении.

Сверло конструкции Жирова

Такую заточку сверла желательно применять для сверления чугунов и других хрупких материалов и при их сверлении значения подач инструмента берутся в полтора раза бóльшими, чем при сверлении свёрлами с обычной заточкой.

Ещё один новаторский способ заточки по способу Е.Я. Есиновича показан на рисунке 5. Довольно давно, ещё в 60-х годах прошлого века он начал прорезать на главных режущих кромках две стружко-разделительные канавки.

При сверлении эти канавки отлично дробят стружку и от этого облегчается вывод стружки из отверстия (особенно из глубокого) во время сверления.

Сверло конструкции Есиновича

Так же при таком способе заточки ощутимо улучшаются условия охлаждения инструмента и всё это повышает производительность труда при сверлении, особенно при сверлении глубоких отверстий.

На рисунке 6 показана заточка сверла для сверления отверстий в стенках труб и в листовом материале из цветного металла. Если сверлить стенки труб и листовой материал обычными свёрлами, то внутри трубы или с обратной стороны стального листа образуются довольно крупные заусенцы, удалить которые в трубах (или в порогах и других закрытых полостях кузова автомобиля) довольно проблематично.

Заточка сверла для сверления отверстий в стенках труб из цветных металлов.

А изображённое на рисунке 6 сверло позволяет сверлить почти без заусенцев, так как такое сверло на выходе из отверстия не вытягивает заусенцы, а образует с помощью торца А остаток металла в виде тонкой шайбы.

Также для качественного сверления листового материала (например для отверстий в кузове машины при замене порогов — заточка с выступающей вершинкой, а также для сверления различных пластиков, фанеры, МДФ, дерева применяется заточка сверла показанная на рисунке 7. И как видно на рисунке 7 сверло имеет острые подрезающие кромки вогнутой по радиусу формы (радиус R) и кромка криволинейной формы имеет глубину профиля h.

Заточка сверла для сверления отверстий в листовом металле, пластике, фанере, дереве…

А ленточки подточены на длину L¹ и эта длина должна быть примерно на 5 — 10 мм больше длины отверстия, которое сверлится. Ну а поперечную кромку подтачивают со стороны передних поверхностей под углом в 10º.

При заточке свёрл с выступающей вершинкой (как на рисунке 7б) высота выступа h для свёрл диаметром от 15 до 18 мм составляет примерно 3-4 мм, а уголки сверла должны выступать над впадиной на величину h¹, которая равна не менее 1,8 мм.

Заточка свёрл — нюансы правильной заточки.

Для начала не помешает запомнить новичкам, что затачивать свёрла следует так, чтобы поперечное лезвие перемычки сверла получилось острым, а не закруглённым. Заточка сверла показана на рисунке 8 и как видно из рисунка заточка осуществляется по задней поверхности.

А получение нужных величин геометрии спирального сверла основано на том, что задние поверхности инструмента являются частями конических поверхностей воображаемых конусов, ну а режущие кромки сверла должны совпадать с образующими этих конусов. А оси воображаемых конусов должны быть взаимно перпендикулярны и составлять с осью сверла угол β который равен 45º.

При заточке передняя торцовая плоскость круга заточного станка (о заточных станках и шлифовальных кругах подробно вот тут) должна совпадать с образующей воображаемого заточного конуса, осью которого является ось поворота головки заточного станка.

Затачиваемое спиральное сверло, зажатое в головке станка под углом β к её оси, совершает в процессе заточки вокруг этой оси качательное движение. А получение разных углов при вершине сверла 2φ осуществляется за счёт изменения угла при вершине заточного конуса (из этого следует, что φ = α+β).

Ну, а если к примеру, повернуть суппорт с расположенной в нём осью качания головки станка и установить угол α =13º, тогда при заточке сверла получим нормальный угол при вершине, то есть: 2φ=2α+2β=2×45º=116º.

И ещё при заточке следует правильно зажимать сверло в кулачках головки станка, чтобы сверло было зажато именно по ленточкам. А расстояние ι от периферийных точек режущих кромок сверла до зажимных кулачков (или губок) следует выбирать по таблице 3, опубликованной ниже.

Подточку перемычки и ленточки у спирального сверла производят как правило вручную, при помощи шлифовального круга с немного сточенными (закруглёнными) кромками. Ну а что касается применяемых абразивных кругов, то для заточки свёрл из быстрорежущих и углеродистых сталей применяют шлифовальные круги из электрокорунда (на керамической связке) твёрдость таких кругов СМ1, а зернистость от 63 до 80 — это для предварительной обработки. Для окончательной обработки зернистость конечно же меньше и составляет от 32 до 50.

Ну а правильность заточки контролируют с помощью специальных шаблонов, например как на рисунке 9 (на рисунке показан контроль правильности заточки свёрл с помощью шаблона: а — для проверки угла 2φ, б — для проверки угла ψ).

Ну а у кого нет специализированного заточного станка для заточки свёрл, то можно использовать обычный наждак и простое приспособление показанное на рисунке 10, в котором делается (сверлится) нужный угол для установки сверла.

заточка свёрл с помощью простого приспособления

Вот вроде бы и всё, надеюсь многие новички найдут в этой статье что то полезное для себя и заточка свёрл для них уже будет не такой сложной операцией, успехов всем.

В процессе сверления нередко приходится иметь дело с разными материалами. Так, в момент обработки древесины не особо обращается внимание на качество заточки, причем на самом материале это никак не отражается. При использовании металла эти показатели играют первостепенную роль. Почувствовать разницу можно в момент пользования конкретным образцом: так, если сначала бур вращается энергично, постепенно он начинает сбавлять обороты, как бы зарываясь в основании изделия.

Схема устройства сверла по металлу.

В таком случае приходится прилагать максимум физических усилий, нажимая на рукоятку. Время, за которое сверло затупляется, определяется следующими показателями:

  • число оборотов;
  • быстрота подач;
  • охлаждение.

Если эта деталь неожиданно вышла из строя, а работы предстоит еще много, и запасного инструмента под рукой нет, можно освоить технику самостоятельной очинки. Проводить такую работу можно как ручным способом, так и автоматическим. В любом случае в запасе всегда должно быть несколько таких буров. Четко организованная работа позволяет приобрести нужный угол заточки сверла, увеличить период эксплуатации, снизить показатели прилагаемой мышечной силы, способствовать проделыванию точных отверстий.

Инструменты для сверления отверстий.

Подбирая необходимый материал для обработки, следует учитывать угловые коэффициенты, они у всех изделий различны. Эти величины определяются свойствами каждого из изделий. Как только очинка будет проведена, можно уточнить эти коэффициенты угломером или шаблоном.

Чтобы осуществить подобное мероприятие, следует приготовить такие атрибуты:

  • точильный круг;
  • тумблер;
  • заглушка;
  • подставка;
  • сильный мотор;
  • провода и ось.

Во избежание опасных рецидивов станок лучше всего разместить в корпусе, сохранив с внешней стороны ось и точильное приспособление в виде круга. Изделие работает от электричества. Оно может быть подсоединено к сети и осуществлять функцию переносного и облегченного прибора.

Величина угла определяется степенью твердости используемого материала. Он будет более тупым, если источник более плотный по структуре. Пластмассовое изделие требует соблюдения этих коэффициентов в 30-60 градусов, сталь нуждается в 130-140 таких единицах. В том случае, если не очень важны качественные результаты работы, выбирается угол в 90-100°.

О создании мини пилорамы читайте здесь.

Наточка сверла вручную: характеризующие параметры

Схема угла заточки сверла.

Механический, ручной способ отточки проводится при помощи абразивного диска или специального станка. Такая методика предполагает удерживание сверла на рабочем основании и направление его к режущему краю. Ведущей рукой нужно взять хвостовик. Резак плотно соединяется с боковой частью абразивного круга. Затем эта деталь аккуратно поворачивается ведущей рукой. Сверло должно приобрести нужный уровень наклона и определенную конфигурацию.

Заточка сверла осуществляется попеременно: сначала с одного бока, а затем с другого. Необходимо следить за очинкой режущего элемента так, чтобы острая часть располагалась строго по центру. Это поможет избежать дальнейшего поворота бура в одну из плоскостей. Прилагать излишнюю силу при сверлении не стоит, это способствует удлинению времени заточки. При механическом варианте очинки возможно появление изъянов и дефектов. При неправильном расчете протяженности сверла по завершении отточки и углами наклона середина сверла может смещаться относительно оси и будет двигаться вокруг нее. Чтобы добиться лучших результатов, стоит воспользоваться точильным станком.

Отточка сверла автоматическим способом

В процессе затачивания нужно проследить за начальным углом.

Схема заточки сверла.

Ориентироваться следует именно на него, затем проверяется состояние инструмента. Присутствие значительных дефектов дает право на пользование наждаком с грубым основанием. Если степень затупления невысокая, можно провести обработку доводочным кругом. Процесс отточки бура проводится в такой последовательности: первым делом проводится обработка верхней кромки, при надавливании на которую осуществляется ее соединение с точильным кругом.

Как только заднее основание будет обработано и приобретет облик точного конуса, проводится отделка режущей части у бура. Затем осуществляется завершающая доводка. В результате правильности проведения действий размеры перемычки для сверл сечением 8 мм и более приравниваются 0,4 мм. Если эта деталь достаточно крупная, ее величина равна 1-1,5 мм. Понять процесс очинки бура сначала можно на любых других поверхностях.

Автоматический станок предназначен для обработки стальных буров сквозного и глухого типов, а также чугунов и сплавов с твердым покрытием. Оснащение такого характера наделяется различными функциями, берущими во внимание разновидности наточки, ее габариты и иные показатели. При работе на станочном оборудовании угол легко меняется, начинать можно от 90° и заканчивать показателями в 140°. Подобное оборудование используется в промышленном и бытовом пользовании. Второй вариант представляет собой станки небольшого размера, удобные для использования дома. Их предназначением является заточка сверла незначительных размеров.

Угловые коэффициенты отточки сверла для стальных поверхностей

Схема устройства для заточки сверла.

Традиционно, бур имеет вид спирали. Детали подобного вида позволяют обрабатывать сталь и древесину. Спиралевидное устройство имеет вид стержня с двумя винтовыми бороздками. Эти канавки образуют на резаке 2 пера винтообразного вида, они называются зубьями.

Спиралевидный бур имеет рабочую часть, шейку, хвостовик, лапки. В заборном корпусе находятся все режущие детали. Направляющая деталь является движущей в самом процессе резки. На перьях по спирали бура находятся ленточки цилиндрической формы. Они определяют сверлильную часть в отверстие. Излишняя ширина этой части не нужна, она приравнивается приблизительно 0, 46 мм. Лапка и хвостовик предназначены для фиксации бура в шпинделе или патроне оборудования. Сверлильный элемент может иметь шейку или обходится без нее.

Сечение сверл, измеренных ленточками, различно. Так, хвостовик отличается низкими показателями, чего не скажешь о заборном конусе. В результате снижается процент соприкосновения ленточек со стенками отверстий, трение сокращается.

Сталь затачивают под углом в 116-118°. Начало работы связывается с созданием режущего начала, спиралевидные канавки легко передвигают стружку. Удерживать сверлильный элемент следует таким образом, чтобы затачиваемая часть располагалась в противоположном месте от оси перемещения сферы. Аналогичные мероприятия осуществляются с другим краем. При обработке стальных поверхностей оптимальными показателями угла будут 140°, в то время как для основного числа сверл он составляет 120°.

Уровень наклона сверла при обработке древесины

Дерево просверливается коловоротом или сверлилом. Для этого применяются определенные патроны в виде зажимов. Сверлило в виде винта ручного типа используется для изготовления пазов, их сечение составляет 5 мм. В момент проведения подобных мероприятий учитываются следующие факторы:

  • жесткость дерева;
  • наличие и точки нахождения трещин;
  • глубинные показатели сверления;
  • наличие гвоздей и инородных предметов.

Рыхлая структура дерева требует зенкования, а проемы значительного размера вначале просверливают с помощью тонкого сверла для придания ему нужного направления. Сквозное отверстие в момент выхода бура закрывается деревянным бруском.

В момент проведения работ инструмент должен быть направлен в противоположную от мастера сторону, глаза защищаются специальными очками. Должно быть оценено покрытие этого элемента, его центрирование в патроне.

Просверливание отверстий в древесине не предполагает излишней остроты бура, оно может работать и без периодической наточки. Но использование металла требует таких показателей в обязательном порядке. Уровень наклона сверла по дереву равен 140°.

Угловые коэффициенты заточки сверла для металлических поверхностей

При работе с металлом твердых сортов уровень наклона соответствует 120°, у более мягких поверхностей такие показатели равны 90°. Так, пластичная бронза требует 120-130°, медь — 125°, пластмасса — 100°, изделия с хрупким основанием — 140°. Как понятно, угол очинки сверла по металлу определяется структурой, мягкостью и плотностью используемых источников.

Мягкие изделия нуждаются в большем уровне наклона, что определяется производственными нормами и требованиями. При личном использовании такие показатели определяются диаметром сверла. Так, сечение в 0,25-10 мм требует 19-28°.

Как заточить сверла по металлу

Обработка металлов резанием подразумевает наличие только качественного и хорошо заправленного инструмента. С инструментами для дерева также не все просто, но для древесины существует масса других инструментов и свёрл со своими особенностями — сверла Форстнера, перьевые сверла, зубчатые коронки. Они или затачиваются редко, или же не затачиваются вовсе. Со свёрлами по металлу приходится возиться довольно часто и сегодня мы рассмотрим некоторые моменты, касающиеся заточки.

Содержание:

  1. Какие сверла затачивать и каким инструментом
  2. Параметры заточки спирального сверла
  3. Угол заточки, зависимость от материалов
  4. Методы заточки кромок в зависимости от диаметра сверла
  5. Заточка победитового сверла

Какие сверла затачивать и каким инструментом

Настоящий хозяин никогда не станет выбрасывать даже недорогие сверла и постарается заточить даже сломанное сверло, поскольку после заправки оно ещё может отслужить довольно долго. Но для этого необходимо восстановить его геометрию в соответствии с заводскими параметрами. Это отчасти касается и перового сверла по дереву. Как заточить сверла по металлу правильно, чем проводить заточку разберёмся прямо сейчас.

Поскольку металл тверже дерева, то о заточке свёрл по дереву можно не вспоминать долгие месяцы, а то и годы. Любой, даже самый мягкий металл, не сможет быть обработан тупым и изношенным инструментом. Кроме того, что о качестве отверстия можно забыть, используя тупые сверла, сам процесс сверления сопровождается перегревом инструмента, а это ещё больше изнашивает инструментальную сталь. В производственных условиях существуют специальные приспособления для заточки свёрл, есть и бытовые заточные станки для спиральных свёрл, но мастера, как правило, используют заточной станок универсальный, в крайнем случае, при наличии опыта, можно заправить сверло болгаркой.

Параметры заточки спирального сверла

Заточить сверло можно по нескольким методикам и от этого зависит твёрдость обрабатываемого металла, а также немаловажную роль играет и диаметр сверла. Однако в любом случае стоит обратить внимание на некоторые моменты:

  • когда мы затачиваем сверло, его кромка должна быть строго параллельна оси заточного станка, в идеале — рабочей поверхности заточного круга;
  • в процессе заточки нельзя спешить и оказывать излишнее давление на кромку;
  • каждая режущая кромка на каждом сверле должна быть такой же длины, как и противоположная;
  • для каждого металла необходимо хотя бы примерно соблюдать свой угол заточки.

Угол заточки, зависимость от материалов

Именно опираясь на последний пункт, необходимо знать основные углы, которые образуют режущие кромки:

  • древесина, алюминий и хрупкие материалы требуют заточки под углом 140 градусов;
  • силуминовые сплавы, магниевые, а также пластики отлично сверлятся при заточке сверла под углом 90 градусов;
  • для сверления меди применяют угол заточки 125 градусов;
  • 120-130 градусов — оптимальный угол для сверления мягкой бронзы и латуни;
  • для сверления стали, чугуна и твёрдой бронзы применяют угол 116-119 градусов.

А как же соблюдать такую точность, ведь 120 от 118 градусов на глаз отличить довольно сложно? Конечно, сложно. Для этого существуют специальные шаблоны, по которым сверяют углы заточки кромок. Зная угол, такой шаблон можно запросто изготовить своими руками, а со временем угол будет получаться автоматически.

Методы заточки кромок в зависимости от диаметра сверла

В зависимости от диаметра сверла, может применяться несколько методик правки кромок. К примеру, для сверла диаметром не более 3 мм применяют одноплоскостную заточку. Это значит, что рабочая кромка затачивается только в плоскости, параллельной рабочей поверхности заточного станка или его оси. Есть некоторые нюансы, поскольку при таком методе правки может выкрашиваться рабочая кромка сверла, если перестараться с усилием прижатия. Поэтому таким методом затачивать надо аккуратно, тем более, что сверла небольшого диаметра.

Для сверла диаметром более 3 мм используют более сложный метод заточки — конический. Для этого сверло удерживается за хвостовик, кромка аккуратно прижимается к рабочей поверхности заточного круга. В процессе заточки тело сверла слегка покачивается, тем самым придавая кромке коническую форму.

Заточка победитового сверла

Победитовое сверло для сверления отверстий в бетоне затачивается ещё проще — для этого необходимо соблюдать угол между осью сверла и осью заточного станка строго 60 градусов, а угол поворота режущей кромки должен быть в пределах 170 градусов. Здесь спешить никак нельзя, поскольку есть риск сточить большую часть напайки, после чего сверло будет непригодно для использования, но имея определённые навыки, можно сточить металлическую часть сверла, освободив несколько миллиметров победитовой напайки, если есть такая возможность.

Самая распространённая ошибка при заточке спирального сверла любого диаметра — отрицательный угол между режущей кромкой и затылком. Чтобы этого избежать, необходимо просто следить, чтобы кромка в любом случае была выше затылочной части. Заправляйте инструмент правильно и удачной всем работы!

Как затачивать сверло

Как затачивать сверло

Маленькие тонкие сверла, используемые для изготовления ювелирных изделий, при нормальном использовании затупятся. Изношенные режущие кромки усложняют выполнение задач и отнимают много времени, а также могут стать причиной дорогостоящих несчастных случаев, включая повреждение ювелирных изделий и драгоценных камней или даже травмы. Уход за режущими поверхностями ваших инструментов обеспечит чистую и стабильную работу за верстаком.

Из этой части вы узнаете, как затачивать режущие кромки тонкого сверла.Существуют разные стили наконечников насадок, но в этом примере используется наконечник с долотом. Начнем с его анатомии.

У сверла есть две режущие поверхности, по одной с каждой стороны от его центральной оси, которые срезаются под углом примерно 60 градусов.

Детали сверла.

Обратите внимание, что каждая из этих наклонных поверхностей также срезается под немного более узким углом, создавая другую плоскость. Эта плоскость создает режущую кромку, а также рельефную зону за этой кромкой.Эта рельефная зона предотвращает контакт с обрабатываемым металлом при просверливании отверстия, что снижает сопротивление и трение.

Винтовая канавка сверла называется канавкой. Он действует как канал для вывода обрезанного материала из отверстия, образованного двумя режущими кромками.

Мы запилим каждую из рельефных областей для заточки сверла, сохраняя тот же угол, что и эти плоскости, что важно для правильной работы сверла после заточки. Режущие кромки будут отточены за счет уменьшения количества металла с каждой поверхности.

Площадь реза и угол плоскости рельефа зоны.

Начните с того, что вставьте и затяните разделительный диск из карбида кремния в рукоятке № 30 гибкого вала. Закрепите изношенное сверло в оправке для шурупа и прижмите к штифту верстака, когда вы размещаете сверло, которое нужно напилить, в зоне разгрузки.

Осторожно опустите разделительный диск, чтобы слегка коснуться целевой поверхности. Не меняя угла, поверните сверло в держателе и повторите на противоположной плоскости разгрузочной площадки.Как только это будет завершено, у вас будет только что заточенная насадка. Это может потребовать некоторой практики, но это ценный метод, позволяющий сэкономить время на работе.

Всегда соблюдайте угол наклона плоскости заточки при заточке.

Как затачивать сверла

Фото: istockphoto.com

Мастера, работающие своими руками, живут по правилу «правильный инструмент для работы», но не менее важно поддерживать эти инструменты в хорошем состоянии, чтобы они могли делать свои рабочие места.Показательный пример: сохранение остроты спиральных сверл. Когда биты затупляются, вы естественным образом склоняетесь к тому, чтобы толкать сверло сильнее, что неизбежно приводит к поломке битов и даже может привести к травмам. Хотя существуют устройства, специально предназначенные для точного заточки сверл, точильный станок в вашем рабочем помещении может быть всем, что вам действительно нужно. Остроконечные сверла обеспечивают безопасную и легкую работу во многих проектах, поэтому - хотя требуется немного практики, чтобы отточить их, как профессионала, - сейчас самое лучшее время, чтобы научиться затачивать сверла, чем перед следующей задачей.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
- Настольный шлифовальный станок
- Защитные очки
- Рабочие перчатки (необязательно)

Примечание: Некоторые считают, что ношение рабочих перчаток ухудшает возможность надежного захвата сверла. Поскольку во время шлифовки крайне важно надежно удерживать сверло, перчатки указаны как дополнительные. Однако защитные очки просто необходимы.

Как затачивать сверла

ШАГ 1

Проверьте затупившиеся сверла. Ваша цель - удалить ровно столько металла, сколько нужно, чтобы лезвие было заостренным. Многие настольные шлифовальные машины имеют два шлифовальных круга, один крупный и один мелкий. Если биты действительно разорены, начните с колеса грубого помола, а позже переключитесь на более мелкое; Если ваши биты выглядят неплохо, начните с более тонкого шлифовального круга.

ШАГ 2

Наденьте очки и включите шлифовальный станок. Крепко возьмитесь за сверло и держите режущую кромку точно параллельно передней части шлифовального круга.Медленно и осторожно перемещайте биту, пока она не коснется колеса. Не поворачивайте и не поворачивайте его; просто держите его прямо под исходным заводским углом 60 градусов.

Фото: istockphoto.com

ШАГ 3

Удерживайте сверло под этим углом к ​​колесу не более четырех-пяти секунд. Помните: ваша цель - просто отшлифовать тусклую поверхность, а не изнашивать биту. Сосредоточьтесь на шлифовании пятки сверла, где острие соприкасается с закрученным стержнем, а не с краем, для достижения идеального угла.Если угол недостаточно крутой, сверло не будет растачиваться плавно.

ШАГ 4

Сделайте паузу после четырех-пяти секунд шлифования и окуните сверло в ледяную воду для охлаждения металла. В противном случае сверло станет слишком горячим для удержания и даже быстрее изнашивает металл, сокращая эффективный срок службы сверла. Когда бита остынет на ощупь, проверьте, насколько хорошо она заточена на той стороне, с которой вы только что работали.

ШАГ 5

Когда острие на первой стороне удовлетворительно, поверните сверло на 180 градусов и примените тот же процесс заточки и охлаждения для противоположной стороны наконечника.Нацельтесь на этот угол 60 градусов, а также на угол и острие одинаковой ширины с обеих сторон сверла, чтобы инструмент мог просверливать прямые отверстия. Чтобы обеспечить равную заточку, некоторые люди предпочитают немного затачивать с каждой стороны, держа сверло в доминирующей руке и переворачивая его на 180 градусов через каждые несколько секунд заточки.

STEP 6

После того, как наконечник сверла встретится в точно отточенной точке, и оба края будут острыми и одинаковой ширины, дайте сверлу испытательный прогон.Удерживая наконечник перпендикулярно к деревянной обрезке, поверните насадку вручную. Даже при таком легком давлении хорошо заточенное сверло должно создать начало отверстия. Если нет, еще раз проверьте наконечник и вернитесь к шлифовальному кругу. Опять же, стремитесь к идеальному уклону в 60 градусов на вершине с одинаковой шириной с обеих сторон. Не расстраивайтесь, если вы вернетесь за руль несколько раз - это часть процесса обучения.

STEP 7

Как только вы убедитесь в точности сверла, вставьте его в сверло, возьмите обрезок дерева и начните сверление.Он должен сразу же «грызть» древесину с минимальным давлением и, когда вы извлекаете сверло из дерева, он должен швырять древесную стружку по мере ее выхода.

Фото: istockphoto.com

Основные советы по сохранению остроты сверл

После того, как вы научитесь затачивать сверла, сохраняйте остроту режущей кромки с помощью этих трех передовых методов.

  • На каждый дюйм или около того, что вы просверливаете, вытаскивайте сверло и сдувайте любые стружки или стружки. В противном случае эти стружки застрянут в канавках сверла и станут очень горячими.Чем горячее становится сверло, тем быстрее оно затупляется, что требует более частой заточки.
  • Сделайте остановку и охлаждение привычкой, особенно при сверлении твердой древесины. Просто держите поблизости емкость с холодной водой и погружайте дрель на несколько секунд между каждыми несколькими дюймами сверления.
  • Сохраните два полных набора сверл. Некоторые профессионалы полагаются на новый набор сверл только для того, чтобы начать отверстие, а затем - чтобы он оставался более острым на более долгое время - переключаются на свои более старые, заостренные сверла, чтобы закончить задачу после того, как просверленное отверстие будет просверлено.

Какой угол сверления мне следует использовать?

Выбор подходящего угла при вершине сверла для вашего долота должен основываться на вопросах о вашем применении. Да, отверстие есть отверстие, но какова цель отверстия, в какой тип металла вы режете и каковы характеристики готового отверстия?

Помимо угла при вершине сверла, факторы, которые могут повлиять на успешное бурение, включают:

  • Жесткость
  • Скорость
  • Длина сверла
  • Поток СОЖ
  • Тип вершины сверла

Есть две основные характеристики, которые определить точку сверления.Первый - это включенный угол точки, а второй - конфигурация точки. Конфигурация точки является ключевым элементом при выборе стилей сверления для конкретной работы.

Общие углы для сверл

Наиболее распространенные углы для сверл составляют 118 ° и 135 °. Эти углы являются артефактом тех времен, когда сверление в основном выполнялось вручную, а сверла имели обычную коническую форму. Со временем производители инструментов узнали, что, шлифуя коническое острие с плоской поверхностью (фацетом) для создания линейного долота, они могут уменьшить необходимое усилие, а также улучшить процесс резки металла или дерева и удаления стружки.Если вы сверляете вручную, это однозначно является большим преимуществом.

Сегодня с современными сверлильными станками многогранные сверла являются нормой. Они не только требуют на 50% меньше тяги, но и выделяют на 60% меньше тепла по сравнению с обычным сверлом. Кроме того, существует ряд различных конфигураций, каждая из которых в сочетании с определенным углом при вершине сверла подходит для конкретных работ.

На большинстве джобберов используются сверла общего назначения, расположенные под углом 118 °.Обычно они используются для резки мягких металлов, таких как алюминий, тогда как вариант 135 ° лучше всего подходит для закаленных материалов, таких как нержавеющая сталь. Сверло на 135 ° более плоское, чем 118 °, а это означает, что большая часть его режущих кромок входит в контакт с поверхностью материала раньше, чтобы начать полное резание по металлу. Ознакомьтесь с нашим руководством ниже, чтобы узнать, какие углы являются оптимальными в зависимости от материала, который просверливается:

(Щелкните изображение, чтобы развернуть)

Существует несколько конфигураций точек сверления, и они могут быть найдены в обоих Варианты 118 ° и 135 °.Различные конфигурации выбираются в зависимости от области применения сверления, например:

  • Вы режете твердый или мягкий металл?
  • Возможно ли самоцентрирование или потребуется направляющая втулка?

Специализированные конфигурации точек сверления

Обычные точки с углом при вершине 118 ° обычно используются для сверления широкого спектра материалов. Другие конфигурации вершин сверла включают:

Зубчатые концы : были разработаны для сверления твердых сплавов и имеют пониженное сопротивление кромке долота.

Винтовые вершины : имеют самоцентрирующееся долото S-образной формы, режущее лезвие почти до фактического диаметра сверла.

Острия Racon® : имеют постоянно изменяющийся угол при вершине, что создает меньшую нагрузку и меньше тепла при резке металла и имеет более длительный срок службы. Однако острия Racon не являются самоцентрирующимися и должны использоваться с направляющей втулкой.

Наконечники Bickford ™ : сочетают в себе характеристики спиральных наконечников и наконечников Racon - самоцентрирующиеся, длительный срок службы, прорыв без заусенцев и более высокую производительность подачи.В настоящее время есть несколько оправданий тому, что вы не ищете и не используете правильную конфигурацию точки для работы. Специализированные компании производят оборудование для наведения сверл, и у них есть навыки для создания множества других стильных наконечников для тяжелых условий эксплуатации.

Есть старая пословица: «Плохой рабочий всегда винит свои инструменты». Это означает, что успех зависит не от инструментов, которые мы используем, а от того, как мы их используем. В случае точек сверления это может быть не на 100% правдой. Хотя вы можете просверлить отверстие практически любой точкой сверления, тот, который вы используете, может быть не лучшим для всей работы, независимо от того, просверливаете ли вы одно отверстие, сотню или тысячи отверстий! Выбрав правильную конфигурацию вершины сверла и включенный угол, вы получите более длительный срок службы инструмента, более точную геометрию отверстия, более чистый прорыв и повышенную производительность труда.

Если у вас есть вопросы о том, какое сверло подойдет для вашей работы, просто задайте их нам в Regal Cutting Tools.

Как затачивать старые и затупившиеся сверла (вручную !!): 11 шагов (с изображениями)

Вы пробовали что-то просверлить недавно и заметили, что ваши сверла не режут, как раньше? Может быть, некоторые из ваших битов настолько плохи, что вы больше не можете проходить сквозь дерево или мягкие металлы, не создавая клубов дыма и пронзительных скрипов. Прежде чем отправиться в строительный магазин, чтобы купить себе новую коробку со сверлами, сначала попробуйте эту простую технику и сэкономьте много времени и денег!

Выполните следующие действия, и вы сможете превратить использованное, тупое, зазубренное, сломанное или иным образом бесполезное сверло в инструмент для первичной взрывной обработки.

Заточка бит - сложная задача. Когда девять лет назад я начал работать машинистом, мой инструктор скептически относился к использованию любых автоматов или приспособлений для повторной заточки наших сверл. Фактически, вы заметите, что большинство этих приспособлений или машин стоят больших денег, и очень редко они когда-либо дают вам что-то близкое к фабричной заточке (если, конечно, вы не раскошелитесь достаточно, чтобы купить промышленную точилку). Итак, здесь мы продемонстрируем своего рода утраченное искусство - заточку вручную на ленточно-шлифовальной машине или настольном шлифовальном станке.

Я не говорю, что после этого урока вы сможете получить идеально острое сверло, но оно поможет вам выполнить следующую работу, пока вы не наберетесь достаточно практики, чтобы действительно улучшить свои режущие инструменты. . Фактически, мы с моим тренером настолько хорошо научились, что всякий раз, когда нам дают эти дешевые биты HSS China (которые почти у всех есть в гараже), мы вытаскиваем их прямо из коробки и затачиваем перед их первым использовать.

Итак, без лишних слов, вот что вам понадобится:

Материалы:

  1. Тупое сверло или сверло со сколами
  2. Настольный или ленточно-шлифовальный станок

ВНИМАНИЕ! Ваши руки будут находиться очень близко к точильному устройству, и вы рискуете потерять часть кожи.ЗАПРЕЩАЕТСЯ носить перчатки, так как они могут попасть в устройство для заточки и затянуть вас внутрь. Обдумайте и обдумайте, где вы будете находиться на устройстве для заточки. И вам, вероятно, тоже следует надеть защитные очки.

Как затачивать сверла

Гибкость и точность

4-гранное острие

Лезвие долота доходит до точки и не будет ходить.Просверливает круглое прямое отверстие с жесткими допусками.

Всегда одинаковые режущие кромки

Две режущие кромки заточены симметрично и работают идеально согласованно, что продлевает срок службы сверла.

Заточка всех углов

Его можно установить под любым углом от 90 ° до 150 °.

Всегда прямой свободный угол

Оптимальный угол просвета может быть установлен в соответствии с каждым требованием к сверлению на 7 °, 9 °, 11 ° или 14 °.

Заточка сверл от 3 до 22 мм

Один и тот же держатель сверла подходит для диаметров от 3 мм (1/8 ") до 22 мм (7/8"). Замена патрона не требуется.

Вопросы и ответы

Почему 4-гранное острие так выгодно по сравнению с обычным острием?

Значительно снижает усилие, требуемое на сердечник сверла, то есть на режущую кромку, что снижает выделение тепла и позволяет увеличить усилие на режущие кромки.Это дает сверлу резкое улучшение режущей способности.

Почему заточенное сверло Tormek служит дольше?

Выгодное 4-гранное острие и высокая точность заточки - обе режущие кромки заточены до точно одинаковой длины и симметрично - делают работу сверла более эффективной, а срок службы сверла значительно продлевается.

Что определяет точное и прямое отверстие?

Благодаря четырехгранной геометрии сверло просверливает прямое и круглое отверстие с очень малыми допусками.Очень важно, чтобы обе режущие кромки были одинаковыми и были заточены под одинаковым углом. Это важное требование, чтобы обе кромки работали одинаково и чтобы сверло просверлило прямое отверстие, не превышающее диаметр сверла. В противном случае более длинная кромка будет принимать на себя большую часть усилия резания, будет перегреваться и более сильно изнашиваться. В результате сверло быстро затупится и перестанет работать должным образом.

Какой у меня должен быть угол при вершине?

Сверла обычно имеют угол при вершине 118 ° или 130 °.Закаленная сталь и нержавеющая сталь требуют больших углов при вершине. Также алюминий лучше всего просверливать с большим углом при вершине. При сверлении оргстекла риск появления трещин при прохождении сверлом материала снижается за счет большего угла при вершине. Центровочные сверла обычно имеют угол при вершине 90 °.

Важен ли зазорный угол?

Выбор заданного угла имеет решающее значение для производительности резания и продолжительности сверла. Оптимальный угол просвета зависит как от диаметра сверла, так и от материала, который будет просверливаться.Для более твердого материала требуется сверло с меньшим углом зазора, а для более мягкого материала - больший угол. Стандартные сверла имеют задний угол 11 ° и угол при вершине 118 °, что хорошо подходит для большинства буровых работ.

Как узнать, не перегрелась ли сталь при использовании сухой шлифовальной машины?

Перегрев стали часто незаметен, но в результате сверло быстро затупится и может даже сломаться. В отличие от обычных точилок для сверл, Tormek затачивает сталь с водяным охлаждением.

Где я могу посмотреть, как это работает?

Посмотрите небольшой пошаговый демонстрационный фильм (4:19) на странице продукта DBS-22. Там вы также найдете фильм, сделанный Аланом Холтэмом, в котором он пробует джигу.

Заточите сверла - Сарай

Калибры
Сторми показал мне, что на одном измерительном приборе есть долота и числа, чтобы отслеживать длину режущих кромок. Мне пришлось проверить, что две режущие кромки находятся под требуемым углом 59 ° и имеют одинаковый размер.Сторми объяснил, что флюсы позволяли стружке выходить, охлаждающей жидкости проникать внутрь, и они обеспечивали угол резания для стали и алюминия. Самое интересное.
Другой калибр имел шип на одном конце, который входил в центральное отверстие в конце сверл с коническим хвостовиком. На верхней панели этого калибра с конусом Морзе была заштрихованная область. На этом углу режущей кромки нацарапал линию, которая должна была совпадать с царапиной от другого угла. Таким образом, если бы обе режущие кромки имели одинаковый угол и длину, если бы обе царапины совпадали, а задний зазор был правильным (от 12 ° до 15 °), сверло резало бы металл двумя одинаковыми стружками, и двигатель сверлильного станка не был перегружен. .
Вскоре я разработал технику движения сверла по шлифовальному кругу, опираясь на левую руку, которая опиралась на опору для инструмента, поворачиваясь на острие и в то же время слегка опуская правую руку, чтобы создать задний зазор. Слишком большой задний зазор - и режущая кромка может выйти из строя, слишком маленький - и пятка будет тереться, ограничивая прохождение металла, если не препятствовать этому. Это доставило мне массу неприятностей, пока я не слегка повернул сверло по часовой стрелке, опуская правую руку.
ПРИМЕЧАНИЕ:
Если углы одинаковые, но одна кромка немного длиннее другой, сверло будет резать немного больше. Это можно использовать в своих интересах, если вам нужен небольшой зазор. Однако если вы сначала просверлите пилотное отверстие, сверло вырежет до нужного размера.
Сверла, сломанные или повторно затачиваемые, имеют толстую перемычку; это тот стержень, который проходит по центру инструмента между двумя флютами. На самом деле спиральные сверла имеют четыре режущих кромки, две маленькие в центре и две, которые делают настоящую резку.Держа конец сверла вверх, я смог растушевать полотно во флюиды на углу шлифовального круга.

Не покупайте новые, затачивайте затупившиеся сверла

Размещено: 11 сентября 2015 г. Автор: JamesR

Не позволяйте затупившимся сверлам оставить ваш проект без отверстий

Как и любой другой режущий инструмент в магазине, сверла затупляются и режут не так, как раньше. Худшее, что можно сделать, - это пойти и купить новый набор, потому что вы думаете, что те, которые у вас уже есть, застрелены.Многие люди не знают, как легко затачивать собственные биты, что сэкономит вам деньги и сэкономит на поездке в магазин.

Для заточки сверл вам понадобится настольный шлифовальный станок, хотя есть инструменты, специально разработанные для заточки сверл, они не стоят своих затрат. Потратьте время на то, чтобы научиться правильно их точить самостоятельно, и это с лихвой окупится в следующий раз, когда немного станет скучно.

При заточке убедитесь, что вы катите сверло по направлению к режущей кромке, сохраняя правильный угол.(внизу страницы) Не шлифуйте кончик сверла плоско, это только ухудшит его состояние.

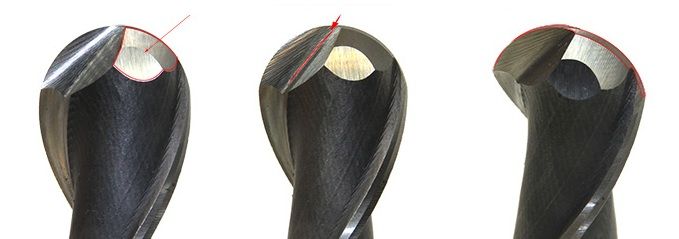

Чтобы показать общие проблемы, которые могут вызвать затупившиеся сверла, я обнаружил четыре сверла, каждое из которых имеет разные проблемы, которые можно легко решить с помощью заточки.

Первая показанная коронка не могла даже просверлить кусок стали 16 GA, она начала прорезать, но остановилась примерно на полпути. К этому моменту из отверстия больше не поступало металлической стружки. Если вы внимательно посмотрите на режущую поверхность, вы увидите, что внешний край режущей поверхности закруглен, что привело к остановке резания.Посмотрите, как верхний передний край.

Иногда только одна часть режущей кромки тускнеет или тускнеет. У этого сверла сколы только внешний угол, в зависимости от качества сверл, которые у вас есть, это может происходить чаще. Посмотрите, как острие сверла и первая половина режущей кромки все еще в относительно хорошем состоянии, но затем внешний край почти полностью отколот.

С возрастом и в использовании наконечник сверла начнет тупиться, особенно если вы часто сверлите металл.В целом режущая кромка этой биты была в хорошем состоянии, но острие было закругленным. Это предотвратит запуск буровой коронки и может начать блуждать, если пилотная скважина не будет пробурена первой.

Еще одним ключевым элементом характеристик сверла является угол наклона вершины. Это сверло ранее было заточено, но получилось слишком плоским. Это может вызвать проблемы, потому что меньший угол на режущей кромке заставит сверло пытаться удалить слишком много материала за раз, в результате чего сверло будет связываться и захватывать материал, который вы сверляете.Это может быть особенно опасно, если вы используете сверлильный станок, сверло может захватить материал и преодолеть вашу хватку, заставляя его вращаться с той же скоростью, что и сверло.

Правильный угол наклона сверла составляет 59–60 градусов, что обеспечивает оптимальное соотношение между скоростью бурения и сроком службы сверла.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
