Резьба метрическая

Виды соединения деталей и правила их изображения на чертежах

Изделия подразделяются на детали, сборочные единицы, комплексы и комплекты см. п. 2.1.

Соединение – совокупность  сборочных операций по соединению деталей различными способами (свинчиванием, сочленением, клепкой, сваркой, пайкой, опресовкой, развальцовкой, склеиванием, сшивкой, укладкой и т.п.).

Классификация видов соединения деталей

По конструкции и условиям эксплуатации соединения деталей могут быть разделены на подвижные и неподвижные.

Соединение неподвижное – соединение деталей, обеспечивающее неизменность их взаимного положения при работе.

Например, сварные, соединения с помощью крепежных изделий и др.

Соединение подвижное – соединение, при котором детали имеют возможность относительного перемещения в рабочем состоянии. Например, зубчатое соединение.

В зависимости от возможности демонтажа соединения подразделяются на разъемные и неразъемные.

Соединение разъемное – соединение, которое можно многократно разъединять и соединять, не деформируя при этом ни соединяемые, ни крепежные детали. Например,  резьбовое, соединение болтом, винтом, клиновое, шпоночное, зубчатое, и др.

Соединение неразъемное – соединение, которое нельзя разъединить без нарушения формы деталей или их соединяющего элемента. Например, соединение сварное, паяное, заклепочное и др.

Резьбовые соединения

Резьбовое соединение – соединение деталей при помощи резьбы.

Резьба – чередующиеся выступы и впадины на поверхности тела вращения, расположенные по винтовой линии; применяется как средство соединения, уплотнения или обеспечения заданных перемещений  деталей машин, механизмов, приборов, аппаратов, сооружений (рисунок 97).

Рисунок 97 – Резьба

Основные параметры резьбы

Виток резьбы – часть резьбы, образованной при одном повороте профиля вокруг оси вращения (рисунок 98).

Рисунок 98 – Виток резьбы

Наружный диаметр резьбы

(d) – диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или вписанного во впадины внутренней резьбы (рисунок 99).

Номинальный диаметр резьбы – диаметр, условно характеризующий размеры резьбы и используемый при ее обозначении.

Рисунок 99 – Наружный диаметр резьбы

Внутренний диаметр резьбы (d1) – диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или описанной вокруг вершин внутренней резьбы (рисунок 100).

Рисунок 100 – Внутренний диаметр резьбы

Профиль резьбы – плоская фигура, получаемая в плоскости, проходящей через ось резьбы.

Высота профиля (H) – радиально измеренная высота основного расчетного теоретического профиля (высота исходного треугольного профиля), общего для резьбы на стержне и в отверстии.

Угол профиля – угол между боковыми сторонами профиля, измеренный в осевой плоскости резьбы (рисунок 101).

Рисунок 101 – Профиль резьбы

Шаг резьбы (P) – расстояние между соседними одноименными точками профиля в направлении, параллельном оси резьбы той же винтовой поверхности (рисунок 102).

Ход резьбы (Ph) – расстояние  по  линии,  параллельной  оси  резьбы,  между  исходной  средней  точкой  на  боковой  стороне  резьбы  и  средней  точкой,  полученной  при  перемещении  исходной  по  винтовой  линии  на  угол  360°, в однозаходной резьбе ход равен шагу, в многозаходной – произведению шага на число заходов n: Ph = nP (рисунок 102).

Рисунок 102 – Основные параметры резьбы

Рабочая высота профиля (h) – наибольшая высота соприкосновения сторон профиля резьбовой пары, измеренная радиально (рисунок 103).

Рисунок 103 – Рабочая высота профиля

Длина свинчивания (L) – длина участка взаимного перекрытия наружной и внутренней резьб в осевом направлении.

Классификация резьб

Для классификации резьбы используются следующие основные признаки (рисунок 104):

– форма профиля;

– форма поверхности, на которой выполнена резьба;

– расположение резьбы;

– величина шага;

– число и направление заходов;

– эксплуатационное назначение.

Рисунок 104 – Классификация резьб

Профиль резьбы установлен ГОСТ 9150-81 и представляет собой треугольник с углом при вершине 60о (рисунок 105).

Это основной вид крепежной резьбы, предназначенной для соединения деталей непосредственно друг с другом или с помощью стандартных изделий, имеющих метрическую резьбу, таких как болты, винты, шпильки, гайки.

Рисунок 105 – Профиль метрической резьбы

Основные элементы и параметры ее задаются в миллиметрах (ГОСТ 24705-81).

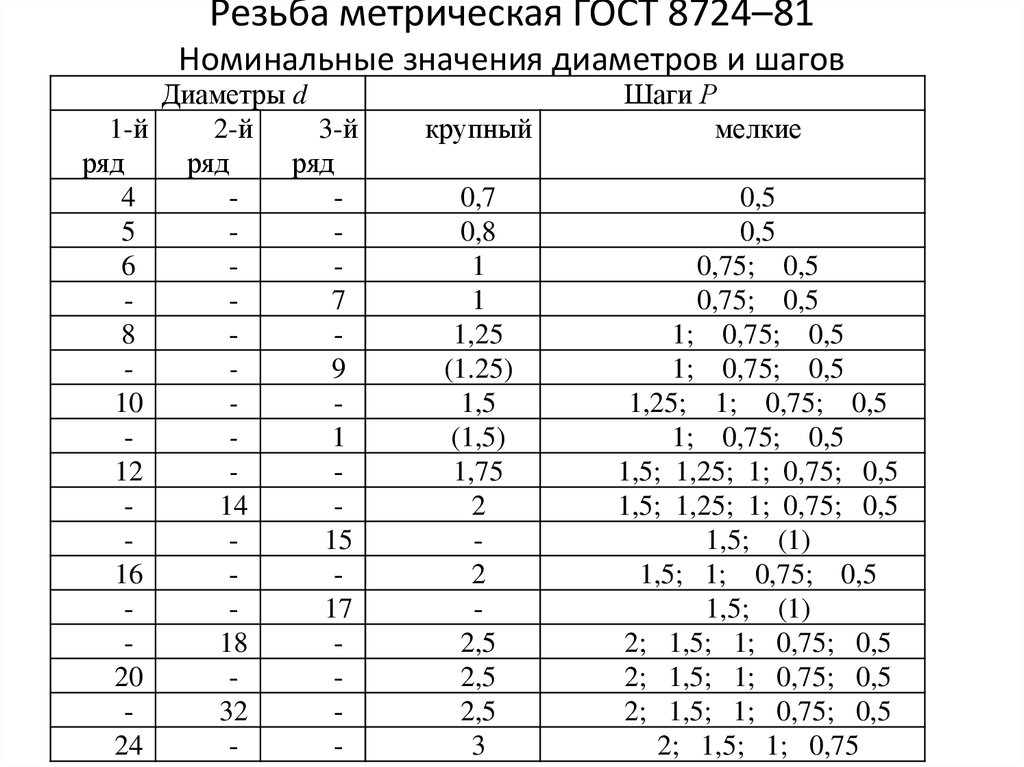

Согласно ГОСТ 8724-81 метрические резьбы выполняются с крупным и мелким шагом на поверхностях диаметров от 1 до 68 мм – свыше 68 мм резьба имеет только мелкий шаг, при чем мелкий шаг резьбы может быть разным для одного и того же диаметра, а крупный имеет только одно значение. Крупный шаг в условном обозначении резьбы не указывается. Например: для резьбы диаметром 10 мм крупный шаг резьбы равен 1,5 мм, мелкий – 1,25; 1; 0,75; 0,5 мм.

Примеры условного обозначения:

М18-6g резьба метрическая наружная номинальный диаметр 18 мм шаг крупный, поле допуска    резьбы 6g;

М18х0,5-6g  резьба метрическая наружная номинальный диаметр 18 мм, поле допуска    резьбы 6g, шаг мелкий Р=0,5;

М18LH-6g резьба метрическая наружная номинальный диаметр 18 мм шаг крупный, поле допуска    резьбы 6g, левая;

М18-6Н резьба метрическая внутренняя номинальный диаметр 18 мм шаг крупный, поле допуска    резьбы 6Н.

Резьба дюймовая

В настоящее время не существует стандарт, регла­ментирующий основные размеры дюймовой резьбы. Ранее существовавший ОСТ НКТП 1260 отменен, и применение дюймовой резьбы в новых разработках не допускается.

Резьба треугольного профиля с углом при вершине 55о (рисунок 106).

Рисунок 106 – Профиль дюймовой резьбы

Трубная цилиндрическая резьба

В соответствии с ГОСТ 6367-81 трубная цилиндрическая резьба имеет профиль дюймовой резьбы, т. е. равнобедренный треугольник с углом при вершине, равным 55°( рисунок 107).

Резьба стандартизована для диаметров от 1/16″ до 6″ при числе шагов z от 28 до 11. Номинальный размер резьбы условно отнесен к внутреннему диаметру трубы (к величине условного прохода). Так, резьба с номинальным диаметром 1 мм имеет диаметр условного прохода 25 мм, а наружный диаметр 33,249 мм.

Рисунок 107 – Профиль трубной цилиндрической резьбы

Примеры условного обозначения:

G11/2 -А  резьба трубная цилиндрическая,11/2 условный проход в дюймах, класс точности А;

G11/2LH-B-40 резьба трубная цилиндрическая,11/2 условный проход в дюймах, левая, класс точности В, длина свинчивания 40 мм.

Резьба с профилем в виде равнобочной трапеции с углом 30о (рисунок 108). Применяется для передачи возвратно-поступательного движения или вращения в тяжело нагруженных подвижных резьбовых соединениях. Часто используется при изготовлении ходовых винтов, согласно ГОСТ 24738-81 выполняется на поверхностях диаметров от 8 до 640 мм.

Трапецеидальная резьба может быть однозаходной (ГОСТ 24738-81, ГОСТ 24737-81) и многозаходной (ГОСТ 24739-81). ГОСТ 9484-81 устанавливает профиль трапецеидальной резьбы.

Рисунок 108 – Профиль трапецеидальной резьбы

Пример условного обозначения:

Tr40х6 – трапецеидальная однозаходная резьба с наружным диаметром 40 мм, шагом 6 мм.

Метрическая и дюймовая резьба

Размер резьбы
М3 5#
1/8″		 М4 8# 3/16″ 10# М5 М6 1/4″ 1/4 дюйма 5/16″ 5/16″ М8 3/8″ 3/8″ М10 7/16″ 7/16″
Диаметр d (мм) Большой диаметр
Грубая резьба Номер резьбы/дюйм
Мелкая резьба
Грубая резьба Шаг резьбы
Мелкая резьба
Угол резьбы 60° Метрическая резьба/M
Угол резьбы 60° Унифицированная резьба /UN
Угол резьбы 55° Резьба Витворта /BS
3 3,175 3,175 4 4. 1656 4,7625 4,826 5 6 6,35 6,35 7,9375 7,9375 8 9,525 9,525 10 11.1125 11.1125
– 40 40 – 32 24 24 – – 20 20 18 18 – 16 16 – 14 14
– 44 44 – 36 32 32 – – 28 26 24 22 – 24 20 – 20 18
0,5 0,635 0,635 0,7 0,7938 1. 0583 1.0583 0,8 1 1,27 1,27 1.4111 1.4111 1,25 1,5875 1,5875 1,5 1,8143 1,8143
0,35 0,5773 0,5773 0,5 0,7056 0,7938 0,7938 0,5 0,5 0,9071 0,9769 1. 0583 1.1545 1 1.0583 1,27 1 1,27 1.4111
М – – М – – – М М – – – – М – – М – –
– ООН – – ООН – ООН – – ООН – ООН – – ООН – – ООН –
– – БС – – БС – – – – БС – БС – – БС – – БС
Размер резьбы
M12 1/2″ 1/2 дюйма М14 9/16″ 9/16″ 5/8 дюйма 5/8 дюйма М16 М18 3/4″ 3/4″ М20 М22 7/8″ 7/8″ М24 1″ 1″
Диаметр d (мм) Большой диаметр
Грубая резьба Номер резьбы/дюйм
Мелкая резьба
Грубая резьба Шаг резьбы
Мелкая резьба
Угол резьбы 60° Метрическая резьба/M
Угол резьбы 60° Унифицированная резьба /UN
Угол резьбы 55° Резьба Витворта /BS
12 12,7 12,7 14 14. 2875 14.2875 15.875 15.875 16 18 19.05 19.05 20 22 22.225 22.225 24 25,4 25,4
– 13 13 – 12 12 11 11 – – 10 10 – – 9 9 – 8 8
– 20 18 – 18 16 18 14 – – 16 16 – – 14 11 – 12 10
1,75 1,9538 1,9538 2 2. 1167 2.1167 2.3091 2.3091 2 2,5 2,54 2,54 2,5 2,5 2,8222 2,8222 3 3,175 3,175
1,5/1 1,27 1.4111 1,5 1.4111 1,5875 1.4111 1,8143 1,5 2 1,5875 1,5875 2/1,5 2 1. 8143 2.3091 2/1,5 2.1167 2,54
М – – М – – – – М М – – М М – – М – –
– ООН – – ООН – ООН – – – ООН – – – ООН – – ООН –
– – БС – – БС – БС – – – БС – – – БС – – БС

①, Единица измерения: мм
Источник: ASME B1. 1, ASME B1.10M, BS 84;
②, разные типы резьбы одного размера не идентичны. Приведенные выше данные приведены только для справки.
