Виды строительных угольников — назначение, применение и выбор – Мои инструменты

Содержание

• 1 Что такое угольник и для чего он предназначен
• 2 Из чего изготавливаются угольники
• 3 Типы поверочных угольников и особенности их применения
• 4 Какие виды угольников бывают
• 5 Как правильно выбрать угольник для работы

При выполнении строительных работ требуется применение разных измерительных инструментов. Одним из таковых являются угольники, или как их еще называют — поверочные приборы. С его помощью осуществляется отслеживание точного перпендикуляра между двумя поверхностями. Что представляет собой строительный угольник, какие виды этих инструментов бывают, и как правильно они выбираются, подробно описано в материале.

Что такое угольник и для чего он предназначен

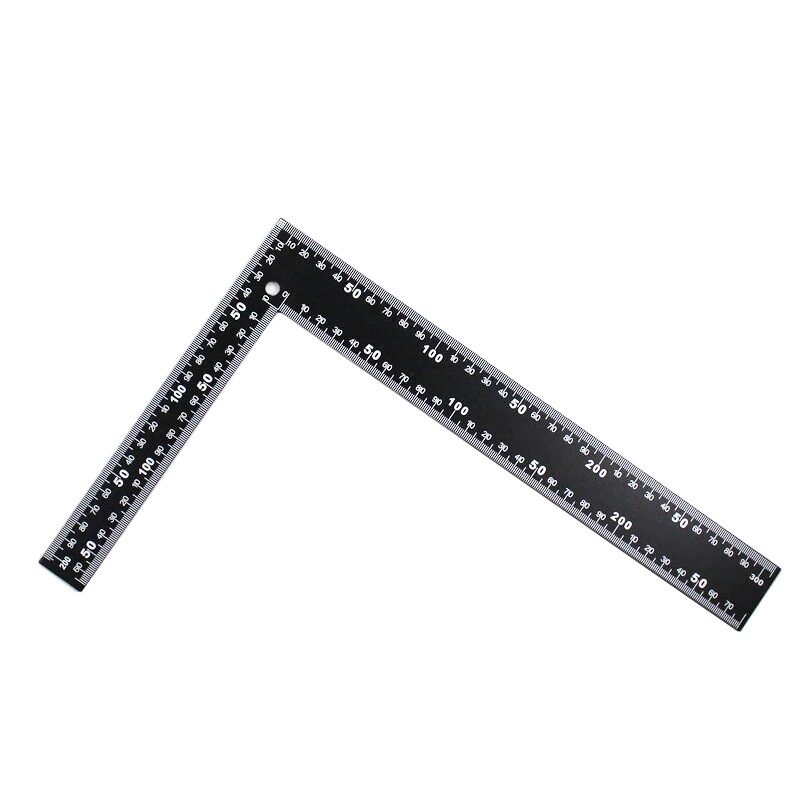

Угольником называется измерительный инструмент, состоящий из двух линеек, расположенных под углом 90 градусов друг к другу. Применяется он в различных сферах — в строительстве, в слесарном и столярном деле, на производстве и т.п. Главное предназначение этого устройства заключается в нанесении прямых линий, расположенных перпендикулярно друг к другу.

Угольник еще называют поверочным, так как с его помощью осуществляется проверка конструкций на наличие брака. Многие используют этот инструмент только для начертания прямых линий под углом 90 градусов, и даже не догадываются о том, что прибором также можно начертить линию с любым другим наклоном.

Главное достоинство рассматриваемого инструмента в том, что он имеет простую конструкцию. Это отражается не только на его стоимости, но и возможности изготовления своими руками. Чтобы сделать угольник, понадобится соединить две линейки, расположив их перпендикулярно друг к другу. Посредством полученного устройства можно наносить не только перпендикулярные линии, но и параллельные.

Это интересно! Угольник — это главный инструмент плотников, строителей и каменщиков, так как с его помощью осуществляется быстрое и точное измерение прямого угла.

Из чего изготавливаются угольники

Современные угольники изготавливают из таких материалов, как дерево, пластик и металл. Самыми надежными являются металлические инструменты, которые не подвержены деформациям, что очень важно при выполнении строительных и ремонтных работ. На одной или двух направляющих имеются шкалы, посредством которых можно контролировать расстояние.

Длина направляющих составляет от 60 до 1600 мм, что зависит от сферы применения инструмента. Прибор имеет Г-образную форму, поэтому среди специалистов, пользующихся этими инструментами, можно встретить название уголок. Универсальный угольник — это малка. В отличие от угольника, малка имеет шарнирное соединение, что позволяет определять не только прямые углы.

Металлические угольники изготавливаются из углеродистой стали таких марок:

• Х
• У8А
• 9Х
• ШХ15

В процессе изготовления инструмент подвергается термической обработке, что позволяет закалить деталь до высокой твердости величиной 50-58 HRC. Производители выпускают угольники трех классов точности — 0, 1 и 2. Наиболее точными являются устройства с нулевым классом точности, которые применяются в метрологических лабораториях и поверочных службах. Устройства с классом точности 1 используются специалистами — каменщиками, плотниками, слесарями, сварщиками. Менее точные приборы, относящиеся ко второму классу, применяются в быту домашними мастерами.

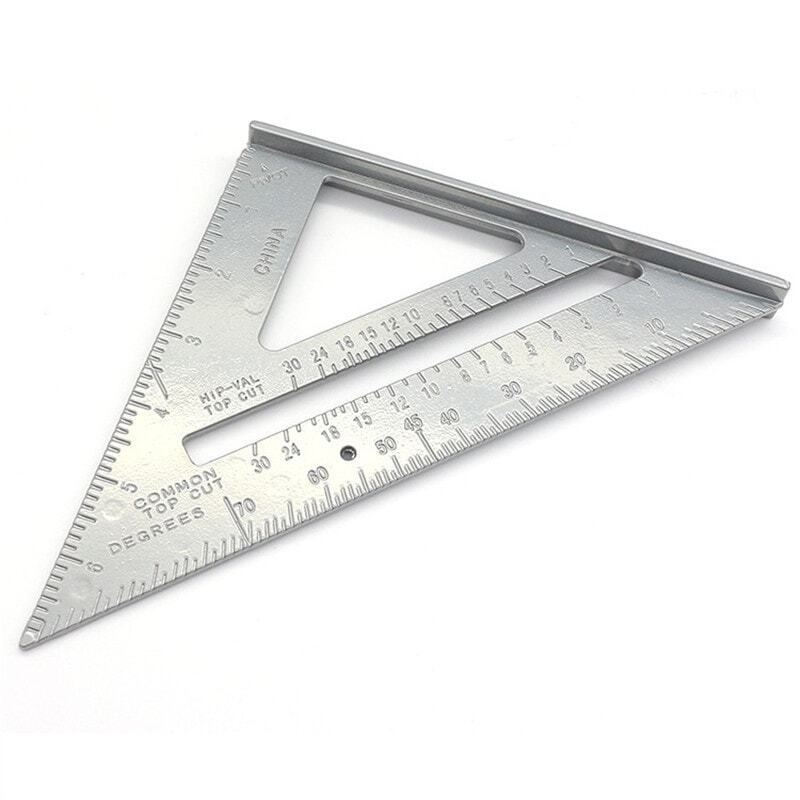

Это интересно! Угольником также является равнобедренный прямоугольный треугольник, у которого две стороны расположены под прямым углом. Инструмент такой формы является более точным за счет того, что одинаковой жесткости на любом участке плоскости.

Типы поверочных угольников и особенности их применения

Поверочные изделия классифицируют на пять типов, что позволяет применять их в различных сферах. Рассмотрим все типы поверочных устройств, и выясним их назначение.

1. УЛ — лекальный. Сфера применения этого типа инструмента — для разметки и выполнения слесарно-сборочных действий. При помощи лекального прибора можно контролировать перпендикулярность отдельных элементов конструкции. Высокая точность измерений обеспечивается за счет острых измерительных поверхностей. Одна сторона инструмента имеет короткую утолщенную часть, а вторая длинная сторона имеет утонченный профиль
2. УЛП — лекальный плоский также имеет одну короткую, а вторую удлиненную часть, только с одинаковой толщиной профиля. Главное назначение УЛП инструмента в том, чтобы проводить разметочные работы на плоских поверхностях
3. УЛЦ — лекальный цилиндрический прибор имеет вид полого цилиндра, имеющего фаски. Основание прибора и боковая поверхность имеют прямой угол, равняющийся 90 градусов. Цилиндрические угольники используются в качестве эталонных или образцовых инструментов в метрологических станциях и в машиностроении. Устройство выпускается с нулевым и первым классом точности
4. УП — плоский. Состоит из двух сторон, расположенных под углом 90 градусов. Все стороны инструмента плоские, а выпускается он трех видов точности — 0, 1 и 2
5. УШ — с широким основанием. Предназначен инструмент для проверки перпендикулярности плоскостей. Широкое основание позволяет установить прибор на плоскости без применения вспомогательный устройств

Угольники также делятся на три основных вида, которые рассмотрим в следующем разделе.

Какие виды угольников бывают

Различают следующие виды угольников, используемые в разных сферах деятельности:

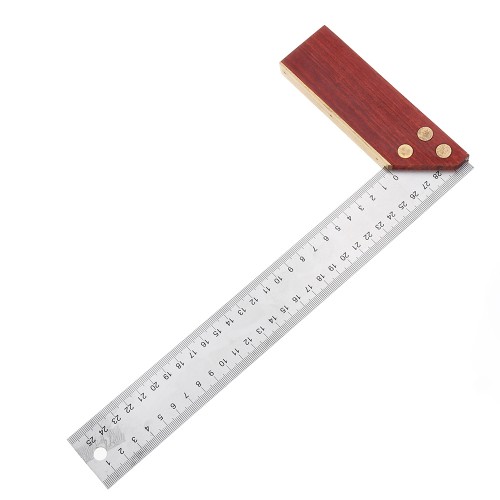

1. Столярные — используются столярами. Выпускаются разной длины от 10 см до 10 метров

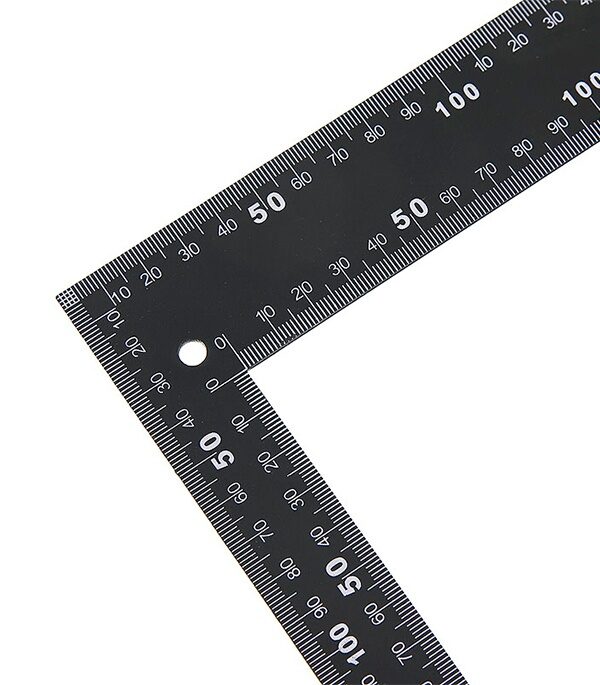

2. Разметочные — инструменты такого вида имеют градуированные стороны с отверстиями для разметки карандашом. Применяются такие инструменты в сфере изготовления мебели. Посредством прибора осуществляется проверка перпендикулярности, нанесение разметки, а также калибровка других приборов

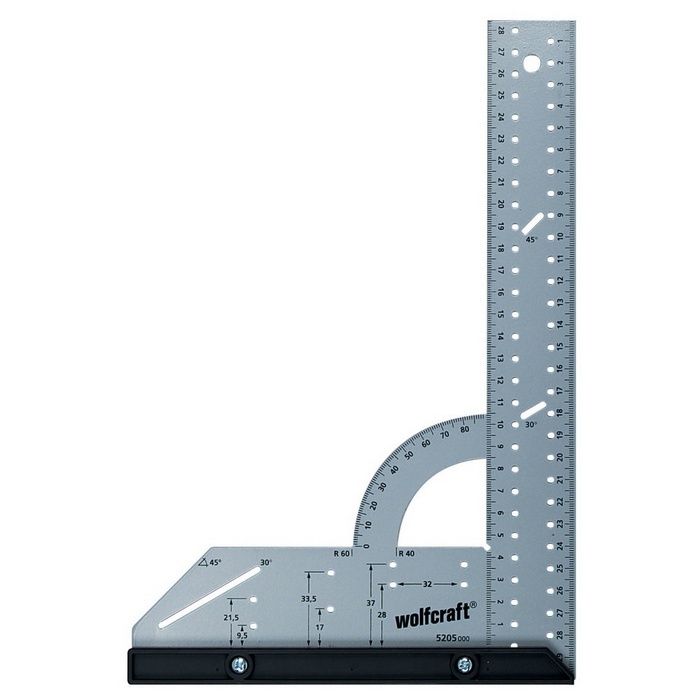

3. Универсальные или комбинированные — имеет шарнирное соединение, что позволяет настраивать необходимый угол. Рукоятка прибора оснащена пузырьковым уровнем и держателем. Универсальные угольники сочетают в себе ряд следующих инструментов — рейсмус, малка, линейка и ерунок

Это интересно! Ерунком называется уголок, у которого две направляющие крепятся под углом 45 или 135 градусов.

Как правильно выбрать угольник для работы

Зная, какие виды и типы угольников бывают, можно приступать к выбору инструмента. Если планируется эксплуатировать устройство в домашней мастерской, тогда вовсе не обязательно покупать эталонный уголок. Для дома используются инструменты с классом точности 2. При выборе также важно учитывать следующие рекомендации:

1. Размер — чем длиннее стороны уголка, тем выше точность измерений. Если планируется определять углы больших конструкций, тогда стоит выбирать устройства с длиной направляющих до 6 метров. Если прибор используется для разметки керамической плитки ли кирпича, то для этого подходят устройства длиной 15-30 см
2. Угол измерения — если планируется эксплуатация прибора для разметки перпендикулярных сторон, тогда нужно выбирать недорогие варианты классических угольников с неподвижным соединением
3. Наличие разметки — позволяет использовать инструмент не только для разметки перпендикуляров, но еще и в качестве линейки
4. Качество фиксации — чем длиннее направляющие прибора, тем толще они должны быть. Если длина линейки будет большая, но при этом она будет тонкой, то это приведет к большой погрешности измерения
5. Материал изготовления — не всегда металлические угольники удобны в применении, поэтому нужно перед покупкой нужно опробовать прибор. Некоторые мастера предпочитают пользоваться деревянными или пластиковыми приборами

С применением инструмента не возникает никаких трудностей. Для этого необходимо приложить инструмент к плоскости, и провести перпендикулярную линию. Если осуществляется проверка точности прямого угла, тогда торцевой частью инструмент прикладывается к двум перпендикулярным поверхностям, и выполняется проверка.

Стоимость угольника зависит от материала изготовления, длины, толщины направляющих и качества исполнения. Это незаменимый инструмент, который должен быть не только в арсенале специалистов, но и домашних мастеров.

В завершении надо отметить, что угольник — простейший инструмент, который прост в применении, и при этом позволяет изготовить конструкцию с соблюдением высокой точности прямых углов. Причем инструмент предназначен не только для контроля внутренних углов различных соединений, но и наружных.
