Заточка цепи для продольного пиления: углы заточки, конфигурация зубьев

Бензопилу можно назвать довольно распространенным инструментом, который применяется для резания дерева. Механическая обработка в рассматриваемом случае осуществляется за счет специальной пильной цепи, фиксация которых проводится на специальной шине. Длительная и неправильная эксплуатация довольно часто становится причиной, по которой приходится проводить демонтаж и заточку. При этом со снятием цепи для продольного пиления и ее надеванием сегодня не возникает проблем, то с непосредственной заточкой все же есть проблемы. Рассмотрим особенности подобной процедуры подробнее.

Содержание

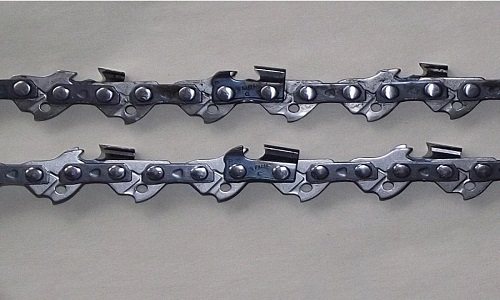

Пильные цепи для продольного пиления бензопилой

Современная цепь для продольного пиления представлена достаточно сложной конструкцией, которая изготавливается при применении высококачественной стали, характеризующейся повышенной износоустойчивостью и коррозионной стойкостью. Среди особенностей можно отметить следующее:

Конструкция представлена отдельными звеньями, которые соединены между собой особым способом. За счет этого обеспечивается высокий уровень гибкости, цепь для продольного пиления может повторять сложную форму шины.
Есть несколько различных пластин по предназначению: режущие, направляющие и соединительные. Режущие проводят непосредственное снятие материала.

Естественный процесс эксплуатации становится причиной, по которой происходит износ режущих пластин. Кроме этого, нарушение рекомендаций по эксплуатации также могут привести к подобному результату, к примеру, если в зону резания попал грунт.

Именно поэтому все обладатели подобного инструмента должны уделить внимание тому, каким именно образом проводится заточка.

Внешние признаки тупой режущей кромки зуба бензопилы

Заточка цепи для продольного пиления, как правило, проводится исключительно при износе, периодически процедура выполняется крайне редко. Именно поэтому нужно знать то, какие именно признаки указывают о необходимости проведения подобной процедуры. Среди особенностей рассматриваемого вопроса отметим следующее:

Зуб цепи продольного пиления бензопилы характеризуется сложной конфигурацией, поэтому просто при визуальном осмотре определить дефекты не получится.
Для проверки состояния зубьев проводится пробное пиление. Если при выполнении подобной работы возникает вибрация, то это указывает на необходимость заточки.
Определить состояние цепи для продольного пиления можно также при визуальном осмотре стружки. Грубая стружка и вмятины также указывают на необходимость проведения обслуживания.
Сила нажима бензопилы также учитывается при оценке состояния цепи. Вначале при пилении пластины легко входят в материал, но при сильном износе даже в начале приходится прикладывать силу.

При визуальном осмотре также могут быть выявлены закругления и конические участки, которые указывают на износ цепи и другие дефекты. Однако, подобный признак может выявить исключительно специалист с большим опытом.

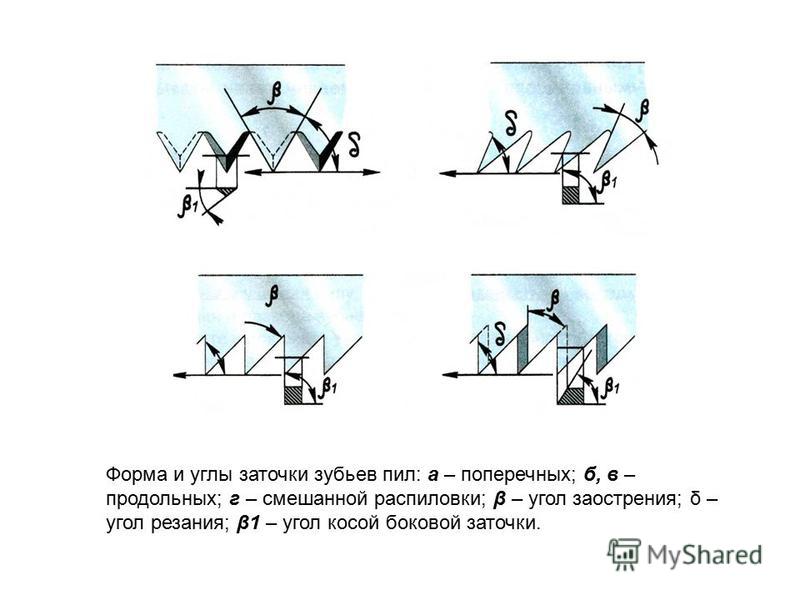

Углы шлифования и конфигурация зубьев пилы

Как ранее было отмечено, рассматриваемое изделие характеризуется довольно сложной конфигурацией. Среди особенностей современных вариантов исполнения можно отметить следующие моменты:

Выбор цепи для продольного пиления проводится для конкретной модели бензопилы, так как конфигурация во многом зависит от мощности и некоторых других моментов.
Для продольного распиливания шаг расположения режущих пластин составляет 0,325 дюйма. За счет этого обеспечивается высокая стабильность на момент работы.
Режущая кромка может иметь толщину 1,3 мм. В продаже встречаются также варианты исполнения, которые имеют толщину около 1,1 мм, но их сложно заточить в домашних условиях. Кроме этого, небольшая толщина позволяет проводить резание не толстых веток.
Уделяется внимание и высоте профиля, которая варьирует в диапазоне от 0,625 до 0,762 мм. Для бытовых вариантов исполнения подходит вариант исполнения с низким профилем. Этот показатель определяет вероятность появления вибрации на момент пиления.

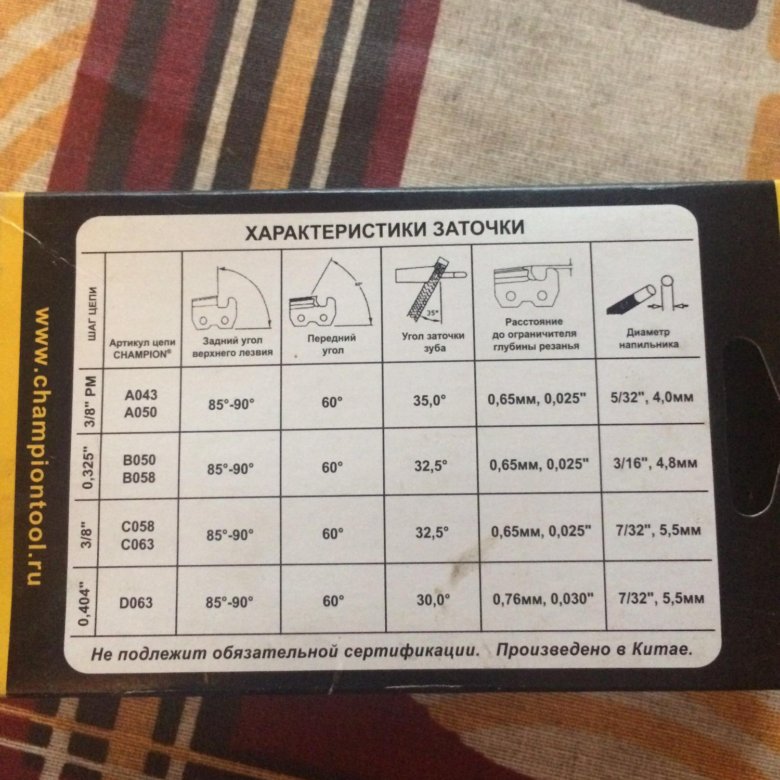

Угол заточки цепи бензопилы во многом зависит от цели инструмента, так как некоторые подходят для поперечной резки, другие для распиловки. Продольная стойкость древесины к пилению весьма высокая, поэтому края должны быть весьма острыми. Рекомендуемый угол заточки составляет 6-12°. Разница углов распила выбирается в зависимости от поставленной задачи, а также некоторых других моментов.

При выполнении работы не стоит забывать о том, что слишком малый показатель заточки становится причиной быстрого измельчения кромки. Этот момент наиболее важный в случае, когда изделие изготавливается при применении легированных сталей, к примеру, марки 40ХГС.

Шаблон заточки цепной пилы

Для существенного упрощения процедуры рекомендуется приобрести специальный шаблон, за счет которого существенно упрощается процедура установки требуемого угла. Подобный инструмент позволяет проверять показатель задних углов конической и верхней лопатки, а также переднего края режущей кромки.

Специалисты указывают на то, что наиболее важно использовать шаблон для контроля заднего угла. Это связано со сложностью изменения этого показателя, при этом он должен выдерживаться в строгом диапазоне.

Довольно распространенным показателем можно назвать угол измельчения, который также изменяется в зависимости от поставленной задачи.

Слишком высокая твердости материала определяет необходимость уменьшения подобного показателя. Специалисты указывают на то, что оптимальное значение варьирует в пределе от 10 до 12°.

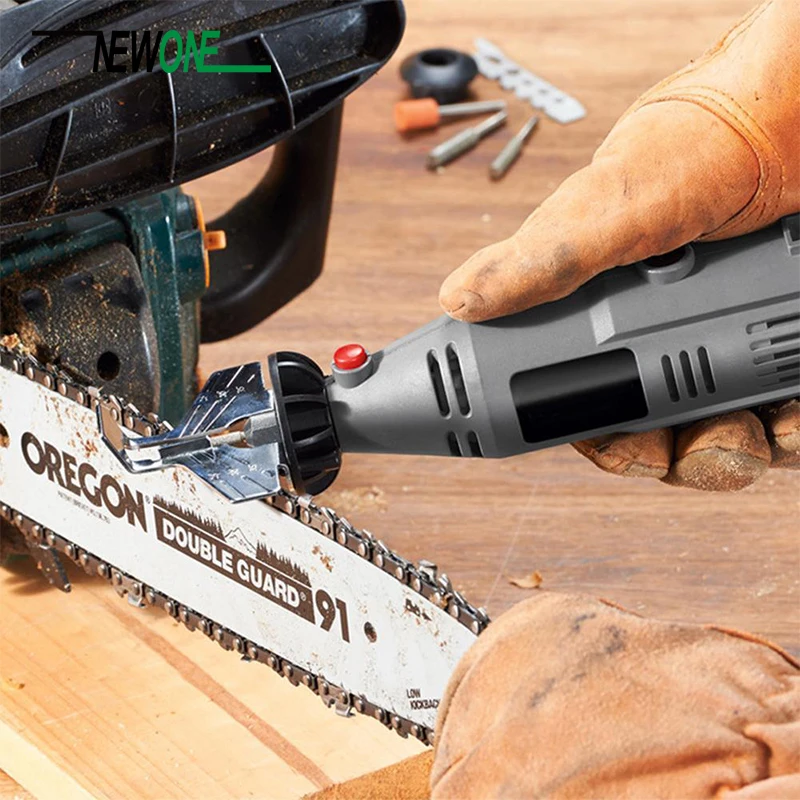

Механизированная заточка на машине

Довольно большое распространение получили специальные инструменты, которые могут применяться для упрощения процедуры. Подобные машины оснащаются специальным электрическим приводом и шлифовальными кругами с повышенной износоустойчивостью.

Для применения в домашних условиях подходит инструмент небольших размеров. Такие устройства могут питаться от сети 220 В, и при этом показатель электропотребления составляет 100 Вт. Установка цепи довольно проста, процедура заточки может проводится даже без наличия специальной подготовки.

При выборе машины уделяется внимание нижеприведенным моментам:

Регулировка угла заточки в определенном требуемом диапазоне.
Возможность обработки цепи с различным шагом и толщиной режущей кромки.
Особенности процедуры смены шлифовальных дисков.
Контроль значения ширины реза.
Мощность установленного электрического двигателя и показатель энергопотребления.

Кроме этого, рекомендуется уделять популярности бренда, так как от этого зависит срок службы и многие другие моменты.

В заключение отметим, что допущенные ошибки на момент заточки могут стать причиной повышенного износа цепи. Именно поэтому при частом использовании инструмента и отсутствии требующей машины для заточки рекомендуется доверить работу профессионалам, которые предоставляют соответствующие услуги.

Как заточить цепь для пилы — Дом и Сад

Бензопила является незаменимым помощником на загородном участке, независимо от его размеров и возраста сада. Но мало просто стать владельцем хорошего инструмента, еще необходимо обеспечить правильную его работу. Самым сложным моментом является заточка цепей для бензопил. Здесь требуется изучение их устройства и умение правильно пользоваться вспомогательными инструментами.

Определить, когда пора приступать к процедуре, довольно просто. При хорошо заточенном инструменте не требуется прилагать больших усилий, чтобы он вошел в дерево. Как только необходимо увеличивать интенсивность нажатия, нужна заточка пильной цепи. Чрезмерная изношенность влияет и на другие важные показатели:

снижается производительность;

возрастает напряжение в теле;

увеличивается расход топлива;

повышается нагрузка на все звенья, сокращая срок эксплуатации оборудования.

Это полезно! При своевременной заточке снимается меньше металла, а значит, срок службы цепи увеличивается.

Хорошо заточенная пила обеспечивает безопасную и продуктивную работу. Этим она практически не отличается от других режущих инструментов. А вот множество зубьев и сложность их строения превращают заточку в кропотливый процесс. При наличии необходимого инструмента выполнить работу можно самостоятельно. Но перед тем как заточить цепь бензопилы, необходимо изучить строение инструмента, особенно зубьев.

Зуб имеет две кромки: верхнюю и боковую. Первая скошена под углом по направлению движения лезвия.

Режущее звено состоит из основания, лопатки зуба, ограничителя глубины. Лопатка, в свою очередь, имеет горизонтальное, спадающее назад под углом, лезвие и торцевое вертикальное.

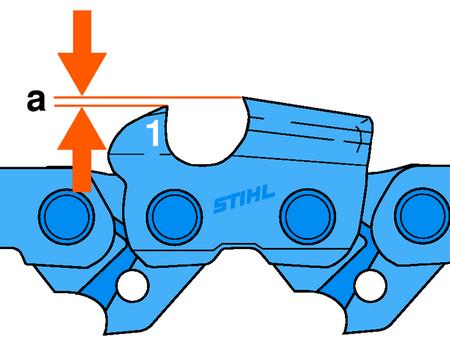

Разность между верхней линией ограничителя глубины и передней линией спинки зуба определяет толщину стружки. Обычно это 0,5-0,8 мм (в идеале 0,6 мм).

Именно углы обеспечивают режущие свойства цепи.

Задний угол верхней кромки – самый важный. Его величина может быть от 50 до 60°.

Задний угол торцевого лезвия формирует сужающаяся назад лопатка зуба. Он играет роль в боковом обрезании стружки.

Передний угол формирует кромка торцевого лезвия с поверхностью скольжения режущего звена. В зависимости от типа цепи его величина составляет 60-85°.

Угол заточки определяют измерением под прямым углом от верхней режущей кромки к направляющей шине.

Важно! Углы заточки цепей бензопил могут быть разными, но надо запомнить основное правило. При распиле дерева мягкой породы (непромерзлого) производительность выше, чем больше угол. А сгладить вибрацию при распиле твердой древесины (или промерзшей) можно при уменьшении угла заточки. При этом наименьший показатель составляет 25°, а самый высокий 35°. Только у цепей для продольного распила угол заточки равен 10°.

Периодичность манипуляций зависит от частоты использования техники. При работе на личном подворье процедура может понадобиться только через несколько месяцев, а вот при функционировании бензопилы в профессиональных целях и трех раз в день бывает недостаточно.

Определить рабочее состояние цепи можно по ее растянутости и виду стружки, которая образуется при пилении. Если пила хорошо заточена, выходят одинаковые опилки правильной формы. Если затуплена – стружка мелкая и острая, с большим количеством древесной пыли (похожа на опилки, образуемые при работе обычной ножовкой).

Важно! Цепь тупится быстрее, если столкнется с грунтом. Причем, достаточно одного касания.

Если это произошло неожиданно, и вы не знаете, где заточить цепь бензопилы, тогда придется осваивать навыки самостоятельно.

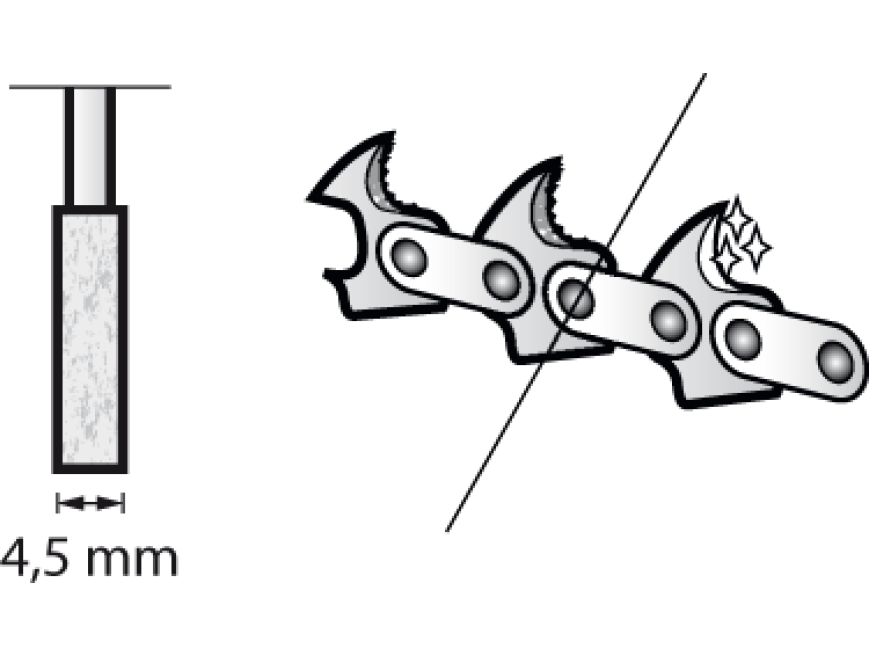

Необходимый инструмент можно подобрать и самому. Это должны быть цилиндрический (к нему прилагается державка, которая «подскажет», по какой линии направить инструмент) и плоский напильники, шаблон, крючок для изъятия от стружки. Значительно упростят процесс тиски (освободят руки).

Чтобы прошла успешно первая заточка цепи бензопилы, видео станет наглядным пособием и лучшим помощником.

Зубья удобнее обрабатывать через один. Сначала затачиваются режущие. Для этого накладывается шаблон. Его стрелки должны указывать на направление движения цепи. При заточке нажимать надо на переднюю часть, делая небольшой уклон к поверхности шины. Движения должны производиться легко и размеренно, по одинаковому количеству раз на каждый участок. Один зуб надо затачивать слева, другой справа.

Важно! Если длина зубьев отличается, необходимо стачивать все до длины самого короткого.

Положение цилиндрического тонкого напильника должно быть таким, чтобы его край немного выступал за верхнюю грань зуба и располагался под прямым углом.

Чтобы сточить зуб-ограничитель, следует пользоваться тонким напильником. Шаблоном не стоит пренебрегать. Отметки на нем подскажут, как правильно заточить цепь бензопилы, чтобы не появились лишние отходы и не увеличилась вибрация:

S (Soft) определяет угол для работы с древесиной мягких пород;

H (Hard) – с твердыми или промерзлыми п?6?

Чтобы не пропустить новые статьи, подпишитесь на сайт:

Смотрите также:

08.04.2018 dom-and-sad

different

Как заточить цепь для бензопилы своими руками

Затупившаяся цепь бензопилы – это снижение производительности, необходимость прикладывать значительно больше усилий при работе и ухудшение качества распила.

При работе затупленной цепью вырастает и вероятность поломки инструмента. Перечень возможных последствий впечатляющий и достаточный для того, чтобы понять – заточка цепи должна выполняться своевременно и с высоким качеством.

Признаки снижения режущей способности и ее причины

Любая цепь бензопилы со временем теряет режущую способность, но причиной преждевременного затупления зубьев могут стать:

чрезмерно интенсивная эксплуатация инструмента,
случайное столкновение цепи с грунтом,
сучковатость распиливаемого дерева.

Заметить, что цепь для бензопилы нуждается в заточке не сложно по следующим признакам:

затрудненный ход (хорошо заточенная пила легко погружается в распиливаемый материал),
ощутимая вибрация,
уменьшение размера стружки.

Мелкая стружка – достаточный признак необходимости заточки цепи даже если остальные показатели (вибрация и увеличение усилия подачи) отсутствуют.

Важно понимать, почему важна своевременная заточка цепей бензопил. Чем меньше затупились зубья, тем меньше металла придется снимать при восстановлении их остроты. Это снижает трудоемкость работы и позволяет сохранить геометрию режущих частей.

Устройство звеньев и углы заточки

Начиная изучать, как заточить цепь бензопилы своим руками, обратите внимание на конструкцию звеньев.

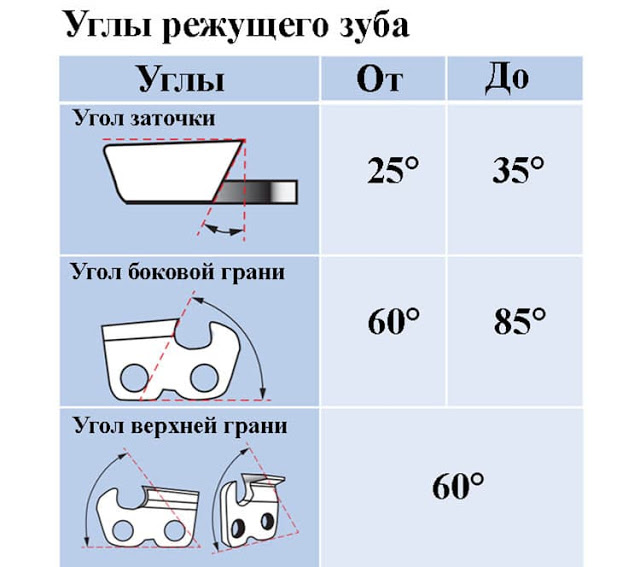

При заточке важны углы режущих плоскостей, которые во многом определяют эффективность и удобство работы инструментов.

Передний угол образуется кромкой торцевого лезвия зуба с поверхностью, по которой движется звено. Диапазон значений передних углов различных цепей 60-85°.
Задний угол верхнего лезвия определяется наклоном этой поверхности назад от плоскости скольжения. Возможные значения – 50-60°.

Угол заточки – это угол между режущей кромкой и направляющей. Если инструмент используется для продольного распила, угол заточки — 10°. В остальных случаях заточку выполняют под 25-35°, причем меньшие значения этого диапазона повышают плавность хода при распиле твердых пород или мерзлой древесины.

Кроме режущего зуба в звене пильной цепи присутствует зуб-ограничитель, высота которого относительно режущей кромки определяет глубину погружения. Поскольку при заточке режущего зуба изменяются его геометрические параметры, высоту ограничителя требуется корректировать (стачивать) примерно раз на 5-6 заточек цепи.

Инструменты для заточки

Напильники

В домашних условиях заточка цепи может выполняться напильником. Из-за скругленной формы зубьев для режущих кромок выбирают круглый напильник. Параметры инструмента выбираются так, чтобы в рабочем положении напильник выступал над зубом на пятую часть своего диаметра. Ограничитель корректируют плоским напильником.

Наборы для заточки

Заточка цепи выполнена качественно в том случае, когда высота и углы режущих кромок всех зубьев идентичны. Добиться такого эффекта с помощью обычных инструментов и собственного глазомера очень сложно. Если покупка дорогостоящего станка не входит в планы, можно остановиться на специальном наборе, в который входят:

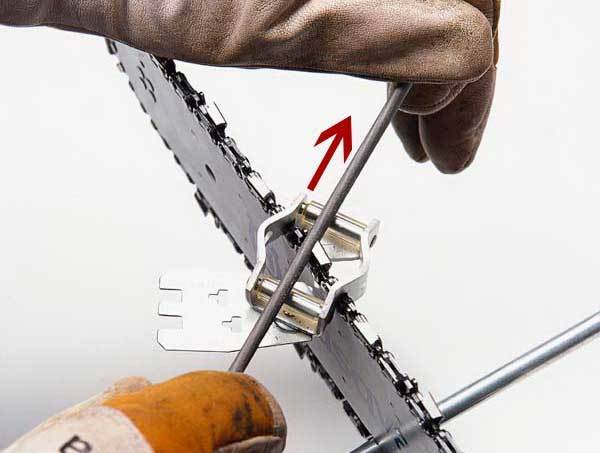

Усовершенствованный круглый напильник, который снабжен державкой. Последнюю размещают на зубе цепи, ориентируясь на направляющие линии. Рабочее положение напильника – под режущей поверхностью. Использование державки значительно облегчает выбор правильного положения инструмента.
Плоский напильник для ограничителей.
Шаблон, с помощью которого заточка цепей бензопил выполняется качественнее и точнее. Его используют для сверки и коррекции параметров.

Крючок, который используют, чтобы очищать цепь для бензопилы от опилок.

Чтобы понять, как правильно пользоваться таким набором, внимательно изучите комплектацию. В нее могут входить несколько державок для цепей с различным шагом. При работе с шаблоном выбирайте отверстие для размещения напильника. Обычно их два – один для заточки под твердую древесину, второй для заточки под распил мягкого материала. Отверстия имеют соответствующие пометки.

Станочное оборудование

Решить, как заточить цепь бензопилы своими руками, намного сложнее, если в процессе работы зубья сильно деформировались. Применение обычного инструмента в этом случае будет малоэффективным. Станки позволяют выставлять требуемые параметры при настройке. Благодаря чему все зубья гарантированно затачиваются одинаково. Такое оборудование может быть ручным или электрическим. В первом случае станок стоит меньше, не отличается высокой производительностью, но подходит для бытового применения. Электрические заточные станки чаще используются в мастерских, сервисных центрах и на производстве. Скорость работы такого оборудования намного выше, но он дорого стоит и не окупится, если покупать его для личных нужд.

Особенности работы

Чтобы полностью ответить, как наточить цепь бензопилы, приведем некоторые рекомендации.

Если имеются значительная деформация, сначала затачивают наиболее поврежденный зуб, а затем ориентируются на полученные после заточки параметры.
Если цепь для бензопилы затачивается вручную, важно совершать все движения напильником в одну сторону.
При незначительном затуплении режущих кромок для всех зубьев совершают одинаковое количество движений напильником. Это поможет обеспечить идентичность геометрических параметров.

Лучше понять принцип работы и обратить внимание на нюансы поможет видео.

Как наточить разрывную цепь?

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Хорошо, когда я впервые заинтересовался фрезерованием бензопилой, я подумал: «Я куплю 5 витков цепи и шлифовальный станок за 150 долларов, и мне больше никогда не придется сдавать свои цепи в мастерскую». Что ж, после пары недель размышлений я понял, что ждать денег, чтобы купить настольную кофемолку с электроприводом и 5 витков цепи (100 долларов), означает, что я никогда не смогу позволить себе начать. Итак, я пошел в противоположном направлении и купил 1 петлю цепи, сказав себе «смирись с этим и подпиливай вручную».

Я слежу за тем, что режу, поэтому не раскачиваю цепь, не пробиваю гвозди и не обламываю зубья. Первые 4-5 раз моя цепь начинала тупить, я аккуратно делал около 3-5 проходов напильником по каждому зубу и она снова резала как по маслу. Я бы сказал: «Зачем кому-то покупать дорогую кофемолку?» Ну, последние два утра я фрезеровал, я фрезеровал довольно грязные бревна, и хотя мои зубы все еще выглядели неповрежденными, я не добился очень хороших результатов при заточке цепи.

После 8 ручной заточки я отнес цепь в мастерскую для профессиональной заточки. Они не внушили мне никакого доверия, когда парень за прилавком сказал: «Эй, Бабба, мы можем наточить разрывную цепь?» Бубба еще больше разрушил мою веру в них, посмотрев на цепочку и сказав: «Мне кажется, что это обычная работа». Я объяснил ему 5 раз подряд со все возрастающей простотой и убежденностью, что ЭТО БЫЛО ДРУГИМ, и мне было бы не приятно, если бы он поставил на него что-то кроме заводской шлифовки. Он 6 раз объяснял мне, что не видит разницы между моей цепью и обычной поперечной цепью. Я плачу им 8 долларов, чтобы они делали то, чего они не умеют.

В общем, мне нужна домашняя система для заточки, которая вернет мои цепи в идеальное состояние после нескольких подкрасок во время работы. У меня нет большого бюджета, поэтому я думал о версии с приводом Granberg file-n-joint или самой дешевой настольной шлифовальной машине, которую я могу получить от Bailey’s (99 долларов).

Однако – я затачивал свою фрезерную цепь с углом наклона 60°, тиски поворачивались на 15° и наклонялись на 10°. Я сделал около 45 погонных футов пропила в грецком орехе диаметром в среднем 16 дюймов, и мне никогда не приходилось изменять скорость подачи, что говорит мне о стабильной работе цепи. Это, в сочетании с тем фактом, что я был доволен скоростью подачи ( около полутора дюймов в секунду) и качество резки говорит мне, что помол был хорошим, так что в следующий раз я попробую то же самое снова.

Я только что купил шлифовальный станок у Northern tool (такой же, как у Bailey, но он фиолетового цвета) и провел с ним немного времени. Но мои эксперименты далеки от завершения.
Однако – я затачивал свою фрезерную цепь с углом наклона 60°, тиски поворачивались на 15° и наклонялись на 10°. Я сделал около 45 погонных футов пропила в грецком орехе диаметром в среднем 16 дюймов, и мне никогда не приходилось изменять скорость подачи, что говорит мне о стабильной работе цепи. Это, в сочетании с тем фактом, что я был доволен скоростью подачи ( около полутора дюймов в секунду) и качество резки говорит мне, что помол был хорошим, так что в следующий раз я попробую то же самое снова.
Никко
Нажмите, чтобы развернуть…

Я подпиливаю вручную с помощью базовой направляющей пластины, и мне кажется, что она меня вполне устраивает, однако мне не с чем ее сравнить, и мне не с кем сказать, хорошо у меня получается или плохо на разрывная цепь. Я использую один и тот же базовый метод независимо от типа цепи, просто кажется, что разные углы для разных применений.

Я никогда не трогал грабли. У меня есть ощущение, что ваш комментарий по поводу моей убывающей доходности с ручной подачей документов является правильным. Используете ли вы калибр или просто записываете «x» количество проходов на каждом граблине?

Я никогда не трогал грабли. У меня есть ощущение, что ваш комментарий по поводу моей убывающей доходности с ручной подачей документов является правильным. Используете ли вы калибр или просто записываете «x» количество проходов на каждом граблине?
Дж. Д.
Нажмите, чтобы развернуть…

Привет, Дафф,
Я тоже задавался вопросом о реальности того, что дилер постоянно затачивает мои цепи, но я никогда не точил ни одной, и когда я начал, все углы, шаг и толщина цепи имели для меня такое же значение, как и пресловутая «женская логика». Просто по поговорке… большинство женщин умнее (и сильнее) меня.
После того, как мой собственный дилер “Бубба” сделал номер на моей цепи разрыва (правый и левый ножи оказались заметно разной длины, под разными углами и НАМНОГО короче, чем когда я взял его), я решил попробовать свои силы при заточке. (См. фото)
Все, что я понял, мне нужно было больше инструментов.
Ну, действительно хорошие приспособления, казалось, были довольно дорогими, поэтому, подумав с мужской логикой, я сказал: «Я могу сделать один». На этот раз это действительно сработало очень хорошо.
Держатель напильников я получил у дилера, а все остальное было моим собственным творением. Это просто деревянный брусок, имитирующий пильную шину, с угловыми направляющими и достаточно глубоким пазом, который, зажатый в тисках, надежно держит цепь. Можно было бы сделать его из пары кусков дерева с проставкой (щель почти такая же глубокая, как деревянный брусок – осталось около 1/2 “дерева), но главное, чтобы верхний уровень и правый зазор, поэтому цепь легко скользит, когда тиски ослаблены, но крепко держит цепь, когда она зажата. Я нарисовал углы поперек вершины в 35, 30, 25, 20, 15 и 10 градусов. Это позволяет мне заточить поперечный рез или разрыв цепи, и у меня есть несколько перерезанных цепей, которые я возвращаю на 10 градусов по 5 градусов за раз.0004

Поместите направляющую в верстачные тиски и оставьте тиски достаточно свободными, чтобы цепь могла пройти через прорезь. Отметьте фрезу как первую фрезу с помощью маркера и расположите фрезу, которую нужно заточить, в таком месте, чтобы, когда вы наденете на нее направляющую для напильника, вы могли видеть маркировку правильного угла сбоку от нее. (См. фото) Это затем направляет ваш удар, и довольно легко сохранять постоянный угол. Как только вы сделаете несколько резаков и почувствуете себя комфортно, держите ноги в том же положении на полу, и все встанет на свои места естественным образом. Вам придется перевернуть цепь, чтобы заточить другую сторону, но это не проблема. Мне повезло с этой установкой. Просто не забудьте подпилить свои рейкеры по мере необходимости. Мое приспособление имеет длину около фута, а нижние углы закруглены, поэтому цепь легко скользит внутрь.
Я делаю от 5 до 14 ударов в зависимости от того, насколько плоха цепь (я точил цепи друзей… вот где я получаю 14). Последний ход или два, я использую небольшое давление, чтобы получить более гладкую поверхность, и, возможно, это также сломает заусенец на краю. (Поищите аргументы по этому поводу в других сообщениях).
В этот момент я затачивал напильником на уровне пола, а не под углом 10 градусов, как предлагают некоторые производители сети. Я также собираюсь сделать большую ручку для файла и какое-то место для моего большого пальца на другом конце… эта маленькая ручка довольно жесткая для моих мягких пальцев (я работаю в офисе весь день).
Я считаю, что это помогает, если у вас есть яркий свет рядом, чтобы вы могли видеть край резака, чтобы увидеть, действительно ли он острый, или режущая кромка все еще закруглена.
Надеюсь, это поможет хотя бы немного… Я собрал здесь много полезной информации, и я просто пытаюсь отплатить тем же.

Мне нравится твой инструмент для держателя цепи. Возможно, мне придется попробовать что-то подобное. На данный момент мне всегда приходится надевать использованные цепи обратно на пилу, чтобы я мог заточить их вручную в тисках в магазине. Я могу заточить их в полевых условиях, если мне нужно, но это всегда неудобно. Я использую небольшую металлическую пластину, называемую пластиной-напильником, для проверки углов и глубины наклона.

Рад, что вы нашли это интересным. Держатель файла хорошо контролирует глубину файла. Stihl и Oregon производят похожие инструменты. Просто убедитесь, что вы выбрали правильный размер для вашей цепочки. Это зависит от шага… 3/8 – 0,325 – 0,404. Stihl рекомендует 13/64 дюйма для шага 3/8 дюйма, Oregon рекомендует 7/32 дюйма, я думаю. Да, держатель напильника проходит через верхнюю часть резака на цепи.

Я не подпиливаю грабли каждый раз, когда точу. У меня есть приспособление для измерения глубины (Stihl делает такое), которое говорит мне, нужно ли мне их подпиливать. Когда я это делаю, я делаю несколько проходов плоским напильником на каждом граблине и скругляю переднюю кромку, чтобы она легче скользила в разрезе. Я склонен немного ошибаться, оставляя их немного длинными, потому что у меня есть только 066 и 42-дюймовый руль.

Я признаю, что заточка цепей – это не то, что я выбрал бы в качестве профессии, и, как и многие другие дела, я не люблю делать это, если это сложно. Этот приспособление делает это настолько простым, насколько я думаю, это возможно. Мои 42-дюймовые петли требуют немного времени, да, но на самом деле это своего рода терапевтическое средство после дня, проведенного в офисе. Я не хочу признавать, что мне действительно нравится точить цепи, но это настолько близко, насколько это возможно.

Если результаты вашей регистрации ухудшаются, вам необходимо проверить две вещи. Первый был упомянут, проверьте глубину граблей. У моего старого дилера Husky была тонкая металлическая пластина, которая цеплялась за фрезу и устанавливала уровень для граблей. Просто ударьте по нему плоским напильником и двигайтесь дальше. Мне он так понравился, что я купил еще пару, прежде чем они разошлись.

Во-вторых, убедитесь, что вы не вдавливаете напильник в пищевод и не затачиваете режущую кромку. Вы должны продолжать давление на файл вверх, чтобы сохранить край на лезвии, а не оставить закругленный край и большую глотку.

Мои цепные тиски предназначены для заточки (а также соединения и нарезки) зубьев ручных пил, но они хорошо подходят и для цепей. Тиски удерживаются вертикально большими столярными тисками на моем столярном станке. С такой длинной станиной мне нужно всего 3 раза повернуть цепь на цепи, которая подходит к моему 42-дюймовому стержню. Другое дело, что дополнительная высота увеличивает заточку до удобной высоты – к тому же у меня дерьмовое зрение, поэтому я ношу налобная лупа для заточки

Если ваша заявка показывает худшие результаты, вам нужно проверить две вещи. Первый был упомянут, проверьте глубину граблей. У моего старого дилера Husky была тонкая металлическая пластина, которая цеплялась за фрезу и устанавливала уровень для граблей. Просто ударьте по нему плоским напильником и двигайтесь дальше. Мне он так понравился, что я купил еще пару, прежде чем они разошлись.
Во-вторых, убедитесь, что вы не вдавливаете напильник в пищевод и не затачиваете режущую кромку. Вы должны продолжать давление на файл вверх, чтобы сохранить край на лезвии, а не оставить закругленный край и большую глотку.

Эй, Марк, я знаю, что не держу достаточного давления вверх. Я думаю, что могу столкнуться с обеими этими проблемами. Еще два дня назад я был вне себя от того, насколько хорошо работали мои заточенные вручную цепи. Эти две проблемы объясняют, почему моя производительность снижается после 4-5 затачиваний.

Я перешел с восточного красного кедра на бревна белого дуба, которые мне нужно расколоть сейчас. В то время как ERC был легким – к тому же меньшего размера – и я мог разрезать бревно длиной 100 дюймов и диаметром 12 дюймов на 1-дюймовые плиты, используя одну цепь, с дубом (длиной 100 дюймов, диаметром 14-16 дюймов) я чувствую, что 2 разреза цепи почти верно

Да, я понимаю, глупый вопрос, но сколько времени обычно проходит между заменой рвущейся цепи на заточенную? На данный момент у меня есть два (24″, 3/8″), и я использую их оба, очищаю и затачиваю для операций на следующий день. Кажется, для дуба у меня должно быть три цепи, чтобы держать его в лог/день.

100 дюймов = ~ 8 футов, 15 дюймов = 1,25 фута, поэтому ваш общий рез равен 10 кв. футов x 2 = 20 кв. футов. 10 квадратных футов реза на фут прутка»
Более конкретным, чем футы прутка, является число резцов, так как это учитывает скиповую цепь.

Затем есть угол заточки боковой пластины (TPFA) или крюк на фрезе, а в сочетании с этим угол заточки.
Низкий TPFA желателен, потому что в сочетании с граблями он будет захватывать более крупную щепу и производить более самостоятельную подачу пилы, но также дает более острую режущую кромку, которая легче ломается или требует более частой заточки.
Более высокий TPFA не будет идти так же тупой, как быстро. Это то, что я предпочитаю, и немного опускаю грабель, чтобы он работал.

Сюда же относится и практичность.
Если бы у наших пил было достаточно ворчания, мы могли бы работать с очень низким TPFA и низкими граблинами, но не было бы неприятно, если бы нам пришлось вытаскивать пилу из наполовину законченного пропила, чтобы заточить ее.
Более простое руководство – подправить, когда вы заправляетесь – таким образом вы уже остановитесь.
Однако я бы не хотел так часто менять цепи – я подкрашиваю цепь прямо на мельнице.

Я всегда поражаюсь тому, как много знаний @BobL может поделиться им с самого начала, а также наукой, которой он их подкрепляет.
Лично я точу, потому что чувствую, что пила начинает резать по-другому. Я знаю очень субъективно, но пока все работает “хорошо”.
JMO YMMV

Если бы я больше работал с CSM, я бы, наверное, установил некоторые цепочки таким образом.
Однако, поскольку 95% бревен, которые я распиливаю, твердые, все мои более длинные цепи (42 и 60 дюймов) настроены для твердой древесины (угол сгребания ~6,5º). более короткие цепи, хотя я думал об этом.
Вместо особо твердой/широкой древесины я обычно использую 7-контактную звездочку вместо 8-контактной.
У меня есть 9- и 10-контактные звездочки, но я ими никогда не пользовался.
В тех случаях, когда у меня иногда есть бревно из мягкой древесины, я обычно просто провожу граблями в 3-4 раза больше, чем обычно, что увеличивает угол наклона граблей.

У меня есть 24-дюймовый поперечный рез, полное долото, полный комплект, цепь 3/8 для модели 441 с углом наклона граблей ~9º для обрезки веток со стволов. Это довольно агрессивно и склонно к отдаче – не то, что я позволяю использовать новичку. . При фрезеровании с помощью 441 я использую 25-дюймовую низкопрофильную цепь с граблинами, установленными на ~ 7,5º.

Чувство важно, но к тому времени, когда пила почувствует, что ей нужна дополнительная нагрузка для продолжения резки, цепь, вероятно, должна быть заточена, хотя, если вы приближаетесь к концу реза, практичность показывает, что вы просто заканчиваете пропил.

На станке BIL я могу сравнить показания датчика температуры с ощущением или скоростью резки и сделать вывод о степени затупления – это не ракетостроение – довольно очевидно, что происходит.
Не так легко увидеть этот эффект, потому что температура всегда увеличивается по мере выполнения любого разреза, но более заметна при более широких/длинных разрезах).
Вначале температура всегда быстро повышается по мере прогрева силовой головки при полной нагрузке, а примерно через 3-4 фута резки температура начинает расти медленнее.
В какой-то момент (надеюсь, во второй половине разреза!) температура снова начинает расти быстрее и как бы поднимается до нового уровня (все еще растет) на расстоянии примерно 1-2 фута от разреза.
Это явно затупление цепи, потому что после этого момента мельнице также требуется большее давление, чтобы продолжать резку с той же скоростью, и образуется больше порошка и меньше стружки.
В этот момент я немного приоткрываю дополнительную масленку, и это вроде как помогает.
Точка пропила, где это происходит, сильно различается, вероятно, из-за того, насколько острой была цепь в начале, твердости древесины, грязи, сухости.
В чем-то вроде железной коры (очень твердая древесина) я видел, как это происходило на площади около 25 кв. футов.
В туарте, наполненном кремнеземом (это дерево печально известно тем, что поглощает кремнезем при недостатке воды) оно может быть меньше. На одном бревне Tuart мне пришлось вытащить фрезу из пропила и подправить цепь для двух широких средних плит ствола. Другая проблема с Tuart заключается в том, что бессмысленно толкать пилу слишком далеко за эту точку, так как нагрев цепи начинает извлекать черную смолу из дерева, и это склеивает цепь во что-то ужасное, что делает ситуацию еще хуже. Вот где дополнительное вспомогательное масло действительно помогает.

Я начал с использования стандартной шины и ведущей звездочки 3/8, хотя знал, что с этим будут трудности, и действительно, цепь несколько раз спрыгивала с шины.
Затем я сделал то, что сделал Mtngun, и использовал звездочку 404, которая была изогнута по радиусу, чтобы соответствовать цепи Lopro, и с тех пор у меня не было проблем.
Зубья передней звездочки не идеально подходят, но они немного изношены. в форму.

БобЛ, твоя изобретательность и находчивость впечатляют. Мне было интересно, как люди использовали низкопрофильную цепь на более длинном руле. Мне удалось найти низкопрофильные рули только до 20 дюймов (хотя Stihl продает 24-дюймовые низкопрофильные петли для разрывных цепей). И большинство низкопрофильных рулей не предназначены для больших креплений.

Мне было интересно, как люди используют низкопрофильную цепь на более длинном руле. Мне удалось найти низкопрофильные рули только до 20 дюймов (хотя Stihl продает 24-дюймовые низкопрофильные петли для разрывных цепей). И большинство низкопрофильных рулей не предназначены для больших креплений.

25-дюймовый руль был GB. Я думал об использовании его на еще более длинных рулях, но я обнаружил, что 441 растягивает Lopro достаточно, чтобы я не делал этого, например, на 880. Если и когда я восстановлю свой 660, возможно, Я придумаю что-нибудь на этот счет.

@BobL, файл и направляющую какого размера вы используете для цепи 404, чтобы получить желаемую tpfa, в настоящее время я просто использую стандартную направляющую для файлов Stihl и их напильники 404, и она довольно хорошо режет, просто интересно узнать ваш вклад в резку наших лиственных пород

@BobL, файл какого размера и направляющую вы используете для цепи 404, чтобы получить желаемую tpfa, в настоящее время я просто использую стандартную направляющую для файлов Stihl и их напильники 404, и она довольно хорошо режет, просто любопытно узнать ваш вклад в резку наших лиственных пород

Черт возьми, я так давно не использовал 404, что уже не могу вспомнить, какой точилкой я пользовался.
Все, кроме пары моих мельничных петель, имеют размер 3/8.
Кажется, последний раз я использовал 404 в 2007 году, и он не предназначался для фрезерования.
Я знаю, что это был справочник файлов Орегона, и я думаю, что это был файл размером 7/32 дюйма

Это может показаться глупым, но когда речь идет об углах наклона, какой угол вы рекомендуете? Это небольшой угол вниз от соответствующего зуба? Не знаю, как правильно это объяснить, но я всегда думал, что глубина гракеров является важной частью.

Это может показаться глупым, но когда речь идет об углах наклона, какой угол вы рекомендуете? Это небольшой угол вниз от соответствующего зуба? Не знаю, как правильно это объяснить, но я всегда думал, что глубина гракеров является важной частью.

FOP являются полупрогрессивными, но, по крайней мере, они работают (как бы) дольше в течение срока службы цепи, чем обычные датчики. FOP также не очень агрессивны и не позволяют оператору оптимизировать скорость резки. НО, если вы не можете заморачиваться с полной прогрессивной настройкой граблей, то стоит приобрести FOP
Пара пояснений к видео.
Вместо измерения зазоров и расстояний я использую цифровой угломер (DAF).
DAF гораздо быстрее настраивает глубину наклона, а также полезен для других аспектов фрезерования, например, для измерения и устранения перекручивания рельсов для бревен. 5,7º (давайте назовем это 6º)
Меньший передний угол соответствует более высокому передаточному числу и VV
Соотношение 1:6 = 9,5º (от этого у вас будут стучать зубы)
Сильно изношенная цепь со стандартным передаточным числом будет иметь передаточное отношение 1:20 или около 3º
Однажды один из моих друзей принес мне свой CS, чтобы я мог выяснить, почему он не режет. Грабли сократились до менее чем 1º – 15 ударов по каждой рейке, и он вернулся в бизнес.
На видео показана первоначальная настройка цепи с расставленными повсюду гребенками.
Некоторые из этих передних углов были меньше 3º (пороховые машины), и вы увидите, сколько потребовалось опилок, чтобы уменьшить их до 6ª 9.0114 Создание цепочки занимает некоторое время, но результат того стоит.
Я не использую DAF в полевых условиях. Я провожу граблинами 2/3 раза через каждые 3/4 касания, и этого обычно достаточно, чтобы цепь хорошо резала.
Я проверяю грабли с помощью DAF в своем магазине после каждых 2/3 дней фрезерования. Обычно я нахожусь в пределах 1º от желаемого угла.
Использование этого метода означает, что нет необходимости делать все ножи одинаковой длины – ПРИ УСЛОВИИ случайного разброса длины ножей на цепи. Иногда фрезы с одной стороны (слева или справа) имеют разную длину по сравнению с другой стороной — это нехорошо и требует исправления.

Когда я купил свой 076, он поставлялся с 30-дюймовым стержнем и петлей 404. Я некоторое время использовал эту комбинацию на своей маленькой мельнице, и она, казалось, работала нормально, но когда я купил свой первый 42-дюймовый стержень, я купил рулон 3/8, и с тех пор я больше ничего не использовал.

Новый 3/8 немного растягивается, и у 3/8 не так много преимуществ по сравнению с 404, поэтому я заинтересован в том, чтобы попробовать 404 с более длинным стержнем, особенно в твердой древесине. 60-дюймовая звездочка Stihl, которую я получил вместе с 880-й, поставлялась с петлей 404 для фрезерования. Она никогда не использовалась, потому что у меня уже была 60-дюймовая шина в хорошем состоянии. С тех пор я модифицировал штангу, чтобы сделать ее нос роликовой, и теперь она стала на 3 дюйма длиннее.0114
Я мог бы вернуть эту шину на переднюю часть звездочки 404 и попробовать цепь 404 вместо этого я предпочитаю удлинить цепь на 6 ведущих звеньев, чтобы я мог использовать ее на передней части роликовой шины.
Если у кого-нибудь в стране Оз есть 6 лишних ссылок 404, я буду рад оплатить их и почтовые расходы.
