ГОСТ 8509-93 (Уголки стальные горячекатаные равнополочные. Сортамент)

ГОСТ 10006-80 (Трубы металлические. Метод испытания на растяжение)ГОСТ 103-2006 (Прокат сортовой стальной горячекатаный полосовой)ГОСТ 103-76 (Полоса стальная горячекатаная)ГОСТ 10498-82 (Трубы бесшовные особотонкостенные из коррозионно-стойкой стали)ГОСТ 1050-88 (Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали)ГОСТ 1060-83 (Трубы стальные бесшовные холоднодеформированные для судостроения)ГОСТ 10702-78 (Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки)ГОСТ 10704-91 (Трубы стальные электросварные прямошовные)ГОСТ 10705-80 (Трубы стальные электросварные)ГОСТ 10706-76 (Трубы стальные электросварные прямошовные)ГОСТ 10707-80 (Трубы стальные электросварные холоднодеформированные)ГОСТ 10884-94 (Сталь арматурная термомеханически упрочненная для железобетонных конструкций)ГОСТ 10885-85 (Сталь листовая горячекатаная двухслойная коррозионно-стойкая)ГОСТ 11017-80 (Трубы стальные бесшовные высокого давления)ГОСТ 11068-81 (Трубы электросварные из коррозионно-стойкой стали)ГОСТ 11249-80 (Трубы стальные свертные паяные двухслойные)ГОСТ 11268-76 (Прокат тонколистовой специального назначения из конструкционной легированной высококачественной стали)ГОСТ 11269-76 (Прокат листовой и широкополосный универсальный специального назначения из конструкционной легированной высококачественной стали)ГОСТ 1133-71 (Сталь кованая круглая и квадратная)ГОСТ 11474-76 (Профили стальные гнутые)ГОСТ 11706-78 (Трубы. Метод испытания на раздачу кольца конусом)ГОСТ 12004-81 (Сталь арматурная. Методы испытания на растяжение)ГОСТ 12132-66 (Трубы стальные электросварные и бесшовные для мотовелопромышленности)ГОСТ 12501-67 (Трубы. Метод испытания крутящим моментом)ГОСТ 13603-89 (Сетки проволочные крученые с шестиугольными ячейками)ГОСТ 13663-86 (Трубы стальные профильные)ГОСТ 1414-75 (Прокат из конструкционной стали высокой обрабатываемости резанием)ГОСТ 14162-79 (Трубки стальные малых размеров (капиллярные))ГОСТ 1435-99 (Прутки, полосы и мотки из инструментальной нелегированной стали)ГОСТ 14637-89 (Прокат толстолистовой из углеродистой стали обыкновенного качества)ГОСТ 14918-80 (Сталь тонколистовая оцинкованная с непрерывных линий)ГОСТ 14955-77 (Сталь качественная круглая со специальной отделкой поверхности)ГОСТ 14959-79 (Прокат из рессорно-пружинной углеродистой и легированной стали)ГОСТ 1577-93 (Прокат толстолистовой и широкополосный из конструкционной качественной сталиГОСТ 16523-97 (Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения)ГОСТ 17066-94 (Прокат тонколистовой из стали повышенной прочности)ГОСТ 17375-2001 (Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутозагнутые типа 3D (R~1.5DM)ГОСТ 17376-2001 (Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники)ГОСТ 17378-2001 (Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали.Переходы)ГОСТ 17379-2001 (Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Заглушки эллиптические)ГОСТ 17380-2001 (Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия)ГОСТ 17410-78 (Контроль неразрушающий. Трубы металлические бесшовные цилиндрические)ГОСТ 18968-73 (Прутки и полосы из коррозионно-стойкой и жаропрочной стали для лопаток паровых турбин)ГОСТ 19040-81 (Трубы металлические. Метод испытания на растяжение при повышенных температурах)ГОСТ 19265-73 (Прутки и полосы из быстрорежущей стали)ГОСТ 19277-73 (Трубы стальные бесшовные для маслопроводов и топливопроводов)ГОСТ 19281-89 (Прокат из стали повышенной прочности)ГОСТ 19282-73 (Сталь низколегированная толстолистовая и широкополосная универсальная)ГОСТ 19425-74 (Балки двутавровые и швеллеры стальные специальные. Сортамент)ГОСТ 19771-93 (Уголки стальные гнутые равнополочные. Сортамент)ГОСТ 19772-93 (Уголки стальные гнутые неравнополочные. Сортамент)ГОСТ 19903-74 (Прокат листовой горячекатаный. Сортамент)ГОСТ 19904-90 (Прокат листовой холоднокатаный. Сортамент)ГОСТ 20072-74 (Сталь теплоустойчивая)ГОСТ 20295-85 (Трубы стальные сварные для магистральных газонефтепроводов)ГОСТ 21729-76 (Трубы конструкционные холоднодеформированные и теплодеформированные из углеродистых и легированных сталей)ГОСТ 21945-76 (Трубы бесшовные горячекатаные из сплавов на основе титана)ГОСТ 22786-77 (Трубы биметаллические бесшовные для судостроения)ГОСТ 22897-86 (Трубы бесшовные холоднодеформированные из сплавов на основе титана)ГОСТ 23118-99 (Конструкции стальные строительные. Общие технические условия)ГОСТ 23270-89 (Трубы-заготовки для механической обработки)ГОСТ 23279-85 (Сетки арматурные сварные для железобетонных конструкций и изделий)ГОСТ 24030-80 (Трубы бесшовные из коррозионно-стойкой стали для энергомашиностроения)ГОСТ 24045-94 (Профили стальные листовые гнутые с трапецевидными гофрами для строительства)ГОСТ 24982-81 (Прокат листовой из коррозионно-стойких жаростойких и жаропрочных сплавов)ГОСТ 25054-81 (Поковки из коррозионно-стойких сталей и сплавов)ГОСТ 25577-83 (Профили стальные гнутые замкнутые сварные квадратные и прямоугольные)ГОСТ 2590-2006 (Прокат сортовой стальной горячекатаный круглый)ГОСТ 2591-06 (Прокат сортовой стальной горячекатаный квадратный)ГОСТ 26020-83 (Двутавры стальные горячекатаные с параллельными гранями полок)ГОСТ 26131-84 (Поковки из жаропрочных и жаростойких сплавов)ГОСТ 2715-75 (Сетки металлические)ГОСТ 27772-88 (Прокат для строительных стальных конструкций)ГОСТ 28548-90 (Трубы стальные. Термины и определения)ГОСТ 2879-06 (Прокат сортовой стальной горячекатаный шестигранный. Сортамент)ГОСТ 28800-90 (Трубы металлические. Метод определения влаги на внутренней поверхности труб)ГОСТ 30136-95 (Катанка из углеродистой стали обыкновенного качества)ГОСТ 30245-2003 (Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций)ГОСТ 30246-94 (Прокат тонколистовой рулонный с защитно-декоративным лакокрасочным покрытием для строительных конструкций)ГОСТ 30564-98 (Трубы бесшовные горячедеформированные из углеродистых и легированных сталей со специальными свойствами)ГОСТ 30753-2001 (Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 2D (R~DN))ГОСТ 3262-75 (Трубы стальные водогазопроводные)ГОСТ 3306-88 (Сетки с квадратными ячейками из стальной рифленой проволоки)ГОСТ 3728-78 (Трубы. Метод испытания на загиб)ГОСТ 380-2005 (Сталь углеродистая обыкновенного качества. Марки)ГОСТ 3836-83 (Сталь электротехническая нелегированная тонколистовая и ленты)ГОСТ 3845-75 (Трубы металлические. Метод испытания гидравлическим давлением)ГОСТ 4041-71 (Прокат листовой для холодной штамповки из конструкционной качественной стали)ГОСТ 4543-71 (Прокат из легированной конструкционной стали)ГОСТ 5005-82 (Трубы стальные электросварные холоднодеформированные для карданных валов)ГОСТ 5267.1-90 (Швеллеры. Сортамент)ГОСТ 5336-80 (Сетки стальные плетеные одинарные)ГОСТ 535-2005 (Прокат сортовой и фасонный из стали углеродистой обыкновенного качества)ГОСТ 550-75 (Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности)ГОСТ 5520-79 (Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением)ГОСТ 5582-75 (Прокат тонколистовой коррозионностойкий, жаростойкий и жаропрочный)ГОСТ 5654-76 (Трубы стальные бесшовные горячедеформированные для судостроения)ГОСТ 5781-82 (Сталь горячекатаная для армирования ж/б конструкций)ГОСТ 5949-75 (Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная)ГОСТ 5950-2000 (Прутки, полосы и мотки из инструментальной легированной стали)ГОСТ 6765-75 (Сталь трехслойная горячекатаная листовая и широкополосная (универсальная))ГОСТ 7062-90 (Поковки из углеродистой и легированной стали, изготовляемые ковкой на прессах)ГОСТ 7350-77 (Сталь толстолистовая коррозионностойкая, жаростойкая и жаропрочная)ГОСТ 7417-75 (Сталь калиброванная круглая. Сортамент)ГОСТ 7566-94 (Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение)ГОСТ 7829-70 (Поковки из углеродистой и легированной стали, изготовляемые ковкой на молотах)ГОСТ 82-70 (Прокат стальной горячекатаный широкополосный универсальный)ГОСТ 8239-89 (Двутавры стальные горячекатаные. Сортамент)ГОСТ 8240-97 (Швеллеры стальные горячекатаные. Сортамент)ГОСТ 8278-83 (Швеллеры стальные гнутые равнополочные)ГОСТ 8281-80 (Швеллеры стальные гнутые неравнополочные)ГОСТ 8478-81 (Сетки сварные для железобетонных конструкций)ГОСТ 8509-93 (Уголки стальные горячекатаные равнополочные. Сортамент)ГОСТ 8509-93 Приложение (Профили стальные горячекатаные)ГОСТ 8510-86 (Уголки стальные горячекатаные неравнополочные)ГОСТ 8559-75 (Сталь калиброванная квадратная)ГОСТ 8560-78 (Прокат калиброванный шестигранный. Сортамент)ГОСТ 8568-77 (Листы стальные с ромбическим и чечевичным рифлением)ГОСТ 8639-82 (Трубы стальные квадратные. Сортамент)ГОСТ 8642-68 (Трубы стальные овальные. Сортамент)ГОСТ 8644-68 (Трубы стальные плоскоовальные. Сортамент)ГОСТ 8645-68 (Трубы стальные прямоугольные. Сортамент)ГОСТ 8646-68 (Трубы стальные с полыми ребрами. Сортамент)ГОСТ 8694-75 (Трубы. Метод испытания на раздачу)ГОСТ 8695-75 (Трубы. Метод испытания на сплющивание)ГОСТ 8696-74 (Трубы стальные электросварные со спиральным швом общего назначения)ГОСТ 8706-78 (Листы стальные просечно-вытяжные)ГОСТ 8731-87 (Трубы стальные бесшовные горячедеформированные)ГОСТ 8732-78 (Трубы стальные бесшовные горячедеформированные. Сортамент)ГОСТ 8733-74 (Трубы стальные бесшовные холоднодеформированные и теплодеформированные)ГОСТ 8734-75 (Трубы стальные бесшовные холоднодеформированные. Сортамент)ГОСТ 8943-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Номенклатура)ГОСТ 8944-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Технические условия)ГОСТ 8946-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники проходные)ГОСТ 8947-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники переходные)ГОСТ 8948-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники прямые)ГОСТ 8949-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники переходные)ГОСТ 8950-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники с двумя переходами)ГОСТ 8951-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Кресты прямые)ГОСТ 8952-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Кресты переходные)ГОСТ 8953-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Кресты с двумя переходами)ГОСТ 8954-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие)ГОСТ 8955-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые длинные)ГОСТ 8956-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты компенсирующие)ГОСТ 8957-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты переходные)ГОСТ 8958-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Ниппели двойные)ГОСТ 8959-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Гайки соединительные)ГОСТ 8960-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Футорки)ГОСТ 8961-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Контргайки)ГОСТ 8962-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Колпаки)ГОСТ 8963-75 (Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Пробки)ГОСТ 8965-75 (Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 МПа)ГОСТ 8966-75 (Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 МПа. Муфты прямые)ГОСТ 8967-75 (Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 МПа. Ниппели)ГОСТ 8968-75 (Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 МПа. Контргайки)ГОСТ 8969-75 (Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 МПа. Сгоны)ГОСТ 9045-93 (Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки)ГОСТ 9234-74 (Профили стальные гнутые листовые с трапецевидным гофром. Сортамент)ГОСТ 9567-75 (Трубы стальные прецизионные. Сортамент)ГОСТ 9583-75 (Трубы чугунные напорные, изготовленные методами центробежного полунепрерывного литья. Технические условия)ГОСТ 9940-81 (Трубы бесшовные горячедеформированные из коррозионно-стойкой стали)ГОСТ 9941-81 (Трубы бесшовные холодно- и тепло- деформированные из коррозионно-стойкой стали)ГОСТ Р 51285-99 (Сетки проволочные крученые с шестиугольными ячейками для габионных конструкций)ГОСТ Р 51393-99 (Прокат тонколистовой холоднокатаный и гнутые профили из коррозионно-стойкой стали для вагоностроенияГОСТ Р 52079-2003 (Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов)ГОСТ Р 52146-2003 (Прокат тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий)ГОСТ Р 52246-2004 (Прокат листовой горячеоцинкованный)ГОСТ Р 52544-2006 (Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонный конструкций)ГОСТ Р 53383-2009 (Трубы стальные бесшовные горячедеформированные)ГОСТ Р 53580-2009 (Трубы стальные для промысловых трубопроводов)ГОСТ Р 54157-2010 (Трубы стальные профильные для металлоконструкций)ГОСТ Р 54159-2010 (Трубы стальные бесшовные и сварные холоднодеформированные общего назначения)ГОСТ Р 54384-2011 (Сталь. Определение и классификация по химическому составу и классам качества)ГОСТ Р 54432-2011 (Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200)ГОСТ Р 54864-2011 (Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций)ГОСТ Р 9.316-2006 (Покрытия термодиффузионные, цинковые)

Уголки стальные горячекатаные равноплочные ГОСТ 8509-93

ГОСТ 8509-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ РАВНОПОЛОЧНЫЕ

СОРТАМЕНТ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов

ВНЕСЕН Госстандартом Украины

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3-93 от 17.02.93)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Армения	Армгосстандарт
Республика Белоруссия	Белстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Туркменистан	Туркменглавгосинспекция
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20. 02.96 № 85 межгосударственный стандарт ГОСТ 8509-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4 ВЗАМЕН ГОСТ 8509-86



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ

ГОРЯЧЕКАТАНЫЕ РАВНОПОЛОЧНЫЕ ГОСТ

Сортамент 8509-93

Hot-rolled steel equal-led angles.

Dimensions

Дата введения 1997-01-01

1 Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные.

2 Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на импорт — рекомендуемым приложениям А и Б.

Рисунок 1

Таблица 1

Примечания:

1 Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. Плотность стали — 7,85 г/см³.

2 Радиусы закругления, указанные на рисунке 1 и в таблице 1, даны для построения калибра и на профиле не контролируются.

Условные обозначения к рисунку 1 и таблице 1:

b

— ширина полки;

t — толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полок;

F — площадь поперечного сечения;

I — момент инерции;

х₀ — расстояние от центра тяжести до наружной грани полки;

I_xy — центробежный момент инерции;

i — радиус инерции.

3 По точности прокатки уголки изготавливают:

А — высокой точности;

В — обычной точности.

4 Предельные отклонения по размерам уголков не должны превышать указанных в таблице 2.

Таблица 2

Номер	Предельные отклонения
уголка	по	по толщине полки
	ширине	до 6 включительно		от 6,5 до 9 включительно		свыше 9
	полки	А	В	А	В	А	В
От 2 до 4,5	± 1,0	+ 0,2	+ 0,3	—	—	—	—
		— 0,3	— 0,4
От 5 до 9	± 1,5	+ 0,2	+ 0,3	+ 0,2	+ 0,3	+ 0,3	+ 0,4
		— 0,4	— 0,5	— 0,5	— 0,6	— 0,5	— 0,6
От 10 до 15	± 2,0	—	—	+ 0,3	+ 0,4	+ 0,3	+ 0,4
				-0,5	— 0,6	— 0,6	— 0,7
От 16 до 20	± 3,0	—	—	—	—	+ 0,4	+ 0,5
						— 0,7	— 0,8
От 22 до 25	± 4,0	—	—	—	—	+ 0,4	+ 0,5
						— 0,8	— 0,9

5 По согласованию изготовителя с потребителем допускается изготовление уголков со смещением предельных отклонений по толщине полки в пределах допускаемых отклонений соответствующей точности.

6 По согласованию с потребителем отклонения по толщине полки допускается заменять предельными отклонениями по массе в соответствии с таблицей 3.

Таблица 3

Номер уголка	Предельные отклонения по массе, %
	I класс	II класс
От 2 до 7,5 включительно	+ 3  -5	+ 3
Свыше 7,5	± 2,5	-5

7 Отклонение от прямого угла не должно превышать 35‘.

По согласованию изготовителя с потребителем отклонение от прямого угла при вершине не должно превышать:

1,0 мм — для уголков с шириной полки до 50 мм включительно;

2,0 мм — для уголков с шириной полки свыше 50 до 100 мм включительно;

3,0 мм — для уголков с шириной полки свыше 100 до 200 мм.

8 Притупление внешних углов (в том числе и угла при вершине) не контролируется.

По требованию потребителя притупление внешних углов (в том числе и угла при вершине) не должно превышать:

0,3 толщины полки — для уголков толщиной до 10 мм включительно;

3,0 мм — для уголков толщиной свыше 10 до 16 мм включительно;

5,0 мм — для уголков толщиной свыше 16 мм.

9 Уголки изготавливают длиной от 4 до 12 м:

мерной длины;

мерной длины с немерной в количестве не более 5 % массы партии;

кратной мерной длины,

кратной мерной длины с немерной в количестве не более 5 % массы партии;

немерной длины;

ограниченной длины в пределах немерной.

9.1 По согласованию изготовителя с потребителем уголки изготавливают мерной и кратной мерной длины с немерными длинами более 5 % массы партии.

9.2 Допускается изготовление уголков длиной не менее 3 м и свыше 12 м.

10 Предельные отклонения по длине уголков мерной длины или кратной мерной не должны превышать:

+ 30 мм — при длине до 4 м включительно;

+ 50 мм — при длине свыше 4 до 6 м включительно;

+ 70 мм — при длине свыше 6 м.

По требованию потребителя для уголков длиной свыше 4 до 7 м предельные отклонения длины не должны превышать + 40 мм, более 7 м — + 5 мм на каждый следующий метр.

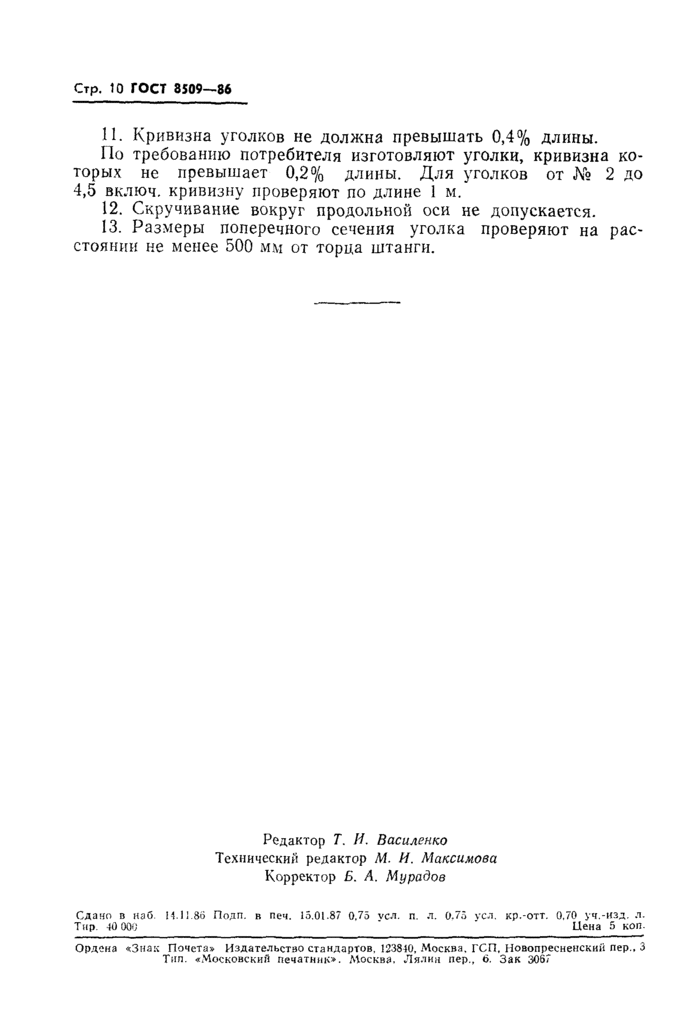

11 Кривизна уголков не должна превышать 0,4 % длины.

По требованию потребителя изготавливают уголки, кривизна которых не превышает 0,2 % длины. Для уголков от № 2 до 4,5 включительно кривизну проверяют на длине 1 м.

12 Размеры поперечного сечения уголков, притупление углов измеряют на расстоянии не менее 500 мм от торца штанги.



ПРИЛОЖЕНИЕ А

(рекомендуемое)

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

ЧАСТЬ 1. УГОЛКИ РАВНОПОЛОЧНЫЕ. РАЗМЕРЫ

(ИСО 657-1-89)



1 Область распространения

Эта часть ИСО 657 включает размеры горячекатаных равнополочных уголков.

2 Настоящий стандарт содержит условия данной части ИСО 657. По состоянию на время публикации данное издание являлось действующим.

Все стандарты пересматриваются, поэтому необходимо использовать стандарты наиболее позднего издания.

Страны-члены МЭК и ИСО должны обеспечиваться действующими международными стандартами.

ИСО 657-5-76. Горячекатаные стальные профили, часть 5. Равнополочные и неравнополочные уголки, предельные отклонения в метрической и дюймовой сериях.

3 Размеры

3.1 Предпочтительные размеры выделены полужирным шрифтом.

3.2 Радиусы внутреннего закругления даны для информации и приведены в таблице А.1.

3.3 Радиус закругления полок не определен, но при необходимости может быть рассчитан.

4 Свойства профиля

Масса, площадь поперечного сечения и справочные значения величин равнополочных уголков приведены для информации в таблице А.1 и рассчитаны при условии, что радиус закругления полок имеет 1/2 значения радиуса внутреннего закругления.

5 Допуски

Допускаемые отклонения на размеры приведены в таблице Б. 1 приложения В.

Таблица А.1

Примечания

1 Страны-члены ИСО могут включать в национальные стандарты требуемые им размеры уголков.

Из приведенного в таблице сортамента на равнополочные уголки в национальный стандарт могут быть включены те размеры уголков, которые обеспечиваются на прокатных станах.

2 Площадь поперечного сечения вычисляют по формуле

где S — площадь поперечного сечения, см²;

t — толщина, мм;

r_root — радиус внутреннего закругления, мм;

r_toc — радиус закругления полок, мм;

А — ширина полки, мм.

3 При вычислении массы 1 м плотность стали принята 7,85 кг/дм

3.



ПРИЛОЖЕНИЕ Б

(рекомендуемое)

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

ЧАСТЬ 5. УГОЛКИ РАВНОПОЛОЧНЫЕ И НЕРАВНОПОЛОЧНЫЕ В МЕТРИЧЕСКОЙ И ДЮЙМОВОЙ СЕРИЯХ. ДОПУСКИ

(ИСО 657-5-76)

1 Предмет стандарта и область применения

Настоящий международный стандарт регламентирует предельные отклонения размеров горячекатаных стальных равнополочных и неравнополочных уголков в метрической и дюймовой сериях. Размеры уголков в метрической серии должны соответствовать ИСО 657-1 и ИСО 657-2, в дюймовой — ИСО 657-3 и ИСО 657-4.

2 Предельные отклонения по ширине полки

Предельные отклонения по ширине полки должны соответствовать приведенным в таблице Б.1.

Таблица Б.1 Предельные отклонения по ширине

Метрическая серия, мм			Дюймовая серия, дюйм
Ширина полки1		Предельные	Ширина полки1		Предельные
Свыше	От и до включительно	отклонения	Свыше	От и до включительно	отклонения
—	50	± 1,0	—	2	± 0,04
50	100	± 1,5	2	4	± 0,06
100	150	± 2,0	4	6	± 0,08
150	200	± 3,0	6	8	± 0,12
1 Для неравнополочных уголков как базовая берется ширина большей полки.

3 Предельные отклонения по толщине полки

Предельные отклонения по толщине равнополочных и неравнополочных уголков должны соответствовать приведенным в таблице Б.2

Таблица Б.2 Предельные отклонения по толщине

Метрическая серия, мм			Дюймовая серия, дюйм
Ширина полки1		Предельные	Ширина полки1		Предельные
Свыше	От и до включительно	отклонения	Свыше	От и до включительно	отклонения
—	50	± 0,5	—	2	± 0,02
50	100	± 0,8	2	4	± 0,03
100	150	± 1,0	4	6	± 0,04
150	200	± 1,2	6	8	± 0,05
1 Для неравнополочных уголков как базовая берется ширина большей полки.   Примечание — Для уголков с длиной полки свыше 75 мм предельные отклонения по массе составляют ± 2,5 % на единицу длины и могут быть заменены предельными отклонениями по толщине. Масса единицы длины уголка приведена в приложении А.

4 Предельные отклонения при порезке на длины

Предельные отклонения по длине при порезке на нормальные и точные длины равнополочных и неравнополочных уголков должны соответствовать приведенным в таблицах Б.3 и Б.4 соответственно.

Таблица Б.3 Предельные отклонения для нормальных длин

Метрическая серия		Дюймовая серия
Длина	Предельные отклонения	Длина	Предельные отклонения
Все длины	± 100 мм	Все длины	± 4 дюйма

Таблица Б. 4 Предельные отклонения для точных длин

Метрическая серия			Дюймовая серия
Длина, м		Предельные	Длина, фут		Предельные
Свыше	От и до включительно	отклонения, мм			отклонения, дюйм
—	12	+ 75  0	—	40	+ 3  0
12	—	+ 100	40	—	+ 4  0

5 Кривизна

5.1. Максимально допустимая кривизна для равнополочных и неравнополочных уголков должна соответствовать приведенной в таблице Б.5.

Таблица Б.5

Метрическая серия			Дюймовая серия
Ширина полки		Кривизна	Ширина полки1		Кривизна
Свыше	От и до включительно		Свыше	От и до включительно
50	150	0,4 % длины	2	6	0,4 % длины
150	200	0,25 % длины	6	8	0,25 % длины
1 Для неравнополочных уголков как базовая берется ширина большей полки.

5.2 Кривизна должна быть измерена как показано на рисунке Б.1.

Кривизна

6 Неперпендикулярность (непараллельность, отклонение от прямого угла)

6.1 Полки должны быть перпендикулярными относительно друг друга в пределах отклонений концов согласно таблице Б.6.



Таблица Б.6 Отклонение от прямого угла

Метрическая серия			Дюймовая серия
Ширина полки		Отклонение	Ширина полки1		Отклонение
Свыше	От и до включительно		Свыше	От и до включительно
—	50	1,0	—	2	0,04
50	100	2,0	2	4	0,08
100	200	3,0	4	8	0,12
1 Для неравнополочных уголков как базовая берется ширина большей полки.



6.2 Отклонение от прямого угла измеряется на концах полок уголков (рисунок Б.2).

Рисунок Б.2

7 Предельные отклонения по массе

Имеющиеся предельные отклонения по массе на единицу длины являются контрольными предельными отклонениями и предварительно должны быть включены в соответствующие национальные стандарты.

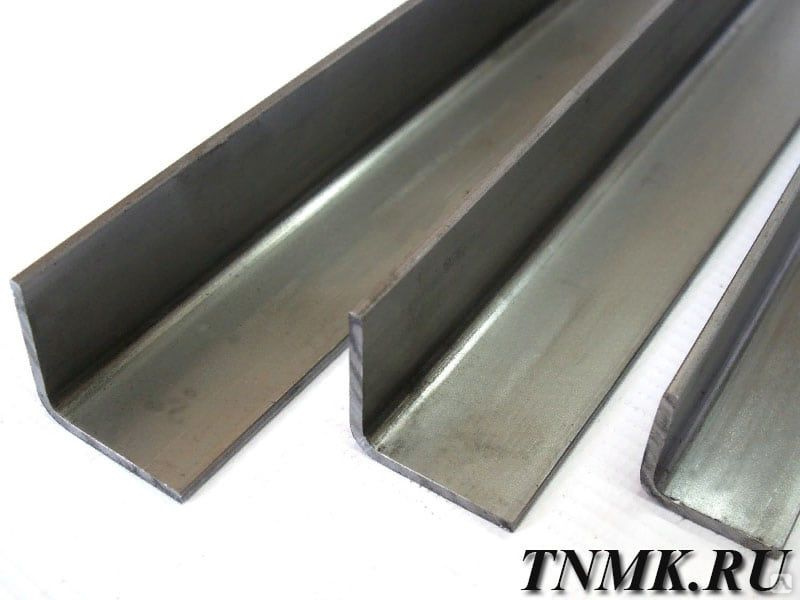

Уголок металлический различной точности прокатки – уголок стальной от 4 до 12 м

Размеры Масса 1м, кг Метров в тонне b t 100 6,5 10,06 99,40 100 7,0 10,79 92,68 100 8,0 12,25 81,63 100 10,0 15,10 66,23 100 12,0 17,90 55,87 100 14,0 20,63 48,47 100 16,0 23,30 42,92 110 7,0 11,89 84,10 110 8,0 13,50 74,07 125 8,0 15,46 64,68 125 9,0 17,30 57,80 125 10,0 19,10 52,36 125 12,0 22,68 44,09 125 14,0 26,20 38,17 125 16,0 29,65 33,73 140 9,0 19,41 51,52 140 10,0 21,45 46,62 140 12,0 25,50 39,22 160 10,0 24,67 40,54 160 11,0 27,02 37,01 160 12,0 29,35 34,07 160 14,0 34,20 29,24 160 16,0 38,52 25,96 160 18,0 43,01 23,25 160 20,0 47,41 21,09 180 11,0 30,47 32,82 180 12,0 33,12 30,19 200 12,0 36,97 27,05 200 13,0 39,92 25,05 200 14,0 42,80 23,36 200 16,0 48,65 20,55 200 20,0 60,08 16,64 200 25,0 74,02 13,51 200 30,0 87,56 11,42 220 14,0 47,40 21,10 220 16,0 53,83 18,58 250 16,0 61,55 16,25 250 18,0 68,86 14,52 250 20,0 76,11 13,14 250 22,0 83,31 12,00 250 25,0 93,97 10,64 250 28,0 104,50 9,57 250 30,0 111,44 8,97 250 35,0 128,51 7,78

Размеры Масса 1м, кг Метров в тонне b t 20 3,0 0,89 1123,60 20 4,0 1,15 869,57 25 3,0 1,12 892,86 25 4,0 1,46 684,93 28 3,0 1,27 787,40 30 3,0 1,36 735,29 30 4,0 1,78 561,80 32 3,0 1,46 684,93 32 4,0 1,91 523,56 35 3,0 1,60 625,00 35 4,0 2,10 476,19 35 5,0 2,58 387,60 40 3,0 1,85 540,54 40 4,0 2,42 413,22 40 5,0 2,98 335,57 45 3,0 2,08 480,77 45 4,0 2,73 366,30 50 4,0 3,05 327,87 50 5,0 3,77 265,25 50 6,0 4,47 223,71 56 4,0 3,44 290,70 56 5,0 4,25 235,29 63 4,0 3,90 256,41 63 5,0 4,81 207,90 63 6,0 5,72 174,83 70 4,5 4,87 205,34 70 5,0 5,38 185,87 70 6,0 6,39 156,49 70 7,0 7,39 135,32 70 8,0 8,37 119,47 75 5,0 5,80 172,41 75 6,0 6,89 145,14 75 7,0 7,96 125,63 75 8,0 9,02 110,86 75 9,0 10,70 93,46 80 5,5 6,78 147,49 80 6,0 7,36 135,87 80 7,0 8,51 117,51 80 8,0 9,65 103,63 90 6,0 8,33 120,05 90 7,0 9,64 103,73 90 8,0 10,93 91,49 90 9,0 12,20 81,97

Размеры Масса 1м, кг Метров в тонне B b t 100 63 6,0 7,53 132,8 100 63 7,0 8,70 114,9 100 63 8,0 9,87 101,3 100 63 10,0 12,14 82,4 110 70 6,5 8,98 111,4 110 70 8,0 10,93 91,5 125 70 7,0 11,04 90,6 125 70 8,0 12,58 79,5 125 80 10,0 15,47 64,6 125 80 12,0 18,34 54,5 140 90 8,0 14,13 70,8 160 90 10,0 17,46 57,3 160 100 9,0 17,96 55,7 160 100 10,0 19,85 50,4 160 100 12,0 23,58 42,4 160 100 14,0 27,26 36,7 180 110 10,0 22,20 45,0 180 110 12,0 26,40 37,9 200 125 11,0 27,37 36,5 200 125 12,0 29,74 33,6 200 125 14,0 34,43 29,0 200 125 16,0 39,07 25,6

Размеры Масса 1м, кг Метров в тонне B b t 25 16 3,0 0,91 1098,9 32 20 3,0 1,17 854,7 32 20 4,0 1,52 657,9 40 25 3,0 1,48 675,7 40 25 4,0 1,94 515,5 40 25 5,0 2,37 421,9 45 28 3,0 1,68 595,2 45 28 4,0 2,20 454,5 50 32 3,0 1,90 526,3 50 32 4,0 2,40 416,7 56 36 4,0 2,81 355,9 56 36 5,0 3,46 289,0 63 40 4,0 3,17 315,4 63 40 5,0 3,91 255,7 63 40 6,0 4,63 216,0 63 40 8,0 6,03 165,8 70 45 5,0 4,39 227,8 75 50 5,0 4,79 208,8 75 50 6,0 5,69 175,7 75 50 8,0 7,43 134,6 80 50 5,0 4,49 222,7 80 50 6,0 5,92 168,9 90 56 5,5 6,17 162,1 90 56 6,0 6,70 149,3 90 56 8,0 8,77 114,0

The Ghosts of the 17Hundred90 Inn

Одним из самых посещаемых мест с привидениями в Саванне Джорджия является 17Hundred90 Inn на Президент-стрит в историческом районе. Почти каждый паб с привидениями в Саванне останавливается в баре 17Hundred90. Здание, в котором сейчас находится 17Hundred90, на самом деле состоит из трех зданий. Первые две части этого здания с привидениями были построены между 1821 и 1823 годами. Третья часть, восточная часть здания, была построена в 1888 году.0, в котором вы оказались, высока вероятность призрачной стычки на 17Hundred90.

Призрак Анны

Самый известный призрак в гостинице 17Hundred90 — призрак Анны. Энн видели на верхнем этаже гостиницы, в частности, в номере 204.

Энн, как ласково называют ее сотрудники, похоже, любит возиться с людьми и их вещами. Гости, которые останавливаются в комнате 204, регулярно сообщают, что их вещи испортили, переставили… или даже пропали без вести.

Люди также говорят, что чувствуют присутствие Энн, находясь в комнате. Невидимая сила дернула простыни, рыдания плачущей женщины раздались из темных углов комнаты 204 после того, как погас свет. Неудивительно, что люди, которые приезжают в Саванну в надежде на встречу с призраком, просят остановиться в комнате 204. Те, кто надеется встретиться с призраком, которого они называют Энн, не часто бывают разочарованы.

Итак, кто такая «Энн»? Ну, как гласит история, в здании, которое составляет восточную часть участка, жила женщина. Появляются разные вариации этой истории, но предпосылка всегда одна и та же. Страдая от потери любимого человека, Энн бросилась через перила балкона своего второго этажа. Ее тело врезалось в кирпичный двор внизу, оборвав ее жизнь. Однако в этой истории есть несколько проблем, все варианты.

Первая Энн, связанная с гостиницей 17Hundred90, — Энн Уайт, жена Стила Уайта. Стил был джентльменом, который отвечал за строительство первых двух частей здания. Однако Стила не было рядом для завершения строительства. Он погиб в результате несчастного случая, связанного с верховой ездой, в 1823 году. Его вдова Анна явно была убита горем. Это соответствует истории, рассказанной до сих пор. Однако после смерти Стила она переехала из дома. Она переехала на остров Надежды, к югу от Саванны. Там она несколько лет жила со своей сестрой и зятем. Вдобавок к этому, та часть здания, из которой, как сообщается, спрыгнула Энн, была построена только в 1888 году. Эти два факта, кажется, исключают, что Энн Уайт является Анной в истории о привидениях, которую обычно рассказывают. Так кто еще это может быть?

В гостинице 17 сотен 90 обитает еще одна Энн?

В 1888 году семья Пауэрс купила здание, в котором размещается 17Hundred90. Они также добавили третью часть здания, восточную часть здания. Сообщается, что именно из этой части здания выбросилась Энн.

Оказывается, там жила Энн, Энн Пауэрс. Это также имя Анны, которая упоминается в рассказе. Итак, возможно ли, что это та самая Анна, которая упоминается в рассказе? К сожалению, история не подтверждает этого.

Энн Пауэрс дожила до 80 лет. До самой смерти она проживала на Линкольн-стрит, 128, где сейчас находится 17Hundred90. В переписи 1920 года она упоминается как 78-летняя. Если вы вернетесь назад и посмотрите на более раннюю перепись, она сообщает, что Анна жила по этому адресу очень долгое время, начиная с переписи 1890 года. Там она жила со своим мужем Патриком. На момент переписи 1920 года ему было 82 года.

Так это наша Аня, та самая, которая бросилась с балкона после того, как ее муж ушел в море? Очень маловероятно, на самом деле, я говорю, что абсолютно нет.

Итак, кто эта «Энн», которая, кажется, обитает в некоторых частях гостиницы «17сот90»? Я не знаю. Я не могу найти никого из тех, кто там жил, по имени Энн, который подходит под эту историю. Возможно ли, что кто-то прыгнул с балкона, покончив с собой. Я думаю, что это возможно, хотя я не могу найти доказательств, подтверждающих это. Я подозреваю, что призрак, которого все называют Энн, был кем-то, кто был связан со зданием, но не обязательно умер там.

Призрачные стычки с Энн

Для тех, кто решил остаться в 17 сотен90 Инн, всегда есть небольшой риск, что в течение ночи… что-то не совсем живое может дать о себе знать. Вы ожидали чего-то еще от отеля с привидениями?

Для Линн Х., ее двух дочерей и их друзей они искали гостиницу 17hundred90, потому что они хотели испытать некую призрачную активность. Итак, когда они уже собирались в Нью-Йорк из своего дома в Южной Флориде, они решили сделать остановку в печально известном отеле Savannah.

В конце концов, что может пойти не так?

Линн и ее семья прибыли в историческое здание только для того, чтобы узнать, что есть только одна свободная комната для гостей на ночь… Комната 204. Комната Анны.

С волнением, преследующим их по пятам, они взяли ключ от номера, а также чемоданы, при этом замечая, что даже в вестибюле они испытывали странное ощущение, что за ними наблюдают. Был ли это один из духов гостиницы «17 сотен 90», приветствовавший их в отеле?

Возможно; возможно нет.

Войдя в комнату 204 через внешний вход, Линн и девочки сразу же принялись складывать свои сумки. Пока ее дочери бездельничали на кровати, Линн заметила плюшевого мишку на каминной полке. Между его лапами был фиолетовый шар с несколькими бусинами Марди Гра, запутанными вокруг тела медведя.

Печально известный плюшевый мишка сидит на каминной полке. (Фото предоставлено Линн Х.)

Линн сразу узнала плюшевого мишку. Это было то же самое, что телешоу, Охотники за привидениями принесли в комнату во время паранормального расследования гостиницы 17сот90 несколько лет назад. Изначально в баре была установлена ​​видеокамера, чтобы ночью команда Охотников за привидениями могла видеть, что происходит в комнате. В области паранормальных явлений многие назвали бы это «триггерным объектом» — или чем-то, подброшенным во время охоты в надежде заманить духа.

В то время как Охотники за привидениями, возможно, ушли несколько лет назад, плюшевый мишка остался в комнате 204 (без камеры!).

Линн сняла мантию и пошла в туалет. В спальне ее дочери начали звать Энн, когда они брали снэпчаты, чтобы отправить их друзьям.

“Ты здесь, Энн?”

“Энн, ты хочешь поиграть?”

“Девочки, будьте с ней ласковы!” позвала Линн.

А потом кое-что произошло…

Хотя камеры девушек не были направлены на камин, внимание Линн привлекли их крики шока.

“О, Боже мой!” — закричали девушки, когда Линн спросила: «Ты слышал?»

Линн влетела в комнату для гостей, заикаясь, когда поняла, что шара на мантии больше нет на мантии. Нет, он слетел с камина (хотя его никто не трогал!) и приземлился в центре комнаты. В поисках разумного ответа Линн схватила мяч и снова сунула его рядом с плюшевым мишкой.

Она постучала по нему и стала ждать, что произойдет, когда мяч сдвинется.

Он прокатился по мантии, прежде чем упасть на ковер внизу.

Линн попыталась еще раз. Она снова поместила тяжелый фиолетовый мяч между ног плюшевого мишки, как она нашла его изначально, а затем ударила по нему чуть сильнее. Снова мяч закачался вдоль мантии и упал. Хотя на этот раз он катился немного дальше, расстояние все же было не таким большим, как в первый раз.

Куда приземлился мяч после того, как его бросили.

Казалось, призрак Анны вышел поиграть, и деятельность еще не закончилась.

Перед ужином на кровати сидела подруга одной из дочерей Линн. Она включила лампу. Выключил свет. Когда она отошла, свет начал мерцать сам по себе. «Может, лампочка перегорела?» Линн сказала, когда девочки начали задаваться вопросом, не может ли что-то быть не так с этим.

Пожав плечами, они ушли ужинать. Вернувшись, они еще раз проверили свет, но на этот раз он не зажегся. Причина?

Он был отключен от сети.

Действительно ли Энн навещала их? Может быть, она бросила мяч и выключила лампу?

В течение ночи сон оказался неуловимым. Девочки услышали царапанье в конце кровати о стойке кровати, а затем раздался странный щелкающий звук. Окна дребезжали, дверные ручки тряслись.

И все это время Линн и девочки пытались насладиться паранормальным представлением, которого они так сильно хотели, когда забронировали ночь в гостинице 17 сотен 90.

На следующее утро за завтраком владелец гостиницы 17 сотен 90 собрал всех вокруг и начал рассказывать истории об Энн, обитающем в этом доме призраке. Для Линн, ее дочерей и их друзей ночевка в гостинице «17 сотен 90» оказалась опытом, который они вскоре не забудут.

Когда Линн связалась с нами через Facebook, мы не могли не спросить ее, вернется ли она когда-нибудь в 17 сотен90 Инн.

Ее ответ? «Конечно, мы уже планируем нашу следующую поездку в Саванну».

Энн снова появится? Время покажет, но есть очень большая вероятность, что если вы останетесь в комнате 204, призрак Анны может навестить вас призрачным визитом…

Призрак практикующего вуду

Еще один призрак, о котором сообщили в 17Hundred90. на протяжении многих лет, кажется, любит поселиться на кухне. Этот призрак гораздо более зловещий по своей природе, чем призрак, которого иногда можно увидеть наверху. Очевидно, призрак, который бродит по кухне, не очень любит, когда на кухне находятся женщины. Бросали кастрюли, людей толкали или трогали, а также разыгрывали женщин, которые работают на кухне или рядом с ней. С сотрудниками, которые работали допоздна в баре или на кухне, случались неприятные вещи. Пока совсем один в 17Hundred90 они услышат звуки чьего-то движения на кухне, стук кастрюль и звон металла.

Персонал считает, что это призрак слуги, который служил семье, которая жила в доме. Эта женщина, имя которой я не могу разыскать, считалась практикующей вуду. Если это правда, верит ли она в то, что сила вуду помогает питать призраков, о которых сообщают в баре и на кухне 17Hundred90? Это, безусловно, кажется возможным.

В гостях у 17Hundred90

Лучший способ познакомиться с призраками 17Hundred90 или, по крайней мере, попробовать – остановиться в гостинице. Комната 204 считается комнатой с наибольшей активностью. Вы можете узнать больше о размещении в 17Hundred90, а также о баре и ресторане, посетив их веб-сайт. Еще один отличный способ познакомиться с отелем 17Hundred90 Inn — это пройтись по пабам с привидениями в Саванне. В дополнение к тому, чтобы проводить время и выпивать в 17Hundred90 Inn, ваш гид будет ходить с вами, когда вы идете в некоторые из самых посещаемых баров и пабов в Саванне, штат Джорджия.

Гостиница 17Hundred90 расположена по адресу 307 East Presidents Street в историческом районе Саванны, штат Джорджия. Вы также можете найти его, найдя пересечение улиц Президентов и Линкольн-стрит.

Является ли Surly Ghost Grappler идеальным универсальным трейловым велосипедом?

Surly выпустила новый Ghost Grappler, велосипед для бездорожья с откидной дугой и готовой к бездорожью геометрией, который не будет выглядеть неуместно на горном велосипеде. Он предназначен для всего: от приключений на велосипеде до одиночных гонок и катания по гравию.

Surly говорит, что этот новый велосипед со стальной рамой основан на индивидуальных настройках, с которыми гонщики экспериментировали на протяжении многих лет, и «обеспечивает более уверенный, маневренный и реактивный опыт бездорожья / откидного руля».

Ghost Grappler можно увидеть в линейке Surly ECR (Extreme Camping Rig), которая также охватывает байкпакинг и более техничную езду. Согласно веб-сайту Surly, производство ECR в будущем не планируется.

Ghost Grappler будет доступен в виде набора фреймов по цене 850 фунтов стерлингов / 79 долларов США. 9 / 1149 канадских долларов или в виде полной сборки со стойкой для капельницы и трансмиссией Microshift Advent 1 × 10 за 2200 фунтов стерлингов / 1899 долларов США / 2599 долларов США.

Велоупаковка на одиночный трек

Говорят, что Ghost Grappler подходит для самых разных типов верховой езды. Угрюмый

Ghost Grappler можно рассматривать как вписывающуюся в новую категорию внедорожных велосипедов с откидным рулем после недавних выпусков Cotic Cascade и Sonder Camino.

Каскад и Камино имеют такие же амбиции по проходимости и междисциплинарности, что и Ghost Grappler. Говорят, что они подходят для упаковки велосипедов, с рамами, вдохновленными геометрией горных велосипедов, но Котик и Сондер по-прежнему описывают их как гравийные велосипеды.

Surly не описывает Ghost Grappler в первую очередь как гравийный байк, но Ghost Grappler позиционируется как готовая к бездорожью альтернатива для байкпакеров и трейлрайдеров, которые предпочитают знакомый руль.

В то время как люди годами экспериментировали с установкой откидных рулей на горные велосипеды, Сурли говорит, что установка откидных рулей на велосипеды, предназначенные для плоских рулей, не всегда удобна.

В Ghost Grappler используются стальные трубы Natch собственной разработки Surly. Угрюмый

Глядя на предложение о разработке велосипеда с откидной дугой, готового к езде по пересеченной местности, с другой отправной точки, максимальный размер шин на велосипеде для велокросса может быть не самым сильным или самым безопасным выбором на технической местности, по словам Сурли.

Следовательно, Surly заявляет, что объединил свои знания, полученные при разработке велосипедов с откидной и плоской дугой, чтобы оптимизировать геометрию Ghost Grappler, добившись «удобной и стабильной точки наилучшего восприятия» и «оптимального положения руки откидывающейся ручки».

Велосипед имеет большую высоту стека и больший вылет, чем велосипеды аналогичного размера в линейке Surly, что, как говорят, улучшает посадку и управляемость. По сравнению с предыдущим ECR высота стека Ghost Grappler увеличилась на 20 мм, а радиус действия увеличился на 9,5 мм в среднем размере.

Адаптивность и множество креплений

На Ghost Grappler установлены крепления, в том числе на передней вилке. Угрюмый

Ghost Grappler имеет ряд конструктивных особенностей, делающих его адаптируемым и подходящим для различных типов катания.

Surly говорит, что стальная рама, изготовленная из запатентованных комплектов труб Natch, имеет главный треугольник с двойным баттингом, а также косынки на верхней трубе для дополнительной прочности, поэтому велосипед может справляться с пересеченной местностью.

По всему велосипеду разбросаны крепления, обеспечивающие множество мест для крепления сумок и бутылок, а также багажников и брызговиков. Передняя вилка имеет четыре точки крепления с каждой стороны и крепится к нижней стороне нижней трубы.

Перья сиденья имеют вертикальную секцию с креплениями для флягодержателей. Угрюмый

Перья имеют необычные вертикальные секции, выходящие из дропаутов, а также крепления для флягодержателей. Эта функция присутствует во всех размерах рамы, кроме сверхмалых, где, по-видимому, вертикальная секция недостаточно длинна для флягодержателя.

Surly построил раму с конструкцией заднего расстояния Gnot Boost, позволяющей гонщикам использовать стандартные 142-миллиметровые или 148-миллиметровые стандарты задней оси для горных велосипедов.

Велосипед также имеет горизонтальные дропауты, поэтому гонщики могут использовать Ghost Grappler как односкоростной велосипед. Но, несмотря на дропаутную конструкцию, рама имеет сквозные оси на передних и задних колесах для «идеальной жесткости и управляемости».

В то время как Surly снабдил свой полный Ghost Grappler 27,5-дюймовыми колесами, в нем говорится, что вы также можете управлять байком с 29-дюймовыми колесами. Рама имеет клиренс 2,8 дюйма с колесами 27,5 дюймов — с крыльями или без них — и клиренс 2,1 дюйма с колесами 29 дюймов без крыльев.

Ghost Grappler может быть оснащен стойкой для сброса, и Сурли говорит, что есть «незаметная» прокладка кабеля.

Surly Ghost Grappler геометрия

Seat tube angle (degrees)	73	73	73	73	73
Head tube angle (degrees)	69.5	69.5	69.5	69.5	69.5
Chainstay (mm)	425	425	425	425	425
Seat tube (mm)	316	386	437. 2	488	539
Top tube (mm)	560	590	610	640	660
Head tube (mm)	160	180	200	220	240
Wheelbase (mm)	1,057	1,088	1,109	1,140	1,162
Stack (mm)	585	605	623	641	660
Reach (mm)	381	405	420	444	458

Surly Ghost Grappler характеристики и цены

Ghost Grappler доступен в виде набора фреймов или одной полной сборки от Surly. Угрюмый

Surly Ghost Grappler доступен в виде набора фреймов или в виде одной полной сборки.

Полная сборка включает трансмиссию Microshift Advent 1×10 и дисковые тормоза Tektro с тросовым приводом. Surly оснастил конструкцию расклешенным рулем Salsa Cowchipper и стойкой капельницы TranzX, обеспечивающей ход 100 мм. Колеса представляют собой 27,5-дюймовые диски WTB на ступицах Novatec, обутые в 2,5-дюймовые бескамерные шины Teravail Ehline.

Набор фреймов Ghost Grappler

• Рама: Surly Ghost Grappler Хроммолибденовая сталь
• Вилка: хромомолибденовая сталь
• Цена: 850 фунтов стерлингов / 799 долларов США / 1149 канадских долларов

Ghost Grappler полная сборка

• Рама: Surly Ghost Grappler Хроммолибденовая сталь
• Вилка: хромомолибденовая сталь
• Колеса и шины: Диски WTB ST i40 TCS на ступицах Novatec / Teravail Ehline 27,5 × 2,5 дюйма
• Привод: Microshift Advent
• Тормоза: Tektro Mira MD-C400
• Стойка капельницы: TranzX, активируемая переключателем
• Цена: 2200 фунтов стерлингов / 1899 долларов США / 2599 долларов США

Авторы

Стэн Портус — редактор контента BikeRadar. Стэн работает над всем: от стратегии контента и экстренных новостей до постоянных обновлений и подробных статей об экологических и социальных проблемах велосипедного спорта. Стэн начал работать в велосипедной индустрии в 2018 году, написав контент для некоторых крупнейших спортивных брендов, включая Chris King, ENVE и Castelli. Он работал внештатным писателем и журналистом более семи лет, писал обзоры, эссе и интервью для многих художественных, дизайнерских и литературных изданий. В душе он шоссейный велосипедист, его можно встретить мчащимся по переулкам и дорогам Юго-Запада и совершающим безрассудные погони, такие как ночные дерзкие поездки.

Теги

ГосТ | Металлическая анархия

Опубликовано caemanamelio 28 октября 2021 г.

Гост объявил о декабрьском турне по США. True Body будет служить опорой.

Даты тура:

01.12 Форт-Уэрт, Техас – Tulips
02. 12 Остин, Техас – Бальный зал Spider House
03.12 Эль-Пасо, Техас – Rockhouse
05.12 Феникс, Аризона – Thunderbird Lounge
6/12 Юкка-Вэлли, Калифорния – бар AWE
7.12 Сан-Диего, Калифорния – кирпич за кирпичиком
08.12. Коста-Меса, Калифорния – The Wayfarer
09.12. Лос-Анджелес, Калифорния – житель
10.12. Лас-Вегас, Невада – Dive Bar
11.12 Окленд, Калифорния – Elbo Room: Джек Лондон
13/12 Сиэтл, Вашингтон – Подстанция
14/12 Портленд, Орегон – The High Water Mark
15/12 Бойсе, Айдахо – The Olympic
16/12 Солт-Лейк-Сити, Юта – Загрузка Док
17 декабря Денвер, Колорадо – Larimer Lounge

Комментарии к записи Гост объявляет о декабрьском туре с True Body отключены Рубрика: ГосТ, Новости Метки: GosT, Metal, synthwave, Tour, True Body

Опубликовано caemanamelio 9 июля 2021 г.

Гост представил новый клип на свой последний сингл «Bound By The Horror». Этот трек из его нового альбома «Rites Of Love And Reverence», который выйдет 13 августа. Гост прокомментировал:

««Bound by the Horror» начал процесс написания «Rites of Love and Reverence». Я хотел, чтобы эта пластинка действительно запустила тяжелую основу, и в результате получился «Bound by the Horror». «Связанный ужасом» относится к тому, как я начал чувствовать себя запертым в творческом плане. Один из моих фаворитов на новом альбоме и своего рода прощание с ограничивающими ожиданиями».

Комментариев к записи Гост Премьеры музыкального клипа «Bound By The Horror» отключены Рубрика: ГосТ, Новости Метки: Bound By The Horror, GosT, Metal, New Song, новое видео, Rites Of Love And Reverence, synthwave

Опубликовано caemanamelio 2 июля 2021 г.

Гость представил новую песню под названием «Bound By The Horror». Этот трек из его нового альбома «Rites Of Love And Reverence», который выйдет 13 августа.

Комментарии к записи Премьера новой песни «Bound By The Horror» отключены Рубрика: ГосТ, Новости Метки: Bound By The Horror, GosT, Metal, New Song, Rites Of Love And Reverence, synthwave

Опубликовано caemanamelio 4 июня 2021 г.

Гость представил новый клип на свою новую песню «Мимолетный шепот». Этот трек из его нового альбома «Rites Of Love And Reverence», который выйдет 13 августа. Гост прокомментировал:

««Мимолетный шепот» — это дань уважения не только духовному движению, но и просто человеческому бытию. Неопределенность жизни делает жизнь одновременно прекрасной и ужасающей. Мы все носим с собой так много одинаковых неуверенностей и чувств сомнений в этот современный цифровой век. Время в нашей истории, которое обещает максимальную связь, кажется, слишком часто заставляет многих из нас чувствовать себя все более оторванными и одинокими. Музыка всегда была для нас способом забыть о наших различиях и объединиться как вид. Лично музыка была единственной настоящей константой в моей жизни и во многих отношениях единственной истинной духовностью, в которой я нашел утешение. Подобно мимолетному шепоту, иногда почти незаметному, музыка связывает события моей жизни воедино».

Комментарии к записи Гост Премьеры Видео «Мимолетный шепот» отключены Рубрика: ГосТ, Новости Метки: A Fleeting Whisper, GosT, Metal, New Song, новое видео, Rites Of Love And Reverence, synthwave

Опубликовано caemanamelio 12 мая 2021 г.

Гост представил новый клип на свою новую песню «Шабаш». Этот трек из его нового альбома «Rites Of Love And Reverence», который выйдет 13 августа. Гост сказал о песне следующее:

««Шабаш» — это произведение, которое, казалось, пишется само по себе, почти без усилий вытекая из какого-то необъяснимого источника. Эта песня рассказывается с точки зрения преследуемой ведьмы, которая гордится своим шабашем и умрет, прежде чем предаст своих сестер. В память о многих жертвах на протяжении всей истории, когда простые обвинения в колдовстве приговаривали невиновных к смерти».

Комментарии к записи Гост Премьеры Видео «Шабаш» отключены Рубрика: ГосТ, Новости Метки: Coven, GosT, Metal, New Song, новое видео, Rites Of Love And Reverence, synthwave

Опубликовано caemanamelio 23 апреля 2021 г.

Гост выпустит новый альбом под названием «Rites Of Love And Reverence» 13 августа. Вы можете найти обложку и трек-лист этого альбома ниже:

«Rites Of Love And Reverence» Трек-лист:

01. «Bell, Book And Candle» (с участием Bitchcraft)
02. «Bbound By The Horror»
03. «The Fear»
04. «Flift Whisper»
05. «We Are The Crypt»
06. «Blessed Be»
07. «November Is Death» (с участием Bitchcraft)
08. «Обними клинок»
09. «Шабаш»
10. «Пылающий тимьян»

Комментарий гостя:

«В последнее время я был зациклен на теме колдовства и его влияния на женщин на протяжении всей истории. Я сам практикую ритуалы, которые помогают очистить разум и сосредоточиться на повседневных делах. Это любопытство к истории колдовства и мои собственные традиции вдохновили меня на новый альбом».

Он также добавил следующее об обложке, которую сфотографировала Нона Лиммен:

«Я уже некоторое время являюсь поклонником творчества Ноны Лиммен. Вдохновение для нового альбома во многом связано с колдовством с женской точки зрения. Для женщин на протяжении всей истории колдовство было негативным, вдохновляющим, ядовитым и красивым. В тот момент, когда я увидел этого фотографа Ноны, я не мог представить, что можно использовать что-то еще, чтобы передать содержание альбома так же красиво и мощно, как это изображение».

Комментарии к записи Гост выпустит новый альбом «Rites Of Love And Reverence» в августе отключены Рубрика: ГосТ, Новости Tagged обложка альбома, дата выхода альбома, GosT, новый альбом, Rites Of Love And Reverence, synthwave, трек-лист

Опубликовано caemanamelio 10 марта 2020 г.

GosT представили новый клип на песню «Dreadfully Pious». Этот трек с их последнего альбома «Valediction». GosT прокомментировал:

«Баалберит жестоко возвращается в клипе на «Dreadfully Pious». Мы хотели бы поблагодарить режиссера: Диего Гонсалеса Круза, оператора: Андреса Ф. Моралеса и продюсера: Pivote and Plot Studio за их абсолютно красивое и жестокое видение! Внимание ⚠️ Это видео содержит сцены насилия. Смотрите на свой страх и риск!»

Комментариев к записи Премьера музыкального клипа «Ужасно благочестивый» в ГосТ отключены Рубрика: ГосТ, Новости Tagged Dreadfully Pious, GosT, Metal, новое видео, synthwave, Valediction

Опубликовано caemanamelio 29 ноября 2019 г.

GosT объявили о туре по Европе в качестве хедлайнеров. Откроется Черная Корона.

Даты тура:

25.02 Вена, Австрия – зал Viper
26.02 Будапешт, Венгрия – зал 41
27.02 Прага, Чехия – Modra Vopice
28. 02 Варшава, Польша – Hydrozagadka
29.02 Вроцлав, Польша – Pralnia
02.03 Лейпциг, Германия – Naumann’s / Felsenkeller
03.03 Мюнхен, Германия – Backstage
05.03 Копенгаген, Германия – Beta
03/ 06 Гамбург, Германия – Logo
03/07 Страсбург, Франция – La Laiterie
03/08 Эйндховен, NET – Stroomhuis
03/10 Нанси, Франция – L’Autre Canal
03/11 Париж, Франция – Petit Bain
03/ 12 Нант, Франция – Le Ferrailleur
14.03 Льеж, Бельгия – Reflektor
15.03 Лондон, Великобритания – Underworld

GosT прокомментировал:

«Мы очень рады поделиться Valediction с полным исполнением альбома, смешанным с некоторыми старыми фаворитами, в нашем предстоящем туре в качестве хедлайнеров! У нас будет с нами новое сценическое шоу, которое и вам выжжет глаза наизнанку!»

Svart Crown добавлено:

«Мы очень рады объявить о первом туре в поддержку нашего нового альбома. Поскольку мы всегда готовы использовать самые разнообразные и уникальные пакеты, мы твердо верим, что нашли отличный вариант с GosT.
