Расчет стального уголка | Характеристики гнутого металлического уголка
Стальной уголок – наиболее востребованный вид фасонного проката. По способу производства он разделяется на горячекатаный и гнутый. Исходные материалы: углеродистые стали обыкновенного качества Ст3 пс/сп (для рядового применения), качественные, низколегированные 09Г2С, 17Г1С, 10ХСНД, 15 ХСНД (для изделий, используемых при повышенных нагрузках, в сложных температурных условиях, при контакте с агрессивными средами).
Характеристики горячекатаного металлического уголка

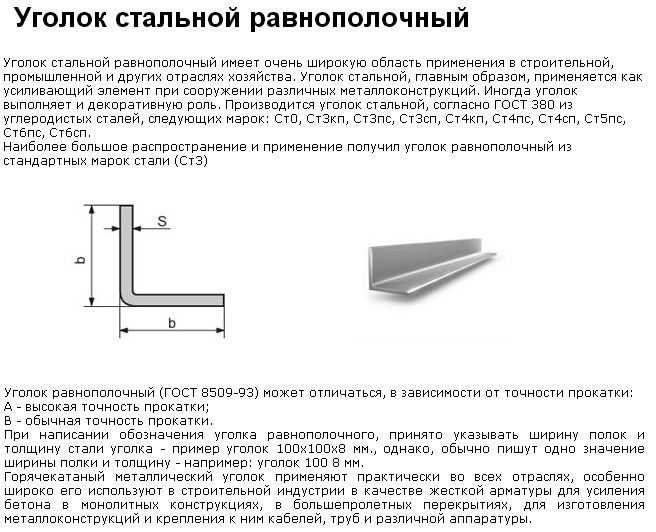

Равнополочный горячекатаный стальной уголок производят в соответствии с ГОСТом 8509-93 из квадрата, являющегося исходной заготовкой. Наиболее массово используется угловой профиль обычной точности «В», для ответственных конструкций – продукция высокой точности «А». Размеры полки, согласно стандарту, – от 20 до 250 мм.
Сортамент неравнополочных уголков определяется ГОСТом 8510-86. Наименьшие размеры полок – 16 и 25 мм, максимальные – 125 и 200 мм. Эта продукция применяется при создании конструкций сложной формы, например, арок.
Для горячекатаной продукции характерна высокая прочность, что позволяет использовать ее в конструкциях, предназначенных для работы в условиях высоких нагрузок. В производстве углового профиля массово используют углеродистую сталь обыкновенного качества и качественную. Изделия из низколегированных сталей применяют для создания конструкций ответственного назначения корпусов, рам и других деталей сельскохозяйственной техники, локомотивов, вагонов, крупногабаритных строительных машин и механизмов. Изделия из такого профиля могут сохранять рабочие характеристики в широком температурном интервале – от -70° до +70°C, при серьезных суточных и сезонных температурных перепадах.
Горячекатаную продукцию поставляют партиями, размер которых обычно не превышает 70 тонн. Каждая партия имеет сертификат соответствия требованиям нормативной документации.
Расчет количества стального равнополочного уголка
При определении массы партии проката углового профиля необходимо знать массу погонного метра, которую вы можете определить по таблице, и общий метраж.
Таблица весов равнополочного стального горячекатаного уголка наиболее распространенных размеров
Размер полки, мм |
Толщина стенки, мм |
Масса 1 м, кг |
Размер полки, мм |
Толщина стенки, мм |
Масса 1 м, кг |
Размер полки, мм |
Толщина стенки, мм |
Масса 1 м, кг |
20 |
3 |
0,89 |
35 |
4 |
2,1 |
50 |
4 |
3,05 |
4 |
1,15 |
5 |
2,58 |
5 |
3,77 |
|||
25 |
3 |
1,12 |
40 |
3 |
1,85 |
6 |
4,47 |
|
4 |
1,46 |
4 |
2,42 |
63 |
4 |
3,9 |
||
30 |
3 |
1,36 |
5 |
2,98 |
5 |
4,81 |
||
4 |
1,78 |
45 |
3 |
2,08 |
6 |
5,72 |
||
32 |
3 |
1,46 |
4 |
2,73 |
70 |
5 |
5,38 |
|
4 |
1,91 |
5 |
3,37 |
6 |
6,39 |
|||
35 |
3 |
1,6 |
50 |
3 |
2,32 |
7 |
7,39 |
Характеристики гнутого стального уголка
Эту продукцию получают на профилегибочных станках из горяче- или холоднокатаного листового проката. Процесс проходит без нагрева. В холодногнутой продукции сохраняются остаточные напряжения, ухудшающие рабочие свойства. Для устранения остаточных явлений применяют отпуск – нагрев до определенной температуры с последующим медленным охлаждением. Визуальное отличие двух видов продукции: горячекатаный уголок имеет четкий прямой внешний угол, для гнутого характерен скругленный угол.
Размеры металлического равнополочного гнутого уголка определяются ГОСТом 19771-93, неравнополочного – ГОСТом 19772-93. Эта продукция имеет меньшую прочность, по сравнению с горячекатаной. Применяется в мебельном производстве, в качестве ребер жесткости, вспомогательных элементов при креплении конструкций, для изготовления деталей машин и механизмов.
Калькулятор веса уголка стального неравнополочного. Вес метра уголка таблица. Количество метров уголка в тонне. Размеры неравнополочного уголка.
Для изготовления строительных конструкций применяется стальной горячекатанный уголок неравнополочный по ГОСТ 8510-86.
На этой странице вы сможете рассчитать вес уголка.
Калькулятор веса неравнополочного уголка
Расчет веса уголка стального неравнополочного в зависимости от размера сечения, длины одного элемента и количества элементов.
ОТВЕТ: общий вес уголка размером равен 0 кг
Таблица веса метра уголка неравнополочного. Количество метров уголка в тонне.
В таблице указан вес погонного метра уголка стального неравнополочного в соответствии с ГОСТ 8510-86 “Уголки стальные горячекатаные неравнополочные. Сортамент” (с изменением N 1), посчитано количество погонных метров уголка в 1 тонне.
Размер сечения уголка, мм | Вес 1 метра, кг | Кол-во метров уголка в 1 тонне, м |
25х16х3 | 0,91 | 1098,90 |
30х20х3 | 1,12 | 892,86 |
30х20х4 | 1,46 | 684,93 |
32х20х3 | 1,17 | 854,70 |
32х20х4 | 1,52 | |
40х25х3 | 1,48 | 657,68 |
40х25х4 | 1,94 | 515,46 |
40х25х5 | 2,37 | 421,94 |
40х30х4 | 2,26 | 442,48 |
40х30х5 | 2,46 | 406,50 |
45х28х3 | 1,68 | 595,24 |
45х28х4 | 2,20 | 454,55 |
50х32х3 | 1,90 | 526,32 |
50х32х4 | 2,40 | 416,67 |
56х36х4 | 2,81 | 355,87 |
56х36х5 | 3,46 | 289,02 |
63х40х4 | 3,17 | 315,46 |
63х40х5 | 3,91 | 255,75 |
63х40х6 | 4,63 | 215,98 |
63х40х8 | 6,03 | 165,84 |
65х50х5 | 4,36 | 229,36 |
65х50х6 | 5,18 | 193,05 |
65х50х7 | 5,98 | 167,22 |
65х50х8 | 6,77 | 147,71 |
70х45х5 | 4,39 | 227,79 |
75х50х5 | 4,79 | 208,77 |
75х50х6 | 5,69 | 175,75 |
75х50х7 | 6,57 | 152,21 |
75х50х8 | 7,43 | 134,59 |
80х50х5 | 4,49 | 222,72 |
80х50х6 | 5,92 | 168,92 |
80х60х6 | 6,39 | 156,49 |
80х60х7 | 7,39 | 135,32 |
80х60х8 | 8,37 | 119,47 |
90х56х5. 5 | 6,17 | 162,07 |
90х56х6 | 6,70 | 149,25 |
90х56х8 | 8,77 | 114,03 |
100х63х6 | 7,53 | 132,80 |
100х63х7 | 8,70 | 114,94 |
100х63х8 | 9,87 | 101,32 |
100х63х10 | 12,14 | 82,37 |
100х65х7 | 8,81 | 113,51 |
100х65х8 | 9,99 | 100,10 |
100х65х10 | 12,30 | 81,30 |
110х70х6.5 | 8,98 | 111,35 |
110х70х8 | 10,93 | 91,49 |
125х80х7 | 11,04 | 90,58 |
125х80х8 | 12,58 | 79,49 |
125х80х10 | 15,47 | 64,64 |
125х80х12 | 18,34 | 54,53 |
140х90х8 | 14,13 | 70,77 |
140х90х10 | 17,46 | 57,27 |
160х100х9 | 17,96 | 55,68 |
160х100х10 | 19,85 | 50,38 |
160х100х12 | 23,58 | 42,41 |
160х100х14 | 27,26 | 36,68 |
180х110х10 | 22,20 | 45,05 |
180х110х12 | 26,40 | 37,88 |
200х125х11 | 27,37 | 36,54 |
200х125х12 | 29,74 | 33,62 |
200х125х14 | 34,43 | 29,04 |
200х125х16 | 39,07 | 25,60 |
Что ещё почитать на сайте:
Вес уголка – Калькулятор и таблицы
Стальной уголок – один из видов металлического проката, в виде L-образного профиля. Благодаря незначительной массе и высоким показателям устойчивости на изгиб, нашел широкое применение во всех отраслях хозяйства, в частности, наиболее распространен в строительстве для армирования бетона в монолитных конструкциях и перекрытиях. По форме сечения подразделяется на равнополочный и неравнополочный.
Калькулятор веса уголка стального от сервиса KALK.PRO позволяет определить массу металлопроката по известным характеристикам сторон и длине профиля. С используемыми марками стали можно ознакомиться в марочнике, в соответствующей вкладке интерфейса. Алгоритм программы производит расчеты на основании ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные», ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные».
С помощью калькулятора можно найти вес всех возможных видов сортамента, например, уголок 40х40х4, 50х50х5, 63х63х5, 75х75х5 и т. д. При необходимости, вы сразу же можете воспользоваться марочником металлов или заглянуть в ГОСТы, в соответствующих вкладках инструмента.
Расчет веса уголка
- Выберите тип металла (по умолчанию Сталь).
- Подтвердите тип сортамента – Уголок.
- Выберите марку металла (по умолчанию Сталь Ст3сп).
- Укажите параметры уголка – ширина a, b (мм), толщина полки t (мм).
- Введите длину металлопроката L, м.
Расчет длины уголка (перевод из тонн в метры)
- Выберите тип металла (по умолчанию Сталь).
- Подтвердите тип сортамента – Уголок.
- Выберите марку металла (по умолчанию Сталь Ст3сп).
- Укажите параметры уголка – ширина a, b (мм), толщина полки t (мм).
- Введите массу металлопроката W, кг.
Произвести расчет стального уголка, также можно традиционным способом по математическим формулам и табличным значениям.
Уголок равнополочный – Таблица по ГОСТ 8509-93
Наименование уголка | Размеры, мм | Толщина стенки, мм | Вес метра, кг | Метров в тонне | |
a | b | ||||
20×3 | 20 | 20 | 3 | 0. 89 | 1123.6 |
20×4 | 20 | 20 | 4 | 1.15 | 869.57 |
25×3 | 25 | 25 | 3 | 1.12 | 892.86 |
25×4 | 25 | 25 | 4 | 1.46 | 684.93 |
25×5 | 25 | 25 | 5 | 1.78 | 561.8 |
28×3 | 28 | 28 | 3 | 1.27 | 787.4 |
30×3 | 30 | 30 | 3 | 1.36 | 735.29 |
30×4 | 30 | 30 | 4 | 1.78 | 561.8 |
30×5 | 30 | 30 | 5 | 2.18 | 458.72 |
32×3 | 32 | 32 | 3 | 1.46 | 684.93 |
32×4 | 32 | 32 | 4 | 1.91 | 523.56 |
35×3 | 35 | 35 | 3 | 1.6 | 625 |
35×4 | 35 | 35 | 4 | 2.1 | 476.19 |
35×5 | 35 | 35 | 5 | 2. 58 | 387.6 |
40×3 | 40 | 40 | 3 | 1.85 | 540.54 |
40×4 | 40 | 40 | 4 | 2.42 | 413.22 |
40×5 | 40 | 40 | 5 | 2.98 | 335.57 |
40×6 | 40 | 40 | 6 | 3.52 | 284.09 |
45×3 | 45 | 45 | 3 | 2.08 | 480.77 |
45×4 | 45 | 45 | 4 | 2.73 | 366.3 |
45×5 | 45 | 45 | 5 | 3.37 | 296.74 |
45×6 | 45 | 45 | 6 | 3.99 | 250.63 |
50×3 | 50 | 50 | 3 | 2.32 | 431.03 |
50×4 | 50 | 50 | 4 | 3.05 | 327.87 |
50×5 | 50 | 50 | 5 | 3.77 | 265.25 |
50×6 | 50 | 50 | 6 | 4.47 | 223.71 |
50×7 | 50 | 50 | 7 | 5. 15 | 194.17 |
50×8 | 50 | 50 | 8 | 5.82 | 171.82 |
56×4 | 56 | 56 | 4 | 3.44 | 290.7 |
56×5 | 56 | 56 | 5 | 4.25 | 235.29 |
60×4 | 60 | 60 | 4 | 3.71 | 269.54 |
60×5 | 60 | 60 | 5 | 4.58 | 218.34 |
60×6 | 60 | 60 | 6 | 5.43 | 184.16 |
60×8 | 60 | 60 | 8 | 7.1 | 140.85 |
60×10 | 60 | 60 | 10 | 8.7 | 114.94 |
63×4 | 63 | 63 | 4 | 3.9 | 256.41 |
63×5 | 63 | 63 | 5 | 4.81 | 207.9 |
63×6 | 63 | 63 | 6 | 5.72 | 174.83 |
65×6 | 65 | 65 | 6 | 5.91 | 169.2 |
65×8 | 65 | 65 | 8 | 7. 73 | 129.37 |
70×4,5 | 70 | 70 | 4,5 | 4.87 | 205.34 |
70×5 | 70 | 70 | 5 | 5.38 | 185.87 |
70×6 | 70 | 70 | 6 | 6.39 | 156.49 |
70×7 | 70 | 70 | 7 | 7.39 | 135.32 |
70×8 | 70 | 70 | 8 | 8.37 | 119.47 |
70×10 | 70 | 70 | 10 | 10.29 | 97.18 |
75×5 | 75 | 75 | 5 | 5.8 | 172.41 |
75×6 | 75 | 75 | 6 | 6.89 | 145.14 |
75×7 | 75 | 75 | 7 | 7.96 | 125.63 |
75×8 | 75 | 75 | 8 | 9.02 | 110.86 |
75×9 | 75 | 75 | 9 | 10.07 | 99.3 |
80×5,5 | 80 | 80 | 5,5 | 6.78 | 147. 49 |
80×6 | 80 | 80 | 6 | 7.36 | 135.87 |
80×7 | 80 | 80 | 7 | 8.51 | 117.51 |
80×8 | 80 | 80 | 8 | 9.65 | 103.63 |
80×10 | 80 | 80 | 10 | 11.88 | 84.18 |
80×12 | 80 | 80 | 12 | 14.05 | 71.17 |
90×6 | 90 | 90 | 6 | 8.33 | 120.05 |
90×7 | 90 | 90 | 7 | 9.64 | 103.73 |
90×8 | 90 | 90 | 8 | 10.93 | 91.49 |
90×9 | 90 | 90 | 9 | 12.2 | 81.97 |
90×10 | 90 | 90 | 10 | 13.48 | 74.18 |
90×12 | 90 | 90 | 12 | 15.96 | 62.66 |
100×6,5 | 100 | 100 | 6,5 | 10.06 | 99.4 |
100×7 | 100 | 100 | 7 | 10. 79 | 92.68 |
100×8 | 100 | 100 | 8 | 12.25 | 81.63 |
100×10 | 100 | 100 | 10 | 15.1 | 66.23 |
100×12 | 100 | 100 | 12 | 17.9 | 55.87 |
100×14 | 100 | 100 | 14 | 20.63 | 48.47 |
100×15 | 100 | 100 | 15 | 21.97 | 45.52 |
100×16 | 100 | 100 | 16 | 23.3 | 42.92 |
110×7 | 110 | 110 | 7 | 11.89 | 84.1 |
110×8 | 110 | 110 | 8 | 13.5 | 74.07 |
120×8 | 120 | 120 | 8 | 14.76 | 67.75 |
120×10 | 120 | 120 | 10 | 18.24 | 54.82 |
120×12 | 120 | 120 | 12 | 21.67 | 46.15 |
120×15 | 120 | 120 | 15 | 26. 68 | 37.48 |
125×8 | 125 | 125 | 8 | 15.46 | 64.68 |
125×9 | 125 | 125 | 9 | 17.3 | 57.8 |
125×10 | 125 | 125 | 10 | 19.1 | 52.36 |
125×12 | 125 | 125 | 12 | 22.68 | 44.09 |
125×14 | 125 | 125 | 14 | 26.2 | 38.17 |
125×16 | 125 | 125 | 16 | 29.65 | 33.73 |
140×9 | 140 | 140 | 9 | 19.41 | 51.52 |
140×10 | 140 | 140 | 10 | 21.45 | 46.62 |
140×12 | 140 | 140 | 12 | 25.5 | 39.22 |
150×10 | 150 | 150 | 10 | 23.02 | 43.44 |
150×12 | 150 | 150 | 12 | 27.39 | 36.51 |
150×15 | 150 | 150 | 15 | 33. 82 | 29.57 |
150×18 | 150 | 150 | 18 | 40.11 | 24.93 |
160×10 | 160 | 160 | 10 | 24.67 | 40.54 |
160×11 | 160 | 160 | 11 | 27.02 | 37.01 |
160×12 | 160 | 160 | 12 | 28.35 | 35.27 |
160×14 | 160 | 160 | 14 | 33.97 | 29.44 |
160×16 | 160 | 160 | 16 | 38.52 | 25.96 |
160×18 | 160 | 160 | 18 | 43.01 | 23.25 |
160×20 | 160 | 160 | 20 | 47.44 | 21.08 |
180×11 | 180 | 180 | 11 | 30.47 | 32.82 |
180×12 | 180 | 180 | 12 | 33.12 | 30.19 |
180×15 | 180 | 180 | 15 | 40.96 | 24.41 |
180×18 | 180 | 180 | 18 | 48. 66 | 20.55 |
180×20 | 180 | 180 | 20 | 53.72 | 18.62 |
200×12 | 200 | 200 | 12 | 36.97 | 27.05 |
200×13 | 200 | 200 | 13 | 39.92 | 25.05 |
200×14 | 200 | 200 | 14 | 42.8 | 23.36 |
200×16 | 200 | 200 | 16 | 48.65 | 20.55 |
200×18 | 200 | 200 | 18 | 54.4 | 18.38 |
200×20 | 200 | 200 | 20 | 60.08 | 16.64 |
200×24 | 200 | 200 | 24 | 71.26 | 14.03 |
200×25 | 200 | 200 | 25 | 74.02 | 13.51 |
200×30 | 200 | 200 | 30 | 87.56 | 11.42 |
220×14 | 220 | 220 | 14 | 47.4 | 21.1 |
220×16 | 220 | 220 | 16 | 53. 83 | 18.58 |
250×16 | 250 | 250 | 16 | 61.55 | 16.25 |
250×18 | 250 | 250 | 18 | 68.86 | 14.52 |
250×20 | 250 | 250 | 20 | 76.11 | 13.14 |
250×22 | 250 | 250 | 22 | 83.31 | 12 |
250×25 | 250 | 250 | 25 | 93.97 | 10.64 |
250×28 | 250 | 250 | 28 | 104.5 | 9.57 |
250×30 | 250 | 250 | 30 | 111.44 | 8.97 |
250×35 | 250 | 250 | 35 | 128.51 | 7.78 |
Уголок неравнополочный – Таблица по ГОСТ 8510-86
Наименование уголка | Размеры, мм | Толщина стенки, мм | Вес метра, кг | Метров в тонне | |
a | b | ||||
25х16х3 | 25 | 16 | 3 | 0,91 | 1098,90 |
30х20х3 | 30 | 20 | 3 | 1,12 | 892,86 |
30х20х4 | 30 | 20 | 4 | 1,46 | 684,93 |
32х20х3 | 32 | 20 | 3 | 1,17 | 854,70 |
32х20х4 | 32 | 20 | 4 | 1,52 | 657,89 |
40х25х3 | 40 | 25 | 3 | 1,48 | 657,68 |
40х25х4 | 40 | 25 | 4 | 1,94 | 515,46 |
40х25х5 | 40 | 25 | 5 | 2,37 | 421,94 |
40х30х4 | 40 | 30 | 4 | 2,26 | 442,48 |
40х30х5 | 40 | 30 | 5 | 2,46 | 406,50 |
45х28х3 | 45 | 28 | 3 | 1,68 | 595,24 |
45х28х4 | 45 | 28 | 4 | 2,2 | 454,55 |
50х32х3 | 50 | 32 | 3 | 1,9 | 526,32 |
50х32х4 | 50 | 32 | 4 | 2,4 | 416,67 |
56х36х4 | 56 | 36 | 4 | 2,81 | 355,87 |
56х36х5 | 56 | 36 | 5 | 3,46 | 289,02 |
63х40х4 | 63 | 40 | 4 | 3,17 | 315,46 |
63х40х5 | 63 | 40 | 5 | 3,91 | 255,75 |
63х40х6 | 63 | 40 | 6 | 4,63 | 215,98 |
63х40х8 | 63 | 40 | 8 | 6,03 | 165,84 |
65х50х5 | 65 | 50 | 5 | 4,36 | 229,36 |
65х50х6 | 65 | 50 | 6 | 5,18 | 193,05 |
65х50х7 | 65 | 50 | 7 | 5,98 | 167,22 |
65х50х8 | 65 | 50 | 8 | 6,77 | 147,71 |
70х45х5 | 70 | 45 | 5 | 4,39 | 227,79 |
75х50х5 | 75 | 50 | 5 | 4,79 | 208,77 |
75х50х6 | 75 | 50 | 6 | 5,69 | 175,75 |
75х50х7 | 75 | 50 | 7 | 6,57 | 152,21 |
75х50х8 | 75 | 50 | 8 | 7,43 | 134,59 |
80х50х5 | 80 | 50 | 5 | 4,49 | 222,72 |
80х50х6 | 80 | 50 | 6 | 5,92 | 168,92 |
80х60х6 | 80 | 60 | 6 | 6,39 | 156,49 |
80х60х7 | 80 | 60 | 7 | 7,39 | 135,32 |
80х60х8 | 80 | 60 | 8 | 8,37 | 119,47 |
90х56х5. 5 | 90 | 56 | 5,5 | 6,17 | 162,07 |
90х56х6 | 90 | 56 | 6 | 6,7 | 149,25 |
90х56х8 | 90 | 56 | 8 | 8,77 | 114,03 |
100х63х6 | 100 | 63 | 6 | 7,53 | 132,80 |
100х63х7 | 100 | 63 | 7 | 8,7 | 114,94 |
100х63х8 | 100 | 63 | 8 | 9,87 | 101,32 |
100х63х10 | 100 | 63 | 10 | 12,14 | 82,37 |
100х65х7 | 100 | 65 | 7 | 8,81 | 113,51 |
100х65х8 | 100 | 65 | 8 | 9,99 | 100,10 |
100х65х10 | 100 | 65 | 10 | 12,3 | 81,30 |
110х70х6.5 | 110 | 70 | 6,5 | 8,98 | 111,35 |
110х70х8 | 110 | 70 | 8 | 10,93 | 91,49 |
125х80х7 | 125 | 80 | 7 | 11,04 | 90,58 |
125х80х8 | 125 | 80 | 8 | 12,58 | 79,49 |
125х80х10 | 125 | 80 | 10 | 15,47 | 64,64 |
125х80х12 | 125 | 80 | 12 | 18,34 | 54,53 |
140х90х8 | 140 | 90 | 8 | 14,13 | 70,77 |
140х90х10 | 140 | 90 | 10 | 17,46 | 57,27 |
160х100х9 | 160 | 100 | 9 | 17,96 | 55,68 |
160х100х10 | 160 | 100 | 10 | 19,85 | 50,38 |
160х100х12 | 160 | 100 | 12 | 23,58 | 42,41 |
160х100х14 | 160 | 100 | 14 | 27,26 | 36,68 |
180х110х10 | 180 | 110 | 10 | 22,2 | 45,05 |
180х110х12 | 180 | 110 | 12 | 26,4 | 37,88 |
200х125х11 | 200 | 125 | 11 | 27,37 | 36,54 |
200х125х12 | 200 | 125 | 12 | 29,74 | 33,62 |
200х125х14 | 200 | 125 | 14 | 34,43 | 29,04 |
200х125х16 | 200 | 125 | 16 | 39,07 | 25,60 |
Уголок стальной
Уголок стальной
Номер | Название |
ДСТУ 2251-93 ГОСТ 8509-93) |
Уголки стальные горячекатаные равнополочные. Сортамент |
ISO 657-1:1989 Е |
Уголки равнополочные. Размеры |
ДСТУ ISO 657.2-2001 |
Профили стальные горячекатаные. Часть 2. Уголки неравнополочные. Размеры |
ГОСТ 8510-86 |
Уголки стальные горячекатаные неравнополочные. Сортамент |
ДСТУ 2254-93 (ГОСТ 19771-93) |
Уголки стальные гнутые равнополочные. Сортамент |
ДСТУ 2255-93 (ГОСТ 19772-93) |
Уголки стальные гнутые неравнополочные. Сортамент |
Уголок горячекатаный равнополочный (по ДСТУ 2251-93 (ГОСТ 8509-93))
Рис.1. Уголок равнополочный по ДСТУ 2251-93 (ГОСТ 8509-93)
Условные обозначения:
A – ширина полки;
t – толщина полки;
r внутр. – радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.

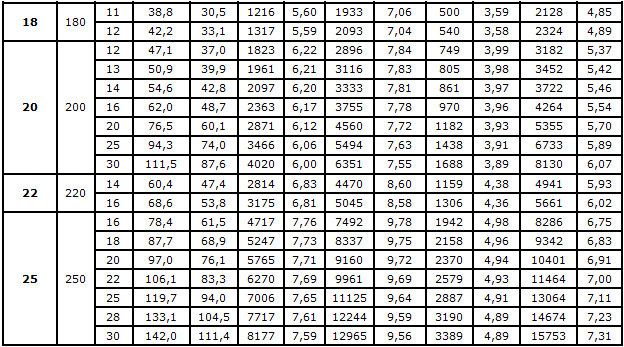

Таблица 1. Размеры и масса уголков по ДСТУ 2251-93 (ГОСТ 8509-93)
Размеры AxAxt, мм | rвнутр., мм | rвнутр., | Масса 1 м уголка, кг |
Кол-во метров в тонне |
уголок 20х20х3 |
3,5 | 1,2 | 0,8871 | 1127 |
уголок 20х20х4 |
1,146 | 872,5 | ||
уголок 25х25х3 |
1,123 | 890,8 | ||
уголок 25х25х4 |
1,460 | 684,8 | ||
уголок 25х25х5* |
1,782 | 561,2 | ||
уголок 28х28х3 |
4 | 1,3 | 1,269 | 787,8 |
уголок 30х30х3 |
4 | 1,3 | 1,364 | 733,3 |
уголок 30х30х4 |
1,780 | 561,9 | ||
уголок 30х30х5* |
2,180 | 458,7 | ||
уголок 32х32х3 |
4,5 | 1,5 | 1,463 | 683,5 |
уголок 32х32х4 |
1,911 | 523,4 | ||
уголок 35х35х3 |
1,604 | 623,3 | ||
уголок 35х35х4 |
2,099 | 476,4 | ||
уголок 35х35х5 |
2,578 | 387,9 | ||
уголок 40х40х3 |
5 | 1,7 | 1,846 | 541,8 |
уголок 40х40х4 |
2,419 | 413,4 | ||
уголок 40х40х5 |
2,976 | 336,0 | ||
уголок 40х40х6* |
3,518 | 284,3 | ||
уголок 45х45х3 |
2,081 | 480,5 | ||
уголок 45х45х4 |
2,733 | 365,9 | ||
уголок 45х45х5 |
3,369 | 296,9 | ||
уголок 45х45х6* |
3,989 | 250,7 | ||
уголок 50х50х3 |
5,5 | 1,8 | 2,324 | 430,2 |
уголок 50х50х4 |
3,054 | 327,4 | ||
уголок 50х50х5 |
3,769 | 265,3 | ||
уголок 50х50х6 |
4,467 | 223,8 | ||
уголок 50х50х7* |
5,150 | 194,2 | ||
уголок 50х50х8* |
5,818 | 171,9 | ||
уголок 56х56х4 |
6 | 2 | 3,438 | 290,8 |
уголок 56х56х5 |
4,247 | 235,5 | ||
уголок 56х56х6** |
5,040 | 198,4 | ||
уголок 60х60х4 |
7 | 2,3 | 3,707 | 269,8 |
уголок 60х60х5 |
4,578 | 218,4 | ||
уголок 60х60х6 |
5,434 | 184,0 | ||
уголок 60х60х8 |
7,098 | 140,9 | ||
уголок 60х60х10 |
8,700 | 114,9 | ||
уголок 63х63х4 |
3,896 | 256,7 | ||
уголок 63х63х5 |
4,814 | 207,7 | ||
уголок 63х63х6 |
5,717 | 174,9 | ||
уголок 70х70х4,5 |
8 | 2,7 | 4,870 | 205,3 |
уголок 70х70х5 |
5,382 | 185,8 | ||
уголок 70х70х6 |
6,395 | 156,4 | ||
уголок 70х70х7 |
7,392 | 135,3 | ||
уголок 70х70х8 |
8,373 | 119,4 | ||
уголок 70х70х10* |
10,29 | 97,20 | ||
уголок 75х75х5 |
9 | 3 | 5,797 | 172,5 |
уголок 75х75х6 |
6,889 | 145,2 | ||
уголок 75х75х7 |
7,964 | 125,6 | ||
уголок 75х75х8 |
9,024 | 110,8 | ||
уголок 75х75х9 |
10,07 | 99,3 | ||
уголок 80х80х5,5 |
6,777 | 147,6 | ||
уголок 80х80х6 |
7,360 | 135,9 | ||
уголок 80х80х7 |
8,513 | 117,5 | ||
уголок 80х80х8 |
9,652 | 103,6 | ||
уголок 80х80х10* |
11,88 | 84,2 | ||
уголок 80х80х12* |
14,05 | 71,2 | ||
уголок 90х90х6 |
10 | 3,3 | 8,327 | 120,1 |
уголок 90х90х7 |
9,638 | 103,8 | ||
уголок 90х90х8 |
10,93 | 91,46 | ||
уголок 90х90х9 |
12,21 | 81,88 | ||
уголок 90х90х10* |
13,48 | 74,20 | ||
уголок 90х90х12* |
15,96 | 62,67 | ||
уголок 100х100х6,5 |
12 | 4 | 10,06 | 99,38 |
уголок 100х100х7 |
10,79 | 92,64 | ||
уголок 100х100х8 |
12,25 | 81,66 | ||
уголок 100х100х10 |
15,10 | 66,21 | ||
уголок 100х100х12 |
17,90 | 55,87 | ||
уголок 100х100х14 |
20,63 | 48,47 | ||
уголок 100х100х15 |
21,97 | 45,51 | ||
уголок 100х100х16 |
23,30 | 42,92 | ||
уголок 110х110х7 |
11,89 | 84,08 | ||
уголок 110х110х8 |
13,50 | 74,06 | ||
уголок 120х120х8 |
4,6 | 14,74 | 67,84 | |
уголок 120х120х10 |
18,23 | 54,87 | ||
уголок 120х120х12 |
21,65 | 46,19 | ||
уголок 120х120х15 |
26,67 | 37,50 | ||
уголок 125х125х8 |
14 | 4,6 | 15,46 | 64,70 |
уголок 125х125х9 |
17,29 | 57,85 | ||
уголок 125х125х10 |
19,10 | 52,36 | ||
уголок 125х125х12 |
22,68 | 44,09 | ||
уголок 125х125х14 |
26,20 | 38,17 | ||
уголок 125х125х16 |
29,65 | 33,73 | ||
уголок 140х140х9 |
19,41 | 51,53 | ||
уголок 140х140х10 |
21,45 | 46,61 | ||
уголок 140х140х12 |
25,50 | 39,21 | ||
уголок 150х150х10 |
23,02 | 43,43 | ||
уголок 150х150х12 |
27,39 | 36,51 | ||
уголок 150х150х15 |
33,82 | 29,57 | ||
уголок 150х150х18 |
40,11 | 24,93 | ||
уголок 160х160х10 |
16 | 5,3 | 24,67 | 40,53 |
уголок 160х160х11 |
27,02 | 37,01 | ||
уголок 160х160х12 |
29,35 | 34,07 | ||
уголок 160х160х14 |
33,97 | 29,44 | ||
уголок 160х160х16 |
38,52 | 25,96 | ||
уголок 160х160х18 |
43,01 | 23,25 | ||
уголок 160х160х20 |
47,44 | 21,08 | ||
уголок 180х180х11 |
30,47 | 32,82 | ||
уголок 180х180х12 |
33,12 | 30,19 | ||
уголок 180х180х15* |
40,96 | 24,41 | ||
уголок 180х180х18* |
16 | 5,3 | 48,66 | 20,55 |
уголок 180х180х20* |
53,72 | 18,62 | ||
уголок 200х200х12 |
18 | 6 | 36,97 | 27,05 |
уголок 200х200х13 |
39,92 | 25,05 | ||
уголок 200х200х14 |
42,85 | 23,34 | ||
уголок 200х200х16 |
48,65 | 20,55 | ||
уголок 200х200х18* |
54,40 | 18,38 | ||
уголок 200х200х20 |
60,08 | 16,64 | ||
уголок 200х200х24* |
71,26 | 14,03 | ||
уголок 200х200х25 |
74,02 | 13,51 | ||
уголок 200х200х30 |
87,56 | 11,42 | ||
уголок 220х220х14 |
21 | 7 | 47,40 | 21,10 |
уголок 220х220х16 |
53,83 | 18,58 | ||
уголок 250х250х16 |
24 | 8 | 61,55 | 16,25 |
уголок 250х250х18 |
68,86 | 14,52 | ||
уголок 250х250х20 |
76,11 | 13,14 | ||
уголок 250х250х22 |
83,31 | 12,00 | ||
уголок 250х250х25 |
93,97 | 10,64 | ||
уголок 250х250х28 |
104,50 | 9,57 | ||
уголок 250х250х30 |
111,44 | 8,97 |
Примечание:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
* – размеры, исключенные из последней редакции стандарта.
** – нестандартный размер.
Уголок неравнополочный (по ГОСТ 8510-86)
Рис.2. Уголок неравнополочный по ГОСТ 8510-86
Условные обозначения:
А – ширина большей полки;
B – ширина меньшей полки;
t – толщина полки;
r внутр. – радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.

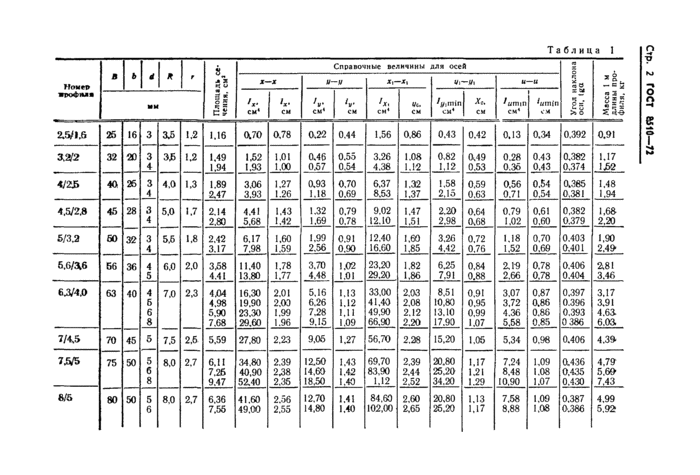

Таблица 2. Размеры и масса уголков по ГОСТ 8510-86
Номер уголка | A, мм | B, мм | t, мм | rвнутр., мм | rвнешн., мм | Масса 1 м уголка, кг | Количество метров в 1 т |
2,5/1,6 | 25 | 16 | 3 | 3,5 | 1,2 | 0,9107 | 1098 |
3/2* | 30 | 20 | 3 | 3,5 | 1,2 | 1,123 | 890,8 |
30 | 20 | 4 | 3,5 | 1,2 | 1,460 | 684,8 | |
3,2/2 | 32 | 20 | 3 | 3,5 | 1,2 | 1,170 | 854,9 |
32 | 20 | 4 | 3,5 | 1,2 | 1,523 | 656,6 | |
4/2,5 | 40 | 25 | 3 | 4 | 1,3 | 1,481 | 675,1 |
40 | 25 | 4 | 4 | 1,3 | 1,937 | 516,4 | |
40 | 25 | 5 | 4 | 1,3 | 2,376 | 420,8 | |
4/3* | 40 | 30 | 4 | 4 | 1,3 | 2,094 | 477,6 |
40 | 30 | 5 | 4 | 1,3 | 2,573 | 388,7 | |
4,5/2,8 | 45 | 28 | 3 | 5 | 1,7 | 1,681 | 594,9 |
45 | 28 | 4 | 5 | 1,7 | 2,199 | 454,8 | |
5/3,2 | 50 | 32 | 3 | 5,5 | 1,8 | 1,900 | 526,2 |
50 | 32 | 4 | 5,5 | 1,8 | 2,489 | 401,7 | |
5,6/3,6 | 56 | 36 | 4 | 6 | 2 | 2,810 | 355,8 |
56 | 36 | 5 | 6 | 2 | 3,462 | 288,9 | |
6,3/4,0 | 63 | 40 | 4 | 7 | 2,3 | 3,173 | 315,1 |
63 | 40 | 5 | 7 | 2,3 | 3,911 | 255,7 | |
63 | 40 | 6 | 7 | 2,3 | 4,633 | 215,8 | |
63 | 40 | 8 | 7 | 2,3 | 6,031 | 165,8 | |
6,5/5* | 65 | 50 | 5 | 6 | 2 | 4,365 | 229,1 |
65 | 50 | 6 | 6 | 2 | 5,181 | 193,0 | |
65 | 50 | 7 | 6 | 2 | 5,982 | 167,2 | |
65 | 50 | 8 | 6 | 2 | 6,767 | 147,8 | |
7/4,5 | 70 | 45 | 5 | 7,5 | 2,5 | 4,391 | 227,7 |
7,5/5 | 75 | 50 | 5 | 8 | 2,7 | 4,793 | 208,6 |
75 | 50 | 6 | 8 | 2,7 | 5,688 | 175,8 | |
75 | 50 | 7 | 8 | 2,7 | 6,567 | 152,3 | |
75 | 50 | 8 | 8 | 2,7 | 7,431 | 134,6 | |
8/5 | 80 | 50 | 5 | 8 | 2,7 | 4,990 | 200,4 |
80 | 50 | 6 | 8 | 2,7 | 5,924 | 168,8 | |
8/6 | 80 | 60 | 6 | 8 | 2,7 | 6,395 | 156,4 |
80 | 60 | 7 | 8 | 2,7 | 7,392 | 135,3 | |
80 | 60 | 8 | 8 | 2,7 | 8,373 | 119,4 | |
9/5,6 | 90 | 56 | 5,5 | 9 | 3 | 6,172 | 162,0 |
90 | 56 | 6 | 9 | 3 | 6,700 | 149,3 | |
90 | 56 | 8 | 9 | 3 | 8,773 | 114,0 | |
10/6,3 | 100 | 63 | 6 | 10 | 3,3 | 7,526 | 132,9 |
100 | 63 | 7 | 10 | 3,3 | 8,704 | 114,9 | |
100 | 63 | 8 | 10 | 3,3 | 9,866 | 101,4 | |
100 | 63 | 10 | 10 | 3,3 | 12,14 | 82,36 | |
10/6,5* | 100 | 65 | 7 | 10 | 3,3 | 8,814 | 113,5 |
100 | 65 | 8 | 10 | 3,3 | 9,991 | 100,1 | |
100 | 65 | 10 | 10 | 3,3 | 12,30 | 81,31 | |
11/7 | 110 | 70 | 6,5 | 10 | 3,3 | 8,985 | 111,3 |
110 | 70 | 8 | 10 | 3,3 | 10,93 | 91,46 | |
12,5/8 | 125 | 80 | 7 | 11 | 3,7 | 11,04 | 90,60 |
125 | 80 | 8 | 11 | 3,7 | 12,53 | 79,81 | |
125 | 80 | 10 | 11 | 3,7 | 15,47 | 64,66 | |
125 | 80 | 12 | 11 | 3,7 | 18,34 | 54,53 | |
14/9 | 140 | 90 | 8 | 12 | 4 | 14,13 | 70,77 |
140 | 90 | 10 | 12 | 4 | 17,46 | 57,28 | |
16/10 | 160 | 100 | 9 | 13 | 4,3 | 17,96 | 55,69 |
160 | 100 | 10 | 13 | 4,3 | 19,85 | 50,38 | |
160 | 100 | 12 | 13 | 4,3 | 23,58 | 42,40 | |
160 | 100 | 14 | 13 | 4,3 | 27,26 | 36,69 | |
18/11 | 180 | 110 | 10 | 14 | 4,7 | 22,24 | 44,97 |
180 | 110 | 12 | 14 | 4,7 | 26,44 | 37,82 | |
20/12,5 | 200 | 125 | 11 | 14 | 4,7 | 27,37 | 36,54 |
200 | 125 | 12 | 14 | 4,7 | 29,74 | 33,62 | |
200 | 125 | 14 | 14 | 4,7 | 34,43 | 29,04 | |
200 | 125 | 16 | 14 | 4,7 | 39,07 | 25,60 |
Примечание:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
* – уголки изготавливают по требованию потребителя.
Уголок равнополочный по ISO 657.1-1989 Е
Рис.3. Уголок равнополочный по ISO 657.1-1989 Е
Условные обозначения:
A – ширина полки;
t – толщина полки;
r внутр. – радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.
Таблица 3. Размеры и масса уголков по ISO 657.1-1989 Е
Размеры AxAxt, мм | rвнутр., мм | Масса 1м уголка, кг |
Количество метров в 1 т |
уголок 20х20х3 |
3,5 | 0,8817 | 1134 |
уголок 25х25х3 |
3,5 | 1,117 | 895,1 |
уголок 25х25х4 |
3,5 | 1,455 | 687,4 |
уголок 30х30х3 |
5 | 1,363 | 733,5 |
уголок 30х30х4 |
5 | 1,779 | 562,0 |
уголок 35х35х4 |
5 | 2,093 | 477,7 |
уголок 35х35х5 |
5 | 2,572 | 388,8 |
уголок 40х40х3 |
6 | 1,844 | 542,4 |
уголок 40х40х4 |
6 | 2,417 | 413,8 |
уголок 40х40х5 |
6 | 2,974 | 336,2 |
уголок 45х45х4 |
7 | 2,742 | 364,7 |
уголок 45х45х5 |
7 | 3,378 | 296,1 |
уголок 50х50х4 |
7 | 3,056 | 327,3 |
уголок 50х50х5 |
7 | 3,770 | 265,3 |
уголок 50х50х6 |
7 | 4,469 | 223,8 |
уголок 60х60х5 |
8 | 4,568 | 218,9 |
уголок 60х60х6 |
8 | 5,423 | 184,4 |
уголок 60х60х8 |
8 | 7,088 | 141,1 |
уголок 65х65х6 |
9 | 5,909 | 169,2 |
уголок 65х65х8 |
9 | 7,730 | 129,4 |
уголок 70х70х6 |
9 | 6,380 | 156,7 |
уголок 70х70х7 |
9 | 7,377 | 135,6 |
уголок 75х75х6 |
9 | 6,851 | 146,0 |
уголок 75х75х8 |
9 | 8,986 | 111,3 |
уголок 80х80х6 |
10 | 7,338 | 136,3 |
уголок 80х80х8 |
10 | 9,630 | 103,8 |
уголок 80х80х10 |
10 | 11,86 | 84,32 |
уголок 90х90х7 |
11 | 9,608 | 104,1 |
уголок 90х90х8 |
11 | 10,90 | 91,71 |
уголок 90х90х9 |
11 | 12,18 | 82,08 |
уголок 90х90х10 |
11 | 13,45 | 74,37 |
уголок 100х100х8 |
12 | 12,18 | 82,11 |
уголок 100х100х10 |
12 | 15,04 | 66,51 |
уголок 100х100х12 |
12 | 17,83 | 56,08 |
уголок 120х120х8 |
13 | 14,71 | 67,97 |
уголок 120х120х10 |
13 | 18,20 | 54,95 |
уголок 120х120х12 |
13 | 21,62 | 46,25 |
уголок 125х125х8 |
13 | 15,34 | 65,19 |
уголок 125х125х10 |
13 | 18,98 | 52,68 |
уголок 125х125х12 |
13 | 22,56 | 44,32 |
уголок 150х150х10 |
16 | 22,98 | 43,51 |
уголок 150х150х12 |
16 | 27,35 | 36,57 |
уголок 150х150х15 |
16 | 33,77 | 29,61 |
уголок 180х180х15 |
18 | 40,90 | 24,45 |
уголок 180х180х18 |
18 | 48,60 | 20,58 |
уголок 200х200х16 |
18 | 48,50 | 20,62 |
уголок 200х200х20 |
18 | 59,93 | 16,69 |
уголок 200х200х24 |
18 | 71,11 | 14,06 |
уголок 250х250х28 |
18 | 104,0 | 9,614 |
уголок 250х250х35 |
18 | 128,0 | 7,811 |
Примечание:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
Уголок неравнополочный (по ДСТУ ISO 657.2-2001)
Рис.4. Уголок неравнополочный по ДСТУ ISO 657.2-2001
Условные обозначения:
А – ширина большей полки;
B – ширина меньшей полки;
t – толщина полки;
r внутр. – радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.
Таблица 4. Размеры и масса неравнополочных уголков по ДСТУ ISO 657.2-2001
Обозначение | Размеры |
|
|
Масса 1 м уголка кг | Количество метров в 1 т | |
A | B | t | rвнутр. | |||
уголок 30х20х3 | 30 | 20 | 3 | 4 | 1,120 | 892,6 |
уголок 30х20х4 | 30 | 20 | 4 | 4 | 1,458 | 685,9 |
уголок 40х20х4 | 40 | 20 | 4 | 4 | 1,772 | 564,4 |
уголок 40х25х4 | 40 | 25 | 4 | 4 | 1,929 | 518,4 |
уголок 45х30х5 | 45 | 30 | 5 | 4 | 2,761 | 362,2 |
уголок 50х30х4 | 50 | 30 | 4 | 4 | 2,400 | 416,7 |
уголок 50х30х5 | 50 | 30 | 5 | 5 | 2,965 | 337,3 |
уголок 50х40х5 | 50 | 40 | 5 | 5 | 3,357 | 297,9 |
уголок 60х30х5 | 50 | 40 | 5 | 5 | 3,357 | 297,9 |
уголок 60х30х5 | 60 | 30 | 5 | 5 | 3,357 | 297,9 |
уголок 60х30х6 | 60 | 30 | 6 | 5 | 3,977 | 251,4 |
уголок 60х40х5 | 60 | 40 | 5 | 6 | 3,759 | 266,0 |
уголок 60х40х6 | 60 | 40 | 6 | 6 | 4,458 | 224,3 |
уголок 60х50х6 | 60 | 50 | 6 | 6 | 4,929 | 202,9 |
уголок 60х50х8 | 60 | 50 | 8 | 6 | 6,436 | 155,4 |
уголок 65х50х5 | 65 | 50 | 5 | 6 | 4,348 | 230,0 |
уголок 65х50х6 | 65 | 50 | 6 | 6 | 5,164 | 193,6 |
уголок 65х50х8 | 65 | 50 | 8 | 6 | 6,750 | 148,1 |
уголок 70х50х6 | 70 | 50 | 6 | 6 | 5,400 | 185,2 |
уголок 70х50х7 | 70 | 50 | 7 | 7 | 6,251 | 160,0 |
уголок 75х50х6 | 75 | 50 | 6 | 7 | 5,646 | 177,1 |
уголок 75х50х8 | 75 | 50 | 8 | 7 | 7,389 | 135,3 |
уголок 80х40х6 | 80 | 40 | 6 | 7 | 5,411 | 184,8 |
уголок 80х40х8 | 80 | 40 | 8 | 7 | 7,075 | 141,3 |
уголок 80х60х6 | 80 | 60 | 6 | 8 | 6,365 | 157,1 |
уголок 80х60х7 | 80 | 60 | 7 | 8 | 7,362 | 135,8 |
уголок 80х60х8 | 80 | 60 | 8 | 8 | 8,344 | 119,9 |
уголок 90х60х8 | 90 | 60 | 8 | 8 | 8,972 | 111,5 |
уголок 90х65х6 | 90 | 65 | 6 | 8 | 7,072 | 141,4 |
уголок 90х65х8 | 90 | 65 | 8 | 8 | 9,286 | 107,7 |
уголок 90х75х8 | 90 | 75 | 8 | 8 | 9,914 | 100,9 |
уголок 90х75х10 | 90 | 75 | 10 | 8 | 12,22 | 81,82 |
уголок 90х75х13 | 90 | 75 | 13 | 8 | 15,57 | 64,24 |
уголок 100х50х6 | 100 | 50 | 6 | 8 | 6,836 | 146,3 |
уголок 100х50х8 | 100 | 50 | 8 | 8 | 8,972 | 111,5 |
уголок 100х50х10 | 100 | 50 | 10 | 8 | 11,04 | 90,55 |
уголок 100х65х7 | 100 | 65 | 7 | 10 | 8,766 | 114,1 |
уголок 100х65х8 | 100 | 65 | 8 | 10 | 9,944 | 100,6 |
уголок 100х65х10 | 100 | 65 | 10 | 10 | 12,25 | 81,62 |
уголок 100х75х8 | 100 | 75 | 8 | 10 | 10,57 | 94,59 |
уголок 100х75х10 | 100 | 75 | 10 | 10 | 13,04 | 76,71 |
уголок 100х75х12 | 100 | 75 | 12 | 10 | 15,44 | 64,77 |
уголок 100х90х10 | 100 | 90 | 10 | 10 | 14,21 | 70,35 |
уголок 100х90х13 | 100 | 90 | 13 | 10 | 18,15 | 55,11 |
уголок 120х80х8 | 120 | 80 | 8 | 11 | 12,16 | 82,24 |
уголок 120х80х10 | 120 | 80 | 10 | 11 | 15,02 | 66,59 |
уголок 120х80х12 | 120 | 80 | 12 | 11 | 17,81 | 56,14 |
уголок 125х75х8 | 125 | 75 | 8 | 11 | 12,16 | 82,24 |
уголок 125х75х10 | 125 | 75 | 10 | 11 | 15,02 | 66,59 |
уголок 125х75х12 | 125 | 75 | 12 | 11 | 17,81 | 56,14 |
уголок 125х90х10 | 125 | 90 | 10 | 11 | 16,19 | 61,75 |
уголок 125х90х13 | 125 | 90 | 13 | 11 | 20,72 | 48,27 |
уголок 135х65х8 | 135 | 65 | 8 | 11 | 12,16 | 82,24 |
уголок 135х65х10 | 135 | 65 | 10 | 11 | 15,02 | 66,59 |
уголок 150х75х9 | 150 | 75 | 9 | 12 | 15,38 | 65,01 |
уголок 150х75х10 | 150 | 75 | 10 | 12 | 17,00 | 58,83 |
уголок 150х75х12 | 150 | 75 | 12 | 12 | 20,19 | 49,54 |
уголок 150х75х15 | 150 | 75 | 15 | 12 | 24,85 | 40,24 |
уголок 150х90х10 | 150 | 90 | 10 | 12 | 18,18 | 55,02 |
уголок 150х90х12 | 150 | 90 | 12 | 12 | 21,60 | 46,30 |
уголок 150х90х15 | 150 | 90 | 15 | 12 | 26,62 | 37,57 |
уголок 150х100х10 | 150 | 100 | 10 | 12 | 18,96 | 52,74 |
уголок 150х100х12 | 150 | 100 | 12 | 12 | 22,54 | 44,36 |
уголок 150х100х16 | 150 | 100 | 16 | 12 | 29,51 | 33,88 |
уголок 180х90х10 | 180 | 90 | 10 | 12 | 20,53 | 48,71 |
уголок 200х100х10 | 200 | 100 | 10 | 15 | 22,95 | 43,56 |
уголок 200х100х12 | 200 | 100 | 12 | 15 | 27,32 | 36,60 |
уголок 200х100х14 | 200 | 100 | 14 | 15 | 31,62 | 31,62 |
уголок 200х100х16 | 200 | 100 | 16 | 15 | 35,86 | 27,89 |
уголок 200х150х12 | 200 | 150 | 12 | 15 | 32,03 | 31,22 |
уголок 200х150х15 | 200 | 150 | 15 | 15 | 39,64 | 25,23 |
уголок 200х150х20 | 200 | 150 | 20 | 15 | 52,00 | 19,23 |
уголок 200х150х25 | 200 | 150 | 25 | 15 | 63,97 | 15,63 |
Примечание:
Масса 1 м уголка вычислена по номинальным размерам при условии, что радиус внешнего закругления полок равняется половине радиуса внутреннего закругления и при плотности материала 7850 кг/м3. Рассчитанная величина является справочной.
Уголок гнутый равнополочный. ДСТУ 2254-93
(ГОСТ 19771-93)
Рис.5. Уголок гнутый равнополочный по ГОСТ 19771-93
Условные обозначения:
b – ширина полки;
S – толщина полки;
R – радиус кривизны.
Таблица 5. Размеры и масса уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2
b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
36 | 3 | 4 | 1,569 | 637,2 |
40 | 2,5 | 3 | 1,485 | 673,3 |
40 | 3 | 4 | 1,758 | 568,9 |
50 | 3 | 4 | 2,229 | 448,7 |
50 | 4 | 6 | 2,907 | 344,0 |
60 | 3 | 4 | 2,700 | 370,4 |
60 | 4 | 6 | 3,535 | 282,9 |
70 | 4 | 6 | 4,163 | 240,2 |
80 | 3 | 4 | 3,642 | 274,6 |
80 | 4 | 6 | 4,791 | 208,7 |
80 | 5 | 7 | 5,924 | 168,8 |
80 | 6 | 9 | 7,011 | 142,6 |
80 | 7 | 9 | 8,113 | 123,3 |
100 | 4 | 6 | 6,047 | 165,4 |
100 | 5 | 7 | 7,494 | 133,4 |
100 | 6 | 9 | 8,895 | 112,4 |
100 | 7 | 9 | 10,31 | 96,99 |
120 | 5 | 7 | 9,064 | 110,3 |
120 | 6 | 9 | 10,78 | 92,77 |
Таблица 6. Размеры и масса уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 и низколегированной
b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
55 | 3 | 7 | 2,434 | 410,9 |
60 | 3 | 7 | 2,669 | 374,6 |
70 | 4 | 10 | 4,109 | 243,4 |
80 | 4 | 10 | 4,737 | 211,1 |
80 | 5 | 10 | 5,873 | 170,3 |
100 | 4 | 10 | 5,993 | 166,9 |
100 | 5 | 10 | 7,443 | 134,4 |
100 | 6 | 14 | 8,794 | 113,7 |
120 | 5 | 10 | 9,013 | 110,9 |
160 | 4 | 10 | 9,761 | 102,5 |
Примечание к таблицам 5 и 6:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной
Уголки гнутые неравнополочные. ДСТУ 2255-93
(ГОСТ 19772-93)
Рис.6. Уголок гнутый неравнополочный по ГОСТ 19772-93
Условные обозначения:
B – ширина большей полки;
b – ширина меньшей полки;
S – толщина полки;
R – радиус кривизны.
Таблица 7. Размеры и масса уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2
В, мм | b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
32 | 25 | 2 | 3 | 0,8365 | 1195 |
32 | 25 | 2,5 | 3 | 1,034 | 967,3 |
50 | 35 | 3,2 | 5 | 1,984 | 504,1 |
60 | 40 | 3 | 4 | 2,229 | 448,7 |
70 | 50 | 4 | 6 | 3,535 | 282,9 |
80 | 63 | 4 | 6 | 4,257 | 234,9 |
85 | 35 | 4 | 6 | 3,535 | 282,9 |
90 | 70 | 4 | 6 | 4,791 | 208,7 |
100 | 65 | 4 | 6 | 4,948 | 202,1 |
105 | 100 | 3 | 4 | 4,702 | 212,7 |
115 | 65 | 5 | 7 | 6,709 | 149,1 |
120 | 100 | 8 | 12 | 12,88 | 77,63 |
180 | 140 | 6 | 9 | 14,55 | 68,74 |
Таблица 8. Размеры и масса уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 и низколегированной
В, мм | b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
40 | 25 | 2,5 | 6 | 1,165 | 858,0 |
70 | 50 | 4 | 10 | 3,481 | 287,3 |
85 | 67 | 4 | 10 | 4,485 | 222,9 |
90 | 70 | 4 | 10 | 4,737 | 211,1 |
110 | 90 | 5 | 10 | 7,443 | 134,4 |
115 | 65 | 5 | 10 | 6,658 | 150,2 |
147 | 125 | 8 | 20 | 15,93 | 62,77 |
152 | 100 | 5,5 | 12 | 10,37 | 96,44 |
155 | 100 | 6 | 14 | 11,38 | 87,84 |
Примечание к таблицам 7 и 8:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной
12
Вес уголка.
Таблица расчета п.м.Металл0425
Быстрый расчет массы равнополочных и неравнополочных уголков. Размеры можно задать вручную или выбрать из справочников ГОСТ. Формулы для расчета.
Вес 1 метра стального уголка 60х60х4 составляет – 3,53 кг
Введите необходимое вам кол-во тонн, метров или штук. Выберете марку стали (сплава).
Другие виды металлопроката их цены представлены в следующих разделах:
Сортовой и Листовой, Поковка 130х190х210
,
Титан, прутки титановые 5
,
Бронза, втулка бронзовая 150
,
Трубопроводная арматура и фитинги, Задвижка с обрезин. клином 150
,
Метизы, сетка, канаты. ограждения, Саморез по дереву 12х400
.
Источник: http://metal100.ru/weight/Ugolok/%D1%83%D0%B3%D0%BE%D0%BB%D0%BE%D0%BA_%D0%A0%D0%9F/60%D1%8560%D1%854
Как рассчитать вес уголка по его размерам?
Формула для расчета одного погонного метра металлического уголка:
P = ((A + B – t) × t + (1 – π4) × (rвнутр. 2 – 2 × rвнеш.2)) × ρ
А – ширина большей полки, мм;
B – ширина меньшей полки, мм;
t – толщина полки, мм;
rвнутр. – радиус внутреннего закругления, мм;
rвнеш. – радиус внешнего закругления, мм;
ρ – плотность металла;
Для упрощения расчетов внешним и внутренним радиусами можно пренебречь, тогда формула примет вид:
P = ((A + B – t) × t + (1 – π4)) × ρ
Источник: http://calcus.ru/kalkulyator-metalla/ves-ugolka
Вес метра уголка.
Углеродистая сталь (7850 кг/м³)
Уголок 10x10x1.5 (10×1.5) вес за 1 метр.
(Rвнеш = 1, Rвнут = 2 мм.)
Вес уголка 10x10x1.5 одного метра = 0.2212 кг.
В тонне 4520.53 метров уголка 10x10x1.5
Уголок 15x15x2 (15×2) вес за 1 метр.
(Rвнеш = 1, Rвнут = 2 мм.)
Вес уголка 15x15x2 одного метра = 0.443 кг.
В тонне 2257.46 метров уголка 15x15x2
Уголок 19x19x2 (19×2) вес за 1 метр.
(Rвнеш = 1.2, Rвнут = 3 мм. )
Вес уголка 19x19x2 одного метра = 0.5755 кг.
В тонне 1737.53 метров уголка 19x19x2
Уголок 20x20x2 (20×2) вес за 1 метр.
(Rвнеш = 1.2, Rвнут = 3.5 мм.)
Вес уголка 20x20x2 одного метра = 0.6124 кг.
В тонне 1632.88 метров уголка 20x20x2
Уголок 20x20x1.5 (20×1.5) вес за 1 метр.
(Rвнеш = 1.2, Rвнут = 3.5 мм.)
Вес уголка 20x20x1.5 одного метра = 0.4692 кг.
В тонне 2131.51 метров уголка 20x20x1.5
Уголок 20x20x3 (20×3) вес за 1 метр.
(Rвнеш = 1.2, Rвнут = 3.5 мм.)
Вес уголка 20x20x3 одного метра = 0.8872 кг.
В тонне 1127.19 метров уголка 20x20x3
Уголок 20x20x4 (20×4) вес за 1 метр.
(Rвнеш = 1.2, Rвнут = 3.5 мм.)
Вес уголка 20x20x4 одного метра = 1.1462 кг.
В тонне 872.44 метров уголка 20x20x4
Уголок 25x25x2 (25×2) вес за 1 метр.
(Rвнеш = 1.2, Rвнут = 3.5 мм.)
Вес уголка 25x25x2 одного метра = 0.7694 кг.
В тонне 1299.69 метров уголка 25x25x2
Уголок 25x25x3 (25×3) вес за 1 метр.
(Rвнеш = 1.2, Rвнут = 3.5 мм.)
Вес уголка 25x25x3 одного метра = 1.1227 кг.
В тонне 890.74 метров уголка 25x25x3
Уголок 25x25x4 (25×4) вес за 1 метр.
(Rвнеш = 1.2, Rвнут = 3.5 мм.)
Вес уголка 25x25x4 одного метра = 1.4602 кг.
В тонне 684.83 метров уголка 25x25x4
Источник: http://nonano.ru/ves-ugolka
Шаг первый
В ниспадающем поле меню выберите интересующую ширину полки уголка (в мм):
Ширина х Высота уголка, мм:
Источник: http://gazoblock-ek.ru/metalloprokat/stalnoj-ugolok/ves-ugolka-tablica-rascheta-p-m/
Популярные размеры в России
- 50х5
- 40х4
- 75х5
- 50х4
- 63х5
Источник: http://metcalc.ru/calc-metalloprokat/ugolok/
Способы оплаты
- Безналичная оплата на расчетный счет предприятия
- Наличными при получении груза на Вашем объекте
Источник: http://metallobazaspb.ru/ugolok/ugolok-stalnoj-60x60x4-mm/
Варианты доставки
- Нашим транспортом: шаланды, бортовые машины с манипулятором, газели, газоны.
- Самовывоз с нашей металлобазы по адресу: Санкт-Петербург, дорога на Металлострой, 9Б
Источник: http://metallobazaspb.ru/ugolok/ugolok-stalnoj-60x60x4-mm/
Калькулятор обоев онлайн.
Онлайн калькулятор для расчета количества обоев с учетом окна. Рассчитать количество обоев. Калькулятор обоев по площади.
Источник: http://xn--80ahyhwag.xn--p1ai/calculator/ves_ugolka.php
Рейтинг
( 1 оценка, среднее 5 из 5 )
Комментарии0 Поделиться:Загрузка …
Search for:
Regency 24 “x 24” 16 калибра из нержавеющей стали угловой рабочая таблица
Работа с
Ask
Смешивание и сочетание скидок
Скидки с количествами
Купить 5 или более
$ 369. 99/Каждый
Дисконтированные поставки с плюсом
$ 369,99/каждая
.
Купить 1 – 4 | 409,99 $/шт. |
---|
Сообщите мне, когда этот товар снова появится на складе
Вы получите электронное письмо только тогда, когда товар станет доступен. Мы не будем добавлять вас в наш список адресов электронной почты или делиться вашими данными.
Возврат до 12,30 долларов США (1230 баллов) с помощью кредитной карты Visa® Webstaurant Rewards
Другие доступные размеры:
- 24″ x 24″
- 30″ x 30″
- Включает нижнюю полку для удобного хранения тарелок, столовых приборов и мисок
- Устанавливается в угол для максимального увеличения пространства
- 4-дюймовая задняя панель с двух сторон устройства
- Идеально подходит для приготовления пищи
- Система размещения роликов из нержавеющей стали Regency
26,49 долл. США/каждый
плюс
4/комплект
$84.49/Set
plus
- Regency Adjustable Flanged Foot
$17.49/Each
plus
- 6 верхняя часть из нержавеющей стали; 18 калибр, нижняя полка из нержавеющей стали типа 430
Код UPC:400015148450
Доставка:Обычно отправляется в течение 1 рабочего дня. (AMR A142)
5,29 долл. США/каждый
плюс
Specs | |
---|---|
Quantity | 1/Each |
Length | 32 Inches |
Ширина | 31 дюйма |
Глубина | 24 дюйма |
Высота | 38 дюймов |
Backsplash Site | |
. 0023 | 4 Inches |
Work Surface Height | 34 Inches |
Backsplash | With Backsplash |
Base Style | Undershelf |
Configuration | Corner |
Features | NSF Listed С нижней полкой |
Калибр | 16 Калибр |
Конструкция ножек | Нержавеющая сталь |
Количество ног | 4 |
Размер | 24 “x 24” |
Стальная стальная | |
Материал столешницы | Нержавеющая сталь |
Тип | Угловые рабочие столы |
Конструкция нижней полки | Нержавеющая сталь |
Применение | Стандартное исполнение |
- Можно ли ставить оборудование на рабочий стол?
- Небольшие бытовые приборы, такие как блендеры или консервные ножи, вполне подойдут. Для максимальной устойчивости мы рекомендуем ограничить размещение тяжелых предметов на рабочих столах. У нас есть большой выбор подставок для оборудования, которые разработаны специально для настольного оборудования.
Задайте свой вопрос!
Детали
Максимально используйте рабочее пространство с этим угловым рабочим столом Regency размером 24 x 24 дюйма из нержавеющей стали 16 калибра. Верхняя часть этого рабочего стола изготовлена из нержавеющей стали 16 калибра типа 304, а нижняя полка изготовлена из нержавеющей стали 18 калибра типа 430. Прочная конструкция из нержавеющей стали гарантирует, что этот стол выдержит суровые условия ежедневного использования на коммерческой кухне. Для вашего удобства этот стол помещается в углы, чтобы максимизировать пространство на вашей переполненной кухне.
Этот стол имеет ножки из нержавеющей стали и регулируемые ножки из нержавеющей стали. Он имеет вместительную нижнюю полку для удобного хранения тарелок, посуды и мисок. Кроме того, он имеет 4-дюймовую заднюю панель. Этот угловой рабочий стол идеально подходит для приготовления пищи и станет прекрасным дополнением к вашей переполненной кухне!
Высота рабочей поверхности: 34 дюйма
Высота задней панели: 4 дюйма
Вниманию жителей штата Калифорния: Опора 65, предупреждение
Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите веб-сайт www.p65warnings.ca.gov.
Нужны запчасти и аксессуары?
Посмотреть запасные части или аксессуары для этого товара
Ресурсы и загружаемые материалы
Для просмотра информации об этом продукте требуется программа просмотра PDF. Загрузить программное обеспечение Adobe Acrobat
Если вы использовали этот продукт, войдите в систему и оставьте отзыв, чтобы сообщить нам и другим клиентам, что вы о нем думаете. Получите вознаграждение до 16 долларов США за отправку одного из первых текстовых, фото- или видеоотзывов об этом товаре. Подробности смотрите в своей учетной записи. Написать текстовый обзор0037
Войти или Зарегистрироваться
Угловой стол из нержавеющей стали – Столы из нержавеющей стали EnduraSteel
EnduraSteel ™ Угловой стол из нержавеющей стали изготовлен из высококачественной нержавеющей стали 304 и может включать множество опций в соответствии с вашими требованиями.
Угловой стол из нержавеющей стали количество
Артикул: GAT-TBL-W x D X H-SS Категории: Лабораторные столы, Медицинские столы, Столы из нержавеющей стали Метки: угловой, EnduraSteel, напольный, напольный, лабораторный, лабораторный, регулируемые ножки, медицинские, исследовательские, нерж. сталь, нержавеющая сталь, стол
- Description
- Model Number
- Dimensions
- Features
- Options
- Catalogs
Description
The EnduraSteel ™ stainless steel corner table is ideal for installations requiring an L-shaped table with a large work surface .
Высококачественная конструкция этого стола проста, но прочна с использованием квадратных труб из нержавеющей стали, а нижняя и верхняя рамы сварены по всем швам методом TIG. Цельная верхняя часть из нержавеющей стали приварена и отшлифована по углам и прикреплена к верхней раме.
Регулируемые ножки входят в комплект поставки стола и помогают обеспечить устойчивость и монтаж стола. Варианты для этого стола включают в себя дополнения к раковине, закругленные сливные кромки и / или заднюю стенку, нижние полки для дополнительного хранения и вырезы для электрических кабелей для аккуратного размещения электроники на рабочей поверхности.
Все соединения труб на раме полностью сварены методом сварки TIG для обеспечения высокой прочности. Столешница также изготовлена из прочной нержавеющей стали 304 и имеет такое же матовое покрытие, что и рама. Все четыре угла столешницы сварены методом TIG, а все верхние кромки отшлифованы, что обеспечивает чистую и безопасную рабочую поверхность стола.
Некоторые из дополнительных функций для этого стола из нержавеющей стали включают полную нижнюю полку, закругленные углы столешницы или фланцы для безопасности, полку для клавиатуры, закругленные выступы и/или заднюю панель, выдвижные ящики, вырезы для электрических кабелей для электроники и многое другое. другие опции.
Высота стола идеальна для удобного доступа к предметам, а дополнительная прочная нижняя полка или усиленные ящики для хранения могут быть добавлены для хранения дополнительных предметов. Электрические вырезы могут быть добавлены для электроники.
Толстостенные трубы из нержавеющей стали, полностью сваренные методом TIG, справятся с самыми сложными задачами. Верхняя часть изготовлена из прочной нержавеющей стали 304 с привлекательной матовой отделкой #4. Поверхность стола также сварена методом TIG, все края отшлифованы для безопасности, а матовая поверхность из нержавеющей стали обеспечивает чистый вид.
Наши столы из нержавеющей стали изготовлены из высококачественной, прочной нержавеющей стали 16 калибра, рассчитанной на весь срок службы. Другие столы, не производимые G2, чаще всего изготавливаются из более легкой стали 18 или 20 калибра, которая не выдерживает более тяжелого веса без деформации. Швы наших столов полностью сварены для дополнительной прочности по сравнению с обычно используемой точечной сваркой. Точечная сварка не выдерживает промышленного использования и может сломаться, если стол неоднократно перемещается в разные места. Наш двадцатилетний опыт производства качественной продукции и пожизненная гарантия качества изготовления приводят к тому, что мы предлагаем вам высокопроизводительное столовое решение.
Прочные промышленные выравнивающие ножки входят в стандартную комплектацию стола, но доступны и другие дополнительные варианты монтажа. Вместо выравнивающих ножек могут поставляться ролики, кронштейны для крепления к полу и другие элементы.
Сделано в США
Этот стол, как и большинство продуктов G2, можно полностью персонализировать. Беспроблемная пожизненная гарантия качества входит в стандартную комплектацию продукции, произведенной G2. Дополнительные функции могут включать конструкцию из нержавеющей стали 316L, электрополированную отделку, размеры по индивидуальному заказу, ящики и нижние полки для хранения и многое другое. G2 предлагает полный спектр мебели и оборудования из нержавеющей стали для производства, пищевой промышленности, лабораторий, больниц, медицинских, нефтегазовых, фармацевтических, полупроводниковых и других промышленных объектов.
Model Number
Stainless Steel Corner Table
- Model Number (Set as Per Size Requested): GAT-TBL-W x D X H-SS
Dimensions
- Custom Dimensions: Custom Размеры и размеры всегда доступны — свяжитесь с нами, чтобы быстро рассчитать стоимость
Особенности
- Конструкция из нержавеющей стали 304 с матовым покрытием № 4
- Прочность сварки TIG
- Heavy Duty Leveling Feet
- Solid Stainless Table Top
- Lifetime Workmanship Warranty
Options
- Under Shelf for Storage
- Sink Inserts and Plumbing Cutouts
- Spill Lips around Perimeter
- Backsplash
- Heavy Duty Stainless Steel Drawers с фурнитурой Easy-Slide
- Усиленный ящик или полка для клавиатуры из нержавеющей стали
- Электрические вырезы
- Верхняя часть стержня из нержавеющей стали
- Перфорированная верхняя часть из нержавеющей стали
- Текстурированная верхняя часть из полиэтилена высокой плотности (ПЭВП) для дополнительной устойчивости к химическим веществам и царапинам
- Электрополированная поверхность
- Нержавеющая сталь 316L
- Мягкая сталь с порошковым покрытием (доступны различные цвета для подбора декора) Каталог
-
Стандарт;
-
Высокая точность.
-
30 мм на 4 м длины;
-
40 мм для изделий до 6 м;
-
70 мм для уголка длиной от 6 до 12 м.
- Придание формы ответвлению, например, механической обработкой, таким образом, чтобы оно соответствовало контуру поясного элемента;
- Постепенное наращивание сварного шва «смазкой» после тщательного корневого прохода;
- Использование поверхности пояса из быстрорежущей стали или, чаще, параллельно внутренней стенке ответвления (как показано на рис. 4).
Щелкните изображения, чтобы загрузить каталоги (требуется программа для чтения PDF-файлов)
Каталог лабораторной и медицинской продукции | Каталог продукции для чистых помещений и обработки полупроводниковых пластин | Каталог средств задержания KryptoMax® |
Размеры металлического уголка
Уголок металлический – изделие, широко применяемое в промышленности, при строительстве зданий и сооружений, а также в других областях народного хозяйства. Благодаря особой конструкции этот вид металлопроката обладает повышенной жесткостью и может использоваться для сборки каркасов с большим запасом прочности. Он представляет собой уголок длинномерного стального изделия, в сечении напоминающий букву «Г». Основных его видов всего два: равный и неравный. В первом случае ширина «полочек» для продуктов одинаковая, во втором – разная. Размеры металлического уголка, его вес и вид материала изготовления регламентирует ГОСТ.
Классификация
Уголки равнополочные и неравнополочные могут быть:
Первая разновидность отличается повышенной прочностью. Такой уголок обычно используют для возведения металлических конструкций, подвергающихся высоким нагрузкам. Изогнутые углы наиболее популярны. Они используются повсеместно. Изготавливаются методом гибки стальных полос на специальном прессовом оборудовании.
Также эти металлические изделия классифицируются на:
Первый сорт маркируется буквой “Б”, второй – “А”.
Длина металлического уголка
По этому параметру изделия классифицируются на габаритные и необъятные. Также существует угол кратной длины и ограниченный. Мерные изделия могут иметь длину 6, 7, 9, 10, 11 или 12 м. Их стоимость зависит от веса (то есть потребитель платит не за единицу товара, а за общий вес покупки или хотя бы метраж). Немагнитный уголок может иметь любую длину. В данном случае этот показатель варьируется от 4 до 12 м. Чаще всего строительные материалы такого типа не слишком длинные, так как часто представляют собой просто обрезки габаритных изделий.
Иногда при изготовлении разного рода каркасов, несущих конструкций и т.п. требуется, чтобы размеры металлического уголка были нестандартными. При этом у заказчика есть возможность заказать изделия длиной более 12 м.
Точность длины
Помимо прочего, ГОСТ регламентирует и максимальное отклонение угла по этому параметру. Последняя не должна быть более:
По желанию заказчика данные параметры могут быть изменены в сторону большей точности (40 мм для изделий длиной 4-7 м плюс 5 мм на каждый метр длины свыше 7 м). ГОСТы регламентируют не только размеры уголка металла равнополочного и неравнополочного, их массу и предельные отклонения, но и степень их кривизны. Ведь качественные изделия обязательно должны быть ровными. Максимальное значение кривизны уголка по ГОСТу не должно превышать 0,4 % длины. По требованию заказчика предприятия, занимающиеся производством металлопроката, выпускают изделия с кривизной не более 0,2 % длины. Скручивание уголка в направлении вокруг оси ГОСТ не позволяет.
Ширина и вес полки
Какие, собственно, уголки металлические могут иметь размеры? ГОСТ регламентирует в первую очередь соотношение ширины полок этих изделий, их толщины и веса. Первый показатель варьируется от 20 до 200 мм. Толщина изделий может достигать 16 мм. Каким именно должно быть соотношение ширины полок и веса 1 метра изделия смотрите в таблице ниже.
Ширина полки (мм) | Толщина стали, используемой для изготовления (мм) | Вес (кг) |
тридцать | 3-4 | 1,36-1,78 |
35 | 3, 4 или 5 | 1,6, 2,1 или 2,58 |
40 | 3-5 | 1,85, 2,42, 2,98 |
50 | 3, 4, 5, 6 | 2,32, 3,05, 3,77 |
70 | 4,5, 5, 6, 7, 8 | 4,87, 5,38, 6,39, 7,39, 8,37 |
Выше приведены соотношения значений для бредней. Как видите, при одинаковой ширине полок их толщина может быть разной. Соответственно меняется и вес изделия. Размеры уголка металлического неравнополочного, а точнее, ширины его «полочки», также могут варьироваться в пределах 20-200 мм. Соотношение этого параметра и веса изделий в этом случае регламентируется ГОСТом и указывается в специальных таблицах.
Марки стали
Прочность металлического уголка зависит не только от способа его изготовления, толщины и ширины полки. На влияние этого параметра также влияет то, какой материал использовался для изготовления изделия. Изготавливают уголок из следующих марок стали:
В первом случае применяют марки металла, эксплуатационные характеристики которых регламентируются ГОСТ 380-88. Качество низколегированных сталей, применяемых для изготовления уголков, определяется ГОСТ 19.281-89.
Наиболее популярные размеры уголка металлического
Наиболее востребованными изделиями этого типа являются изделия гнутые из черного металла марки “В”. Этот вариант дешевле, чем уголок из нержавейки класса «А». При этом такие уголки держат достаточный запас прочности, чтобы из них можно было собрать прочные и надежные конструкции.
Какие размеры металлического уголка самые популярные? 40 х 40 мм, 50 х 50, 70 х 70 и 100 х 100 мм – эта ширина полки самая популярная. Первый вариант изделий, например, можно использовать для изготовления навесов, беседок, скамеек, уличных столиков и т. д. Для не очень ответственных конструкций этот уголок имеет достаточный запас прочности.
Изделия 50 х 50 мм могут быть использованы для сборки заборов, ворот, решеток, маленьких детских качелей и т. д. Применяются в машиностроении, а также при сборке вагонов. Размеры металлического уголка 50х50х5 мм или 50х50х6 мм позволяют собирать всевозможные рамки, испытывающие небольшие нагрузки. В других случаях можно использовать менее прочную версию 50 х 50 х 3 или 50 х 50 х 4 мм. Этот уголок весит больше, а значит и стоит меньше.
Уголок стальной оцинкованный
Очень часто металлопрокат данного типа используется для сборки металлоконструкций, в процессе эксплуатации подвергающихся отрицательному воздействию влаги. Так как обычная сталь подвержена коррозии, в данном случае используется особый вид металлического уголка – оцинкованный. Этот вариант достаточно дорогой, но даже в самых сложных условиях может прослужить десятилетиями. Размеры металлического уголка этой разновидности (ширина и толщина полочек) такие же, как и у обычного.
Изделия этой разновидности чаще всего изготавливаются из углеродистой стали. Цинкование можно осуществить несколькими способами. При простом погружении уголка в расплав получаются изделия с толщиной защитного слоя 150 мкм. Иногда цинкование проводят также во вращающейся герметичной емкости при высоких температурах. В этом случае цинк проникает в верхний слой стали и, хотя толщина его слоя также составляет 150 мкм, значительно лучше. Также с покрытием этим металлом сталь можно напылять. В этом случае можно нанести гораздо более толстый слой цинка – до нескольких миллиметров.
Размеры стола для совещаний — таблица размеров и схема рассадки
U-образные столы |
L-образные столы |
Столы на пьедестале |
Столы для сидения и стояния |
Стойки регистрации |
Столы для конференций |
Совместные столы |
Кабины |
Боковые картотечные шкафы |
Шкафы для хранения |
Книжные шкафы |
Офисные стулья |
Кресла для гостей |
Credenzas |
Офисные стулья |
Наборы столов и стульев для конференций |
Офисные диваны |
Клубные стулья |
Тренировочные столы |
Журнальные столики |
штабелируемые стулья |
Стулья для конференц-залов |
Боковые стойки регистрации |
Столы Credenza |
Столы из собачьей кости |
Полуостров Столы |
Столы для двоих |
Стулья для тяжелых условий эксплуатации |
Кожаные офисные стулья |
Офисные табуретки |
Боковые столики |
Следующее руководство по размерам поможет вам рассчитать необходимое пространство в зале заседаний или конференц-зале на основе размеров столов для переговоров. Надлежащее планирование и покупка правильной мебели важны для того, чтобы произвести хорошее впечатление на клиентов, заказчиков и сотрудников. Для планирования вашей комнаты лучше всего оставить от 30 до 36 дюймов на сиденье и минимум 3 фута или 36 дюймов между концами стола и стенами.
Если вы хотите, чтобы комната казалась более просторной, рекомендуется расстояние от 4 до 6 футов между стенами и спинками стульев. Вы можете запросить бесплатный дизайн CAD для своей комнаты, просто сообщите нам размеры вашего помещения, сколько мест вам нужно, и мы предоставим вам план помещения.
Самый распространенный стол для переговоров размера имеет длину 12 футов, в то время как другие распространенные длины составляют 8 футов и 10 футов. Для малого и среднего бизнеса этого обычно более чем достаточно для проведения совещаний на 8-10 человек. Чем больше конференц-стол, тем больше листов потребуется. Каждый лист удлиняется на 2-4 фута, а стол может быть увеличен практически до любой необходимой вам длины.
В некоторых конференц-залах может потребоваться несколько столов, чтобы один человек мог провести собрание перед большой группой людей. Чаще всего учебные столы располагаются в театральном стиле, где за каждым учебным столом длиной 5–6 футов могут сидеть от 1 до 2 человек, который обращен прямо к человеку, проводящему презентацию.
Руководство по размерам столов для совещаний
Рекомендованное место на этой таблице предназначено для приблизительной оценки того, сколько места вам может понадобиться для размещения стола для совещаний и стульев, а также дополнительного пространства, чтобы комната не казалась переполнен. Мы рекомендуем руководствоваться здравым смыслом при покупке стола для совещаний и не руководствоваться только этой таблицей в качестве руководства при покупке.
Размер стола | Мин. Размер комнаты | Рекомендуемый размер комнаты | Вместимость |
6 футов x 3 фута (72 x 36 дюймов) | 12 футов x 9 футов (144 x 108 дюймов) | 14 футов x 11 футов (168″ x 132″) | 6 человек |
8 футов x 3,5 футов (96″ x 42″) | 14 футов x 9,5 футов (168 x 114 дюймов) | 16 футов x 11,5 футов (192 дюйма x 138 дюймов) | 6–8 человек |
10 футов x 4 фута (120 дюймов x 48 дюймов) | 16 футов x 10 футов (192 x 120 дюймов) | 18 футов x 12 футов (216 x 144 дюймов) | 8–10 человек |
12 футов x 4 фута (144 x 48 дюймов) | 18 футов x 10 футов (216 x 120 дюймов) | 20 футов x 12 футов (240 x 144 дюймов) | 10–12 человек |
14 футов x 4 фута (168 x 48 дюймов) | 20 футов x 10 футов (240 x 120 дюймов) | 22 фута x 12 футов (264 дюйма x 144 дюйма) | 10-12 человек |
16 футов x 4 фута (192 дюйма x 48 дюймов) | 22 фута x 10 футов (264 x 120 дюймов) | 24 фута x 12 футов (288 дюймов x 144 дюймов) | 12–14 человек |
18 футов x 4 фута (216 дюймов x 48 дюймов) | 24 фута x 10 футов (288 x 120 дюймов) | 26 футов x 12 футов (312 x 144 дюймов) | 14–16 человек |
20 футов x 4 фута (240 x 48 дюймов) | 26 футов x 10 футов (312 x 120 дюймов) | 28 футов x 12 футов (336 дюймов x 144 дюймов) | 16–18 человек |
22 фута x 4 фута (264 дюйма x 48 дюймов) | 28 футов x 10 футов (336 x 120 дюймов) | 30 футов x 12 футов (360 x 144 дюймов) | 18–20 человек |
24 фута x 4 фута (288 x 48 дюймов) | 30 футов x 10 футов (360 x 120 дюймов) | 32 фута x 12 футов (384 x 144 дюйма) | 20 человек |
Если вы не уверены, какой размер стола для переговоров вам нужен, позвоните нам. Сообщите нам размеры вашей комнаты и сколько человек вам нужно разместить, а мы придумаем все остальное!
Столы для переговоров
Сварка углов из быстрорежущей стали | Институт стальных труб
Джеффри А. Пэкер
Баен/Таненбаум Профессор гражданского строительства, Университет Торонто, Онтарио, Канада
Угловые сварные швы из быстрорежущей стали на самом деле являются особыми случаями сварных швов с разделкой кромок с частичным проплавлением (PJP), в которых выпуклая поверхность хорды (или сквозного элемента) создает подготовку соединения. Как правило, угловые сварные швы используются для соединения плоских элементов, которые шире, чем быстрорежущая сталь (развальцовка-фаска), они возникают в соединениях с согласованной шириной (β = 1,0) и используются для соединения двух -V), например, в встречных, двухпоясных фермах.
Сварные швы с развальцовкой
На рис. 2 показаны примеры раструбных швов, где швы не заполнены заподлицо с кромкой быстрорежущей стали. Зазор, который можно увидеть в корне сварного шва, создающий так называемую величину «потери Z», возникает из-за неполного провара и также является очень типичным. В таблице J2.2 стандарта AISC 360 (AISC, 2016), воспроизведенной в виде таблицы 1 ниже, приведены эффективные размеры раструба для раструбных сварных швов в зависимости от процесса сварки и при условии, что сварные швы заполняются заподлицо с наружной поверхностью. из ХСС. [Некоторые приемлемые условия «промывки» показаны на Рисунке 3-13 Руководства по проектированию AISC 21 (Miller, 2017)]. Эти значения основаны на экспериментальных исследованиях Пакера и Фратера (2005 г.) и учитывают типичный размер зазора (или потерю Z) в корне, а также типичные угловые радиусы быстрорежущей стали (которые часто меньше 90 o дуги, как показано на рисунке 2). Эффективные размеры сечения сварного шва для раструбных сварных швов с разделкой кромок и V-образных сварных швов выражаются в терминах внешнего углового радиуса HSS (в таблице J2. 2 AISC 360-16), который, поскольку неизвестен специалисту по сварке, может быть принимаем равным 2 t , где t — расчетная толщина стенки. Обратите внимание, что таблица J2.2 AISC 360-16 также отображается в виде таблицы 4.1 в AWS D1.1 (AWS, 2020).
Изображение слева (а) Сварной шов с развальцовкой, поперечное сечение; Изображение справа (b) V-образный сварной шов в поперечном сечении. Изображение слева (c) Эффективное сечение E для сварного шва с развальцовкой; Изображение справа (d) Эффективное сечение, E, для V-образного сварного шваРисунок 2: Примеры сварных швов с развальцовкой к прямоугольной быстрорежущей стали, незаполненных заподлицо с наружной поверхностью быстрорежущей стали , а не заполнен заподлицо с поверхностью быстрорежущей стали (что показано на рис. 2), эти эффективные размеры проходного сечения в таблице 1 уменьшаются за счет вычитания размера «незаполнения», который представляет собой расстояние от поверхности сварного шва до поверхности быстрорежущей стали. ( D f ), как схематично показано на рис. 2(c) и (d), для получения эффективного проходного сечения, E. Не требуется, чтобы раструбные швы всегда заполнялись заподлицо; если горловина незаполненного соединения достаточна для передачи приложенных нагрузок, за счет недополнения может быть достигнута значительная экономия (Miller, 2017).
Таблица J2.2 стандарта AISC 360-16 не устанавливает верхний предел для внешнего углового радиуса быстрорежущей стали, следовательно, не для толщины стенки быстрорежущей стали, и является консервативной в отношении результирующих эффективных размеров сварного шва для больших угловых радиусов. Тем не менее, AISC 360-16 отмечает, что эффективные проходные сечения, отличные от приведенных в таблице J2.2, могут использоваться для данной спецификации процедуры сварки (WPS), если это будет подтверждено испытаниями. В Таблице J2.2 предполагается, что применяется высокая тепловая нагрузка (например, GMAW в режиме полного распыления). Поскольку сварные швы с раструбом и V-образным пазом являются сварными швами PJP, для конкретного эффективного размера горловины располагаемая прочность соединения определяется по таблице J2.5 стандарта AISC 360-16. Можно увеличить эффективный размер сварного шва с разделкой кромок между уголком из быстрорежущей стали и плоским элементом даже больше, чем в ситуации с заполнением заподлицо. Этого можно добиться путем добавления армирующего профиля, описанного в пункте 4.4.2.7 и проиллюстрированного на рисунке 4.6 документа AWS D1.1 (AWS, 2020).
Соединения HSS-HSS согласованной ширины
Рис. 3. Т-образное соединение согласованной ширины с большим посадочным зазором. Если угловой радиус сквозного (поясного) элемента большой (из-за большой толщины стенки или производственных допусков), может быть значительный корневой зазор, как показано на рис. 3. Раскрытие корня сварных швов, прошедших предварительную проверку, обычно ограничено. до 1/16 дюйма, как указано, или 1/8 дюйма, если установлено. Учитывая неопределенность в отношении размеров углового радиуса быстрорежущей стали, при изготовлении необходимо использовать некоторые суждения и опыт.Если корневой зазор чрезмерный, его необходимо закрыть, и в Руководстве AISC (AISC, 2017) предлагается использовать одно из решений, показанных на рисунке 4.
Рисунок 4: Решения для закрытия корневого зазора при равном ширина Сварной шов из быстрорежущей сталиЕсли угловой радиус сквозного (поясного) элемента не слишком велик, можно отрезать ответвление прямо и сварить прямо в угловой области без дополнительной подготовки под сварку, как показано на рис. 5. Без снятия фаски Затем необходимо выполнить стенку ответвления, которая показана на рис. 5.
Рис. 5: Раструбный шов для сварного соединения из быстрорежущей стали одинаковой ширины: изображение слева (a) согласно спецификации; Изображения справа (b) После сварки с проплавлением до корняВ некоторых случаях необходимо выбирать Т-образные соединения из быстрорежущей стали согласованной ширины, и нельзя избежать угловых сварных швов PJP с развальцовкой. В соединениях с полностью ограниченным моментом (FR) эффективный размер сварного шва должен быть указан как толщина стенки ответвления, t b , как показано на рис. 5. Поперечное сечение пробных сварных швов (например, рис. 5(b)) всегда может быть выполнено для подтверждения протокола квалификации процедуры (PQR). При надлежащей подготовке и выполнении некритические сварные швы могут выполняться в углах из быстрорежущей стали, чтобы выдерживать очень сложные нагрузки (см. рис. 6).
Рис. 6: Х-образное соединение по всей ширине, нагруженное до отказа, ответвления в растяжении, с разрывом хорды из быстрорежущей стали документы с инструкциями по подключению, напр. Таблица A.1 ISO 14346 (ISO, 2013 г.). Минимальные требования к температуре предварительного нагрева и межпроходной температуре для сварки указаны в AWS D1.1, пункт 5.7 и таблица 5.8 (AWS, 2020). Для типичных марок быстрорежущей стали по ASTM и большинства сварочных процессов минимальная температура составляет 32°С.от 0298 o до 50 o F для толщин до 3/4 дюйма. Таким образом, требование AWS по предварительному нагреву в основном применимо к условиям сварки на месте, но обратите внимание, что AWS D1.1 не относится к сварке в регионах с высокая холодная штамповка и, следовательно, может быть неконсервативным в этом случае.Ссылки
AISC. 2016. «Технические условия для зданий из конструкционной стали», ANSI/AISC 360-16, Американский институт стальных конструкций, Чикаго, Иллинойс.
МАСК. 2017. «Руководство по стальным конструкциям», 15. издание, Американский институт стальных конструкций, Чикаго, Иллинойс.
АВС. 2020. «Нормы и правила сварки конструкций — сталь», ANSI/AWS D1. 1/D1.1M:2020, 24th. издание, Американское общество сварщиков, Майами, Флорида.
ИСО. 2013. «Процедура статического расчета сварных соединений полых профилей – рекомендации», ISO 14346, Международная организация по стандартизации, Женева, Швейцария.
Миллер Д.К. 2017. «Сварные соединения — учебник для инженеров», 2-е место. издание, Руководство по проектированию AISC № 21, Американский институт стальных конструкций, Чикаго, Иллинойс.
Пакер, Дж.А. и Фратер, Г.С. 2005. «Рекомендуемые эффективные размеры раструба для сварных швов с развальцовкой и быстрорежущей сталью», Инженерный журнал, Американский институт стальных конструкций, Vol. 42, № 1, стр. 31-44.
Март 2022 г.
Загрузить PDF
[1] 360-16 Комментарий
Угловое литье контейнеров
Транспортные контейнеры являются жизненно важным компонентом мировой торговли. Независимо от того, покупаете ли вы кожаные изделия из Австралии или теннисные туфли из Китая, они помогают безопасно доставлять товары по железной дороге, автомобильным или морским транспортом.
Фактически, более 20 миллионов морских контейнеров ежедневно путешествуют по океану. Кроме того, каждый год в море теряется в среднем 1390 морских контейнеров. В 2019 году, 16 000 грузовых контейнеров были потеряны.
Часто упускают из виду аспект процесса доставки — поиск подходящих угловых отливок для контейнеров, отвечающих стандартам ISO. Они помогают скрепить несколько контейнеров вместе, чтобы предотвратить их повреждение или потерю во время транспортировки.
[ссылка]
Что такое угловая отливка?
Источник: Специальный контейнерУгловые отливки для морских контейнеров представляют собой конструктивные элементы, прикрепленные к углам транспортного контейнера. Эти угловые отливки используются в качестве точек соединения для штабелирования, соединения, подъема и соединения транспортных контейнеров, когда они путешествуют по миру.
Они используются в основном для фиксации контейнера по горизонтали и вертикали, а также для соединения их с другим транспортным контейнером ISO 6346 с помощью мостовых зажимов и поворотных замков.
Основным преимуществом использования угловых отливок является то, что контейнеры можно легко поднимать и перемещать по мере необходимости.
Поскольку они позволяют штабелировать контейнеры, удобно перевозить больше контейнеров без повреждений. Угловые отливки обычно изготавливаются из стали, которая является самым прочным и долговечным материалом, который можно формовать.
Производители могут придать отливке нужную форму и вес для оптимального использования. Недостатком угловых отливок является то, что существуют разные типы отливок; поэтому вам нужно убедиться, что размер соответствует контейнеру.
Типы угловых отливок
Источник: Специальный контейнерТранспортный контейнер ISO обычно использует восемь угловых отливок: верхний правый, верхний левый, нижний правый и нижний левый. Каждый угол требует двух угловых отливок для оснащения контейнера.
Все угловые отливки одинаковые?
Важно отметить, что не все угловые отливки транспортных контейнеров одинаковы. Верхний угловой фитинг имеет боковое отверстие в форме желудя. Для сравнения, нижний угловой фитинг имеет полукруглое боковое отверстие.
Для правого и левого угловых отливок верх и низ являются зеркальными отражениями друг друга. Однако во всем остальном они одинаковы.
Если вы не понимаете, на какой угловой элемент вы смотрите, вы можете заглянуть внутрь отверстия для штабелирования. Верхний левый будет помечен как TL, верхний правый как TR, нижний левый как BL и нижний правый как BR.
Размеры
Ширина верхнего отверстия углового фитинга не должна превышать 66 миллиметров. Кроме того, длина верхнего проема уголка не может превышать 127 миллиметров. Кроме того, толщина верхней пластины не может быть меньше 23 миллиметров.
Превышение этих размеров для любой угловой отливки требует немедленного вывода контейнера из эксплуатации. Очень важно проверить все три измерения: длину, ширину и толщину.
Материалы
Угловая отливка создается путем придания веществу определенной формы с помощью формы. Существует много типов эффективных металлических материалов, которые можно использовать для отливки углов транспортных контейнеров.
Серый чугун
Источник: indiamart.comСерый чугун является одним из наиболее распространенных материалов для литья. Это связано с тем, что его можно легко обрабатывать, формулировать в соответствии с конкретными требованиями, такими как стандарты ISO 1161, рентабельно производить в больших масштабах и тестировать для контроля качества.
Ковкий чугун
Источник: m.made in chinaКовкий чугун похож на серый чугун, но обладает большей прочностью, улучшенной стойкостью, превосходной пластичностью, меньшим весом и усадкой.
Алюминий
Источник: conexwest.comАлюминий популярен благодаря своей универсальности. Он имеет множество преимуществ, таких как хорошая прочность при высоких температурах, высокая электро- и теплопроводность, коррозионная стойкость.
Сталь
Источник: truckbodyfitting. comСталь — еще один прочный материал для литья, поскольку она может выдерживать износ, удары и вес при больших нагрузках. Его коррозионная стойкость делает его полезным для водных сред, таких как транспортные контейнеры, которые будут путешествовать по морю. Стальные материалы предназначены для работы при экстремально низких температурах до -40°C.
Хотя сталь является самым прочным и безопасным материалом, вы можете принять во внимание стоимость, связанную с приобретением этих угловых отливок для транспортных контейнеров оптом.
Стоимость
Угловые отливки для морских контейнеров значительно различаются по цене в зависимости от их размеров, материалов и формы. На нижнем уровне вы можете найти отливки от 40 до 60 долларов.
Однако они могут использовать менее прочные материалы, такие как алюминий. Материалы более высокого качества и отливки по стандарту ISO 1161 могут стоить от 160 до 200 долларов за угловую отливку.
Как узнать, соответствует ли мой морской контейнер стандарту ISO?
Источник: pacificmarine. comТранспортные контейнеры и угловые отливки должны соответствовать стандарту ISO, что означает, что они безопасны для грузовых перевозок. Рейтинг ISO определяет размеры и характеристики контейнера и угловых отливок контейнера. Самый простой способ определить, сконструирован ли транспортный контейнер в соответствии со стандартами ISO, — это посмотреть на определенные маркировки.
Все морские контейнеры стандарта ISO будут иметь четырехзначный код, напечатанный в верхнем правом углу двери. Проверьте номер контейнера в правом верхнем углу, где также должен быть напечатан четырехзначный код.
Если контейнер был закрашен и реклама не видна, вы можете посмотреть на угловые отливки, чтобы определить, соответствует ли транспортный контейнер стандарту ISO или нет.
Все стандартные угловые отливки ISO должны иметь следующие формы. Отливки в верхнем углу содержат отверстие для стадиона на длинной стороне контейнера и отверстие для экрана, расположенное сзади или спереди контейнера.
