Теоретический вес уголка равнополочного

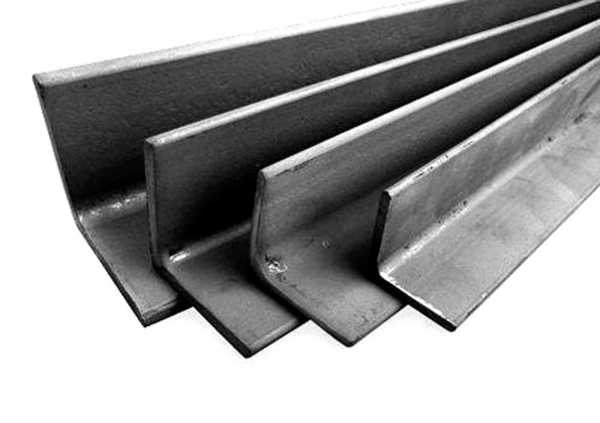

Уголковые стальные профили прокатывают в виде неравнополочных и равнополочных. От вида и способа проката зависит и вес погонного метра уголка. При расчетах горячекатаных уголков важно знать не только ширину и толщину полки, но и радиусы внутреннего и внешнего закругления. Для расчета массы горячекатаных уголков применяется формула:
ρу = [(A+B-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,
где t — толщина полок; А — ширина большей полки; B — ширина меньшей полки; ρ — плотность материала; rвнешн — радиус внешнего закругления полок; rвнутр — радиус внутреннего закругления.
Так как вес погонного метра уголка является справочной величиной, калькулятор металлопроката в первую очередь сверится с информацией в таблицах ГОСТ, в случае если в справочнике не будет найден уголок нужного вам размера, то вес будет вычислен по приблизительной формуле.
Таблицы веса металлических уголков различных ГОСТ и размеров
ГОСТ 8509-93 — Уголки стальные горячекатаные равнополочные

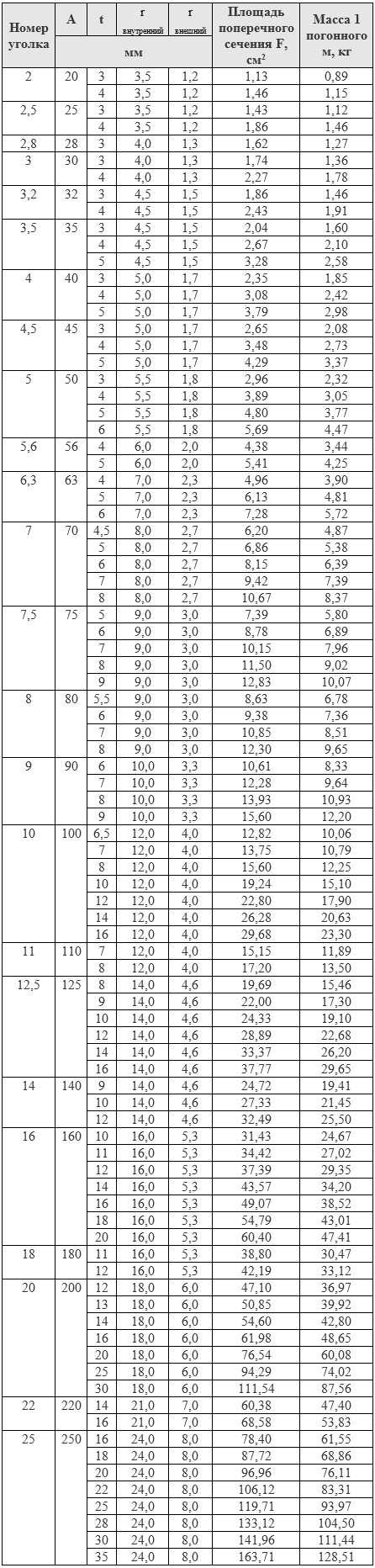

Теоретическая масса 1 погонного метра уголка по ГОСТ 8509-93
| Наименование | Размеры уголка, мм | Толщина стенки s, мм | Вес метра, кг | Метров в тонне | |
|---|---|---|---|---|---|
| a | b | ||||
| Уголок 20×3 | 20 | 3 | 0.890 | 1123.6 | |
| Уголок 20×4 | 20 | 4 | 1.150 | 869.57 | |
| Уголок 25×3 | 25 | 3 | 1.120 | 892.86 | |
| Уголок 25×4 | 25 | 4 | 1.460 | 684.93 | |
| Уголок 25×5 | 25 | 5 | 1.780 | 561.8 | |
| Уголок 28×3 | 28 | 3 | 1.270 | 787.4 | |
| Уголок 30×3 | 30 | 3 | 1.360 | 735.29 | |
| Уголок 30×4 | 30 | 4 | 1.780 | 561.8 | |
| Уголок 30×5 | 30 | 5 | 2.180 | 458.72 | |
| Уголок 32×3 | 32 | 3 | 1.460 | 684.93 | |
| Уголок 32×4 | 32 | 4 | 1.910 | 523.56 | |
| Уголок 35×3 | 35 | 3 | 1.600 | 625 | |
| Уголок 35×4 | 35 | 4 | 2.100 | 476.19 | |
| Уголок 35×5 | 35 | 5 | 2.580 | 387.6 | |
| Уголок 40×3 | 40 | 3 | 1.850 | 540.54 | |
| Уголок 40×4 | 40 | 4 | 2.420 | 413.22 | |
| Уголок 40×5 | 40 | 5 | 2.980 | 335.57 | |
| Уголок 40×6 | 40 | 6 | 3.520 | 284.09 | |
| Уголок 45×3 | 45 | 3 | 2.080 | 480.77 | |
| Уголок 45×4 | 45 | 4 | 2.730 | 366.3 | |
| Уголок 45×5 | 45 | 5 | 3.370 | 296.74 | |
| Уголок 45×6 | 45 | 6 | 3.990 | 250.63 | |
| Уголок 50×3 | 50 | 3 | 2.320 | 431.03 | |
| Уголок 50×4 | 50 | 4 | 3.050 | 327.87 | |
| Уголок 50×5 | 50 | 5 | 265.25 | ||
| Уголок 50×6 | 50 | 6 | 4.470 | 223.71 | |
| Уголок 50×7 | 50 | 7 | 5.150 | 194.17 | |
| Уголок 50×8 | 50 | 8 | 5.820 | 171.82 | |
| Уголок 56×4 | 56 | 4 | 3.440 | 290.7 | |
| Уголок 56×5 | 56 | 5 | 4.250 | 235.29 | |
| Уголок 60×4 | 60 | 4 | 3.710 | 269.54 | |
| Уголок 60×5 | 60 | 5 | 4.580 | 218.34 | |
| Уголок 60×6 | 60 | 6 | 5.430 | 184.16 | |
| Уголок 60×8 | 60 | 8 | 7.100 | 140.85 | |
| Уголок 60×0 | 60 | 10 | 8.700 | 114.94 | |
| Уголок 63×4 | 63 | 4 | 3.900 | 256.41 | |
| Уголок 63×5 | 63 | 5 | 4.810 | 207.9 | |
| Уголок 63×6 | 63 | 6 | 5.720 | 174.83 | |
| Уголок 65×6 | 65 | 6 | 5.910 | 169.2 | |
| Уголок 65×8 | 65 | 8 | 7.730 | 129.37 | |
| Уголок 70×4 | 70 | 4,5 | 4.870 | 205.34 | |
| Уголок 70×5 | 70 | 5 | 5.380 | 185.87 | |
| Уголок 70×6 | 70 | 6 | 6.390 | 156.49 | |
| Уголок 70×7 | 70 | 7 | 7.390 | 135.32 | |
| Уголок 70×8 | 70 | 8 | 8.370 | 119.47 | |
| Уголок 70×0 | 70 | 10 | 10.290 | 97.18 | |
| Уголок 75×5 | 75 | 5 | 5.800 | 172.41 | |
| Уголок 75×6 | 75 | 6 | 6.890 | 145.14 | |
| Уголок 75×7 | 75 | 7 | 7.960 | 125.63 | |
| Уголок 75×8 | 75 | 8 | 9.020 | 110.86 | |
| Уголок 75×9 | 75 | 9 | 10.070 | 99.3 | |
| Уголок 80×5 | 80 | 6.780 | 147.49 | ||
| Уголок 80×6 | 80 | 6 | 7.360 | 135.87 | |
| Уголок 80×7 | 80 | 7 | 8.510 | 117.51 | |
| Уголок 80×8 | 80 | 8 | 9.650 | 103.63 | |
| Уголок 80×10 | 80 | 10 | 11.880 | 84.18 | |
| Уголок 80×12 | 80 | 12 | 14.050 | 71.17 | |
| Уголок 90×6 | 90 | 6 | 8.330 | 120.05 | |
| Уголок 90×7 | 90 | 7 | 9.640 | 103.73 | |
| Уголок 90×8 | 90 | 8 | 10.930 | 91.49 | |
| Уголок 90×9 | 90 | 9 | 12.200 | 81.97 | |
| Уголок 90×10 | 90 | 10 | 13.480 | 74.18 | |
| Уголок 90×12 | 90 | 12 | 15.960 | 62.66 | |
| Уголок 100×6.5 | 100 | 6,5 | 10.060 | 99.4 | |
| Уголок 100×7 | 100 | 7 | 10.790 | ||
| Уголок 100×8 | 100 | 8 | 12.250 | 81.63 | |
| Уголок 100×10 | 100 | 10 | 15.100 | 66.23 | |
| Уголок 100×12 | 100 | 12 | 17.900 | 55.87 | |
| Уголок 100×14 | 100 | 14 | 20.630 | 48.47 | |
| Уголок 100×15 | 100 | 15 | 21.970 | 45.52 | |
| Уголок 100×16 | 100 | 16 | 23.300 | 42.92 | |
| Уголок 110×7 | 110 | 7 | 11.890 | 84.1 | |
| Уголок 110×8 | 110 | 8 | 13.500 | 74.07 | |
| Уголок 120×8 | 120 | 8 | 14.760 | 67.75 | |
| Уголок 120×10 | 120 | 10 | 18.240 | 54.82 | |
| Уголок 120×12 | 120 | 12 | 21.670 | 46.15 | |
| Уголок 120×15 | 120 | 15 | 26.680 | 37.48 | |
| Уголок 125×8 | 125 | 8 | 15.460 | 64.68 | |
| Уголок 125×9 | 125 | 9 | 17.300 | 57.8 | |
| Уголок 125×10 | 125 | 10 | 19.100 | 52.36 | |
| Уголок 125×12 | 125 | 12 | 22.680 | 44.09 | |
| Уголок 125×14 | 125 | 14 | 26.200 | 38.17 | |
| Уголок 125×16 | 125 | 16 | 29.650 | 33.73 | |
| Уголок 140×9 | 140 | 9 | 19.410 | 51.52 | |
| Уголок 140×10 | 140 | 10 | 21.450 | 46.62 | |
| Уголок 140×12 | 140 | 12 | 25.500 | 39.22 | |
| Уголок 150×10 | 150 | 10 | 23.020 | 43.44 | |
| Уголок 150×12 | 150 | 12 | 27.390 | 36.51 | |
| Уголок 150×15 | 150 | 15 | 33.820 | 29.57 | |
| Уголок 150×18 | 150 | 18 | 40.110 | 24.93 | |
| Уголок 160×10 | 160 | 10 | 24.670 | 40.54 | |
| Уголок 160×11 | 160 | 11 | 27.020 | 37.01 | |
| Уголок 160×12 | 160 | 12 | 28.350 | 35.27 | |
| Уголок 160×14 | 160 | 14 | 33.970 | 29.44 | |
| Уголок 160×16 | 160 | 16 | 38.520 | 25.96 | |
| Уголок 160×18 | 160 | 18 | 43.010 | 23.25 | |
| Уголок 160×20 | 160 | 20 | 47.440 | 21.08 | |
| Уголок 180×11 | 180 | 11 | 30.470 | 32.82 | |
| Уголок 180×12 | 180 | 12 | 33.120 | 30.19 | |
| Уголок 180×15 | 180 | 15 | 40.960 | 24.41 | |
| Уголок 180×18 | 180 | 18 | 48.660 | 20.55 | |
| Уголок 180×20 | 180 | 20 | 53.720 | 18.62 | |
| Уголок 200×12 | 200 | 12 | 36.970 | 27.05 | |
| Уголок 200×13 | 200 | 13 | 39.920 | 25.05 | |
| Уголок 200×14 | 200 | 14 | 42.800 | 23.36 | |
| Уголок 200×16 | 200 | 16 | 48.650 | 20.55 | |
| Уголок 200×18 | 200 | 18 | 54.400 | 18.38 | |
| Уголок 200×20 | 200 | 20 | 60.080 | 16.64 | |
| Уголок 200×24 | 200 | 24 | 71.260 | 14.03 | |
| Уголок 200×25 | 200 | 25 | 74.020 | 13.51 | |
| Уголок 200×30 | 200 | 30 | 87.560 | 11.42 | |
| Уголок 220×14 | 220 | 14 | 47.400 | 21.1 | |
| Уголок 220×16 | 220 | 16 | 53.830 | 18.58 | |
| Уголок 250×16 | 250 | 16 | 61.550 | 16.25 | |
| Уголок 250×18 | 250 | 18 | 68.860 | 14.52 | |
| Уголок 250×20 | 250 | 20 | 76.110 | 13.14 | |
| Уголок 250×22 | 250 | 22 | 83.310 | 12 | |
| Уголок 250×25 | 250 | 25 | 93.970 | 10.64 | |
| Уголок 250×28 | 250 | 28 | 104.500 | 9.57 | |
| Уголок 250×30 | 250 | 30 | 111.440 | 8.97 | |
| Уголок 250×35 | 250 | 35 | 128.510 | 7.78 | |
ГОСТ 8510-86 — Уголки стальные горячекатаные неравнополочные

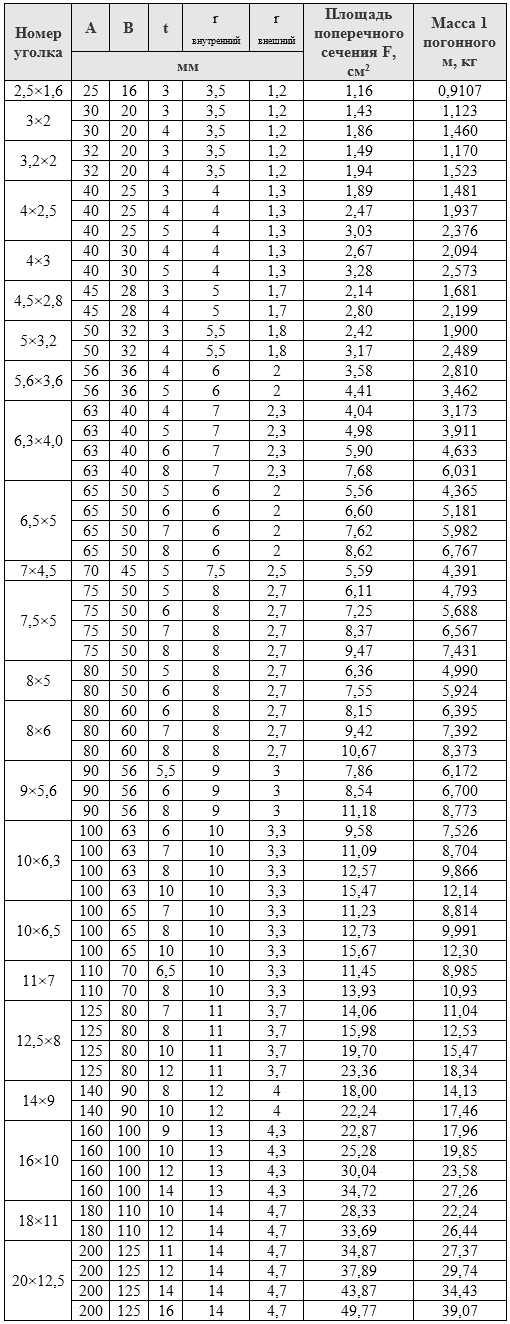

Теоретическая масса 1 погонного метра уголка по ГОСТ 8510-86
| Наименование | Размеры уголка, мм | Толщина стенки s, мм | Вес метра, кг | Метров в тонне | |
|---|---|---|---|---|---|
| a | b | ||||
| Уголок 25×16×3 | 25 | 16 | 3 | 0.910 | 1098.9 |
| Уголок 30×20×3 | 30 | 20 | 3 | 1.120 | 892.86 |
| Уголок 30×20×4 | 30 | 20 | 4 | 1.450 | 689.66 |
| Уголок 32×20×3 | 32 | 20 | 3 | 1.170 | 854.7 |
| Уголок 32×20×4 | 32 | 20 | 4 | 1.520 | 657.89 |
| Уголок 40×25×3 | 40 | 25 | 3 | 1.480 | 675.68 |
| Уголок 40×25×4 | 40 | 25 | 4 | 1.940 | 515.46 |
| Уголок 40×25×5 | 40 | 25 | 5 | 2.370 | 421.94 |
| Уголок 40×30×4 | 40 | 30 | 4 | 2.260 | 442.48 |
| Уголок 40×30×5 | 40 | 30 | 5 | 2.460 | 406.5 |
| Уголок 45×28×3 | 45 | 28 | 3 | 1.680 | 595.24 |
| Уголок 45×28×4 | 45 | 28 | 4 | 2.200 | 454.55 |
| Уголок 50×32×3 | 50 | 32 | 3 | 1.900 | 526.32 |
| Уголок 50×32×4 | 50 | 32 | 4 | 2.400 | 416.67 |
| Уголок 56×36×4 | 56 | 36 | 4 | 2.810 | 355.87 |
| Уголок 56×36×5 | 56 | 36 | 5 | 3.460 | 289.02 |
| Уголок 63×40×4 | 63 | 40 | 4 | 3.170 | 315.46 |
| Уголок 63×40×5 | 63 | 40 | 5 | 3.910 | 255.75 |
| Уголок 63×40×6 | 63 | 40 | 6 | 4.630 | 215.98 |
| Уголок 63×40×8 | 63 | 40 | 8 | 6.030 | 165.84 |
| Уголок 65×50×5 | 65 | 50 | 5 | 4.360 | 229.36 |
| Уголок 65×50×6 | 65 | 50 | 6 | 5.180 | 193.05 |
| Уголок 65×50×7 | 65 | 50 | 7 | 5.930 | 168.63 |
| Уголок 65×50×8 | 65 | 50 | 8 | 6.770 | 147.71 |
| Уголок 70×45×5 | 70 | 45 | 5 | 4.300 | 232.56 |
| Уголок 75×60×5 | 75 | 60 | 5 | 4.790 | 208.77 |
| Уголок 75×60×6 | 75 | 60 | 6 | 5.690 | 175.75 |
| Уголок 75×60×7 | 75 | 60 | 7 | 6.570 | 152.21 |
| Уголок 75×60×8 | 75 | 60 | 8 | 7.430 | 134.59 |
| Уголок 80×50×5 | 80 | 50 | 5 | 4.490 | 222.72 |
| Уголок 80×50×6 | 80 | 50 | 6 | 5.920 | 168.92 |
| Уголок 80×60×6 | 80 | 60 | 6 | 6.390 | 156.49 |
| Уголок 80×60×7 | 80 | 60 | 7 | 7.390 | 135.32 |
| Уголок 80×60×8 | 80 | 60 | 8 | 8.370 | 119.47 |
| Уголок 90×56×5 | 90 | 56 | 5,5 | 6.170 | 162.07 |
| Уголок 90×56×6 | 90 | 56 | 6 | 6.700 | 149.25 |
| Уголок 90×56×8 | 90 | 56 | 8 | 8.770 | 114.03 |
| Уголок 100×63×6 | 100 | 63 | 6 | 7.530 | 132.8 |
| Уголок 100×63×7 | 100 | 63 | 7 | 8.700 | 114.94 |
| Уголок 100×63×8 | 100 | 63 | 8 | 9.870 | 101.32 |
| Уголок 100×63×10 | 100 | 63 | 10 | 12.140 | 82.37 |
| Уголок 100×65×7 | 100 | 65 | 7 | 8.810 | 113.51 |
| Уголок 100×65×8 | 100 | 65 | 8 | 9.990 | 100.1 |
| Уголок 100×65×10 | 100 | 65 | 10 | 12.300 | 81.3 |
| Уголок 110×70×6 | 110 | 70 | 6,5 | 8.980 | 111.36 |
| Уголок 110×70×8 | 110 | 70 | 8 | 10.930 | 91.49 |
| Уголок 125×80×7 | 125 | 80 | 7 | 11.040 | 90.58 |
| Уголок 125×80×8 | 125 | 80 | 8 | 12.580 | 79.49 |
| Уголок 125×80×10 | 125 | 80 | 10 | 15.470 | 64.64 |
| Уголок 125×80×12 | 125 | 80 | 12 | 18.340 | 54.53 |
| Уголок 140×90×8 | 140 | 90 | 8 | 14.130 | 70.77 |
| Уголок 140×90×10 | 140 | 90 | 10 | 17.460 | 57.27 |
| Уголок 160×100×9 | 160 | 100 | 9 | 17.960 | 55.68 |
| Уголок 160×100×10 | 160 | 100 | 10 | 19.850 | 50.38 |
| Уголок 160×100×12 | 160 | 100 | 12 | 23.580 | 42.41 |
| Уголок 160×100×14 | 160 | 100 | 14 | 27.260 | 36.68 |
| Уголок 180×110×10 | 180 | 110 | 10 | 22.200 | 45.05 |
| Уголок 180×110×12 | 180 | 110 | 12 | 26.400 | 37.88 |
| Уголок 200×125×11 | 200 | 125 | 11 | 27.370 | 36.54 |
| Уголок 200×125×12 | 200 | 125 | 12 | 29.740 | 33.62 |
| Уголок 200×125×14 | 200 | 125 | 14 | 34.430 | 29.04 |
| Уголок 200×125×16 | 200 | 125 | 16 | 39.070 | 25.6 |
galaxycut.ru
вес 1 погонного метра (таблица).
В настоящий момент в строительстве очень важным элементом является правильный выбор качественных материалов. Уголки используются в различных сферах деятельности, именно по этой причине очень важно правильно подобрать материал, способный импонировать вашим пожеланиям и потребностям, сочетая в себе высокое качество и повышенные параметры прочности.
В принципе, купить уголок стальной сегодня не проблема. Ассортимент предложений стал значительный. Есть материал гнутый, горячекатаный, равнополочный, неравнополчный. Самым популярным видом являеться угловая сталь с размером 40 40 на 4. В общем, нужно внимательно оценить предложенные варианты, и вы в действительности сможете найти варианты, способные помочь вам достичь поставленных целей.
Какой вес уголка 40х40х4?
В соответствии с ГОСТ 8509-93 масса одного погонного метра стального равнополочного уголка 40х40х4 (мм) равна 2.42 (кг/м). На определение массы влияют показатели марки стали и техника изготовления.
Важно: допустимое отклонение по весу не должно быть более ± 1.25% для стали повышенной прочности и ± 1.50% для обычной стали.
Стандартный стальной уголок производится из рядовой углеродистой стали марки 3сп (пс) и достигает 6 (м) в длину.
Таблица всех размеров:
| Размеры уголка, мм | Ширина полки А, мм | Толщина стенки t, мм | Вес 1 метра, кг | Метров в 1 тонне | Допустимые отклонения веса, % | |
| Повыш. точности | Обычной | |||||
| 20х20х3 | 20 | 3 | 0,89 | 1123,6 | ± 1,25 | ± 1,50 |
| 20х20х4 | 20 | 4 | 1,15 | 869,57 | ± 1,25 | ± 1,50 |
| 25х25х3 | 25 | 3 | 1,12 | 892,86 | ± 1,25 | ± 1,50 |
| 25х25х4 | 25 | 4 | 1,46 | 684,93 | ± 1,25 | ± 1,50 |
| 28х28х3 | 28 | 3 | 1,27 | 787,4 | ± 1,25 | ± 1,50 |
| 32х32х3 | 32 | 3 | 1,46 | 684,93 | ± 1,25 | ± 1,50 |
| 32х32х4 | 32 | 4 | 1,91 | 523,56 | ± 1,25 | ± 1,50 |
| 35х35х3 | 35 | 3 | 1,6 | 625 | ± 1,25 | ± 1,50 |
| 35х35х4 | 35 | 4 | 2,1 | 476,19 | ± 1,25 | ± 1,50 |
| 40х40х3 | 40 | 3 | 1,85 | 540,54 | ± 1,25 | ± 1,50 |
| 40х40х4 | 40 | 4 | 2,42 | 413,22 | ± 1,25 | ± 1,50 |
| 40х40х5 | 40 | 5 | 2,98 | 335,57 | ± 1,25 | ± 1,50 |
| 45х45х3 | 45 | 3 | 2,08 | 480,77 | ± 1,25 | ± 1,50 |
| 45х45х4 | 45 | 4 | 2,73 | 366,3 | ± 1,25 | ± 1,50 |
| 45х45х5 | 45 | 5 | 3,37 | 296,74 | ± 1,50 | ± 2,00 |
| 50х50х3 | 50 | 3 | 2,32 | 431,03 | ± 1,50 | ± 2,00 |
| 50х50х4 | 50 | 4 | 3,05 | 327,87 | ± 1,50 | ± 2,00 |
| 50х50х5 | 50 | 5 | 3,77 | 265,25 | ± 1,50 | ± 2,00 |
| 56х56х4 | 56 | 4 | 3,44 | 290,7 | ± 1,50 | ± 2,00 |
| 56х56х5 | 56 | 5 | 4,25 | 235,29 | ± 1,50 | ± 2,00 |
| 63х63х4 | 63 | 4 | 3,91 | 255,75 | ± 1,50 | ± 2,00 |
| 63х63х5 | 63 | 5 | 4,81 | 207,9 | ± 1,50 | ± 2,00 |
| 63х63х6 | 63 | 6 | 5,72 | 174,83 | ± 1,50 | ± 2,00 |
| 70х70х5 | 70 | 5 | 5,83 | 185,87 | ± 1,50 | ± 2,00 |
| 70х70х6 | 70 | 6 | 6,39 | 156,49 | ± 1,50 | ± 2,00 |
| 70х70х7 | 70 | 7 | 7,39 | 135,32 | ± 1,50 | ± 2,00 |
| 70х70х8 | 70 | 8 | 8,37 | 119,47 | ± 1,50 | ± 2,00 |
| 75х75х5 | 75 | 5 | 5,8 | 172,41 | ± 1,50 | ± 2,00 |
| 75х75х6 | 75 | 6 | 6,89 | 145,14 | ± 1,50 | ± 2,00 |
| 75х75х7 | 75 | 7 | 7,96 | 125,63 | ± 1,50 | ± 2,00 |
| 75х75х8 | 75 | 8 | 9,02 | 110,86 | ± 1,50 | ± 2,00 |
| 75х75х9 | 75 | 9 | 10,07 | 99,3 | ± 1,50 | ± 2,00 |
| 80х80х6 | 80 | 6 | 7,36 | 135,87 | ± 1,50 | ± 2,00 |
| 80х80х7 | 80 | 7 | 8,51 | 117,51 | ± 1,50 | ± 2,00 |
| 80х80х8 | 80 | 8 | 9,65 | 103,63 | ± 1,50 | ± 2,00 |
| 90х90х6 | 90 | 6 | 8,33 | 120,05 | ± 1,50 | ± 2,00 |
| 90х90х7 | 90 | 7 | 9,64 | 103,73 | ± 1,50 | ± 2,00 |
| 90х90х8 | 90 | 8 | 10,93 | 91,49 | ± 2,00 | ± 2,50 |
| 90х90х9 | 90 | 9 | 12,2 | 81,97 | ± 2,00 | ± 2,50 |
| 100х100х6.5 | 100 | 6,5 | 10,06 | 99,4 | ± 2,00 | ± 2,50 |
| 100х100х7 | 100 | 7 | 10,76 | 92,68 | ± 2,00 | ± 2,50 |
| 100х100х8 | 100 | 8 | 12,25 | 81,63 | ± 2,00 | ± 2,50 |
| 100х100х10 | 100 | 10 | 15,1 | 66,23 | ± 2,00 | ± 2,50 |
| 100х100х12 | 100 | 12 | 17,9 | 55,87 | ± 2,00 | ± 2,50 |
| 100х100х14 | 100 | 14 | 20,63 | 48,47 | ± 2,00 | ± 2,50 |
| 100х100х16 | 100 | 16 | 23,3 | 42,92 | ± 2,00 | ± 2,50 |
| 110х110х8 | 110 | 8 | 13,5 | 74,07 | ± 2,00 | ± 2,50 |
| 125х125х8 | 125 | 8 | 15,46 | 64,68 | ± 2,00 | ± 2,50 |
| 125х125х9 | 125 | 9 | 17,3 | 57,8 | ± 2,00 | ± 2,50 |
| 125х125х10 | 125 | 10 | 19,1 | 52,36 | ± 2,00 | ± 2,50 |
| 125х125х12 | 125 | 12 | 22,68 | 44,09 | ± 2,00 | ± 2,50 |
| 125х125х14 | 125 | 14 | 26,2 | 38,17 | ± 2,00 | ± 2,50 |
| 125х125х16 | 125 | 16 | 29,65 | 33,73 | ± 2,50 | ± 3,00 |
| 140х140х9 | 140 | 9 | 19,41 | 51,52 | ± 2,50 | ± 3,00 |
| 140х140х10 | 140 | 10 | 21,45 | 46,62 | ± 2,50 | ± 3,00 |
| 140х140х12 | 140 | 12 | 25,5 | 39,22 | ± 2,50 | ± 3,00 |
| 160х160х10 | 160 | 10 | 24,67 | 40,54 | ± 2,50 | ± 3,00 |
| 160х160х11 | 160 | 11 | 27,02 | 37,01 | ± 2,50 | ± 3,00 |
| 160х160х12 | 160 | 12 | 28,35 | 35,27 | ± 2,50 | ± 3,00 |
| 160х160х14 | 160 | 14 | 22,97 | 29,44 | ± 2,50 | ± 3,00 |
| 160х160х16 | 160 | 16 | 38,52 | 25,96 | ± 2,50 | ± 3,00 |
| 160х160х18 | 160 | 18 | 43,01 | 23,25 | ± 2,50 | ± 3,00 |
| 160х160х20 | 160 | 20 | 47,44 | 21,08 | ± 2,50 | ± 3,00 |
| 180х180х11 | 180 | 11 | 30,1 | 32,79 | ± 2,50 | ± 3,00 |
| 180х180х12 | 180 | 12 | 33,1 | 30,21 | ± 2,50 | ± 3,00 |
| 200х200х12 | 200 | 12 | 37 | 27,03 | ± 2,50 | ± 3,00 |
В таблицах приведен расчет согласно ГОСТ.
Преимущества.
Отличительная особенность стального уголка перфорированного — универсальность. Изделие подходит для сборки конструкций из различных элементов, независимо от сложности. К преимуществам относятся и такие свойства:
- Надежность — стойкость конструкции на изгиб в местах соединения повышается в разы.
- Устойчивость к влаге, температурным колебаниям, негативному воздействию внешней среды.
- Небольшой вес.
- Монтаж осуществляется без привлечения специализированного оборудования.
Вывод один: устанавливая оцинкованные крепежные элементы в угловых соединениях получится не только усилить показатели по прочности и надежности, но и продлить срок службы возведенной конструкции.
domstrousam.ru
Вес и размеры уголка равнополочного горячекатаного по ГОСТ 8509-93Уголок, или угловой прокат — является катаным или тянутым профилем, один из базовых элементов металлических конструкций. Уголок представляет собой балку Г-образного сечения различных размеров из металла сортового проката, которое изготавливают на трубных станах из качественной конструкционной стали. Прокатный уголок применяют практически во всех отраслях, особенно широко его используют в строительной индустрии в качестве жесткой арматуры для усиления бетона (в сочетании с другими профилями: швеллером и двутавром и т. п.) в монолитных конструкциях высотных каркасных зданий, в тяжелонагруженных и большепролетных перекрытиях и покрытиях. Для расчета объема заказа нужно знать сколько кг в метре уголка и количество погонных метров угловой стали. Это сэкономит время на выполнение различных расчетов. Для начала необходимо разобраться с различными видами этого изделия. Сортамент уголка включает следующие размеры наиболее ходового металлического равнополочного уголка: 25х25 – 25х25х3, 25х25х4, 32х32 – 32х32х2, 32х32х3, 32х32х4, 35х35 – 35х35х3, 35х35х3, 35х35х4, 35х35х5, 40х40 – 40х40х2, 40х40х3, 40х40х4, 45х45 – 45х45х3, 45х45х4, 45х45х5, 50х50 – 50х50х4, 50х50х5, 63х63 – 63х63х4, 63х63х5, 63х63х6, 75х75 – 75х75х5, 75х75х6, 75х75х7, 80х80 – 80х80х5, 80х80х6, 80х80х7, 80х80х8, 90х90 – 90х90х6, 90х90х7, 90х90х8, 90х90х9, 100х100 – 100х100х7, 100х100х8, 100х100х10, 125х125 – 125х125х9, 125х125х10, 160х160 – 160х160х10, 160х160х12, 180х180 – 180х180х11, 180х180х12, 200х200 – 200х200х12, 200х200х14 мм. Наименьшими размерами и весом обладает уголок металлический 25х25х3. Он поставляется длиной шесть метров и применяется, в основном, для изготовления металлических решеток на окна небольших размеров. Из уголка 40х40 очень часто производят изготовление метаталлических заборов, поэтому он пользуется хорошим спросом в Украине. Стальной уголок 75х75х7 используется при изготовлении ворот и дверей. Вес метра погонного составляет 7,96 кг/м. Он может иметь размеры полки 5, 6, 7, 8, 9 мм по толщине и в выступать качестве опорного элемента. Для того, чтобы узнать сколько весит уголок (сколько кг в метре) воспользуйтесь таблицей равнобоких уголков по ГОСТ. Иногда нужно узнать, размеры уголка по ГОСТ, все эти сведения можно найти в таблице. Там есть все размеры в соответствии с ГОСТом. Вы можете также воспользоваться онлайн-калькулятор веса уголка металлического. Металлокалькулятор автоматически посчитает вес уголка по вашему метражу. Когда нет Интернета, необходимо использовать обычный калькулятор и справочник металлопрката, это позволит все расчеты выполнить самостоятельно. Надеемся использование сервиса окажется максимально удобным и полезным для вас. Таблица уголков – Масса уголка равнополочного стального
В таблицах приведен вес 1 метра уголка согласно ГОСТ (теоретический вес) и сколько уголка в тонне, в реальности, как показывает практика, вес метра погонного у разных заводов- производителей имеет отклонения в большую или меньшую сторону. Для автоматического расчета массы стальных уголков воспользуйтесь “Калькулулятором металла” в разделе сайта “Сортамент металлопроката”. Калькулятор массы уголка считает вес для разных марок сталей, что важно, если Вам нужно посчитать уголок из металла нержавеющего или оцинкованного. Металлический калькулятор уголок рассчитывает вес угловой стали по специальной формуле, которая считает длину развертки (по размерам полок и длине заготовок), и считает общую длину заготовок (по суммарному весу пакета уголков и размерам сечения). | ||||||
sbk.ltd.ua
Уголок стальной. Вес. Таблица. | МеханикИнфо
Уголок стальной. Вес. Таблица. 4.33/5 (86.67%) проголосовало 6
Уголок стальной является незаменимой частью в построении металлоконструкций. Он удобен и многофункционален, имеет крепкую основу и сравнительно небольшой вес из-за чего он используется в строительстве. Уголок имеет форму г – образного профиля и изготавливается методом горячей прокатки из углеродистых сортов стали. Также изготавливают уголки с оцинкованным покрытием и нержавеющей стали, такие уголки используются в агрессивных средах.
Различают уголки равнополочные и неравнополочные. В первом случае длина полок профиля одинаковая, а во втором случае их величины разные. Бывает «гнутый» профиль уголка, это означает что его изготавливают из листа на профилегибочном станке, полки которого гнут за счет давления прессом под углом в 90 градусов, а в месте изгиба образуется округлая поверхность. В данном случае, его изготавливают из холоднокатаного и горячекатаного листового проката. Толщина стенок полки уголка варьируется от 20 до 200 мм, а его длина от 4 до 12 м. В зависимости от потребности заказчика эти размеры могут меняться. Существует такое понятие как параметр кривизны, для уголка он не должен превышать 0.4 % в соотношении длины.
По точности прокатки уголок делят на два типа: «А» — высокая точность и «Б» — обычная точность.
При расчете уголка, нужно знать какой именно уголок (равнополочный, неравнополочный, гнутый равнополочный, гнутый неравнополочный), для каждого из видов уголка формула будет разной.
Читайте также:
Алюминиевый уголок. Размеры и вес алюминиевого уголка.;
Вес стального швеллера. Таблица.;
Вес балки двутавровой. Таблица.;
Швеллер стальной горячекатаный ГОСТ 8240-97. Швеллер характеристики ГОСТ.
Уголок стальной. Вес. Таблица.
Формулы расчета уголка стального.
Уголок равнополочный ГОСТ 8509-93
Теоретический вес уголка равнополочного (ГОСТ 8509-93) рассчитывается по формуле:
Где:
А — ширина полки, мм;
t — толщина полки, мм;
r внутренний — радиус внутреннего закругления, мм;
r внешний — радиус внешнего закругления полок, мм;
ρ — плотность стали, 0,007850 кг/м.
Таблица 1
Теоретический вес уголка равнополочного (ГОСТ 8509-93).
Уголок неравнополочный ГОСТ 8510-86
Теоретический вес уголка неравнополочного (ГОСТ 8510-86) рассчитывается по формуле:
Где:
А – ширина большей полки, мм;
B — ширина меньшей полки, мм;
t — толщина полки, мм;
r внутренний — радиус внутреннего закругления, мм;
r внешний — радиус внешнего закругления полок, мм;
ρ — плотность стали, 0,007850 кг/м.
Таблица 2
Теоретический вес уголка неравнополочного (ГОСТ 8510-86).
Уголок гнутый равнополочный ГОСТ 19771-93
Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93) рассчитывается по формуле:
Где:
b — ширина полки;
S — толщина полки;
R — радиус кривизны;
ρ — плотность стали, 0,007850 кг/м.
Вес стального уголка.

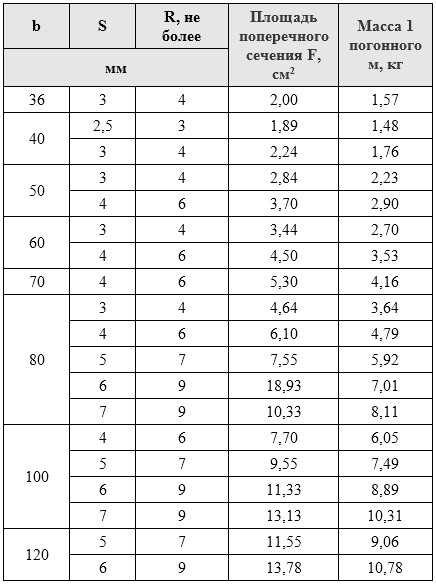

Таблица 3.1
Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93).
Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2).

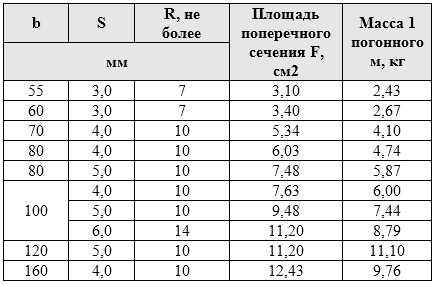

Таблица 3.2
Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2).
Уголок гнутый неравнополочный ГОСТ 19772-93
Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93) рассчитывается по формуле:
Где:
b — ширина меньшей полки;
B — ширина большей полки;
S — толщина полок;
R — радиус кривизны;
ρ — плотность стали, 0,007850 кг/м.

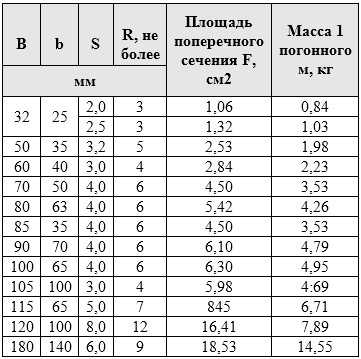

Таблица 4.1
Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93).
Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2).

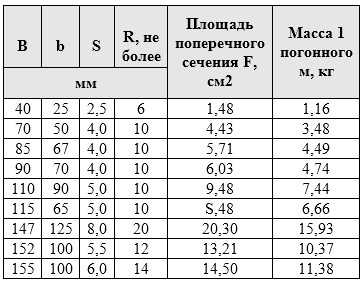

Таблица 4.2
Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2).
mechanicinfo.ru
Размеры и вес уголка гнутого равнополочного ГОСТ 19771-93Особенностью гнутых уголков от аналогичных по размерам и назначению горячекатаных уголков является более рациональное распределение металла по сечению и благодаря этому – более высокие эксплуатационные характеристики (момент инерции сечения, момент сопротивления, долговечность и др.) при равной массе и равноценным – при меньшей массе гнутого уголка, что позволяет сэкономить более 20% металла при незначительных затратах труда на изготовление легких металлоконструкций. Из названия уголка видно, что эта конструкция имеет одинаковую ширину полок. К достоинствам можно отнести небольшой удельный вес, поэтому такой профиль целесообразно использовать в строительстве. Так, например, с его помощью армируют бетон. А из-за его относительно небольшого веса значительно снижается нагрузка на фундамент, поэтому на последнем можно немного сэкономить. Кроме того, гнутый профиль применяют и в других отраслях народного хозяйства, таких как изготовление мостов, производство вагонов, колонн, кровли, а также в автомобильной промышленности. Экономическая эфективность применения гнутых равнополочных уголков обуславливается снижением веса конструкции, уменьшением трудоемкости их изготовления, увеличением прочности и срока использования, уменьшением эксплуатационных затрат. Предприятия Украины выпускают экономичные облегченные гнутые металлические уголки собственного производства из различных марок сталей, среди которых: легированная конструкционная сталь (С325-345, ГОСТ 27772-88), углеродистая сталь стандартного качества (С235-С275, ГОСТ 27772-88), конструкционная качественная (08кп, ГОСТ 1050-88) с толщиной стенки S=2-5 мм. В сортаменте гнутые уголки делятся по номерам, которые соответствуют точному расстоянию ширины полок, выраженному в миллиметрах. Диапазон размеров гнутых уголков в сортаменте варьируется от 25 до 150 мм (ширина полки – b). Применение гнутого углового профиля существенно уменьшает вес конструкции, а также снижает давление на фундамент при строительстве сооружений и зданий, что, в свою очередь, экономит до 30% денежных средств по сравнению с заводским катаным прокатом. Таблица массы уголка – Сколько весит 1м уголка
Вес погонного метра уголка в таблице – теоретическая масса. Фактический вес может отличаться на 1,5 – 3%.Для быстрого расчета массы уголка воспользуйтесь “Калькулулятором металла” в разделе сайта “Сортамент металлопроката”. Калькулятор расчета массы уголка считает вес для разных марок сталей, что важно, если Вам нужно посчитать массу уголка нержавеющего, оцинкованного или изготовленного из цветного сплава. Металлокалькулятор уголка рассчитывает вес по размерам уголков и длине заготовок, и считает длину по общему весу стального уголка и размерам полок. К качеству данных уголков предъявляются особые требования, поэтому размеры и вес изделия должен соответствовать требованиям, указанным в ГОСТе. Поверхность проверяется на различные дефекты уголка – трещины, вкатанные окалины, раковины, вздутия, раскатанные загрязнения, слиточные, а также прокатные плены. Допустимы отдельные небольшие царапины, риски, отпечатки и забоины, которые не будут препятствовать в выявлении дефектов гнутого уголка. Кроме того, ни торцы, ни кромки не должны иметь расслоения с большим количеством зазубрин. Допускаются лишь небольшие забоины и вмятины, которые не будут влиять на номинальный размер уголка. Если профиль относится к группе повышенного качества, то на его торцах ни в коем случае не должно быть загибов. Во второй группе, где требования более мягкие, небольшие загибы разрешаются, только их толщина должна быть менее трех миллиметров. Но их количество не может превышать 10% от массы всей партии уголка. | ||||||
sbk.ltd.ua
