ГОСТ 2.307-2011 ЕСКД. Нанесение размеров и предельных...

Действующий

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.2012

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ"), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 мая 2011 г. N 39)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97Код страны по МК (ИСО 3166) 004-97Сокращенное наименование национального органа по стандартизации
АзербайджанAZАзстандарт
АрменияAMМинэкономики Республики Армения
БеларусьBYГосстандарт Республики Беларусь
КазахстанKZГосстандарт Республики Казахстан
КыргызстанKGКыргызстандарт
МолдоваMDМолдова-Стандарт
Российская ФедерацияRUРосстандарт
ТаджикистанTJТаджикстандарт
УзбекистанUZУзстандарт
УкраинаUAГоспотребстандарт Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 211-ст межгосударственный стандарт ГОСТ 2.307-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.

5 ВЗАМЕН ГОСТ 2.307-68

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".

Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"

1 Область применения

Настоящий стандарт устанавливает правила нанесения размеров и предельных отклонений в графических документах на изделия всех отраслей промышленности и строительства.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.052-2006 Единая система конструкторской документации. Электронная модель изделия. Общие положения

ГОСТ 2.308-2011 Единая система конструкторской документации. Указание допусков формы и расположения поверхностей

ГОСТ 2.414-75 Единая система конструкторской документации. Правила выполнения чертежей жгутов, кабелей и проводов

ГОСТ 2.417-91 Единая система конструкторской документации. Платы печатные. Правила выполнения чертежей

ГОСТ 2.419-68 Единая система конструкторской документации. Правила выполнения документации при плазовом методе производства

ГОСТ 6636-69 Основные нормы взаимозаменяемости. Нормальные линейные размеры

ГОСТ 25346-89 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений

ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

ГОСТ 25348-81* Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм.

* Вероятно ошибка оригинала. Следует читать: ГОСТ 25348-82.

ГОСТ 25349-88 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков деталей из пластмасс

ГОСТ 30893.1-2002 (ИСО 2786-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

электронная модель изделия (модель): Электронная модель детали или сборочной единицы по ГОСТ 2.102. [ГОСТ 2.052-2006, статья 3.1.1]
электронный макет: Электронная модель изделия, описывающая его внешнюю форму и размеры, позволяющая полностью или частично оценить его взаимодействие с элементами производственного и (или) эксплуатационного окружения, служащая для принятия решений при разработке изделия и процессов его изготовления и использования. [ГОСТ 2.052-2006, статья 3.1.15]

3.3 справочные размеры: Размеры, не подлежащие выполнению по данному графическому документу и указываемые для большего удобства пользования этим документом.

3.4 установочные и присоединительные размеры: Размеры, определяющие величины элементов, по которым данное изделие устанавливают на месте монтажа или присоединяют к другому изделию.

3.5 габаритные размеры: Размеры, определяющие предельные внешние (или внутренние) очертания изделия.

общий допуск размера: Предельные отклонения (допуски) линейных или угловых размеров, указываемые на чертеже или в других технических документах общей записью и применяемые в тех случаях, когда предельные отклонения (допуски) не указаны индивидуально у соответствующих номинальных размеров. [ГОСТ 30893.1-2002, статья 3.1]
плоскость обозначений и указаний: Плоскость в модельном пространстве, на которую выводится визуально воспринимаемая информация, содержащая значения атрибутов модели, технические требования, обозначения и указания. [ГОСТ 2.052-2006, статья 3.1.8]
предельное отклонение: Алгебраическая разность между предельным и соответствующим номинальным размерами. Различают верхнее и нижнее предельные отклонения. [ГОСТ 25346-89, статья 1.1.9]

dokipedia.ru

НАНЕСЕНИЕ РАЗМЕРОВ НА ЧЕРТЕЖЕ. (Размеры; Методы нанесения размеров ; Правила нанесения размеров; ГОСТ 2.307-68.)

ГБПОУ ВО "ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ПРОМЫШЛЕННО-ЭКОНОМИЧЕСКИЙ КОЛЛЕДЖ"

ПРОМЫШЛЕННОЕ ОТДЕЛЕНИЕ

Инженерная графика

Практическая работа №2

НАНЕСЕНИЕ РАЗМЕРОВ

Размеры;

Методы нанесения размеров ;

Правила нанесения размеров;

ГОСТ 2.307-68.

Воронеж 2018

СОДЕРЖАНИЕ

  1. НАЗНАЧЕНИЕ РАЗМЕРОВ…………….….…………………….3

  2. МЕТОДЫ НАНЕСЕНИЯ РАЗМЕРОВ…………………………..3

  3. ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ…………………………5

  4. ПОЛОЖЕНИЯ ГОСТА 2.307-68 ……………………………….8

  5. ЗАДАНИЕ К ПРАКТИЧЕСКОЙ РАБОТЕ………………….…..11

  6. КОНТРОЛЬНЫЕ ВОПРОСЫ……………………………………18

  7. УПРАЖНЕНИЯ…………………………………………………..17

  8. СПИСОК ЛИТЕРАТУРЫ………………………………………...16

ПРАКТИЧЕСКАЯ РАБОТА №2

Тема: Нанесение размеров на деталях простой конфигурации по ГОСТ 2.307-68.

Цель: Приобретение навыков быстрого и правильного выполнения размерных линий и определения линейных размеров.

НАЗНАЧЕНИЕ РАЗМЕРОВ

Для определения величины изображенного изделия или какой-либо его части но чертежу на нем наносят размеры.

Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловые размеры характеризуют величину углов.

Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не выносят. Угловые размеры указывают в градусах, минутах и секундах.

Общее количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия.

МЕТОДЫ НАНЕСЕНИЯ РАЗМЕРОВ

Способы нанесения размеров на чертеже зависят от последовательности обработки поверхностей детали. В практической работе конструкторы применяют три метода нанесения размеров – цепной, координатный и комбинированный.

Цепной метод – размеры наносят по одной линии, цепочкой, один за другим (рис. 5) размеры А, А1, А2, А3, А4. За технологическую базу принята торцовая поверхность вала. Метод характеризуется постепенным накоплением суммарной погрешности при изготовлении элементов детали. Значительная суммарная погрешность может привести к непригодности изготовлен- ной детали (А*- размер для справки).

Координатный метод – все размеры Б1, Б2, Б3, Б4, Б5 наносят от одной и той же базовой поверхности (см. рис. 3). Этот метод отличается значительной точностью изготовления детали. При нанесении размеров этим методом необходимо учитывать повышение стоимости изготовления детали.

Рис.3

Комбинированный метод

– простановка размеров осуществляется цепным и координатным методами одновременно (рис. 4). Этот метод наиболее оптимален. Он позволяет изготавливать более точно те элементы детали, которые этого требуют.

Рис.4

Размерные линии предпочтительно наносить вне контура изображения, располагая по возможности внутренние и наружные размеры деталей по разные стороны изображения.

При неполном изображении симметричного контура, а также при соединении вида и разреза размерные числа ставят со стороны вида для наружных и со стороны разреза для внутренних элементов изделия.

При этом размерную линию обрывают дальше линии разграничения вида и разреза (рис.5,а) или за осью симметрии (рис. 5,б).

Рис. 5

ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ

Размеры на чертежах указывают размерными числами и размерными линиями. Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают (рис. 6, а). Затем на расстоянии не менее 10 мм от контура детали проводят параллельную ему размерную линию. Размерная линия ограничивается с двух сторон стрелками. Какой должна быть стрелка, показано на рисунке 6, б. Выносные линии выходят за концы стрелок размерной линии на 1...5 мм. Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число.

Рис. 6. Нанесение линейных размеров

Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке 6, в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть не менее 7 мм.

Для обозначения диаметра перед размерным числом наносят специальный знак — кружок, перечеркнутый линией (рис. 7). Если размерное число внутри окружности не помещается, его выносят за пределы окружности, как показано на рисунке 7, в и г. Аналогично поступают при нанесении размера прямолинейного отрезка (см. рис. 6, в).

Рис. 7. Нанесение размера окружностей

Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R (рис. 8, а). Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности.

Рис. 8. Нанесение размеров дуг и угла

При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла (рис. 8, б).

Перед размерным числом, указывающим сторону квадратного элемента, наносят знак "квадрата" (рис. 9). При этом высота знака равна высоте цифр.

Рис. 9. Нанесение размера квадрата

Если размерная линия расположена вертикально или наклонно, то размерные числа располагают, как показано на рисунках 6, в; 7; 8.

Если деталь имеет несколько одинаковых элементов, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например, запись на чертеже «3 отв. 0 10» означает, что в детали имеются три одинаковых отверстия диаметром 10 мм.

При изображении плоских деталей в одной проекции толщина детали указывается, как показано на рисунке 6, в. Обратите внимание, что перед размерным числом, указывающим толщину детали, стоит латинская строчная буква 5.

Допускается подобным образом указывать и длину детали (рис. 10), но перед размерным числом в этом случае пишут латинскую букву

Рис. 10. Нанесение размера длины детали

ПОЛОЖЕНИЯ ГОСТА 2.307-68

При нанесении размера радиуса перед размерным числом помещают прописную букву R.
Если при нанесении размера радиуса дуги окружности необходимо указать размер, определяющий положение ее центра, то последний изображают в виде пересечения центровых или выносных линий.

При большой величине радиуса центр допускается приближать к дуге, в этом случае размерную линию радиуса показывают с изломом под углом 90° (рис.11).

Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (рис. 12).

Рис.11,12.

При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 13а). При совпадении центров нескольких радиусов их размерные линии допускается не доводить до центра, кроме крайних (рис. 13б).

Рисунок 13. Нанесение нескольких радиусов из одного центра.

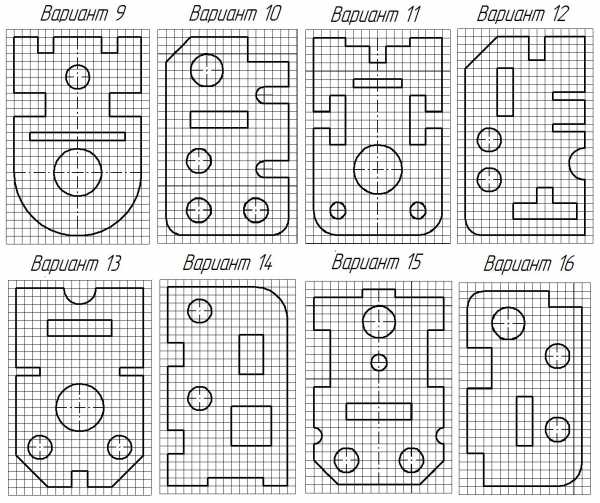

Задание №1

Выполнить чертеж плоской детали в указанном масштабе, определяя размеры по клеткам. Сторона клетки равна 5 мм. Проставить размеры. Работа выполняется на листе формата А4

Вариант задания получить у преподавателя.

Пример выполнения

КОНТРОЛЬНЫЕ ВОПРОСЫ

  1. Приведите пример условных обозначений применяемых на чертеже.

  2. Назовите и охарактеризуйте методы нанесения размеров.

  3. В каких случаях на чертежах при нанесении размеров ставят знак Ø и знак. R?

  4. Что называют масштабом чертежа?

  5. Как наносится размерное число на заштрихованном поле?

  6. Как проставляют размеры углов?

  7. В каких единицах выражают линейные размеры на машиностроительных чертежах?

  8. Какой толщины должны быть выносные и размерные линии?

  9. Какое расстояние оставляют между контуром изображения и размерными линиями? между размерными линиями?

  10. Как наносят размерные числа на наклонных размерных линиях?

  11. Какие знаки и буквы наносят перед размерным числом при указании величины диаметров и радиусов?

Упражнение №1

Перечертите в рабочую тетрадь, сохраняя пропорции, изображение детали, данное на рисунке 14, увеличив его в 2 раза. Нанесите необходимые размеры, укажите толщину детали (она равна 4 мм).

Рис. 14

Упражнение №2

Начертите в рабочей тетради окружности, диаметры которых равны 40, 30, 20 и 10 мм. Нанесите их размеры. Начертите дуги окружности с радиусами 40, 30, 20 и 10 мм и нанесите размеры.

СПИСОК ЛИТЕРАТУРЫ

  1. Аристов, В.М. Инженерная графика: Уч. пос. для вузов / В.М. Аристов, Е.П. Аристова. - М.: Альянс, 2016. - 256 c.

  2. Белякова, Е.И. Инженерная графика. Практикум по чертежам сборочных единиц: Учебное пособие / П.В. Зеленый, Е.И. Белякова, О.Н. Кучура . - М.: НИЦ ИНФРА-М, Нов. знание, 2013. - 128 c.

  3. Боголюбов, С.К. Инженерная графика: учебник для средних специальных учебных заведений. / С.К. Боголюбов. - М.: Альянс, 2016. - 390 c.

  4. Большаков, В.П. Инженерная и компьютерная графика: Учебное пособие / В.П. Большаков. - СПб.: BHV, 2014. - 288 c.

  5. Емельянов, С.Г. Начертательная геометрия. Инженерная и компьютерная графика в задачах и примерах: Учебное пособие / П.Н. Учаев, С.Г. Емельянов, К.П. Учаева; Под общ. ред. проф. П.Н. Учаева. - Ст. Оскол: ТНТ, 2013. - 288 c.

  6. Кочиш, И., И. Начертательная геометрия. Инженерная графика. Уч. пособие, 3-е изд., стер. / И. И. Кочиш, Н. С. Калюжный, Л. А. Волчкова и др.. - СПб.: Лань, 2016. - 308 c.

  7. Крундышев, Б.Л. Инженерная графика: Учебник. 6-е изд., стер. / Б.Л. Крундышев. - СПб.: Лань, 2016. - 392 c.

  8. Куликов, В.П. Инженерная графика: Учебник / В.П. Куликов, А.В. Кузин.. - М.: Форум, НИЦ ИНФРА-М, 2013. - 368 c.

  9. Пуйческу, Ф.И. Инженерная графика: Учебник для студентов учреждений среднего профессионального образования / Ф.И. Пуйческу, С.Н. Муравьев, Н.А. Чванова. - М.: ИЦ Академия, 2013. - 320 c.

  10. Сорокин, Н.П. Инженерная графика: Учебник. 6-е изд., стер / Н.П. Сорокин, Е.Д. Ольшевский, А.Н. Заикина, Е.И. Шибанова. - СПб.: Лань, 2016. - 392 c.

  11. Учаев, П.Н. Инженерная графика в учебных дисциплинах: Учебное пособие / П.Н. Учаев, С.Г. Емельянов. - Ст. Оскол: ТНТ, 2013. - 352 c.

  12. Чекмарев, А.А. Инженерная графика 12-е изд., испр. и доп. учебник для прикладного бакалавриата / А.А. Чекмарев. - Люберцы: Юрайт, 2016. - 381 c.

  13. Чекмарев, А.А. Инженерная графика. Машиностроительное черчение: Учебник / А.А. Чекмарев. - М.: НИЦ ИНФРА-М, 2013. - 396 c.

infourok.ru

ГОСТ 2.318-81 ЕСКД. Правила упрощенного нанесения размеров отверстий

ГОСТ 2.318-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА УПРОЩЕННОГО НАНЕСЕНИЯ
РАЗМЕРОВ ОТВЕРСТИЙ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ПРАВИЛА УПРОЩЕННОГО НАНЕСЕНИЯ РАЗМЕРОВ ОТВЕРСТИЙ

Unified system for design documentation.
Rules of simplified marking of hole dimensions

ГОСТ
2.318-81

Дата введения 01.01.82

1. Настоящий стандарт устанавливает правила упрощенного нанесения размеров отверстий на чертежах всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 1).

2. Размеры отверстий на чертежах допускается наносить упрощенно в следующих случаях:

диаметр отверстия на изображении - 2 мм и менее;

отсутствует изображение отверстий в разрезе (сечении) вдоль оси;

нанесение размеров отверстий по общим правилам усложняет чтение чертежа.

3. Размеры отверстий следует указывать на полке линии-выноски, проведенной от оси отверстия (см. чертеж).

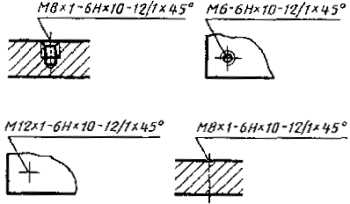

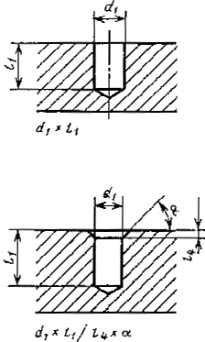

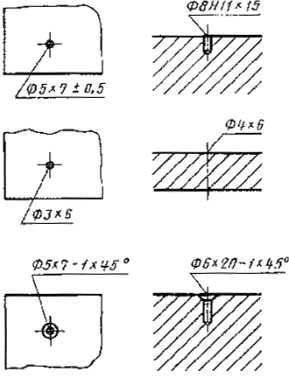

4. Примеры упрощенного нанесения размеров отверстий приведены в таблице.

Тип отверстия

Пример упрощенного нанесения размеров отверстия

Обозначения элементов отверстий, используемые в структуре записей для различных типов отверстий:

d 1 - диаметр основного отверстия;

d 2 - диаметр зенковки;

l 1 - длина цилиндрической части основного отверстия;

l 2 - длина резьбы в глухом отверстии;

l 3 - глубина зенковки;

l 4 - глубина фаски;

z - обозначение резьбы по стандарту;

j - центральный угол зенковки;

a - угол фаски.

(Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ
В. Ф. Курочкин, Ю. И. Степанов, Б. Я. Кабаков, Н. Н. Баранова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.10.81 № 4771

3. Стандарт полностью соответствует СТ СЭВ 1977-79

4. ВВЕДЕН ВПЕРВЫЕ

5. ИЗДАНИЕ (март 2000 г.) с Изменением № 1, утвержденным в сентябре 1987 г. (ИУС 12-87)
