Указатель низкого напряжения УНН-1 “Комби” ЭНЗА

Главная \ УКАЗАТЕЛИ НАПРЯЖЕНИЯ И ИНДИКАТОРЫ \ УКАЗАТЕЛИ НИЗКОГО НАПРЯЖЕНИЯ ДО 1 кВ \ Указатель низкого напряжения УНН-1 “Комби” ЭПЗ

3 265 Р

Купить в один клик

Добавить к сравнению

Производитель:Россия

  • Описание

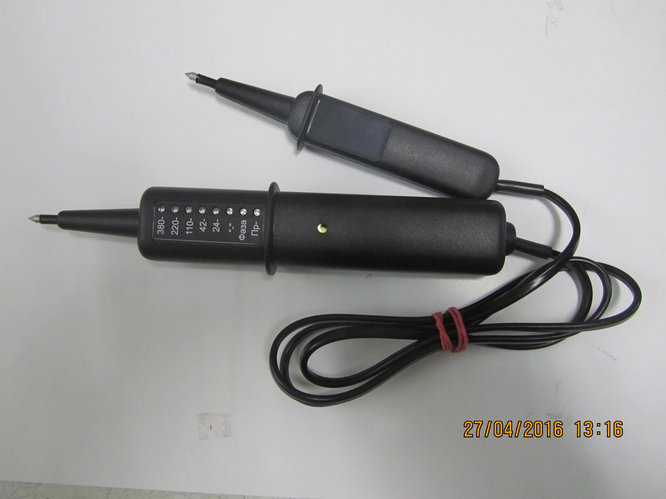

Указатель напряжения универсальный УНК-1 ЭПЗ, с импульсной светозвуковой индикацией предназначен для проверки наличия или отсутствия напряжения в электроустановок переменного тока частотой 50 Гц и постоянного тока напряжением 12 – 400 В, в условиях эксплуатации У1 по ГОСТ 15150 (при температуре от +45°С до -45°С и относительной влажности воздуха 98% при 25°С).
Отсутсвие светозвукового сигнала свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
Указатель типа УНК-0,4 ЭПЗ позволяет определить полярность постоянного тока, на что указывает свечение светодиода у знаков «+» или «-», а также «фазу» переменного тока, при этом необходимо касание рукой металлической части кнопки на корпусе указателя, в этом случае загорается светодиод, расположенная над надписью «фаза».


При нажатии на ту же кнопку включается светодиод, расположенный в области шупа указателя и обеспечивает освещение зоны проверки напряжения,.

Диапазон рабочих напряжений, В
-переменного тока                                                                                      12-24-36-110-220-400
-постоянного тока                                                                                     12-24-36-110-220-400
Напряжение индикации (порог), В                                                              12
Значение тока, протекающего через указатель при

наибольшем значении рабочего напряжения, мА, не более
– в однополюсном режиме                                                                            0,6
– в двухполюсном режиме                                                                               9
Источник питания подсветки:
                                                                                                        литиевый, марки Cr -123,
                                                                                                           напряжением 3В,
                                                                                                            емкостью 1500 мА/ч
Продолжительность подсветки в непрерывном режиме             150 часов
Габаритные размеры корпусов, мм,                                                    Ф43 x 250

Длина соединительного провода, мм, не менее                                 1100
Масса, кг, не более                                                                                       0,15

УКАЗАТЕЛИ НИЗКОГО НАПРЯЖЕНИЯ ДО 1 кВ

УНН-2Ш

Двухполюсный указатель напряжения предназначен для определения наличия или отсутствия напряжения на воздушных линиях (ВЛ) электропередачи переменного тока напряжением до 0,4 кВ при непосредственной связи с проводами ВЛ (контактный способ). Указатель может использоваться для проверки совпадения фаз в электроустановках переменного тока напряжением до 0,4 кВ, а также для определения наведенного напряжения на ВЛ. Наличие переменного напряжения индицируется звуковым и световым сигналами.

Технические характеристики*
1. Напряжение индикации не более, В 25
2. Диапазон определения наличия напряжения, В 25 – 500
3. Тип индикации прерывистый (импульсный) с одновременным включением и выключением красных светодиодов и звука, частотой следования импульсов не менее 1 Гц
4. Номинальное напряжение встроенного источника питания, В 3 (два элемента типа «ААА»)
5. Средняя сила тока, потребляемого указателем от элементов питания не более, мА 15
6. Минимальное напряжение батареи, В 2,4
7. Габаритные размеры различных частей указателя
— размер рабочей части не более, мм ⌀80х80
— длина рукоятки, мм 120+50
— длина изолирующей части, мм 600+50
— длина соединительного провода, мм 1500+50
Масса указателя без упаковки не более, кг 1,1
8. Условия эксплуатации:
— температура окружающего воздуха от -45
o
С до +45 oС
— относительная влажность воздуха до 98% при 25 oС
— атмосферное давление 60-106,7 кПа (460-800 мм рт. ст.)
Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания.
*Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика.

Продукция соответствует ГОСТ 20493-2001, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории

Гарантийный срок: 24 месяца с момента ввода в эксплуатацию

Каталог

EUNOV (Xiamen) Electrical Engineering Co.Ltd.


Характеристики:

  • Многофункциональное и универсальное применение
  • Три фазы с раздельным управлением
  • Высокая надежность со светодиодным дисплеем
  • Полная защита со встроенным устройством ограничения напряжения
  • Разрешить проверку рабочего распределительного устройства с помощью функционального тестера
  • Экранированные коаксиальные кабели в качестве соединительных проводов
  • Простая установка со стандартным корпусом 96×48 мм
  • Индикаторы высокого напряжения серии
    EVI, взаимодействующие с соответствующими емкостными изоляторами или втулками с емкостным отводом, применяются для проверки отсутствия напряжения на проводниках внутри внутренних электрических устройств, а также обеспечивают усиленное управление реле и другие функции тестирования. надежность, бесплатное обслуживание, полная защита и простота установки. Разработанный на основе передовых американо-европейских технологий, он соответствует стандартам IEC61243-5DIN VDE 0682 415DL/T538-9.соответственно, и является универсальным как для внутреннего, так и для международного применения.
    EVIили DXN-Tвстроенная система индикации постоянного напряжения: трехфазный эффективный светодиод указывает на наличие напряжения, вспомогательное напряжение не требуется.
    EVI-R или DXN-Q Встроенная система индикации постоянного напряжения с реле управления: разработана как базовая функция EVI, дополнительно включает один или два релейных контакта (чейнджер) для электрического замка безопасности или дистанционного управления.
    Контакты реле имеют два положения: одно состояние блокировки при одновременном наличии трехфазного напряжения и вспомогательного напряжения, другое состояние размыкания для любых других условий. Наличие вспомогательного питания отображается на передней панели.
    EVI-S (или DXN-F), отдельная система индикации напряжения: индикатор напряжения, соединенный с емкостным изолятором через специальный интерфейс, может быть вставлен-вынут и может быть трехфазным или однофазным.
    Функциональный тестер EVI-TorDXN-Y: предназначен для проверки работы системы индикации постоянного напряжения и простого сравнения фаз
    EVI-CorDXN-X, компаратор фаз: предназначен для сравнения фаз между двумя напряжениями, присутствующими на интерфейсах VDS, и других испытаний функции.

    EVIили DXN-T
    Номинальная частота: 5060 Гц
    Для внутренних электроприборов с номинальным напряжением > 1 кВ
    Сигнальные ситуации:
    пороговое напряжение: 4-5 В
    Uo<10% Un, отсутствие сигнализации напряжения (вариант)
    Uo>15% Un, сигнализация напряжения
    Uo>45% Un, сигнализация нормального напряжения
    Соединительный провод: 112 м
    Диапазон температуры окружающей среды: -25–+55
    Безопасное напряжение для интерфейса: < 30 В
    Система защиты: IP42IP54
    Размеры (Ш x В x Г): 96 X 48 X 110 мм, размеры выреза на панели: 91 X 44 мм
    Адаптированные датчики:
    Изоляторы емкостные 10пФ 40,5кВ, 15пФ(24кВ), 20пФ(12кВ), 40пФ(7,2кВ) и др.
