индикаторы определения низкого до 1000В потенциала, одно, двухполюсные и бесконтактные

Проведение электромонтажа невозможно без использования небольшого переносного прибора — указателя напряжения. Его чаще задействуют для сетей потенциалом до 1000 В. Существует несколько видов искателей, каждый из них применяется только в условиях, определённых его предназначением. Принцип действия и конструктивное исполнение индикаторов различаются. Разнятся и методы работы с приборами, но правила обращения с контрольными устройствами общие.

Общие сведения об индикаторах

Устройства обнаружения потенциала на токонесущих элементах сети работают по различным принципам, связанным со свойствами электричества. Сообразно действию определённого качественного показателя изготавливают указатели низкого напряжения. Существуют нормативы, определяющие требования к приборам контроля.

Принцип действия

Внутри всякого предмета находятся электрические заряды: катионы, анионы, электроны. Их число определяет величину положительного или отрицательного потенциала. Разница значений этого показателя — это напряжение, при образовании которого в замкнутом контуре возникает движение зарядов — электрический ток. Это свойство используется

при создании приборов для обнаружения потенциала:

• на пути частиц устанавливают сопротивление, снижающее их концентрацию до безопасного для человека минимума;
• остаток электричества преобразовывают в магнитную, световую, звуковую энергию;
• по интенсивности полученного сигнала судят о наличии или отсутствии на проводнике потенциала.

Контакт или две клеммы прибора подключают к элементам сети и убеждаются в наличии или отсутствии тока. Об имеющемся напряжении известят звук встроенного микродинамика, светодиодная лампочка или стрелка измерительного прибора.

Классификация изделий

Подобрать наиболее подходящий к условиям индикатор низкого напряжения поможет знание ассортимента выпускаемых промышленностью приборов. Разделение модификаций происходит по разным признакам.

Производителями предлагаются конструкции по следующим категориям:

1. В зависимости от вида измеряемого тока — для работы в схемах постоянного или переменного напряжения.
2. По количеству операционных контактов — одно- и двухполюсные. Последние универсальны, ими пользуются для определения потенциала в любых цепях. Принцип их действия основан на прохождении активных электронов. Другое устройство у первого типа указателей — однополюсных: в них применяют свойства ёмкостного тока, и пользуются приборами только в переменных сетях.
3. По связи с токоведущими частями — контактные и бесконтактные, позволяющие обнаружить напряжение косвенным способом, не прикасаясь к элементу сети. Примером последнего типа приборов являются индикаторы китайского производства: MS-8 и 58. Состоят они из светодиода, радиодеталей и питаются от миниатюрных батареек, диапазон измерений бесконтактным способом 70―600 В, определение полярности — 1,5―36 В. Неопытным мастерам таким указателем лучше не пользоваться: он реагирует все окружающие предметы.
4. В зависимости от типа индикатора — цифровые и светодиодные.

Различия приборов имеются по диапазону измерений, внешнему виду. Величина разрешённого для работы напряжения наносится на корпус прибора. Пользование указателем на 220 Вольт в сети 0,4 кВ опасно для жизни.

Требования к изготовлению

К индикаторам напряжения до 1000 В предъявляются определённые условия, которые обязательны для производителей приборов. Полный список требований излагается в государственном стандарте. Наиболее важные условия следующие:

• световой и звуковой сигналы отчётливо распознаются, интервал между импульсами длится не больше секунды, нагрузка на индикаторе — до 50 В;
• однополюсный указатель заключён в 1 корпус, на котором есть электрод-наконечник, а на ручке — контакт для пальца руки оператора;
• у приборов двухполюсных имеется 2 отдельные оболочки, соединённые проводом длиной метр и оснащённые каждый рабочим электродом с открытым жалом до 7 мм.

Указатели напряжения могут совмещать другие функции — поиск фазной жилы, проверка целостности сети, установление полярности. Условие расширения возможностей прибора — сохранение безопасности использования по основному назначению. До начала работы указатель проверяют потенциалом 2 кВ, включённым в течение минуты.

В ряде случаев предпочтение отдают двухполюсным индикаторам напряжения, а самым безопасным считается бесконтактный — он снимает информацию посредством магнитного поля. Проверяя наличие потенциала, связь указателя с токоведущим элементом удерживают не меньше 5 секунд.

Описание однополюсных приборов

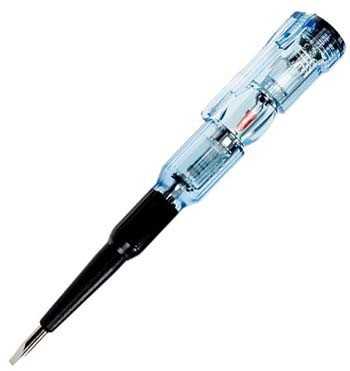

Индикаторная отвёртка — простой и популярный среди домашних мастеров инструмент. Ещё он напоминает школьную ручку из прозрачного диэлектрика, оснащённую добавочным сопротивлением и неоновой лампочкой. Определяемое напряжение 100―500 В с частотой переменного тока в сети 50 Гц. Сфера применения прибора — проверка вторичных цепей, фаз патронов, розеток и выключателей. Остриё указателя упирают в проверяемый проводник, а другой контакт индикатора замыкают касанием пальца, организуя электрическую цепь:

• потенциал фазы;
• проверяемый элемент;
• внутренняя схема прибора до клеммной площадки;
• рука и остальные части тела человека;
• земля.

Сила протекающего тока безопасная и не превышает 0,3 мА, но её достаточно для свечения неона. Названий у индикаторов этого типа много: ИН-91, ИНО-70, УНН-90, УНН-1М. Диапазон определяемых потенциалов прибором УН-453М — от 24 до 1200 В.

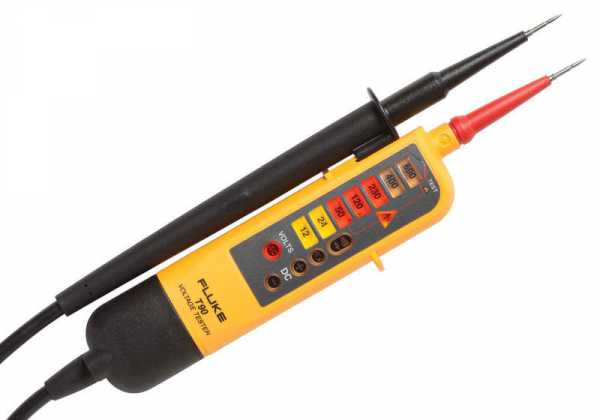

Двухполюсные указатели

Принцип действия индикаторов этого типа основан на сравнивании потенциалов в 2 токоведущих частях проверяемого оборудования: нуля и фазы. В отличие от указателей однополюсных, эти приборы оснащены двумя щупами. Человек в контакт с контролируемым напряжением не вступает и отделён от его воздействия слоем изоляции. В состав индикатора входят сигнальная лампа и 2 резистора: шунтирующий и токоограничивающий. Связь между щупами выполнена обрезиненным гибким проводом.

Из старых моделей двухполюсных указателей напряжения до 1000 В до сей поры применяются МИН 1 и УНН-10 с диапазоном рабочего потенциала 70―660 вольт. Сигнальная лампа этих приборов загорается при 60―65 В. С помощью означенных изделий проводят проверку цепи на целостность. К простым исполнениям относятся индикаторы серий ПИН-90, УН-500, УННУ-1 — они определяют только присутствие напряжения. Более совершенные модели ЭЛИН-1, ИПМ указывают также номинал и полярность потенциала.

В качестве сигнала используются светодиоды всех цветов, неоновые лампочки и цифровые показатели. Существуют также комбинированные индикаторы — к свечению добавляется звуковое сопровождение, что повышает безопасность обращения с прибором. Самый известный дигитальный двухполюсный указатель напряжения — мультиметр. Он способен определить величину потенциала переменного и постоянного тока, силу и частоту. Прибор нередко используют для решения бытовых задач.

Пользование контрольными устройствами

Перед каждым применением указатель осматривают, нет ли повреждений корпуса, изоляции, после чего проверяют работоспособность индикатора, прикоснувшись к фазе, заведомо находящейся под напряжением. Дефектный прибор приведёт к ошибке, влекущей короткое замыкание, или травме человека. При выполнении замеров

надо быть внимательным и соблюдать основные правила:

• индикатор должен соответствовать параметрам сети — будет нелишним убедиться в этом, взглянув на маркировку, нанесённую на корпусе устройства;
• во время проверки принять устойчивую позу, исключая неожиданное падение и касание с заземлёнными проводниками;
• один из способов избежать нежелательного контакта — держать свободную руку в кармане, чтобы случайно не создать замкнутого контура для электрического заряда.

При работе однополюсным указателем запрещается пользоваться диэлектрическими перчатками: должен быть обеспечен контакт пластины на ручке индикатора с пальцем оператора. Надо помнить, что электричество опасно — от ошибок гибнут не только новички, но и опытные монтёры.

rusenergetics.ru

Указатель низкого напряжения | Заметки электрика

Уважаемые гости и постоянные читатели, приветствую Вас на страницах сайта «Заметки электрика».

Продолжаем изучать вопросы по электробезопасности, а в частности средства защиты, применяемые во время эксплуатации и ремонтов электроустановок.

Сегодняшняя статья будет посвящена указателям низкого напряжения.

Указатели низкого напряжения (УНН) применяются для проверки наличия, либо отсутствия напряжения в электроустановках до 1000 (В) на тех токоведущих частях, где будут выполняться работы. Также УНН используют для проверки совпадения фаз, т.е. фазировки низковольтного электрооборудования.

Внимание!!! Прочитайте статью действие электрического тока на организм человека.

Указатели низкого напряжения, или по-другому их еще называют указатели напряжения до 1000 (В) бывают 2 типов:

• однополюсные
• двухполюсные

Поэтому и применение будет зависеть от того, какой Вы указатель используете.

Существует большое количество разновидностей указателей низкого напряжения от различных производителей.

На каждом виде я останавливаться не буду, а расскажу только о самых распространенных и надежных указателях низкого напряжения, применяемых лично мною.

Например, однополюсный указатель низкого напряжения в виде индикаторной отвертки применяется в электроустановках только переменного тока напряжением от 100 (В) до 500 (В) и частотой 50 (Гц). Принцип действия такого указателя основан на протекании емкостного тока.

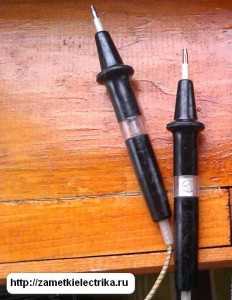

Двухполюсный указатель низкого напряжения (УНН-10К) имеет более широкое применение. Его можно использовать в электроустановках, как переменного тока напряжением от 110 (В) до 500 (В) и частотой 50 (Гц), так и постоянного тока напряжением от 110 (В) до 500 (В).

Его принцип действия основан на свечении газаразрядной лампы при протекании через нее активного тока.

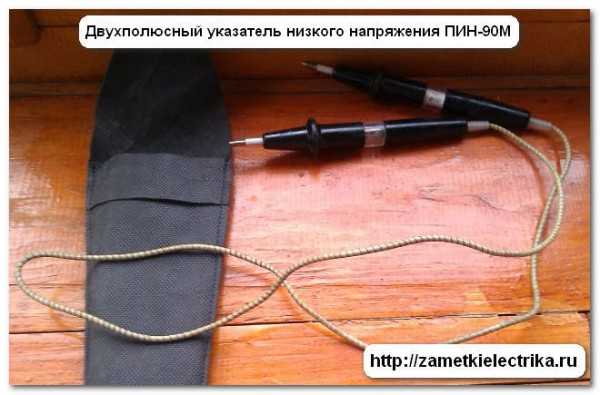

Двухполюсный указатель низкого напряжения (ПИН-90М) использую ни чуть не реже. Его принцип действия и конструкция аналогична УНН-10К.

Разница заключается лишь в пределах контролируемого напряжения. У него рабочее напряжение находится в пределах от 50 (В) до 1000 (В).

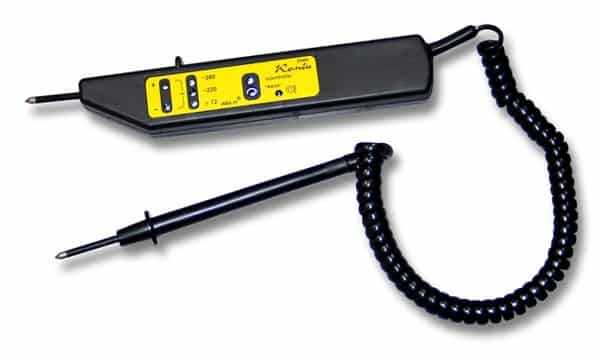

Совсем недавно я обзавелся указателем напряжения «Контакт-55ЭМ». Переходите по ссылочке и читайте инструкцию о том, как им пользоваться.

Внимание!!! Проверять отсутствие напряжения на токоведущих частях с помощью контрольных ламп ЗАПРЕЩЕНО!!!

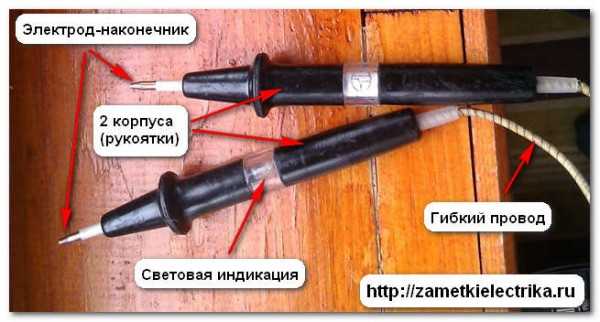

Из чего состоит двухполюсный указатель низкого напряжения?

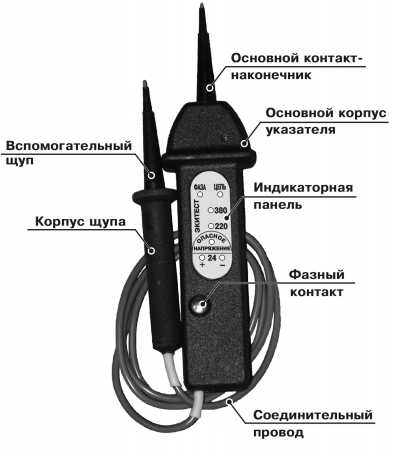

Двухполюсный указатель низкого напряжения состоит из 2 корпусов. Корпуса выполняются из электроизоляционных материалов и содержат в себе элементы, которые реагируют на наличие напряжения в проверяемой цепи в виде звуковой или световой индикации.

Два корпуса соединяются между собой гибким проводом длиной не меньше 1 метра.

Размеры корпусов двухполюсного указателя напряжения не нормируется.

На каждом корпусе двухполюсного указателя напряжения крепится электрод-наконечник, длина неизолированной части которого не должна быть больше 0,7 (см).

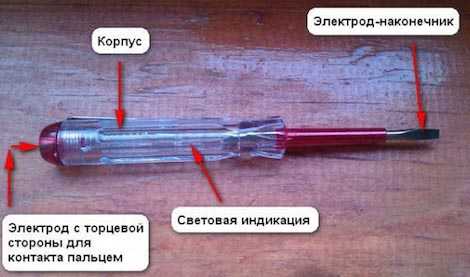

Из чего состоит однополюсный указатель низкого напряжения?

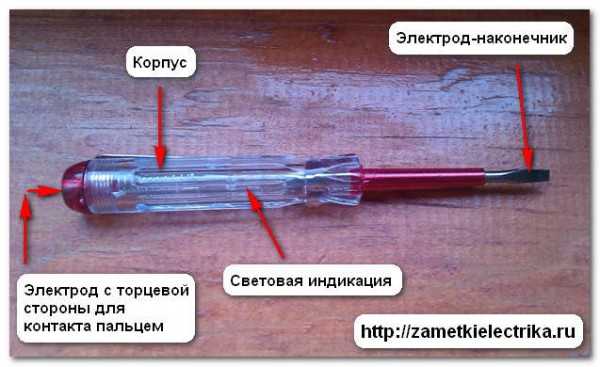

Однополюсный указатель напряжения состоит, в отличие от двухполюсного, из одного корпуса. Аналогично, корпус должен быть выполнен из материалов, обладающих электроизоляционными свойствами.

В корпусе установлены следующие элементы:

• электрод-наконечник
• электрод для контакта пальцем
• световая и звуковая индикация



Испытание указателя низкого напряжения

Указатели низкого напряжения (УНН) в процессе эксплуатации должны периодически проходить следующие электрические испытания:

• испытание изоляции рукояток и проводов
• испытание повышенным напряжением
• определение напряжения индикации
• измерение тока, проходящего через УНН при наибольшем рабочем напряжении

1. Испытание изоляции рукояток и проводов указателей низкого напряжения

Испытание изоляции рукояток корпусов и проводов указателей низкого напряжения проводится 1 раз в год по следующей принципиальной схеме:

Оба корпуса (рукоятки) двухполюсного указателя низкого напряжения заворачивают в фольгу. Соединительный провод опускают в ванну с водой, где температура воды должна находиться в пределах 10 — 40° С. Необходимо выдержать расстояние 0,8 — 1,2 (см) между водой и корпусами указателя.

Первый вывод от испытательного трансформатора соединяем к электродам-наконечникам. Второй (заземленный) вывод необходимо опустить в ванну с водой и соединить с фольгой.

Аналогично, проводят испытание изоляции корпуса (рукоятки) и у однополюсных указателей низкого напряжения. Корпус заворачивают в фольгу по всей длине. Необходимо выдержать расстояние 1 (см) между фольгой и электродом, находящимся на торцевой части указателя. Один вывод от испытательного устройства соединяем к электроду-наконечнику. Другой (заземленный) вывод — к фольге.

Для УНН с рабочим напряжением до 500 (В) испытательное напряжение 1000 (В) подается в течение 1 минуты.

Для УНН с рабочим напряжением до 1000 (В) испытательное напряжение 2000 (В) подается в течение 1 минуты.

2. Испытание указателей низкого напряжения повышенным напряжением

Испытание указателей низкого напряжения повышенным напряжением проводится следующим образом.

Испытательное напряжение величиной 1,1 от наибольшего рабочего напряжения УНН прикладывается между электродами-наконечниками у двухполюсных указателей, или между электродом-наконечником и торцевой частью у однополюсных указателей  в течение 1 минуты.

3. Определение напряжения индикации

Напряжение от испытательного устройства плавно повышают, при этом фиксируя напряжение индикации указателя напряжения (УНН).

Указатели низкого напряжения должны иметь напряжение индикации не более 50 (В).

4. Измерение тока, проходящего через УНН при наибольшем рабочем напряжении

Напряжение от испытательного устройства плавно повышают до наибольшего рабочего напряжения 1000 (В), при этом фиксируют величину тока, протекающего через УНН.

У двухполюсных указателей напряжения величина тока не должна превышать 10 (мА).

У однополюсных указателей напряжения величина тока не должна превышать 0,6 (мА).



Как пользоваться указателем напряжения?

Перед применением и использованием указателя низкого напряжения, необходимо убедиться в его исправном состоянии, путем прикосновения к токоведущим частям электроустановки, находящимся заведомо под напряжением. Также необходимо проверить наличие штампа о проведении испытаний УНН.

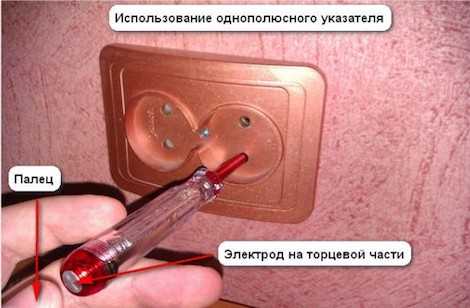

Проверка отсутствия напряжения указателем низкого напряжения производится на токоведущих частях путем непосредственного контакта. Время контакта должно быть не менее 5 секунд.

При использовании однополюсного указателя низкого напряжения применение диэлектрических перчаток не допустимо, т.к. необходимо обеспечить контакт между электродом на торцевой части корпуса и пальцем человека.

P.S. На этом статью на тему указатель низкого напряжения я завершаю. Если у Вас возникли вопросы при изучении материала статьи, то прошу задавать их в комментариях. Не забывайте подписываться на новые статьи с сайта. Новость о выходе новой статьи будет приходить Вам прямо на почтовый ящик.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

высокого и низкого, принцип работы

Для начала монтажных или ремонтных работ на электрических станциях и проводах нужно обязательно проверить показатели сети, отсутствие тока или его параметры. Для этого используется указатель напряжения, который может определить наличие вольтажа и его совпадения до 1000в.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

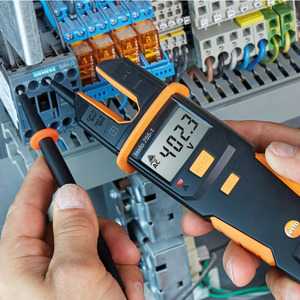

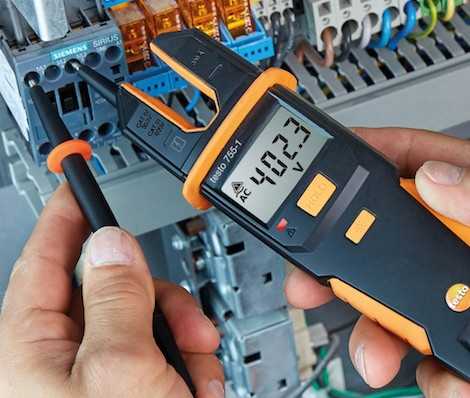

Фото – индикатор с цифровым дисплеем



В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

Фото – УН ПИН-90



Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

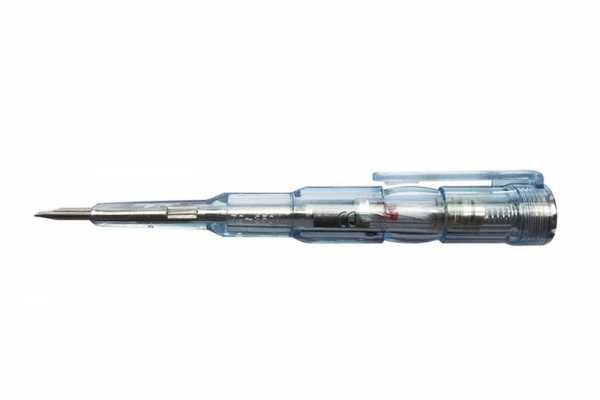

Фото – однополюсная модель



Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

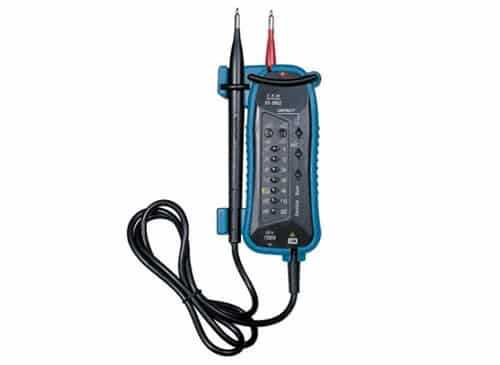

Фото – импортный УН DT-9902



Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
4. В отдельных моделях рабочая часть соединяется с индикатором;
5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

Максимальное количество Вольт	От 40 до 1000
Максимальная нагрузка индикаторов, Вольт	40
Сила тока на указателях при наибольших показателях, мА	10
Рабочее время, секунды	До 10
Размер провода, м	1,0
Рабочая (без изоляции) часть указателя, длина в мм	7,0
Диапазон рабочих температур, °С максимальная влажность, %	от -45 до +40 до 98
Максимально допустимые размеры упаковки	170х80х30
Эксплуатационный срок	До 5 лет

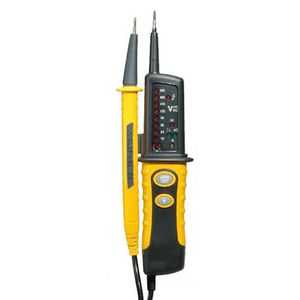

Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):

Рабочая нагрузка, Вольт	12 – 1000
Нагрузка индикаторов, Вольт	90
Сила тока, мА	5
Размер провода, м	1,0
Индикаторы	Светодиодный, светозвуковой
Диапазон рабочих температур, °С	0 … +40
Эксплуатационный срок	До 6 лет

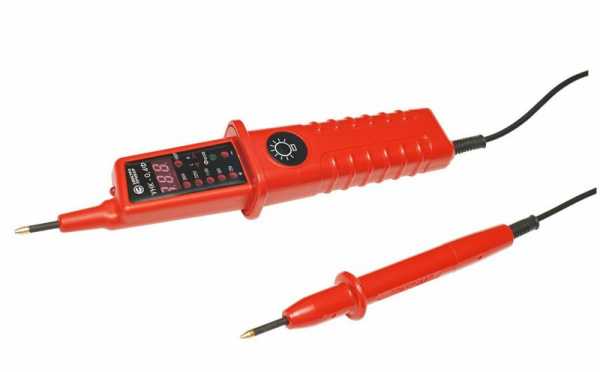

Фото – УНН Комби



Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.

Фото – УН Лоцман-2



Параметры однополюсного УВН 80:

Максимальное количество Вольт	6 – 10
Диапазон рабочих температур, °С	-40 … +45
Влажность	до 80
Размер ручки (в этой модели это отвертка)	120
Изоляция, мм	270

Технические данные однополюсного УВНБУ 6–35:

Напряжение, Вольт	6/35
Типы работы	Контактный режим, бесконтактный режим
Ток на креплениях, мА	70
Диапазон температур	От -40 до +40
Питание, Вольт	3
Диапазон действия, см	40 (в бесконтактном режиме)

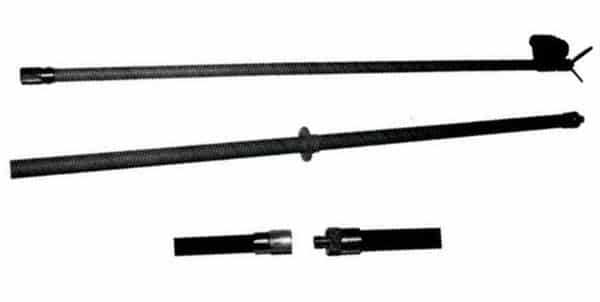

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:

Нагрузка, В	25
Максимальные показатели Вольт	400
Размер провода, м	1,5
Срок эксплуатации	7 лет

Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании.

Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.

Фото – УВНУ-10ФБ Поиск 1



Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.

www.asutpp.ru

Указатель напряжения до 1000в – однополюсный и двухполюсный

Содержание:

1. Общие требования к приборам
2. Устройство и работа двухполюсных указателей
3. Однополюсные указатели напряжения
4. Проведение эксплуатационных испытаний

Перед выполнением электромонтажных работ или ремонте оборудования электростанций необходимо в обязательном порядке осуществить проверку параметров сети, на предмет наличия или отсутствия тока. С этой задачей помогает справиться указатель напряжения до 1000 В, с помощью которого проверяются токоведущие части. Только убедившись в отсутствии напряжения можно выполнять проверки электрических схем, контролировать исправность электроустановок, обнаруживать повреждения и т.д.

Все указатели оборудуются световыми сигналами. Если такой индикатор загорается, значит на проверяемом участке или между участками имеется напряжение. Чаще всего используются указатели напряжения до 1000В, которые могут быть одно- или двухполюсными.

Общие требования к приборам

Все типы указателей напряжения являются переносными универсальными приборами. С их помощью проверяются клеммы электроустановок, токоведущие части, а также токоведущие провода на наличие напряжения. Данное устройство имеется у каждого специалиста, при выезде на объект для проведения электромонтажных работ.

Указатели напряжения должны соответствовать определенным требованиям:

• Указатели напряжения до 1000 В должны быть оборудованы индикаторами, нагрузка на которые не превышает 90 вольт.
• Однополюсные приборы помещаются в общий корпус. Двухполюсные размещаются в двух отдельных корпусах, соединенных электрическим шнуром.
• Каждый индекатор, независимо от конструкции, условно разделяется на несколько поверхностей: изолированная рабочая, определяющая и держатель.
• Некоторые модели имеют рабочую часть, соединенную с индикатором.
• Перед началом работ указатель должен проверяться воздействием напряжения 2 кВ. Время проверки не превышает 1-й минуты.

Нормы электробезопасности предусматривают использование во время работ специального энергокомплекта, состоящего из диэлектрических ботинок и перчаток. Весь перечень технических требований к указателям напряжения подробно описывается в нормативных документах государственного стандарта.

При активном токе используются двухполюсные приборы, а при емкостном – однополюсные. Первые могут применяться при постоянном и переменном токе, а вторые – только при переменном токе. Самым безопасным считается бесконтактный указатель, снимающий информацию через электромагнитное поле. В большинстве случаев предпочтение отдается двухполюсным указателям.

Устройство и работа двухполюсных указателей

Принцип действия этих приборов основан на сравнении потенциалов при его подключении к токоведущим частям проверяемого устройства. В этот момент в резисторах указателя происходит повышение или понижение сопротивления. Незначительный ток, протекающий в клеммах или проводах воздействует на индикатор, после чего начинается подача светового или звукового сигнала.

Отсутствие реакции индикатора означает соответственно и отсутствие напряжения. Если сигнал индикатора плавно затухает, это свидетельствует о наличии в проводах остаточной энергии.

Как правило, двухполюсный указатель состоит из двух корпусов, изготовленных из диэлектрических материалов. Внутри них располагаются элементы определяющие напряжение и осуществляющие звуковую и световую индикацию. Для соединения корпусов используется гибкий провод, длина которого составляет 1 метр и более.

На вводах в корпус провод оборудуется амортизационными втулками или усиленной изоляцией. В каждом корпусе имеется наконечник-электрод, крепко закрепленный на установленном месте. Его неизолированная часть должна быть не более 7 мм, за исключением указателей, предназначенных для работы с воздушными линиями, у которых этот параметр зависит от технических условий.

Иногда, при наличии переменного тока, в металлических деталях указателя может образоваться емкость по отношению к земле или другим фазам электрооборудования. В этом случае ее вполне достаточно, чтобы индикаторная лампочка начала светиться, когда к фазе прикасается всего один щуп. Данное явление устраняется за счет шунтирующего резистора, сопротивление которого одинаковое с добавочным резистором.

Однополюсные указатели напряжения

Однополюсный указатель размещается в едином корпусе, также изготовленном из диэлектрических материалов. Внутри него располагаются все конструктивные элементы. Основным электродом является наконечник, закрепленный в передней части прибора, а дополнительным – электрод, размещенный на торце или сбоку корпуса, обеспечивающий контакт с рукой специалиста. Размеры корпусов имеют широкий диапазон, что позволяет выбрать наиболее удобный вариант.

Индикация указателей осуществляется под напряжением не выше 50 вольт. Она может быть ступенчатой и подаваться цифровыми и другими сигналами. Звуковые и световые сигналы подаются в прерывистой или непрерывной форме и должны хорошо распознаваться. Напряжение индикации при импульсных сигналах указателей имеет значение, когда интервал между импульсами составляет не более 1 секунды.

В ходе проверки однополюсный указатель до 1000В соприкасается лишь с одной токоведущей частью. Контакт с землей обеспечивается от боковой кнопки через палец руки, и далее через все тело к цепи указателя. Сила тока в этот момент не должна превышать 0,3 мА.

Данные приборы используются лишь для проверки оборудования с переменным током, так как при постоянном токе лампочка не загорится даже когда в цепи есть напряжение. С их помощью проверяются схемы вторичной коммутации, определяются фазные провода в различных устройствах.

Правилами электробезопасности запрещено использование контрольной лампы вместо указателя напряжения. Подобная конструкция состоит из лампы накаливания, вкрученной в патрон, соединенный с двумя короткими проводниками. Если такая лампа случайно включается при напряжении более высоком, чем то, на которое она рассчитана, ее колба может взорваться.

Проведение эксплуатационных испытаний

Такие испытания проводятся на предмет технического состояния прибора и его способности выполнять свои функции. Подобные мероприятия предполагают испытание изоляции, определение напряжения индикации, проверку работоспособности прибора в условиях повышенного напряжения.

Одновременно проверяется ток, протекающий через устройство при его максимальном рабочем напряжении. В некоторых случаях может быть проверено напряжение в цепях постоянного тока. Выполняется проверка, насколько правильно индикатор реагирует на полярность.

В самом начале выполняется плавное увеличение напряжения от нулевой отметки. Одновременно производится фиксация напряжения индикации, а также тока, проходящего по указателю при его максимальном рабочем напряжении. Далее прибор на протяжении одной минуты выдерживается в условиях повышенного испытательного напряжения. Оно должно быть выше максимального рабочего напряжения указателя примерно на 10%.

В двухполюсном приборе испытательное напряжение прикладывается между обоими наконечниками-электродами, а в однополюсном – между наконечником-электродом и кнопкой электрода, расположенной в торце или сбоку.

electric-220.ru

однополюсные двухполисные, до 1000в и свыше

Персонал энергопредприятий, электрифицированных производств, электромонтажники-профессионалы и любители отлично знают о смертельной опасности тока. Так как они постоянно работают с электрооборудованием, возникает необходимость в определении наличия напряжения, ведь увидеть его в обычной обстановке нельзя. Для этого существуют специальные приборы – указатели напряжения, работающие в режиме индикации.

Проверка отсутствия напряжения

Виды указателей

Главное в распределении приборов по определенным группам – это зависимость от уровня напряжения:

• до 1000 В;
• выше 1000 В (сюда относятся устройства 6-10, 35, 110, 220, 330 кВ).

Важно! Прибором одного вида можно работать только на тех напряжениях, для которых он предназначен.

Низковольтные устройства

Указатели напряжения до 1000в делятся на две разновидности:

• однополюсные, служащие для определения напряжения в схемах переменного тока;
• двухполюсные.

Однополюсные

Работа однополюсных индикаторов основана на принципе протекания емкостного тока во время замыкания цепи пальцем человека. Конструкция прибора содержит:

• корпус из изолирующего материала;
• рабочий контакт, или щуп;
• сопротивление с целью ограничения напряжения;
• газоразрядная лампа;
• контактная поверхность на торце прибора для касания пальца.

Такой указатель низкого напряжения применяется во вторичных цепях для нахождения фазного провода. О присутствии напряжения сигнализирует загорание лампы. Образец прибора – УН 453М. Диапазон определяемых напряжений для него – от 24 В до 1,2 кВ

Указатель напряжения УН 453М

Важно! Перед использованием устройства надо выяснить его исправность прикосновением к рабочей фазе. Для полной уверенности, что тока нет, время испытания не должно быть меньше пяти секунд.

Есть другие индикаторы: iek оп-2э с парой светодиодов, которыми можно определять контактным и бесконтактным способом присутствие напряжения и наличие электромагнитного поля. Предел определяемого напряжения – 250 В.

Двухполюсные

Двухполюсный указатель напряжения состоит из двух рукояток с контактными щупами, которые присоединяются друг к другу посредствам изолированного проводника. На основной части прибора установлена газоразрядная лампа и сопротивление, на дополнительной – только сопротивление.

Индикатором напряжения ПИН 90М можно определять напряжение в однофазной и трехфазной сети. Если замеры производятся между фазой и нулевым проводом (землей), то происходит контроль фазного напряжения. Если между двумя фазными проводами – контроль линейного напряжения. Большое сопротивление лампочки, получаемое благодаря резистору, позволяет отсечь наводки.

Контроль напряжения двухполюсным указателем

Применение двухконтактного указателя напряжения ПИН 90М возможно и для цепей постоянного тока.

Другой популярный двухполюсный прибор – Контакт 55ЭМ. На корпусе главной части указателя напряжения Контакт 55ЭМ находится три светодиода, промаркированных значениями напряжения: 24, 220, 380 В. Дополнительно устройство снабжено звуковым зуммером.

Кроме светодиодов, соответствующих приблизительным показателям напряжения, Контакт 55ЭМ имеет еще электродный контакт (Ph) со светодиодной сигнализацией для определения фазного или нулевого провода.

Чтобы проконтролировать напряжение от постоянного источника, у указателя напряжения Контакт 55ЭМ в том же ряду светодиодов имеется еще один с обозначением «-», что позволяет определить «плюсовой» и «минусовой» провод. При касании основным контактным щупом «минуса», а вспомогательным «плюса» он загорится.

Контакт 55ЭМ

Важно! Недопустимо применять контрольные лампы для выяснения наличия напряжения в низковольтных цепях. Пользоваться можно только указателем напряжения.

Высоковольтные устройства

При подготовке рабочих мест на высоковольтном оборудовании производится заземление частей электроустановок. Перед этим обязательно проверяется отсутствие напряжения высоковольтным указателем.

Указатель высокого напряжения состоит из:

• контактного наконечника;
• газоразрядной лампочки;
• зарядного конденсатора, обеспечивающего работу лампы.

По сравнению с низковольтными приборами, высоковольтные обладают мощной изолирующей частью, которая имеет резьбовое соединение с рукоятью. Минимально допустимые габариты изолирующей части:

• 1-10 кВ: изолирующая часть – 23 см, рукоять – 11 см;
• 10-20 кВ: 32 см и 11 см;
• 35 кВ: 51 см и 12 см;
• 110 кВ: 140 см и 60 см;
• 110-220 кВ: 250 см и 80 см.

Указателем напряжения УВН 10 проверяют напряжение до 10 кВ.

Важно! Напряжение, при котором загорается лампочка указателя высокого напряжения УВН 10, составляет 0,25 от сетевого напряжения.

Порядок работы с указателем высокого напряжения УВН 10:

1. Соединяются рукоять и изолирующая часть прибора;
2. Внешним осмотром проверяется целостность изолирующей части на присутствие расслоений, трещин и прочих механических повреждений.
3. Надеваются диэлектрические перчатки, испытанные и проверенные внешним осмотром. Без перчаток пользование прибором запрещается;
4. Проверяется исправность УВН 10 приближением к частям электрооборудования, где присутствует напряжение. Иногда для проверки используют специальный переносной прибор;

Важно! Держать указатель допускается строго до ограничивающего рукоять кольца.

5. Прикоснуться контактным наконечником к испытываемым частям. Если наблюдается свечение лампы, то приближаться к этой установке недопустимо.

Аналогичная конструкция у другого часто используемого указателя напряжения УВН 80. Применяют УВН 80 также до 10 кВ.

УВН 80

Указатели напряжения для проверки совпадения фаз (УВНФ) 6-10 кВ отличаются от обычных устройств. Они состоят из главной части, являющейся указателем, и дополнительной, оснащенной контактным щупом и резистором. Обе части соединяются проводом. В процессе проведения фазировки на коммутационном аппарате (выключателе) делают разрыв цепи, а на его контакты с двух сторон подают напряжение. Затем наконечниками указателя касаются однополюсных контактов по обе стороны разрыва. Свечение лампы указывает на несовпадение фаз. Отсутствие свечения говорит о правильности подсоединения фаз.

Указатель напряжения для проверки совпадения фаз

Испытания указателя

Для всех УВН устанавливаются нормы регулярных испытаний в лаборатории. Проверки должны производиться ежегодно. Испытывают состояние изоляции и напряжение зажигания сигнальной лампочки.

1. Изолирующую часть освобождают, отсоединяя контактный щуп;
2. Прикладывают к ней напряжение не ниже 40 кВ. Время испытания – 5 минут;
3. Во второй части испытания напряжение на контактной части поднимают плавно до срабатывания лампочки.

Все приборы просты в использовании, но работа с ними требует осторожного отношения и выполнения мер безопасности.

Видео

Оцените статью:

elquanta.ru

Указатель напряжения. Виды и применение. Работа и применения

Указатель напряжения называются переносные устройства, которые предназначены для выявления отсутствия или наличия напряжения в сети или на токоведущих элементах электрических установок. Такую проверку производят перед подключением переносного заземления или включением заземляющих ножей, а также перед началом электромонтажных работ. В этих случаях не обязательно определять значение напряжения, требуется знать только его наличие или отсутствие.

От указателя напряжения зависит жизнь электромонтера, так как по его показаниям определяют наличие напряжения. Только убедившись, что на токоведущих частях устройства нет напряжения, можно приступать к работе по ремонту светильника, выключателя или розетки.

Разновидности

Рассмотрим существующие виды указателей напряжения, и как они разделяются.

По напряжению:

• До 1 кВ.
• Свыше 1 кВ.

Указатели напряжения до 1 кВ делятся по числу полюсов:

• Однополюсные.
• Двухполюсные.

Универсальные указатели делятся по виду измеряемого тока:

• Для переменного тока.
• Для постоянного тока.

По виду индикатора:

• Светодиодные.
• Цифровые.

Также, существуют бесконтактные указатели.

Устройство и принцип действия

Рассмотрим подробнее конструктивные особенности всех перечисленных видов указателей, и их принцип работы.

Однополюсный указатель напряжения

Такие указатели имеют один полюс. Для определения наличия напряжения достаточно прикоснуться этим полюсом к токоведущему элементу. Соединение с заземлением создается по телу человека, когда он пальцем руки касается контакта на указателе. При этом возникает очень малый ток, не более 0,3 миллиампера, лампа начинает светиться.

Чаще всего однополюсный указатель изготавливается в виде отвертки или авторучки из диэлектрического прозрачного материала, или со смотровым окошком. В корпусе расположен резистор и неоновая лампочка. Внизу корпуса находится пружина и щуп, а вверху контактная площадка для касания пальцем.

Указатель с одним полюсом используется только для проверки переменного тока, так как при постоянном токе неоновая лампа не будет гореть, даже если есть напряжение. Его целесообразно использовать для контроля фазных проводников, фазы в выключателе, розетке или патроне и в других аналогичных местах.

Допускается использование указателя до 1000 вольт без резиновых перчаток и других средств защиты. Согласно правилам безопасности, нельзя использовать в качестве указателя напряжения контрольную лампу («контрольку»), установленную в патрон, с подключенными двумя небольшими кусками провода. При случайной подаче большого напряжения на эту лампу, или при ее механическом повреждении, колба лампы может лопнуть и нанести травму электромонтеру.

Из недостатков однополюсных указателей можно отметить их малую чувствительность. Они показывают наличие напряжения только от 90 В.

Двухполюсный указатель напряжения

Состоит из 2-х отдельных частей, выполненных из диэлектрического материала и медного гибкого изолированного проводника, соединяющего эти части.

На этом рисунке показано устройство двухполюсного указателя. Неоновая лампа зашунтирована сопротивлением. Это снижает чувствительность указателя к воздействию наведенного напряжения.

Чтобы определить отсутствие или наличие напряжения с помощью двухполюсного указателя, необходимо прикосновение к двум элементам устройства, между которыми может быть напряжение. Если напряжение присутствует, то неоновая лампа будет светиться при протекании через нее тока, который зависит от разности потенциалов между элементами устройства, к которым выполнено прикосновение указателем.

Ток, протекающий через лампу, имеет очень малую величину (несколько миллиампер). Это достаточно, чтобы лампа выдавала устойчивый сигнал света. Чтобы ограничить увеличивающийся ток в лампе, последовательно к ней подключен резистор.

На основе вышеописанного указателя производятся индикаторы, которые определяют значение напряжения.

В этом указателе применяется специальная светодиодная шкала на корпусе, имеющая градуировку на конкретные значения напряжения: 12 … 750 В.

Указатели напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы во время прохождения по ней зарядного тока конденсатора (емкостного тока). Конденсатор подключается по последовательной схеме с неоновой лампой. Такой указатель напряжения еще называют высоковольтным. Он годится только для контроля переменного напряжения, им касаются только к фазе. Никаких контактных площадок для пальцев на них нет.

Различные модели указателей имеют свои особенности конструкции, но все они состоят из основных общих для любых указателей элементов:

Согласно правилам безопасности, при работе с таким указателем необходимо использовать резиновые перчатки. Всегда перед использованием указателя необходимо произвести его внешний осмотр на предмет отсутствия повреждений, а также проверить его работоспособность и подачу сигнала.

Такой контроль выполняется путем подноса щупа к токоведущим элементам устройства, которые точно находятся под напряжением. Также проверку работоспособности иногда проводят с использованием источников повышенного напряжения, либо мегомметром. Высоковольтный указатель в условиях гаража можно проверить следующим образом: приблизить указатель к работающему двигателю мотоцикла или автомобиля, а именно, к одной из свеч зажигания.

Согласно правилам безопасности указатель напряжения запрещается заземлять, так как провод заземления может случайно прикоснуться к частям, находящимся под напряжением, вследствие чего произойдет поражение электромонтера электрическим током. Высоковольтный указатель напряжения и без подключения заземления образует четкий сигнал работы.

Заземление указателя напряжения допускается заземлять только в случае, когда емкость указателя относительно земли очень незначительная, и ее не достаточно для контроля наличия напряжения. Это бывает при работах с воздушными линиями, находясь на деревянных опорах.

Универсальные указатели

Используются для контроля нуля и фазы, а также проверки напряжения и его значения в интервале 12-750 вольт для переменного тока, и до 0,5 кВ для постоянного тока.

Такие указатели применяют также для прозвонки соединений различных электрических цепей.

В этих устройствах в качестве индикаторов применяют светодиоды, а вместо источника напряжения – конденсатор повышенной емкости.

Указатель напряжения может оснащаться цифровым ЖК дисплеем с выводом напряжения в вольтах. При наибольшем значении напряжения 220 В на дисплее отображаются все значения от наименьшего до наибольшего. Этот прибор отображает ориентировочное значение, и имеет низкую точность показаний. Преимуществом такого устройства является отсутствие источника питания.

Бесконтактный указатель напряжения служит для выявления проводов, находящихся под действием напряжения. Они могут быть скрыты в стеновых панелях или стенах. Устройство такого прибора реагирует на электромагнитное переменное поле. Имеется звуковая и световая индикация.

Правила применения

Перед применением указателя нужно убедиться в его работоспособности и правильных показаниях. Чтобы это проверить, необходимо произвести контроль напряжения в сети, которая точно находится под напряжением, и убедиться в том, что прибор работает. Только после этого допускается его применение в работе.

Запрещается применять лампу накаливания вместо индикатора в указателе напряжения. Эта лампа является травмоопасной и ненадежной.

Чтобы найти фазу на токоведущих элементах или проводах с помощью однополюсного указателя, необходимо взять указатель в правую руку за диэлектрическую рукоятку, прикоснуться щупом к проверяемому проводнику или токоведущему элементу. При этом левую руку нужно отвести за спину, чтобы ей случайно не прикоснуться к токоведущим элементам или заземлению. Пальцем правой руки коснуться металлического контакта однополюсного указателя. Прикасаться удобнее большим пальцем.

Если неоновая лампочка при этом светится, это значит, что проверяемый вами токоведущий элемент находится под напряжением фазы. Если лампа не горит, значит это ноль, либо напряжение отсутствует вовсе.

В случае с двухполюсным указателем, щуп того корпуса указателя, где есть индикатор, устанавливают на проверяемый элемент. Вторым щупом касаются другой фазы или ноля. По свечению лампы также определяют отсутствие или наличие питания. Пользование таким прибором не составляет никакой трудности.

При проверке напряжения необходимо работать аккуратно и осторожно, соблюдая правила безопасности, так как это очень опасно для жизни человека.

Похожие темы:

electrosam.ru

для чего предназначен и как действует, виды приборов до 1000 В

Перед проведением ремонтных или монтажных работ в электроустановках до 1000 В необходимо убедиться в отсутствии тока питающей сети и на проводниках. Для этого используют указатели низкого напряжения. Принцип их действия разнится, меняется и конструкция. Ошибка при определении наличия заряда дорого обойдётся пользователю, важно своевременно испытывать инструмент. Соблюдение правил употребления указателя — вторая составляющая безопасности.

Назначение и виды

Сфера применения указателей напряжения до 1000 В не ограничивается работами по монтажу и ремонту. Распознать имеющийся заряд необходимо на отключённых токоведущих элементах, отыскании повреждений в схеме электроустановки или просто на конце оголённой жилы кабеля.

Во всех перечисленных случаях достаточно лишь зафиксировать напряжение, а его величина обычно известна. Это обстоятельство обусловливает переносную форму прибора и малые габариты. По различным признакам все указатели разделяют на несколько видов:

• величина напряжения: <1000 В и ≥1 кВ;
• количество измерительных наконечников — одно- и двухполюсные, бесконтактные;
• индикация сигнала бывает световая диодная или ламповая, цифровая;
• характер распознаваемого электрического тока: постоянный, переменный.

Далее речь пойдёт о низковольтных указателях — их назначение обусловливает конструкцию. Однополюсные индикаторы используются для определения потенциала только в сетях и установках переменного тока. Заряд постоянного характера не вызовет загорания лампочки даже при имеющемся напряжении на испытуемом элементе. Такие указатели рекомендуется применять для отыскания фазного провода в предохранителях, ламповых патронах, выключателях. Защитные средства при работе с прибором не требуются.

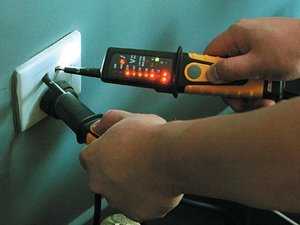

Другое направление использования у двухполюсного указателя напряжения — он действует в условиях постоянного и переменного тока. Для отыскания заряда в недоступных для непосредственного прикосновения наконечников к определяемому объекту местах применяют бесконтактные приборы.

Такой способ безопасен, а на табло не только высвечивается обнаруженное напряжение, но цифровая индикация обозначит и приблизительную величину.

Принцип действия и конструкция

Требования к указателям потенциала контактного типа напряжением до 1 кВ приведены в государственном стандарте ГОСТ 20493–2001 . Общее для полюсных приборов конструкционное условие касается неизолированной части наконечников — её размер < 5 мм, а сами контакты закрепляются жёстко и не смещаются вдоль оси.

Однополюсные индикаторы

Внешне прибор напоминает авторучку, или инструмент исполняется в виде отвёртки с корпусом из прозрачного диэлектрика. Принцип действия основан на улавливании ёмкостного тока. Чтобы определить, есть ли заряд, наконечником касаются проверяемого элемента. В изолированной оболочке изделия находятся последовательно соединённые детали схемы:

• электрод-наконечник располагается в нижней части — жало отвёртки;
• световой индикатор — неоновая сигнальная лампочка;
• добавочный резистор для гашения избыточного напряжения;
• верхний плоский металлический контакт для пальца оператора — находится в торце рукоятки или сбоку.

Измерение делается после размещения нижнего электрода на токоведущем предмете, а замыкается электрическая схема прикосновением пальца испытателя к верхнему контакту индикатора. При этом возникает ёмкостной ток — человек выступает в роли обкладки конденсатора: перемещение заряда происходит от резистора к земле.

Возникающая электродвижущая сила обеспечивает свечение лампочки. Напряжение индикации не превышает 90 В, а показатель тока — не больше 0,3 мА, что не опасно для здоровья человека. В однополюсных приборах редко используют для генерации сигнала пьезокерамические зуммеры и светодиоды, поскольку величина ёмкостного тока слишком мала. Рабочие параметры прибора: измеряемое напряжение 100―500 В, частота 50 Гц.

Двухполюсные пробники

Работают такие указатели при протекании активного тока, их назначение — проверки в переменных и постоянных сетях и установках. Прибор включается в испытываемую схему прикосновением к двум проводникам, между которыми требуется определить потенциал. Проявление напряжения происходит свечением неоновой лампы или лампы накаливания мощностью <10 Вт. Составные части двухполюсника:

• два диэлектрических корпуса (размеры не нормируются) с контактами-наконечниками;
• элементы схемы: визуальная, акустическая или стрелочная индикация с малогабаритным питанием заключены внутри оболочек; сигнал может подаваться светодиодной или неоновой лампой с резистором — шунтом для гашения наводящихся токов;
• два остова соединены гибким изолированным проводом из меди длиной ≥1 м и с утолщениями в местах входа в корпусы.

Указатели применяются для проверки напряжения 0―1000 В. Одна из многочисленных моделей — УНН-10К с газоразрядной лампой используется для определения потенциала сетей частотой 50 Гц постоянного и переменного тока в диапазоне 110―500 В. Другой образец аналогичной конструкции — ПИН-90М отличается пределами измеряемого напряжения: 50―1000 В.

Испытания и правила использования

От правильной работы указателя зависит жизнь и здоровье оператора. Поэтому так важны средства индивидуальной защиты от поражения электричеством. Проверка потенциала посредством включения в сеть контрольной лампы запрещена. Повышенное напряжение приведёт к разрыву стеклянной оболочки и травмированию проверяющего.

В процессе эксплуатации УНН периодически проводят следующие испытания:

• изоляция корпуса проверяется одноминутным напряжением 2 кВ;
• остальные элементы подвергаются обработке потенциалом на 10% большим, чем рабочий, в течение не меньше 60 секунд;
• определение вольтажа индикации — контрольный показатель <90 В;
• измерение тока при максимальном эксплуатационном напряжении прибора: для однополюсных УНН норма <0,6 мА, у двухполюсных — не больше 10 мА.

Периодические испытания проводятся каждые 2 года, включая проверку комплектности и присутствие повреждений на изоляционных поверхностях. Правила пользования указателями предписывают, что при напряжении до 1 кВ средства защиты при замерах не применяются.

До начала работы с прибором обязательно нужно убедиться в его исправности: прикоснуться к предметам, заведомо находящимся под током, а также проверить дату следующего испытания по штампу предыдущего. При пользовании однополюсным УНН должен быть обеспечен контакт между пластиной-электродом и кожей пальца оператора, поэтому диэлектрические перчатки исключаются. Длительность замера составляет не менее 5 секунд.

220v.guru
