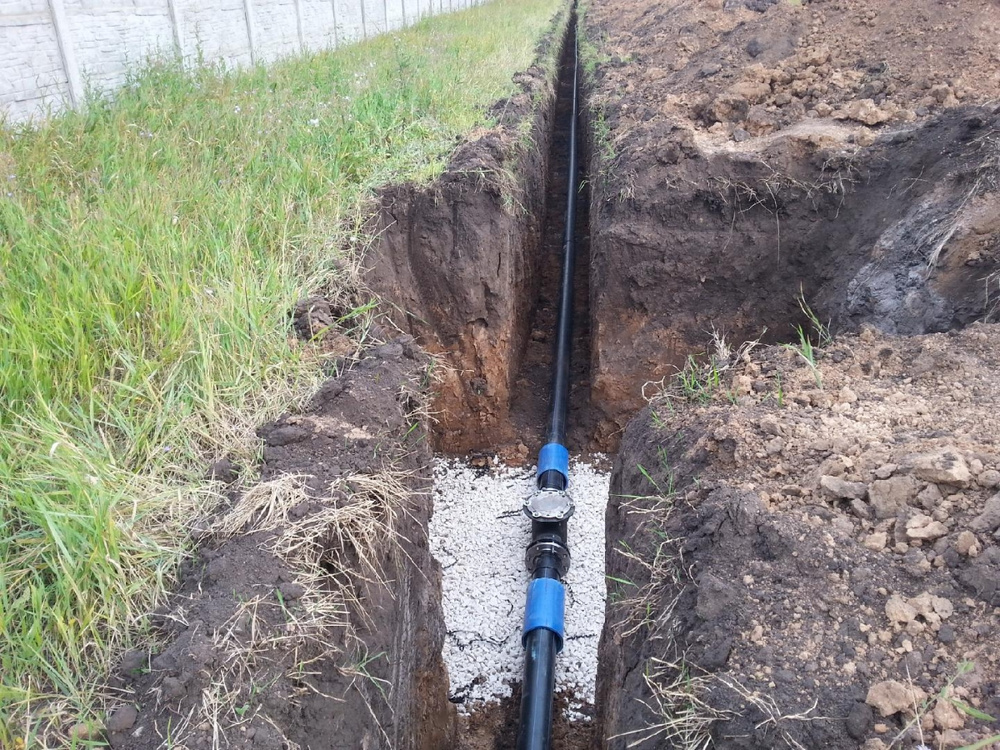

Прокладка водопроводной трубы в земле

Работа водопровода напрямую зависит от того, насколько правильно выполнена его прокладка в земле. Прокладка водопроводной трубы в земле должна в обязательном порядке производиться по все существующим правилам и нормам.

Разработка проекта прокладки труб

Именно с создания проекта и должна начинаться укладка водопроводных труб в земляные траншеи. При разработке проекта траншеи необходимо обратить внимание на следующие моменты:

— рыхлость почвы и ее мягкость. Именно от качества почвы зависит выбор труб;
— площадь территории. В зависимости от той площади, на которой будет прокладываться трубопровод, производится расчет количества отверстий, а также разветвлений.

Трубы для монтажа водопроводной системы

В большинстве случаев для создания водопроводной системы используются трубы ПНД PN10. Изготавливаются данные трубы из полиэтилена низкого давления. Трубы ПНД PN10 обладают следующими характеристиками:

— высокая гибкость;
— устойчивость к коррозии;
— выдерживают давление до 10 атмосфер;
— отличаются высокой прочностью.

Не рекомендуется использовать для создания водопровода дешевые полиэтиленовые трубы. Велика вероятность того, что пи использовании данных труб в водопроводе достаточно быстро появятся протечки.

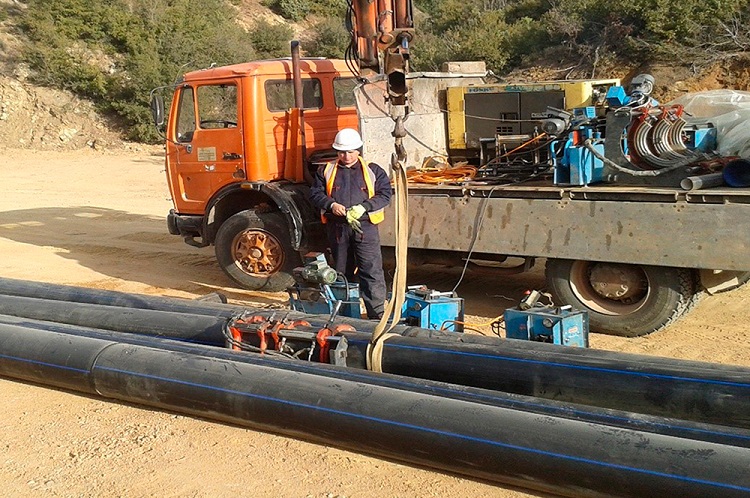

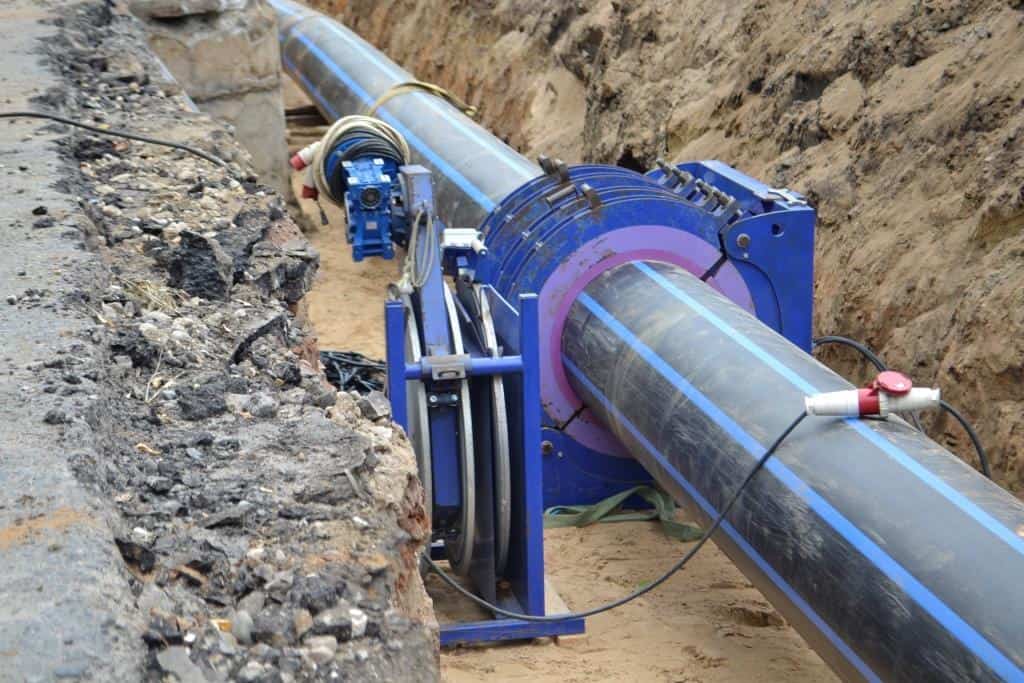

Полиэтиленовые трубы отличаются высокой скоростью монтажа. Укладка водопроводной трубы в траншею производится при помощи фитингов. Фитинги, необходимые для соединения труб ПНД, стоят совсем недорого.

Глубина траншеи

Глубина прокладки водопроводных труб в земле определяется таким нормативным документом как СНиП. Согласно СНиП водопроводные трубы нужно опускать в траншею глубиной более 1,6 метра. Если сделать траншеи для водопроводных труб меньшей глубины, то в зимний период они будут промерзать, так как глубина замерзания почвы составляет 1,4 метра. Чтобы узнать более точную глубину траншеи именно в Вашей местности можно обратиться в строительную компанию.

Угол  укладки водопроводных труб

Укладка водопроводных труб должна производиться с определенным уклоном. В таких водопроводах не происходит накапливания воздуха. Уклон водопроводных труб должен быть не менее 0,001. Сам уклон делается по направлению к выпуску. Если рельеф местность плоский, то уклон может быть уменьшен до 0,0005.

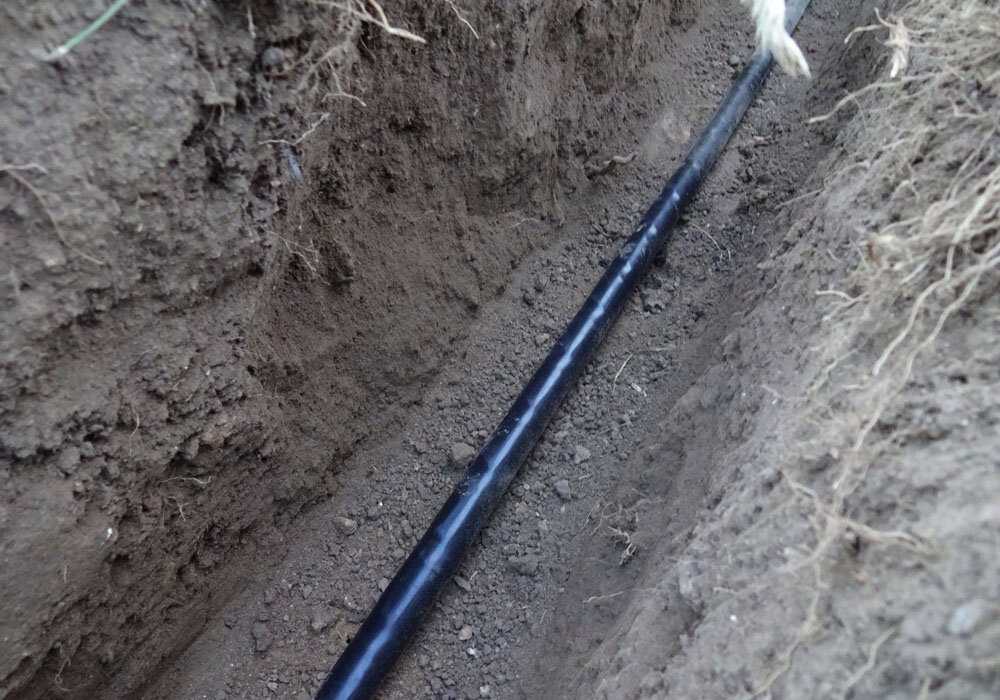

Особенности укладки водопроводных труб в грунт

1. После того, как траншея будет готова, дно ее необходимо уплотнить.

2. Перед тем, как укладывать водопроводные трубы в траншею их необходимо утеплить. Утепляются трубы с помощью пенопластовых оболочек или греющего кабеля.

3. В процессе укладки труб нужно постоянно проверять места их стыковки. В трубах не должно быть трещин и протечек. Дополнительно их можно замотать специальной строительной лентой.

4. Как только водопровод будет собран, необходимо включить воду и проверить его работу. Только после этого траншеи можно закапывать.

методы, технология, поэтапная инструкция работ, особенности

Содержание

• Современные методы бестраншейной прокладки труб
• Технология прокладки трубопровода бестраншейным методом
• Подготовительные работы перед прокладкой трубопровода
• Особенности проведения канализации в частном доме
• Теплоизоляция системы канализации

Еще 10-15 лет назад при прокладке трубопровода приходилось перекрывать улицы, выкапывать огромные траншеи, что создавало значительные неудобства для жителей больших городов. При современных темпах строительства очень часто возникает потребность провести к какому-либо участку дополнительные инженерные сети, такие, как канализационные или другие трубы. Однако прогресс не стоит на месте, и в строительной области со временем появляются новые технологии, помогающие коммунальным службам решать множество проблем.

Прокладка труб без рытья траншей позволяет сэкономить довольно много времени при прокладке или замене трубопровода, а также избежать неудобств и решить такие проблемы, как проведение коммуникаций под магистралями и дорогами с оживленным движением. Новые технологии дают возможность рабочим прокладывать трубы на значительное расстояние без выкапывания траншей и заменить коммуникации, проложенные на большой глубине, в очень короткие сроки.

Современные методы бестраншейной прокладки труб

Бестраншейная прокладка труб

На сегодняшний день применяется 3 метода прокладки труб без рытья траншей:

• прокалывание;
• продавливание;
• горизонтальное бурение.

В первом случае грунт прокалывается специальной трубой с наконечником (буром). Прокалывание осуществляется при небольшом диаметре самой трубы и на относительно небольшое расстояние.

Продавливание может применяться при прокладывании труб гораздо большего диаметра и на значительные расстояния. Этот метод часто используется для прокладывания стальных труб, когда сама труба продавливается сквозь слой грунта.

Горизонтальное бурение осуществляется с применением буровых установок, при этом ширина отверстия может быть гораздо больше, чем нужно для прокладываемой трубы. Преимуществом данного метода является то, что он позволяет рабочим незначительно изменять маршрут бура в процессе работы – для того, чтобы обходить препятствия.

При прокладке труб бестраншейным методомучитываются такие факторы, как характер грунта, где будет проходить канализационная (или другая) система, ширина самой трубы и те материалы (вернее, их свойства), из которых она изготовлена, а также расстояние, на которое нужно проложить трубопровод.

От этих факторов зависит, каким способом будет проложена данная инженерная коммуникация (при помощи прокалывания, продавливания или горизонтального бурения). От характера грунта также зависит выбор того или иного бура, что влияет на конечную стоимость работ.

Технология прокладки трубопровода бестраншейным методом

Прокладка канализационной трубы без траншеи зачастую осуществляется методом прокалывания или горизонтального бурения, что обусловлено относительно небольшим диаметром канализационной трубы.

Современная технология бестраншейной прокладки трубопровода включает в себя несколько последовательных этапов:

1. само бурение осуществляется буровой головкой (или буром), внутри которого находится излучатель, подающий сигналы на локатор, который находится в руках у рабочего, обслуживающего буровую установку. Локатор позволяет определить, в каком месте находится бур в данный момент и скорректировать его направление в процессе работы;
2. расширение скважины происходит при помощи специального расширителя с вращающимися ножами;
3. укладка и протяжка труб при помощи специального троса – расширителя, который, вращаясь, протягивает трубу внутри скважины. Размер скважины обычно на 20% больше, чем необходимо, поэтому на данном этапе обычно не возникает никаких затруднений.

Подготовительные работы перед прокладкой трубопровода

Проектирование прокладки трубы

Чтобы правильно проложить трубу, необходимо соблюдать определенную очередность действий:

• начинать работу нужно с составления грамотного проекта, который предусматривает оптимальный маршрут пролегания канализационной системы. Он должен быть максимально прямым, с минимумом изгибов и поворотов, которые крайне нежелательны для системы канализации, т.к. именно в этих местах могут возникать засоры. Чтобы оградить себя от неприятностей, связанных с засорами канализации, нужно установить небольшие смотровые колодцы, через которые можно будет разобрать данный участок трубы в случае поломки. При прокладывании канализационной системы на большие расстояния такие смотровые колодцы устанавливаются на расстоянии 25 метров по всему маршруту трубопровода;
• определение глубины залегания канализационной системы. Это очень важно для изоляции трубы от холода. Для того, чтобы понять, на какой глубине должна проходить канализация, необходимо учитывать глубину промерзания почвы, в том числе глубину залегания магистральной канализационной трубы, чтобы потом можно было осуществить подключение;
• расчет уклона канализационной системы, который должен составлять от 1 до 2-х см. на каждый погонный метр трубы. Если сделать такой уклон невозможно, потребуется подключение фекального насоса;
• выбор технологии прокладки трубопровода. Это может быть бестраншейный метод или наоборот, рытье траншеи при помощи спецтехники с последующим укладыванием туда канализационного трубопровода.

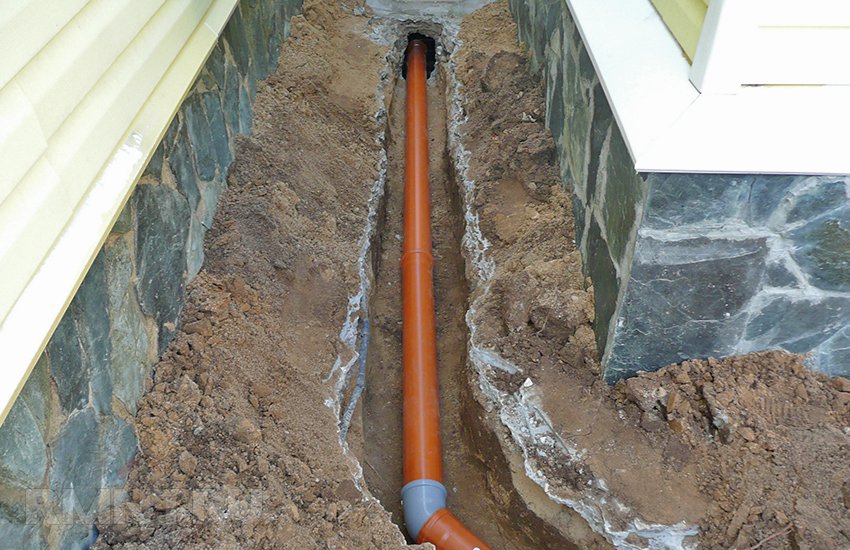

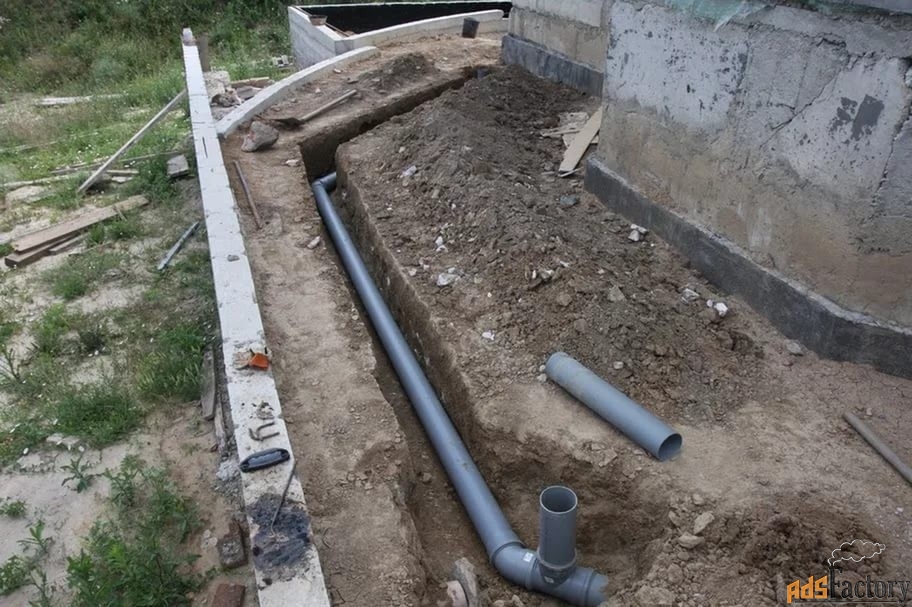

Проведение канализации к частному дому

Особенности проведения канализации в частном доме

Чтобы жизнь за городом была комфортной, необходимо снабдить его не только холодной водой, но и канализацией. При постройке нового дома прокладка труб под холодную воду и канализацию (как и другие инженерные сети) происходит еще на этапе возведения фундамента. Но если дом построен несколько лет назад, а возможность провести канализацию появилась только недавно, приходится задействовать специальную технику.

Прокладка труб в частном доме не представляет собой большой проблемы. Обычно для этого роется траншея, куда укладывается сама труба. Однако, если копка траншеи нежелательна (чтобы не разбивать цементный двор или не портить сад с дорогими и ценными растениями), используется метод прокладки труб без копки траншей.

При прокладке труб в загородном доме учитывайте температуру стоков и их ежедневный объем, от этого будет зависеть диаметр сечения трубы и материалы, из которых она должна быть изготовлена. Чаще всего на приусадебных участках используются канализационные трубы диаметром 110 мм из полипропилена (он выдерживает температуру канализационных вод до 80 градусов по Цельсию). При прокладке трубопровода по технологии прокола, например, под дорогой с оживленным движением, специалисты рекомендуют использовать двухслойные трубы с гофрированной поверхностью.

Трубопровод частного дома

Если есть возможность подключиться к магистральной канализационной системе, не забывайте учитывать глубину ее залегания. От этого будет зависеть не только глубина, на которой будет проходить канализация по участку, но также максимальная возможность ее уклона. Эту информацию, а также разрешение на подключение можно получить у организации, которая обслуживает данную магистраль. В противном случае придется вырыть выгребную яму, предварительно рассчитав ее глубину и размеры. Обычно при выходе канализационной трубы в септик она укладывается на метровой глубине.

Помните, что прокладка канализационной трубы без рытья траншеи потребует привлечения специальной техники, что может повлиять на окончательную стоимость работ по прокладке канализации в частном доме.

Теплоизоляция системы канализации

Чтобы труба не замерзла зимой, необходимо правильно определить глубину промерзания грунта (зависит от климата в данном регионе, а также от характера почвы). По правилам, система канализации прокладывается на 20-30 см. ниже уровня промерзания грунта. Однако, иногда определить оптимальную глубину для укладки трубопровода оказывается непросто, поэтому общепринятая практика гласит – канализационные коммуникации прокладываются не менее, чем на глубине 70-80 см от поверхности почвы.

Изоляция канализационной трубы от холода происходит при помощи утеплителей. Они бывают рулонные или формовые, в них укутывается труба непосредственно перед ее монтажом. В регионах с холодными суровыми зимами, где земля промерзает на достаточно большую глубину, утепление прокладываемой трубы осуществляется с помощью специального нагревающего кабеля, который укладывается по всей протяженности канализационной системы. В крупных строительных магазинах можно найти трубы уже с теплоизоляционным слоем.

Важно помнить, что утеплители для канализационных систем должны быть защищены от воды при помощи специальной гидроизоляции, т. к. под воздействием влаги они теряют свои теплоизолирующие свойства.

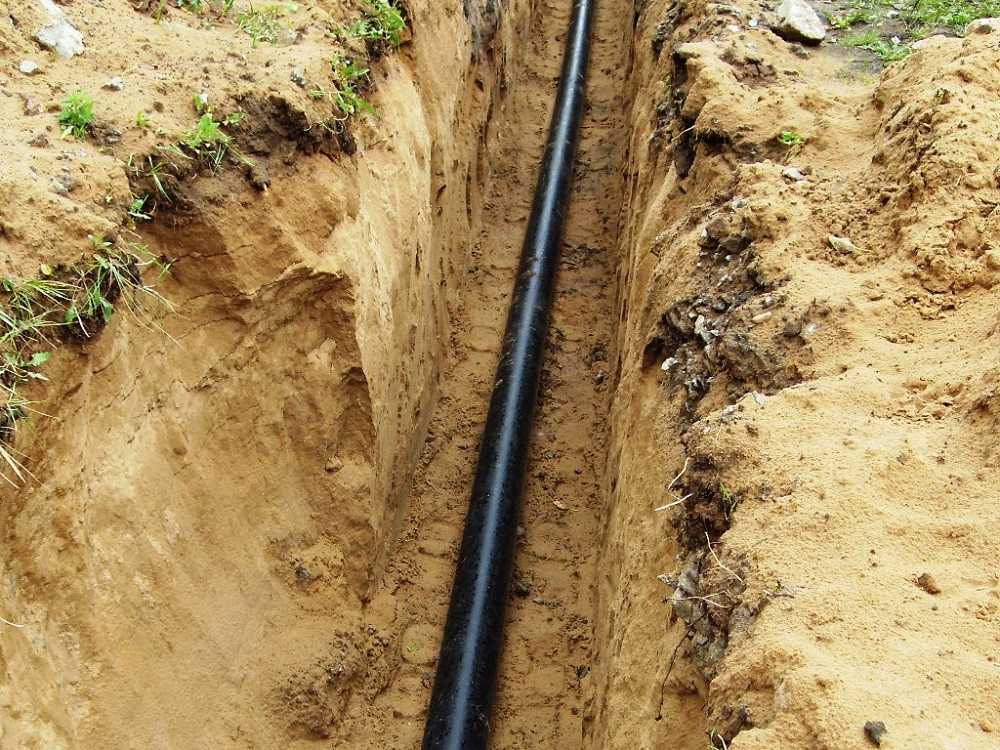

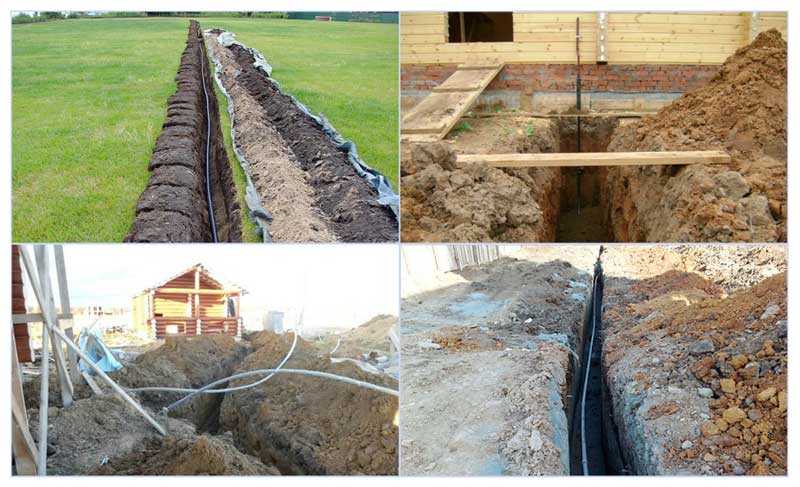

Выемка водопроводных траншей

Траншеи для водопроводных труб обычно относительно неглубокие по сравнению с канализационными трубами. Типичный диапазон глубины траншеи для водопровода от предполагаемой трубы до предполагаемого уклона составляет от 5 до 7 футов в холодном климате. Иногда траншея может быть глубже, если это необходимо для расчистки других подземных коммуникаций. Основная проблема с глубиной водопровода заключается в обеспечении того, чтобы «покрытие» (расстояние между верхом трубы и уровнем отделки выше) было ниже линии промерзания для этой области, то есть максимальной глубины, на которую иней будет проникать ниже уровня поверхности во время холодные месяцы. Глубина покрытия 5 футов является относительно стандартной с точки зрения установок водопровода. Ширина траншеи зависит в первую очередь от размера укладываемой трубы. Для траншей водопроводных магистральных трубопроводов, в которых размещаются трубы диаметром 6 или 8 дюймов на глубине 5 футов, и толщина стенок траншейной коробки 6-8 дюймов, типичная общая ширина траншеи будет составлять приблизительно 42-48 дюймов. Некоторые подрядчики попытаются еще больше сжать свои траншеи, но достаточно места для работ вокруг трубы и трубного раструба (69).″ с обеих сторон).

Согласно действующему постановлению OSHA, траншеи глубиной 5 футов и глубже требуют надлежащей уступки для создания безопасной рабочей среды, однако многие подрядчики обычно имеют свои собственные стандарты в отношении того, что является безопасным и целесообразным для уступки траншей. OSHA также требовало, чтобы траншеи глубиной более 20 футов имели систему крепления, разработанную профессиональным инженером. Наконец, OSHA требует, чтобы все траншеи глубиной 4 фута или глубже имели соответствующие средства входа/выхода, т. е. ступени, пандусы, лестницы и т. д. У траншей есть нечто, называемое «время простоя», которое относится к тому, как долго траншея прослужит от первоначальной раскопки до обрушиться. Факторами, влияющими на время стояния, являются тип почвы, водонасыщенность, глубина, погода, а также строительство или транспортная активность вокруг траншеи. Если почвенные условия представляют собой глинистые или илистые почвы, а почва находится в полунасыщенном состоянии, процесс земляных работ относительно прост. Борта траншеи, как правило, хорошо держатся, а при глубине менее 6 футов и надлежащем уступе земляных работ использование траншейных ящиков не требуется. Однако, если почва несвязная (песчаная или гравийная), стенки траншей могут становиться все менее устойчивыми по мере увеличения глубины и могут обрушиться. Грязь, обваливающаяся по бокам траншей, вызывает беспокойство. по 2 причинам. Во-первых, если подрядчик должен выполнить обратную засыпку материалом премиум-класса, обвалы увеличат объем засыпки премиум-класса, который необходимо вывезти, что увеличит затраты на материалы и транспортировку по проекту, не говоря уже о расходах на погрузку и транспортировку для удаления грунта. дополнительный обваловочный материал. Другая проблема, связанная с обвалами, — это безопасность. Грязь намного тяжелее, чем может показаться неспециалисту. Большой обвал на ничего не подозревающего рабочего может быть смертельным. По этим причинам при рытье траншей для водопровода иногда требуется установка алюминиевых или стальных траншейных коробов, которые укрепляют землю и практически исключают риск обвалов.

Во время любого процесса рытья траншей для труб, когда извлеченный материал не может храниться на месте, материал обычно вывозится на грузовиках сразу после раскопок. Это делает сайт намного чище. Грузовики для вывоза грунта обычно ползут вместе с оператором экскаватора, когда он идет, получая грунт и доставляя его в заранее определенное место для сброса. Ширина зоны укладки труб обычно меньше ширины траншеи выше. Покрытие трубы обычно должно просто покрывать трубу диаметром 6-12 дюймов. Для пластиковой подушки водопроводной трубы обычно используется щебень или гравий, а для подкладки водопроводной трубы из ковкого чугуна относительно распространен песок. Для крупного проекта типичная бригада по раскопкам траншеи водопровода будет состоять из 2 рабочих, 2 операторов и мастера. В качестве оборудования будет использоваться экскаватор или экскаватор с фронтальным погрузчиком. Экскаватор предназначен для рытья траншей, а погрузчик для засыпки каменной засыпки в траншею или перемещения отвалов для загрузки на грузовики для вывоза. Экскаватор, как правило, будет располагаться в пределах предполагаемой зоны траншеи и двигаться назад, выкапывая и загружая материал на грузовики, укладывая подстилку, трубы и материал обратной засыпки. В зависимости от используемого материала трубы для надлежащего подъема и перемещения материала может использоваться экскаватор или экскаватор большего размера. Например, водопроводная труба из ковкого чугуна и бетона намного тяжелее водопроводной трубы из ПВХ.

Нравится:

Нравится Загрузка…

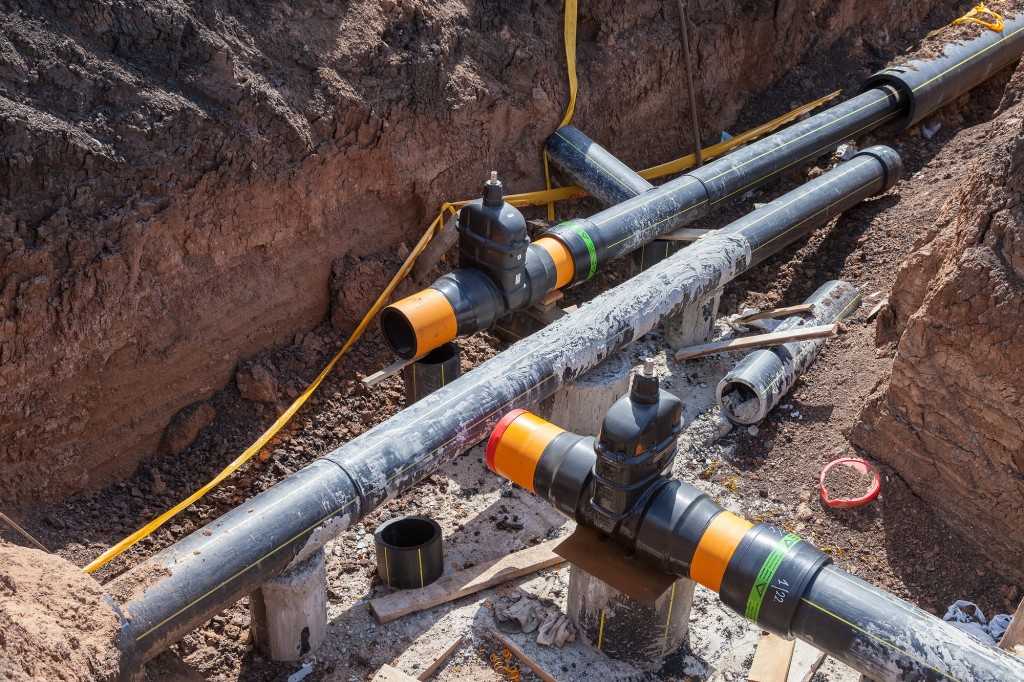

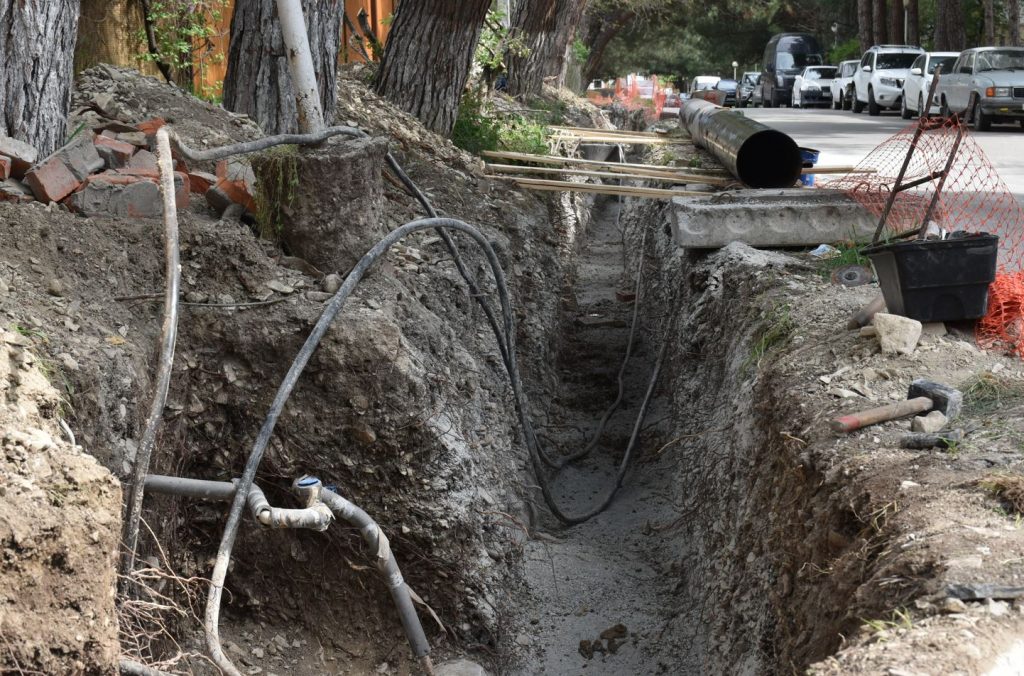

Прокладка подземных труб открытым способом

Те, кто занимается прокладкой подземных труб, задают себе один основной вопрос; какие предметы как над землей, так и под землей будут мешать моей трубе или траншее? Инженер-проектировщик избегает препятствий, насколько это возможно, путем определения местоположения существующих коммуникаций и обследования объектов выше уровня земли, но они не всегда обнаруживаются или учитываются. Помимо фактора препятствия, другой движущей силой установки трубы является то, подается ли устанавливаемая труба под давлением или самотеком.

Напорные трубы, такие как вода и газ, часто могут быть проложены вокруг других подземных препятствий с помощью фитингов во время установки. С другой стороны, системы трубопроводов с гравитационным питанием, такие как санитарная и ливневая канализация, предварительно спроектированы для транспортировки их содержимого по наклонной трубе и связанной с этим силы тяжести, поэтому при возникновении незапланированных препятствий само препятствие необходимо будет удалить. путь предполагаемого курса трубы. Труба имеет наклон, достаточный для того, чтобы вода двигалась с нужной скоростью, не слишком быстро (что может привести к эрозии системы труб и люков/сборников) и не слишком медленно (что может привести к нежелательному застою воды и проблемам с протеканием). Когда препятствием является другая труба, питаемая самотеком, все может стать намного сложнее.

Две другие основные вещи, которые необходимо учитывать при прокладке подземной трубы, особенно при самотечной подаче трубы, это «линия» трубы и «уровень». Термин «линия» относится к конечному месту покоя трубы по горизонтали. Термин «уровень» относится к месту окончательной фиксации трубы с точки зрения «вертикальной» или «перевернутой» отметки трубы.

Перевернутая труба — это точная отметка нижней части внутренней части трубы (также известная как отметка, по которой течет ее содержимое). Для напорных труб качество по-прежнему важно, но для труб с гравитационной подачей качество имеет решающее значение как потому, что оно контролирует уклон, так и надлежащий поток содержимого. Он также должен быть правильным, чтобы соответствовать сборным люкам и водосборникам, которые часто имеют предварительно просверленные отверстия и инвертирующие системы. Венчик трубы на возвышении в верхней части внутренней части трубы. Наконец, пружинная линия труб является центральной линией стороны.

Помимо приведенных выше основ, существует множество других соображений, когда речь идет об оценке и прогнозировании прокладки траншей и прокладки подземных труб. Следующие факторы влияют на простоту установки, земляные работы, производительность, требуемые ресурсы, характеристики/испытания труб, препятствия, восстановление площадки и т. д.:

– Испытания труб (прогиб, давление, инфильтрация, эксфильтрация, бактерии и т. д.)

– Распиловка (при наличии дороги) для чистых кромок тротуара

– Восстановительная очистка (дерн, верхний слой почвы, посев и т. д. для участков, не находящихся под тротуаром) , без опознавательных знаков, Отмеченные и неотмеченные существующие коммуникации могут замедлять и препятствовать прокладке трубопровода Это относится к водопроводу, водоснабжению, канализационным сетям, канализационным сетям, ливневым сетям, ливневым сетям, газопроводам, газовым сетям, кабелю. , питание, оптоволокно, телефон и т. д.)

– Зазоры для воздушных проводов (телефон, кабель, оптоволокно и т.

д., достаточно низкие, чтобы блокировать проход оборудования)

– Боковая погрузка или задняя погрузка Экскаваторное оборудование (для удаления существующего грунта)

– Фронтальный погрузчик Доступ к траншее (для установки

– Управление дорожным движением/техническое обслуживание (будет ли работа по укладке труб препятствовать нормальному движению транспорта)

– Тип устанавливаемой трубы (ПВХ SDR35, HDPE, C-900, бетон, сталь и т. д.)

-Тип грунта (Глины и алевриты имеют связную/пластичную природу и с большей вероятностью сохранят свою форму после прохода ковша экскаватора, песчаные грунты более склонны к обрушению, если они не закреплены/подкреплены). «Время стояния — это время, в течение которого стена траншеи без поддержки будет сохранять свою форму, прежде чем обрушится. Факторами, влияющими на время стояния, являются тип почвы, водонасыщение, глубина, погода, а также строительство или транспортная активность вокруг траншеи. Если почвенные условия представляют собой глинистые или илистые почвы, а почва находится в полунасыщенном состоянии, процесс земляных работ относительно прост.

– Остановка потока/байпас (наиболее часто встречается в точках подключения новой к существующей или замены существующей системы, существующий поток трубы должен поддерживаться/обходиться, пока устанавливается новая труба.)

-Обезвоживание ( После проливных дождей, оттепелей, в ложбинах или когда естественный уровень грунтовых вод находится на рабочей отметке или выше, вода в траншеях должна быть удалена/откачана, чтобы рабочие могли работать, а трубы могли быть установлены в соответствии с указаниями инженера)

-Испытания на уплотнение (Необходимо ли присутствие агента полевых испытаний, чтобы убедиться, что уплотнение обратной засыпки над трубой соответствует спецификациям инженеров)

– Временное покрытие (на проезжей части или в зонах движения транспортных средств, которые должны быть вновь открыты перед окончательной операцией по замене траншейного покрытия, необходимо установить временный асфальт, заплату для холодного асфальта, герметик для стружки или аналогичный материал для обеспечения беспрепятственного движения транспортных средств) )

-Разметка дорожного покрытия (разметка) Замена (Если труба прокладывается в проезжей части, обратите внимание на любую маркировку дорожного покрытия, которая потребует замены после выполнения работ по укладке постоянного участка траншеи)

СРЕДНЯЯ ШИРИНА ТРАНШЕИ ДЛЯ ПРОКЛАДКИ ПОДЗЕМНЫХ ТРУБОПРОВОДОВ ОТКРЫТОЙ ВЫРЕЗКОЙ НА ОСНОВЕ ГЛУБИНЫ И ДИАМЕТРА ТРУБ 6-8″

Глубина -1-2 фута – ширина 12-24 дюйма

Глубина -2-4 фута – ширина 24-36 дюймов

-4-6′ Глубина – Ширина 36-48”

-6-10′ Глубина – Ширина 48-54”

-10-14′ Глубина – Ширина 54-60”

-14-17′ Глубина – 60-66 дюймов ширина

-17-22 фута глубина – 66-72 дюйма ширина

Эта информация носит общий характер и может значительно различаться в зависимости от:

– Стандартов и ожиданий компании

– Тип почвы (илистые глины лучше сохраняют форму, а песчаные/гравийные почвы – нет)

– Размер устанавливаемой трубы

– Размер используемой траншеи

Для крупного проекта , типичная бригада для раскопок траншей ливневой канализации будет состоять из 2 рабочих, 2 операторов и мастера. При установке только неглубоких труб или дренажей общий размер бригады часто может быть уменьшен до 3 или 4 человек. Экскаватор предназначен для рытья траншей, а погрузчик для засыпки каменной засыпки в траншею или перемещения отвалов для загрузки на грузовики для вывоза. Для более глубоких траншей для труб, получающих гранулированную засыпку премиум-класса, 8-22 фута или более, может потребоваться дополнительный оператор и экскаватор/обратная лопата, особенно для увеличения объема уплотнения, необходимого при подъемах после земляных работ/укладки труб. В качестве оборудования будет использоваться экскаватор или экскаватор с фронтальным погрузчиком.

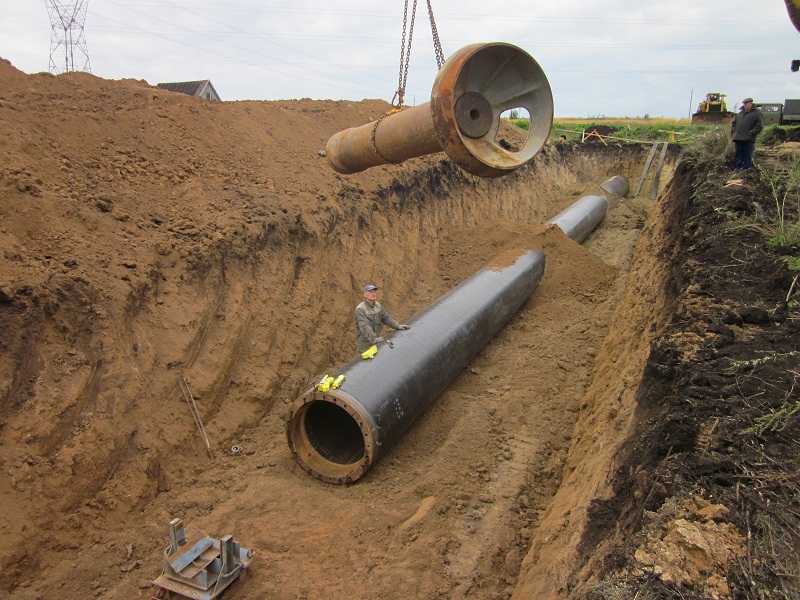

Во-первых, труба обычно доставляется на полуприцепе с бортовой платформой, собранная в группы. Связки следует поднимать с грузовика с помощью вилочного погрузчика, крана или экскаватора, достаточно мощного, чтобы поднять вес связок. Если трубы поставляются незакрепленными, их необходимо снимать одну за другой, соблюдая осторожность, чтобы не поцарапать трубу или футеровку. Это часто делается с помощью текстильных строп, натянутых через центр трубы или обернутых вблизи центра тяжести . Трубы должны храниться на ровной поверхности. Идеально оставлять трубы в связках во время разгрузки грузовика, так как их повторное укладывание на землю в разобранном виде может потребовать значительной дополнительной работы со стропами, деревянными блокировками и т. д. Следующим шагом является «растягивание» трубы по краям траншеи. Этот процесс ускоряет установку после начала фактической установки трубы. Если земля, на которой размещены натянутые трубы, неровная, под трубы могут понадобиться деревянные брусья или мешки с песком, чтобы они не двигались.

Ссылки на линии и уклоны достигаются, часто с помощью разметки, предоставленной профессиональным геодезистом. Эти стойки размещаются на определенном расстоянии друг от друга, часто на расстоянии 25–100 футов друг от друга по длине трубы и на заметных элементах (люки, водосборники, клапаны, отводы, тройники и т. д.). Колья часто устанавливаются на осевой линии трубы (временно) с параллельным набором, смещенным на определенное расстояние от осевой линии кольев (обычно +/- 10 футов). Эти разбивки часто включают следующую информацию: идентичность (осевая линия или смещение), расстояние, если оно смещено, отмеченная линия с размером вертикального расстояния до труб, которые предлагается инвертировать. Эти стойки используются в ходе работ с помощью лазерного нивелира и стоек на дне траншеи. Если установка трубы происходит на поверхности тротуара, где установка кольев невозможна или нецелесообразна, вместо этого в тротуар вбивается гвоздь с нанесенной рядом информацией и/или электронной таблицей с необходимой информацией.

Экскаватор или экскаватор начнет копать траншею из начальной точки (и двигаться назад), используя ковш, который наиболее удобен в зависимости от запаса оборудования подрядчика и предполагаемой ширины траншеи. Рабочий покажет глаза, необходимые для определения глубины выемки / ковша до дна траншеи (на основе разметки), и передаст эту точность обратно оператору с помощью словесных и визуальных подсказок.



Поскольку все самотечные трубы и большинство напорных труб поставляются в виде стержней и имеют промежутки между соединениями, необходимость в том, чтобы рабочие внутри траншеи толкали и направляли трубные раструбы и прокладки «домой» к их конечному положению, необходимость входа рабочих траншея есть. Также необходимо будет выполнить проверку высоты дна траншеи и выравнивание/планировку основания трубы. OSHA требует, чтобы все траншеи глубиной 4 фута или глубже имели соответствующие средства входа/выхода, т. е. ступени, пандусы, лестницы и т. д., однако популярность лестниц среди специалистов по безопасности и силовиков снижается. Кроме того, требованием OSHA также стали защитные ограждения, которые некоторые подрядчики предпочитают устанавливать на плиты траншеи в верхней части траншеи.

Грязь, обваливающаяся по бокам траншей, вызывает беспокойство по двум причинам. Во-первых, если подрядчик должен выполнить обратную засыпку материалом премиум-класса, обвалы увеличат объем засыпки премиум-класса, который необходимо вывезти, что увеличит затраты на материалы и транспортировку по проекту, не говоря уже о расходах на погрузку и транспортировку для удаления грунта. дополнительный обваловочный материал. Другая проблема, связанная с обвалами, — это безопасность. Грязь намного тяжелее, чем может показаться неспециалисту. Большой обвал на ничего не подозревающего рабочего может быть смертельным.

Незащищенная траншея

Во время любого процесса рытья траншеи для труб, когда вынутый материал не может храниться на месте, материал обычно вывозится на грузовиках сразу после выемки. Это делает участок намного чище, что более важно в городских и пригородных районах, чем в сельских или ненаселенных районах. Грузовики для вывоза грунта обычно ползут вместе с оператором экскаватора, когда он идет, получая грунт и доставляя его в заранее определенное место для сброса.

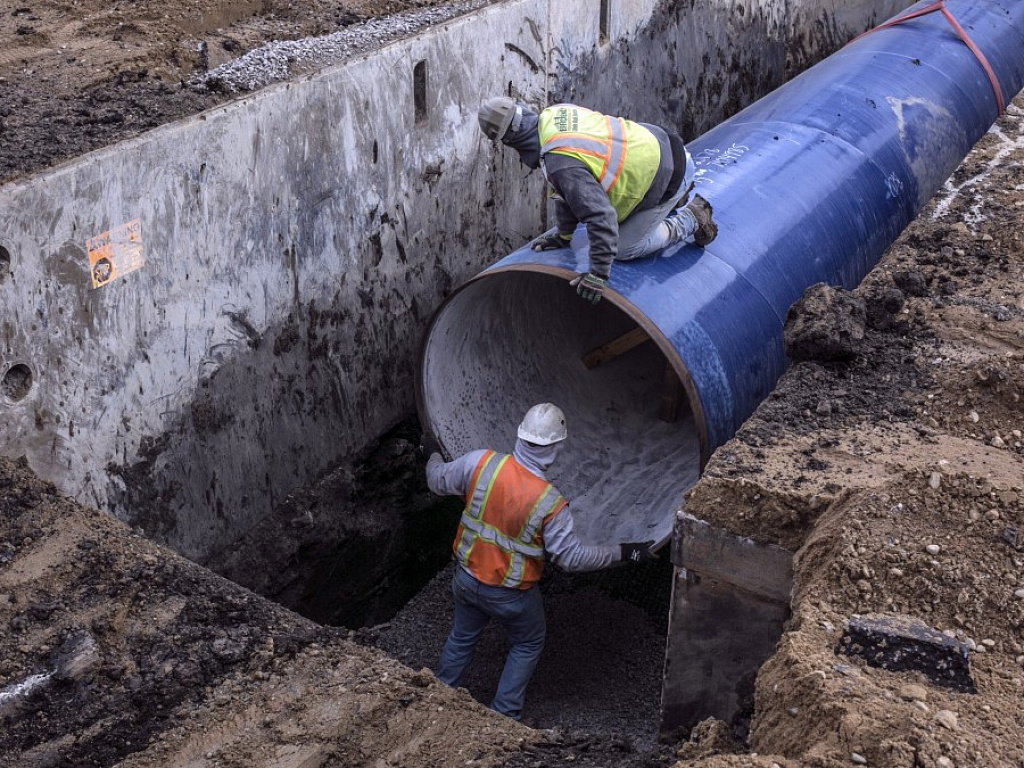

Если глубина траншеи составляет 5 футов или более, обычно для укрепления стены траншеи используется траншейная коробка, которая обеспечивает безопасную зону внутри траншеи для работы трубщиков. Траншейный ящик протаскивают или протаскивают через траншею в нужные места с помощью ковша экскаватора и/или цепей/тали. Он засыпается сзади по мере продвижения. Многие траншейные коробки имеют взаимозаменяемые детали, пластины и «распорки», что позволяет настраивать их по индивидуальному заказу. Многие подрядчики устанавливают минимальное пространство, необходимое для работы внутри траншеи, что, в свою очередь, определяет необходимую ширину траншеи. Хорошим эмпирическим правилом может быть:

ШИРИНА ТРАНШЕИ = наружный диаметр трубы у раструба + 8″ (рабочее пространство по периметру раструба, сторона 1) + 8″ (рабочее пространство по периметру раструба, сторона 2) + глубина пластины траншейной коробки, сторона 1 + траншейная коробка глубина пластины, сторона 2 + 2″ (перерез/сторона сброса 1) + 2″ (перерез/сторона сброса 2)

Обычно существует 4 основные причины, по которым подкладка требуется для большинства типов труб: для обеспечения постоянной поддержки под изгибом трубы по длине , чтобы увеличить прочность трубы при нагрузке, распределить давление нагрузки от стыка и более равномерно по длине каждой детали и, наконец, обеспечить платформу для выравнивания и выравнивания трубы. Труба чаще всего засыпается и засыпается заполнителем или песком, обычно +/- 6-12″ по периметру трубы. Если общая ширина трубы и окружающего ее основания меньше необходимой ширины траншеи, на дне траншеи обычно вырезается щель или канал для размещения. Над этой прорезью для труб / подстилки находится скамья, которая часто служит местом отдыха для пластин траншейной коробки, на которые они могут опираться.

Подкладка трубы

Труба чаще всего укладывается раструбным концом в направлении течения содержимого трубы. Это позволяет немного легче протолкнуть трубу домой. Если трубы не могут быть соединены ручным управлением, гладкий конец укладываемой трубы можно осторожно проталкивать (с защитным барьером между ними) экскаватором до тех пор, пока трубы не будут соединены должным образом. Самотечную трубу обычно прокладывают от выхода (более глубокого конца) и укладывают выше по течению; ака в гору. Это позволяет лучше решать проблемы дренажа во время дождей или проблем с грунтовыми водами. Если на дне траншеи имеется влажное или непригодное земляное полотно, может потребоваться подрезка грунта и замена его инженерной насыпью.

Большинство типов труб имеют какие-либо метки на концах раструба, показывающие монтажнику, когда соединение запрессовано. Для многих типов труб характерна система прокладок того или иного типа, обладающая различным сопротивлением инфильтрации/экфильтрации. После того, как труба установлена ​​в соответствии с надлежащей линией, уклоном и соединением, в траншею помещается оставшаяся часть подстилки, а затем материал для обратной засыпки.

Обратная засыпка траншей для труб предполагает использование либо грунта траншеи, либо специального материала для обратной засыпки для заполнения траншеи от верхней части трубы до желаемого уровня выше. Существует 2 основных типа условий обратной засыпки. Первый тип предназначен для участков, расположенных не под тротуаром или строительной конструкцией, или рядом с ними. Этот тип обратной засыпки траншеи обычно может быть заполнен выкопанным грунтом или другими типами грунта, которые принимаются владельцем проекта или инженером. Второй тип обратной засыпки траншеи выполняется с использованием обратной засыпки «премиум», чтобы обеспечить достаточно стабильный продукт, учитывая близость к движению транспортных средств или строительным конструкциям. Засыпка премиум-класса относится к песку, крупнозернистому заполнителю, мелкозернистому заполнителю или их смеси.

Независимо от используемого материала для обратной засыпки, правильный способ обратной засыпки траншеи состоит в том, чтобы делать это слоями материала, обычно толщиной от 4 до 12 дюймов, и поливать/уплотнять каждый слой до его максимальной плотности в сухом состоянии перед укладкой. следующего. Этот процесс помогает предотвратить оседание траншеи над трубой с течением времени из-за нагрузки, эрозии или других факторов. Эта цель «сухой плотности» обнаруживается с помощью лабораторных испытаний, называемых «тестом проктора», который анализирует, сколько влаги может иметь конкретный состав почвы, чтобы уплотнить его до максимально плотного состояния с наименьшим количеством воздушных пустот.

Уплотнение траншеи под трубы Hopack

Существует несколько различных способов уплотнения материала обратной засыпки траншеи. Наиболее часто используемым оборудованием является гидравлическая трамбовка (или «Ho-Pac») на конце стрелы экскаватора или экскаватора. Некоторые из этих навесных приспособлений в настоящее время имеют опцию «быстрого подключения», когда Ho-Pac может быть прикреплен к стреле без необходимости для оператора даже покидать машину. Для других труднодоступных и небольших площадей можно использовать газовые виброплиты или ручные виброплиты. Когда над трубой будет уплотнено достаточное количество материала для ее надежной защиты, можно даже использовать небольшие вибрационные или статические катки.

Учреждения округа и штата стали более внимательно относиться к операциям по обратной засыпке траншей, поскольку прерывистые проблемы «урегулирования» могут стать спорными и дорогостоящими операциями по устранению, особенно если они возникают спустя долгое время после первоначального завершения проекта. Независимо от используемого оборудования, инженер или инспектор, как правило, хотят быть уверенными в том, что подъемники для обратной засыпки траншеи были достаточно уплотнены, за счет того, что профессиональное испытательное агентство время от времени проводит испытания с помощью «ядерного» датчика на подъемниках, чтобы гарантировать 9Достигается 0-100% максимального уплотнения. Испытания на уплотнение дают отчеты об испытаниях, но также являются своего рода процедурой контроля качества, используемой для того, чтобы указать подрядчику, какие места могут потребовать большего внимания к уплотнению.

Траншея для отстойной трубы

Текучая или «засыпка с контролируемой плотностью» часто разрешена и используется для обратной засыпки определенных траншей, и может даже потребоваться в некоторых областях, когда инженер особенно заинтересован в усадке. Flowable fill представляет собой цементный материал с более высоким водоцементным отношением, чем у бетона, и, как правило, является «самовыравнивающимся», что означает, что он по существу укладывается сам.

При обратной засыпке и уплотнении траншей для труб необходимо учитывать прочность трубы, установленной ниже. Для менее жестких широко используемых труб, таких как трубы из ПВХ SDR35, гофрированные трубы из ПЭВП и т. д., операции обратной засыпки и уплотнения должны выполняться с большей осторожностью, поскольку повреждение трубы под ней может произойти быстро и остаться незамеченным. Для более жестких широко используемых труб, таких как трубы из ковкого чугуна, бетонные трубы и т. д., следует соблюдать осторожность во время установки, но трубы обычно могут выдерживать большее давление сверху.

Также следует соблюдать осторожность при обратной засыпке и уплотнении траншей для труб, чтобы гарантировать, что стены траншеи не обрушатся. Бригада по прокладке траншей обычно укладывает столько труб, сколько они могут засыпать в тот же день, чтобы не оставлять траншеи открытыми. на ночь или на более длительный срок. При обратной засыпке траншей вокруг новых и существующих сооружений обычно утрамбовывают вручную или компактной виброплитой, чтобы избежать повреждений.
