Какой должен быть уклон при прокладке канализационной трубы? Уклон трубы на 1 метр.
Основной частью канализационной системы является сеть трубопроводов, которые, как правило, монтируются не горизонтально, а под наклоном, обеспечивая отведение жидких отходов от места сброса самотеком. Чтобы избежать засорение каналов нечистотами, важно знать, какой уклон канализационной трубы устанавливать.
Почему важен уклон канализации?
Канализационные магистрали не укладываются горизонтально. Мало того, согласно требованиям СНиП, система должна иметь уклон канализационной трубы, соответствующий настоящим правилам. Почему градиенту отводится такое важное значение? Чтобы уровнять скорость стока жидких отходов и твердого мелкого мусора.
Большинство мастеров-любителей, занимающихся прокладкой канализации самостоятельно, совершают 2 главные ошибки:
- Устанавливают угол наклона меньше рекомендованного. Отведение отходов происходит медленно, что способствует засорению.
Даже сточные конструкции для ванн, по которым движется исключительно вода, со временем засоряются, поскольку на их внутренних стенках откладывается осадок, образующий пробку. Если уложить под низким углом отвод от унитаза, появятся проблемы со смывом и добавится неприятный запах гниения нечистот. - Уклон канализационной трубы больше рекомендуемого. В этом случае сток жидких отходов происходит быстрее твердых, вследствие чего последние налипают на стенки трубопровода и начинают разлагаться. Это приводит к появлению зловоний и засорению. Канализацию придется чистить ежемесячно.
Даже сточные конструкции для ванн, по которым движется исключительно вода, со временем засоряются, поскольку на их внутренних стенках откладывается осадок, образующий пробку. Если уложить под низким углом отвод от унитаза, появятся проблемы со смывом и добавится неприятный запах гниения нечистот.ПНД трубы в нашем каталоге
Наружная труба ПВХ для канализации
Труба фановая для внутренней канализации
Трубы двухслойные гофрированные
Труба Corex (Корекс), двухслойная
Нормы СНиП имеют рекомендательный характер, но игнорировать их весьма глупо, поскольку все параметры были рассчитаны на основе многолетнего опыта и законов физики.
Правильный уклон
Как определить угол наклона трубопровода? Воспользоваться СНиП, где все значения указаны в виде десятичной дроби: 0.
035, 0.025 и т.п. Дробь указывает на разницу высот между верхним и нижним концом участка трубы, равного 1 м.
Например, 0.035 укажет Вам на то, что верх выше низа на 35 мм.
Большинство трубопроводов обычно превышают длину 1 м. Поэтому для вычисления используют формулу: нужный уклон умножается на общую длину участка трубы. Например, нам нужно проложить магистраль длиной 10 м с уклоном 3.5 см на 1 метр. То есть разница между верхним и нижним концом метрового отрезка составляет 35 мм. Каково конечное значение? 3.5 см умножаем на 10 м. Получаем 35 см, то есть низ 10-метровой трубы будет на 35 см ниже верхнего конца, если провести условный горизонт.
Как уклон зависит от диаметра трубы?
Канализация, независимо от вида прокладки — внутренняя (внутри здания) или внешняя (проложена вне здания), монтируется под уклоном, на угол которого существенно влияет диаметр трубопровода. Чем меньше его значение, тем выше градиент наклона. СНиП рекомендует выбирать уклон канализационной трубы на 1 метр, исходя из таблицы:
| Диаметр канализационных труб | Нормальный уклон | Наименьший допустимый |
| 50 мм | 0,035 (3,5 см) | 0,025 (2,5 см) |
| 100 мм | 0,02 (2 см) | 0,012 (1,2 см) |
| 150 мм | 0,01 (1 см) | 0,07 (7 мм) |
| 200 мм | 0,008 (0,8 см) | 0,005 (0,5 см) |
Соблюдение вышеуказанных параметров гарантирует оптимальную работу канализационной системы.
Если выставить рекомендуемый уклон нет возможности, уменьшите его до минимально допустимого значения. В этом случае риск возникновения засора возрастает, но незначительно.
Уклон внутренней канализации
Уклон получился больше положенного: решение проблемы
Не всегда есть возможность обеспечить должный уклон трубопроводу. Причиной может служить сложный рельеф местности либо что-то другое. Как поступить?
- Выставляйте трубу так, как возможно, но не превышайте значение перепада на 1 метр более, чем на 15 см. Установите на расстоянии друг от друга тройники вверх отводами, чтобы иметь доступ к системе для чистки. Это относительно бюджетный способ, но потребуется чистить систему чаще обычного, хотя не факт. Если слив воды интенсивный, то проблема может и не возникнуть. Снизить вероятность засорения можно с помощью использования полимерных труб, поскольку налипания грязи на них меньше.
- Где позволяют условия, прокладывайте трубопровод с рекомендуемым уклоном. Затем установите перепадный колодец, сделайте вывод и ведите трубопровод уже под нужным углом. Не исключено, что потребуется несколько колодцев. Этот способ относительно дорогой, но куда надежней.
Затем установите перепадный колодец, сделайте вывод и ведите трубопровод уже под нужным углом. Не исключено, что потребуется несколько колодцев. Этот способ относительно дорогой, но куда надежней.Как проложить трубопровод с требуемым уклоном?
Чтобы определить, какой уклон канализационной трубы сделать на участке, возьмите уровень. Затем:
- Прочертите на любой вертикальной поверхности линию с нужным уклоном, запомните место нахождения пузырька в колбе. Выставляйте трубы под наклоном, при котором пузырь находится в аналогичном положении.
- Для метрового уровня с одного конца прикрепите подкладку нужной ширины. Этот метод используется на средних участках: на коротких он не работает, а на длинных — крайне неудобен.
Внутренняя канализация
Прокладка магистралей подразумевает установку труб под правильным углом, избежание их провисаний и деформации. Помните, что отводы от разной сантехники должны иметь разный уклон.
Для облегчения монтажа внутренней канализации можно воспользоваться стенами: начертите на них линии под нужным углом и по указанным меткам выставляйте трубу.
Не используйте в качестве ориентира пол, он может быть неровным. Возьмите уровень и установите реальный горизонт. От него и отталкивайтесь, чертя вспомогательную линию. Используйте указанную выше формулу и высчитайте перепад, затем нанесите на стену ориентир, задирая дальний конец.
Внешняя канализация
По внешнему участку канализационный трубопровод прокладывается по траншее. Важно сделать трассу с минимальным количеством поворотов и изгибов, поскольку они являются потенциальными участками засорения. В идеале — по прямой. Если это невозможно, используйте тройники в местах, где нужно оборудовать изменение направления магистрали. Труба должна выводится немного выше уровня грунта. Обязательно установите заглушку на тройник.
Дно траншеи делается максимально ровным, чтобы исключить провисание трубы. Копать нужно вглубь на 20 см ниже необходимого уровня, чтобы выложить подушку из песка. На коротком расстоянии и при незначительном уклоне дно можно оставить ровным. Если трубопровод более протяженный и со значительным углом, придется копать траншею под нужным уклоном.
Необязательно соблюдать точные значения, нужного градиента можно добиться подсыпкой песка. Из траншеи нужно убрать все камни, корни и т.п. Дно уплотняется, перед монтажом оно должно иметь уплотненное основание.
Похожие статьи
Уклон канализации на 1 метр СНиП для монтажа внутренней и наружной инженерной системы
Содержание:
- Что такое угол наклона трубопровода?
- Ошибки при выборе угла наклона труб
- Как рассчитать степень наполненности трубопровода
- Формула для расчета уклона труб
- Угол уклона для наружной инженерной сети
Грамотный монтаж канализационной системы невозможен без предварительных расчетов. Необходимо определить диаметр труб, скорость движения стоков и уклон канализации на 1 метр СНиП. Ошибки при выборе последнего параметра могут вызвать существенные проблемы в работе автономной канализации.
Что такое угол наклона трубопровода?
Монтаж труб канализации не должен выполняться по горизонту, а находится к нему под небольшим углом, значение которого определяют специальные нормативы.
Для обозначения уклона трубы используется не привычная система градусов, здесь коэффициент определяется в сантиметрах на метр. Такая размерность позволяет избежать больших погрешностей при монтаже магистрали к септику. Длина такой ветки может составлять 10-12 метров и выдержать заданный угол очень сложно. Предложенное обозначение показывает – насколько один конец трубы длиной в 1 метр должен быть выше другого.
Внимание. В справочной литературе уклон трубы обозначается простой или десятичной дробью. Например, коэффициент 0,03 означает уклон 3 см на 1 метр.

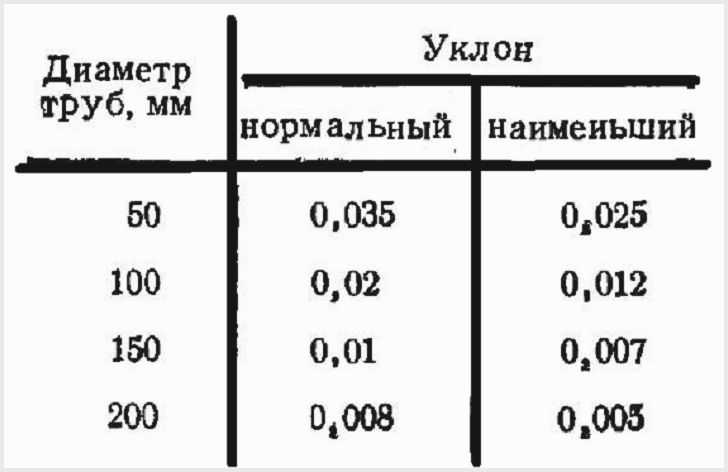

Соотношение диаметров труб и рекомендуемого уклона
Кроме рекомендованного уклона канализации на 1 метр, норматив определяет максимальный и минимальный показатель.
Максимальный уклон
Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам.
Необходимо учитывать скорость потока, она не может быть больше 1,4 м/с, иначе твердые фракции осядут на стенках магистрали. Сточные воды состоят из многочисленных взвесей и частиц с различной вязкостью и текучестью. При уклоне, превышающем 15 см, они расслаиваются — жидкость уходит в септик, а оставшиеся фракции заиливают трубу.
Минимальный уклон
Минимальный показатель определен для каждого сечения трубы:
- 50 мм – 0,025;
- 100 мм – 0,012;
- 150 мм – 0,007;
- 200 мм – 0,005.
При несоблюдении этих показателей трубопровод быстро забьется. На отдельных участках, протяженностью не более 1 метра, допускается коэффициент 0,01.
Ошибки при выборе угла наклона труб
Нормальное функционирование системы отведения загрязненных вод обеспечивает сила тяжести, жидкость движется по трубам самотеком. При неверном выборе угла наклона возникают следующие сбои:
- Недостаточный уклон канализации – сточные воды двигаются медленно и застаиваются в трубе, что приводит к образованию засора. Особенно губительно такое явление для чугунных магистралей, которые подвергаются усиленной коррозии, возникают порывы и протечки.
- Большой угол наклона – ускорение потока приводит к недостаточной очистке труб, вода быстро уходит, а крупные фракции остаются на стенках. Работа такой магистрали сопровождается шумом и срывом водных затворов на сифонах.
Особенно губительно такое явление для чугунных магистралей, которые подвергаются усиленной коррозии, возникают порывы и протечки.Рекомендуемый коэффициент уменьшается с возрастанием диаметра трубы:
- 40-50 мм – 0,03;
- 100 мм – 0,02;
- 150 мм – 0,008;
- 200 мм – 0,007.
Ошибки при монтаже трубопровода
Как рассчитать степень наполненности трубопровода
Для стабильной работы канализации важны такие показатели:
- скорость течения стоков V;
- наполнение канализационной системы K.
K=H/D,
H – высота уровня сточных вод;
D – сечение канализации.
Рассчитав уровень наполненности магистрали, можно определить оптимальную скорость потока, при которой система будет функционировать без заиливания и мусорных засоров.
Совет. Описание последовательности расчетов и необходимые формулы берутся из СНиП 2.04.01-85.
Формула для расчета уклона труб
Скорость течения сливаемых отходов является ключевым параметром при вычислении оптимального уклона канализационной трубы. Ее минимальное значение составляет 0,7 м/с. Выполнить расчет для индивидуальной системы можно по формуле:
V√(H/d)≥K,
K – наполнение трубы, для полимерных материалов коэффициент – 0,5, для чугуна – 0,6;
d – сечение трубы;
V – скорость потока.
Из формулы следует, что соотношение скорости движения канализационных стоков к наполненности магистрали не должна быть меньше коэффициента K.
Рекомендации по монтажу внутренней системы канализации
В квартирах и внутренней разводке частного дома используются трубы небольшого диаметра, кроме подключения унитаза. Уклон канализационной трубы 50 мм, используемой для ванны, раковины и душа, составляет 3 см на каждый метр. При монтаже магистрали длиной в 10 метров, ее самая высокая точка должна находиться в 30 см от самой низкой. Устраивая самостоятельно разводку, необходимо действовать согласно правилам:
- для горизонтальных труб не допускаются повороты в 90º, нужно устанавливать два фасонных элемента по 45º;
- соединение вертикальных участков под прямым углом допускается нормативами;
- исключаются изменения в типе канализационной разводки на ее различных участках, это приведет к выходу из строя всей системы в результате возникновения гидроударов;
- на отдельных частях магистрали, имеющих небольшое расстояние, возможно увеличение уклона больше максимальной нормы.
Схема размещения сантехники с уклоном труб
Угол уклона для наружной инженерной сети
Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:
- полиэтиленовая труба с верхним гофрированным слоем;
- пластик;
- чугун;
- асбестоцемент.
Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.
Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:
- 110 мм – 0,02 или 2 см на 1 метр;
- 160 мм – 0,008 или 8 мм на 1 метр.
Совет. При монтаже наружной магистрали следует ограничить число поворотов, увеличивающих угол наклона. Из-за рельефа могут возникнуть сложности с обеспечением необходимого уклона.
Прокладывание наружной магистрали
Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:
- шнур или веревка;
- два колышка;
- строительный уровень.
В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр.
Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.
Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:
- создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
- выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.
Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.
