Уклон и конусность — Студопедия

Поделись

Рис. 28

Рис. 27

Наряду с другими способами обозначения наклона плоскости и степени сужения конуса вращения применяют понятия: “Уклон” и “Конусность” (рис. 27 и 28).

Уклон на чертеже – это наклон прямой к другой линии. Уклон определяется как отношение i=h:ℓ=tgα согласно рис. 29.

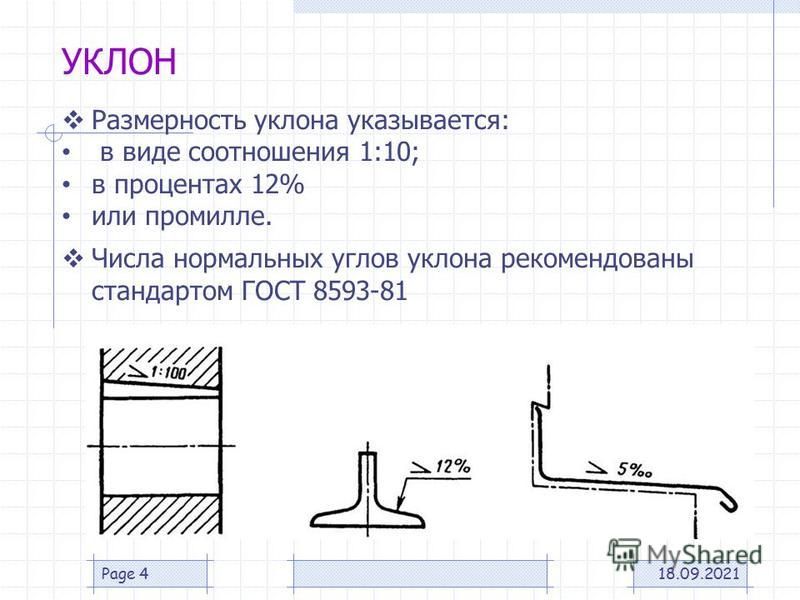

Обозначение уклона наносится на полке линии-выноски в виде отношения двух чисел или в процентах по типу: 1:2 или 50%. Перед численным значением ставит­ся знак , вершина которого должна быть направлена в сторону уклона.

	Рис. 29

На рис. 30 показан пример построения уклона 1:2 для цилиндрической детали с косым срезом:

1. На свободном поле чертежа, а лучше поблизости – на оси цилиндра, строится произвольный прямоугольный треугольник с от­ношением катетов 1:2.

2. Из точки начала среза, определяемой размером 8, прово­дится искомая прямая параллельно гипотенузе вспомогательного треугольника.

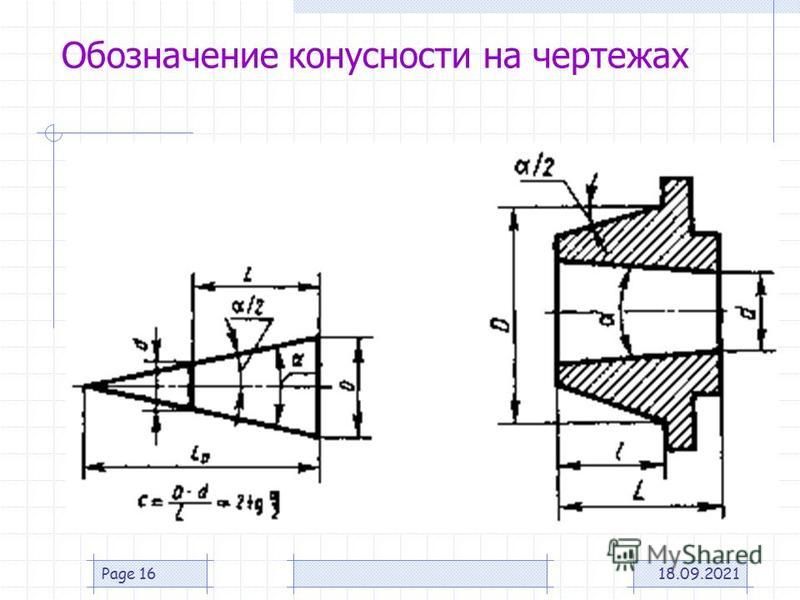

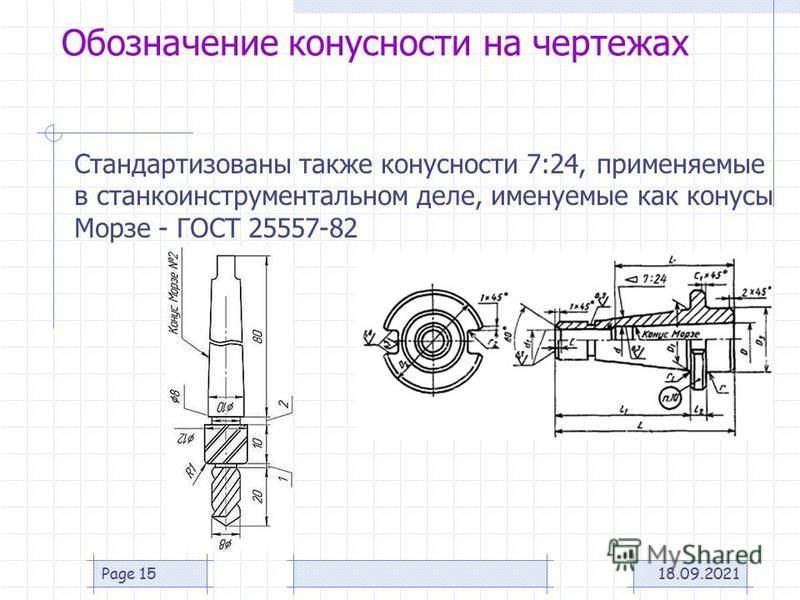

На чертежах деталей, имеющих форму полного или усеченного конуса, задают величину конусности. Конусность – это отношение диаметра основания конуса к его длине: К=D:ℓ=2tgα /рис. 31/. Если это усеченный конус, то конусность определяется как отно­шение разности диаметров оснований к расстоянию между ними: К=(D-d):ℓ=2tgα /рис. 32/. Обозначение конусности наносят на полке линии-выноски или на оси конуса и выражается в виде отношения двух чисел или в процентах по типу: 1:2 или 50%. Перед численным обозначением конусности ставится знак в виде равнобедренного треугольника, вершина которого должна быть направлена в сторону вершины конуса.

		Рис. 31		Рис. 32

На рис. 33 показан пример построения конусности 1:2 для конической части детали:

		Рис. 33.

1. На свободном поле чертежа или непосредственно на оси конуса строится произвольный полный конус заданной конусности.

2. Из крайних точек изображения торца Ø8 проводятся образующие конической части детали параллельно образующим вспомогательного конуса.



Машиноведение и машиностроение – Уклон, конусность и сопряжения.

Машиноведение и машиностроение

3
занятия

35:00
длительность

0
тестов

2856

• Учебный план
• Отзывы ( 0 )
• Вопросы и ответы ( 0 )

1. Уклон и конусность.	Длительность: 16 минут
1. 1 Уклон и конусность.       Общие сведения об уклонах и конусности. Определение, построение и обозначение на чертежах.	Видео
1.2 Упражнения.       Построение чертежа с применением уклона и конусности.	Видео

Пока в этом курсе не задано ни одного вопроса

Задать вопрос

Описание курса

Общие понятия об уклонах и конусности. Упражнения на построение уклона и конусности.

Основные понятия о сопряжениях и правила построения сопряжений для прямого, острого и тупого угла.

Построение внешних и внутренних (выпуклых и вогнутых)  сопряжений.



Что будет изучено

Основные понятия об уклонах и конусности. Как определить уклон. Как построить уклон. Обозначение уклона на чертежах по ГОСТ. Что такое конусность. Расчет конусности для полного и усеченого конусов. Обозначение конусности на чертежах. Определение формы и величины конуса. Для закрепления изученного материала представлен перечень упражнений по вариантам и образцами выполнения работы.

Правила построения сопряжений. Сопряжение для прямого угла. Сопряжение для острого угла. Сопряжение для тупого угла. Сопряжение для окружности и прямой. Вогнутое сопряжение для двух окружностей. Выпуклое сопряжение для двух окружностей.

Занятия полезно проводить при изучении тем “Уклоны и конусность” и “Построение сопряжений” в разделе Геометрическое черчение.

Требования к обучаемому

Данный курс рекомендуется студентам строительных и машиностроительных факультетов высших и средних учебных заведений. Школьникам, изучающим предмет технологию и черчение. Уклоны и конусность имеетмного общего с геометрией, физикой и другими предметами. Поэтому имея практическую межпредметную связь с фундаментальными науками физикой, геометрией представленный курс может быть полезен специалистам этих областей знаний.

Для успешного освоения курса обучаемому необходимо ознакомиться со способами деления отрезков и углов и окружностей на равные части. Обучаемый должен знать основные свойства и элементы окружности, полученные на уроках геометрии в школе.

Уклон

против конусности – в чем разница?

уклон | конус |

В качестве существительных разница между

уклоном и уклоном

заключается в том, что уклон представляет собой участок земли, который равномерно направлен вверх или вниз, а конус представляет собой тонкую восковую свечу; небольшая зажженная восковая свеча; следовательно, малый свет или конус может быть (ткачеством) тем, кто управляет магнитофоном.

Как глаголы разница между

наклоном и конусность

заключается в том, что наклон ( метка ) должен постоянно стремиться вверх или вниз, а конус должен делаться тоньше или уже на одном конце.

Как прилагательное

наклон

(устаревшее) наклон.

Как наречие

наклон

(устарело) наклонно.

Английский Существительное ( en существительное ) Участок земли, равномерно направленный вверх или вниз. Мне пришлось подняться по небольшому склону , чтобы попасть на площадку. Степень наклона поверхности вверх или вниз. В этом месте дорога имеет очень крутой уклон вниз. (математика) Отношение расстояний по вертикали и горизонтали между двумя точками на прямой; ноль, если линия горизонтальная, неопределенное значение, если вертикальная. Наклон этой линии равен 0,5 (математика) Наклон линии, касательной к кривой в данной точке. Наклон параболы линейно увеличивается с ”x”. Угол, который поверхность крыши образует с горизонталью, выраженный как отношение единиц вертикального подъема к единицам горизонтальной длины (иногда называемой прогоном). 9Уклон 0005 кровельной системы из битумной черепицы должен составлять 4:12 или больше. (вульгарное, крайне оскорбительное, этническое оскорбление) Лицо китайского или другого восточноазиатского происхождения. Синонимы * ( площадь земли, имеющая равномерный уклон вверх или вниз ) берег, насыпь, уклон, холм, склон * ( градусов, на которые поверхность стремится вверх или вниз ) градиент * ( математика ) первая производная, градиент * Китаец, Чинк Глагол ( отстой ) ( , этикетка ) Для устойчивого движения вверх или вниз. * , раздел=23 , title= Зеркало и лампа ,passion=Если день был погожий, они вместе гуляли по парку, очень медленно и с паузами, чтобы перевести дух, везде, где земля поднималась вверх. Малейшее усилие вызывало у пациента кашель.}} ( этикетка ) Для формы с уклоном; придать косое или косое направление; наклоняться или наклоняться. Попытаться передвигаться тайком. ( этикетка ) Для удержания винтовки в наклоне цевьем перпендикулярно корпусу спереди удерживая приклад, винтовка опирается на плечо. Производные термины * лыжный склон * скользкий склон * наклонный Прилагательное ( ан прилагательное ) (устарело) Наклонный. * ( Фрэнсис Бэкон ) (1561-1626) Берег не крутой, но пологий склон . * ( John Milton ) (1608-1674) Вниз по склону холмов. Наречие ( и наречие ) (устарело) наклонно ( Милтон ) Анаграммы * Каталожные номера —-

Английский Этимология 1 Из ( этил ) конус, из ( этил ). Существительное ( en существительное ) Тонкая восковая свеча; небольшая зажженная восковая свеча; следовательно, небольшой свет. * ~1603 , Уильям Шекспир, ”Отелло, действие I, сцена I, строка 157: ударь по труту, хо!/ Дай мне конус . * 1913 , Любовь раньше носила лук, знаете ли, Но теперь он носит конус ; Это либо отрезок воскового свечения, Или виток освещенной бумаги. Коническая форма; постепенное уменьшение толщины и/или поперечного сечения удлиненного объекта конуса шпиля. Ножки стола имели небольшой конус к ним. Тонкая палочка, используемая для зажигания свечей, либо покрытый воском фитиль, либо медленно горящий деревянный стержень. Производные термины * по конусу Глагол ( и глагол ) Сделать тоньше или уже с одного конца. * 1851 , Хоть истинные цилиндры снаружи — внутри, злодейские зеленые выпученные очки предательски сужал вниз к читерскому дну. Постепенно уменьшаться. Производные термины * конусность Синонимы * узкий Этимология 2 Существительное ( en существительное ) (ткачество) Тот, кто работает на ленточном станке. Тот, кто работает с лентой или лентами. Анаграммы * —-

Простое и точное измерение конусности | Библиотека 3D-решений

Конусность — это термин, используемый для описания сужения объекта или поверхности. На этой странице представлены основы конусов, в том числе их назначение, типы деталей, в которых они используются, методы их расчета, способы их изготовления, а также распространенные проблемы и решения, связанные с их измерением.

• Конусы
• Детали, в которых используются конусы
• Расчет угла конусности
• Методы изготовления конуса
• Проблемы при обычном измерении конусности
  • Проблемы измерения конусности с помощью оптического компаратора
  • Проблемы измерения конусности с помощью системы измерения профиля
• Решение проблем измерения конусности
• Резюме: Значительное улучшение и более высокая эффективность измерения конусности

Конусность указывает на условия, при которых диаметр, ширина или толщина длинной узкой структуры постепенно уменьшается к кончику. Существует множество различных типов конусных форм, которые выбираются в зависимости от цели использования. Конусы используются для усиления конструкции или облегчения монтажа и формируются с помощью таких процессов, как прессование или резка.
Добавление формы сужения к дизайну называется сужением. Большой угол конусности называется острым конусом, а малый угол конуса называется пологим конусом. Уклон — это термин, аналогичный конусности, и необходимо правильно использовать каждый из этих терминов.

Форма, имеющая угол наклона с обеих сторон, является конусом, а форма, имеющая угол наклона с одной стороны, а другая сторона плоская, является наклонной. Например, глядя на ту же форму круглого конуса, при описании наклона одной стороны только с использованием центральной линии в качестве ссылки, тогда это наклон. Если описывать наклон с обеих сторон, то это конусность.

конусность Склон

Конусность и уклон обозначаются символом и числовым значением. Размер конусности определяется углом конусности или коэффициентом конусности. Наклон обозначается числом, называемым коэффициентом градиента.

Пример: Коэффициент конусности

А

Выровняйте символ конуса в том же направлении, что и форма конуса.

Пример: Коэффициент градиента

Конусы используются в большом количестве деталей, таких как подшипники, которые поддерживают штифты или валы, трубы и радиаторы или фланцы. Все формы сужаются, однако их назначение различно, и их формы имеют разные характеристики.

В этих деталях используется конус (линейный конус), который линейно изменяет диаметр в зависимости от расстояния. Боковой угол является постоянным, а размер конусности определяется углом конусности или коэффициентом конусности.

В этих деталях используется конусность (экспоненциальная конусность), которая экспоненциально изменяет диаметр в зависимости от расстояния. Боковая форма сужается быстрее по мере удаления от основания, а кончик очень острый. Это позволяет уменьшить шаг, а также уменьшить вес и вибрацию.

Пример: Радиатор

Кроме того, конус параболической формы (параболический конус) используется в деталях, предназначенных для уменьшения сопротивления жидкости, таких как трубы и корпуса самолетов. В таких деталях, как штифты, которые используются для соединения других деталей, используется обратный конус. Обратный конус имеет форму, перевернутую от обычного конуса, и имеет кончик, который толще основания.

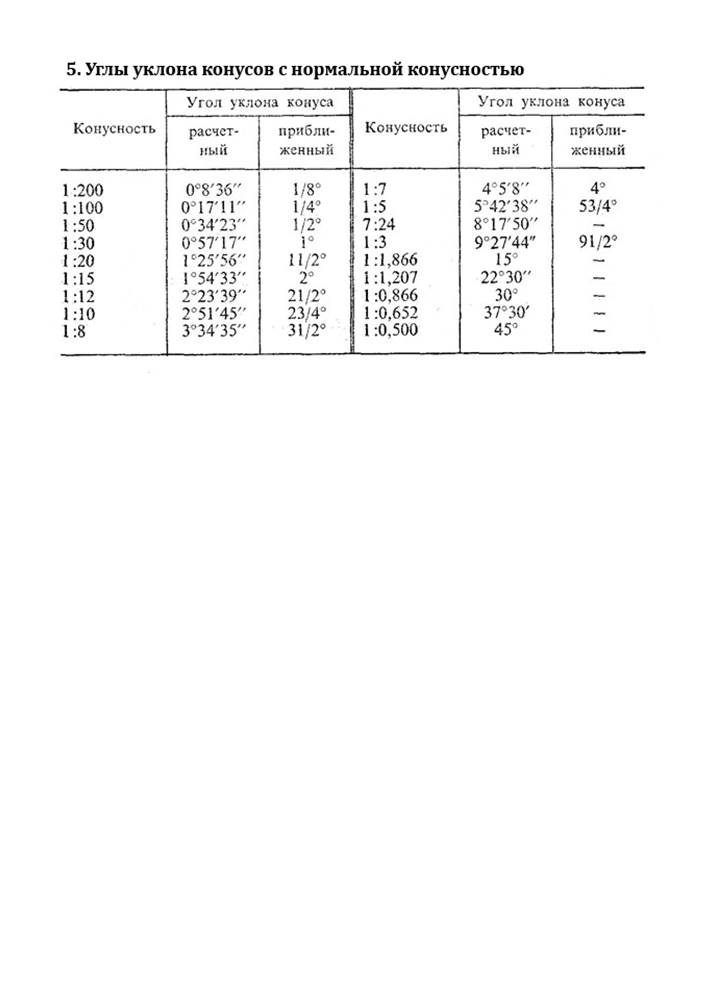

На чертежах размер конуса обычно обозначается коэффициентом конусности. Однако в таких случаях, как при обработке на токарном станке, может потребоваться значение угла конусности.

Это отношение размера толстого конца к размеру тонкого конца. Например, при коэффициенте конусности 3:100 диаметр уменьшается на 3 мм (0,12 дюйма) на каждые 100 мм (3,94 дюйма) длины.

и

Диаметр большей стороны

б

Меньший диаметр стороны

л

Длина

Ф

Угол конуса

Угол конуса можно рассчитать по приведенной ниже формуле.

Например, если коэффициент конусности, указанный на чертеже, равен 3/100, угол конусности можно рассчитать, как показано ниже.

Конусы создаются с помощью токарного станка или пресса. При штамповке конус создается при изготовлении штампа, а затем эта форма «прижимается» к материалу. В случае токарного станка обработка выполняется путем регулировки угла держателя пластины. Здесь мы расскажем, как создается конус при использовании токарного станка.

Токарный станок — это станок, который удаляет материал во время его вращения. Вставка или специальный режущий инструмент прикладывается к поверхности объекта по мере его вращения, и материал удаляется по окружности. Поскольку резка выполняется во время вращения заготовки, этот метод подходит для обработки конусов, диаметр которых уменьшается по направлению к вершине. На токарном станке угол конической концевой фрезы определяется как 1/2 угла конусности. 1/2 угла конусности равна углу наклона.

(1) Поверните станок и отрегулируйте угол.
↓
(2) Вращайте ручку станка и выполняйте резку.
↓
(3) После резки до конца возвращайтесь назад до тех пор, пока резец не выйдет из зацепления.
↓
(4) Повторяйте эту процедуру, пока не будет получена желаемая форма.

При использовании высокоточного токарного станка возможна точная обработка конуса порядка микрометров. Соответственно, для контроля качества требуются высокоточные измерительные приборы.

Чрезвычайно важно убедиться, что размеры и формы, полученные при обработке конуса, находятся в пределах допусков. В частности, поскольку конический конус представляет собой трехмерную форму, требуется высокая точность и количественные трехмерные измерения. Однако при использовании обычных оптических компараторов, систем измерения профиля и конусных калибров возникают различные проблемы. К таким проблемам могут относиться трудности с получением точных измерений и вариации измеренных значений.

Оптический компаратор — это тип оптического измерительного прибора, принцип измерения которого аналогичен оптическому микроскопу. Объект размещается на предметном столике, и измерительный прибор пропускает свет снизу, проецируя целевой профиль на экран. Некоторые большие оптические компараторы имеют диаметр экрана более 1 м (3,3 фута). Для деталей с утопленными конусами профиль невозможно визуализировать с помощью этого метода без предварительного вырезания образца.

Этот метод измерения связан со следующими проблемами.

• При использовании обычного оптического компаратора в фокусе находится только часть цели. По этой причине необходимо точно фокусироваться на каждой точке измерения вручную. Например, если цель представляет собой круглый конус, необходимо точно отрегулировать фокус в каждом месте измерения. Это приводит не только к проблеме ошибки измерения, когда положение фокуса различается в зависимости от оператора, но и к проблеме увеличения времени, необходимого для настройки фокуса при измерении большего количества мест. Также может быть необходимо разрезать мишень, чтобы измерить форму поперечного сечения.
• При сравнении форм необходимо визуально проверять различия, накладывая проекцию на увеличенный в 10 раз рисунок. Различия между проектируемыми размерами и чертежом нельзя получить в числовом виде, а форму профиля необходимо перенести на кальку, что затрудняет хранение и сравнение данных.

Это приводит к ряду больших проблем. Не все операторы на месте способны точно измерять формы. Есть также некоторые места, которые невозможно измерить, и может потребоваться разрезать мишень.

Система измерения профиля измеряет и записывает профиль цели, отслеживая ее поверхность стилусом. В последние годы были разработаны системы измерения профиля, в которых вместо стилуса используется лазер для измерения сложных форм путем бесконтактного отслеживания профиля. Некоторые модели даже могут измерять как верхнюю, так и нижнюю поверхности.
Система измерения профиля должна проводить точную линию измерения в перпендикулярном направлении относительно заданной формы конуса.

Это связано со следующими проблемами.

• Измерительные работы требуют много времени, включая время на крепление образца к шаблону и его выравнивание. Знания и навыки, связанные с использованием систем измерения профиля, также необходимы для точного выравнивания цели.
• Щуп системы измерения профиля перемещается вверх и вниз по дуге с центром в точке опоры рычага щупа, а кончик щупа также перемещается в направлении оси X. Это приводит к ошибке в данных по оси X.
• Проведение стилусом нужной линии чрезвычайно сложная работа, и даже небольшое смещение стилуса приводит к ошибке в измеренных значениях.

Обзор проблем, связанных с обычными измерительными приборами, показывает, что есть определенный момент, который объединяет все проблемы. Это то, что измерение трехмерной цели или области выполняется посредством точечного и линейного контакта.
Для решения этих проблем с измерениями компания KEYENCE разработала серию трехмерных оптических профилометров VR. Серия VR точно захватывает трехмерную форму всей поверхности цели, не касаясь цели. Он также измеряет трехмерную форму путем трехмерного сканирования цели на предметном столике всего за одну секунду с высокой точностью. Это позволяет проводить мгновенные количественные измерения без изменения результатов измерений. Некоторые конкретные примеры преимуществ поясняются ниже.

При использовании измерительного прибора контактного типа из-за того, что щуп не может дойти до дна, трудно измерять объекты с малым шагом и углублениями, например, с лезвиями и ребрами радиатора.
Серия VR может измерять конусы и другие формы путем виртуального поперечного сечения объекта, что ранее требовало фактического разрезания объекта для выполнения. Даже объекты с углублениями можно измерять, не разрушая их.
Пользователи также могут создавать шаблоны для часто измеряемых элементов, чтобы упростить процесс измерения и быстро проанализировать несколько деталей.

• Скачать каталоги
• Контакты/Запросы

Измерение можно выполнить, просто поместив цель на предметный столик и нажав кнопку. Строгого позиционирования или другой подготовки не требуется. Серия VR способна извлекать элементы из объекта и автоматически регулировать выравнивание детали. Это позволяет выполнять высокоточные измерения операторам, не имеющим знаний или опыта работы с измерительными приборами.

• Скачать каталоги
• Контакты/Запросы

Серия VR решает проблемы, с которыми сталкиваются обычные измерительные приборы, мгновенно измеряя 3D-объекты с помощью высокоточного бесконтактного 3D-сканирования.

• Измерение поперечных сечений без разрезания мишени.
• Устранение вариаций, вызванных человеческим фактором, что делает возможным точное количественное измерение.
• Без необходимости точного позиционирования или другой подготовки измерение можно выполнить, просто поместив цель на предметный столик и нажав кнопку. Это избавляет от необходимости назначать специализированного оператора для выполнения измерительных работ.
• 3D-формы можно легко измерять на высоких скоростях с высокой точностью.
