НЕКОТОРЫЕ ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ

ДЕЛЕНИЕ ОТРЕЗКОВ ПРЯМЫХ НА РАВНЫЕ ЧАСТИ

Из многочисленных построений здесь рассматриваются только те, которые часто встречаются при выполнении чертежей.

Деление отрезка прямой на две и четыре равные части выполняется в следующей последовательности.

Из концов отрезка А В циркулем проводят две дуги окружности радиусом R, несколько большим половины данного отрезка, до взаимного пересечения в точках n и m (рис. 43, а). Точки

тип соединяют прямой, которая пересекает отрезок АВ в точке С. Точка С делит отрезок А В на две равные части. Проделав подобное построение для отрезка АС, находим его середину — точку D. Повторив построение для отрезка СВ, разделим отрезок на четыре равные части.

При вычерчивании детали, показанной на рис. 43, б, применяется способ деления отрезка на четыре части.

Деление отрезка прямой на любое число равных частей. Пусть отрезок А В требуется разделить на И равных частей. Для этого из любого конца данного отрезка, например из точки В (рис. 44, проводят под произвольным острым углом вспомогательную прямую линию ВС, на которой от точки В измерительным циркулем откладывают 11 равных отрезков произвольной величины.

Крайнюю точку 11 последней отложенной части соединяют с точкой А прямой Затем с помощью линейки и угольника проводят ряд прямых, параллельных прямой которые и разделяют отрезок А В на 11 равных частей.

На рис. 44, б показана деталь, при изготовлении которой необходимо разместить 10 центров отверстий; отверстия равномерно расположены на длине L. В этом случае применяется описанный выше способ деления отрезка прямой на равные части.

ПОСТРОЕНИЕ И ИЗМЕРЕНИЕ УГЛОВ ТРАНСПОРТИРОМ

Транспортир — это прибор для измерения и построения углов. Это полукруг с разбивкой на градусы, соединенный с опорной планкой.

Для измерения угла транспортир прикладывают опорной планкой к одной из сторон данного угла (рис. 45, а) так, чтобы вершина угла (точка А) совпадала с точкой О на транспортире. Величину угла САВ в градусах определяют по шкале транспортира.

Для построения угла заданной величины (в градусах) со стороной А В и вершиной в точке к прикладывают транспортир так, чтобы его центр (точка О) совпал с точкой А прямой АВ, затем у деления шкалы транспортира, соответствующего заданному числу градусов (например, 55°), наносят точку n. Транспортир убирают и проводят через точку n отрезок АС — получают заданный угол САВ (рис. 45, б).

Углы можно строить при помощи угольников с углами 45, 30 и 60° и линейки или рейсшины.

На рис. 46 показано, как при различных положениях угольников на рейсшине можно строить углы 60 (120), 30 (150), 45° (135°) и другие при использовании одновременно двух угольников..

ПОСТРОЕНИЕ И ДЕЛЕНИЕ УГЛОВ

Деление угла на две и четыре равные части. Из вершины угла провести произвольным радиусом дугу до пересечения со сторонами угла в точках (рис. 47, а). Из полученных точек проводят две дуги радиусом R, несколько большим половины длины дуги n и к, до взаимного пересечения в точке m. Вершину угла соединяют с точкой т прямой, которая делит угол ВАС пополам. Эта прямая называется биссектрисой угла ВАС. Повторяя это построение с полученными углами В Ат и nАС угол ВАС можно разделить на четыре равные части и т. д.

Деление прямого угла на три равные части. Из вершины А прямого угла (рис. 47, б) произвольным радиусом R описывают дугу окружности до пересечения ее со сторонами прямого угла в точках a и b из которых проводят дуги окружности того же радиуса R до пересечения с дугой ab в точках m и n. Точки m и n соединяют с вершиной угла А прямыми и получают стороны Аm и Аn углов В Аm и nА С,равных 1/3 прямого угла, т. е. 30°. Если каждый из этих углов разделить пополам, то прямой угол будет разделен на шесть равных частей, каждый из углов будет равняться 15°. Прямой угол АВС можно разделить на три равные части угольником с углами 30 и 60° (рис. 48, а). При выполнении чертежей нередко требуется разделить прямой угол на две равные части. Это можно выполнять угольником с углом 45° (рис. 48, б).

Построение угла, равного данному. Пусть задан угол ВАС. Требуется построить такой же угол. Через произвольную точку А₁ проводим прямую А₁С₁. Из точки А описываем дугу произвольным радиусом R, которая пересечет угол ВАС в точках (рис. 49,а). Из точки A ₁ проводим дугу тем же радиусом и получаем точку m₁. Из точки A₁проводим дугу радиусом R₁равным отрезку mn, до пересечения с ранее проведенной дугой радиуса R в точке n₁ (рис. 49, б). Точку n₁ соединяем с точкой А₁ и получаем угол B₁A₁C₁величина которого равна заданному углу

ВАС.

Применение вышеизложенного построения угла по заданному показано на рис. 49, в и г. На рис. 49, в изображена деталь, чертеж которой надо вычертить, а на рис. 49, г показан этот чертеж, при выполнении которого использован способ построения угла по заданному.

СПОСОБЫ ПОСТРОЕНИЯ МНОГОУГОЛЬНИКОВ

Способ триангуляции. Построение многоугольников этим способом основано на последовательном построении ряда треугольников, примыкающих сторонами друг к другу. Этот способ будет применяться в дальнейшем при построении разверток поверхностей геометрических тел.

Рассмотрим пример такого построения. На рис. 50, а показана пластина с пятиугольным отверстием. Измеряя длины сторон пятиугольника, можно построить на чертеже контурное очертание многоугольного отверстия.

Треугольники в рассматриваемом многоугольнике можно получить, проведя диагонали

14 (рис. 50, а). Последовательность построения многоугольника на чертеже в данном примере следующая.

На детали произвольно выбираем базовую линию (например, А В), на которую из точек 7 и 2 опускаем перпендикуляр, и получаем точки E и G. На чертеже наносим базовую линию A₁B₁ на которой откладываем отрезок E₁G₁ равный отрезку EG. Из точек и G, восставляем перпендикуляры, на которых откладываем взятые с детали отрезки и G1 (рис. 50, б). Получим точки 1₁и2₁. Из точек как из центров, циркулем описываем две дуги радиусами, равными отрезками 13 и 23, взятых с детали. Точка пересечения дуг является вершиной 3₁ искомого треугольника 1

12₁3₁. Таким же способом из точек 7₁ и 3₁описываем две дуги радиусами, равными отрезкам 34 и 14, находим вершину 4₁. Затем из точек 4₁и 1₁, как из центров, описываем две дуги радиусами, равными отрезкам 45 и 15, определяем последнюю вершину пятиугольника 5₁(рис. 50, б).

Построение многоугольника методом прямоугольных координат показано на рис. 50, в. В этом случае из вершин многоугольника 12345 (рис. 50, а) опускаем перпендикуляры на линию АВ, получаем точки GDEFG. Расстояние между этими точками откладываем на прямой A₁B₁(pиc. 50, в). Из полученных точек C₁D₁E₁

F₁G₁восставляем перпендикуляры, на которых откладываем отрезки С₅D₄, E₁, F₃, G₂. Искомые точки 7₁, 2₁, 3₁, 4₁, 5₁на чертеже соединяют и получают чертеж многоугольника.

ОПРЕДЕЛЕНИЕ ЦЕНТРА ДУГИ ОКРУЖНОСТИ

Многие детали машин и приборов имеют контур очертания, состоящий из прямых линий, лекальных кривых и дуг окружностей. При вычерчивании деталей часто приходится определять величину радиусов дуг окружностей контурных очертаний детали и находить положение центров этих дуг. На рис. 51,

а показана деталь (кронштейн), левая часть ребра которой выполнена по дуге окружности.

Чтобы найти положение центра и величину радиуса данной дуги, предварительно делают отпечаток дуги на бумаге. При помощи циркуля и линейки можно определить центр и размер радиуса дуги окружности, для этого на отпечатке дуги намечают три произвольно расположенные на ней точки А, В и С (рис. 51, б) и проводят хорды АВ и ВС. При помощи циркуля и линейки проводят перпендикуляры через середины хорд А В и ВС. Точка пересечения перпендикуляров

(точка О) является искомым центром дуги детали, а расстояние от точки О до любой точки дуги будет размером радиуса.

Уклон и конусность – прочее, уроки

Уклон и конусность. Урок позволяет более наглядно ознакомится с понятием уклона и конусности.

– Ознакомиться с правилами построения и условными обозначениями уклона и конусности.
– Вырабатывать умение в применении изученных условностей при выполнении чертежей.
– Формировать навыки работы чертежными инструментами.
– Привить познавательный интерес к предмету, формировать самостоятельность и аккуратность.

Просмотр содержимого документа
«Уклон и конусность»

УКЛОН И КОНУСНОСТЬ

Цель урока

Ознакомиться с правилами построения и условными обозначениями уклона и конусности. – Вырабатывать умение в применении изученных условностей при выполнении чертежей. – Формировать навыки работы чертежными инструментами. – Привить познавательный интерес к предмету, формировать самостоятельность и аккуратность.

Во многих деталях машин используются уклон и конусность.
Уклон встречается в профилях прокатной стали, в крановых рельсах, в косых шайбах и прочих деталях.
Конусность встречается в каждом токарном, фрезерном или сверлильном станке, в режущем инструменте, которые имеют конусные хвостовики и в ряде других деталей.

УКЛОН – это величина, которая характеризует наклон одной прямой относительно другой.

Где встречается уклон?

В технологии машиностроения!

Где встречается уклон?

В строительстве зданий и сооружений!

Где встречается уклон?

В автомобильном транспорте!

Обозначается уклон знаком  . На чертеже уклон выражается отношением двух чисел или в процентах.

Знак ставится перед числовым значением уклона над полкой линии-выноски. Острый угол знака должен быть направлен в ту же сторону, что и острый угол уклона.

Поэтапное построение уклона  1:3

Поэтапное построение уклона 15%

Примеры выполнения уклона

КОНУСНОСТЬ – это отношение диаметра основания конуса к его высоте.

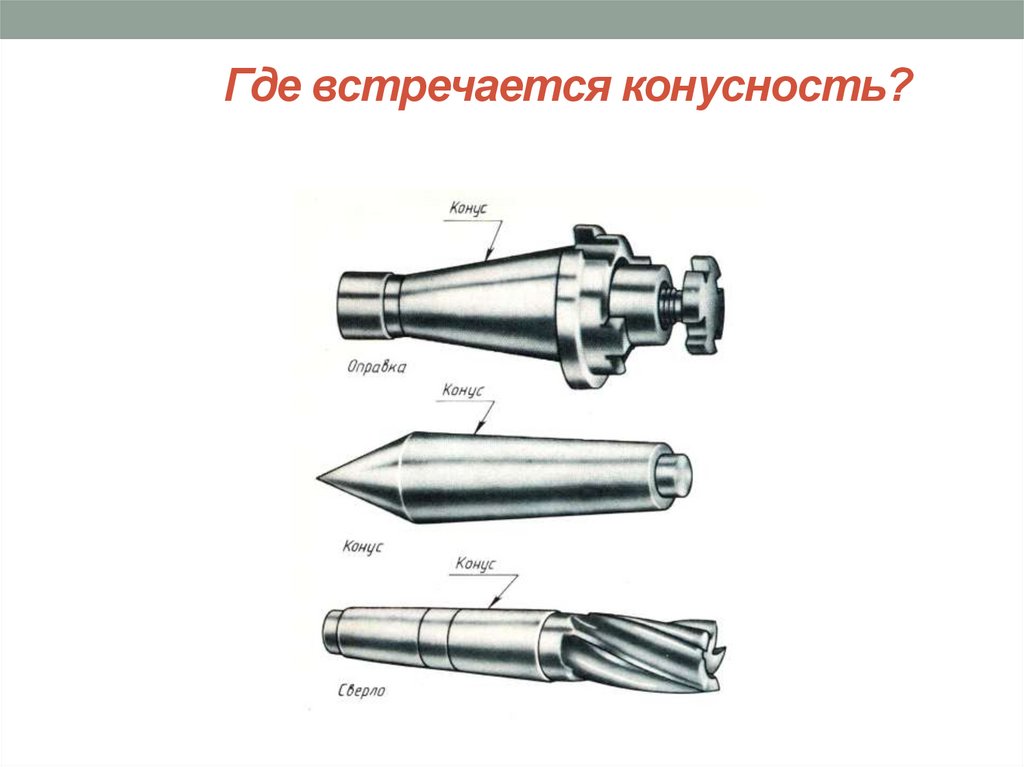

Где встречается конусность?

Конусность обозначается знаком  , вершина знака должна быть направлена в сторону вершины конуса. Конусность может быть задана отношением двух чисел или в процентах.

Конусность C определяется по формуле где D – диаметр конуса, мм; L – высота конуса, мм.

C = D : L ,

Поэтапное построение полного конуса

Конусность усеченного конуса C определяется по формуле где D – диаметр большего основания конуса, мм; d – диаметр меньшего основания конуса, мм; L – высота конуса, мм.

C = ( D – d ): L ,

Поэтапное построение усеченного конуса

Формулы для определения D, d и L

Диаметр большего основания конуса определяется по формуле

D = d + C  L

Диаметр меньшего основания конуса определяется по формуле

d = D – C  L

Высота конуса определяется по формуле

L = ( D – d ): C

Контрольные вопросы

1. Что называется уклоном? 2. В чем выражается уклон? 3. Какой знак ставится перед числовым значением уклона? 4. Что называется конусностью? 5. Какой знак ставится перед числовым значением конусности?

Конусность и уклон – презентация онлайн

1. Конусность и уклон Лекция №4

Предмет «Инженерная графика»
Преподаватель
Пушкарева Роза Васильевна
Во многих деталях машин используются уклоны и
конусность.
Уклоны встречаются в профилях прокатной стали, в
крановых рельсах, в косых шайбах и т. д.
Конусности встречаются в центрах бабок токарных и
других станков, на концах валов и ряда других
деталей.

4. Уклон. Определение уклона

Уклон это отклонение прямой линии от вертикального или
горизонтального положения.
Вершина знака уклона должна быть направлена в сторону наклона
поверхности детали.
Знак и размерное число располагают параллельно направлению, по
отношению к которому задан уклон.
Определение уклона.
Уклон определяется как отношение противолежащего катета угла
прямоугольного треугольника к прилежащему катету, то есть он
выражается тангенсом угла а.
Уклон можно посчитать по формуле i=AC/AB=tga.
Уклоном прямой линии ВС относительно
АВ называется отношение i = h/ι = tgα.

6. Построение уклона.

На примере (рисунок ) наглядно продемонстрировано
построение уклона.
Для построения уклона 1:1, например, нужно на сторонах
прямого угла отложить произвольные, но равные отрезки. Такой
уклон, будет соответствовать углу в 45 градусов.
Для того чтобы построить уклон 1:2, нужно по горизонтали
отложить отрезок равный по значению двум отрезкам
отложенным по вертикали.
Как видно из чертежа, уклон есть отношение катета
противолежащего к катету прилежащему, т. е. он выражается
тангенсом угла а.

7. Построение уклонов.

Если требуется через точку А (рис. 1) прямой АВ
провести прямую АС с уклоном i = 1/n, то надо:
1.

Отложить от точки А n произвольных единиц.
2.В конце полученного отрезка АЕ восстановить
перпендикуляр ЕС длиной в одну единицу.
3.Прямая АС – искомая прямая.
Если требуется через точку М, не лежащую на прямой
АВ, провести прямую с заданным уклоном 1:n, то можно
решить задачу двумя способами.
1.Опустить из точки М перпендикуляр МЕ (рис.2) и,
приняв его за единицу, отложить влево и вправо от точки Е
n таких отрезков.
Гипотенузы МД и МД1 – искомые прямые.
2.В стороне строим прямоугольный треугольник
(рис.3) KLN (KLN1) с отношением катетов 1/n.
KL // AB.
Из точки М проводим прямые MD и MD1 параллельно
гипотенузам KN и LN1 вспомогательного треугольника.

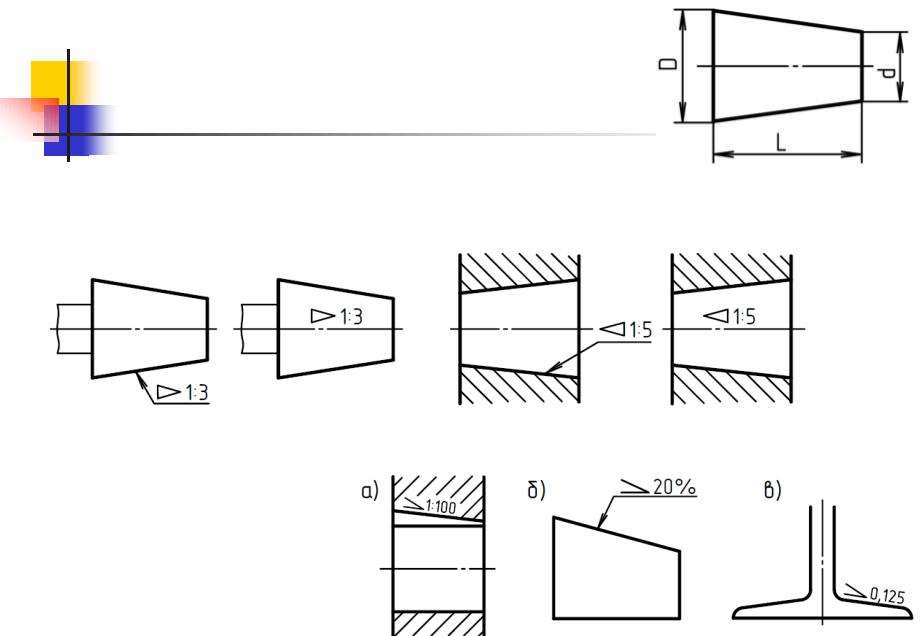

9. Обозначение уклона на чертежах.

Обозначение уклонов на чертеже
выполняется в соответствии с ГОСТ 2.307—
2011.
На чертеже указывают величину уклона с
помощью линии-выноски.
На полке линии-выноски наносят знак и
величину уклона.
Знак уклона должен соответствовать
уклону определяемой линии, то есть одна из
прямых знака уклона должна быть
горизонтальна, а другая должна быть
наклонена в ту же сторону, что и
определяемая линия уклона.
Угол уклона линии знака примерно 30°.
Уклон
Плоские
поверхности
деталей,
расположенные
наклонно, обозначают на чертеже величиной уклона.
Как подсчитать эту величину, покажем на примере.
Клин, изображенный на рис. 6.40, имеет наклонную
поверхность, уклон которой нужно определить.
Из размера наибольшей высоты клина вычтем размер
наименьшей высоты: 50 – 40 = 10 мм.
Разность
между
этими
величинами
можно
рассматривать как размер катета прямоугольного
треугольника, образовавшегося после проведения на
чертеже горизонтальной линии (рис. 6.40,б).
Величиной уклона будет отношение размера
меньшего катета к размеру горизонтальной линии.
В данном случае нужно разделить 10 на 100.

Величина уклона клина будет 1:10.
. Величина уклона клина будет 1:10.
Определение величины уклона
Если требуется изобразить на чертеже
поверхность определенного уклона,
например 3:20, вычерчивают прямоугольный
треугольник, у которого один из катетов
составляет три единицы длины, а второй – 20
таких же единиц (рис. 6.41).
При вычерчивании деталей
или при их разметке для
построения линии по
заданному уклону приходится
проводить вспомогательные
линии.
Например, чтобы провести
линию, уклон которой 1:4,
через концевую точку
вертикальной линии (рис.
6.42), отрезок прямой линии
длиной 10 мм следует принять
за единицу длины и отложить на
продолжении горизонтальной
линии четыре такие единицы
(т.е. 40 мм).
Затем через крайнее деление
и верхнюю точку отрезка
провести прямую линию.
. Построение линии по заданному
уклону

14. Конусность

Конусностью называется отношение разности
диаметров двух нормальных сечений кругового
конуса к расстоянию между ними.
K = (D – d)/ι = 2tgα.
K = 2i.

15. Знак конусности

« »
Конус – лат. conus – геометрическое тело, образованное
вращением прямоугольного треугольника около одного
из его катетов.

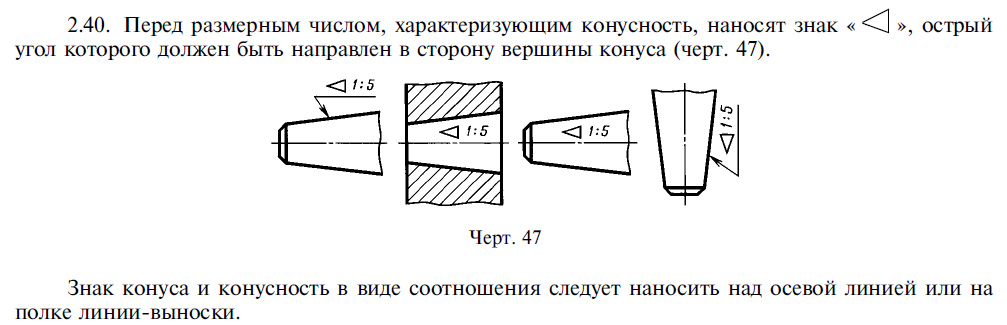

На чертежах с коническими поверхностями иногда
указывается конусность c размерными числами в виде
соотношения, перед которыми устанавливается знак в
виде остроугольного треугольника «
».
Знак конусности с размерными числами наносятся
над осевой линией или на полке линии-выноски.

16. Примеры обозначения конусностей

Например, если известны размеры D = 30
мм, d = 20 мм и L = 70 мм, то
К=
30 – 20
70
= 1:7
Если известны конусность К, диаметр одного
из оснований конуса d и длина конуса L, можно
определить второй диаметр конуса.
Например, К = 1:7, d = 20 мм и L = 70 мм
D находят по формуле:
D = КL + d= 1:7 × 70 + 20 = 30 мм
ГОСТ 8593-81 предусматривает следующие
конусности:
1:500, 1:200, 1:100, 1:50, 1:30, 1:20, 1:15, 1:12,
1:10, 1:8, 1:7, 1:6, 1:5, 1:4, 1:3, 30°, 45°, 60°, 75°,
90°, 120°
Конусность
Угловая конусность
Уклон конуса
1:200
0° 17’ 12”
0° 8’ 36”
1:100
0° 34’ 23”
0° 17’ 11”
1:50
1° 8’ 45”
0° 34’ 23”
1:30
1° 54’ 35”
0° 57’ 17”
1:20
2° 51’ 51”
1° 25’ 56”
1:15
3° 49’ 6”
1° 54’ 33”
1:12
4° 46’ 19”
2° 23’ 9”
1:10
5° 43’ 29”
2° 51’ 45”
1:8
7° 9’ 10”
3° 34’ 35”
1:7
8° 10’ 16”
4° 5’ 8”
1:5
11° 25’ 16”
5° 42’ 38”
1:3
18° 55’ 29”
9° 27’ 44”
1:1,866
30°
15°
1:1,207
45°
22° 30’
1:0,866
60°
30°
1:0,652
75°
37° 30’
1:0,500
90°
45°
1:0,289
120°
60°

21.

ПРАКТИЧЕСКАЯ РАБОТА № 2 Чертеж деталей с применением сопряжений, уклоном и конусностью Графическую работу следует выполнять на
формате А3 или трех листах А4

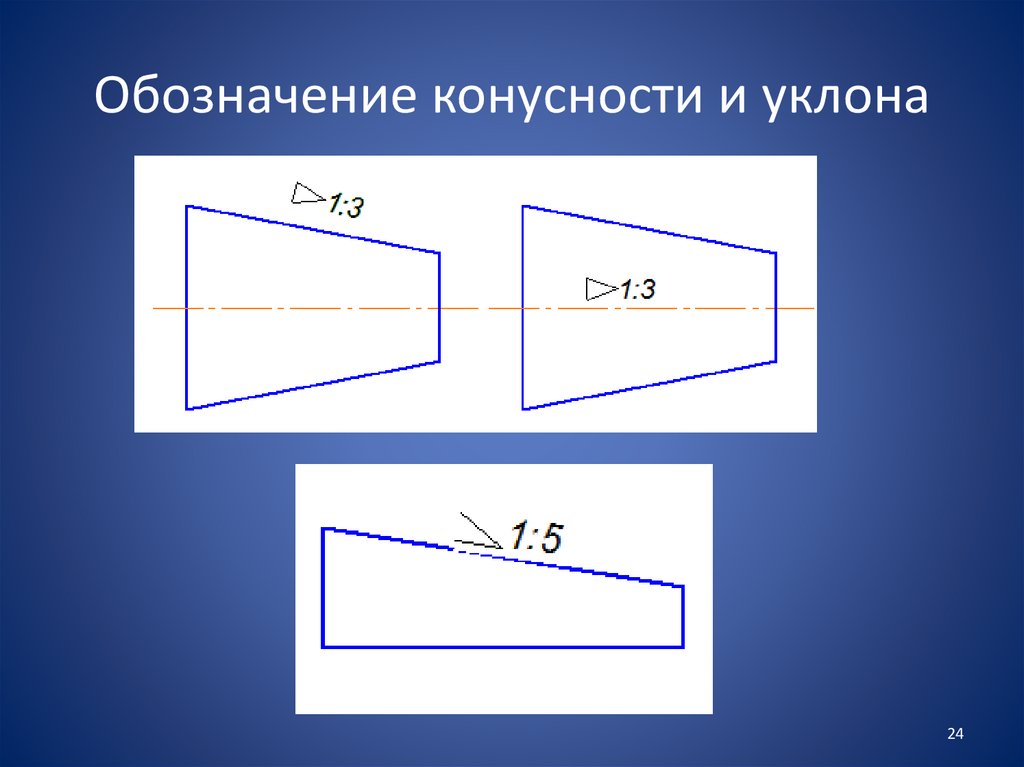

Обозначение уклона и конусности на чертежах

Уклоны и конусности

Поверхности многих деталей имеют различные уклоны. Плоские поверхности деталей, расположенные наклонно, на чертежах часто обозначаются величиной уклона. В задании «Проекционное черчение» именно так и задано ребро жесткости или тонкая стенка детали.

Уклон характеризует отклонение прямой линии или плоскости от горизонтального или вертикального направления. Для построения уклона 1:1 на сторонах прямого угла откладывают произвольные, но равные единичные отрезки. Очевидно, что уклон 1:1 соответствует углу 45º. Как видно из рис. 34,а, уклон есть отношение катетов: противолежащего к прилежащему, что может быть определено как тангенс угла наклона α прямой. Тогда, чтобы, например, построить уклон 1:7 (рис. 34,б), в направлении уклона откладывают семь отрезков, а в перпендикулярном направлении — один отрезок.

Величину наклона обозначают на чертеже в соответствии с ГОСТ 2.307-68 условным знаком с числовым значением. Уклон указывают с помощью линии-выноски, на полке которой наносят знак уклона и его величину. Расположение знака уклона должно соответствовать определенной линии: одна из прямых знака должна быть горизонтальной, а другая — наклонена примерно под углом 30º в ту же сторону, что и сама линия уклона (рис. 34,б). Вершина знака должна быть направлена в сторону уклона. Знак и размерное число располагают параллельно направлению, по отношению к которому задан уклон. На чертеже уклоны указывают либо в процентах, либо дробью в виде отношения двух чисел.

Многие детали содержат коническую поверхность. На чертежах конических деталей размеры могут быть проставлены различно: диаметры большего и меньшего оснований усеченного конуса и его длина, угол конуса или величина конусности.

Конусность — это отношение диаметра основания конуса к его высоте. Для усеченного конуса это отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними (рис. 35,а). Конусность равна удвоенному уклону образующей конуса к его оси. Так же как и уклон, она обозначается условным знаком, проставляемым перед её числовым обозначением. Условный знак изображается в виде треугольника с вершиной, направленной в сторону вершины конуса. Конусность (согласно ГОСТ 2.307-68) задается на чертежах отношением двух чисел (рис. 35), процентами или десятичной дробью.

Знак и цифры, указывающие величину конусности, располагают на чертежах параллельно оси конического элемента. Они могут быть расположены над осью, как на рис. 35,б, или полке, как на рис. 35,в. В последнем случае полка соединяется с образующей конуса с помощью линии-выноски, заканчивающейся стрелкой. В конических соединениях, показанных на рис. 36, указание конусности обязательно, так как задание размеров D, d, H из-за трудностей изготовления применяют редко. При построении очертаний конуса, задаваемого конусностью, высотой и одним из диаметров, второй диаметр вычисляют по формуле, приведенной на рис. 35,а. Конусности общего назначения стандартизованы ГОСТ 8593-81.

2. Пример выполнения РГР

На рис. 37 приведен пример варианта задания на выполнение расчетно-графической работы «Проекционное черчение», а также наглядное изображение заданной детали с вырезом.

Выполненный по этому заданию чертеж детали в трех проекциях с правильно оформленными размерами показан на рис. 38. Этот пример поможет студентам разобраться в их задании, начать выполнение графической работы и избежать многочисленных ошибок при ее оформлении.

Напомним, что в задании имеются только две проекции детали, поэтому и размеры распределены на двух изображениях. Однако при оформлении чертежа следует наносить размеры равномерно на всех трех проекциях.

В заключение следует отметить, что количество изображений детали (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о её конструкции при применении установленных всоответствующих стандартах условных обозначений, знаков и надписей.

Литература

1. Попова Г.Н., Алексеева С.Ю. Машиностроительное черчение: Справочник. -Л.: Машиностроение, Ленингр. отделение, 1986.

2. Левицкий В.С. Машиностроительное черчение. — М.: Высшая школа, 1988.

3. Гордон В.О., Семенцов-Огиевский Н.А. Курс начертательной геометрии. — М.: Наука, 1994.

4. Фролов С.А. Начертательная геометрия. — М.: Машиностроение, 1978.

Приложение. Варианты задания на расчетно-графическую работу

Варианты задания на расчетно-графическую работу по теме «Проекционное черчение» приведены в табл. П1. Правила выбора варианта задания определяются преподавателем.

Таблица П1. Варианты задания на РГР по теме «Проекционное черчение»

№ вар.	№ рис.	а	b	с	№ вар.	№ рис.	а	b	с
П1	П7
П2	П8
П3	П9
П4	П10
П5	П11
П6	П12
П7	П1
П8	П2
П9	П3
П10	П4
П11	П5
П12	П6
П1	П7
П2	П8
П3	П9
П4	П10
П5	П11
П6	П12

[1] Для вертикальных разрезов указанное требование должно выполняться также в случаях, если секущая плоскость не параллельна фронтальной или профильной плоскости проекции

[2] Условие симметричности изображений необходимо, но не достаточно для совмещения половины вида и половины разреза (подробнее см. подраздел 1.2.3).

Дата добавления: 2014-11-06 ; Просмотров: 3430 ; Нарушение авторских прав? ;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Обозначение уклона и конусности

Уклон, величина, характеризующая наклон одной прямой линии к другой. Выражают дробью или в %.

— угол направлен в сторону уклона

6.2 Конусность

Конусность ( С ) – это отношение диаметра основания конуса к его высоте. Для усеченного конуса

Вопросы для самоконтроля.

Что такое уклон?

Что такое конусность?

Сопряжение линий и лекальные кривые

Сопряжения применяются во многих деталях машин для плавного перехода линий.

Для построения сопряжений необходимо уметь строить касательную в данной точке окружности (рисунок 7.1 а) проводить из внешней точки прямую, касательную к окружности (рисунок 7.1 б). Помнить, что центры окружностей, соприкасающихся внешним образом, находятся на расстоянии суммы их радиусов (рисунок 7.1 в), а внутренним – на расстоянии их радиусов (рисунок 7.1 г), причем точка касания (сопряжения) всегда лежит на прямой, проходящей через их центры.

Изложенное позволяет легко уяснить последовательность решений задач на сопряжения, приведенных ни рисунке 7.2. ∂, е, ж, и, к.

Лекальные кривые обводят при помощи лекал. Наиболее часто применяют в технике следующее:

7.1 Эллипс. Эллипсом называется замкнутая кривая, для которой сумма расстояний от любой точки до двух точек – фокусов эллипса – есть величина постоянная. Для построения эллипса проводят две концентрические окружности, диаметры которых равны осям эллипса (рисунок 7.3). Эти окружности делят на несколько равных частей (12-16). Через точки деления на большей окружности проводят вертикальные линии, через соответствующие точки деления на малой окружности – горизонтальные линии. Пересечение этих линий даст точки эллипса I, II, III

7.2Парабола. Параболой называется кривая, каждая точка которой расположена на одинаковом расстоянии от заданной прямой, носящей название директрисы, и точки, называемой фокусом параболы.

Даны вершина параболы О, одна из точек параболы D и направление оси ОС (рисунок 7.4). На отрезках ОС и СD строят прямоугольник, стороны этого прямоугольника ОВ и ВD делят на произвольное одинаковое число равных частей и нумеруют точки деления согласно рис. Вершину О соединяют с точками деления стороны ВD, а из точек деления отрезка ОВ проводят прямые, параллельные оси. Пересечение прямых, проходящих через точки с одинаковыми номерами, определяет ряд точек параболы (другие способы построения параболы см. в рекомендуемой литературе).

7.3 Циклоида. Траектория точки А, принадлежащей окружности, перекатываемой без скольжения по прямой, называется циклоидой (рисунок 7.5). Для ее построения от исходного положения точки А на направляющей прямой отк5ладывают отрезок АА₁, равный длине данной окружности – 2πR. Окружность и отрезок АА₁ делят на одинаковое число равных частей.

Восставляя перпендикуляры из точек деления прямой АА₁ до пересечения с прямой, проходящей через центр данной окружности параллельно АА₁, намечают ряд последовательных положений центра перекатываемой окружности О₁, О₂, О₃,…, О₈. Описывая из этих центров окружности радиуса R, отмечают точки пересечения с ними прямых, проходящих параллельно АА₁ через точки деления окружности 1, 2, 3, 4 и т.д.

В пересечении горизонтальной прямой, проходящей через точку 1, с окружностью, описанной из центра О₁, находится одна из точек циклоиды; в пересечении прямой, проходящей через точку 2, с окружностью, проведенной из центра О₂, находится другая точка циклоиды и т.д. Соединяя полученные точки плавной кривой, получаем циклоиду.

Синусоида. Для построения синусоиды делят окружность заданного радиуса на равные части (6, 8, 12, и т.д.) и на продолжении осевой линии от условного начала – точки А – проводят отрезок прямой АВ, равный 2πR. Затем прямую делят на такое же число равных частей, как и окружность (6, 8, 12 и т. Д.). Из точек окружности 1,2, 3, …, 12 проводят прямые линии параллельно выбранной прямой до пересечения с соответствующими перпендикулярами, восстановленными или опущенными из точек деления прямой.Полученные точки пересечения (1 / , 2 / , 3 / , …, 12 / ) и будут точками синусоиды с периодом колебания, равным 2πR.

7.5 Эвольвента (развертка круга). Эвольвентой называется траектория, описываемая каждой точкой прямой линии, перекатываемой по окружности без скольжения.

В машиностроении по эвольвенте очерчивают профиль головок зубьев зубчатых колес.

Для построения эвольвенты окружность предварительно делят на произвольное число n равных частей; в точках деления проводят касательные к окружности, направленные в одну сторону. На касательной, проведенной через последнюю точку деления, откладывают отрезок, равный длине окружности 2πR, и делят его на то же число n равных частей. Откладывая на первой касательной одно деление, равное

, на второй – два, на третьей – три и т.д., получают ряд точек I, II, III,IV и т.д., которые соединяют по лекалу

Вопросы для самоконтроля.

На каких двух положениях геометрии основано построение сопряжений?

Конусность

Конусность — отношение разности диаметров двух поперечных сечений кругового конуса к расстоянию между ними.

Конусность имеет двойной Уклон: k=2i Конусность на чертеже может быть указана в градусной мере, в радианах и в процентах. Заданы конусность пробки крана 1:5, диаметр D=BC=20 мм, длина l=35 мм.

Необходимо построить очертание пробки крана одним из двух способов: Первый способ. Из формулы k=2i находим i=1:10. Отмечаем точки BC и строим треугольник DKP так, чтобы KP_BK=1:10. Продолжив BP до пересечения с осью конуса, получим вершину конуса S. Точку S соединяем с точкой C. Отложив по оси пробки от BC отрезок l=35 мм и проведя через конец этого отрезка прямую, перпендикулярную к оси , получим диаметр d=EF=13 мм торца пробки; Второй способ. Из формулы k=(D-d)/l находим d=EF=20-35/5=13 мм; Величина угла при вершине конуса:

здесь угол φ представлен в радианах.

где L — расстояние от большого сечения до вершины S конуса, а отношение: D/(2L) = tgφ Пусть задана конусность например 1 : 2,5 откуда i=1:5 и tgφ=0,2 тогда перевод ее в градусы выполняется по формулам:

Конусность стандартизована. ГОСТ 8593-81 устанавливает нормальные конусности и углы конусов

Обозна- чение	конуса	Конус-	ность	Угол	конуса	Угол	уклона
Ряд 1	Ряд 2	Угл. ед.	Рад.	Угл. ед.	Рад.
1:500	1:500	0,0020000	6`52,5″	0,0020000	3`26,25″	0,0010000
1:200	1:200	0,0050000	17`11,3″	0,0050000	8`25,65″	0,0025000
1:100	1:100	0,0100000	34`22,6″	0,0100000	17`11,3″	0,0050000
1:50	1:50	0,0200000	1°8`45,2″	0,0199996	34`22,6″	0,0099998
1:30	1:30	0,0333333	1°54`34,9″	0,0333304	57`17,45″	0,0166652
1:20	1:20	0,0500000	2°51`51,1″	0,0499896	1°25`55,55″	0,0249948
1:15	1:15	0,0666667	3°49`5,9″	0,0666420	1°54`32,95″	0,0333210
1:12	1:12	0,0833333	4°46`18,8″	0,0832852	2°23`9,4″	0,0416426
1:10	1:10	0,1000000	5°43`29,3″	0,0999168	2°51`44,65″	0,0499584
1:8	1:8	0,1250000	7°9`9,6″	0,1248376	3°34`34,8″	0,0624188
1:7	1:7	0,1428571	8°10`16,4″	0,1426148	4°5`8,2″	0,0713074
1:6	1:6	0,1666667	9°31`38,2″	0,1662824	4°45`49,1″	0,0831412
1:5	1:5	0,2000000	11°25`16,3″	0,1993374	5°42`38,15″	0,0996687
1:4	1:4	0,2500000	14°15`0,1″	0,2487100	7°7`30,05″	0,1243550
1:3	1:3	0,3333333	18°55`28,7″	0,3302972	9°27`44,35″	0,1651486
30°	1:1,866025	0,5358985	30°	0,5235988	15°	0,2617994
45°	1:1,207107	0,8284269	45°	0,7853982	22°30`	0,3926991
60°	1:0,866025	1,1547010	60°	1,0471976	30°	0,5235988
75°	1:0,651613	1,5346532	75°	1,3089970	37°30`	0,6544985
90°	1:0,500000	2,0000000	90°	1,5707964	45°	0,7853982
120°	1:0,288675	3,4641032	120°	2,0943952	60°	1,0471976

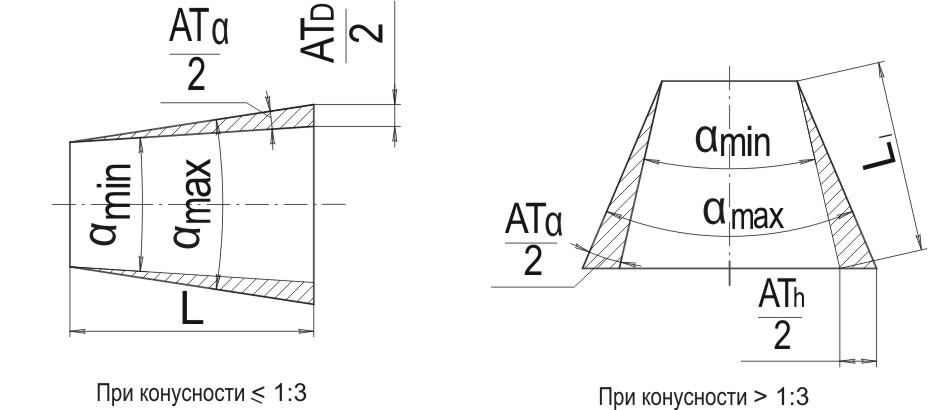

Конусности и углы конусов должны соответствовать указанным на чертеже и в таблице. При выборе конусностей или углов конусов ряд 1 следует предпочитать ряду 2.

Конусность поверхности

обозначается на чертеже: — надписью Конусность с указанием ее величины; — указывающей на нее стрелкой с полкой где пишется: — Конусность с указанием ее величины; — знак конусности и ее величина.

Построение и обозначение уклонов и конусности

Уклоном называют величину, характеризующую наклон одной прямой линии к другой прямой, т.е. отношение катета ВС к катету АВ в прямоугольном треугольнике ABC (рис. 1.16). Уклон представляет собой тангенс угла а, образованного гипотенузой АС с катетом АВ. Если катет ВС равен единице любой длины, то при уклоне 1: 5 катет В А будет равен пяти таким же единицам. Уклон может выражаться в процентах. Гипотенуза прямоугольного треугольника ABC с катетами ВС длиной 10 мм и АВ длиной 100 мм или катетами ВС длиной 5 мм и АВ длиной 50 мм будет иметь уклон 10%.

На чертеже перед размерным числом, определяющим уклон, наносят условный знак « » (ГОСТ 2.307—68), острый угол которого направляют в сторону уклона (см. рис. 1.16).

Геометрические уклоны строят на чертежах деталей определенного профиля (сортамента) или на чертежах деталей, изготавливаемых литьем. Построение контура детали (рис. 1.17, а), верхнее основание которой имеет уклон 10%, начинают с вычерчивания линии АС с заданным уклоном (рис. 1.17, б) — гипотенузы прямоугольного треугольника с катетами АВ длиной 50 мм и ВС длиной 5 мм. Через точку D проводят линию, параллельную линии АС. Полученная линия DE будет иметь уклон 10 %, как и прямая АС.

Конические элементы деталей выполняют с заданной конусностью. Конусность — это отношение диаметра конуса к его высоте (рис. 1.18, а). Очертание конуса с конусностью 1: 3 показано на рис. 1.18, б.

Для усеченного конуса (рис. 1.18, в) конусность — это отношение разности диаметров к его высоте. Пример выполнения контура детали, имеющей форму усеченного конуса и заданную конусность 1:7, показан на рис. 1.18, г.

Из трех размеров, характеризующих конусность, было задано два: диаметр большего основания конуса и длина усеченного конуса, т. е. расстояние между центрами его оснований. По формуле (D — d)/L = 1:7 определяем величину меньшего диаметра: 7d = 140, следовательно, d = 20 мм. Из трех размеров, характеризующих конусность, на чертеже проставляют два и условный знак конусности. Знак конусности « » (ГОСТ 2.307 — 68) имеет вид равнобедренного треугольника, острый угол которого направлен в сторону вершины конуса (см. рис. 1.18, в, г). Знак конуса и конусность в виде соотношения наносят над осевой линией или на полке линии-выноски (рис. 1.19).

Нормальные конусности и углы конусов устанавливает ГОСТ 8593 — 81, а ГОСТ 25548 — 82 устанавливает термины и определения. Ниже приведены стандартные нормальные конусности, применяемые в машиностроении: 1:3; 1:4; 1:5; 1:6; 1:7; 1:8; 1:10; 1: 12; 1:15; 1 : 20; 1 : 30; 1 : 50; 1 : 100; 1 : 200; 1 : 500.

Сопряжения

Сопряжение — это плавный переход одной линии в другую. Общая точка этих линий называется точкой сопряжения, или перехода. Точка перехода двух дуг окружностей лежит на линии их центров. Точка касания прямой и окружности — основание перпендикуляра, опущенного из центра окружности на прямую.

Сопряжение двух сторон угла дугой окружности заданного радиуса. Центр сопряжения двух сторон угла дугой заданного радиуса находится на равных расстояниях от заданных прямых. На расстоянии, равном радиусу дуги R, проводят две прямые, параллельные сторонам острого (рис. 1.20, а) и тупого (рис. 1.20, б) углов. Точка О пересечения этих прямых — центр сопряжения дуги радиуса R. Точки сопряжения дуг с заданными прямыми — основания перпендикуляров (точки М и N), опущенных из центра О на эти прямые.

При выполнении сопряжения сторон прямого угла дутой заданного радиуса центр сопряжения строят с помощью циркуля. Из вершины прямого угла на его сторонах дугами, равными радиусу сопряжения, делают засечки — точки М и N. Из этих точек, как из центров, проводят дуги того же радиуса до пересечения в точке О — центре сопряжения. Из центра О описывают дугу окружности MN.

studopedia.org — Студопедия.Орг — 2014-2020 год. Студопедия не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования (0.001 с) .

ПОСТРОЕНИЕ УКЛОНОВ И КОНУСНОСТИ

Уклоны .Величина наклона одной прямой по отношению к другой прямой называется уклоном. Уклон выражается тангенсом угла α между этими прямыми.

Рис. 1

Уклоны обычно выражают отношением двух чисел, например 1:3, из которых числитель можно графически изобразить как один из катетов АС прямоугольного треугольника, а знаменатель — как другой катет АВ этого же треугольника .Уклон может быть выражен в процентах, например 25% .

На чертежах обозначение уклона наносят на полке линии-выноски, упирающейся в линию уклона. Полка линии-выноски параллельна линии направления, по отношению к которой задан уклон. Перед числовым значением уклона наносят знак. Вершина угла знака направлена в сторону уклона, а нижняя линия знака параллельна полке линии-выноски. (Рис.1)

Построение уклона. Дан отрезок АВ и на нем точка С. Надо провести прямую с уклоном 1:5 к линии АВ через заданную на ней точку С. От точки С откладывают пять равных отрезков произвольного размера. На перпендикуляре, проведенном из точки 5 к прямой АВ, откладывают один отрезок того же размера, получают точку D. Прямая проведенная через точки С и D будет иметь уклон 1:5 к прямой АВ.(рис.2)

Рис.2

Конусность (рис.3)

Конусностью называется отношение диаметра D основания прямого кругового конуса к его высоте Н.

Для усеченного конуса конусность выражается отношением разности диаметров D и d нормальных сечений кругового конуса к расстоянию между ними . Обозначение конусности наносится на линии-выноске со стрелкой. Перед размерным числом, характеризующим конусность, наносят знак, острый угол которого должен быть направлен в сторону вершины конуса. (рис.3 )

Рис.3

ДЕЛЕНИЕ ОКРУЖНОСТИ НА РАВНЫЕ ЧАСТИ

РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ РАБОТЫ.

Начертите 8 окружностей радиусом 20 мм.

1.2..I Деление на 4 равные части. (рис.4а.). Проведите в окружности 2 взаимно перпендикулярные оси. Эти оси делят окружность на 4 равные части. Соедините точки А,В,С,D) сплошной основной линией, получите вписанный квадрат.
1.2.2.Деление на 8 равных частей(рис.4б).

Разделите полученные 4 дуги пополам, проведя циркулем засечки радиусом 20-30 мм из концов этих дуг. Соединяя точки пересечения засечек с центром окружности,, вы разделите окружность на 8 равных частей. Соедините полученные 8 точек, получите вписанный восьмиугольник.
1.2.З.Деление на 3 равные части (рис.4 в).

Радиусом 20мм проведите дугу с центром в точке D. Засеките на окружности точки 1 и 2 и соедините их с точкой С.

1.2.4.Деление на 6 равных частей (рис.4 г).

Приняв за центры концы диаметра, сделайте циркулем радиусом 20мм засечки на окружности (точки 1,2,3,4). Соедините их и точки А и В , получите правильный шестиугольник.

1.2.5.Деление на 12 равных частей (рис.4 д.)

Приняв за центры концы двух взаимно перпендикулярных диаметров (точки А,В,С,Д)), сделайте радиусом 20мм 8 засечек на окружности. Полученные 12 точек соедините.

Рис.4

1.2.6. Деление на 7 равных частей (рис.4 е).

Приняв за центр один из концов диаметра (точку С), проведите дугу радиусом 20 мм до пересечения с окружностью. Точки пересечения соедините отрезком прямой . Половина этого отрезка (EF) примерно равна стороне вписанного семиугольника. Радиусом FE сделайте поочередно 7 засечек на окружности, начав с точки С. Полученные 7 точек соедините.

1.2.7.Деление на 5 равных частей (рис.4 ж).

Приняв за центр один из концов диаметра (точку В), проведите дугу радиусом 20мм до пересечения с окружностью и точки пересечения соедините прямой. Приняв за центр точку пересечения прямой с :горизонтальным диаметром (точку Е), проведите дугу через точку С до пересечения с этим диаметром. Точку пересечения F соедините с точкой С. Отрезок СF будет примерно равен стороне вписанного пятиугольника ; ОF — стороне вписанного десятиугольника. Радиусом СF поочередно сделайте 5 засечек на окружности, начиная с точки С. Полученные 5 точек соедините.

1.2.8.Деление на 10 равных частей (рис.4з).

Радиусом ОF сделайте поочередно 10 засечек на окружности, полученные точки соедините.

СОПРЯЖЕНИЯ

1.3.1.Сопряжение двух прямых (рис.5.)

Даны две параллельные прямые АВ и СD (рис 5 в) , задан размер EF .Разделите отрезок EF пополам, и из точки О проведите дугу радиусом R=EF/2, соединяя точки Е и F

Рис5

1.3.2.Сопряжения углов (рис.5 а, б).

Даны две прямые , пересекающиеся под углом ( прямым, острым или тупым), и радиус сопряжения Е..

Проведите по два перпендикуляра к двум сторонам углаи отложите на них отрезки ,равные R.. Через полученные точки проведите прямые параллельно сторонам угла.. О — точка пересечения этих двух прямых -есть центр сопряжения. Из точки О опустите перпендикуляры на стороны угла. Точки пересечения перпендикуляров и сторон угла соедините дугой радиусом R с центром в точке О.

1.3.3.Сопряжение прямой сокружностью (рис.6а.) Дана прямая, окружность радиусом R и радиус сопряжения R1.. Проведите прямую, параллельную заданной , на расстоянии R1. Из центра окружности О радиусом R2= R + R1 сделайте на прямой засечку О1 . Через О и О1 проведите прямую, получите на окружности точку К. Из точки О1 проведите О1К1 перпендикулярно заданной прямой. Из центра сопряжения О1 проведите дугу радиусом R1, соединяя точки К1 и К. Это внешнее сопряжение

Рис.6

Внутреннее сопряжение. (рис.6 б).

Дана прямая, окружность радиусом R и радиус сопряжения R1.. Проведите построение аналогично предыдущему, учитывая , что в данном случае

1.3.4.Сопряжение двух окружностей.

Внешнее сопряжение (рис.7а).

Даны две окружности радиусом R1, и R2 и радиус сопряжения R.

Рис.7

Проведите дуги из центра О1 радиусом R.+ R 1 , из О₂ — радиусом R.+ R 2. Точка их пересечения О3 -центр сопряжения.

Внутреннее сопряжение(рис.7б)

Даны две окружности радиусом R1и R2 и радиус сопряжения R. Проведите дуги : из точки О1 радиусом R- R1, из точки О2 радиусом R-R2. Точка их пересечения О3 -центр сопряжения.

Смешанное сопряжение (рис.7 в).

Даны две окружности радиусом R1 и R2,ирадиус сопряжения R.

Проведите дуги : из центра О1 радиусом R.-R1, из центра О2 радиусом R+R2. Точка пересечения дуг О3- центр сопряжения.

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций.

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого.

Обозначение конусности на чертежах гост

Конус – лат. conus – геометрическое тело, образованное вращением прямоугольного треугольника около одного из его катетов.

На чертежах с коническими поверхностями иногда указывается конусность c размерными числами в виде соотношения, перед которыми устанавливается знак в виде остроугольного треугольника «

». Знак конусности с размерными числами наносятся над осевой линией или на полке линии-выноски.

Обозначение конусности на чертежах

Отношение диаметра основания конуса к его высоте называется конусностью.

Конусность определяется по следующей формуле:

Например, если известны размеры D = 30 мм , d = 20 мм и L = 70 мм , то

Если известны конусность С , диаметр одного из оснований конуса d и длина конуса L , можно определить второй диаметр конуса. Например, С = 1:7 , d = 20 мм и L = 70 мм

Конусность – это отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними (рис. 1.4)

Для обозначения конусности на чертеже применяется знак (рис. 1.5) по ГОСТ 2.304-81 (размеры знака даны для шрифта № 5). Знак наносится перед размерным числом, характеризующим конусность, острый угол знака должен быть направлен в сторону вершины конуса (рис. 1.6).

Примечание . Ряд 1 следует предпочитать ряду 2.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ПО ИНЖЕНЕРНОЙ ГРАФИКЕ

Графическая работа №3

сформировать у студентов навыки выполнения чертежей предметов с использованием геометрических построений.

чертежная бумага формата А3 (297х420), карандаши различной мягкости, набор чертежных инструментов (циркуль, измеритель, линейка, угольник, транспортир и т. п.), задание.

[1] Боголюбов С.К. Инженерная графика – М.: Машиностроение, 2009

[2] Боголюбов С.К. Индивидуальные задания по курсу черчения – М.: Высшая школа, 2009

Задание по теме: «Геометрические построения» включает в себя следующие графические задачи:

задача №1. построение профиля проката, содержащего уклон;

задача №2. изображение детали с элементами конусности;

задача №3. построение синусоиды.

Графическая работа выполняется на листе формата А3 (297 х 420 мм).

Лист содержит рамку, ограничивающую поле чертежа, и основную надпись по ГОСТ 2.104-68. В зависимости от размеров, указанных в задании, выбирается масштаб чертежа. При этом допускается применять 2 масштаба — один указывается в основной надписи, второй — над изображением детали.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Теоретическая часть

При изготовлении профилей прокатной стали, боковые полки выполняют так, что плоскости, ограничивающие их, не параллельны, а расположены под некоторым углом между собой.

В технике часто применяются конические детали. При вычерчивании чертежей многих деталей приходится выполнять ряд геометрических построений, и в этой связи рассмотрим следующие понятия: уклоны и конусность.

УКЛОН ГОСТ 8908-81

Прямые наклонные элементы, расположенные под углом относительно базовой линии создают уклон, для отображения которого перед размерными числами наносят знак « > », причём его острый угол должен быть направлен в сторону уклона. Обозначения наносятся в непосредственной близости к наклонной линии или на полке линии-выноски.

Размерные числа уклона выражаются в отношении чисел, или в процентах.

Уклон i отрезка ВС относительно отрезка ВА определяют отношением катетов прямоугольного треугольника ABC.

Для построения прямой ВС с заданной величиной уклона к горизонтальной прямой, например 1:4, необходимо от точки A влево отложить отрезок AВ, равный четырем единицам длины, а вверх — отрезок АС, равный одной единице длины. Точки С и В соединяют прямой, которая дает направление искомого уклона.

Если уклон задается в процентах, например, 20 %, то линия уклона строится так же, как гипотенуза прямоугольного треугольника. Длину одного из катетов принимают равной 100 %, а другого – 20 %. Очевидно, что уклон 20 % есть иначе уклон 1:5.

КОНУСНОСТЬ ГОСТ 2.307-68

Конусность — это отношение диаметра D основания конуса к его высоте L. K=D/L

Для конуса это отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними.Конусность равна удвоенному уклону образующей конуса к его оси. Так же как и уклон, она обозначается условным знаком, проставляемым перед её числовым обозначением. Условный знак изображается в виде треугольника с вершиной, направленной в сторону вершины конуса. Конусность задается на чертежах отношением двух чисел, процентами или десятичной дробью.

Знак и цифры, указывающие величину конусности, располагают на чертежах параллельно оси конического элемента. Они могут быть расположены над осью или полке, как на. В последнем случае полка соединяется с образующей конуса с помощью линии-выноски, заканчивающейся стрелкой. В конических соединениях, указание конусности обязательно, так как задание размеров D, d, H из-за трудностей изготовления применяют редко. При построении очертаний конуса, задаваемого конусностью, высотой и одним из диаметров, второй диаметр вычисляют по формуле. Конусности общего назначения стандартизованы ГОСТ 8593-81.

Последовательность выполнения графической работы:

Для выполнения этой работы необходимо изучить основные положения ГОСТ 2.301, ГОСТ 2.304 — 2.307, данные в сборниках стандартов ЕСКД и рекомендуемой литературе, ознакомиться с примером выполнения чертежа, изучить рекомендации по выполнению чертежей и методические указания к данной теме. Приступить к выполнению графической работы Построение очертаний пробки и двутавра позволяет получить навыки в проведении линий, построении сопряжений, уклонов, конусностей, нанесении размеров, написании текста.

Порядок выполнения листа:

1. определить задание согласно своему варианту;

2. выбрать масштаб;

3. формат А3 расположить горизонтально;

4. выполнить внутреннюю рамку и основную надпись;

5. внимательно изучитьгеометрические фигуры, подлежащие вычерчиванию и выполнить разметку листа, определив место для изображения каждой задачи;

6. разметить на листе габаритные рамки двух деталей и положение осевых и центровых линий локальной кривой;

7. выполнить построения каждого изображения в тонких линиях по заданным параметрам;

8. проверить построения;

9. выполнить обводку чертежа, рамки и граф основной надписи, сохранив все вспомогательные линии;

10. провести выноски и размерные линии, нанести размеры;

11.Подписать изображения и указать при необходимости их масштаб, заполнить основную надпись.

При работе особое внимание следует уделить аккуратности и точности геометрических построений!

Пример выполненного задания

диаметр окружности — 60 мм

Вопросы для самопроверки

1. Что называется уклоном, конусностью?

2. Как обозначаются уклон и конусность на чертеже?

3. Как обозначают конические фаски на чертежах?

4. Нарисуйте линию обрыва круглого металлического прутка.

5. Как обозначают уклон и конусность на чертежах?

6. Назовите семь лекальных кривых.

7. В чем различие между лекальными и циркульными кривыми?

8. С помощью каких инструментов производят обводку эллипсов и овалов?

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Сдача сессии и защита диплома — страшная бессонница, которая потом кажется страшным сном. 8624 —

| 7077 — или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Конусность Обозначение на чертежах – Энциклопедия по машиностроению XXL

Конусность — Обозначение на чертежах 1052 — Определение 447 – инструментов — Величины — Примеры назначения 506 Конусные вариаторы без промежуточного звена 698 [c.1074]

Конусность к Угол конуса 2а° Угол уклона 0° Обозначение на чертеже Назначение конусностей [c.370]

Основные понятия и общие принципы взаимозаменяемости. Точность обработки. Основные понятия о посадках и допусках. Номинальный и действительный размеры. Обозначение на чертежах качества обработки деталей, допусков и посадок, термической обработки. Условные обозначения. Простановка размеров, конусности, уклонов, обозначение углов, диаметров, радиусов и т. п. на чертежах. [c.295]

В тех случаях, когда эти отклонения должны быть еще более ограничены, это должно быть оговорено специальными указаниями или условными обозначениями на чертеже. Например, для поршневых пальцев тракторных двигателей допуск диаметра составляет 15 мк, а конусность, овальность и огранка пальцев не должна превышать 4 мк каждая [11. В точных ходовых винтах допуски на конусность и овальность не превышают 7з— 1 допуска на диаметр. [c.100]

Чертеж детали, кроме размеров и допусков, содержит технические условия на обработку параллельность, перпендикулярность поверхностей и осей отверстий, соосность, овальность, конусность и смещение осей отверстий. Примеры обозначения на чертежах требующейся точности изготовления приведены в табл. 7. [c.104]

Уклон н конусность. Их обозначение на чертеже [c.180]

Обозначение конусности и уклонов на чертежах выполняется по ГОСТ 2.307—68 перед размерным шелом, характеризующим уклон, наносят знак > (рис. 7.21, а), острый угол которого должен быть направлен в сторону уклона перел размерным числом, характеризующим конусность, наносят знак (рис. 7.21, в), острый угол которого должен быть направлен в сторону вершины конуса. [c.264]

Примечания 1. На чертежах [и в таблицах D — наименьший поперечный размер концевой части обрабатываемой детали а, — размеры отрезаемой части детали, если деталь ие должна иметь центрового отверстия. Размеры, заключенные в таблицах в скобки, применять не рекомендуется. 2. Конусная (центрирующая) поверхность не грубее, (чем по классу шероховатости 6, другие поверхности центрового отверстия не грубее, чем по классу шероховатости 3 по ГОСТ 2789 — 73 (см. табл. 54). 3. Центровые отверстия должны быть обработаны, зачищены и не должны иметь забоин. Предельные отклонения размеров, не ограниченных допусками, назначаются по — ОСТ 1010 (см. табл. 5), отклонения углов конуса не более 30 . 4. Резьба по ГОСТ 9150—59. Допуски на резьбу по ГОСТ 16093—70 — посадка 7H/Sg (3-й кл. точности по ГОСТ 9253 — 59). 5. Формы, размеры и применение центровых отверстий для инструмента (оправки, калибры, вспомогательный инструмент и др.) см. в ГОСТ 14034 — 68. 6. Пример условного обозначения центрового отверстия формы А (без резьбы) с диаметром d = мм Отверстие центровое А I ГОСТ 14034 — 68 Для других форм без резьбы обозначения аналогичны. Пример условного обозначения центрового отверстия формы F с метрической резьбой диаметром й = М3 Отверстие центровое с резьбой F М3 ГОСТ 14034 —6S Для других форм с резьбой обозначения аналогичны. [c.464]

Рис. 7. Обозначение конусности на чертежах

Обозначение конусности на чертежах показано на рис. 7, г. [c.180]

На чертеже должны быть указаны наименование обрабатываемой детали, материал и вид заготовки, все размеры и допустимые отклонения, точность геометрической формы (эллипс-ность, конусность), качество обработанной поверхности, вид термической обработки. Допустимые отклонения размеров могут быть заданы цифровыми значениями или условным обозначением посадки. [c.116]

Примеры надписей, содержащих обозначения уклона и конусности, а также обозначения их на чертежах, приведены на рис. 82. [c.131]

Цилиндрические червяки и червячные колеса. На чертеже червяка в число основных данных включают модуль т число витков Zi, направление витка — правое или левое вид червяка — указывают условным обозначением ZA, ZI, ZNI и т. д. или надписью Архимедов , Конволютный по впадине , Шлифуемый конусным кругом и т. д. угол подъема витка — основной ь для червяка вида Z1 и делительный v Для червяков остальных видов. [c.337]

На чертеже детали указывают все размеры с допустимыми отклонениями, заданными либо цифрами, либо условным обозначением посадки точность геометрической формы детали (конусность, эллипсность, биение торцов и др.) класс шероховатости обрабатываемых поверхностей название детали марка материала вид термической обработки, если она необходима, и другие технические условия. [c.225]

ЭЛЕМЕНТЫ КОНИЧЕСКОЙ ПОВЕРХ- НОСТИ, (а), УСЛОВНЫЕ ОБОЗНАЧЕНИЯ КОНУСНОСТИ НА чертежах (б) [c.98]

Условные обозначения конусности на чертежах показаны на рис. 150,6. [c.98]

Рпс, 86, Обозначение конусности п уклона на чертежах [c.256]

В соответствии с ГОСТ 2.307—68 при обозначении конусности перед размерным числом наносится знак >, при обозначении уклона — знак >. Острый угол указанных знаков должен быть направлен в сторону вершины конуса (в сторону уклона). Примеры простановки размеров конусности и уклона на чертежах даны на рис. 86. [c.256]

Отношение разности диаметров конуса к его длине называется конусностью. Обозначение конусности на чертежах см. на рис. 23. Конусность X определяют по формуле [c.19]

Рис. 8.3. Обозначение конусности и уклона на чертежах

Условные обозначения конусности и уклона на чертежах деталей показаны на рис. 140, 6. Угол конуса конических поверхностей контролируют угловыми шаблонами нерегулируемыми (жесткими) или регулируемыми (рис. 141, а—в). Точность угла конуса опреде- [c.73]

ЭЛЕМЕНТЫ КОНИЧЕСКОЙ ПОВЕРХНОСТИ (а), УСЛОВНЫЕ ОБОЗНАЧЕНИЯ КОНУСНОСТИ НА ЧЕРТЕЖАХ (б) [c.74]

Назовите несколько деталей, на чертежах которых применяют обозначение уклона, конусности. [c.183]

С какой целью применяют на чертежах деталей обозначения уклона и конусности [c.183]

Рис. 95. Условности н упрощения на чертежах а, б — слабо выявленные уклон и конусность, в — выполнение разрыва и обозначение элемента квадратной формы

При обозначении механически обработанных конических поверхностей на машиностроительных чертежах обычно указывают значение конусности или же половину угла при вершине конуса (фиг. 102), т. е. угол а. Этот угол нужен токарю, обрабатывающему коническую поверхность детали на станке. [c.41]
На фиг. 307 приведен чертеж головки кронштейна, в которой имеется сквозное конусное отверстие и ребро жесткости, трапецеидального сечения. Бобышка кронштейна имеет вид усеченного конуса. При обозначении конусности следует учитывать способ изготовления данной детали. [c.121]

При обозначении размеров на сборочных чертежах ме таллических конструкций (ферм, балок, колонн) приме няются условные знаки, как показано на фиг. 16, б. Числа записанные через знаки X, обозначают размеры профиля в сечении данного стержня. Знак перед этими числами означает форму сечения, а число перед знаком означает количество таких элементов в данном соединении. Число, стоящее после знака, означает длину стержня. Для обозначения величин конусностей и уклонов пользуются обозначениями, приведенными на фиг. 16, в. [c.32]

В ходе изложения учебного материала о гладких конических соединениях необходимо остановиться на вопросах о номинальном размере конического соединения, о нормальных конусах, приведя примеры их, которые встречаются в практике (табл. 17) на обозначении конусности и уклона иа чертежах. [c.271]

В третьей части таблицы приводят межосевой угол передачи Е модуль средний окружной для колеса с прямыми зубьями, т,с внешний окружной для колеса с круговыми зубьями внешнее Re конусное расстояние обозначение чертежа сопряженного колеса, сформированное при составлении спецификации на редуктор. [c.395]

Для конических поверхностей чаще всего ограничиваются иепря-молинейность образующей и некруглость. Предельные отклонения непрямо линейности назначаются по табл. 64, а некруглости — по табл. 67. Обозначения на чертежах и контроль отклонений формы — аналогично изложенному для цилиндрических поверхностей. Отклонения формы конических поверхностей часто контролируются по конусным калибрам на краску одновременно с проверкой конусности. [c.284]

Предельные отклонения размеров в численном значении и их условное обозначение на чертежах. Изготовление деталей и изделий при массовом и серийном производстйе должно обеспечивать их соединение при сборке без всякой дополнительной обработки (пригонки). Это достигается тем, что детали, изготовленные в-разное время, на разных металлообрабатывающих станках и машинах-орудиях, взаимозаменяемы. Размерная взаимозаменяемость деталей обеспечивается их точным изготовлением по размерам чертежа. Но абсолютно точно выдержать одинаковые размеры практически невозможно вследствие изнашивания трущихся поверхностей деталей механизмов металлообрабатывающих станков износа режущих лезвий (кромок) инструментов (резцов, фрез, сверл и др.) деформации деталей от действия сил, возникающих в процессе резания на станках при снятии слоя материала детали инструментом (например, вследствие прогиба детали при точении и шлифовании) неточного измерения при неправильном пользовании измерительным инструментом колебания температуры воздуха и обрабатываемой детали и прочих причин. Таким образом, действительный размер детали, измеренный после ее обработки, будет отличен от номинального размера, нанесенного на чертеже конструктором, который большей частью выбирает размеры из таблиц Нормальные линейные размеры (ГОСТ66 36-69) , Угловые размеры , Нормальные конусности . Нормальный ряд размеров сокращает номенклатуру калибров для контроля действительных размеров. [c.112]

Конусность принято обозначать отношением единицы к расчетной длине конуса. Например, обозначение конусности 1 i 20 означает, что разность диаметров равна 1 мм на расстоянии 20 мм между ними вдоль оси конуса. На чертежах, согласно ГОСТ 2.307—68, перед размерным числом, характеризующим конусность, наносят знак размерным числом, определяющим уклон, наносят знак встрые углы этих условных обозначений должны быть напра- [c.212]

Уклоны и конусности. Построения уклонов и конусностей приведено в табл. 1, а их обозначений – на черт. 15, 16, 17. Здесь отметим, что уклоны указываются на чертежах не только в виде соотношения, айв процентах или промиллях (черт. 145). [c.63]

Рабочий чертеж и эскиз, различие между ними. Разрезы. Сечение и его виды, распсшожение и оформление. Выносные элементы. Обозначение на чертейсах качества обработки деталей, допусков и посадок, термической обработки и т. д. Условные обозначения. Простановка размера в конусности уклонов и др. на чертежах. Сборочные чертежи, [c.320]

2018 Справка по SOLIDWORKS – PropertyManager Уклон

Окно PropertyManager “Уклон” отображается при создании или редактировании элемента уклона.

В PropertyManager отображаются соответствующие параметры на основе типа создаваемого уклона. PropertyManager запоминает свое предыдущее состояние.

Доступны кнопки переключения двух окон PropertyManager:

Вручную	Используйте этот PropertyManager, чтобы воспользоваться управлением на уровне элемента.
DraftXpert	(только для уклона нейтральной плоскости). Используйте это окно PropertyManager, если необходимо, чтобы программа SOLIDWORKS управляла внутренней структурой элементов.

Во время редактирования уклона с помощью команды Редактировать элемент отображается окно PropertyManager Уклон, в котором кнопки переключения отсутствуют.

Типы уклонов

Выберите тип уклона: Нейтральная плоскость, Линия разъема или Ступенчатый уклон.

Использовать уменьшенный угол	(только базовая линия). Позволяет создать уклон, если сумма значений угла, получаемого при использовании максимального угла, и Угла уклона не менее 90°.
Конусный	(только для ступенчатого уклона). Создает поверхности таким же образом, что и конические поверхности.
Перпендикулярный	(только для ступенчатого уклона). Создает поверхности, перпендикулярные исходной грани.

Пример: Угловые и перпендикулярные ступенчатые уклоны

Угол уклона

Некоторые поля, которые предусматривают ввод цифровых значений, позволяют создавать уравнение посредством ввода знака равно (=) и выбора глобальных переменных, функций и свойств файла в раскрывающемся списке. См. Прямой ввод уравнений в PropertyManagers

Угол уклона

Устанавливает угол уклона, который измеряется по перпендикуляру к нейтральной плоскости.

Нейтральная плоскость

Выберите плоскую грань или элемент плоскости. При необходимости выберите “Реверс направления” , чтобы придать уклон в другом направлении.

Грани для уклона (Только для Нейтральной плоскости)

Грани под уклон

Выберите грани для уклона в графической области.

Уклон

Распространяет уклон на дополнительные грани. Выберите элемент:

Нет	Уклон выполняется только на выбранных гранях.
По касательной	Уклон выполняется на всех гранях, расположенных касательно к выбранной грани.
Все грани	Все грани
Внутренние грани	Уклон выполняется на всех внутренних гранях, вытесненных из нейтральной плоскости.
Наружные грани	Уклон выполняется на всех наружных гранях, ближайших к нейтральной плоскости.

Пример: Распространение грани с использованием нейтральной плоскости как типа уклона

Направление натяжения

(только для базовой линии и ступенчатого уклона). Указывает направление натяжения. Выберите кромку или нрань в графической области. Обратите внимание на направление стрелки и при необходимости выберите Реверс направления .

Базовые линии (только для Базовой линии или Ступенчатого уклона)

Линии разъема

Выберите базовые линии в графической области.

Другая грань

Позволяет указать другое направление уклона для каждого сегмента базовой линии. Выберите имя кромки в окне Базовые линии и выберите параметр Следующая грань.

Уклон

Распространяет уклон на дополнительные грани. Выберите элемент:

Нет	Уклон выполняется только на выбранной грани.
По касательной	Уклон выполняется на всех гранях, расположенных касательно к выбранной грани.

Содержание. 1.Теоретические основы Построение и обозначение уклона Построение и обозначение конусности…3

Методическое пособие

Министерство образования и науки Самарской области Государственное бюджетное профессиональное образовательное учреждение Самарской области «Тольяттинский политехнический колледж» (ГБПОУ СО «ТПК») УТВЕРЖДАЮ

Подробнее 1. ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ
IV. Методические рекомендации по самостоятельной работе студентов по дисциплине «Начертательная геометрия» 1. ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ 1.1. Целевое назначение Целью задания является: – изучение ГОСТов:
Подробнее ИНЖЕНЕРНАЯ И ГОРНАЯ ГРАФИКА
Министерство образования Республики Беларусь Учреждение образования «Гомельский государственный технический университет имени П. О. Сухого» Институт повышения квалификации и переподготовки Кафедра «Разработка,
Подробнее Инженерная графика. Задания
Инженерная графика Кривальцевич Татьяна Владимировна Задания К лекции «Пересечение геометрических тел плоскостями. Построение разверток» Омск-2010 Требования к выполнению заданий: 1. Задание выполнить
Подробнее ИНЖЕНЕРНАЯ и МАШИННАЯ ГРАФИКА
Учреждение образования «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ» ИНЖЕНЕРНАЯ и МАШИННАЯ ГРАФИКА Индивидуальные графические задания по спец. 1-48 01 01 Химическая технология неорганических
Подробнее СПОСОБЫ ПРЕОБРАЗОВАНИЯ ЧЕРТЕЖА
Б. М. Маврин, Е. И. Балаев СПОСОБЫ ПРЕОБРАЗОВАНИЯ ЧЕРТЕЖА Практикум Самара 2005 ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «САМАРСКИЙ
Подробнее Лекции по инженерной графике
Кафедра инженерной и компьютерной графики Лекции по инженерной графике Требования и рекомендации по простановке размеров на чертежах Доцент Решетов Алексей Львович Челябинск 2017 Простановка размеров на
Подробнее ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ УЛЬЯНОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ Ульяновск
Подробнее 2. ПРЯМАЯ ЛИНИЯ НА ЭПЮРЕ МОНЖА
. ПРЯМАЯ ЛИНИЯ НА ЭПЮРЕ МОНЖА.. Задание прямой.. Прямые общего положения.3. Прямые частного положения.4. Принадлежность точки прямой. Деление отрезка прямой линии в данном отношении.5. Определение длины
Подробнее ПРОГРАММА УЧЕБНОЙ ДИСЦИПЛИНЫ
МИНИСТЕРСТВО ОБРАЗОВАНИЯ ИРКУТСКОЙ ОБЛАСТИ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ИРКУТСКОЙ ОБЛАСТИ «БРАТСКИЙ ПРОМЫШЛЕННЫЙ ТЕХНИКУМ» Утверждаю Директор ГБПОУ БПромТ В.Г.
Подробнее ИЗОБРАЖЕНИЕ ТЕЛ ВРАЩЕНИЯ
Б. М. Маврин, Е. И. Балаев ИЗОБРАЖЕНИЕ ТЕЛ ВРАЩЕНИЯ Практикум Самара 2005 ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «САМАРСКИЙ
Подробнее ОСНОВЫ ИНЖЕНЕРНОЙ ГРАФИКИ
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ» ОСНОВЫ ИНЖЕНЕРНОЙ ГРАФИКИ Программа вступительных испытаний для поступающих
Подробнее ТЕСТ ПО ИНЖЕНЕРНОЙ ГРАФИКЕ
ТЕСТ ПО ИНЖЕНЕРНОЙ ГРАФИКЕ 60 1. Какой разрез целесообразно выполнить для детали, изображенной на комплексном чертеже? простой ступенчатый поперечный ломаный 2. Сколько секущих плоскостей использовано
Подробнее ОП. 01 «Инженерная графика»
КОМИТЕТ ОБРАЗОВАНИЯ И НАУКИ КУРСКОЙ ОБЛАСТИ ОБЛАСТНОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «РЫЛЬСКИЙ АГРАРНЫЙ ТЕХНИКУМ» РАБОЧАЯ ПРОГРАММА УЧЕБНОЙ ДИСЦИПЛИНЫ ОП. 01 «Инженерная графика»
Подробнее Развертки поверхностей
Развертки поверхностей Разверткой поверхности называется плоская фигура, полученная в результате совмещения всех точек поверхности с одной плоскостью. Между поверхностью и ее разверткой устанавливается
Подробнее РАБОЧАЯ ТЕТРАДЬ ПО ЧЕРЧЕНИЮ
МОСКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕКИЙ УНИВЕРСИТЕТ (МАДИ) РАБОЧАЯ ТЕТРАДЬ ПО ЧЕРЧЕНИЮ Часть 2. Проекционное черчение Для студентов-иностранцев МОСКВА 2014 МОСКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ
Подробнее Правила выполнения чертежей
МИНОБРНАУКИ РОССИИ Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Ижевский государственный технический университет имени М.Т. Калашникова» (ФГБОУ
Подробнее РАБОЧАЯ ТЕТРАДЬ часть 1
Департамент образования и науки Тюменской области ГАПОУ ТО «Тюменский лесотехнический техникум» РАБОЧАЯ ТЕТРАДЬ часть 1 для студентов очного отделения по дисциплине «Инженерная графика» Автор: Ямалетдинова
Подробнее ПРЯМОЙ И НАКЛОННЫЙ КОНУС
ПРЯМОЙ ЦИЛИНДР Пусть в пространстве заданы две параллельные плоскости и. F круг в одной из этих плоскостей, например. Рассмотрим ортогональное проектирование на плоскость. Проекцией круга F будет круг
Подробнее СПОСОБЫ ПРЕОБРАЗОВАНИЯ ПРОЕКЦИЙ. ЭПЮР 2а
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Государственное образовательное учреждение высшего профессионального образования УЛЬЯНОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СПОСОБЫ ПРЕОБРАЗОВАНИЯ
Подробнее B’ 2 C’ 2 2′ 2 3′ 2 1′ 2 C’ 1 2′ 1
7. РАЗВЕРТКИ ПОВЕРХНОСТЕЙ. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ 7. Построение развертки наклонных призматических, цилиндрических и конических поверхностей способом нормального сечения. 7.. Построение развертки наклонных
Подробнее РАБОЧАЯ ПРОГРАММА УЧЕБНОЙ ДИСЦИПЛИНЫ
РАБОЧАЯ ПРОГРАММА УЧЕБНОЙ ДИСЦИПЛИНЫ ОП. 01. Основы инженерной графики 110800.01 Мастер сельскохозяйственного производства «Согласовано» Зам. директора по УПР Ю.А. Юшкова 0 г. Рассмотрено и одобрено на
Подробнее СПОСОБЫ ПРЕОБРАЗОВАНИЯ ПРОЕКЦИЙ
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ федеральное государственное бюджетное образовательное учреждение высшего образования «УЛЬЯНОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» СПОСОБЫ
Подробнее Основы геометрических построений
ИКГ 1 курс Основы геометрических построений 1. Геометрические построения 2. Деление отрезков 3. Построение перпендикуляра к линии 4. Построение и деление углов на равные части 5. Определение центра дуги
Подробнее ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ» Технологический институт Кафедра
Подробнее КОНТРОЛЬНАЯ РАБОТА 2
КОНТРОЛЬНАЯ РАБОТА 2 Контрольная работа 2 дисциплины «Начертательная геометрия. Инженерная графика» включает задания по инженерной графике. Номера выполняемых заданий устанавливает кафедра в соответствии
Подробнее МЕТРИЧЕСКИЕ И ПОЗИЦИОННЫЕ ЗАДАЧИ
ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования УЛЬЯНОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ МЕТРИЧЕСКИЕ И ПОЗИЦИОННЫЕ ЗАДАЧИ
Подробнее УДК 741/744 ББК У27
УДК 741/744 ББК 22.151.3 У27 У27 Основы геометрического моделирования: Сборник заданий для поступающих в архитектурно-строительные ВУЗы/ Сост.: Л.В.Данченко, А.М.Юзмухаметов. Казань: КГАСУ, 2013. – 51
Подробнее Нанесение размеров на чертежах. Лекция 7
1 Нанесение размеров на чертежах Лекция 7 2 Размеры на чертежах указывают размерными числами и размерными линиями в миллиметрах, без обозначения единиц измерения. 3 Количество размеров должно быть достаточным
Подробнее ПЛОЩАДКА В ОРТОГОНАЛЬНЫХ ПРОЕКЦИЯХ
Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования «Хабаровский государственный технический университет» ПЛОЩАДКА В ОРТОГОНАЛЬНЫХ ПРОЕКЦИЯХ
Подробнее ОП.03 Основы технического черчения
Департамент внутренней и кадровой политики Белгородской области областное государственное автономное профессиональное образовательное учреждение «Белгородский политехнический колледж» Рассмотрено на заседании
Подробнее ИНЖЕНЕРНАЯ И МАШИННАЯ ГРАФИКА
Учреждение образования «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ» ИНЖЕНЕРНАЯ И МАШИННАЯ ГРАФИКА Варианты индивидуальных графических работ с примерами решений для спец. 1-75 01 01 Лесное
Подробнее Мы не можем найти эту страницу
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}} *
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}
{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
Конические кровельные системы | EPS Industry Alliance
Конические кровельные системы
Плохой дренаж на коммерческих крышах может привести к гораздо более разрушительным повреждениям, чем ветер или другие природные элементы.Владельцы зданий часто недооценивают преимущества конической кровли при оценке срока службы кровли.
Положительный дренаж необходим для обеспечения надежной и долговечной кровли. Циклы скопления воды и замораживания-оттаивания могут привести к дорогостоящему ремонту и даже к преждевременному разрушению крыши, что редко покрывается гарантией или страховкой. Системы крыш с положительным уклоном приводят к сокращению затрат на техническое обслуживание и снижению нагрузки на конструкцию здания.
Согласно Единым строительным нормам и правилам, кровельные системы должны иметь уклон не менее ¼ дюйма на 12 дюймов для отвода дренажа.Все три основных кодекса принимают этот стандарт. Однако некоторые местные нормы и правила допускают модернизированные крыши с уклоном всего 1/8 дюйма на фут.
Коническая кровля одинаково подходит как для нового, так и для заменяемого строительства. В новом строительстве этого можно добиться, сделав уклон в конструкции здания. В этом случае опорные колонны кровли различаются по высоте, поэтому последний настил крыши имеет высокие и низкие точки, из которых можно разместить водостоки. Самый простой способ улучшить уклон существующей кровельной системы – это добавить изоляцию под мембрану.Толщина утеплителя варьируется для создания необходимого уклона.
Проверенный рекорд
Пенополистирол – логичный и экономичный выбор в системах кровли с низким уклоном. Коническая изоляция из пенополистирола обеспечивает необходимый положительный уклон для водостока, сохраняя при этом структурные и экономические преимущества плоского настила крыши. Он сохраняет длительные термические характеристики, стабильность размеров и постоянную влагостойкость. EPS эффективно контролирует передачу тепла во всех кровельных системах.
Влага крайне вредна для любой кровельной системы. Мембрана предназначена для защиты от проникновения воды. Однако было показано, что в случае проникновения воды EPS эффективно противостоит влаге и сохраняет свои механические свойства. В исследовании, проведенном Structural Research Incorporated, Мэдисон, Висконсин, в 1984 году, было продемонстрировано, что в перекрытии из пенополистирола или древесноволокнистых плит не было обнаружено мокрой изоляции. Содержание влаги в образцах изоляции из пенополистирола в возрасте от 6 до 15 лет оказалось очень низким, т.е.е., максимум 0,04% об. Аналогичным образом, результаты для характеристики R-value показали отсутствие ухудшения R-value с течением времени, что означает, что значения термического сопротивления EPS можно использовать без корректировок на старение.
Пенополистирол можно формовать толщиной до 50 дюймов, а затем разрезать для получения желаемого шага в диапазоне от 1/8 дюйма на фут или больше. EPS можно наносить одним слоем, создавая непрерывную форму. Эта универсальность конструкции выражается в значительная экономия трудозатрат и затрат на обрамление.Обычно гребни и впадины, необходимые для обеспечения правильного дренажа, поставляются с шагом 45 ° к горизонтали, но можно легко установить нестандартные углы.
Рекомендации по проектированию
Дизайнер должен учитывать детали кровли, а также бюджетные соображения. Крыша может включать световые люки, внутренние и внешние водостоки, компенсаторы и ограничения по высоте парапета и других прилегающих стен, а также блоки HVAC дома. Компоновка изоляции должна соответствовать этим компонентам и в рамках указанного бюджета.
Решения можно найти, используя различные варианты компоновки для удаления нежелательной воды с крыши.
Конструкция односкатной крыши – это самая простая планировка конструкции. Крыша наклоняется от верхней точки к нижней, в результате чего вода перемещается к краю здания или в желоб.
Двусторонний уклон – Крыша разделена на две части с уклоном на каждой части. Он может наклоняться внутрь к центру здания или наружу. Двусторонний уклон более экономичен, чем односторонний, потому что общая толщина изоляции меньше в верхней точке, поскольку он разделен на две части.
Трехсторонний уклон – эта компоновка используется на крышах небольших зданий, прикрепленных к более крупным конструкциям, потому что они имеют уклон к точке, лежащей на стороне осушаемой зоны. Вместо того, чтобы образовывать долину, как видно на двустороннем склоне, вода вытесняется на небольшую площадь, обычно в водосток на крыше.
Четырехсторонний откос – считается наиболее эффективным способом обеспечения надлежащего дренажа. Изоляция наклонена к единственной точке, расположенной внутри осушаемой области. Или наклоны перевернуты, чтобы создать высокий центр крыши, где вода спускается к краям здания.В некоторых конструкциях центр откосов может создавать лужи. Чтобы исключить этот шанс, следует установить специальный набор конических изделий, сверчков и седел.
После определения расположения необходимо рассчитать толщину и уклон изоляции. Проектировщик должен принять во внимание стоимость изоляции, а также необходимое значение R при выборе толщины, необходимой для получения адекватного уклона. Крутые склоны могут помочь избежать образования луж, но проблемы могут перевесить преимущества.Стоимость может быть увеличена, а водостоки на крыше могут быть перегружены. Удлиненные крепежи также увеличат стоимость конической крыши.
Идеальный выбор
В зависимости от типа выбранной кровельной системы изоляция из пенополистирола может быть как с облицовкой, так и без облицовки. Он может быть ламинирован на месте производства или на стройплощадке и помогает обеспечить дополнительную прочность и долговечность. Для защиты от движения по кровле, горячего асфальта, однослойных клеев и модифицированного битума ламинат приклеивается к верхней части изоляции.Когда требуется термобарьер, он ламинирован снизу.
производителей EPS готовы предоставить полную спецификацию и помощь в проектировании. Полевая помощь становится еще более ценной, когда необходимы непредвиденные модификации. Когда на стройплощадке возникают проблемы и необходимо отрегулировать уклон изоляции, подрядчики обычно сталкиваются с задержками при заказе измененной детали. При использовании пенополистирола задержек можно избежать, так как материал можно разрезать на месте в соответствии со спецификацией, что позволяет добиться точной подгонки и снижения затрат на рабочую силу.
Другие соображения включают колебания внутренней и внешней температуры. Когда внутренняя относительная влажность составляет 80% или менее при 70 ° F, в холодных внешних условиях, в изоляционных материалах из пенополистирола не происходит накопления влаги. Однако использование замедлителя образования пара рекомендуется при экстремальной влажности в помещении (относительная влажность выше 80% при 70 ° F) и холодных внешних условиях (средняя зимняя температура ниже 40 ° F). Замедлитель парообразования рекомендуется при высокой внутренней влажности (относительная влажность выше 40% при 70 ° F) и холодных внешних условиях (средняя зимняя температура ниже 40 ° F), когда установлено покрытие из древесноволокнистого картона для EPS.Основываясь на исследованиях, спонсируемых NRCA / MRCA, размещение пароизоляции для изоляционных кровельных систем из пенополистирола менее критично, чем для других типов кровельной изоляции.
Соответствие нормам
Кровельная изоляция
EPS совместима с большинством коммерческих кровельных систем, включая, помимо прочего, сборные кровельные и модифицированные битумные системы и однослойные мембранные системы, которые либо балластированы, либо механически закреплены, либо полностью приклеены. Изоляция из пенополистирола соответствует требованиям стандарта ASTM C 578 для жесткой теплоизоляции из ячеистого полистирола.При выборе изоляции из пенополистирола с использованием ASTM C 578 обеспечивается наилучший выбор продукта.
Кровельные конструкции испытываются в зависимости от типа воздействия огня. Различные конструкции кровли перечислены в руководствах по утверждению материалов и оборудования, опубликованных каждым испытательным центром.
Изоляция из пенополистирола соответствует обширным требованиям строительных норм и правил. Более 48 производителей EPS с сотнями офисов в США и Канаде поддерживают многочисленные списки в Factory Mutual (FM), Underwriters Laboratory (UL), Underwriters Laboratory of Canada (ULC) и других испытательных центрах, представляющих различные типы конструкций крыш.SBCCI и некоторые государственные органы разрешают применение пенополистирольной изоляции непосредственно на палубе.
За информацией о продукте, инструкциями по установке и конкретной информацией об утверждении кода обращайтесь к местному производителю EPS.
Проблемы дизайна:
Дайте время производителям конусов «Помощь в проектировании»
Определить минимально допустимый уклон
Определите, подходит ли компоновка для 4-сторонней или 2-ходовой конструкции.
При проектировании сверчков и седел настаивайте на минимальном уклоне долины 1/8 дюйма, где это возможно.
Проекты с конусными и плоскими изоляционными поверхностями должны быть отмечены на планах штриховкой и четкими пометками.
Коническая изоляция
для кровли с небольшим уклоном
Гарри Комфорт
Из выпуска за ноябрь / декабрь 2015 г.
Устанавливается четырехсторонняя коническая изоляционная система для создания уклона к водостоку. (Фото: The Garland Company)
Для любого строительства ключевым моментом является прочный фундамент. Независимо от того, является ли этот фундамент фундаментом здания или изоляцией под кровельной системой, фундамент закладывает основу. При проектировании системы кровли с низким уклоном над основанием толщиной менее: 12 правильно спроектированная коническая изоляционная система становится основой для прочной кровельной системы, которая обеспечит долгосрочную защиту.
Учитывая, что у большинства коммерческих зданий есть крыши с низким уклоном, неудивительно, что 40% всех проблем, связанных со зданиями, связаны с проникновением воды. Целью систем изоляции конической крыши является устранение скопления / стоячей воды на мембране, когда настил крыши не обеспечивает достаточный уклон. Правильно спроектированная система утепления конической крыши не только обеспечивает необходимое значение сопротивления теплопередаче и поддержку кровельной системы, но и помогает продлить срок службы кровельной системы, поскольку обеспечивает необходимый дренаж.1 Плотность воды может создать огромную нагрузку на крышу здания, при этом большая часть гарантий аннулируется в районах, где скопление воды существует более 48 часов.
Чтобы передать преимущества и компоненты систем конической изоляции, в этой статье будут рассмотрены:
требования строительных норм в отношении положительного дренажа и уклона крыши;
элементы конструкции, которые необходимо учитывать в системах конической изоляции;
два наиболее распространенных типа конических систем изоляции;
сверчки играют роль
достижения R-значений; и
опасности стоимостной инженерии
Строительные нормы и правила
Одной из первых вещей, которые следует учитывать при изучении использования систем конической изоляции, являются требования строительных норм.В соответствии с требованиями Международного строительного кодекса к кровельным покрытиям с малым уклоном в новом строительстве все системы мембранных кровельных покрытий, за исключением кровли из каменноугольной смолы, должны иметь минимальный расчетный уклон: 12. Когда речь идет о замене крыши, отклонения от этого требования могут быть приемлемыми, если присутствует положительный дренаж. Ключ к этому исключению – положительный дренаж. Поскольку добиться положительного дренажа на крышах с уклоном менее ¼: 12 сложно, настоятельно рекомендуется соблюдать требования строительных норм, чтобы избежать потенциальных проблем с накоплением воды.
Как правило, коническая изоляция является наиболее экономичным методом обеспечения положительного дренажа при замене коммерческих крыш с низким уклоном. Однако конический легкий изоляционный бетон следует рассматривать как альтернативу конусной изоляции, поскольку он может быть более эффективным из-за конфигурации, деталей и расположения крыши. В новом строительстве может быть дешевле уклон конструкции для достижения необходимого дренажа.
Рекомендации по проектированию
Как и в случае с любым продуктом или системой, правильная конструкция и установка конических систем изоляции напрямую зависят от их характеристик.Без него общая эффективность системы может быть поставлена под угрозу. При проектировании конической системы изоляции, скорее всего, будет использоваться полиизоциануратная изоляция. Это изоляция из жесткого пенопласта, используемая в большинстве конструкций коммерческих крыш с низким уклоном. Изоляция из полиизоцианурата совместима практически с любой кровельной мембраной, а также с различными композитными материалами и обеспечивает превосходные R-значения среди других преимуществ.2
Конические полиизо-панели производятся стандартных размеров 4 ‘на 4’ с минимальной толщиной ½ дюйма у его низкого края и максимальной толщины 4 дюйма для одинарной доски.Плоская подкладка из полиизо, часто называемая плоским заполнителем, используется под непрерывными повторяющимися клиновидными панелями.
Рис. 1: Четырехсторонняя коническая система (Источник: PIMA)
Как указывалось ранее, согласно Международным строительным нормам и правилам требуется уклон ”на фут. Тем не менее, доступны различные стандартные (”и ½” на фут) и специальные уклоны (1/16 ″ и ⅜ ”на фут), которые приемлемы в зависимости от полевых условий и параметров здания. Могут потребоваться различные степени уклона для преодоления или преодоления отклоняющихся участков в существующем настиле крыши или обратных уклонов в существующем настиле крыши.
В дополнение к размерам панелей и требуемому уклону необходимо учитывать существующие компоненты на крыше, такие как бордюры, края, межстенные обшивки, а также внутренние и внешние места водостока, компенсационные швы и высоту стен парапета. рассмотрение на начальном этапе проектирования. Например, площадь крыши, имеющая расстояние 50 футов от края крыши до водосточного желоба с конической системой изоляции с уклоном дюйма на фут и минимум 2 дюйма у водосточного желоба, будет иметь толщину 14½ дюймов по краю крыши.Эту толщину деревянных гвоздей необходимо учитывать при разработке деталей кромки крыши, а также при определении высоты окладов стен и бордюров.
Двусторонние и четырехходовые системы
Существует множество способов конструирования конической системы изоляции, но наиболее часто используемые конструкции – это двухходовые и четырехходовые конические системы. Специалисты отрасли рекомендуют использовать четырехходовую систему (рис. 1) как наиболее эффективный способ отвода воды с крыши. Предполагая, что у вас есть квадрат, и слив находится в центре этого квадрата, четырехсторонняя система предназначена для стока вниз от края периметра со всех четырех сторон под углом 45 °.
Рис. 2: Двусторонняя коническая система (Источник: Professional Roof)
Двусторонняя коническая система (Рис. 2) более прямоугольная, с двумя самыми длинными сторонами, наклоненными к водостоку. Теоретически поверхность изначально плоская. Следовательно, коническая изоляция начинается на мертвой ровной поверхности с нижней точкой, которая находится в дренажной линии. Уклон идет от этой точки к высокой точке либо по периметру крыши, либо в точке между двумя линиями водостока. После создания основного уклона сверчков устанавливают как между водостоком, так и между концом здания и сливом, чтобы направить воду к выпускным отверстиям.
В идеале, коническая система, двухсторонняя или четырехходовая, в сочетании со сливом устранила бы любые проблемы с накоплением воды. Чтобы вода не скапливалась в канализации, важно убедиться, что стоки должным образом сливаются, чтобы вода могла стекать в канализацию. Согласно NRCA, водостоки должны располагаться в форме квадратных, постепенно сужающихся отстойников, образованных в изоляции для облегчения локального водоотвода. Типичная внутренняя водосточная воронка занимает площадь примерно 4 на 4 дюйма с коническим уклоном ½ дюйма на фут.Как правило, если толщина изоляции составляет 2 дюйма или меньше, достаточно 4 на 4 дюйма. Если толщина изоляции достигает 3 дюймов или больше, размер 8 на 8 футов создает более плавный наклон, но при этом обеспечивает необходимый импульс.
Хотя настоятельно рекомендуется использовать четырехходовую коническую систему, есть веские причины рассмотреть возможность установки двусторонней конической системы при определенных условиях (рис. 2). По данным Ассоциации производителей полиизоциануратной изоляции (PIMA), некоторые исключения включают:
Сложность существующих водостоков
Множественные сливы в нижней точке
Стоимость
Ограничения на высокую точку
Места проникновения на крышу
Сверчки: вторичный Приложение
Рис. 3: Сверчки, наиболее часто используемые в двусторонних конических системах, являются вторичным применением конической изоляции.(Источник: PIMA)
Сверчки – вторичное применение конической изоляции, используемой для отвода воды от бордюров, впадин и низин на крышах в водостоки и водостоки. Сверчки (рис. 3) чаще всего используются в сочетании с двусторонними коническими системами в нижних точках конической системы. Они обычно имеют форму ромба или треугольника и имеют наклон вверх от места слива, водостока или слива, чтобы вода не оставалась в нижних точках, а также помогают направлять воду вокруг механических узлов на крыше.
При проектировании сверчка необходимо разработать два элемента – наклон и конфигурацию сверчка. Общее правило для проектирования достаточного уклона сверчков состоит в том, что его уклон должен быть в два раза больше уклона прилегающего поля крыши. Обычно это предотвращает попадание воды на поверхность сверчка. Некоторое количество остаточной воды можно ожидать, но она должна рассеяться в течение 48 часов.3
При проектировании конфигурации крикета NRCA рекомендует дизайнерам признать важность геометрии крикета и уклона долины и предоставить рекомендации, приведенные в Таблице 1.
R-Value
Когда дело доходит до R-value, существуют различные способы, которыми профессионалы-проектировщики могут указать необходимое термическое сопротивление крыши. Например, одна спецификация может требовать минимального значения R, в то время как другая может требовать среднего значения R по всей крыше. Кодекс требует минимальной толщины, исходя из требований энергоэффективности. Однако обычно используется среднее значение R из-за физических ограничений наклона, длины крепежа и высоты оклада, а также из-за общей озабоченности по поводу бюджета.
Стоит отметить одно важное изменение: недавно компания PIMA обновила свою программу R-value, сертифицированную QualityMark, и включила новый метод испытаний для определения длительного термического сопротивления (LTTR) полиизоциануратной изоляции. В результате новые значения LTTR уменьшатся примерно на 7% от текущих значений. Минимальные R-значения приведены в таблице 2.
Value Engineering
Изоляция часто является одним из самых дорогих компонентов кровельной системы, что делает ее целью для оптимизации затрат.Известный автор и эксперт по кровле Уэйн Тобиассон, возможно, резюмировал это лучше всего. «Деньги, потраченные на уклон крыши, – лучшая сделка в строительной отрасли».
Помимо потенциальных проблем с водоотводом, решение о проектировании системы конической изоляции может нарушить строительные нормы и привести к аннулированию гарантии производителя кровли, которая обычно требует положительного дренажа и, в частности, исключает участки с скоплением воды.
Обратите особое внимание на ширину сверчка или седла; Признаком инженерной ценности является уменьшение веса сверчков или седел.Указанное значение R также требует тщательной оценки. Иногда предлагается минимальное R-значение, в то время как в других случаях спецификация требует достижения среднего R-значения. Конструкция системы, требующей минимального значения R, равного 20, по сравнению с системой, требующей среднего значения R, равной 20, будет сильно различаться, как и стоимость.
Ссылки
PIMA, Технический бюллетень по коническим изоляционным системам № 108, июль 2011 г. (http://c.ymcdn.com/sites/www.polyiso.org/resource/resmgr/technical_bulletins/tb108_jun30.pdf)
PIMA, Технический бюллетень по коническим изоляционным системам № 108, июль 2011 г. (http://c.ymcdn.com/sites/www.polyiso.org/resource/resmgr/technical_bulletins/tb108_jun30.pdf)
Профессиональная кровля, стоячая вода течет глубоко, июль 2012 г.
Комфорт – территориальный менеджер компании Garland Company, Inc., имеющий почти 20-летний опыт работы на местах в предоставлении коммерческих решений по гидроизоляции всей ограждающей конструкции.В качестве инженера-строителя опыт Комфорт включает оценку существующего состояния кровли и стен, оказание технической поддержки профессионалам-проектировщикам, составление бюджета на восстановление, техническое обслуживание и замену кровли.
Есть ли у вас комментарий? Поделитесь своими мыслями в разделе комментариев ниже. Или отправьте электронное письмо редактору по адресу [электронная почта защищена].
Статьи по теме в Интернете
Коническая изоляция может предотвратить образование отложений на крышах с низким уклоном
Основная и самая важная функция кровельной мембраны в системе кровли с низким уклоном – обеспечение защиты от атмосферных воздействий за счет сохранения попадание дождевой воды на кровельный узел.Пруд с водой представляет собой величайшее риск для кровельной мембраны, так как она не только сокращает срок ее службы, но и может привести к более серьезным проблемам безопасности жизни, когда нагрузки и прогибы превышают проектные условия. Это могло привести к обрушению крыши. Из эстетики точки на крышах с преобладанием затопления подвержены неприглядный рост бактерий и водорослей, а также скопление грязи. Учитывая большая площадь плоских крыш типичных коммерческих зданий, управление Своевременная и эффективная дождевая вода является важным аспектом дизайна в новых проектирование крыши, а также замена крыш существующих зданий.Кроме того, строительные нормы и правила модели включают требования к минимальному уклону дренажа и определить нестабильность пруда как фактор, учитываемый при проектировании дождевых нагрузок.
Конические системы утепления являются неотъемлемой частью кровли. конструкция системы и может помочь уменьшить или устранить количество скопившейся воды на крыша, когда настил крыши не обеспечивает достаточный уклон для водостока. В популярность конического утеплителя выросла по мере того, как все больше дизайнеров и кровельных профессионалы понимают важность положительного дренажа для хорошей кровли упражняться.Благодаря широкому применению в кровлях с малым уклоном, коническая системы изоляции полиизо предлагают ряд преимуществ помимо обеспечения положительный дренаж: высокое значение R, универсальность и индивидуальная адаптация к Сложность проекта за проектом, а также простота установки. эта статья подчеркивает ключевые моменты для систем конической изоляции.
Уклон и дренаж Требования строительных норм
Типовые строительные нормы и правила требуют, чтобы коммерческие крыши были наклонный для обеспечения положительного отвода дождевой воды в канализацию, водостоки и водостоки.Термин «положительный водоотвод с крыши» определен в Международном отчете 2018 г. Строительный кодекс (IBC) как «состояние дренажа, при котором учитывались сделан для всех прогибов под нагрузкой на настил крыши, и дополнительный уклон был обеспечен дренаж кровли в течение 48 часов после выпадения осадков ». В IBC 2018 указывает минимальные требования к конструкции с уклоном 1/4: 12 единиц для мембраны. кровельные системы и минимальный уклон 1/8 дюйма на фут для крыш из каменноугольной смолы. Новое строительство должно соответствовать минимальным требованиям к уклону в разделе IBC. 1507.Замена крыши или повторное покрытие существующей крыши с низким уклоном покрытия, обеспечивающие положительный водоотвод с крыши, освобождаются от минимальной prescriptive1 / 4: требование уклона 12 единиц.
Кровельные желоба являются частью утвержденной системы ливневой канализации. и функция отвода воды из здания. Кровельный дренаж системы в новом строительстве должны соответствовать положениям Раздела 1502 IBC 2018 и Разделы 1106 и 1108 Международного Кодекса Сантехники (IPC) для первичные и вторичные (аварийные перелива) водостоки или шпигаты.Замена крыши и повторное покрытие приложений на существующих крышах с низким уклоном, которые обеспечивают положительный кровельные водостоки освобождены от требований для вторичных водостоков или шпигатов. Это Важно отметить, что вторичные дренажные системы или шпигаты установлены на существующие здания нельзя удалить, если они не заменены второстепенными водостоки или шпигаты, спроектированные и установленные в соответствии с IBC.
При рассмотрении вариантов, доступных для достижения требуемый уклон кровельной системы, проектировщики есть несколько вариантов.По данным национальных кровельных подрядчиков Ассоциация (NRCA) (см. « NRCA Roofing Manual: Membrane Roof Systems: 2019 ») наклон может быть достигнут по: наклону несущего каркаса или настила; проектирование конической системы изоляции; использование изолирующего наполнителя, который может быть наклонен для дренажа; правильное проектирование расположение водостоков, желобов и желобов; или комбинация вышеперечисленного.
Рекомендации по проектированию Для систем конической изоляции
Правильный дизайн и установка имеют решающее значение для эффективного производительность конусных систем полиизоизоляции, и это актуально для любых продукт или система.Конический полиизо изготавливается размером 4 на 4 фута или Панели размером 4 на 8 футов, толщина которых меняется на расстоянии 4 футов от нижний край к высокому краю на противоположных сторонах панели. Стандарт уклоны для конической изоляции составляют 1/8 дюйма, 1/4 дюйма и 1/2 дюйма на фут до приспособиться к конкретным требованиям проекта. Однако конические изоляционные панели с уклонами от 1/16 дюйма и другими альтернативными наклонами (3/16 дюйма и 3/8 дюйма) дюйм на фут) могут быть специально заказаны для работы в уникальных полевых условиях.Минимальная производимая толщина конической теплоизоляционной плиты из полиизо нижний край составляет 1/2 дюйма, а максимальная толщина верхнего края составляет 4-1 / 2. дюймы.
Конструкция конической системы изоляции будет регулироваться. по площади и сложности рассматриваемой кровли, уклону настил крыши, наличие и конфигурация водостоков (первичных и вторичных), шпаги, желоба или края водостока. Кроме того, конструкции крыши, высота парапета стены, деформационные швы, бордюры и межстенные перекрытия и любые другие элементы которые могут препятствовать управлению водными ресурсами, также необходимо учитывать при проектировании. фаза.Коническая система изоляции будет самой низкой на внутренних водостоках, шпатели, желоба и края капель и будут наклоняться вверх от них Особенности.
Имея в виду, что основная цель конусообразной система утепления предназначена для наиболее эффективного отвода воды в указанный водосток точки. Двусторонний (двухсторонний уклон) или четырехсторонний (четырехсторонний уклон) системы являются наиболее распространенными конструкциями. Двухсторонняя коническая изоляционная система обычно используется на крышах, где несколько водостоков расположены по прямым линиям.В этом В сценарии между стоками имеется непрерывная низкая точка, и часто простирается до стен парапета. Сверчки устанавливаются между стоками и между стенами здания или парапета и водостоком. (См. Рисунок 1a.)
Четырехсторонняя коническая изоляционная система является наиболее эффективной способ отвести воду с крыши, и этот подход настоятельно рекомендуется профессионалы отрасли. В этом сценарии со сливом, расположенным в центре, вода сливается с краев верхнего периметра со всех четырех сторон.(См. Рисунок 1b.) Варианты двустороннего и существуют четырехходовые системы для решения сложных задач в полевых условиях. В помимо двухсторонней и четырехходовой систем, один наклонный и три наклонные системы с коническим уклоном могут использоваться для эффективного перемещения воды в желоба, отливы и шпигаты.
Имея в виду, что коническая система дороже, чем кровельная система, построенная только со стандартной плоской изоляцией, коническая дизайн часто является целью «стоимостной инженерии». Ценностная инженерия может поставить под угрозу дренажные замыслы дизайнера, архитектора или кровли консультант с целью снижения стоимости установки кровельной системы.Оптимизация стоимости может изменить указанный уклон или изменить конфигурацию. конических панелей. В конце концов, владелец здания может заплатить за конусообразную система изоляции, которая не эффективно отводит воду с крыши, так как задумано оригинальным дизайном. Это, вероятно, приведет к более высокому долгосрочному затраты на содержание кровли и преждевременный выход из строя кровельной системы.
Типичная коническая изоляционная система включает плоские картон из полиизо (именуемый «заполняющими панелями» или «клиновидными заполнителями») под продолжающимися повторяющимися клиновидными панелями.Конические панели могут быть однопанельная (или «одна панель повторения») система, что означает наличие конуса одной повторяющейся панелью в сочетании с панелями заливки. (См. Рисунок 2а.) Нетипичные конструкции может включать до восьми панелей (или «восьми панелей») с восемью конические панели, составляющие наклонную секцию до установки первой панели заливки. Пример системы «повторения четырех панелей» с 1-дюймовым и 2-дюймовым панели заполнения и уклон 1/16 дюйма на фут представлены на Рисунке 2b.
Наконец, сверчки являются неотъемлемой частью конической системы изоляции и обычно используются в двухсторонних системах. Сверчки могут отвлечь воду по направлению к водостоку и вдали от бордюров, стен по периметру и впадин кровли. В два фактора, которые необходимо учитывать при проектировании и установке сверчков бывают наклонные и конфигурационные. Общее «практическое правило» состоит в том, что для полного алмазный сверчок, общая ширина должна составлять от 1/3 до 1/2 общей ширины ширина. Чем шире конструкция крикета, тем больше вы используете уклон в поле кровли, что повышает эффективность водоотвода.
Сверчки обычно имеют ромбовидную или полуалмазную форму. (Видеть Рисунки 3a и 3b.) Однако сверчки в форме воздушного змея и сверчки с курносым носом также могут быть сконфигурированы для размещения специфические конструкции кровли. Чтобы вода не оставалась на поверхности сверчка, конструкция должна иметь достаточный уклон (обычно вдвое превышающий уклон в прилегающее поле кровли). NRCA предоставляет рекомендации относительно геометрии крикета (см. «Руководство NRCA по кровле: Мембранные кровельные системы: 2019 »).
Конические системы изоляции предлагают экономичное решение для достижения положительного уклона и улучшения дренажа в новых кровельных системах и при замене кровли.Адекватная стратегия управления дождевой водой, которая включает как надлежащий дренаж, так и устранение скоплений воды, имеет решающее значение для долгосрочной работы и долговечности кровельной системы. Кроме того, надлежащий дизайн, детализация и установка продуктов должны быть неотъемлемой частью конструкции системы конической крыши. Для получения дополнительной информации проконсультируйтесь с производителем полиизоизоляции, который предоставит рекомендации, помощь при проектировании и техническую информацию относительно систем конической изоляции. Кроме того, Ассоциация производителей полиизоциануратной изоляции (PIMA) издает технические бюллетени, помогающие ориентироваться в процессе проектирования конической системы.Технический бюллетень PIMA № 108 по коническим изоляционным системам можно найти на сайте www.polyiso.org/resource/resmgr/Tech_Bulletins/tb108_Mar2017.pdf.
Об авторе: Марчин Пазера, доктор философии, является техническим директором Ассоциации производителей полиизоциануратной изоляции (PIMA). Он координирует всю техническую деятельность в PIMA и служит основным техническим посредником для организаций, участвующих в разработке строительных стандартов. Для получения более подробной информации, посетите WWW.polyiso.org.
Как это:
Нравится Загрузка …
CANT STRIP & TAPERED EDGE
ОПИСАНИЕ
CANT STRIP и TAPERED EDGE – широко распространенные высококачественные кровельные материалы с низким уклоном. Каждый из них прочный, легкий и экологически чистый. Эти компоненты изготавливаются на заводе из изоляционной плиты STRUCTODEK компании BLUE RIDGE FIBERBOARD. CANT STRIP s обрезаны под углом, который обеспечивает истинный угол 45 градусов между горизонтальной и вертикальной поверхностями. КОНУСНАЯ КРОМКА разрезается под углами, которые имеют уклон от нуля на одной кромке до толщины от ½ до 2 дюймов на противоположной кромке.
ИСПОЛЬЗУЕТ
И CANT STRIP , и TAPERED EDGE предлагают отличные переходные и наклонные свойства, совместимые с большинством обычных кровельных систем. (одобрение см. у производителя мембраны)
CANT STRIPS обеспечивают плавный переход от горизонтальных поверхностей к вертикальным.
КОНУСНАЯ КРОМКА Полосы предназначены для плавного перехода от более низких отметок к более высоким.Конус изготавливается для улучшения водоотвода с крыши и уменьшения скопления воды в местах перепада высот. Легко изготавливается для установки вокруг краев крыши, водостоков или в местах, где требуется уклон до 0 дюймов.
ОСОБЕННОСТИ / ПРЕИМУЩЕСТВА
Более прочный, чем перлит
Высокое значение R
Стабильность размеров
Экологически чистое древесное волокно, на 100% пригодное для вторичной переработки
Может вносить вклад в кредиты LEED
Отрезы ножом; легкий; подрядчик предпочитает
ИЗМЕРЕНИЯ
ТЯГА ПОЛОСА
ПРОФИЛЬНАЯ ПОЛОСА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Соответствует ASTM C 208, тип II – изоляционная плита крыши
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИМЕНЕНИЕ
CANT STRIP… Устанавливается для наклонного перехода горизонтальных поверхностей в вертикальные.
КОНУСНЫЙ КРАЙ… Подъем и наклонная крыша для принудительного дренажа. КОНУСНАЯ КРОМКА может быть установлена на деревянных, металлических или бетонных настилах. КОНУСНАЯ КРОМКА улучшает водоотвод с крыши, устраняет скопление воды и может использоваться как при строительстве новой, так и при замене кровли.
ИНФОРМАЦИЯ LEED
Может способствовать:
MR Кредит: Вторичное содержание MR Кредит: Региональные материалы
MR Кредит: Быстро возобновляемые материалы
Кредит IEQ: Материалы с низким уровнем выбросов – Композитная древесина и продукты из агробирка
Документация:
Паспорт безопасности продукта
Лист данных
2021-03
Максимально допустимый наклон конуса в зависимости от сердечника As 2 Se 3…
Средний инфракрасный (ИК) диапазон длин волн (2–12 мкм), охватывающий многочисленные молекулярные отпечатки пальцев с сильными фундаментальными колебательными переходами, чрезвычайно важен для различных приложений спектроскопии, включая военное / химическое зондирование, медицинскую диагностику и мониторинг окружающей среды. В настоящее время коммерчески доступные источники среднего ИК диапазона в основном основаны на полупроводниковых или газовых усиливающих средах, нелинейном преобразовании длины волны в объемных нелинейных кристаллах и фторидных волокнах, легированных редкоземельными элементами.Как правило, волоконные лазеры обладают такими преимуществами, как высокая эффективность, компактность, превосходная надежность и превосходное качество луча. Имеющиеся в продаже волоконные лазеры среднего ИК-диапазона в основном основаны на кремнеземных или фторидных волокнах. Однако окна пропускания кремнеземных и фторидных стекол ограничены 2,5 мкм и 5,5 мкм соответственно, а излучение редкоземельных примесей может покрывать только небольшую часть средней ИК-области спектра. Для сравнения, халькогенидные стекла имеют гораздо более широкие окна пропускания (до 15 мкм), а высокая собственная нелинейность позволяет излучать практически на любой длине волны на основе нелинейного усиления.В этой диссертации я исследовал нелинейные оптоволоконные генераторы на основе халькогенидных микропроводов в диапазоне длин волн 2 мкм, что полезно для идентификации атмосферных газы, такие как CO2, Nh4, C2h3, водяной пар и другие химические вещества. К несчастью, коммерчески доступные методы определения характеристик импульса, такие как автокоррелятор интенсивности и оптическое стробирование с частотным разрешением (FROG), недостаточно чувствительны, чтобы характеризовать выходные импульсы. После этого я разработал высокочувствительные методы определения характеристик импульсов FROG, основанные на чрезвычайно высокой нелинейности в халькогенидных микропроводах.Этот тезис состоит из двух основных частей. В первой части два подхода к mid-IR демонстрируется генерация импульсов. Первый подход – это рамановский волоконный лазер с диаметром 2 мкм, в котором используется микропровода из нескольких халькогенидов. Микропровода состоит из сердечника As2Se3, оболочки As2S3 и полиметилметакрилатного (ПММА) покрытия, обеспечивающего совместимость в среднем инфракрасном диапазоне до 10 мкм с высокой нелинейностью и превосходной механической прочностью. Профиль рамановского усиления микропровода экспериментально охарактеризован, и генерация рамановского лазера в кольцевом резонаторе достигается при низкой пороговой пиковой мощности с диапазоном перестройки длины волны 8 нм.Численное моделирование выполняется путем решения обобщенного нелинейного уравнения Шредингера с использованием метода Фурье с расщепленными шагами, и обнаружено хорошее согласие между численными и экспериментальными результатами. Второй подход представляет собой оптоволоконный параметрический генератор толщиной 2 мкм с использованием халькогенидного микропровода, покрытого циклоолефиновым полимером (COP). Микропровода очень нелинейна и оптимизирована для параметрического усиления в режиме аномальной дисперсии. Параметрический профиль усиления микропровода экспериментально охарактеризован, и параметрические колебания в кольцевом резонаторе достигаются при низкой пороговой пиковой мощности, с диапазоном перестройки длины волны сигнала 55 нм и общей длиной волны излучения, покрывающей в целом 290 нм, с помощью каскадной параметрической генерации.Длина волны на выходе этих оптических источников может быть больше расширен до среднего ИК диапазона с оптимизацией конфигурации резонатора и микропровода состав. Во второй части диссертации рассматриваются два подхода к характеристике импульсов лягушачьей лягушки в среднем ИК-диапазоне. демонстрируются в диапазоне длин волн 2 мкм. Первый подход – это модифицированная методика определения характеристик импульсов FROG, основанная на высокоэффективном четырехволновом смешивании в халькогенидном микропроводах с оболочкой из COP, изготовленных с аномальной хроматической дисперсией. Кривые FROG идентичны тем, которые получены от обычных FROG, основанных на генерации второй гармоники.Амплитуда и фаза пикосекундных импульсов с чирпом и без него точно характеризуются высокой чувствительностью 0,16 мВт2, что на несколько порядков лучше, чем чувствительность обычных FROG. Второй подход – это еще один модифицированный метод определения характеристик импульсов FROG, но на этот раз основанный на перекрестной фазовой модуляции в халькогенидном микропроводах с оболочкой из COP, изготовленных с нулевой хроматической дисперсией. Без неоднозначности направления времени и необходимости в непрерывном зондирующем лазере амплитуда и фаза импульсов длительностью всего 390 фс с фемтоджоульной энергией точно характеризуются высокой чувствительностью 18 мВт2.Эти полностью оптоволоконные архитектуры FROG обеспечивают высокочувствительную характеристику импульсов для среднего ИК диапазона без юстировки.
Конструкция с конической крышей – регулируемые сверчки для предварительно вырезанной крыши Quicket®
Вода течет в водостоки на крыше?
Какой уклон кровли нужен для водоотвода?
Аннулируется ли гарантия на крышу из-за прудов?
Как облицовочные плиты улучшают эксплуатационные характеристики кровли?
Как я могу указать предварительно нарезанных сверчков, чтобы избежать потерь материала?
Хорошие вопросы относительно водяных и пологих мембранных крыш, где уклон структурного настила крыши может быть недостаточным.Коническая изоляция крыши и сверчки предназначены для обеспечения эффективного дренажа мембран EPDM, TPO, PVC и наложенных (BUR) . Система CrickEZ ™ помогает упростить сверчки на крыше с помощью Quicket ®. Кровельная изоляция из полиизо, XPS и пенополистирола хорошо сочетается с Quicket®.
Поскольку водостоки на крыше редко размещаются в самой нижней точке структурного скатного настила крыши, обычно необходимы сверчки. Колонны, балки и несущие стены обычно занимают низкие места, заставляя сносы смещать дальше в гору.Без сверчков пространство между сливом и стеной остается низким и собирает воду. Сверчки, размер которых на больше в этой ситуации, будут перекрывать слив и помогать отталкивать воду от стены.
Когда между двумя стоками существует длинная плоская впадина, алмазы Quicket® представляют собой простое решение, если их поместить под мембрану, эффективно выталкивая воду в оба водостока. Можно заказать алмаз с предварительной огранкой , чтобы он соответствовал расстоянию между желобами.
Когда между сливом и стеной проходит длинная плоская впадина, двойные пакеты Quicket® имеют такой размер, чтобы проталкивать воду на все расстояние от стены до водостока.
Размер и форма сверчка важны. Длинные и узкие сверчки могут создавать большие водоемы. Отношение длины к ширине 2: 1 может максимизировать поток воды, особенно при уклоне настила 1/4 дюйма на фут (2%).
Quicket® может быть установлен между двумя слоями изоляции крыши или под одобренным покрытием .Quicket® спроектирован так, чтобы поднимать поверхность мембраны по мере увеличения расстояния от водостоков и шпигатов на крыше. Большинство коммерческих строительных норм и правил требуют дюйма на фут уклона мембраны. Уклон материала Quicket®, составляющий ½ дюйма на фут, сочетается с уклоном настила дюйма и изменяет его направление на противоположное, чтобы получить готовый уклон дюйма на фут.
