Укрепление габионами: Укрепление склонов и откосов габионами в Москве по выгодным ценам!

alexxlab | 09.06.1986 | 0 | Разное

Содержание

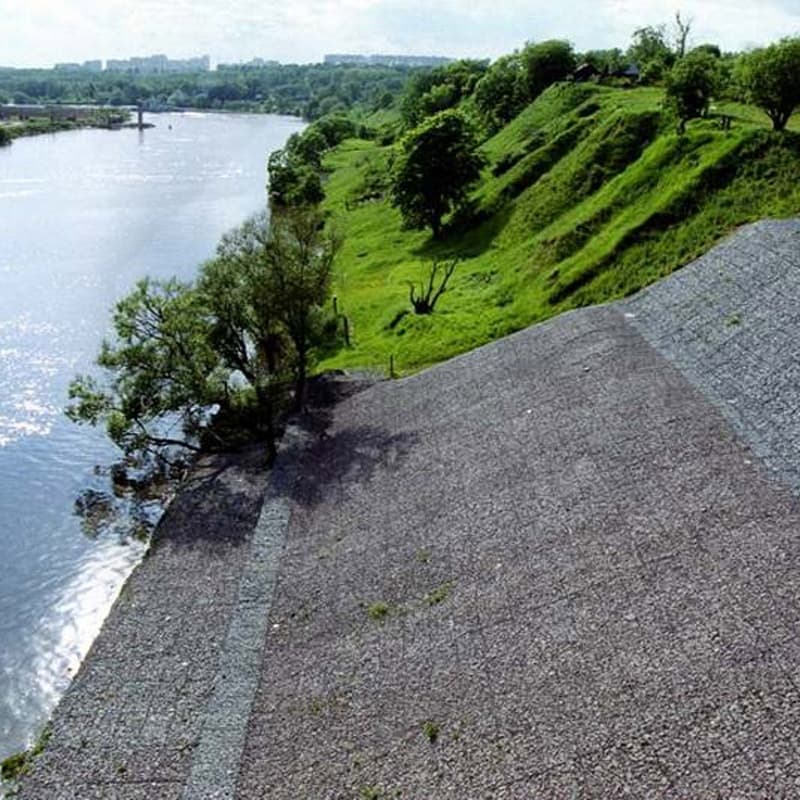

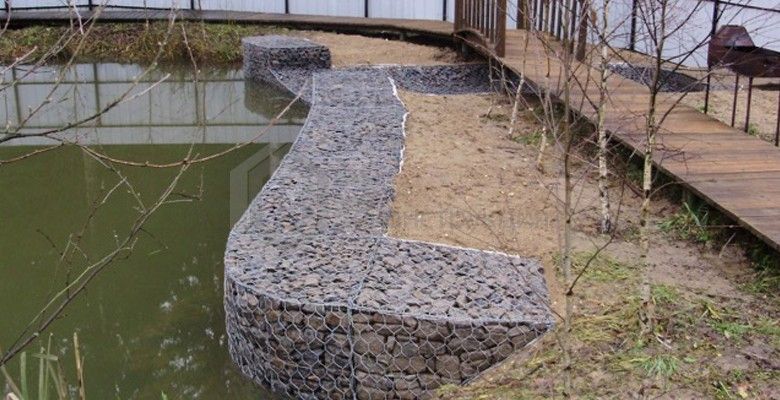

Укрепление берега габионами

Группа компаний «Чистые водоемы» много лет занимается укреплением берегов габионами. Мы даем гарантии на выполнение работ по укреплению склонов и откосов прудов и рек, а также предлагаем выгодную цену на устройство подпорных стенок из габионов.

Примеры работ

Цена на монтаж и установку габионов за работы под ключ

На стоимость монтажа габионов влияет несколько моментов: уровень воды, длина береговой линии, высоты и материал наполнения габиона.

Наши специалисты рассчитают для Вас точную стоимость работ. Для этого нужно позвонить по телефону +7 (926) 530-04-60.

Ориентировочные цены на укрепление берега водоема или пруда габионными конструкциями, без учета стоимости материала:

Укрепление береговой линии габионными конструкциями
Формирование откоса береговой линии	м3	от 1200 р.
Устройство основания для матрацев Рено с уплотнением ПГС 0,1 м.	м2	от 600 р.
Укладка геоткани основания	м2	от 40 р.
Монтаж геоткани задней стенки	м2	от 40 р.
Монтаж и заполнение матрацев Рено	м3	от 4000 р.
Монтаж и заполнение габионных конструкций	м3	от 4200 р.
Засыпка ПГС за подпорную стенку с уплотнением	м3	от 800 р.
Перемещение камня, песка и ПГС вручную от места выгрузки к месту производства работ не далее 200 м	м3	от 800 р.

Укрепление габионами берегов склонов и откосов прудов и рек

Габионные конструкции нужны для укрепления берегов с большим давлением грунта на опору. Они незаменимы, если склон очень крутой, за счет чего создается нагрузка на подпорную стенку.

Простыми словами габион – это сетчатая конструкция из проволоки двойного кручения разных видов, заполняемая камнем фракцией 70-250. Строительство габионов дело ответственное. Тут нужно обратить внимание на грунт:

если он «гуляет», то стоит подумать о матрацах Рено;
если почва устойчивая, то нужно будет просто обустроить песчано-гравийную подушку, утрамбовать ее, застелить геотекстилем и можно приступать к установке габионов.

Важный момент – размер камня для заполнения габионов. Слишком маленький камень будет выпадать из ячеек сетки, слишком большой – способствовать образованию пустот и деформации всей конструкции. Наши специалисты помогут с выбором и подберут идеальный вариант.

Заполнение габионов происходит постепенно. При высоте конструкции в один метр понадобиться три захода с вязкой стенок проволокой. Последний момент важен, так как позволяет избегать роста вширь стенок конструкции при наполнении камнем.

Преимущество габионных конструкций в укреплении откосов

О том, как происходит укреплении берегов рек, прудов габионами Вы знаете уже много. Поэтому мы решили еще раз подчеркнуть ТОП-5 преимуществ данного вида конструкций.

Экологичность. Габионные конструкции имеют высокую степень водонепроницаемости и оказывают минимальное влияние на экологию участка. Так как конструкция состоит из сетки и камней, то со временем она может зарастать растениями и стать элементом дизайна участка. Отсюда и второе преимущество.

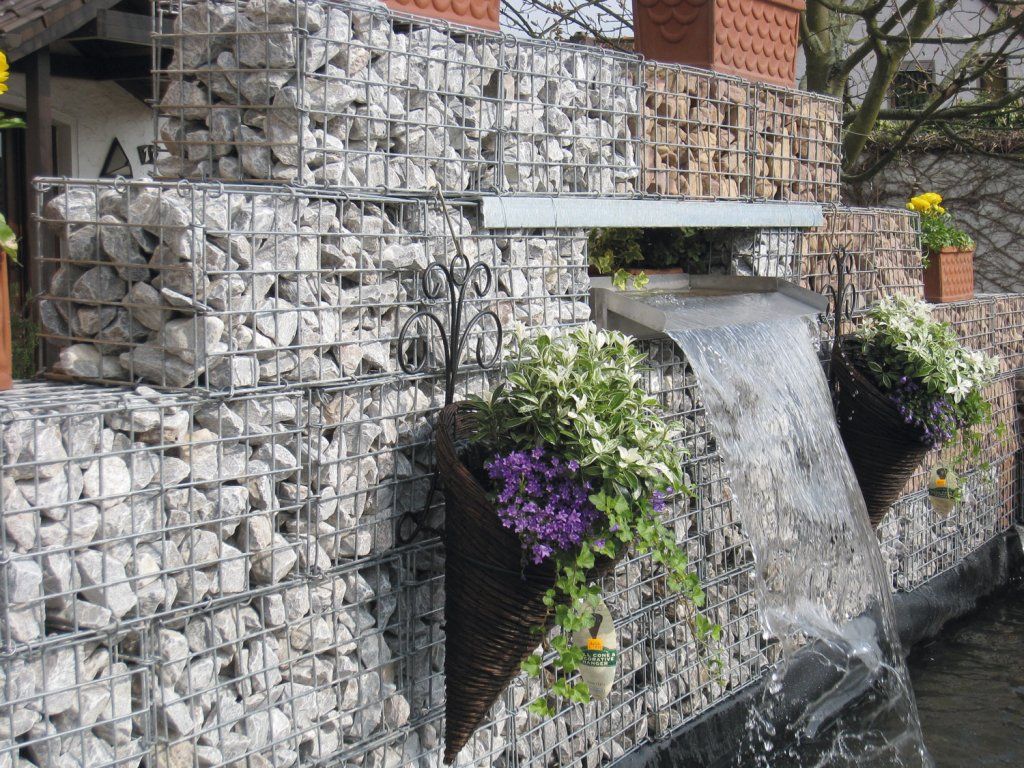

Эстетичность. Запомните, что габионы могут быть не только грубым воплощением, например, на МКАД или вдоль промышленных объектов, но и вполне вписываются в ландшафтный дизайн участка. Главное – качественные материалы и грамотные специалисты для установки.

Долговечность. При правильно подобранных материалах габионные конструкции простоят не одно десятилетие. С годами пустоты внутри будут уплотняться грунтом, может появиться растительность. Повредить эти «исполины» могут разве что стихийные бедствия.

Прочность и функциональность. Габионная сетка двойного кручения может выдержать нагрузку до 5 тысяч кг на один погонный метр. Она считается самой прочной из всех материалов, используемых при укреплении склонов и откосов. Напомним, что сетка может быть любой высоты и ширины на ваше усмотрение и потребности, так что она способна защитить абсолютно любой склон от разрушения или оползня. Со временем конструкция становится прочнее за счет уплотнения грунта и зарастания растительностью. В горных районах габионы применяются для предотвращения схода лавин, камнепадов и оползней.

Стоимость. В сравнении с железобетонными конструкциями стоимость габионов приятно поражает. Плюс ко всему такие сетки монтируются людьми без привлечения техники, что также удешевляет работу. Как и отсутствие необходимости ухаживать за габионными конструкциями, а служат они очень и очень долго.

Заказать укрепление берега габионами

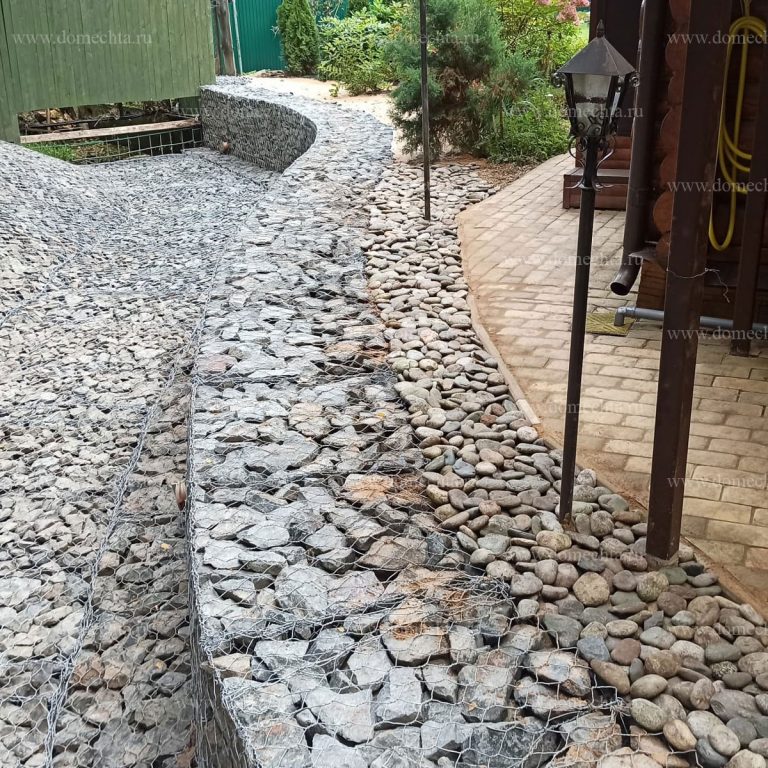

Этапы работ по укреплению склона габионами

Если вы используете габионы как декорации на своем садовом или придомовом участке, то работы выполняются по схеме:

Подготовка основания;

Снятие плодородного грунта;
Обустройство песчано-гравийной подушки;
Уплотнение.

Затем берется габион, распаковываем его и собираем на месте установки. Вязка габиона: чередуем петлю и двойную петлю шагом 100 мм. И помните, что начинать вязку граней нужно с углов!

После проведения всех вышеперечисленных манипуляций выравниваем конструкцию на месте и прочно фиксируем по углам металлическими стержнями. Образовалось «пузо» на сетке? Избежать этого можно, заранее выставив по бокам щиты или обыкновенные доски.

Сетку установили, теперь приступаем к заполнению ее камнями. При высоте сетки более 50 см стоит засыпать камни в три этапа, чередуя с фиксацией горизонтальной мембраной.

На завершающем этапе необходимо выровнять конструкцию, связку, придать нужный объем, установить верхнюю крышку, зафиксировать углы и провести обвязку.

Таким методом собираем все последующие ряды, если у Вас у их предполагается несколько.

Почему монтаж габионов лучше доверить профессионалам?

Создание искусственных водных ресурсов опасно для находящихся рядом заборов и недвижимости. Защитить имущество позволяет берегоукрепление. Традиционное решение предполагает использование ненадежных способов. Гораздо разумнее выбрать в качестве укрепления габионы. Срок службы составляет – более 40 лет. Их монтаж можно попробовать выполнить самостоятельно, но не исключено большое количество ошибок. Для достижения надежности важно знание технологии. К примеру, коробчатый габион поставляется в виде пакетов сеток, собирающихся и заполняемых щебнем (размер зависит от конкретного случая). Чтобы получить качественный результат, доверьте работу профессионалам! Мы обладаем 15-летним опытом, знаем о том, как повысить дренажные свойства конструкции, предлагаем выгодную цену и даем гарантии.

Как мы работаем?

Если вам необходимо берегоукрепление, обратитесь в нашу фирму! Мы работаем без выходных в Москве и московской области, во всех регионах России! С 9:00 до 20:00 вы можете связаться с менеджерами. Задать вопросы по номерам: +7 926 530-04-60; +7 964 649-64-30. Заказать обратный звонок, заполнив форму на нашем сайте. Там же вы можете посмотреть каталог наших работ. Операторы перезвонят вам в ближайшее время, проконсультируют, оформят вызов специалиста службы. Который уже на месте выслушает пожелания, оценит степень сложности задачи, расскажет об условиях работы и прочих моментах, сделает замер и наметки декоративных особенностей конструкции. После мы готовим проект, утверждаем его с вами и приступаем к делу. Доставка материалов и оборудования осуществляется нашими силами. А вы наслаждаетесь результатом!

Гарантии на работу

Берегоукрепление – задача непростая. Ее успешность зависит от количества знаний, опыта и мастерства. Мы работаем успешно уже 15 лет! Специалисты нашей строительной компании способны выполнить задачу качественно в установленный срок. Мы грамотно оцениваем сложность конкретного случая, понимаем степень ответственности, соблюдаем положенные нормы и регламенты, контролируем каждый этап работ и оповещаем заказчика в случае, если какие-то решения становятся недопустимыми или сомнительными. Готовая конструкция не потребует переделки или ремонта из-за неправильных расчетов или неточностей. Мы ценим свою репутацию и подходим к делу со всей серьезности. А потому отвечаем за результат.

Особенности использования габионов для укрепления берега

Сделать береговую линию надежной может помешать множество факторов. Важно учитывать крутизну склона, изменение уровня грунтовых вод, воздействие водных потоков и другое. В этом случае к задаче нужно подходить еще более ответственно. Наша компания обладает 15-летним опытом работы. В зависимости от особенностей вашего варианта, мы подберем наиболее предпочтительный способ укрепления: геоматы, георешетка и прочее. Для максимальной надежности будут использованы габионы – короба из стальной оцинкованой проволоки двойного кручения, заполненные камнем.

Заказать монтаж

Ваше имя ^*

Ваш телефон ^*

Комментарий

Преимущества укрепления конусов моста габионами и матрацно-тюфячными габионами (аналог матрацев Рено)

7 мая 2015 Почему габионы лучше, чем монолитный железобетон, при укреплении конусов мостов
7 мая 2015 Почему габионы лучше, чем монолитный железобетон, при укреплении конусов мостов
7 мая 2015 Почему габионы лучше, чем монолитный железобетон, при укреплении конусов мостов

Габионы — это прочные, гибкие и дренируемые конструкции. В отличие от железобетона. Если с жесткой конструкцией бетона происходят какие-либо деформации, допустим, по причине просадки основания, подмыва грунтовыми водами, внешнего воздействия, то в ней образуются трещины. Вода попадает в них, разрывает бетон — он теряет свои защитные свойства и несущую способность. В случае с габионами несущая способность и защитные характеристики сохраняется полностью.

Например, в случае подмыва, происходит лишь несущественная просадка участка габионной конструкции, и дальше эрозийный процесс уже не развивается. Самое страшное для бетона — проникновение воды внутрь сооружения. После проникновения воды, начинается вымыв, основание подмывается и участки бетона «зависают в воздухе». После чего легко ломаются. В этом случае сооружение ремонту не подлежит. Габионы же за счет, прежде всего, своей гибкости, лучше сопротивляются процессам, связанным с воздействием воды.

Эксплуатация габионного сооружения на конусах моста

Защита конусов моста габионными матрацами подразумевает, что минимум на 50 лет проблема укрепления решена. Монолитный железобетон придет в негодность естественным образом через пару десятков лет. И это в лучшем случае через 20 лет. А если учесть нарушения в работе ливневой канализации (мы не говорим даже про нарушения при строительстве — и это не редкость), мы имеем ввиду нарушения при эксплуатации. На этот бетон начинает течь вода сверху с моста и с дороги, с асфальта. А вода камень точит — поэтому разрушения поверхности железобетона происходит меньше, чем через 10 лет. И здесь как раз проблема — снизу тяжелую железобетонную конструкцию подмывает (при паводках и т. д.), и сверху падает ливневая вода. И процесс от микротрещин в бетоне до провалов протекает сравнительно быстро. Кроме того, через микротрещины проникает не только вода, но начинает проникать растительность. А она лишь дополнительно ускоряет процесс разрушения.

Габион же не боится ни воды, не прорастания травы сквозь него. Наоборот, растительность в габионе лишь дополнительно консолидирует матрац с основанием сооружения. Матрацно-тюфячному габиону все равно, по большому счету, правильно ли работает ливневая канализация на мосту и возле моста или не правильно, сколько на него будет воды литься сверху или снизу, при половодье. Матрац нивелирует возможные ошибки и возможные сезонные нарушения в работе ливневой канализации. Он легко дренируется и пропускает воду. А если затронуть вопрос экспулуатации габионного сооружнения на конусах моста, то вся эксплуатация заключается только в периодическом покосе травы с поверхности матрацев.

С точки зрения ремонтопригодности, габионы ремонтируются гораздо проще. Если, например, произошла просадка участка габионной конструкции, то этот участок ремонтируется без затрагивания всей площади сооружения. Причем ремонт производится минимальными силами и средствами эксплуатирующей организации.

Технологичность строительно-монтажных работ.

Если же мы сравниваем сложность СМР по сооружению монолитного железобетона и габионной конструкции на конусе моста, то имеем ввиду, что количество бетона в рассматриваемом сооружении будет такое же, как и количество каменного материала в габионном матраце. Бетон заливается обычно толщиной 20-25 см и матрацно-тюфячный габион (аналог матрацев Рено) используются высотой 23 или 30 см. То есть в объеме строительного материала бетон и габионы примерно равны. Но технологичность процесса СМР при заливке бетона на таком серьезном откосе, как конус моста, значительно сложнее. Переменная крутизна боковых устоев моста от 1:2 до 1:25. «Идти в гору» бетоном значительно труднее, чем в стандартных условиях: устройство холодных швов, невозможность быстрой заливки из миксера и т. д. По естественным причинам бетон «скатывается», приходится применять присадки для быстрого застывания и/или заливать «по чайной ложке».

В сравнении с бетонированием, укладка габионных матрацев неоспоримо выигрывает и по технологичности СМР — здесь нет разного рода подводных камней и сложностей.

Презентация компании

PDF, 31.5 Мб

Уважаемые клиенты, обратите внимание!

Мы просим Вас внимательно проверять платежные реквизиты. На картинке представлен пример сайта компании, которая не имеет никакого отношения к производству габионных сетчатых изделий – будьте бдительны!

Узнать больше

За нами не заржавеет!

Дилерский портал «Реконструкции» для покорителей новых горизонтов

Программа лояльности для постоянных Партнеров. Подробную информацию о Программе Вы можете узнать у наших менеджеров.

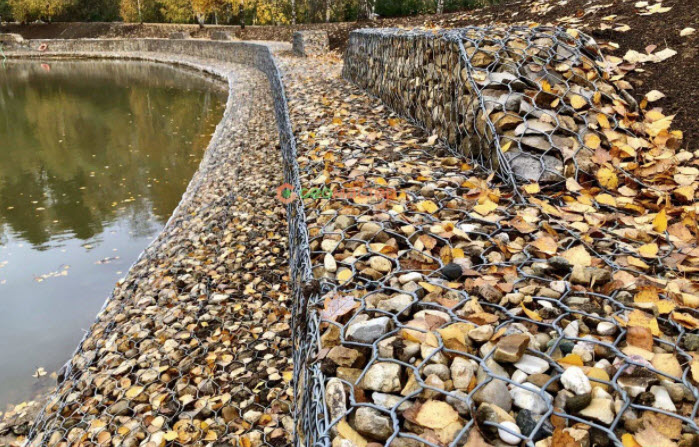

Берегоукрепление габионами – Главберег

Что такое габионы

Компания «Главберег» выполняет полный комплекс работ по устройству габионных конструкций для берегоукрепления, а также для других целей.

Габион – это сетчатая конструкция из металлической проволоки, изготовленная методом плетения или сварки. Внутри клетки располагается наполнение, чаще всего это камни, в некоторых случаях древесина или бетон. Габариты одного габиона могут сильно различаться и колеблются от 1 до 5 метров. Из них, как из строительного конструктора, создаются формы в соответствии с задачами проекта.

Само название «габион» происходит от итальянского слова gabbione, что дословно переводится как «большая клетка». Впервые габионы начали применять более 7000 лет назад в древнем Египте для укрепления территории, прилегающей к реке Нил, с тех пор они нашли активное применение в берегоукреплении и строительстве.

Берегоукрепление габионами от компании «Главберег»

Компания «Главберег» выполняет полный комплекс работ по устройству габионных конструкций для берегоукрепления, а также для других целей. За 10 лет мы накопили большой опыт работы по реализации самых сложных задач. Мы не только выполняем работы по берегоукреплению габионами, но и осуществляем гарантийное обслуживания всех объектов, введенных нами в эксплуатацию. Также у нас можно купить недорого шпунты Ларсена и другие материалы для берегоукрепления.
В каких случаях используется укрепление габионами
Габионные сетчатые конструкции обладают большой универсальностью и способны принимать любую геометрическую форму. Сочетание таких свойств как надежность и эффектный вид делают габионы чрезвычайно популярными не только в берегоукреплении, но и в благоустройстве дорог, ландшафтном дизайне и других сферах, связанных со строительством и благоустройством территорий.

Вот наиболее популярные сферы применения габионных конструкций:

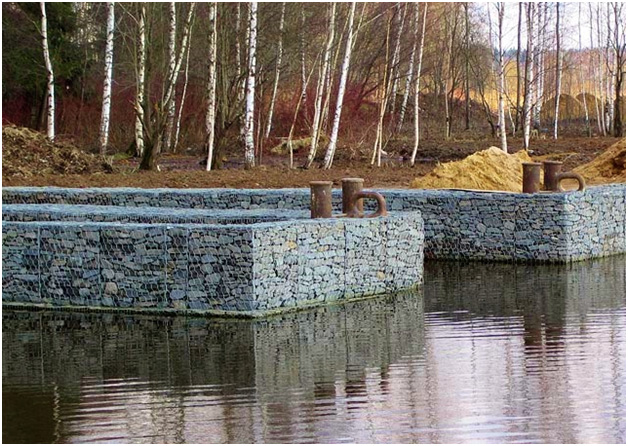

В берегоукреплении и развитии прибрежных территорий: облицовка берегов рек и каналов; устройство причалов и набережных; укрепление стенок судоподъемных карманов и яхтенных марин.
В дорожном строительстве: строительство дамб и укрепление дорожных насыпей; защита мостовых опор; устройство постоянных дорог для прохода тяжелой трубоукладочной техники.
Для защиты экологии: защита водоочистных сооружений, биоотстойников и водоотводящих систем; рекультивация территорий; устройство ливневой канализации.

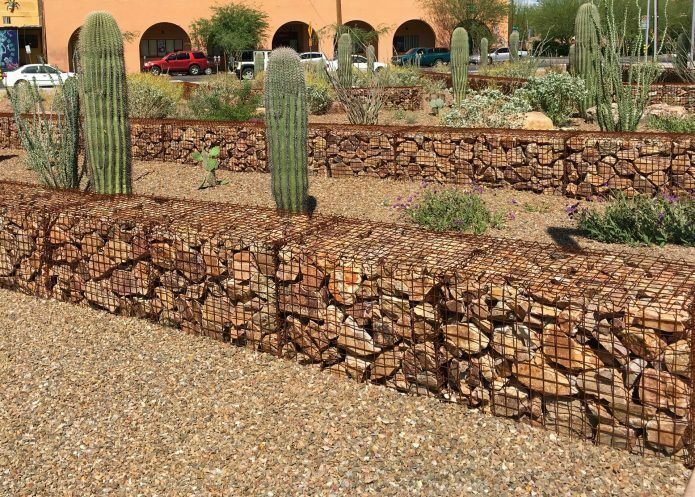

В ландшафтном дизайне: возведение заборов, строительство скамеек, малых форм, бордюров, прудов, изготовление садовой мебели.
В нефтегазовой сфере и строительстве трубопроводов: защита труб и перепускных систем магистральных нефтегазопропроводов от камнепадов, оползней и обвалов.

Разновидности габионных конструкций

В зависимости от формы и способа изготовления различают коробчатые, цилиндрические и матрасно-тюфачные габионные конструкции.

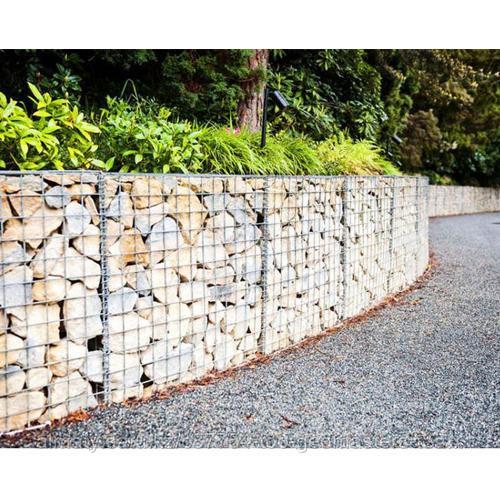

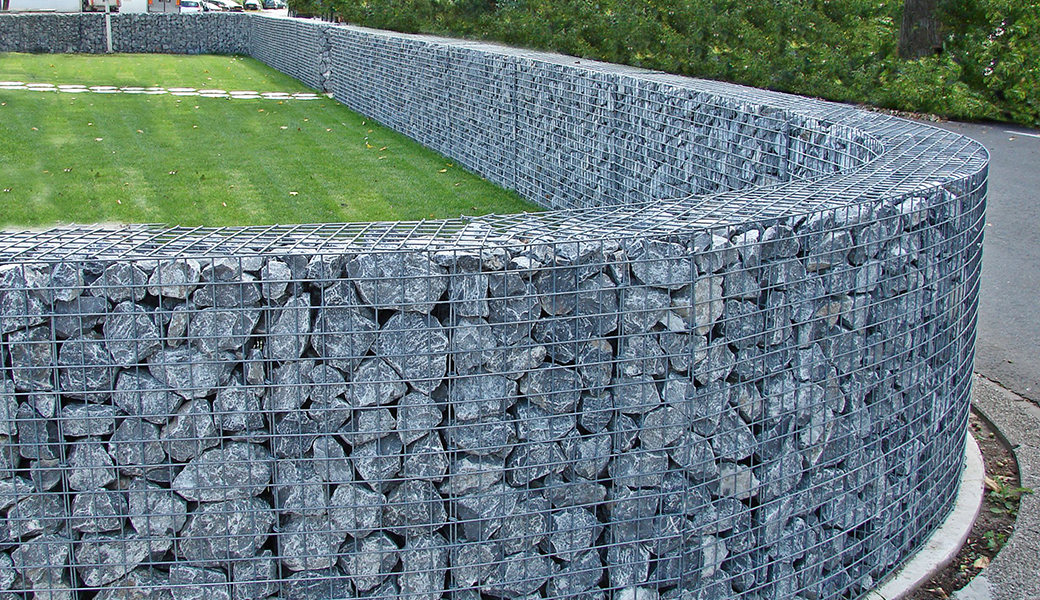

Коробчатые габионы используются в основном в декоративно-оборонительных целях, чаще всего для возведения подпорных стен. При этом достигается значительная экономия полезной площади участка за счет вертикальной планировки сооружения, что придает участку архитектурно законченный вид. Подпорные стены весьма эффектно выглядят как своеобразный декоративно-оборонительный элемент.

Матрасно-тюфячные габионы находят активное применение в укреплении берегов и откосов. Являются бюджетным вариантом, по сравнению с подпорными стенами, за счет меньшего объема камня-заполнителя для габионов из расчета на 1 погонный метр или общую протяженность линии берегоукрепления. Широкое распространение данный вид укрепления получил также благодаря наибольшей степени надежности конструкции.

Цилиндрические габионы являются популярным вариантом для укрепления дна. Благодаря высокой гибкости конструкции и отсутствию острых углов они максимально адаптируются к самым труднодоступным участкам дна. Цилиндрические габионы вместе с габионами других типов (например, коробчатыми) активно используются для берегоукрепительных работ в руслах различных типов водоемов – рек, ручьев, водохранилищ.

Для берегоукрепления используются все виды габионных конструкций. Выбор того или иного типа зависит от характера рельефа и береговой линии. Пологие берега рек выстилаются габионными тюфяками; крутые стены — коробками: клетками в форме параллелепипеда с размерами 3—5 х 1—1,5 х 1 метр.

Террасирование – совмещение габионных конструкций различных типов для решения поставленных задач
При благоустройстве участков со сложным рельефом для достижения поставленных задач выполняется террасирование, то есть совмещаются габионные конструкции различных типов.
Например, террасирование возможно в виде совмещения подпорной стены в основании сооружения, далее террасы (горизонтальной площадки) и укрепления откосного типа. В случае переменного рельефа поверхности, участок разбивается на горизонтальные уровни и закрепляется подпорными стенами.

Преимущества габионных конструкций для берегоукрепления

Берегоукрепление габионами защищает береговую территорию, улучшает ее внешний вид и делает удобной для пользования. Несомненным преимуществом применения габионов является не только сохранность границ вашего участка, но и возможность увеличения его полезной площади.

Гибкость. Габионовые конструкции способны противостоять внешним нагрузкам без разрыва, поглощая возможные осадки грунта без разрушения самого сооружения. За счет гибкости конструкции, габионы являются надежным строительным материалом, не подвергаются разрушению из-за осадков и смещения грунта, температурных воздействий и приобретают вид естественных природных блоков, сохраняя и укрепляя ландшафт.
Прочность. Сетка, из которой изготовлены конструкции, имеет переменную разрывную нагрузку от 3500 до 5000 кг. на погонный метр. Благодаря этому конструкции из габионов могут противостоять любому типу нагрузок
Проницаемость. Высокая проницаемость габионовых конструкций исключает возникновение гидростатических нагрузок
Дренажность и устойчивость делают их идеальными для защиты склонов от эрозии.
Долговечность. Эффективность габионовых конструкций не снижается, а только возрастает с годами, так как со временем происходит уплотнение наносов грунта в пустотах габионов и начинается рост растительности на их поверхности. Таким образом, габионы превращаются в дружественные природе строительные блоки.
Экономичность. Наши конструкции являются более экономичными, чем жесткие или полужесткие конструкции, так как имеют следующие преимущества: малые затраты на эксплуатацию; минимальные объемы работ по подготовке основания сооружения; простота конструкций; не требуется устройство дренажных систем, так как габионовых конструкции являются водопроницаемыми
Экологичность. Экологичность габионовых конструкций определяется их высокой водопроницаемостью и способностью аккумулировать грунтовые частицы, что поддерживает развитие растительности. Их возведение в береговой зоне способствует формированию флоры и фауны

Специалисты компании «Главберег» с радостью реализуют для Вас проект по берегоукреплению габионами. Мы всегда добиваемся безупречного результата, причем это касается как инженерной, так и эстетической стороны.
Будем рады ответить на Ваши вопросы!

Укрепление габионами: цена в Москве и Московской области

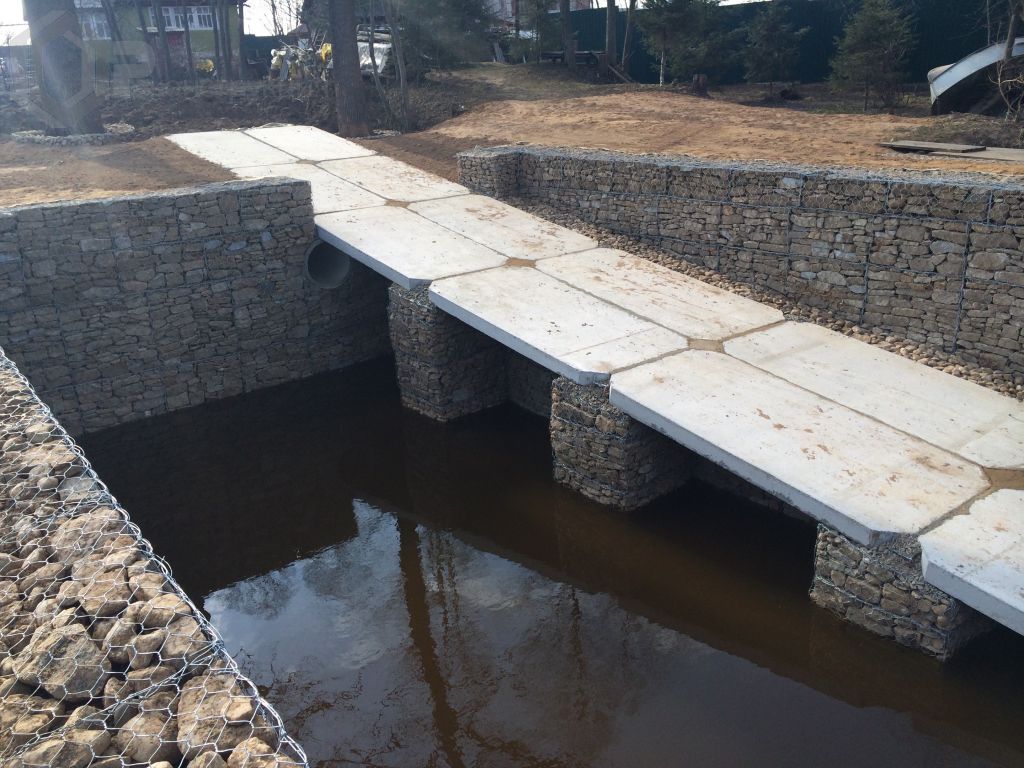

Примеры работ

Наши цены

Планировка песчаного основания для монтажа габионов	кв. м.	От 350 руб
Изготовление и монтаж матрацных конструкций с подстилкой из геотекстиля	кв.м.	От 1350 руб
Изготовление и устройство габионов	кв.м.	От 8000 руб

Укрепление береговой линии габионными конструкциями
Формирование откоса береговой линии (выборка вручную тяжелых грунтов)	м²	от 1200 р.
Устройство основания для матрацев Рено с уплотнением ПГС	м²	от 600 р.
Укладка геоткани основания плотностью не менее 300 г/м²	м²	от 30 р.
Монтаж геоткани задней стенки плотностью не менее 300 г/м²	м²	от 40 р.
Монтаж и заполнение матрацев Рено	м²	от 4000 р.
Монтаж и заполнение габионных конструкций	м²	от 4200 р.
Засыпка ПГС за подпорную стенку с уплотнением	м³	от 800 р.
Перемещение камня, песка и ПГС вручную от места выгрузки к месту производства работ не далее 200 м (если нет подъезда техники)	м³	от 800 р.

Чем отличаются габионы от бетона

Габион

Наименование	ед. изм.	кол-во
Разработка грунта	м3	176
Монтаж матрацев Рено h=0,3	м3/м2	90/300
Монтаж коробчатых габионов	м3	450
Камень бутовый для габионов (габбродиабаз) М1000	м3	540
Отсыпка щебня М1000 фр. 40-70 мм	м3	52
Монтаж геотекстиля	м2	670
Засыпка пазух песчаным грунтом с уплотнением	м3	1080

Железобетон

Наименование	ед. изм.	кол-во
Разработка грунта	м3	1038
Монтаж ж/б стены (Бетон кл. B25, W6, F300)	м3	530
Арматура А3	м	50
Отсыпка щебня М1000 фр. 40-70 мм	м3	335
Монтаж геотекстиля	м3	450
Оклеечная гидроизоляция бетона	м2	1470
Засыпка пазух песчаным грунтом с уплотнением	м3	1734

Стоимость варианта укрепления железобетоном на 36% выше стоимости укрепления габионами.

На сегодня такое изделие крайне поменяло свое предназначение, по сравнению с тем, как его использовали еще 3-5 веков назад. Раньше из него делали защитные стены, даже мини-версии представлялись броней для рыцарей средневековья. Разумеется, был другой состав и использовали не такие габариты, но суть оставалась та же — емкость + камни, которые собственной утрамбовкой помогали решить насущные проблемы защищенности, при этом оставляли циркуляцию воздух и не портили внешний вид.

И вот уже последние 10-15 лет габионы стали использовать сильнее и для других целей. На сегодняшний день это защитник уже склонов, откосов, канав и других рельефных неровностей. С помощью укрепления габионами вы избавитесь от рисков разрушения слоя грунта, ведь он не позволит ему сместиться с собственной первоначальной точки из-за чего последуют дальнейшие неприятные разрушения почвы.

А если обращаться к профессиональному дизайнеру — то можно с легкостью создать на собственном участке нечто незабываемое, с помощью функциональной цели — укрепление габионами. Вы получите не только стабильную землю, но и красивую. Дизайнерское разнообразие позволит не за большие деньги сотворить настоящую историю на придомовой территории. Только выбирая камень, вы устанете от количества наименований, но это скорее в положительную сторону. А после этого никто не запрещает вам использовать элементы подсветки или специальные разноцветные камни со вставками. При этом нельзя забывать и о дренажных функциях, через конструкцию проходит и талая, и дождевая вода, благодаря чему никто не запрещает вам использовать зеленые насаждения в виде кустиков или деревьев, а также обращаться к посадке цветочных культур.

Хоть это дело и кажется не особо трудным, но доверить абы кому такую задачу категорически не рекомендуется. Поэтому изначально задумывайтесь над обращением к профессионалам. Так строительная компания АО «Град» свыше 10 лет предлагает услуги по укреплению склонов и откосов в Москве и Московской области. У нас оптовые цены от производителя на все материалы благодаря долгому сотрудничеству, а доставка занимает от нескольких часов до одного дня. При этом мы готовы как вам продать, так и смонтировать габионные конструкции и помочь с архитектурной подоплекой. Для этого у нас имеются специалисты в каждой области.

Главные плюсы укрепления габионами:

Срок эксплуатации. При изготовлении конструкции учитываются внешние раздражающие факторы, с которыми они столкнутся, вдобавок к этому нельзя забывать, что используется подготовленная сталь и камни, которые и так у людей олицетворяются прочностью;
Надёжность. Выполняют свою функцию на 5+, если касаться прибрежной зоны, то даже штормовые волны не страшны изделию;
Экологическая чистота. Никаких токсичных выделений и опасности для здоровья человека, используются только безопасные ресурсы при создании;
Воздухопроницаемость. Расположение камней не мешает вентиляции и циркуляции воздуха и влаги;
Маленькая стоимость. По сравнению с аналогичными решениями проблемы;
Нужная адаптивность. Габионы — гибкие и могут слегка деформироваться под воздействием нагрузки, что защищает их от разрушения по сравнению с заливкой бетона;
Приятная декоративная составляющая. Коробчатое изделие со временем накапливает грунт, благодаря чему можно легко украсить посаженными цветами или кустами.

Купив габионные конструкции в АО «Град», вы приобретаете следующие преимущества:

Никаких розничных накруток на товар, только оптовые цены от производителя;
Высокое качество товара в соответствии нормам ТУ и ГОСТ;
Предоставляем гарантию на все товары и виды работ;
Доставку от нескольких часов (по Москве) и не менее молниеносную по другим городам страны;
Бесплатную консультацию архитектурного отдела, который поможет вам выбрать нужный материал;
Работаем в ногу со временем, используя современные технологии.

Мы работаем с каждым клиентом отдельно, чтобы он остался доволен нашей работой и обращался к нам вновь. Мы работаем над процентом вернувшихся заказчиков каждый год. За 13 лет оптимизировали скорость работы, снизили стоимость на расходные и комплектующие материалы, и за работу, при этом качество только повышается, благодаря внедрению современных технологий и постоянному обучению сотрудников. К тому же за эти годы у нас сложились уже дружные и надежные бригады, которые готовы к выполнению задач любой сложности. Оставляйте заявку с помощью формы обратной связи или позвоните нам по номеру, который указан в правом верхнем углу. Мы сразу выделим для вас личного менеджера, который в режиме 24/7 будет рад проконсультировать вас по рабочим вопросам!

Заказать монтаж габионов

Даю согласие на хранение и обработку персональных данных в соответствие с действующим законодательством

Габионы или бетонное полотно? Узнайте об их преимуществах и недостатках!

В Интернете невозможно найти описание недостатков габионов. Это понятно: производители рассказывают о своей продукции только хорошее. Однако практика использования габионов для решения масштабных и сложных задач по укреплению берегов и склонов показывает, что недостатки у них все-таки есть, и весьма существенные. В этой статье мы коротко опишем основные из них и предложим альтернативное решение.

Слишком сложно

Существенным недостатком габионов является сложность конструкции. Производители утверждают, что возвести габионное ограждение достаточно просто. Да, габионы даже можно изготовить своими руками, но если только речь идет о дачном участке, то есть о работах небольшого масштаба. И то здесь могут возникнуть нюансы.

Если же речь идет об укреплении нескольких десятков или сотен метров берега или склона вдоль автомобильной дороги, если высота конструкции должна превышать 3–5 метров, то о простоте говорить не приходится. Наоборот, приходится говорить о рисках. Они достаточно велики. Ошибки, которые повлекут за собой разрушение габионной конструкции, могут быть допущены как на этапе проектирования, так и на этапе монтажа.

Проектные риски

Уже само наличие этапа проектирования говорит о том, что все непросто. Установить габионы «на глазок» не получится. Потребуется подготовить проект, сделать расчеты. А в расчетах можно элементарно ошибиться: неверно оценить нагрузки, недостаточно хорошо изучить геологические и геодезические условия, не учесть ледовую нагрузку, неверно подобрать материалы – проволоку для каркаса и наполнитель.

Монтажные риски

На этапе монтажа риск еще более значителен. Основание габионов может быть выполнено неправильно, обратный фильтр не уложен или уложен частично, технология обратной засыпки может быть нарушена. Если объем работ большой, то в целях экономии времени и средств габионы могут заполняться не ручным, а механизированным способом. В таком случае камни будут распределены неравномерно (крупные камни должны укладываться ближе к стенкам, а мелкие – в центр габиона), что неминуемо приведет к перекосу конструкции.

Еще одни нюанс: подрядчик (если он занимается возведением габионов) может попытаться сэкономить на оцинковке проволоки для каркаса. Плотность цинка должна составлять 245–260 г/м2. Если она окажется меньше (а проволочный каркас, соответственно, дешевле), то срок службы конструкции может сократиться до 5 лет. После этого ее придется или серьезно восстанавливать, или вообще собирать повторно.

Сомнительная экономичность

Экономичность габионов тоже под вопросом. Производители утверждают, что при их установке не придется использовать тяжелую технику. Да, но опять же на дачном участке, где можно управиться лопатой и садовой тачкой. На берегу озера, водохранилища или на участке автотрассы для подготовки основания в любом случае придется использовать экскаватор или бульдозер, а для доставки наполнителя – самосвалы.

Сомнение вызывает и «экономическое» утверждение о том, что для создания габионных конструкций нет необходимости привлекать квалифицированный персонал. Но это смотря о каком этапе идет речь. Если о заполнении сетки и скреплении габионов между собой, то , возможно, и нет необходимости. Хотя… Если рабочие никогда не имели дела с габионами, то придется их работу очень тщательно контролировать. И есть еще этап проектирования, где нужны очень хорошие специалисты. Иначе, как отмечалось выше, не избежать фатальных ошибок. Квалифицированный персонал, скорее всего, понадобится и на этапе подготовки основания.

Подготовка основания – это отдельная статья расходов. Возможно, потребуется значительная выемка грунта, создание песочно-щебневой подушки. Скорее всего, придется укладывать геотекстиль.

И еще несколько недостатков

И еще несколько недостатков габионов:

Далеко не во всех случаях их можно применять. Например, они «дружат» не со всеми грунтами, а высота стенки из габионов не должна превышать 12 м.
Габионы не спасут, если грунт подвижный и существует риск его обрушения. Если давление грунта окажется значительным, то габионы обрушатся вместе с ним.
Для работы с габионами требуется развернуть стройплощадку. В случае использования их для укрепления откосов вдоль автомобильных или железных дорог это означает, скорее всего, частичную приостановку движения и ускорение сроков проведения работ.
Монтаж габионных конструкций нельзя назвать быстрым.
Габионы не способны выполнять функции водоотведения.

Инновационная альтернатива

Итоговый вывод таков: габионы – проверенный временем способ укрепления берегов, склонов и откосов. Он достаточно эффективен, имеет как свои преимущества, так и недостатки. Эти недостатки практически не проявляют себя в проектах небольшого масштаба и невысокой сложности. Однако в масштабных и сложных проектах по берегоукреплению или по укреплению склонов автомобильных и железных дорог эти недостатки могут стать критическими. Поэтому имеет прямой смысл использовать вместо габионов другие способы и материалы. К одному из них относится использование революционной технологии – бетонного полотна Concrete Canvas.

Бетонное полотно Concrete Canvas представляет собой два слоя ткани с «начинкой» из сухой бетонной смеси. Один из слоев имеет полностью влагонепроницаемую ПВХ-подкладку. После смачивания водой бетонная смесь в течение 1–2 часов застывает, а спустя 24 часа полотно превращается в прочный, армированный текстильными волокнами слой бетона.

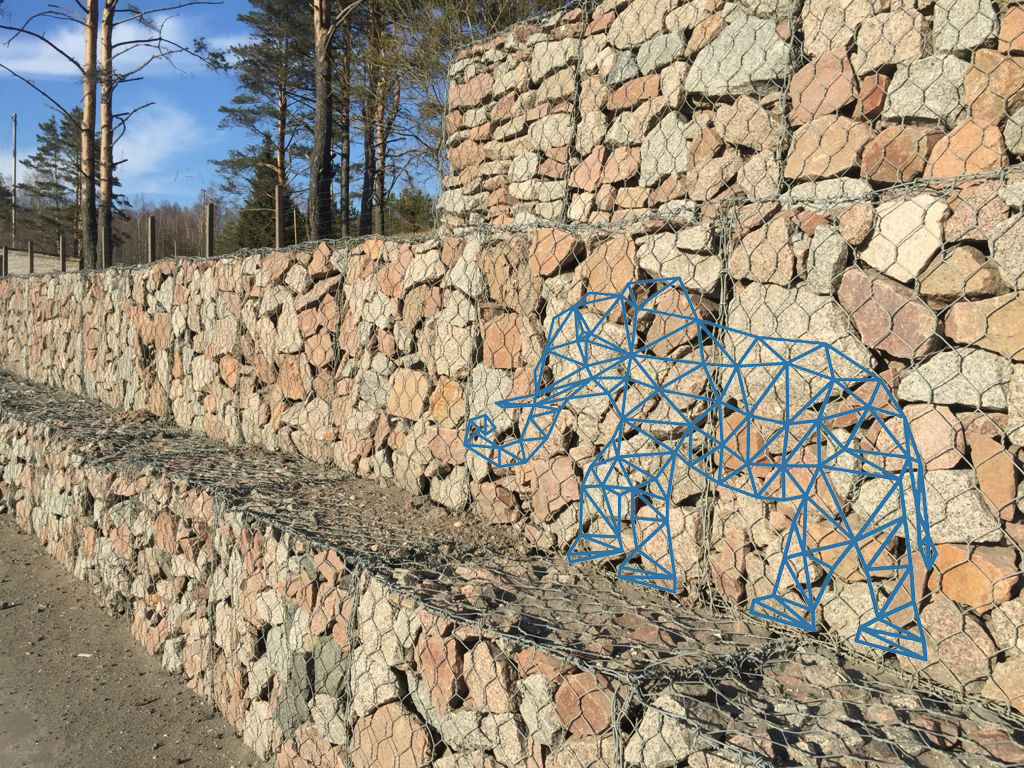

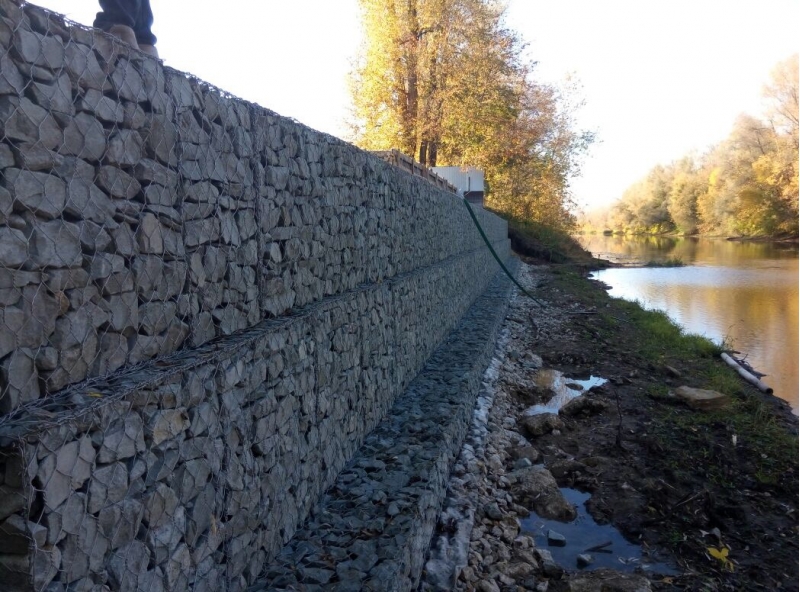

Укрепление откосов габионами и склонов

Боковая поверхность дорожного покрытия, а также пологие спуски грунта называются откосами. На сегодняшний день обширно используются более 20 видов укреплений откосов, а эффективное их применение зависит от большого комплекса строительных работ. Следовательно, укрепление склонов необходимо осуществлять согласно проектной и технической документации при участии специалистов. Укрепление откосов делится на типы: одерновка и травосеяние, насаждение кустарников и лесополос, термозащита и укрепление при помощи геотекстильного основания, строение из железобетонных решеток, методика пневмонабрызга, наглинивание грунта, монолитные конструкции из цементногрунтовых покрытий, железобетонные плиты и решетки, каменная укладка откосов, усиление габионными конструкциями и прочие.

Укрепление откосов габионами имеет ряд преимуществ, среди которых высокая скорость и простота монтажа, высокая прочность и возможность совмещения разных типов конструкций.

Укрепление склонов габионами

Габионами или габионными сетчатыми изделиями (ГСИ) являются конструкции различной формы из сетки, которая состоит из проволоки или стальных прутьев, согласно ГОСТ Р 51285-99.

Коробчатый габион принято выстраивать ступеньками или стенами для защиты крупномасштабных сооружений.

В Европе для габионов используют пластиковые сетки фирмы NETLON. Мероприятие по применению габионных конструкций является высокоэффективным и универсальным способом как для усиления откосов, так и для укрепления, стабилизации и повышения срока службы мостовых опор, подмостовых откосов, склонов дорог, береговых и прочих комплексов. Если укрепить склон габионами, то можно защитить поверхность от эрозий грунта. Помимо применения защитных и укрепляющих функций, габионами можно воспользоваться как фильтром, а при необходимости использовать их в противофильтрационных целях.

Укрепление габионами носит универсальный характер и может применяться для разных задач в процессе усиления склонов. Данные мероприятия выигрывают перед другими способами укрепления склонов в скорости монтажа, прочности и имеют меньшую трудоемкость. Совмещение разных габионов можно с уверенностью применять вместо железобетонных плит при капитальном укреплении склонов.

Работа с габионами рациональнее и экономичнее, чем иные способы укрепления. Это обусловлено свойствами, которые имеет данная методика. Основные преимущества такие:

Матрасно-тюфячный габион используется для защиты оснований строительных сооружений.

устойчивость к воздействию атмосферных явлений;
большая сопротивляемость нагрузкам;
высокая прочность каркасно-армирующих блоков;
проницаемость сооружения, что позволяет свободно и без дополнительного вмешательства обеспечить дренаж и выводить лишнюю влагу, это облегчает конструкцию;
широкий выбор видов каркасов (тюфяки, коробки, цилиндры), которые можно комбинировать для решения различных поставленных задач;
сочетаемость с другими видами укрепления откосов;
использование локальных каменных материалов, которое в разы понижает затраты на доставку;
легкость монтажа;
минимальная подготовка основания для будущего сооружения;
минимальные расходы на эксплуатацию;
большой срок службы;
экологичность.

Вернуться к оглавлению

Разновидности габионных конструкций

Цилиндрический габион чаще всего используется для защиты той части откоса, которая находится под водой.

Габионные конструкции выглядят как строительные блоки, они способны задерживать частицы грунта, что в свою очередь позволяет расти растениям, тем самым придавая большую прочность сооружению. Засаживать габионы можно и самостоятельно, чтобы сделать их частью природного ландшафта для безопасной миграции животных или просто украсить.

Габионные конструкции по виду каркасов делятся на 3 группы: тюфячно-матрасные, коробочные и цилиндрические. При совмещении единичных блоков друг с другом создаются однообразные конструкции, которые состоят из однотипных боков. Главной особенностью применения данных 3 видов считается возможность комбинировать их между собой. Это позволяет добиться высокой универсальности монтажа без потери прочности. Данные габионы предназначены для укрепления откосов насыпей на дорогах, а также для укрепления прибрежных зон. Применяются в разных климатических зонах и в любое время года.

Габионные конструкции в виде коробок используют для постройки больших сооружений, они могут быть выстроены стеной или ступеньками. Тюфячно-матрасные используются для укрепления площадочных покрытий и для основания стенок из габионных коробок. Цилиндрические габионы применяют для организации защиты подводной части откоса, а также для оперативности ремонтных работ. Применение габионных конструкций в районе склонов вместе с дополнительными видами укрепления должно обеспечить высокую устойчивость и прочность откосов на протяжении всего срока эксплуатации путей соединения или иных сооружений.

Габионы из ПЭВП

для укрепления склонов

Геофорс Индонезия

Яшинта Анбя

Инженер по продажам в Geoforce, Индонезия

Опубликовано 21 октября 2015 г.

+ Подписаться

Вы когда-нибудь читали о габионах?

Габион (от итальянского gabbione, означающего «большая клетка»; от итальянского gabbia и латинского Cavea, означающего «клетка») представляет собой клетку, цилиндр или коробку, заполненную камнями, бетоном или иногда песком и почвой для использования в гражданском строительстве, дорожное строительство, военные применения и ландшафтный дизайн.

Для борьбы с эрозией используется каркасная каменная наброска. Для плотин или при строительстве фундаментов применяют цилиндрические металлоконструкции. В военном контексте габионы, заполненные землей или песком, используются для защиты артиллерийских расчетов от огня противника.

источники: https://en.wikipedia.org/wiki/Габион

Как работают габионы?

Габионная стенка представляет собой подпорную стенку, состоящую из уложенных друг на друга габионов с каменным наполнителем, связанных между собой проволокой. Стены габионов обычно имеют потертости (наклонены назад к склону) или отступают вместе с уклоном, а не укладываются вертикально.

Габионные корзины имеют некоторые преимущества перед рыхлой каменной наброской из-за их модульности и возможности штабелирования в различных формах; они также устойчивы к смыванию движущейся водой. Габионы также имеют преимущества перед более жесткими конструкциями, потому что они могут приспосабливаться к проседанию, рассеивать энергию текущей воды и свободно стекать. В некоторых случаях их прочность и эффективность могут увеличиваться со временем, поскольку ил и растительность заполняют промежуточные пустоты и укрепляют конструкцию. Иногда они используются для предотвращения падения камней с выемки или обрыва, создающих опасность для движения на проезжей части.

Проблемы

Габионы, обычно размещаемые в реке или море, которые всегда обращены к соленой поверхности. Такие ситуации делали обычные габионы подверженными коррозии. Представляем габионы из полиэтилена высокой плотности, устойчивые к коррозии и разрушению под действием УФ-излучения. Несмотря на то, что габионы из ПНД дороже обычных габионов, габионы из ПНД обеспечивают большую прочность и долговечную отделку.

[[[ СРОЧНАЯ ИНФОРМАЦИЯ ]]]
4 июля 2018 г.
Сегментная стена ян Memiliki Estetika Sekaligus Fungsi
16 мая 2018 г.
информация шкафчик : Управление проектами
16 октября 2017 г.
Геомембрана sebagai solusi panen garam?
13 августа 2017 г.
[[[СРОЧНО ТРЕБУЕТСЯ]]] ИНЖЕНЕР-СТРОИТЕЛЬ
29 марта 2017 г.
ВАКАНСИЯ: PELAKSANA DAN КООРДИНАТОР PELAKSANA
15 марта 2017 г.
[ЗАКРЫТО] ЧЕРНОВИК (ТЕМА: КОД ЭЛЕКТРОННОЙ ПОЧТЫ: DRF-GI)
10 марта 2017 г.
Perkuatan Jalan Akses Sementara Menggunakan Geotextil Woven
4 января 2017 г.
Penggunaan Geomembrane sebagai Solusi Penanganan Limbah dan Air Bersih
31 августа 2016 г.
(ЗАКРЫТО) СРОЧНО ТРЕБУЕТСЯ: ИНЖЕНЕР-ГЕОТЕХНИК
25 августа 2016 г.

Армирующая грунтовая стена с габионным покрытием – Подпорные стены из грунта – Армированные грунтовые габионные стены

Габионные изделия

Военные габионы
Ячейки горячеоцинкованных габионов
Габионы со сварной сеткой Архитектурная облицовка стен
Габионы (габионы)
Габионы с покрытием Galfan + PVC
Габионные матрасы для защиты от наводнений Набережная
Габионные стены с растениями
Габионы и геотекстиль для строительства мостов
Габионы Оцинкованная проволочная коробка с ПВХ покрытием
Речные тренировочные сооружения для габионов
Геотекстильная ткань
Клетки из плетеной проволочной сетки для проекта Gabion
Габионное ограждение
Покрытие сварных габионов Galfan
Габионные корзины двойного витого оцинкованного
Габионная коробка
Плетеные габионы
Габионные корзины
Матрас из проволочной сетки
Клетки для габионов (каменный ящик)
Стенка из габионов
Шестиугольная сетка для габионов
Машина для изготовления габионов
Сварные габионы
Габионы из мешковины
Армированные габионы
Стены из армированного грунта, облицованные габионами
Матрас из габионов
Габионы для водного хозяйства
Габионы для системы защиты мостов
Габионы для перегородок
Модульные габионы как архитектурные элементы
Гравитационная стена из габионов
Габионы для оголовков или боковых стенок
Облицовка канала
Модульные габионы для системы камнепадной сетки

О Габионах

Выбрать Габионы
Применение Габионов
Характеристики
Преимущества Габионов
Изготовление Габионов
Сборка и Установка
8

Главная Продукция Армирование грунта Габионы Подпорная стена

Стены из армированного грунта, облицованные габионами, представляют собой систему, структурная устойчивость которой достигается за счет армирующих слоев из полимерных георешеток и габионных корзин из стальной сетки. Эти полимерные георешетки и габионная корзина из стальной сетки помещаются в почву, образуя удерживающую конструкцию.

Этот тип конструкции требует меньше времени и труда.

Как и в случае с массой гравитационных стен, поверхность габиона наклонена под углом 6 градусов к вертикали и/или ступенчата.
Проектировщики могут выбирать георешетки из широкого спектра систем армирования грунта в соответствии с конкретными почвенными условиями, включая:
• Система армирования грунта, облицованная габионами, с использованием стальных георешеток;
• Система укрепления откосов растительного покрова стальными георешетками;
• Сверхпрочные георешетки в оболочке прочностью до 1250кН/м для базового армирования и свайных насыпей;
• Полимерные георешетки для укрепления откосов, сегментных подпорных стен и блочных стен.

Габионные стенки со ступенчатой лицевой стороной

Габионные каркасы для подпорных стенок, габионные корзины из оцинкованной стали

Стены из армированного грунта, облицованные габионами

Бетонное ограждение труб (обшивка)

Железобетонная обшивка должна быть установлена, как показано на чертежах. Бетон и арматурная сталь должны быть такими, как указано в разделах «Армирование бетона» и «Монолитный бетон». Все трубы, подлежащие заключению в кожух, должны быть соответствующим образом закреплены и заблокированы в надлежащем положении, а также должны быть закреплены от всплытия.

Трубы должны быть закреплены и соединены на правильном уровне вдали от дна траншеи, каждая из которых опирается на два блока сборного железобетона подходящей высоты, по одному на каждом конце трубы. Затем бетон должен быть залит и утрамбован под трубами и вокруг них за одну операцию и доведен до уровня и размеров, указанных на чертежах. Для того, чтобы пространство под трубой было хорошо заполнено бетоном, его сначала заливают со стороны трубы, пока он не поднимется и не покажется с другой стороны. После этого необходимо залить бетоном обе стороны труб до необходимой высоты.

Сборные блоки должны быть сначала должным образом установлены на дно траншеи и закреплены в правильном положении и на уровне. Затем трубы должны быть уложены на блоки и должным образом отцентрированы, соединены и, наконец, доведены до правильного уклона путем применения деревянных клиньев по одному с каждой стороны трубы и между трубой и бетонными блоками. Эти клинья должны оставаться на месте, пока трубы соединяются и испытываются, как указано здесь, а также во время заливки бетона под трубами и вокруг них. В тех случаях, когда бетон во время заливки может привести к всплыванию труб, трубы должны быть надежно закреплены для предотвращения такого всплытия.

Бетонный ковер

Простой бетонный ковер (слой) должен быть уложен под восстановление поверхности асфальтовых дорог, как показано на чертежах. На пересечениях дорог должно быть предусмотрено бетонное покрытие. В соответствии с требованиями местных органов власти или по указанию Инженера ровное бетонное покрытие должно укладываться и в других местах прокладки трубопроводов под асфальтированными дорогами, в том числе при продольной прокладке трубопроводов в асфальтированных дорогах. Для некоторых пересечений дорог и в случае требований местных органов власти трубопроводы должны пересекать дороги в бестраншейной выемке.

Тел: 0086-534-8753002 Факс: 0086-534-8753002 E-mail: [email protected]

ADD: Hongi w.

Защита откосов – функции, преимущества и конструкция

Стены из габионов в основном предназначены для стабилизации грунта за стеной, но они могут быть выполнены и в качестве защитной стены. Стена строится из габионных корзин, скрученных в один или несколько рядов в зависимости от высоты стены. Корзины имеют форму клетки и закрыты со всех сторон. Они касаются оцинкованных шестиугольных сеток и щебня, которые находятся в корзинах. Подпорные конструкции согласовываются путем укладки габионных корзин по идеальному графику и отображения альтернативного решения для бетонных конструкций в области стабилизации грунта.

Габион может защитить от воды и создать прочную жизнь для растительности. Габион можно использовать для защиты откосов. Габион можно разделить на подпорную стенку, защиту откосов, защиту дна, защиту пальцев ног и подземное каменное покрытие. Габион достаточно стабилен, чтобы противостоять натяжению. Это может предотвратить эрозию почвы и сохранить питание для развивающихся растений.

Функции защиты откосов

Существуют различные способы использования габионов для защиты откосов. Некоторые из этих функций или приложений включают в себя:

Подпорные конструкции

Габионы удерживают воду во время сильных дождей и снегопадов.

Отстойники

Габионы используются в прудах для предотвращения эрозии и повреждения окружающей территории.

Плотины

Габионы используются в качестве плотин для хранения стоков.

Защита от эрозии

Габионы используются для защиты от эрозии.

Для чего используются габионы?

Габионы используются для стабилизации откосов, а также для борьбы с эрозией. Их строят, закрывая клетки камнями. Камни выполняют роль барьера и ограничивают движение почвы вверх и вниз по склону.

Когда следует использовать габионы?

При строительстве нового склона вы можете использовать габионы для стабилизации территории, а не использовать другие подпорные стены и барьеры. Вы можете также использовать их для стабилизации поверхности почвы, чтобы сохранить ее от большого количества осадков. Если на вашем склоне уже растет много растительности, вы можете использовать их для защиты области от эрозии или оползания, действуя как рассеиватели скорости.

Подпорные стены из габионов при умеренных оползнях

Помимо защиты склонов, габионы используются для смягчения оползней. В регионах, где существует опасность возникновения оползней, габионы укладывают на грунт для создания защитной дамбы. Плотины сокращаются и идут по течению воды, защищая от оползней. Почва не затапливается и, следовательно, не может оторваться, контролируя поток воды. Габионы также обеспечивают устойчивость территории вокруг них. Они удерживают землю на месте, позволяя воде свободно течь, удерживая почву там, где они принадлежат.

Конструкция для усиления шлюза габионными стенками

Очистка откоса габиона

По проекту мы должны очистить деревья, а также сорняки. В случае, если площадь раскопок не соответствует отчету о геологоразведке, мы должны изменить проект строительства в соответствии с практической геологией.

Установка габиона

Мы должны установить габион близко к земле и раскрыть блок габиона на твердом грунте. Сложенная часть аккуратная. Следует избегать повреждения габиона и покрытия. Мы должны убедиться, что форма габиона соответствует проекту. Длина крепления составляет от 200 мм до 300 мм.

Наполнение габиона

Мы создаем высокий спрос на стандарт материала и качество, чтобы соответствовать идеальному дизайну габиона. Прежде всего, мы заполняем габион один за другим и должны заполнить зазор между камнями, когда мы закрываем габион. Диаметр камня должен быть в два раза больше отверстия сетки, а количество наполнителя должно быть более 1,7 т/м3.

h4>Крышка для габиона

Когда мы закончили с каменной начинкой, поверхность должна быть ровной. Мы наполним габион и сделаем окантовку, когда убедимся, что край габиона ровный.

Габионная конструкция

Деталь важна и интервал не должен превышать 20 см. Наполнители должны соответствовать стандарту: ширина камня 90–150 мм, ширина 50% камня более 120 мм. Из-за плотного материала ширина маленького камня должна быть 30 мм. Содержание песка менее 5%. Склон и стена габиона сделаны из камней. Мы должны убедиться, что наполнение является существенным и соответствует дизайну и структуре.

Песок заполняет щель

Далее, габион проверен и подтвержден, мы должны пересыпать песок до тех пор, пока песок не перестанет оседать.

Контроль качества габионной коробки

В соответствии с требованиями проектирования геотехнической ткани мы должны ограничить размер отверстия сетки на склоне. Четыре группы и пропорции должны быть вертикальными. Мы должны совместить обложку и группу. И мы должны наращивать слева направо и засыпать обшивочный грунт в габион. Безусловно, он формирует габионную защиту откосов.

Преимущества/Преимущества габиона

Габион выдерживает ударную силу валунов. Габион может удерживать скорость потока воды на уровне 6 м/с. Сопротивление истиранию лучше, чем у кирпичной кладки и обычного бетона.

Конструкция габиона обладает хорошей гибкостью и высокой устойчивостью. Габион растяжим и обладает хорошей пластичностью.

Габион устойчив к эрозии. Когда вода разрушительна или река загрязнена, габион вверх по течению закрывается ПВХ или полиэтиленом. Этот материал имеет большой срок службы и способен защитить металл от коррозии.

Установить габионную коробку просто. Нам не нужен цемент, электричество и даже модель. И температура не могла изменить конструкцию. Мы можем использовать местные ресурсы для сборки габиона.

Доступная конструкция, отсутствие затрат на покупку и переоборудование, что значительно снижает стоимость.

Габион нарушает местный экологический баланс. Габион хорошо сочетается с местной растительностью. Это может повысить эстетику города. Мы можем также посадить растительность в габион, и это предотвратит появление насыпи, а также предотвратит эрозию почвы.

Армированные откосы и стены – GeoTas

Geotas предлагает ряд решений для инженерных откосов, насыпей и подпорных стен для использования в проектах транспортной инфраструктуры .

Для уклонов более 70° габионы Maccaferri могут выдерживать значительную неравномерную осадку. Сетчатые корзины образуют монолитную структуру, действующую как единое целое, проницаемую и подходящую для использования в гидравлических системах с высокими нагрузками.

Для систем с армированными откосами и механически стабилизированных земляных стен Maccaferri Terramesh представляет собой универсальную модульную систему, которая может быть более экономичным решением, чем габионная стена с массой гравитации, благодаря скорости монтажа и уменьшению потребности в каменной наброске.

Для механически стабилизированных земляных откосов и насыпей, требующих растительного покрова, Maccaferri Green Terramesh можно заполнить почвой и посадить, создав зеленый склон.

Для высоких стен с высокими нагрузками наша система Keystone TW3 позволяет максимально использовать доступное пространство в коммерческой застройке.

Для армирования откосов и стен Geotas предлагает ряд решений, в том числе:

Maccaferri Армирование плетеной сеткой двойного кручения с покрытием из ПВХ
Одноосные георешетки Tensar RE
Гибкие георешетки TenCate Miragrid ^® GX
Георешетки Maccaferri ParaLink.

Keystone TW3

Сборные железобетонные блоки (справа), соединенные с системой Tensar RE (слева) для создания сейсмостойкой подпорной стены

Стеновая система Keystone TW3 представляет собой проверенное практичное инженерное решение для устоев мостов и подпорных стен. Он состоит из сборных железобетонных модульных блоков 30 МПа в сочетании с Система Tensar RE для создания эстетически привлекательной и прочной подпорной стены. Отличительная геометрия блоков позволяет легко детализировать как внутренние, так и внешние изгибы в дополнение к другим функциям, таким как углы и лестницы. Нет необходимости в кранах, подпорках или растворе, поскольку Keystone TW3 представляет собой систему «сухой укладки», что означает отсутствие необходимости в дорогостоящем специализированном оборудовании.

Более подробная информация на веб-сайте GeoFabrics

Георешетки

При соединении Tensar RE с наполнителем получается прочное, армированное наполнение, которое может прослужить 120 лет

Георешетки представляют собой армирующие сетки, предназначенные для уменьшения объема заполнителя, необходимого для строительства определенного объекта, например дороги или фундамента, или для обеспечения системы стабилизации слабых или иным образом неустойчивых грунтов и оснований. Эти системы можно использовать для защиты подпорной стены, укрепления дороги или значительного продления срока службы тротуаров. Наш ассортимент сеток включает в себя: Tensar Triax, замок для фундаментного заполнителя, Tensar RE, специализированную сетку, используемую для фиксации замковых камней TW3 и бетонных облицовок на подпорных стенах, и TenCate Miragrid GX, сетку для укрепления грунта, которая используется на крутых склонах и плоские поверхности для стабилизации почвы.

Более подробная информация на веб-сайте Geofabrics

Террамеш

Плавный наклон поверхности в дополнение к встроенному противоэрозионному мату позволяет растительности укореняться даже на таких крутых склонах, как этот

Система Maccaferri Terramesh похожа на габионные корзины, но включает хвост, и их можно использовать для устройства устойчивых откосов и стен со ступенчатой гранью или вертикальным углом до 90°. Благодаря хвостовой части эта система по своей природе устойчива и использовалась для возведения подпорных стен высотой более 70 м. Системы Terramesh изготовлены из цельных тканых сетчатых панелей для укрепления почвы, которые интуитивно понятны в установке и обращении. Они также имеют покрытие Galmac на проволочной сетке с полимерным барьером из ПВХ для ее защиты. Эти покрытия на сетке улучшают коррозионную стойкость и повышают долговечность системы.

Terramesh Green — это та же система, но с возможностью создания реабилитированной отделки поверхности с использованием флоры, и для этого она имеет наклонную переднюю поверхность, предназначенную для обеспечения поверхности для размещения покрытия для предотвращения эрозии и питательной среды для поддержки создание естественной или интродуцированной растительности. Terramesh Green идеально подходит для создания как прочной, надежной стены, так и плавного зеленого градиента, который гармонирует с окружающей средой.

Подробнее на сайте Geofabrics

Габионы

Габионы Maccaferri

Габионы Maccaferri Габионы представляют собой прямоугольные клетки из проволочной сетки, изготовленные из шестиугольной сетки двойной крутки. Когда эти клетки заполняются на месте прочной породой, их затем укладывают друг на друга, чтобы сформировать проницаемые и монолитные конструкции, которые могут быть любыми: от подпорных стенок и облицовки каналов до гидротехнических сооружений и защиты от эрозии. Габионы Maccaferri, покрытые коррозионностойким металлическим слоем Galmac или новым ПВХ-покрытием Polimac, превосходят стандартную оцинкованную сетку в пять раз. Возможность установки под углом от 45° до 9°.0° в дополнение к штабелируемой высоте более 10 метров, они хорошо подходят для целого ряда проектов.

Более подробная информация на веб-сайте Geofabrics

Габионная защита склона, конструкция габиона для укрепления шлюза

Карта сайта
samuel@enzarindustry. com

Главная > Технологии > Габион для защиты откосов

Габион в качестве армирующего грунта монтируется на склоне для защиты склона.

Габион может предотвратить ущерб от воды и создать стабильную жизнь для растительности. Габион можно использовать для защиты откосов. Габион можно разделить на подпорную стенку, защиту откосов, защиту дна, защиту пальцев ног и подземное каменное покрытие. Габион достаточно прочный, чтобы противостоять натяжению. Это может предотвратить эрозию почвы и сохранить питание для растущих растений.

Преимущества габиона.

Габион выдерживает ударную силу валунов. Габион выдерживает скорость потока воды 6 м/с. Способность к истиранию лучше, чем у кирпичной кладки и обычного бетона.
Структура габиона обладает хорошей гибкостью и высокой стабильностью. Габион гибкий и имеет хорошую пластичность.
Габион обладает коррозионной стойкостью. Когда вода агрессивна или река загрязнена, габион вверх по течению покрывается ПВХ или полиэтиленом. Этот материал имеет длительный срок службы и может предотвратить коррозию металла.
Установить габионную коробку просто. Нам даже не нужен цемент, электрика и модель. И температура не могла повлиять на строительство. Мы можем использовать местные ресурсы для сборки габиона.
Строительство экономически выгодно. Нет затрат на покупку и трансформацию, что значительно снижает стоимость.
Габион защищает местный экологический баланс. Габион хорошо сочетается с местной растительностью. Это может улучшить эстетику города. Мы также можем посадить растительность в габион, и это защитит берег и предотвратит эрозию почвы.

Конструкция для усиления шлюза габионом.

Очистите откос габиона.
По проекту мы должны убрать деревья и сорняки. Если площадь раскопок не соответствует отчету о геологоразведке, мы должны изменить проект строительства в соответствии с практической геологией.
Установить габион.
Мы должны установить габион у земли и открыть габион на твердом грунте. Согнутая часть аккуратная. Мы должны предотвратить повреждение габиона и покрытия. Мы должны убедиться, что форма габиона соответствует дизайну. Длина крепления от 200 мм до 300 мм.
Наполнение габиона.
Мы предъявляем высокие требования к стандарту материала и качеству, чтобы соответствовать конструкции габиона. Сначала мы наполняем габион один за другим. Мы должны заполнить зазор между камнями, когда будем заливать габион. Диаметр камня должен быть в два раза больше отверстия сетки, а мощность наполнителя должна быть более 1,7 т/м ³ .
Крышка для габиона.
Когда мы закончим каменную заливку, поверхность должна быть ровной. Мы покроем габион и сделаем окантовку, когда убедимся, что край габиона аккуратный.
Строительство в Габоне.
Важна детализация, интервал не должен превышать 20 см. Наполнители должны соответствовать стандарту: диаметр камня 90–150 мм, диаметр 50% камней более 120 мм. Для плотного материала диаметр маленького камня должен быть 30 мм. Содержание песка менее 5%. Склон и стена сделаны из камней. Мы должны убедиться, что начинка содержательная и соответствует дизайну.
Песчаная засыпка зазора.
После проверки и приемки габиона необходимо утрамбовать песок до тех пор, пока он не перестанет оседать.
Контроль качества габионной коробки.
В соответствии с требованиями проектирования геотехнической ткани, мы должны установить размер отверстия сетки на склоне. Четыре панели и перегородка должны стоять вертикально. Мы должны соединить крышку и панель. И мы должны строить слева направо и засыпать обшивочный грунт в габион. Наконец, он образует габионную защиту склона.

Запрос на наш продукт

Elong Gabion Cage Co., Ltd.
Электронная почта: samuel@enzarindustry. com

При обращении к нам укажите свои подробные требования. Это поможет нам дать вам действительное предложение.

Полное имя *

Адрес электронной почты *

Код страны * + Номер телефона *

Ваш сайт

Сообщение *

Product List

Woven Gabion Cage
Welded Gabion Cage
Gabion Box
Gabion Mattress
Sack Gabions
Galvanized Gabion Cage
PVC Coating Gabion Cage
Galfan Coated Gabion Cage
Gabion Retaining Wall
Плантатор для габионов
Береговая защита габионов
Аксессуар для габионов

D41 Стены кроватки/габионы/армированная земля | 49 | v31

D41 СТЕНЫ МАЛЫШКИ/ГАБИОНЫ/АРМИРОВАННЫЕ

ЗЕМЛЯ

СТЕНЫ МАЛЫШКИ

Стенки кроватки; Phi Group

Пермакриб (дерево) или Андакриб (бетон) детская кроватка

стеновая система; машинная засыпка щебнем

; включая бетонное основание и

слив в задней стенке; без земляных работ и

материал обратной засыпки

подпорные стены до 2,0 м – – – – – м2 160,00 подпорные стенки до 4,0 м – – – – – м2 180,00 подпорные стенки до 6,0 м – – – – – м2 200,00

ГАБИОНЫ

Подпорные стенки; Maccaferri Ltd

Габионы из проволочной сетки; сетка оцинкованная

80×100мм; засыпка щебнем

размер 125-200мм; надежно подключите инструкции производителя; заполнение лицевой стороны hand

2× 1 × 0. 50m 18.14 0.67 39.00 4.35 68.54 nr 111.89

2× 1 × 1.0m 25.48 1.33 78.00 8.71 126.28 nr 212.99

PVC coated gabions

2× 1 × 0.5m 23.60 0.67 39.00 4.35 74.00 nr 117,35

2× 1 × 1,0 м 32,46 1,33 78,00 8,71 133,26 № 219.97

Reno mattress gabions

6× 2 × 0.17m 76.74 1.00 58.50 6.53 179.56 nr 244.59

6× 2 × 0.23m 83.24 1.50 87.75 8.71 222.34 nr 318.80

6× 2 × 0.30m 97.68 2.00 117.00 9.80 279.12 № 405.92

АРМИРОВАННАЯ ЗЕМЛЯ

Насыпи; Tensar International

Набережные; армирован георешеткой Tensar Geogrid

RE520; георешетка, уложенная горизонтально в пределах насыпи до

100% вертикальной высоты откоса на высоте 1,00 м

центров; заполнение выкопанным материалом

уклоны менее 45°; Tensartech Natural

Green System 2,36 0,61 35,84 1,74 2,36 м3 39,94

склоны более 45°; Tensartech

Система Greenslope 5,08 0,06 3,62 2,57 5,08 м3 11,27

дополнительно к склонам, превышающим 45° для

временная опалубка; размер опалубки

на м2 вертикальной высоты – – – – 12,00 м2 12,00

Рабочая единица растительного материала

Исключая накладные расходы и прибыль объекта £ часы £ £ £ ставка £

АРМИРОВАННАЯ ЗЕМЛЯ – ПРОДОЛЖЕНИЕ

Насыпи – продолжение Набережные; армирован георешеткой Tensar Geogrid

RE540; георешетка, уложенная горизонтально в пределах насыпи до

100% вертикальной высоты откоса на высоте 1,00 м

центров; засыпка вынутым грунтом

откосы менее 45°; Tensartech Natural

Green System 2,92 0,61 35,84 1,74 2,92 м3 40,50

уклоны более 45°; Tensartech

Система Greenslope 6,28 0,06 3,62 2,57 6,28 м3 12,47

дополнительно для уклонов более 45° для

временной опалубки; размер опалубки

на м2 вертикальной высоты – – – – 12,00 м2 12,00 Дополнительно для Тенсар Мат 400; защита от эрозии

маты; на поверхности скатов 45° и менее; заполнение

мелкозернистым слоем почвы толщиной 20 мм; засев 3,95 0,01 0,39 0,21 5,59 м2 6,19

Насыпи; армирован георешеткой Tensar Geogrid

RE540; георешетка уложена горизонтально в пределах отсыпки до

50% горизонтальной длины откосов на заданной

центров; заполнение импортным наполнителем PC £21,60/м3

Центры 300 мм; склоны до 45°;

Система Tensartech Natural Green 4,85 0,06 4,55 1,98 30,77 м3 37,30

Расстояние между центрами 600 мм; склоны до 45°;

Система Tensartech Natural Green 2,42 0,06 3,62 2,57 28,34 м3 34,53

дополнительно для уклонов более 45° для

временная опалубка; размер опалубки

на м2 вертикальной высоты – – – – 12,00 м2 12,00 Дополнительно для Тенсар Мат 400; борьба с эрозией

коврики; на поверхности скатов 45° и менее; заполнение

мелкозернистым слоем почвы толщиной 20 мм; засев 3,95 0,01 0,39 0,21 5,59 м2 6,19

Насыпи; армирован георешеткой Tensar Geogrid

RE540; георешетка, уложенная горизонтально в пределах отсыпки;

засыпка выкопанным материалом; обертывание

вокруг граней

300мм центров; уклоны более 45°;

Система Tensartech Natural Green 9,72 0,06 3,62 1,74 9,72 м3 15,08

Расстояние между центрами 600 мм; уклоны более 45°;

Система Tensartech Greenslope 4,85 0,06 3,62 1,74 4,85 м3 10,21

дополнительно для склонов, превышающих 45° для

временная опалубка; размер опалубки

на м2 вертикальной высоты – – – – 12,00 м2 12,00 Дополнительные насыпи для мешкового забоя

опоры для уклонов более 45° – 0,17 9,75 – 14,00 м2 23,75 Дополнительные насыпи для посева мешков – 0,03 1,95 – 0,20 м2 2,15 Дополнительные насыпи для стыков Бодкина – – – – 1,10 м 1,10

Рабочая единица производственных материалов

Исключая накладные расходы и прибыль на объекте £ часы £ £ £ ставка £

Анкерные системы; стабилизация поверхности;

Платипус Анкорс Лтд.
