Укрепление откосов — назначение и классификация
Укрепление откосов — вид работ, который направлен на создание прочных наклонных или вертикальных поверхностей. Такое армирование исключает размытие и выдувание песчаных, глинистых и других грунтов на склонах земляных сооружений. Укрепление откосов котлована, дорожного полотна или насыпей выполняют с применением землеройной и погрузочно-разгрузочной техники: экскаваторов, бульдозеров и погрузчиков.

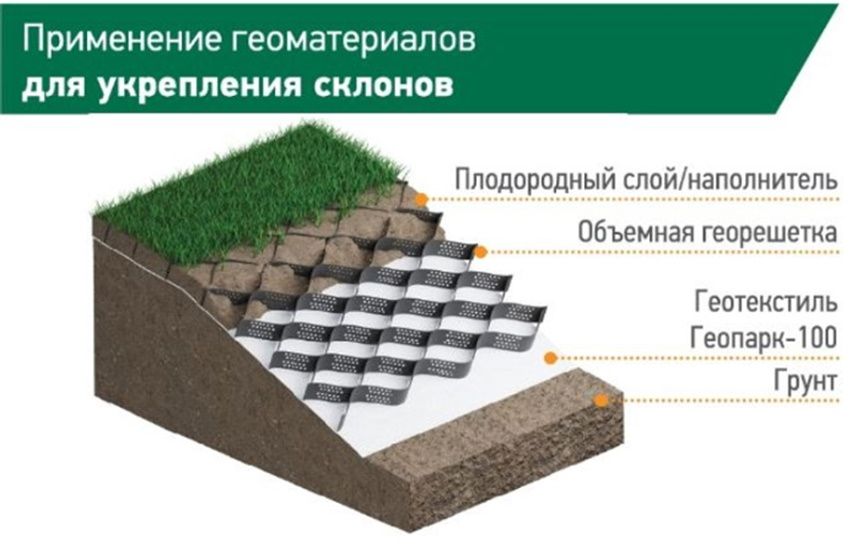

- Укрепление откосов георешеткой. Такое армирование представляет собой укладку на склоне земляного сооружения сотовой конструкции из прочных и долговечных полимеров. Георешетку перевозят в сложенном состоянии до места укладки, после чего разворачивают в объемную структуру и заполняют грунтом.
Этот вид армирования откосов применяют для укрепления котлованов, плотин, оврагов, насыпей с подтопляемыми и неподтопляемыми поверхностями. Георешетку раскладывают по склону и закрепляют анкерами. На подтопляемых участках края устанавливают каменные или бетонные призмы.
Анкера для георешеток изготовлены из пластика, металла или композитных материалов. Крепежи располагают в самих ячейках в шахматном порядке по периметру откоса. Отдельные модули соединяют специальными скрепками.
- Укрепление откосов габионами. Армирование этого вида — металлические сетки с объемной структурой, которые соединены в каркас круглой или квадратной формы. Этот вариант укрепления применяют для инженерных, гидротехнических и других объектов, склоны которых нужно защитить от размывания, выветривания и естественного осыпания.
Габионы изготавливают в виде крученой или сварной сетки из стальной проволоки. Ячейки шестигранной формы. Для защиты от коррозии металл оцинковывают, наносят полимерное или ПВХ покрытие. На объекте габионы разворачивают на поверхности откосов, а затем заполняют галькой, булыжниками, камнями.
- Геоматы для укрепления откосов. Изготовлены из полимерных волокон, соединенных в объемную структуру. Предназначены для укрепления склонов земляных сооружений и защиты почвы от выветривания или вымывания.
Геоматы равномерно укладывают на поверхности склона и заполняют грунтом, щебнем, камнями, битумом. Материал для засыпки армирования выбирают с учетом характеристик основного грунта, вероятности затопления, подтопления и выветривания почвы. Поверх геоматов высаживают растительность, которая своей корневой системой создает дополнительное усиление поверхностей.
- Укрепление откосов плитами. Такой способ армирования используют при строительстве, ремонте или реконструкции инженерных и земляных сооружений. Усиление с помощью плит исключает разрушение наклонных и вертикальных поверхностей под действием ветра, талых и дождевых вод.
В зависимости от климатический и географических условий выбирают сплошные железобетонные плиты или решетчатые конструкции. Предварительно на участке роют траншеи, отсыпают основание из гравия, песчано-гравийной смеси или геотекстиля. Для создания цельной конструкции при монтаже плит устанавливают железобетонные упоры и соединительные элементы.
Кроме вышеперечисленных способов, укрепление откосов земляного полотна возможно с помощью одерновки, обсыпки камнями и перепланировки рельефа. При выборе подходящего варианта учитывают тип грунта, особенности местности, возможность доставки материалов на объект и другие факторы. Работы по укреплению наклонных или вертикальных поверхностей предусматривают еще на этапе проектирования инженерных, жилых или дорожных сооружений или планируют в рамках ремонта и реконструкции.
Варианты укрепления откосов | GeoSM
Задача по укреплению откосов является важнейшей в дорожном и загородном строительстве. Существуют разнообразные варианты укрепления откосов и обеспечения надежности покрытия. Специалисты рекомендуют для укрепления откосов купить геосинтетики высокого качества по экономичным ценам в компании GeoSM, специализирующейся на производстве и продажах материалов во всем ассортименте.
Наши материалы для укрепления откосов разработаны по уникальной, запатентованной технологии.
Мы специализируемся на разработке и производстве геосинтетиков Геофлакс:
— геотекстильного полотна Геофлакс;
— георешетки Геофлакс;
— геосетки Геофлакс;
— геоматов Геофлакс.
Мы гарантируем соответствие всех материалов технологии для укрепления откосов и требованиям регулирующих организаций и национальным стандартам
Варианты виды и методы укрепления откосов
Откосы обустраиваются для предохранения от природных явлений, для защиты склона от эрозии. Существует несколько способов укрепления склона. Необходимость в этой работе связана с расположением участка на неровной местности.
Зачастую используются следующие варианты, виды и методы укрепления откосов:
• Укрепление откосов бетоном.
Данную технологию для укрепления склона оврага отличают параметры высокой стоимости и трудоемкости, она связана с большим количеством используемых материалов;
• Укрепление откосов травой.
Данный способ отличается множеством недостатков, связанных с недолговечностью и ненадежностью результата работ; Такие откосы не выдержат первую же даже незначительную нагрузку;
• Укрепление откосов с помощью геосинтетических материалов.
Для повышения качества и укрепления оползневых откосов подрядчики активно пользуются геосинтетическими материалами, которые обладают безопасностью в экологическом плане, высокой прочностью и доступными ценами. Среди всех видов использование геоматов для укрепления склона и прочих синтетических материалов считается наиболее эффективным, благодаря высокой прочности на разрыв и устойчивостью к растяжениям.
Материалы для укрепления откосов
Укрепление откосов производится с помощью традиционных материалов (плетеных коробов, бетонных конструкций), но благодаря использованию современных проектов по укреплению склона строители добиваются максимального позитивного результата при минимальных трудозатратах.
Среди преимуществ использования геосинтетиков отметим:
• Длительность срока эксплуатации материалов для укрепления склона;
• Наличие отличных пропускных способностей и предотвращение перемешивания конструкции откоса с грунтом;
• Устойчивость к воздействиям агрессивных сред;
• Простоту укладки материала для укрепления крутых откосов;
• Устойчивость к ультрафиолету;
• Экологическую чистоту.
Георешетка Геофлакс для укрепления откосов
Способствует повышению срока эксплуатации дорожных покрытий, улучшению их устойчивости к внешним нагрузкам, экономии материалов до 25%. Используется в сочетании с геосеткой, что способствует перераспределению нагрузок и созданию противоскользящего слоя.
Купить Георешетку Геофлакс
Геотекстиль Геофлакс для укрепления откосов
Геотекстиль для склона обеспечивает до 25% экономии стройматериалов и предназначен для сохранения устойчивости дорожной одежды, предотвращения плывучести и способствует надежному связыванию всей конструкции.
Купить Геотекстиль Геофлакс
Геосетка Геофлакс для укрепления откосов
Геосетка для склона служит для повышения эксплуатационных характеристик и снижения затрат на строительство и ремонт на 45%. Сетка обладает высокой прочностью и устойчивостью к деформированию.
Купить Геосетку Геофлакс
Геоматы Геофлакс для укрепления откосов
Обеспечивают противоэрозийную защиту и эффективны при армировании грунтов. Геоматы для склона способствуют восстановлению растительного покрова, и обладают декоративной функцией.
Купить Геоматы Геофлакс
Преимущества использования геосинтетических материалов для укрепления откосов
Геосинтетические материалы (например, георешетка Геофлакс для склона) совместно способствуют укреплению ослабленных участков, выполняют дренажную и фильтрующую функцию, а также способствуют улучшению эстетики укрепления земляных откосов. Нам хорошо известно, что для обеспечения надежности откосов необходимо руководствоваться всеми запросами отрасли, существующими стандартами, требованиями заказчиков.
С материалами GeoSM строительство откосов существенно ускоряется, а срок их эксплуатации возрастает. Применение геосинтетики GeoSM рекомендовано профессионалами.
Подписаться на рассылку Полезной информации можно через форму ниже:
Ваше имя (обязательно)
Ваш e-mail (обязательно)
Сфера деятельности
Методы стабилизации откосов: классификация и строительство
🕑 Время чтения: 1 минута
Проекты гражданского и горного строительства обычно включают тяжелые работы по сносу и земляным работам, которые приводят к образованию откосов из выкопанных пород. Очень важно поддерживать устойчивость этих откосов до конца расчетного срока службы для успешной реализации проекта. Следовательно, выбор площадки должен быть таким, чтобы ориентация плоскостей стыков/пластов была благоприятной для стабильной выемки.
Хорошо осмотренный и тщательно изученный участок может снизить стоимость стабилизации. Кроме того, место для раскопок следует выбирать таким образом, чтобы геологическая формация плоскостей напластования отклонялась от плоскости выемки.
Откосы, вырытые для проекта автомагистралиСуществует множество сценариев, когда выбор участка не может быть сделан только на основе геологических формаций из-за определенных технических требований. В этих случаях следует использовать методы стабилизации откосов для повышения устойчивости откосов.
Содержание:
- 1. Методы стабилизации наклона и классификация
- 1.1 Геометрические методы
- 1.2 Гидрологические методы
- 1.3 Химические и механические методы
- 2. 3.
- 3. Стратегии стабилизации для уменьшения разрушения склона
- Часто задаваемые вопросы
1. Методы стабилизации склона и классификация
Наиболее часто используемые методы стабилизации откосов подразделяются на следующие категории:
1. Геометрические методы: Применение геометрических методов приводит к изменению геометрии откоса.
2. Гидрологические методы: Принятие гидрологических методов снижает содержание воды в почве/горных породах за счет уменьшения уровня грунтовых вод.
3. Химические и механические методы: Методы химической и механической стабилизации увеличивают прочность на сдвиг критической плоскости грунта/горной массы внешними средствами. Кроме того, прочность откоса на сдвиг также может быть увеличена за счет минимизации внешних сил, вызывающих разрушение откоса.
1.1 Геометрические методы
Стабилизация склона с использованием геометрических методов может быть достигнута путем:
- Выравнивания склона
- Устранения части грунта/скальной породы плоскости
- Строительство напорных берм на подошве склона и, таким образом, обеспечение дополнительной защиты от опрокидывания
- Замена соскользнувшего материала самодренирующими материалами и, следовательно, снижение давления поровой воды
- Путем повторного уплотнения осыпи для обеспечения большей устойчивости к нагрузкам
1.
2 Гидрологические методыСтабилизация откосов с помощью гидрологических методов может быть достигнута путем:
- Установка поверхностных и подземных дренажных труб и, следовательно, снижение порового давления воды Использование перевернутых фильтров
- Использование термических методов, таких как замораживание и нагревание грунта
1.3 Химические и механические методы
Стабилизация откосов с использованием химических и механических методов может быть достигнута путем:
- Использованием цементного раствора для повышения сопротивления сдвигу откоса
- Сооружением сдерживающих конструкций, таких как бетонные гравитационные или консольные стены
- Строительство габионных конструкций, стенок детских кроваток, и насыпных свай для обеспечения сопротивления опрокидыванию
- Строительство известняковых и цементных колонн
- Установка грунтовых анкеров, анкерных болтов, корневых свай и т. д. для обеспечения эффективного натяжения каменных блоков
- Путем посадки кустарников и трав для уменьшения эрозии почвы
2.
Строительные методы стабилизации откосовМетоды стабилизации откосов подразделяются на три группы:
i) Усиливающая опора: Включает анкерные болты, дюбели, крепёжные стены
ii) Удаление неустойчивой породы: включает такие методы, как изменение уклона, резка и т. д.
iii) Защита: включает строительство канав, сетки, заграждений, предупредительных ограждений, каменных навесов , туннели и т. д.
2.1 Укрепляющая опора скальной породы
Укрепляющая опора скальной породы включает в себя применение внешних элементов для укрепления породы во избежание разрушения.
2.1.1 Анкеры и анкеры
Наиболее полезными опорами являются анкеры и анкеры, поскольку они защищают блоки породы от соскальзывания с плоскостей разрыва.
Механизм установки анкерных болтов и анкеров определяет их эффективную сжимающую способность. Самый эффективный способ установки анкерных болтов – это их фиксация перпендикулярно стыкам, чтобы неровности стыков были легко захвачены.
В случае трещиноватого каменного склона анкеры и анкеры используются в сочетании с бетонными стенами для закрытия участков трещиноватой породы.
Анкерные болты, установленные для повышения устойчивости откоса2.1.2 Стальные стержни
Стальные стержни, также известные как дюбели, устанавливаются и заливаются цементным раствором в скальный массив в качестве армирования.
Различие между анкерными болтами и стальными стержнями заключается в способах их установки, поскольку анкерные болты подвергаются нагрузке во время установки, а стальные стержни – нет.
2.1.3 Торкретбетон
Мелкие заполнители и строительный раствор являются основными составляющими торкретбетона. Как правило, торкретбетон наносится пневматическим способом и укладывается слоем от 50 до 100 мм.
Нанесение слоя набрызг-бетона на поверхность скалы может защитить зоны или слои сильнотрещиноватой породы. Кроме того, торкрет-бетон также предотвращает падение небольших блоков породы. Таким образом, процесс прогрессирующего разрушения с образованием больших нестабильных выступов на забое уменьшается. Хотя его основной функцией является защита поверхности, торкрет-бетон также обеспечивает некоторую поддержку от скольжения всего склона.
Набрызг-бетон повышает прочность откосов на растяжение и сдвиг, тем самым снижая вероятность обрушения откосов.
Набрызг-бетон для стабилизации откосов2.1.4 Заливка раствором
Заливка – это метод введения жидкого раствора в горную массу для замены воздуха или воды, присутствующих в ее трещинах и трещинах. Затирка состоит из смеси цемента и воды. Однако вместо цемента можно использовать песок, глину, каменную муку, летучую золу и другие подобные материалы. В результате снижается стоимость стабилизационных работ, особенно там, где щели и трещины имеют большой объем.
Если в поверхности склона имеется полость, можно построить бетонный контрфорс, чтобы избежать камнепадов и поддержать выступ.
3.
Стратегии стабилизации для уменьшения обрушения откосовЦелью стабилизации откосов является снижение риска обрушения откосов для повышения общественной безопасности. Некоторые стандартные методы стабилизации, используемые на практике для повышения общественной безопасности, перечислены ниже:
- Выравнивание откоса вскрышных пород
- Резка блоков неустойчивой породы
- Очистка сыпучих материалов/блоков
- Установка дренажных труб и дренажных отверстий
- Использование дюбелей
- Установка анкерных болтов для предотвращения движения вдоль разрывных швов каменные стены с водосточными желобами
- Устройство камнеулавливающих канав у подножия склонов
- Установка камнеулавливающих ограждений/стен вдоль склона, чтобы сделать прилегающие территории безопасными для общественного пользования
- Предоставление подвесных цепей или паутины для замедления опрокидывания блоков
- Предоставление свободно висящей сетчатой сетки для направления свободных кусков породы, чтобы они падали только вблизи подошвы склона
- Строительство берм/скамеек для сбора камнепадов
- Предоставление сетки, закрепленной болтами и торкретированные для защиты рыхлых образований
- Строительство барьеров от камнепадов (габионы и бетонные блоки, барьеры из армированного грунта и т. д.) у подошвы откосов
- Строительство и сооружение каменных навесов и тоннелей
- Предупреждающие сигналы в местах камнепада
Часто задаваемые вопросы
Какие существуют активные и пассивные методы стабилизации откосов?
Методы стабилизации, такие как анкерные болты и анкеры, позволяют избежать отрыва каменных блоков от их исходного положения. По этой причине они признаны активными процедурами.
Стены, рвы, заграждения, скальные навесы и туннели являются пассивными методами, так как они не мешают процессу отрыва горных пород.
Какие условия необходимы для выбора метода стабилизации?
Условия для выбора метода стабилизации:
1. Геотехнические требования (геология, свойства породы/почвы, грунтовые воды и анализ устойчивости)
2. Требования к строительству (типы строительного оборудования, доступ к строительной площадке, строительство расходы и т. д.)
3. Экологические требования (удаление мусора, эстетика и т. д.)
Выбор зависит от требуемого уровня стабилизации, расчетного срока службы и сопутствующих затрат. Предварительные затраты повлияют и на выбор метода стабилизации, что обеспечит его эффективность на более длительный срок.
