Технология усиленного укрепления склонов габионами с нестабильным грунтом
Главная
Технология усиленного укрепления склонов габионами с нестабильным грунтом
Внимание:
– Данная информация предоставляется в качестве ознакомления с системой габионов, а также для оказания информационной помощи подрядчикам/исполнителям;
– Примеры приведенные далее, предлагаются только в качестве информации и не должны восприниматься как окончательное решение или готовый проект по строительству габионных конструкций. Каждое техническое решение должно быть проанализировано на основе отчёта геотехнических изысканий профессиональным инженером до начала строительства любой конструкции из габионов.
Примечание:
Дорнит/Геотекстиль (фильтрационный высокопрочный материал из синтетических волокон) всегда должен укладываться под габионные конструкции, для предотвращения потери почвы во время дренажа или гидравлического удара.
- Параметры склона: 45o, 64o, или любой другой угол склона с нестабильным грунтом (максимальный возможный угол склона для укрепления габионами усиленного армопонелью типа террамеш составляет 90 градусов.).
– Угол в (градусах): 0 – 90o.
– Угол в (%): ∞
– Угол в (х/12): ∞ - Ширина склона: до 9м.
- Допустимые размеры габионов: Высота 50 см. и 100 см.
- Техническое решение: Установка устойчивой монолитной системы габионов с армопанелью для укрепления склона с нестабильным грунтом и защитой оползневых склонов
Вариант 1 проблемные, сложные грунты
Угол склона: 45o.
Ширина склона: нет ограничений.

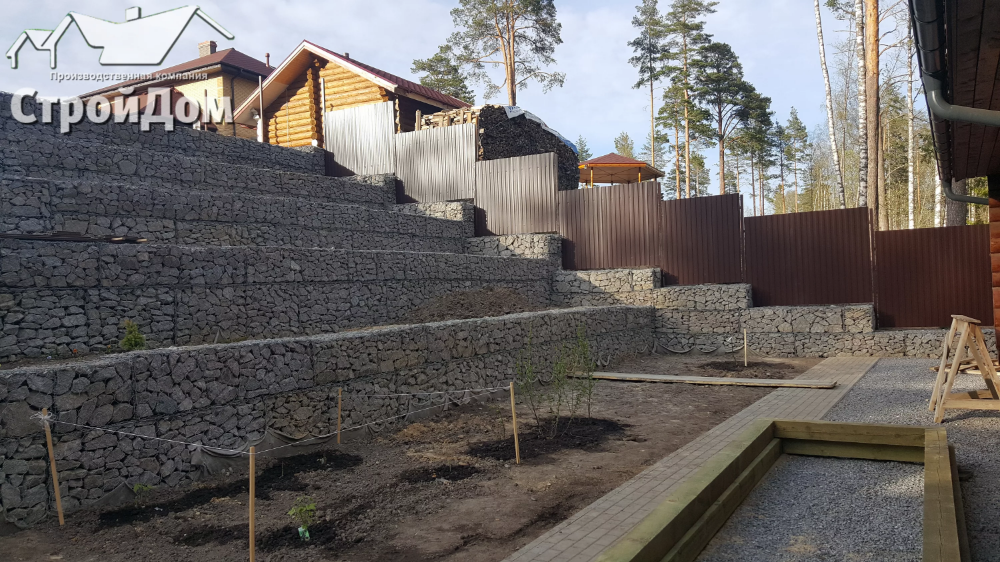

Ступенчатая монолитная конструкция монтируется из коробчатых габионов с армопанелью типа террамеш.
Упор для конструкции из коробчатого габиона системы террамеш, собирается в виде «каблука», из коробчатых габионов с шириной не менее 1м. и высотой 1м.
Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.
Между монолитной системой габионов и склоном, необходимо сделать обратную засыпку дренажного грунта с уплотнением на всю длину армопанели из сетки двойного кручения.
Размеры габиона: Высота габиона 50 см., ширина 1 м.
Вариант 2 проблемные, сложные грунты
Угол склона: 64o.
Ширина склона: нет ограничений.
Ступенчатая монолитная конструкция монтируется из коробчатых габионов с армопанелью типа террамеш. Горизонтальное смещение не более 1/2 от ширины габиона.
и высотой 1м. Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.
Между монолитной системой габионов и склоном, необходимо сделать обратную засыпку дренажного грунта с уплотнением на всю длину армопанели из сетки двойного кручения.
Размеры габиона: Высота габиона 50-100 см., ширина 1 м.
Ответим на ваши вопросы по телефону, WhatsApp или Telegram
С помощью нашего бесплатного он-лайн калькулятора габионных конструкций и пергонов, Вы автоматически можете рассчитать стоимость различных пергоных изделий из сварной сетки и габионов из сетки двойного кручения.
Комбинируйте разные виды пергонов и габионов.
*Для нестандартных размеров воспользуйтесь формой – Изготовление пергонов и габионов по вашим размерам
Как укрепить насыпи и склоны габионами и георешеткой
В этой статье мы расскажем вам, как укрепить крутые склоны и насыпи с помощью современных геоматериалов — георешётки и габионов.
Развитие полимерных технологий способствовало созданию новой категории строительных материалов — геосинтетиков. Геоматериалы обладают уникальными рабочими свойствами, благодаря которым, успешно применяются в строительных, ремонтных, гидротехнических и фильтрующих технологиях. Одно из главных достоинств геоматериалов — экологическая безопасность. Структура полимеров практически не взаимодействует с окружающей средой, и в процессе эксплуатации не выделяет токсических соединений. Кроме высокой прочности и атмосферостойкости, геоматериалы характеризуются продолжительным, свыше 50 лет эксплуатационным ресурсом.
В сферу применения геосинтетиков входит укрепление и спрямление берегов природных водоемов, обустройство ландшафта, дорожное строительство, укрепление крутых откосов, склонов и насыпей георешеткой, а горных склонов — кольчужной сеткой. В данной информации, речь пойдет об основных способах защиты склонов от водной и ветровой эрозии. Для этой цели разработаны способы, предусматривающие применение габионов и георешеточных модулей.
На сегодняшний день, это оптимальные по качеству и экономичности, материалы, позволяющие успешно решить сложные технологические задачи.

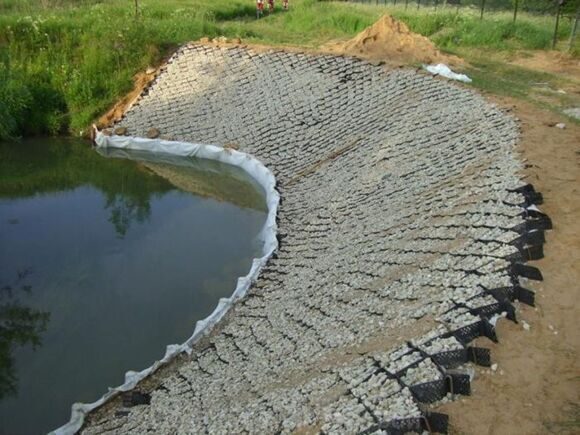

Как правильно использовать георешетку для укрепления?
В случае невозможности укрепления габионами, проблема успешно решается модульной георешеткой. Применение этих объемно- ячеистых элементов, получило признание в мировой практике. Разные виды решеток изготавливаются из прочных, атмосферостойких полимерных лент, скрепленных механическим или термическим способом.
Принцип работы решеточных покрытий заключается в заполнении объема щебнем или грунтом, вес наполнителя и жесткая конструкция модулей, препятствуют смещению верхних слоев грунта и увеличивают его несущую способность. Технология, так же, актуальна для неоднородных и особо рыхлых грунтов.
Стенки модулей перфорируются, что способствует эффективному дренированию грунта и ускоренному развитию корневых систем высеянных многолетних трав.
Модули монтируются без использования дорогостоящей специальной техники и оборудования, что положительно сказывается на стоимости строительства.
Применение георешетки включает в себя обустройство подпорных стенных конструкций, независимо от их высоты и угла заложения. Перед укладкой модулей, выполняется определенный объем подготовительных работ, поверхность грунта очищается от посторонних включений, разравнивается и планируется. Основанием под решетку служит геотекстиль, функционирующий в качестве дренирующего слоя. При благоприятных геотехнических параметрах почвы, применение геотекстильной подложки несет рекомендательный характер.
Соединение отдельных модулей между собой и их крепление к грунту осуществляется специально предназначенными для этого металлическими или пластиковыми анкерами, заглубляемыми в грунт на 300 и более мм.
При дальнейшем монтаже покрытия можно использовать специализированную технику, с возможностью ее перемещения по поверхности готовой георешеточной конструкции.

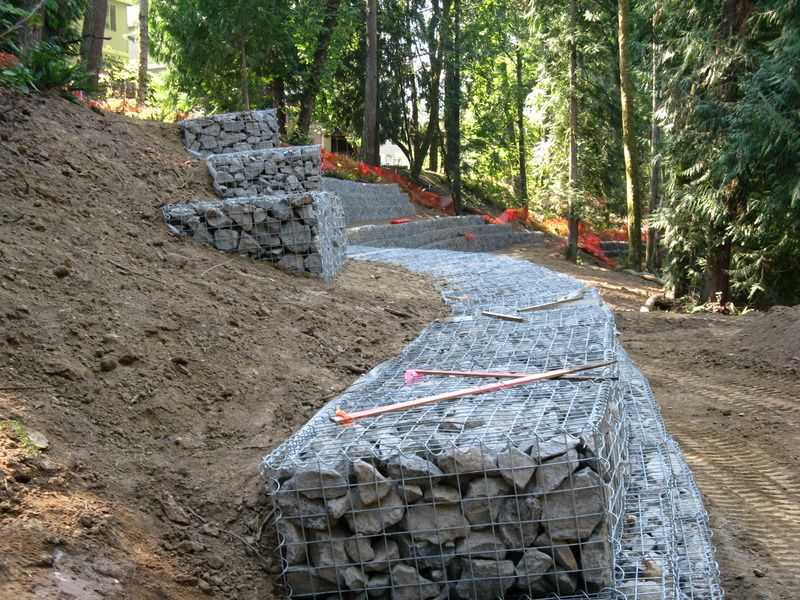

Как применить габионы на практике?
В дорожном строительстве определился устойчивый спрос на габионные технологии и материалы. Упрочнение крутых откосов и склонов габионами позволяет возвести надежный барьер между грунтовым основанием и погодными факторами, способствующими его разрушению.
Конструкция габионов делает их нечувствительными к усадочным явлениям, сооружения практически не деформируются при интенсивной водной и ветровой эрозии. Долговечность габионов не ограничена, на протяжении определенного времени, сооружения естественным путем заполняются грунтом, дернуются и превращаются в природный элемент ландшафта.

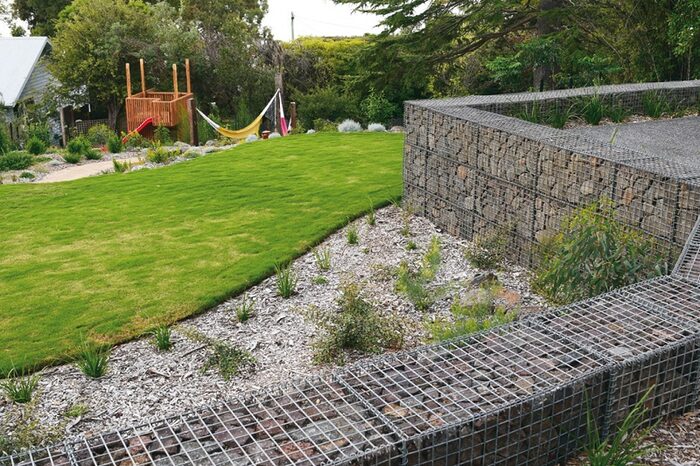

В частном строительстве, габионные конструкции и ограждения целесообразно использовать для благоустройства земельных участков со сложным рельефом, укрепления и спрямления берегов природных водоемов.

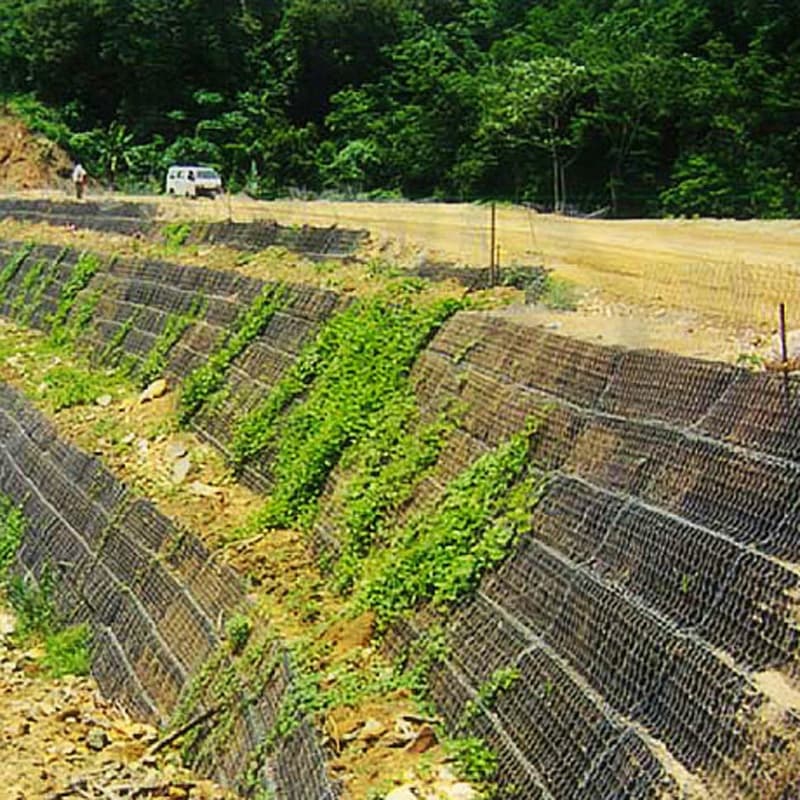

В горной местности, коробчатые габионы и георешетки могут эффективно противодействовать спонтанным камнепадам и сходу небольших снежных лавин, улучшая, таким образом, безопасность перемещения автотранспорта по горным дорогам.
Укрепление горных склонов производится по специальной технологии, с применением дополнительных покрытий из специальной сетки.
Мы показали вам технологию укрепления склонов и насыпей современными геосинтетическими материалами, приобрести которые вы всегда можете на нашем сайте по низким ценам.
Защита откосов с усилением габионного шлюза
Следующие примеры предлагаются только в качестве информации, и ваше конкретное применение должно быть проанализировано и проверено профессиональным инженером до строительства любой габионной конструкции.
Примечание. Фильтрующая ткань из геотекстиля всегда должна размещаться под защитой откосов габиона или матраса, чтобы предотвратить потерю почвы во время дренажа или гидравлического удара.
Применение для защиты откосов
Габионы можно использовать для защиты откосов по-разному. Некоторые из этих приложений включают в себя:
- Удерживающие конструкции – Габионы удерживают воду во время сильных дождей и снегопадов.
- Отстойники – Габионы используются в прудах для предотвращения эрозии и повреждения окружающей территории.
- Плотины – Габионы используются в качестве плотин для хранения стоков.
- Борьба с эрозией – Габионы используются для борьбы с эрозией.
Как возникают оползни?
Наиболее распространенной причиной оползней является чрезмерное количество дождевой воды. Дождевая вода имеет тенденцию собираться на склонах, особенно на тех, которые подверглись эрозии из-за их крутизны. По мере того, как собирается все больше и больше дождевой воды, скорость движения почвы увеличивается. Когда на землю оказывается достаточное усилие, она разламывается или соскальзывает вниз по склону. Этот процесс может происходить несколько раз, прежде чем весь склон рухнет под собственным весом.
Для чего используются габионы?
Габионы используются для стабилизации откосов и борьбы с эрозией. Их строят, заполняя клетки камнями. Камни действуют как барьер и препятствуют перемещению почвы вверх и вниз по склону.
Когда следует использовать габионы?
При строительстве нового склона вместо других подпорных стенок и ограждений можно использовать габионы для стабилизации территории. Вы также можете использовать их для стабилизации поверхности почвы для защиты от большого количества осадков. Если на вашем склоне уже растет много растительности, вы можете использовать их для защиты области от эрозии или оползания, а также в качестве рассеивателей скорости.
Как подпорные стены из габионов предотвращают оползни
Помимо защиты склонов, габионы используются для предотвращения оползней. В районах, где есть риск возникновения оползней, на грунт укладывают габионы для создания защитной дамбы. Плотины замедляют и направляют поток воды, тем самым предотвращая оползни. Почва не становится чрезмерно насыщенной и, следовательно, не может оторваться, контролируя поток воды. Габионы также обеспечивают устойчивость территории вокруг них. Они удерживают землю на месте, позволяя воде свободно течь, удерживая почву на своем месте.
Преимущества габиона или матраца Рено Защита склона
Стабилизация эрозионных участков
Габионы предотвращают эрозию почвы и ее сползание в реку.
Предотвращение затопления
Паводковые воды не проникают далеко в габионы и могут сдерживать и стабилизировать склоны и стены для предотвращения затопления.
Борьба с эрозией
Борьба с эрозией достигается путем размещения габионных конструкций на поверхности склонов и каналов для снижения скорости воды и удержания частиц почвы.
Экономическая эффективность
Стоимость установки габионов может быть намного ниже, чем стоимость других методов, таких как земляные насыпи или подпорные стены. Габионы также можно построить быстро, тогда как другие методы могут потребовать недели или месяцы.
Защита откосов – функции, преимущества и конструкция

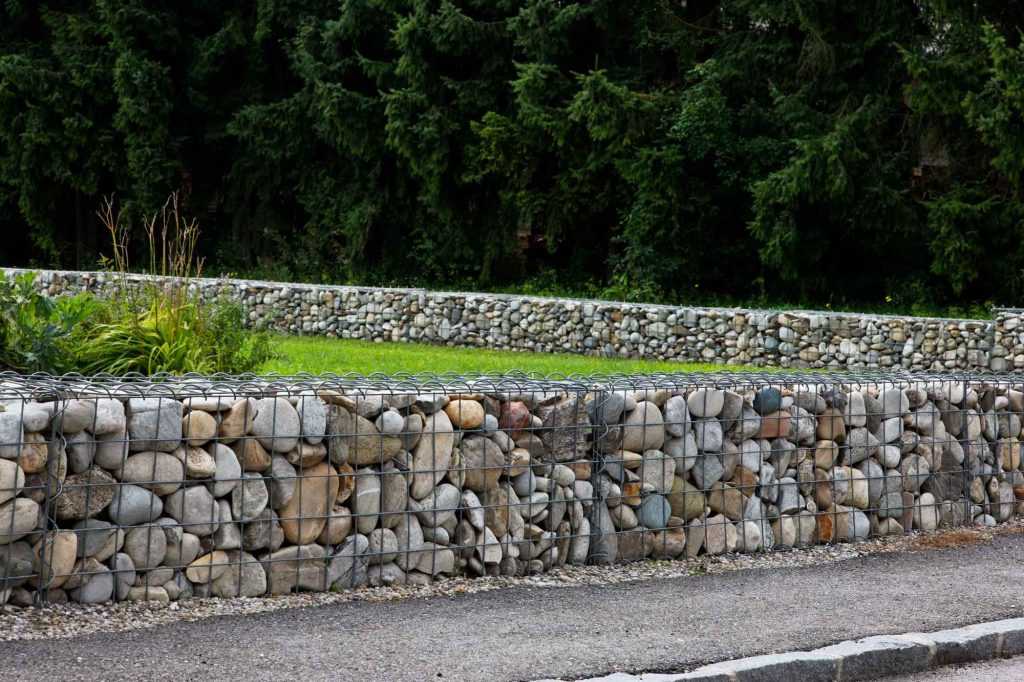

Стены из габионов в основном предназначены для стабилизации грунта за стеной, но они также могут быть выполнены в качестве защитной стены.
Стена строится из габионных корзин, скрученных в один или несколько рядов в зависимости от высоты стены. Корзины имеют форму клетки и закрыты со всех сторон. Они касаются оцинкованных шестиугольных сеток и щебня, которые находятся в корзинах. Подпорные конструкции согласовываются путем укладки габионных корзин по идеальному графику и отображения альтернативного решения для бетонных конструкций в области стабилизации грунта.
Габион может защитить от воды и создать прочную жизнь для растительности. Габион можно использовать для защиты откосов. Габион можно разделить на подпорную стенку, защиту откосов, защиту дна, защиту пальцев ног и подземное каменное покрытие. Габион достаточно стабилен, чтобы противостоять натяжению. Это может предотвратить эрозию почвы и сохранить питание для развивающихся растений.
Функции защиты откосов
Существуют различные способы использования габионов для защиты откосов. Некоторые из этих функций или приложений включают в себя:
Подпорные конструкции
Габионы задерживают воду во время сильных дождей и снегопадов.
Отстойники
Габионы используются в прудах для предотвращения эрозии и повреждения окружающей территории.
Плотины
Габионы используются в качестве плотин для хранения стоков.
Защита от эрозии
Габионы используются для защиты от эрозии.
Для чего используются габионы?
Габионы используются для стабилизации откосов, а также для борьбы с эрозией. Их строят, закрывая клетки камнями. Камни выполняют роль барьера и ограничивают движение почвы вверх и вниз по склону.
Когда следует использовать габионы?
При строительстве нового склона вы можете использовать габионы, чтобы стабилизировать участок, а не другие подпорные стены и барьеры. Вы можете также использовать их для стабилизации поверхности почвы, чтобы сохранить ее от большого количества осадков. Если на вашем склоне уже растет много растительности, вы можете использовать их для защиты области от эрозии или оползания, действуя как рассеиватели скорости.
Подпорные стены из габионов при умеренных оползнях
Помимо защиты склонов, габионы используются для сдерживания оползней. В регионах, где существует опасность возникновения оползней, габионы укладывают на грунт для создания защитной дамбы. Плотины сокращаются и идут по течению воды, защищая от оползней. Почва не затапливается и, следовательно, не может оторваться, контролируя поток воды. Габионы также обеспечивают устойчивость территории вокруг них. Они удерживают землю на месте, позволяя воде свободно течь, удерживая почву там, где они принадлежат.
Конструкция для усиления шлюза габионными стенками
Очистка откоса габиона
По проекту мы должны очистить деревья, а также сорняки. В случае, если площадь раскопок не соответствует отчету о геологоразведке, мы должны изменить проект строительства в соответствии с практической геологией.

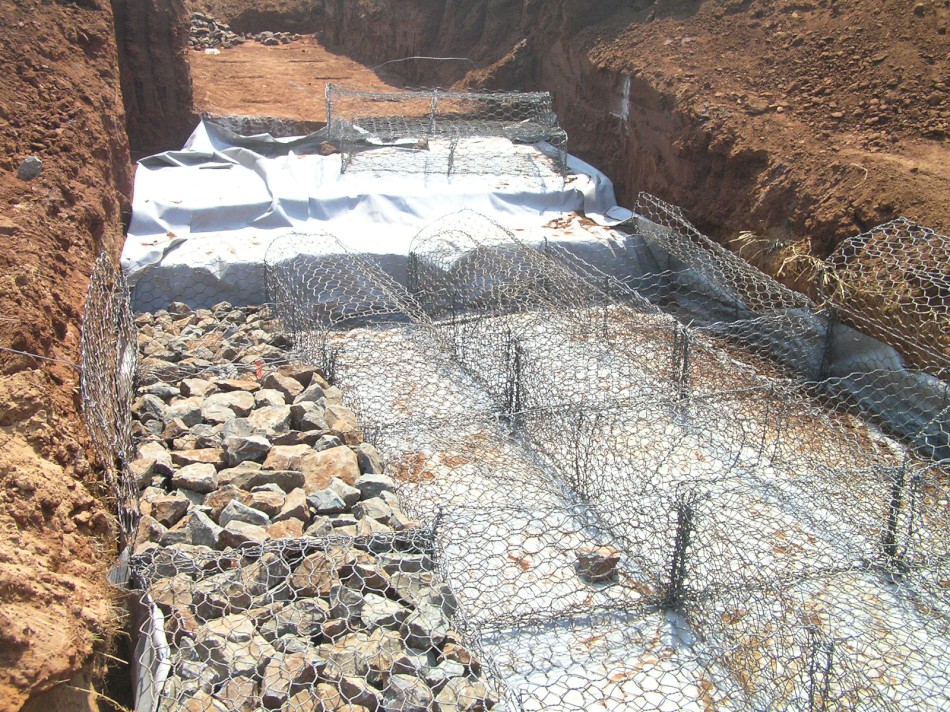

Установка габиона
Мы должны установить габион близко к земле и раскрыть блок габиона на твердом грунте.
Сложенная часть аккуратная. Следует избегать повреждения габиона и покрытия. Мы должны убедиться, что форма габиона соответствует проекту. Длина крепления составляет от 200 мм до 300 мм.
Наполнение габиона
Мы создаем высокий спрос на стандарт материала и качество, чтобы соответствовать идеальному дизайну габиона. Прежде всего, мы заполняем габион один за другим и должны заполнить зазор между камнями, когда мы закрываем габион. Диаметр камня должен быть в два раза больше отверстия сетки, а количество наполнителя должно быть более 1,7 т/м3.
h4>Крышка для габиона
Когда мы закончили с каменной засыпкой, поверхность должна быть ровной. Мы наполним габион и сделаем окантовку, когда убедимся, что край габиона ровный.
Габионная конструкция
Деталь важна и интервал не должен превышать 20 см. Наполнители должны соответствовать стандарту: ширина камня 90–150 мм, ширина 50% камня более 120 мм. Из-за плотного материала ширина маленького камня должна быть 30 мм.
Содержание песка менее 5%. Склон и стена габиона сделаны из камней. Мы должны убедиться, что наполнение является существенным и соответствует дизайну и структуре.
Песок заполняет щель
Далее, габион проверен и подтвержден, мы должны пересыпать песок до тех пор, пока песок не перестанет оседать.
Контроль качества габионной коробки
В соответствии с требованиями проектирования геотехнической ткани, мы должны ограничить размер отверстия сетки на склоне. Четыре группы и пропорции должны быть вертикальными. Мы должны совместить обложку и группу. И мы должны наращивать слева направо и засыпать обшивочный грунт в габион. Безусловно, он формирует габионную защиту откосов.
Преимущества/Преимущества габиона
Габион выдерживает ударную силу валунов. Габион может удерживать скорость потока воды на уровне 6 м/с. Сопротивление истиранию лучше, чем у кирпичной кладки и обычного бетона.
Конструкция габиона обладает хорошей гибкостью и высокой устойчивостью.
