Циклоны ЦН-24 с улиткой и без улитки

Циклоны ЦН-24 предназначены для очистки пылевоздушных потоков от крупных фракций твердых пылевых веществ, размером более 20 мкм. Применяются для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, деревообрабатывающей промышленности, при транспортировании сыпучих материалов, а также летучей золы.

Циклон ЦН-24: область применения

Циклоны ЦН-24 могут применяться только при пониженных требованиях к очистке, например, когда они используются в качестве предварительной ступени очистки. Рекомендуется применять данный тип циклонов ЦН-24 с другими пылеочистителями для приведения очищаемого потока в соответствие с экологическими нормами.

Пылеуловитель ЦН-24 отличается высокой производительностью. Основные отличия модификаций данного циклона заключаются в габаритах и производительности. Наклон входящего патрубка 24°.

Применяются данные циклоны для очистки пылевоздушной смеси от слипающейся пыли, волокнистых фракций, газов с возможностью конденсации влаги не эффективно.

Рекомендуемая скорость потока – 4,5 м/с, при температуре не более 400°С, при этом максимальное давление в циклоне должно быть не более 0,7 МПа. При данных показателях обеспечивается эффективность очистки до 98 % фракций размером 90 мкм, и до 90 % с размером до 25 мкм (плотность входного пылевого потока для данных показателей – 2,1 кг/м³). При увеличении диаметра циклона, эффективность очистки снижается.

1 – конус, 2 – цилиндр, 3 – выхлопная труба, 4 — винтовая крышка, 5 – входной патрубок, 6 – улитка, 7 – опорный фланец.

Основные типоразмеры циклона ЦН-24 и технические характеристики

Обозначение	Производительность м3/час при V=3,5	Размеры, мм
Обозначение	Производительность м3/час при V=3,5	D	H	a x b
Циклон ЦН-24-400	2 000	400	1704	444 х 80
Циклон ЦН-24-500	3 200	500	2130	555 х 100
Циклон ЦН-24-600	4 600	600	2556	666 х 120
Циклон ЦН-24-700	6 200	700	2982	777 х140
Циклон ЦН-24-800	8 100	800	3408	888 х 160
Циклон ЦН-24-900	10 300	900	3834	999 х 160
Циклон ЦН-24-1000	12 700	1000	4260	1110 х 200
Циклон ЦН-24-1200	18 300	1200	5112	1332 х 240
Циклон ЦН-24-1400	25 000	1400	5964	1554 х 280
Циклон ЦН-24-1600	32 600	1600	6816	1776 х 320
Циклон ЦН-24-1800	41 200	1800	7668	1998 х 360
Циклон ЦН-24-2000	50 900	2000	8520	2220 х 400
Циклон ЦН-24-2400	73 200	2400	10224	2664 х 480
Циклон ЦН-24-3000	114 400	3000	12780	3330 х 600

Циклоны ЦН-24 могут изготавливаться как в комплекте с улиткой, так и без улитки. Улитка применяется при установке вентилятора после циклона для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы.

Свердловский завод СЗТОИМ производит циклоны по типовым чертежам, а так же чертежам заказчика. Продукция имеет Декларацию соответствия Таможенного союза ТР ТС 010/2011. Актуальная цена циклонов уточняется по запросу в отделе продаж (см.Контакты), либо с помощью формы он-лайн заказа на сайте.

Доставка продукции осуществляется транспортными компаниями в регионы РФ и страны Таможенного союза (Казахстан, Белоруссия, Армения, Киргизия). Стоимость транспортных расходов рассчитывается и оплачивается дополнительно.

Вас также может заинтересовать следующая продукция:

Циклон ЦН-15 – ППК Свердловский

Циклон ЦН-15 конструкции НИИОГАЗа представляет собой разновидность пылеулавливающего оборудования универсального назначения.

Применение: очистка сухих газов от сухой пыли и зола, а также загрязнений выделяющихся при разнообразных производственных процессах, очистка аспирационного воздуха в металлургической, химической, нефтяной и других отраслях.

Циклон ЦН-15: описание и основные функции

Предназначены пылеуловители ЦН-15 для очистки воздуха и других сухих газов на предприятиях черной и цветной металлургии, различных сфер машиностроительной отрасли и отрасли производства строительных материалов, от пылей выделяемых при технологических процессах.

Обратите внимание! Запрещено применение циклона ЦН-15 в стандартном исполнении для очистки токсических и взрывоопасных сред, а также для пылей отличающихся повышенной слипаемостью.

При потребности Заказчика применять данный циклон для взрывоопасной пыли, он может изготавливаться во взрывобезопасном исполнении. Для обеспечения взрывобезопасности конструкции в корпусе циклона предусматривается установка взрывных клапанов, а также применяется минимальный объем бункера для исключения накопления большого количества взрывоопасной пыли.

Допустимая запыленность газа, г/м³:
для слабослипающихся пылей	не более 1000
для среднеслипающихся пылей	250
Температура очищаемого газа, ^оС	не более 400
Максимальное давление (разрежение), кгс/м² (кПа)	500 (5)
Коэффициент гидравлического сопротивления:
для одиночных циклонов	147
для групповых циклонов:
с камерой очищенного воздуха в виде улитки	175
с камерой очищенного воздуха в виде сборником	182
Оптимальная скорость, м/с:
в обычных условиях Vц(Vвх)	3,5 (16,0)
при работе с абразивной пылью Vц(Vвх)	2,5 (11,4)

Конструкция и принцип работы

Сухой пылеуловитель ЦН-15 конструкции НИИОГАЗа состоит их следующих основных элементов: 1 — конус, 2 – цилиндр, 3 – винтообразная крышка, 4 – улитка, 5 – входной патрубок, 6 – выходной патрубок (выхлопная труба).

Все указанные элементы отображены на чертеже общего вида.

Принцип действия циклона основан на действии центробежной силы. Такой принцип очистки воздуха и газов называют инерционный (гравитационный). Загрязненный воздух или газ поступает через входной патрубок. В корпусе циклона воздух вращается образуя поток, направленный вниз. В конической части циклона под действием центробежной силы пыль отделяется от потока и оседает на стенках, постепенно попадая в бункер. Бункером аккумулирется вся отделенная от газа и собранная пыль. Очищенный поток воздуха направляется снизу вверх и выводится из корпуса через соосную выхлопную трубу (выходной патрубок).

Модельный ряд циклонов ЦН-15: технические характеристики и габаритные размеры

Чтобы ориентироваться в модельном ряду циклонов типа ЦН-15 рассмотрим пример условного обозначения данного оборудования: Циклон ЦН-15П-500х2УП, где ЦН – циклон конструкции НИИОгаза; 15 – угол наклона входного патрубка относительно горизонтали; П, Л – правое / левое исполнение; 500 – внутренний диаметр цилиндрической части циклона, мм; 2 – количество циклонов в группе; У – с улиткой; С – со сборником; П – пирамидальная форма бункера.

В случае исполнения правое или левое, понимается направление вращения газа в корпусе пылеуловителя.

Циклон ЦН-15 в одиночном исполнении с улиткой / без улитки: технические характеристики

Обозначение	Производительность по воздуху м³/ч	Диаметр, мм	Высота, мм	Масса, кг
ЦН-15-300	828-954	300	1368	40
ЦН-15-400	1450-1691	400	1824	72
ЦН-15-450	1835-2141	450	2052	91
ЦН-15-500	2270-2645	500	2280	112
ЦН-15-550	2740-3200	550	2508	136
ЦН-15-600	3262-3810	600	2736	162
ЦН-15-650	3825-4460	650	2964	190
ЦН-15-700	4400-5180	700	3192	220
ЦН-15-750	5100-5950	750	3420	253
ЦН-15-800	5800-6740	800	3648	288
ЦН-15-900	5700-9200	900	4104	364
ЦН-15-1000	7100-11300	1000	4560	450
ЦН-15-1200	10200-16200	1200	5472	647
ЦН-15-1400	13900-22200	1400	6384	881

Циклон ЦН-15х1УП с улиткой и пирамидальным бункером: технические характеристики

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
ЦН-15-300х1УП	828-954	692	692	2493	170
ЦН-15-400х1УП	1450-1691	692	692	3000	260
ЦН-15-450х1УП	1835-2141	790	790	3333	315
ЦН-15-500х1УП	2270-2645	790	790	3665	370
ЦН-15-550х1УП	2740-3200	930	930	4024	435
ЦН-15-600х1УП	3262-3810	930	930	4382	500
ЦН-15-650х1УП	3825-4460	1032	1032	4735	575
ЦН-15-700х1УП	4400-5180	1032	1032	5088	650
ЦН-15-750х1УП	5100-5950	1115	1115	5396	725
ЦН-15-800х1УП	5800-6740	1115	1115	5704	800
ЦН-15-900х1УП	5700-9200	1230	1230	6310	980
ЦН-15-1000х1УП	7100-11300	1330	1330	6926	1170
ЦН-15-1200х1УП	10200-16200	1530	1530	8248	1600
ЦН-15-1400х1УП	13900-22200	1720	1720	9470	2130

Групповой циклон ЦН-15х2УП с улиткой и пирамидальным бункером: габаритные размеры

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
ЦН-15-300х2УП	1656-1908	795	638	2643	270
ЦН-15-400х2УП	2900-3382	890	724	3350	440
ЦН-15-500х2УП	4540-5290	1225	880	4066	660
ЦН-15-550х2УП	5480-6400	1280	935	4374	765
ЦН-15-600х2УП	6528-7620	1336	988	4682	870
ЦН-15-650х2УП	7650-8920	1446	1004	5085	995
ЦН-15-700х2УП	8800-10360	1555	1020	5488	1120
ЦН-15-750х2УП	10200-11900	1653	1069	5846	1280
ЦН-15-800х2УП	11600-13500	1750	1118	6204	1440
ЦН-15-900х2УП	10200-11900	1920	1180	6910	1780

Групповой циклон ЦН-15х2СП с воздухосборником и пирамидальным бункером: технические характеристики

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
ЦН-15-300х2СП	1656-1908	795	638	2940	290
ЦН-15-400х2СП	2900-3382	890	724	3580	450
ЦН-15-500х2СП	4540-5290	1225	880	4320	650
ЦН-15-550х2СП	5480-6400	1280	935	4550	745
ЦН-15-600х2СП	6528-7620	1336	988	4780	840
ЦН-15-650х2СП	7650-8920	1446	1004	5150	955
ЦН-15-700х2СП	8800-10360	1555	1020	5520	1070
ЦН-15-750х2СП	10200-11900	1653	1069	5845	1225
ЦН-15-800х2СП	11600-13500	1750	1118	6170	1380
ЦН-15-900х2СП	10200-11900	1920	1180	6860	1700

Циклон групповой ЦН-15х2 (группа из двух циклонов) со сборником воздуха и пирамидальным бункером: габаритные размеры

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
ЦН-15-300х2СП	1656-1908	795	638	2940	290
ЦН-15-400х2СП	2900-3382	890	724	3580	450
ЦН-15-500х2СП	4540-5290	1225	880	4320	650
ЦН-15-550х2СП	5480-6400	1280	935	4550	745
ЦН-15-600х2СП	6528-7620	1336	988	4780	840
ЦН-15-650х2СП	7650-8920	1446	1004	5150	955
ЦН-15-700х2СП	8800-10360	1555	1020	5520	1070
ЦН-15-750х2СП	10200-11900	1653	1069	5845	1225
ЦН-15-800х2СП	11600-13500	1750	1118	6170	1380
ЦН-15-900х2СП	10200-11900	1920	1180	6860	1700

Циклон групповой ЦН-15х3УП (группа из 3-х циклонов) с улиткой и пирамидальным бункером: технические характеристики

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
Циклон ЦН-15-650х3УП	11475-13380	2605	1550	5887	2092
Циклон ЦН-15-700х3УП	13200-15540	2772	1643	6315	2313
Циклон ЦН-15-750х3УП	15300-17850	2955	1750	6873	2672
Циклон ЦН-15-800х3УП	17400-20280	3124	2640	7221	2879

Групповой циклон ЦН-15х3СП (группа из 3-х циклонов) с воздухосборников и пирамидальным бункером: габаритные размеры

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
Циклон ЦН-15-650х3СП	11475-13380	2605	1550	6800	2319
Циклон ЦН-15-700х3СП	13200-15540	2772	1643	7255	2457
Циклон ЦН-15-750х3СП	15300-17850	2955	1750	7820	2786
Циклон ЦН-15-800х3СП	17400-20280	3124	2640	8205	3116

Групповой циклон ЦН-15х4УП (группа из 4-х циклонов) с улиткой и пирамидальным бункером: технические характеристики

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
ЦН-15-400х4УП	5800-6764	1006	1170	3450	820
ЦН-15-450х4УП	7340-8564	1053	1250	3808	1005
ЦН-15-500х4УП	9080-10580	1100	1330	4166	1190
ЦН-15-550х4УП	10960-12800	1218	1468	4524	1420
ЦН-15-600х4УП	13048-15240	1335	1605	4882	1650
ЦН-15-650х4УП	15300-17840	1413	1730	5235	1905
ЦН-15-700х4УП	17600-20720	1490	1855	5588	2160
ЦН-15-750х4УП	20400-23800	1598	1963	5946	2480
ЦН-15-800х4УП	23200-27040	1705	2070	6304	2800
ЦН-15-900х4УП	22860-36580	1904	2324	7010	3510

Групповой циклон ЦН-15х4СП (группа из 4-х циклонов) со сборником воздуха и пирамидальным бункером: технические характеристики

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
ЦН-15-400х4СП	5800-6764	1006	1170	3700	810
ЦН-15-450х4СП	7340-8564	1053	1250	4025	965
ЦН-15-500х4СП	9080-10580	1100	1330	4350	1120
ЦН-15-550х4СП	10960-12800	1218	1468	4675	1335
ЦН-15-600х4СП	13048-15240	1335	1605	5000	1550
ЦН-15-650х4СП	15300-17840	1413	1730	5370	1790
ЦН-15-700х4СП	17600-20720	1490	1855	5740	2030
ЦН-15-750х4СП	20400-23800	1598	1963	6065	2330
ЦН-15-800х4СП	23200-27040	1705	2070	6390	2630
ЦН-15-900х4СП	22860-36580	1904	2324	7130	3330

Групповой циклон ЦН-15х6УП (группа из 6-ти циклонов) с улиткой и пирамидальным бункером: технические характеристики

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
ЦН-15-500х6УП	13620-15870	1765	1765	4216	1920
ЦН-15-550х6УП	16440-19200	1920	1920	4624	2280
ЦН-15-600х6УП	19572-22860	2075	2075	5032	2640
ЦН-15-650х6УП	22950-26760	2213	2213	5360	3155
ЦН-15-700х6УП	26400-31080	2350	2350	5688	3670
ЦН-15-750х6УП	30600-35700	2453	2453	6096	4090
ЦН-15-800х6УП	34800-40560	2555	2555	6504	4510
ЦН-15-900х6УП	34290-54860	2860	2860	7360	5660

Циклон ЦН-15х6СП (группа из 6 циклонов) с воздухосборником и бункером: габаритные размеры

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
Циклон ЦН-15-500х6СП	13620-15870	1765	1765	4550	1820
Циклон ЦН-15-550х6СП	16440-19200	1920	1920	4950	2170
Циклон ЦН-15-600х6СП	19572-22860	2075	2075	5350	2520
Циклон ЦН-15-650х6СП	22950-26760	2213	2213	5695	2920
Циклон ЦН-15-700х6СП	26400-31080	2350	2350	6040	3320
Циклон ЦН-15-750х6СП	30600-35700	2453	2453	6440	3795
Циклон ЦН-15-800х6СП	34800-40560	2555	2555	6840	4270
Циклон ЦН-15-900х6СП	34290-54860	2860	2860	7760	5430

Групповой циклон ЦН-15х8УП с улиткой и пирамидальным бункером: технические характеристики

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
Циклон ЦН-15-500х8УП	18160-21160	2300	2024	4366	3032
Циклон ЦН-15-750х8УП	40800-47600	3322	2958	6850	6568
Циклон ЦН-15-800х8УП	46400-54080	3468	3092	7204	7376

Циклон ЦН-15х8СП (группа из 8-ми циклонов) с воздухосборником и пирамидальным бункером: габаритные размеры

Обозначение	Производительность по воздуху м³/ч	L, мм	B, мм	Н, мм	Масса, кг
Циклон ЦН-15-500х8СП	18160-21160	2300	2024	4900	3167
Циклон ЦН-15-750х8СП	40800-47600	3322	2958	7545	7052
Циклон ЦН-15-800х8СП	46400-54080	3468	3092	7920	7796

Все циклоны изготавливаются в соответствии с конструкторской документацией, типовыми чертежами и техническими условиями завода-производителя. Возможно изготовление пылеуловителей и циклонов для очистки воздуха по размерам и чертежам Заказчика. Стоимость такой продукции рассчитывается после изучения предоставленных чертежей и размеров.

Качество пылеулавливающего оборудования подтверждается декларацией соответствия ТР ТС 010/2011 «О безопасности машин и оборудования». С документами о качестве продукции Вы можете ознакомиться на странице ДОКУМЕНТАЦИЯ.

Заказать расчет цены и купить циклон ЦН-15 в одиночном или групповом исполнении, Вы можете направив заявку в отдел продаж по координатам на странице КОНТАКТЫ. Предлагаем также для заказа продукции воспользоваться формой ОТПРАВИТЬ ЗАЯВКУ на сайте.

Циклоны ЦН-15 – Чертежи, 3D Модели, Проекты, Вентиляция и кондиционирование

Циклоны ЦН-15\ЦН-15-1000-1УП\Опора.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01. 00.000 Циклон\ЦН-15-1000-01.00.000 Спецификация.spw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.000 Спецификация.spw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.000 Циклон.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.000 Циклон.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.001 Труба.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.001 Труба.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01. 00.000 Циклон\ЦН-15-1000-01.00.002 Перо корпуса.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.002 Перо корпуса.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.003 Стенки.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.003 Стенки.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.004 Цилиндр.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.004 Цилиндр.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01. 00.000 Циклон\ЦН-15-1000-01.00.005 Конус.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.005 Конус.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.006 Фланец.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.006 Фланец.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-800-01.00.003 Стенки.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-02.00.000 Улитка\ЦН15-1000-02.00.000 Улитка.СБ.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-02. 00.000 Улитка\ЦН15-1000-02.00.000 Улитка.СБ.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-02.00.000 Улитка\ЦН15-1000-02.00.001 Стенки.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-02.00.000 Улитка\ЦН15-1000-02.00.001 Стенки.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН-15-1000-03.00.000 Бункер.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН-15-1000-03.00.000 Бункер.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН-15-1000-03.00.001 Крышка бункера.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03. 00.000 Бункер\ЦН-15-1000-03.00.001 Крышка бункера.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН-15-1000-03.00.005 Фланец.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.002 Опорный пояс.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.002 Опорный пояс.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.003 Стенки бункера.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.003 Стенки бункера.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03. 00.000 Бункер\ЦН15-1000-03.00.004 Стенки бункера.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.004 Стенки бункера.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-1УП СБ Циклон.cdw

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-1УП СБ Циклон.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\Чертеж.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН-15-400 1УП.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН-15-400 1УП.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН-15-400-1УП. spw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\~$15-400-02.00.001 Стенки.cd~

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\Улитка _ ЦН-15-400-02.00.000.spw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\ЦН15-400-02.00.000СБ.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\ЦН15-400-02.00.000СБ.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\ЦН15-400-02.00.001 Стенки.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\ЦН15-400-02.00.001 Стенки.cdw. bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\ЦН15-400-02.сб.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\~$-15-400-1УП опорный пояс.cd~

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\~$-15-400-1УП стенки бункера 2.cd~

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\~$-15-400-1УП стенки бункера.cd~

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\Бункер _ ЦН-15-400 03.00.000 1.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\Бункер _ ЦН15-400-03. 00.000.spw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН-15-400-1УП крышка бункера.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН-15-400-1УП опорный пояс.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН-15-400-1УП стенки бункера 2.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН-15-400-1УП стенки бункера.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400 03.00.000 Бункер.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400 03. 00.000 Бункер.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400 03.00.005 Фланец.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400 03.00.005 Фланец.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.001 Крышка бункера.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.001 Крышка бункера.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.002 Опорный пояс.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03. 00.000 Бункер\ЦН15-400-03.00.002 Опорный пояс.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.003 Стенки бункера.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.003 Стенки бункера.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.004 Стенки бункера.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.004 Стенки бункера.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН-15.400-01.00.000Циклон.spw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15. 400-01.00.000Циклон\ЦН-15.400-01.00.000Циклон.spw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН-15.400.01-01.00.000Циклон.spw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН.15.400.01-01.00.000СБ.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН.15.400.01-01.00.000СБЦиклон.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400- 01.00.007Ребро.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.003 Труба.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15. 400-01.00.000Циклон\ЦН15-400-01.00.003 Труба.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.004 Крышка винтовая.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.004 Крышка винтовая.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.005 Стенки.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.005 Стенки.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.006 Фланец.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15. 400-01.00.000Циклон\ЦН15-400-01.00.006 Фланец.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.007 Фланец.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.007 Фланец.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.008Ребро.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.008Ребро.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.000СБЦиклон.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15. 400-01.00.000Циклон\ЦН15.400-01.00.000СБЦиклон.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.001Цилиндр.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.001Цилиндр.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.002Конус.cdw

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.002Конус.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400.01-01.00.001Цилиндр.cdw.bak

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15. 400-01.00.000Циклон\ЦН15.400.01-01.00.002Конус.cdw.bak

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-02.00.000 Улитка

Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер

Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон

Циклоны ЦН-15\ЦН-15-1000-1УП

Циклоны ЦН-15\ЦН-15-400-1УП

ЦИКЛОН ЦН-11

Контакты

Мы предлагаем:

Новости

СКАЧАТЬ ОПРОСНЫЙ ЛИСТ ЦИКЛОНЫ

Скачать тех. описание ЦН-11 в PDF

Пылеуловители циклон типа цн-11 используются для сухой очистки воздуха, загрязненного в результате некоторых технологических процессов, связанных с сушкой, обжигом, агломерацией и прочими процессами на производственных и промышленных предприятиях различной направленности. Пылегазоочистные установки типа циклон ЦН-15 несмотря на свою невысокую стоимость и небольшие эксплуатационные затраты, обеспечивают весьма эффективную очистку (85-98%) газов от средних и крупных частиц пыли.

Циклон ЦН-11 не допускается к использованию во взрывоопасных средах. Также они малоэффективны для очистки воздуха с присутствием сильно слипающейся пыли и имеющих капельно-жидкую консистенцию.

Допустимая степень запыленности газовоздушных масс с наличием слабо слипающейся пыли – 1000г/м3, для средне слипающейся пыли – максимум 250г/м3.

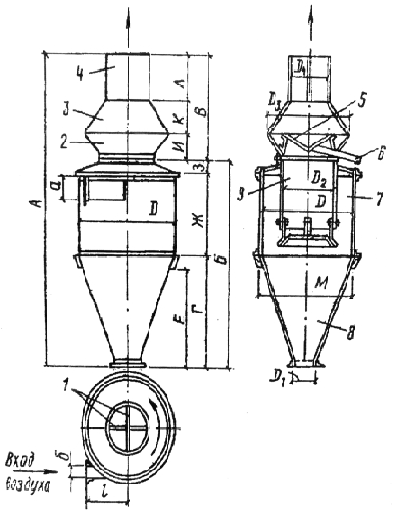

Конструкция и варианты исполнения циклонов ЦН-11

Установки ЦН-11 состоят из следующих конструктивных элементов: цилиндра, входного патрубка, конуса, винтовой крышки, выхлопной трубы и, в некоторых конфигурациях, улитки. Агрегаты могут быть исполнены в одиночном или групповом варианте, состоящем из двух, четырех, шести или восьми циклонов.

Агрегаты модификации ЦН-11 изготавливаются из простой углеродистой или низколегированной стали, отличающейся большей износостойкостью. Для возможности эксплуатации циклонов во взрывоопасной среде, пылеуловители ЦН-11 оснащаются специальными взрывоопасными клапанами и компактным бункером, которые снижают вероятность накопления в приборе предельно допустимого количества взрывоопасных частиц.

Где купить циклон ЦН-11

Концерн Медведь предлагает качественные пылеуловители циклон ЦН-11, цена которых удовлетворит каждого клиента. Если Вам нужен циклон ЦН, купить агрегат Вы сможете, оставив заявку на нашем сайте или позвонив по телефонам +7(863)209-88-20

Технические характеристики циклонов ЦН-11

Допустимая запыленность газа, г/м3:
– для слабослипающейся пыли	Не более 1000
– для среднеслипающейся пыли	250
Температура очищаемого газа, °С	Не более 400
Максимальное давление (разрежение), кгс/м2 (кПа)	500 (5)
Коэффициент гидравлического сопротивления циклонов:
– для одиночных циклонов	147
– для групповых циклонов:
с «улиткой»	175
со сборником	182
Оптимальная скорость, м/с:
– в обычных условиях Vц(Vвх)	3,5 (16,0)
– при работе с абразивной пылью Vц(Vвх)	2,5 (11,4)

Технические характеристики и габаритные размеры ЦН-11

Наименование	Производительность, м3/ч	Масса, кг
Циклон ЦН-11-400	970-1270	66
Циклон ЦН-11-500	1510-1980	95
Циклон ЦН-11-630	2403-3140	170
Циклон ЦН-11-800	3880-5070	380

Циклоны ЦН-11 (с пирамидальным бункером)

Наименование	Производительность, м3/ч	Масса, кг
Циклон 1-ЦН-11-400-1П	970-1270	222
Циклон 1-ЦН-11-500-1П	1510-1980	244
Циклон 1-ЦН-11-630-1П	2403-3140	561
Циклон 1-ЦН-11-800-1П	3880-5070	705

Циклоны ЦН-11 (с улиткой и пирамидальным бункером)

Наименование	Производительность, м3/ч	Масса, кг
Циклон 2-ЦН-11-400	970-1270	229
Циклон 2-ЦН-11-500	1510-1980	255
Циклон 2-ЦН-11-630	2403-3140	578
Циклон 2-ЦН-11-800	3880-5070	733

Циклоны ЦН-11 (пирамидальным бункером)

Наименование	Производительность, м3/ч	Масса, кг
Циклон 3-ЦН-11-630	2403-3140	578
Циклон 3-ЦН-11-800	3880-5070	391

Циклоны ЦН-11 (с улиткой и пирамидальным бункером)

Наименование	Производительность, м3/ч	Масса, кг
Циклон 4-ЦН-11-630	2403-3140	578
Циклон 4-ЦН-11-800	3880-5070	733

Циклоны ЦН-11 группа из 4-х циклонов (выход очищенного воздуха через сборник вверх)

Наименование	Производительность, м3/ч	Масса, кг
Циклон 5-ЦН-11-400	3620-4710	697
Циклон 5-ЦН-11-500	5660-7360	1077
Циклон 5-ЦН-11-630	8980-11680	1978
Циклон 5-ЦН-11-800	14500-18200	2943

Циклоны ЦН-11 группа из 4-х циклонов (выход очищенного воздуха через сборник влево)

Наименование	Производительность, м3/ч	Масса, кг
Циклон 6-ЦН-11-400	3620-4710	668
Циклон 6-ЦН-11-500	5660-7360	1039
Циклон 6-ЦН-11-630	8980-11680	1943
Циклон 6-ЦН-11-800	14500-18200	2922

Циклоны ЦН-11 группа из 4-х циклонов (выход очищенного воздуха через сборник вправо)

Наименование	Производительность, м3/ч	Масса, кг
Циклон 7-ЦН-11-400	3620-4710	668
Циклон 7-ЦН-11-500	5660-7360	1039
Циклон 7-ЦН-11-630	8980-11680	1943
Циклон 7-ЦН-11-800	14500-18200	2922

Циклоны ЦН-15 в ассортименте | Завод «Северозапад»

Основное предназначение циклона — сухая очистка газовых субстанций. Пыль — слабо- или средне слипающаяся, образующаяся при проведении операций по обжигу, отжигу, сжиганию твердого или жидкого топлива, сушке. Диаметр частицы не должен превышать 10 мкм.

Где купить циклоны цн 15 в Санкт-Петербурге

Завод металлоконструкций «Северозапад» приглашает к сотрудничеству предприятия, котельные, организации ЖКХ и предлагает услуги по изготовление циклонов ЦН 15.

Завод «Северозапад» предлагает циклоны ЦН 15 для следующих отраслей:

черная и цветная металлургия, химическое и нефтехимическое производство, машиностроение;
подготовка топлива для котельных, теплогенераторов, работающих на мелкодисперсном топливе;
в мебельной промышленности для фильтрации мелкой стружки, опилок, измельченной соломы.

ЦН 15 не рекомендован к применению в следующих ситуациях:

очистка воздуха от взрывоопасных, горючих субстанций;
удаление сильно слипающейся пыли или волокон, в частности, если циклон имеет небольшой диаметр;
очистка газа от конденсата, капель воды или иных жидкостей.

Характеристики циклона ЦН-15

Типоразмер	Площадь сечения цилиндрической	Производительность,		Рабочий объем бункера, м³
	части корпуса	м³ /час
	(группы корпусов), м²	при V=2,5м/с	при V=4,0м/с
Одиночные циклоны ЦН-15х1УП
Циклон ЦН-15-200х1УП	0,0314	283	452	0,04
Циклон ЦН-15-300х1УП	0,07	630	1000	0,082
Циклон ЦН-15-400х1УП	0,125	1110	1800	0,13
Циклон ЦН-15-500х1УП	0,196	1800	2800	0,32
Циклон ЦН-15-600х1УП	0,282	2500	4100	0,43
Циклон ЦН-15-700х1УП	0,384	3500	5500	0,58
Циклон ЦН-15-800х1УП	0,502	4500	7200	1,03
Циклон ЦН-15-900х1УП	0,635	5700	9200	1,65
Циклон ЦН-15-1000х1УП	0,785	7100	11300	2,5
Циклон ЦН-15-1200х1УП	1,13	10200	16200	3,73
Циклон ЦН-15-1400х1УП	1,538	13900	22200	6,44
Циклон ЦН-15-1600х1УП	2	18000	28800	8,2
Циклон ЦН-15-1800х1УП	2,5	22500	36000	13,4
Циклон ЦН-15-2000х1УП	3	27000	43200	16
Группы состоящие из двух циклонов ЦН-15х2УП и ЦН-15х2СП
Циклон ЦН-15-300х2УП (СП)	0,14	1270	2000	0,2
Циклон ЦН-15-400х2УП (СП)	0,25	2300	3600	0,31
Циклон ЦН-15-500х2УП (CП)	0,392	3500	5600	0,5
Циклон ЦН-15-700х2УП (СП)	0,768	6900	11100	0,83
Циклон ЦН-15-800х2УП (СП)	1,004	9000	14400	1,15
Циклон ЦН-15-900х2УП (СП)	1,27	11400	18300	1,45
Группы состоящие из трех циклонов ЦН-15х3УП и ЦН-15х3СП
Циклон ЦН-15-300х3УП (СП)	0,21	1900	3000	0,56
Циклон ЦН-15-400х3УП (СП)	0,38	3400	5400	0,99
Циклон ЦН-15-500х3УП (СП)	0,59	5300	8400	1,55
Циклон ЦН-15-600х3УП (СП)	0,85	7600	12200	2,52
Циклон ЦН-15-700х3УП (СП)	1,16	10400	16600	2,99
Циклон ЦН-15-800х3УП (СП)	1,51	13500	21600	4,34
Циклон ЦН-15-900х3УП (СП)	1,91	17100	25500	5,73
Группы состоящие из четырех циклонов ЦН-15х4УП и ЦН-15х4СП
Циклон ЦН-15-400х4УП (СП)	0,5	4500	7200	0,76
Циклон ЦН-15-500х4УП (СП)	0,784	7000	11300	1,1
Циклон ЦН-15-600х4УП (СП)	1,128	10200	16300	1,5
Циклон ЦН-15-700х4УП (СП)	1,536	13800	22000	2,03
Циклон ЦН-15-800х4УП (СП)	2,008	18100	28900	2,61
Циклон ЦН-15-900х4УП (СП)	2,54	22800	36600	3,01
Группы состоящие из шести циклонов ЦН-15х6УП и ЦН-15х6СП
Циклон ЦН-15-500х6УП (СП)	1,176	10600	16900	2,72
Циклон ЦН-15-600х6УП (СП)	1,692	15300	24400	4,45
Циклон ЦН-15-700х6УП (СП)	2,304	20800	33100	6,2
Циклон ЦН-15-800х6УП (СП)	3,012	27100	43300	10,2
Циклон ЦН-15-900х6УП (СП)	3,81	34300	54900	13,1
Циклон ЦН-15-1000х6УП (СП)	4,71	42600	67800	16,78
Группы состоящие из восьми циклонов ЦН-15х8УП и ЦН-15х8СП
Циклон ЦН-15-500х8УП (СП)	1,568	14100	22600	6,2
Циклон ЦН-15-800х8УП (СП)	4,02	36000	57500	14,3

Технические параметры циклонов ЦН-15

допустимая запылённость газа для слабо слипающихся пылей, г/м3	не более 1200
допустимая запылённость газа для средне слипающихся пылей, г/м3	не более 250
температура очищаемого газа, ^оС	не более 400
максимальное давление (разряжение), кгс/м3	500
коэффициент гидравлического сопротивления	147

для одиночных циклонов
коэффициент гидравлического сопротивления	175

для групповых циклонов с улиткой
коэффициент гидравлического сопротивления	182

для групповых циклонов со сборником

Значения предельно допустимой запыленности воздуха, гр/м

Группа пыли	Диаметр циклона, мм
	от 400 до 550	от 600 до 750	800
Глиноземная, угольная, шлаковая, зола летучая	200	300	400
магнезитовая (сухая), сланцевая, апатитовая, доменная
Торфяная зола, пыль концентратов цветных металлов	100	150	200
магнезитовая (влажная), цементная (сухая), сажа
(скоагулировавшаяся), мучная, пыль отсева зерна, опилок
Цементная (влажная), гипсовая, асбестовая	50	75	100

Циклон ЦН-15 чертеж

Дополнительные материалы:

Циклоны ЦН

Циклоны ЦН – золоуловители, используемые в промышленности для очистки газов или жидкостей от взвешенных частиц. Циклоны ЦН составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются во всех отраслях промышленности в системах аспирации и пневмотранспорта, благодаря простоте конструкции и дешевизне.

Принцип очистки в циклонах ЦН – инерционный, с использованием центробежной силы. Циклоны ЦН могут применяться для очистки газов от нескольких сотен кубометров в час до сотен тысяч м³/час.

Циклоны ЦН рекомендуется применять для улавливания:

золы из дымовых газов котельных установок;
пылевидных продуктов, уносимых из различного типа сушилок;
пыли, удаляемой вентиляционными установками;
зернистого катализатора в процессах каталитического крекинга;
пыли, удаляемой после помола;
зернистых и пылевидных продуктов, перемещающихся пневмотранспортом;
пыли, уносимой из аппаратов, в которых протекают процессы со взвешенными  в газах частицами.

Эффективность очистки газов циклонами ЦН зависит от диаметра циклона и типа улавливаемых взвешенных твёрдых частиц. Диаметры циклонов от 200 до 1200 мм. При увеличении диаметра циклона уменьшается эффективность очистки. Поэтому при больших объёмах газа и высоких требованиях к очистке газовый поток пропускают параллельно через несколько циклонов малого диаметра. Циклоны ЦН объединяются в группы по 2, 4, 6, 8, 10, 12 и 14 элементов с общим бункером.

Допускаемая запылённость очищаемых газов зависит от диаметра циклона и для слабослипающихся пылей имеет следующие значения:

Диаметр циклона, мм	800	600	500	400	300	200	100
Допускаемая запылённость, кг/м³	2,5	2,0	1,5	1,2	1,0	до 0,8	до 0,6

Применение циклонов ЦН

Широкий диапазон типоразмеров ЦН позволяет подобрать циклоны, обеспечивающие необходимую эффективность очистки газовой среды при оптимальных удельных энергозатратах.

Циклоны ЦН 11 имеют при одинаковой эффективности наиболее высокие технико-экономические показатели.

Циклоны ЦН 15 отличаются большей производительностью, более устойчивой работой на пылях, склонных к налипанию, поэтому их эксплуатация оправдана при очистке газов с высокой концентрацией мелкой пыли или улавливании средне и сильно слипающихся пылей.

Циклоны ЦН 15 У имеют более низкие технико-экономические показатели по сравнению с циклоном ЦН 15 и их использование может быть оправдано в тех случаях, когда не предъявляются высокие требования к качеству очистки и имеются ограничения габаритов по высоте.

Циклоны ЦН 24 экономически рентабельно применять при невысоких требованиях к качеству очистки и для очистки газов со средним медианным диаметром частиц более 20 мкм. При больших расходах газов и высокой концентрации пыли в газовом потоке применение циклонов ЦН 24 может быть рекомендовано в качестве первой ступени очистки, перед аппаратами, обеспечивающими высокую эффективность, например перед циклонами СДК-ЦН-33, рукавными фильтрами или электрофильтрами.

Циклоны СДК-ЦН-33 спирально-длинноконические являются наиболее высокоэффективными и применяются для очистки газов от мелкой пыли, со средним медианным диаметром 5÷6 мкм, а также при высоких требованиях к качеству очистки.

Циклоны СК-ЦН-34 спирально-конические следует использовать при ограничениях по габаритам, они имеют также высокую эффективность при больших энергетических затратах.

Модернизированный циклон СК-ЦН-34М специально разрабатывался для использования в установках каталитического крекинга нефтепродуктов, дегидрирования бутана, а также в производстве технического углерода. Этот циклон более энергоёмкий, но является наиболее эффективным при очистке газов от мелко- дисперсных пылей.

Циклон СК-ЦН-40 по эффективности не значительно уступает циклону СДК-ЦН-33, но имеет меньшее гидравлическое сопротивление и меньшие габариты по высоте.

Конструкция циклонов ЦН

Основными элементами циклонов ЦН являются корпус, выхлопная труба и бункер. Очищаемый газ поступает в верхнюю часть корпуса, через входной патрубок, приваренный к корпусу тангенциально. Улавливание пыли происходит под действием центробежной силы, возникающей при движении газа между корпусом и выхлопной трубой. Уловленная пыль ссыпается в бункер, а очищенный газ выбрасывается через выхлопную трубу.

В зависимости от типа, циклоны ЦН имеют различные углы наклона завихрителей, различные соотношения внутреннего диаметра к их длине, ширине и высоте входного патрубка, высоте цилиндрической и конической частям циклона, диаметру выхлопной трубы и другим определяющим размерам. Все эти соотношения влияют на технические характеристики циклонов, такие как: производительность, удельные энергозатраты, эффективность улавливания пыли, фракционный состав улавливаемой пыли, потери давления в аппарате.

Циклоны ЦН 11, ЦН 15, ЦН 15У, ЦН 24 относятся к цилиндрическим циклонам, их особенностью является наличие удлинённой цилиндрической части, наклон крышки и входного патрубка соответственно под углом 11°, 15° и 24° и одинаковое отношение диаметра выхлопной трубы к диаметру циклона равное 0,59.

Циклон ЦН 15У (укороченный) отличается от циклона ЦН 15 меньшей высотой. Циклоны СДК ЦН 33, СК ЦН 34, СК ЦН 40 относятся к коническим циклонам. Они отличаются удлинённой конической частью, спиральным входным патрубком в виде улитки и малым отношением диаметра выхлопной трубы к диаметру корпуса цилиндра равным 0,33, 0,34 и 0,40 соответственно.

Купить циклоны ЦН

Котельный завод “Теплоэнергетик” производит и реализует циклоны различных моделей. Купить циклоны ЦН можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-00-81. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.

Доставка осуществляется во все районы Омской области, включая: Омск, Называевск, Исилькуль, Тара, Калачинск, Тюкалинск, Азово, Большеречье, Большие Уки, Горьковское, Знаменское, Калачинск Колосовка, Кормиловка, Крутинка, Любинский, Марьяновка, Москаленки, Муромцево, Нижняя Омка, Нововоршавка, Одесское, Оконешниково, Павлоградка, Полтавка, Ростовка, Русская Поляна, Саргатское, Седельниково, Таврическое, Тевриз, Тюкалинск, Усть-Ишим, Черлак, Шербакуль.

3D – тур по модульной котельной

Циклон ЦН 15-800-4УП | Цена 408200

Обозначение циклонов ЦН-15

Применение циклона ЦН-15-800х4УП в промышленности

Циклон ЦН 15-800х4УП применяется для сухой очистки газов и воздуха от твердых не слипающихся частиц пыли размером более 5 мкм и температурой газов до 800 ºС и начальной запыленностью до 800 г/м3.

На промышленных предприятиях ЦН устанавливаются для очистки от пыли из сушильных камер, установок обжига, помола, пыли, образующейся в транспортерах сыпучих материалов, для очистки от катализатора, пыли вентиляторных установок и подобных процессов.

В котельных промышленные циклоны ЦН-15 применяются очищения дымовых газов от золовых частиц в угольных паровых котлах производительностью 1-25 т/ч и водогрейных котлах мощностью 0.3-10.0 Гкал/ч. Циклоны ЦН устанавливаются за котлом перед дымососом.

Подобрать циклон ЦН можно обратившись на наш завод. Для выбора циклона необходимо заполнить опросный лист. Также наш завод занимается проектированием, изготовлением, монтажом, шеф монтажом и пуско-наладкой оборудования по всей России.

Конструкция циклона ЦН-15-800х4УП

Циклоны типа ЦН разработаны НИИОГАЗ.

Циклон ЦН-15-800-4УП изготавливается из вальцованного цилиндрического корпуса, переходящего в нижней части в конус, выхлопной трубы, входного патрубка, винтовой крышки, улитки и пирамидального бункера.

входной патрубок;
корпус;
конус;
пылеотводящее отверстие;
пылесборники бункер;
пылеспускной патрубок;
выходная труба;
газосборная камера типа сборник;
выходной патрубок.

Пылеуловитель ЦН 15-800-4УП объединен в группу из 4 циклонов. Количество блоков выбирается в зависимости от объема газов, эксплуатационных условий и требуемой степени очистки. Камера очищенного воздуха выполнена в виде улитки. Улитки могут быть левого или правого вращения. Бункер пылеуловителя имеет конструкцию пирамидальной формы.

Материал циклона

Завод изготавливает стандартные промышленные циклоны ЦН-15-800х4УП из стального листа толщиной стенки 4 мм, бункеры 3 мм.

Для очистки газов с температурой выше 350 °С применяется сталь 09Г2С.

При очистке высокоабразивных пылей увеличивается толщина стенок до 5 и 6 мм. Для обеспечения взрывозащищенности в конструкции устанавливается взрывной клапан.

Принцип работы циклона ЦН 15

Циклон ЦН-15-800-4УП. Чертеж

В циклоне ЦН-15-800х4УП сепарация частиц из загрязненной среды происходит под действием центробежной силы, создаваемой вращением воздушного потока в корпусе пылеуловителя.

Загрязненный поток входит в пылеуловитель со скоростью до 20 м/с через тангенциальный патрубок. Двигаясь по спирали, поток опускается вниз в коническую часть корпуса. Под действием центробежной силы пылевые частицы притягиваются к стенкам корпуса и поступают через пылеотводящее отверстие в сборный бункер. В сборном бункере частицы пыли осаждаются.

Под пылесборным бункером устанавливается затвор. Затвор устанавливается для периодической или непрерывной разгрузки уловленной пыли. Важно не допускать превышения уровня скопившейся пыли выше отметки на крышке бункера.

Очищенный поток, вращаясь, поднимается по центральной зоне вверх и через выхлопную трубу выходит наружу.

На выходе выхлопной трубы или группы выхлопных труб устанавливается камера для сбора и перенаправления потока очищенной воздушной среды в виде улитки. Улитка снижает выходное сопротивление пылеулавливающего агрегата.

Эффективность очистки ЦН

Эффективность очистки циклона ЦН зависит от

плотности и состава улавливаемых частиц;
температуры газа – чем выше температура, тем больше вязкость газа;
скорость газовой среды должна соответствовать для обычных пылей 2,5 м/с; для абразивных 3.5;
присосы воздуха в аппарате пылеуловителе не должны превышать 5-8%.

При проектировании для увеличения эффективности очистки в пылеуловителе необходимо выбирать наименьший из возможных диаметров в модельном типоряде для требуемого объема очищаемой среды.

Циклон ЦН-15-800х4УП поставляется блоками

циклоны;
пылесборный бункер;
камера очищенных газов;
болты и гайки;
паспорт и руководство;
опорные конструкции и теплоизоляция поставляются дополнительно.

Монтаж циклона ЦН-15-800х4УП

Монтаж аппаратов пылеудаления производится по проекту.
Перед пылеуловителем должен быть организован подъезд тележки или автотранспорта к отверстию пылесборного бункера.
Воздуховоды должны быть без резких поворотов и изменения сечения иначе возможно образование завалов и потеря скорости.
Отводящие и подводящие воздуховоды привариваются с центрированием по выходным отверстиям, при этом важно исключить передачу нагрузок на элементы пылеулавливающего аппарата ЦН 15-800-4УП.
Пылеуловитель ЦН монтируется как на всасывающих, так и на нагнетающих трактах воздуховодов.
Крепление циклона должно быть устойчиво, в том числе под воздействием снеговых и ветровых нагрузок.
При удалении абразивной пыли, для исключения износа вентилятора, циклоны устанавливаются перед вентиляторами.
Для ревизии газоходов необходимо по линии тракта иметь съемные части газоходов.
Циклон, пылесборный бункер, подводящие и отводящие воздуховоды должны быть теплоизолированы.
В пылеуловителе должен быть исключен конденсат водяных паров из очищаемых газов, для этого температура стенки под теплоизоляцией должна быть выше точки росы.

Эксплуатация циклона ЦН-15-800х4УП

Запуск пылеулавливающего аппарата в работу производится только при отсутствии посторонних предметов в циклоне и газоходах.

Объем воздушной среды, проходящей через установку, должен соответствовать пропускной способности данной модели. Уменьшение объема среды приводит к снижению степени очистки и приводит к забиванию и налипанию пылей. Увеличение объема приводит к повышению сопротивления установки снижению качества очистки.

Эффективность очистки пылеуловителем обеспечивается выполнением следующих мероприятий:

осмотр и ремонт циклона производятся регулярно, согласно производственным условиям;
отсутствуют подсосы воздуха элементы циклона;
запорно-разгрузочный шибер сборного бункера герметичен;
бункер циклона регулярно очищается;
при остановке циклона полностью опорожняется сборный бункер, для исключения увлажнения уловленной пыли и образования завалов и пробок в тракте;
скорости движения очищаемого потока в пылеуловителе для абразивной среды 2-2.5 м/с, для не абразивной среды 2-6 м/с.

Гарантии завода изготовителя

Промышленный циклон ЦН-15-800х4УП имеет декларацию соответствия № ЕАЭС №RU Д-RU.МГ09.В.00297

Завод изготовитель производит циклоны ЦН-15-800х4УП советующие ТР ТС 010/2011 «О безопасности машин и оборудования»

Гарантийный срок эксплуатации – 24 месяца.

Сюрикен – Let It Die Wiki

Сюрикен

Движение ярости	Spirit Shuriken – Выпускает несколько пуль по дуге вперед на 180 °.
Guard Power	С
Выносливость	А
Стоимость ярости	1
Фракция	Свеча Волк

Сюрикены – это оружие в Let It Die.

Был доступен только из Потерянных сумок в течение сезонов TDM Battle Rush 5/6, до того, как был удален. Чертеж теперь можно получить только через Грыжу.

Декаль	Эффект
	Джирайя ★★★★ Специальное усиление Сюрикен + бонус брони из глиняной фигурки. Снарядить 1 предмет: снижает скорость потери прочности брони для сюрикена + фигурки из глины на 60%. Снарядить 2: 50%.Снарядить 3: 40%. Полный набор: шкала ярости наполняется на 60% быстрее.
	Сюрикен-наркоман ★★★★ Специальное усиление Сила атаки + 30% для сюрикенов .

Декаль

Эффект

Джирайя ★★★★
Специальное усиление
Сюрикен + бонус брони из глиняной фигурки.
Снарядить 1 предмет: снижает скорость потери прочности брони для сюрикена + фигурки из глины на 60%. Снарядить 2: 50%.Снарядить 3: 40%.
Полный набор: шкала ярости наполняется на 60% быстрее.

Сюрикен-наркоман ★★★★
Специальное усиление
Сила атаки + 30% для сюрикенов .

ПРИМЕЧАНИЕ: Бонус шлема не учитывается при выполнении требования для использования снаряжения.

Циклон Сюрикен [править | править источник]

Cyclone Shuriken S [редактировать | править источник]

Торнадо Сюрикен [править | править источник]

Торнадо Сюрикен S [редактировать | править источник]

Стоимость Стоимость


Уровень	Требуется	АТК	Материалы	SPL	Время исследований и разработок	Прочность	KC	Пополнить запасы
База	STR 100	1532	Особая сталь x2, Бескислородная медь x3, Свеча из фиолетового металла волка x3, Костяной металл x1	79000	003: 00	1400	12390	001: 00
+1	STR 102	1608	Особая сталь x2, Бескислородная медь x3, Свеча из фиолетового металла волка x3, Костяной металл x1	82950	004: 00	1470	13009	001: 10
+2	STR 104	1689	Особая сталь x2, Бескислородная медь x3, Свеча из фиолетового металла волка x3, Костяной металл x1	87097	005: 00	1543	13659	001: 20
+3	STR 106	1773	Особая сталь x2, Бескислородная медь x3, Свеча из фиолетового металла волка x4, Костяной металл x1	91452	006: 00	1620	14342	001: 30
+4	STR 108	1862	Особая сталь x2, Бескислородная медь x3, Свеча из фиолетового металла волка x5, Костяной металл x1	96024	007: 00	1701	15060	001: 40
Тип повреждения 20% пирсинг 80% яд Всего материалов

Торнадо Сюрикен S Без колпачков [редактировать | править источник]

Стоимость Стоимость


Уровень	Требуется	АТК	Материалы	SPL	Время исследований и разработок	Прочность	KC	Пополнить запасы
+5	STR 110	1915	Свеча Волк Фиолетовый Металл x2	100825	003: 00	7000	37170	002: 00
+6	STR 112	1972	Свеча Волк Фиолетовый Металл x2	101833	004: 00	7140	37913	002: 05
+7	STR 114	2031	Свеча Волк Фиолетовый Металл x2	102851	005: 00	7282	38671	002: 10
+8	STR 116	2092	Хром-молибден x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x1	103880	006: 00	7428	39445	002: 15
+9	STR 119	2155	Хром-молибден x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x1	104918	007: 00	7577	40234	002: 20
+10	STR 121	2220	Хром-молибден x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x1	105968	008: 00	7728	41038	002: 25
+11	STR 123	2286	Хром-молибден x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x1	107027	009: 00	7883	41859	002: 30
+12	STR 126	2355	Хром-молибден x2, Алюминиевый сплав 9051 x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x2, Свеча Wolf Platinum Metal x1	108098	010: 00	8040	42696	002: 35
+13	STR 128	2425	Хром-молибден x2, Алюминиевый сплав 9051 x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x2, Свеча Wolf Platinum Metal x1	109179	011: 00	8201	43550	002: 40
+14	STR 131	2498	Хром-молибден x2, Алюминиевый сплав 9051 x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x2, Свеча Wolf Platinum Metal x1	110270	012: 00	8365	44421	002: 45
+15	STR 134	2573	Хром-молибден x2, Алюминиевый сплав 9051 x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x2, Свеча Wolf Platinum Metal x1	111373	013: 00	8532	45310	002: 50
+16	STR 136	2650	Хром-молибден x3, Алюминиевый сплав 9051 x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x3, Свеча Wolf Platinum Metal x1	112487	014: 00	8703	46216	002: 55
+17	STR 139	2730	Хром-молибден x3, Алюминиевый сплав 9051 x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x3, Свеча Wolf Platinum Metal x1	113612	015: 00	8877	47140	003: 00
+18	STR 142	2812	Хром-молибден x3, Алюминиевый сплав 9051 x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x3, Свеча Wolf Platinum Metal x1	114748	016: 00	9055	48083	003: 05
+19	STR 145	2896	Хром-молибден x3, Алюминиевый сплав 9051 x1, Свеча Wolf Purple Metal x2, Свеча Wolf Orange Metal x3, Свеча Wolf Platinum Metal x1	115895	017: 00	9236	49045	003: 10
Тип повреждения 20% пирсинг 80% яд Всего материалов

Циклон Сюрикен
- Чертеж был наградой за потерянные сумки во время сезонов TDM Battle Rush 5/6.Сейчас он может иногда продаваться в Hernia за 24.
  Может не всегда появляться; Чертежи меняются каждый четверг. Показанные чертежи одинаковы для всех игроков.
- Пятый сезон проходил с 24.09.2018 по 06.01.2019.
- Шестой сезон проходил с 07.01.2019 по 01.04.2019.

Атака сюрикена бумерангом идет вперед и назад. он проходит сквозь врагов, ударяя их несколько раз вперед и назад. Подходит для нанесения ударов по нескольким противникам в тесной группе или строю.
Это оружие может довольно легко отравить цель, что делает его хорошим выбором для атаки и защиты.
Хорошо отметить, что после того, как он пройдет через врага, если он ударит его на обратном пути, он ударит его со спины. Враги, блокирующие перед вами, будут поражены с полным повреждением, а враги, такие как обратный клубень и костяной клубень, получат урон, когда он вернется. Используйте это в своих интересах.
Как только вы достигнете 10-го ранга мастерства, вы сможете использовать новый прием Shuriken Cutter, используя L1 или R1.Эта атака заряжается, а когда она заряжается и отпускается: она создает прямой летящий торнадо, который наносит урон и толкает врагов. он наносит небольшой урон, но может использоваться, чтобы очистить территорию, загроможденную ящиками и улитками.
Резак сюрикена также служит атакой в ближнем бою, ошеломляя врагов при прямом попадании и нанося умеренный урон в ближнем бою. полезно, когда враги подходят близко, или при сохранении прочности.
Лучший способ избежать попадания этого оружия – откатиться или уклониться.
Атака ярости выбрасывает 5 вращающихся сюрикенов (они не возвращаются). Это может быть разрушительным, если все 5 попадут в цель в упор.
Ядовитый постепенный урон этого оружия при попадании может быть нейтрализован и превращен в постепенное исцеление с помощью декали «Poison Eater». Это может быть чрезвычайно полезно, но оно не отменяет прямого попадания 80% урона ядом – грубая защита и / или устойчивая к яду броня необходима для смягчения прямого урона.

Сводка бонусов 20 ранга [править код]

Сила атаки увеличена на 61% .
Сила движения ярости увеличена на 45% .
Расход выносливости уменьшен на 30% .
EXP и Kill Coins от Goretastic Attacks увеличено на 30% .
Bullet Speed +: увеличена скорость снарядов сюрикенов.
Движение L1 / R1: Резак сюрикена. Создает большой смерч, который устремляется вперед и отталкивает врагов в сторону.

Яд улитки может быть ответом на облегчение хронической нервной боли

Вашингтон, 17 марта (ANI): Ученые создали по крайней мере пять новых экспериментальных веществ на основе крошечного белка, обнаруженного в яде конусной улитки, которые когда-нибудь могут привести к разработка безопасных и эффективных пероральных препаратов для лечения хронической нервной боли.Они говорят, что эти вещества потенциально могут быть сильнее морфина, с меньшими побочными эффектами и меньшим риском злоупотребления. «Это важный постепенный шаг, который может послужить планом для разработки целого нового класса лекарств, способных облегчить одну из самых тяжелых форм хронической боли, которую в настоящее время очень трудно лечить», – Дэвид Крейк, доктор философии. ., который вел исследование, сказал. Его презентация – одна из более чем 10 000, которые запланированы на 247-е Национальное собрание и выставку Американского химического общества (ACS), крупнейшего в мире научного сообщества.Крейк из Университета Квинсленда объяснил, что острая боль возникает, когда нервная система стимулируется раной или травмой, и со временем утихает естественным образом. Напротив, хроническая невропатическая боль возникает при повреждении самой нервной системы. Этот тип боли, который часто вызывается диабетом, рассеянным склерозом и другими заболеваниями, может длиться месяцами, годами или даже десятилетиями. По его словам, современные методы лечения хронической невропатической боли имеют серьезные побочные эффекты и приносят облегчение только примерно одному из каждых трех пациентов.Одно из возможных решений, которое исследуют Крейк и его коллеги, исходит из маловероятного источника – конической улитки. Конические улитки – морские животные, которые используют яд, чтобы парализовать свою добычу. Этот яд содержит сотни пептидов (небольших белков), известных как конотоксины. Но у людей, по словам Крейка, некоторые из этих конотоксинов обладают обезболивающим действием. Однако до сих пор только одно лекарство на основе конотоксина было одобрено для использования человеком. У этого препарата, зиконотида, есть один большой недостаток: его нужно вводить непосредственно в нижнюю часть спинного мозга – это явно инвазивная процедура.Команда работает над разработкой препарата на основе конотоксина, который можно было бы принимать перорально, что было бы гораздо более практичным для пациентов. В предыдущих исследованиях они нашли способ модифицировать конотоксиновые пептиды, чтобы они образовывали кольцевые цепи аминокислот. В результате модифицированные пептиды, которые по существу связаны в петлю, чрезвычайно стабильны и устойчивы к ферментам в организме. У лабораторных крыс, которые являются обычным заменителем людей во многих экспериментах, однократная небольшая пероральная доза прототипа лекарства на основе одного из этих конотоксинов, замкнутых в петлю, по-видимому, значительно уменьшила боль, как измерено по стандартному протоколу.Основываясь на этом исследовании, ученые пришли к выводу, что этот прототип препарата был примерно в 100 раз более мощным, чем морфин или габапентин, два препарата, которые считаются «золотым стандартом» лечения хронической нервной боли. (ANI)

БЛОГ 14 – 6 июля 2018 – Павел Пиваршев – Герцог в Австралии 2018

День начинается довольно рано, с завтрака в хостеле и в сорока минутах езды на автобусе до Бонди-Бич. У нас 30-минутный перерыв на кофе, и мы собираемся встретиться на пляже для нашего тура по северным приливным бассейнам примерно в 9 утра.Перед отъездом Алекс рассказывает о Серебряной чайке ( Chroicocephalus novaehollandiae ), отмечая их «безупречную чистоту». Во время прогулки мы видим серферов в гидрокостюмах – это сделано для защиты от укусов коробмедузы, а не от укусов акул, которые также представляют угрозу. Над нами постоянно летают вертолеты, ища в воде их следы.

Айви и Рейган наслаждаются пляжем Бонди и утренним кофе

Нашим первым научным мероприятием в Бонди-Бич было изучение песка под линзой.Алекс обращает внимание на мелкие, средние и преимущественно белые зерна. Это индикаторы того, что песок не переносился далеко от источника и что он состоит в основном из кварца (SiO ₃) и нескольких фрагментов раковин (CaCO ₃). Он говорит, что есть несколько возможностей относительно того, откуда он взялся – либо его выбросило со дна океана, либо вымыло с материка позади нас.

Вскоре мы достигаем Бен Баклер-Пойнт, возможно, названного в честь известного беглого преступника.Мы спускаемся к водоемам и начинаем искать организмы, чтобы добавить их в наши полевые журналы. Алекс манит нас к небольшому бассейну, наполненному морскими существами, и мы все сжимаемся вокруг него.

Первыми двумя организмами, которые нам показали, были улитка тюрбан ( Turbo sp.) И австралийская блюдечка ( Cellana sp.). Оба животных относятся к классу Gastropoda , который состоит из улиток и слизней. bauplan , или чертеж, для этих организмов довольно прост – скорлупа из CaCO ₃ и выдвижная ножка.У улиток тюрбанов раковина спирально свернута, в то время как раковины блюдечка более плоские и более чашеобразные. У обоих есть радула, покрытая небольшими зубами, несущими FeO, а также жаберная крышка – костная пластинка, которую можно перемещать, чтобы закрыть внутреннюю часть их раковин для защиты (но не блюдца).

Затем Алекс играет с нами в некоторые интеллектуальные игры, прося нас решить, является ли красноватое похожее на растение существо животным или растением. Когда мы решили, что это растение, он объясняет, что в океане есть три основные группы водорослей: зеленые водоросли, бурые водоросли и красные водоросли.Кораллово-красные водоросли ( Corralinaceae ) имеют скелет, состоящий из CaCO ₃, покрытый фотосинтетической тканью. Фактически, когда красные водоросли умирают, они производят известковый шлам, обогащенный CaCO ₃, из своих разложившихся скелетов. Коричневые водоросли в приливном бассейне, кажется, состоят из пузырьков, на самом деле называемых «поплавками», и действуют иначе, чем красные водоросли. В то время как у красных водорослей есть скелет, поддерживающий их тело, когда они впитывают солнечный свет, поплавки ожерелья Нептуна ( Hormosira banksii ) наполнены воздухом и плавают в воде, как водоросли.Алекс также указывает на несколько микробных циновок, покрывающих камни в бассейне.

Возвращаясь в мир животных, мы замечаем ковровую морскую звезду ( Patiriella calcar ), член филума Echinodermata . Иглокожие имеют внутренний скелет, покрытый тканью. Морская звезда, например, состоит из тысяч крошечных пластинок, называемых косточками, с рядом труб внутри для перемещения воды и питательных веществ. Он также имеет соединительную ткань, которая мягкая, но может затвердеть при контакте.

Следующий организм – усоногий желудь ( Chthamalus antnatus ), принадлежащий к типу Arthropoda . Он не перемещается, а постоянно прикрепляется к камням или раковинам и питается проходящими мимо микроорганизмами. Алекс упоминает, что ракушки сыграли решающую роль в изучении эволюции Чарльзом Дарвином, и дает нам жизненный урок по изучению науки.

Мы видим еще три вида улиток в этом приливном бассейне размером в квадратный фут: маленький синий барвинок ( Nodilittorina unifasciata ), тутовый моллюск ( Morula marginalba ) и черный Nerites ( Nerita atramentosa ).Затем Алекс показывает нам австралийский хитон ( Ischnochiton australis ) из класса Polyplacophora – в основном как сегментированные блюдца.

Краб в приливных лужах на пляже Бонди

В другом приливном бассейне мы находим зеленую ветреницу ( Cnidopus verater ) с характерными для нее нематоцистами Cnidaria или жалящими клетками. Анемоны – это в основном желудки с щупальцами, полностью поддерживаемые давлением воды. Анемоны Waratah ( Actinia tenebrosa ) коричневые снаружи, но ярко-красные внутри, как и Waratah, цветок штата Новый Южный Уэльс.Алекс находит морской брызг Cunjevoi ( Pyura stolonifera ), также называемый оболочкой – коричневый кусок с дырой в нем. Представители филума Chordata , морские сквирты имеют хорду во время развития и теряют ее во взрослом возрасте. Мы также замечаем несколько крабов на обрыве.

Скала русалки

Когда прибывает прилив, и мои ноги намокают, Алекс указывает на Камень Русалочки, 235-тонный валун из песчаника. Предположительно он появился после мощного циклона в 1912 году. Сиднейдеры не могут решить, была ли скала там раньше, но мы знаем, что, если бы белые люди не избавились от аборигенов в этом районе, мы бы знали, потому что они БЫЛИ запомнились.Ему также требуется некоторое время, чтобы описать, как образуются приливные лужи на выбоинах: небольшое отверстие захватывает гальку среднего размера, а движущаяся вода закручивает камешки, размывая землю под собой в яму.

Песчаник Хоксбери с внедрением дамб

У нас часовой перерыв, который мы проводим за обедом и отдыхом на пляже. После этого мы встречаемся на поле для гольфа Bondi Beach в 12:30. Мы останавливаемся на обрыве и осматриваем скалы в ручные линзы: преимущественно белые и угловатые зерна, с обнаженными поперечинами и железными пятнами.Алекс объясняет, что песчаник, из которого сделаны эти скалы, песчаник Хоксбери, был отложен в той же среде, что и песчаник Комболги, примерно 1,5 миллиарда лет спустя или примерно 230 миллионов лет назад, в триасовый период. Эти отложения были отложены с юго-востока, из океана или там, где раньше была Антарктида.

Между скалами и материком есть плотины, прямые трещины шириной около четырех футов. Они образуются, когда магма поднимается через отложения песчаника и разрушает скалу.Алекс также отмечает столбчатые трещины в скалах из песчаника – одну из самых редких скальных образований в мире. Интересно, что столбчатый песчаник почти всегда ассоциируется с базальтом. Никто не знает точно, как формируются эти структуры, но существует гипотеза, что базальт проникает в песчаник, перекристаллизовывает зерна и раскалывает их. Некоторые породы в обрыве утеса также демонстрируют нечто, называемое «синдепозиционной деформацией», при которой материал с поперечными пластами сдвигается, пока он еще был влажным.

Столбчатые соединения в песчанике Хоксбери

Мы видим китов и загадочные наскальные рисунки аборигенов, в том числе сомнительную «Испанскую прокламацию».Затем мы переходим к очистным сооружениям по дороге, рядом с вентиляционной трубой – эмблемой Бонди-Бич.

Алекс дает нам урок истории. К 1826 году, через 38 лет после прибытия колонистов в Сиднейскую бухту, Танковый ручей был заполнен сточными водами. Первая канализационная система Сиднея была построена с пятью стоками в Сиднейской бухте, но она быстро заполнилась и в 1875 году. В 1889 году Австралия построила первый туннель для отвода сточных вод от Гайд-парка до скал у Бонди-Бич с уклоном 0,1. Ближе к концу находится гигантская вентиляционная башня, предназначенная для выпуска газов из туннеля.Поблизости высечено в песчанике подземное сооружение для очистки сточных вод, которое выполняет только первичную очистку городских сточных вод. В 1991 году была построена пристройка к туннелю для отвода сточных вод на два километра в море, чтобы уменьшить воздействие на окружающую среду на Бонди-Бич.

North Waverley, район, заполненный домами за несколько миллионов долларов, расположен на скале рядом с очистными сооружениями и вдоль набережной. Эти здания просто сбрасывают сточные воды в воду внизу, без какой-либо очистки из-за того, как было построено сообщество – без доступа к очистным сооружениям.В городе обсуждают вопрос о перенаправлении канализации на очистные сооружения, что потребует длительного строительства через песчаник и, возможно, снизит стоимость недвижимости.

Шумная толпа молодых людей со странными надувными гигантскими мячами

Мы гуляем и оказываемся в заповеднике Хью Бэмфорд, на голом участке травы размером с два футбольных поля, где не было построено ни одного дорогого дома. По словам Алекса, британским странам Содружества было приказано вооружиться в 1890-х годах.В ответ правительство Австралии построило четыре массивных пушки в разных местах. Военная дорога была даже построена для перевозки оружия, теперь скрытого здесь от глаз. Незадолго до Второй мировой войны нация решила разобрать орудия и переплавить их. Тот, что на этом холме, было слишком трудно перевезти, поэтому его закопали. Поскольку здесь проводятся археологические раскопки, здесь нельзя строить дома. Кажется, у Алекса есть что сказать, но мальчики средней школы бросаются на нас гигантскими пузырями, и мы быстро идем к автобусной остановке.

Наша предпоследняя остановка – Саут-Хед, куда прибывает паром примерно через сорок минут. Алекс ведет нас к Гэпу, впечатляющей бухте из песчаника и участку скал с прекрасным видом на горизонт Сиднея и Сиднейский залив. Он показывает нам еще несколько растений для нашей коллекции. Один из них – прибрежная банксия ( Banksia integrifolia ) с темно-зелеными листьями, светло-зелеными шишками и желтыми цветами. Другой – прибрежный розмарин ( Westringia fructicosa, ). У него короткие темные листья, но самое поразительное то, что у него маленькие белые шестилепестковые цветки, демонстрирующие двустороннюю симметрию.Наконец, мы увидели сиднейскую акацию золотистую ( Acacia longifolia, ). В цвету он зеленый и золотой – национальные цвета Австралии, – но, к сожалению, наш образец еще не готов.

Сиднейский оперный театр с парома

Мы бежим обратно к парому, но не раньше, чем мы замечаем тигрового ткача золотой сферы ( Nephila plumipes ). Мы возвращаемся на лодке к Круговой набережной, наслаждаясь прекрасным видом на городской пейзаж и окрестности. Вернувшись на сушу, мы сдаем полевые тетради и возвращаемся в общежитие.

S – Озоновый слой – Наблюдатель за климатической политикой

безопасность, ураганы, 60-61 категория Саффира-Симпсона, ураганы, 56 соленая вода (морская вода), 21, спутник 90, геостационарный 72-73, 72 инфракрасных изображения, 71 метеорология, 10, 37, 62-63, 70, 71 военный, 10 мобильных, 72-73 полярная орбита, 72 сезона, вариации циркуляции озера, 23 водоросли, погодный фольклор, 64 падающая звезда, 11 силикатная почва, 87

рак кожи, ослабление озонового слоя, 89 небо, цвета, 16-17

с мокрым снегом, 42

улитка, погодный фольклор, 65 снега, 14, 25, 40, 42-43 снегопада, рекордный годовой показатель, 42 последствия кислотных дождей в почве, 87 известняковых, 87 засух, 50 полей, 51 эффект затопления, 48 насыщенных, 50 силикатных, 87

вода, доля, 51 увядание, 51 солнечное излучение, 8, 9, 16 поглощение, 11 отражение, 11 солнечный ветер, 16, 17 зонд, запускаемый, 71 Эль-Ниньо в Южной Америке, 32-33, 35 глобальное потепление, 90 питьевая вода, 21 Южное полушарие, 22, 28, 52, 56 стационарный фронт, 15, 68 слоисто-кучевых облаков, 39 стратосфера, 11 слоистых облаков, 38, 39 субполярное арктическое течение, 23 Солнца, 9

космические лучи, 11 излучение, 8-9 измерение солнечного света, 66 ультрафиолетовых лучей, 10-11 извержение вулкана, 9 поверхностное океаническое течение, 22 ласточка (птица), погодный фольклор, 64

температура и динамика атмосферы, 12 климатических зон, 78

различий по суше и океану, 26-27, 29 земных, по годам, 82, 90 глобальное потепление, 82-83 парниковый эффект, 10 измерительных приборов, 67 вариаций, 7 тепловое расширение, 84 тепловая инверсия, 11 термометров, типы, 67 термосфера, 10 гром, 46 прилив, 22

жаба, погодный фольклор, 64 рельефа, неровности, 12 торнадо, 52-53 причины, 52

повреждений, 5, 52, 54-55 формирование, 52

Шкала Фудзита-Пирсона, 53, 54, десять самых разрушительных, 55 США, 54-55, где и когда, 53 скорость ветра, 53 токсичный дождь: см. Кислотные пассаты дождя, 12, 32 транспирация, 20

Торнадо Tri-State (США), 54-55 тропический циклон, 36-37

См. Также циклон; ураган; тайфун тропическая депрессия, 58 тропическая зона, 78 тропосфера, 11, 38 тундра, 25, 79 тайфун, 19, 36, 57

озон, 7, 90 типов, 89 ультрафиолетовых лучей, 10-11 долина, ветер, 26 скорость, минимум / максимум ветра, 13 торнадо, 52 видимость, туман, 44 извержение вулкана, 9

Была ли эта статья полезной?

ГБРМПА – Здоровье рифов

Еженедельный отчет о состоянии рифов – 26 марта 2020 г.

Управление признает значительное влияние вируса COVID 19 на отрасли и сообщества, связанные с рифами.В течение этого времени Управление будет продолжать предоставлять обновленную информацию о состоянии рифов.

Температура поверхности моря

По состоянию на 24 марта 2020 года температура поверхности моря (ТПМ) на Рифе была в основном средней, и дополнительное тепловое напряжение вряд ли будет накапливаться.

Несмотря на то, что температура снизилась, последствия длительного теплового стресса все еще наблюдаются в Морском парке, и мы продолжаем получать сообщения об обесцвечивании кораллов.

В настоящее время проводятся аэрофотосъемки всего рифа для определения степени и серьезности обесцвечивания кораллов.

У Управления есть наблюдатель по данным опросам, проведенным Австралийским исследовательским советом передового опыта по изучению коралловых рифов в Университете Джеймса Кука.

Аэрофотосъемка, проведенная на прошлой неделе, показала, что у большинства прибрежных рифов к северу от Кэрнса нет или низкий уровень обесцвечивания. На прибрежных рифах и рифах среднего шельфа в этом районе наблюдалось обесцвечивание от умеренного до сильного.

Прибрежные и прибрежные рифы к югу от Кэрнса, особенно между Талли и Таунсвиллом, показали сильное обесцвечивание.

В этой северной части был прибрежный район, где рифы были более умеренно обесцвеченными, в том числе рифы для дорогостоящих туристов.

Рифы на внутреннем и среднем шельфе, исследованные между Таунсвиллом и Маккеем, в основном были сильно обесцвечены, но некоторые из них были лишь умеренно обесцвеченными в этой центральной части, включая рифы для особо ценных туристов.

Рифы в комплексах Swains Pompey Reef (крайний юго-восток от Морского парка), обследованные 25 марта 2020 года, показывают высокую изменчивость обесцвечивания.

Около одной трети отбеливания не было или было незначительным, одна треть – с умеренным отбеливанием, а оставшаяся треть – с сильным обесцвечиванием. Не было последовательной схемы север-юг или берег-море.

Прогноз на следующую неделю

Аэрофотосъемка будет завершена позже на этой неделе, а анализ информации аэрофотосъемки будет произведен в последующие недели. После этого анализа мы предоставим дополнительную информацию о состоянии всего Рифа этим летом.

Заявление для СМИ

26 марта 2020 года Управление Морского парка опубликовало заявление для СМИ, в котором подтверждается, что на Большом Барьерном рифе происходит массовое обесцвечивание кораллов, при этом было обнаружено очень широко распространенное обесцвечивание.

Еженедельный отчет о состоянии рифов – 19 марта 2020 г.

Управление признает значительное влияние вируса COVID 19 на отрасли и сообщества, связанные с рифами. В течение этого времени Управление будет продолжать предоставлять обновленную информацию о состоянии рифов.

Температура и термическое напряжение

Сильные ветры, облачность и дождь из-за экс-тропического циклона Гретель на прошлой неделе принесли более прохладную погоду на восточное побережье Квинсленда, снизив температуру поверхности моря по всему Рифу.

По состоянию на 18 марта 2020 года температура поверхности моря (ТПМ) по всему Рифу в целом была немного выше средней, хотя накопление дополнительного теплового напряжения маловероятно.

Несмотря на то, что температура снизилась, последствия длительного теплового стресса для Рифа все еще наблюдаются в Морском парке.Мы продолжаем получать сообщения об обесцвечивании кораллов.

Аэрофотосъемка

Как отмечалось в обновленной информации на прошлой неделе, на этой неделе начались аэрофотосъемки всего рифа для определения степени и серьезности обесцвечивания кораллов.

У Управления есть наблюдатель по данным опросам, которые проводит Центр передового опыта по изучению коралловых рифов Австралийского исследовательского совета при Университете Джеймса Кука.

Предварительные наблюдения, проведенные на сегодняшний день, соответствуют ожидаемой картине обесцвечивания, на которую указывают температуры поверхности моря в течение лета.

Аэрофотосъемка 17 и 18 марта 2020 года проводилась в основном на шельфе от Кэрнса до Торресова пролива, и в этом регионе наблюдалось нулевое или слабое обесцвечивание рифов внешнего шельфа.

Судя только по небольшому количеству обследованных рифов, на внутренних и средних шельфовых рифах у реки Локхарт и на рифах среднего шельфа у Кэрнса наблюдалось обесцвечивание от умеренного до сильного. Сегодня и завтра эта область будет исследована более полно.

Прогноз на следующую неделю

Аэрофотосъемка будет продолжена в центральной и южной частях Большого Барьерного рифа.

Когда обследования завершатся через две недели, информация будет проанализирована, чтобы создать полную картину фактических моделей обесцвечивания Рифа.

Актуальность информации

Аэрофотосъемка продолжается, и информация в этом обновлении актуальна на четверг, 19 марта 2020 года.

Журналисты, которые планируют использовать эту информацию позже, должны связаться с нашей командой СМИ по (07 ) 4750 0846 или [email protected].

Кредит на кадры

Джулия Саммерлинг, Mike Ball Expeditions и Пабло Коголлос

Еженедельный отчет о состоянии рифов – 12 марта 2020 года

Температура и тепловой стресс

Тепловой стресс быстро накапливался в феврале 2020 года, самая теплая поверхность моря для Большого Барьерного рифа за любой месяц с 1900 г. – на 1.25 ° C выше среднего. Февраль 2016 года был вторым самым теплым за всю историю наблюдений – на 1,11 ° C выше среднего.

Это важная часть объяснения того, почему тепловой стресс на Рифе так быстро накапливался в течение февраля.

Эта разница между 2016 и 2020 годами, вероятно, будет иметь последствия для степени и серьезности обесцвечивания кораллов. В ближайший месяц мы будем внимательно следить за состоянием рифов, чтобы отслеживать эти последствия.

Большая часть Большого Барьерного рифа была покрыта облаками с воскресенья 8 марта.

Из-за более сильных ветров, облачности и дождя над Рифом мы начинаем наблюдать снижение температуры поверхности моря по всему Рифу.

Температура воды на всех метеостанциях Австралийского института морских наук в пределах Рифа снизилась за последние два дня, но будет проводиться мониторинг, чтобы определить, является ли это долгосрочной тенденцией.

Отчеты о состоянии кораллов

Управление морского парка «Большой Барьерный риф» продолжает получать отчеты о состоянии кораллов по всему Рифу.

В тех случаях, когда мы получали сообщения об обесцвечивании, он совпадает с тем, где инструмент ReefTemp Бюро показывает наибольшее накопление теплового напряжения за лето, то есть на прибрежных и средних шельфовых рифах Дальнего Севера и прибрежных Центральных и Южных рифах.

Наблюдения во время воздушного патрулирования между Таунсвиллом и Маккеем и Бункерами Козерога с 6 по 8 марта в районах, где наблюдается наибольшее накопление теплового напряжения.

Наиболее сильное обесцвечивание наблюдалось на прибрежных рифах.В группе Козерог-Бункер наблюдался градиент обесцвечивания с более сильным обесцвечиванием северных рифов. На южных рифах этой группы их было меньше, однако на всех посещенных рифах были признаки термического стресса.

Есть и другие наблюдения незначительного и неоднородного обесцвечивания во многих других областях Рифа. На сегодняшний день прибрежные рифы (самые близкие к краю континентального шельфа) практически не проявляют признаков обесцвечивания.

Местные погодные условия в течение следующих нескольких недель будут играть ключевую роль в определении общих результатов для Рифа этим летом.

Мы продолжаем работать с нашими научными партнерами, включая Австралийский институт морских наук, Бюро метеорологии, Университет Джеймса Кука, Университет Квинсленда и Национальную ассоциацию океанических и атмосферных исследований.

Прогноз на следующую неделю

Инструменты прогнозирования как Бюро, так и Национальной ассоциации океанических и атмосферных исследований США (NOAA) согласны с тем, что тепловая нагрузка, хотя и по-прежнему высока, в Морском парке, скорее всего, начнет снижаться в остальной Март и апрель.

Тропическая система низкого давления, в настоящее время расположенная у восточного побережья Австралии, создаст нестабильную погоду по всему Рифу, что в настоящее время приводит к охлаждению вод Рифа.

Аэрофотосъемка

Управление морского парка работает с нашими партнерами, чтобы этим летом лучше понять состояние рифа.

17 марта 2020 года на территории Большого Барьерного рифа планируется начать аэрофотосъемку для оценки степени и серьезности обесцвечивания кораллов.

Эти исследования будут проводиться Центром передового опыта ARC по изучению коралловых рифов в Университете Джеймса Кука, и Управление будет наблюдателем в рамках этих аэрофотосъемок.

Опыт показал, что это лучший и наиболее эффективный способ понять, где происходило и не происходило обесцвечивание кораллов, а также степень обесцвечивания кораллов на просторах Рифа.

Полеты приурочены к ожидаемому пику обесцвечивания кораллов над Рифом, когда кораллы белые или светятся флуоресцентным светом и наиболее заметны с воздуха.Это гарантирует, что у нас будет точное представление о существующих схемах обесцвечивания.

Исследования будут соответствовать прошлым траекториям полета съемок 2016 и 2017 годов. Полеты также охватят Торресов пролив, где простирается Большой Барьерный риф. Полеты займут около девяти дней из двухнедельного периода, в зависимости от погоды.

Еженедельное обновление состояния рифов – 5 марта 2020 г.

Облака и дожди за последние несколько недель охладили части Большого Барьерного рифа, и температура поверхности моря на этой неделе оставалась относительно стабильной.

Эти температуры поверхности моря, однако, обычно выше ожидаемых в это время года.

По состоянию на 3 марта 2020 года ReefTemp Бюро метеорологии показывает, что температура на большей части Морского парка колеблется от 0,5 до 1,5 ° C выше среднего.

Есть некоторые прибрежные районы, особенно в южной зоне управления, где теплее на 2,5–3,0 ° C.

Управление морского парка «Большой Барьерный риф» продолжает получать отчеты о состоянии кораллов на рифе.

Отчеты об обесцвечивании совпадают, когда инструмент ReefTemp Бюро показывает наибольшее накопление теплового напряжения за лето, то есть на дальних северных прибрежных и средних рифах шельфа и прибрежных центральных и южных рифах.

Прогноз на следующую неделю

Инструменты прогнозирования как Бюро, так и Национальной ассоциации океанических и атмосферных исследований США (NOAA) согласны с тем, что в марте в Морском парке, скорее всего, возникнет тепловая нагрузка.

Управление морского парка работает с нашими партнерами, чтобы лучше понять здоровье Рифа этим летом.

Внесите вклад в гражданскую науку

Любой, кто находится на Рифе, также может поделиться информацией о здоровье Рифа, наблюдениях за животными и происшествиях через бесплатное приложение Eye on the Reef Управления Морского парка, доступное в магазинах Apple и Google Play.

спиралей – NWF | Рейнджер Рик

Кэти Крэнкинг и Ханна Шардт

Спирали в природе встречаются повсюду. Посмотрите вокруг – и вокруг, и вокруг. Вы можете найти!

Коснитесь изображения для более детального просмотра.

ПУТЬ РОСТА

Морское животное по имени наутилус (NAH-tuh-luss) построило эту удивительную раковину. По мере того, как наутилус рос, росла и его раковина – становясь все больше и больше, увеличиваясь вокруг центра.Этот вид в разрезе показывает, какую красивую спиральную форму получил наутилус.

Огромные изогнутые рога самца снежного барана могут весить 30 фунтов – столько же, сколько все кости его тела вместе взятые! Эти снежные бараны, или самцы, выглядят мирно. Но если два барана заинтересованы в одной и той же самке, они могут столкнуться друг с другом рогами в жестокой схватке.

Разделенные листья этого папоротника называются листьями . По мере того как листья выталкиваются из земли, они образуют тугие спирали, называемые головками скрипки (потому что они выглядят как верхушки скрипок).По мере роста папоротника листья будут разворачиваться в кружевные листочки.

Эта Флоридская древесная улитка имеет красивую раковину, которая закручивается по спирали. При угрозе улитка втягивает свое тело внутрь раковины и плотно закрывает ее. Раковина также предотвращает высыхание влажного тела улитки.

ВИДЕО: ПОСМОТРИТЕ УЛИТКУ В ДЕЙСТВИИ!

Коснитесь изображения для более детального просмотра.

TUCK AND GO

У бабочки есть длинный, похожий на язык хоботок (pruh-BAH-suss), который она использует как соломинку для потягивания нектара.Когда он не ест, он скручивает хоботок спиралью, которая втыкается под его голову. Так ему не придется летать с высунутым «языком»!

Этот хамелеон закручивает хвост в аккуратную спираль, пока идет по песку. Этой ящерице не споткнуться о собственный хвост!

Хобот этого слона приобретает спиралевидную форму, поскольку он поднимает лиственные ветви к пасти слона. У этого сильного гибкого туловища до 40 000 мышц. Во всем вашем теле их меньше 650!

УДЕРЖИВАЙТЕСЬ

Прерывая плавание, морской конек обвивает хвостом кусок коралла.Хвост действует как палец, за который можно держаться.

Коснитесь изображения для более детального просмотра.

КУРС НА ДЕЙСТВИЕ

Сильный ветер урагана крутится и ревёт со скоростью более 75 миль в час. Это маленькое открытое пятно в центре огромной кружащейся бури называется глазом урагана. Внутри глаза погода спокойная и тихая.

Этот зеленый древесный питон с длинным телом, обвившимся вокруг ветки дерева, ждет, пока мимо пройдет вкусная ящерица, птица или мелкое млекопитающее.Когда жертва окажется в пределах досягаемости, змея выскочит и схватит свой обед.

Вот и все, ребята! Этот хвостик у свиньи короткий и вьющийся – лучше держать его аккуратно поджатым рядом с телом, чтобы не навредить.

Теперь, когда ваша голова кружится от спиралей, ознакомьтесь с этим рецептом закуски с корицей!

Болезненно медленный путь к нормальному состоянию

То, что премьер-министр объявит в своей трансляции для нации во вторник утром, пока не ясно, но частичный выход из режима блокировки 21, похоже, уже не за горами.Беспокойство людей о средствах к существованию нельзя игнорировать в течение неопределенного периода времени.

Пандемия протекает в старых и новых горячих точках, правительства соответствующих штатов изолируют их от остального населения в попытке сдержать распространение китайского вируса и предпринять первые шаги по остановке, чтобы восстановить подобие нормальной жизни.

Кажется, была разработана схема цветового кодирования, чтобы различать районы, которые сильно пострадали, и районы с меньшим количеством случаев, а затем те, которые свободны от каких-либо жертв вируса.

В понедельник штатами с наибольшим количеством заболевших были Махараштра, Дели, Тамил Наду, Раджастан, Мадхья-Прадеш и Гуджарат. Даже в этих штатах были отдельные районы, где распространялась зараза.

Более одной трети всех дел касались членов Таблиги Джамаат. Действительно, относительно немногочисленные случаи в UP, безусловно, самом густонаселенном штате, в основном были вызваны посетителями конференции Таблиги. В столице страны также большинство дел было связано с членами Таблиги Джамаат.

Дели объявил 43 места горячими точками и изолировал их от остального населения. Должно быть разрешено продление срока изоляции еще на две недели с серьезными ограничениями в отношении перемещения товаров, как важных, так и несущественных.

Ряду предприятий теперь разрешено возобновить работу с необходимыми мерами предосторожности. Действительно, в понедельник центральные правительственные учреждения снова ожили, хотя и с гораздо меньшим количеством сотрудников.

Должностные лица из совместных секретарей и выше вернулись на свои рабочие места без обычного набора младших сотрудников, которые, как ожидается, возобновят работу на ротационной основе как минимум до конца месяца.Ближайшая задача старших офицеров – составить подробный план выхода из изолятора. Министерство промышленности и торговли представило свой план, рекомендуя Министерству внутренних дел, каким отраслям промышленности и бизнеса следует разрешить возобновить работу.

Министерство внутренних дел Союза в письме правительствам штатов подробно описало шаги, необходимые для того, чтобы колесо экономики продолжало двигаться, даже если темпами улитки. Например, жизненно важно, чтобы было разрешено беспрепятственное движение грузовиков, перевозящих товары первой необходимости или второстепенные.Национальная организация водителей грузовиков жаловалась, что тысячи грузовиков с товарами пришлось бросить из-за препятствий, созданных полицией штата и другими властями.

Будем надеяться, что это жизненно важное движение товаров по всей стране будет разрешено в ближайшее время, что позволит облегчить растущую нехватку ряда основных промышленных товаров в магазинах кирана. Символично, что движение грузовиков между штатами может стать первым шагом в медленном и неуклонном возвращении к нормальной жизни в китайской стране, пораженной вирусом.
