Ультразвуковая ванна – как сделать своими руками и использовать для очистки изделий с видео

Конструкционные особенности

Принцип работы очистительного устройства основан на явлении кавитации — образования в жидкостях под действием ультразвуковых волн воздушных пузырьков, лопающихся с сильной отдачей.

В конструкцию ультразвуковой ванны (УЗВ) входят следующие части:

1. Чаша, сделанная из легированной или нержавеющей стали. Стандартный объем (2 л) позволяет очистить несколько предметов одновременно, при необходимости используются ванны на 1, 10, 15 л.
2. Генератор частот. Является источником возникновения вибраций.
3. Излучатель. Основной механизм, осуществляющий преобразование электрических колебаний в механические ультразвуковой частоты (свыше 18 кГц).
4. Нагревательный элемент. Доводит и поддерживает температуру жидкости на заданном уровне.

После включения устройства под воздействием ультразвуковых колебаний, исходящих от излучателя, по всему объему жидкости образуется множество пузырьков воздуха, которые обволакивают загрязненный предмет. Очищение происходит в момент, когда под напором внутреннего давления пузырьки лопаются.

Использование УЗВ позволяет очищать изделия самой сложной конфигурации и добираться до таких мест, которые не доступны при ручной обработке. В подогретой жидкости процесс ускоряется, но наличие нагревательного элемента не обязательно. Прибор безопасен, и им можно пользоваться даже в жилой комнате.

Принцип работы

Из названия этого прибора становится понятно, что лежит в основе его функционирования. Ультразвук представляет собой своеобразные колебания, частота которых превышает показатель в 18 кГц. Жидкость, которая находится в такой ванне, наполнена большим количеством пузырьков, которые под влиянием высокого давления лопаются, создавая эффект, именуемый кавитацией.

Принцип работы является следующим: внутрь резервуара с раствором погружается предмет, требующий очистки. После запуска прибора пузырьки, лопаясь, воздействуют на загрязненный механизм и удаляют с него налет. Такой способ позволяет избавиться от грязи даже в самых недоступных для ручной обработки частях изделия, не нарушая его структурной целостности.

Сфера использования ультразвуковых ванн

С помощью УЗВ легко удаляются отвердевший налет, образующиеся во время эксплуатации разных механизмов защитное покрытие с радиодеталей перед пайкой, отложения коррозийного и окислительного характера.

Поэтому прибор подходит для использования в следующих областях:

1. Ювелирное и реставрационное дело. Налет с изделий удаляется за 20-40 минут, очищаются даже труднодоступные места в украшениях сложной конфигурации.
2. Автосервисы и полиграфические предприятия. Для высокой степени очистки деталей аппаратуры, механизмов и узлов (инжекторов, карбюраторов и т.п.).
3. Медицина. В УЗВ очищают и стерилизуют лабораторные инструменты.
4. Химическая промышленность. Обработка ультразвуком выступает катализатором некоторых реакций.
5. Электроника. При ремонте плат, которые легко повредить во время механической очистки.
6. Оптика и часовые мастерские. Можно легко очистить мелкие детали.

Если нужна ультразвуковая ванна для использования в быту, то ее не обязательно покупать — устройство можно сделать самостоятельно. Чаще всего в домашних условиях с его помощью очищают от накипи нагревательные элементы стиральных машин и других электроприборов. Преимущества такого метода заключаются в экономии времени и отсутствии необходимости что-либо чистить собственноручно, а также не нужно опасаться, что после процедуры изделие окажется поврежденным.

Что такое ультразвуковая очистка мотора

Суть этого способа заключается в том, что очищаемый предмет (в случае с ДВС речь идет о деталях двигателя) помещается в емкость с жидкостью. В качестве такой жидкости может быть просто вода или раствор моющего средства.

Затем через жидкость пропускают ультразвук. В жидкости возникает эффект кавитации, акустическое течение, звуковое давление и звукокапиллярный эффект, что в сумме дает кавитационную эрозию. Такая эрозия простыми словами означает разрушение загрязнений.

Главную роль в очистке играет кавитация, которая внешне выгладит как кипение за счет парообразования и мгновенной конденсации с возникновением множества пузырьков. Колебания возникают за счет превращения преобразователем электрического тока в механические колебания такой же частоты.

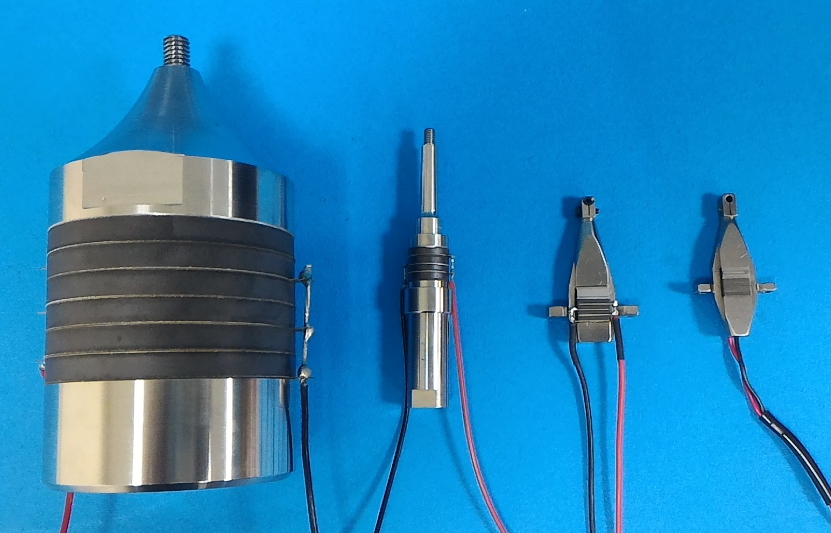

Преобразователи бывают разных типов. Они могут помещаться как в саму ванну, так и крепиться на ее стенках или даже на поверхности очищаемой детали. Также существуют особые приборы небольших размеров для точной очистки поверхности мелких деталей.

Таким образом, становится ясно, что ультразвуковая чистка деталей двигателя помогает удалить застарелые загрязнения там, куда попросту не доберется то или иное механическое средство. Например, различные отверстия и каналы. Кроме того, нет опасности механического повреждения детали или отдельных ее элементов.

Преимущества ультразвуковой очистки двигателя заключаются в том, что:

• Гарантированно очищается деталь из любых материалов, любой формы и конфигурации, каналы, внутренние полости;
• Легко удаляется не только нагар и химические отложения, но и ржавчина;
• Экономится время, которое обычно тратится на мытье обычным способом;
• Отмечена заметная экономия на расходе моющих средств;
• Постоянное участие человека не требуется, достаточно просто запустить работу ванны;
• После ультразвуковой мойки детали двигателя не нуждаются в дополнительной очистке. В крайнем случае, придется стереть остатки загрязнений при помощи тряпки или мягкой щетки (кисточки).

Какие материалы и инструменты нужны

Сконструировать УЗВ не сложно, но перед сборкой необходимо подготовить все детали, которые понадобятся в процессе работы. Сначала изготавливается плата по специальной схеме. При помощи паяльника на ней будут соединяться в цепь все электротехнические элементы конструкции.

Список нужных материалов:

1. Металлический сосуд. Основа всей конструкции, можно использовать миску или небольшую (на 1-2 л) кастрюлю из нержавейки.
2. Емкость из диэлектрика (керамики или фарфора). Должна помещаться в металлическую посудину, иметь ровную поверхность без повреждений.
3. Импульсный трансформатор. Выполняет функцию усиления и поддержания напряжения на требуемом уровне.
4. Магниты круглой формы. Понадобится 4-6 штук, не имеет значения, новых или старых (можно снять с негодных динамиков).
5. Непроводящий стержень (например, из стекла).
6. Магнитная катушка с ферритовым сердечником.
7. Пластиковая трубка (2-3 см в диаметре). Предназначена для подачи и слива очищающей жидкости.
8. Эпоксидный клей. С его помощью скрепляются некоторые детали.

Чтобы очищающий раствор в ванне непрерывно обновлялся, конструкция дополнительно оснащается насосом.

Что представляет собой приспособление

Ультразвуковая ванна — это емкость небольших размеров, которая во время своей работы использует ультразвуковые волны. Такие волны слишком слабые, чтобы человеческий слух мог их уловить, однако они вполне способны успешно бороться с разными видами загрязнений и даже ржавчиной. Из-за воздействия ультразвука внутри емкости будут образовываться небольшие пузырьки воздуха. Их количество будет увеличиваться, и они будут сталкиваться друг с другом. Результатом столкновения становится небольшой удар, силы которого достаточно, чтобы столкнуть грязь с поверхности детали.

Что касается емкости, то ее размер зависит от того, на работу с какими деталями она рассчитана. Этот параметр колеблется в пределах от 0,5 до 30 литров.

Самостоятельная сборка

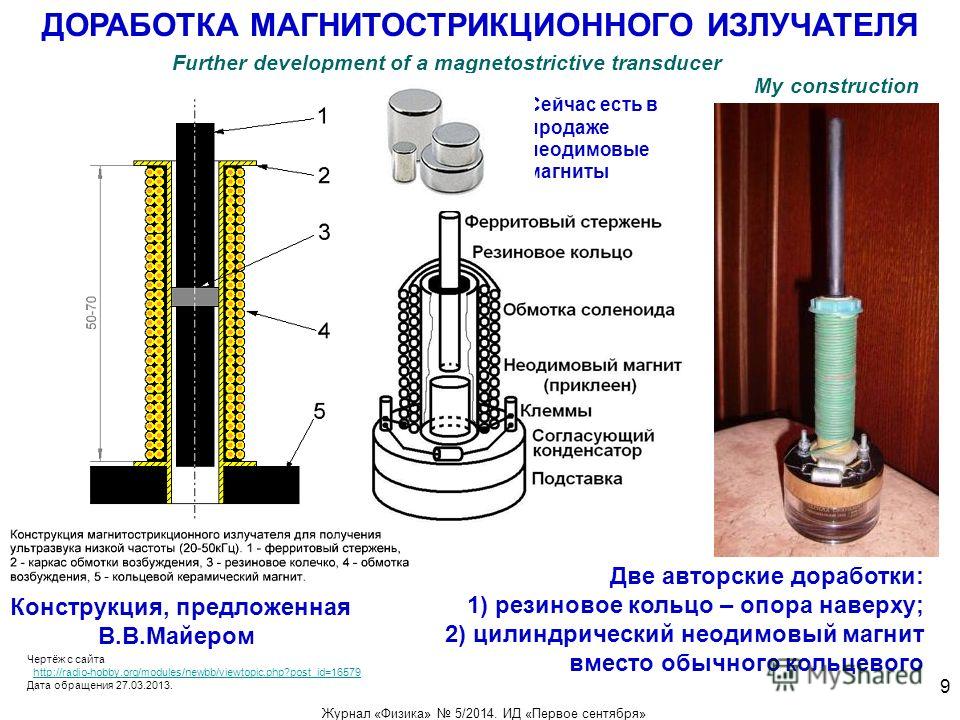

Сперва изготавливается излучатель. Для этого провод с катушки перематывается на стеклянный стержень — делается около 20 витков проволоки с катушки так, чтобы ферритовый стержень оставался свободным. На его конце закрепляются магниты.

Керамическая емкость фиксируется на металлической основе. На дне ванны по центру высверливается отверстие, в которое вставляется излучатель. Он должен запитываться от сети через импульсный трансформатор, который можно снять со старого телевизора или монитора. Необходимо также просверлить отверстия для подачи и слива жидкости и вставить в них трубки.

После подключения к цепи источника питания в УЗВ наливается жидкость для пробного запуска прибора. Для выполнения быстрого теста используют тонкую фольгу. Кусок материала кладут в ванну и включают самодельное устройство. Если оно собрано правильно, то в местах сгиба фольга начнет быстро разрушаться.

Выбор жидкости

Растворы дополняют действие ультразвуковых волн и подбираются в зависимости от сферы применения ванны.

Средства, которые можно использовать:

1. На спиртовой основе — Zestron-FA, Flux-off, Solins-us, «Вега». Применяются для очистки печатных плат, в т.ч. от мобильных телефонов.
2. Очистители с ПАВ (поверхностно-активными веществами) на водной или щелочной основе. Бывают универсальными и профильными.
3. Шампуни-концентраты — Креолан, Экономик. Применяются для бережной очистки и дезинфекции в оптике, медицине и стоматологии.

В автомастерских в УЗВ добавляют очистители металлов, иногда — керосиновые или бензиновые смеси, но лучше их не использовать из-за опасности возгорания. Практикующие мастера применяют разные варианты — уайт-спирит, дистиллированную воду, спирт, средства от накипи. Ржавчина убирается водным раствором ортофосфорной кислоты.

Область применения УЗ ванн

Ультразвуковые ванны пришлись ко двору в ремонтных мастерских, которые связаны с бытовой техникой, офисной техникой, мобильными телефонами и автомобильных мастерских. С помощью устройства в электрических мастерских удаляют с плат остатки флюса, чистят дорожки, удаляют старый лак. Ювелиры тоже оценили устройство. В считанные секунды они могут почистить серебряное кольцо или золотую запонку, а взять, как за долгую и кропотливую ручную работу. Но это им только в плюс, потому что клиенту главное — результат.

При помощи ультразвуковой ванны отлично проходит процесс стерилизации ампул, медицинского оборудования, специального инструмента. При ремонте автомобилей тоже иногда невозможно обойтись без ультразвуковой чистки сложных и точных устройств, таких, как форсунки на дизельных и инжекторных двигателях, карбюраторы, топливные фильтры, тонкие дозирующие устройства в тормозной системе и рулевом управлении.

Правила эксплуатации самодельного устройства

При использовании ванны, изготовленной самостоятельно, необходимо соблюдать правила техники безопасности при работе с электроприборами. Закладывать предметы в раствор можно, только защитив руки резиновыми перчатками. Иначе агрессивная среда может повредить кожу или вызвать аллергическую реакцию.

Перед запуском чашу УЗВ осматривают на предмет появления повреждений и возможных протечек. Нельзя запускать устройство, не заполненное жидкостью хотя бы на 2/3 объема. В самодельных конструкциях может развалиться на части ферритовый стержень, поэтому перед началом работы нужно проверять его состояние.

Техническое состояние электроцепи также требует проверки — при продолжительной эксплуатации ванны возможны короткие замыкания и перегрев обмоток трансформатора. Мелкие детали можно избавить от загрязнений, поместив их в стакан с очищающим раствором, приставленный к УЗВ, заполненной чистой водой.

Сфера применения ультразвука

Сегодня спектр применения ванночек на основе ультразвука достаточно широк. Если в промышленности принцип ультразвука известен давно, то теперь список областей, где он используется постоянно растёт. С точностью можно сказать, что чистка ультразвуком стала родной для следующих отраслей промышленности:

• ювелиры взяли этот метод себе на вооружение. Ювелирное дело то же трудоёмкое производство, особенно если надо почистить камни или старые изделия;
• всё что связано с оптикой эффективно поддаётся очистке в ёмкостях с очищающим раствором;
• кремниевые пластины и платы в электронной промышленности, очищаются подобным методом;
• в химической промышленности кавитацией увеличивают скорость реакций;
• автопром и типография промывают детали и узлы механизмов;
• оказалось, что таким способом очень хорошо очищаются мобильные телефоны, ведь там столько труднодоступных мест. Даже печатные головки принтеров, которые не удавалось ранее очистить, после частотного воздействия становятся как новые.

Ультразвуковая мойка двигателя автомобиля: как очистить детали ДВС

Далеко не всегда обычными способами очистки поверхностей и деталей двигателя удается удалить все загрязнения, особенно из труднодоступных мест. Для максимальной эффективности сегодня применяется ультразвуковая мойка двигателя.

В общих чертах, ультразвуковая очистка – процедура, во время которой для удаления загрязнений применяется ультразвук. Ультразвук – механическая вибрация с частотой выше 20 тыс. герц. То есть выше той, которую воспринимает человеческое ухо. Очистка при помощи ультразвука применяется во многих сферах: ремонт машин, ювелирное дело, в быту и т.д.

Содержание статьи

• Что такое ультразвуковая очистка мотора
• Как сделать ультразвуковую ванну своими руками
• Что в итоге

Что такое ультразвуковая очистка мотора

Суть этого способа заключается в том, что очищаемый предмет (в случае с ДВС речь идет о деталях двигателя) помещается в емкость с жидкостью. В качестве такой жидкости может быть просто вода или раствор моющего средства.

Затем через жидкость пропускают ультразвук. В жидкости возникает эффект кавитации, акустическое течение, звуковое давление и звукокапиллярный эффект, что в сумме дает кавитационную эрозию. Такая эрозия простыми словами означает разрушение загрязнений.

Главную роль в очистке играет кавитация, которая внешне выгладит как кипение за счет парообразования и мгновенной конденсации с возникновением множества пузырьков. Колебания возникают за счет превращения преобразователем электрического тока в механические колебания такой же частоты.

Преобразователи бывают разных типов. Они могут помещаться как в саму ванну, так и крепиться на ее стенках или даже на поверхности очищаемой детали. Также существуют особые приборы небольших размеров для точной очистки поверхности мелких деталей.

Таким образом, становится ясно, что ультразвуковая чистка деталей двигателя помогает удалить застарелые загрязнения там, куда попросту не доберется то или иное механическое средство. Например, различные отверстия и каналы. Кроме того, нет опасности механического повреждения детали или отдельных ее элементов.

Преимущества ультразвуковой очистки двигателя заключаются в том, что:

• Гарантированно очищается деталь из любых материалов, любой формы и конфигурации, каналы, внутренние полости;
• Легко удаляется не только нагар и химические отложения, но и ржавчина;
• Экономится время, которое обычно тратится на мытье обычным способом;
• Отмечена заметная экономия на расходе моющих средств;
• Постоянное участие человека не требуется, достаточно просто запустить работу ванны;
• После ультразвуковой мойки детали двигателя не нуждаются в дополнительной очистке.
  В крайнем случае, придется стереть остатки загрязнений при помощи тряпки или мягкой щетки (кисточки).

Как сделать ультразвуковую ванну своими руками

Изготовить ванну для ультразвуковой очистки не так уж сложно. Для этого потребуются навыки работы с паяльником, умение собирать электрические схемы и некоторые материалы.

Затраты при этом будут минимальными, так многие компоненты можно найти среди радиоэлектронного хлама. Итак, потребуются:

• Схема, которую можно легко найти в сети  Интернет;
• Емкость из нержавеющей стали, играющую роль каркаса для ванны. Объем ее может быть любым. Все зависит от размеров деталей, которые предполагается подвергнуть очистке;
• Сосуд из керамики или фарфора, в который и будут погружаться очищаемые предметы;
• Катушка с ферритовым стержнем и небольшая пластмассовая либо стеклянная трубка;
• Круглый магнит. Обычно его снимают со старых динамиков;
• Насос для нагнетания жидкости в ванночку;
• Импульсный трансформатор для повышения напряжения. Его можно добыть из недр старого телевизора или компьютера.

Далее необходимо приступать к созданию ванны, соблюдая порядок сборки.

1. На начальном этапе выполняется изготовление излучателя ультразвука. Для этого нужно намотать катушку на трубку так, чтобы ферритовый стержень оставался свободным и на него надевается магнит.
2. В дне керамического или фарфорового сосуда сверлятся отверстия для крепежа полученного излучателя. Также отверстия сверлятся в боковых стенках. Они будут служить для набора и слива жидкости.
3. Сосуд фиксируется в нержавеющей емкости, подводятся трубки для жидкости.

По окончании можно испытать прибор. При этом важно понимать, что ультразвуковая мойка двигателя не может проводиться в отсутствии жидкости, так как разрушится ферритовый стержень.

Во время работы ванны необходимо соблюдать технику безопасности, помнить о вероятности поражения электрическим током. Также нельзя опускать в жидкость руки без защитных резиновых перчаток.

Что в итоге

Как видно, ультразвуковая чистка деталей двигателя является не просто альтернативой привычным способам очистки, но и более рациональным и эффективным решением. Дело в том, что во время ремонта двигателя важно очистить узкие каналы и труднодоступные элементы от загрязнений и отложений.

В результате такой подход позволяет в дальнейшем добиться максимальной эффективности от всех систем двигателя. Другими словами, качественная очистка деталей в рамках ремонта означает стабильность работы ДВС на разных режимах, а также общее увеличение моторесурса отремонтированной силовой установки.
