Универсал-3М. Станок токарный настольный. Паспорт, схема, описание, характеристики

Сведения о производителе токарного станка Универсал-3М

Производителем настольного токарного станка Универсал-3М является завод Московский станкостроительный завод СтанкоКонструкция, основанный в 1932 году.

Начиная с 1964 г. завод приступил к изготовлению эрозионных станков с использованием электрофизико-химических методов обработки. Практически во всех инструментальных цехах различных предприятий используются электроэрозионные станки и, в частности, модели МА96, ЛФ96Ф3, СК96Ф3, 4732Ф3М, 4733Ф3 и современные модели СКЭ200Ф2, СКЭ200Ф3, СКЭ250Ф2, СКЭ250Ф3, СКЭ250Ф5.

Токарный многофункциональный станок Универсал-3М был разработан организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков).

Продукция Московского станкостроительного завода СтанкоКонструкция

543 – мастер-станок зубофрезерный для червячных колес Ø 800
Универсал – станок токарный настольный Ø 100
Универсал-2 – станок токарно-винторезный настольный Ø 120
Универсал-3 – станок токарно-винторезный настольный Ø 150
Универсал-3М – станок токарно-винторезный настольный Ø 150

Универсал-3М станок токарно-винторезный настольный многофункциональный.

Назначение, область применения

Настольный токарно-винторезный станок Универсал-3М является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.

Токарный станок по металлу Универсал-3М предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Универсал-3М является настольным токарным станком и предназначается для всевозможных токарных работ:

проточка и расточка внешних и внутренних цилиндрических, фасонных и конических поверхностей
сверление отверстий, снятие фасок
растачивание отверстий
отрезка
нарезание резцом метрической резьбы

Отличительной особенностью станка Универсал-3М является широкая универсальность и возможность переналадки с помощью приспособлений, которые позволяют выполнять следующие работы:

сверление отверстий
фрезерование плоскостей, выемок, канавок и т. д.
шлифование и полирование
заточку различного ревущего и бытового инструмента
распиливание листового материала, реек, досок с помощью круглой пилы
распиливание по контуру с помощью лобзикового устройства
строгание плоскостей реек, брусков и досок с помощью фуговального устройства
навивку пружин

нарезку резьбы плашками и метчиками с ручным вращением шпинделя к др

С помощью несложных приспособлений, изготовленных на станке самим любителем, можно производить и другие работы.

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками – он прост в эксплуатации, надежен и долговечен.

Благодаря широким возможностям станка использование его в домашних условиях представляет большой интерес и при овладении трудовыми навыками работа на нем доставит большое удовольствие.

Станок можно также широко использовать в школьных кружках, клубах, дворцах пионеров, пионерских лагерях и т.д. для изготовления радиодеталей, моделей самолетов и кораблей, мелких оригинальных вещей домашнего обихода и украшений, индивидуальных игрушек, деталей, игр и др.

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Литая станина, жесткие закаленные направляющие и основные корпусные детали станка изготовлены из качественного модифицированного чугуна с проведенным старением и обеспечивают высокую точность обрабатываемой детали.

В станке УНИВЕРСАЛ-3М инсталлировано устройство, обеспечивающее изменение направления перемещения суппорта без изменения направления вращения шпинделя и его остановки.

Нормы точности по токарным операциям:

Некруглость обработанного образца-изделия с размерами Ø30 x 125мм, не более – 20
Конусность обработанного образца-изделия с размерами Ø30 x 125мм, не более – 30
Шероховатость обработанной поверхности Ra, мкм – 1,25 (при чистовых режимах)

Технологические возможности станка УНИВЕРСАЛ-3М могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.

Производитель станка Универсал-3М – завод СтанкоКонструкция г. Москва.

Стандартный комплект поставки станка Универсал-3М

В стандартный комплект поставки настольного входят:

Принадлежности:

Патрон трёхкулачковый 7100-0001 с фланцем и кольцом в сборе
Комплект обратных кулачков и ключ к трёхкулачковому патрону 7100-0001
Патрон сверлильный с ключом 6-В10 или 10–В16 ГОСТ 8522
Хвостовик к патрону сверлильному
Резцедержка подвижная
Резцедержка неподвижная
Центр вращающийся
Центр упорный 2шт.
Патрон поводковый
Оправка с винтами и прижимом в сборе (для расточных работ)
Цанга Ф6
Цанга Ф8
Устройство плоскошлифовальное
Фрезерно-сверлильное устройство
Тиски
Устройство заточное

Устройство для работы дисковой пилой
Поводок для работ по дереву
Подручник
Устройство лобзиковое
Экран
Кожух патрона
Масленка полиэтиленовая

Инструмент:

Ключ рожковый
Ключи торцовые ГОСТ11737
7812-0373 40ХФА Н12х1 S=4
7812-0374 40ХФА Н12х1 S=5
7812-0375 40ХФА Н12х1 S=6
Стамеска
Ключ для квадрата S8
Ключ торцовый S10х13
Ручка для ключа S10х13
Ключ для квадрата S7
Резец проходной правый (сталь быстрорежущая)
Резец проходной правый с пластинкой твердого сплава
Резец подрезной (сталь быстрорежущая)
Резец расточной (сталь быстрорежущая)
Резец отрезной (сталь быстрорежущая) 2шт.
Резец резьбовой наружный (сталь быстрорежущая)

Резец резьбовой внутренний (сталь быстрорежущая)
Пила дисковая 3420-0356 ГОСТ 980-80
Пилка-лобзик L=125 мм. ТУ 205.07.359-81 5шт.
Сверло спиральное Ø6,0 ГОСТ 10902
Фреза концевая с цилиндрическим хвостовиком Ø6,0 ГОСТ 17025

Токарные настольные станки серии Универсал

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков). За основу был взят станок Unimat SL австрийской фирмы EMCO (За 40 лет продано свыше 600 тысяч станков этой модели).

Токарный станок Универсал производился серийно на предприятии Московский станкостроительный завод СтанкоКонструкция.

С 1968 года завод СтанкоКонструкция начал производить токарно-винторезный настольный станок Универсал-2 – значительно усовершенствованный станок Универсал.

Во второй половине 80-х годов конструкция станка была значительно переработана: начиная с модели Универсал-3 вместо двух круглых направляющих появилась одна большего диаметра посередине станины и передняя бабка больше не отсоединялась от станины. Станок начали серийно выпускать сразу несколько заводов:

Завод СтанкоКонструкция: Универсал, Универсал-2, Универсал-3 (ТШ3), Универсал-3м, Миниток (СКТ100-01, СКТ100-02, СКТ100-03).
Воткинский машиностроительный завод: Универсал-В (ТШ3-01)
Владимирский завод прецизионного оборудования: Универсал-2
Мичуринский завод Прогресс: TН-1, ТН-1м
Орион СКТБ г. Нижний Новгород: ТН-1м
Пензенский приборостроительный завод (ФГУП ФНПЦ “ПО “Старт” им. M.B.Проценко”) г. Пенза:
ТД-180, ТН-150

Габариты рабочего пространства токарного станка Универсал-3М.

Эскиз суппорта

Габариты рабочего пространства токарного станка Универсал-3М

Чертеж шпинделя токарно-винторезного станка Универсал-3М

Шпиндель токарного станка Универсал-3М

Общий вид токарного станка Универсал-3М

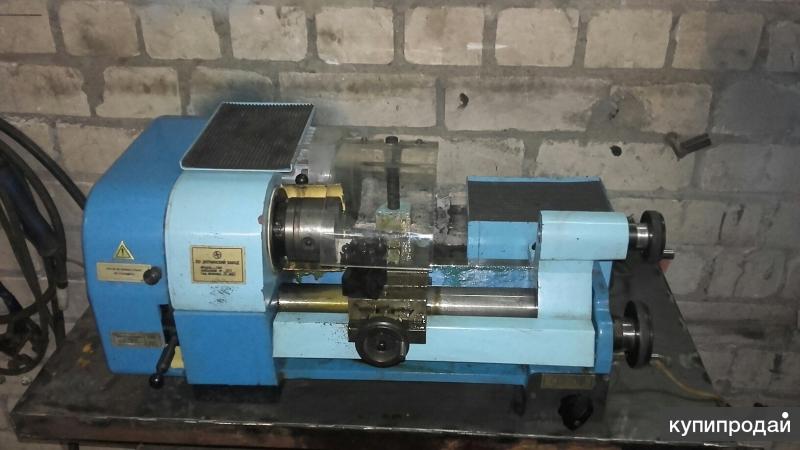

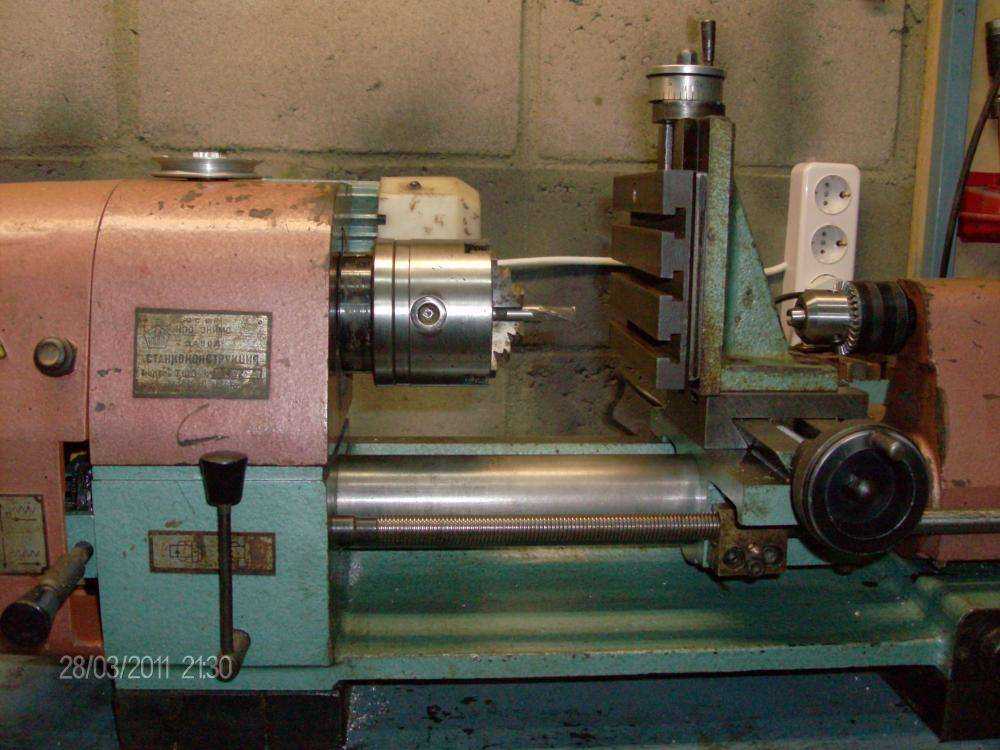

Фото токарного станка Универсал-3М

Конец шпинделя токарного станка Универсал-3М

Фото гитары токарного станка Универсал-3М

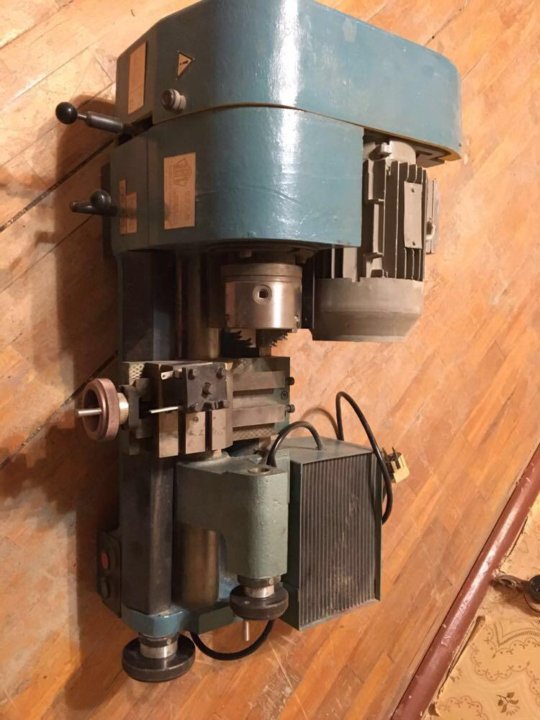

Фото привода токарного станка Универсал-3М

Расположение составных частей токарного станка Универсал-3М

Расположение основных узлов токарного станка Универсал-3М

Список составных частей станка Универсал-3М в токарном исполнении

привод
станина
шпиндельная бабка
суппорт
задняя бабка
коробка электрооборудования

Расположение органов управления токарным станком Универсал-3М

Перечень органов управления токарно-винторезного станка Универсал-3М

рукоятка управления движением подачи (включение механической продольной подачи суппорта влево, вправо и выключение ее)
рукоятка управления главным движением (включение прямого вращения шпинделя, останов и включение обратного вращения)
маховичок поперечного перемещения суппорта
маховичок перемещения резцедержки
рукоятка зажима пиноли
маховичок перемещения пиноли
маховичок продольного перемещения суппорта
кнопка выключения питания электрооборудования станка (красного цвета)
кнопка включения питания электрооборудования станка (черного цвета)

Схема кинематическая токарно-винторезного станка Универсал-3М

Кинематическая схема токарного станка Универсал-3М

Схема кинематическая токарно-винторезного станка Универсал-3М. Смотреть в увеличенном масштабе

Описание кинематической схемы токарно-винторезного станка Универсал-3М

Цепь привода главного движения

В этой цепи вращение шпинделя осуществляется от электродвигателя 3 через клиноременную передачу (см. рис.3) . Предусмотрено 9 рабочих частот вращения шпинделя.

Две ступени (200 и 300 об/мин) можно получить, если шкив 13, жестко сидящий на валу электродвигателя, соединить ремнем с промежуточным шкивом 1, а тот в свою очередь по ручью “а” – со шкивом 2, свободно вращающимся относительно вала электродвигателя. Со шкива 2 по одному из двух свободных ручьев – “в” или “с” – вращение передается непосредственно на шкив 9, жестко связанный со шпинделем.

Одна ступень (650 об/мин) получается путем передачи вращения со шкива 13 прямо на шкив 9, минуя промежуточные шкивы 1 и 2.

Еще две ступени (525 и 1000 об/мин) можно получить, если на шкив 13 надеть сменный шкив 12 так, чтобы торец, на котором имеются кулачки, был обращен наружу. Со шкива 12, как и в первом случае, вращение передается на промежуточный шкив 1, а с него по ручью “в” – на шкив 2, который передает вращение шкиву 9 по ручьям “а” или “с”.

Оставшиеся четыре ступени (1200, 1700, 2800 и 3200 об/мин.) получаются, если вал электродвигателя соединить со шкивом 2 через шкив 12 с помощью кулачков, имеющихся на одном из торцов последнего. Теперь по любому из четырех ручьев вращение можно передать на шкив 9.

Примечание: Cтупень 1200 об/мин может быть получена и без соединения вала электродвигателя со шкивом 2.

Цепь привода подач

Перемещение суппорта вправо и влево осуществляется, ходовым винтом 14.

Вращение на ходовой винт передается непосредственно со шпинделя жестко закрепленным на нем зубчатым колесом II.

Через зубчатое колесо 10 вращение передается зубчатым колесам 8 и А, далее – на промежуточный валик 5. Имеется два варианта передачи вращения на этот валик: первый вариант (на схеме обозначен цифрой I)- через блок зубчатых колес Б-В и колесо Г и второй (на схеме обозначен цифрой II) – через зубчатые колеса Б и В.

Первый вариант используется для осуществления подачи при обычном точении, второй – при нарезании резьбы. С валиком 5 жестко связано зубчатое колесо 6. С этого колеса на колесо 7, закрепленное на левом конце ходового винта, вращение можно передать либо через пару зубчатых колес 15 и 16 – и тогда суппорт будет перемещаться влево, либо через зубчатое колесо 17, что обеспечит перемещение суппорта вправо. Все три колеса (15, 16 и 17) смонтированы на поворотном устройстве 4 (см. Д-Д) и находятся в постоянном зацеплении с зубчатым колесом 6 (центральным) . Таким образом, можно осуществить перемещение суппорта как вправо, так и влево при одном и том же направлении вращения шпинделя.

Имеется также возможность отключить подачу суппорта без останова вращения шпинделя. Это обеспечивается расцеплением зубчатых колес II и 10 с помощью того же поворотного устройства 4 и пружины 18.

ВНИМАНИЕ! Во избежание поломки зубчатых колес цепи привода подач включение и переключение направления перемещения суппорта следует выполнить при невращающемся шпинделе.

Перемещение пиноли задней бабки и поперечное перемещение суппорта осуществляются маховичками через соответствующие винтовые пары, как показано на кинематической схеме.

Устройство и работа токарного станка Универсал-3М

На станине станка закреплена полая цилиндрическая направляющая. Она является общей базой для основных узлов станка: шпиндельной бабки, суппорта, задней бабки. Другой общей базой для этих узлов является плоская направляющая станины.

В передней части станины под кожухом расположен ходовой винт продольного перемещения суппорта.

На левой стенке передней бабки установлен кронштейн. На нем закреплен электродвигатель привода станка.

Под кожухом, закрывающим кронштейн, расположены шкивы привода вращения шпинделя и механизм привода подач.

Дополнительные принадлежности к многофункциональному токарному станку Универсал-3М. Наладка станка на разные виды обработки

Станок поставляется в токарном исполнении. Дополнительные принадлежности, входящие в комплект поставки (см. табл.7), служат для того, чтобы осуществлять с помощью несложных переналадок другие исполнения станка: фрезерно-сверлильное, шлифовальное, фуговальное и т.д.

Ниже описано устройство дополнительных принадлежностей и приведены способы наладки на различные виды обработки.

Резцедержки

В комплект поставки входят две резцедержки: подвижная и неподвижная.

С помощью подвижной резцедержки, смонтированной на каретке, можно обрабатывать конусные поверхности. Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухаря, входящего в один из Т-образных пазов ползуна. В каретке расположены два винта, которые с помощью тех же сухарей крепят каретку к ползуну суппорта.

В общем случае каретка может быть установлена в любом из пазов ползуна суппорта в соответствии с требованиями наладки.

Для обработки конусных поверхностей каретку следует установить на ползуне так, чтобы первоначально нулевой штрих шкалы каретки совпадал с риской на левом торце ползуна. Такая установка осуществляется с помощью одного винта в оснований каретки, который вворачивается в специально предусмотренное для этой цели резьбовое отверстие, расположенное на верхней плоскости ползуна между двумя Т-образными пазами. Цена деления шкалы каретки – 1°.

ВНИМАНИЕ! После разворота каретки на требуемый угол, необходимо, во избежание аварии, надежно зафиксировать ее крепежным винтом, как было описано выше.

Цанговый зажим

Зажим состоит из цанги, гайки и кольца, цанга вставляется в конусное отверстие шпинделя, а гайка наворачивается на шпиндель по резьбе. С помощью этой гайки в цанге, перемещающейся вдоль своей оси, зажимается заготовка или режущий инструмент, вставленные в ее внутреннее цилиндрическое отверстие.

Фрезерно-сверлильное устройство многофункционального станка Универсал-3М

Фрезерно-сверлильное устройство станка Универсал-3М

Устройство (рис.4) представляет собой стойку 3, по направляющим которой перемещается стол 4. Перемещение осуществляется вращением, маховичка I, жестко связанного с ходовым винтом 2. Заготовка крепится к столу прихватами 11 с помощью шпилек 10, гаек 9, винтов 8 и сухарей 7, входящих в Т-образные пазы стола. Для того, чтобы наладить станок на фрезерные или сверлильные работы, необходимо стойку закрепить на суппорте станка с помощью планок 6 и винтов 5, как это показано на рис.4.

Концевая фреза или сверло закрепляются в цанговом зажиме или в специальном сверлильном патроне 12, входящем в комплект поставки.

Патрон 12 соединяется со шпинделем с помощью специального хвостовика 13, также входящего в комплект поставки.

Кроме прихватов для закрепления обрабатываемой детали могут быть использованы тиски, которые винтами с помощью сухарей крепятся к столу фрезерно-сверлильного устройства. На неподвижной губке тисков имеется два призматических паза, которые позволяют удобно закреплять детали цилиндрической формы.

Таблица настройки частоты вращения шпинделя токарного станка Универсал-3М

Шпиндельная бабка и привод главного движения токарного станка Универсал-3М

Схема расположения точек смазки токарного станка Универсал-3М

Схема электрическая токарного станка Универсал-3М

Электрическая схема токарного станка Универсал-3М

Электрооборудование токарного станка Универсал-3М.

Общие сведения

По способу защиты от поражения электрическим током электрооборудование станка относится к классу I, т.е. имеет рабочую изоляцию, элемент для заземления и провод с заземляющей жилой для присоединения к источнику питания и заземлению.

Принципиальная электрическая схема станка приведена на рис.14, перечень элементов электрооборудования – в табл.4. Электроаппаратура расположена в отдельной коробке (см. рис.1, поз.6). Коробка закрыта крышкой. Крышка крепится двумя винтами, один винт находится в центре крышки под резиновым ковриком, другой крепит крышку к станине, обеспечивая заземление крышки.

Описание работы электросхемы токарного станка Универсал-3М

Питание электрооборудования осуществляется от однофазной сети переменного тока напряжением 220 В, частотой 50 Гц.

Пуск и останов электродвигателя осуществляется с помощью реле KV (см. рис.14), которое управляется кнопками SB2 (пуск) и SB1 (останов). При пуске реле KV включается и становится на самопитание, подключая своими контактами электродвигатель к сети и обеспечивая нулевую защиту, т. е. отключение электродвигателя при отсутствии напряжения в сети. Защита электродвигателя от перегрузки производится пускозащитным реле А, которое разрывает пусковую цепь, отчего отключается реле KV. Повторный пуск возможен только через 15-50 с, т.е. после возвращения элементов тепловой защиты пускозащитного реле А в исходное положение.

При пуске электродвигателя увеличение его пускового момента происходит за счет подключения контактами пускозащитного реле А пускового конденсатора С1 параллельно рабочему конденсатору С2. После разгона электродвигателя и уменьшения, пускового тока конденсатор С1 отключается.

Реверсирование электродвигателя осуществляется с помощью переключателя SA, который при среднем (вертикальном) положении рукоятки обеспечивает отключение электродвигателя, т.е. его останов даже при включенном реле KV. Рукоятку следует оставлять в нейтральном положении

Читайте также: Заводы производители токарных станков

Токарно-винторезный настольный станок Универсал-3М.

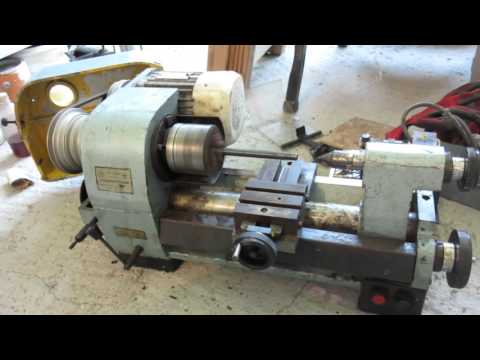

Видеоролик

Показан станок Универсал-3 в котором блок конденсаторов и пусковое реле заменено преобразователем частоты.

Из плюсов, плавная регулировка оборотов (от сотни примерно до 4000).

Из минусов низкий момент на малых оборотах.

Технические характеристики станка Универсал-3М

Наименование параметра	Универсал	Универсал-2	Универсал-3	Универсал-3м
Основные параметры станка
Наибольший диаметр заготовки над станиной, мм	100	125	150	150
Наибольший диаметр заготовки над суппортом, мм	50	60	90	90
Наибольшая длина заготовки в центрах (РМЦ), мм	150	180	250	250
Рекомендуемая глубина точения за один проход, мм
Максимальная глубина точения за один проход, мм
Максимальный размер державки резца, мм	8 х 8	8 х 8	8 х 8	8 х 8
Наибольший диаметр сверления по стали, мм	6	6	6	6
Передняя бабка. Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	10	10	15	15
Присоединение патрона к шпинделю	М20	М20	М27х2	М27х2
Размер конуса шпинделя	Морзе №1	Морзе №2	Морзе №2	Морзе №2
Число ступеней частот прямого вращения шпинделя	10	11	9	9
Частота прямого вращения шпинделя, об/мин	160..2890	140..3000	200..3200	200..3200
Диаметр токарного патрона, мм	80	80	80	80
Ход гильзы передней бабки, мм	25	30	–	–
Суппорт (поперечный ползун). Подачи
Наибольшее продольное перемещение каретки суппорта, мм	160	160	215	215
Перемещение суппорта продольное на одно деление лимба, мм			0,05	0,05
Наибольшее поперечное перемещение суппорта, мм	55	60	90	90
Перемещение суппорта поперечное на одно деление лимба, мм			0,05	0,05
Наибольшее перемещение резцовых салазок (верхний суппорт, составной ползун), мм	–	–
Цена деления шкалы поворота резцовых салазок, град	–	–	1	1
Пределы продольных рабочих подач суппорта, мм/об	–	0,05. .0,175	0,05..0,175	0,05..0,175
Пределы шагов нарезаемых резьб метрических, мм	–	0,2..2	0,2..2,5	0,2..2,5
Задняя бабка
Наибольшее перемещение пиноли, мм	20	20	30	30
Конус задней бабки	Морзе 1	Морзе 1	Морзе 1	Морзе 2
Электрооборудование
Номинальное напряжение питания, В	220 В 50 Гц	220 В 50 Гц	220 В 50 Гц	220 В 50 Гц
Электродвигатель главного привода, Вт	120	250	370	550
Габариты и масса станка
Габариты станка (длина ширина высота), мм	480 х 318 х 216	665 х 352 х 227	675 х 410 х 280	690 х 410 х 230
Масса станка, кг	26,5	38	60	62

Список литературы:

Настольный станок Универсал-3М. Руководство по эксплуатации, 1999

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
Батов В.П. Токарные станки., 1978
Белецкий Д.Г. Справочник токаря-универсала, 1987
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
Тепинкичиев В.К. Металлорежущие станки, 1973
Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Отель Универсал, Светлогорск – официальный сайт

ОТЕЛЬ УНИВЕРСАЛ

Россия, Калининградская областьг. Светлогорск, ул. Некрасова, 3тел/факс: 8 (4012) 74-36-58.

Отдых в Светлогорске

на берегу Балтийского моря

Семейный отдых. Бизнес-мероприятия под ключ.

система онлайн-бронирования

Экскурсии по

Калининградской области Выбрать маршрут

ОТЕЛЬ УНИВЕРСАЛ

система онлайн-бронирования

Отель

Номера

Услуги

Конференции

Светлогорск

Отель Универсал

Отель «Универсал» в курортном городе Светлогорске выдержан в стиле архитектуры старого немецкого города Раушен, его дизайн не оставит равнодушным даже самого искушенного отдыхающего.

Гостиница отвечает всем международным стандартам с обязательной для данного класса развитой инфраструктурой. “Универсал” ориентирован на приём как отечественных так и иностранных туристов.

Для туристов предлагаем экскурсии по Балтийскому побережью, туры по европейским странам, оформляем визы для российских туристов и иностранных гостей.

О вашем благополучии будет заботиться хозяйка отеля “Универсал” госпожа Кочеткова Любовь Николаевна. Ее профессионализм неоднократно был отмечен дипломами и почетными грамотами за развитие туризма в Калининградской области.

Будьте и Вы дорогими гостями отеля “Универсал”!

Акции и события

Архив

По понедельникам

По вторникам

По средам

По четвергам

По пятницам

По субботам

По воскресеньям

Экскурсии для детей

Индивидуальные экскурсии

Смотреть все экскурсии

Ирина (Москва)

Выражаю глубокую благодарность за гостеприимство всем сотрудникам отеля Универсал. Провела в нем 3 незабываемых дня. Понравилось все – архитектура, организация внутреннего пространства, просторный чистый и уютный номер, замечательные завтраки с домашним черносмородиновым вареньем. Отель отлично расположен: недалеко ЖД вокзал, проход к морю, 10 минут пешком до Янтарь-холла.
И тишина, и сосны, и задумчивый котик у дверей… Вежливый, внимательный персонал. Непременно остановлюсь здесь еще раз. Спасибо!… РазвернутьСвернуть

Елена (Москва)

Отель очень симпатичный,интересная архитектура зданий, территория ухоженая, все очень красиво. Расположен недалеко от вокзала, почти в центре города.Номер был одноместный, небольшой, но очень уютный, мебель и ремонт все практически в отличном состоянии, есть холодильник и фен. Расположен отель в тихом месте. Завтраки – шведский стол, вполне приличные, кухня хорошая, красиво и вкусно. Отдыхала в мае 2017г. Большое спасибо за оргнанизацию отдыха, рада что выбрала именно этот отель…. РазвернутьСвернуть

Ирина и Сергей (Калининград)

Три недели назад мы проводили свадебное торжество маленькой, но дружной компанией в одном из залов отеля “Универсал” на втором этаже. Хотелось бы поделиться эмоциями от нашего свадебного дня. Банкет проходил в небольшом, но уютном, светлом зале с камином. Остались самые тёплые воспоминания! Превосходная кухня удовлетворила наших требовательных гостей и нас самих на все 100%. Персонал был внимателен к нам и нашим гостям, во всем помогали, были внимательны и корректны. Отдельная благодарность Анна Петровне! Люди которые работают в этом отеле – молодцы и умницы. Из преимуществ “Универсала” – шикарная зелёная зона вокруг отеля, где можно фотографироваться и просто насладиться этой красотой, отличное месторасположение, красивое место для выездной регистрации на заднем дворе отеля, адекватные цены на банкет, отзывчивый персонал. Приятным подарком отеля для молодоженов отеля стал номер люкс с террасой, где было продумано все до мелочей – открытка, шампанское, шоколад… Спасибо огромное за ваше теплое отношение! Это место где хочется побывать снова!… РазвернутьСвернуть

Россия, Калининградская область, Светлогорск, ул. Некрасова, 3.
Телефон/факс: 8 (4012) 74-36-58.

Разработка сайта: Web39.ru

4 образца архитектурных пленок 3M DI-NOC

< Вернуться ко всем записям

Великолепные фотографии до/после показывают, как полностью обновить внешний вид вашего существующего пространства — недорого, стильно и с минимальными неудобствами.

Продукты: Архитектурные пленки и отделочные материалы, услуги по установке графики

Отрасли: Архитектура и дизайн интерьера, недвижимость, строительство, корпоративное, жилое, розничная торговля

ВВЕРХУ: Сцена из фильма “Каникулы национального паскварта” с деревянными панелями 3M DI-NOC на кузове фургона Гризуолда.

Помните, что деревянные панели выглядели на боках автомобилей (обычно универсалов) в 1950-х, 60-х и 70-х годах?

Нет? А как насчет фильма 80-х годов “Каникулы Национального Пасквиля” с Чеви Чейзом в главной роли?

Верно, Гризуолды отправились в Мир Уолли в этом похожем на танк универсале, украшенном боковыми панелями из винила 3M DI-NOC под дерево.

Компания 3M изобрела DI-NOC в 1950-х годах для замены панелей из натурального дерева, используемых в автомобилях, что позволило снизить вес и стоимость производства. Помимо этого приложения, в первые дни у DI-NOC не было много других применений. В 1990-х годах компания 3M в Японии начала производить DI-NOC для использования в качестве продукта архитектурной отделки.

Эта самоклеящаяся и гибкая ламинатная пленка отлично подходит для обновления и ремонта твердых, гладких поверхностей. Он прекрасно облегает сложные формы, что делает его идеальным для изогнутых и закругленных профилей. Опыт компании 3M в производстве виниловых пленок и клеев в сочетании с более чем 1000 дизайнов позволил компании 3M DI-NOC стать основным направлением проектирования и строительства.

ВВЕРХУ: рисунок 3M DI-NOC Fine Wood, нанесенный на перегородку из гипсокартона в офисе. Где фото “До”? Наша монтажная команда установила его так быстро и эффективно, что мы опоздали! Но мы знаем, что вы знаете, как выглядит гипсокартон. Простои и сбои были минимальными для жильцов.

Архитектурная отделка

3M DI-NOC имеет ряд ключевых преимуществ по сравнению с отделкой шпоном.

Более 1000 вариантов рисунков обеспечивают неограниченную творческую гибкость и архитектурную свободу. Камень, дерево, металл, ткань и этот список можно продолжить.
Чистая и быстрая установка означает минимальное время простоя вашего предприятия.
Экономия средств – сохраните, а не замените существующие поверхности и подложки, просто переделав их.
Экологичность – перепрофилирование существующих поверхностей, таких как дверцы шкафов, спасает их от попадания на свалку.
Помогите получить кредиты LEED для вашего объекта, обновив стационарно установленные элементы интерьера или обставив материалы с низким уровнем выбросов.

НИЖЕ: Фото подвесного потолка на входе в торговый центр до и после. Этот изогнутый потолок из гипсокартона теперь выглядит как массивная деревянная плита!

Покрытия 3M DI-NOC устойчивы к истиранию, окрашиванию, химическим веществам и соответствуют стандартам воспламеняемости для зданий. Гарантия 5-10 лет в зависимости от применения.
3M DI-NOC легко очищается с помощью моющего средства и воды и выдерживает большинство чистящих средств больничного класса.
Ремонт намного проще, чем с деревом или шпоном, и практически незаметен с обычного расстояния.

ВВЕРХУ: Крупный план потолка входа в торговый центр.

ВНИЗУ: Вид с пола. Кривая добавляет действительно приятный штрих к дизайну.

Идеально подходит для гладких, твердых, плоских поверхностей. Например:

Двери, Лифты, Шкафы, Столярные изделия, Стены, Потолки, Колонны.

Подождите, мы забыли бильярдные столы?? Это был забавный проект — домовладелец хотел белый бильярдный стол, но цена была непомерно высокой. Они купили «базовый» бильярдный стол черного цвета. После просмотра каталога DI-NOC они выбрали DI-NOC из белой кожи, и теперь у них есть уникальный бильярдный стол, который соответствует декору их подвала за небольшую часть стоимости «более изысканных» столов.

НИЖЕ: виды бильярдного стола до и после. Белая кожа имеет легкую текстуру.

НИЖЕ: Наш сертифицированный 3M специалист по установке устанавливает белый кожаный DI-NOC. Никакого беспорядка, никакого запаха и полная трансформация всего за несколько часов.

< Назад ко всем записям

Car Mods — BMW Wagon Makeover с 3M 1080 Color Wrap & Tints » Best of 2018 Awards » Car-Revs-Daily.com

Быстро: назовите три лучшие настройки, которые сделают любую машину круче за одну ночь?

Заказ спорный, но мы бы сказали тонированные стекла, увеличенные колеса и свежий цвет краски. (Половина очков, если вы сказали удалить значок и дехромировать зверя от носа до хвоста:)

Мы взялись за все пять этих модов, чтобы дать новую жизнь универсалу BMW 3 серии @thewanderingwheelman.

Модель 328Xi Touring 2007 года — вневременной q-автомобиль, который по-прежнему ведет себя как чемпион даже спустя десятилетие после того, как впервые появился на улицах. Это было еще до того, как турбины взяли верх, поэтому медовый фургон работает на гладкой и душевной рядной шестерке BMW и системе полного привода с задним смещением. Заводская позиция с самого начала была довольно хорошей с точки зрения колоритной заниженности, но стандартные диски едва заполняли колесные арки.

Заводская окраска такая же безобидная, как темно-серый металлик, но созрела для какого-то цвета после десятилетия черно-белой окраски.

Давайте обрисуем в общих чертах, как мы добились потрясающих результатов, которые вы видите на изображениях до/после, а также советы, которые помогут вам на этом пути, когда дело доходит до самых впечатляющих эстетических модификаций: полное изменение цвета и тонировка окон вокруг.

ПОКРЫТИЕ – Полное изменение цвета с помощью виниловой пленки

Когда люди думают об оклейке автомобиля, вы можете представить себе матово-черный или какой-либо другой тускло-серый цвет. Это определенно была первая волна стилей для бинтов, но за последние несколько лет технология прошла долгий путь. Пленки последнего поколения представлены буквально в тысячах цветов и отделок.

Самой лакокрасочной, на наш взгляд, является глянцевая пленка холодного, многогранного металлического цвета. Другие варианты отделки включают сатинирование, матовый металлик или углеродное волокно.

Ваш выбор поставщика будет самым простым: 3M — лучшая компания, и вы платите за качество, которое может выдержать годы реального использования. Компания 3M сотрудничает с тысячами мастерских по установке по всему миру, чтобы сделать процесс модернизации таким же простым, как выбор цвета и сдача автомобиля.

До/После анимации

Выбор цвета:

Мы довольно долго экспериментировали с инструментом 3M Wraps Customizer, чтобы выбрать цвет для автомобиля проекта. Вы выбираете автомобиль или грузовик по умолчанию, затем можете визуализировать все цвета в качестве акцентных элементов (например, крыши или капота), а также просмотреть предварительный просмотр отделки. Вы определенно можете создать несколько веселых комбинаций для хихиканья, но затем серьезно отнеситесь к своему выбору.

Совет для профессионалов: мы рекомендуем выбрать четыре или пять вариантов цвета документ-камеры, которые вам действительно нравятся. Вы можете проверить это в реальной жизни, посетив ближайшую к вам мастерскую или магазин красок — почти у всех есть буклет с образцами, который позволит вам получить 9 баллов.0011 намного более четкое представление о точном цвете обертки.

Лично вы также можете немного согнуть образец, чтобы увидеть его оттенки, и посветить на него прямыми солнечными лучами, чтобы увидеть, как выглядит свет/тень каждой пленки.

Выберите узор/полосу/акцентную деталь для изменения цвета:

Мы полностью изменили цвет, чтобы окрасить все панели кузова в цвет Blue Raspberry, за исключением крыши, которую мы хотели сделать черной глянцевой для контраста. акцент.

Мы хотели, чтобы цвет был ярким, выделялся на солнце и выглядел относительно OEM, но с изюминкой.

Несмотря на то, что обертку можно снять и снять, лучше выбрать цвет, который будет радовать вас долгое время. Наклейки 3M легко прослужат 4 года в любом климате, выглядят такими же четкими и яркими, как и в первый день. Обертки 3M исключительно устойчивы к выгоранию на солнце, и это ставит их выше более дешевых альтернатив, которые могут соблазнить вас низкой начальной ценой.

Пленки в какой-то мере самовосстанавливаются при любых мелких царапинах и достаточно прочны для бесконтактной мойки автомобилей. Чтобы зафиксировать обертку на десятилетие или более прочности, профессионалы рекомендуют наносить керамическое покрытие поверх обертки. Это может увеличить стоимость, поэтому мы пропустили это для проекта автомобиля.

Совет для профессионалов: Избегайте автоматических стирок со щетиной или болтающимися поролоновыми кусочками — они могут со временем отклеить углы пленки.

Сколько стоит полное изменение цвета с помощью пленки «3M 1080 Film Series»?

Бюджет около 2-4 тысяч долларов на запчасти и работу. Это будет включать в себя заказ полного рулона (25 ярдов) вашего нового цвета вместе с 2-3 полными днями, необходимыми для безупречного нанесения пленки.

В этом фургоне у нас осталось около 10 футов пленки. Только для самых больших пикапов потребуется более одного рулона для всего экстерьера. Цены на пленку действительно различаются — некоторые из новейших пленок являются самыми дорогими.

Цены на установку также могут различаться. Вы также можете договориться о дополнительной стоимости сделки. Для нас это означает, что установщик бесплатно восстановил рассеиватели фар.

Этот проект можно сделать своими руками?

Да и нет. Для акцентных элементов, таких как крыша или капот автомобиля, безопасно попробовать этот процесс самостоятельно. Вероятно, потребуется несколько попыток, чтобы сделать это идеально, и в идеале вам нужен напарник, который поможет правильно драпировать фигуры.

Мы выбрали профессиональную установку, чтобы получить истинное качество краски в исполнении. Подумайте о дверных ручках, бамперах и других деталях, которые нужно снять, чтобы обернуть их. Профессионалы будут иметь не только необходимый опыт, но и необходимые инструменты, чтобы сделать его идеальным.

Найдите установщика:

Мы обратились в компанию Pleasant Details & Tint в Маунт-Плезант, Южная Каролина, потому что они отлично работают и являются официальным поставщиком 3M. Огромный палец вверх и восторженные отзывы — эти ребята лучшие в Чарльстоне. Два офиса и опыт, не ограничивающийся только виниловой пленкой — эти ребята могут справиться практически с любым проектом послепродажного обслуживания или детализации, который вы задумали.

Мы предлагаем посетить физический магазин вместо использования мобильного установщика. Это гарантирует, что ваш проект не будет спешить, а также позволит вам взглянуть на их оборудование, прежде чем перевернуть вашего ребенка.

Совет для профессионалов: Спланируйте свой проект и закажите фильмы — доставка может занять несколько недель.

После того, как ваш автомобиль будет на месте и готов к установке, проведите обход с командой монтажников. Любые существующие вмятины или пятна краски могут быть видны через обертку. Мы обнаружили несколько незначительных потертостей на фургоне BMW, которые мастерская могла исправить до нанесения пленки, но мы просто решили принять почти невидимые дефекты в конечном продукте.

ТОНИРОВКА

Если ваш автомобиль уже несколько дней находится в сервисном центре, самое время обновить тонировку.

Как и все остальное, существует множество безымянных тонирующих средств, которые со временем превращаются в лиловый пузырьковый ад. Они могут сэкономить вам деньги на переднем конце, но будут ужасны для долгосрочного владельца.

Угадай, кто управляет игрой с оттенком!? Это снова наши друзья из 3М.

3M предлагает три уровня пленки, из которых Color Stay и Crystalline являются лучшими вариантами для длительного использования.

Для фургона Bimmer мы хотели сделать его настолько темным, насколько это разрешено законом. Это было CS20 для задних окон и CS35 для передних боковых стекол.

Визуальная разница на универсале 3 серии буквально день и ночь. Темная непрерывная черная линия теплицы только подчеркивает удивительные пропорции фургона. И это происходит с каждым автомобилем, который получает темную тонировку.

Насколько хорошо смотрятся темные окна? Если вы внимательно изучите пресс-фотографии производителя, вы обнаружите, что почти все они имеют темное стекло.

Мы решили не использовать даже светлую или прозрачную пленку для ветрового стекла, но это еще один вариант, позволяющий максимизировать теплоотражающие свойства тонировки.

Визуальные результаты великолепны. Конфиденциальность звездная за черным стеклом. И лучшая часть? Ваш автомобиль будет оставаться примерно на 40 градусов холоднее, когда он припаркован на солнце. Тройная победа.

КОЛЕСА

18-дюймовые легкосплавные диски со значительной шириной сзади, полированной кромкой по краям и глянцево-черными блоками с пятью спицами.

DEBADGE/DECHROME

Еще один дополнительный элемент: снятие значков 328xi с хвоста придает автомобилю немного загадочности в пробках.

Говоря о значках — мы заказали новые значки BMW для носа и хвоста. Оригиналы должны подойти для установки и все равно были неряшливыми.

РЕЗЮМЕ

Стоит ли затрачивать средства на оклейку и тонировку? Мы бы сказали абсолютно. Один взгляд на анимацию «до» и «после», надеюсь, тоже убедит вас: этот фургон намного круче благодаря вкусностям 3M и приятным деталям.

Будьте уверены в качестве своих виниловых изделий и установщиков – и нет предела возможностям визуального воздействия абсолютно любого автомобиля.

Особая благодарность автовладельцу Джошу, компании 3M Vehicle Wraps and Pleasant Details.

BMW 328xi Touring 2007 г. в пленке 3M Blue Raspberry и оттенке CS20

Том Беркарт

Том Беркарт является основателем и главным редактором Car-Revs-Daily.com, инновационного и быстрорастущего журнала автомобильных новостей.

Он имеет степень JBA в области журналистики Университета Висконсина в Мэдисоне.
