Универсальная делительная головка типа УДГ. Паспорт

01.07.2020

Сегодня под прицелом внимания один из самых популярных вариантов оснастки. Рассмотрим, что такое делительная головка для фрезерного станка, главные особенности агрегата, каких видов бывает, где используется, как правильно ее эксплуатировать и так далее. Мы постараемся привести максимальное количество фактов, чтобы вы понимали, устанавливать ее для выполнения актуальных для вас операций или нет.

Отметим, что она также может быть важной составной частью долбежных, расточных, сверлильных, строгальных моделей оборудования. С ее помощью нарезают зубья, шлицы и канавки, делают разметку, позиционируют стол, обрабатывают многогранники и межзубные впадины, согласовывают вращение с осевой подачей.

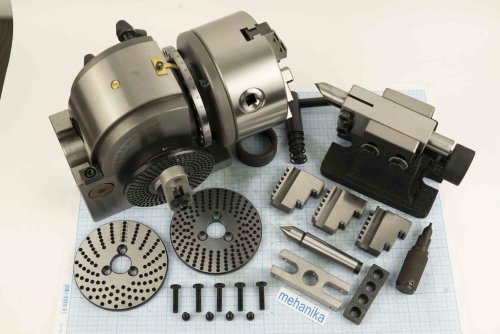

Теперь определение: простая или универсальная делительная головка (УДГ) – это оснастка, то есть дополнительное станочное приспособление, причем горизонтально ориентированное, служащее для надежного закрепления заготовки, а также для ее поворота на нужный угол и/или ее деления на требуемое число частей, равных или нет.

Она расширяет технологические возможности оборудования и открывает новые варианты и положения обработки деталей. Это обуславливает широту ее современного применения в массовом и единичном производстве, наряду с удобством установки, легкостью ввода в эксплуатацию, надежностью функционирования даже при значительной загруженности.

Назначение.

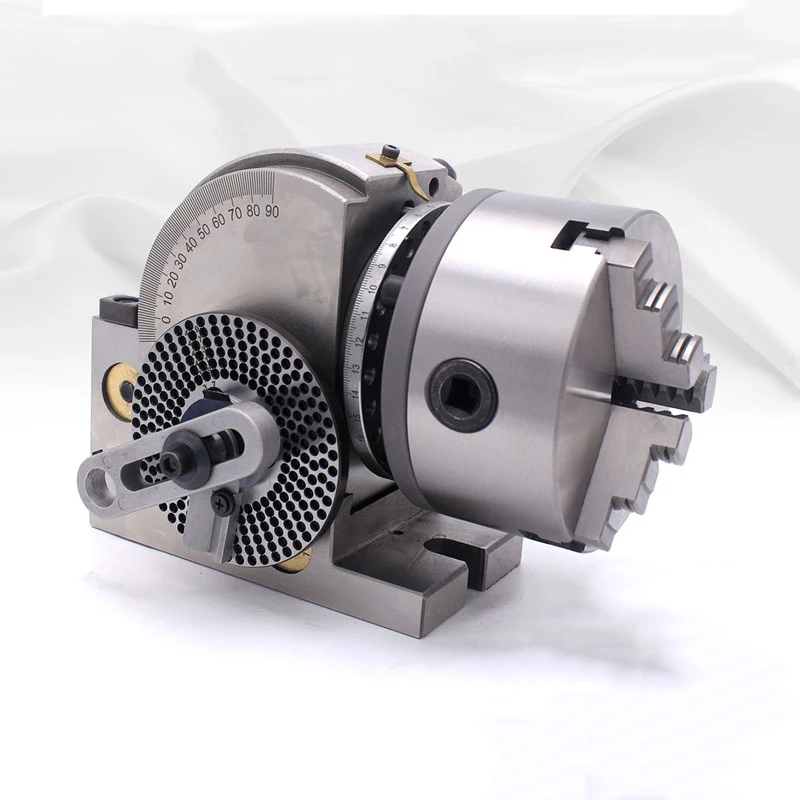

1.1. Универсальная делительная головка типа УДГ предназначена для выполнения работ по обработке детали, связанных с поворотом детали на заданную величину, при работе на фрезерных, зубофрезерных, долбежных, расточных, строгальных и сверлильных станках, а также при разметочных и других работах.
1.2. Делительные головки являются важными принадлежностями консольно-фрезерных станков, особенно универсальных, и применяются при необходимости фрезерования граней, пазов, шлицев, зубьев колёс и инструментов, расположенных под определённым углом друг относительно друга. Их можно использовать для простого и дифференциального деления.

1. 3. С помощью делительной головки можно производить в центрах, в патроне или на шпиндельной оправке и осуществлять следующие конкретные операции:

  • простое деление окружностей;
  • прямое деление окружностей;
  • дифференциальное деление окружностей без интервала;
  • фрезерование спиралей;
  • фрезерование зубчатых колес;
  • фрезерование спиральных. гипоидных канавок;
  • установка оси обрабатываемой заготовки под требуемым углом относительно стола станка.

Классификация УДГ для фрезерного станка, используемых для установки угла

По типу конструкции выделяют такие их разновидности:

  • • упрощенные – в них нет промежуточных механизмов;

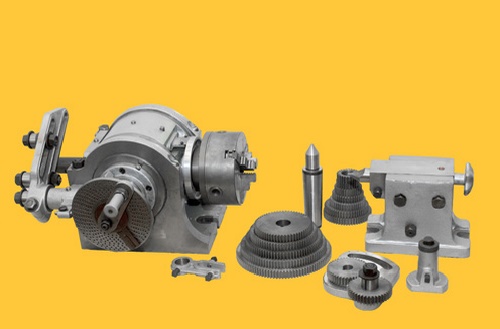

  • • универсальные – с дополнительными колесами, ориентированные на решение широкого круга задач;
  • • оптические – обеспечивающие повышенную точность позиционирования в самых ответственных случаях.

Наиболее распространенным на практике является второй вариант, так как он оказывается уместен почти во всех ситуациях. И по сравнительной стоимости он средний и окупается быстрее всего, особенно в перспективе частой эксплуатации. Отдавая ему предпочтение, вы не ошибетесь.

Основные характеристики.

Основной характеристикой делительной головки N является величина обратная передаточному отношению червячной пары. Технические характеристики универсальных делительных головок типа УДГ представлены в табл.1.

Таблица 1 — Технические характеристики универсальных делительных головок
ХарактеристикаУДГ-160УДГ-200УДГ-250УДГ-320
Наибольший диаметр обрабатываемого изделия, мм160200250320
Высота центров, мм80100125160
Диаметр монтажного фланца (размер под шпиндель станка)36,54141,27553,97553,975
Ширина шпонки, мм14141818
Угол поворота шпинделя от горизонтального положения
— вниз от линии центров, град90959595
— вверх от линии центров, град6555
Передаточное число червячной передачи1:401:401:401:40
Крепление в шпиндельном отверстии (конус Морзе)3344
Цена деления нониуса10”10”10”10”
Модуль сменных зубчатых колес, мм1,51,51,51,5
Масса,кг (нетто)3667119125
Масса,кг (брутто)4279132140
Габариты544×405×222616×465×265536×460×310710×505×342
Максимальная нагрузка, кг80100130130

Преимущества

Работа с делительной головкой фрезерного станка позволяет:

  • • В несколько раз увеличить ассортимент производимых действий (по сравнению с ее отсутствием).
  • Обеспечить максимально точное и актуальное положение заготовки по отношению к столу, как горизонтальному, так и вертикальному.
  • • Упростить все операции, связанные с металлическими объектами различных габаритов.

Помимо этого, следует отметить практические достоинства, характерные для самого оборудования. Так, оно достаточно надежное и способно выдерживать даже интенсивную эксплуатацию, а потому подходит для объектов высокой производительности. Плюс, оно довольно простое в освоении – немного практики, и обслуживать его не составит труда, особенно для опытного мастера. Благодаря этим преимуществам оно сравнительно быстро окупается. В современных условиях это однозначно важная и нужная оснастка.

Точностные характеристики.

Универсальная делительная головка осуществляет вращение заготовки с сохранением технологических баз обрабатываемой детали со следующими точностными характеристиками, представленными в табл.2.

Таблица 2 — Точностные характеристики универсальных делительных головок
№ппПараметрУДГ160УДГ200УДГ250УДГ320
1Радиальное биение конической поверхности шпинделя:
a) у основания конуса0. 0100.0100.0100.010
b) на расстоянии 300мм от передней части шпинделя0,0150.0200.0200.020
2Биение центральной точки0.0100.0100.0100.010
3Радиальное биение шпинделя по диаметру0.0100.0100.0100.010
Периодическое осевое скольжение шпинделя0.0100.0100.0100.010
Биение передней поверхности шпинделя0.0200.0200.0200.020
4Перпендикулярность оси шпинделя опорной поверхности0,02/3000,02/3000,02/3000,02/300
5Параллельность штифта к шпиндельной оси0.0100.0150.0150.015
Параллельность оси шпинделя к поддерживающей поверхности0. 0100.0150.0150.015
Отклонение оси шпинделя от Т-обраазнорго паза0.0100.0150.0150.015
6Индивидуальная ошибка деления для одного полного оборота60″±45″±45″±45″
Накапливаемая ошибка на любой ¼ окружности шпинделя70″1′1′1′

ТТХ

Отличие оснастки ЧПУ от механизмов с ручной подачей, в наличии независимого привода и подключения к электронной системе станка.

К тактико-техническим характеристикам приспособления относятся:

  • мощность двигателя;
  • частота вращения шпинделя;
  • тип хвостовика и его размер;
  • автоподача инструмента;
  • размер радиального смещения резца;
  • угол наклона хвостовика инструмента относительно оси шпинделя.

Для расточных головок в характеристиках указывается максимальный диаметр обработки. Размер рабочей части приспособления определяет минимальный размер отверстия, в которое сможет войти инструмент.

Важно!

Для фрезерных головок ЧПУ указывается максимальная подача и толщина снимаемой стружки за один проход, в зависимости от марки обрабатываемого металла.

Монтаж делительной головки и регулировка.

Точность выполняемых работ при использовании изделия и сроки службы универсальной делительной головки преимущественно зависят от правильности установки.

Недопустимы удары, как во время транспортировки, так и во время эксплуатации.

Установочные размеры делительных головок представлены ниже

Для УДГ-160

Для УДГ-200, УДГ-250, УДГ-320

Рис.4 Присоединительные размеры делительных головок.

В таблице 3 приведены присоединительные размеры универсальных делительных головок (кроме УДГ-160), обозначенные буквами на рисунке 4

Делительная головкаABCDEFGHLMNOP
УДГ-2001621410287186951161009354. 730100100
УДГ-250209181169822411712012510368.534.5100125
УДГ-320209181169825915212016010368.534.5100160

План простого деления

Основное назначение схемы ниже – являться наглядным разъяснением принципа выполнения технологических операций.

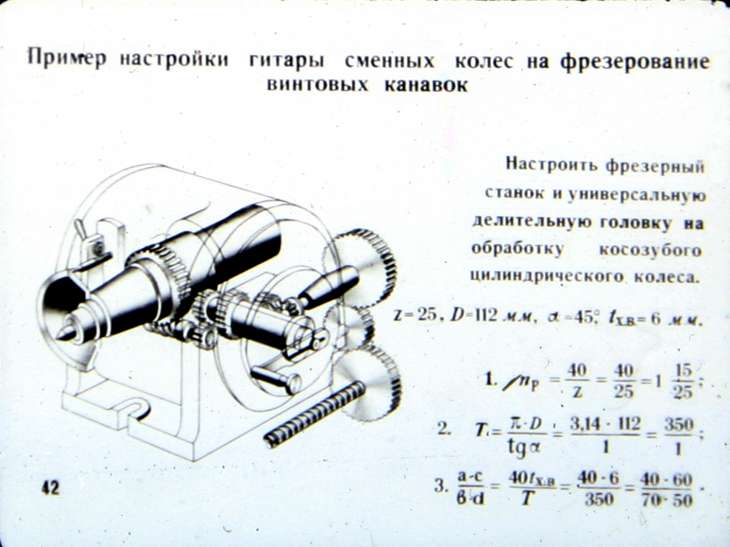

И, для закрепления, алгоритм нарезки винтовых канавок:

Настройка делительной головки.

Рис.5. Настройка делительной головки на простое деление

Простое деление на универсальной делительной головке отличается от непосредственного тем, что передача между заготовкой и делительным диском осуществляется через червячную пару, т. е. червяк с заходами и червячное колесо с zЧК зубьями. Червячное колесо сидит на шпинделе 1 головки, а червяк — на валу 2 с рукояткой 4, имеющей два движения — D и L. Движение D позволяет соединять рукоятку с делительным лимбом (диском) 5, на обоих торцах которого по ряду концентрических окружностей равномерно располагается определенное число отверстий (делений).

Например, на одной стороне диска есть 16, 17, 19, 21, 23, 29, 30 и 31 отверстия, а на другой — 33, 37, 39, 41, 43, 47, 49 и 54 отверстия. В делительных головках червяк на валу 2 всегда однозаходный, т. е. k — 1, a zЧK= 40, 80 или 120. Отношение N = zЧK/k называют характеристикой делительной головки. Вал 3 используют в других случаях. Один оборот рукоятки вызовет поворот заготовки на k/zЧК= 1/N. При нарезании зубчатого колеса надо сделать проборотов рукоятки, т. е.nр = k/N = 1/z или пр= N/z.Характеристика головки N = const, a z = var, поэтому обычно np не является целым числом. Так, при N = 40, z = 15 получим nр =40/15 оборота. Настроив рукоятку движением L на окружность с 30 делениями, получим, что для поворота заготовки на 10/15 часть окружности требуется сделать два полных оборота и еще на 20/30 часть, т. е. на 20 делений (отверстий) окружности с 30-ю отверстиями. Головка позволяет при простом делении повернуть заготовку на множество значений 1/z, однако не на все, требующиеся в производстве.

Рис.6. Настройка делительной головки на дифференциальное деление

Дифференциальная настройка головки проводится при выключенном стопоре 6, ограничивающем подвижность лимба 5. Здесь вращение рукоятки 4 также передается (через червячную передачу) шпинделю 1, но одновременно будет вращаться и лимб 5 делительной головки.

Настройка головки заключается в определении числа оборотов рукоятки (как и при простом делении) и от ношения зубьев колес гитары iГ. Число оборотов рукоятки находят из известного соотношения, заменяя “неудобное” число зубьев близким к нему приближенным — znp. В рассмотренном выше примере было N = 40; допустим, z = 53. Ясно, что сделать поворот на 40/53 по имеющимся дискам нельзя. Примем znр = 50; тогда nр=N/zпр=40/50. Если воспользоваться окружностью с 30 отверстиями, то рукоятку нужно будет провернуть на 40/50=24/30 часть окружности, т. е. на 24 деления (отверстия).

Следовательно, при каждом приеме деления на шпинделе будет возникать погрешность

dшп=(1/z -1/zпр),

а на рукоятке

dр=dшпzчк/k.

Можно компенсировать эту ошибку дополнительным поворотом лимба, не удерживаемого стопором. Эта компенсация должна произойти за период поворота на 1/z часть окружности, следовательно,

1/z*iг*i=(1/z-1/zпр)N,

тогда iг=N(zпр-z)/zпр

В нашем примере iг=40(50-53)/50=-120/50.

По этой дроби подбираются зубья колес za, za1, zb, zb1, а знак показывает направление дополнительного поворота лимба — в противоположную сторону от основного np, уменьшая абсолютный поворот заготовки.

Нарезание винтовых канавок, косозубых колес и т. п. с шагом Р возможно с применением универсальной делительной головки. Настройка здесь заключается в получении поворота заготовок, согласованного с продольной подачей. С этой целью вращение ходового винта продольной подачи стола фрезерного станка используют для вращения шпинделя 1 делительной головки путем соединения валика 3 набором сменных колес, имеющих отношение чисел зубьев ib=zczd1/(zc1zd) с ходовым винтом, имеющим шаг Рпрод продольной подачи. За один оборот заготовки стол должен перемещаться на величину

1 об. заг zчкiib=P/Pпрод об. винта;

iв=P/(PпродN)=zczd1/(zc1zd),

где Р — шаг винтовой линии;

Рпрод — шаг ходового винта.

Виды деления

  • • Непосредственное – в нем не задействованы какие-либо вспомогательные узлы, оно осуществляется напрямую.
  • • Простое – нарезание выполняется с участием неподвижного диска, очень популярный метод (в силу своей быстроты и отсутствия факторов негативного влияния).
  • • Дифференциальное – возможно тогда, когда оснастка обладает дополнительным комплектом зубчатых колес.
  • • Комбинированное – одно приспособление последовательно реализует сразу несколько способов.
  • • Непрерывное – здесь уже 2 устройства, оптическое и универсальное, кинематическим образом связанные со шпинделем и винтом оборудования и поддерживающие продольную подачу.
