Сверлильный станок своими руками 1500 фото, чертежи, инструкции

самодельный сверлильный станок

Первую дрель придумали еще в эпоху неолита, уже тогда без этого инструмента было никуда – дерево просверлить, в камне отверстие сделать, да даже огонь развести. С тех пор ничего не изменилось, дрель все так же популярна, только ее немного усовершенствовали. Сегодня большинство работ по сверлению, в зависимости от сложности, выполняют или на специальных станках или ручным инструментом.



Понятно, что заводские станки, предназначенные для выполнения серийных операций в домашней мастерской ни к чему, но с другой стороны, иногда необходима особая точность сверления. Вот тогда мастера и задумываются, как сделать сверлильный станок своими руками и желательно, из подручных материалов. Просто найти нужные детали в магазине вряд ли получится, поэтому для изготовления необходима особая фантазия.

Здесь представлены десятки самодельных сверлильных станков – лучшие идеи, которые удалось найти в интернете. А также узнаете, как сделать стол для сверлильного станка, тиски, органайзер для хранения сверл, тумбочку под самодельный станок и даже устройство для охлаждения сверла.

Как сделать сверлильный станок своими руками

Каждый мастер, кто работает с деревом, знает, что невозможно вручную сделать сотни отверстий совершенно прямо и с одинаковой глубиной. Этот подробный мастер класс с пошаговыми фотографиями покажет, как сделать сверлильный станок своими руками, который поможет сэкономить много времени и усилий при сверлении точных отверстий по дереву, пластику, металлу или в любом другом материале, с чем вы работаете. Инструмент очень полезен для сверления прямых отверстий с минимальным усилием, в сочетании с высокой  скоростью может быть хорошим подспорьем, чтобы вырезать границы на ту же высоту, как показано на картинке. Также благодаря регулируемой высоте инструмента можно вырезать участки определенного размера в древесине, например, заготовки квадратной формы.

По желанию, можно внести некоторые усовершенствования, например, добавить пружину в верхней части основания, чтобы получить автоматический подъем дрели. Здесь показаны только фото, если интересует подробное описание процесса, необходимые материалы и инструменты, под галереей находится ссылка на сайт первоисточника.

Источник фото www.instructables.com/id/Drill-press-for-20-21/

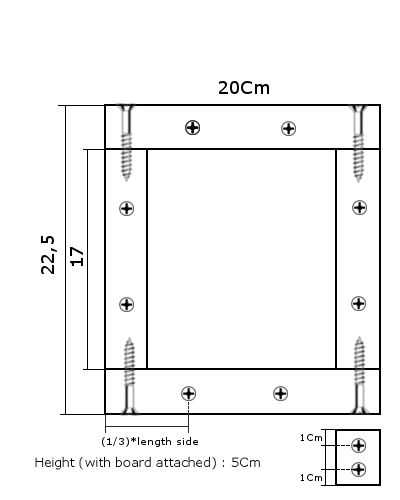

 Безпроводной сверлильный станок из дерева

Интересная идея самодельного сверлильного станка, изготовленного только из дерева. Установка полностью портативная, так как автор использовал беспроводную дрель на аккумуляторах. Конструкция включает в себя деревянную коробку, которую удобно использовать для сверления прямолинейных отверстий в заготовках большого размера. Предоставлять конкретный чертеж автор посчитал нецелесообразным, так как станок изготовлен под определенную дрель, которая была у автора, так что, возможно, придется внести некоторые изменения в размеры, которые будут соответствовать вашей дрели.

Источник фото www.instructables.com/id/The-Cordless-Drill-Press/

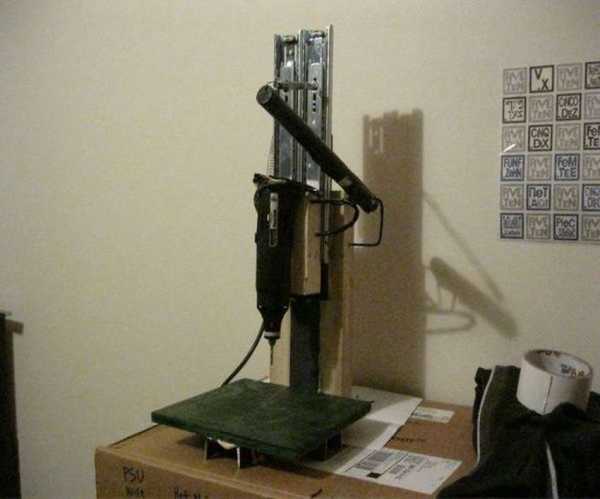

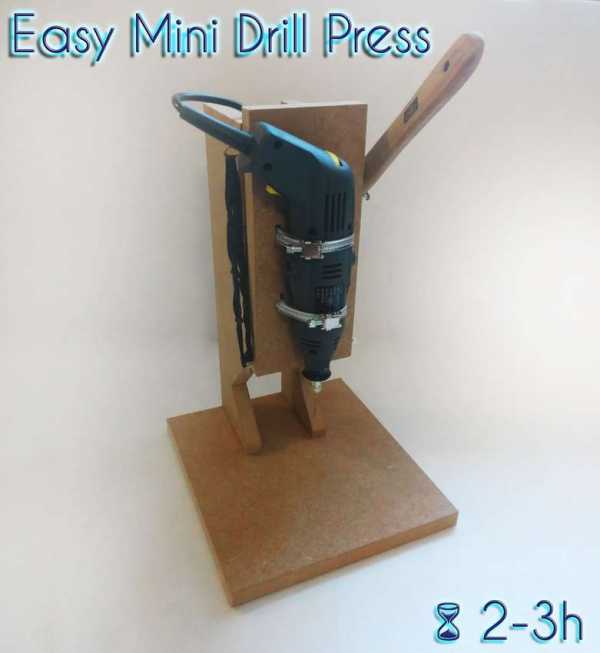

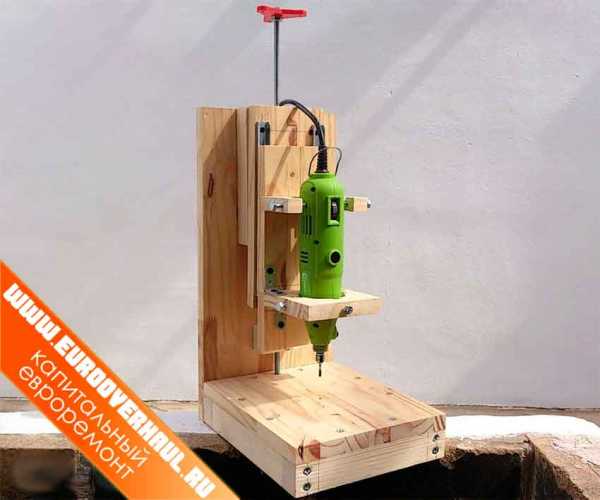

Мини сверлильный станок своими руками

Точный, прочный и недорогой самодельный мини сверлильный станок, который без труда можно сделать с помощью простых инструментов. Все дрели разные, поэтому вам для начала надо нарисовать детали будущей конструкции. Автор использовал МДФ толщиной 1,8 см, рекомендую вам тоже использовать этот материал. Чтобы прикрепить дрель, надо просверлить 4 отверстия в МДФ для крепления хомутов. Сложить левую и правую сторону и выровнять заднюю часть (смотрите на фото). Как только это сделано, просверлить еще 4 отверстия для винтов, и склейте все части, дальше надо установить мини дрель и прикрутить нижнюю часть. Для рычага подойдет обычная деревянная палка, как ручка ложки. А чтобы подтянуть мини дрели, можно использовать резиновые жгуты из старой воздушной камеры. В перспективе автор планирует добавить светодиодные лампочки и сделать маленькие тиски для крепления печатной платы при сверлении.

Источник фото www.instructables.com/id/Easy-Mini-Drill-Press

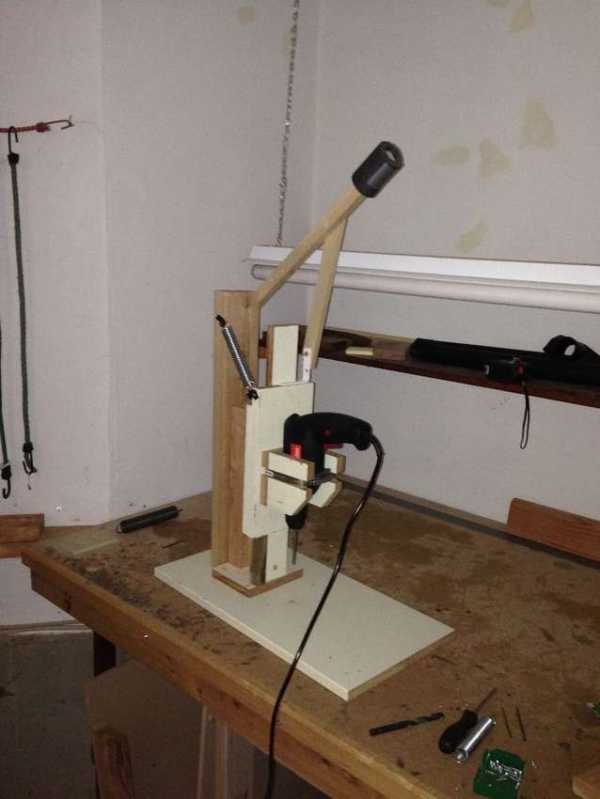

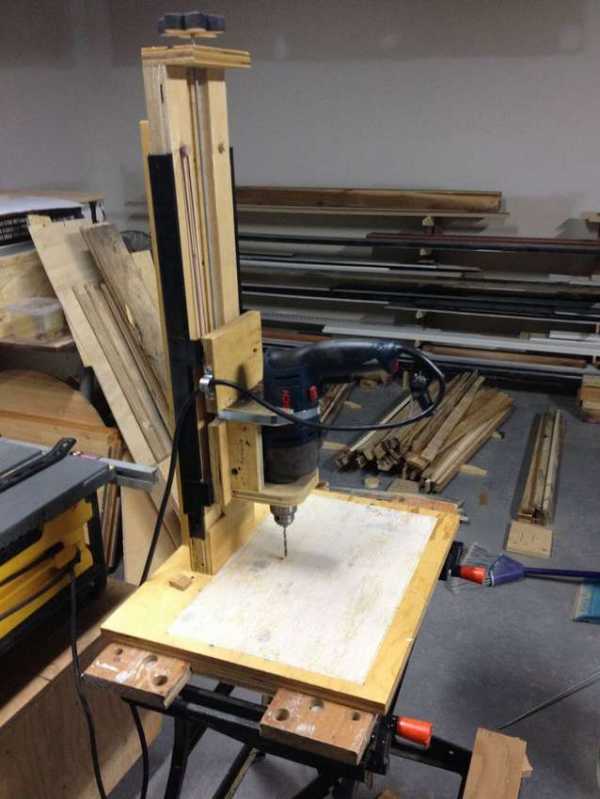

Самодельный сверлильный станок

Дрель, инструмент многофункциональный, но на весу, без хорошего упора, долбится высокой точности, мягко говоря, довольно затруднительно. Хороший выход из ситуации, самодельный сверлильный станок, в общем, любая стойка, чтобы закрепить инструмент. Обычно мастера используют те детали и подручный материал, которые имеются в любом частном гараже. Как видите, представленный здесь вариант особой сложностью не отличается, автор использовал трубу, уголки и два фланца. Стойка для дрели просто крепиться к столу болтами. Алюминиевые дорожки взяты из картинной рамы, для распорок использовались палочки от эскимо. Дрель закреплена обычными хомутами.



В общем, на фото все хорошо показано, пожалуй, ни у кого не возникнет трудностей с изготовлением такой конструкции.

Источник фото www.instructables.com/id/Drill-press

Похожий вариант, только крепится на деревянной основе. Саморезами прикрепляем мебельную направляющую. В доске делаем отверстия по диаметру дрели, крепим уголок и металлическую пластину. Всю конструкцию прикручиваем к направляющей. Затем крепим стальную пластину на платформе, делаем ручку и прикрепляем саморезами. Хомутами зажимаем дрель, фиксируем пружину. Возможно, немного путано, но по фотографиям разберетесь, ничего сложного.

Источник фото usamodelkina.ru/4288-delaem-sverlilnyy-stanok-iz-dreli.html

Простой сверлильный станок своими руками

















Простая конструкция самодельного сверлильного станка, можете взять ее за образец. Вам понадобится любой толщины фанера, механизм выдвижного ящика, широкая доска или ПВХ, металлический стержень и необходимой длины винты. Да и клей, обязательно. Фанера нужна для базы, поэтому желательно, чтобы она была гладкой и ровной. Вертикальную заднюю стенку можно сделать как деревянной, так и металлической. Дрель устанавливается на ползуне ящика со спейсером. С электрикой здесь вопрос особый, автор придумал, чтобы дрель включалась при опускании ручки. Этот шаг необязательный и очень не рекомендуется, если вы не знаете, как это делать, а если разбираетесь, то конечно можно попробовать, правда, автор подробной схемы не предоставил, а по фотографиям понять сложно.

Источник фото www.instructables.com/id/Easy-Drill-Press

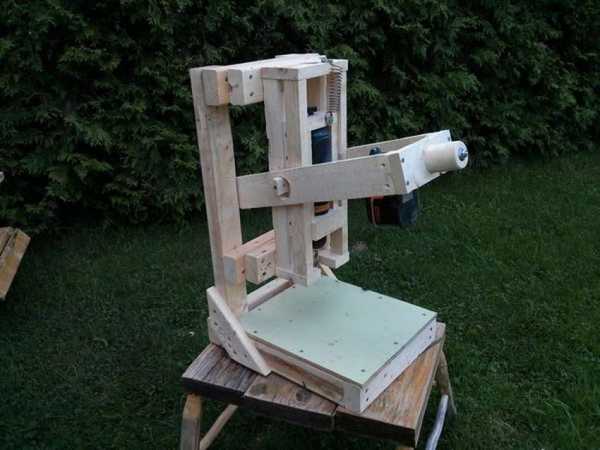

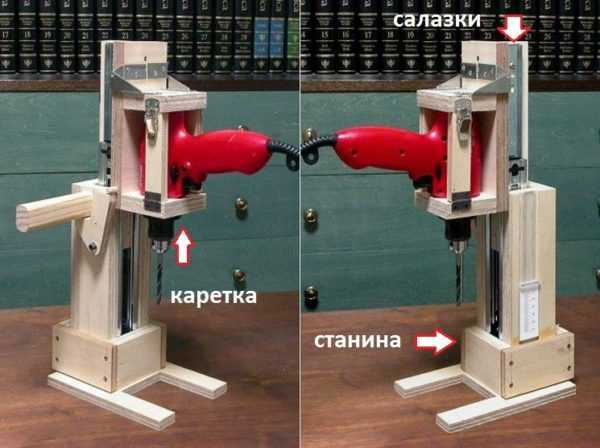

Самодельный сверлильный станок с подвеской

Если столярное дело для вас хобби, а не бизнес, профессиональный станок не нужен. Но чтобы сделать самодельный сверлильный станок, нужен творческий подход. Но не важно, профессионал вы или любитель, при выполнении сверлильных работ необходима точность. Автор проекта решил преобразовать проводную дрель в сверлильный станок и вот что у него получилось. Основной материал, из которого изготовлена конструкция, можно найти в любом гараже, главная фишка, чем автор очень гордится, четыре мощные резинки. Обычно дрель довольно тяжелая, но с четырьмя резинками она будет колебаться примерно на 20 см выше поверхности стола. В общем, стоит попробовать, если интересуют подробности, ссылка на сайт автора под галереей.

Источник фото www.instructables.com/id/DIY-Drill-Press-with-Rubber-Band-Suspension

Как сделать дешевый сверлильный станок своими руками

Этот простой самодельный станок сделан из деревянных отходов (кусок доски, несколько брусков и лист толстой фанеры для основания) и старой проводной дрели. Еще вам понадобится зажим для шлангов и шурупы. Вначале нарисуйте схему и разметьте детали, Затем соедините все это вместе, как на фотографии, используйте бумагу в качестве прокладок между деревянными деталями. Натрите воском скользящие поверхности. Прикрепите хомуты для шлангов и закрепите дрель на скользящей дощечке, при необходимости используйте клинья. Добавьте ручку для подачи дрели и пружину, чтобы работал механизм возврата. Все это можно сделать за 2 – 3 часа и финансово обойдется практически бесплатно.

Источник фото www.instructables.com/id/Cheap-Drill-Press-DIY/

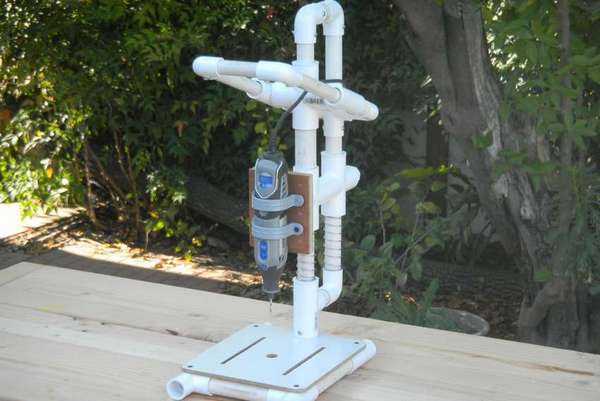

Самодельный сверлильный станок из труб ПВХ

Трубы ПВХ, это материал, который без труда можно найти. Они подходят не только для водопровода, из них можно сделать много полезных вещей, даже самодельный сверлильный станок. Все материалы можно купить в магазине, главное, правильно подобрать комплектацию. Ниже на фото показаны необходимые материалы и инструменты.















Порядок сборки стойки смотрите на пошаговых фото, никаких сложных операций, рама собирается, как конструктор. Немного усовершенствовать и можно работать использовать, как стойку для фрезера.

Источник фото www.instructables.com/id/PVC-Dremel-drill-press

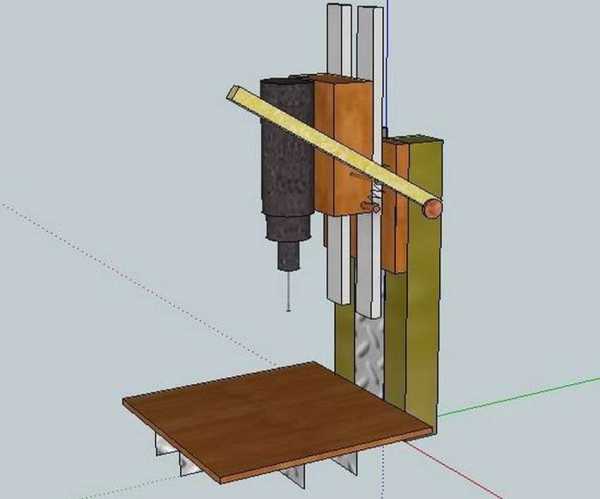

Как сделать самодельный сверлильный станок

Данный станок можно назвать универсальным, так как по этому проекту вы можете изготовить различные варианты по размерам и производительности. Для этой стойки

подойдет любая ручная дрель вне зависимости от мощности. Конечно, представленные выше самодельные модели из дерева сделать легче, но металл, само собой, надежней, хотя без сварочного аппарата не обойтись. Для изготовления понадобится металлическая пластина для основы и уголки для подставок.

 Стойка для подъемного механизма сделана из квадратной металлической трубы.

 Для изготовления механизма регулировки применяют разные способы, в данном случае сделан тросиковый привод, для чего нужно изготовить скобу для крепления и вращающийся барабан. Для крепления петли тросика в основу приваривается болт. Рукоятку можно сделать любую, из подручных материалов, главное, чтобы удобно было пользоваться. Для фиксирующего устройства использовалась обычная струбцина, закрепленная на металлической пластине. После завершения работы покрасьте все детали, чтобы защитить от ржавчины, а трущиеся поверхности смажьте технической смазкой.

novamett.ru

Недорогая стойка для дрели своими руками с подробной инструкцией

Самодельный сверлильный станок из дрели необходим для многих работ по дому и за его пределами. Например, для ремонта автомобиля или для создания поделок. Но многие умельцы не в состоянии собрать станок. Самое трудное для них в его постройке – это самодельная стойка для дрели своими руками.

Достоинства и недостатки самостоятельного изготовления стойки

Видео о том, как сделать стойку для дрели своими руками

Преимущество устройства заключаются в следующем:

  1. Дешевизна – стоит на порядок-два меньше промышленного (из магазина).
  2. Доступность деталей – в конструкции можно применять все, начиная от маленького бруска до частей от старых станков и автомобилей.
  3. Разнообразие конструкций в популярных изданиях и во всемирной паутине.
  4. Возможность творчества – создать свой надежный многофункциональный станок для дрели, который будет превосходить все опубликованные модели.

Недостатки устройств:

  1. При сборке многих опубликованных моделей необходимы детали, изготовленные на станках или узлы старых агрегатов (машин). Это повышает цену на изготовление.
  2. Люфт частей из-за неплотного монтажа и пригонки.
  3. Штатив для дрели не дает возможности выполнять ряд других работ (например, сверлить под углом и др.).

Универсальная стойка станка

Это устройство предназначено для выполнения разного рода сверлильных, токарных и других специализированных работ, которые осилит мотор и редуктор дрели. Если инструмент мощный, то ему под силу все виды работ.

Представляемое устройство, если оно предназначается только для сверления, выполняется (его основные части) из дерева. В случае изготовления универсальной стойки – сделайте ее из железных или стальных пластин. Устройство состоит из следующих главных узлов:

  1. Станина – служит главным опорным элементом всего станка.
  2. Стойка – предназначена для закрепления каретки с дрелью и позволяет перемещать ее с помощью ручки и дополнительных элементов.
  3. Ручка – служит для перемещения каретки по продольной оси стойки, чем обеспечивается подача вращающегося инструмента к детали.
  4. Дополнительные узлы – предназначены для расширения возможностей стойки и придания ей новых качеств.

Данный станок является, пожалуй, самым легким в монтаже и наладке, а дополнительные узлы позволяют превратить его в универсальное устройство, которое понравится многим умельцам-самодельщикам. Рассмотрим основные части станка.

Станина для дрели своими руками

Этот узел представляет плиту из 10 мм (и более) металла или 20 мм (и более)

дерева. Чем больше мощность инструмента (дрели), тем массивнее должно быть основание. Размеры станины зависят от выполняемых работ и могут варьироваться:

  • для вертикального сверления – 500х500 мм;
  • для остальных работ – 1000х500 мм.

Но эти габариты не окончательны и могут быть изменены под ваши запросы.

Самая дешевая и легкая для повторения станина вырезается из 20-40 мм куска дерева или выполняется из 10-20 мм стали. На ней закреплена основная стойка (выставлена вертикально) и подпорка из отрезков такой же толщины. Обе детали привинчены шурупами или винтами друг к другу и снизу (сквозь станину).



Совет: Для надежности следует соединить стойку и подпорку между собой с помощью уголков металлических.

Сверлильная стойка для дрели

Она выполнена из 20-40 мм доски или стальной 10-20 мм плиты. Ее длина составляет 50-75 см и зависит от размера применяемой дрели, а ширина – 20 см. На стойке укреплен механизм перемещения дрели по продольной оси с устройством для закрепления дрели.



Порядок сборки стойки таков:

  • на станине укрепляется подпорка;
  • к основанию прикручивают вертикальную стойку, которую затем привинчивают к подпорке;
  • на вертикали укрепляют основания двух направляющих (телескопических мебельных), например от стола;
  • далее, к подвижной части направляющих прикручивают каретку с устройством для закрепления дрели.

Совет: При выборе направляющих проверьте, чтобы не было поперечного люфта.

Длина каретки также зависит от габаритов дрели и составляет 50-100 см. Она выполнена из доски или плиты из стали той же толщины и ширины, как и стойка. Каретку можно выполнить в двух вариантах:

№ 1.Дрель закреплена хомутами.



На рисунке представлено крепление обычной эл. дрели. Доска просверливается, хомуты продеваются в отверстия. Затягивание хомутов ведется соответствующей отверткой.

№ 2.Дрель закреплена на специальной колодке.

Колодка представляет плиту, прикрученную перпендикулярно к оси каретки и укрепленную металлическими уголками. В колодке высверлено отверстие на 0,5 мм меньше диаметра «передка» дрели и сделана прорезь для надежной фиксации инструмента.



Отверстие высверливается специальной насадкой (цилиндрической) или следующим образом:

  • измеряют диаметр инструмента и чертят круг;
  • внутри окружности (ближе к линии) высверливают ряд отверстий;
  • надфилем, ножом или пилкой прорезают оставшиеся перегородки;
  • полукруглым или круглым напильником выравнивают окружность, доводя ее до необходимого калибра.

Механизм перемещения

Основные элементы этого узла:

  • Ручка – служит для подачи дрели по направлению к обрабатываемой детали.
  • Пружина – предназначена для возврата каретки в исходное состояние.

Механизм перемещения может быть выполнен в двух вариантах:

  1. Пружина находится непосредственно у ручки.
  2. Две пружины расположены внизу – в пазах направляющих каретки.

1Вариант 1.



  • К основной стойке с одного края привинчены 2 металлические пластины, между которыми вставлена ось для ручки (можно применить винт М8-М12).
  • На другом краю тоже привинчены пластины, между которыми установлена пружина. Для ограничения возможности ее соскока в сторону служат штифты, один из которых установлен на стойке, а второй на ручке, которая двигается между пластинами.
  • В ручке сделан продольный паз для нормальной работы механизма.
  • На каретке укреплен штифт или ось для обеспечения движения по вертикали.

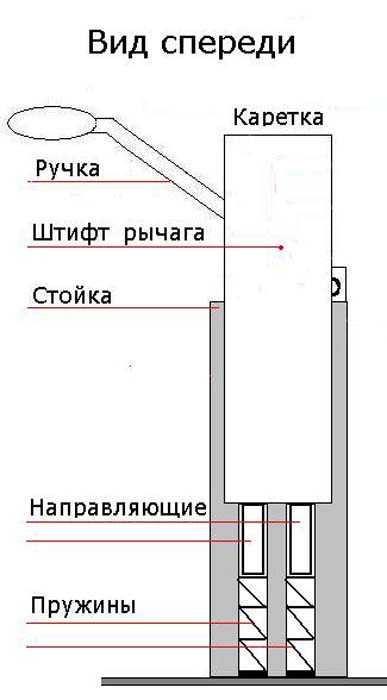

2Вариант 2.

И в этом случае применяются боковые пластины и центральный штифт ручки, но пружины располагаются в пазах направляющих мебельных, которые немного дорабатываются. В пазы вставляются и завинчиваются обычные уголки металлические для невозможности проскока пружин вглубь направляющих.



Работа механизма проста. При нажатии на ручку (рычаг) каретка с дрелью перемещается вниз, обеспечивая сверление детали. Во время рабочего хода каретки пружины сжимаются, запасая энергию. При отпускании рычага энергия пружин направляется обратно, и каретка идет вертикально вверх.

Дополнительные узлы

Видео-урок: как создать стойку для дрели

Доработав стойку несложным узлом, вы сможете сверлить отверстия под углом и выполнять несложные токарные и фрезерные работы по дереву.

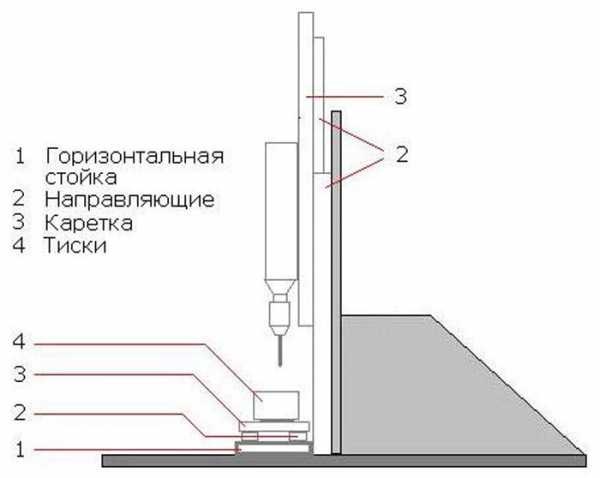

Фрезерные работы

Для выполнения мелких фрезерных работ необходимо, чтобы деталь перемещалась по горизонтали. Чтобы обеспечить подачу применяется вторая такая же стойка, которая укрепляется на станине горизонтально. Только вместо дрели на ней должны быть закреплены тиски.

Расстояние от края детали до вырезаемого паза ограничивается промежутком от дрели до вертикальных направляющих. Для горизонтальной подачи можно применить рычажную (с помощью ручки) систему, но во избежание трудностей найдите механизм подачи стола станка (винтовой).



Сверление отверстий под углом и токарные работы

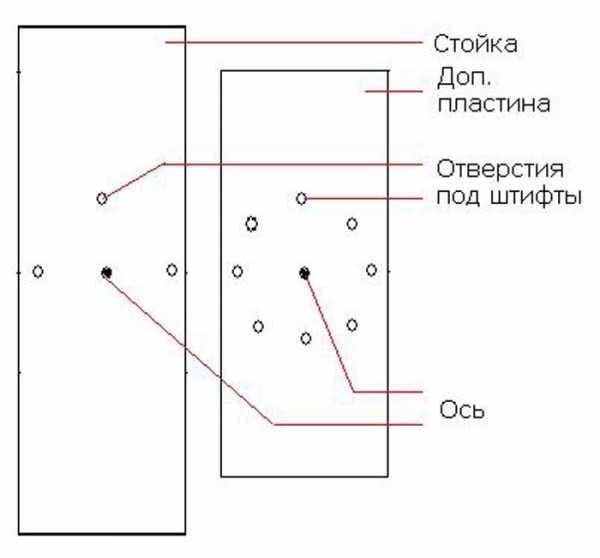

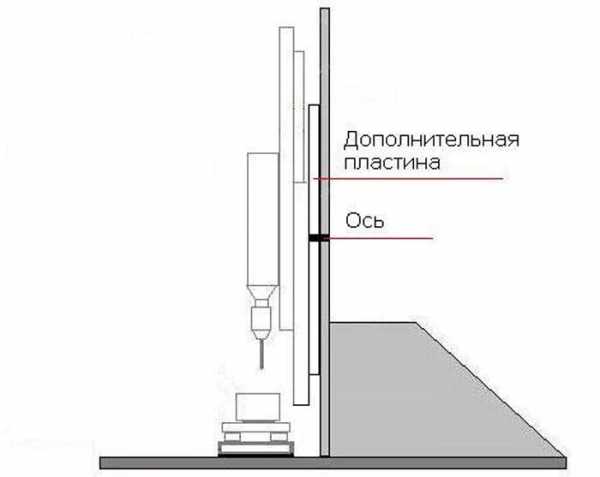

Для выполнения этих операций необходимо дополнить стойку поворотным механизмом, который представляет добавочную пластину (ДП) с отверстиями, расположенными по дуге. Все детали механизма подачи и каретка располагают на этой дополнительной пластине, которая вращается на оси, закрепленной на основной стойке.



Основные углы наклонных отверстий – 30о, 45о, 60о. Поворотный механизм можно сделать так:

  • сначала на стойке и в поворотной пластине высверливается отверстие для оси;
  • далее, измеряя углы транспортиром или каким-либо другим измерителем, высверливают отверстия по кругу на ДП;
  • затем совмещают осевые отверстия обеих пластин и закрепляют их винтом;
  • после этого через ДП на стойке высверливают 3 отверстия, как показано на рисунке.



Добавочную пластину поворачивают на нужный угол и фиксируют с задней стороны стойки тремя штифтами или винтами с гайками (последнее предпочтительнее).

Токарные работы проводят, повернув дополнительную пластину горизонтально. Ввиду малого размера патрона дрели – детали большого калибра на ней не обработаешь.

Оцените статью: Поделитесь с друзьями!

refite.ru

Самодельный сверлильный станок из дрели своими руками.

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

  • Дрель;
  • Основание;
  • Стойка;
  • Крепление дрели;
  • Механизм подачи.
Сверлильный станок для домашней мастерской.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

Самодельный сверлильный станок своими руками.

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

  • Пружинной;
  • Шарнирной;
  • Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

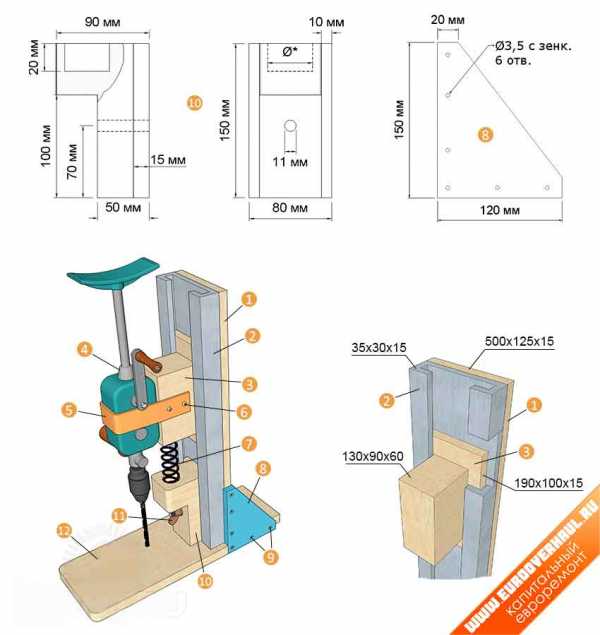

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.С пружинно-рычажным механизмом.С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.Самодельный станок из дрели с шарнирным бес пружинным механизмом.Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса.Самодельный сверлильный станок из автомобильного домкрата и дрели.Каретка выполнена из мебельных направляющих.Мини-станок из списанного микроскопа.Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка.Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.

Видео инструкция по созданию самодельного сверлильного станка своими руками.

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

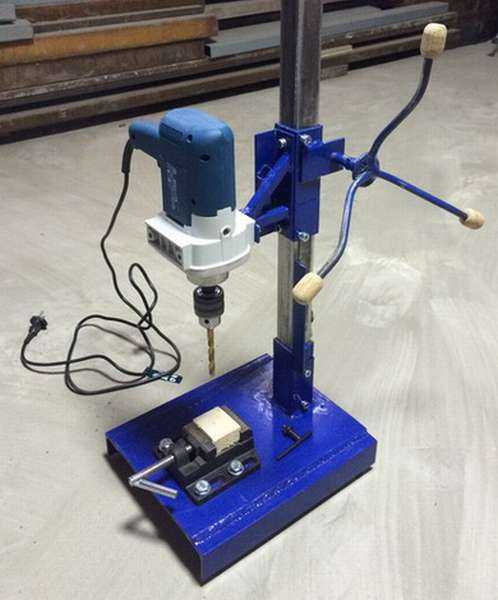

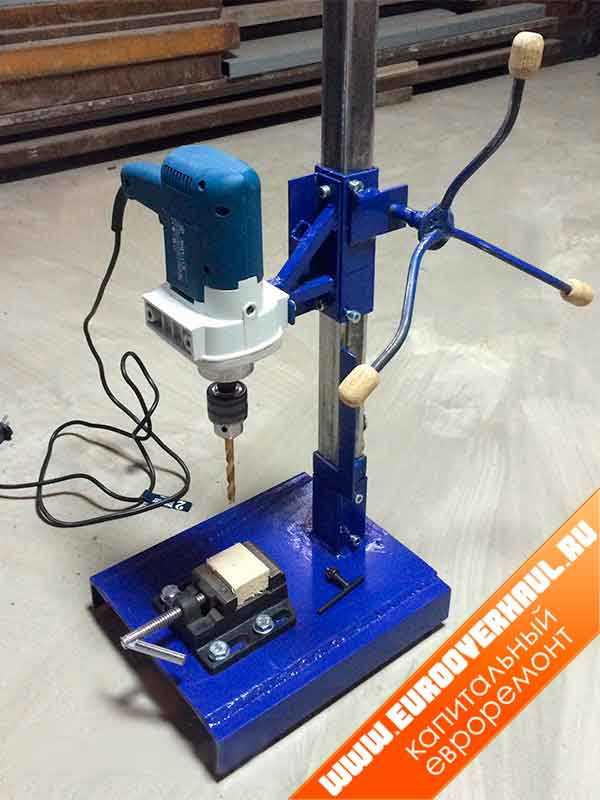

Пошаговая инструкция по изготовлению стальной стойки.

Самодельный сверлильный станок из рулевой рейки.

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Самодельный сверлильный станок из рулевой рейки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

  • Подготовка деталей;
  • Установка стойки на станину;
  • Сборка устройства перемещения;
  • Установка устройства на стойку;
  • Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

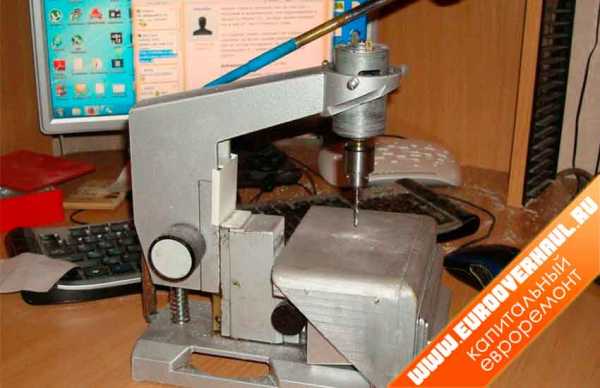

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

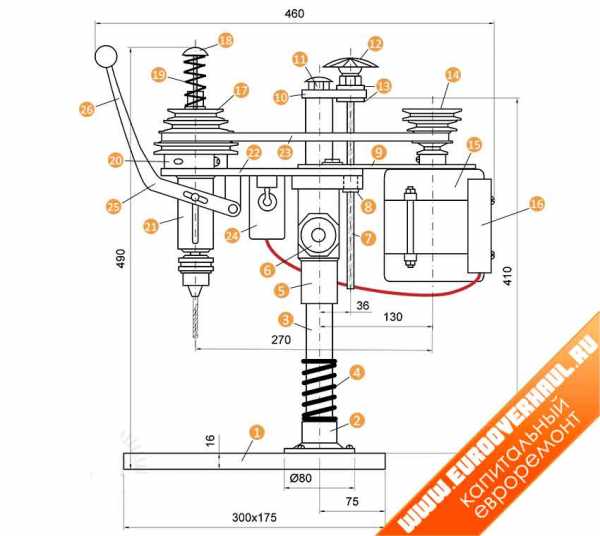

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.ДетальХарактеристикаОписание
1СтанинаПлита текстолитовая, 300×175 мм, δ 16 мм
2ПяткаСтальной круг, Ø 80  ммМожет быть сварной
3Основная стойкаСтальной круг, Ø 28 мм, L = 430 ммОдин конец обточен на длину 20 мм и на нём нарезана резьба М12
4ПружинаL = 100–120 мм
5ВтулкаСтальной круг, Ø 45 мм
6Стопорный винтМ6 с пластиковой головкой
7Ходовой винтТr16х2, L = 200 ммОт струбцины
8Матричная гайкаТr16х2
9Консоль приводаСтальной лист, δ 5 мм
10Кронштейн ходового винтаЛист дюралюминия, δ 10 мм
11Специальная гайкаМ12
12Маховик ходового винтаПластик
13Шайбы
14Четырёхручьевый блок ведущих приводных шкивов клиноременной передачиДюралюминиевый круг, Ø 69 ммИзменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15Электродвигатель
16Блок конденсаторов
17Блок ведомых шкивовДюралюминиевый круг, Ø 98 мм
18Ограничительный стержень возвратной пружиныВинт М5 с пластмассовым грибком
19Возвратная пружина шпинделяL = 86, 8 витков, Ø25, из проволоки Ø1,2
20Разрезной хомутДюралюминиевый круг, Ø 76 мм
21Шпиндельная головкасм. ниже
22Консоль шпиндельной головкиЛист дюралюминия, δ 10 мм
23Приводной ременьПрофиль 0Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24Выключатель
25Сетевой кабель с вилкой
26Рычаг подачи инструментаСтальной лист, δ 4 мм
27Съёмная рукоятка рычагаСтальная труба, Ø 12 мм
28ПатронИнструментальный патрон № 2
29ВинтМ6 с шайбой

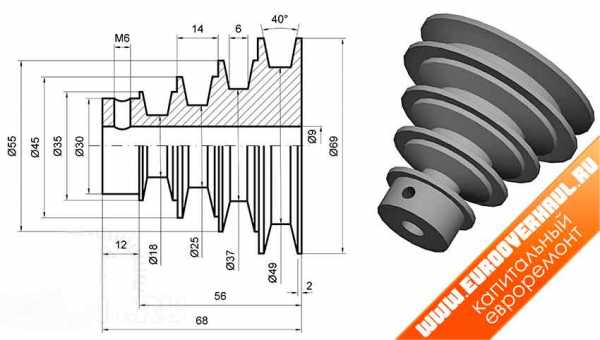

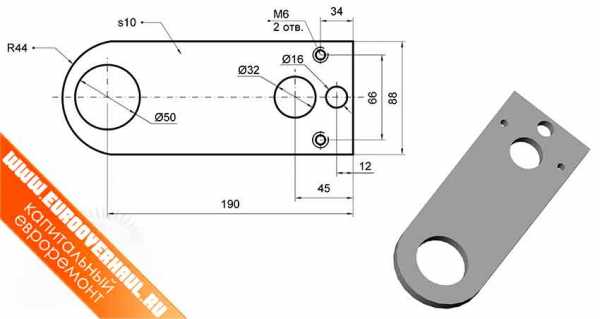

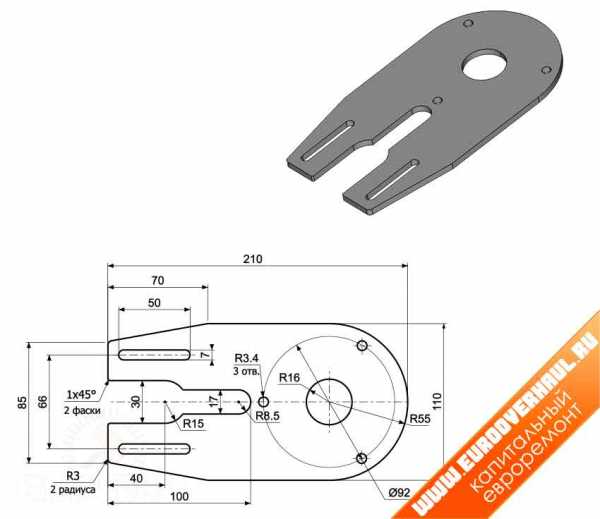

Консоль привода для самодельного сверлильного станка.Четырёхручьевый блок ведущих приводных шкивов.Блок ведомых шкивов.Ограничительный стержень возвратной пружины.Разрезной хомут.Консоль шпиндельной головки.

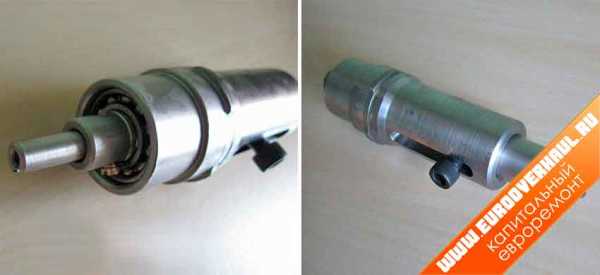

Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

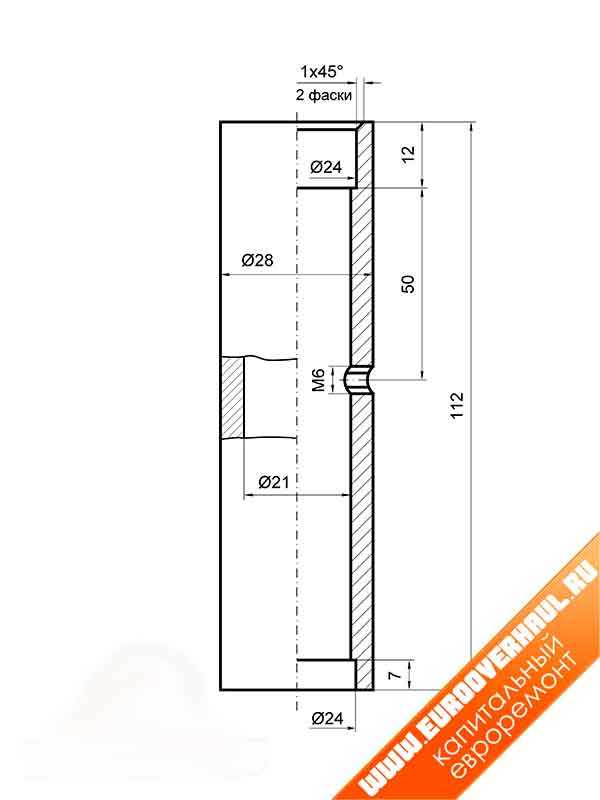

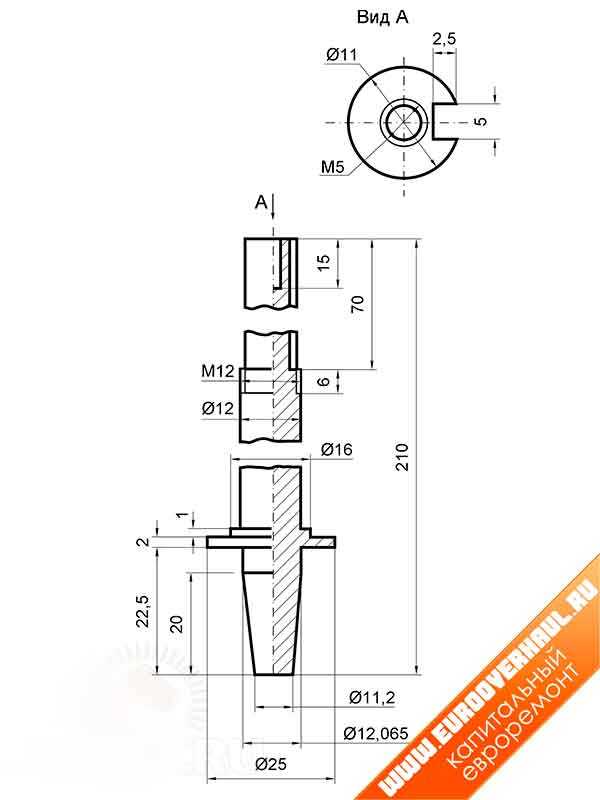

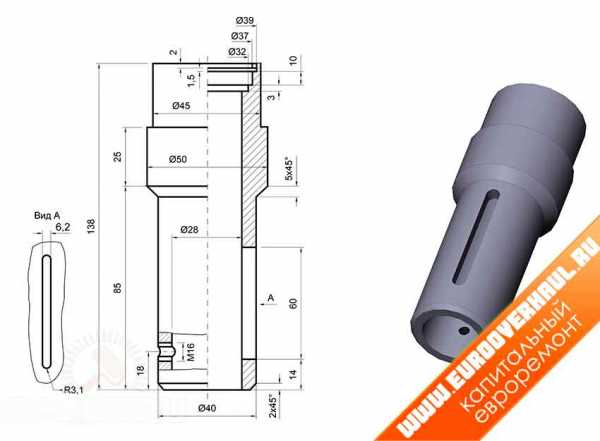

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз.ДетальХарактеристика
1ШпиндельСтальной круг Ø 12 мм
2Ходовая втулкаСтальная труба Ø 28х3 мм
3Подшипник 2 шт.Радиальный подшипник качения № 1000900
4ВинтМ6
5Шайбы-прокладкиБронза
6РычагСтальной лист δ 4 мм
7Стопор ходовой втулкиСпециальный винт М6 с рифлёной кнопкой
8ГайкаНизкая гайка М12
9Стационарная втулкаСтальной круг Ø 50 мм или труба Ø 50х11 мм
10ПодшипникРадиально упорный
11Разрезное стопорное кольцо
12Концевая переходная втулкаСтальной круг Ø 20 мм



Шпиндель.Ходовая втулка.Стопор ходовой втулки.Стационарная втулка.Концевая переходная втулка.Сверлильная головка в собранном виде.Готовый самодельный сверлильный станок на основе двигателя от бытовой техники.

Подключение зависит от самого двигателя.

Простая электрическая схема  для заводского станка 2М112.

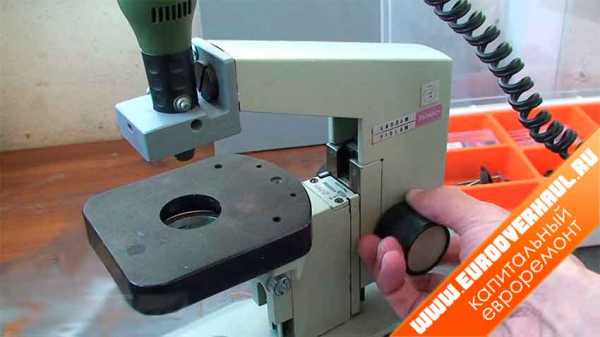

Как сделать сверлильный станок для печатных плат своими руками.

Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.

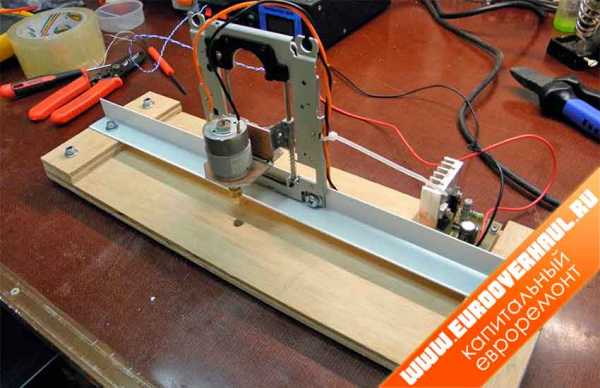

Сверлильный станок для печатных плат своими руками.

Простая электрическая схема управления электромотором на самодельном сверлильном станке для печати плат.

Видео по изготовлению миниатюрно сверлильного станка для печати плат радиолюбителя.

eurooverhaul.ru

Приспособления для дрели своими руками


Различные приспособления для дрели расширяют диапазон применения инструмента

Шуруповерт или дрель имеются в каждом доме. Но как часто вы ими пользуетесь по прямому назначению? А ведь это, прежде всего, мощный мотор в безопасном корпусе и с удобной рукояткой. Стало быть, достаточно добавить приспособления для дрели, и функционал инструмента будет расширен.

Существует целая индустрия по производству подобных «гаджетов», их количество исчисляется десятками. Рассмотрим самые востребованные из них.

Держатель для дрели — что это такое

Дрель можно использовать как шлифовальную машину, точильный станок, фрезер. Во всех случаях необходимо зафиксировать инструмент на верстаке. Учитывая сложную форму корпуса – просто притянуть дрель к столу не получится, ось шпинделя будет не параллельна рабочей поверхности. Производитель предусмотрел специальную выточку – шейку на корпусе.

Основное ее назначение – крепление второй рукоятки. А поскольку шейка дрели является силовым элементом конструкции – ее можно использовать в качестве точки крепления.

Держатель для дрели представляет собой струбцину (как основу), на ней закреплен хомут, в котором зажимается шейка.

  • неподвижный зажим – инструмент располагается неподвижно и параллельно столу
  • поворотный зажим позволяет вращать инструмент вокруг вертикальной оси
  • держатель с двумя степенями свободы регулирует как горизонтальный, так и вертикальный угол положения.

Важно! Типовой диаметр хомута рассчитан на шейку 43-46 мм. Перед покупкой приспособления, уточните размеры вашего инструмента.

Есть и уникальные приспособления, имеющие неограниченную степень свободы. Однако стоимость подобных устройств может превышать цену самого инструмента.

Простой держатель можно изготовить самостоятельно. Обычно это горизонтальный упор с двумя точками крепления.

Основной (силовой) хомут для зажима шейки, и задний кронштейн для придания оси дрели горизонтального положения.

Миксер — насадка для размешивания красок

Еще одно популярное приспособление – насадка миксер для дрели. Речь идет не о кухонных комбайнах. Хотя, закрепив в патрон ручной венчик, или мельницу для перца, можно механизировать нудный процесс.

С помощью различных насадок перемешиваются строительные смеси и технические составы. Это простое приспособление, однако, изготовить его своими руками не получится.

При выборе насадки миксера, следует учитывать мощность дрели. Во время размешивания, к оси миксера прикладывается большое усилие. Мотор рассчитан на определенный крутящий момент, если нагрузка возрастает – обмотки могут перегореть.

Сверлильный станок из ручной дрели

Довольно сложно удержать ручной инструмент строго вертикально. Поэтому при сверлении отверстий в заготовках большой толщины, практичнее использовать сверлильный станок. В домашних условиях (особенно в квартире) содержать такой механизм неудобно. Зато можно воспользоваться очередным приспособлением – стойкой для ручной дрели.

Вы получаете настоящий сверлильный станок, который после использования можно разобрать. Однако это приспособление стоит денег. Несмотря на сложность конструкции, самодельная стойка для дрели может быть изготовлена из подручных материалов.

Самым простым вариантом является вертикальная направляющая. Приспособление обеспечивает прямолинейность движения дрели, при этом отсутствует механизм подачи – вы просто работаете руками.

Для изготовления понадобится фанера 10мм толщиной и направляющие салазки для корпусной мебели. Используются неразборные салазки, с двумя рядами подшипников.

Стойка состоит из двух частей
  1. Основание (станина) должно быть тяжелым и устойчивым. Собирается в виде коробки, скрепленной шурупами или винтами. На станине вертикально закрепляются салазки, которые выставляются в строгую вертикаль по строительному уровню. Сбоку к станине крепится рукоятка, для удержания во время сверления. Если станина будет закреплена на верстаке – дополнительная ручка не требуется
  2. Каретка крепится к подвижным частям салазок и служит для временного закрепления электродрели. Механизм удержания может быть любым, главное – обеспечить плотную посадку инструмента без люфта во время работы. При монтаже необходимо обеспечить вертикальный ход вдоль оси дрели
Как это работает

Зафиксировав заготовку, вы привычно берете дрель за рукоять, и подаете к месту сверления. Стойка обеспечит вертикальность сверления, и позволит контролировать силу давления на сверло.

Самодельная стойка для дрели с механизмом подачи

Сверлить на станке удобнее, когда одной рукой вы держите деталь, а второй перемещаете рычаг подачи. Так устроены все сверлильные станки. Создать такое устройство можно своими руками.

Для изготовления понадобятся:

  • трубы водопроводные разного диаметра
  • стальные полосы толщиной 3-4 мм
  • пружина на растяжение (подойдет дверная)
  • крепеж
  • доступ к электросварке

Взглянув на конструкцию, вы поймете, чем можно заменить перечисленные материалы.

Самая ответственная деталь – хомут для удержания дрели. Он выполнен из сантехнической двухдюймовой гайки, на которую наварены проушины для стягивающего болта. В таком механизме отлично фиксируется дрель с шейкой 46 мм.

Тягу с возвратной пружиной можно спрятать в тонкостенный стакан. Геометрия тут не нужна, добиваться строгой вертикальности нет необходимости.

Направляющие втулки – латунные (можно использовать фторопласт, какой материал будет под рукой). При небольшой смазке скольжение будет гладким, без подклинивания.

Рычаг сделан по самой простой конструкции – паз, в котором свободно перемещается ось. Люфт регулируется само контрящейся гайкой. Изгиб рычага выполняется в зависимости от размера самой дрели.

Конструкция простая и надежная. Такой станок можно сделать за один выходной день (при наличии инструмента, разумеется).

Угловая насадка на дрель или что это такое

Часто приходится сверлить отверстия или крутить шурупы в труднодоступных местах, с ограниченным пространством. Дрель туда не помещается, однако есть приспособления, сродни пистолету, стреляющему из-за угла.

Угловая насадка представляет собой пару конических шестерен, передающих крутящий момент под углом до 90° практически без потерь. При очевидных преимуществах, приспособление имеет серьезный недостаток – велик риск сломать сверло. Поэтому предпочтительнее устанавливать насадку с

i-perf.ru

Сверлильный станок своими руками 1500 фото, чертежи, инструкции

самодельный сверлильный станок

Первую дрель придумали еще в эпоху неолита, уже тогда без этого инструмента было никуда – дерево просверлить, в камне отверстие сделать, да даже огонь развести. С тех пор ничего не изменилось, дрель все так же популярна, только ее немного усовершенствовали. Сегодня большинство работ по сверлению, в зависимости от сложности, выполняют или на специальных станках или ручным инструментом.



Понятно, что заводские станки, предназначенные для выполнения серийных операций в домашней мастерской ни к чему, но с другой стороны, иногда необходима особая точность сверления. Вот тогда мастера и задумываются, как сделать сверлильный станок своими руками и желательно, из подручных материалов. Просто найти нужные детали в магазине вряд ли получится, поэтому для изготовления необходима особая фантазия.

Здесь представлены десятки самодельных сверлильных станков – лучшие идеи, которые удалось найти в интернете. А также узнаете, как сделать стол для сверлильного станка, тиски, органайзер для хранения сверл, тумбочку под самодельный станок и даже устройство для охлаждения сверла.

Как сделать сверлильный станок своими руками

Каждый мастер, кто работает с деревом, знает, что невозможно вручную сделать сотни отверстий совершенно прямо и с одинаковой глубиной. Этот подробный мастер класс с пошаговыми фотографиями покажет, как сделать сверлильный станок своими руками, который поможет сэкономить много времени и усилий при сверлении точных отверстий по дереву, пластику, металлу или в любом другом материале, с чем вы работаете. Инструмент очень полезен для сверления прямых отверстий с минимальным усилием, в сочетании с высокой  скоростью может быть хорошим подспорьем, чтобы вырезать границы на ту же высоту, как показано на картинке. Также благодаря регулируемой высоте инструмента можно вырезать участки определенного размера в древесине, например, заготовки квадратной формы.

По желанию, можно внести некоторые усовершенствования, например, добавить пружину в верхней части основания, чтобы получить автоматический подъем дрели. Здесь показаны только фото, если интересует подробное описание процесса, необходимые материалы и инструменты, под галереей находится ссылка на сайт первоисточника.

Источник фото www.instructables.com/id/Drill-press-for-20-21/

 Безпроводной сверлильный станок из дерева

Интересная идея самодельного сверлильного станка, изготовленного только из дерева. Установка полностью портативная, так как автор использовал беспроводную дрель на аккумуляторах. Конструкция включает в себя деревянную коробку, которую удобно использовать для сверления прямолинейных отверстий в заготовках большого размера. Предоставлять конкретный чертеж автор посчитал нецелесообразным, так как станок изготовлен под определенную дрель, которая была у автора, так что, возможно, придется внести некоторые изменения в размеры, которые будут соответствовать вашей дрели.

Источник фото www.instructables.com/id/The-Cordless-Drill-Press/

Мини сверлильный станок своими руками

Точный, прочный и недорогой самодельный мини сверлильный станок, который без труда можно сделать с помощью простых инструментов. Все дрели разные, поэтому вам для начала надо нарисовать детали будущей конструкции. Автор использовал МДФ толщиной 1,8 см, рекомендую вам тоже использовать этот материал. Чтобы прикрепить дрель, надо просверлить 4 отверстия в МДФ для крепления хомутов. Сложить левую и правую сторону и выровнять заднюю часть (смотрите на фото). Как только это сделано, просверлить еще 4 отверстия для винтов, и склейте все части, дальше надо установить мини дрель и прикрутить нижнюю часть. Для рычага подойдет обычная деревянная палка, как ручка ложки. А чтобы подтянуть мини дрели, можно использовать резиновые жгуты из старой воздушной камеры. В перспективе автор планирует добавить светодиодные лампочки и сделать маленькие тиски для крепления печатной платы при сверлении.

Источник фото www.instructables.com/id/Easy-Mini-Drill-Press

Самодельный сверлильный станок

Дрель, инструмент многофункциональный, но на весу, без хорошего упора, долбится высокой точности, мягко говоря, довольно затруднительно. Хороший выход из ситуации, самодельный сверлильный станок, в общем, любая стойка, чтобы закрепить инструмент. Обычно мастера используют те детали и подручный материал, которые имеются в любом частном гараже. Как видите, представленный здесь вариант особой сложностью не отличается, автор использовал трубу, уголки и два фланца. Стойка для дрели просто крепиться к столу болтами. Алюминиевые дорожки взяты из картинной рамы, для распорок использовались палочки от эскимо. Дрель закреплена обычными хомутами.



В общем, на фото все хорошо показано, пожалуй, ни у кого не возникнет трудностей с изготовлением такой конструкции.

Источник фото www.instructables.com/id/Drill-press

Похожий вариант, только крепится на деревянной основе. Саморезами прикрепляем мебельную направляющую. В доске делаем отверстия по диаметру дрели, крепим уголок и металлическую пластину. Всю конструкцию прикручиваем к направляющей. Затем крепим стальную пластину на платформе, делаем ручку и прикрепляем саморезами. Хомутами зажимаем дрель, фиксируем пружину. Возможно, немного путано, но по фотографиям разберетесь, ничего сложного.

Источник фото usamodelkina.ru/4288-delaem-sverlilnyy-stanok-iz-dreli.html

Простой сверлильный станок своими руками

















Простая конструкция самодельного сверлильного станка, можете взять ее за образец. Вам понадобится любой толщины фанера, механизм выдвижного ящика, широкая доска или ПВХ, металлический стержень и необходимой длины винты. Да и клей, обязательно. Фанера нужна для базы, поэтому желательно, чтобы она была гладкой и ровной. Вертикальную заднюю стенку можно сделать как деревянной, так и металлической. Дрель устанавливается на ползуне ящика со спейсером. С электрикой здесь вопрос особый, автор придумал, чтобы дрель включалась при опускании ручки. Этот шаг необязательный и очень не рекомендуется, если вы не знаете, как это делать, а если разбираетесь, то конечно можно попробовать, правда, автор подробной схемы не предоставил, а по фотографиям понять сложно.

Источник фото www.instructables.com/id/Easy-Drill-Press

Самодельный сверлильный станок с подвеской

Если столярное дело для вас хобби, а не бизнес, профессиональный станок не нужен. Но чтобы сделать самодельный сверлильный станок, нужен творческий подход. Но не важно, профессионал вы или любитель, при выполнении сверлильных работ необходима точность. Автор проекта решил преобразовать проводную дрель в сверлильный станок и вот что у него получилось. Основной материал, из которого изготовлена конструкция, можно найти в любом гараже, главная фишка, чем автор очень гордится, четыре мощные резинки. Обычно дрель довольно тяжелая, но с четырьмя резинками она будет колебаться примерно на 20 см выше поверхности стола. В общем, стоит попробовать, если интересуют подробности, ссылка на сайт автора под галереей.

Источник фото www.instructables.com/id/DIY-Drill-Press-with-Rubber-Band-Suspension

Как сделать дешевый сверлильный станок своими руками

Этот простой самодельный станок сделан из деревянных отходов (кусок доски, несколько брусков и лист толстой фанеры для основания) и старой проводной дрели. Еще вам понадобится зажим для шлангов и шурупы. Вначале нарисуйте схему и разметьте детали, Затем соедините все это вместе, как на фотографии, используйте бумагу в качестве прокладок между деревянными деталями. Натрите воском скользящие поверхности. Прикрепите хомуты для шлангов и закрепите дрель на скользящей дощечке, при необходимости используйте клинья. Добавьте ручку для подачи дрели и пружину, чтобы работал механизм возврата. Все это можно сделать за 2 – 3 часа и финансово обойдется практически бесплатно.

Источник фото www.instructables.com/id/Cheap-Drill-Press-DIY/

Самодельный сверлильный станок из труб ПВХ

Трубы ПВХ, это материал, который без труда можно найти. Они подходят не только для водопровода, из них можно сделать много полезных вещей, даже самодельный сверлильный станок. Все материалы можно купить в магазине, главное, правильно подобрать комплектацию. Ниже на фото показаны необходимые материалы и инструменты.















Порядок сборки стойки смотрите на пошаговых фото, никаких сложных операций, рама собирается, как конструктор. Немного усовершенствовать и можно работать использовать, как стойку для фрезера.

Источник фото www.instructables.com/id/PVC-Dremel-drill-press

Как сделать самодельный сверлильный станок

Данный станок можно назвать универсальным, так как по этому проекту вы можете изготовить различные варианты по размерам и производительности. Для этой стойки подойдет любая ручная дрель вне зависимости от мощности. Конечно, представленные выше самодельные модели из дерева сделать легче, но металл, само собой, надежней, хотя без сварочного аппарата не обойтись. Для изготовления понадобится металлическая пластина для основы и уголки для подставок.

 Стойка для подъемного механизма сделана из квадратной металлической трубы.

 Для изготовления механизма регулировки применяют разные способы, в данном случае сделан тросиковый привод, для чего нужно изготовить скобу для крепления и вращающийся барабан. Для крепления петли тросика в основу приваривается болт. Рукоятку можно сделать любую, из подручных материалов, главное, чтобы удобно было пользоваться. Для фиксирующего устройства использовалась обычная струбцина, закрепленная на металлической пластине. После завершения работы покрасьте все детали, чтобы защитить от ржавчины, а трущиеся поверхности смажьте технической смазкой.

www.novamett.ru

Сверлильный станок из дрели своими руками: чертежи, видео и фото

Собрать сверлильный станок из дрели своими руками, чертежи для которого представлены ниже, не является сложной задачей. Подобный агрегат обеспечит домашнего мастера возможность выполнять сложные операции по сверлению, с которыми обычная ручная дрель справиться не способна.

Содержание статьи

Особенности применения

Фото сверильного станка из дрели

Сверление — это одна из простейших слесарных операций. При этом сверлить приходится различного рода отверстия. Если сделать отверстие в стене поможет обычная ручная дрель, то с некоторыми задачами справится только специализированный станок.

Производители выпускают широкий перечень сверлильных установок, начиная от простейших конструкций, заканчивая программируемыми агрегатами с ЧПУ, оснащенными сразу несколькими шпинделями.

Для оснащения собственного гаража, где его владелец занимается простыми бытовыми работами, что-то ремонтирует, строит, приобретать дорогостоящее заводское оборудование не имеет никакого смысла. Ведь такие станки служат для обеспечения высокой производительности и выполнения различного рода сверлильных процессов.

В быту агрегат может использоваться буквально раз в месяц, а то и реже. Но и без него порой обойтись сложно. Потому самый оптимальный вариант для такой ситуации — самостоятельно выполнить сверлильный станок из дрели. Добиться желаемого результата не сложно своими руками. Вам потребуется сама дрель, чертежи и видео инструкция для наглядности.

Главное отличие между дрелью и станком на основе электроинструмента — это точность сверления.

Нюансы изготовления

Чертеж сверильного станка из дрели

Если вы решили сделать своими руками собственный сверлильный агрегат на базе обычной дрели, готовиться к каким-то сложным этапам не нужно. Все необходимое вы найдете у себя в гараже, потому получите еще одно преимущество перед заводским станком — низкую стоимость.

Стандартный станок из дрели, выполняемый своими руками, должен включать четыре главных элемента:

  • Станина. Она будет выступать в роли основания, фундамента для вашего устройства. Выбирайте толстые материалы от 20 миллиметров. Отлично подойдет прочная мебельная плита. Если есть в наличии старый фотоувеличитель, вам вообще повезло. Из него получается великолепная станина и стойка в одном лице;
  • Вращающийся механизм. Собственно, это и есть ваш электроинструмент;
  • Устройство для подачи. С ее помощью контролируется подача дрели к заготовке, получение требуемой точности сверления;
  • Стойка. Это вертикальная конструкция, на которой будет удерживаться инструмент. Здесь повышенных требований к надежности и прочности нет. Электроинструмент не обладает большим весом, потому для ее удержанию вполне подойдет стойка, основанная на досках или ДСП.

Теперь приступаем непосредственно к производству.

  1. Чтобы сделать максимально точные, качественные операции, используя самодельный станок, вам придется продумать правильность соединения стойки со станиной. Уделите этому вопросу особое внимание.
  2. Вы можете использовать пару стальных полос, которые будут выступать направляющими. С помощью шурупов соедините их с вашей стойкой. Данная конструкция обеспечит правильное перемещение колодки с дрелью.
  3. Саму колодку нужно сделать своими руками так, чтобы она прочно фиксировала электроинструмент. Ничего сложного тут нет, поскольку у вас в распоряжении есть стальные хомуты.
  4. Между электрическим устройством и колодкой не забудьте сделать прокладку. Это позволит избежать вибраций и лишнего шума. Эксплуатировать самодельный агрегат окажется куда приятнее.
  5. Простейший вариант механизма подачи дрели к заготовке — это рычаг, перемещающий колодку с электродрелью по вертикальной оси. Специалисты советуют добавить в конструкцию пружину солидной мощности и упругости. Один конец этой пружинки уприте в деревянный неподвижный брус на стойке, а второй конец пружины упирается в колодку.
  6. Если дрель вам не потребуется для ручного использования, имеется запасной электроинструмент, используемую для станка дрель можно полностью адаптировать под самодельный сверлильный агрегат. Для этого разберите переключатель и вместо него на станине установите отдельную кнопку. Она позволит более комфортно включать и выключать дрель.

Сделать своими руками подобный агрегат на основе обычной электроинструмента довольно просто. Некоторым даже чертежи не требуются, поскольку конструкция элементарная.

Другой вопрос в том, нужен ли вам такой станок и используете ли вы ручную электрическую дрель по ее прямому назначению. Если да, конструкцию станка следует сделать так, чтобы иметь возможность быстро демонтировать инструмент со станины, выполнить несколько отверстий в стене, повесить в комнате зеркало, а затем вернуть дрель на станок.

Сверлильный станок против устройства из дрели

Когда речь заходит о сверлильном станке, мнения несколько разделяются. Одни считают, что нужно использовать только специализированные сверлильные установки, а другие считают, что можно обойтись самодельным агрегатом из дрели.

  1. Дрель — универсальное устройство, самодельный станок из которой получается довольно неплохим по техническим характеристикам. Но сверлильному станку она уступает серьезно.
  2. Первый недостаток станка из электроинструмента — более низкая надежность. Для длительной работы и активного производства каких-то заготовок подобный агрегат не предназначен.
  3. Другой минус, характеризующий самодельный станок — это погрешность при сверлении отверстий.
  4. Дрель может нанести травмы, поскольку собранная своими руками конструкция редко соответствует тому уровню безопасности, что и заводской сверлильный станок.
  5. Не каждая дрель способна легко обрабатывать металл. Для этого ей может не хватить мощности. Потому сделанные своими руками станки на основе дрели чаще применяют только для обработки дерева, пластика и прочих достаточно мягких материалов.
  6. Если вам требуется агрегат для регулярного сверления металлических заготовок, выбирайте только специальный станок. Агрегат из дрели с этой задачей не справится.
  7. Станок — более универсальный и многофункциональный аппарат. Помимо сверления, на нем выполняют зенкерование, развертывание, заточку и пр.
  8. Плюс конструкции из дрели — возможность использовать ее для разных целей. Разборная конструкция позволит быстро превратить станок в обычную ручную дрель и наоборот.

Использовать электроинструмент в качестве основного агрегата для будущего сверлильного станка актуально в быту, гараже. Такие устройства не отличаются высокой производительностью, но для разовых операций подходят идеально. Потому тратить большие деньги на покупку специального сверлильного станка не всегда разумно. Куда рациональнее адаптировать под свои нужды самую простую ручную электродрель.

tvoistanok.ru

Универсальный станок из дрели

Для дома можно изготовить универсальный бытовой станок, который будет выполнять функции отрезного станка, циркулярной пилы, точила, шлифовального станка и токарного станка. Основу устройства составляет станина, служащая для закрепления дрели. Материал станины - доска, текстолитовая плита толщиной 18-20 мм либо переклей из двух фанерных пластин толщиной по 10-12мм каждая. Фиксация дрели выполняется за гладкую цилиндрическую шейку корпуса, предназначенную для установки дополнительной рукоятки. Принцип зажима очень простой. Он выполняется стягиванием щели в станине с помощью жестко закрепленной резьбовой шпильки и гайки. Число мест установки дрели, их положение на станине и конкретные размеры зависят от типа имеющейся в распоряжении дрели, варианта ее применения, а также размеров обрабатывающего инструмента (пильного диска, наждачного камня, гибкого шлифовального круга, фрез и т.п.).

Жесткая установка стяжной шпильки выполняется на эпоксидном клее с дополнительным фиксатором от проворота - штифтом диаметром 2мм. Ширина стягиваемой щели определяется типом применяемого материала станины и составляет в указанных случаях ориентировочно 2 мм.

Теперь рассмотрим подробнее конкретные возможности использования предлагаемого приспособления. Первое, что требуется в быту (после сверления, конечно), - это распиловка листовых древесных материалов: ДСП, фанеры либо оргалита. С этой операцией знаком каждый, кто занимается изготовлением мебели. Для ее реализации на станине, кроме дрели с установленной в ее патроне дисковой пилой с примерным диаметром 150 мм, закрепляется снизу скользящая подошва. Она делается из дюралюминиевого листа толщиной 1,5-2мм. Для удобства эксплуатации с получившейся ручной электропилой в передней части станины сверху можно расположить рукоятку. Обратите внимание: пильный диск обязательно должен быть закрыт защитным кожухом, согнутым из металлической полосы толщиной 1,5-3 мм и надежно закрепленным на станине.

При необходимости пильный диск можно заменить плоской фрезой, что позволит выбирать неглубокие пазы. Для этого необходимо предусмотреть либо дополнительное прямоугольное отверстие на скользящей подошве, либо увеличить до нужного размера уже существующие для пилы.

Несложно приспособить дисковую пилу в качестве отрезного станочка. Такое применение удобно, например, при изготовлении оконных рам для садового домика, когда от точности распиловки зависит собираемость всей конструкции. Наиболее удобно это делать на опорной плите с закрепленным на ней поворотным кронштейном. Полезно предусмотреть на плите возможность установки столярного стусла, обеспечивающего угол распила, а также направляющих и разных приспособлений, облегчающих установку и крепление обрабатываемой детали.

Большие возможности есть у применения дрели в роли привода стационарного деревообрабатывающего станка. Скользящая подошва при этом становится рабочим столом, а станина с помощью "уголков" фиксируется на опорной плите из ДСП. Благодаря получившейся жесткой системе можно собрать по желанию и шлифовальный станок, и небольшой токарный. Отдельные примеры подобного применения показаны на рисунках.


1 - дрель, 2 - пильный диск, 3 - скользящая подошва,
4 - защитный кожух, 5 - станина, 6 - дополнительная рукоятка.

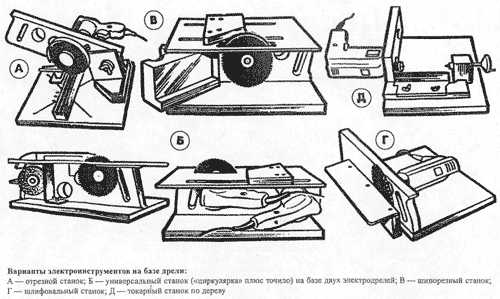

Варианты самодельных станков из дрели: А - отрезной станок,
Б - циркулярка и точило из дрели, В - шипорезный станок,
Г - шлифовальный станок, токарный станок по дереву

shkola-v-blog.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
